Beambox II - Austausch des 12V-Netzteils (12V PSU)

Werkzeuge

Schritt 1

Schalten Sie das Gerät aus und trennen Sie das Netzkabel.

Schritt 2

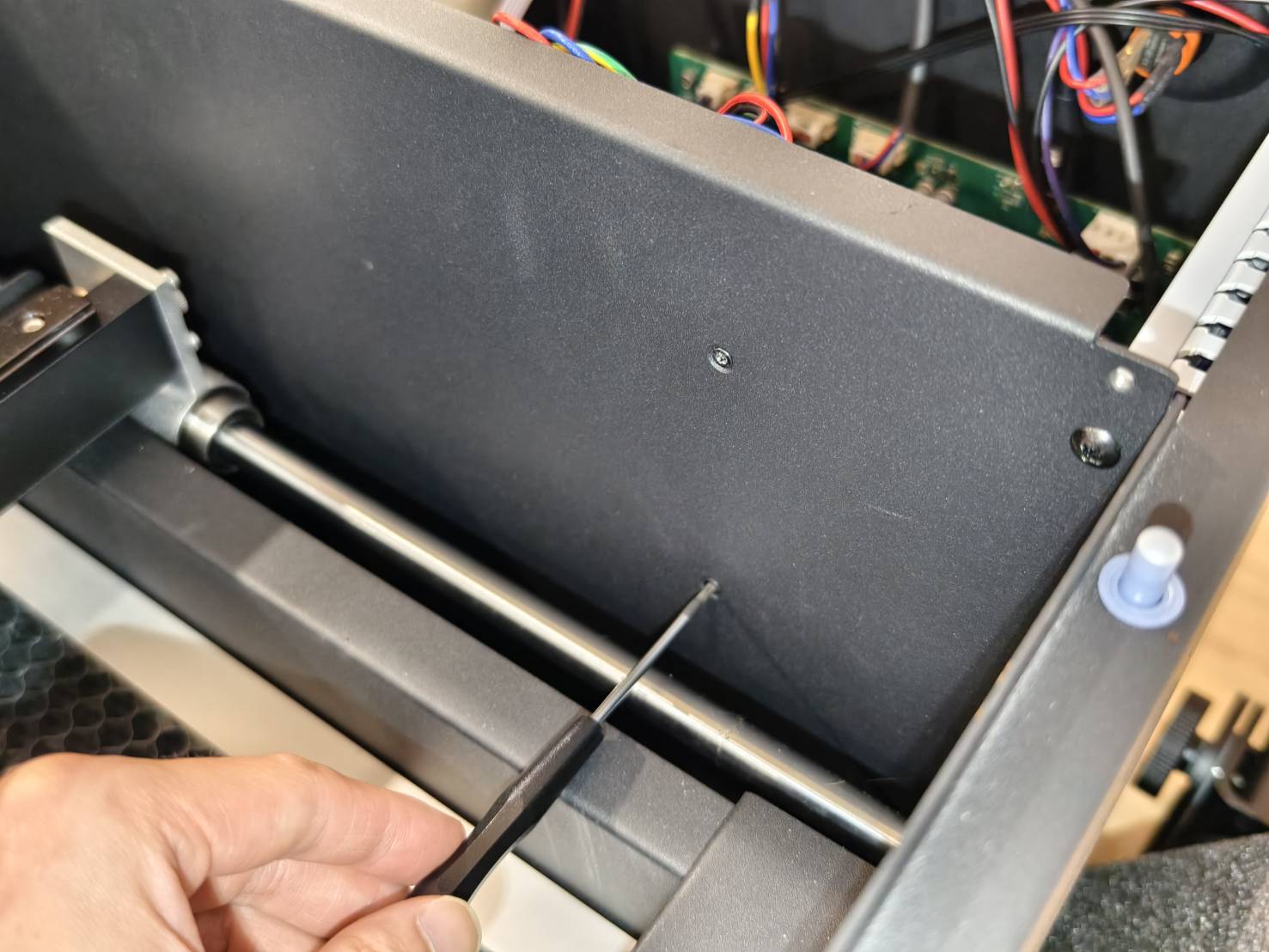

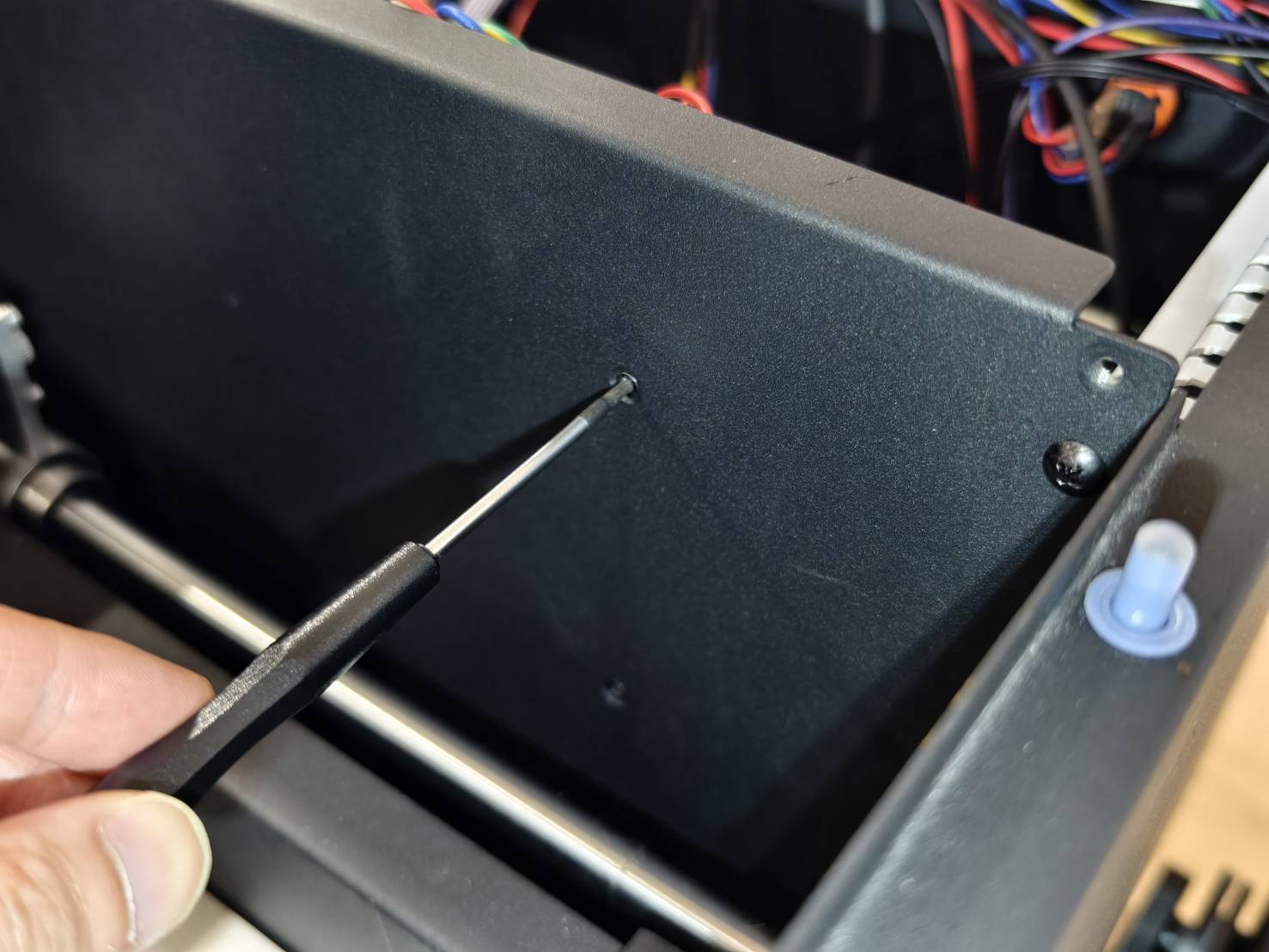

Öffnen Sie die Seitenabdeckung, um Zugang zum Geräteinneren zu erhalten.

• Verwenden Sie einen Kreuzschlitzschraubendreher, um die Abdeckung zu entfernen.



Schritt 3

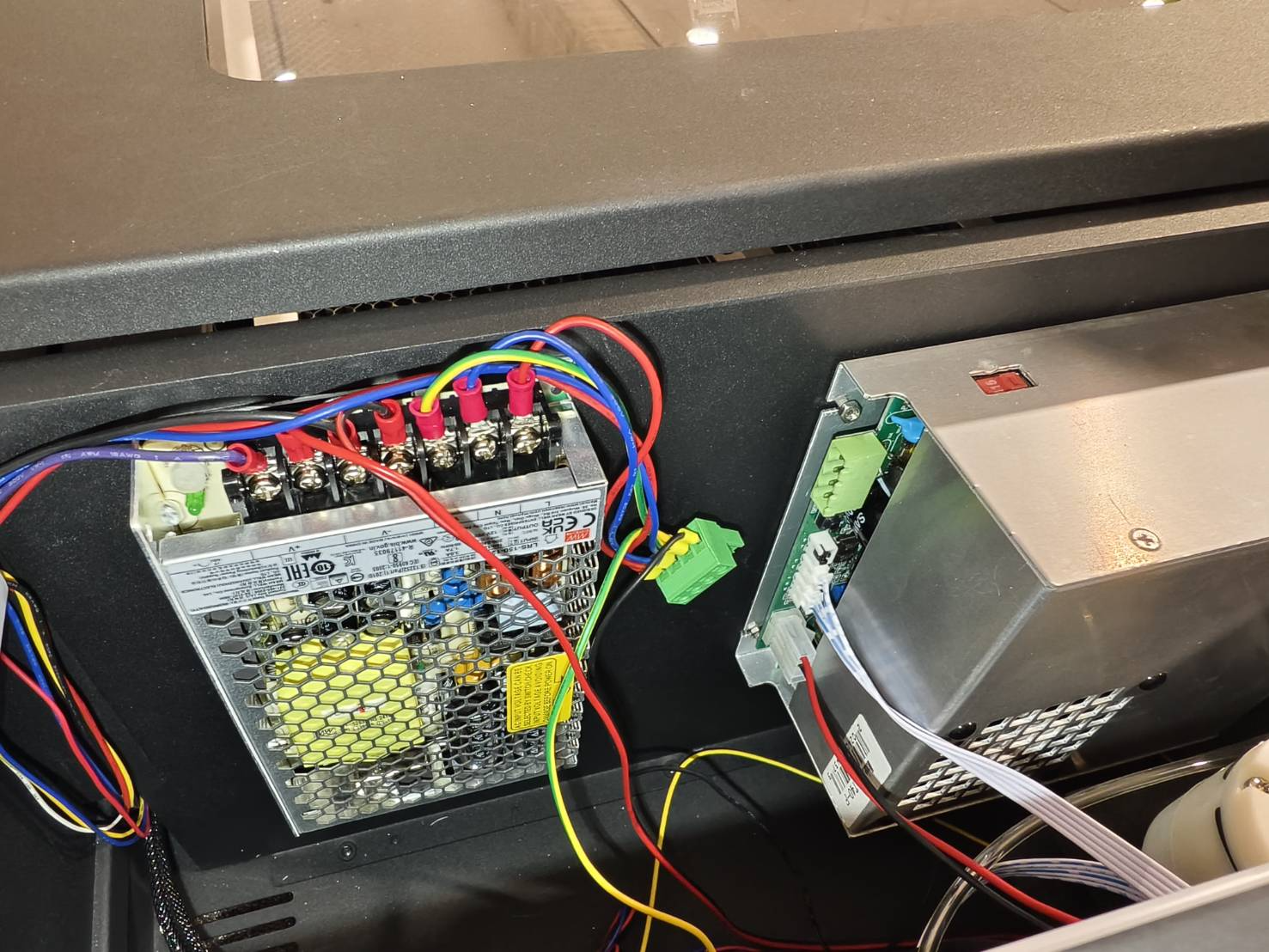

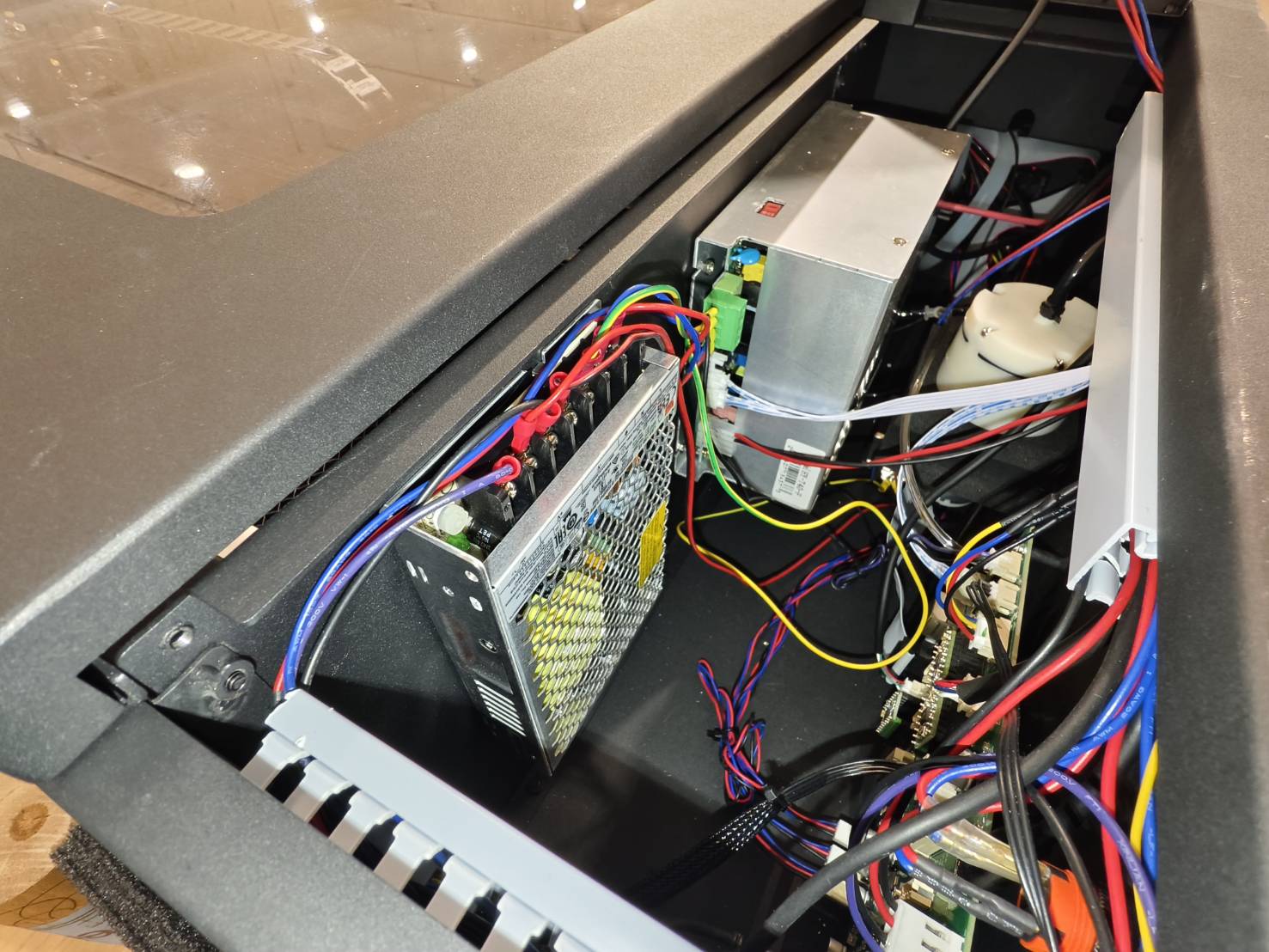

Fotografieren Sie die gesamte Verkabelung des 12V-Netzteils. Achten Sie darauf, dass die Fotos so deutlich wie möglich sind.
Dies dient dazu, dass Sie beim Einbau des neuen Netzteils nicht vergessen, wo die Kabel angeschlossen werden müssen.
(Falls Sie sich nicht sicher sind, wo ein Kabel angeschlossen werden soll, konsultieren Sie bitte das Schaltplan für die aktuelle Konfiguration.)

Schritt 4

Trennen Sie das Kabel vom Lasernetzteil.

Schritt 5

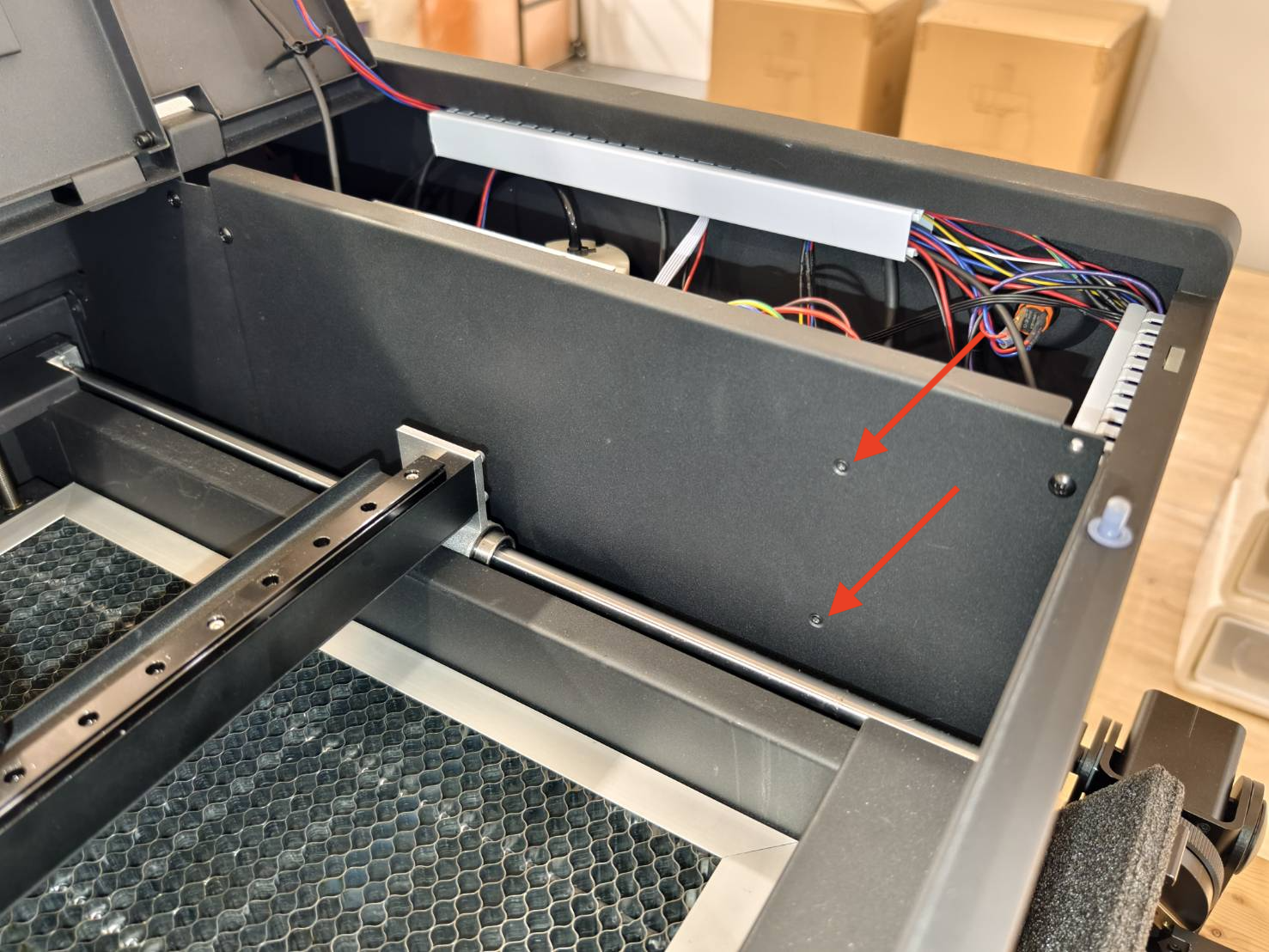

Öffnen Sie die Abdeckung und lösen Sie die beiden T8-Schrauben an der Rückseite des 12V-Netzteils.
Das Netzteil kann dann von der Metallplatte demontiert werden.

Schritt 6

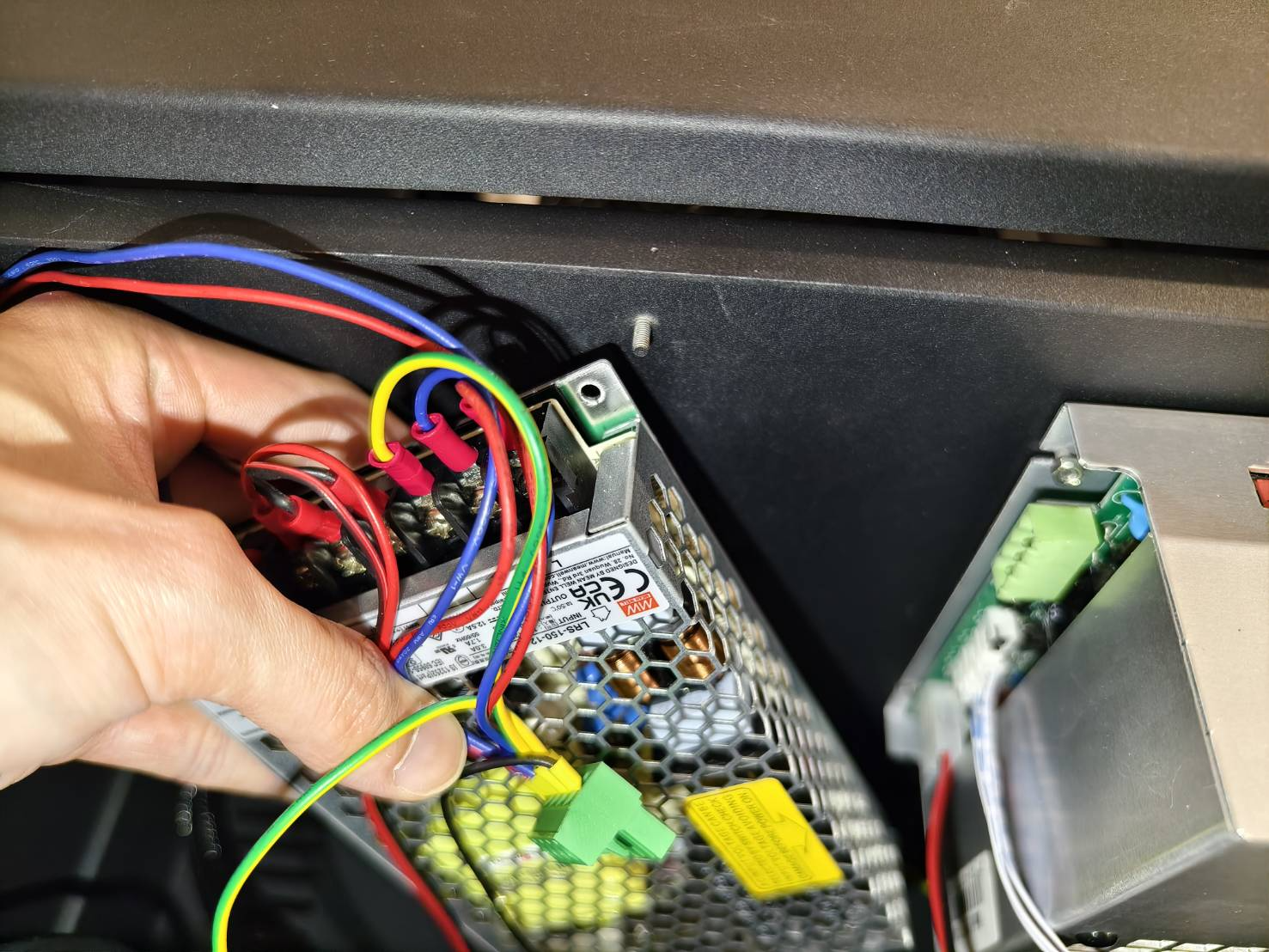

Entfernen Sie alle Kabel vom 12V-Netzteil. Anschließend kann das Netzteil vollständig aus dem Gerät entnommen werden.
Es empfiehlt sich, vor dem Entfernen der Kabel Fotos zu machen, um später die korrekte Verkabelung sicherzustellen.
(Die Schrauben müssen nicht vollständig entfernt werden. Die Kabel können gelöst werden, sobald die Schrauben ausreichend gelockert sind.)

Schritt 7

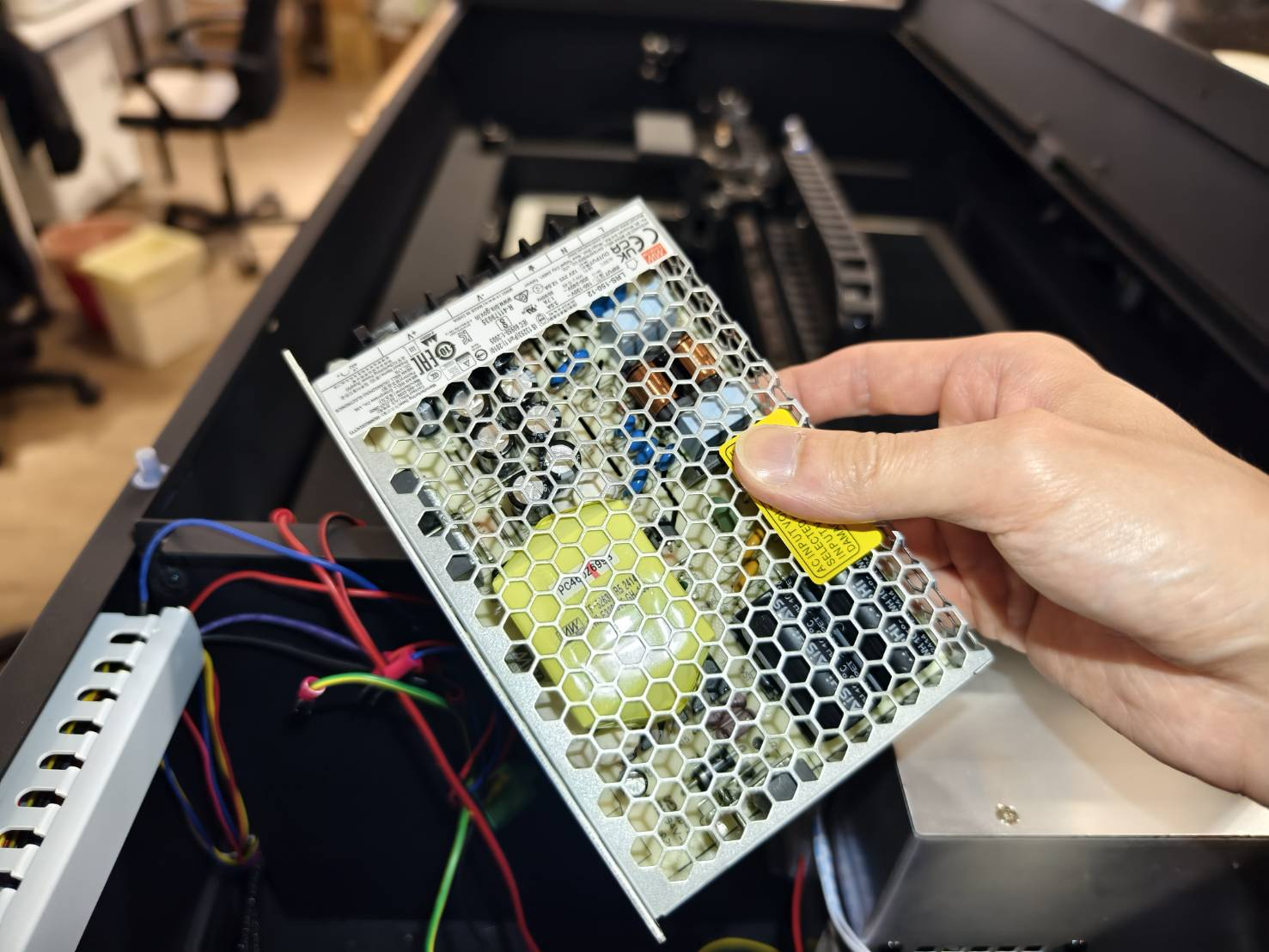

Vergewissern Sie sich, dass die Spannungseinstellung am 12V-Netzteil der in Ihrem Land oder Ihrer Umgebung üblichen Netzspannung entspricht.

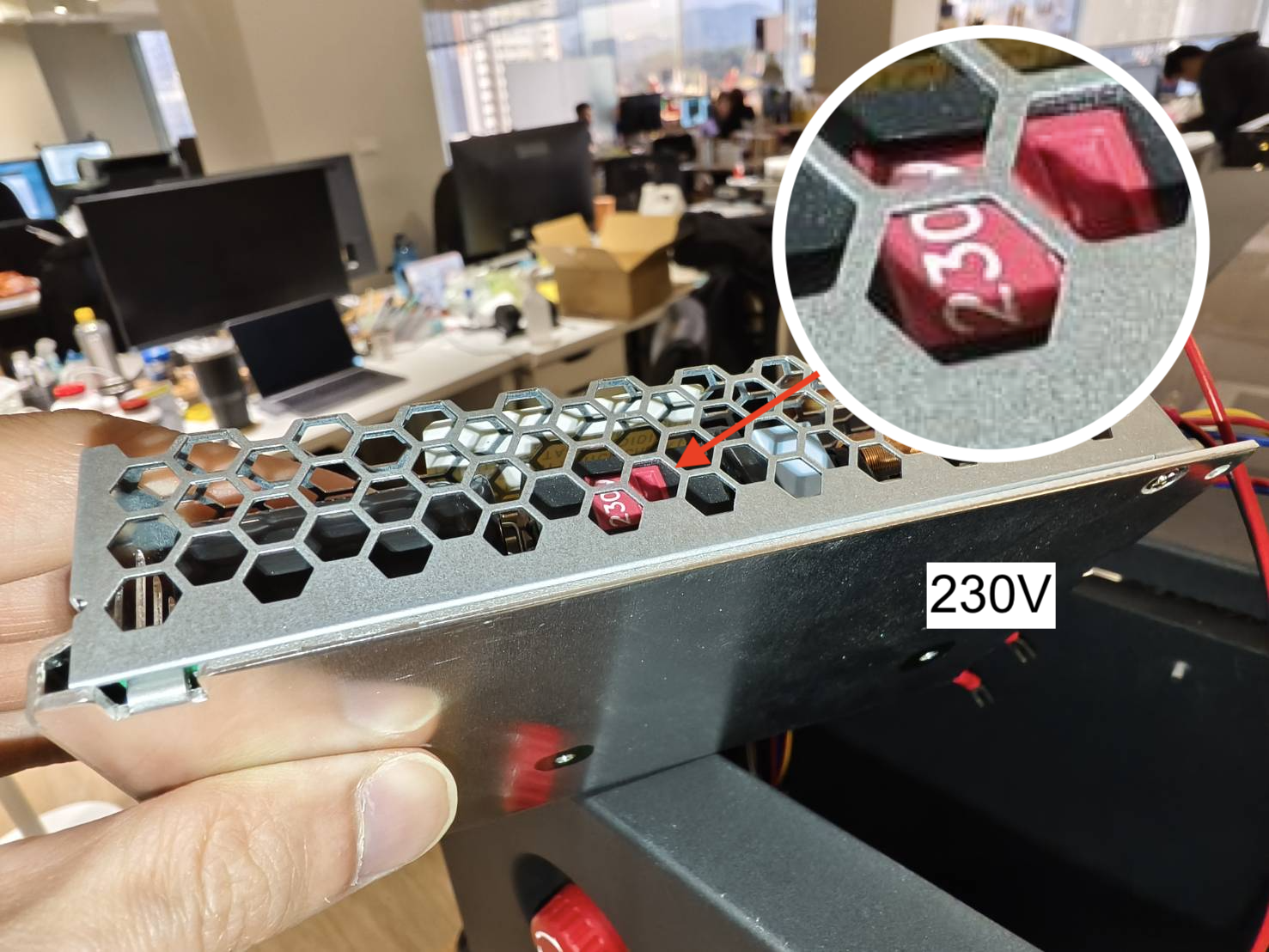

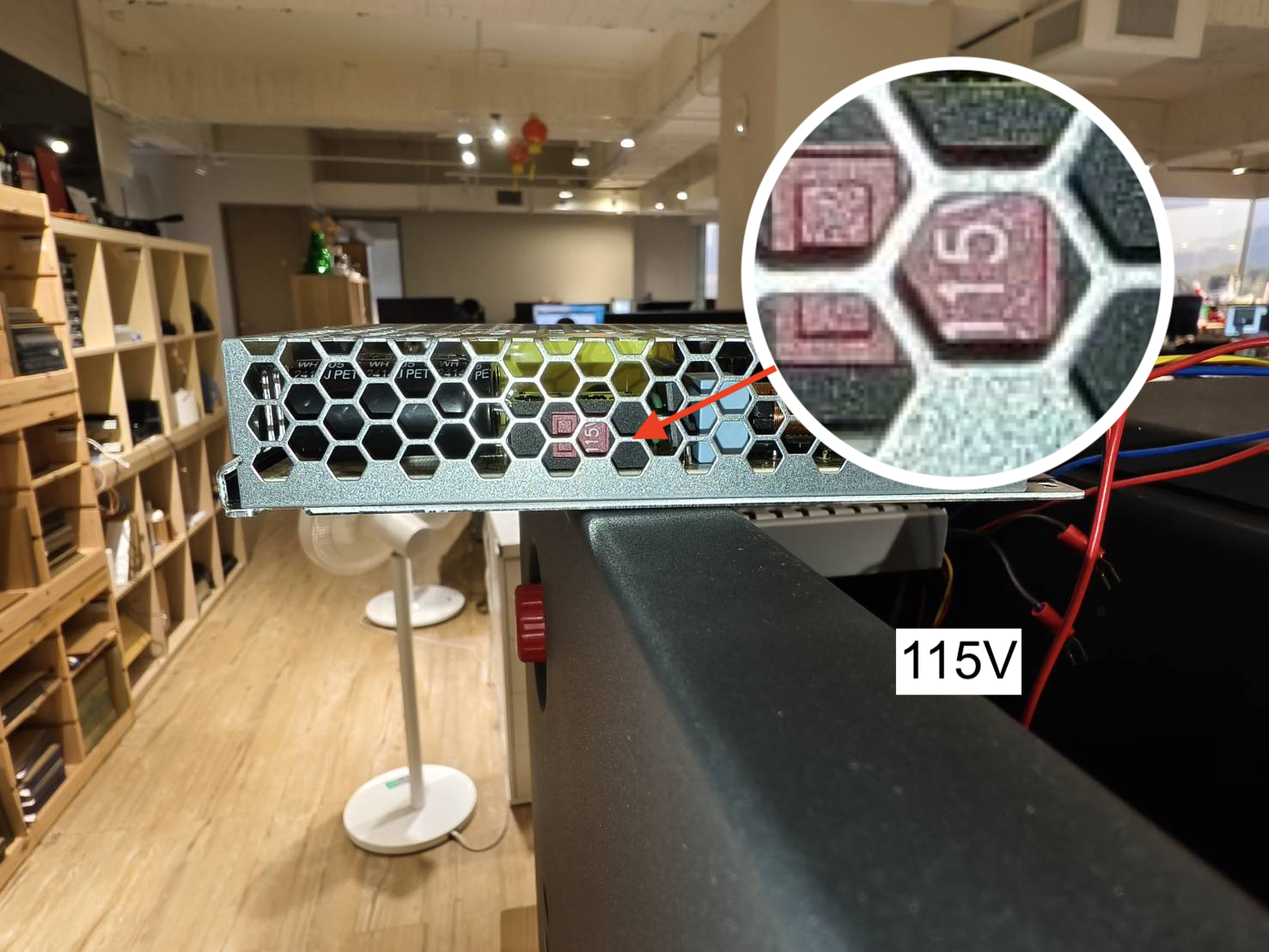

Der Spannungswahlschalter befindet sich an der Seite des Netzteils. Stellen Sie je nach Ihrer örtlichen Netzspannung 115V oder 230V ein.
(Falls Sie Ihre Netzspannung nicht kennen, können Sie diese Information auf Wikipedia)

Schritt 8

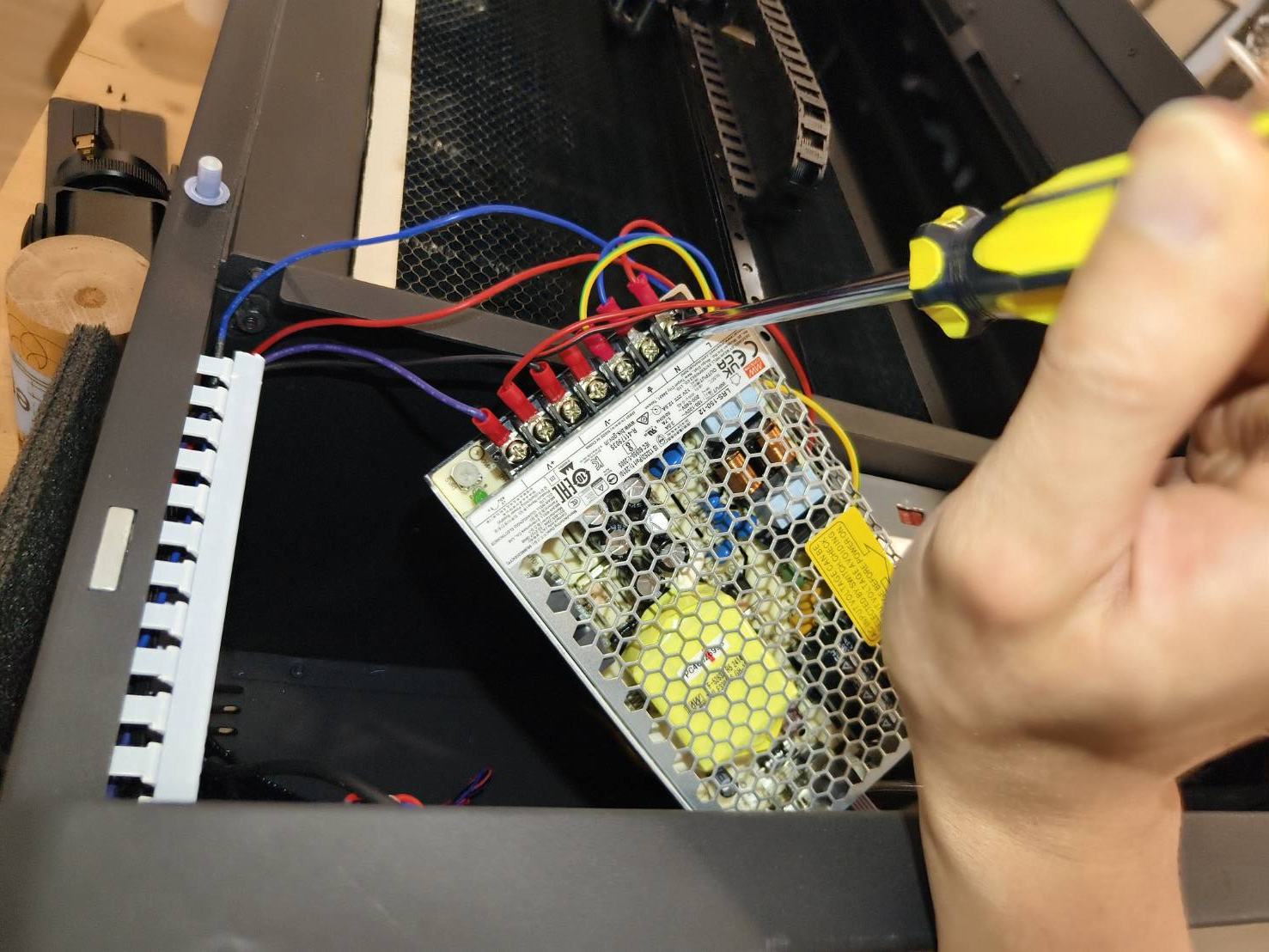

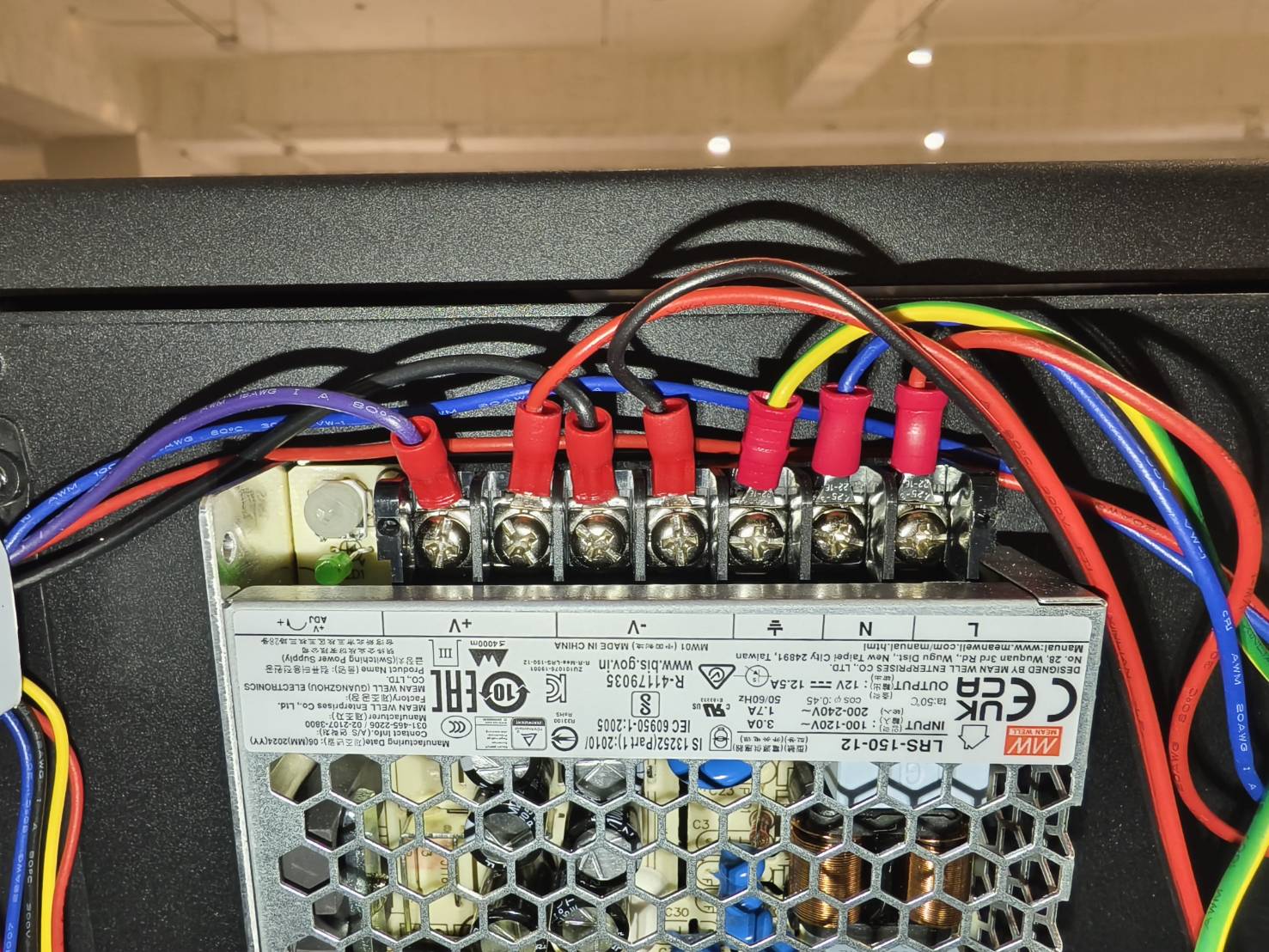

Verbinden Sie alle Kabel mit dem neuen 12V-Netzteil.

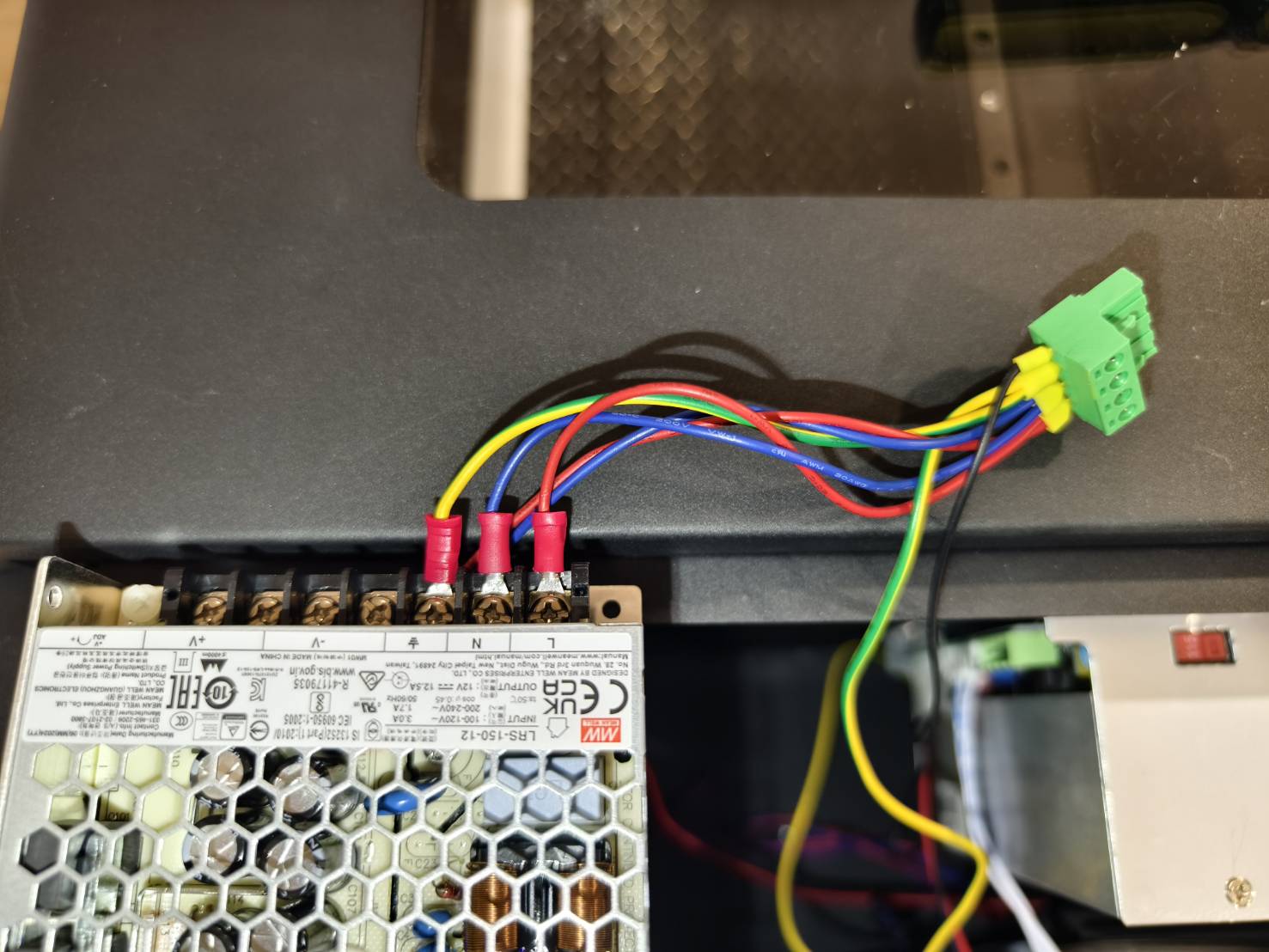

• Stellen Sie sicher, dass die Kabel am grünen Anschluss korrekt mit "L", "N" und "⏚" verbunden sind.
  Rot geht zu "L".
  Blau geht zu "N".
  Grün/Gelb geht zu "⏚" (Erdung)

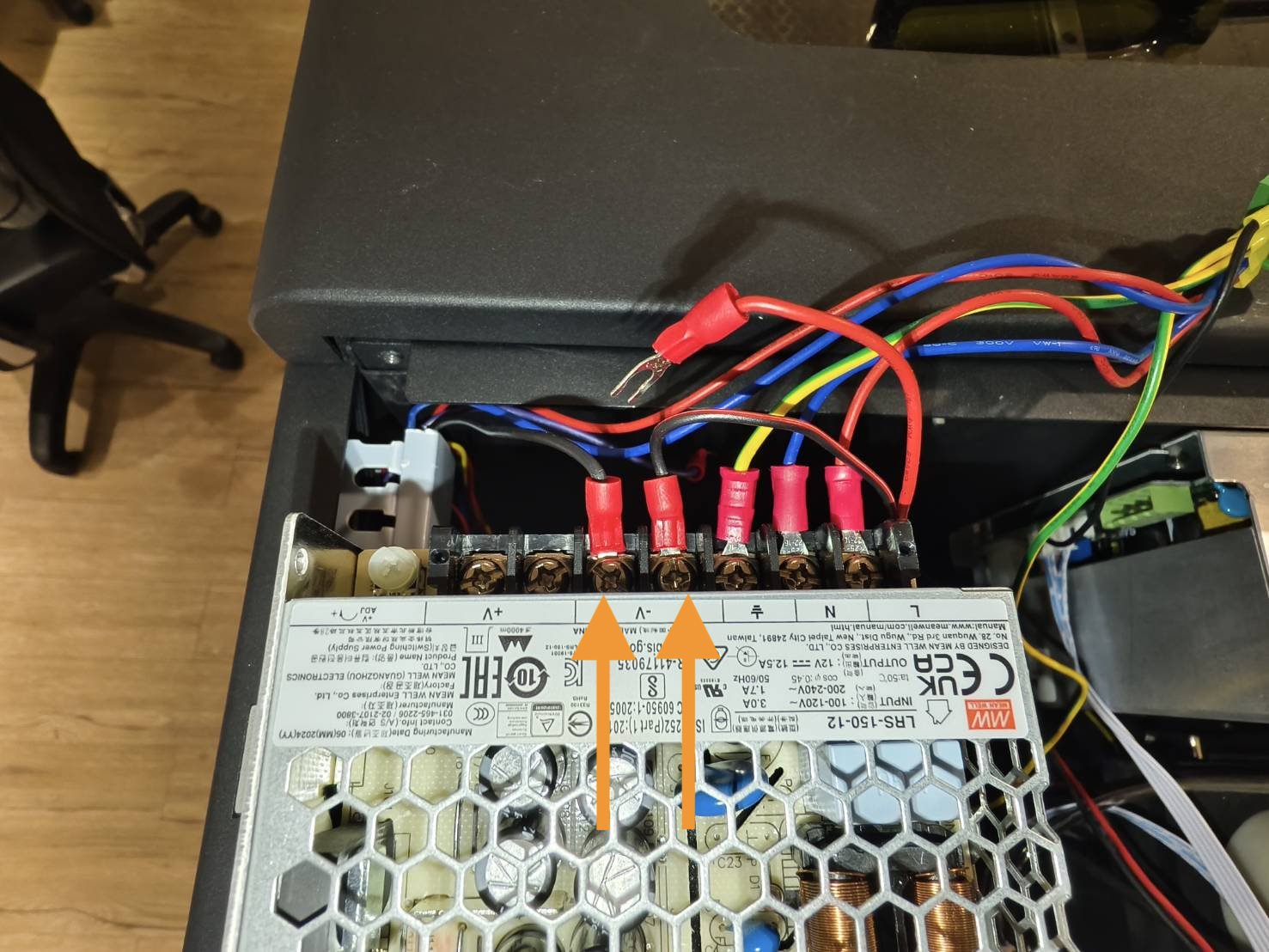

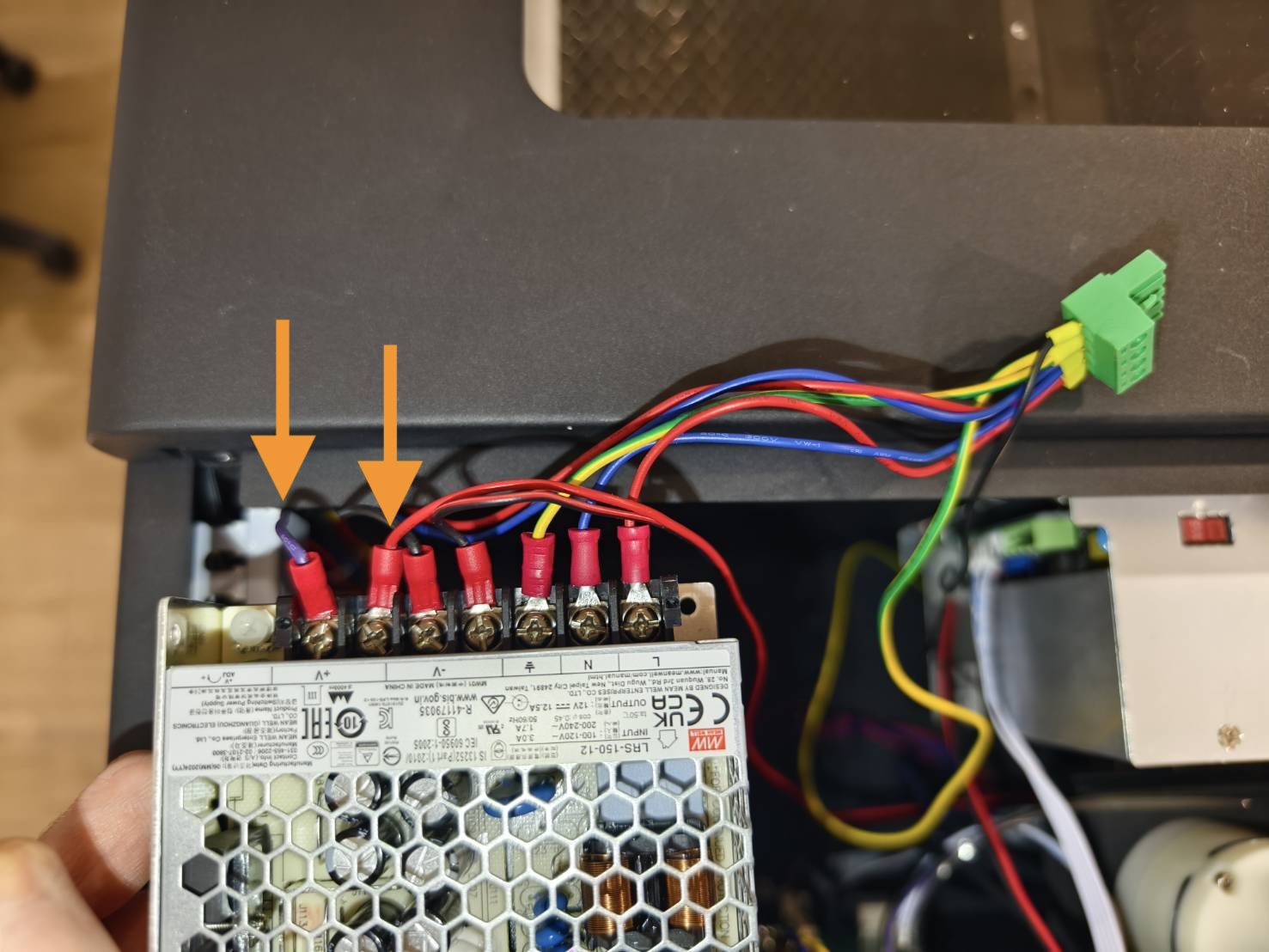

• Das schwarze und schwarz/rote Kabel werden an "-V" angeschlossen.



• Das rote und lila Kabel werden an "+V" angeschlossen.
  (Bitte stellen Sie sicher, dass dieses rote Kabel nicht vom grünen Stecker stammt.)


Schritt 9

Befestigen Sie das 12V-Netzteil am Bolzen.

Schritt 10

Schrauben Sie die T8-Schrauben zusammen mit dem Netzteil fest.

Schritt 11

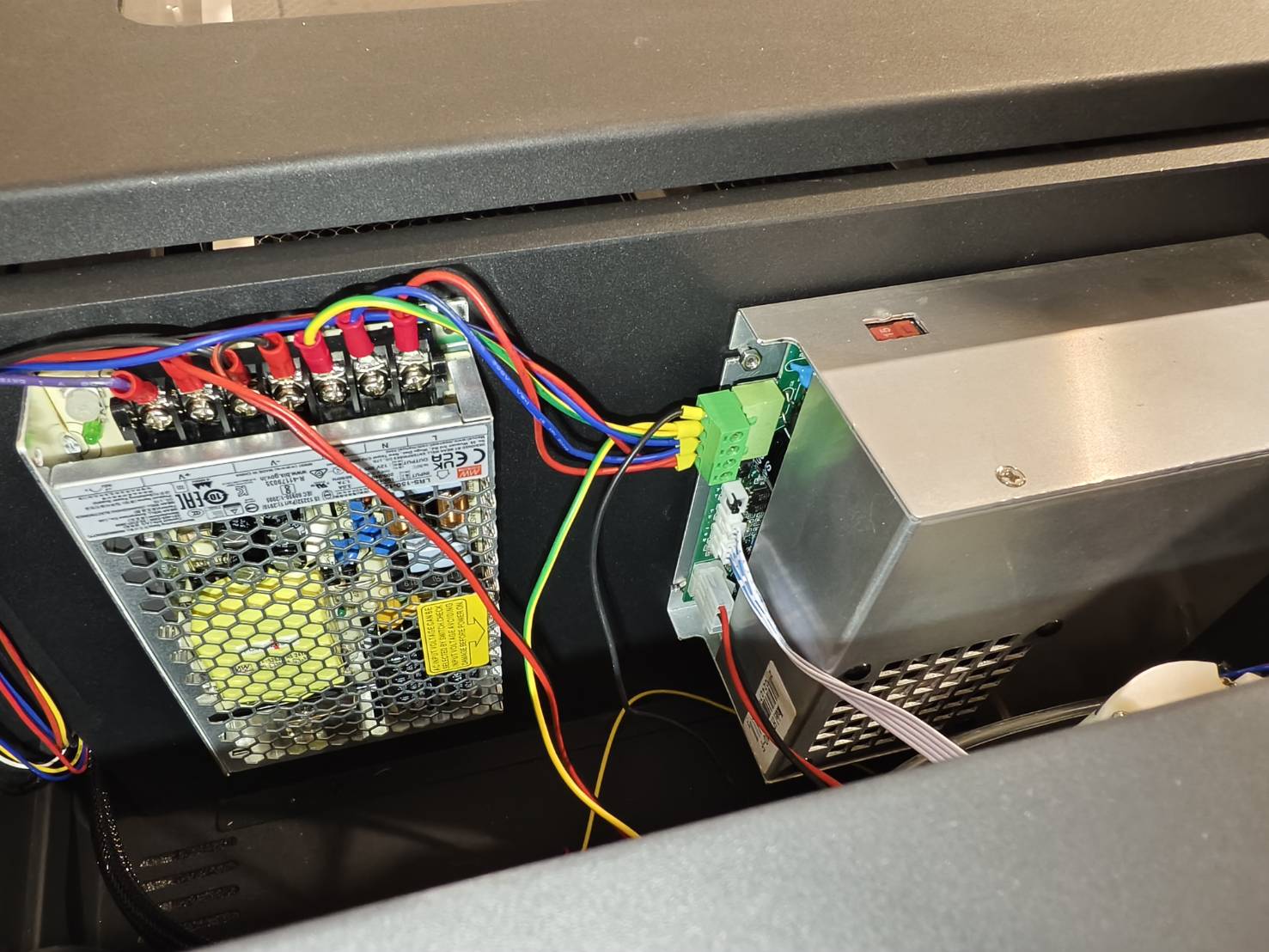

• Verbinden Sie den grünen Stecker wieder mit dem Lasernetzteil.




• Schließen Sie die Seitenabdeckung und ziehen Sie die Schraube fest.
