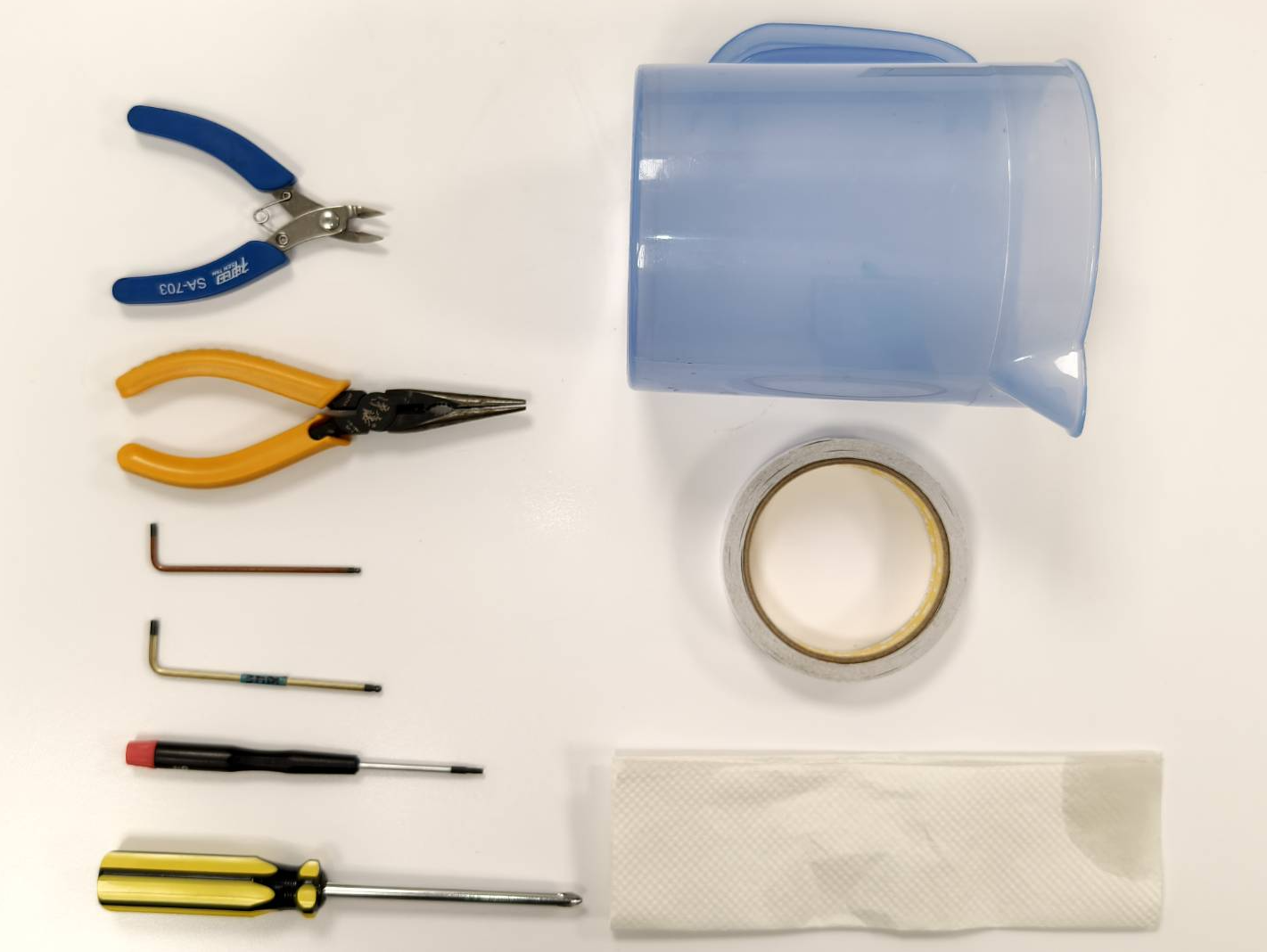

Werkzeuge
| 1 | Seitenschneider |
| 2 | Zange |
| 3 | 2,5 mm Inbusschlüssel |
| 4 | 3 mm Inbusschlüssel |
| 5 | T8 Torx-Schraubendreher |
| 6 | Kreuzschlitzschraubendreher |
| 7 | Wasserbehälter (groß) |
| 8 | Doppelseitiges Klebeband |
| 9 | Lappen oder Papiertuch |
Schritt 1
Schalten Sie die Maschine aus und trennen Sie das Netzkabel.
Schritt 2
Öffnen Sie die Abdeckung der Wasserpumpe mit dem Torx-Schraubendreher.
Schritt 2.1
Dieser Schritt ist optional.

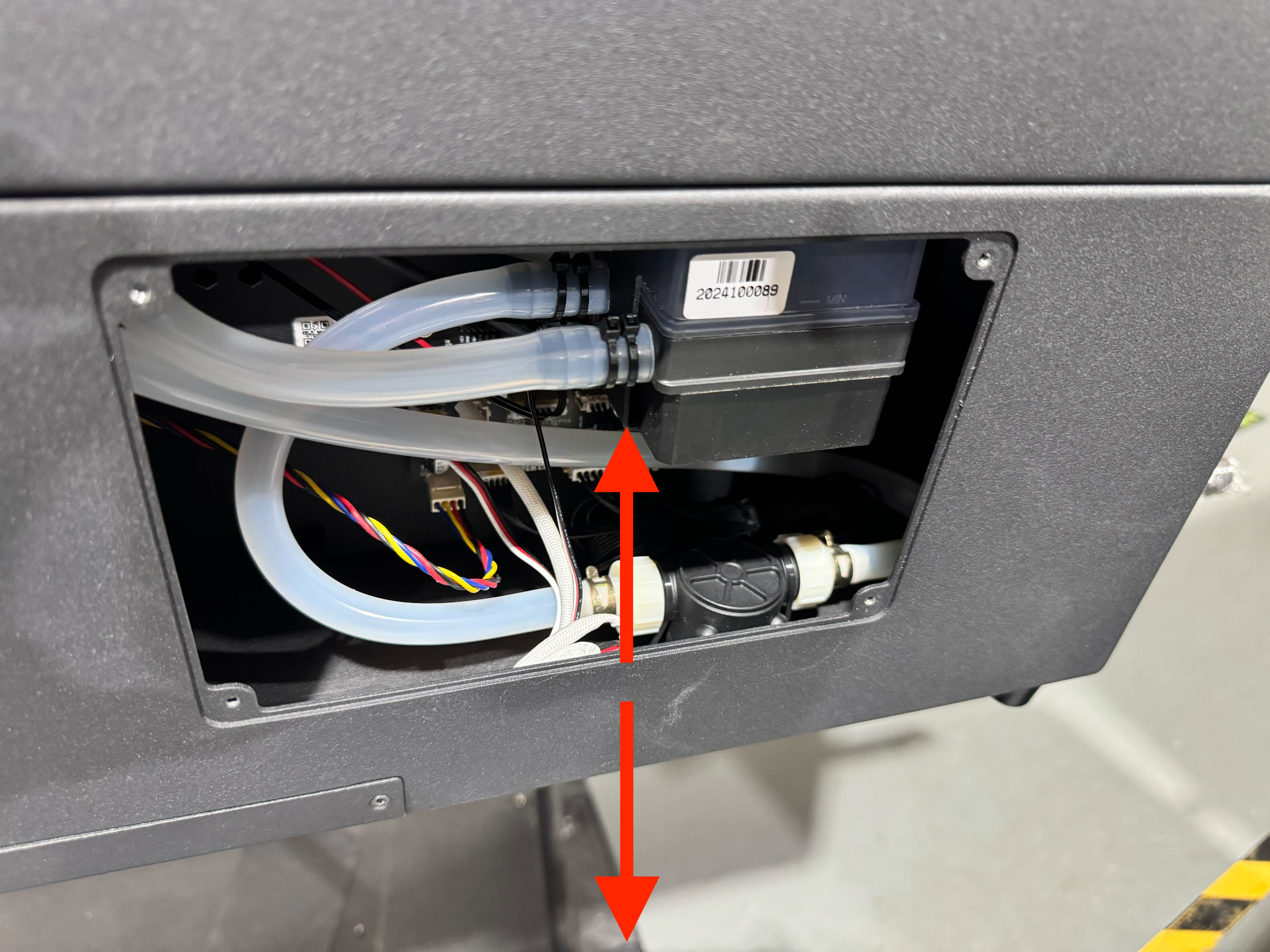

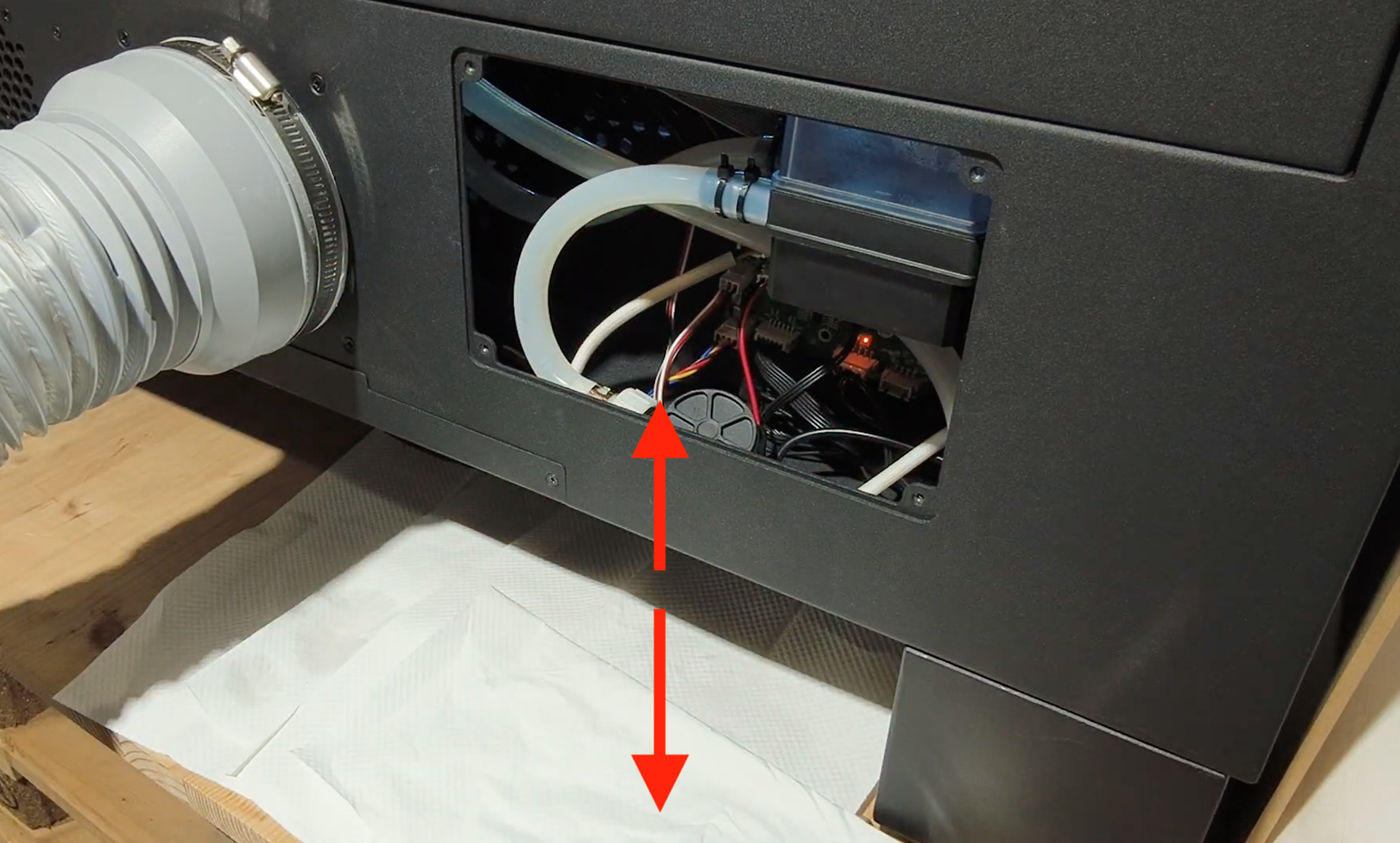

Heben Sie die Maschine an, um mehr Platz ober- und unterhalb zu schaffen, oder schieben Sie sie an den Tischrand.
Schritt 3

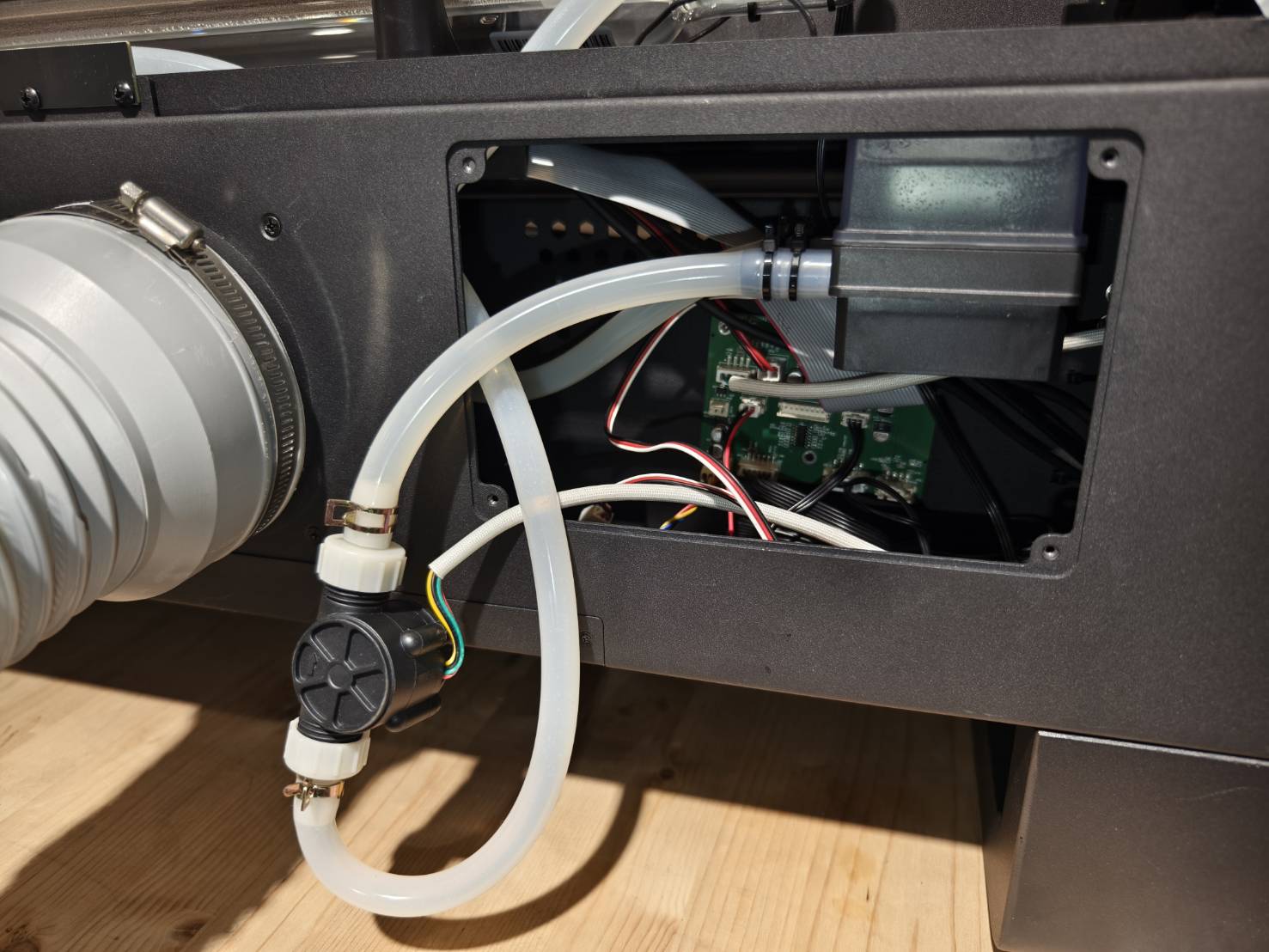

Lösen Sie mit einem Schraubendreher die Schrauben an der Geräterückseite. Anschließend kann die hintere Abdeckung geöffnet werden.
Schritt 4
Durchtrennen Sie die beiden Kabelbinder, damit der Durchflusssensor frei beweglich ist.
Falls Ihr Durchflusssensor nicht fixiert ist, überspringen Sie diesen Schritt.
Schritt 5
Entfernen Sie den Durchflusssensor, um mehr Platz zu schaffen.
Schritt 6

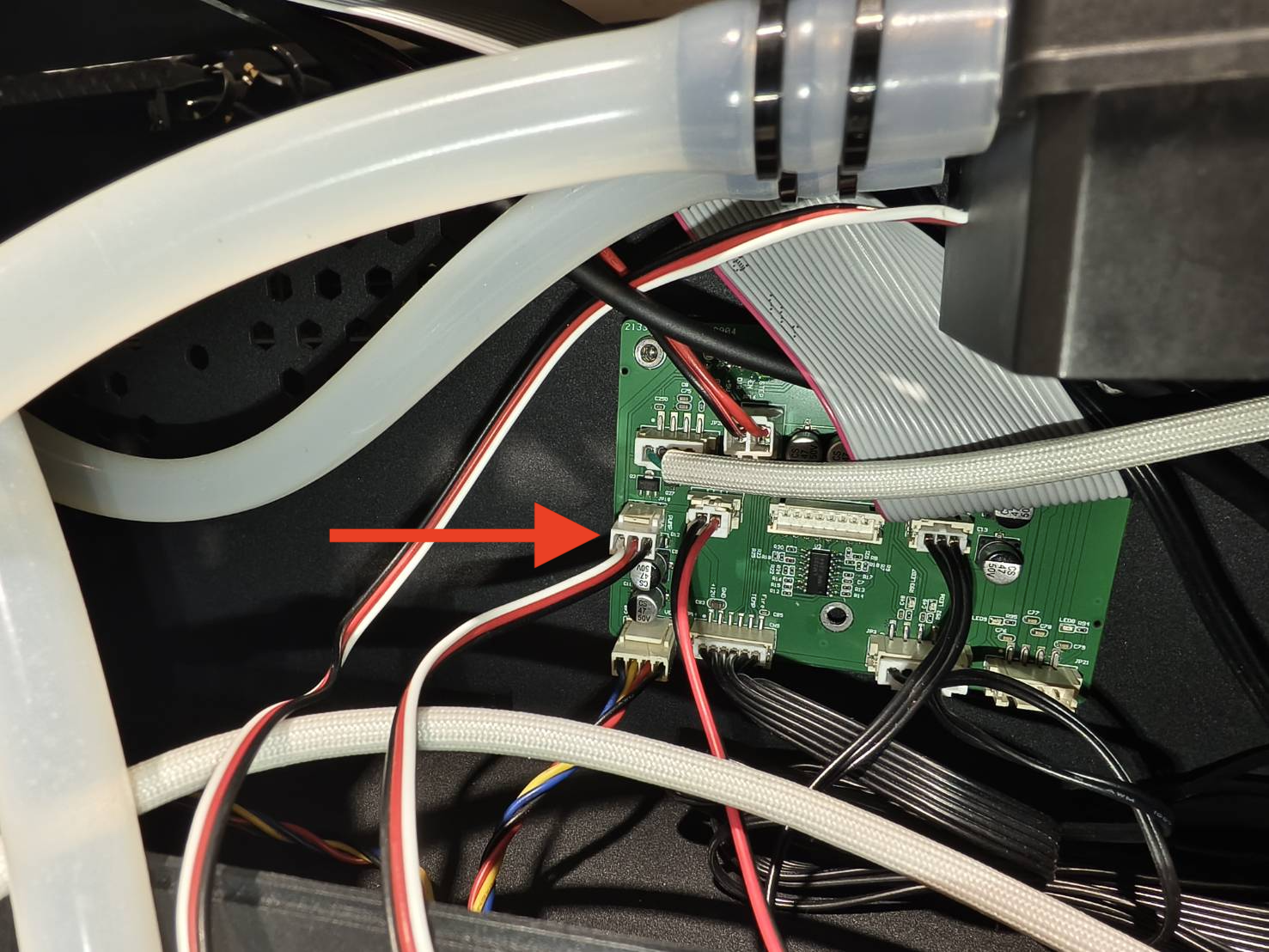

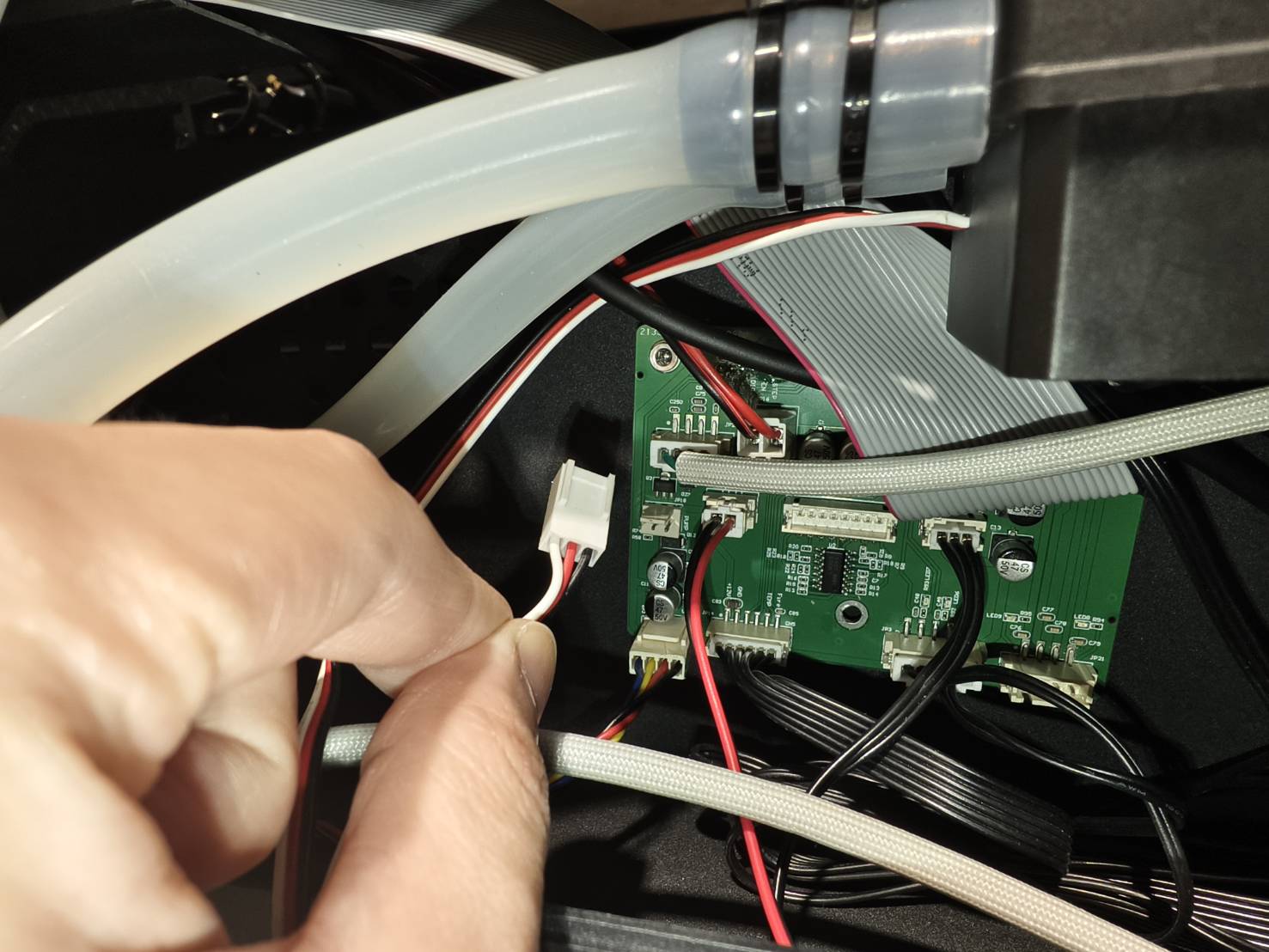

Trennen Sie das Kabel der Wasserpumpe.
(Falls Ihre Platine von den unten gezeigten Fotos abweicht, beachten Sie bitte das Diagramm für die aktuelle Konfiguration.)
Schritt 7

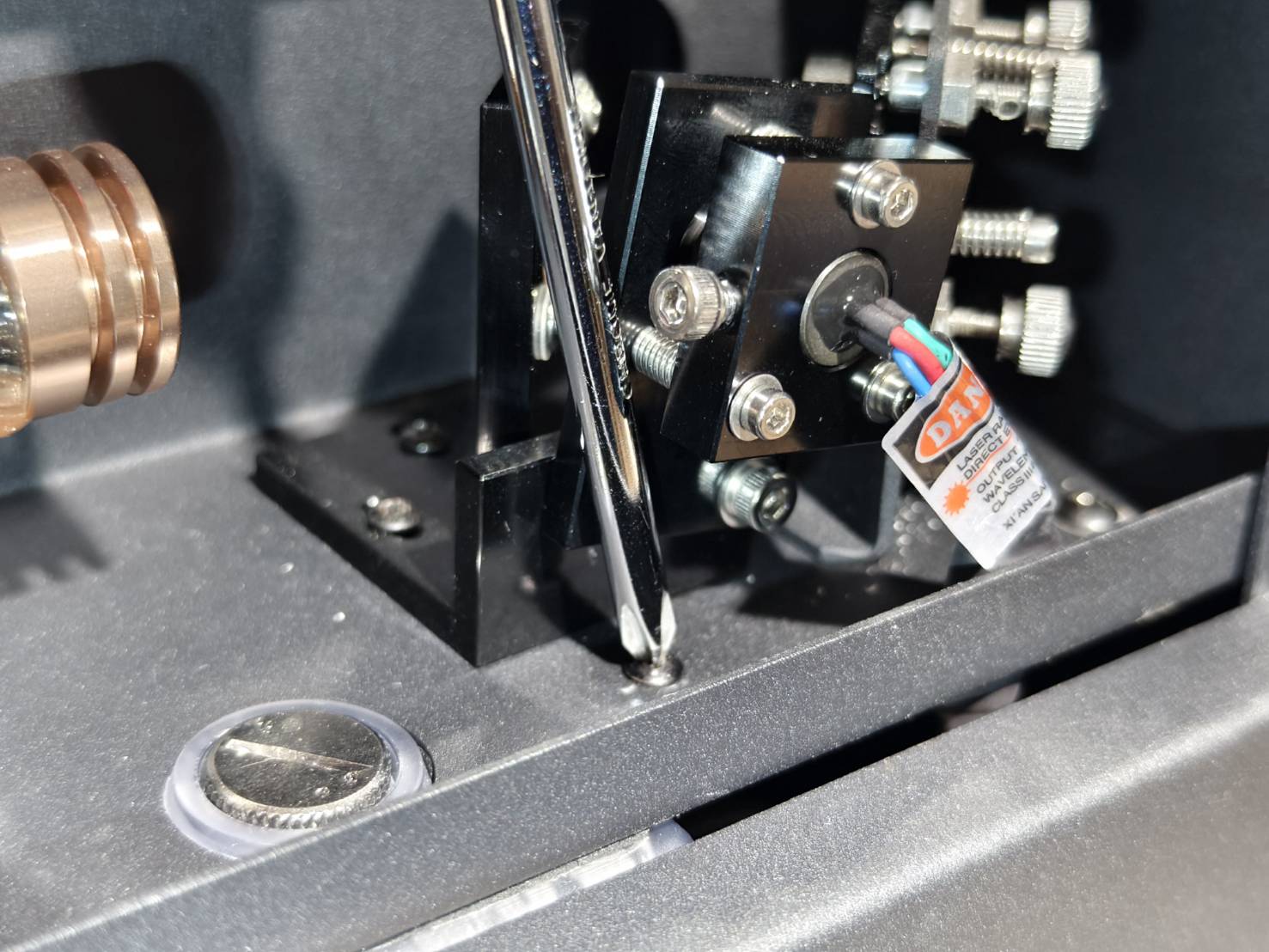

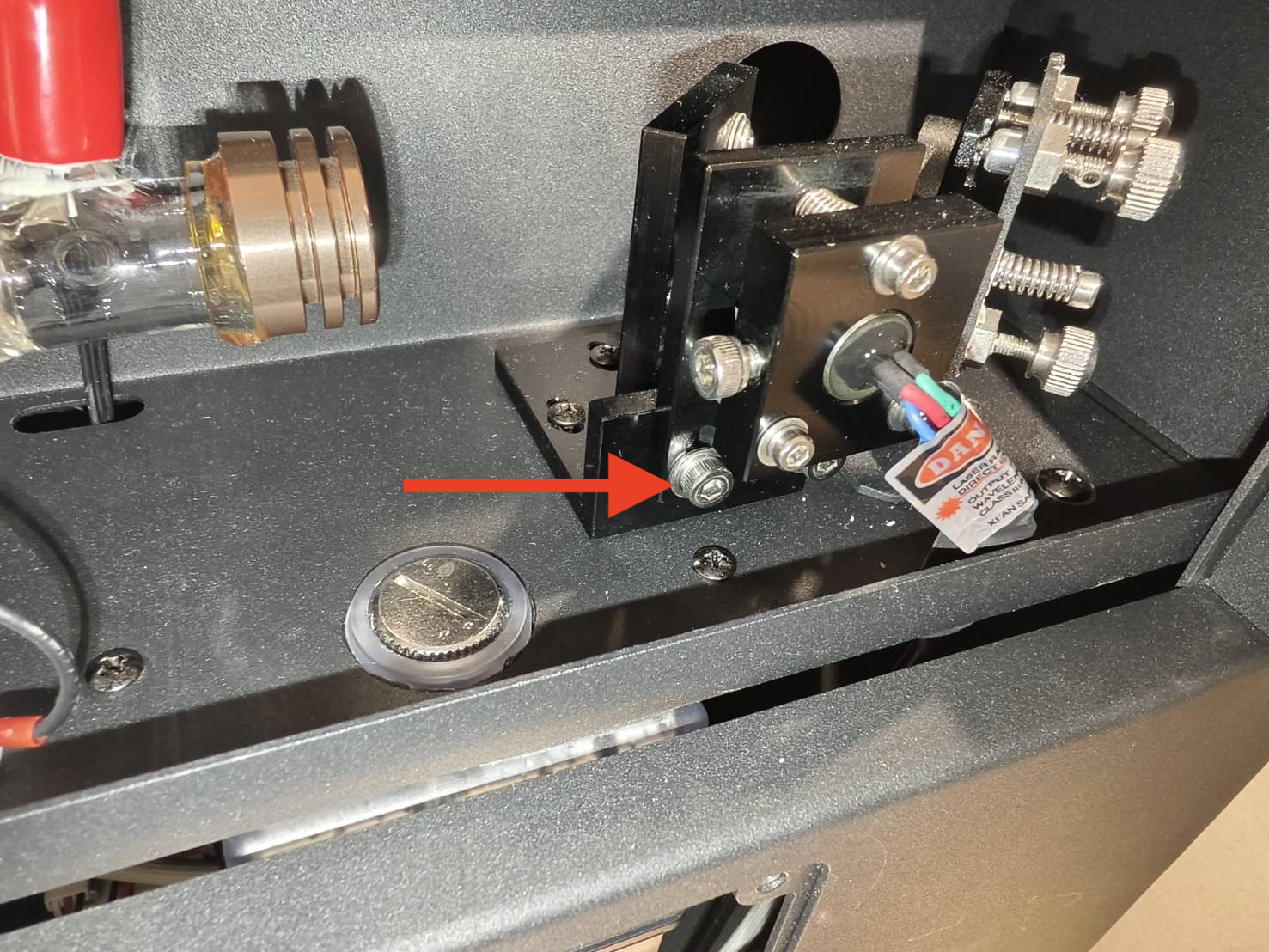

Entfernen Sie die Schraube links neben der Halterung des roten Laserpointers.
Schritt 8

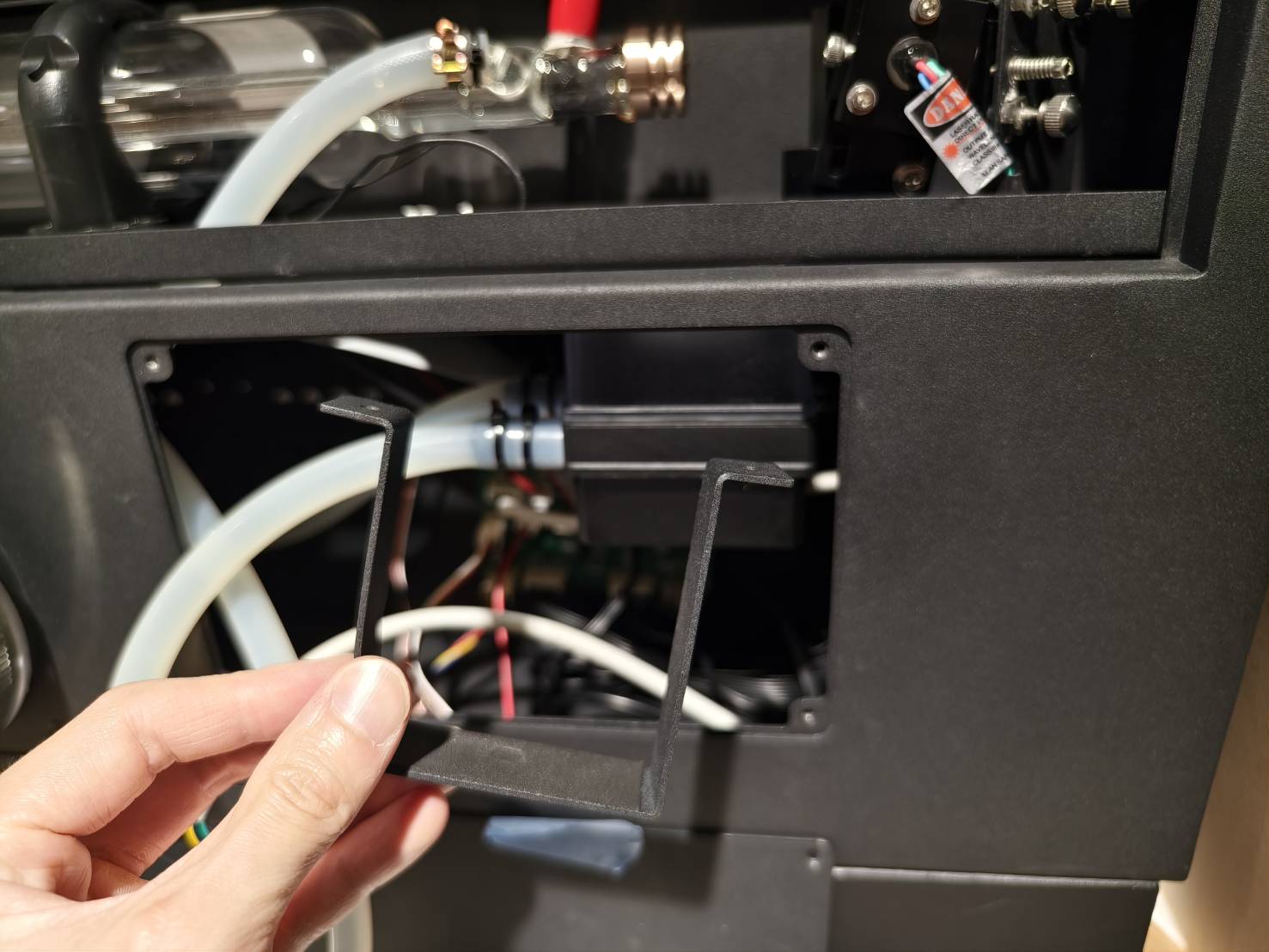

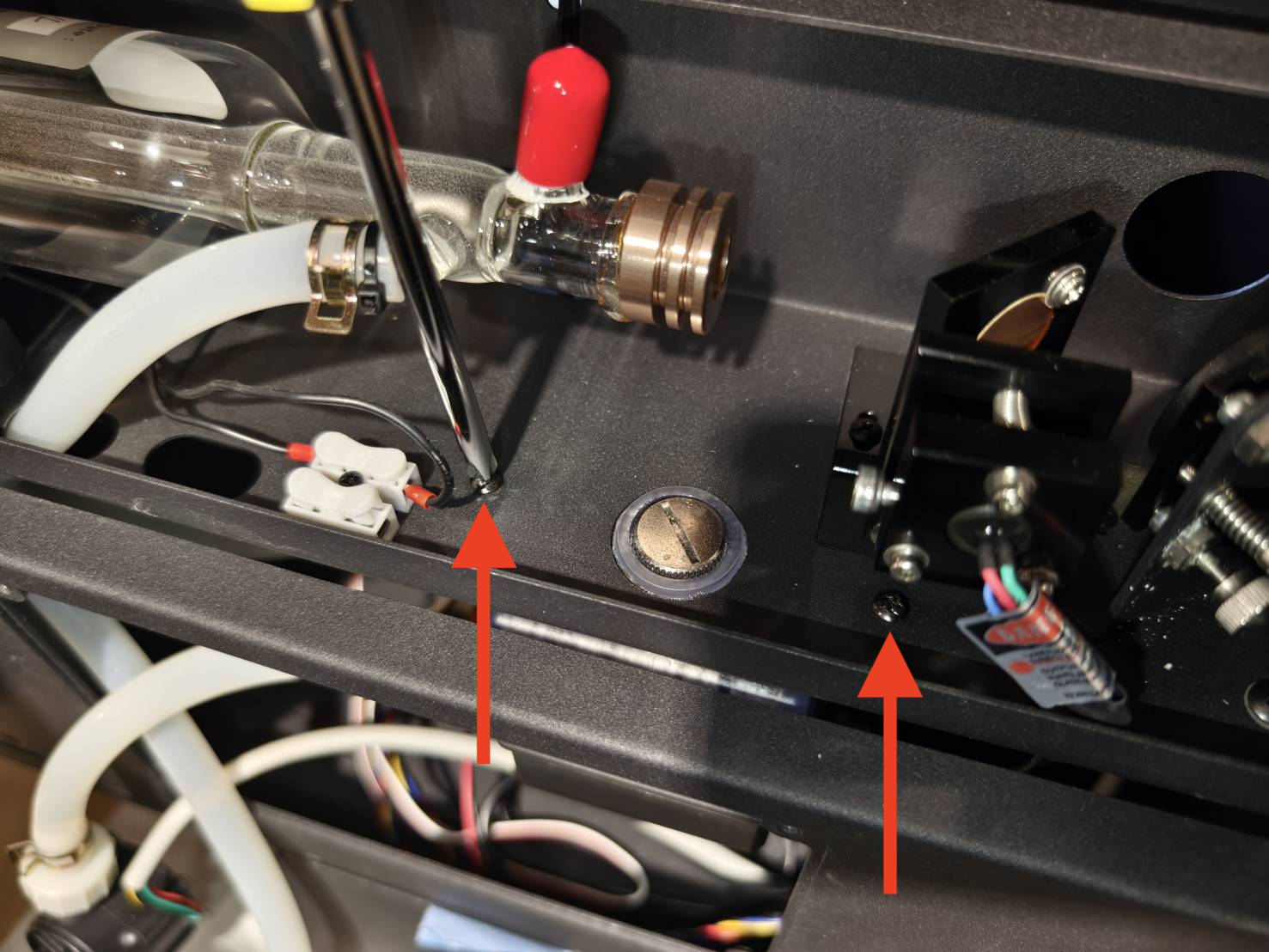

Lösen Sie die beiden Schrauben und entfernen Sie anschließend die Wasserpumpenhalterung.
Schritt 9
- Die Wasserpumpe könnte an der Maschine festkleben.
Versuchen Sie, sie vorsichtig mit der Hand zu lösen.
(Falls Ihre Wasserpumpe bereits mit der Halterung entfernt wurde, können Sie diesen Schritt überspringen.)

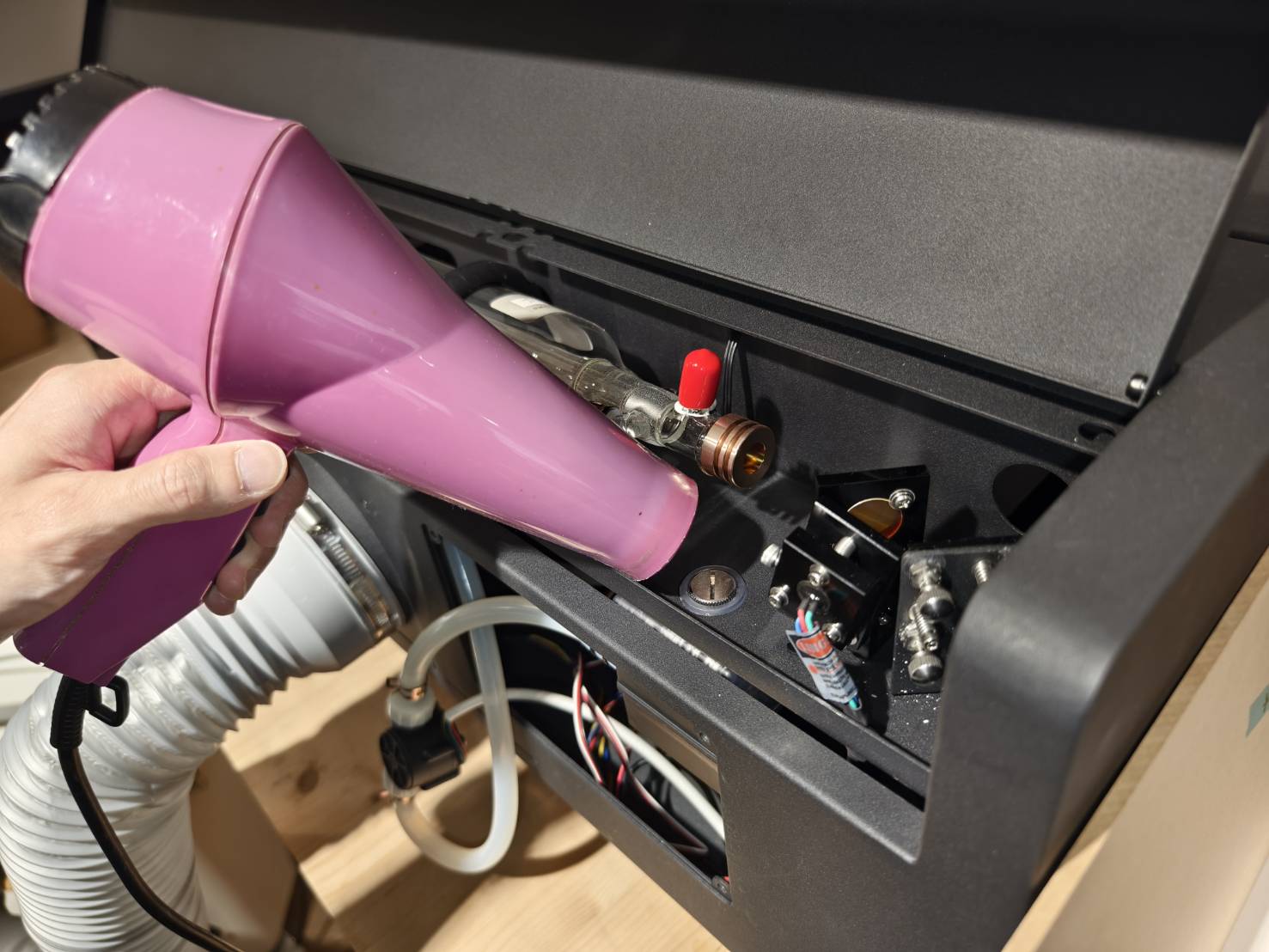

- Wenn das Klebeband zu stark haftet und die Pumpe sich nicht lösen lässt, können Sie sie mit einem Föhn leicht erwärmen, um die Entfernung zu erleichtern.
Schritt 10
Entfernen Sie sorgfältig alle Klebereste von der Maschine.
Schritt 11

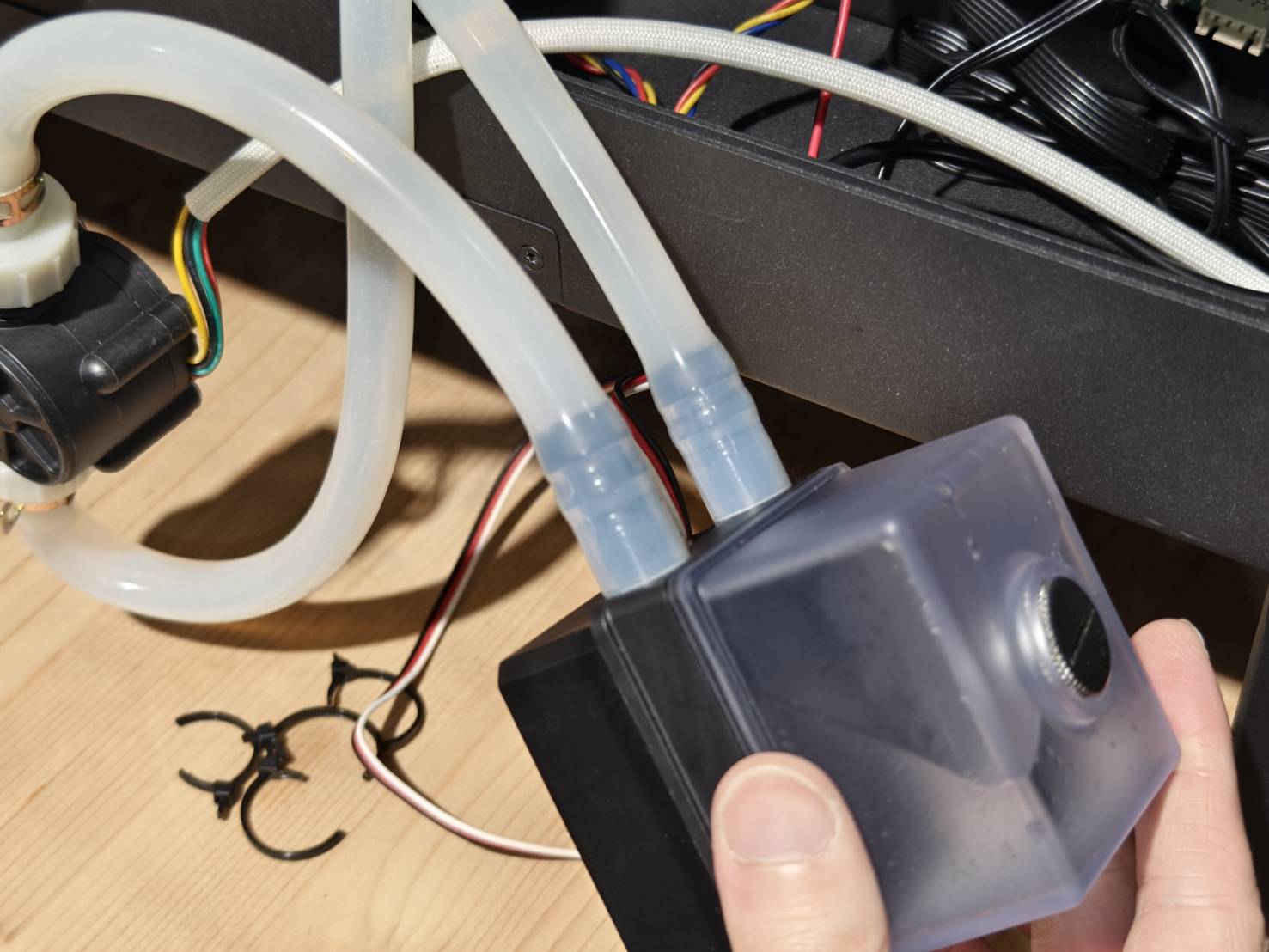

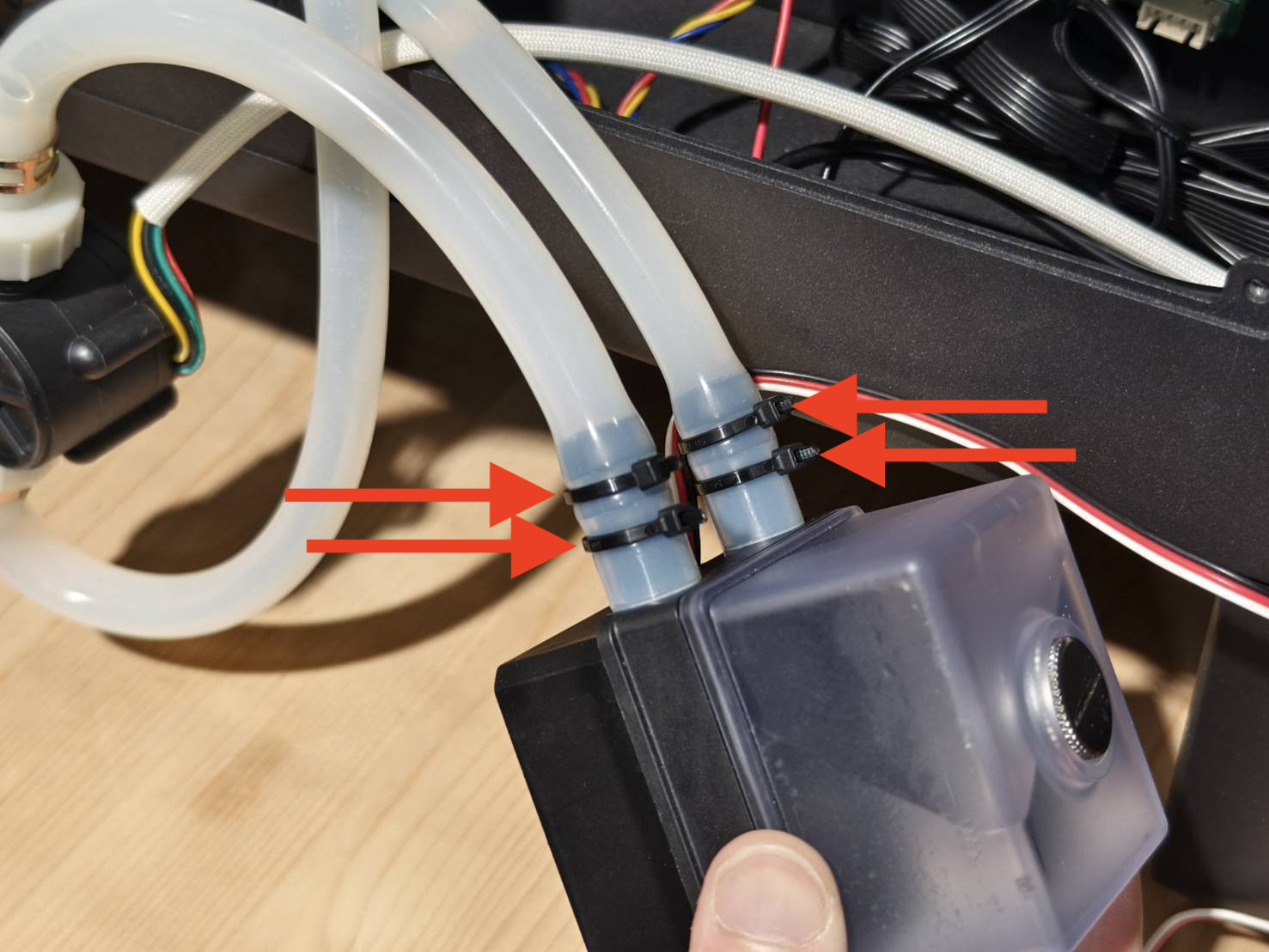

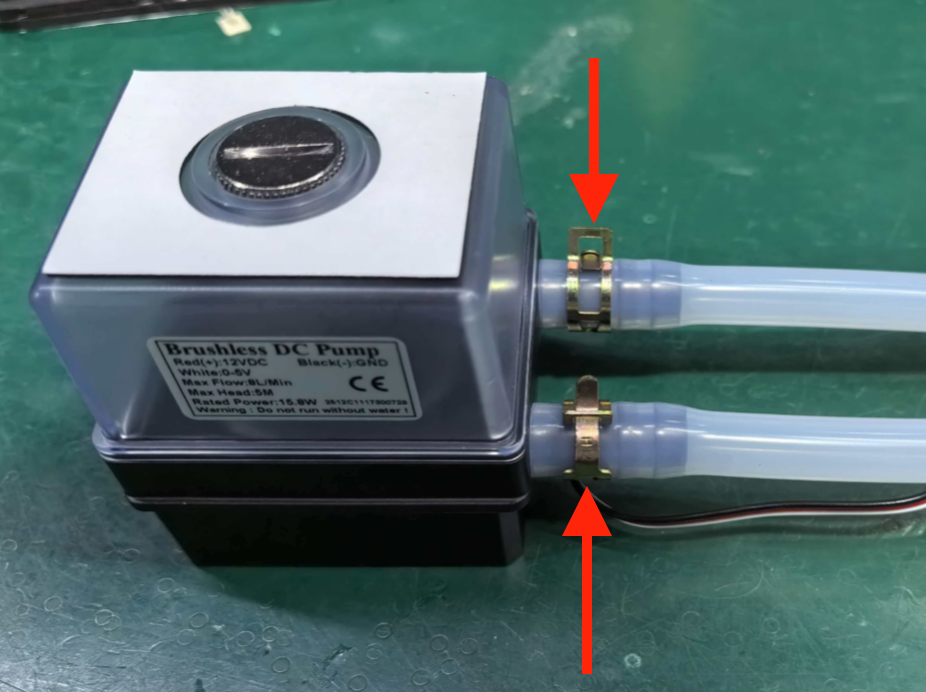

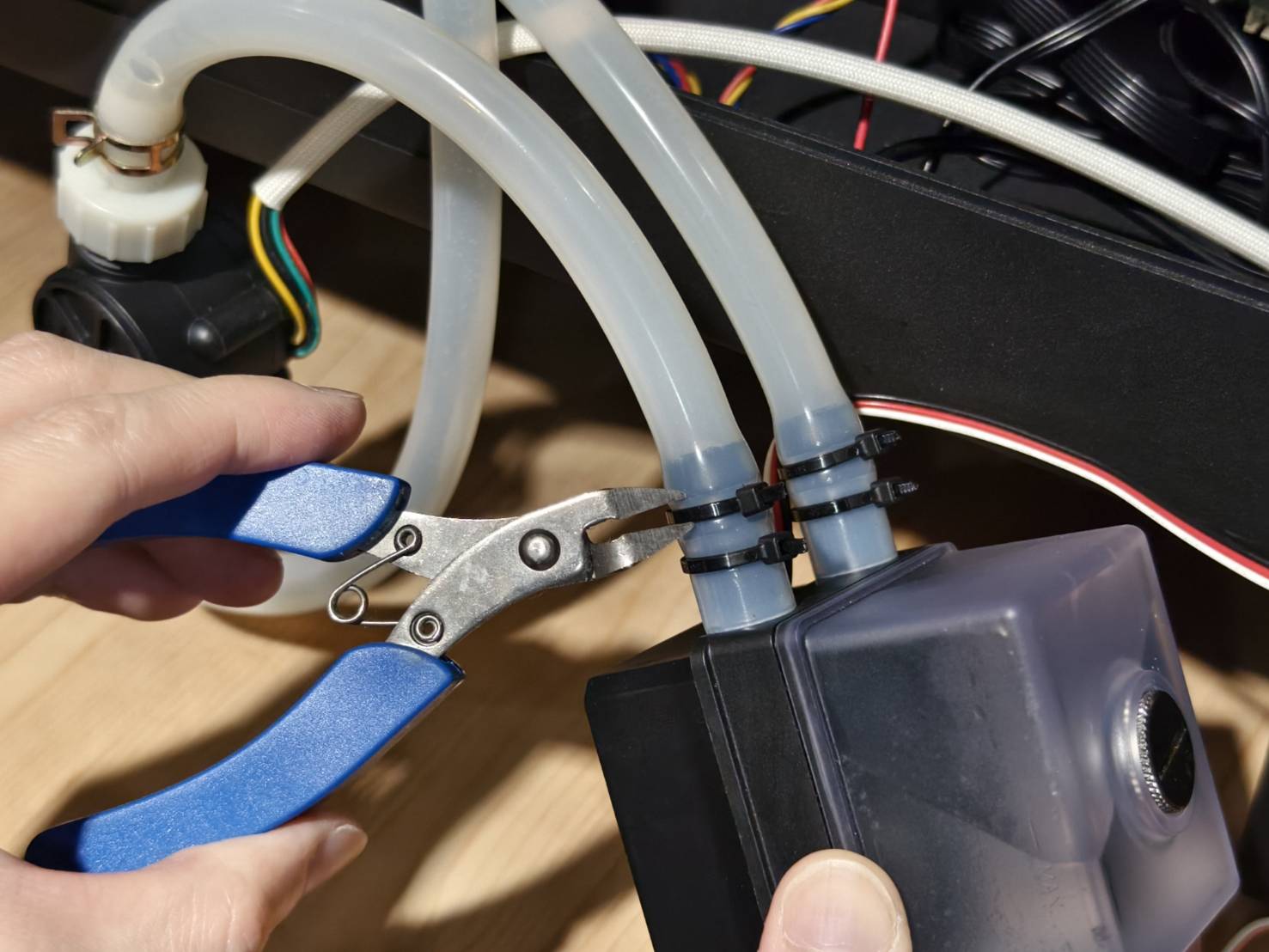

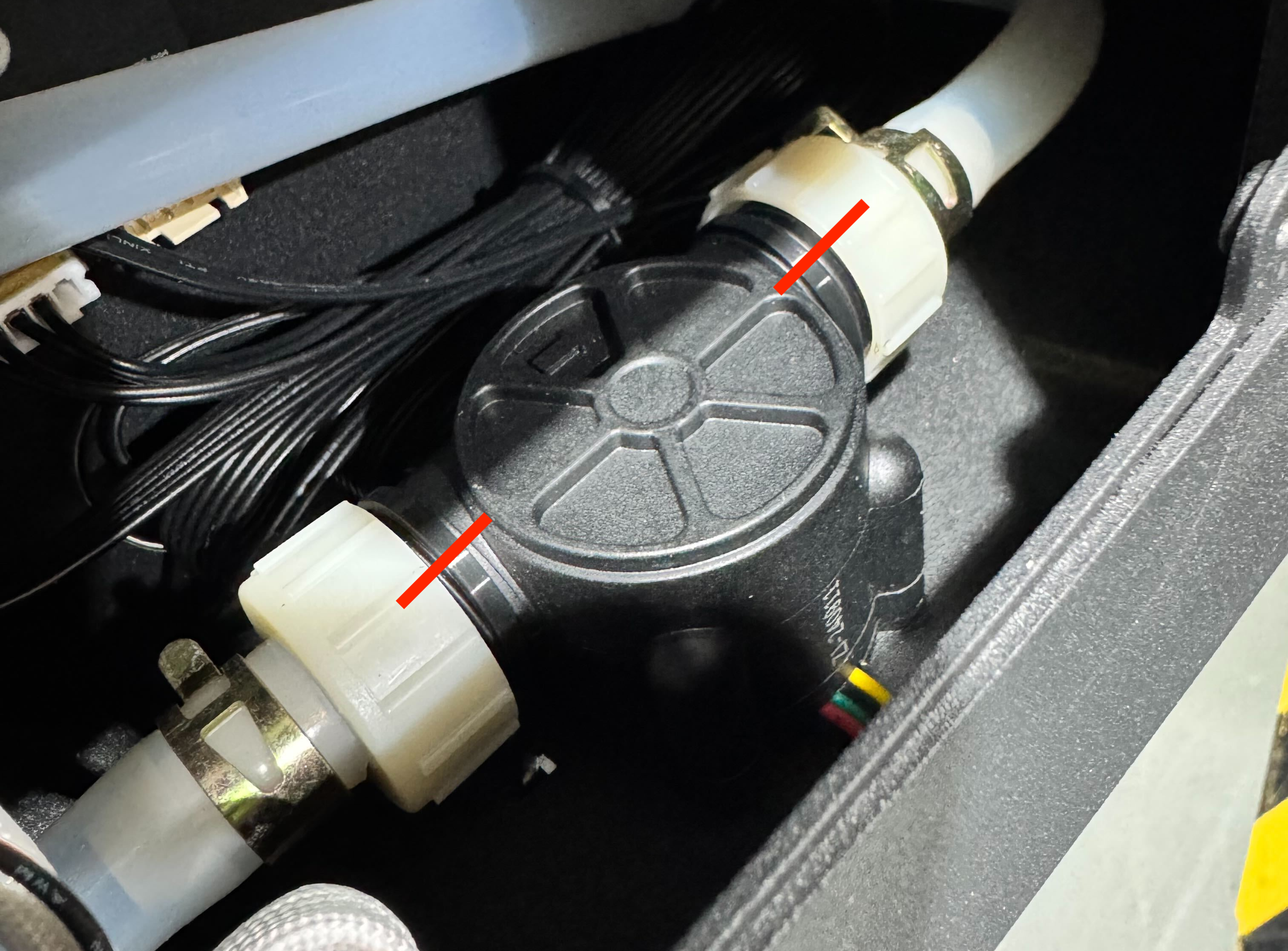

Nehmen Sie die Wasserpumpe heraus und schneiden Sie die Kabelbinder ab oder verschieben Sie die Schlauchschellen, falls vorhanden.
Kabelbinder
Schlauchschellen
Schritt 12

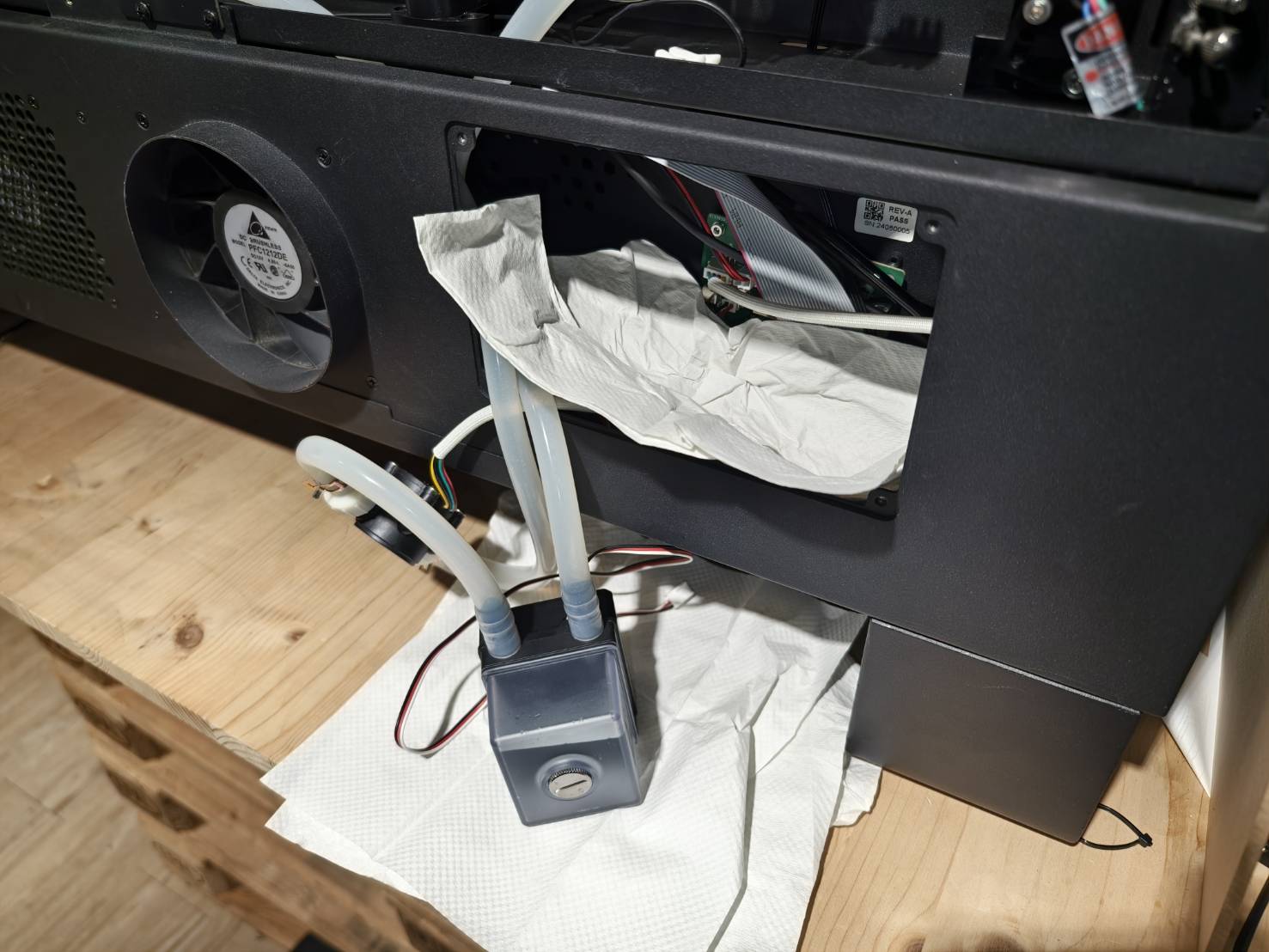

Legen Sie einige Lappen oder Papiertücher in die Maschine und auf den Arbeitstisch.
Schritt 13
Lösen Sie die Wasserschläuche von der Pumpe mithilfe einer Serviette und einer Zange.
Die Serviette dient dazu, Beschädigungen oder Brüche am Wasserschlauch zu vermeiden.
(Führen Sie diesen Vorgang in einem Behälter durch, da beim Lösen eines Wasserschlauchs sofort Wasser austreten wird.)
Schritt 14
Befestigen Sie die Wasserschläuche an der neuen Wasserpumpe.
Wenn Ihre Maschine über Schlauchschellen verfügt, verschieben Sie diese bitte zum Wassereinlass und -auslass der Wasserpumpe.
Falls nicht, fahren Sie bitte mit Schritt 14.1.
Schritt 14.1 (Optionaler Schritt)
Wenn Kabelbinder vorhanden sind, binden Sie die Wasserschläuche wie im Video gezeigt zusammen.
Falls nicht verfügbar, überspringen Sie diesen Schritt.
Schritt 15
Montieren Sie die neue Wasserpumpe zusammen mit der Halterung.
Die Halterung ist richtungsgebunden. Bitte beachten Sie das Video unten.
Schritt 16
Setzen Sie den Durchflusssensor wieder in die Maschine ein und verbinden Sie das Kabel der Wasserpumpe mit der Platine.
Schritt 17
Schrauben Sie die Schraube des roten Laserpointerhalters wieder fest.
Schritt 18
Bitte befolgen Sie die untenstehende Anleitung zum Befüllen mit Wasser.
Kühlwasserwechsel
Schritt 19
- Bitte führen Sie einen Durchflusstest durch, um zu überprüfen, ob der Wert normal ist. Er sollte 3 L/min oder mehr betragen.
(Maschinenbedienfeld > Maschine > Hardware-Einstellungen > Durchflusstest)
- Wenn Ihr Wert unter 3 L/min liegt, lesen Sie bitte die folgende Anleitung zur Fehlerbehebung.
#900 Kühler aus/Kühlsystemfehler
Schritt 20

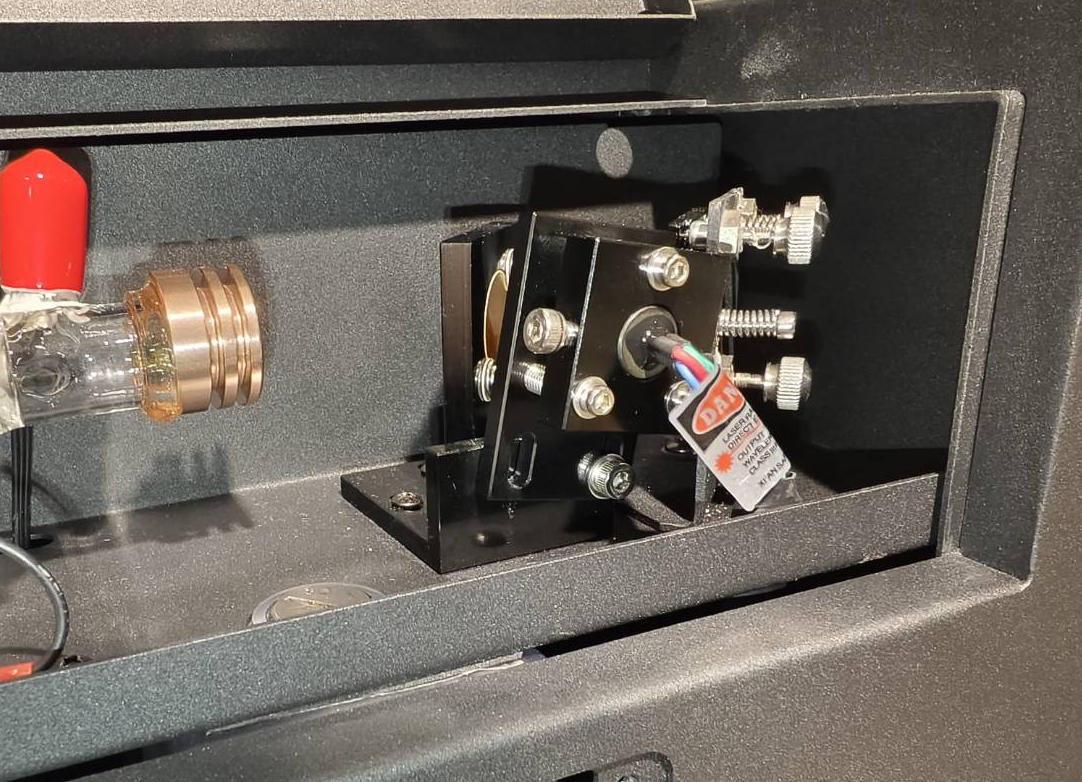

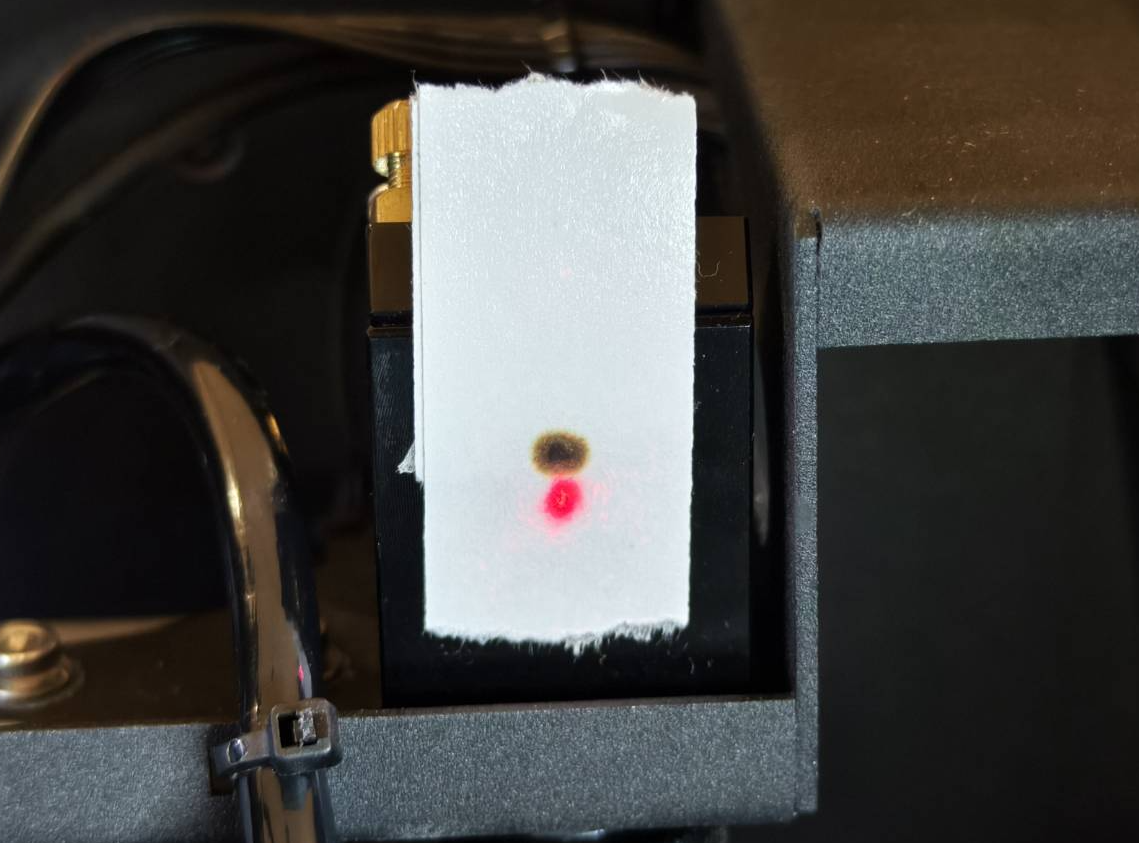

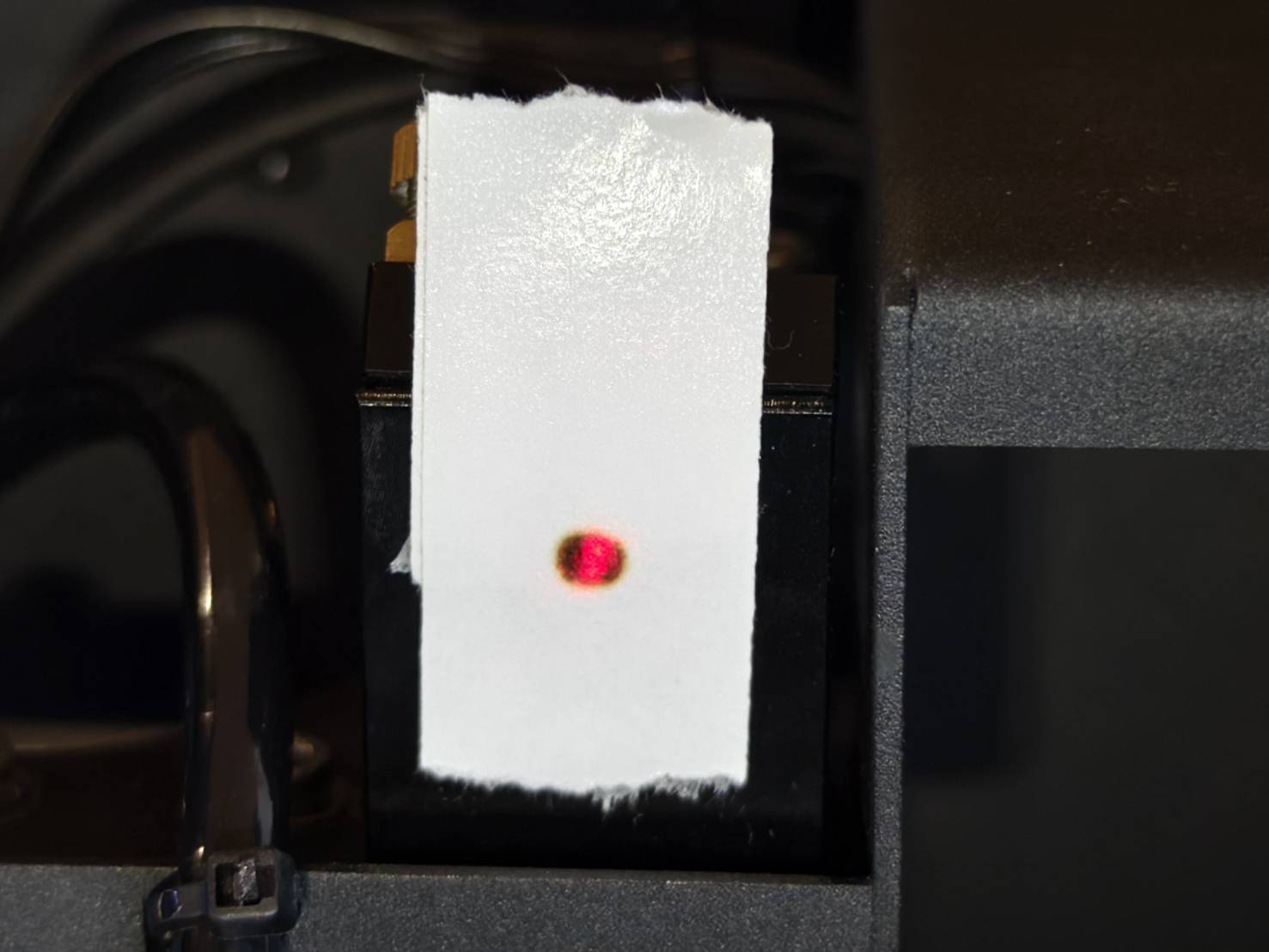

Da der rote Laserpointerhalter bewegt wurde, überprüfen Sie bitte, ob der rote Laserpunkt und die Brennmarkierung übereinstimmen.
Dieser Schritt prüft, ob die Bahnen des roten Lasers und des eigentlichen CO2-Lasers übereinstimmen und korrekt ausgerichtet sind.

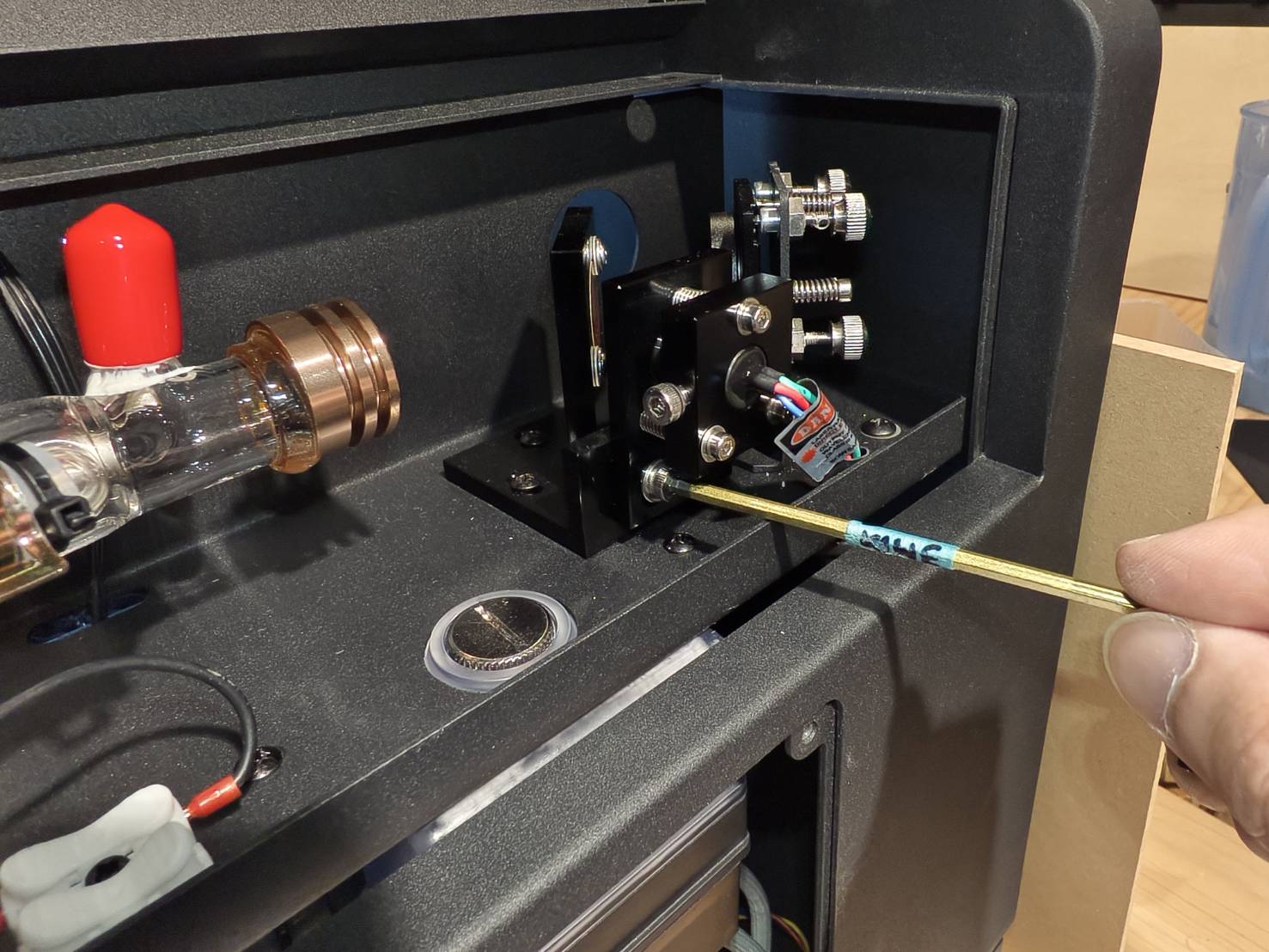

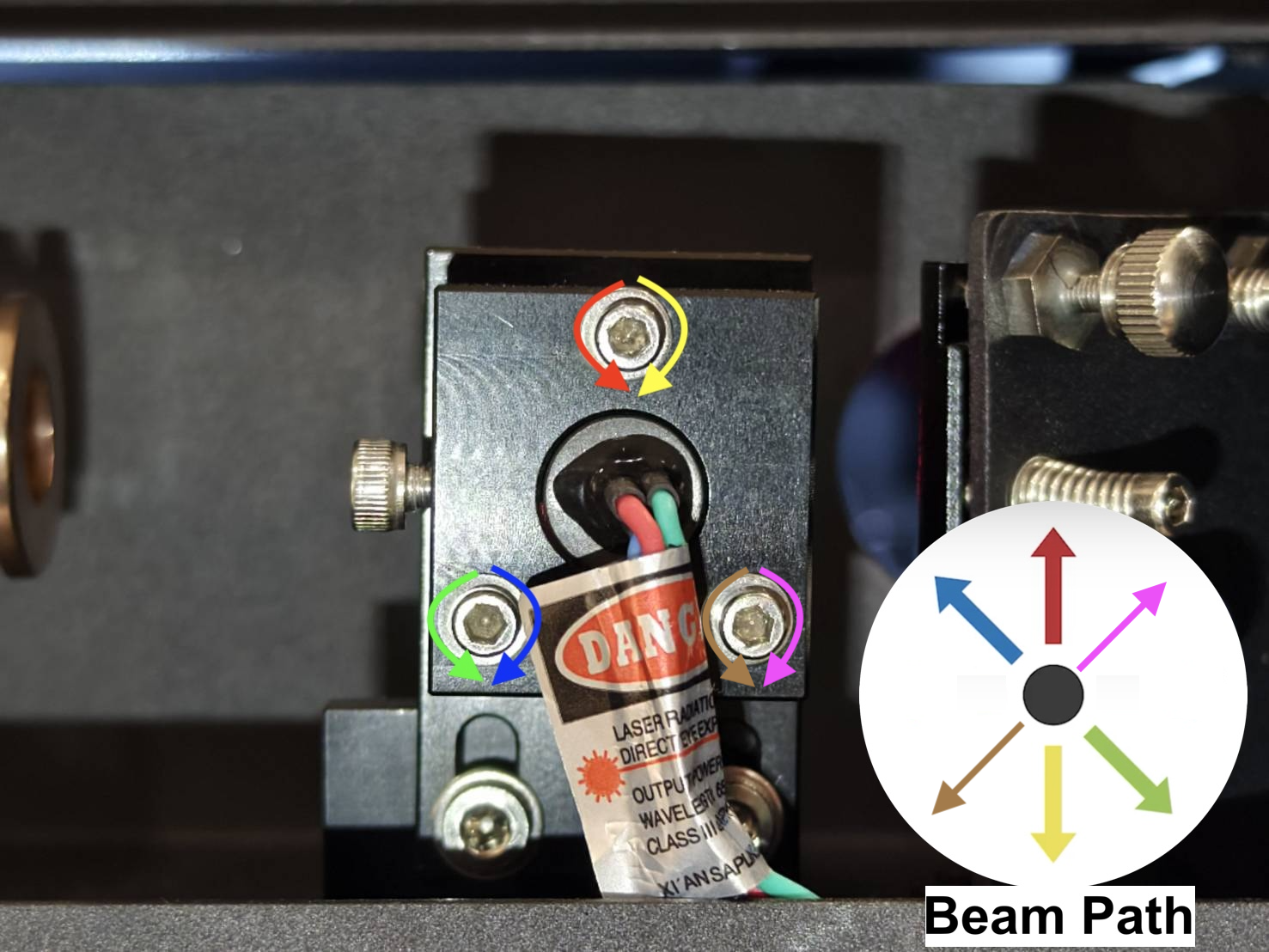

Wenn sie nicht ausgerichtet sind, justieren Sie den roten Lichtemitter mit einem 2,5-mm-Inbusschlüssel.
| ||||||||
|
Schritt 21
Schließen Sie die hintere Abdeckung und schrauben Sie sie fest.
Schritt 22
Montieren Sie die Platte wieder.
#END
