Beambox II - Austausch des Durchflusssensors

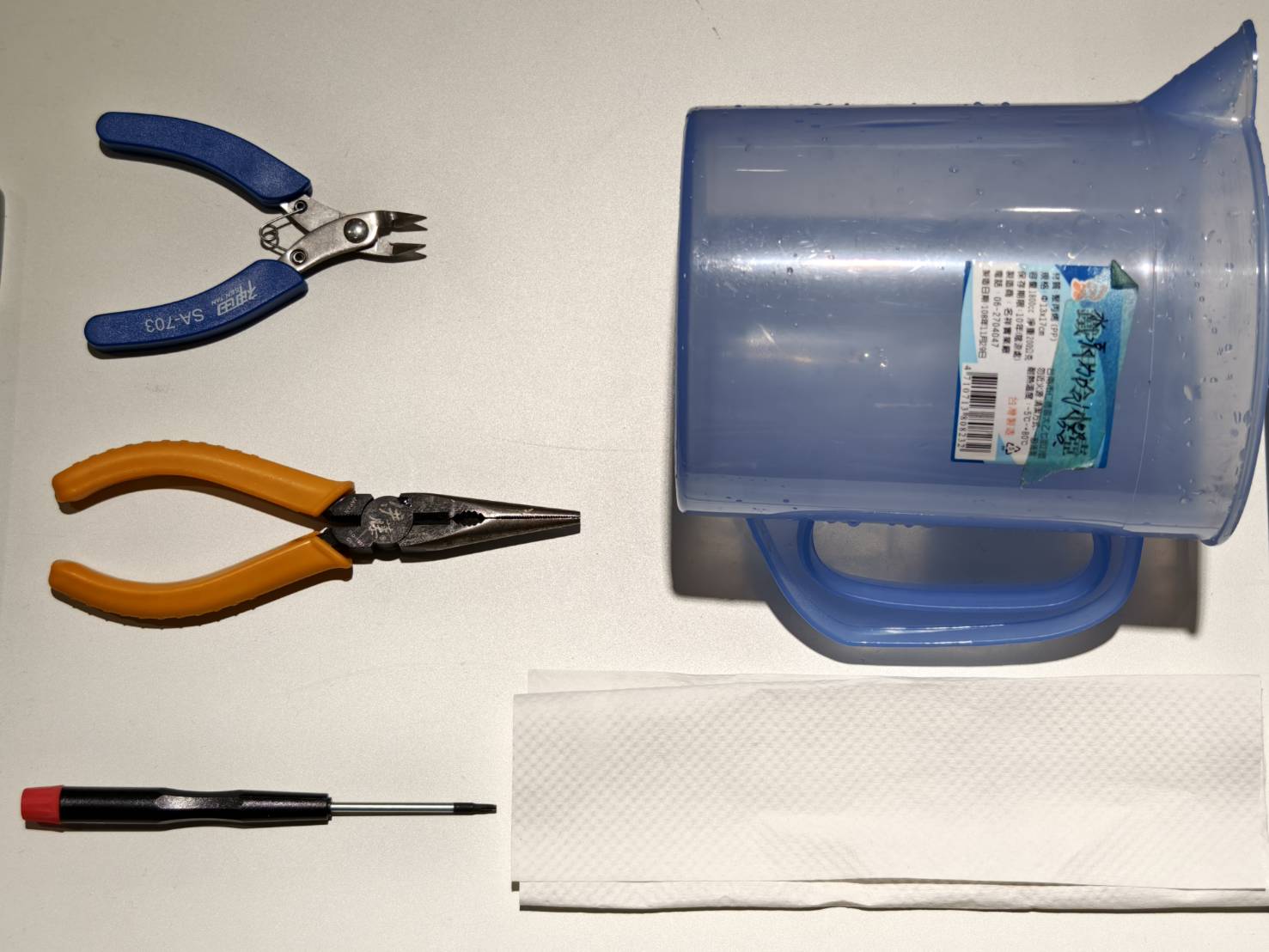

Werkzeuge

Schritt 1

Schalten Sie das Gerät aus und entfernen Sie das Netzkabel.

Schritt 2

Öffnen Sie die Abdeckung der Wasserpumpe mit dem Torx-Schraubendreher.

Schritt 2.1

Dieser Schritt ist optional.

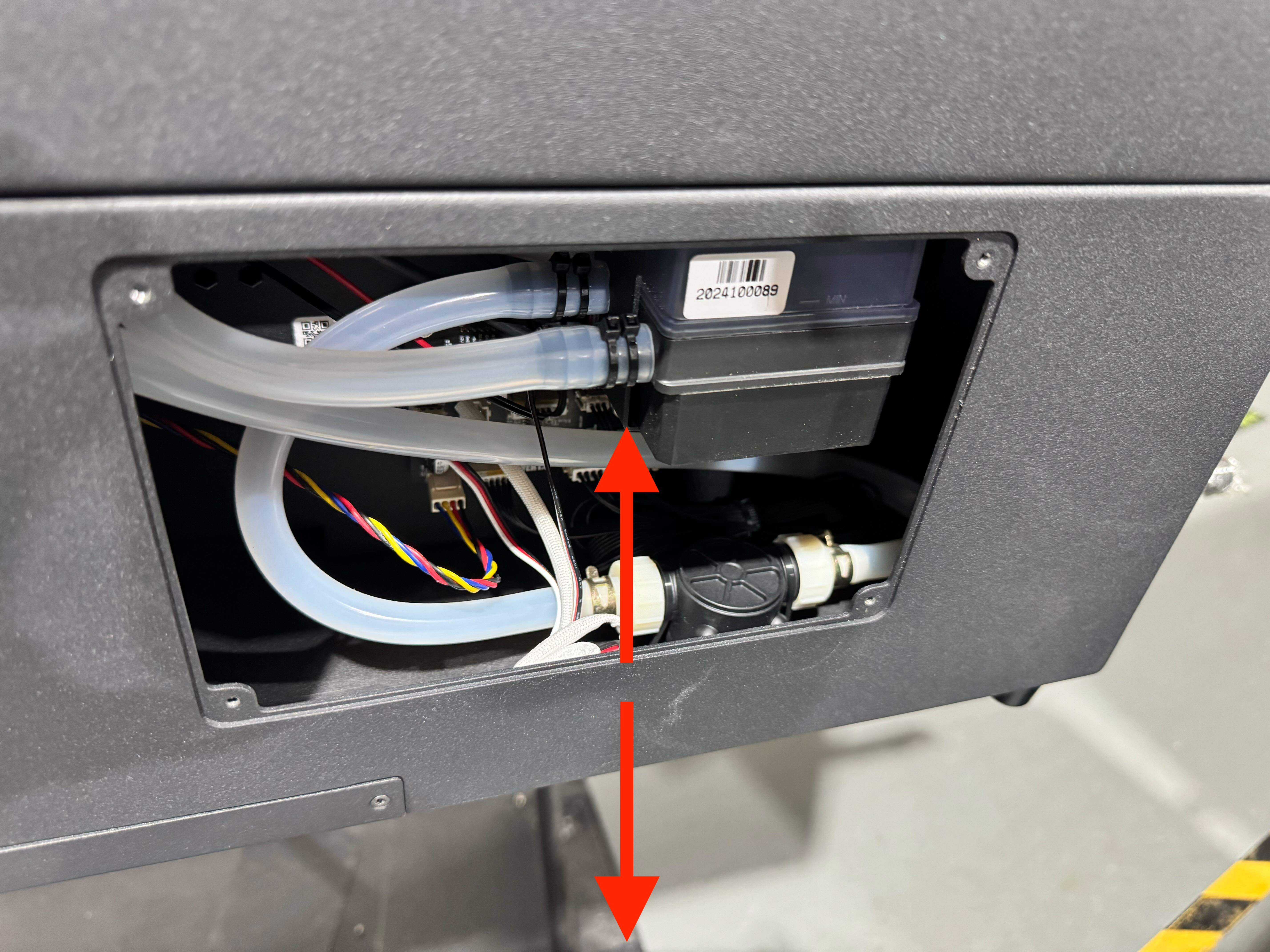

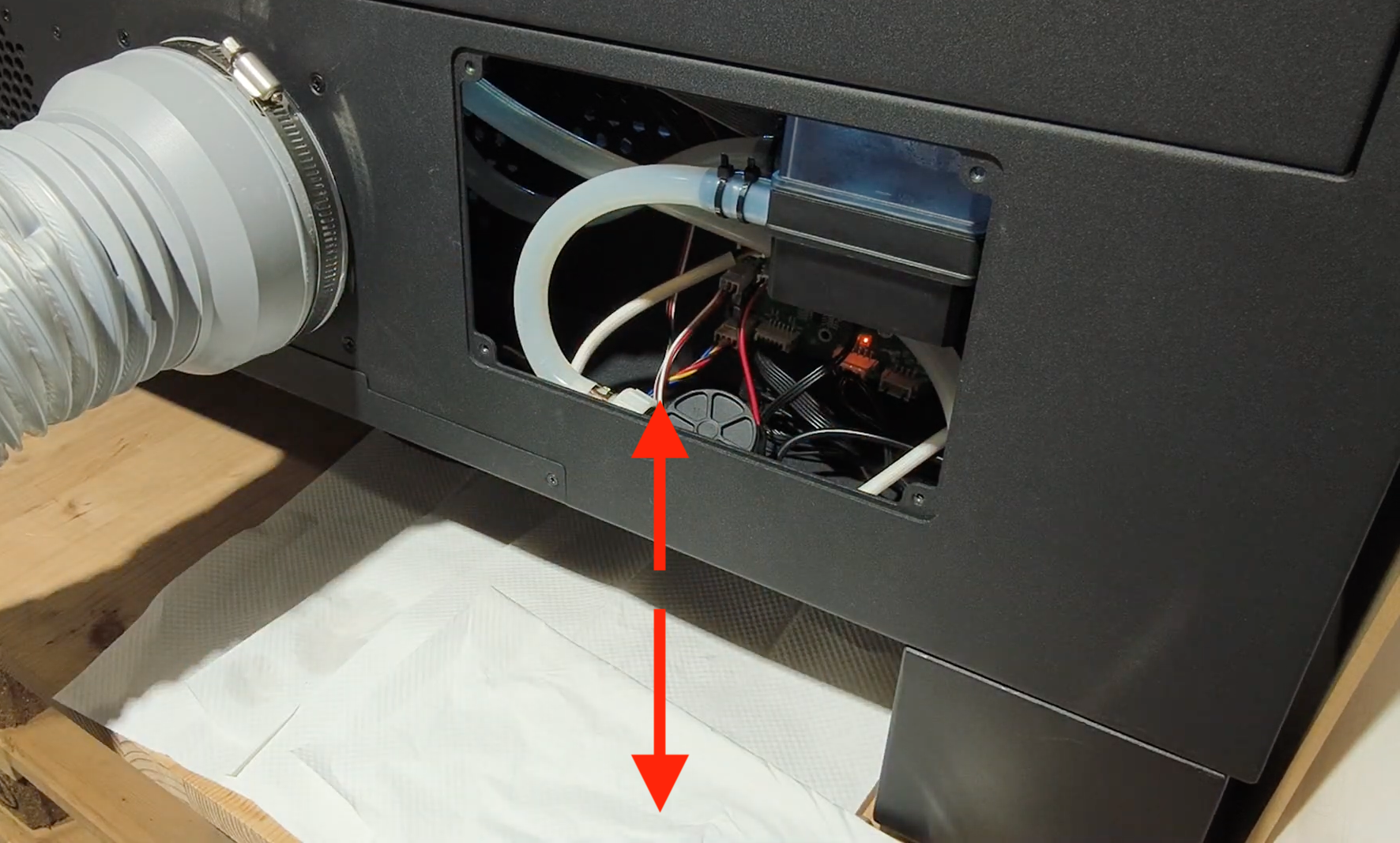

Heben Sie das Gerät an, um mehr Platz darüber und darunter zu schaffen, oder schieben Sie es an den Rand des Tisches.

Schritt 3

Durchtrennen Sie die beiden Kabelbinder, damit der Durchflusssensor frei beweglich wird.
Wenn Ihr Durchflusssensor nicht befestigt ist, überspringen Sie diesen Schritt.

Schritt 4

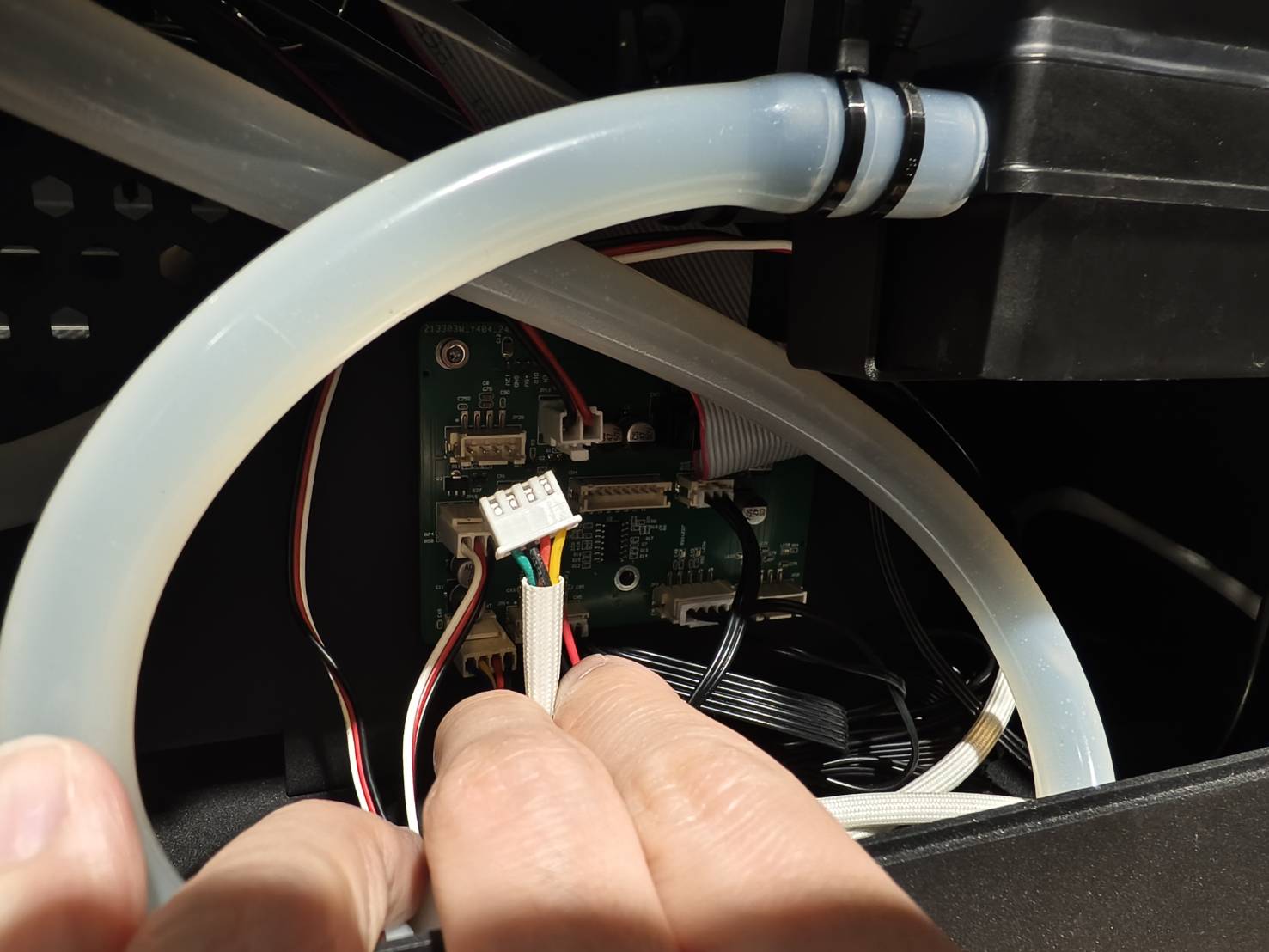

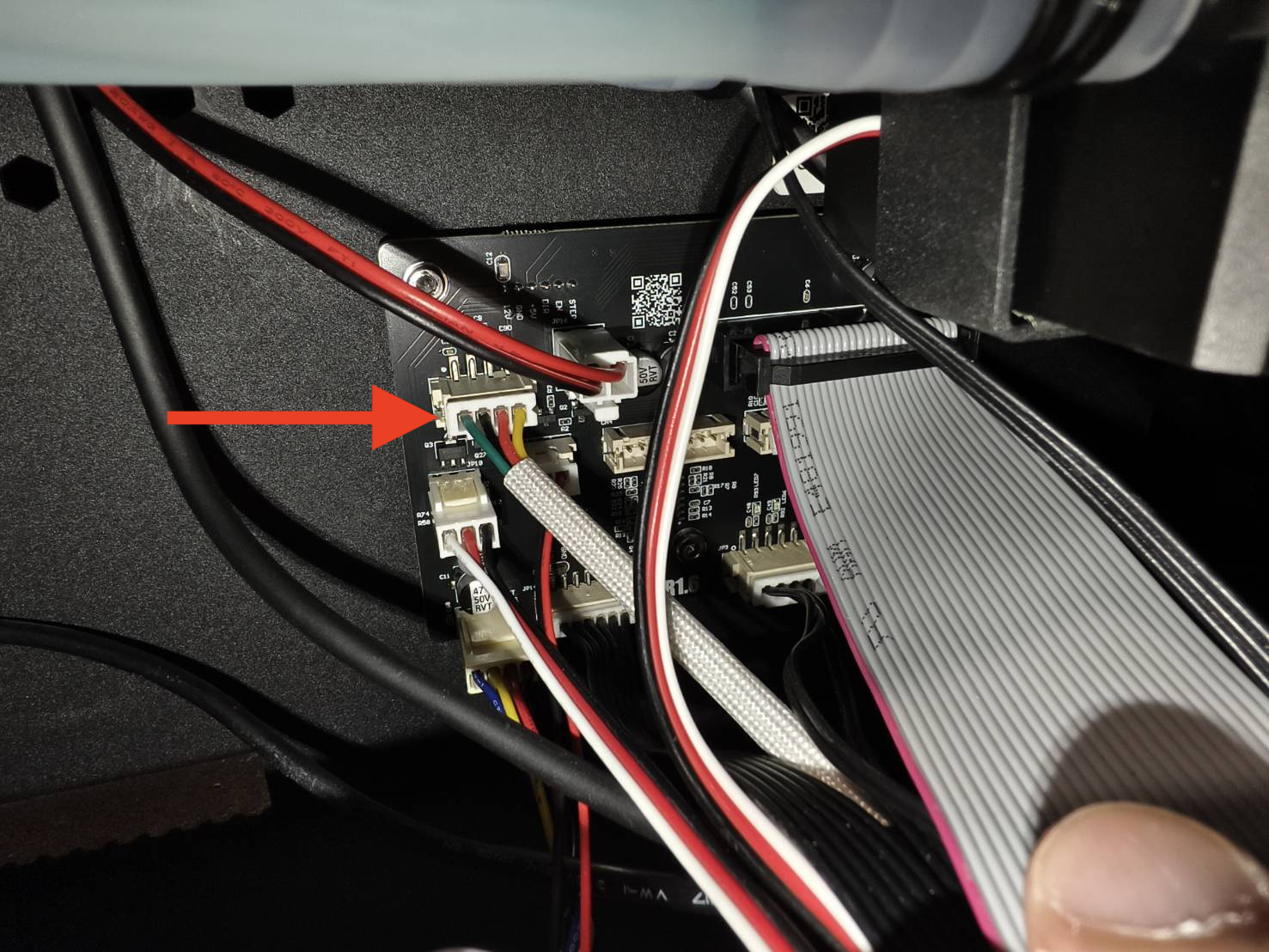

Trennen Sie das Kabel des Durchflusssensors.
(Falls Ihre Platine von den folgenden Abbildungen abweicht, beachten Sie bitte das Schaltbild für die aktuelle Konfiguration.)

Schritt 5

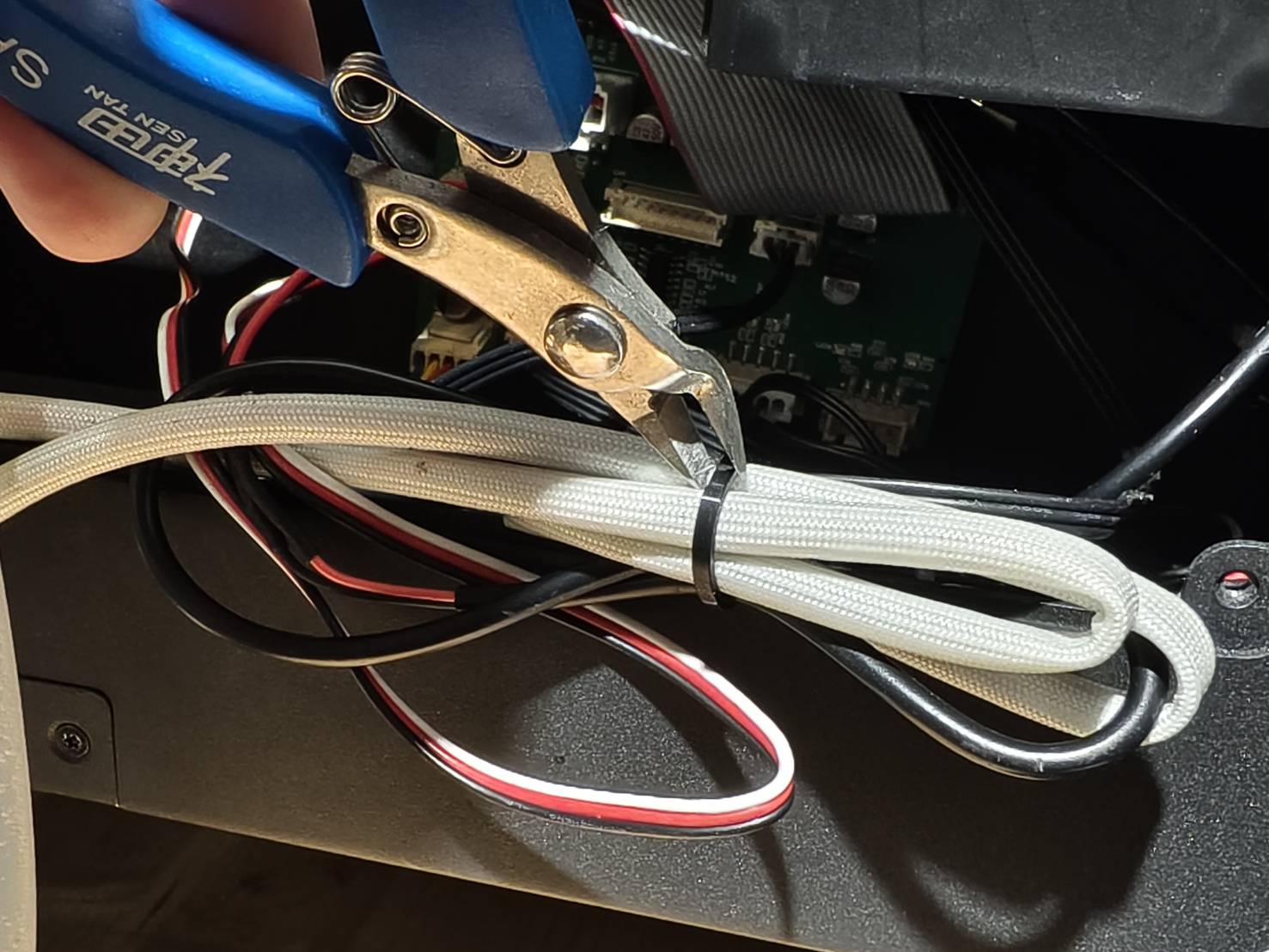

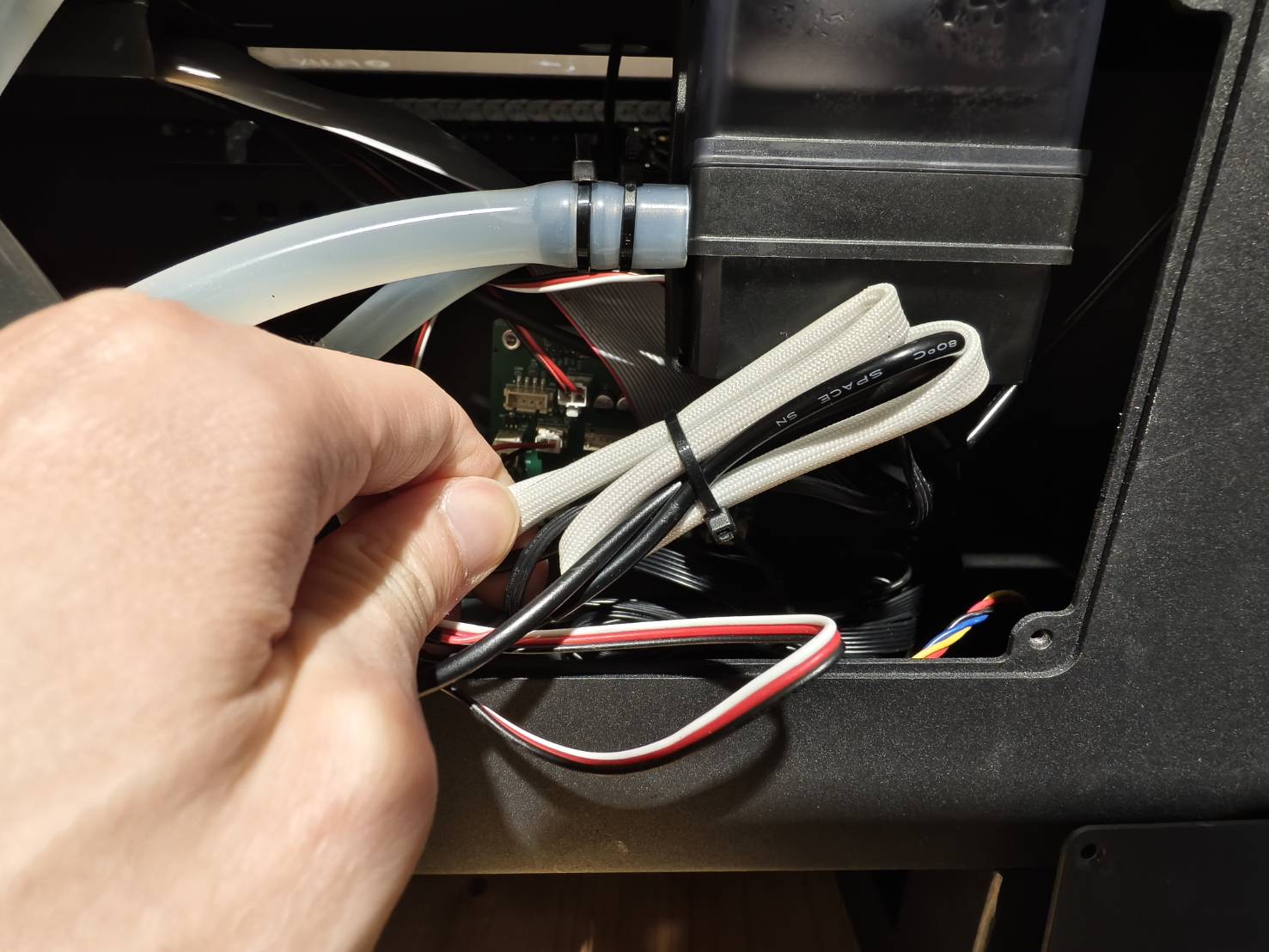

Durchtrennen Sie den Kabelbinder, falls das Kabel des Durchflussmessers mit anderen Kabeln gebündelt ist.
Falls nicht, überspringen Sie diesen Schritt.

Schritt 6

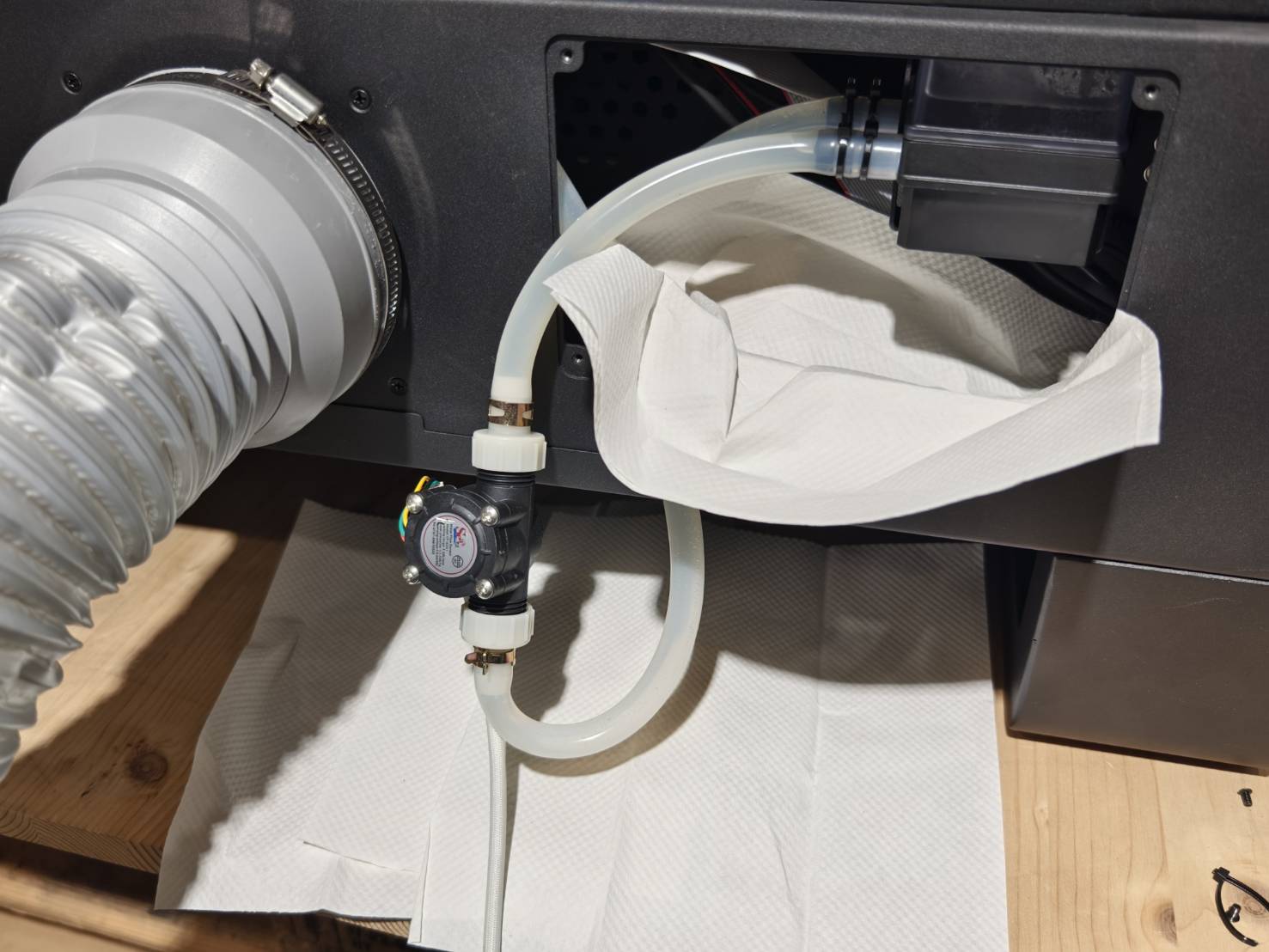

Legen Sie ein Tuch oder Papiertücher unter den Durchflusssensor und auch einige auf den Tisch.

Schritt 7

Stellen Sie den Wasserbehälter unter den Durchflusssensor.

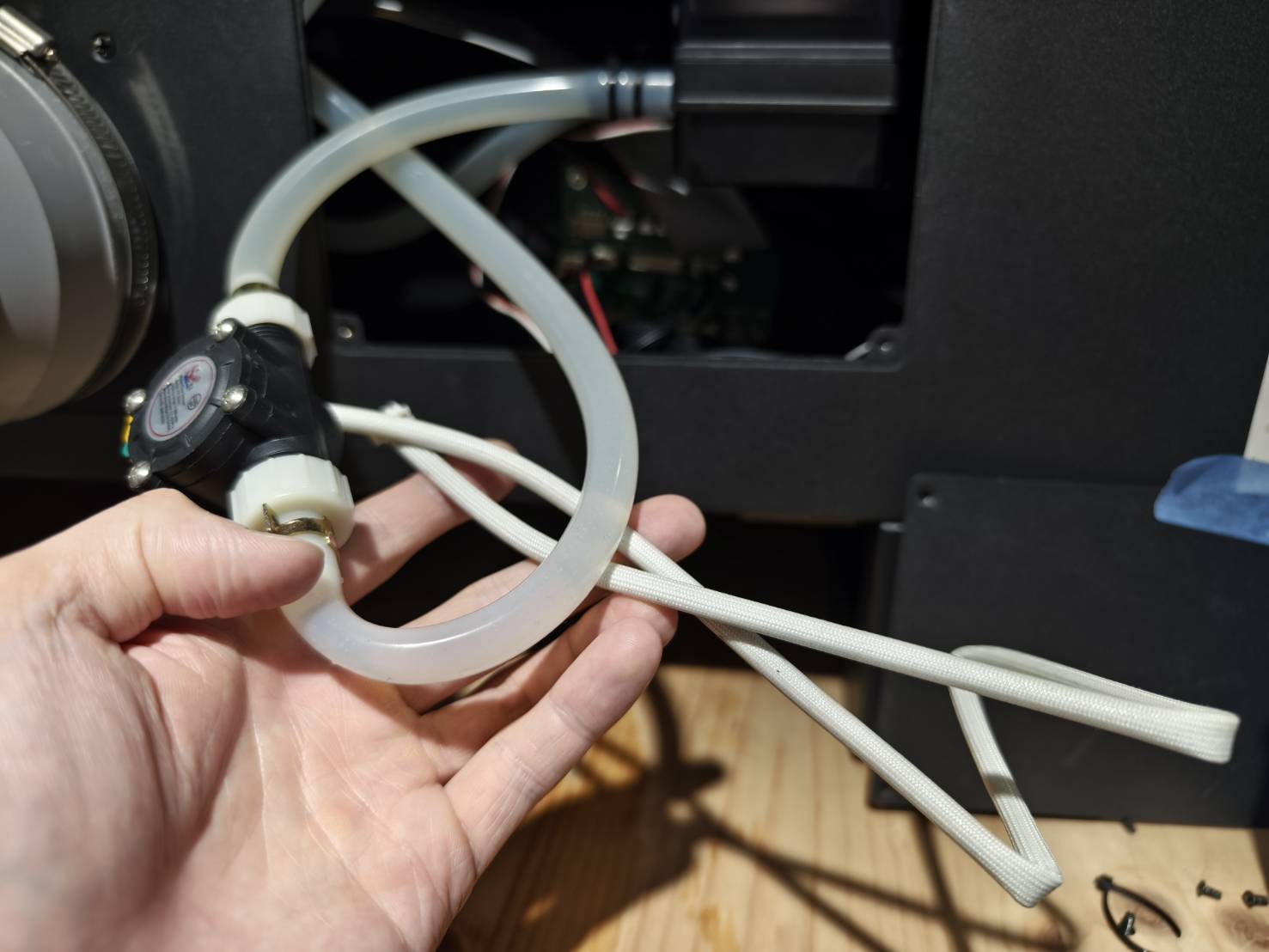

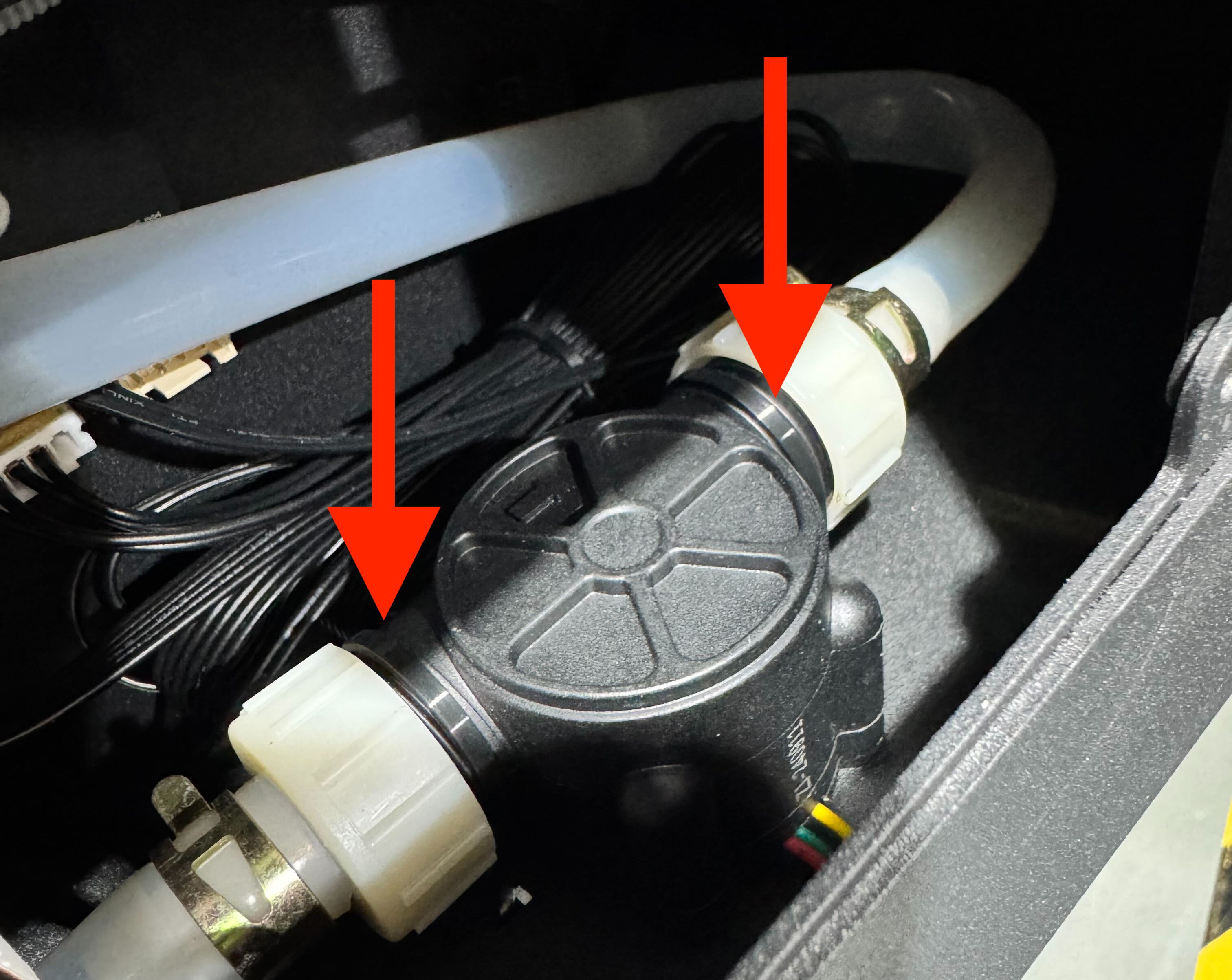

Schieben Sie die Metallklemmen zur Seite, um beide Wasserschläuche vom Durchflusssensor zu lösen.
(Bitte beachten Sie, dass beim Abziehen der Schläuche Wasser austreten kann. Führen Sie diesen Vorgang unbedingt über dem Wasserbehälter durch.)

Schritt 8

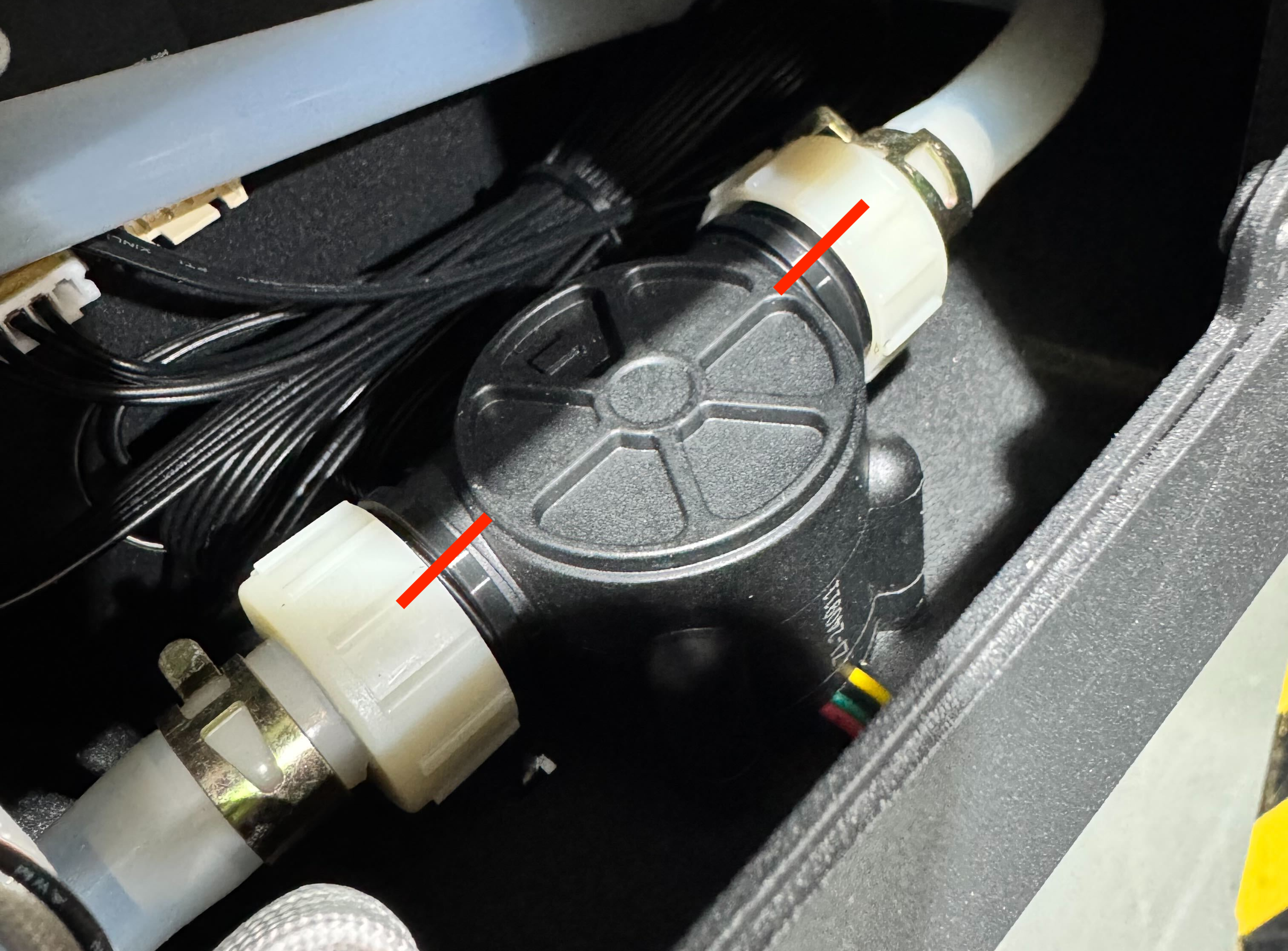

• Entfernen Sie beide Anschlüsse vom Durchflusssensor.

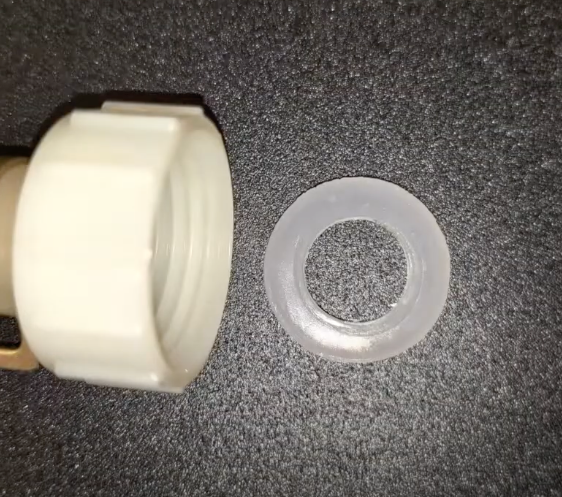

• In jedem Anschluss befindet sich ein Gummidichtring. Achten Sie darauf, dass dieser beim Entfernen der Anschlüsse nicht verloren geht.


Schritt 9

Montieren Sie die Anschlüsse am neuen Durchflusssensor. Vergewissern Sie sich, dass die Gummidichtringe korrekt eingesetzt sind.

Schritt 10

Schließen Sie das Kabel des neuen Durchflusssensors an und platzieren Sie ihn im Inneren der Maschine.

Schritt 11 (Optionaler Schritt)

Falls Sie Kabelbinder zur Hand haben, können Sie die Kabel damit ordentlich bündeln.
Wenn keine Kabelbinder verfügbar sind, können Sie diesen Schritt überspringen.

Schritt 12

Bitte befolgen Sie die nachstehende Anleitung zum Befüllen mit Wasser.
Kühlwasserwechsel

Schritt 13

• Bitte führen Sie einen Durchflusstest durch, um zu überprüfen, ob der Wert normal ist. Er sollte 3 L/min oder mehr betragen.
  (Maschinenbedienfeld > Maschine > Hardware-Einstellungen > Durchflusstest)




• Wenn Ihr Wert unter 3 L/min liegt, beachten Sie bitte die folgende Anleitung zur Fehlerbehebung.
  #900 Kühler aus/Störung des Kühlsystems

Schritt 14 (Optionaler Schritt)

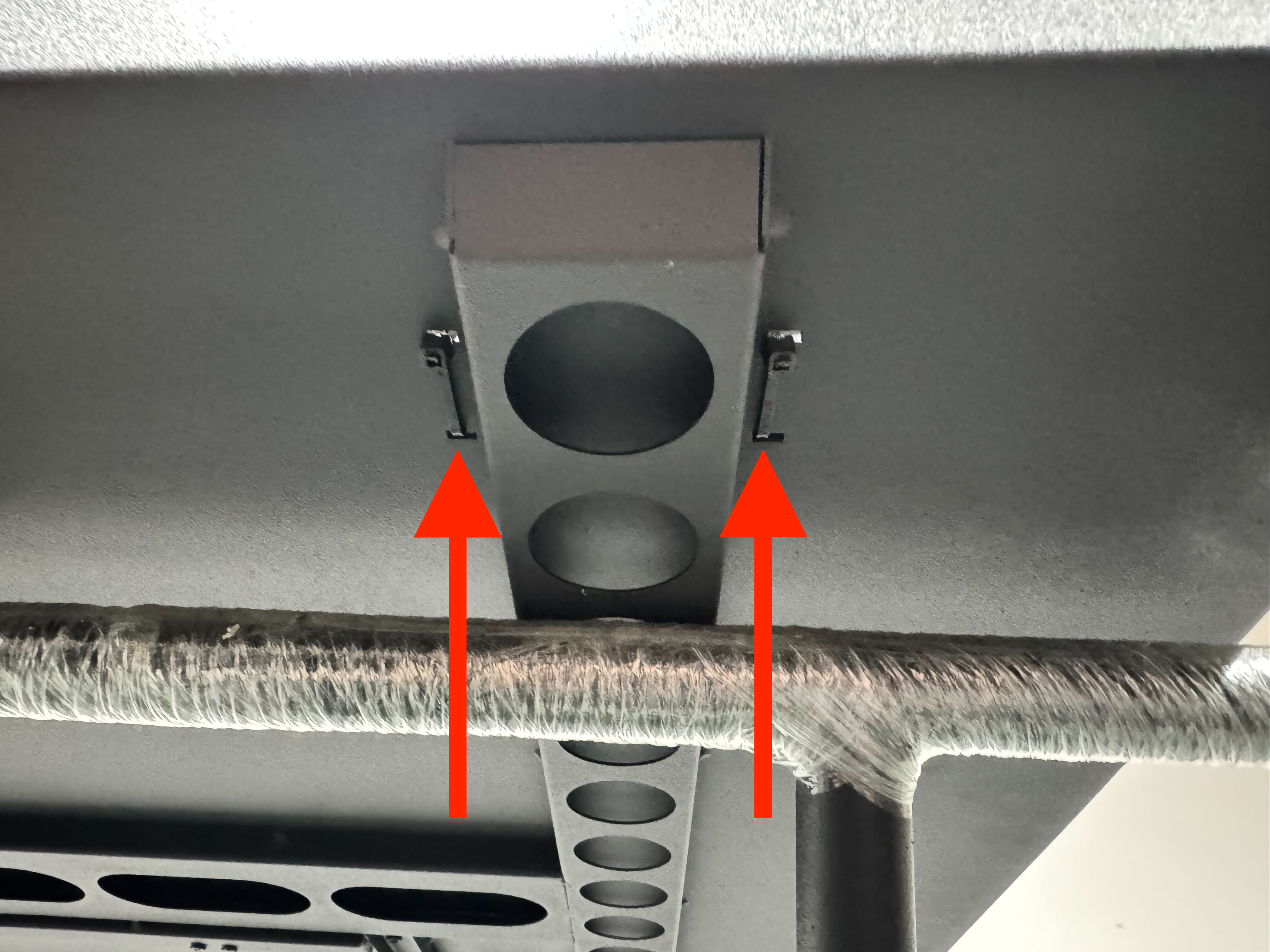

Falls Sie Kabelbinder zur Hand haben, können Sie den Durchflusssensor damit befestigen.
Die Kabelbinder werden durch den Boden der Maschine geführt.
Wenn keine Kabelbinder verfügbar sind, können Sie diesen Schritt überspringen.

Schritt 15

Montieren Sie die Abdeckplatte wieder.
