Beambox II - Austausch der Laserröhre

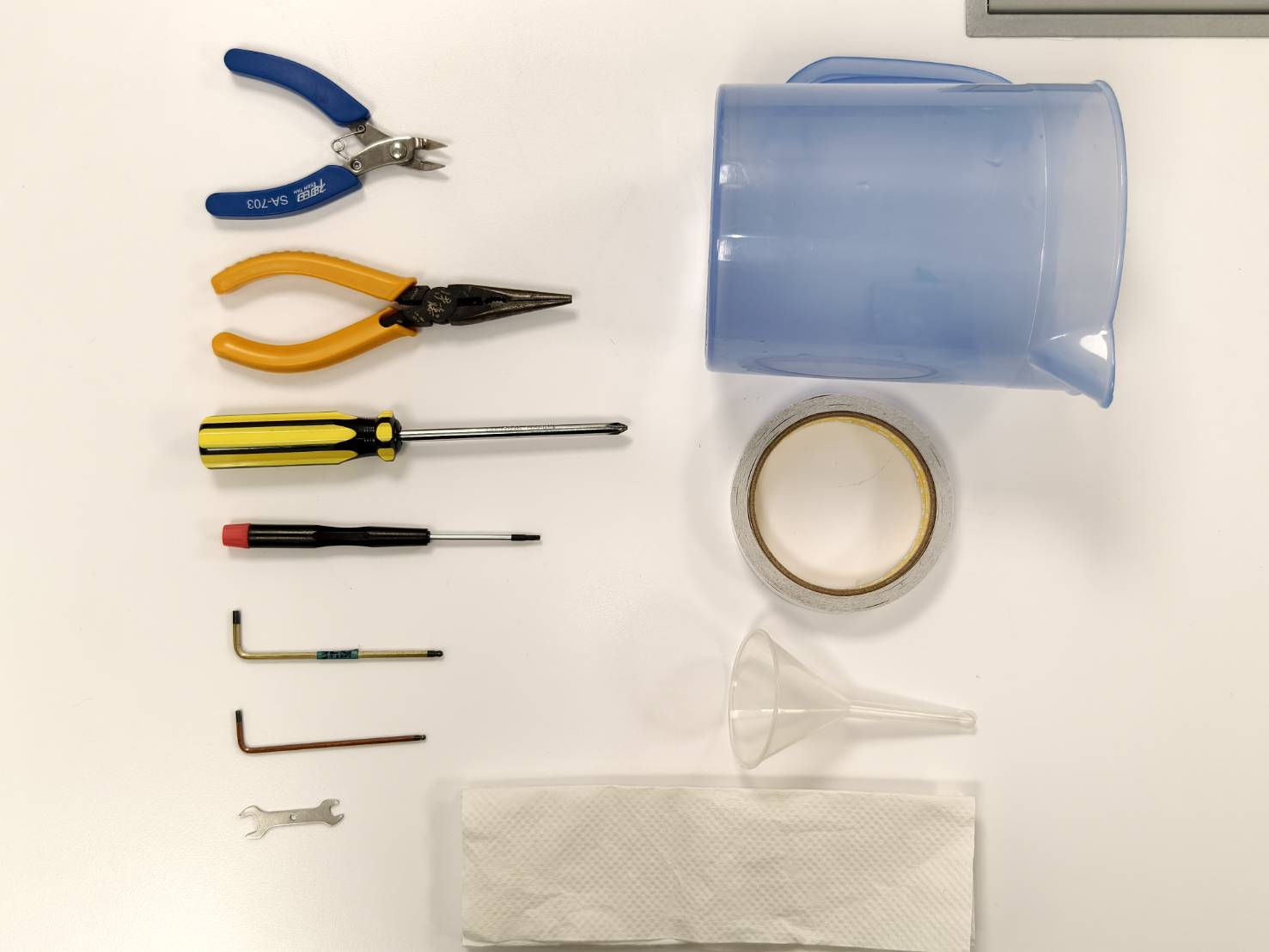

Werkzeuge

Schritt 1

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.

Schritt 2

Lösen Sie mit einem Schraubendreher die Schrauben an der Geräterückseite und öffnen Sie anschließend die hintere Abdeckung.

Schritt 3

Trennen Sie das Erdungskabel der Laserröhre.

Schritt 4

• Trennen Sie die Kabel der Laserröhre und des Laser-Netzteils.

Schritt 5

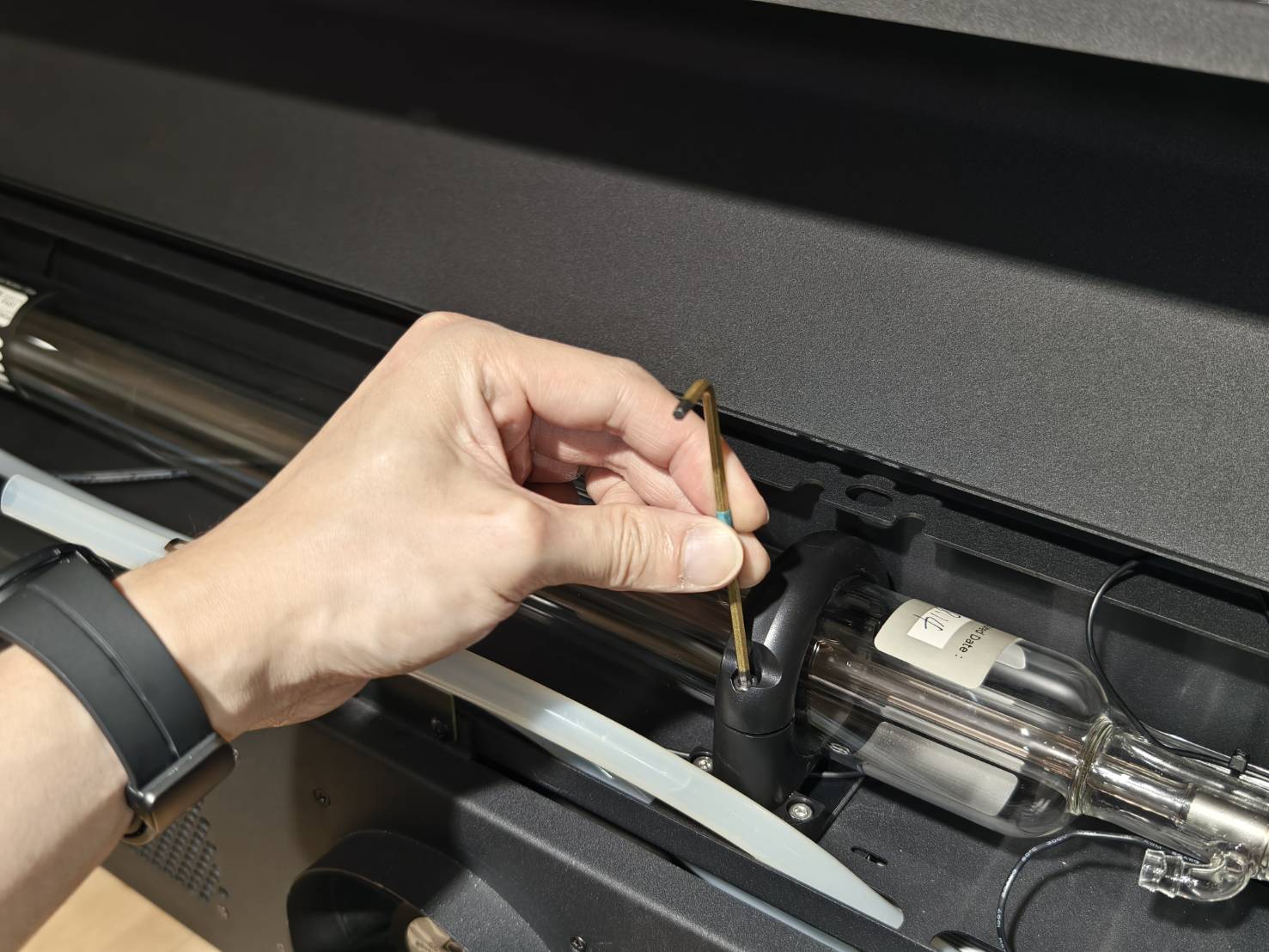

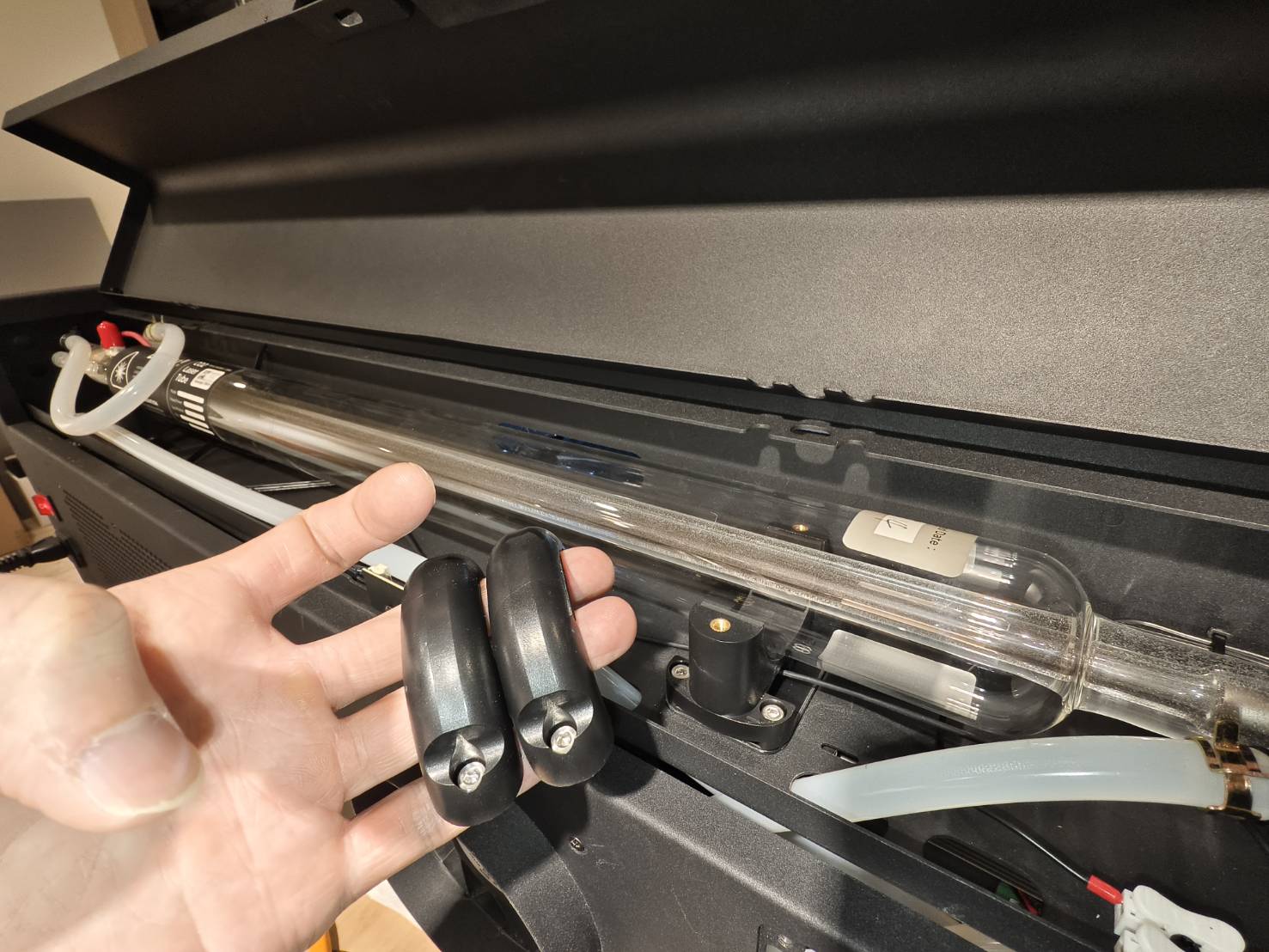

Entfernen Sie die Halterungen der Laserröhre. (4 Stück 3mm Inbusschrauben)

Schritt 6

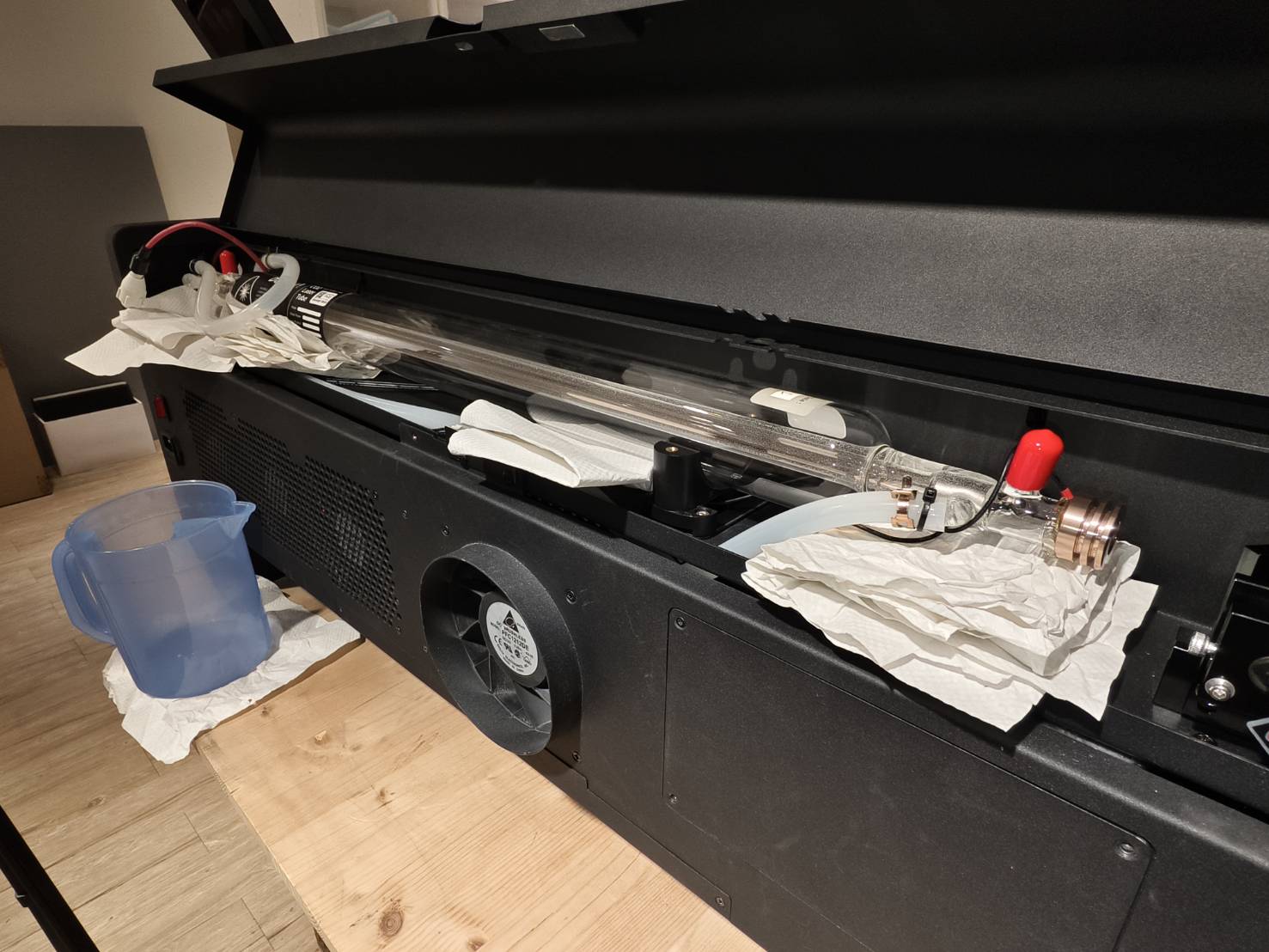

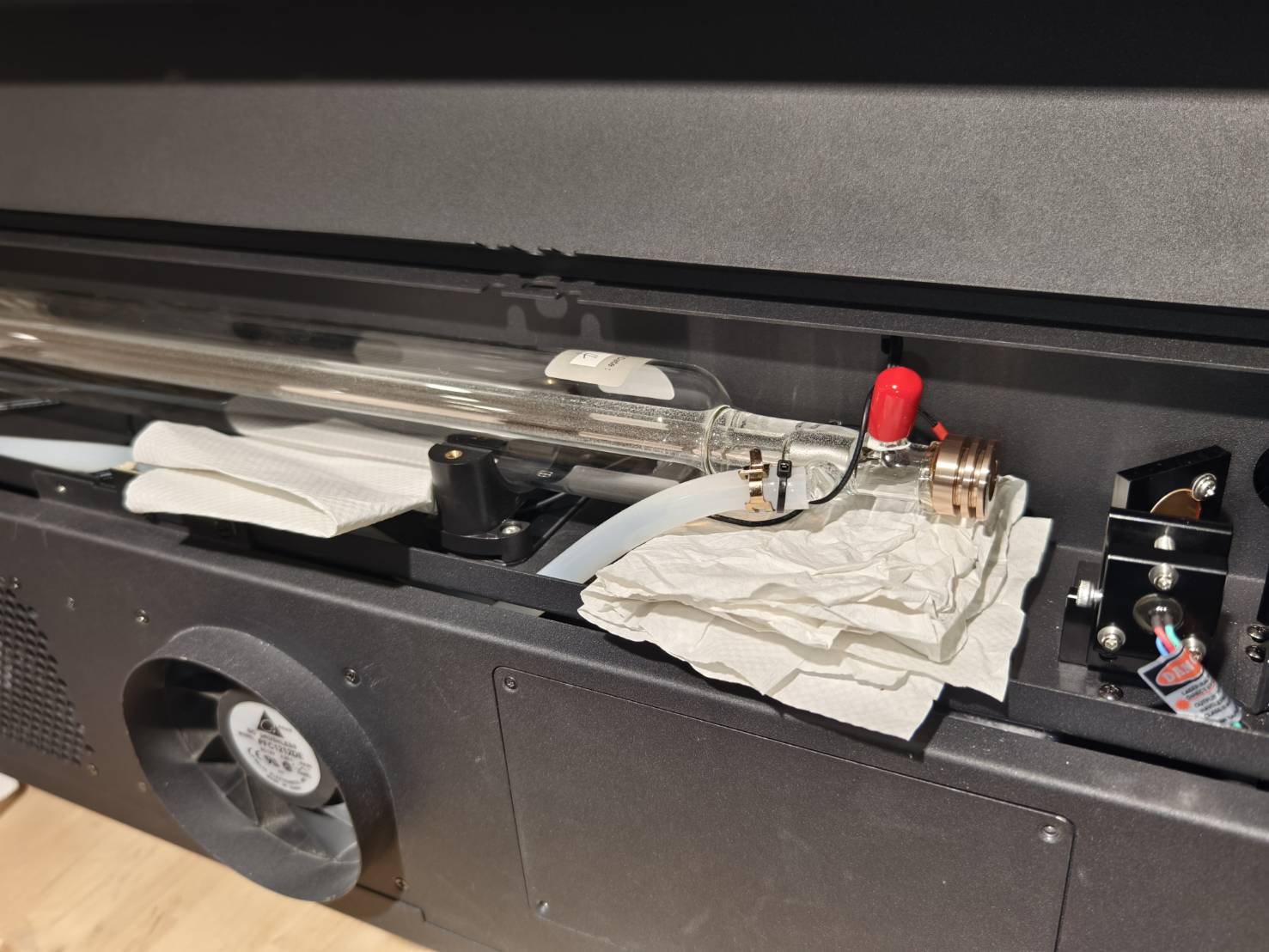

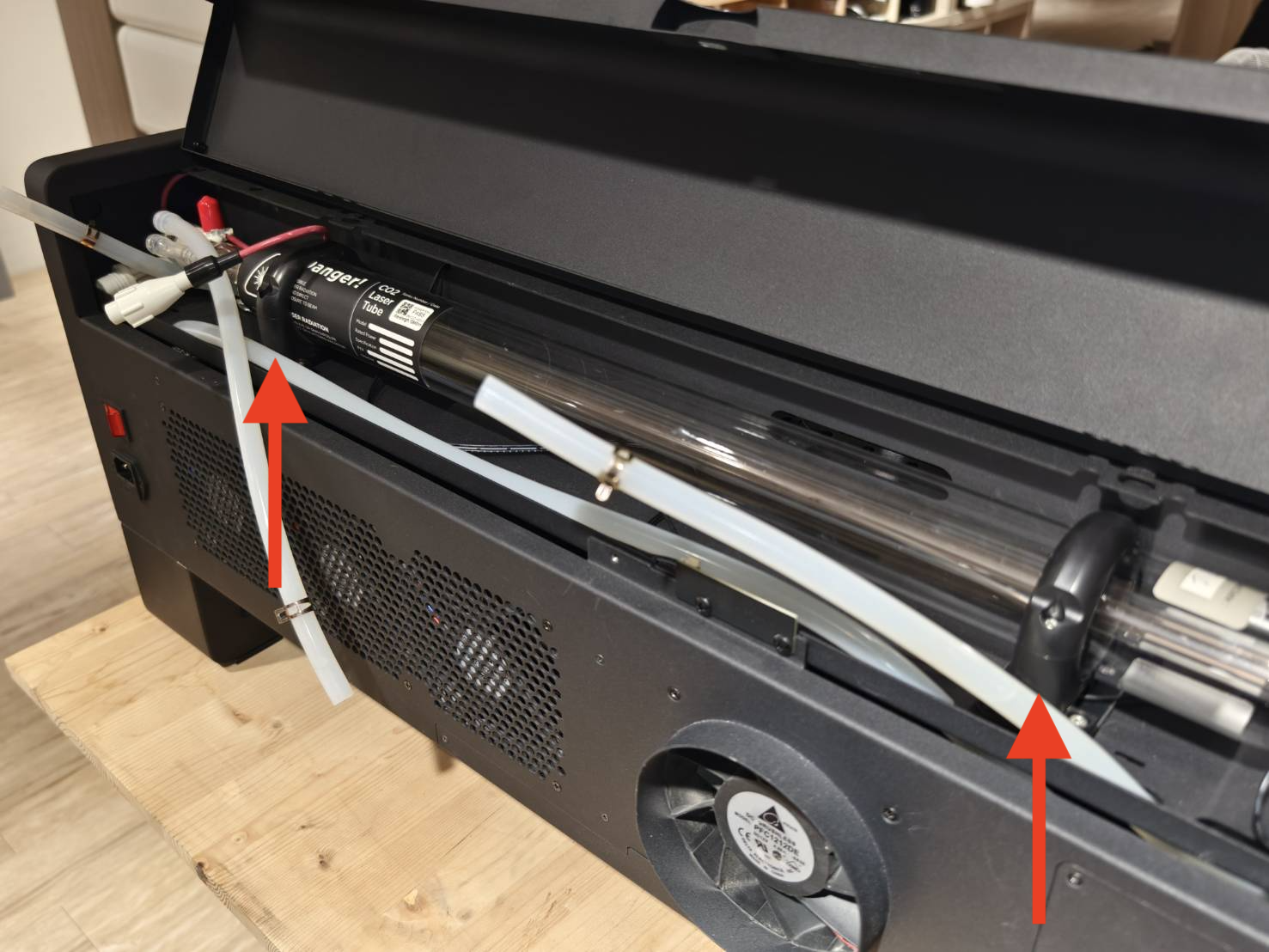

Legen Sie Lappen oder Papiertücher auf beiden Seiten der Laserröhre nahe den Wasserschläuchen und einige auf den Tisch.

Schritt 7

Lösen Sie die angeschlossenen Wasserschläuche auf der linken Seite der Laserröhre.
Nach dem Lösen wird Wasser austreten. Bitte halten Sie einen Behälter bereit, um das Wasser aufzufangen.

Schritt 8

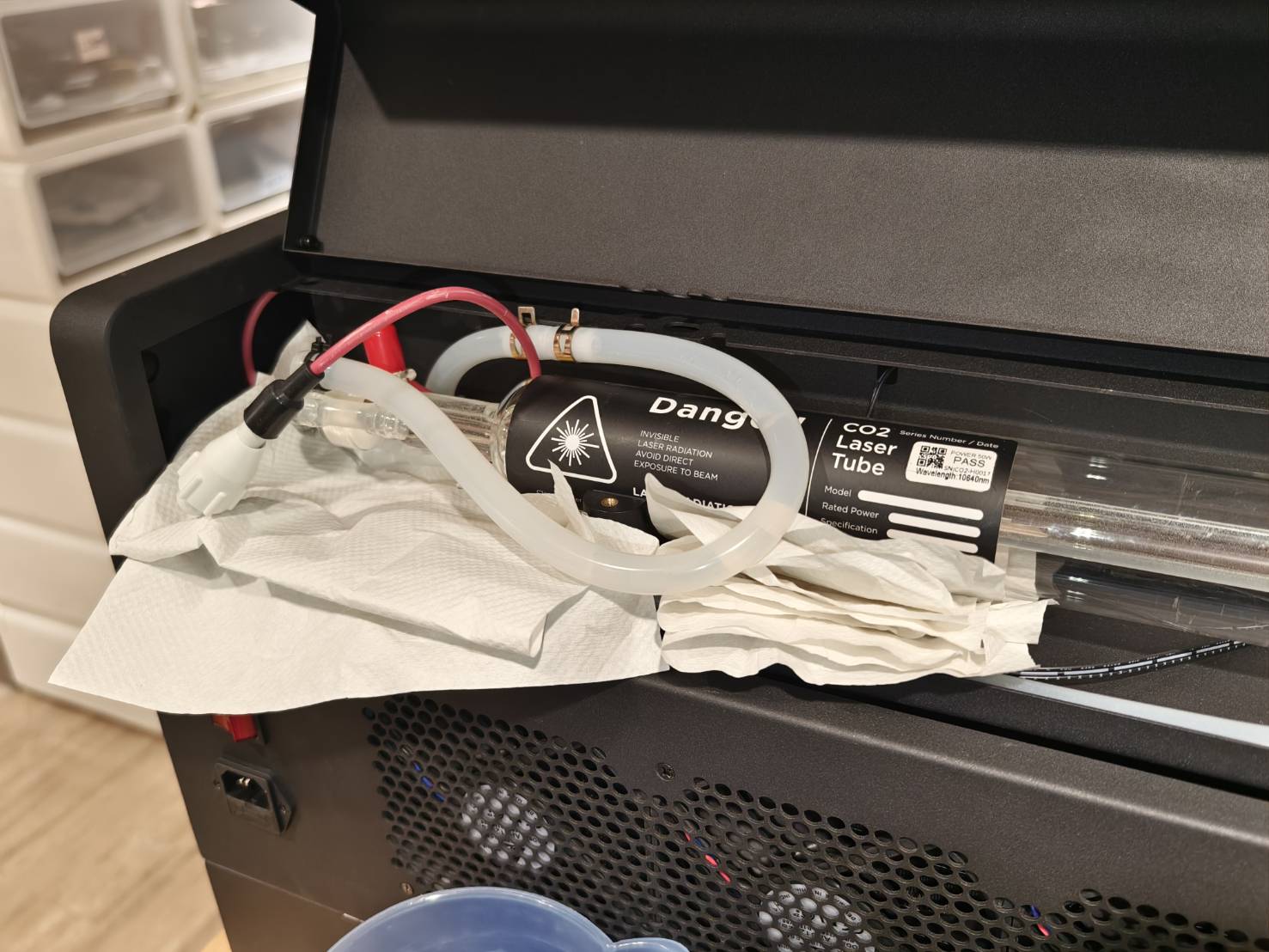

Entleeren Sie das Wasser aus der Laserröhre und entnehmen Sie die Laserröhre aus dem Gerät.

• Entfernen Sie die Schlauchschelle und durchtrennen Sie den Kabelbinder am Wasserschlauch auf der gegenüberliegenden Seite der Röhre.
• Heben Sie die Röhre an und lösen Sie vorsichtig den Wasserschlauch. Das Wasser wird auf der anderen Seite der Röhre abgelassen.
• Vergewissern Sie sich, dass sich der Wasserschlauch auf der linken Seite im Auffangbehälter befindet.

Schritt 9

Entfernen Sie den Wasserschlauch von der alten Laserröhre.

Schritt 10

Befestigen Sie den Wasserschlauch an der neuen Laserröhre.
Stellen Sie sicher, dass Sie ihn an der korrekten Seite mit dem weißen Anschluss anbringen.
Bitte beachten Sie das nachfolgende Video.

Schritt 11

Platzieren Sie die neue Laserröhre.

• Der weiße Anschluss befindet sich auf der linken Seite.

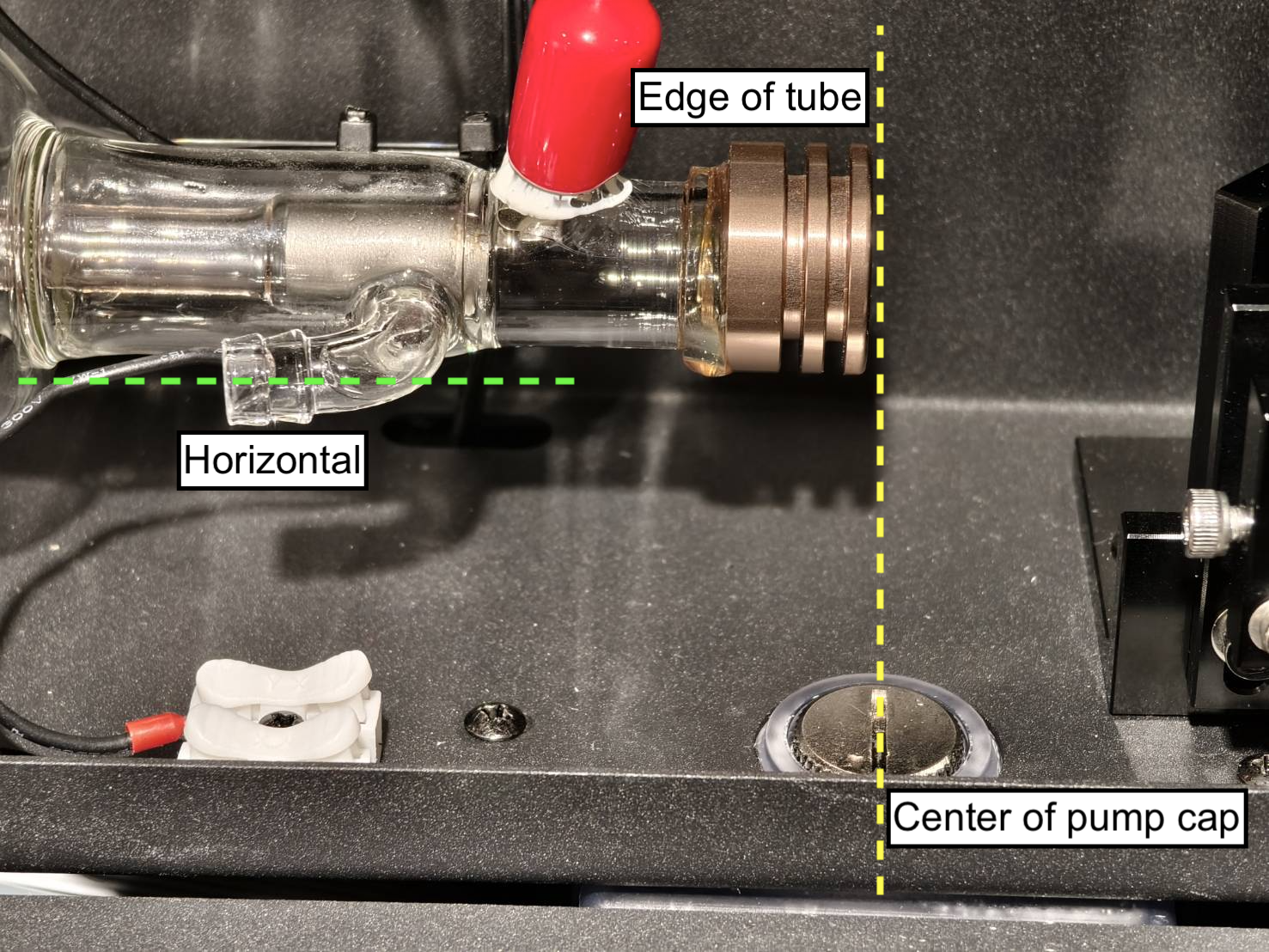

• Die empfohlene Position der Röhre ist so, dass die rechte Kante der Röhre mittig zur Wasserpumpenabdeckung ausgerichtet ist.
• Stellen Sie sicher, dass der Wassereinlass der Röhre waagerecht ausgerichtet ist.

Schritt 12

Montieren Sie die Laserröhrenhalterungen wieder.

Schritt 13

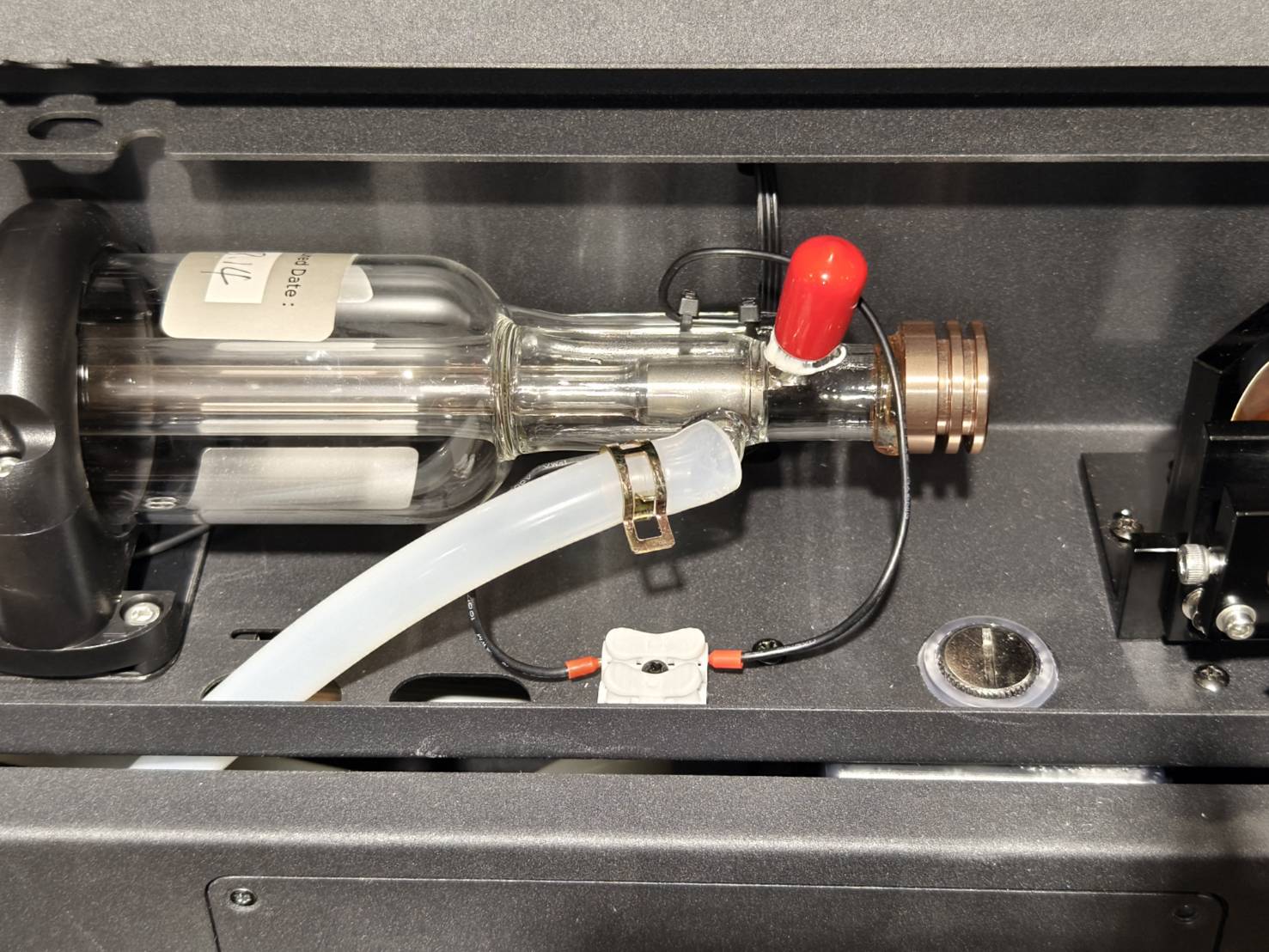

Verbinden Sie auf der rechten Seite der Röhre (Niederdruckseite) den Wasserschlauch mit der Röhre.

Schritt 14

Verbinden Sie auf der linken Seite der Röhre (Hochdruckseite) die Wasserschläuche miteinander.

Schritt 15

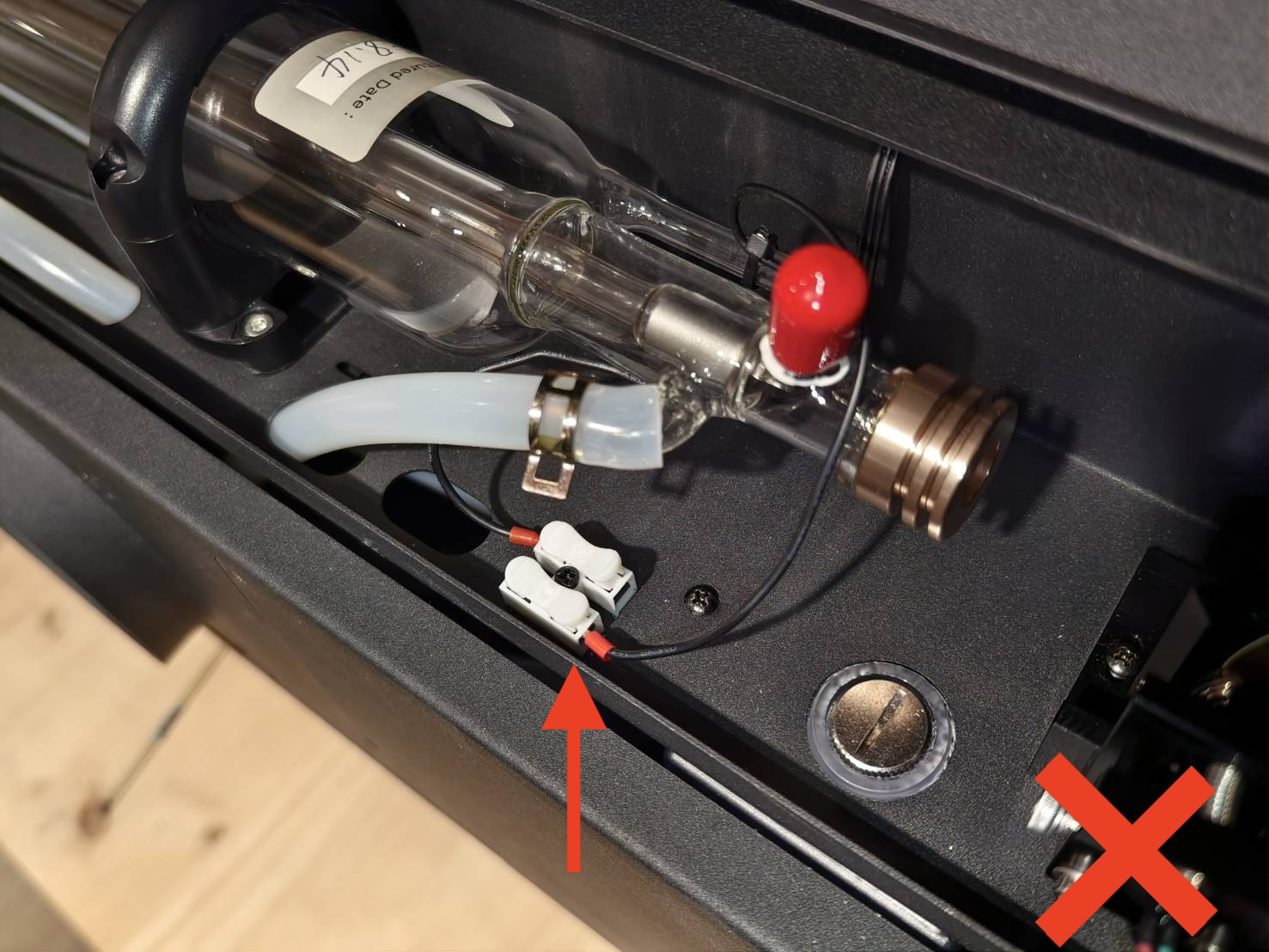

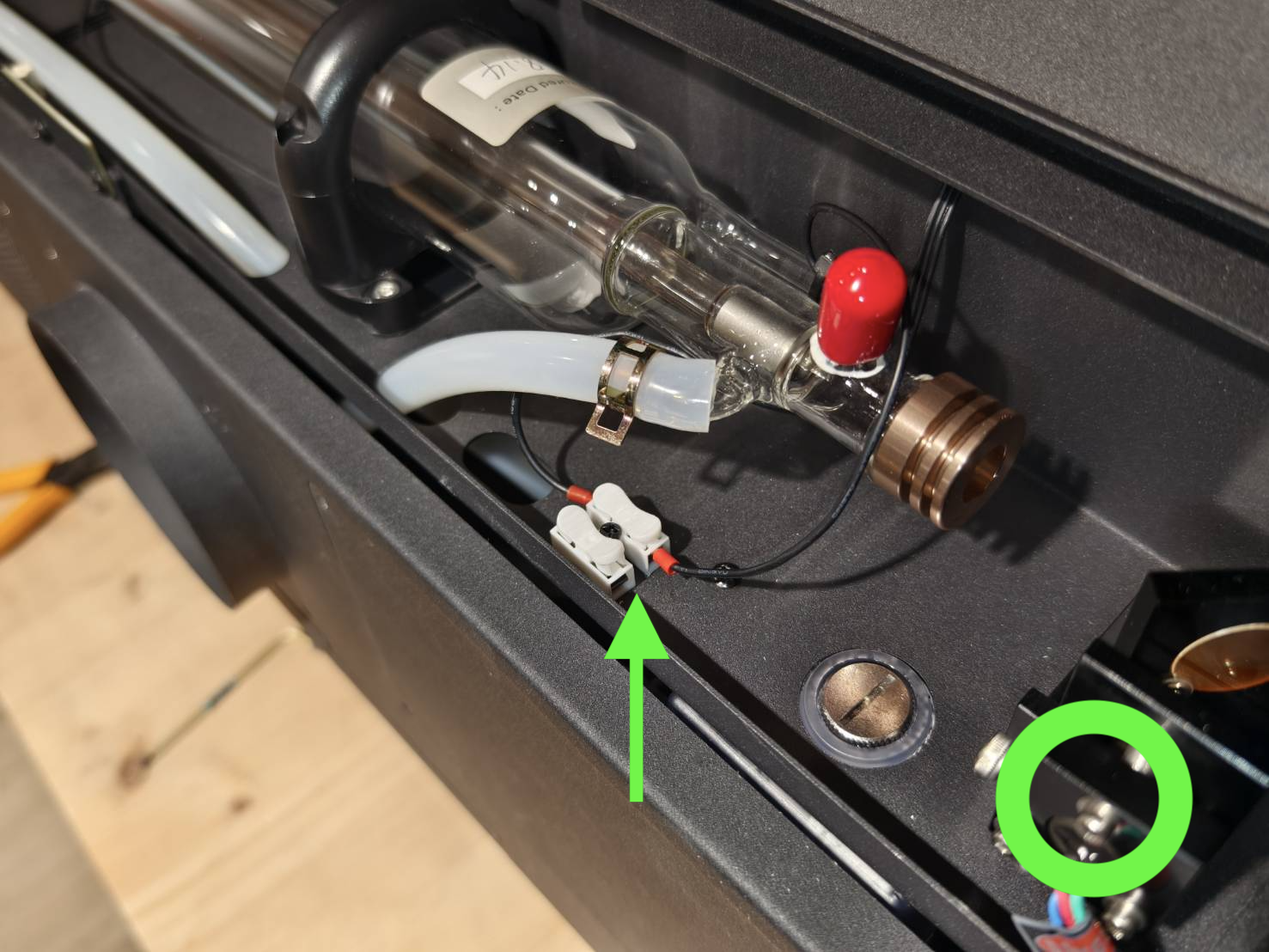

Verbinden Sie das Erdungskabel der Laserröhre mit der Anschlussklemme.
Stellen Sie sicher, dass sich beide Erdungskabel auf derselben Seite befinden.

Schritt 16

Schließen Sie die Kabel für die Laserröhre und das Laser-Netzteil an.
Nach dem Anschließen ordnen Sie den Bereich, indem Sie den weißen Stecker in die Öffnung in der linken Ecke platzieren und den Wasserschlauch in die Maschine schieben, um ihn zu verkürzen. Beachten Sie dazu das Video.

Schritt 17

Schalten Sie die Maschine ein und füllen Sie das Wasser ein. Befolgen Sie dazu die nachstehende Anleitung.
Kühlwasserwechsel

Schritt 18

• Führen Sie einen Durchflusstest durch, um zu überprüfen, ob der Wert normal ist. Er sollte 3L/min oder mehr betragen.
  (Maschinenbedienfeld > Maschine > Hardware-Einstellungen > Durchflusstest)




• Wenn Ihr Wert unter 3L/min liegt, beachten Sie bitte die folgende Anleitung zur Fehlerbehebung.
  #900 Kühler aus/Ausfall des Kühlsystems

Schritt 19

Der Austausch der Laserröhre ist abgeschlossen. Da die neue Laserröhre jedoch eine andere Position als die alte hat, ist der optische Weg wahrscheinlich nicht mehr korrekt ausgerichtet.
Führen Sie daher vor der Benutzung Ihrer Maschine eine Justierung des optischen Weges durch.
Justierung des optischen Weges

Schritt 20

Schließen Sie die hintere Abdeckung und schrauben Sie sie fest.
