Beambox II - Austausch der Plotterplatine

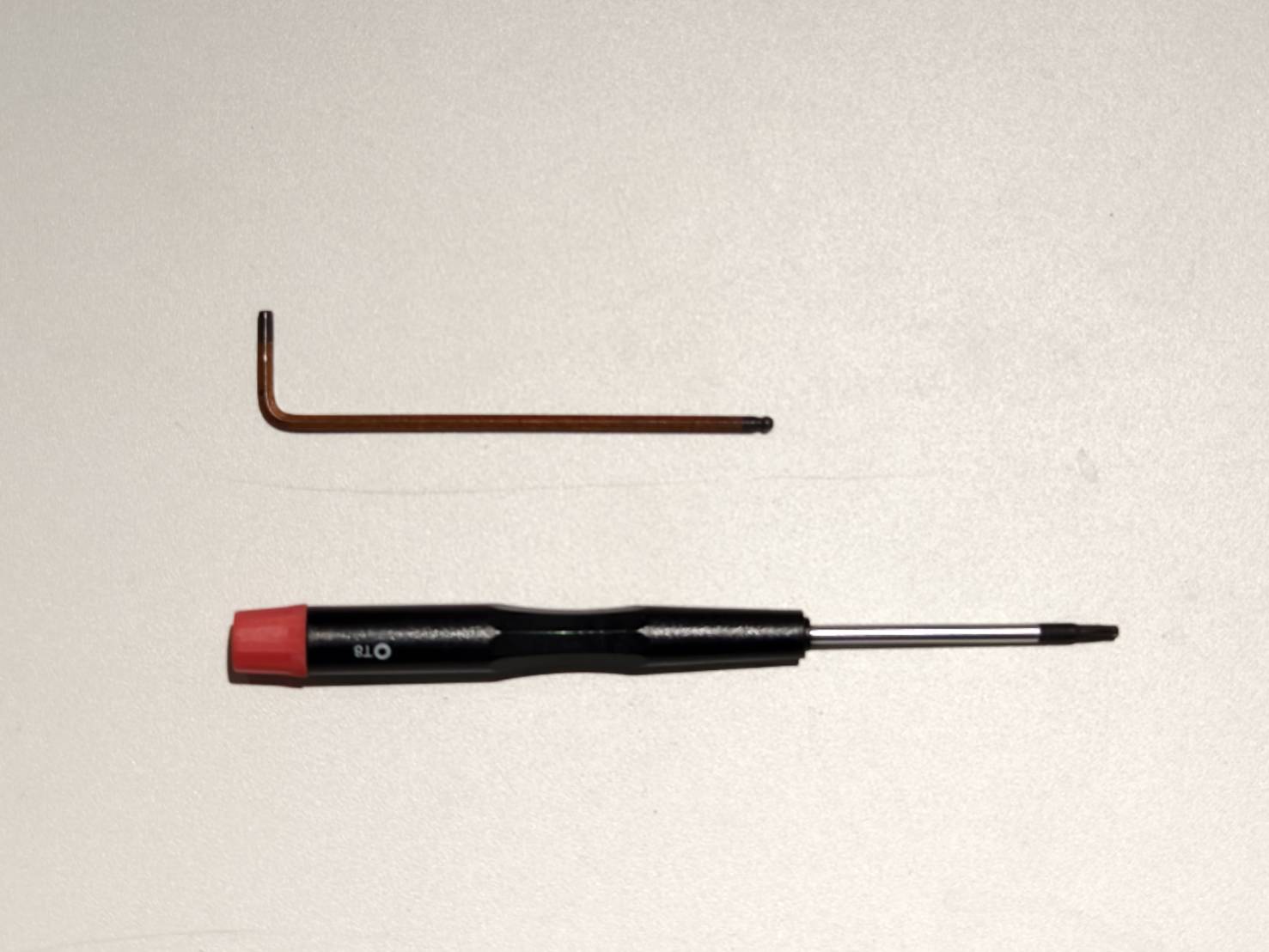

Werkzeuge

Schritt 1

Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz.

Schritt 2

Vergewissern Sie sich, dass die Buchse für den Drehaufsatz leer ist.

Schritt 3

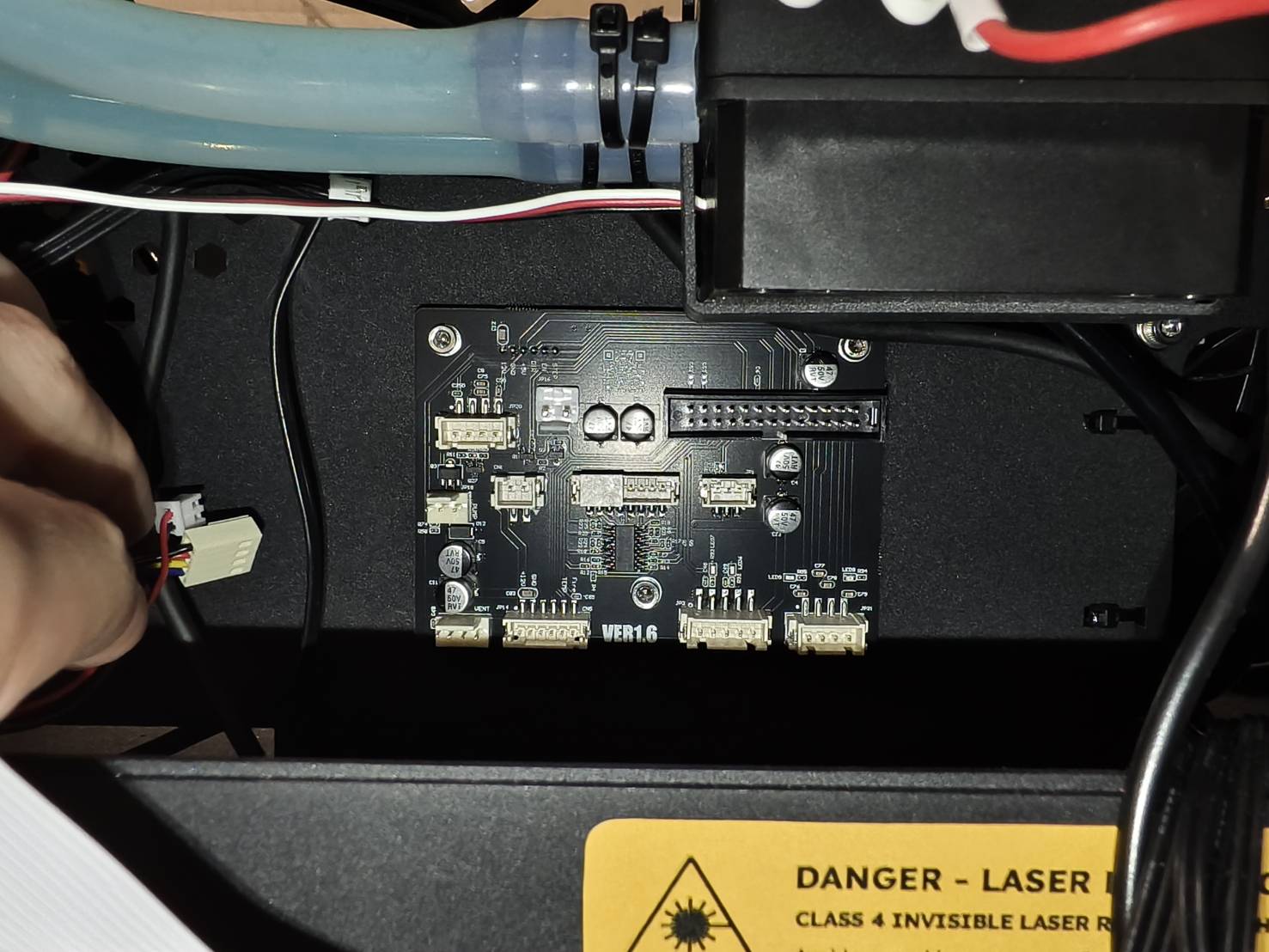

Öffnen Sie die Abdeckung der Wasserpumpe mit dem Torx-Schraubendreher, um die Plotterplatine freizulegen.
(Die Platine kann schwarz oder grün sein.)

Schritt 4

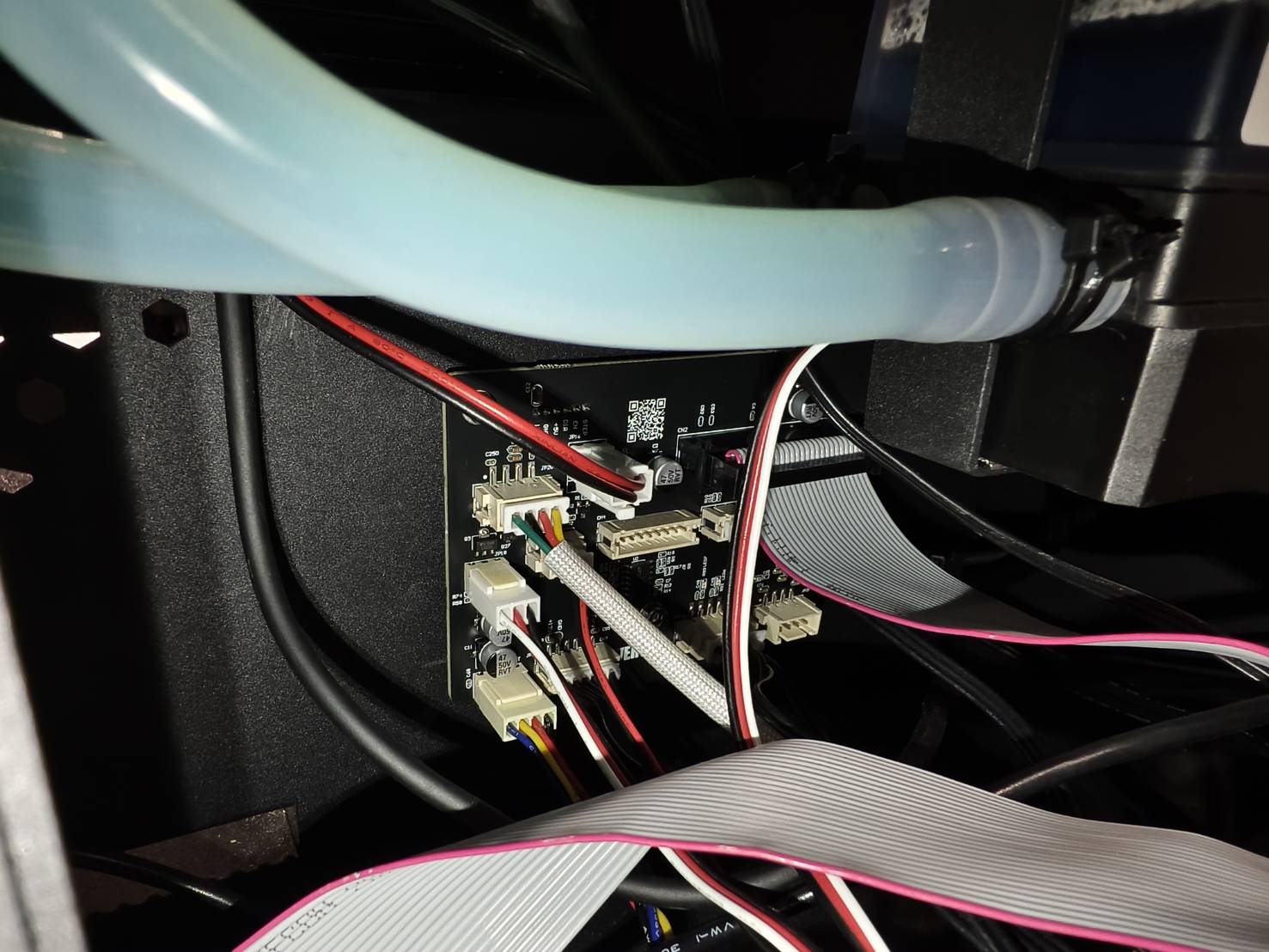

Fotografieren Sie die gesamte Anordnung der Plotterplatine.
Dies dient dazu, dass Sie beim Einbau der neuen Platine nicht vergessen, wo alle Kabel angeschlossen werden müssen.
(Falls Sie vergessen, wohin ein Kabel gehört, konsultieren Sie bitte das Schaltbild für die aktuelle Konfiguration. Verwenden Sie nicht die unten stehenden Fotos, da die Version der Platine abweichen kann.)

Schritt 5

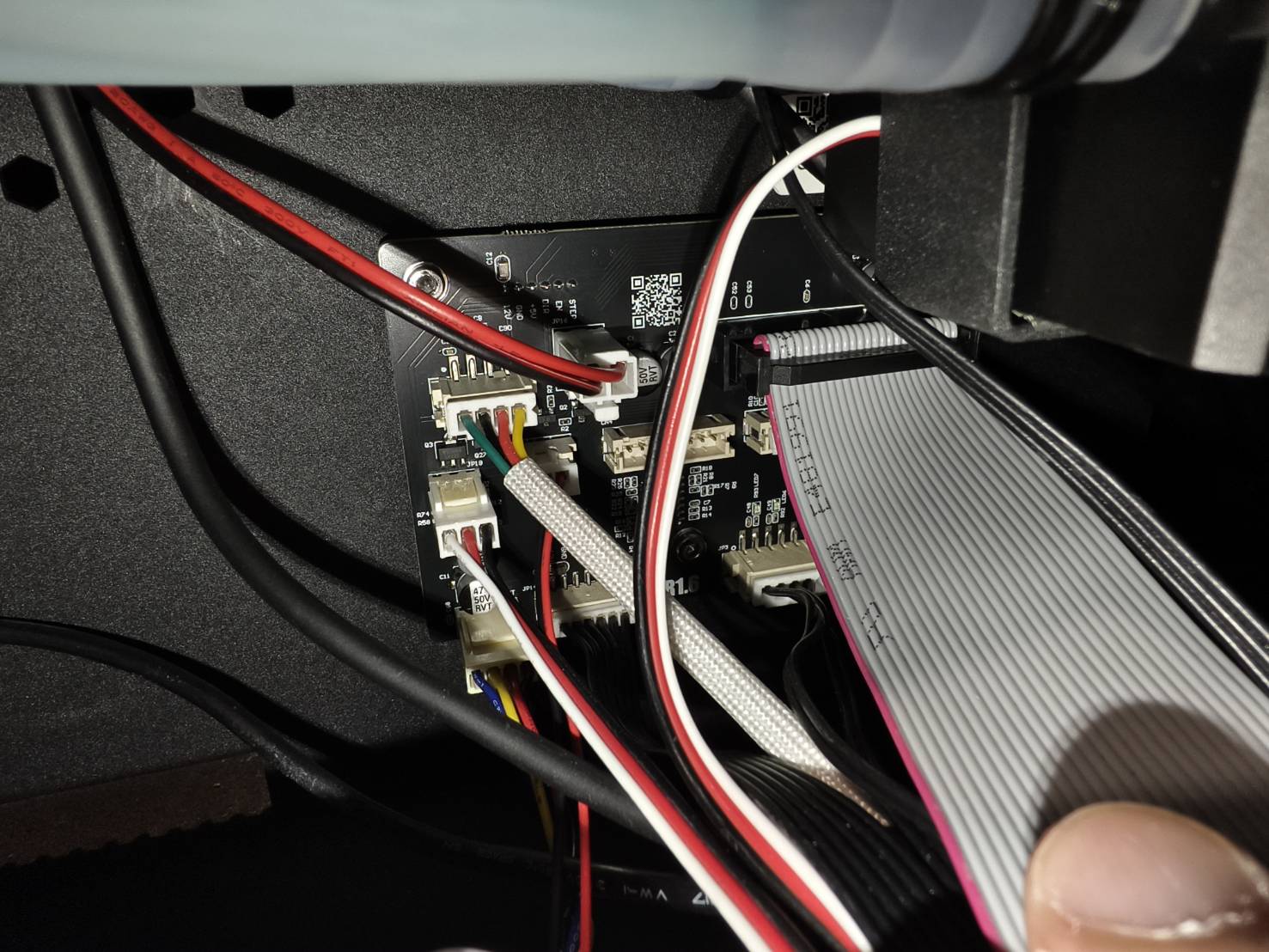

Trennen Sie alle Kabel von der Platine.

Schritt 5

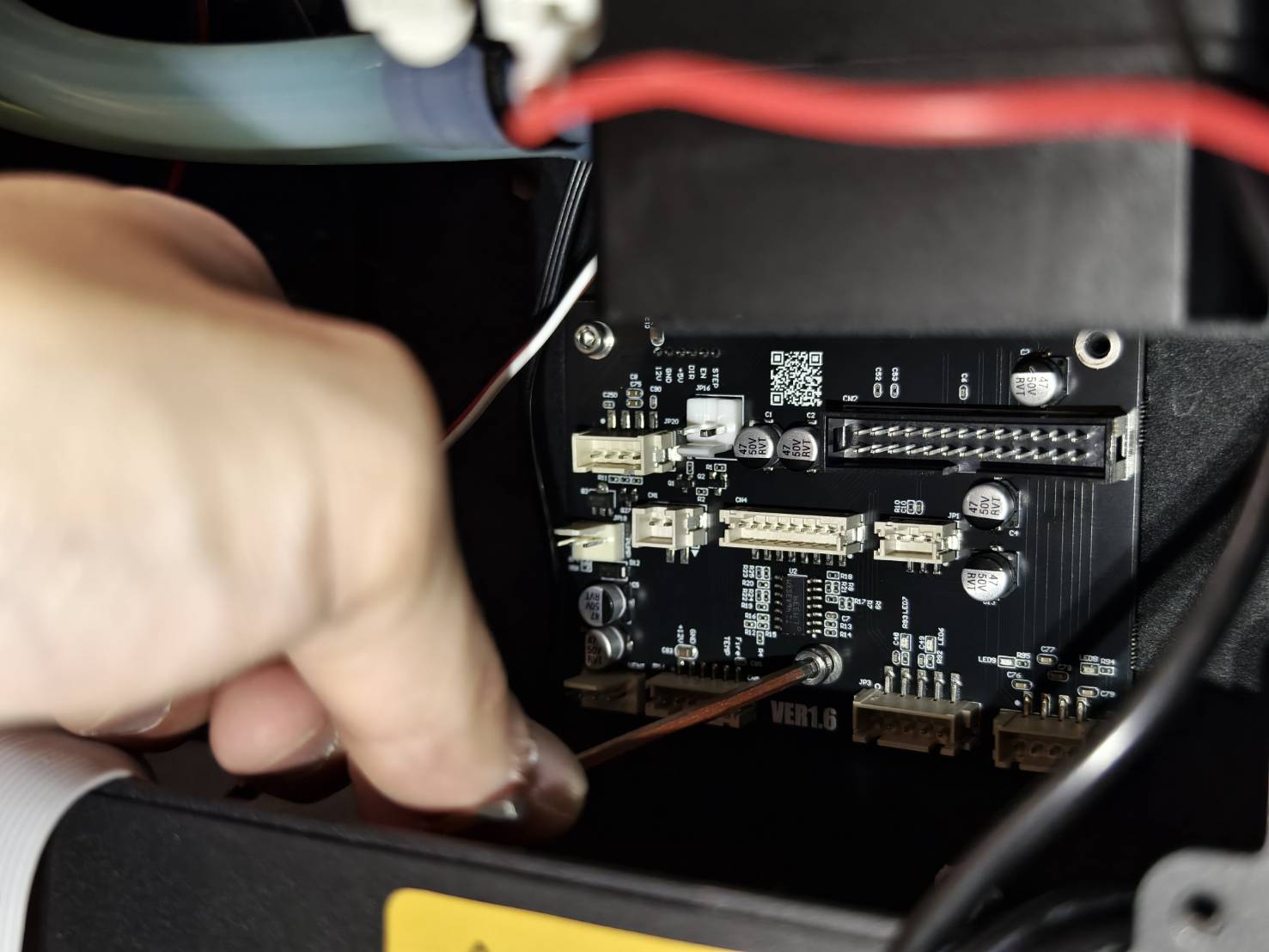

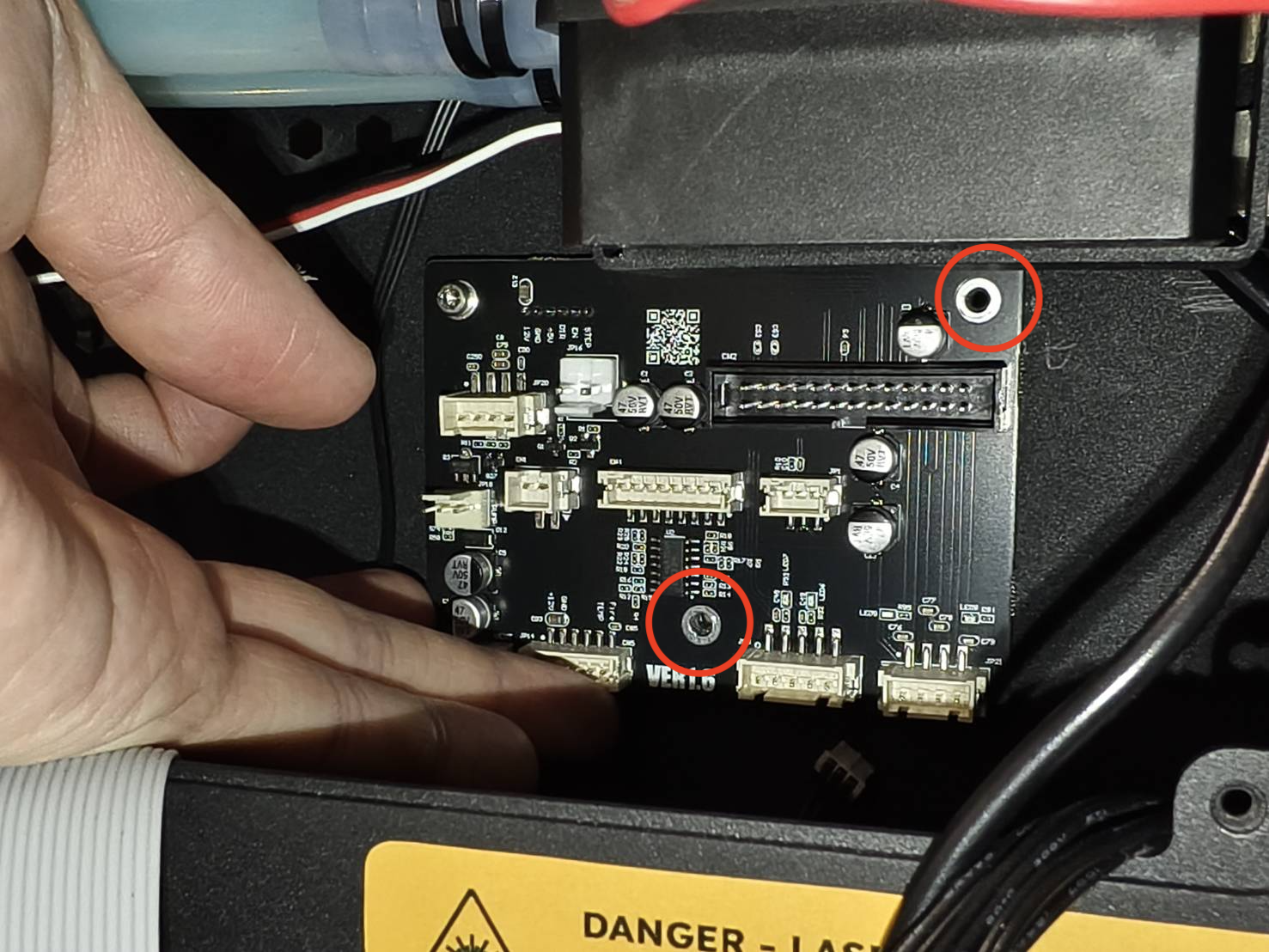

Lösen Sie diese Schrauben mit einem 2,5-mm-Inbusschlüssel, um die Platine zu entfernen.

Schritt 6

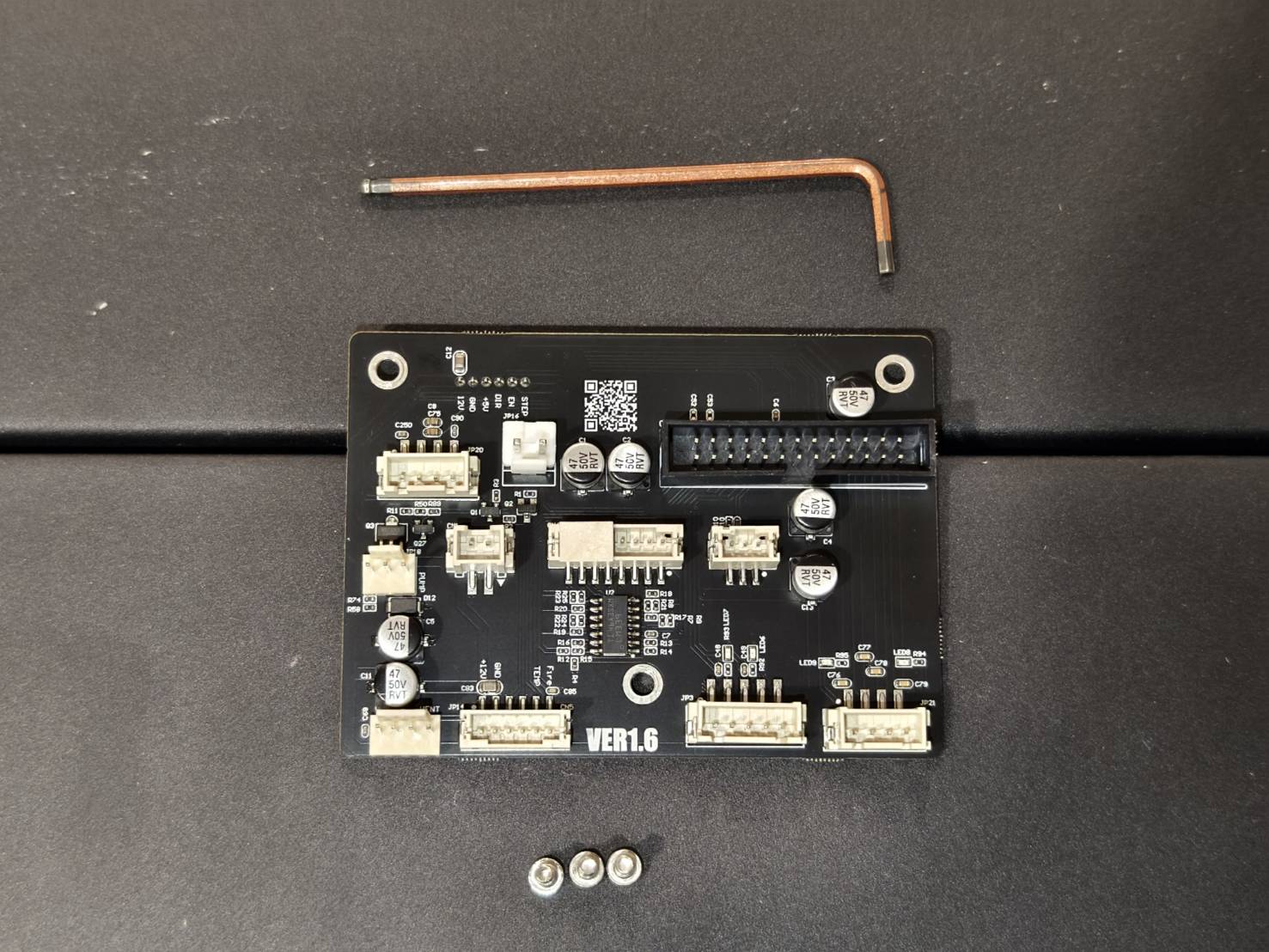

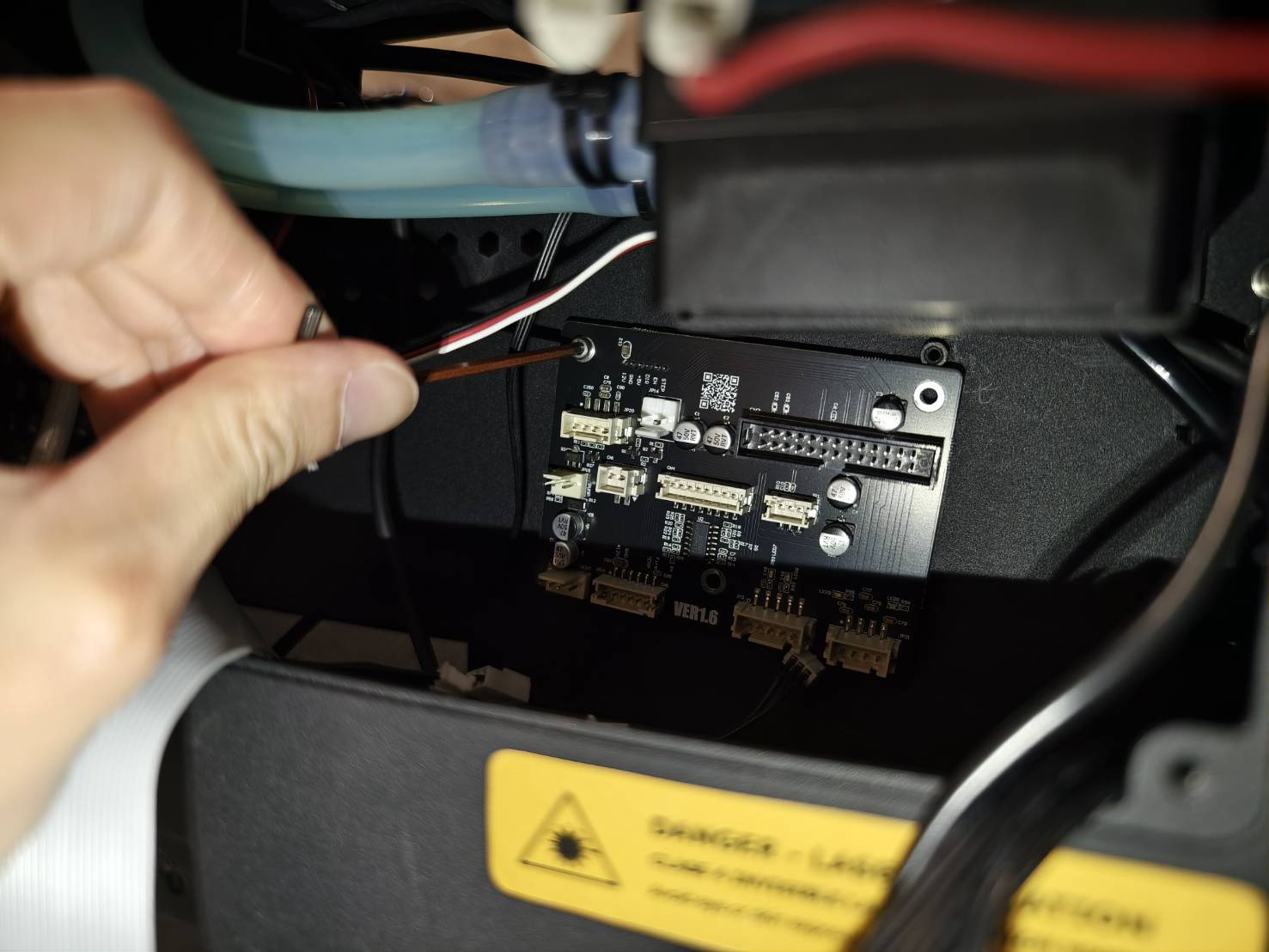

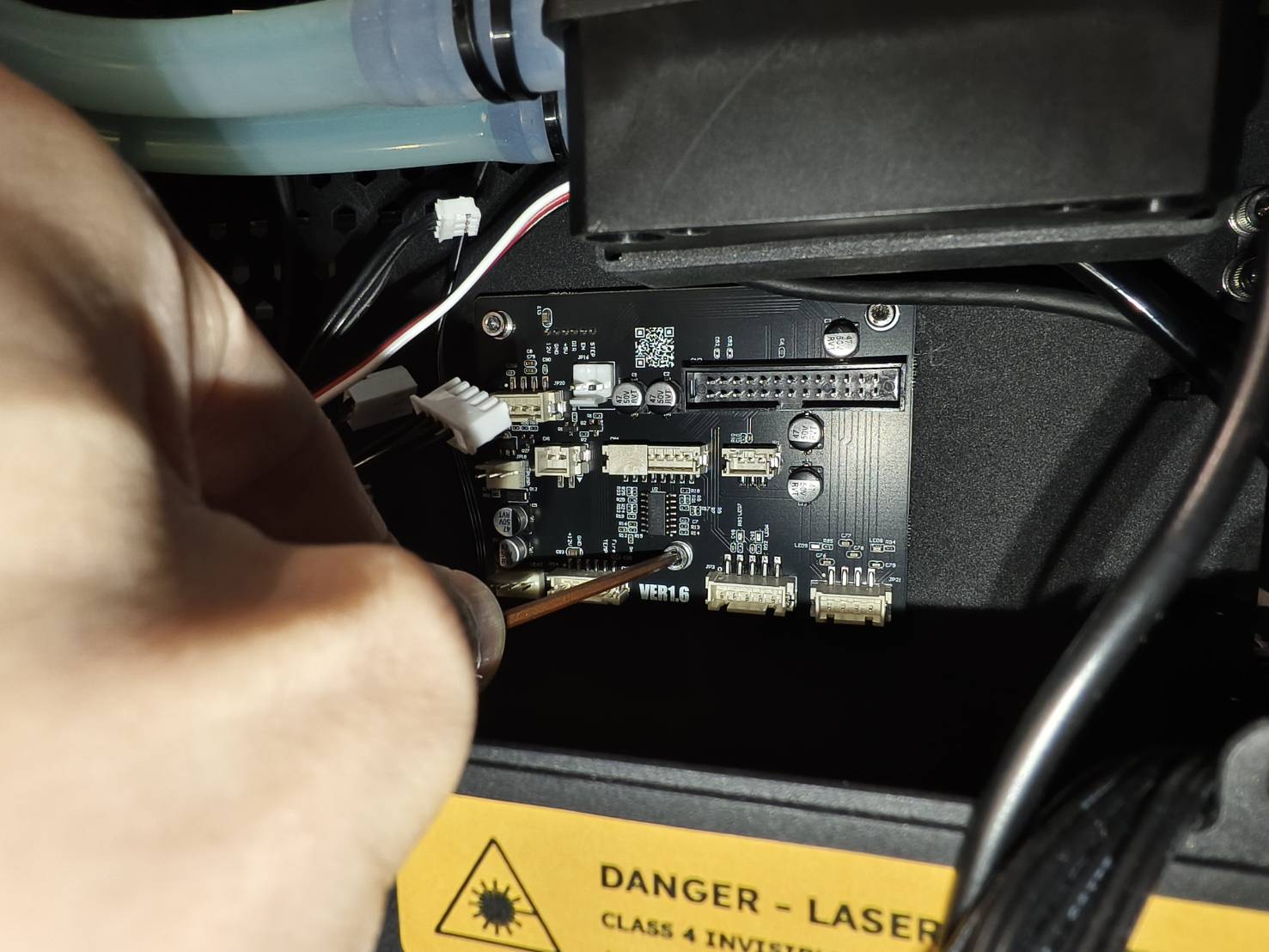

• Montieren Sie die neue Plotterplatine, beginnend mit der Schraube oben links.

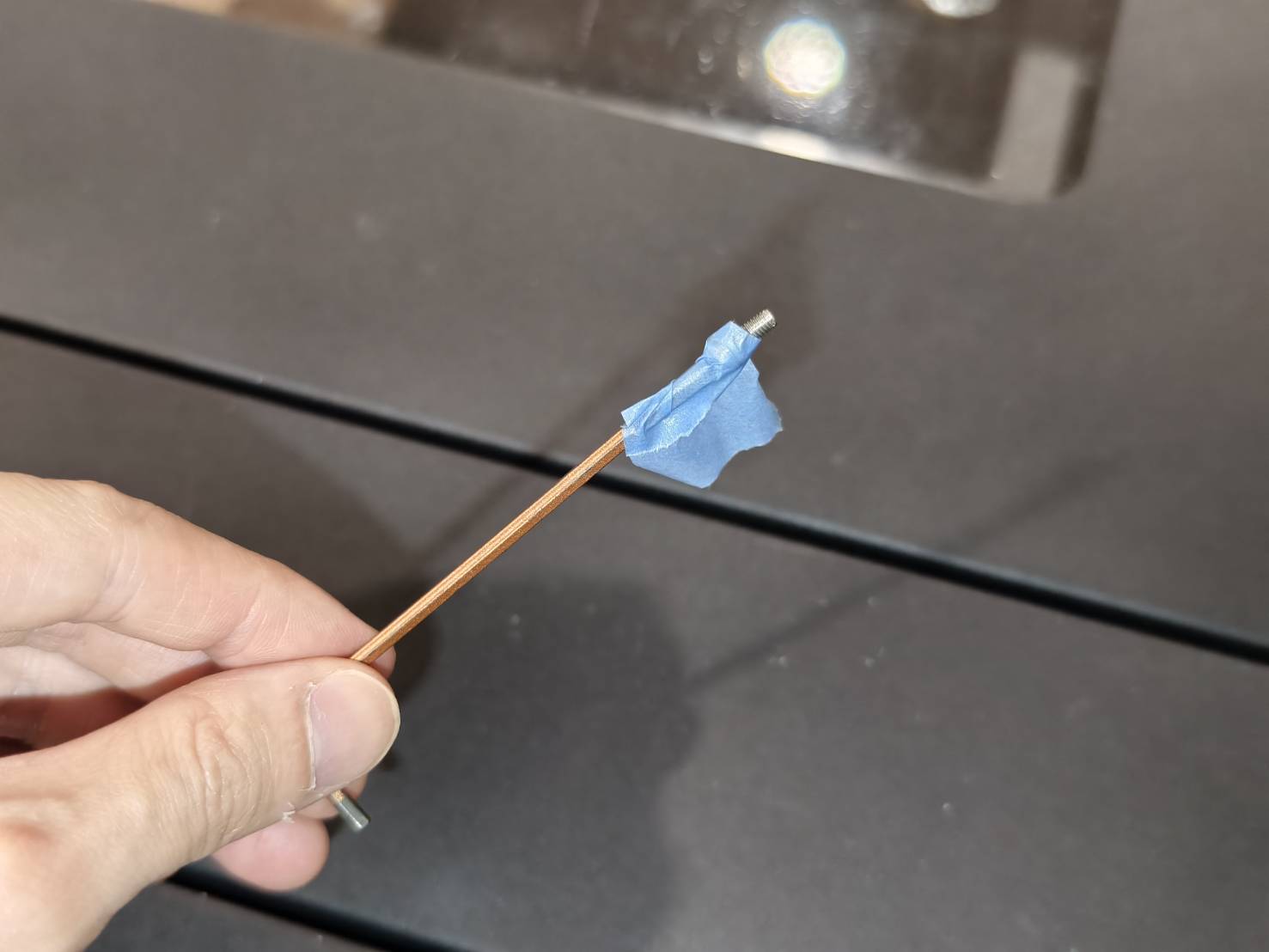

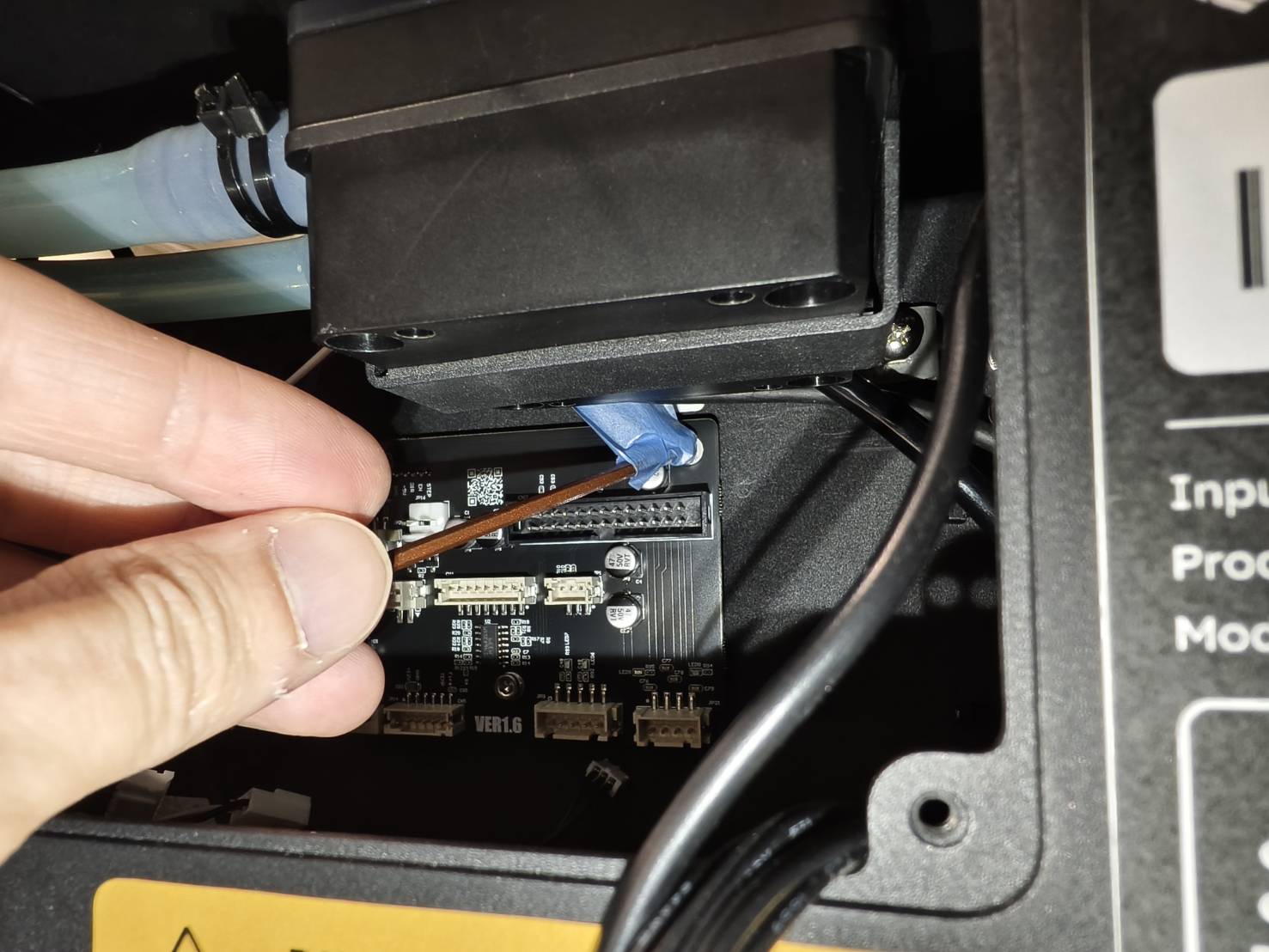

• Falls es schwierig ist, die Schraube mit dem Inbusschlüssel zu halten, können Sie ein Stück Klebeband verwenden, um sie am Schlüssel zu fixieren. Dies könnte die Montage erleichtern.



• Nachdem die obere linke Schraube festgezogen ist, justieren Sie die Position, um die Schraubenlöcher auszurichten.



• Schrauben Sie anschließend die mittlere und die obere rechte Schraube ein.



Schritt 7

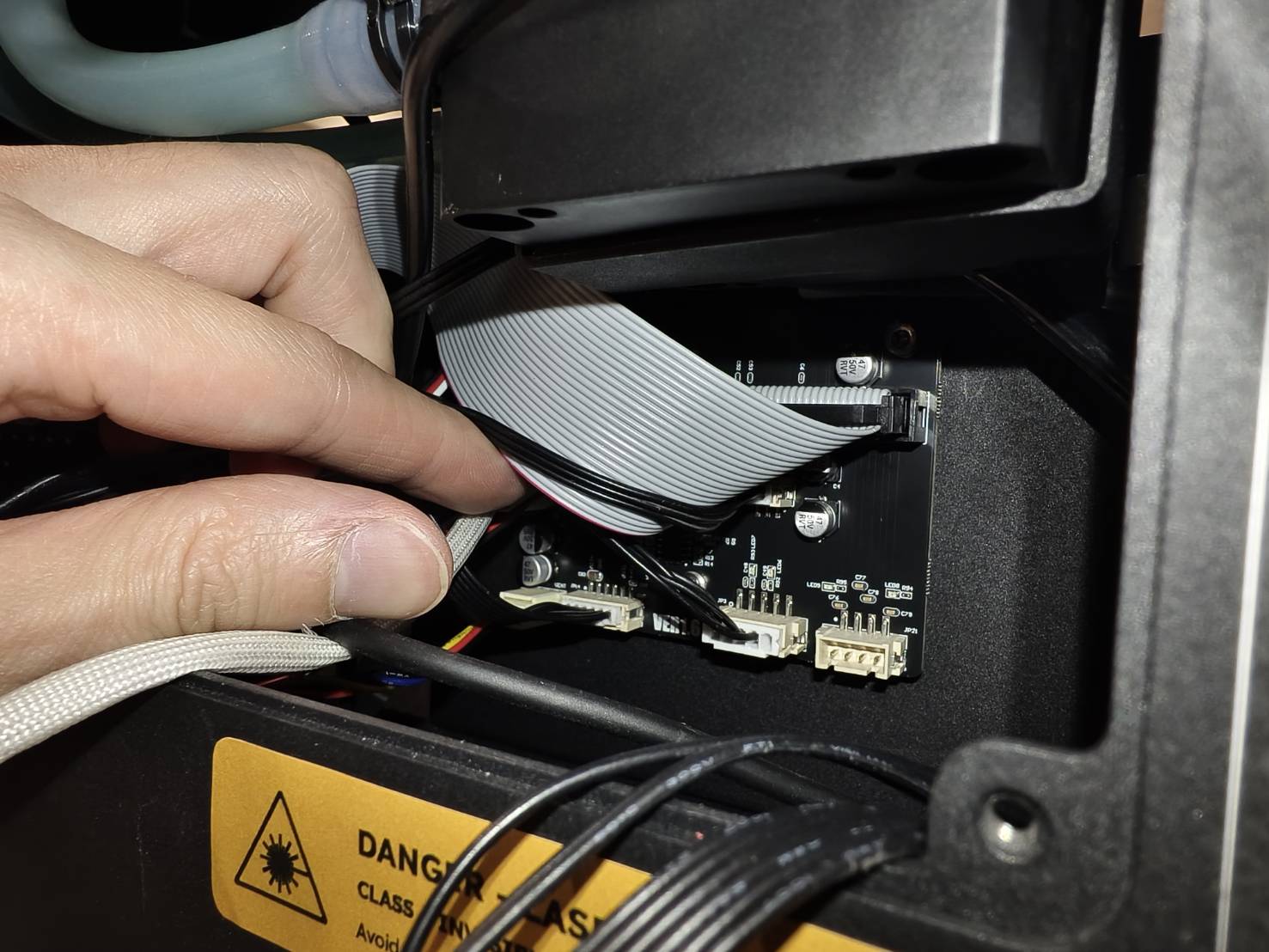

Schließen Sie alle Kabel an der neuen Platine wieder an.
(Falls Sie vergessen, wohin ein Kabel gehört, konsultieren Sie bitte das Schaltbild für die aktuelle Konfiguration. Verwenden Sie nicht die unten stehenden Fotos, da die Version der Platine abweichen kann.)

Schritt 8

Montieren Sie die Abdeckplatte.
