Beambox II - Austausch des Abluftventilators

Werkzeuge

Schritt 1

Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz.

Schritt 2

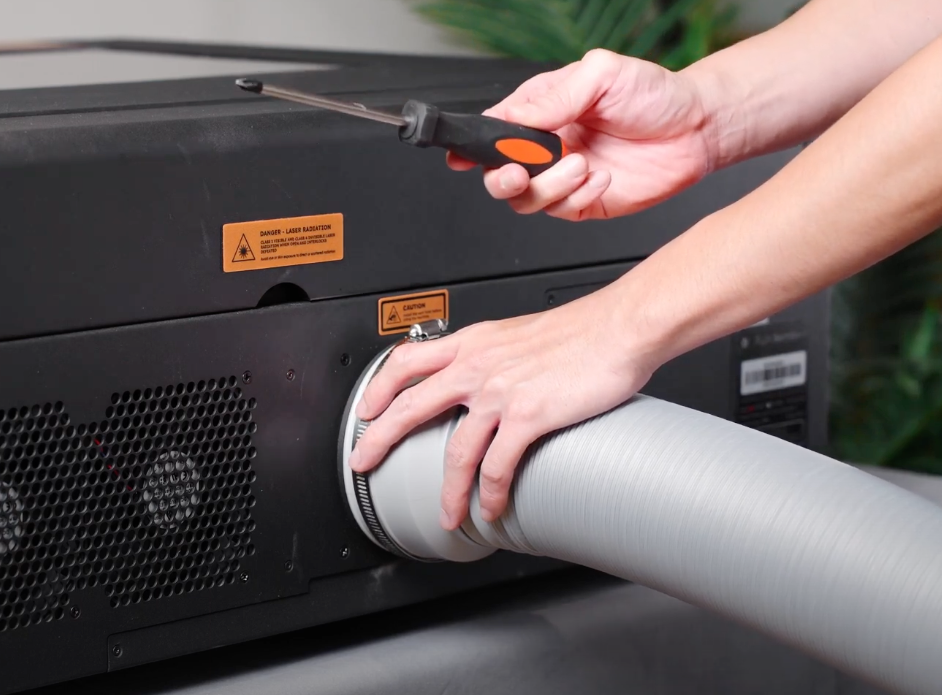

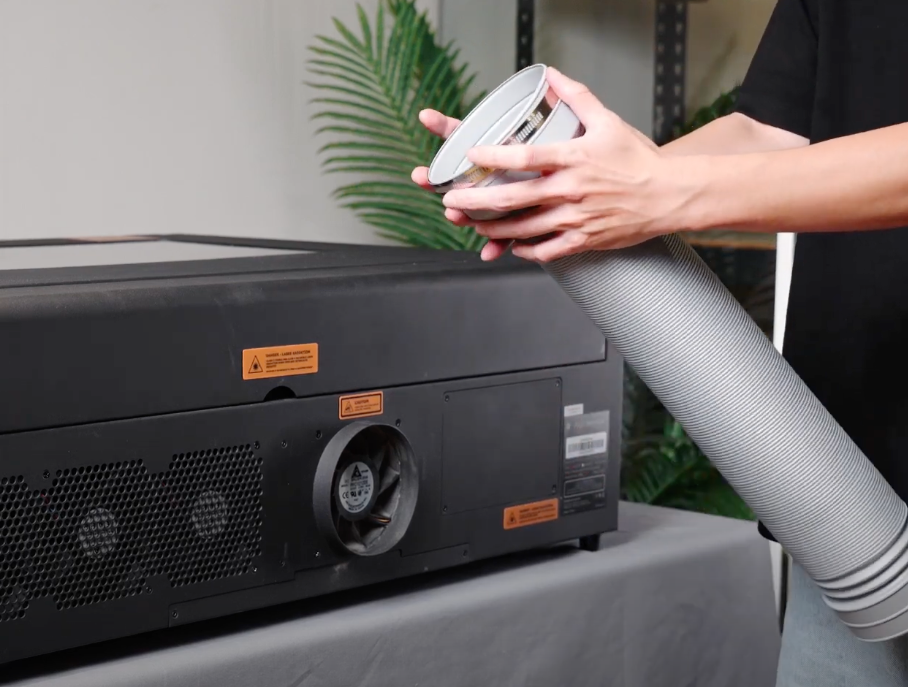

Entfernen Sie den Abluftschlauch, falls dieser angeschlossen ist.

Schritt 3

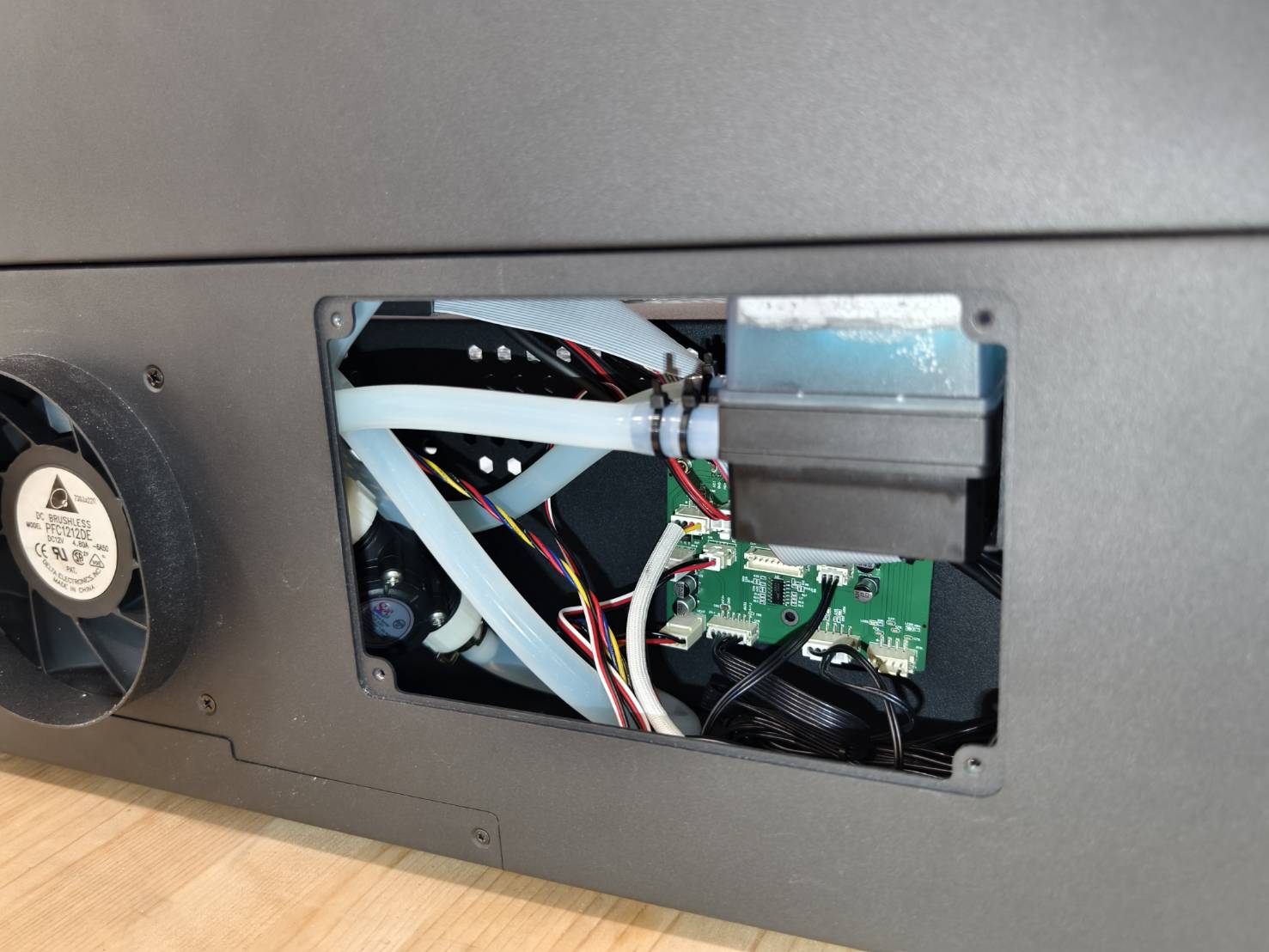

Öffnen Sie die Abdeckung der Wasserpumpe mit dem Torx-Schraubendreher, um die Steuerplatine freizulegen.
(Die Platine kann schwarz oder grün sein.)

Schritt 3.1

Dieser Schritt ist optional.

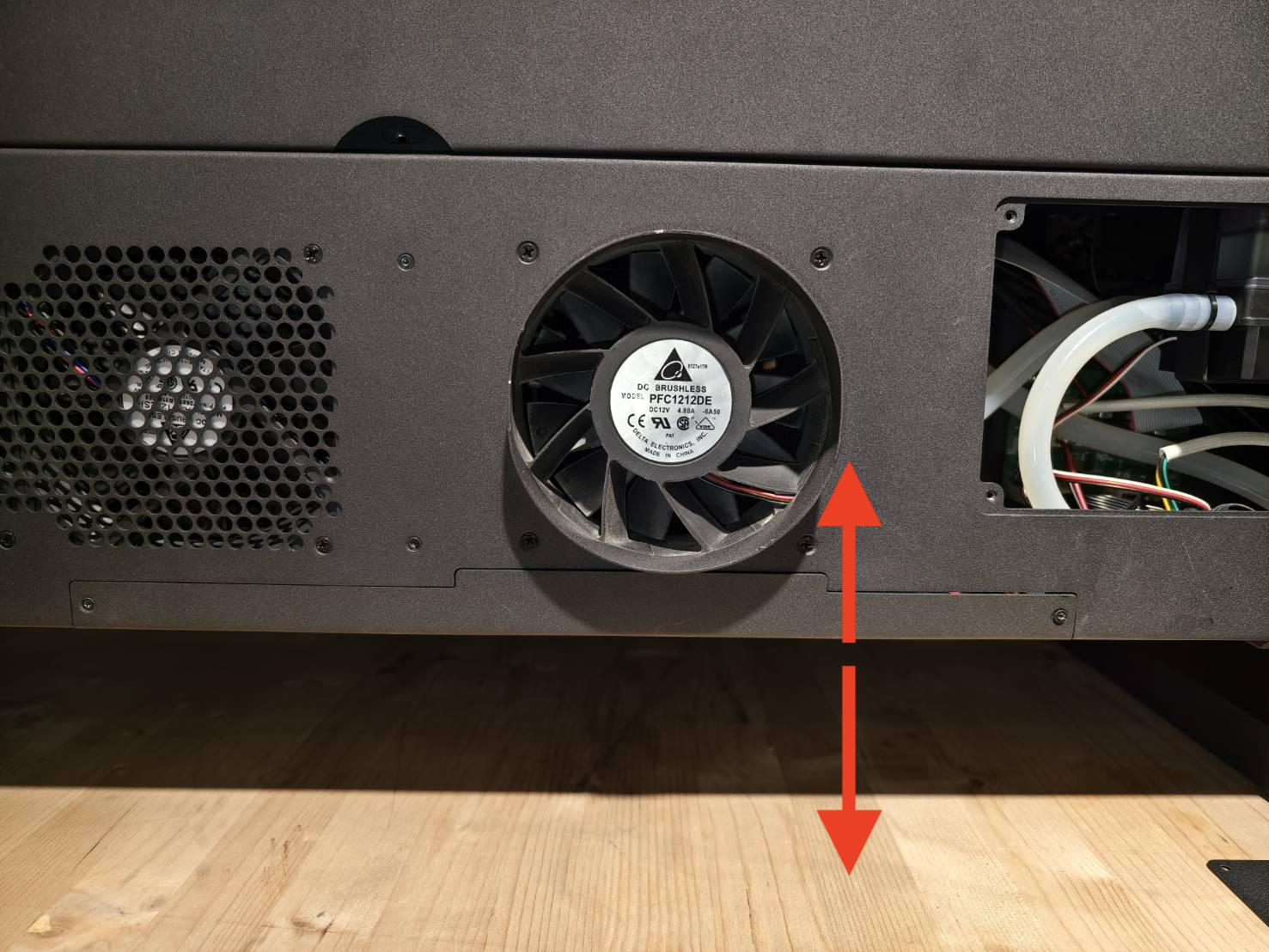

Heben Sie das Gerät an, um mehr Freiraum ober- und unterhalb zu schaffen, oder schieben Sie es an die Tischkante.

Schritt 4

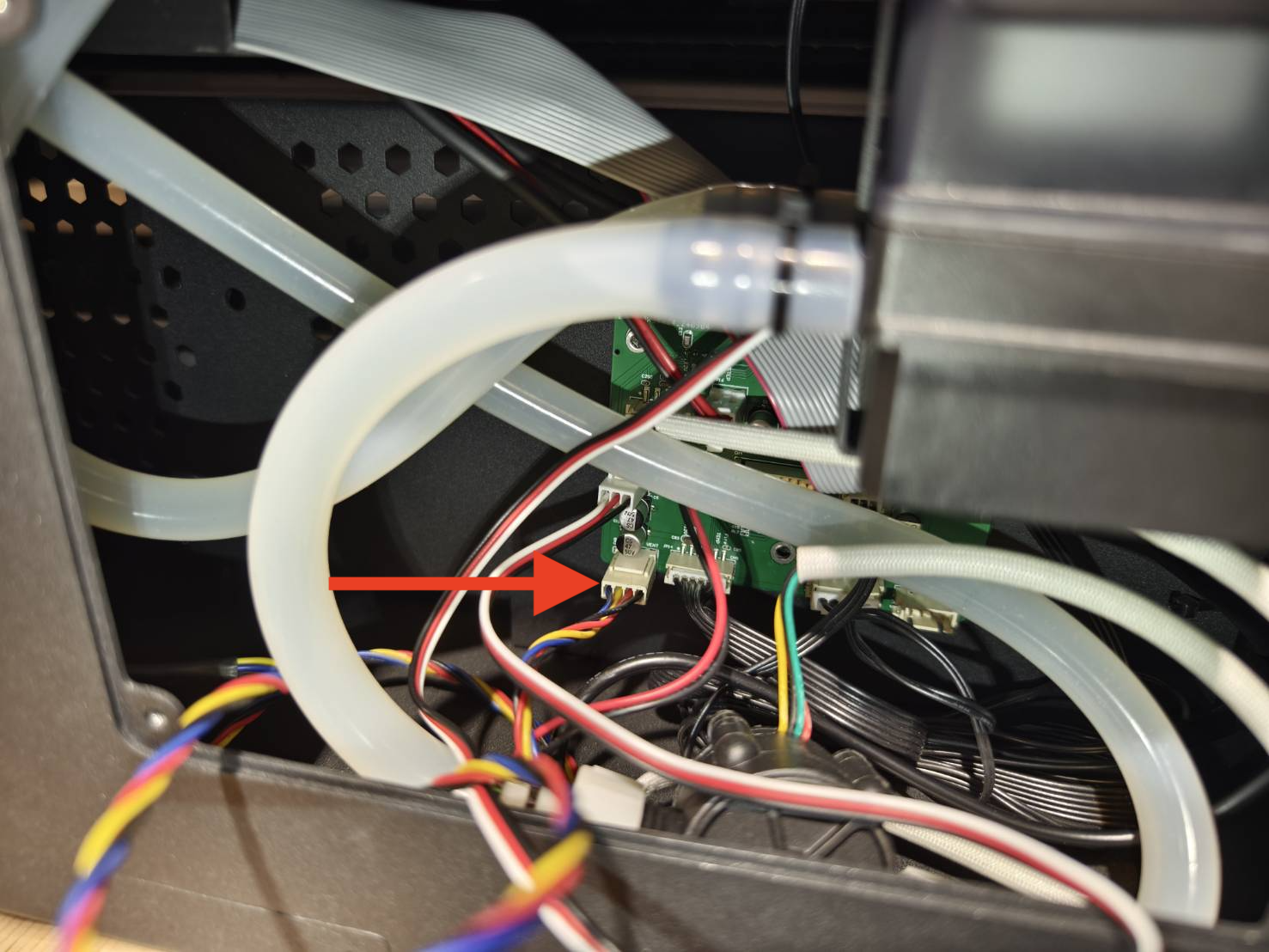

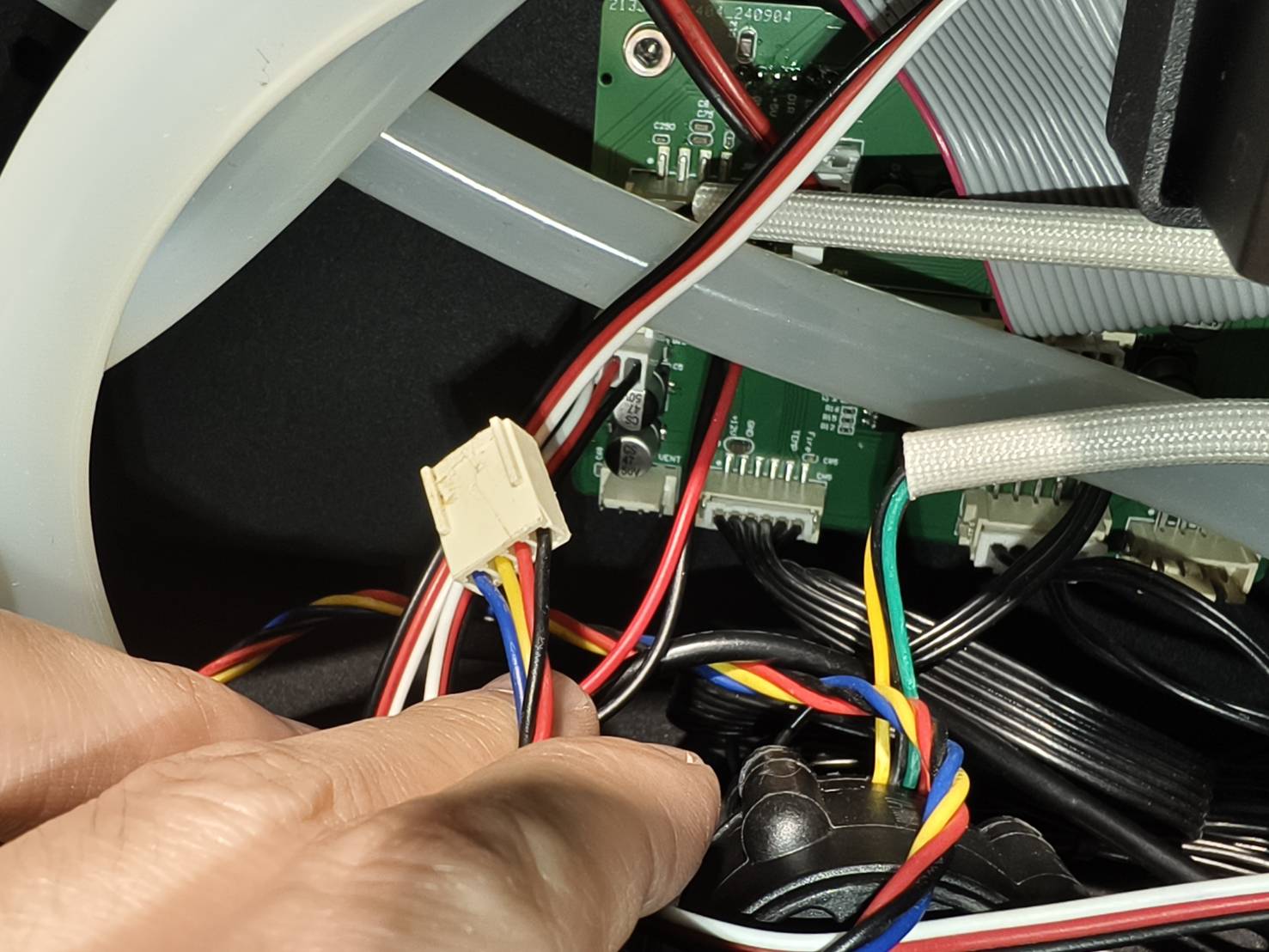

Trennen Sie das Lüfterkabel von der Platine.
(Falls Ihre Platine nicht mit dem Foto übereinstimmt, beachten Sie bitte das Schaltbild für die aktuelle Konfiguration. Verwenden Sie nicht die unten stehenden Fotos, da die Platinenversion abweichen kann.)

Schritt 5

Bauen Sie den alten Lüfter aus und den neuen ein. Bitte beachten Sie dazu das Video.

Schritt 6

Stellen Sie sicher, dass das Lüfterkabel wieder an der Platine angeschlossen wird.

Schritt 7

Schließen Sie die Abdeckung der Wasserpumpe.
