beamo II - Austausch der RK-Platine

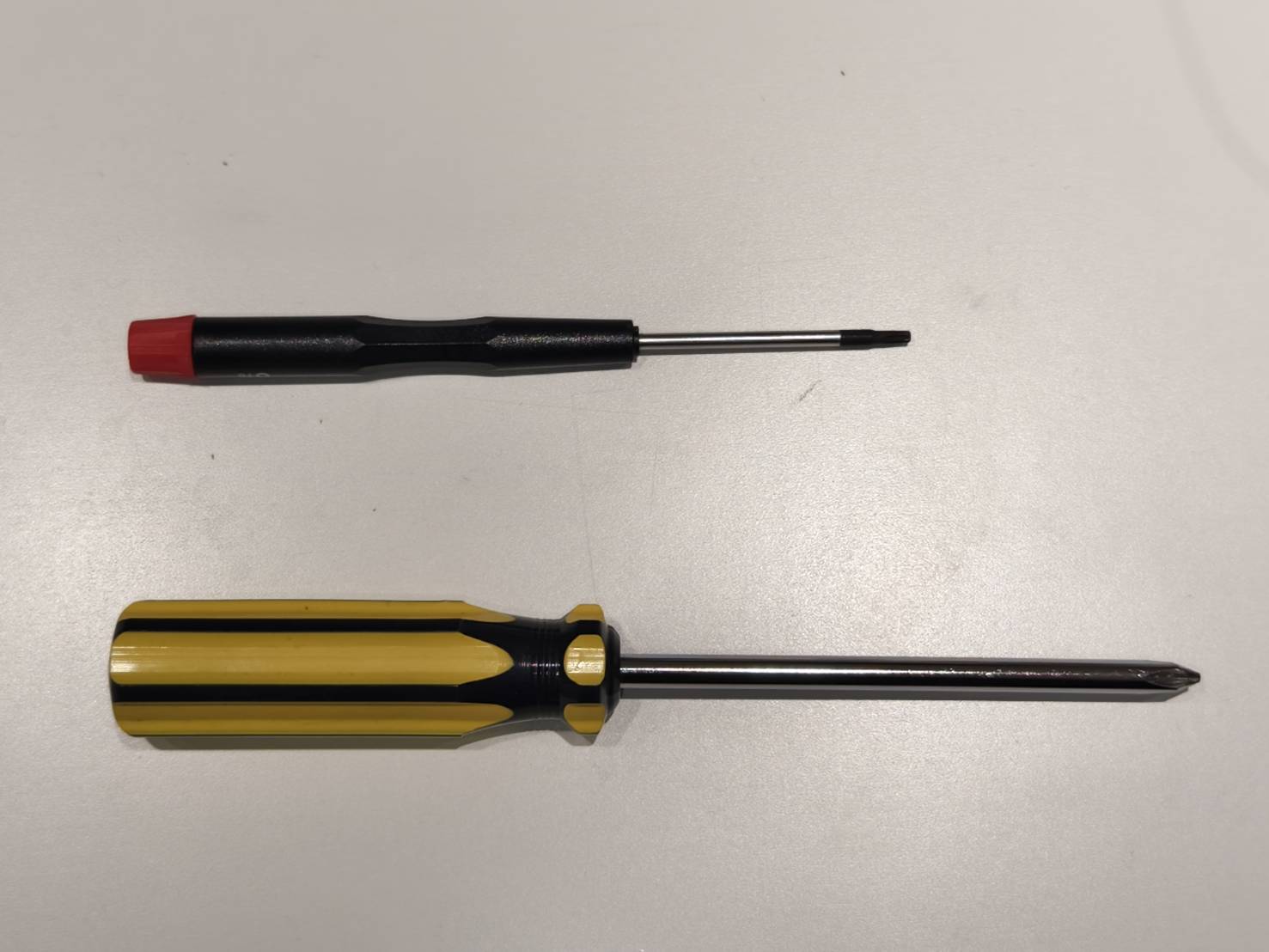

Werkzeuge

Schritt 1

Schalten Sie das Gerät aus und ziehen Sie das Netzkabel ab.

Schritt 2

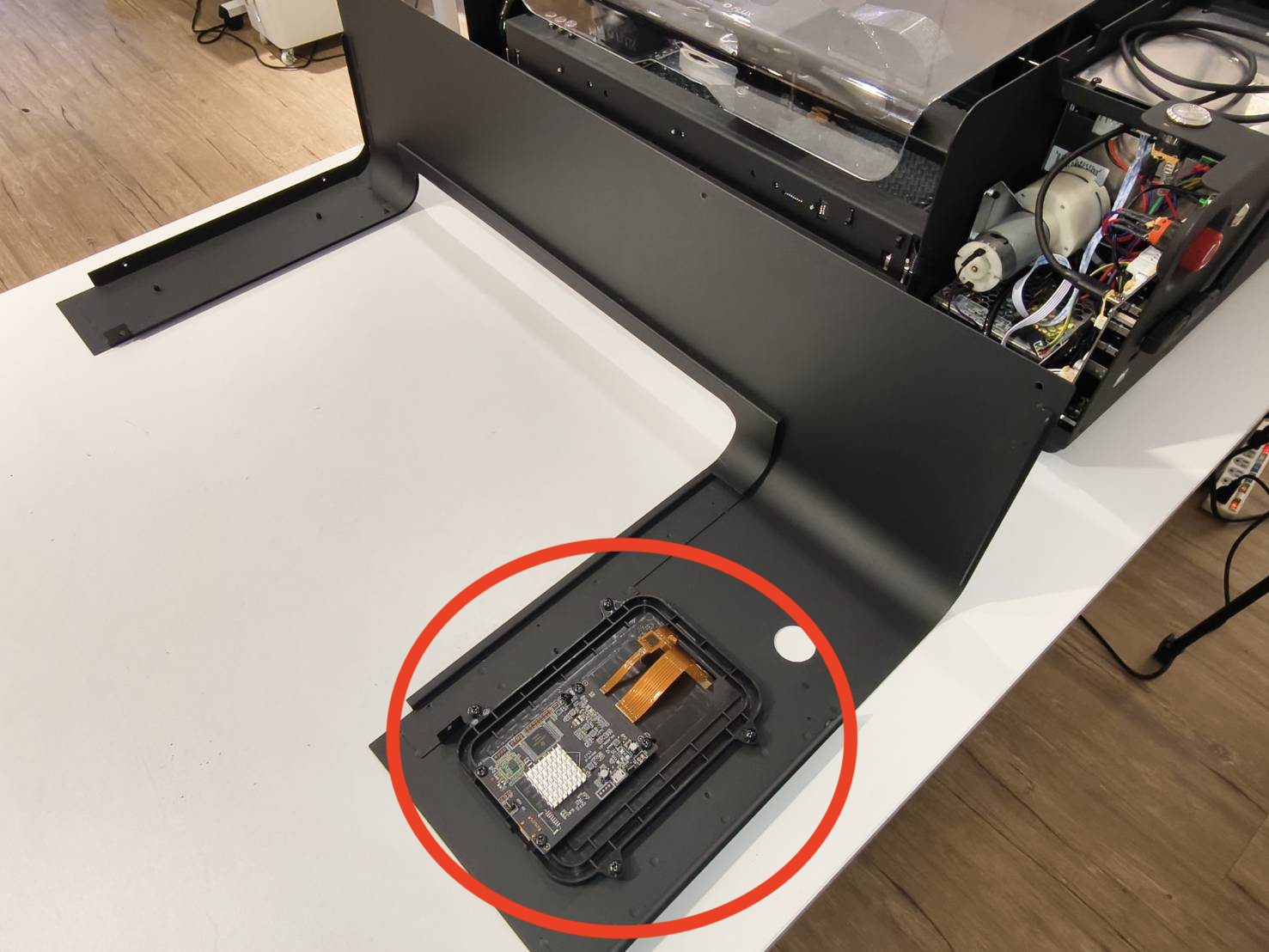

Entfernen Sie die vordere Metallabdeckung. (T8 Torx-Schraube * 10 Stk.)

Schritt 3

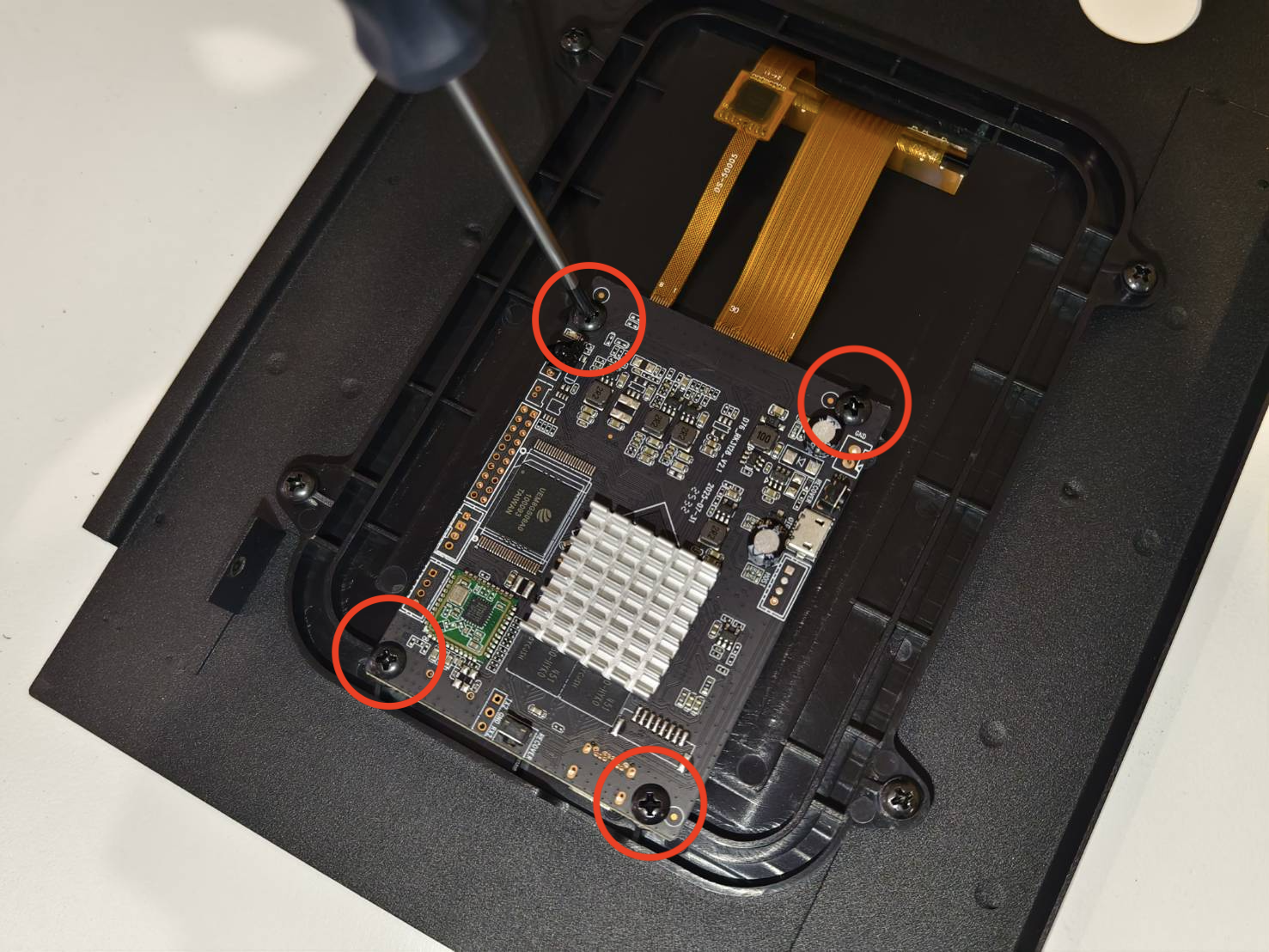

Entfernen Sie die Schrauben der RK-Platine.

Schritt 4

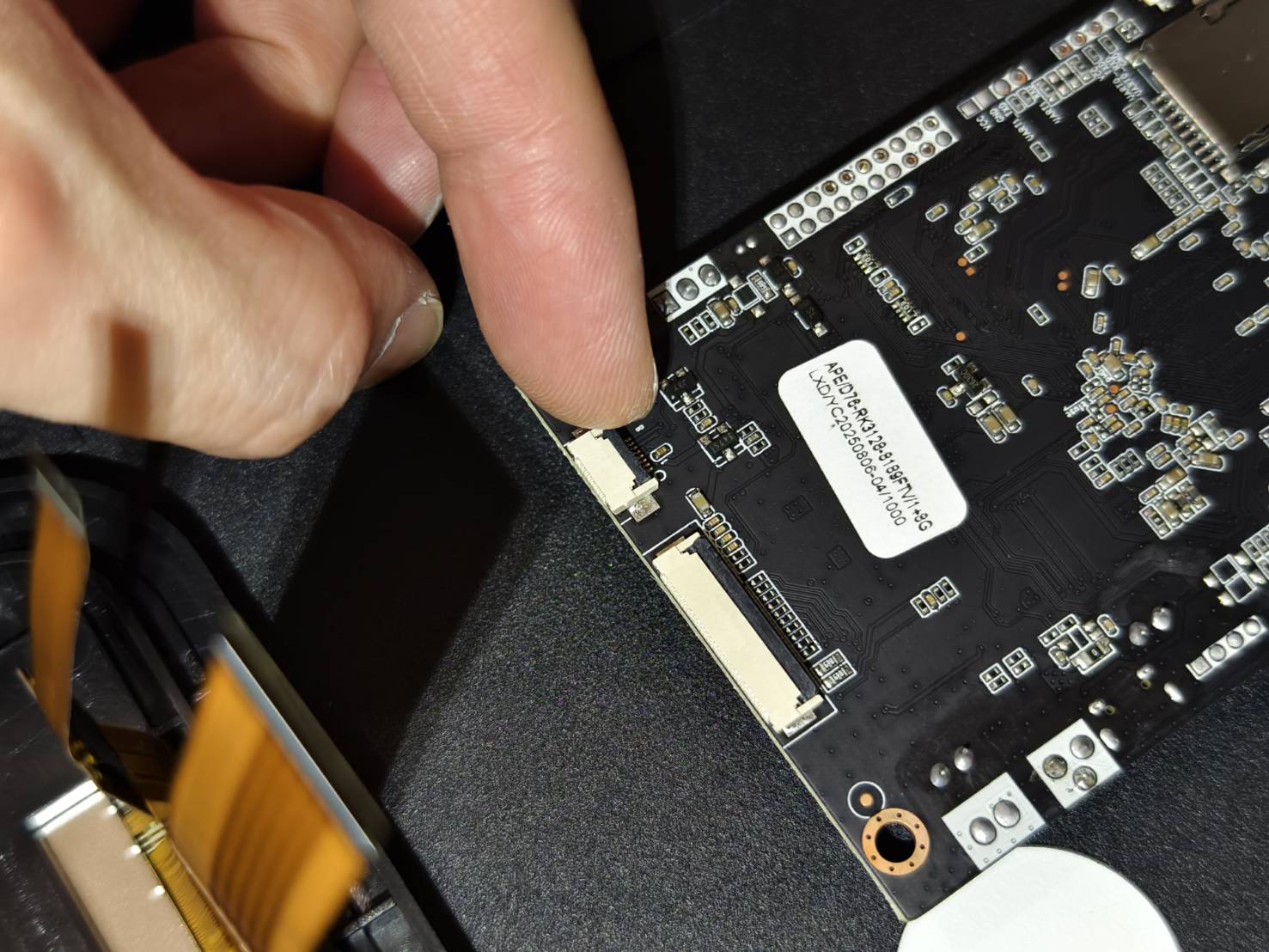

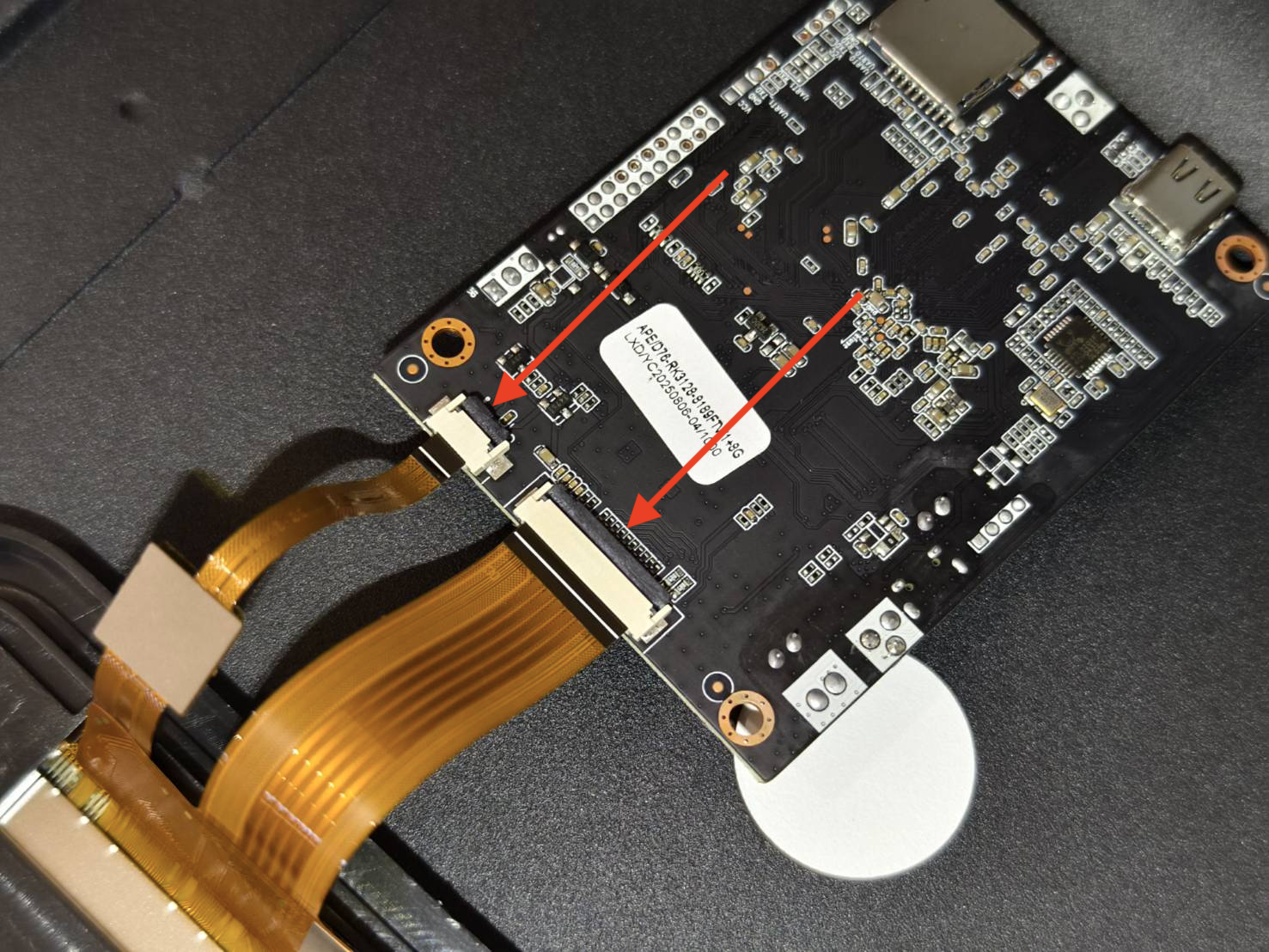

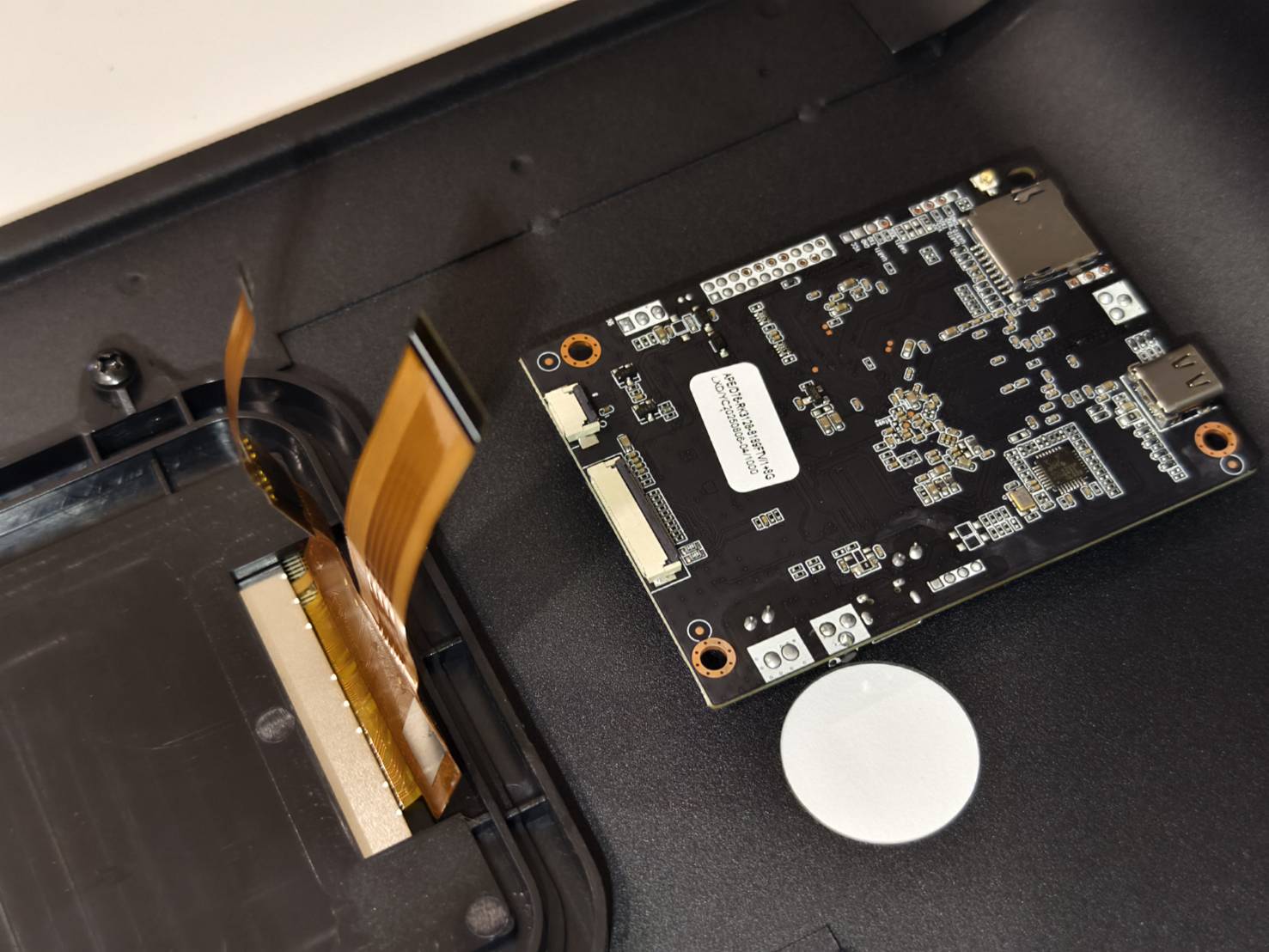

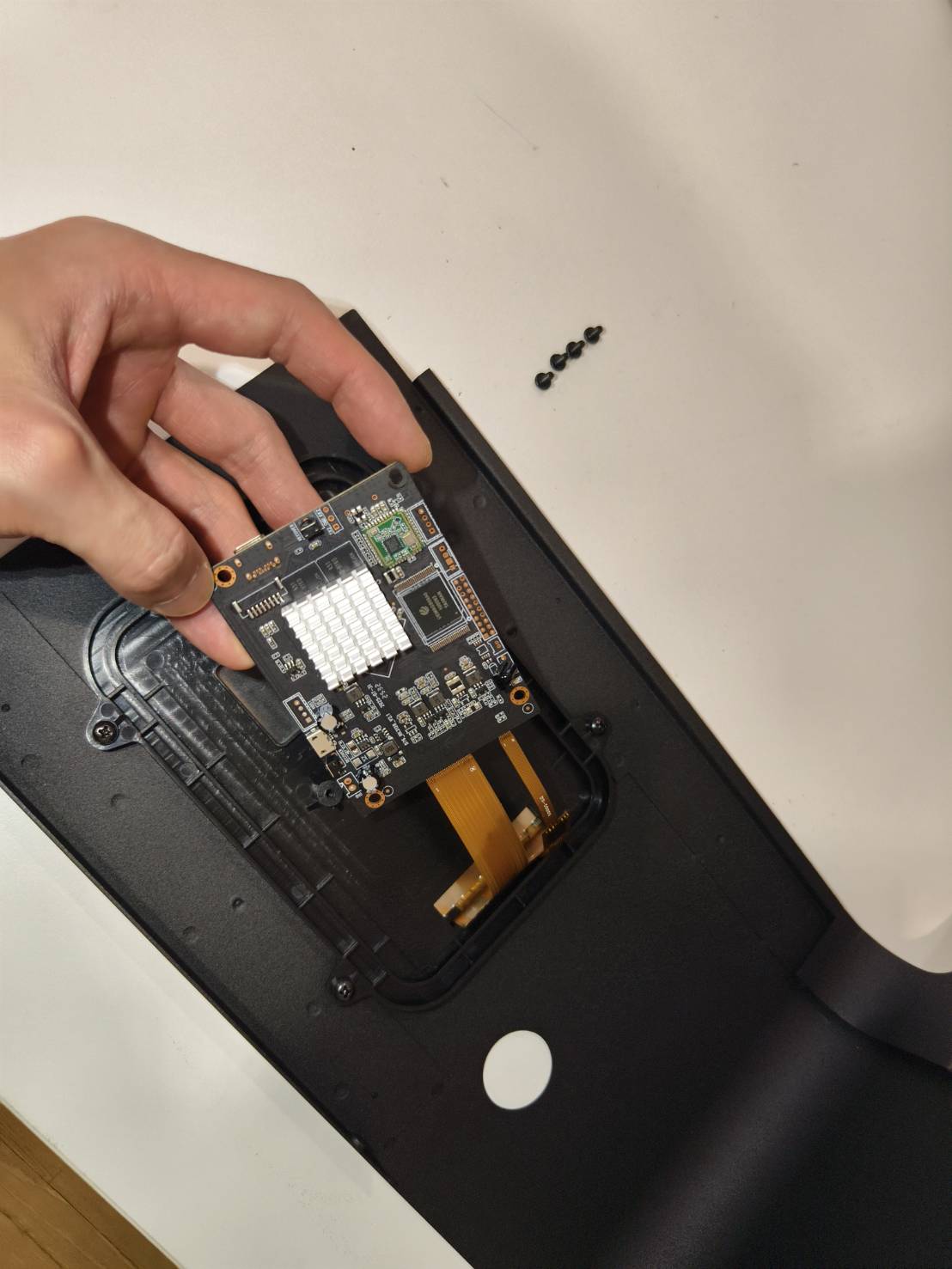

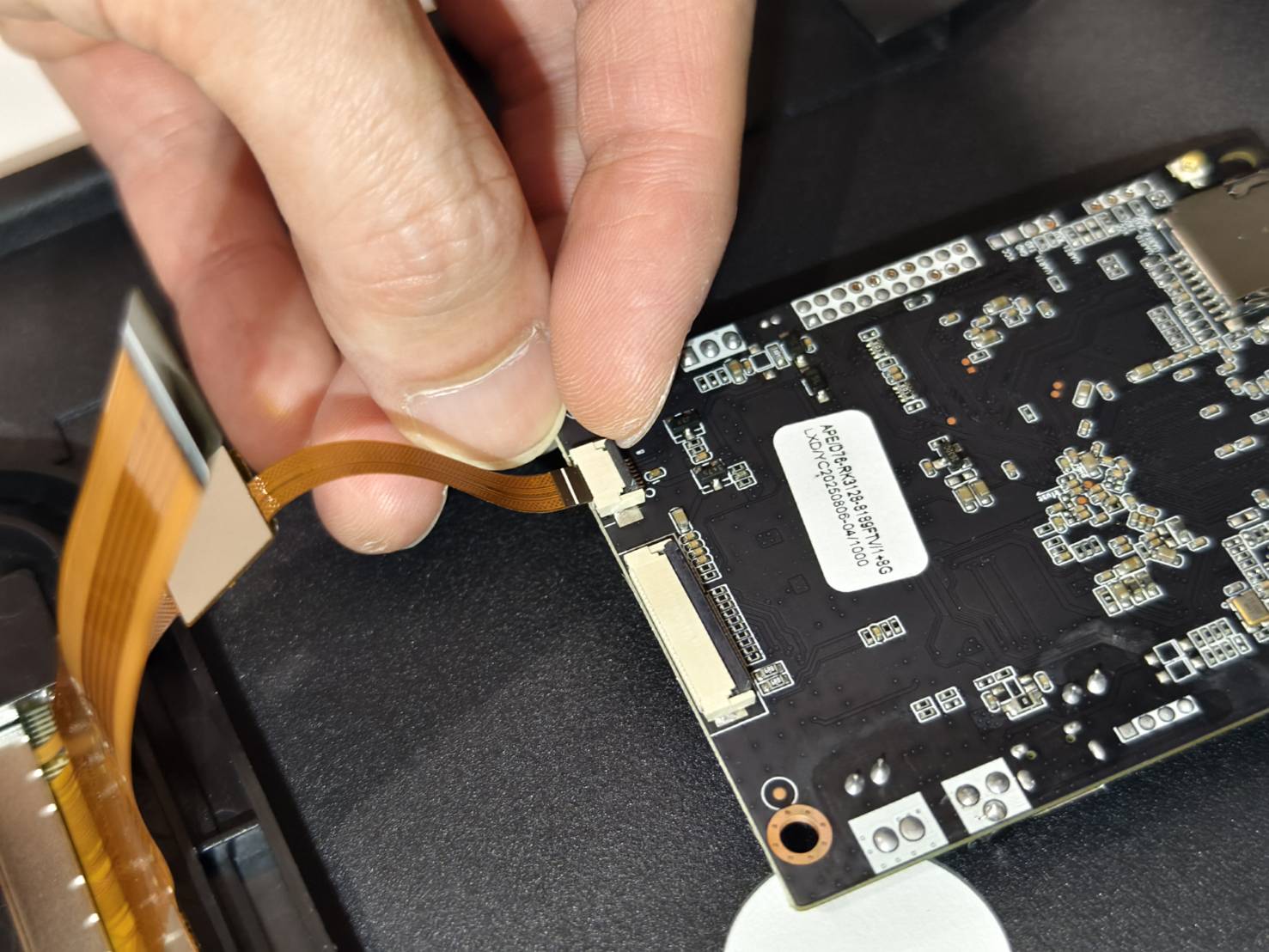

Klappen Sie die RK-Platine um und öffnen Sie die Kabelklemmen, um die Flachbandkabel abzuziehen.

Schritt 5

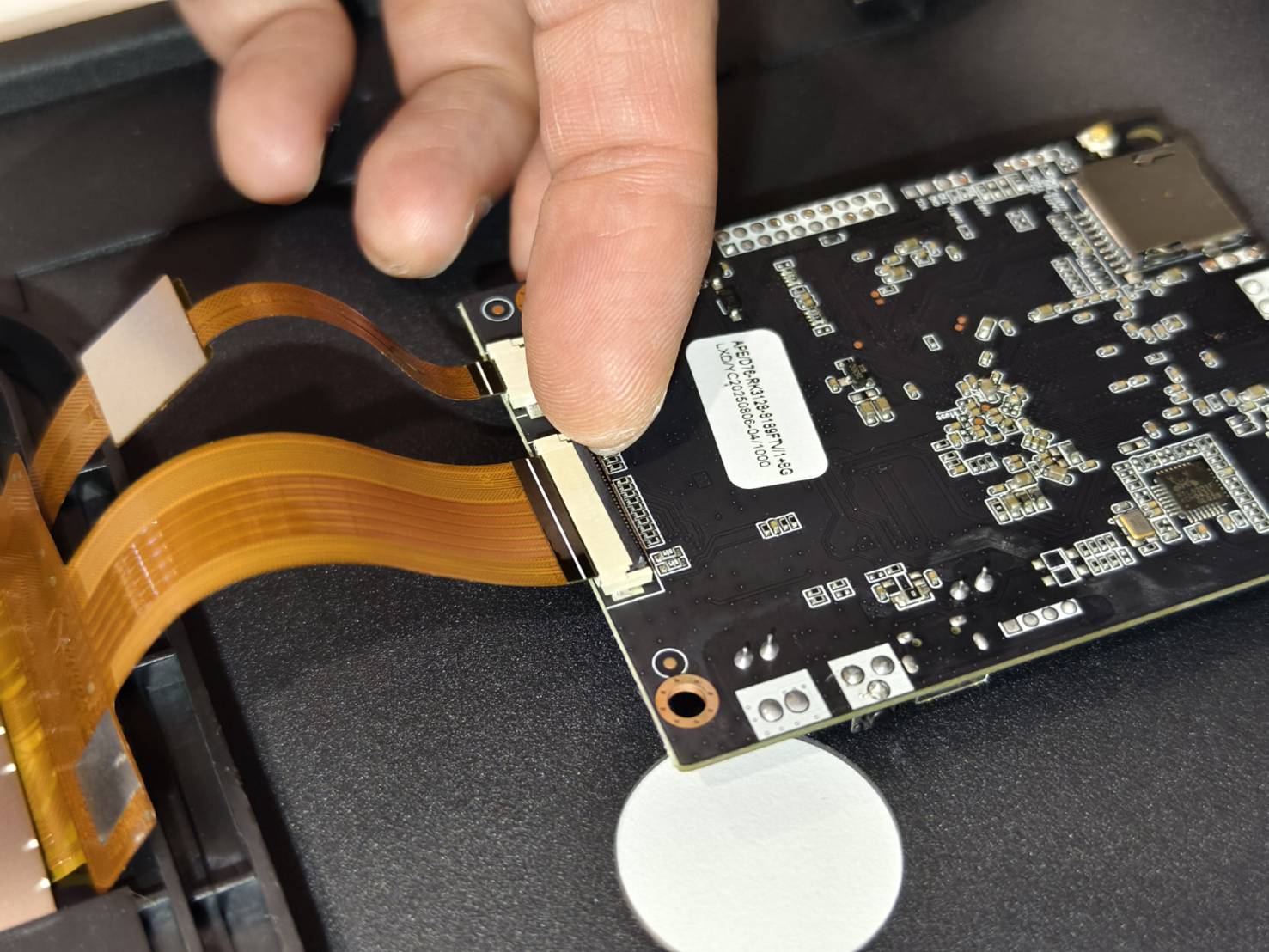

Stecken Sie die Flachbandkabel ein und stellen Sie sicher, dass die Klemmen nach dem Einstecken sicher verriegelt sind.

Schritt 6

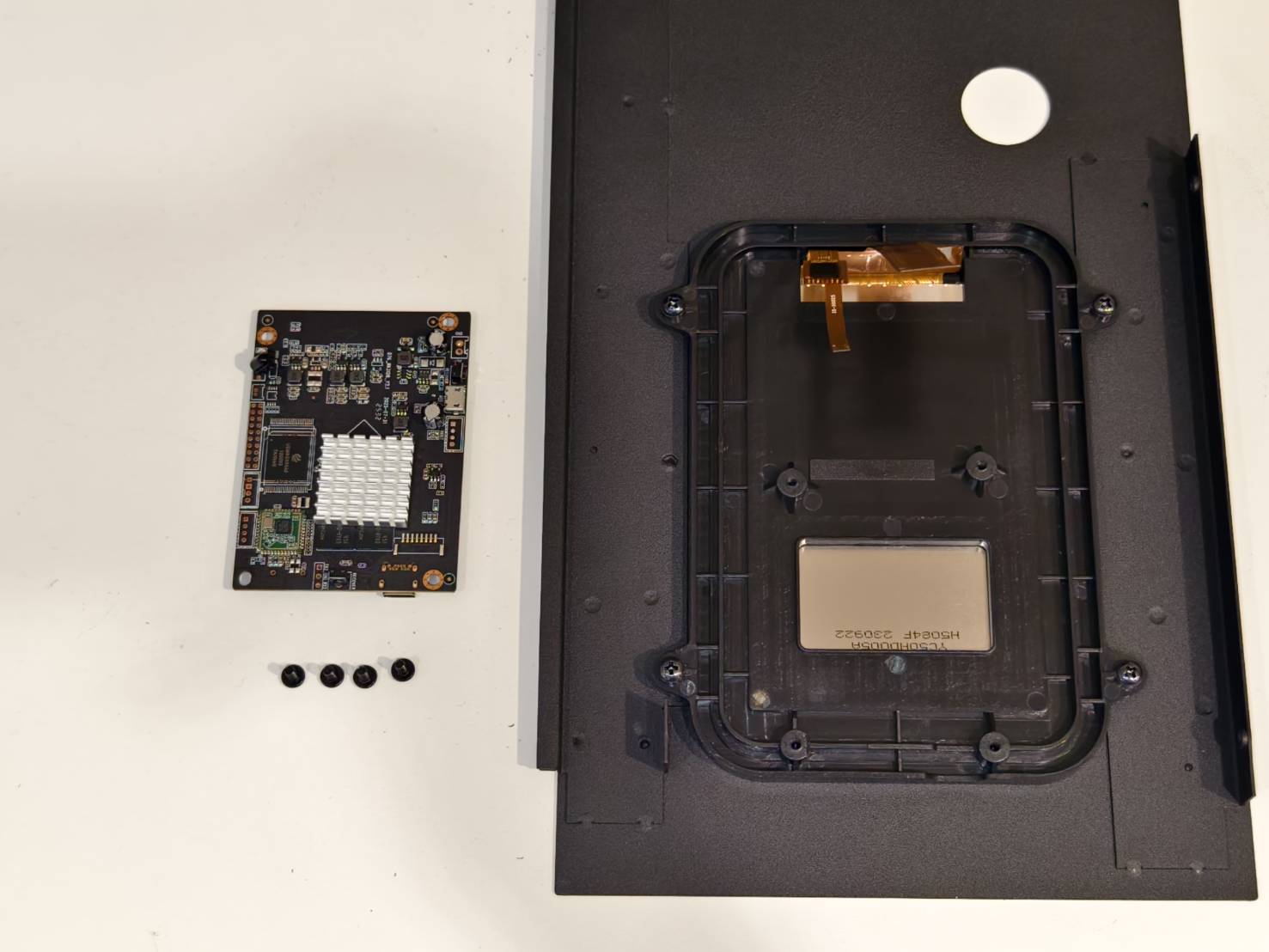

Klappen Sie die RK-Platine um und schrauben Sie sie an der Halterung fest.

Schritt 7

Montieren Sie die vordere Metallabdeckung. Stellen Sie sicher, dass der weiße Punkt des Type-C-Kabels wie im Video nach oben zeigt.
