beamo II - Austausch der Autofokus-Sonde

Werkzeuge

Schritt 1

Entfernen Sie die Wabenplatte. (Falls Sie den Kopf nicht anheben können, siehe Schritt 3 um ihn manuell anzuheben.)

Schritt 2

Schalten Sie das Gerät aus und ziehen Sie das Netzkabel ab.

Schritt 3

Drehen Sie die Gewindestange, um den Laserkopf abzusenken und die vier Schrauben zu finden.

Entfernen Sie die vier Schrauben.

Schritt 4

Drehen Sie die Gewindestange, um den Laserkopf anzuheben. Die Laserkopfbaugruppe kann dann abgenommen werden.
(Stellen Sie sicher, dass die Linearführung nicht herunterfällt. Falls doch, setzen Sie sie wieder ein.)

Schritt 5

Entfernen Sie die drei Schrauben, um die Z-Achsen-Platine abzunehmen. Die Autofokus-Sonde kann dann gefunden werden.

Schritt 6

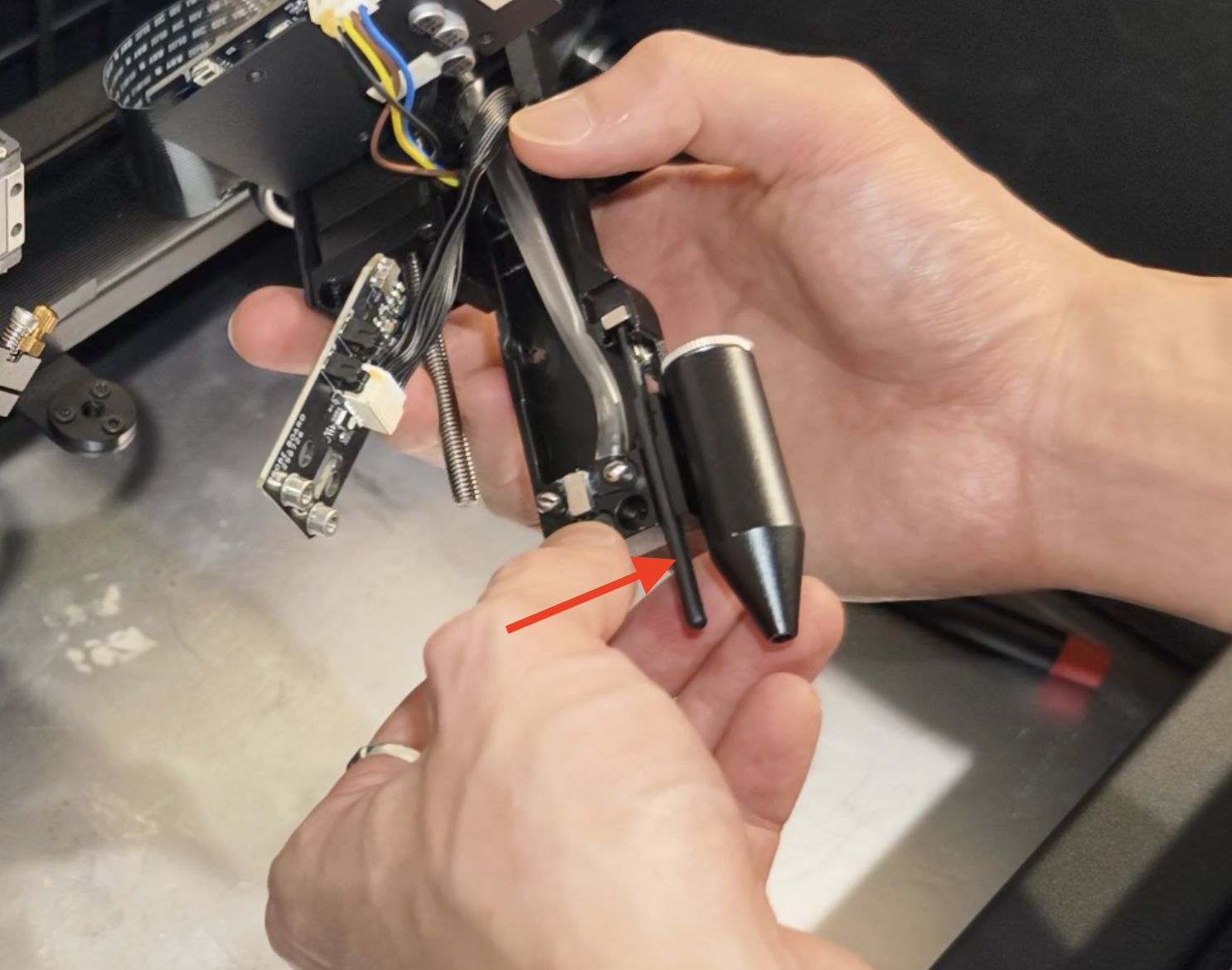

Entfernen Sie die alte Sonde. Installieren Sie die neue Sonde.
Stellen Sie sicher, dass die Fokussonde und der Magnet in der richtigen Position sind.
Die Fokussonde und der Magnet müssen sich gegenseitig anziehen – dies ist die korrekte Position.

Schritt 7

Befestigen Sie die Z-Achsen-Platine mit der Laserkopfbaugruppe.

Schritt 8

Installieren Sie die Laserkopfbaugruppe mithilfe der Gewindestange und befestigen Sie die Laserkopfbaugruppe mit den vier Schrauben an der Linearführung.
