beamo II - Austausch der Z-Achsen-Platine

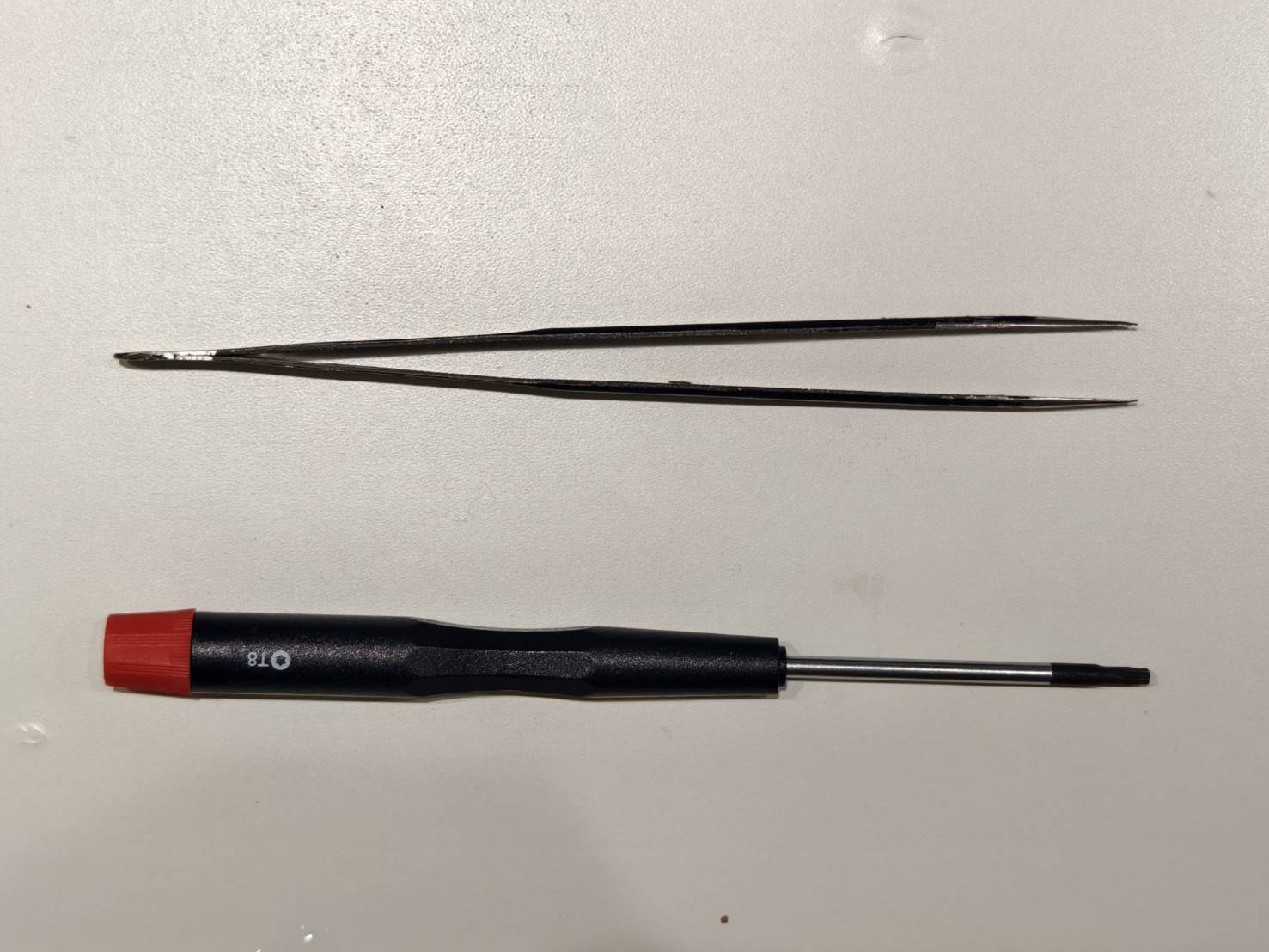

Werkzeuge

Schritt 1

Schalten Sie das Gerät aus und ziehen Sie das Netzkabel ab.

Schritt 2

Trennen Sie den Luftschlauch von der Oberseite des Laserkopfes.

Schritt 3

Entfernen Sie diese vier Schrauben.

Schritt 4

Ziehen Sie das Z-Achsen-Motorkabel (4-polig) ab.

Schritt 5

Trennen Sie das Kamerakabel (kleines goldenes Flachkabel). Beachten Sie, dass die Verriegelung am Kabelsteckplatz geöffnet sein muss.

Schritt 6

Trennen Sie das 34-polige Flachkabel der X-Achse. Beachten Sie, dass die Verriegelung am Kabelsteckplatz geöffnet sein muss.

Schritt 7

Ordnen Sie den Luftschlauch neu an, falls er die Platine blockiert oder die Platine daran haftet.
Ziehen Sie das 20-polige Kabel ab. Anschließend kann die Platine vollständig aus dem System entfernt werden.

Schritt 8

Stecken Sie das 20-polige Kabel in die neue Platine ein.

Schritt 9

Setzen Sie das 34-polige Flachbandkabel der X-Achse ein. Stellen Sie sicher, dass die Verriegelung am Kabelsteckplatz fest eingerastet ist.

Schritt 10

Setzen Sie das Kamerakabel (kleines goldenes Flachbandkabel) ein. Stellen Sie sicher, dass die Verriegelung am Kabelsteckplatz fest eingerastet ist.

Schritt 11

Stecken Sie das Z-Achsen-Motorkabel (4-polig) in die Platine ein.

Schritt 12

Befestigen Sie die Platine mit den vier T8-Torx-Schrauben.

Schritt 13

Schließen Sie den Luftschlauch wieder an den Laserkopf an.
