beamo II - Austausch der X-Achsen-Platine

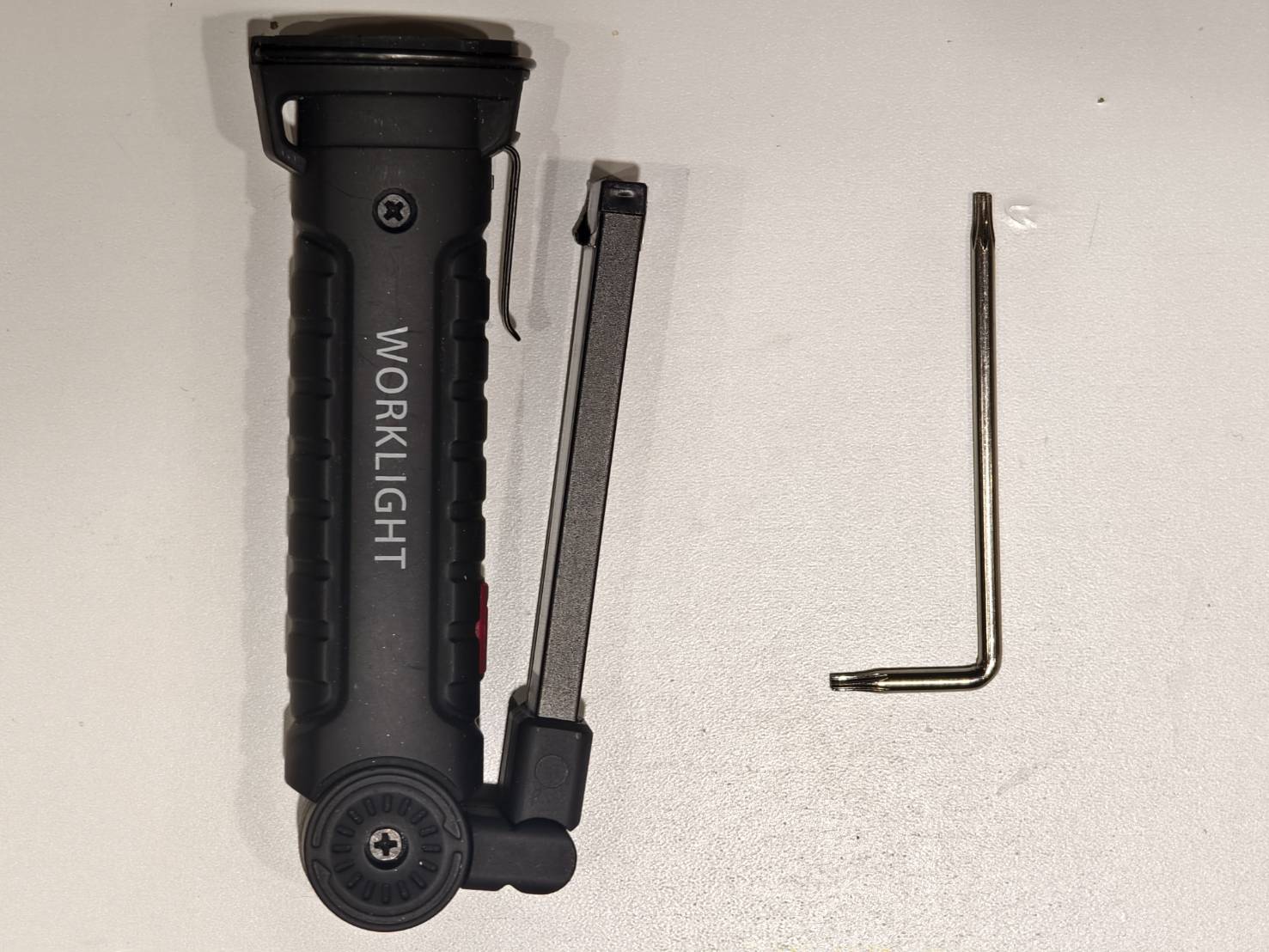

Werkzeuge

Schritt 1

Schalten Sie das Gerät aus und ziehen Sie das Netzkabel ab.

Schritt 2

Entfernen Sie die Schrauben der X-Achsen-Platine. (T8 Torx-Schraube * 3 Stk.)

Schritt 3

Ziehen Sie das 28-Pin-Kabel und das Kamerakabel ab.
(Bitte beachten Sie, dass zwei Kabel abgezogen werden müssen. Bei zu starkem Kraftaufwand können beide Kabel gleichzeitig gelöst werden, was jedoch akzeptabel ist.)

Schritt 4

Trennen Sie das FPC-Kabel von der X-Achsen-Platine. Die X-Achsen-Platine kann dann vollständig entfernt werden.

Schritt 5

Schließen Sie das FPC-Kabel an die neue X-Achsen-Platine an.

Schritt 6

Stecken Sie das 28-Pin-Kabel und das Kamerakabel in die X-Achsen-Platine ein.
(Bitte stellen Sie sicher, dass das 28-Pin-Kabel fest in die X-Achsen-Platine eingesteckt ist.)

Schritt 7

Befestigen Sie die X-Achsen-Platine mit den drei T8-Schrauben.
