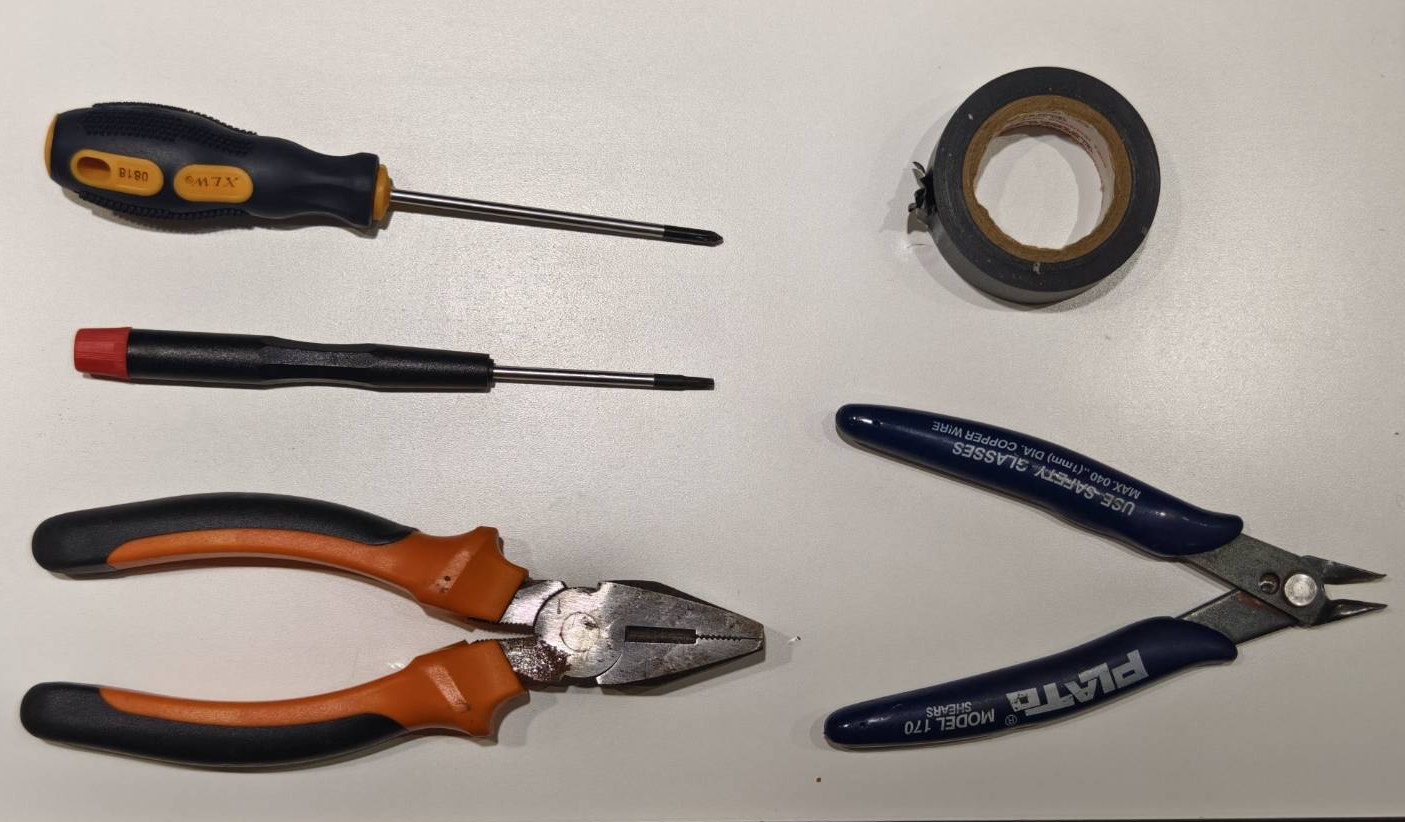

Werkzeuge
1 |
Kreuzschlitzschraubendreher |
2 |
T8-Torx-Schraubendreher |
3 |
Zange |
4 |
Isolierband |
5 |
Seitenschneider |
Schritt 1
Schalten Sie das Gerät aus und ziehen Sie das Netzkabel ab.
Schritt 2
Entfernen Sie die Schrauben, um die Netzbuchse zu demontieren.
Schritt 3
Machen Sie Fotos, um die Position der Kabel zu dokumentieren, damit Sie diese beim Einbau der neuen Netzbuchse nicht vergessen.
- Das rote Kabel muss an "L" angeschlossen werden.
- Das blaue Kabel muss an "N" angeschlossen werden.
- Das grün-gelbe Kabel muss an "G" angeschlossen werden.

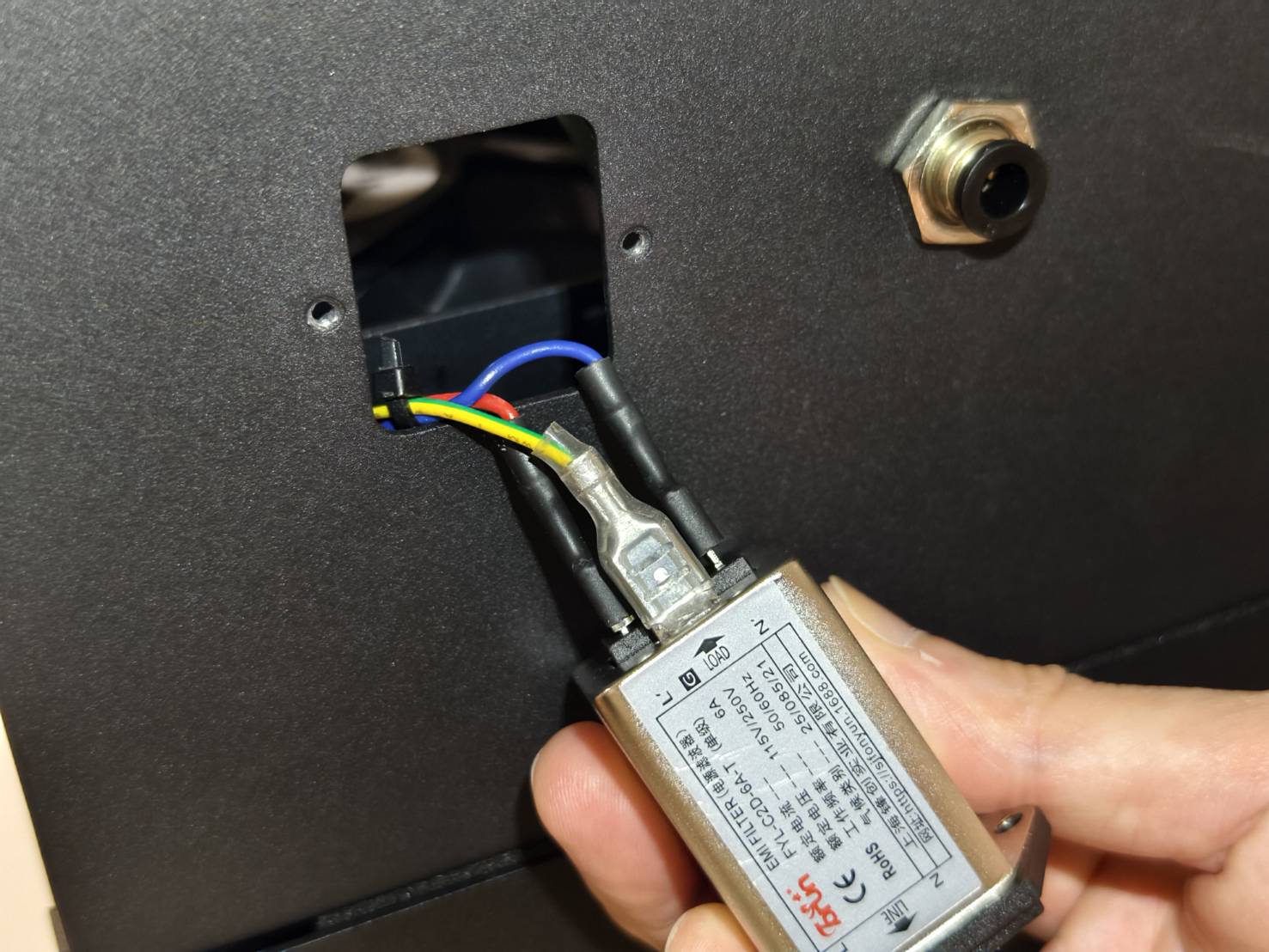

Schritt 4
Entfernen Sie die Kabel von der Netzbuchse. Anschließend kann die Netzbuchse aus dem System entfernt werden.
(Bei einigen Kabeln wird ein Seitenschneider benötigt. Wichtig ist, die Klemme in der Mitte zu drücken, damit sie nicht an den Kontakten der Netzbuchse hängen bleibt.)
Schritt 5
Umwickeln Sie die Kabel mit Isolierband.
Schritt 6
Verbinden Sie die Kabel mit der neuen Netzbuchse, indem Sie die Kabel fest andrücken, um eine sichere Verbindung zu gewährleisten.
(Bitte beachten Sie das Foto, das Sie in Schritt 3 aufgenommen haben, für die Position der Kabel.)
Schritt 7
Montieren Sie die Netzbuchse am Gerät.
#END
