beamo II - Anleitung zum Austausch der Laserröhre

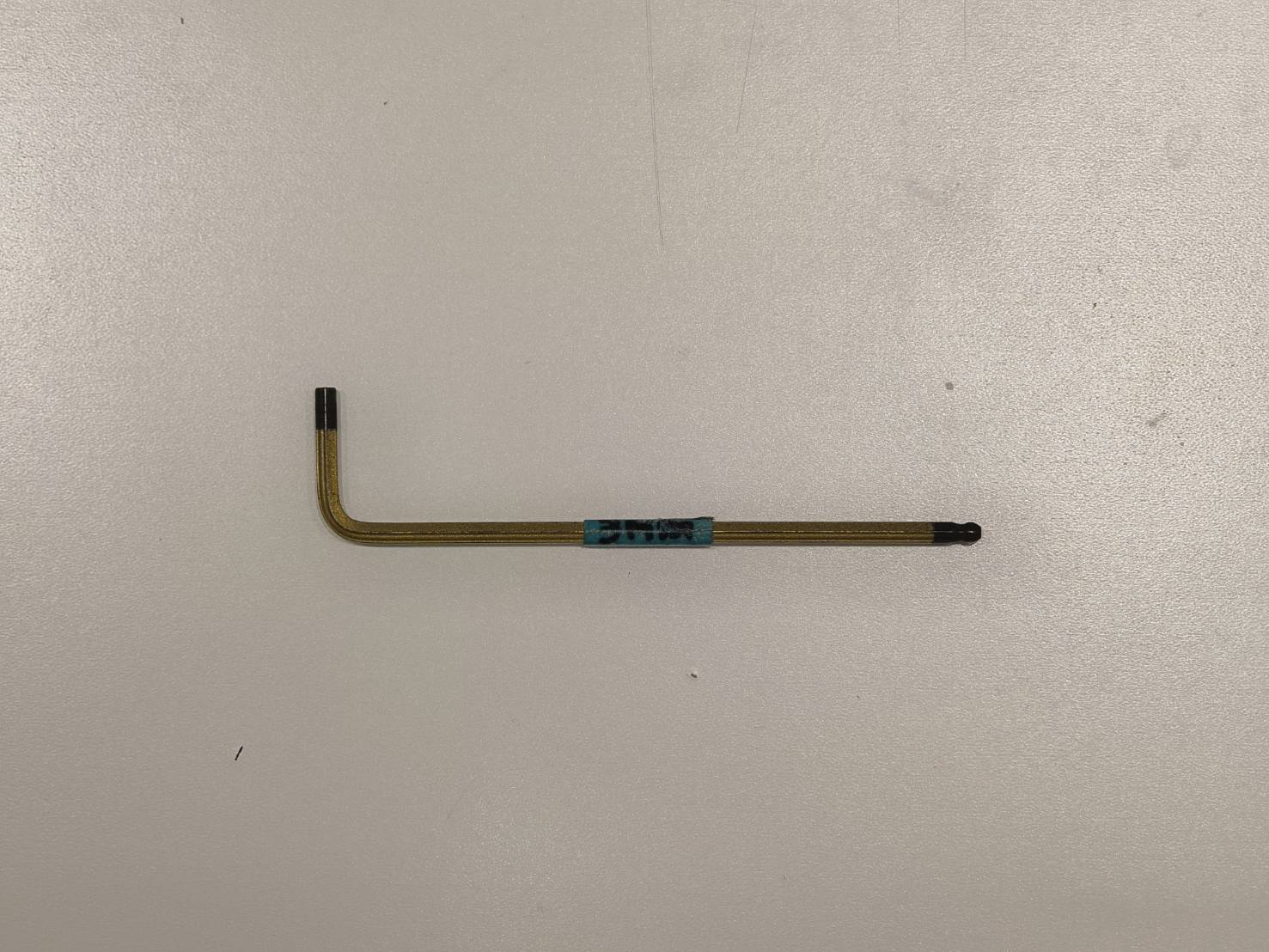

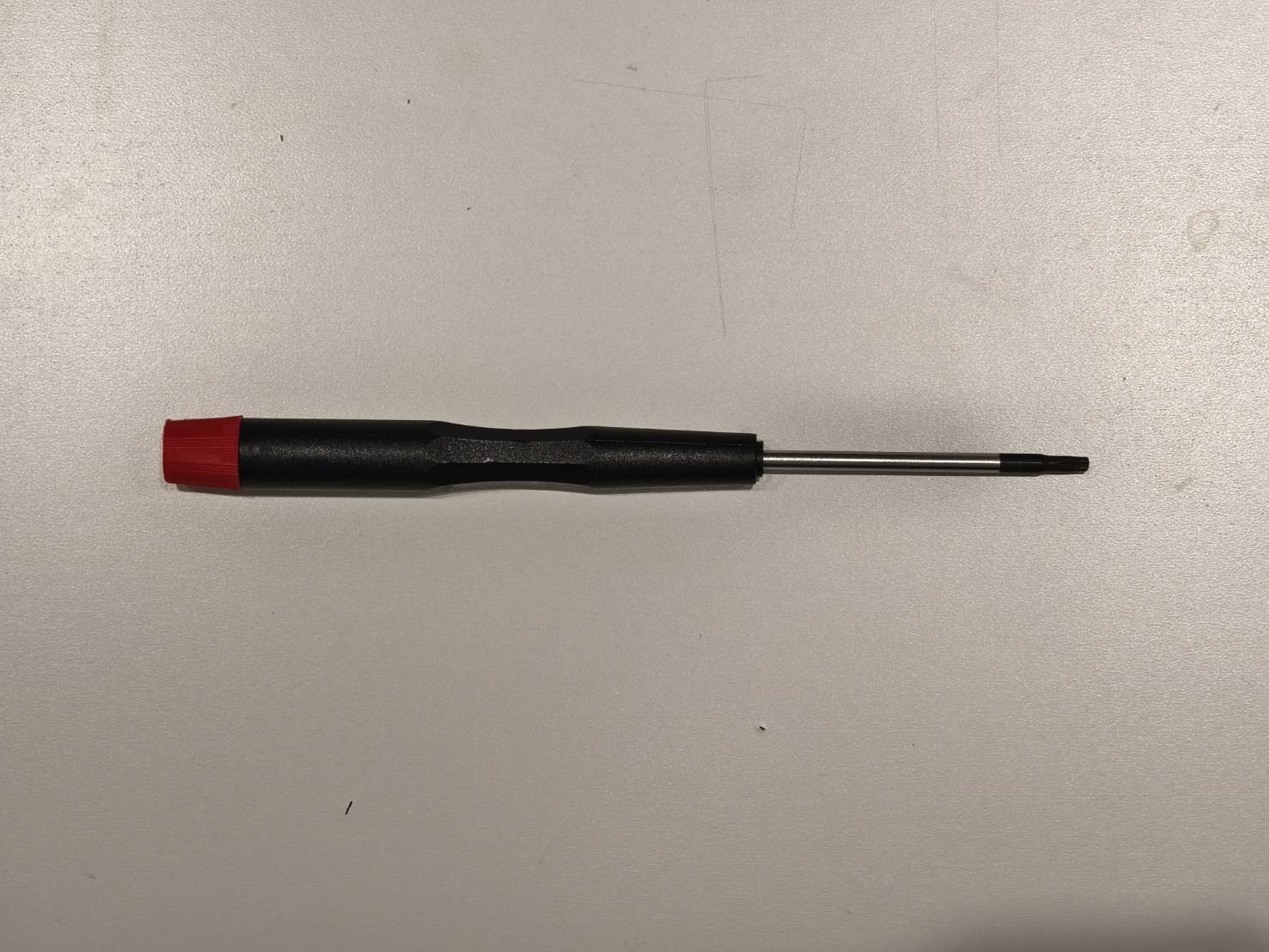

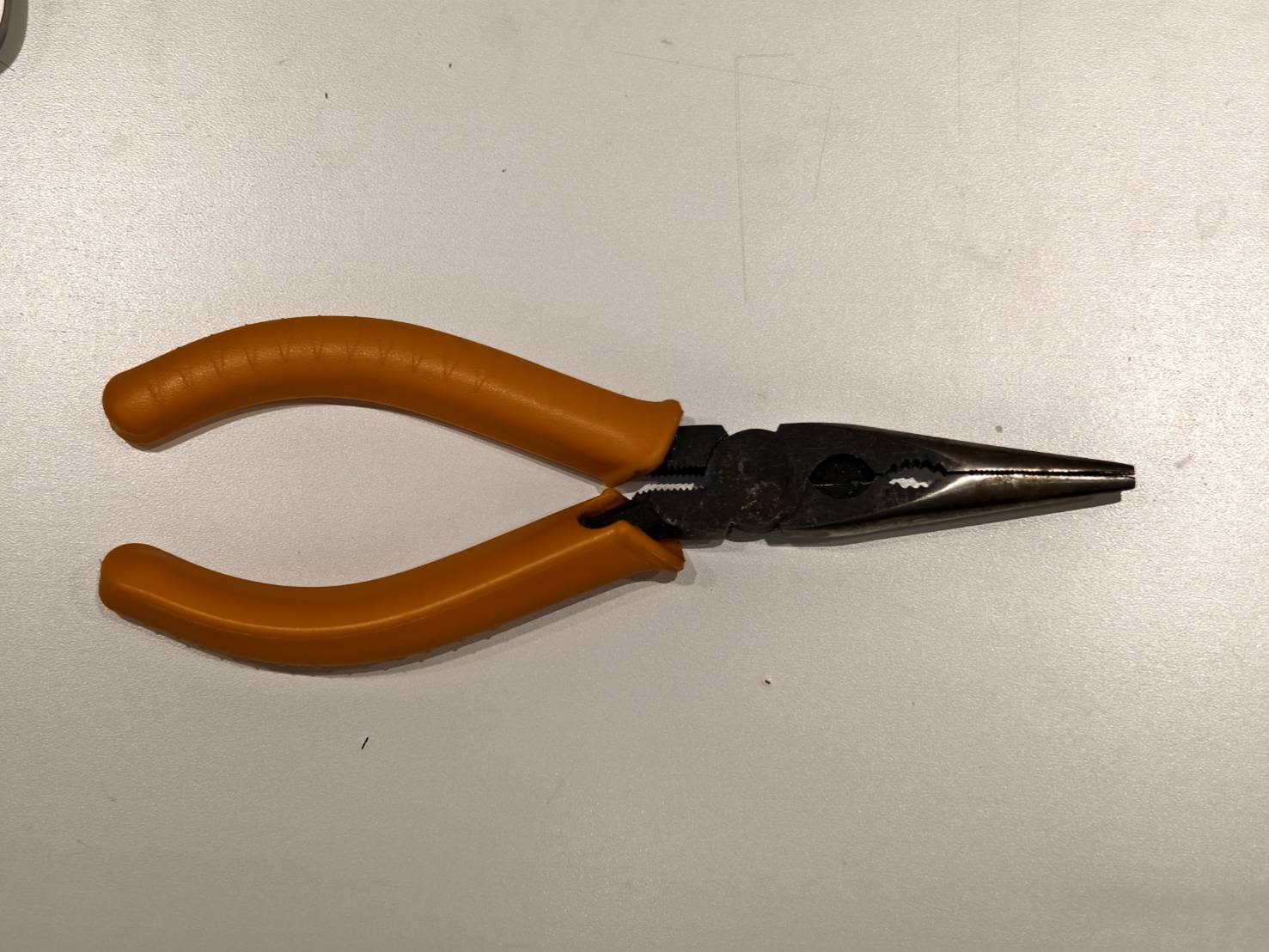

Werkzeuge

Schritt 1

Schalten Sie das Gerät aus und ziehen Sie das Netzkabel ab.

Schritt 2

Entfernen Sie die hintere Metallabdeckung.

Schritt 3

Schritt 4

Entfernen Sie die Halterungen der Laserröhre.

Schritt 5

Trennen Sie das Erdungskabel der Laserröhre.

Schritt 6

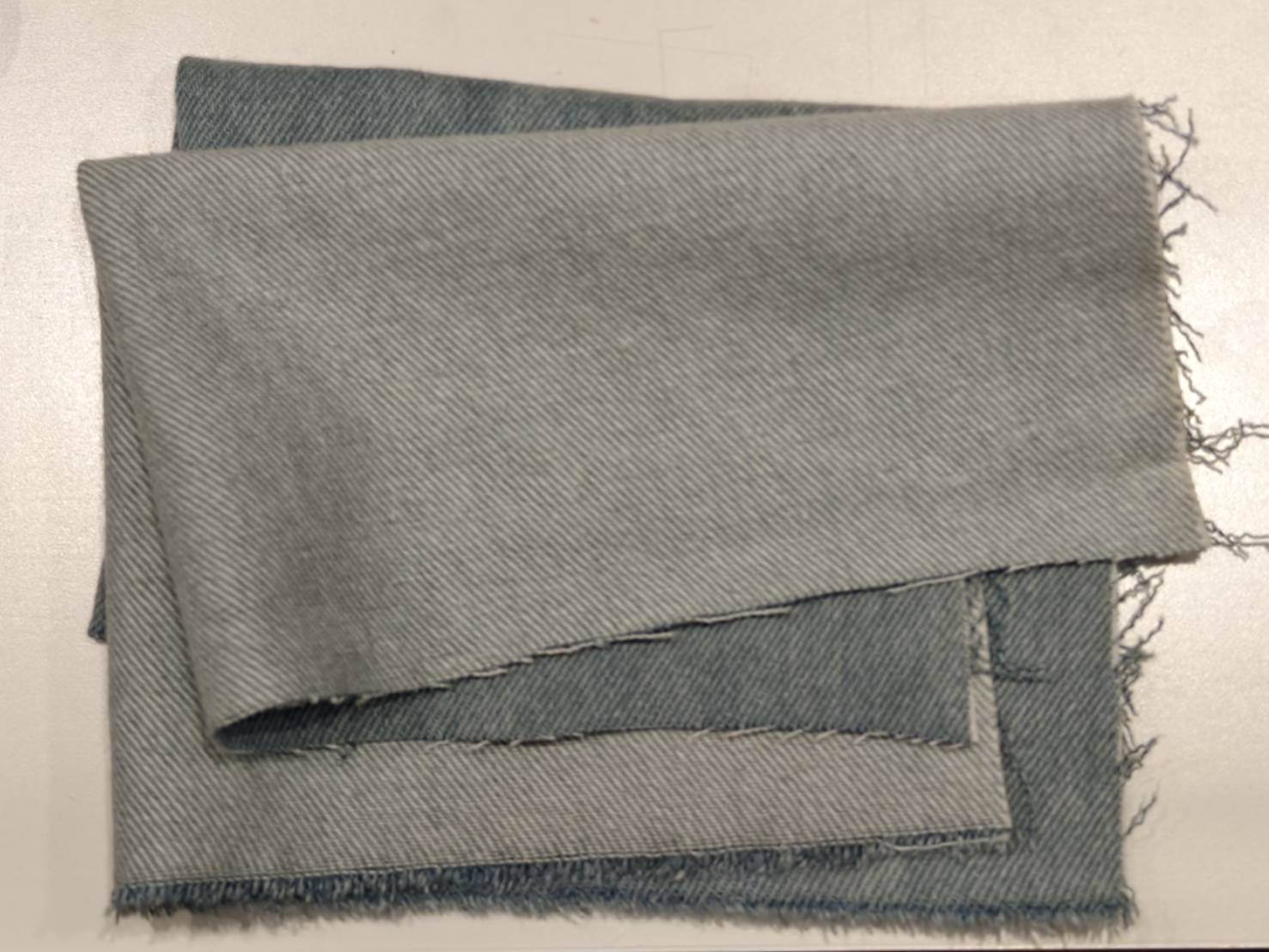

Legen Sie die Lappen auf beiden Seiten unter die Laserröhre.

Schritt 7

Entfernen Sie die Wasserschlauchschelle von der Hochdruckseite.

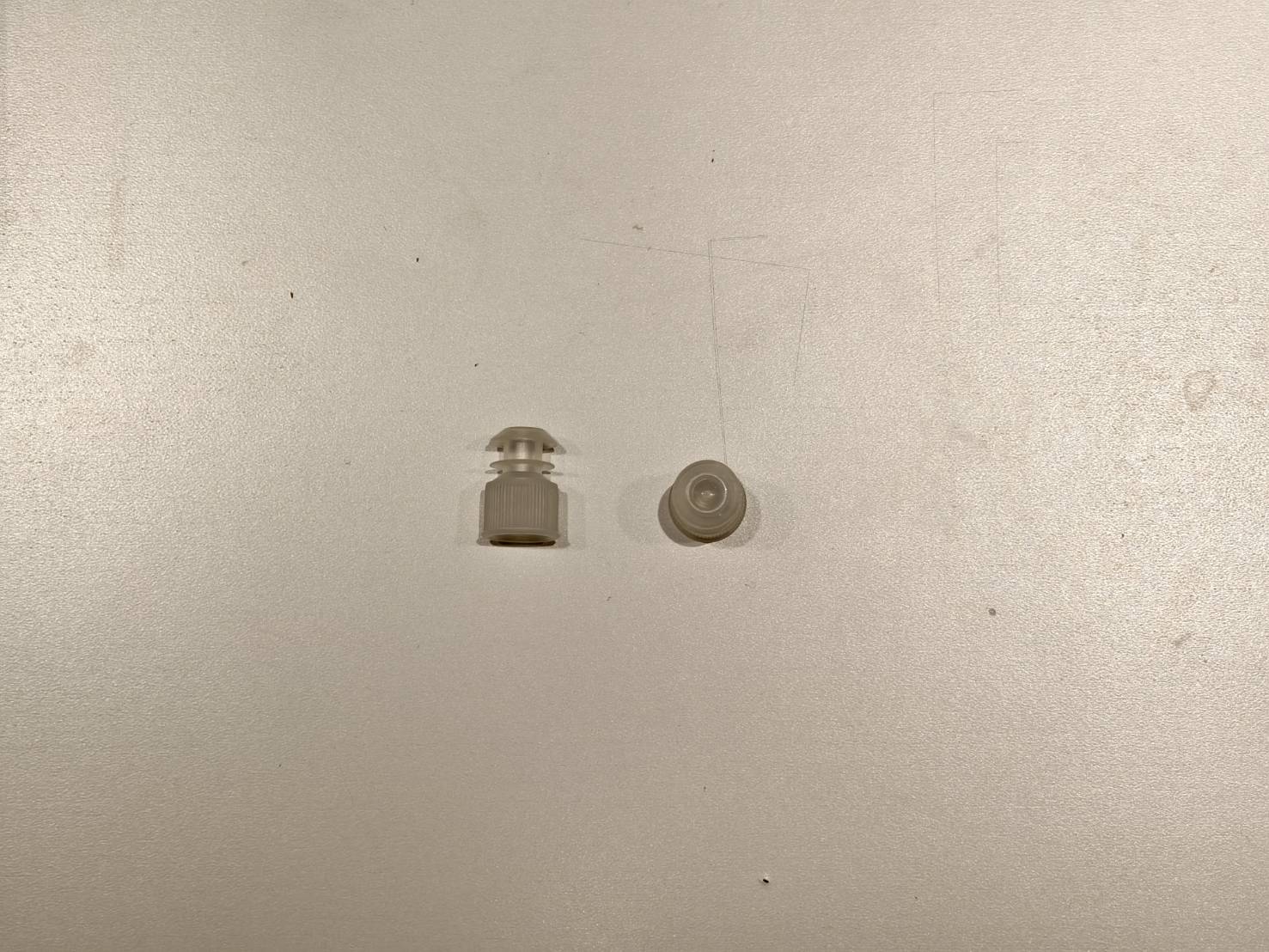

Stellen Sie sicher, dass der Wasserschlauchstopfen bereitliegt, damit er sofort nach dem Abnehmen des Schlauchs eingesetzt werden kann.

Schritt 8

Entfernen Sie die Wasserschlauchschelle von der Niederdruckseite.
Stellen Sie sicher, dass der Wasserschlauchstopfen bereitliegt, damit er sofort nach dem Abnehmen des Schlauchs eingesetzt werden kann.

Schritt 9

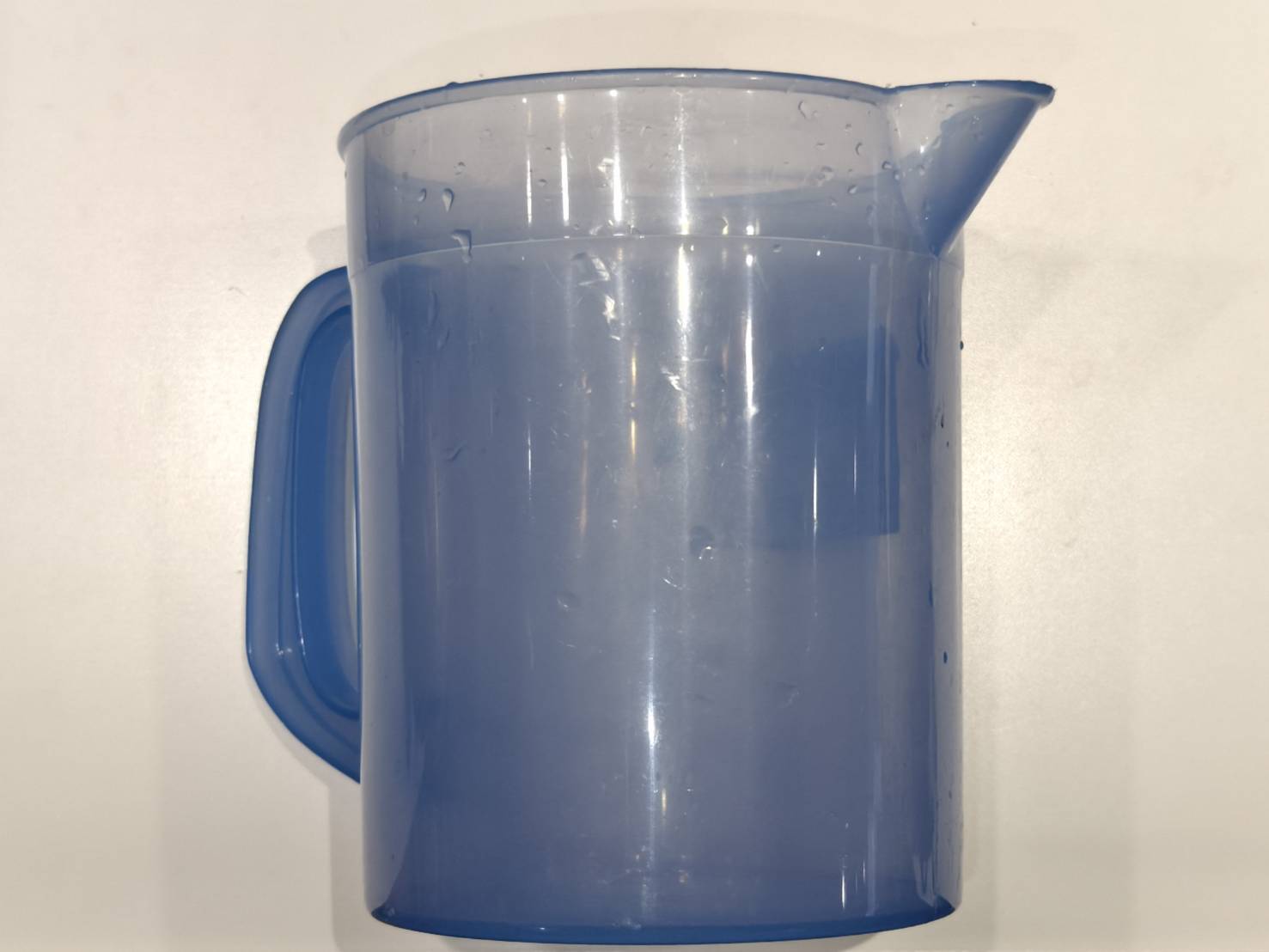

Bereiten Sie im Voraus einen Eimer vor, um das Wasser aus der Laserröhre abzulassen.
Die Laserröhre kann dann entfernt und das Wasser abgelassen werden.

Schritt 10

Setzen Sie die neue Laserröhre in die Maschine ein und schließen Sie das Erdungskabel an die Klemme an.
(Das Erdungskabel muss sich auf derselben Seite wie das andere befinden.)

Schritt 11

Entfernen Sie auf der Hochdruckseite den Schlauchstopfen und schließen Sie den Wasserschlauch an die Laserröhre an.

Schritt 12

Entfernen Sie auf der Niederdruckseite den Schlauchstopfen und schließen Sie den Wasserschlauch an die Laserröhre an.

Schritt 13

Befestigen Sie die Laserröhre an ihrer Position. Bitte beachten Sie diese zwei Punkte:

1. Der Abstand zwischen der Düse der Laserröhre und der ersten Spiegelfassung beträgt ca. 1,5 cm (eine Fingerbreite).
2. An beiden Seiten der Laserröhre befinden sich zwei kurze Wasserschläuche; diese müssen horizontal ausgerichtet sein.

Schritt 14

Setzen Sie den Schaumstoff wieder ein und verbinden Sie die Kabel zwischen der Laserröhre und dem Laser-Netzteil.

Schritt 15

Füllen Sie Wasser in das System.
[4-8 Kühlwasser einfüllen]

Schritt 16

Nachdem Sie das Wasser eingefüllt haben, richten Sie bitte den Strahlengang aus.
[4-10 Strahlengang-Justierung]
