beamo II - Austausch des Schlüsselschalters

Werkzeuge

Schritt 1

Schalten Sie das Gerät aus und ziehen Sie das Netzkabel ab.

Schritt 2

Entfernen Sie die vordere Metallabdeckung. (T8 Torx-Schraube × 10 Stk.)

Schritt 3

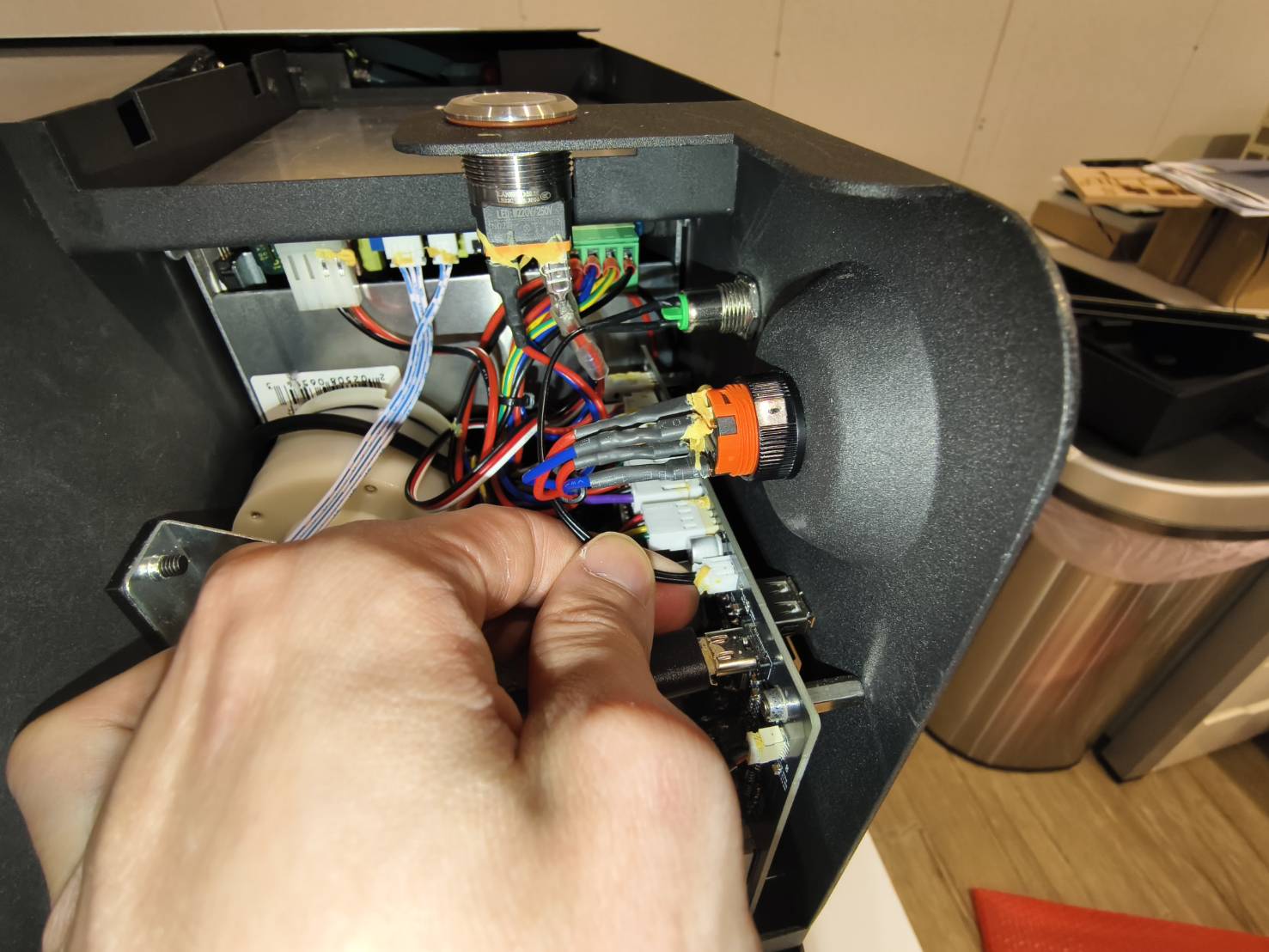

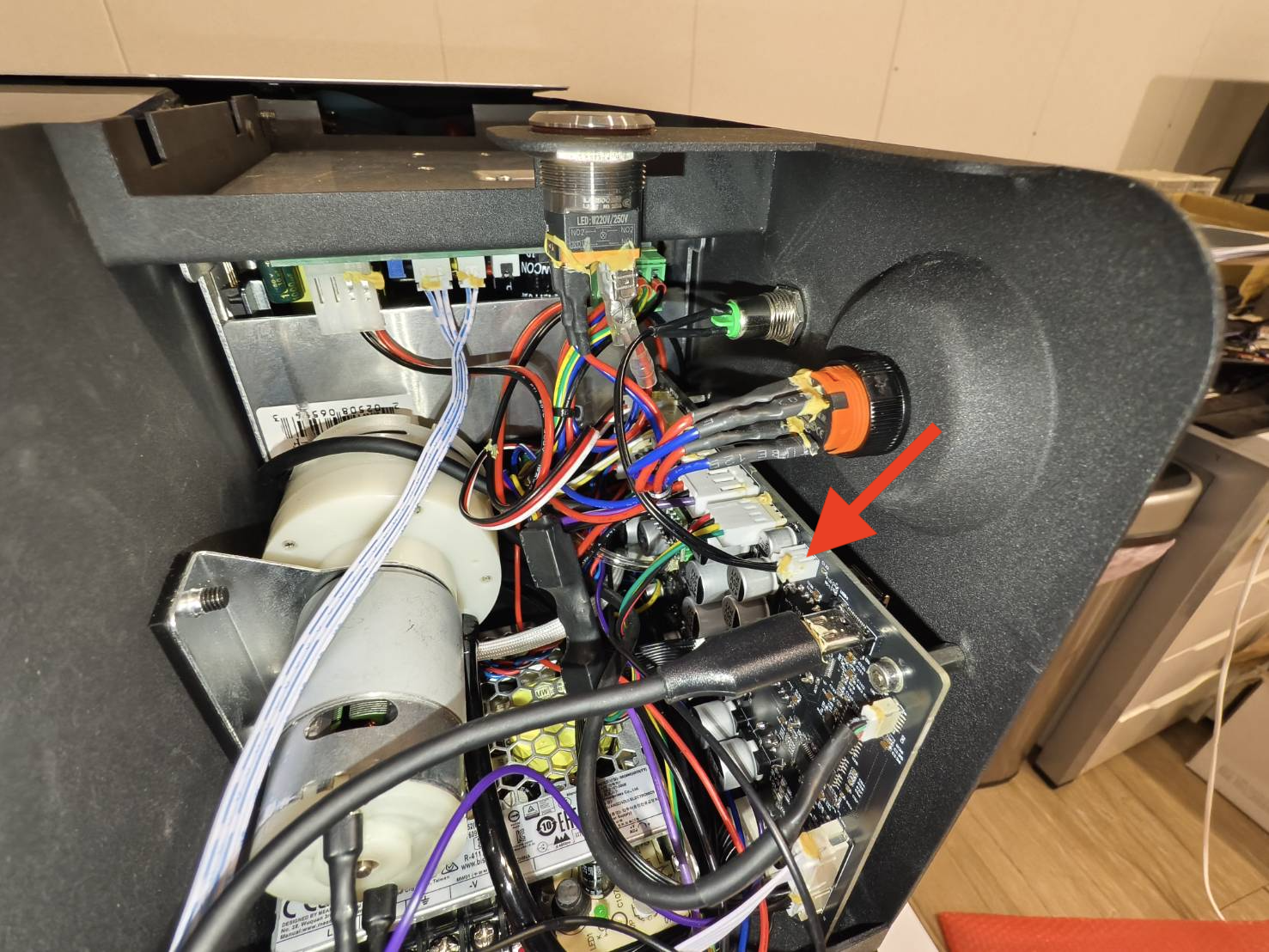

Ziehen Sie das Kabel des Schlüsselschalters ab.
(Falls Ihre Konfiguration abweicht, entnehmen Sie bitte dem Diagramm das richtige Kabel.)

Schritt 4

Entfernen Sie den Schlüsselschalter, indem Sie die Sechskantmutter gegen den Uhrzeigersinn lösen.
(In der Demonstration werden der T8-Schraubendreher und ein Metallbecher verwendet.)

Schritt 5

Installieren Sie den neuen Schlüsselschalter. Stellen Sie sicher, dass der rote Punkt oben ist, und ziehen Sie die Mutter mit der gleichen Methode wie im vorherigen Schritt fest.

Schritt 6

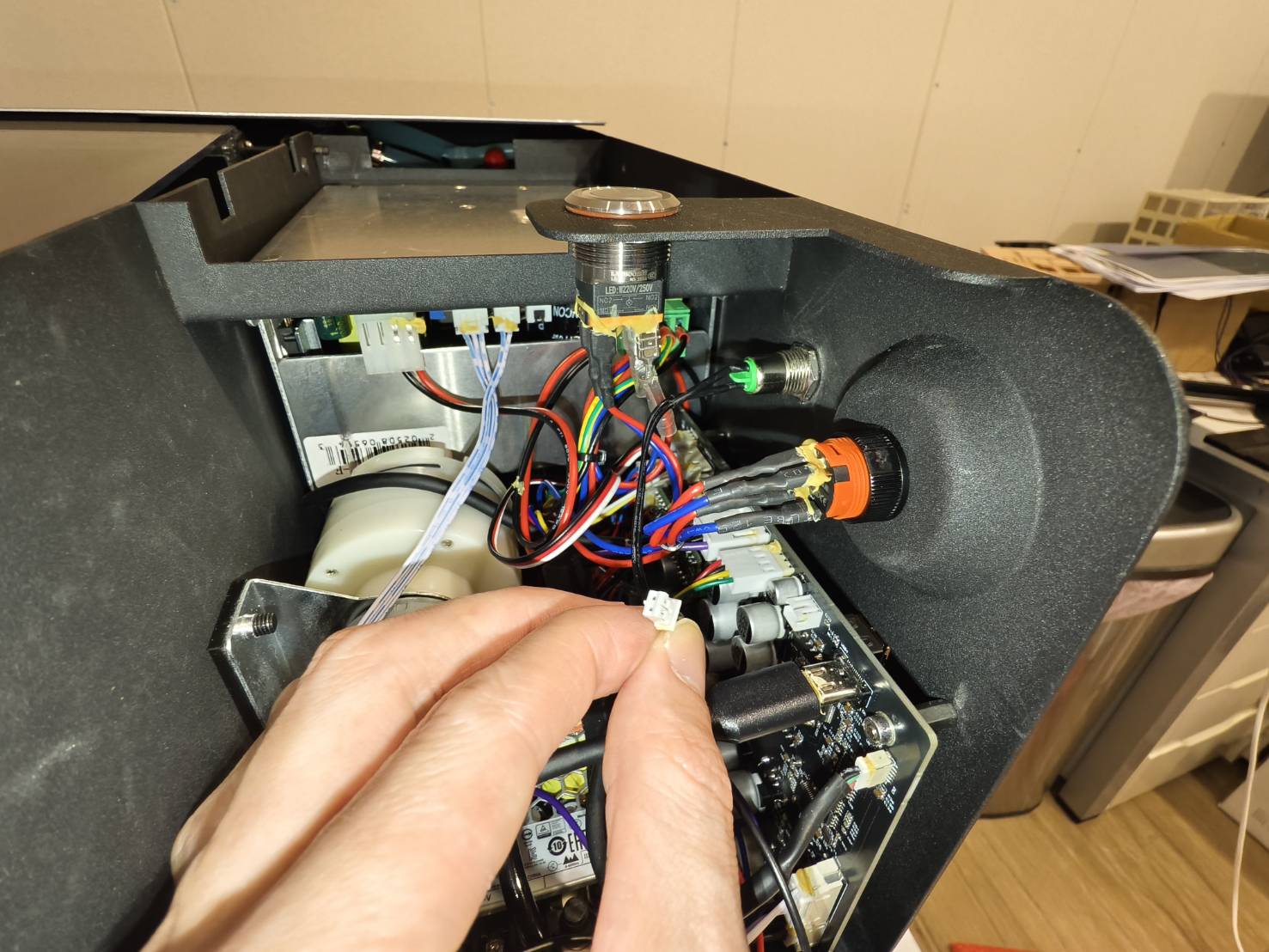

Schließen Sie das Kabel an die Hauptplatine an.

Schritt 7

Bringen Sie die vordere Metallabdeckung wieder an. Stellen Sie sicher, dass der weiße Punkt des USB-Typ-C-Kabels nach oben zeigt, wie im Video dargestellt.
