beamo II - Austausch des Touchscreens

Werkzeuge

Schritt 1

Schalten Sie das Gerät aus und ziehen Sie das Netzkabel ab.

Schritt 2

Entfernen Sie die vordere Metallabdeckung. (T8 Torx-Schraube * 10 Stk.)

Schritt 3

Entfernen Sie die Schrauben der RK-Platine.

Schritt 4

Klappen Sie die RK-Platine um und öffnen Sie die Kabelverriegelungen, um die Flachbandkabel abzuziehen.

Schritt 5

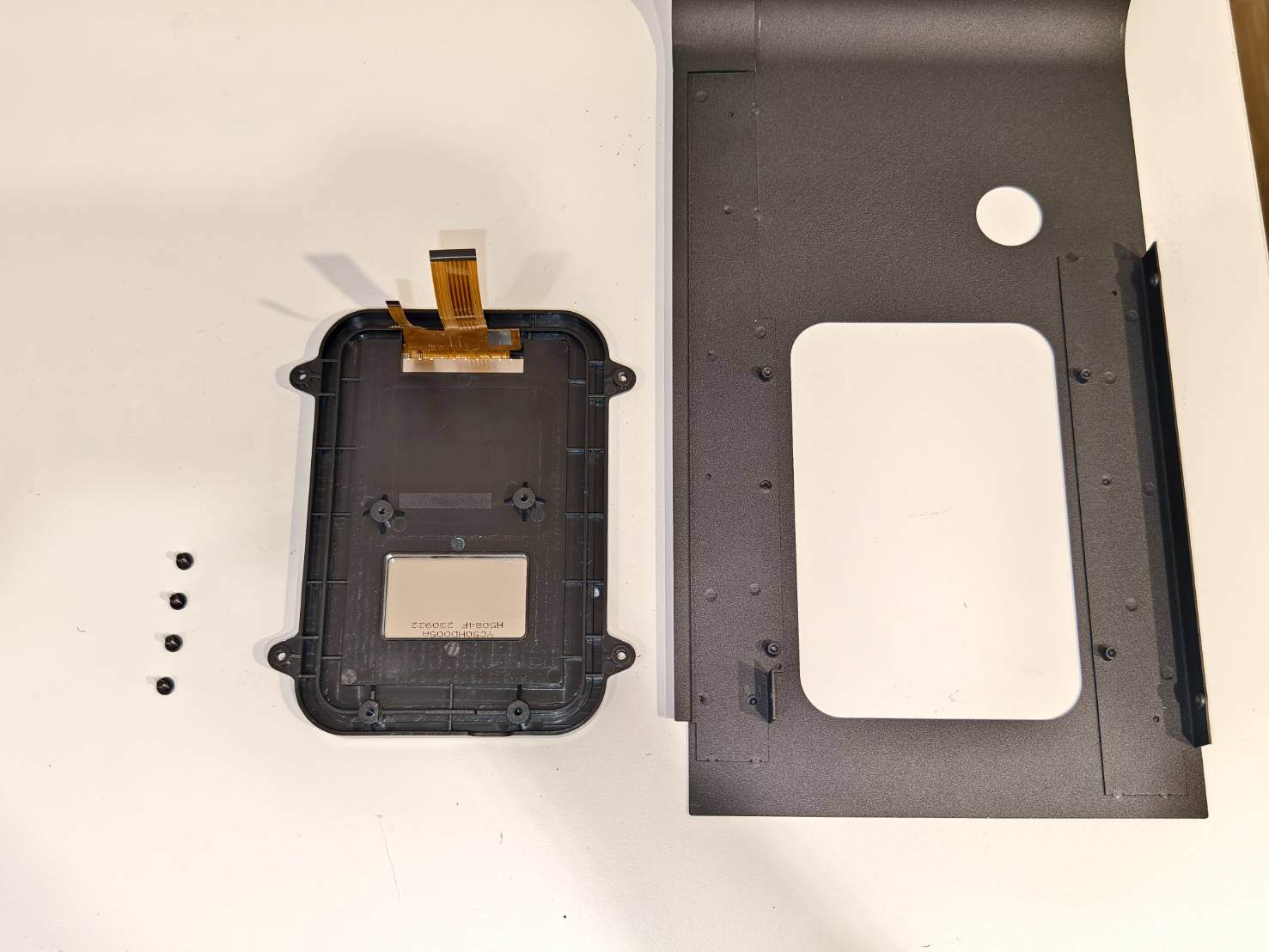

Entfernen Sie den Bildschirm mit der Halterung.

Schritt 6

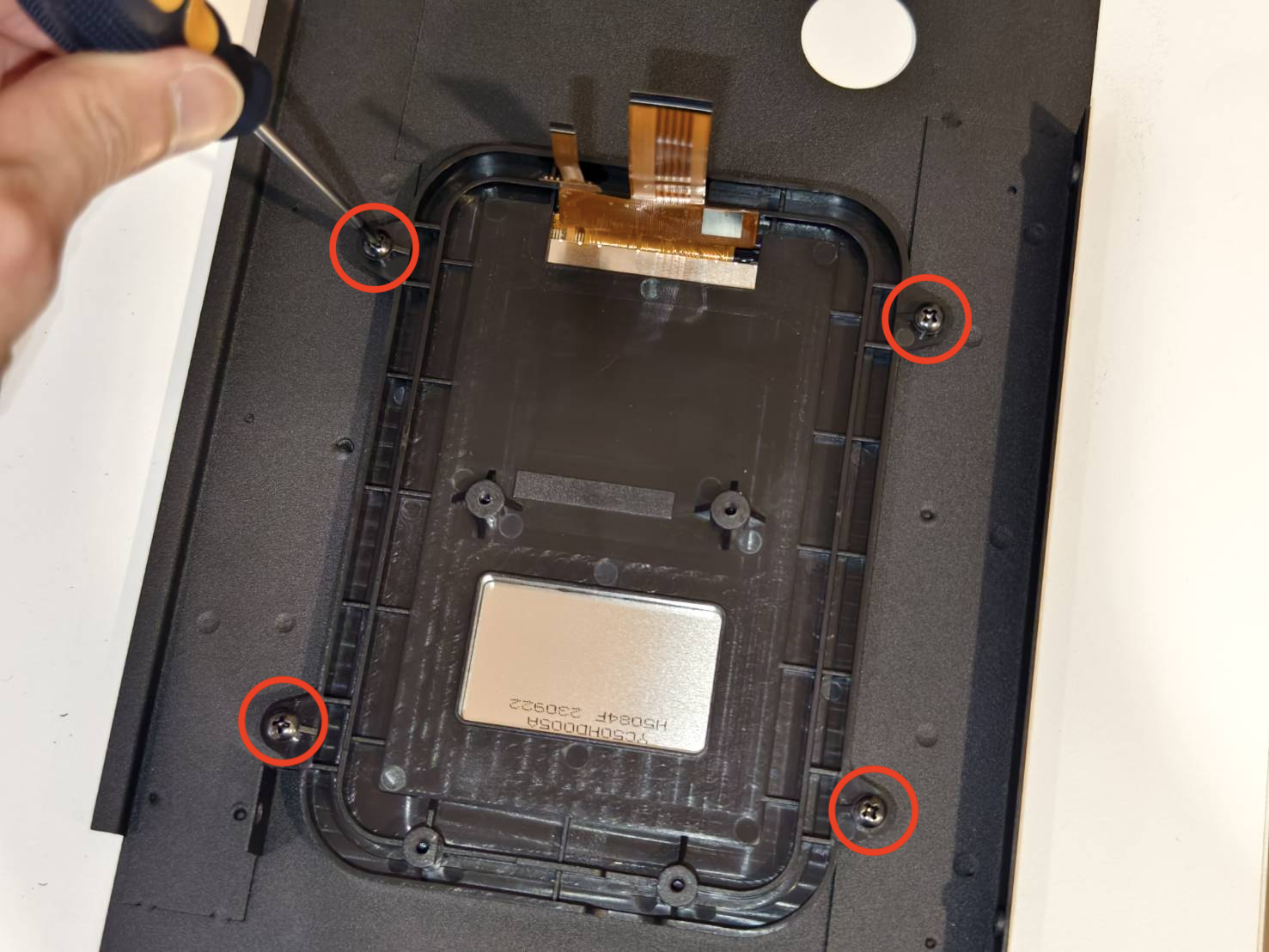

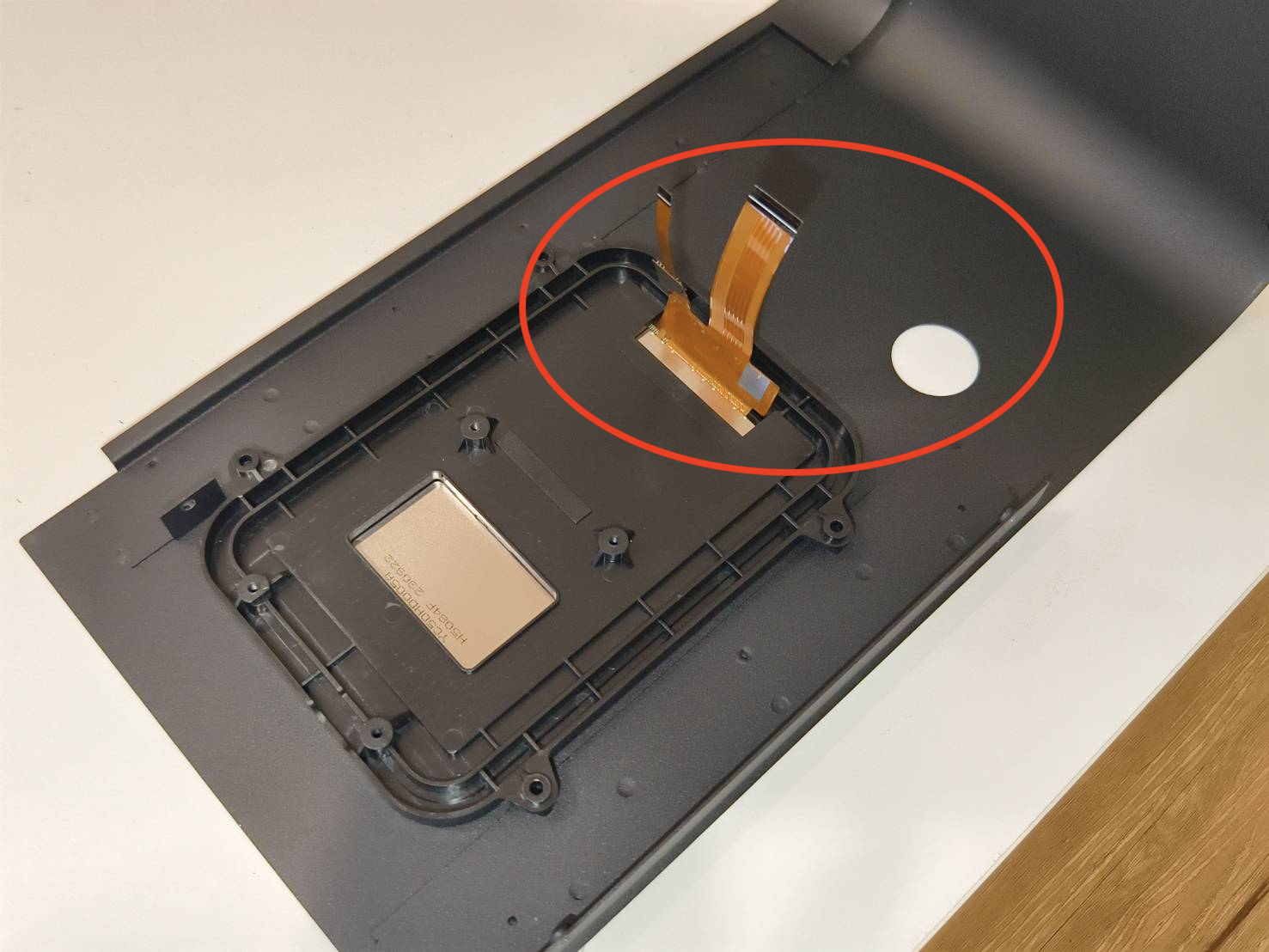

Installieren Sie den Touchscreen mit der Halterung. Stellen Sie sicher, dass sich die Kabel auf derselben Seite wie die runde Öffnung befinden.

Schritt 7

Schließen Sie die Flachbandkabel an und stellen Sie sicher, dass die Verriegelungen nach dem Einstecken der Kabel sicher eingerastet sind.

Schritt 8

Drehen Sie die RK-Platine um und schrauben Sie sie an der Halterung fest.

Schritt 9

Bringen Sie die vordere Metallabdeckung an. Stellen Sie sicher, dass der weiße Punkt des USB-Typ-C-Kabels wie im Video nach oben zeigt.
