beamo II - Austausch der Luftpumpe

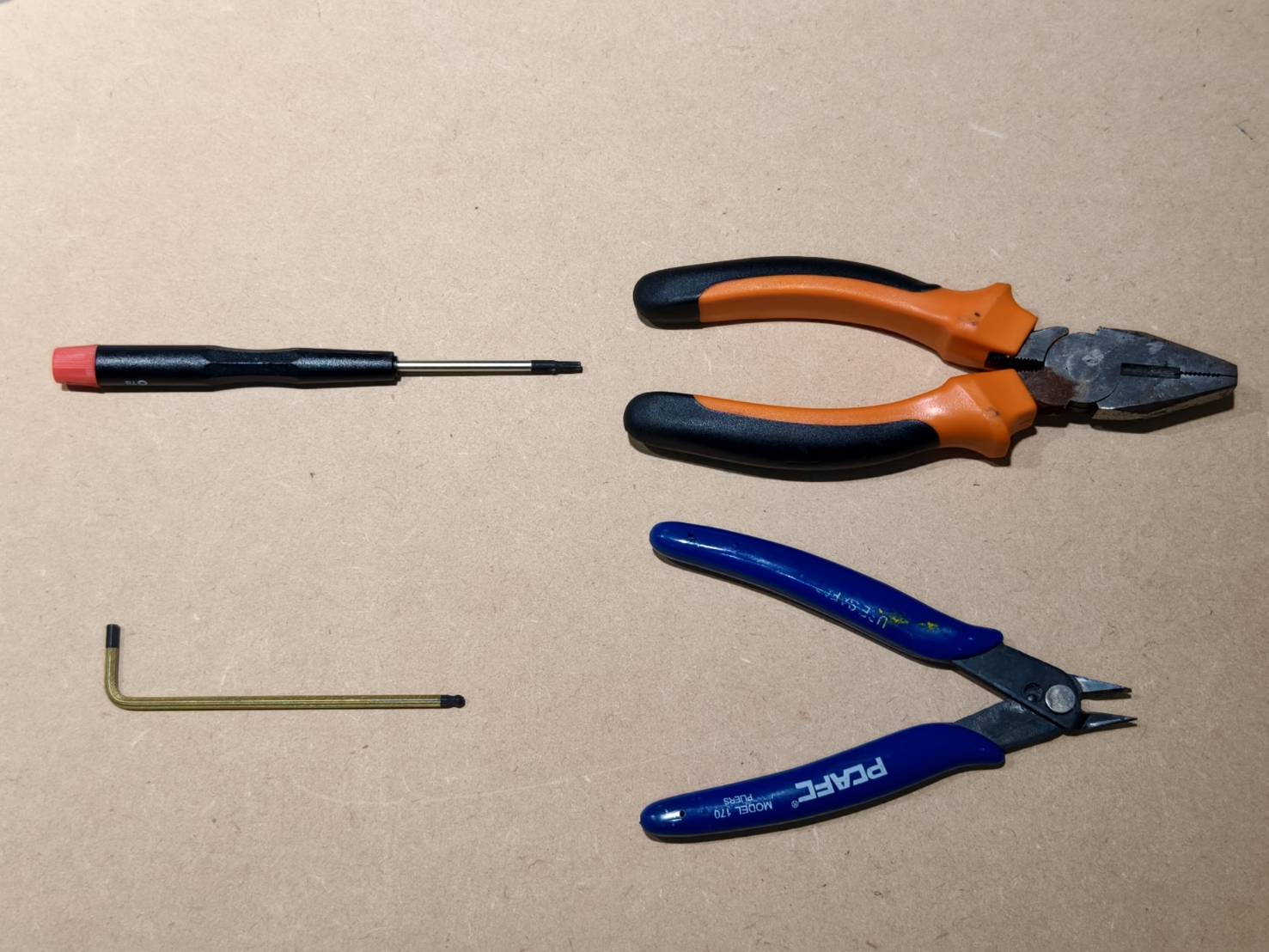

Werkzeuge

Schritt 1

Schalten Sie das Gerät aus und entfernen Sie die vordere Metallabdeckung.

Schritt 2

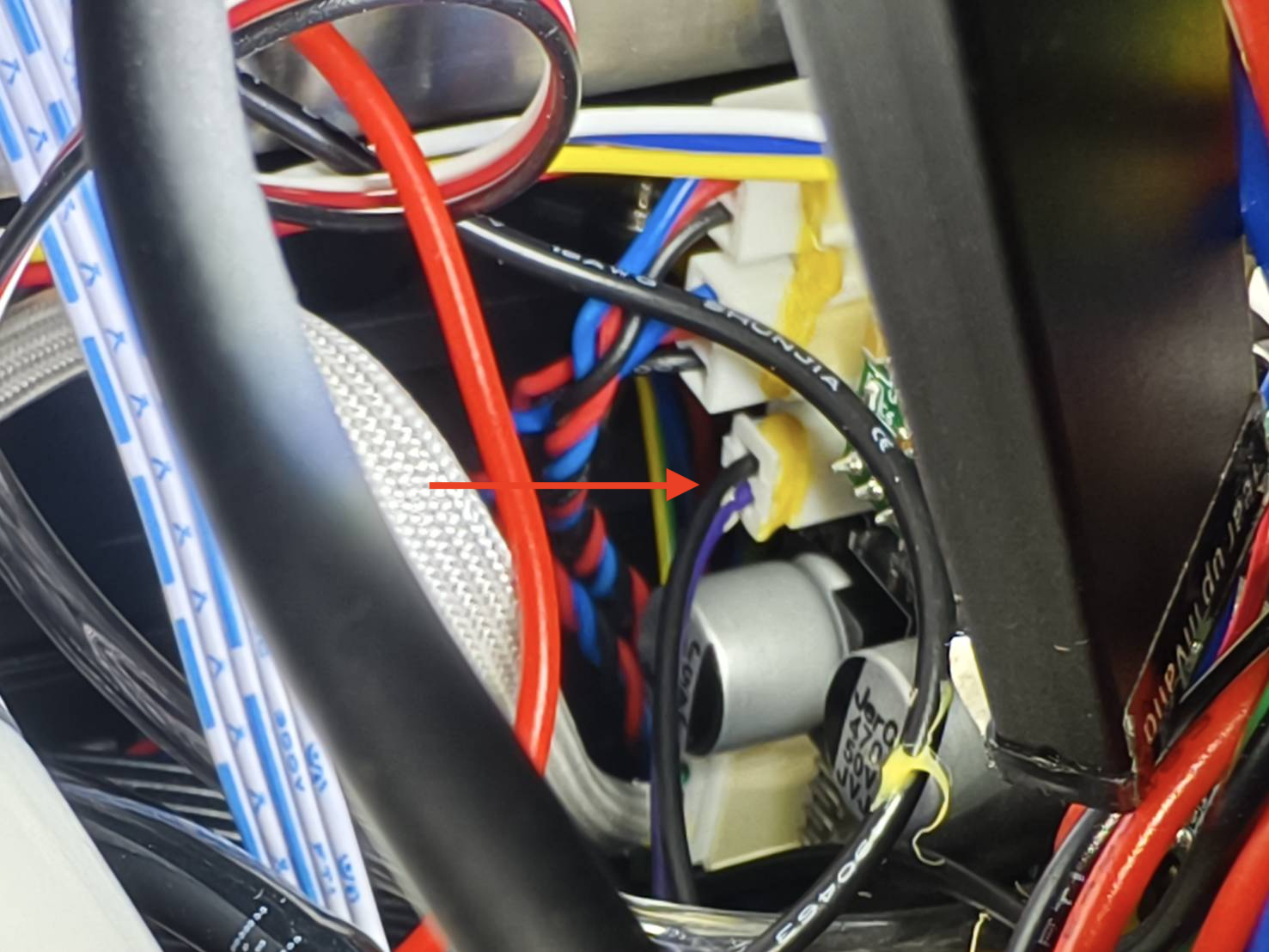

Trennen Sie das Kabel der Luftpumpe von der Hauptplatine.
(Falls sich Ihre Hauptplatine von den unten gezeigten Fotos unterscheidet, prüfen Sie bitte das Schaltbild um die korrekte Kabelposition zu ermitteln.)

Schritt 3

Entfernen Sie die Schrauben der Luftpumpenhalterung. Die Luftpumpe kann anschließend ausgebaut werden.

Schritt 4

Schneiden Sie die Kabelbinder an den Luftschläuchen ab.

Schritt 5

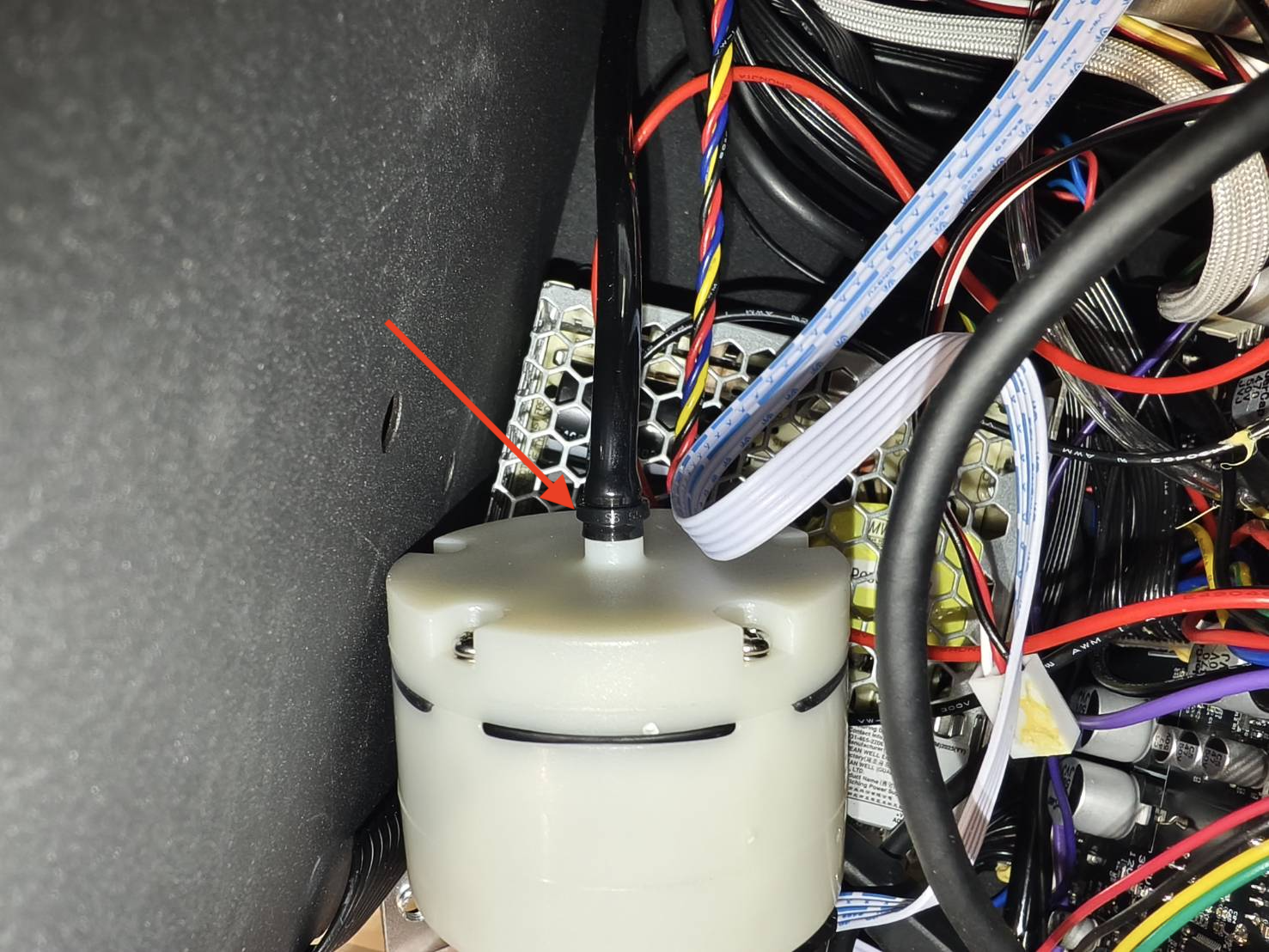

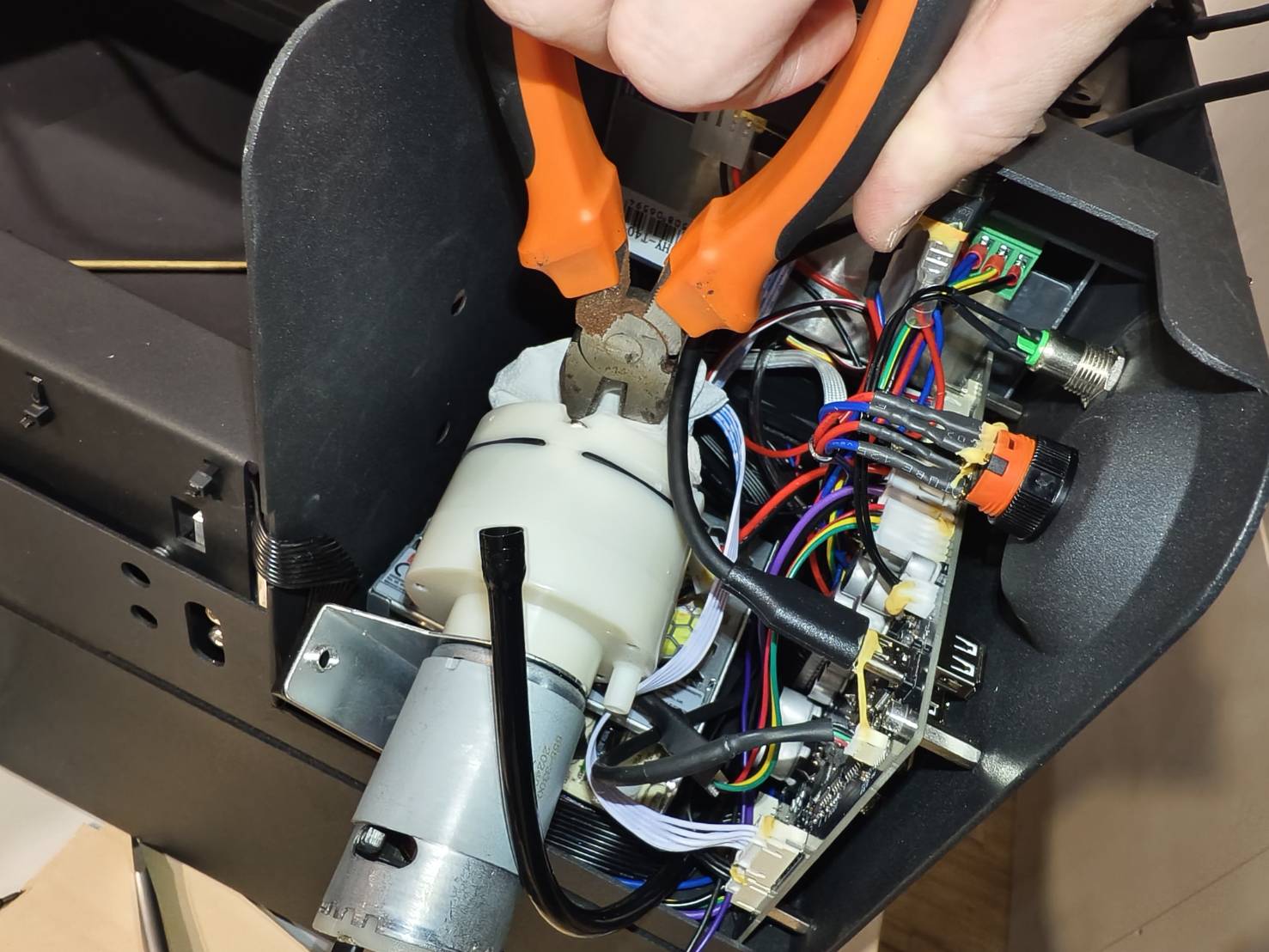

Trennen Sie die Luftschläuche von der Luftpumpe ab.

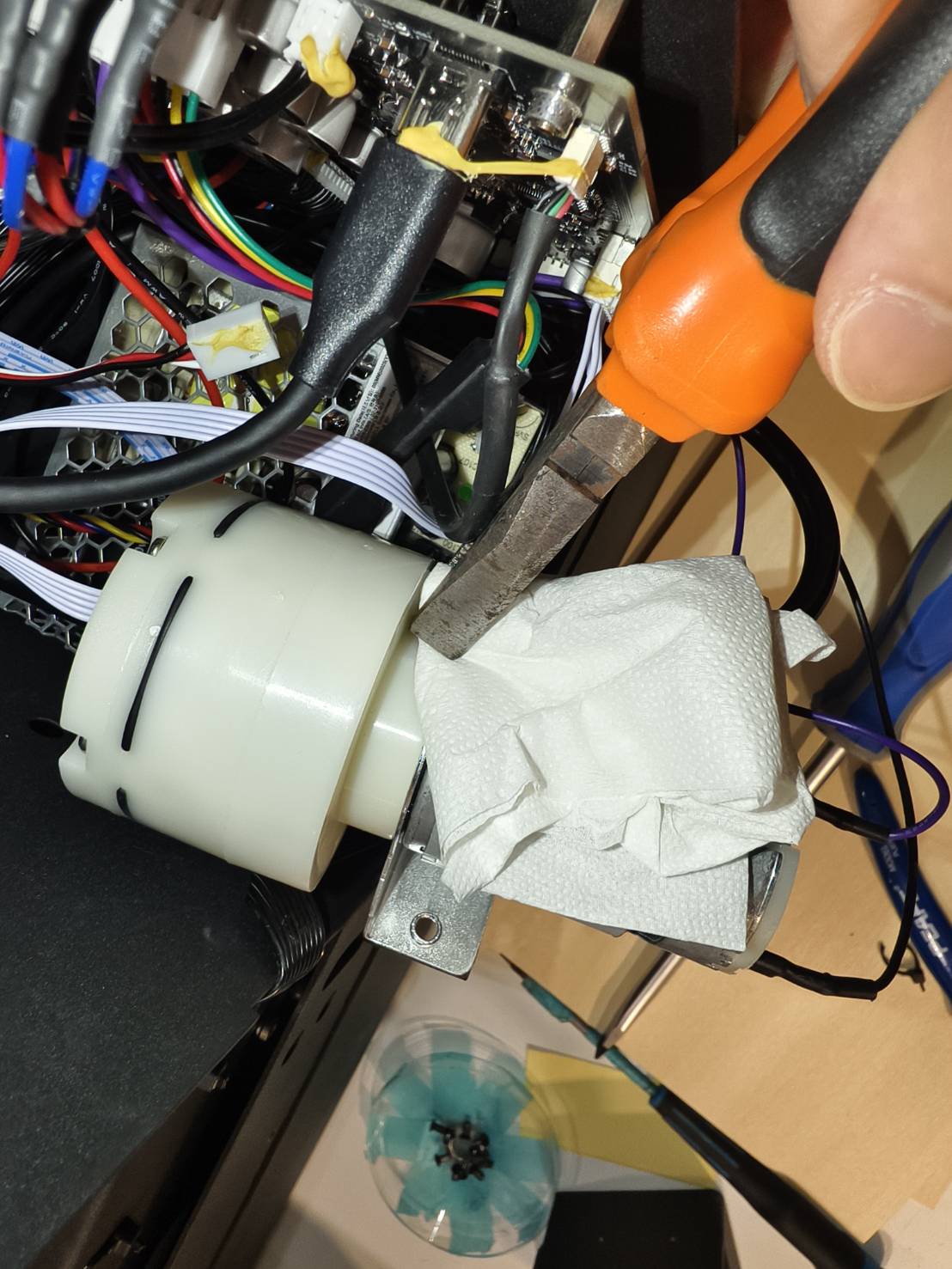

Verwenden Sie eine Zange mit Papier oder Gewebe, um den Luftschlauch vor Beschädigungen zu schützen.

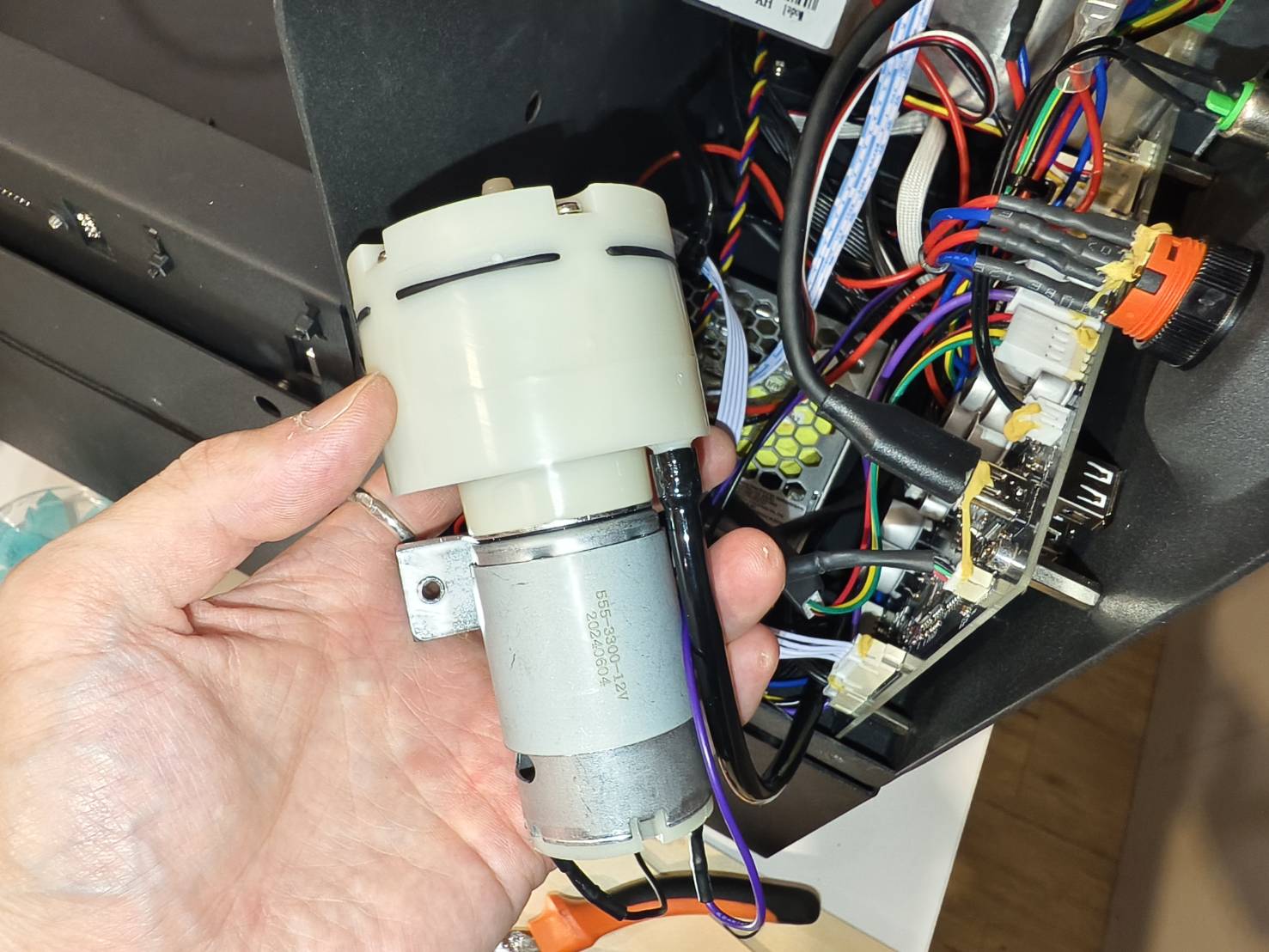

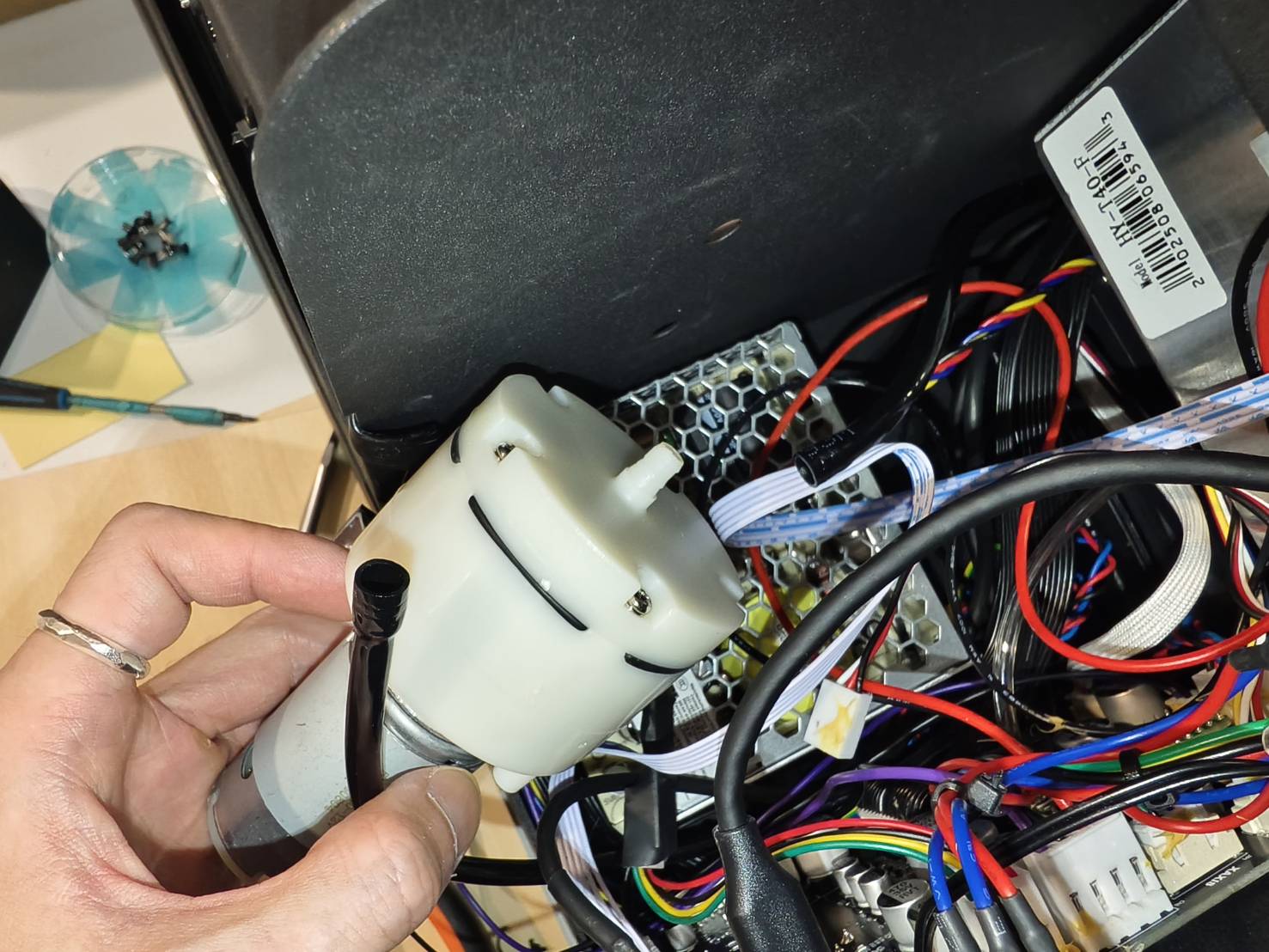

Die Luftpumpe kann anschließend aus dem System entfernt werden.

Schritt 6

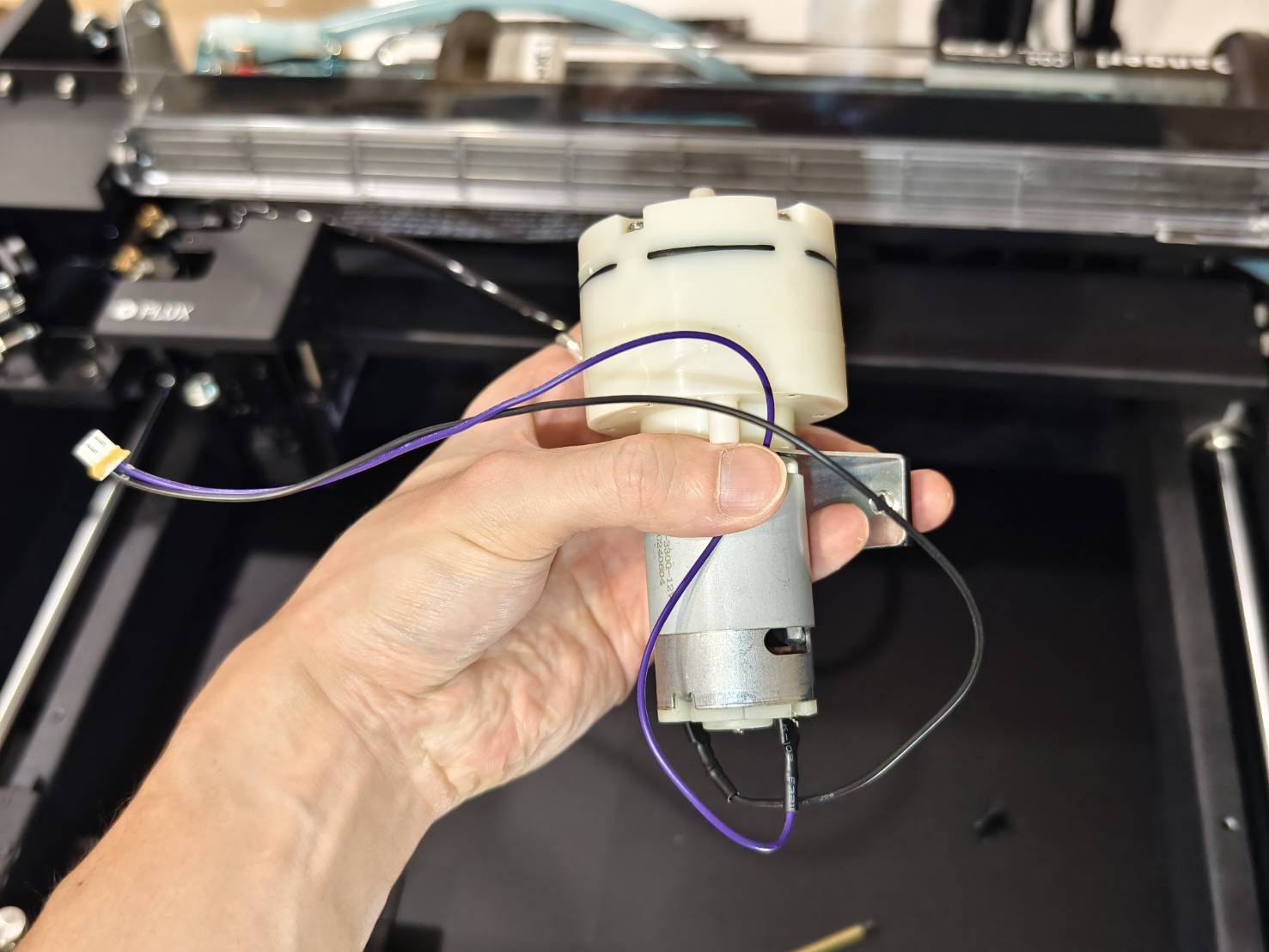

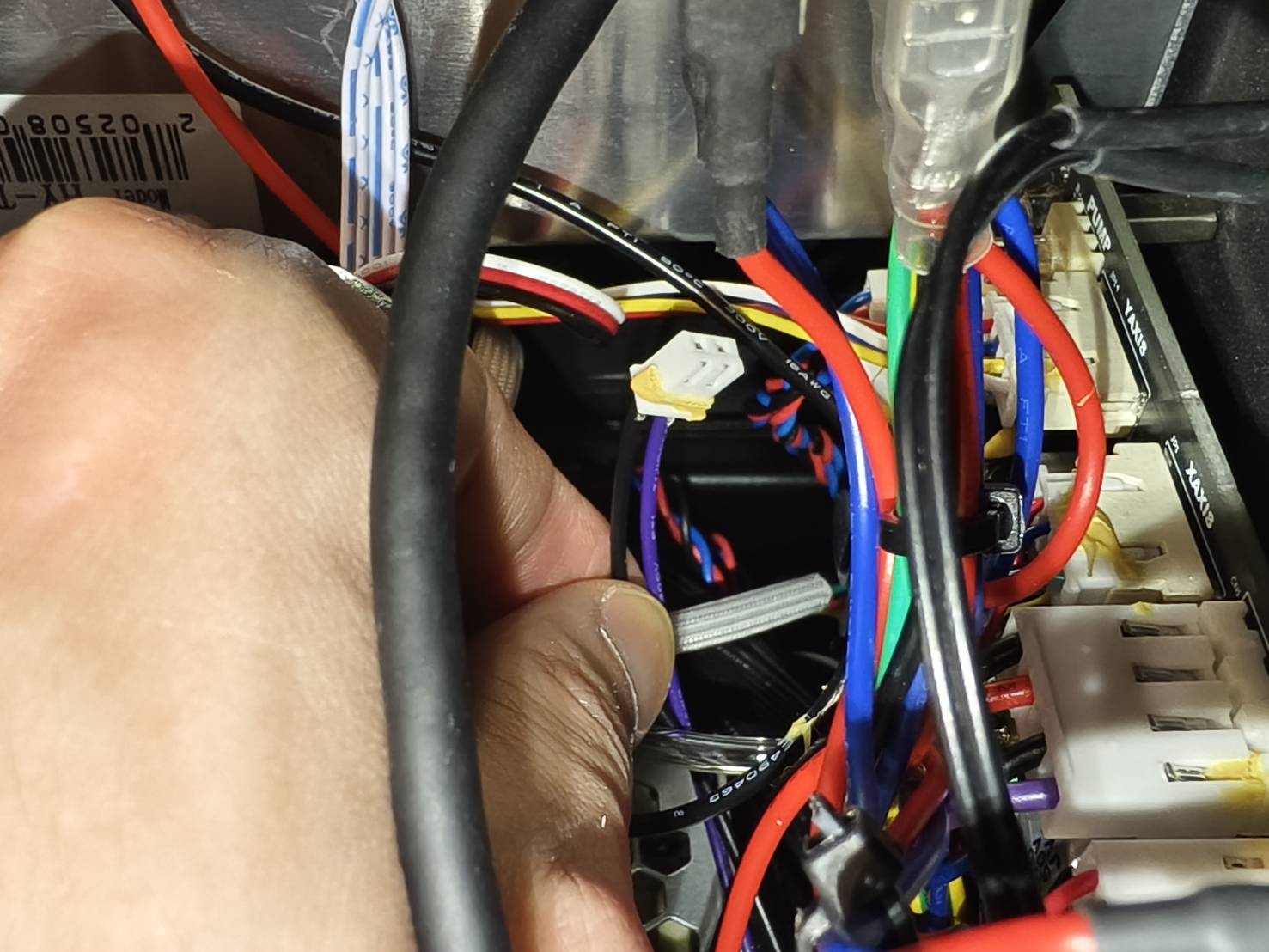

Verbinden Sie das Kabel der neuen Luftpumpe mit der Hauptplatine.
(Falls sich Ihre Hauptplatine von den unten gezeigten Fotos unterscheidet, prüfen Sie bitte das Schaltbild um die korrekte Kabelposition zu ermitteln.)

Schritt 7

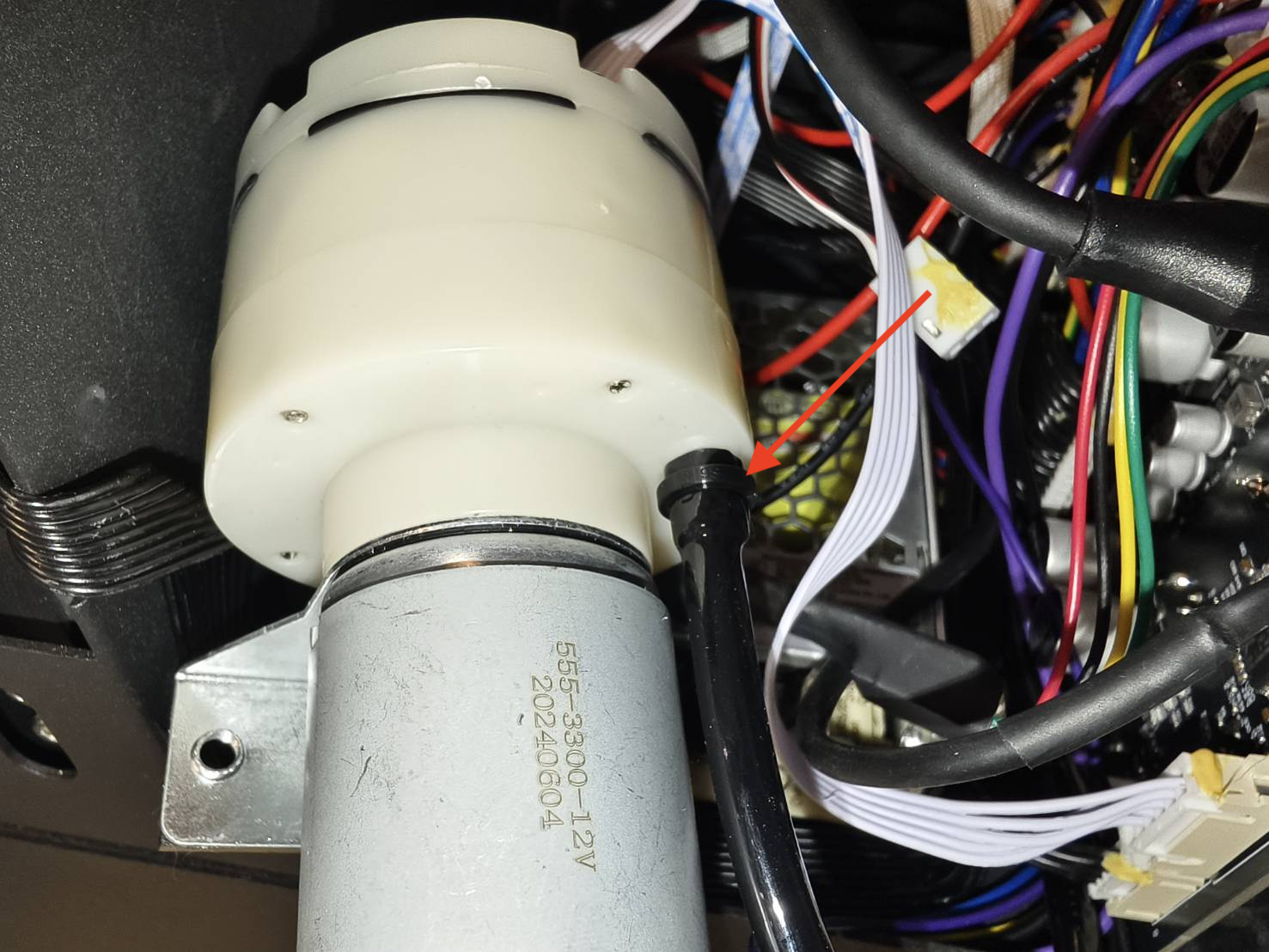

Schließen Sie die Luftschläuche an die neue Luftpumpe an.

Schritt 8

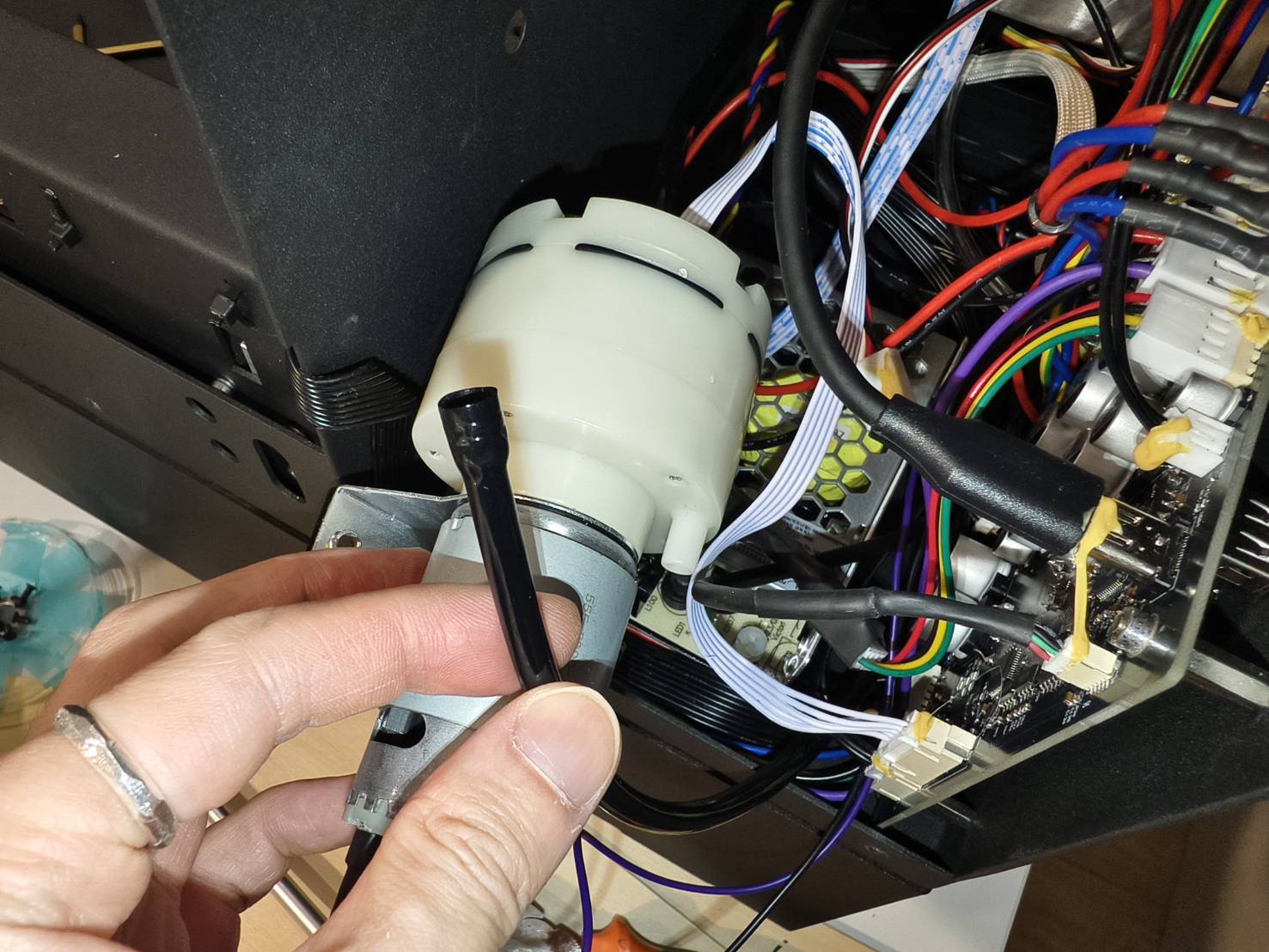

Montieren Sie die Luftpumpe am Rahmen.

Schritt 9

Setzen Sie die vordere Metallabdeckung wieder ein.
