beamo II - Austausch des Laser-Netzteils (Laser PSU)

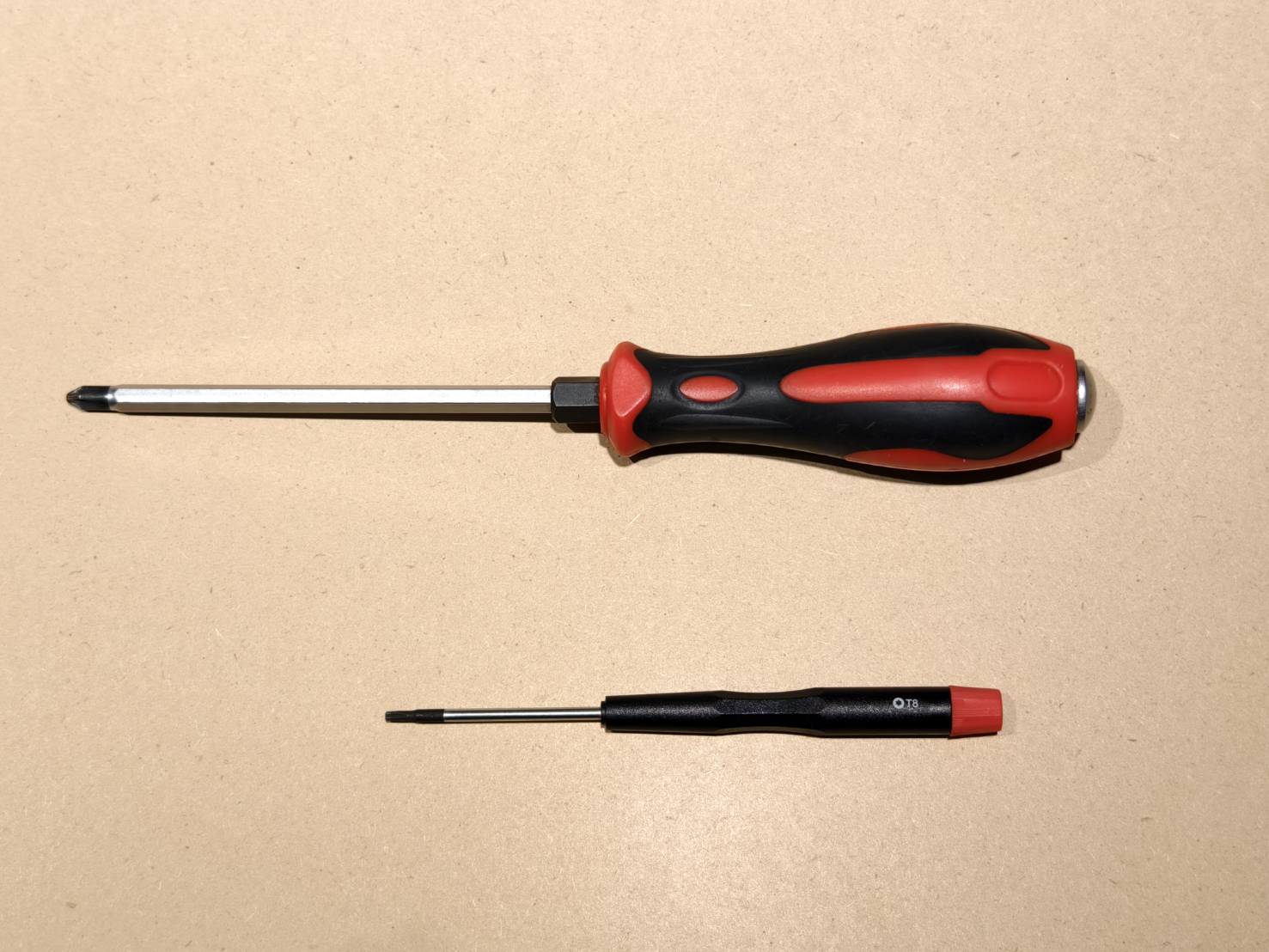

Werkzeuge

Schritt 1

Schalten Sie das Gerät aus und ziehen Sie das Netzkabel ab.

Schritt 2

Entfernen Sie die vordere Metallabdeckung. (T8-Torx-Schraube * 10 Stk.)

Schritt 3

Entfernen Sie die hintere Metallabdeckung.

Schritt 4

Trennen Sie die Kabel vom Laser-Netzteil.

Schritt 5

• Entfernen Sie die vier Schrauben am Laser-Netzteil.



Schritt 6

Entfernen Sie das Laser-Netzteil und legen Sie es vorübergehend beiseite.
(Das Kabel des Netzteils ist zu diesem Zeitpunkt noch mit der Laserröhre verbunden.)

Schritt 7

Demontieren Sie die Wasserpumpe, um das Kabel des Netzteils von der Laserröhre zu trennen. Anschließend kann das Laser-Netzteil aus dem System entfernt werden.

Schritt 8

Verbinden Sie das Kabel des neuen Netzteils mit der Laserröhre und montieren Sie die Wasserpumpe wieder an ihrer Position.

Schritt 9

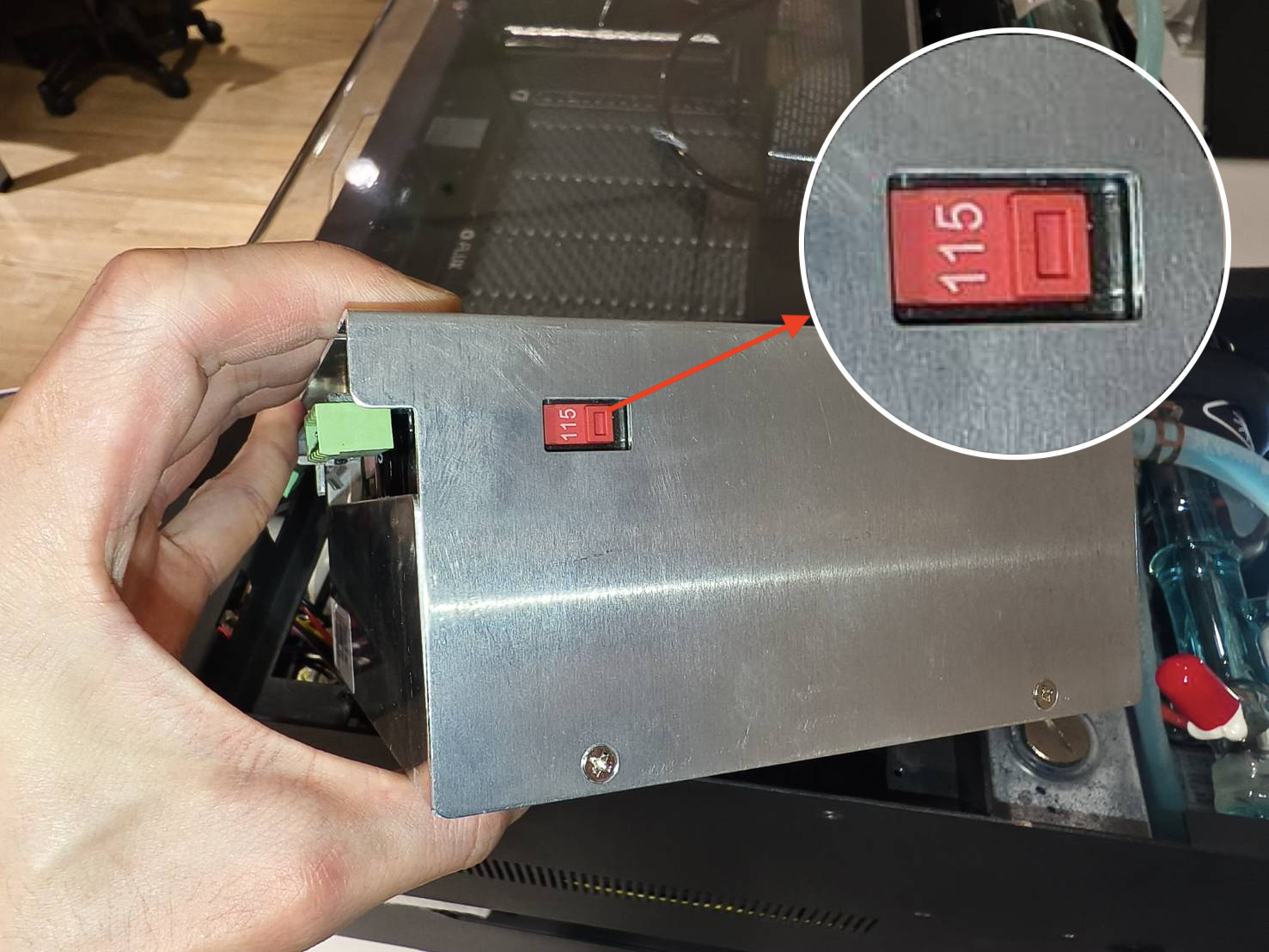

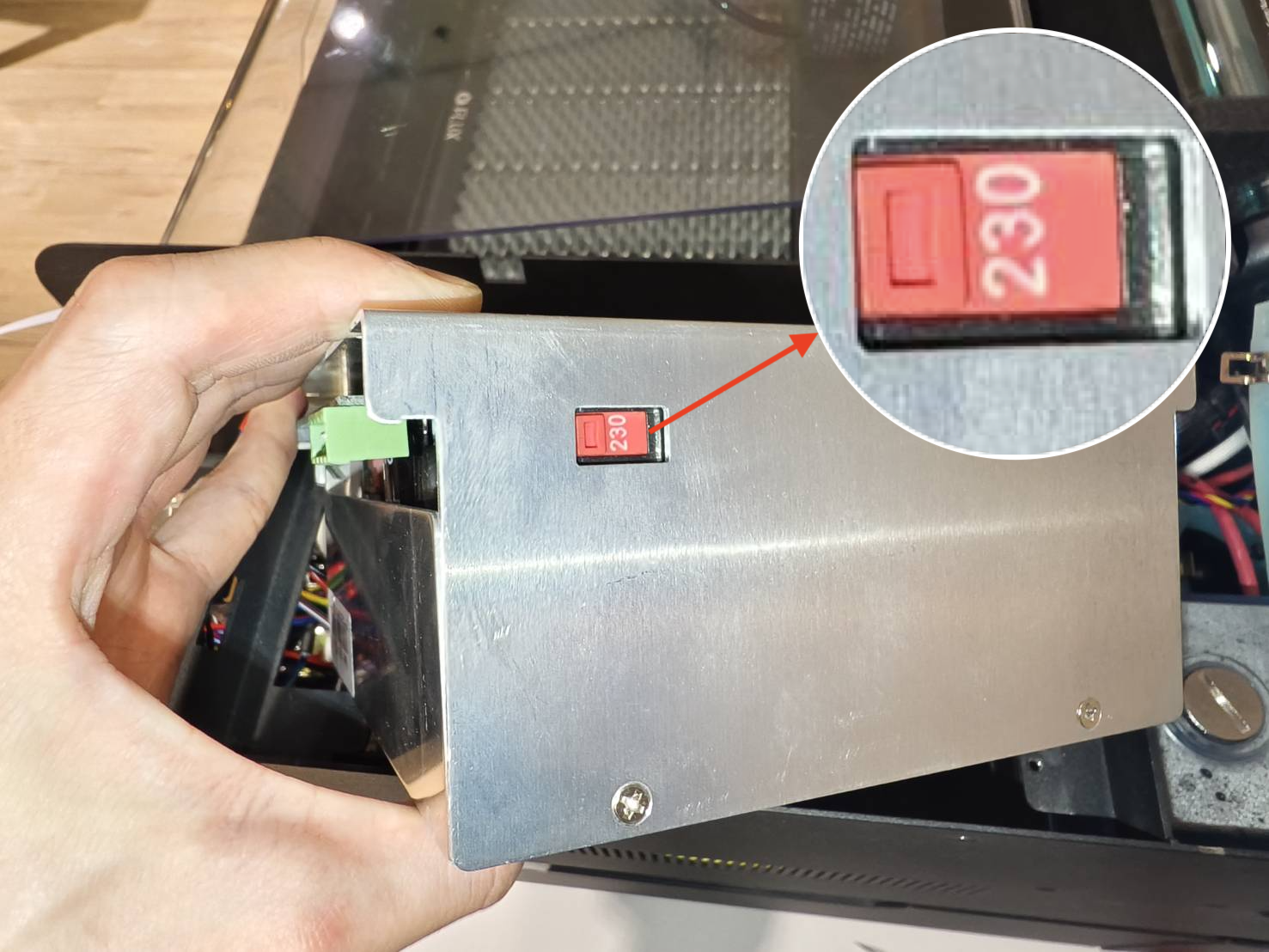

• Es gibt einen Spannungswahlschalter für 115V oder 230V. Bitte stellen Sie die korrekte Spannung ein, die für Ihre Umgebung geeignet ist. (Beispiel: In den USA werden 110V verwendet, daher wird auf 115V geschaltet. In Großbritannien werden 230V verwendet, daher wird auf 230V geschaltet.)

• Setzen Sie das Laser-Netzteil in seine Position ein.

Schritt 10

Befestigen Sie das Netzteil mit den vier Schrauben.

Schritt 11

Schließen Sie die Kabel an das Laser-Netzteil an.

Schritt 12

Stecken Sie das Type-C-Kabel in das Mainboard. Achten Sie darauf, dass der weiße Punkt auf dem Kabel nach unten zeigt.

Schritt 13

Montieren Sie die hintere Metallabdeckung wieder.

Schritt 14

Montieren Sie die vordere Metallabdeckung wieder. Achten Sie darauf, dass der weiße Punkt des Type-C-Kabels nach oben zeigt, wie im Video gezeigt.
