beamo II - Austausch der Wasserpumpe

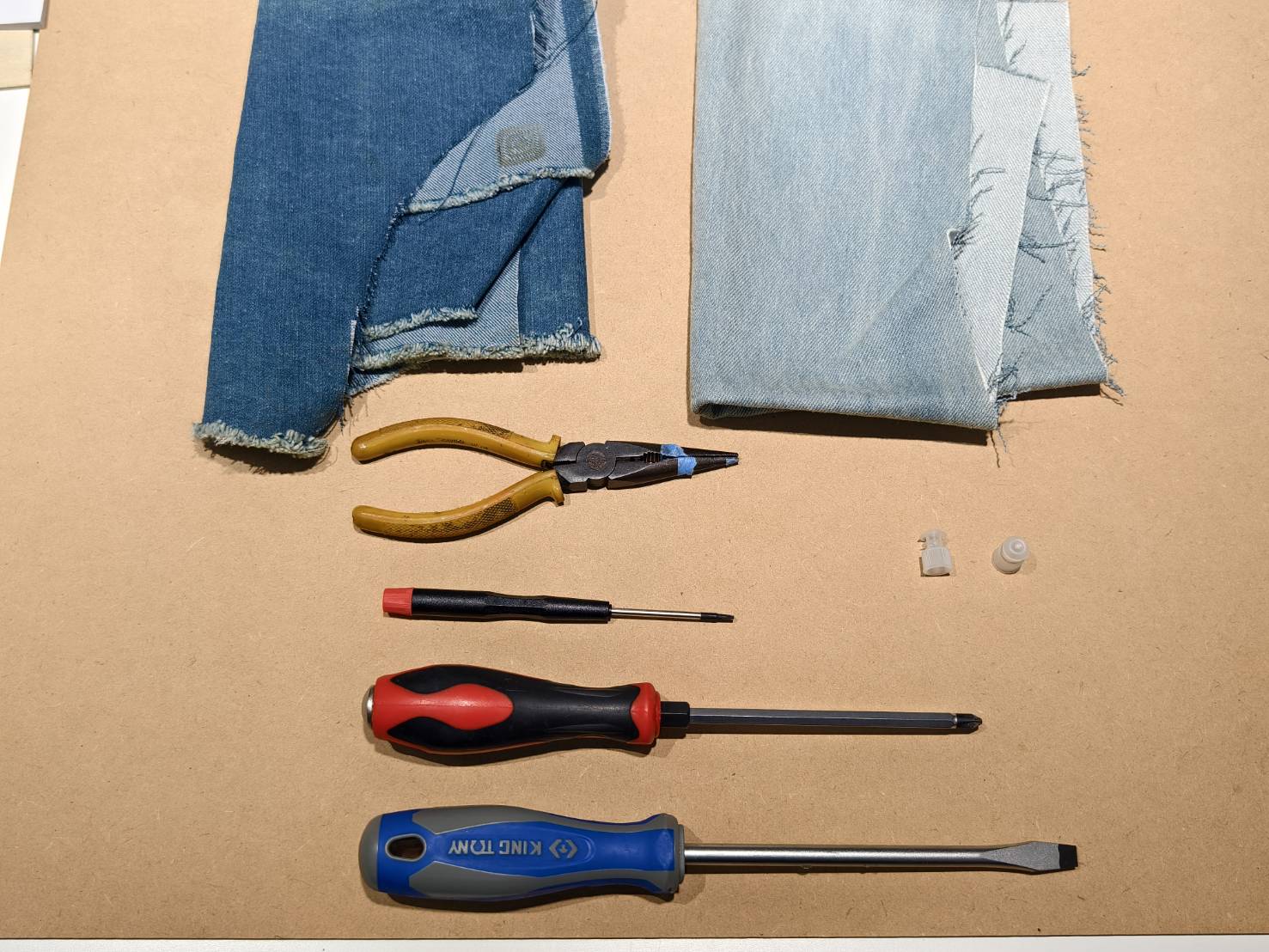

Werkzeuge

Schritt 1

Schalten Sie das Gerät aus und ziehen Sie das Netzkabel ab.

Schritt 2

Entfernen Sie die vordere Metallabdeckung. (T8-Torx-Schraube * 10 Stk.)

Schritt 3

Entfernen Sie die hintere Metallabdeckung.

Schritt 4

Trennen Sie die Kabel vom Laser-Netzteil.

Schritt 5

Entfernen Sie die vier Schrauben am Laser-Netzteil.

Schritt 6

Entfernen Sie das Laser-Netzteil und legen Sie es vorübergehend beiseite.
(Das Kabel des Netzteils ist zu diesem Zeitpunkt noch mit der Laserröhre verbunden.)

Schritt 7

• Demontieren Sie die Wasserpumpe vom Maschinenrahmen.

• Entfernen Sie das Kabel der Wasserpumpe von der Hauptplatine.

Schritt 8

Legen Sie die Tücher rund um die Hauptplatine und die Kabel im Inneren der Maschine aus.
Bitte beachten Sie das Video.

Schritt 9

Entfernen Sie die Metallklemmen von den Wasserschläuchen.

Schritt 10

Trennen Sie die Wasserpumpe von den Wasserschläuchen ab. Die Wasserpumpe kann anschließend aus dem System entfernt werden.
Bitte halten Sie die Schlauchstopfen im Voraus bereit, da beim Abtrennen der Pumpe wahrscheinlich Wasser austreten wird. Es wird empfohlen, die Stopfen sofort einzusetzen.
(Das Papiertuch dient dazu, den Wasserschlauch vor Beschädigung durch die Zange zu schützen.)

Schritt 11

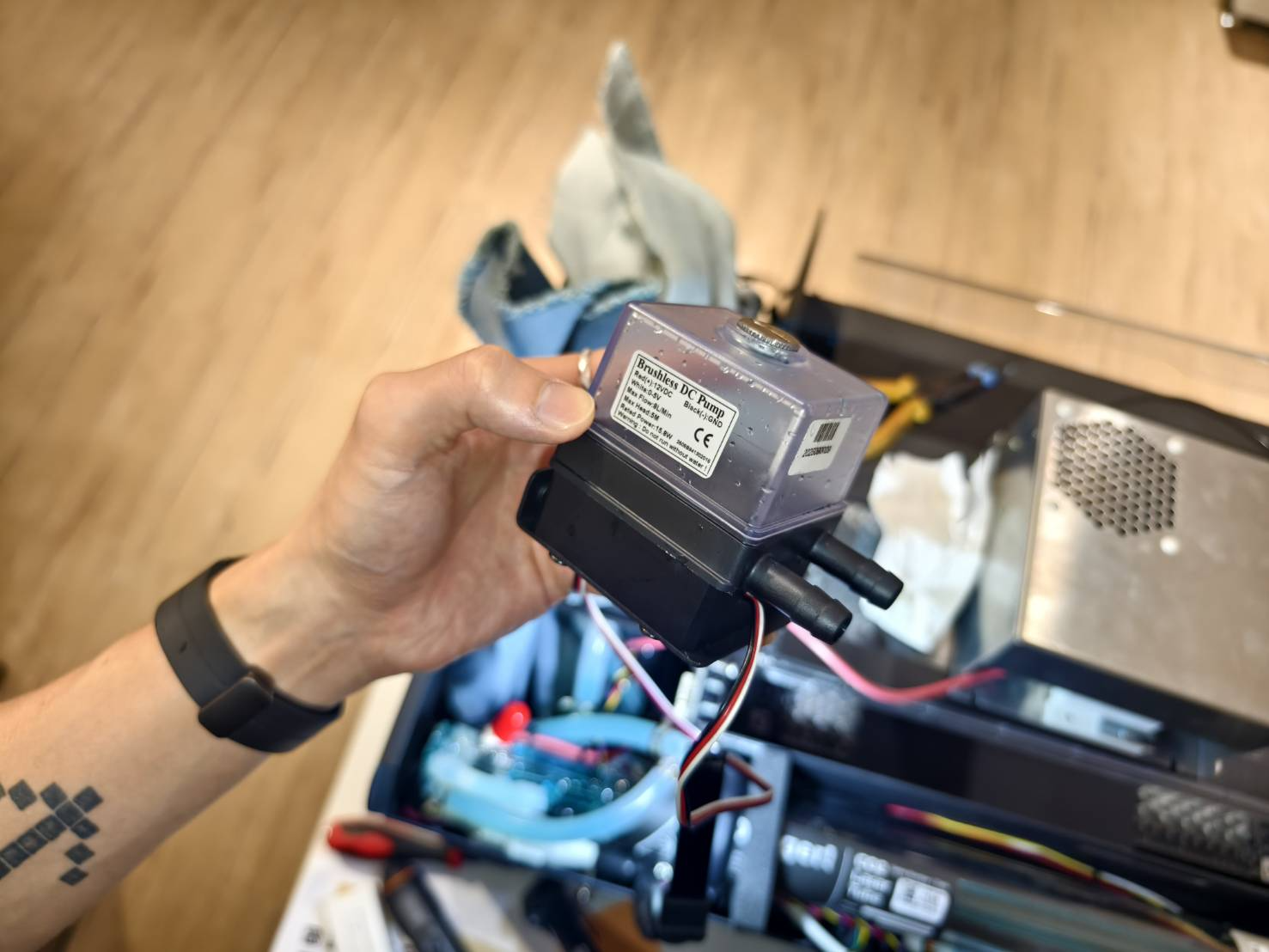

• Lassen Sie das Wasser aus der Pumpe ab.

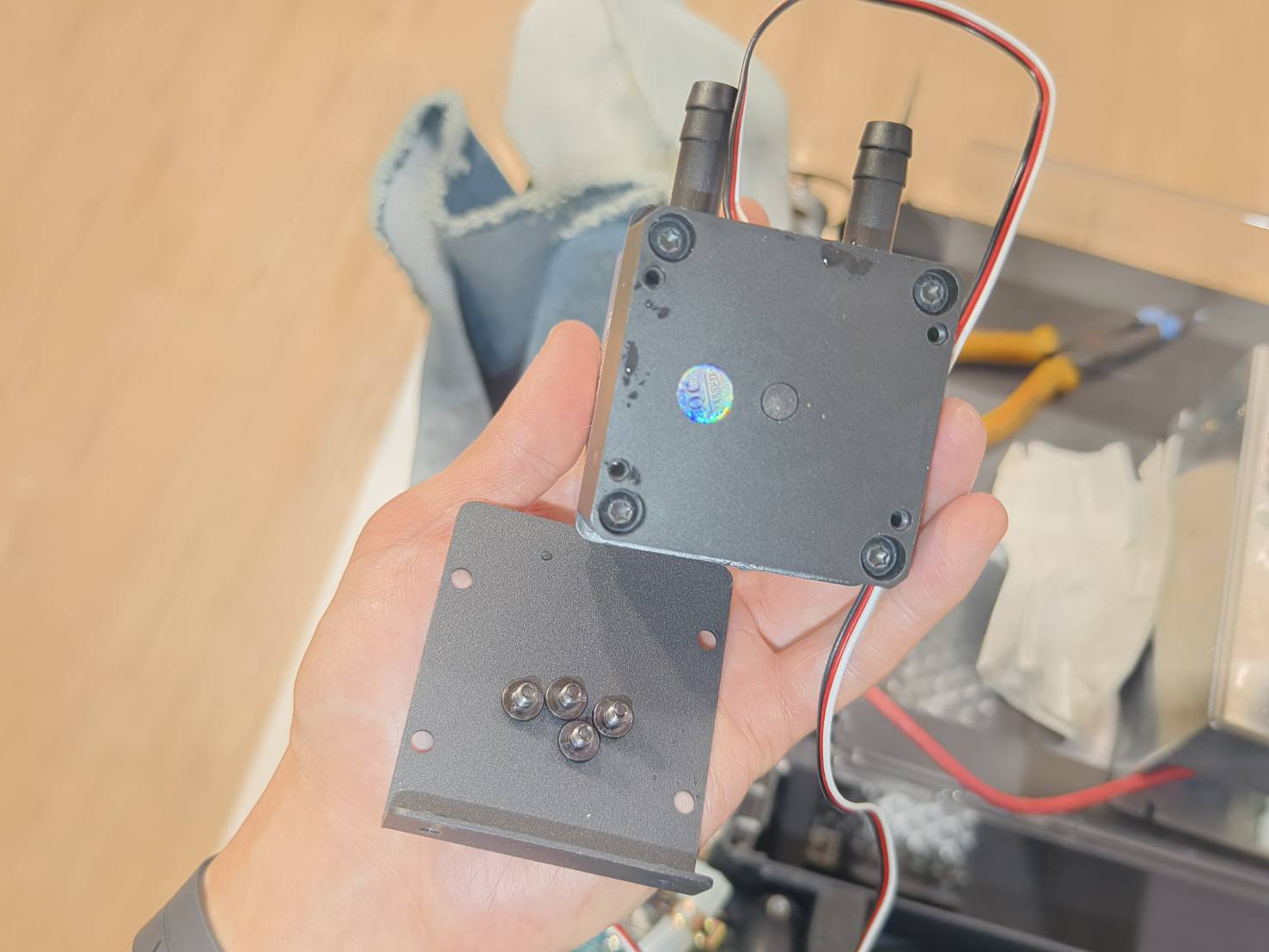

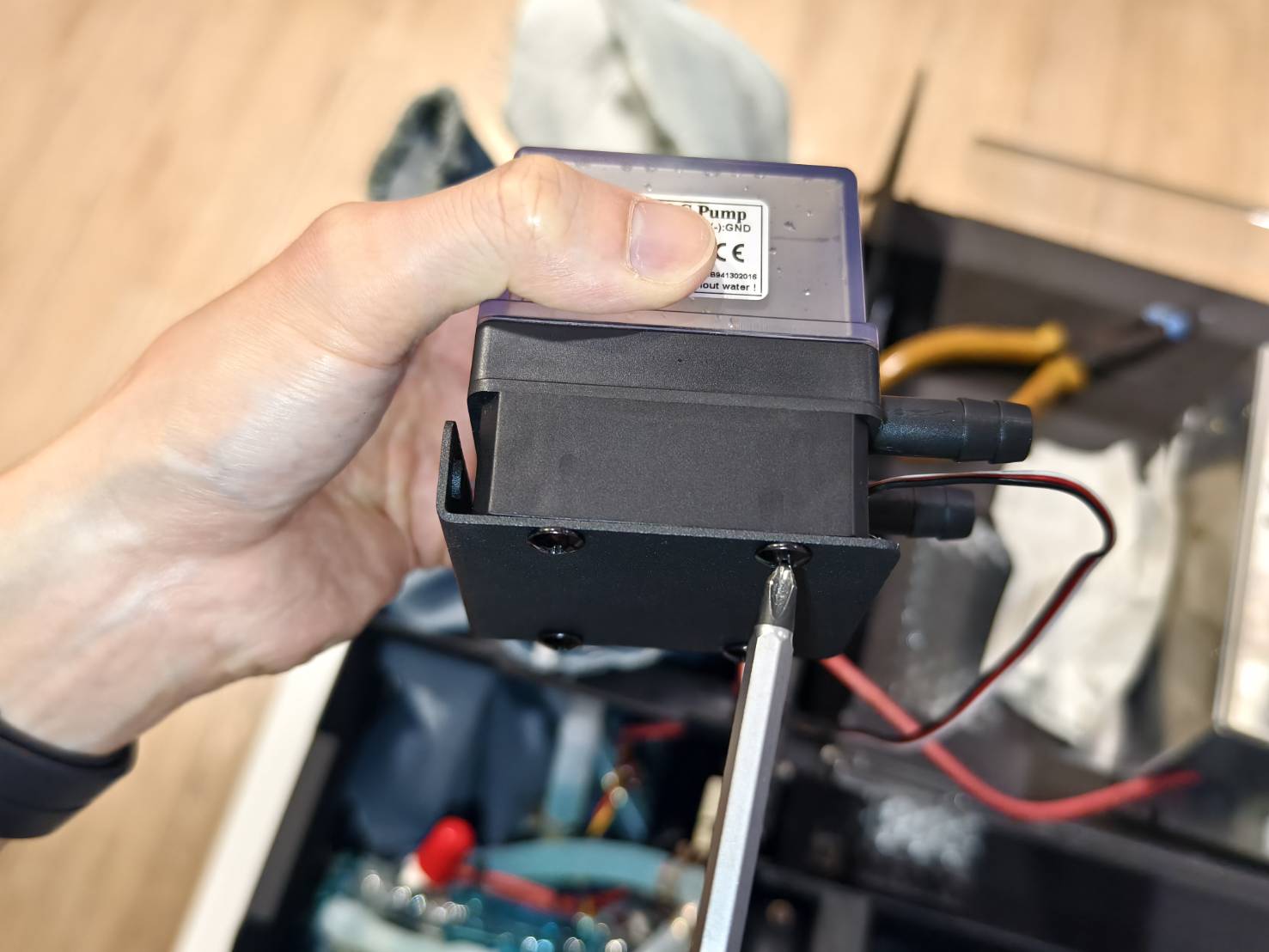

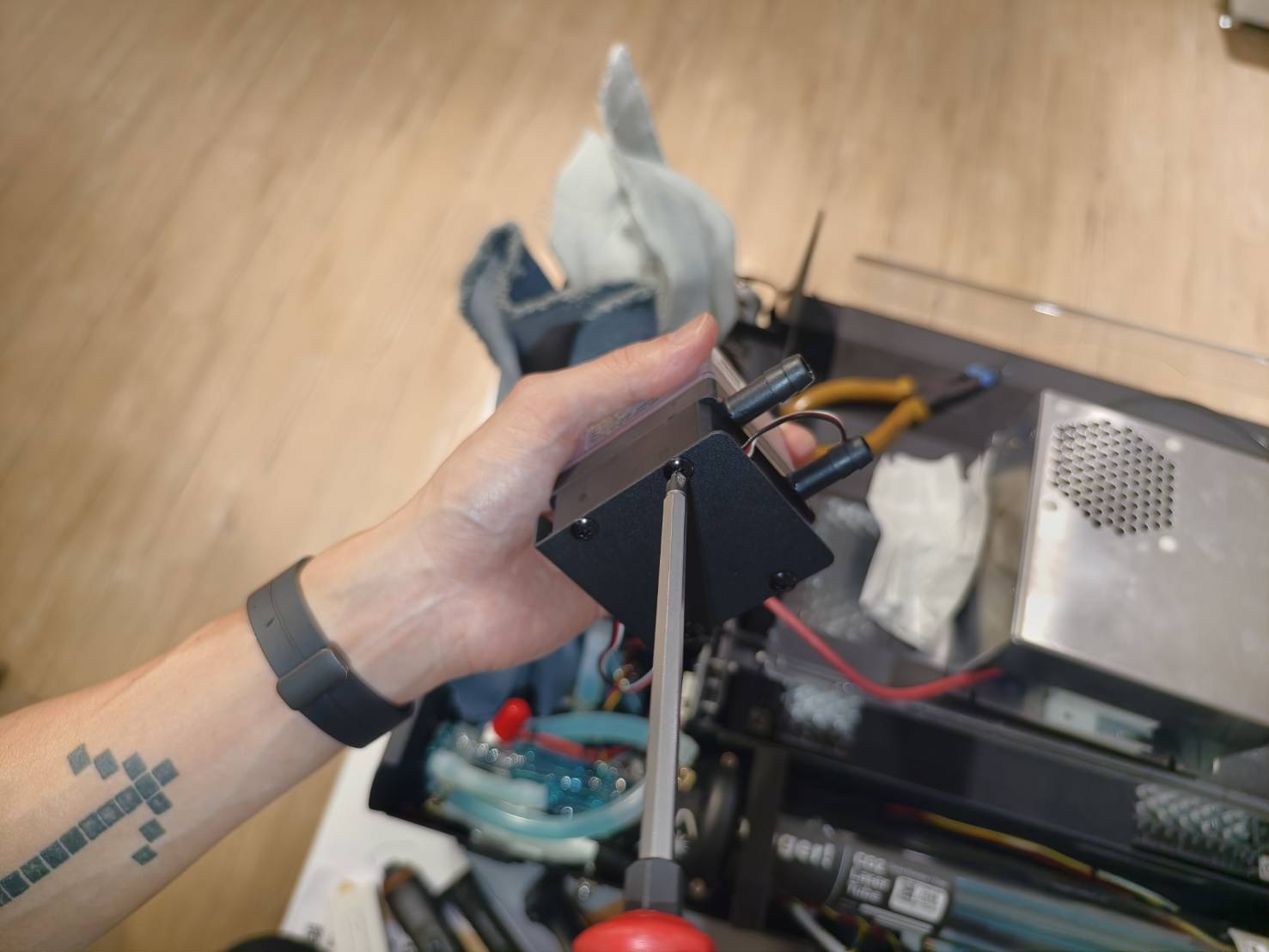

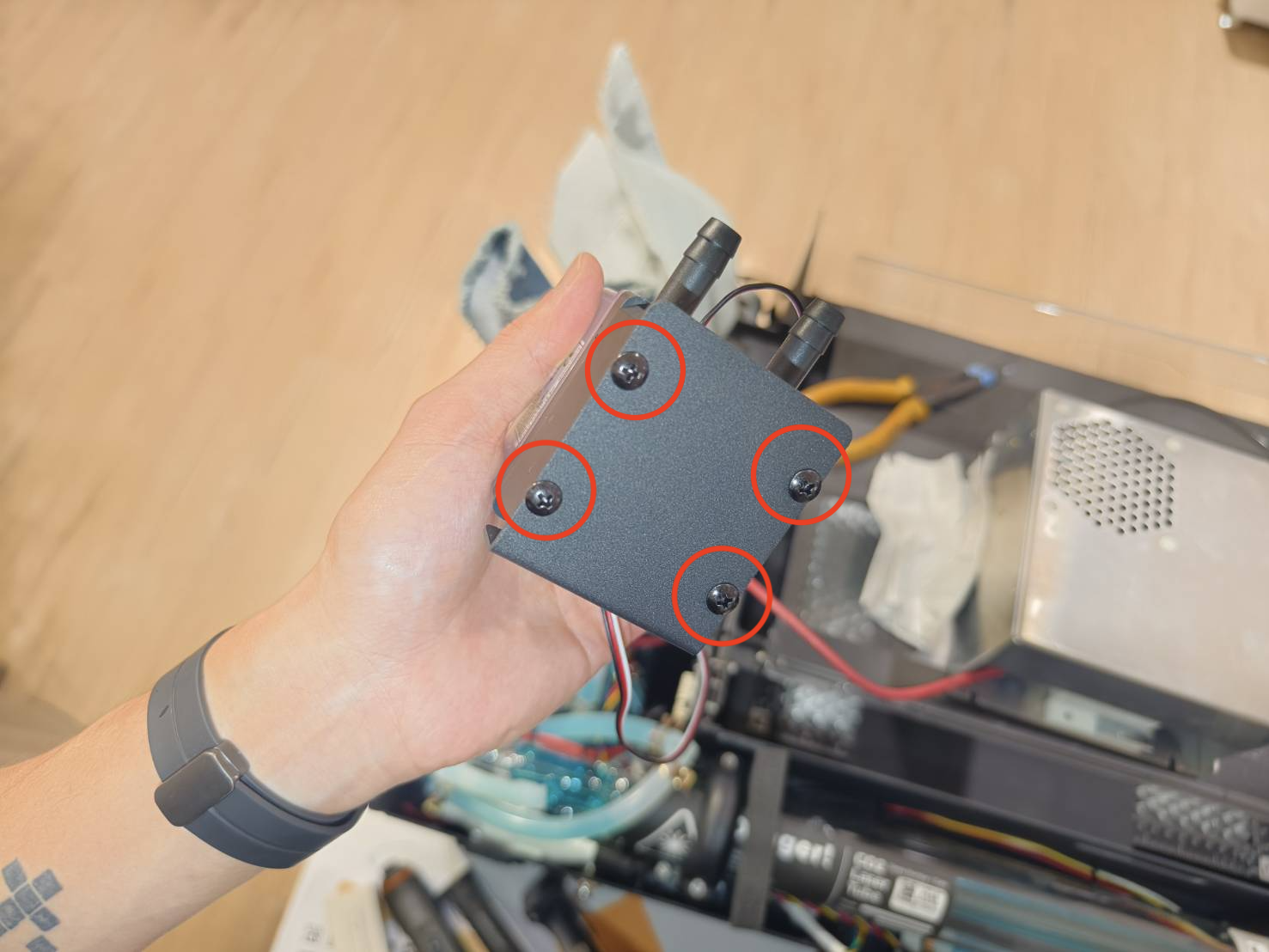

• Entfernen Sie die Halterung von der Pumpe.



Schritt 12

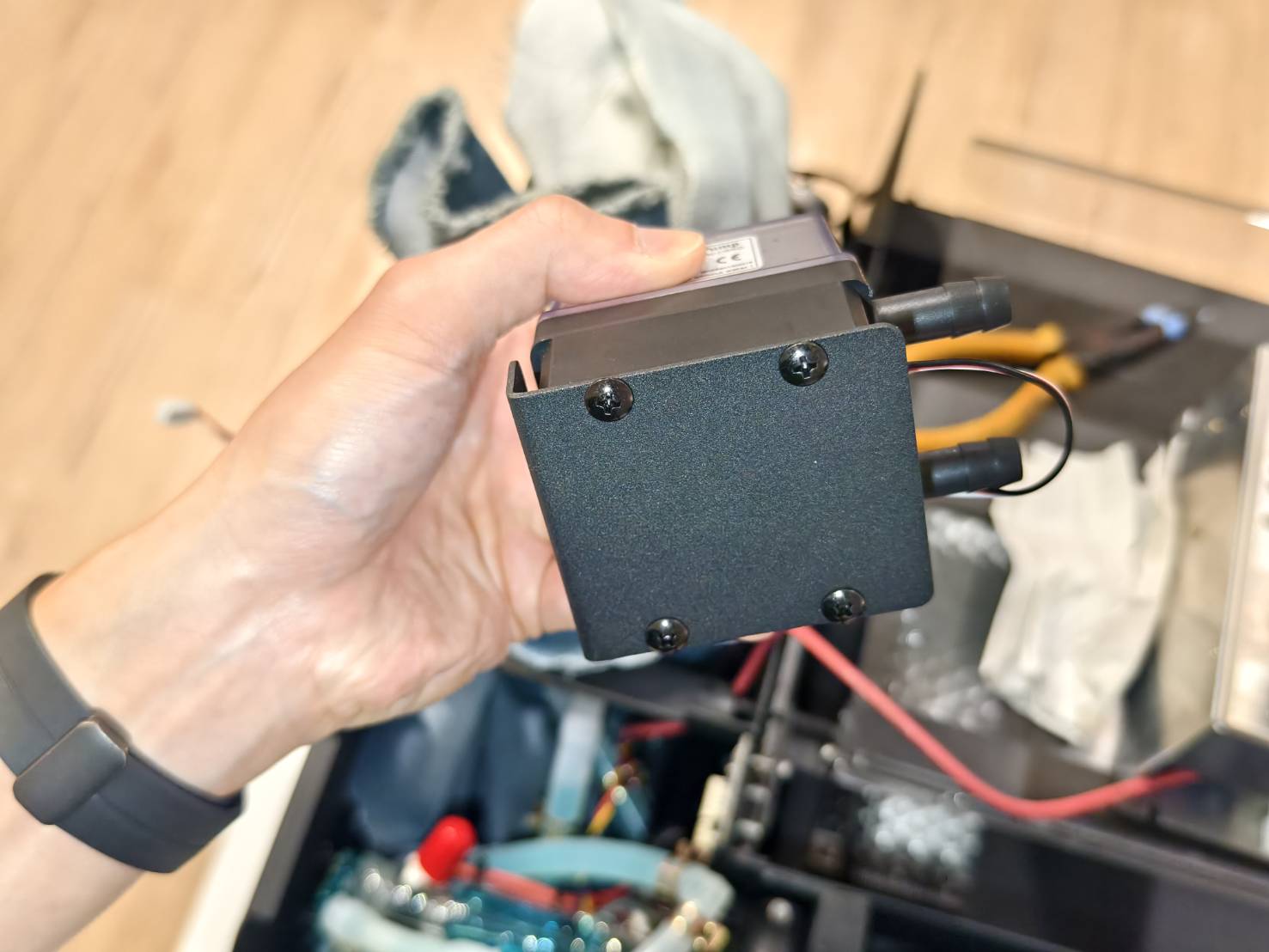

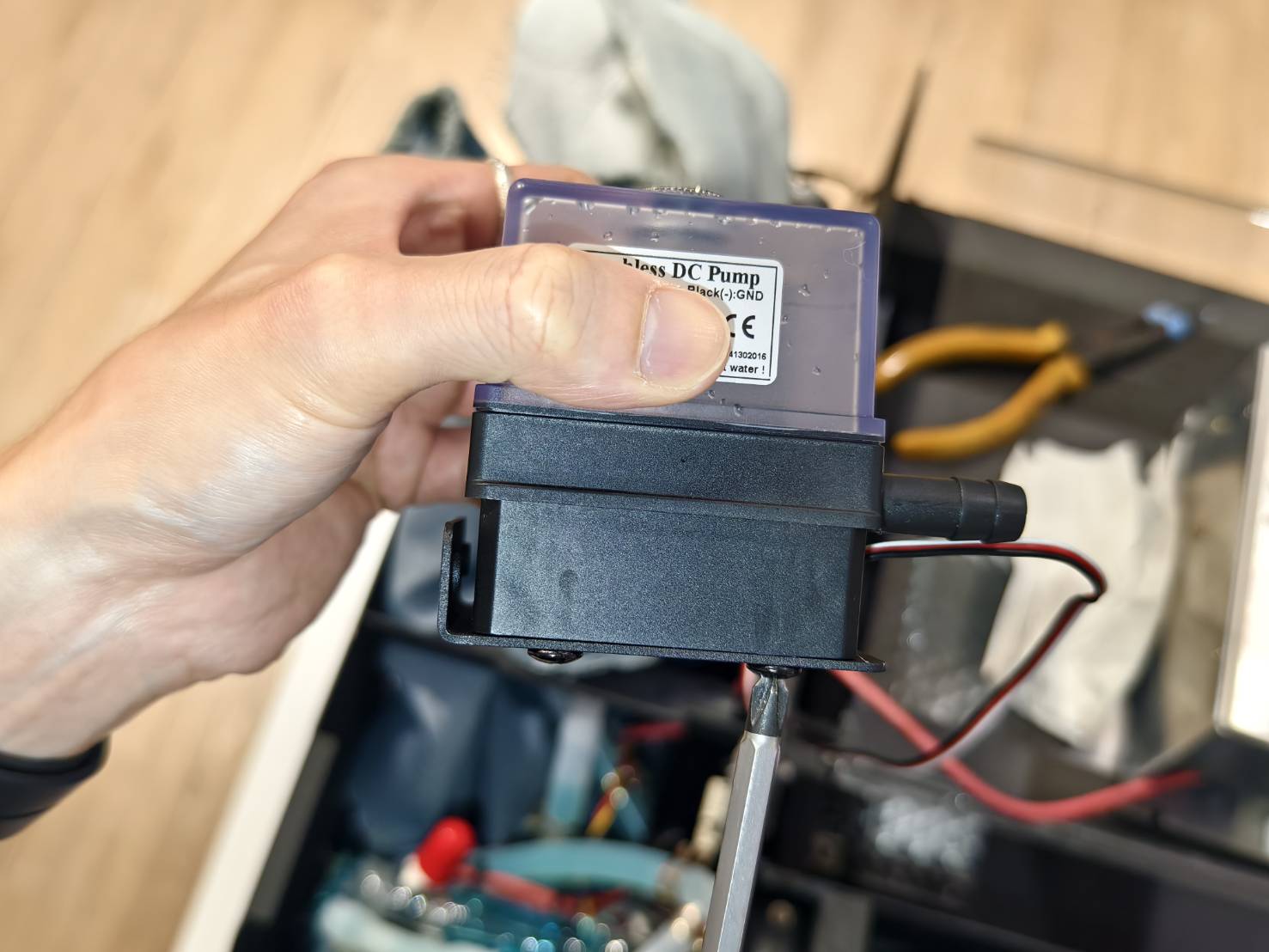

Montieren Sie die Halterung an der neuen Wasserpumpe.

Schritt 13

• Schließen Sie die Wasserschläuche an die neue Wasserpumpe an.

• Falls der Wasserschlauch wie im Video geknickt ist, versuchen Sie bitte, den Wasserschlauch zu drehen, um den Knick zu beseitigen.

Schritt 14

• Entfernen Sie die Lappen und schrauben Sie die Wasserpumpe am Rahmen fest.

• Verbinden Sie das Kabel der Pumpe mit der Hauptplatine.

Schritt 15

Setzen Sie das Laser-Netzteil in seine Position ein.

Schritt 16

Befestigen Sie das Netzteil mit den vier Schrauben.

Schritt 17

Stecken Sie die Kabel in das Laser-Netzteil ein.

Schritt 18

Stecken Sie das Type-C-Kabel in die Hauptplatine ein. Stellen Sie sicher, dass der weiße Punkt auf dem Kabel nach unten zeigt.

Schritt 19

Montieren Sie die vordere Metallabdeckung wieder. Stellen Sie sicher, dass der weiße Punkt des Type-C-Kabels nach oben zeigt, wie im Video gezeigt.

Schritt 20

Füllen Sie Wasser in das System.
