5-10 Kein Laserstrahl-Ausgang / Der Laser zündet nicht / Kein Laserpuls

FLUX Support Team
  • Aktualisiert

Beschreibung

Die Ursachen für eine fehlende Laserausgabe können vielfältig sein. Mögliche Gründe sind eine abgenutzte Laserröhre, ein defektes Lasernetzteil (Laser-PSU) oder ein Systemfehler usw.

Bitte befolgen Sie die nachstehenden Schritte zur Fehlerbehebung.


Mögliche Ursachen

  1. Systemfehler (Firmware neu aufspielen, auf Werkseinstellungen zurücksetzen oder SD-Karte neu flashen).
  2. Der optische Pfad (OPA) ist falsch justiert.
  3. Leistung und Geschwindigkeit sind in der Software falsch eingestellt.
  4. Die Laserröhre ist abgenutzt.
  5. Das Lasernetzteil (Laser-PSU) funktioniert nicht ordnungsgemäß.
  6. Der Türsensor ist defekt. (Weniger wahrscheinlich)

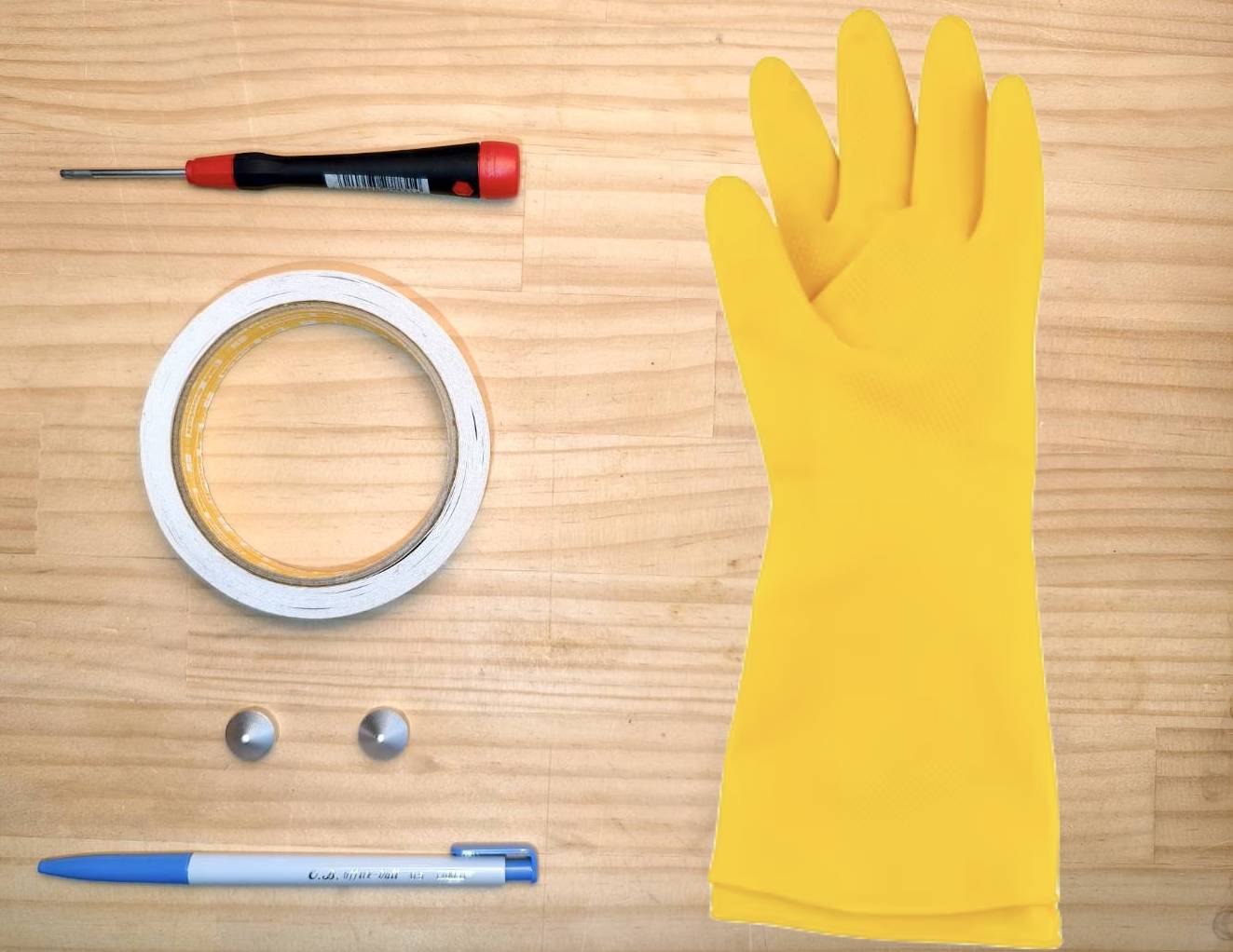

Werkzeuge

  1. T8-Torx-Schraubendreher
  2. Doppelseitiges Klebeband
  3. Stift oder Bleistift (Optional - Je nach Testergebnis)
  4. 2x Magnet (Optional)
  5. Gummihandschuhe (Optional - Je nach Testergebnis)



Schritt 1

Bitte sehen Sie sich das folgende Video an und prüfen Sie, ob die Symptome bei Ihrer Maschine ähnlich sind.
(Wenn keine Laserausgabe erfolgt, während die HEXA läuft und ein lautes Knackgeräusch von sich gibt,
deutet dies auf eine defekte Röhre hin.)


Bestimmen Sie das Ergebnis und die nächste Maßnahme:

  • Ja, meine Maschine zeigt ähnliche Symptome oder Geräusche >> Stellen Sie die Nutzung der Maschine ein und Kontaktieren Sie den Kundendienst
    • Mögliche Ursache: Die Laserröhre ist defekt und muss ersetzt werden.
  • Nein, meine Maschine macht kein knackendes Geräusch >> Schritt 1.1


Schritt 1.1

Bitte prüfen Sie, ob Ihr Anwendungsfall einer der folgenden Beschreibungen entspricht.

  • Kein Laserausgang bei niedrigen Leistungsstufen von etwa 10%.
  • Der Laserausgang ist bei niedrigen Leistungsstufen zu stark. (Das Gravurergebnis ist zu dunkel oder es kommt zum Schneiden, etc.)


Bestimmen Sie das Ergebnis und die nächste Maßnahme:

  • Ja, meine Maschine zeigt ein ähnliches Verhalten wie in einer der oben genannten Beschreibungen >>
    5-28 Leistungskurvenanpassung >> Wenn das Problem nach der Anpassung weiterhin besteht, gehen Sie bitte zu Schritt 2
  • Nein, meine Maschine zeigt nicht das beschriebene Verhalten >> Schritt 2



Schritt 2

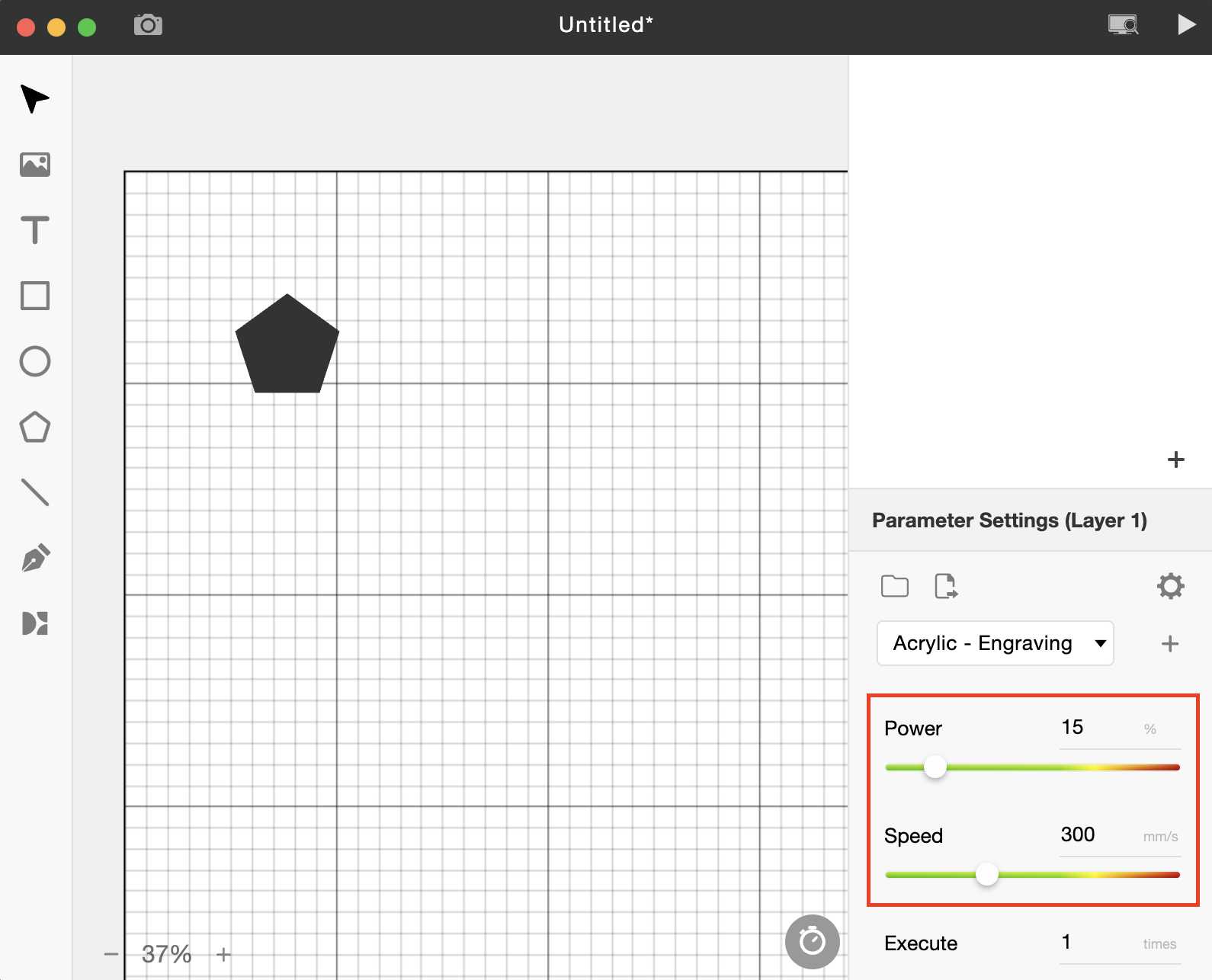

Stellen Sie sicher, dass die Einstellungen für Leistungsstufe und Geschwindigkeit in der Software korrekt sind.

Step



Bestimmen Sie das Ergebnis und die nächste Maßnahme:
  • Nein, die Einstellungen sind nicht korrekt >> Ändern Sie die Einstellungen >>
    Falls das Problem nach Änderung der Einstellungen weiterhin besteht, gehen Sie zu Schritt 2.1



Schritt 2.1

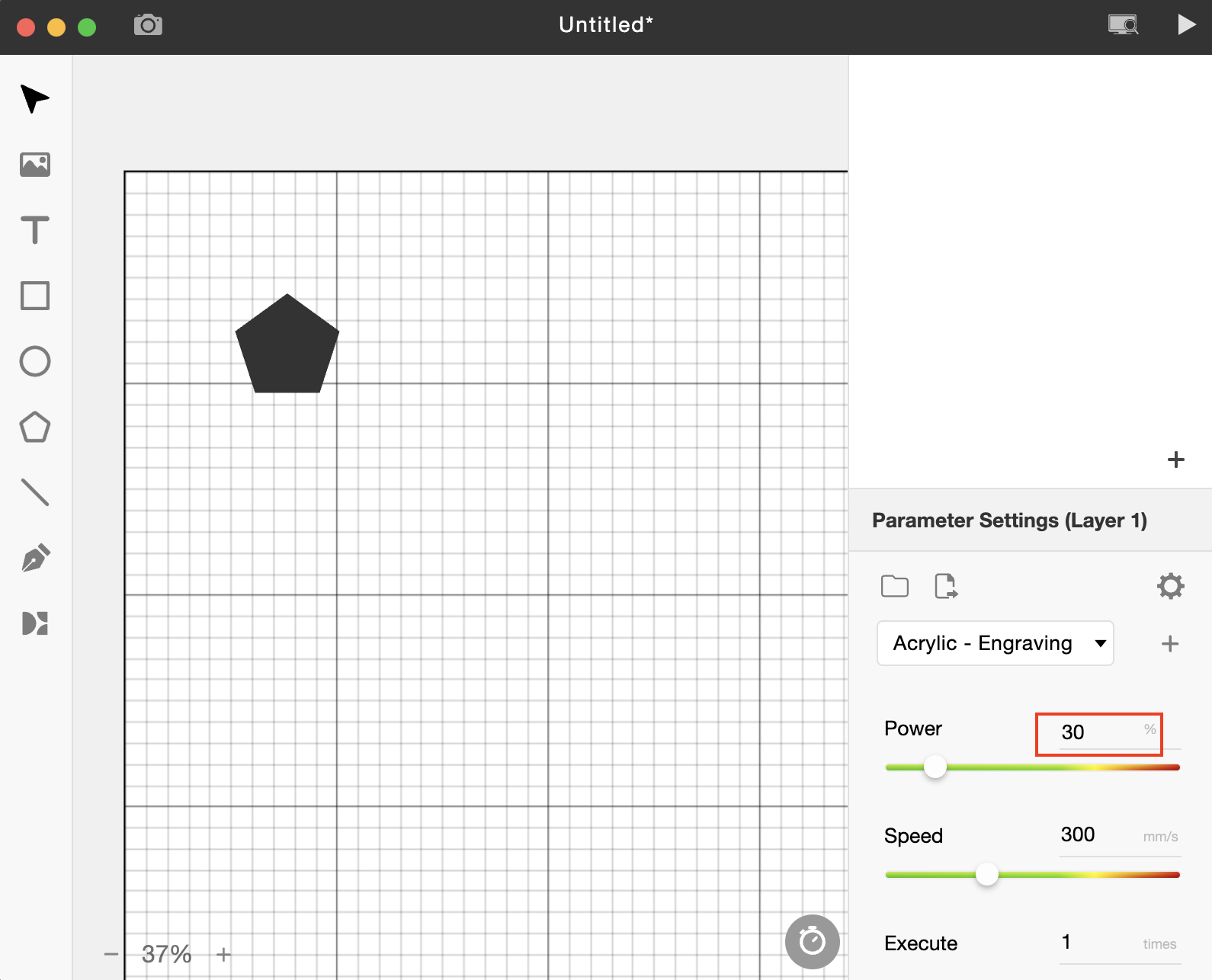

Verdoppeln Sie Ihre Leistungseinstellungen, starten Sie den Vorgang und prüfen Sie, ob der Laser einen Strahl ausgibt.
(Wenn Ihre Leistung beispielsweise ursprünglich 15% beträgt, erhöhen Sie sie auf 30% und starten Sie den Vorgang.)



Bestimmen Sie das Ergebnis und die nächste Maßnahme:

  • Ja, der Laser gibt einen Strahl aus >> Ihre Maschine funktioniert noch
    • Empfehlung: Erhöhen Sie die Leistung und verringern Sie die Geschwindigkeit bei jedem Vorgang, bis die Röhre vollständig nachlässt
    • Mögliche Ursache: Ihre Laserröhre hat leicht an Leistung verloren
  • Nein, der Laser gibt keinen Strahl aus >> Schritt 3



Schritt 3

Schalten Sie die Maschine aus.

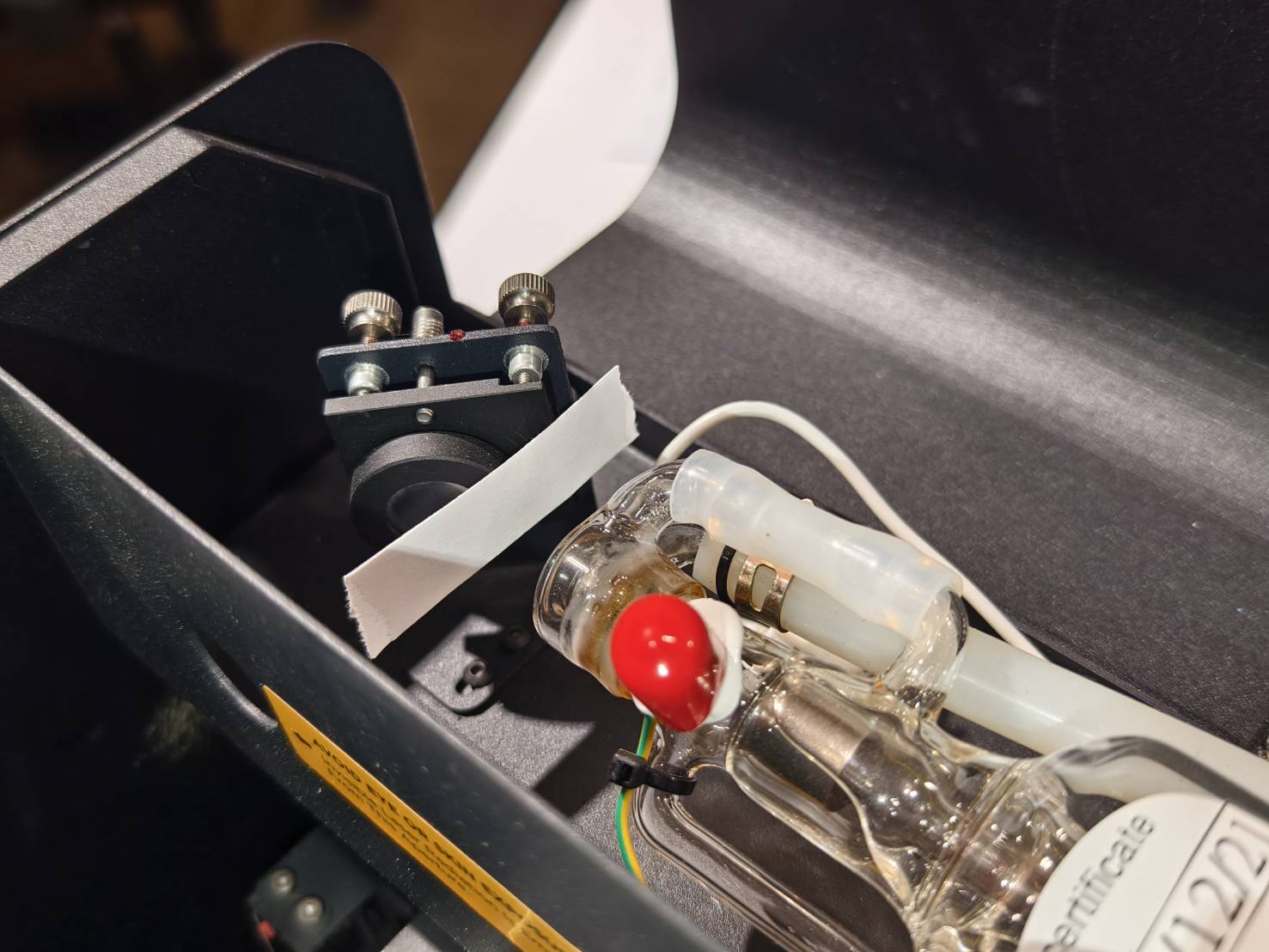

Öffnen Sie die hintere Abdeckung und bringen Sie ein neues doppelseitiges Klebeband am ersten Spiegel an.
Wenn Ihre Maschine zwei Magnete an der Rückabdeckung hat, muss diese wieder angebracht werden.
Nachdem Sie das Klebeband angebracht haben, gehen Sie bitte zu Schritt 3.1.

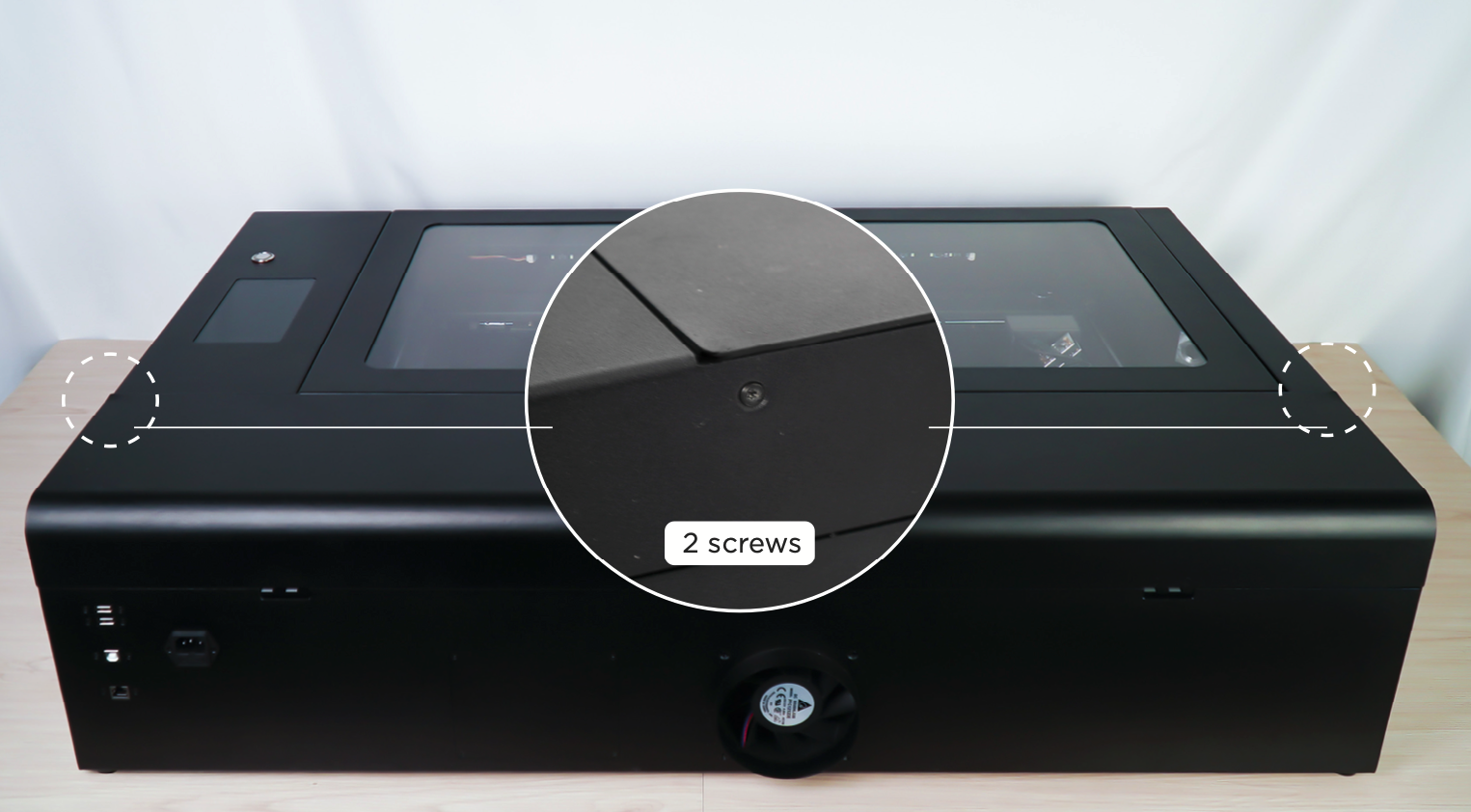

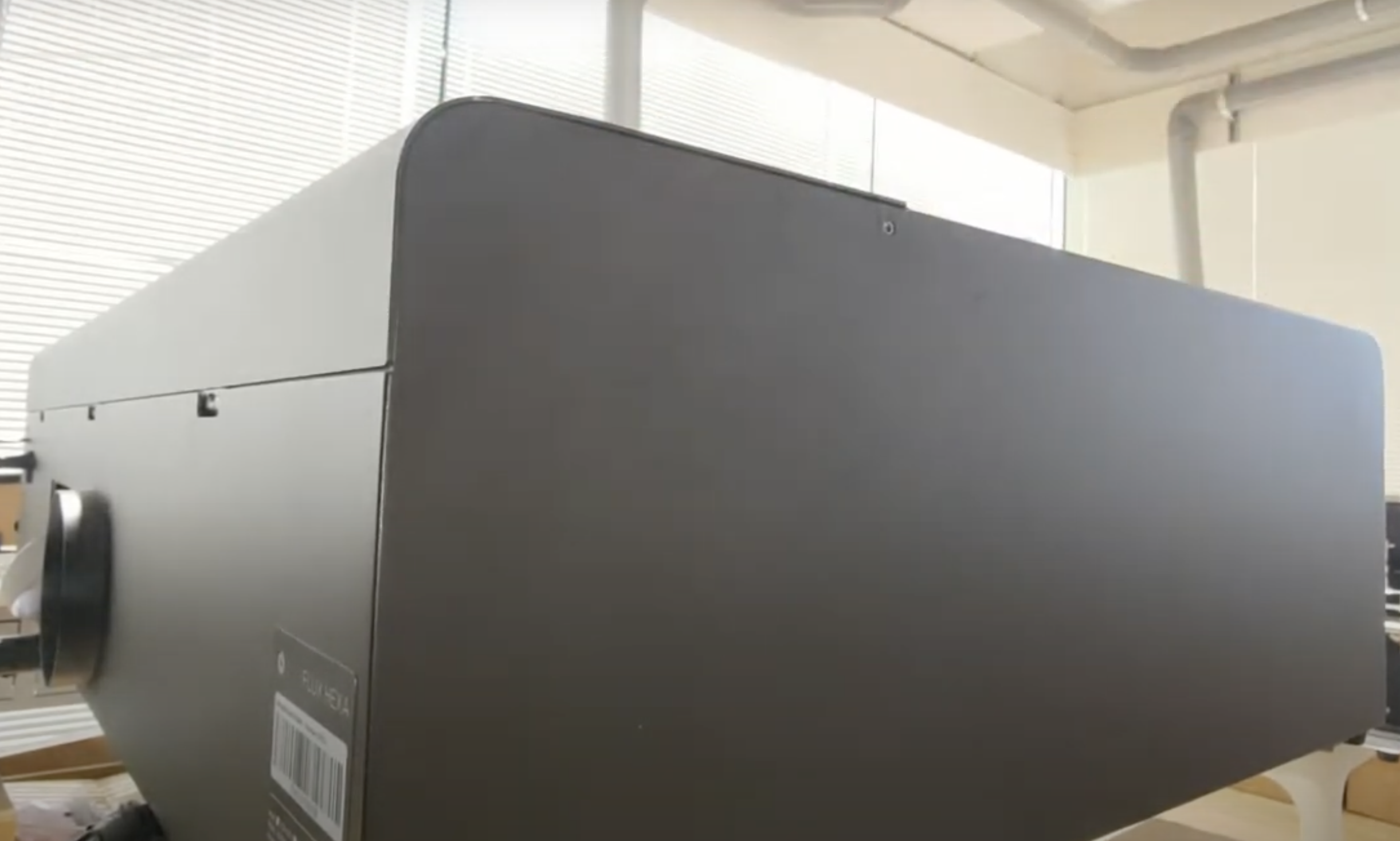

  • Verwenden Sie einen T8-Schraubendreher, um die Schrauben an der Rückseite der Maschine zu lösen. Anschließend kann die Rückabdeckung entfernt werden. (Sie können sich das Video ansehen, das die Entfernung der Rückabdeckung zeigt.)

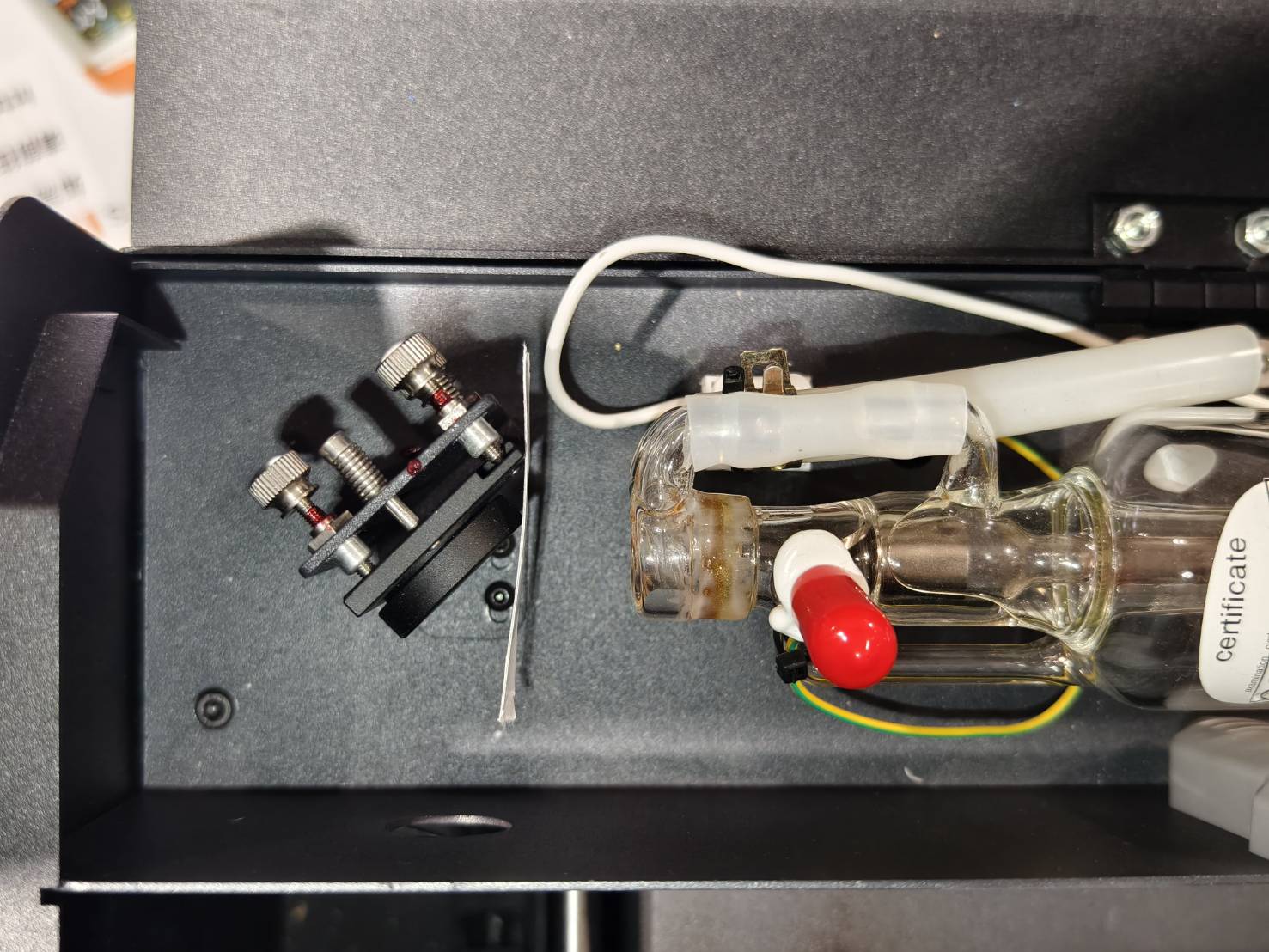

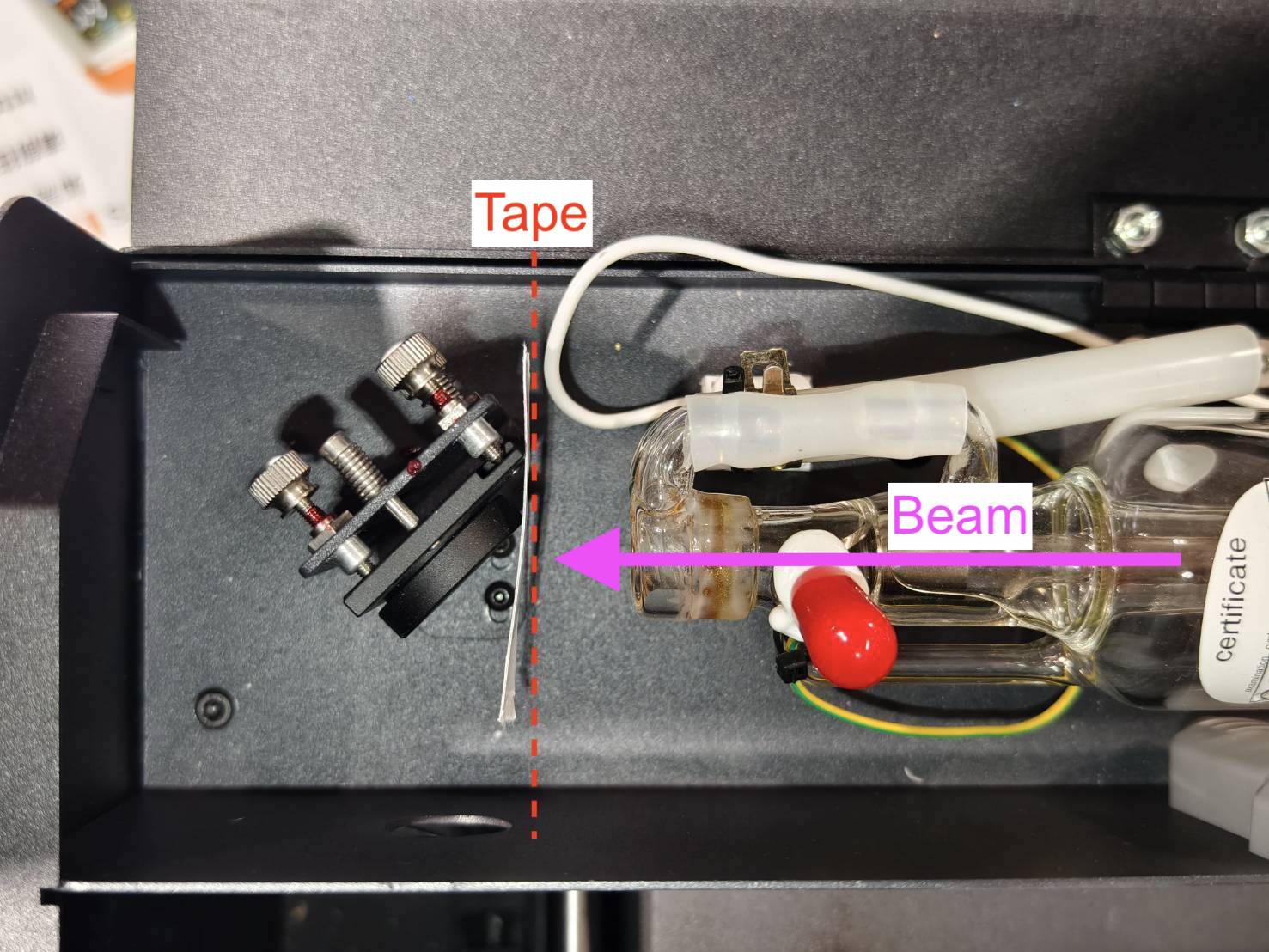

  • Platzieren Sie das Klebeband so auf dem Spiegel, dass es einen 90-Grad-Winkel zum Laserstrahl bildet.



  • Schließen Sie die hintere Abdeckung.


Schritt 3.1

Führen Sie 5 Laserimpulse aus und prüfen Sie, ob das Klebeband eine Brandmarkierung aufweist.
(Bitte beachten Sie die Beispiele zur Beurteilung des Klebebandergebnisses.)

A. Schalten Sie das Gerät ein.
B. Schließen Sie den Deckel.

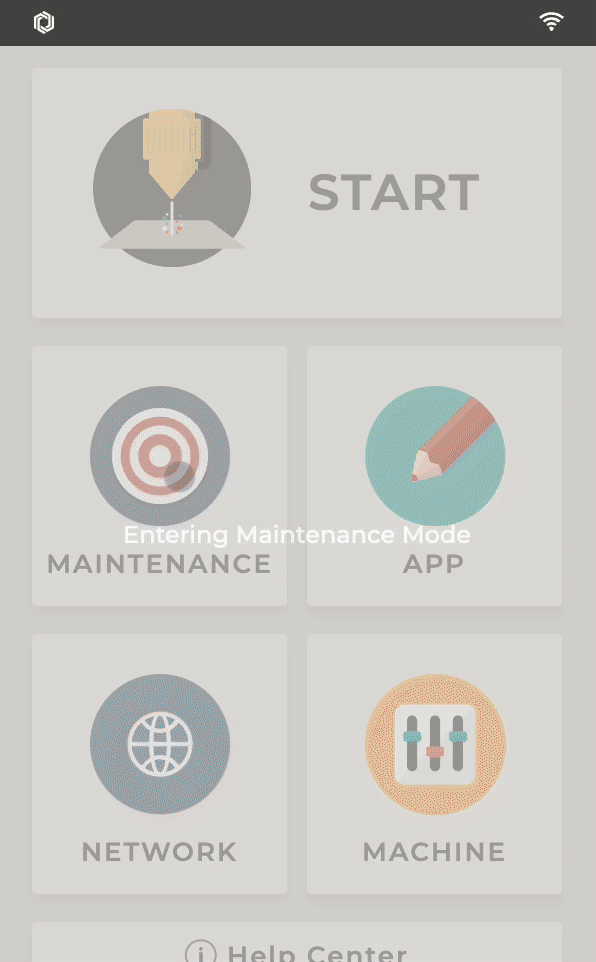

C. Wechseln Sie in den Wartungsmodus und warten Sie, bis die Referenzfahrt abgeschlossen ist.

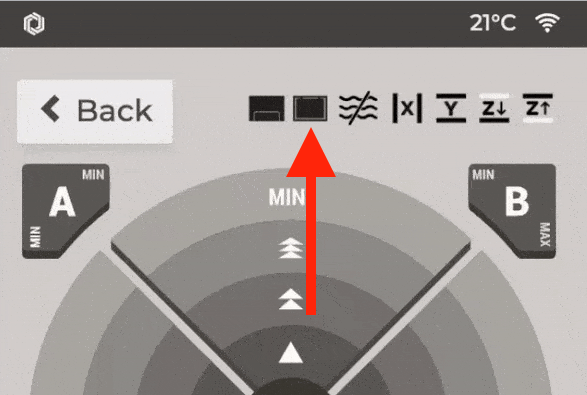

     (Stellen Sie sicher, dass das Türsymbol geschlossen ist, andernfalls können Sie keinen Laserimpuls auslösen.)

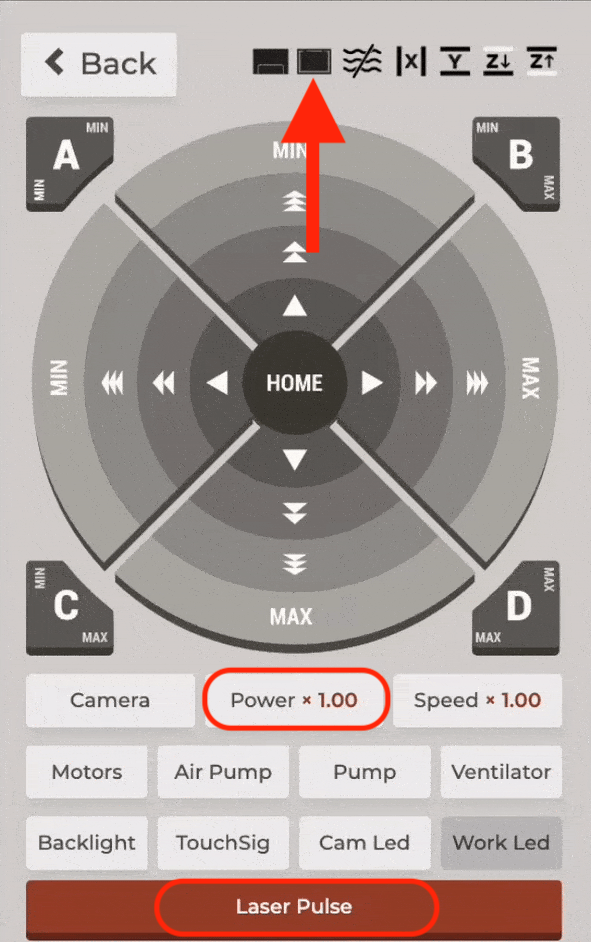

D. Finden Sie die Impulstaste.
E. Ein Druck = ein Impuls, zwei Drücke = zwei Impulse usw.
F. Überprüfen Sie das Klebeband
⚠︎ Bitte führen Sie Laserimpulse immer bei geschlossenem Deckel aus.



Beispiele für Klebebandergebnisse

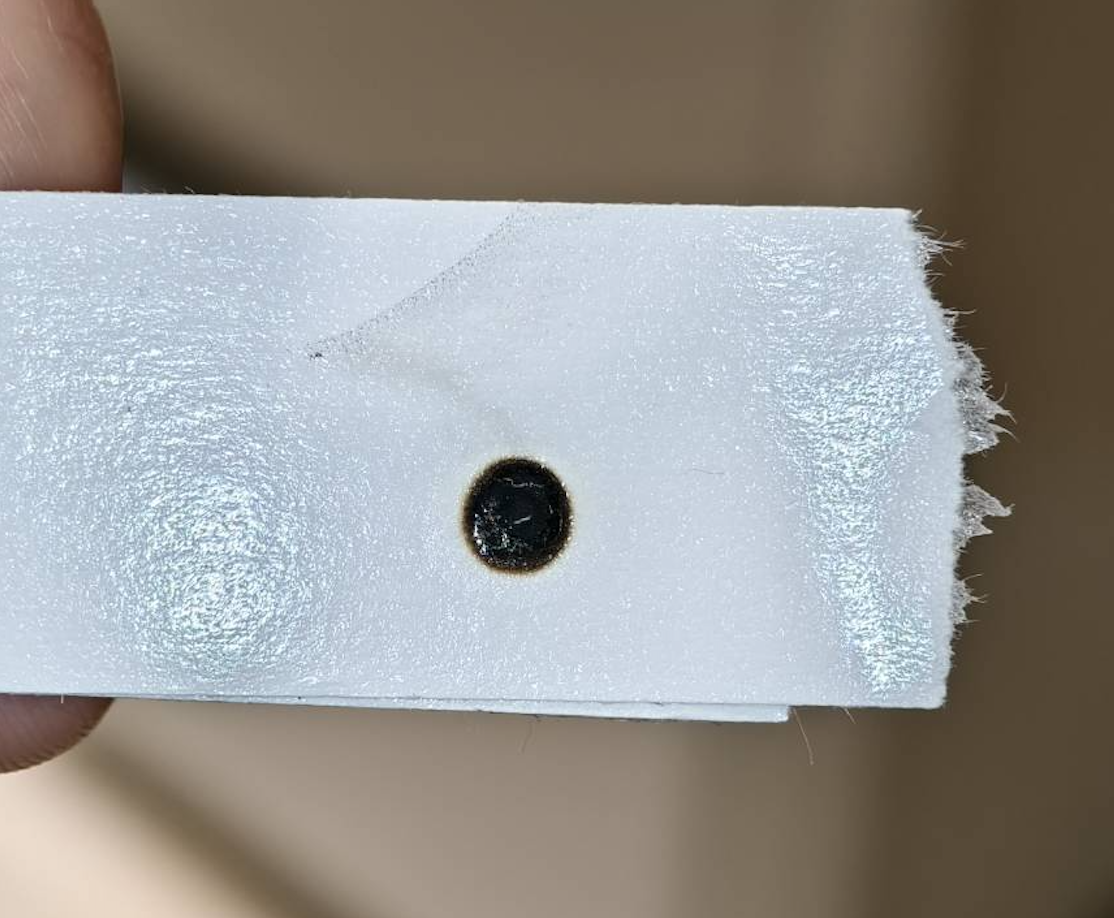

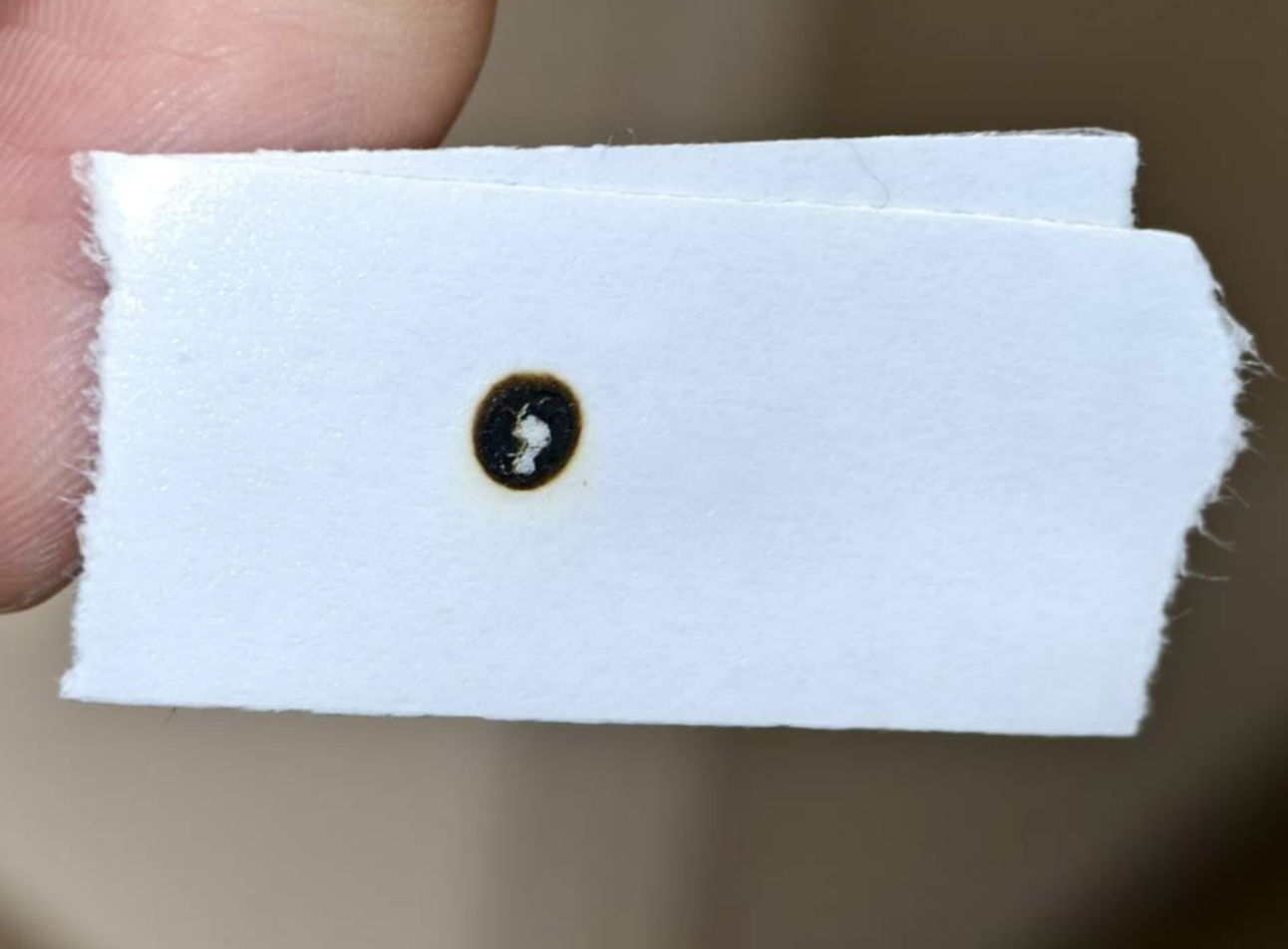

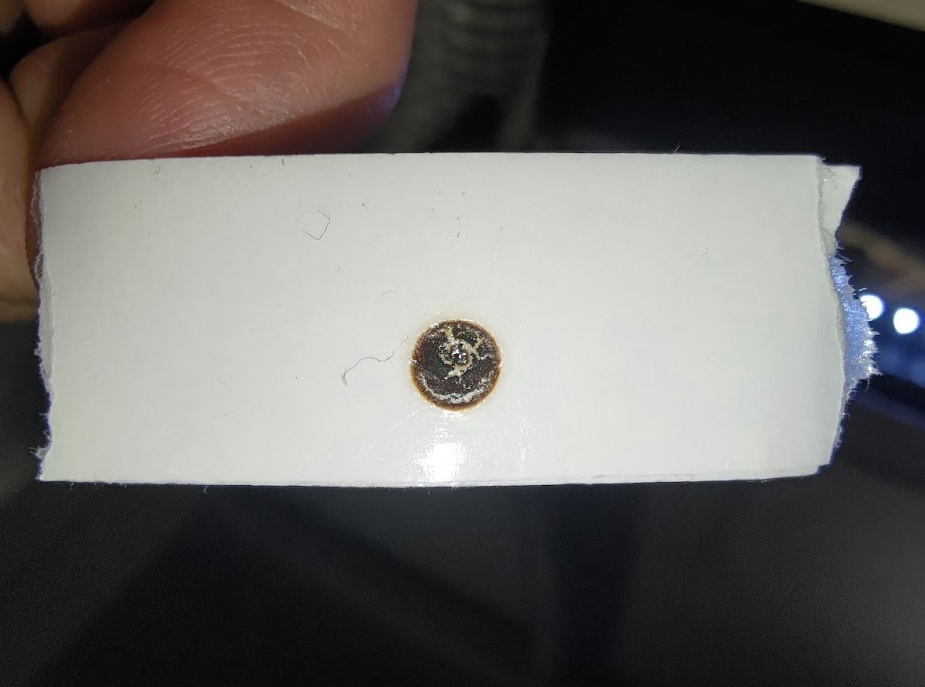

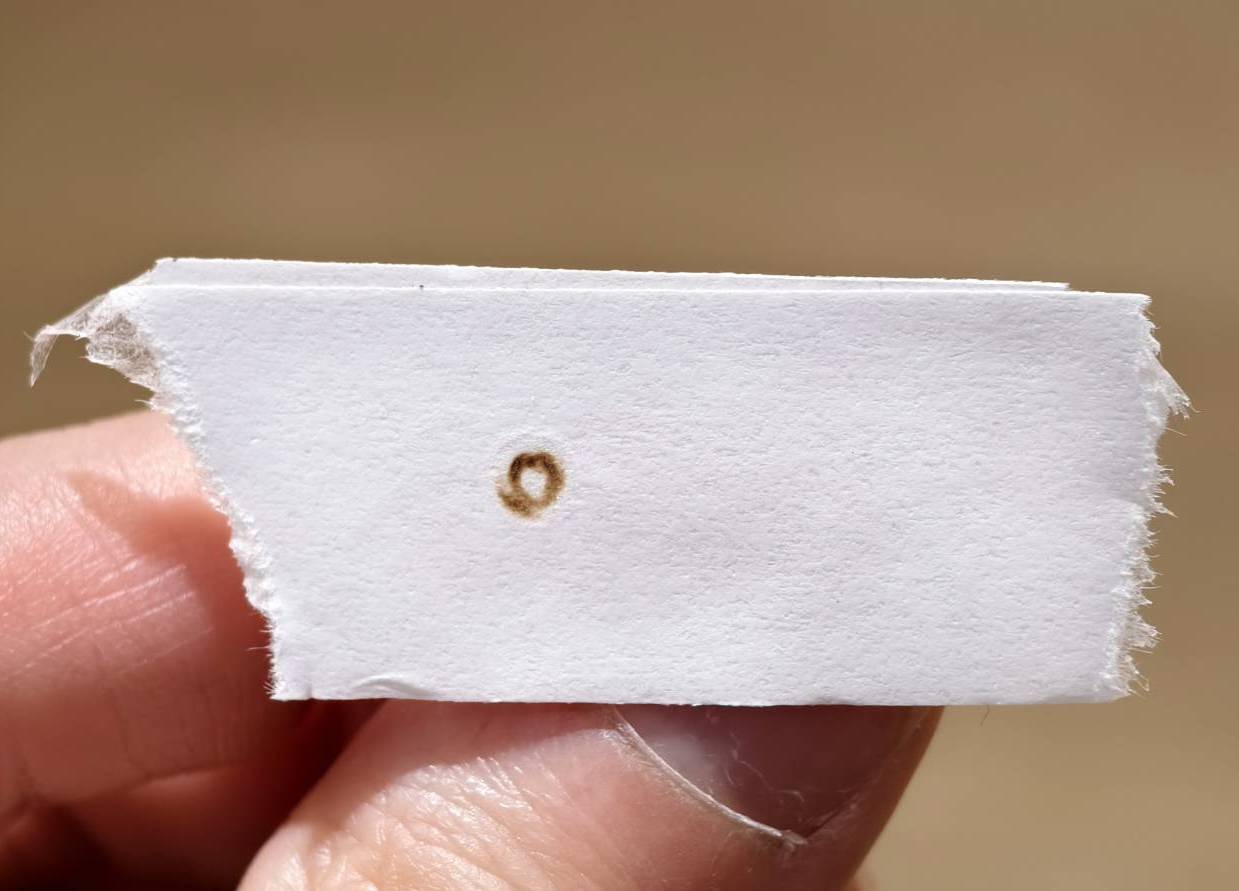

Gutes Beispiel - Rund und Kräftig

Schlechtes Beispiel -
Schwach, Hohl oder Nicht Rund
Screenshot 2024-05-17 at 11.45.12 AM.png 2A7UkBxyMHmmnZPZZ6GhVDYn3cRinoq2RQ.png
Screenshot 2024-05-17 at 11.44.44 AM.png 323857.jpg



Bestimmen Sie das Ergebnis und die nächste Maßnahme:

  • Ja, es hat eine Brandmarkierung und das Ergebnis ist gut >> Die Laserausgabe funktioniert einwandfrei >> Bitte OPA überprüfen
  • Es weist eine Brandmarkierung auf, aber das Ergebnis ist mangelhaft >> Schritt 3.2


Schritt 3.2

  • Bringen Sie ein neues Klebeband auf dem ersten Spiegel an.



  • Stellen Sie aus Sicherheitsgründen die Leistungsrate auf x0,01 ein, um sicherzustellen, dass während Ihrer Tests keine Impulse auftreten.

    Step

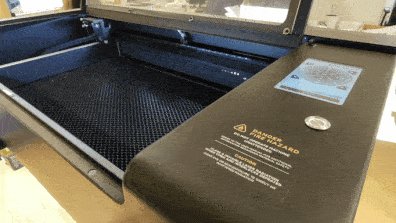

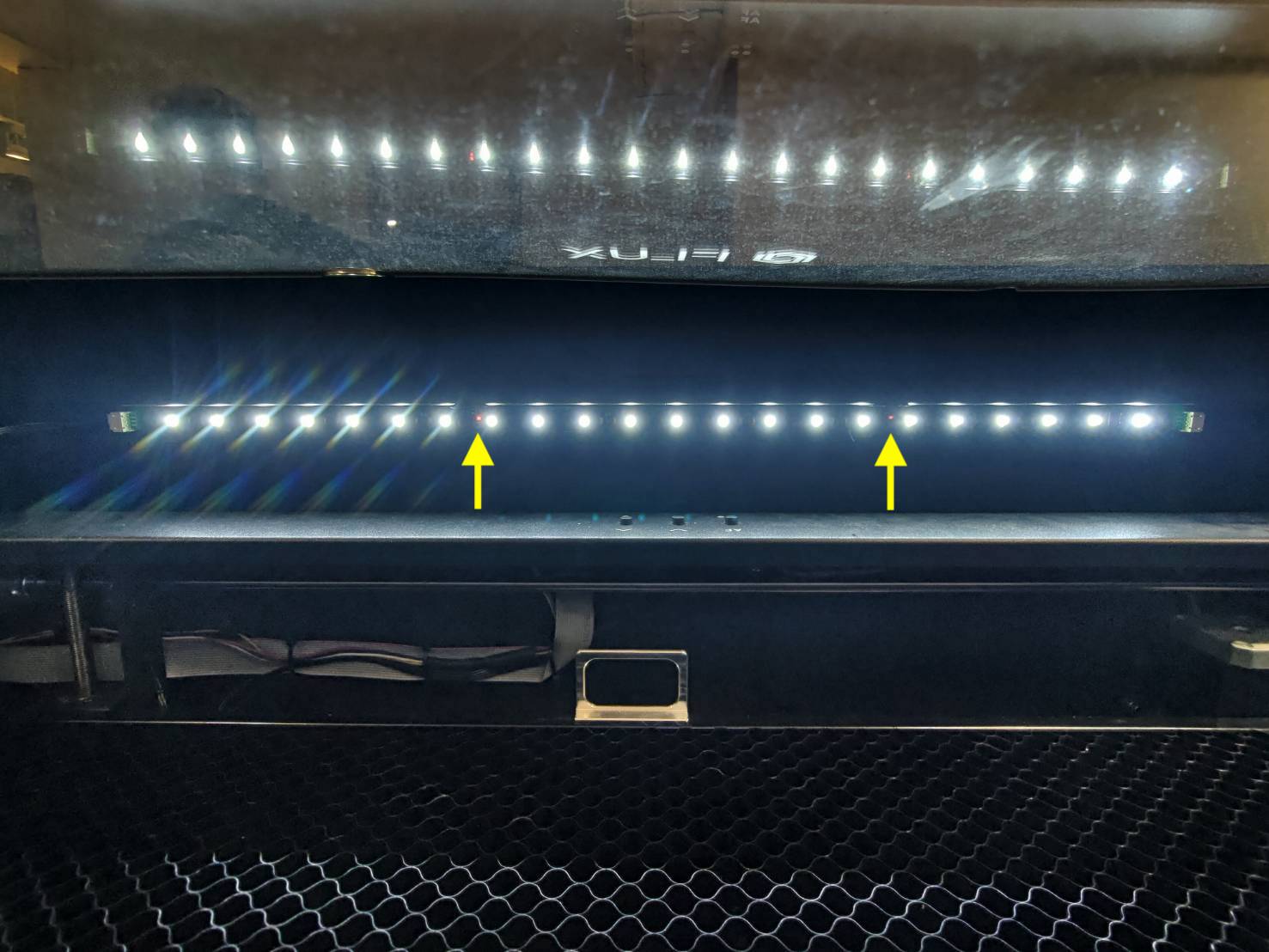

  • Der Türsensor ist in die Gehäuse-LED-Leuchten integriert. Bitte sehen Sie sich das Video unten an, um ihn zu lokalisieren.

    Step

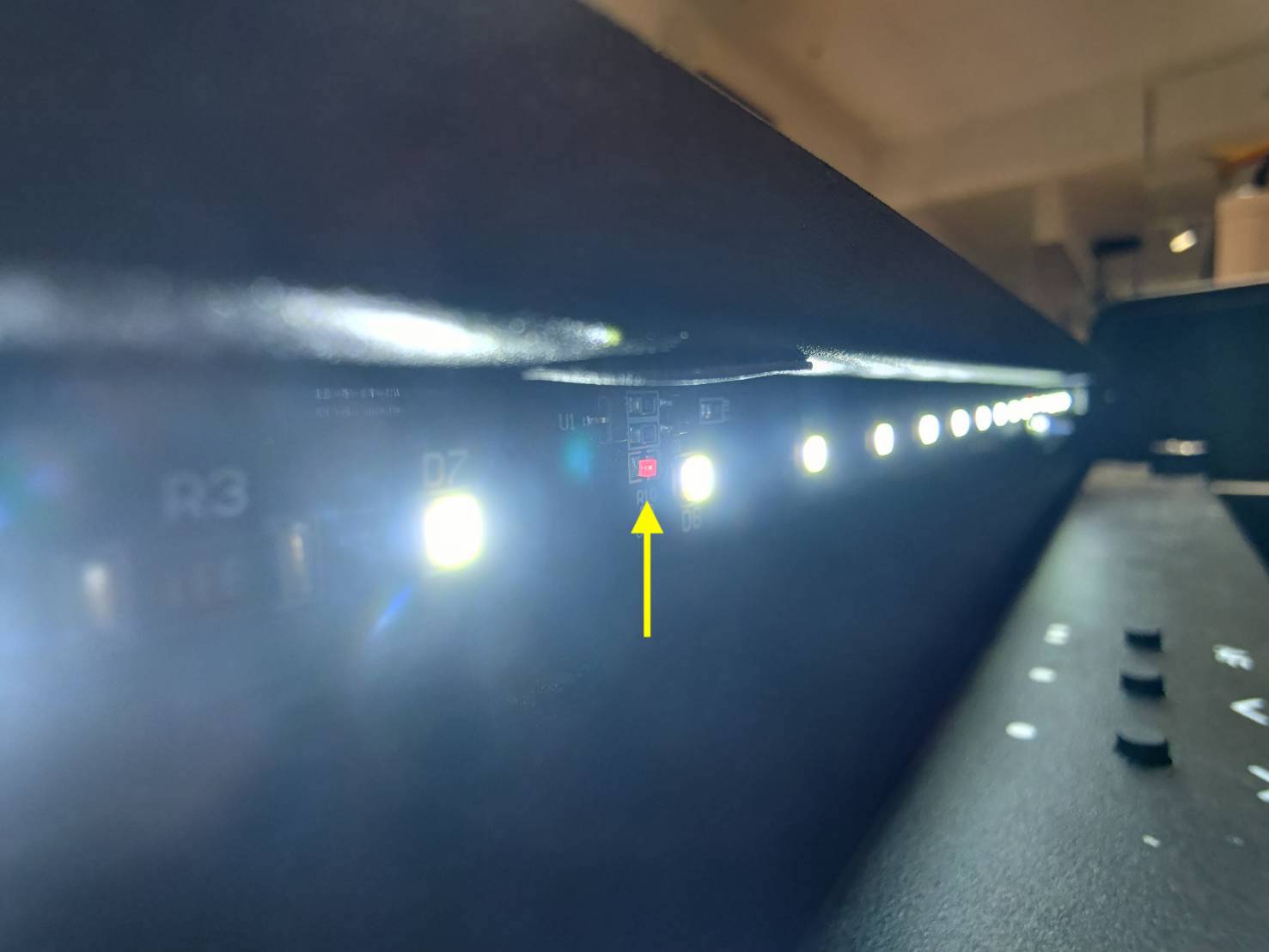

  • Der Türsensor verfügt über zwei rote LED-Leuchten, die ständig leuchten.
    Step
    Step

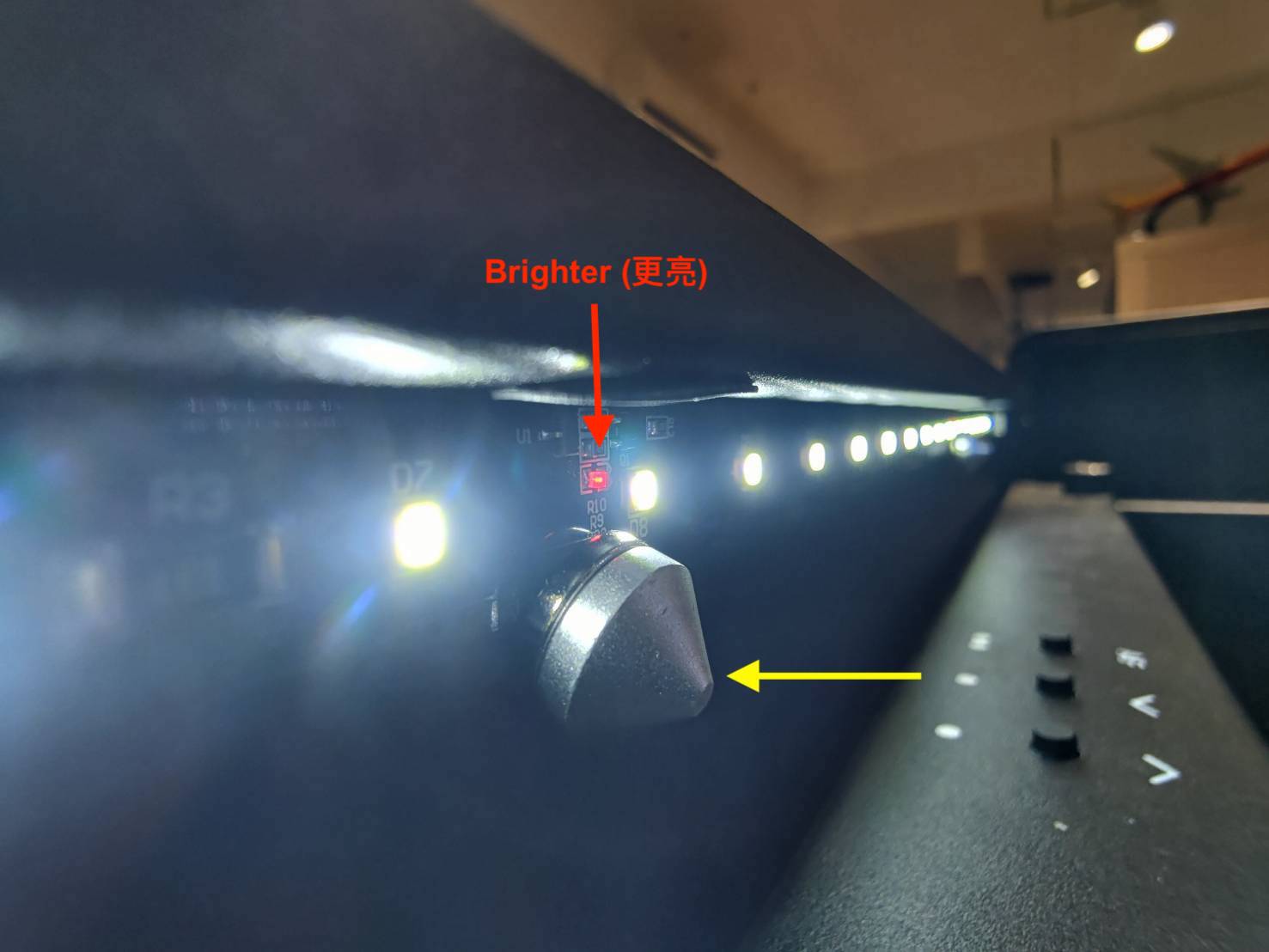

  • Platzieren Sie die kegelförmigen Abstandshalter (Magnete) in der Nähe beider LED-Leuchten. Das Licht sollte "heller" werden, wenn es einen Magneten erkennt. Wenn beide LEDs gleichzeitig Magnete erkennen, wird ein Signal für eine geschlossene Tür an das System gesendet, und das Symbol auf dem Bedienfeld ändert sich.

    Step

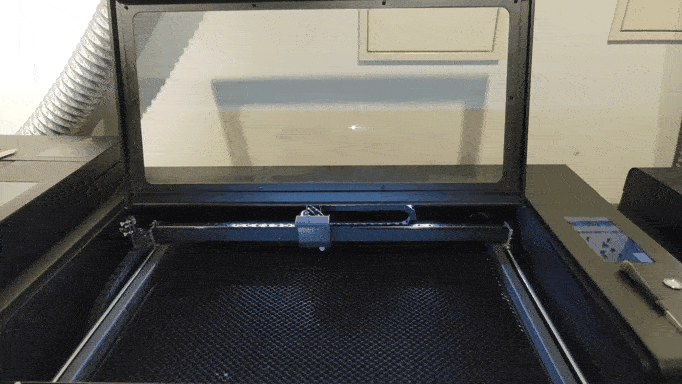

  • Nachdem Sie die kegelförmigen Abstandshalter platziert haben, schließen Sie bitte die Tür.
    Step



  • Setzen Sie die Leistungsrateneinstellung auf x1,00 zurück, vergewissern Sie sich, dass das Symbol geschlossen ist,
    und geben Sie dann 5 Impulse ab. (Bitte beachten Sie die Beispiele zur Beurteilung des Klebebandergebnisses.)



Bestimmen Sie das Ergebnis und die nächste Maßnahme:

  • Ja, es hat eine Brandmarkierung und das Ergebnis ist gut >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      1. Der Türsensor ist defekt.
      2. der Magnet an der Tür ist zu schwach. (Weniger wahrscheinlich)
  • Es weist eine Brandmarkierung auf, aber das Ergebnis ist mangelhaft >> Schritt 6
  • Überhaupt keine Brandmarkierung >> Schritt 4


Schritt 4

  • Schalten Sie die Maschine aus.

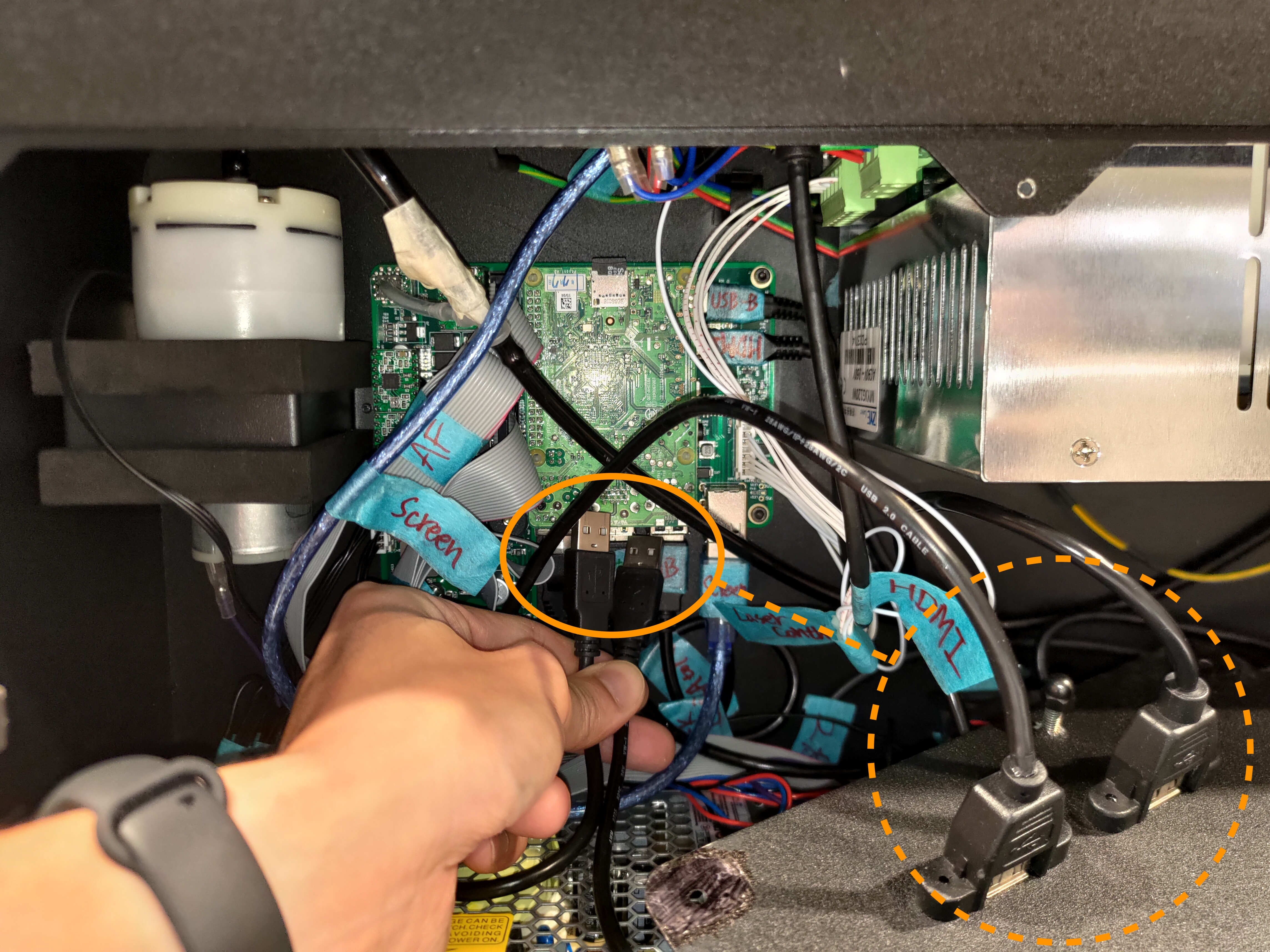

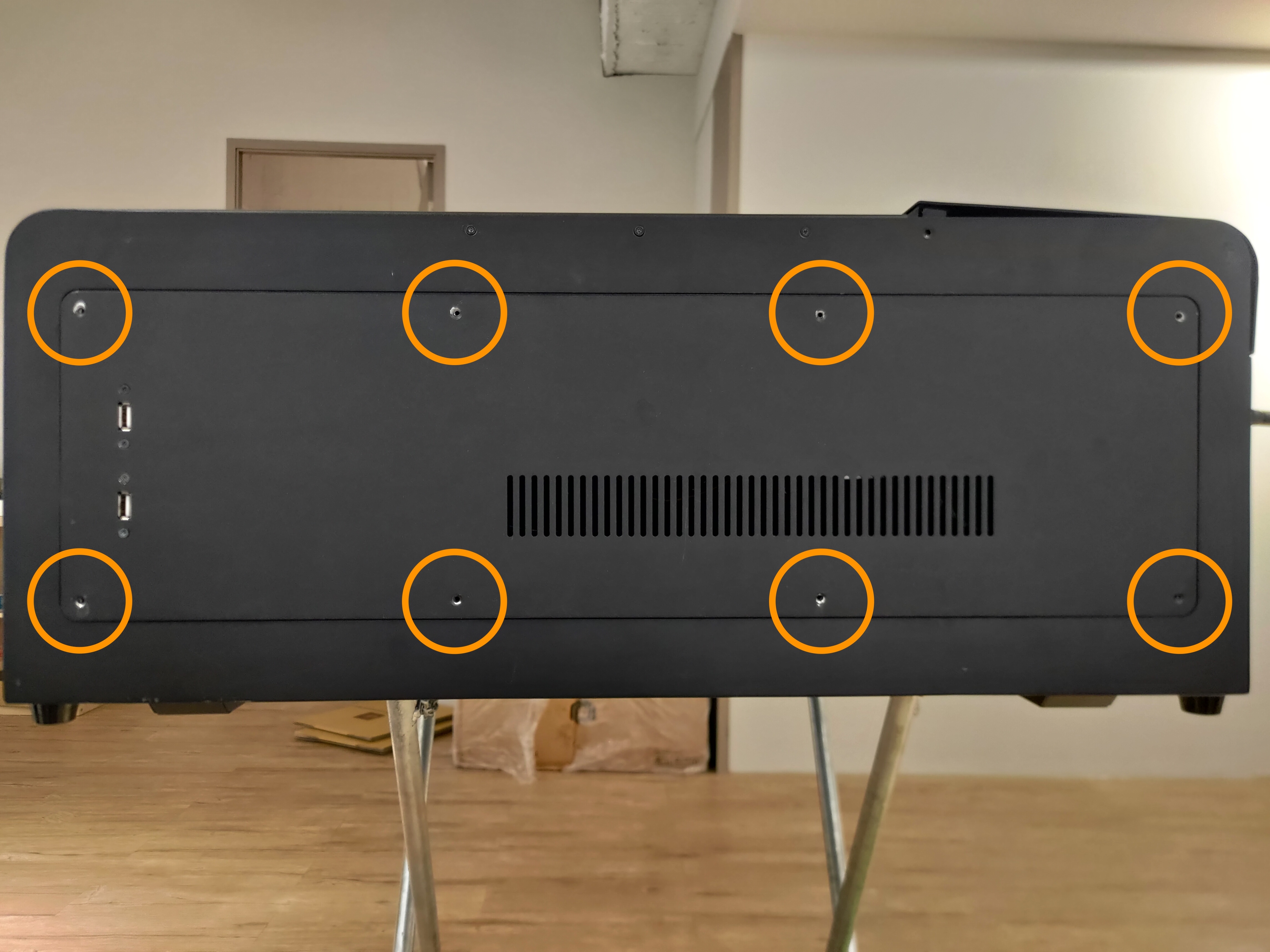

    Entfernen Sie die Seitenabdeckung, indem Sie diese T8-Schrauben lösen und die beiden USB-Verlängerungen abziehen. (Beachten Sie die Abbildung falls Ihre Leiterplatte nicht mit dem Foto übereinstimmt.)

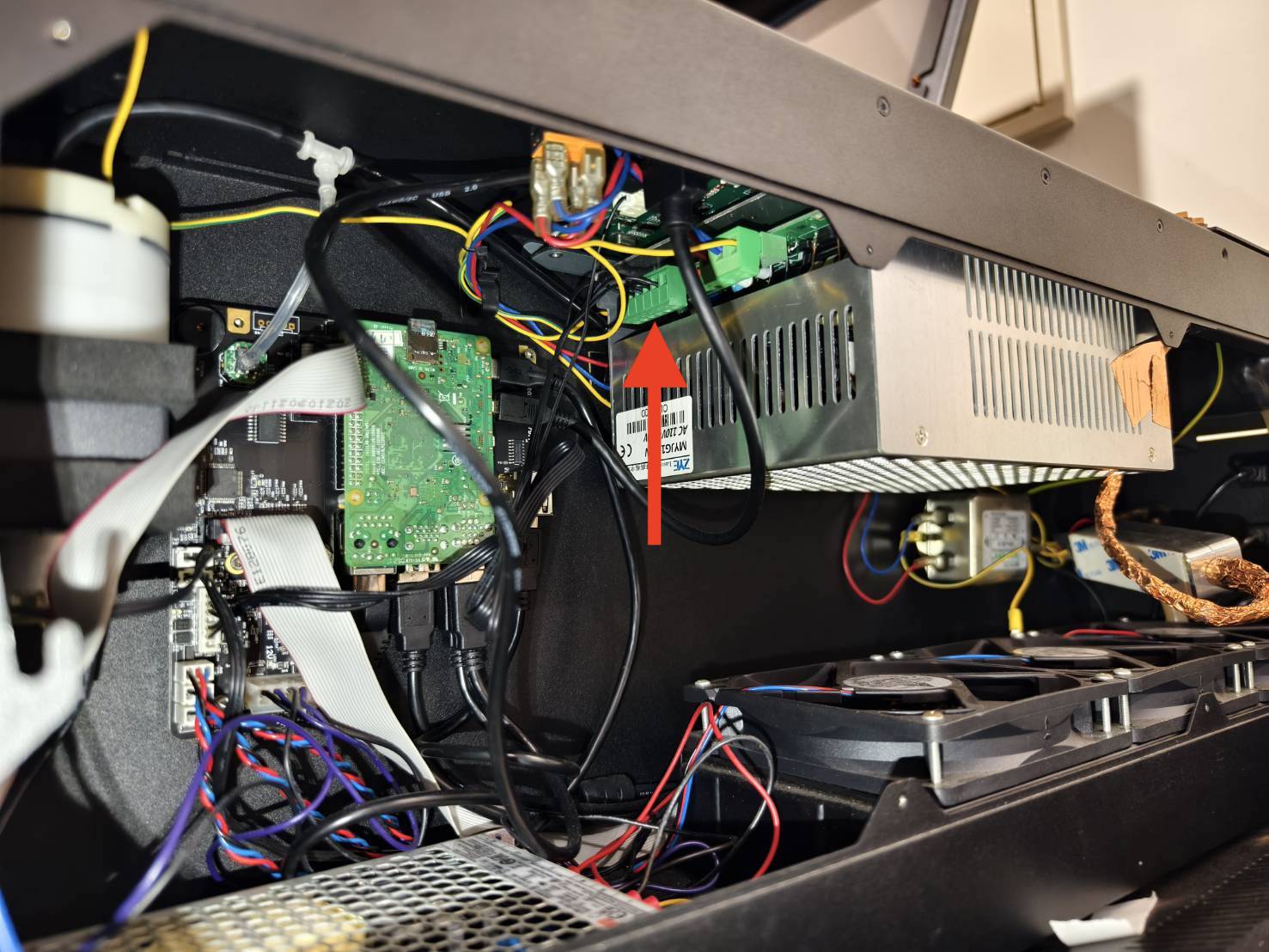

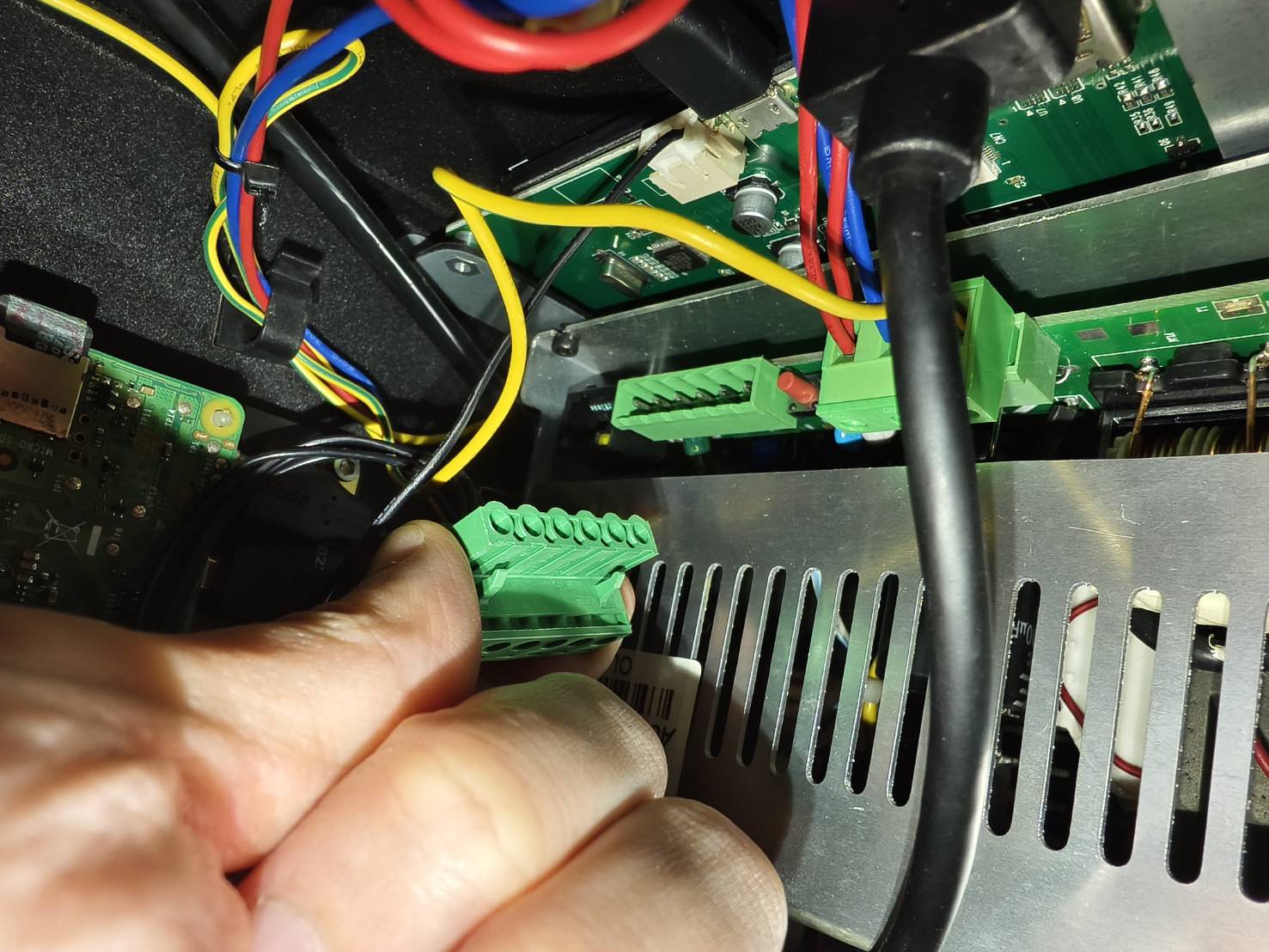

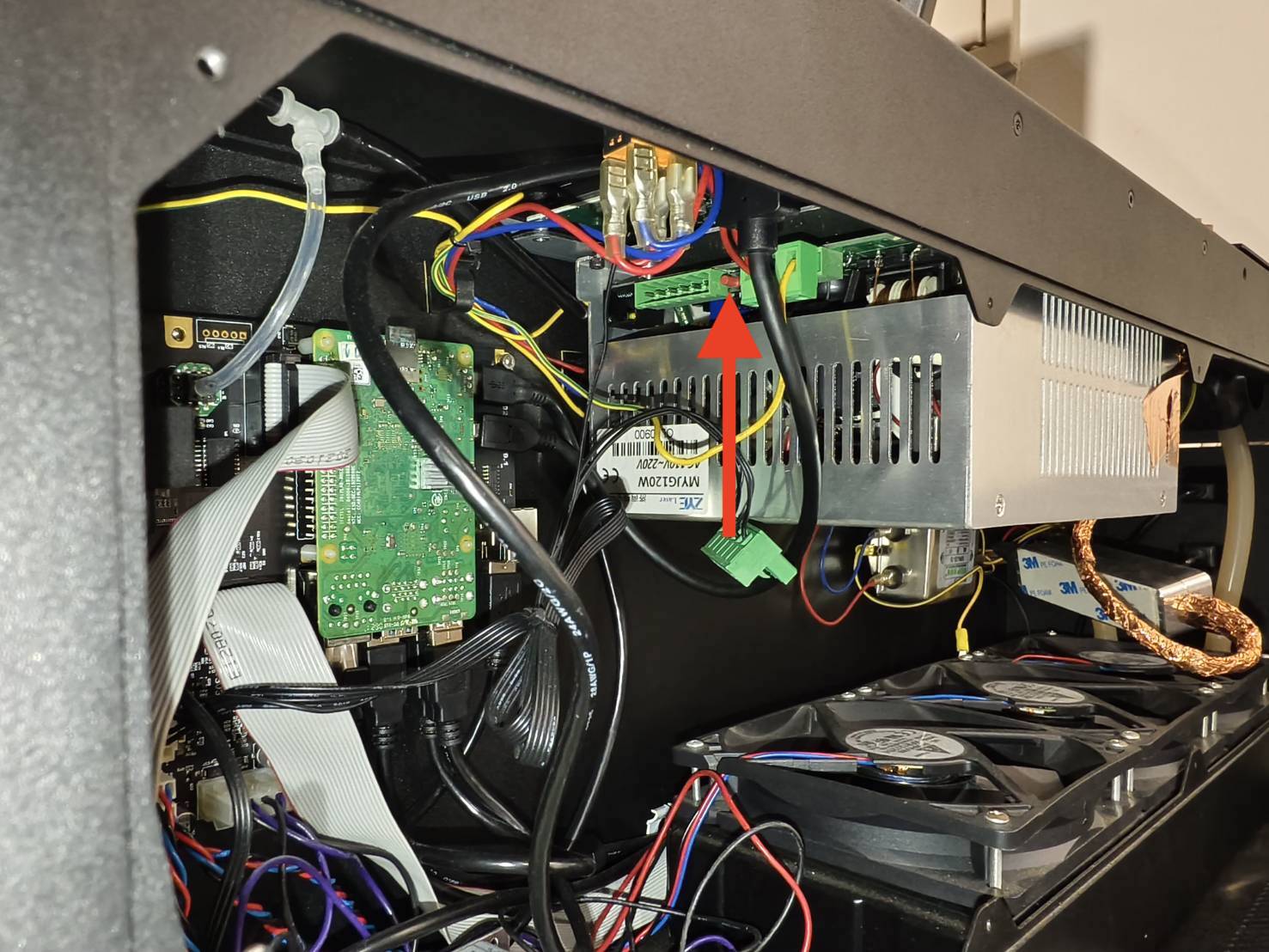

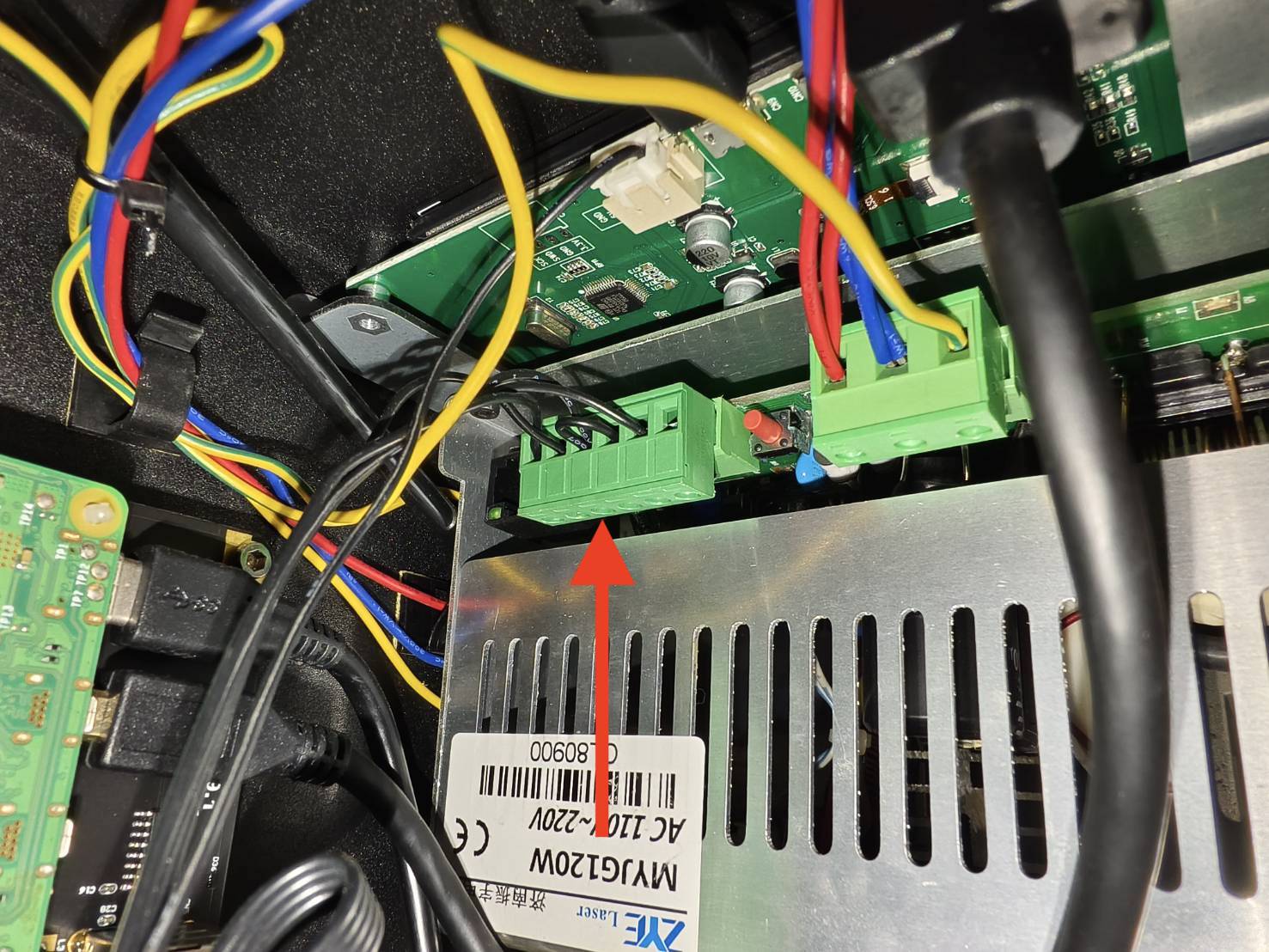

  • Trennen Sie das Lasersteuerkabel vom Lasernetzteil.




  • Fahren Sie nach dem Trennen des Kabels mit Schritt 4.1.




Schritt 4.1

Bitte ziehen Sie vor dem nächsten Schritt Gummihandschuhe an.

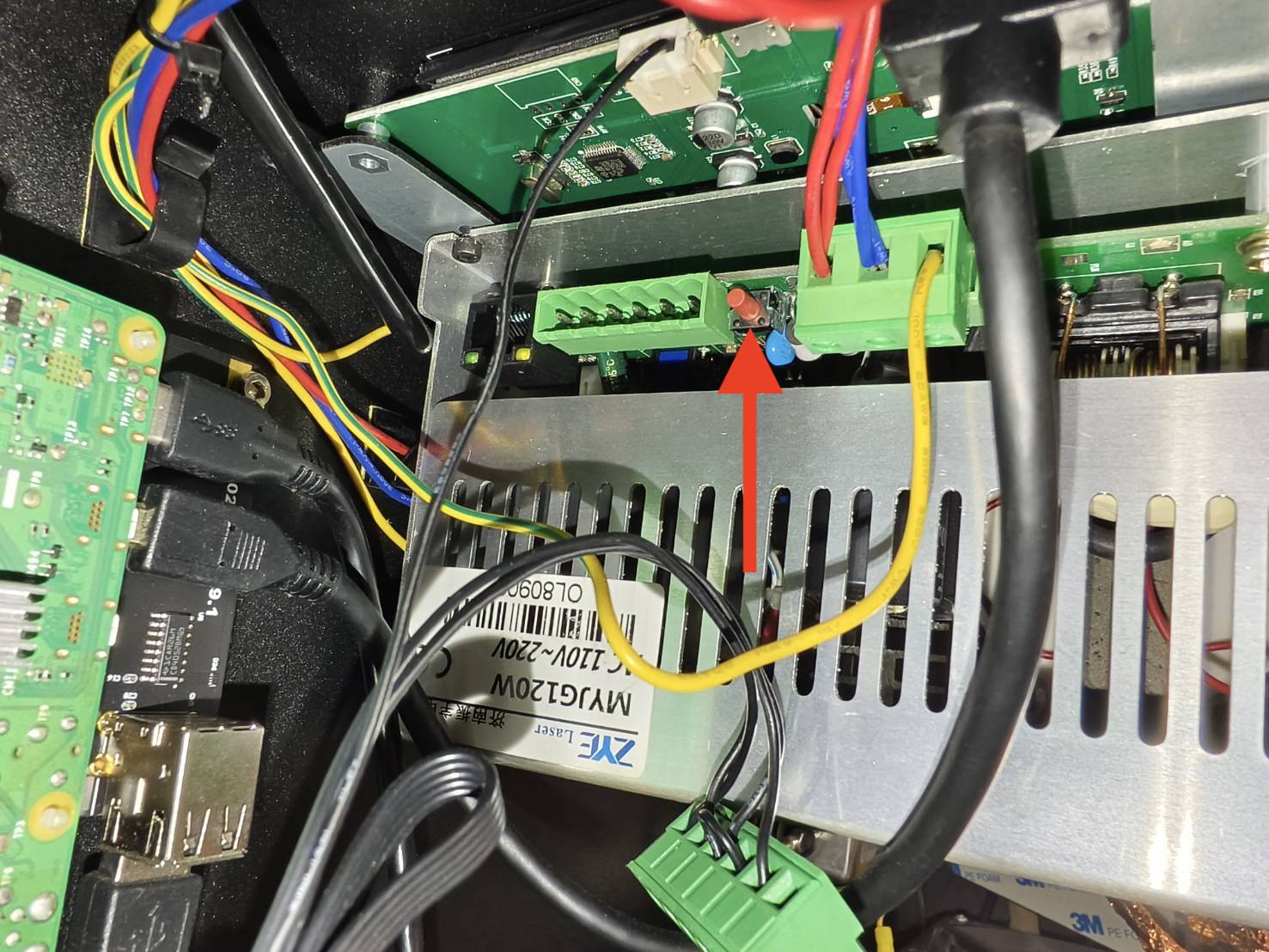

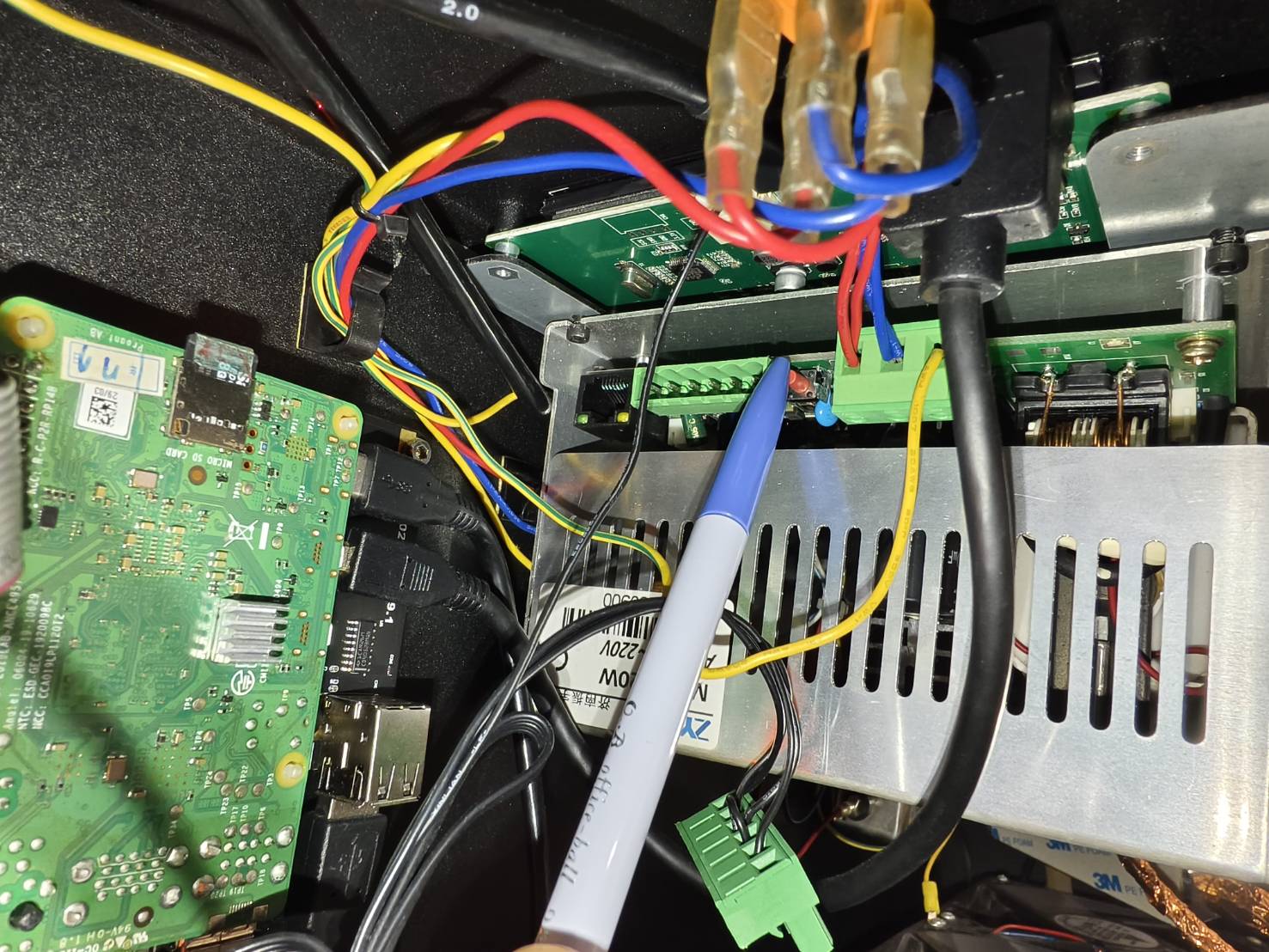

Schalten Sie das Gerät ein. Drücken Sie die Lasertaste zweimal oder halten Sie sie 1-2 Sekunden lang mit einem Stift gedrückt und prüfen Sie den Laserausgang auf dem Klebeband.
(Bitte beachten Sie die Beispiele zur Beurteilung des Klebebandergebnisses.)



Bestimmen Sie das Ergebnis und die nächste Maßnahme:

  • Ja, es hat eine Brandmarkierung und das Ergebnis ist gut >> Schritt 5
  • Es weist eine Brandmarkierung auf, aber das Ergebnis ist mangelhaft >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache: Ihre Laserröhre ist vollständig abgenutzt und muss ersetzt werden.
  • Überhaupt keine Brandmarkierung >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache:
      • Das Lasernetzteil (PSU) hat eine Störung und muss ausgetauscht werden
      • Die Laserröhre hat eine Störung und muss ausgetauscht werden



Schritt 5


Schritt 5.1

Verwenden Sie ein neues doppelseitiges Klebeband und geben Sie dann 5 Impulse ab um zu prüfen, ob das Klebeband eine Brandstelle aufweist.
(Bitte beachten Sie die Beispiele zur Beurteilung des Klebebandergebnisses.)



Bestimmen Sie das Ergebnis und die nächste Maßnahme:

  • Ja, es hat eine Brandmarkierung und das Ergebnis ist gut >> Problem gelöst
    • Mögliche Ursache: Firmware-Problem
  • Es weist eine Brandmarkierung auf, aber das Ergebnis ist mangelhaft >> Schritt 6


Schritt 6

  • Verwenden Sie ein neues zweilagiges Klebeband und bringen Sie es am ersten Spiegel an.

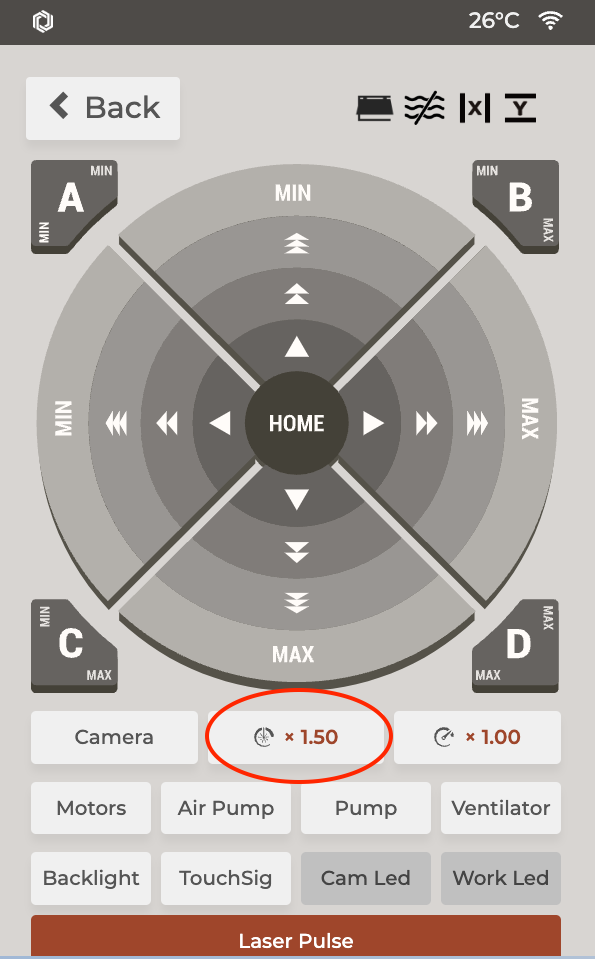

  • Erhöhen Sie die Leistung auf das 1,5-fache und geben Sie dann 5 Impulse ab um zu sehen, ob die Brandmarkierung intensiver wird.
    (Bitte beachten Sie die Beispiele zur Beurteilung des Klebebandergebnisses.)



Bestimmen Sie das Ergebnis und die nächste Maßnahme:

  • Ja, es hat eine Brandmarkierung und das Ergebnis ist gut >> Ihre Maschine funktioniert noch
    • Empfehlung: Erhöhen Sie die Leistung und verringern Sie die Geschwindigkeit bei jeder Aufgabe, bis die Röhre vollständig versagt.
    • Mögliche Ursache: Ihre Laserröhre hat leicht an Leistung verloren
  • Es weist eine Brandmarkierung auf, aber das Ergebnis ist mangelhaft >> Kontaktieren Sie den Kundendienst
    • Mögliche Ursache: Ihre Laserröhre ist vollständig abgenutzt und muss ersetzt werden



Kontaktieren Sie den Kundensupport

Bitte folgen Sie den Anweisungen im untenstehenden Link, um ein Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kundendienst kontaktieren]

Die gesammelten Informationen, wie Fotos oder Videos, die das Problem Ihrer Maschine in diesem Artikel zeigen, müssen mit dem Händler oder dem FLUX-Support geteilt werden.
