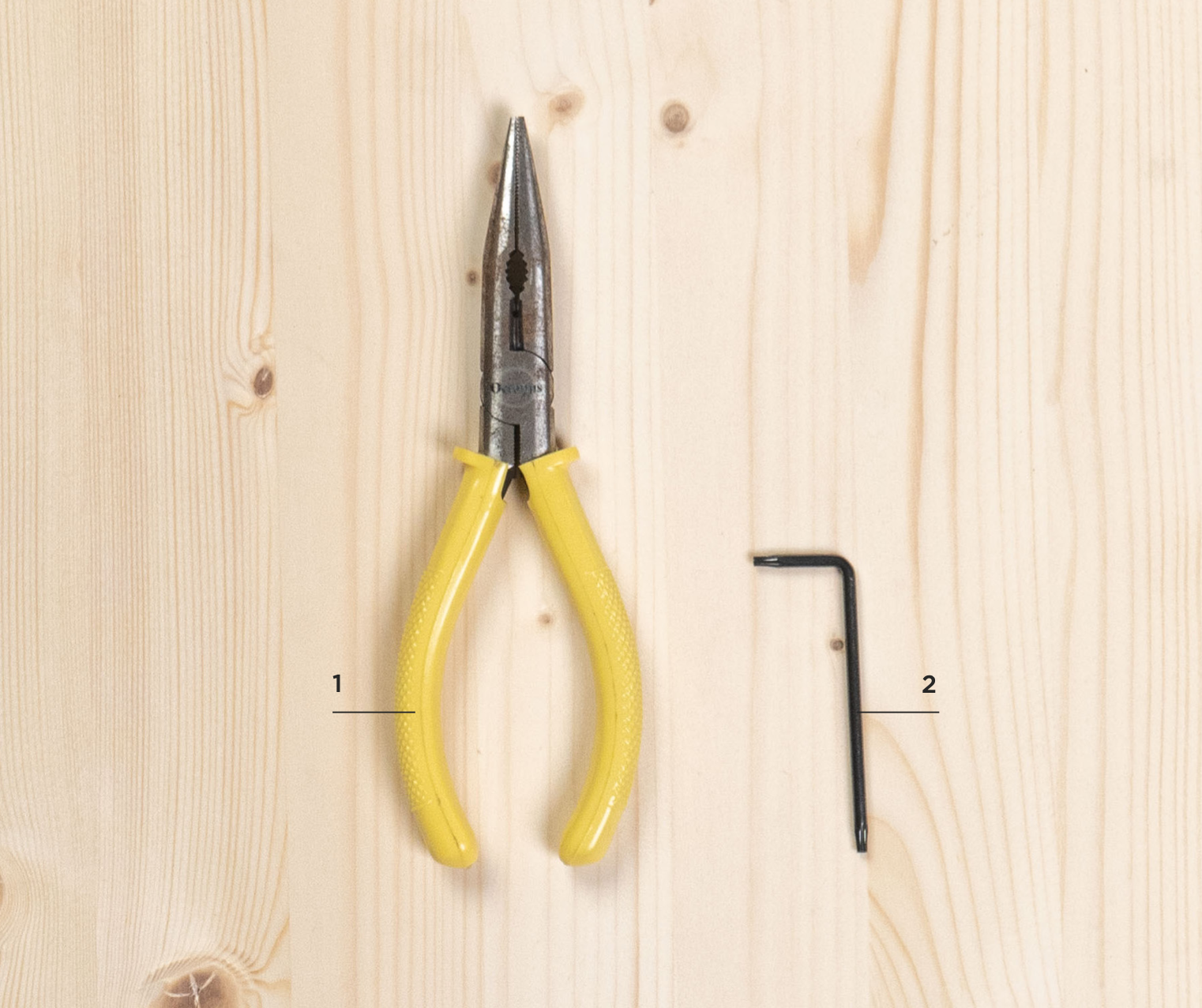

Vorbereitungsmaterialien: Selbst vorzubereiten: 1|Spitzzange
Im Zubehörkasten enthalten: 2|Torx-Schraubendreher

___2021-11-29___2.33.09.png ___2022-07-25___9.54.51.png

Prüfpunkte:

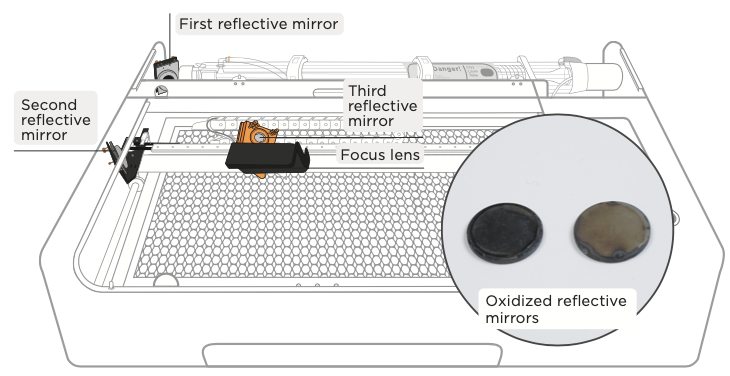

1. Überprüfen Sie, ob Spiegel und Linse oxidiert oder beschädigt sind: Wenn auf der Oberfläche des ersten, zweiten und dritten Reflexionsspiegels schwarze oder weiße Flecken zu sehen sind, ernsthafte Kratzer vorhanden sind und die Verunreinigungen nicht durch【Wartung】Reinigung von Spiegeln und Linsen (S.138)entfernt werden können, oder wenn die Fokuslinse durch äußere Einwirkung verformt oder beschädigt ist, sollten die Spiegel und die Linse ausgetauscht werden.

Austauschvorgang:

Erster Reflexionsspiegel:

a. Hintere Abdeckung abnehmen: Entfernen Sie mit einem Torx-Schraubendreher die 2 Schrauben auf beiden Seiten der hinteren Abdeckung und heben Sie diese dann ab.

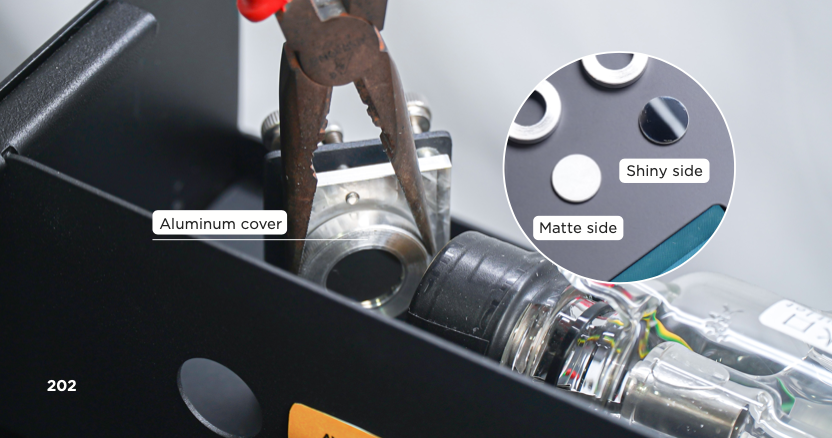

b. Aluminiumabdeckung lösen: Lösen Sie die Aluminiumabdeckung, die den Spiegel fixiert (mit Blick auf den Spiegel gegen den Uhrzeigersinn drehen). Falls sie sich nicht drehen lässt, verwenden Sie eine Spitzzange, um den Aluminiumrahmen zu greifen und erneut zu drehen >

c. Spiegel austauschen: Entnehmen Sie den alten Spiegel > Setzen Sie den neuen Spiegel mit der matten Seite zum Spiegelhalter ein (der Laserstrahl trifft auf die glänzende Seite) >
d. Aluminiumabdeckung festziehen: Schrauben Sie die Aluminiumabdeckung wieder am Spiegelhalter fest.

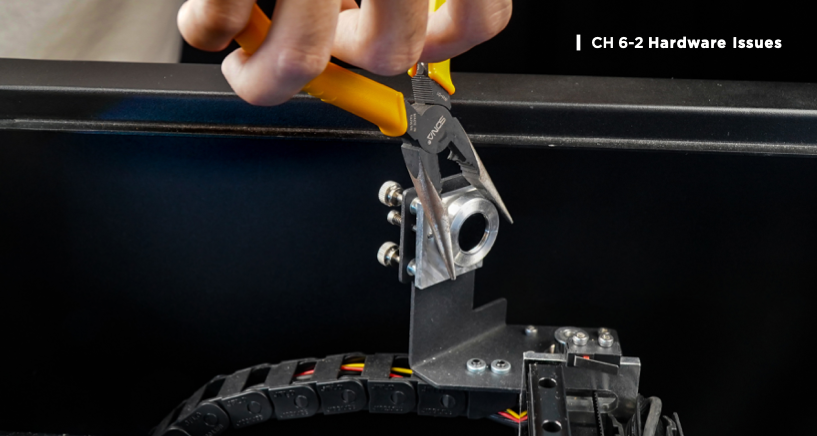

Zweiter Reflexionsspiegel: Nach dem Öffnen der Türabdeckung folgen Sie den Schritten b~d wie beim ersten Reflexionsspiegel (die Position des zweiten Reflexionsspiegels ist in der Abbildung auf S.202 dargestellt).

Dritter Reflexionsspiegel:

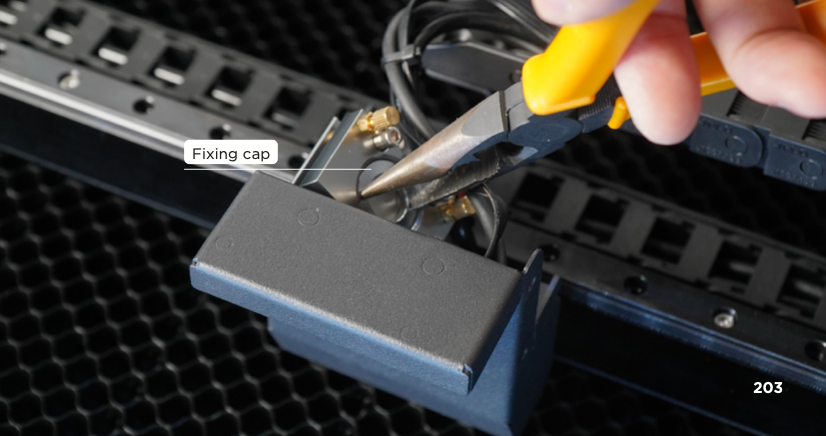

a. Befestigungskappe lösen: Halten Sie mit einer Spitzzange die beiden runden Punkte der Spiegelbefestigungskappe und schrauben Sie diese gegen den Uhrzeigersinn ab >

b. Spiegel austauschen: Entnehmen Sie den alten Spiegel aus dem Lasereinlassbereich > Setzen Sie den neuen Spiegel mit der reflektierenden Seite zum Spiegelhalter ein >

c. Befestigungskappe festziehen: Halten Sie mit einer Spitzzange die beiden runden Punkte der Spiegelbefestigungskappe und ziehen Sie diese im Uhrzeigersinn fest. ___2022-07-25___9.57.06.png


Fokuslinse:

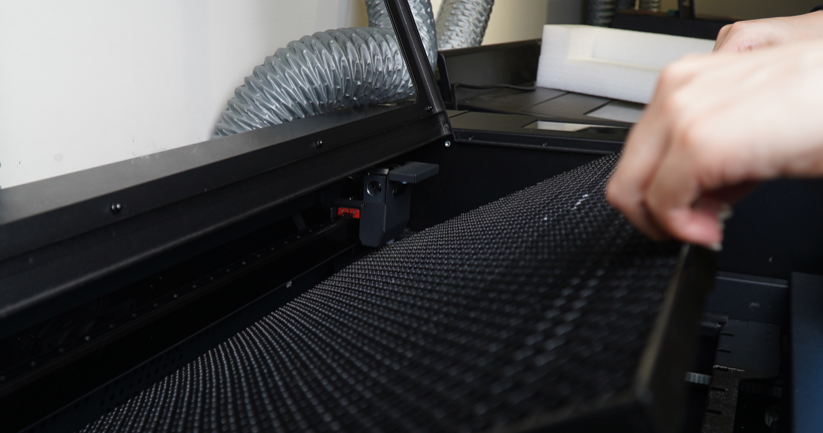

a. Entfernen Sie den Wabentisch【Wartung】Reinigung des Wabentischs, Schritt 1 (S.135). >

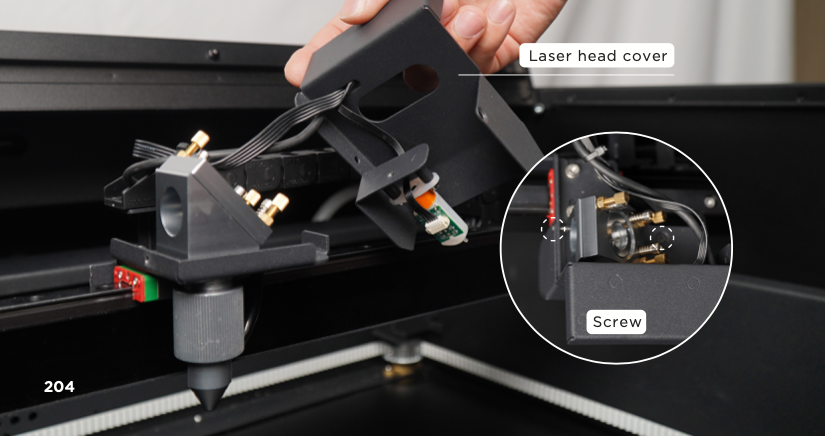

b. Laserkopfabdeckung zur Seite schieben: Lösen Sie 2 Schrauben an der Laserkopfabdeckung mit einem Torx-Schraubendreher und schieben Sie die Abdeckung zur Seite >

c. Laserkopf entfernen: Schrauben Sie den Düsenbefestigungsring im Uhrzeigersinn ab. Falls er sich nicht lösen lässt, verwenden Sie eine Spitzzange zur Unterstützung > Entfernen Sie den Laserkopf vorsichtig, um zu verhindern, dass die Fokuslinse herausfällt > ___2022-07-25___9.58.09.png

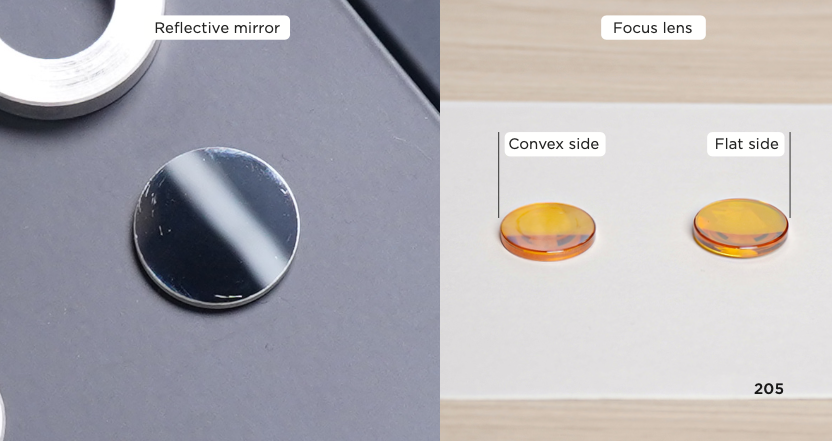

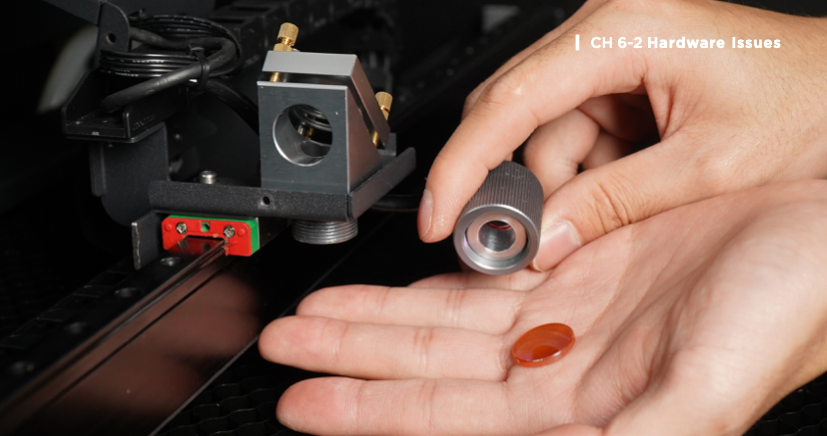

d. Linse austauschen: Entfernen Sie die alte Linse > Setzen Sie die neue Linse mit der flachen Seite nach unten in den Laserkopf ein (halten Sie die Linse am Rand und schauen Sie hindurch; auf der konvexen Seite sehen Sie Ihr Spiegelbild, auf der flachen Seite nicht) >

e. Laserkopf wieder einsetzen: Setzen Sie den Laserkopf wieder ein > Ziehen Sie den Düsenbefestigungsring gegen den Uhrzeigersinn fest >

f. Laserkopfabdeckung befestigen: Ziehen Sie die 2 Schrauben an der Laserkopfabdeckung fest >

g. Wabentisch wieder einsetzen 【Wartung】 Reinigung des Wabentischs, Schritt 3 (S.135).

Fehlerbehebungsprotokolle:

1. Foto: Fotografieren Sie

a. die 3 Reflexionsspiegel (auf Oxidation prüfen)
b. die Fokuslinse (auf Oxidation oder Beschädigung prüfen)
