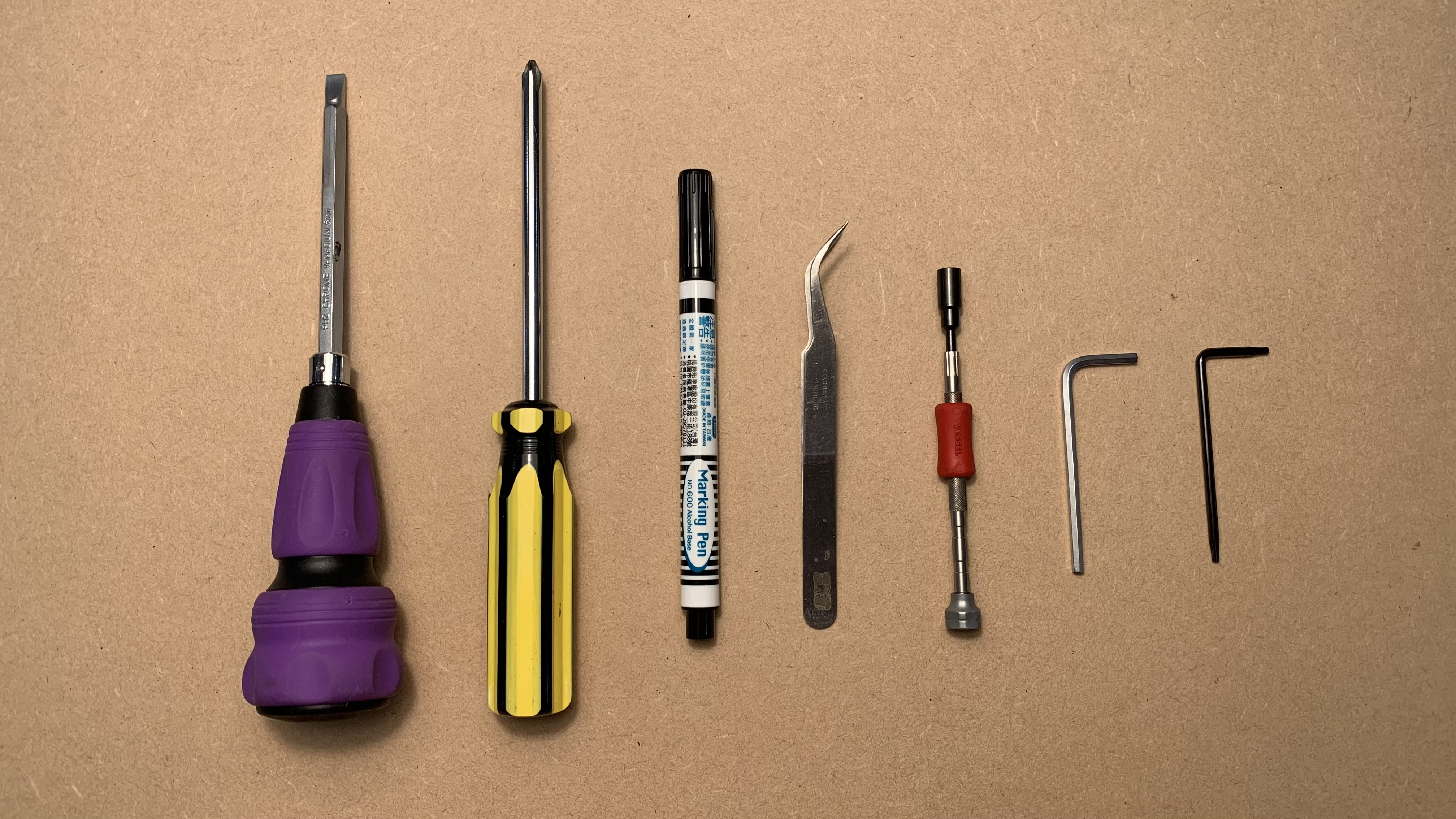

Werkzeuge

1	Torx T8 Schraubendreher
2	3mm Inbusschlüssel
3	Kreuzschlitzschraubendreher
4	Schlitzschraubendreher
5	Markierstift
6	Steckschlüssel (5,5mm)
7	Sekundenkleber (optional)

Schritt 1

Schalten Sie das Gerät aus, entfernen Sie das Netzkabel und drehen Sie das Gerät um.

Schritt 2

Markieren Sie den Gummifuß und die Schraube in der Nähe des USB-Anschlusses.
Der Zweck der Markierung ist, dass die Schraube dieses Fußes kürzer als die anderen ist und sich an derselben Position befinden muss.

Schritt 3

Lösen Sie diese Schrauben an der Unterseite.
(T8-Schraube x 6 Stück & 3mm Inbusschraube x 4 Stück)

Schritt 4

Drehen Sie die Maschine um und lösen Sie die seitlichen Schrauben (T8-Schraube x 2 Stück)

Schritt 5

Markieren Sie die Schraubenlöcher auf beiden Seiten mit einem Stift.
Dies dient dazu, Sie daran zu erinnern, dass die markierten Seiten beim Zusammenbau zum Arbeitsbereich zeigen müssen.

Schritt 6

Schieben Sie den Modulsitz bis zum Anschlag in Richtung des Lüfters.

Schritt 7

Heben Sie den oberen Rahmen mit beiden Händen an und setzen Sie ihn auf die Stehbolzen.
(Achten Sie darauf, dass keine Kabel zwischen den Rahmen eingeklemmt werden.)

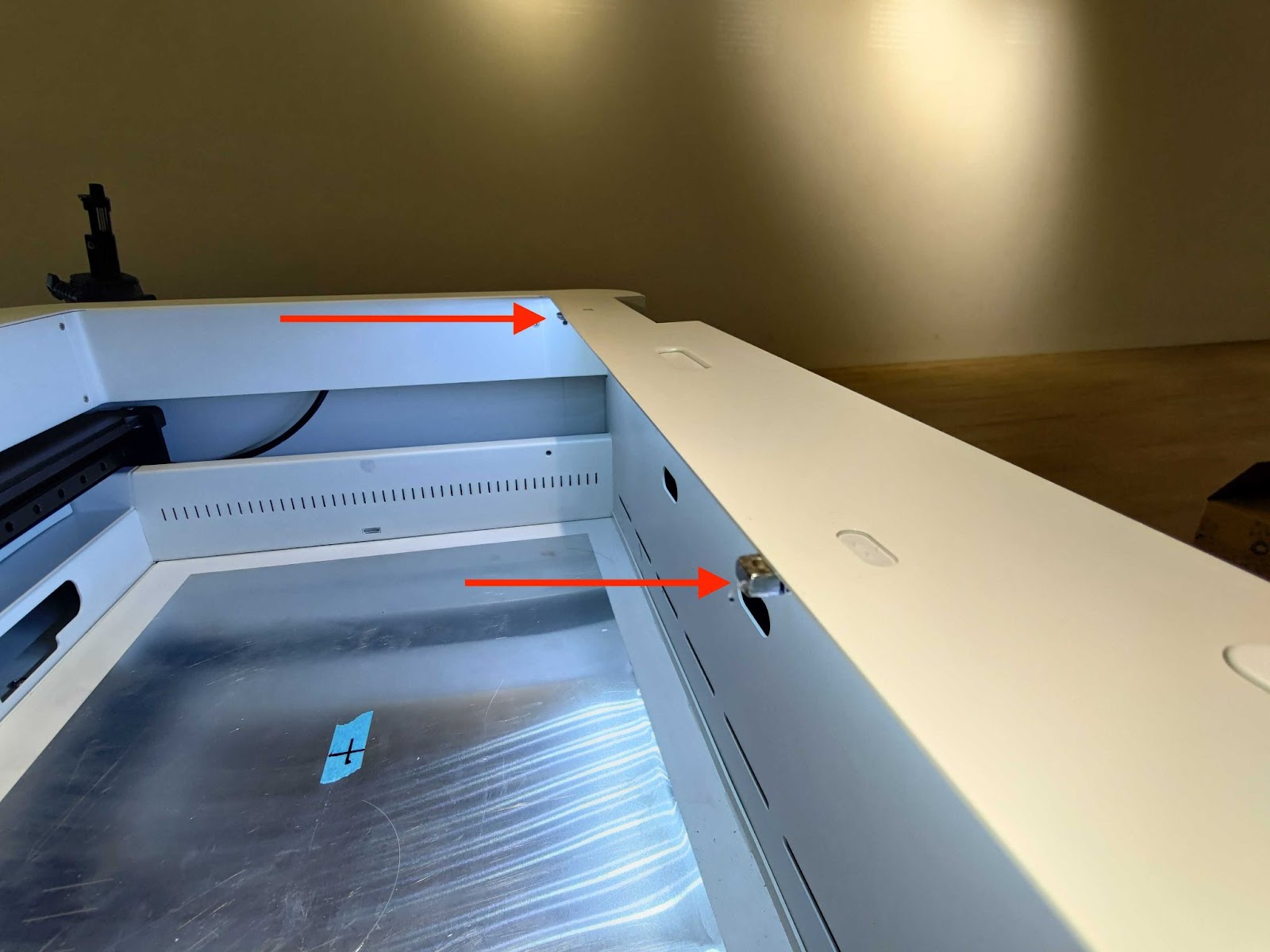

Beispiel für einen auf den Stehbolzen aufsitzenden Rahmen:

Beispielvideo zum Anheben (Das Video wurde im Inneren der Maschine aufgenommen):

Schritt 8

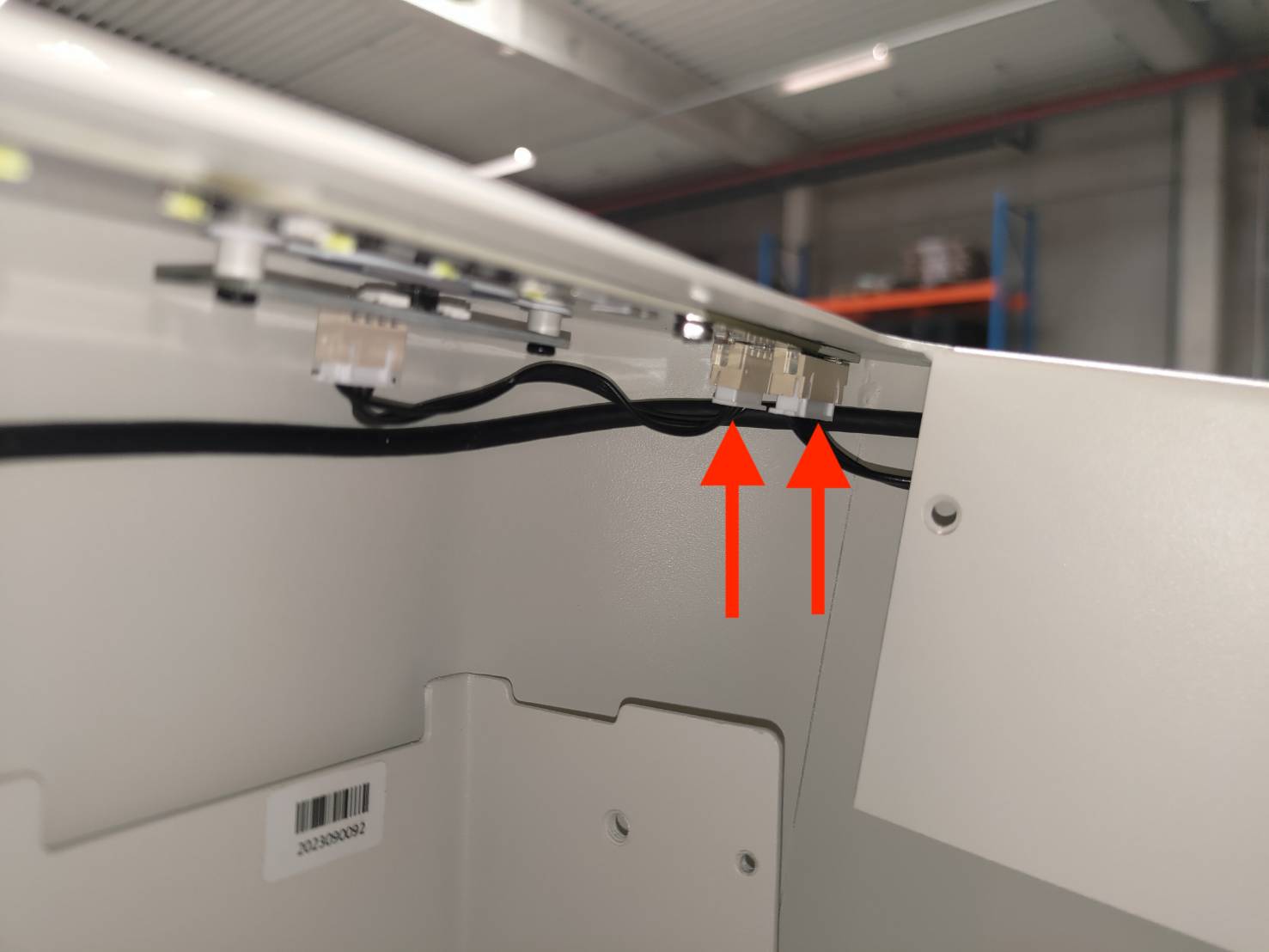

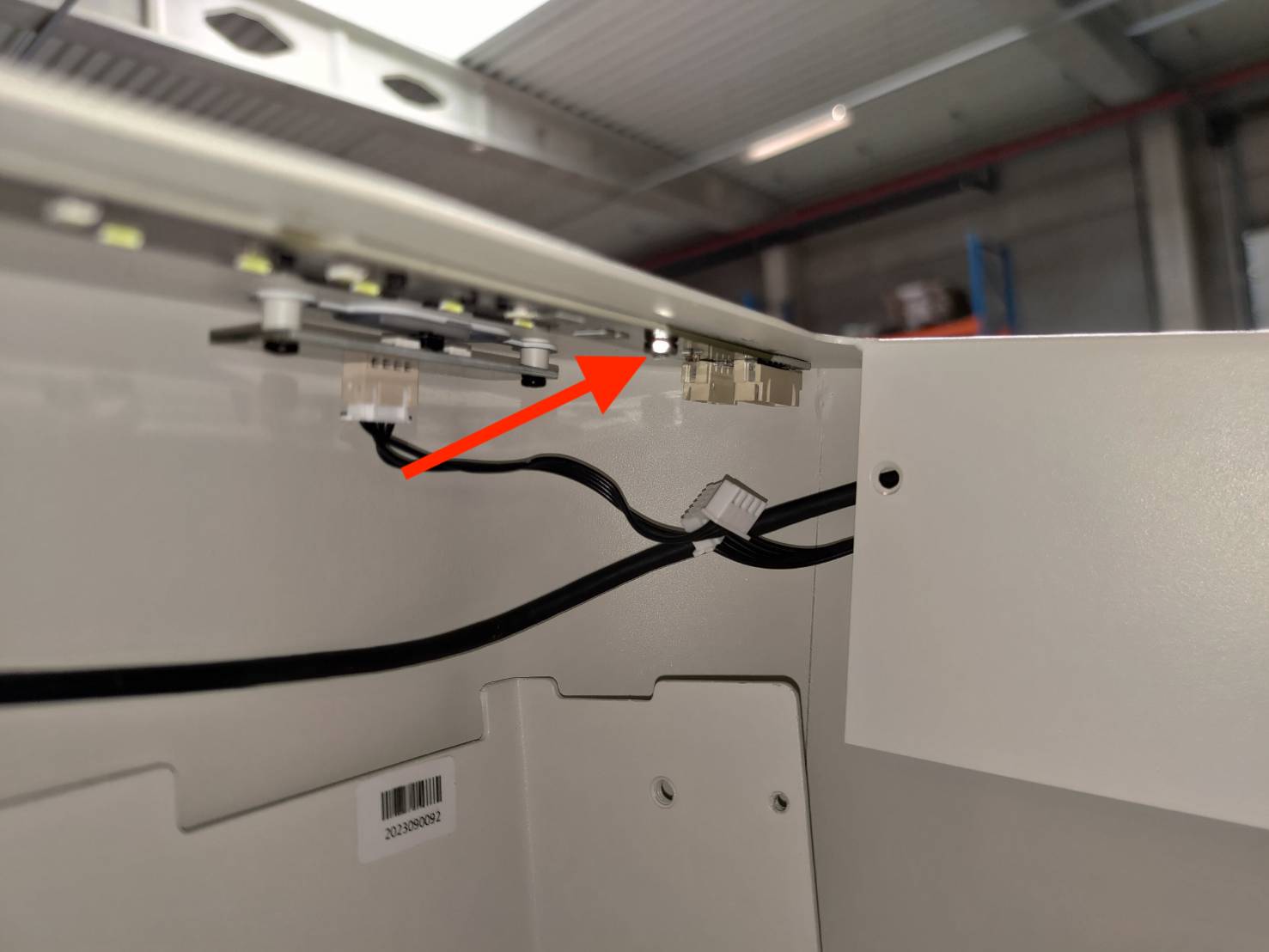

Trennen Sie diese beiden Kabel.

Schritt 9

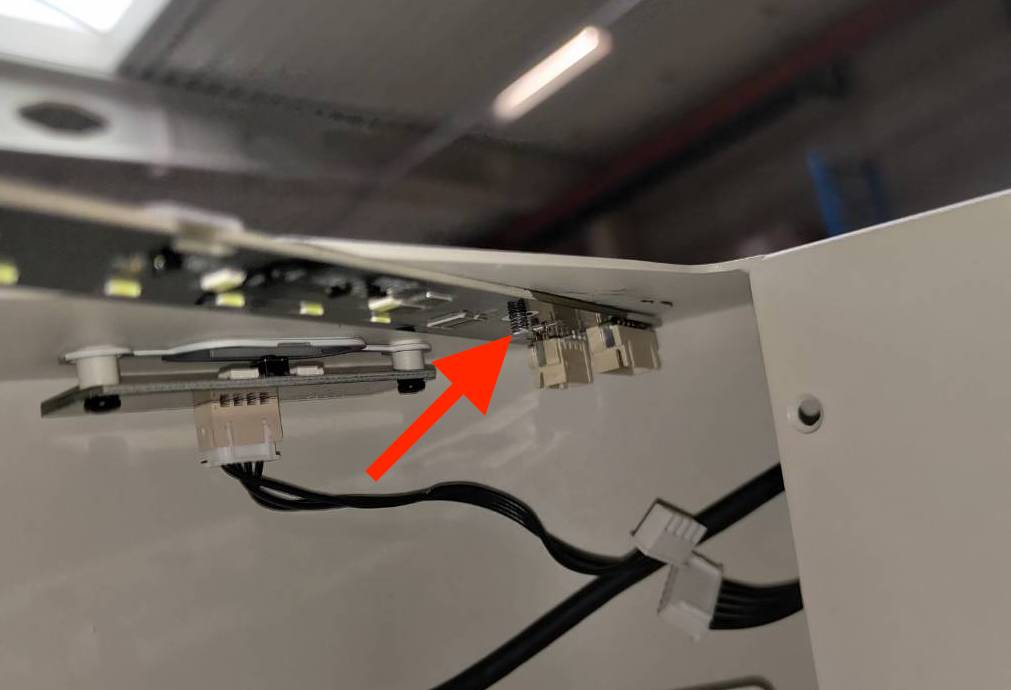

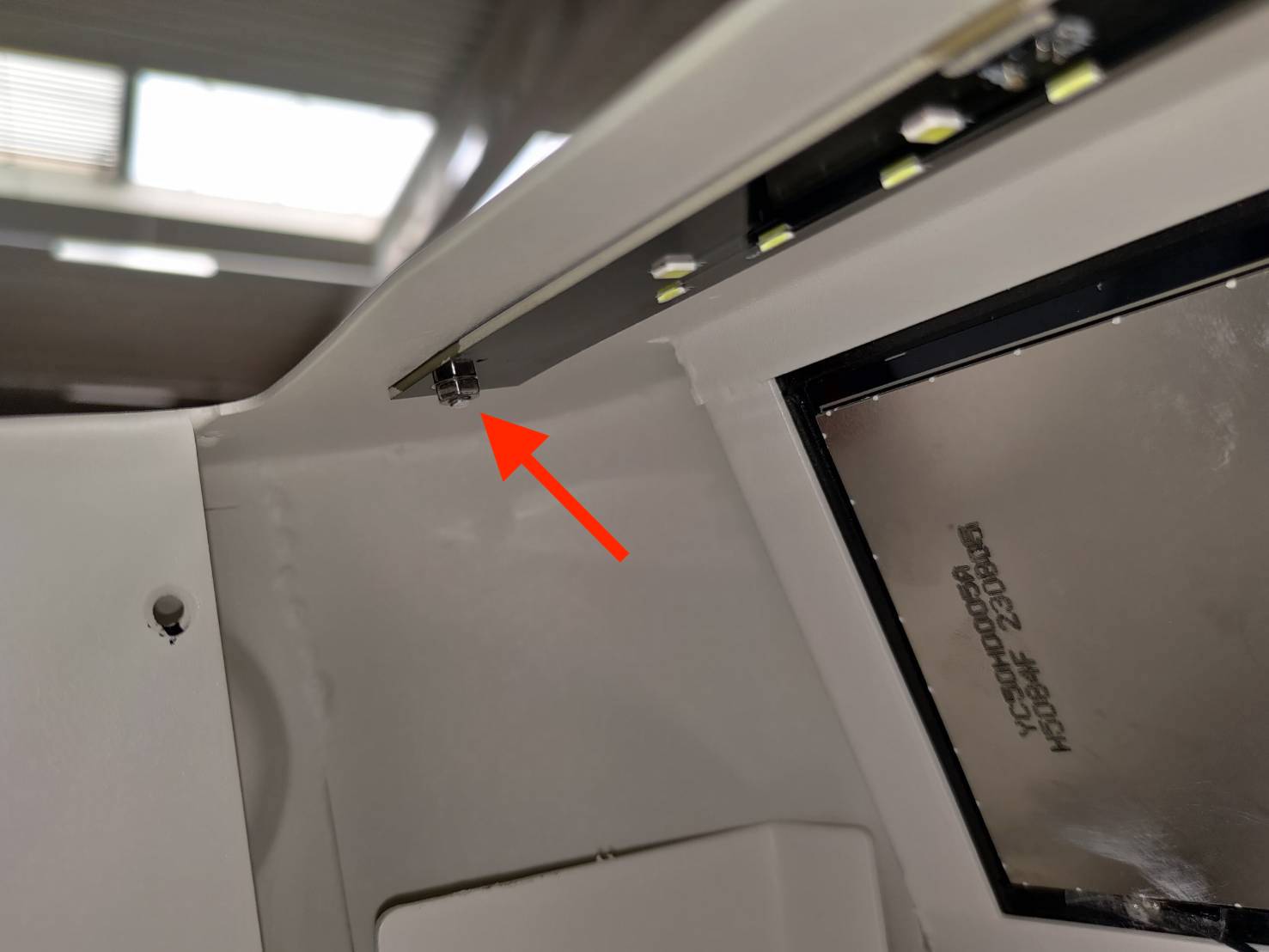

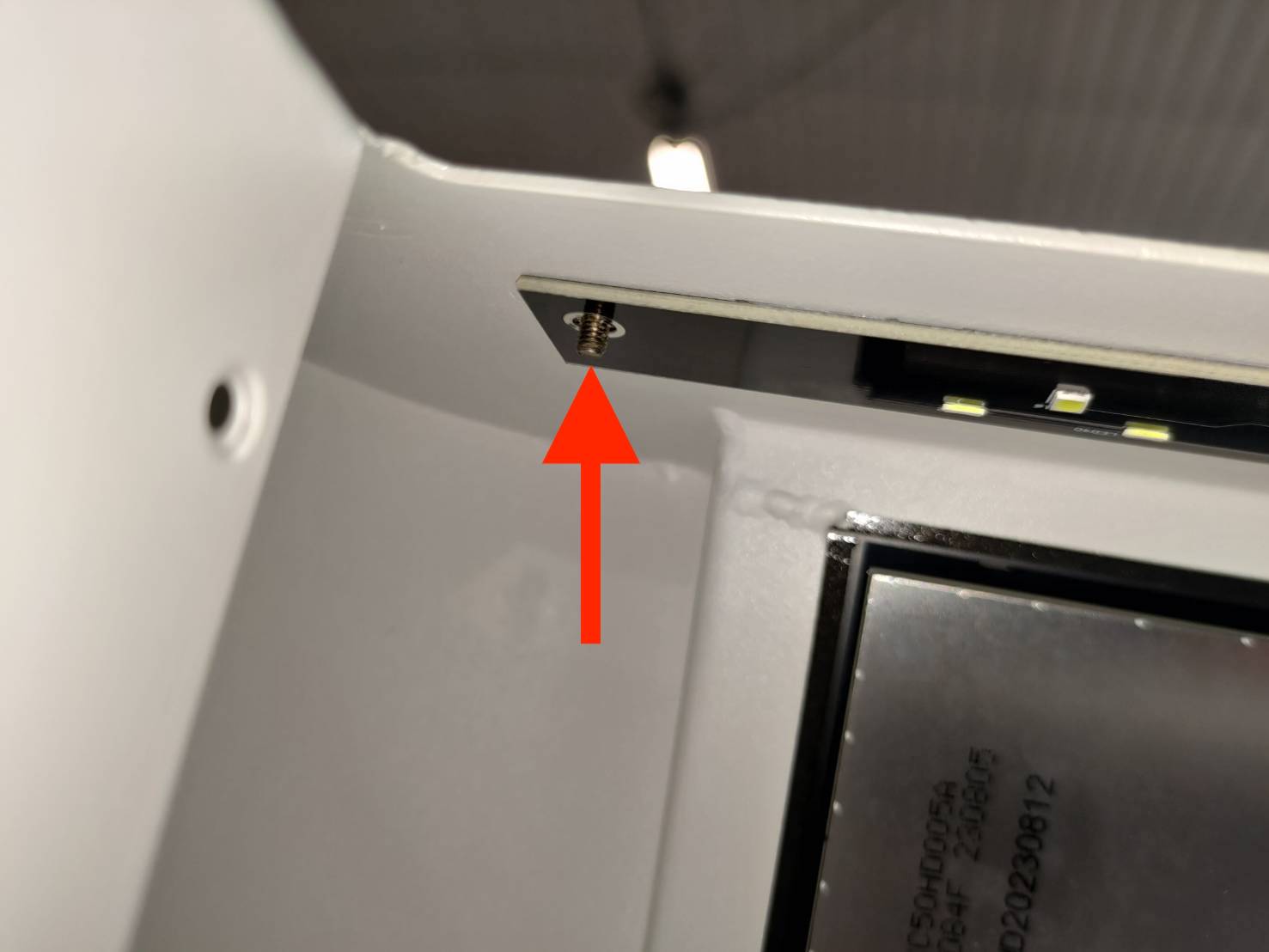

Verwenden Sie einen 5,5-mm-Steckschlüssel, um diese beiden Muttern zu entfernen.

Kabelseite

Bildschirmseite

Schritt 10

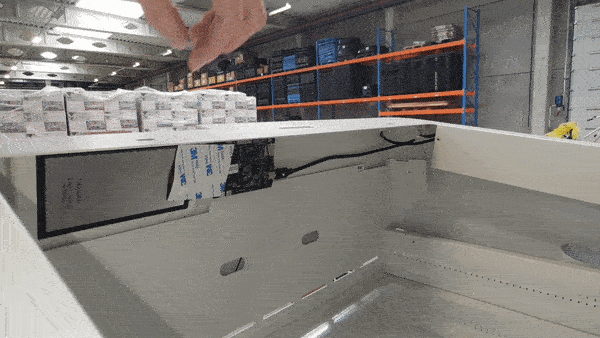

Hebeln Sie die Platine mit einem Flachkopfschraubendreher vorsichtig heraus.

Demonstrationsvideo (Das Video wurde im Inneren des Geräts aufgenommen)

Hinweis:

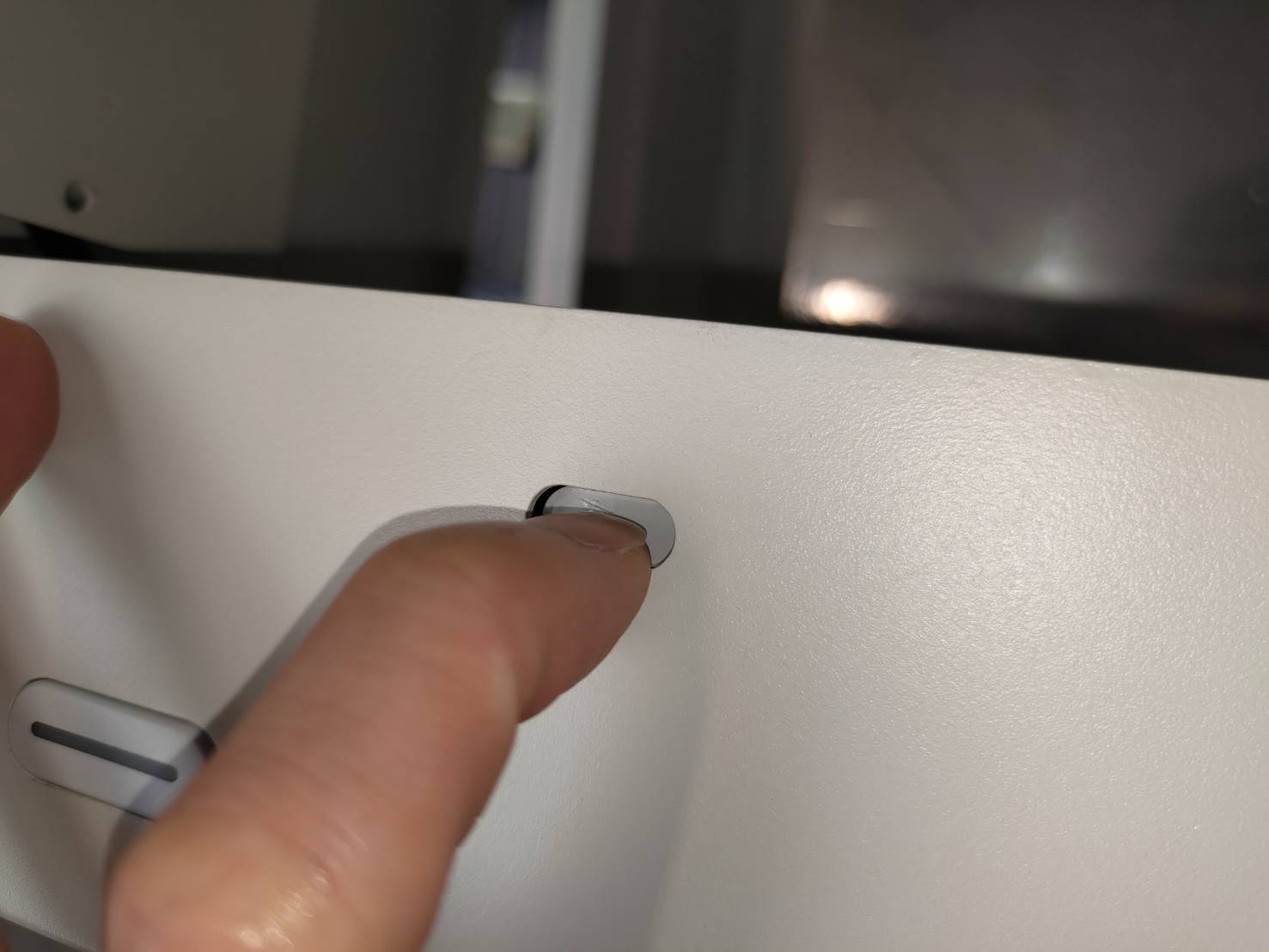

Wenn Sie keine Lücke zum Einführen des Flachkopfschraubendrehers finden, versuchen Sie, die weißen Zierblenden fest anzudrücken.

Schritt 11

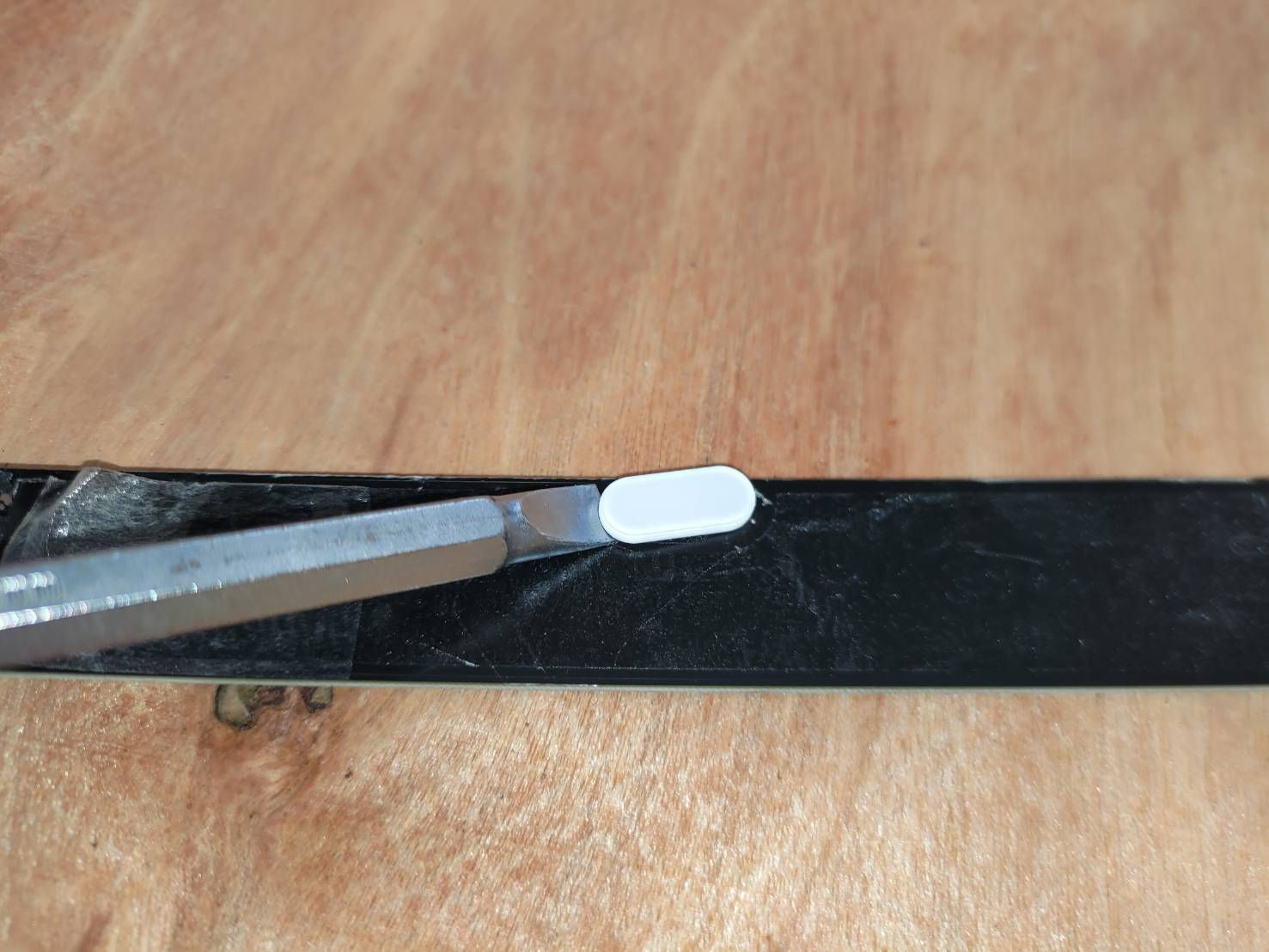

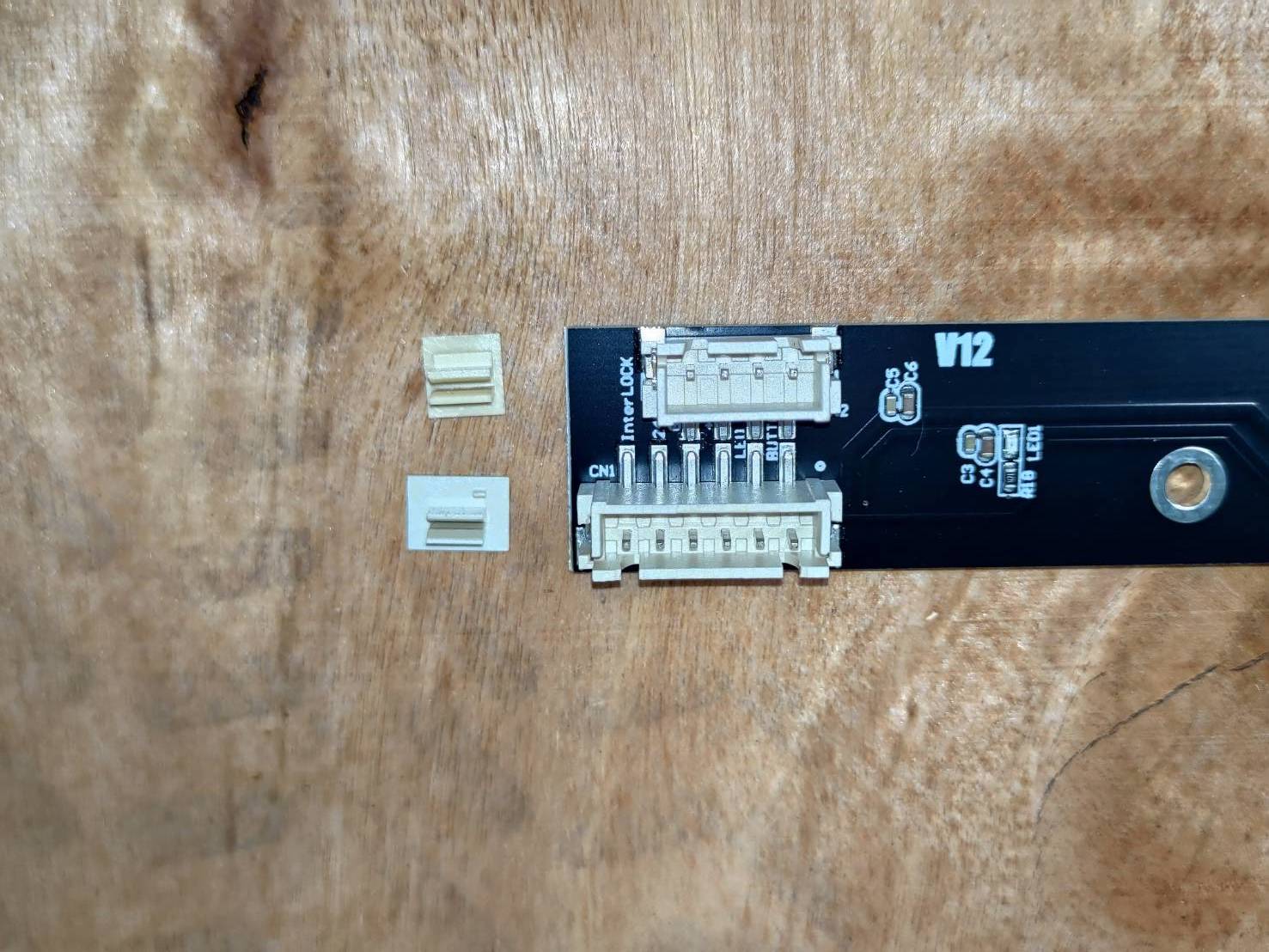

Entfernen Sie die Zierblenden (2 Stück) von der alten Platine mit einem Flachkopfschraubendreher.

(Falls die Zierblenden bereits mit der neuen Türsensorplatine geliefert werden, überspringen Sie diesen Schritt.)

Schritt 12

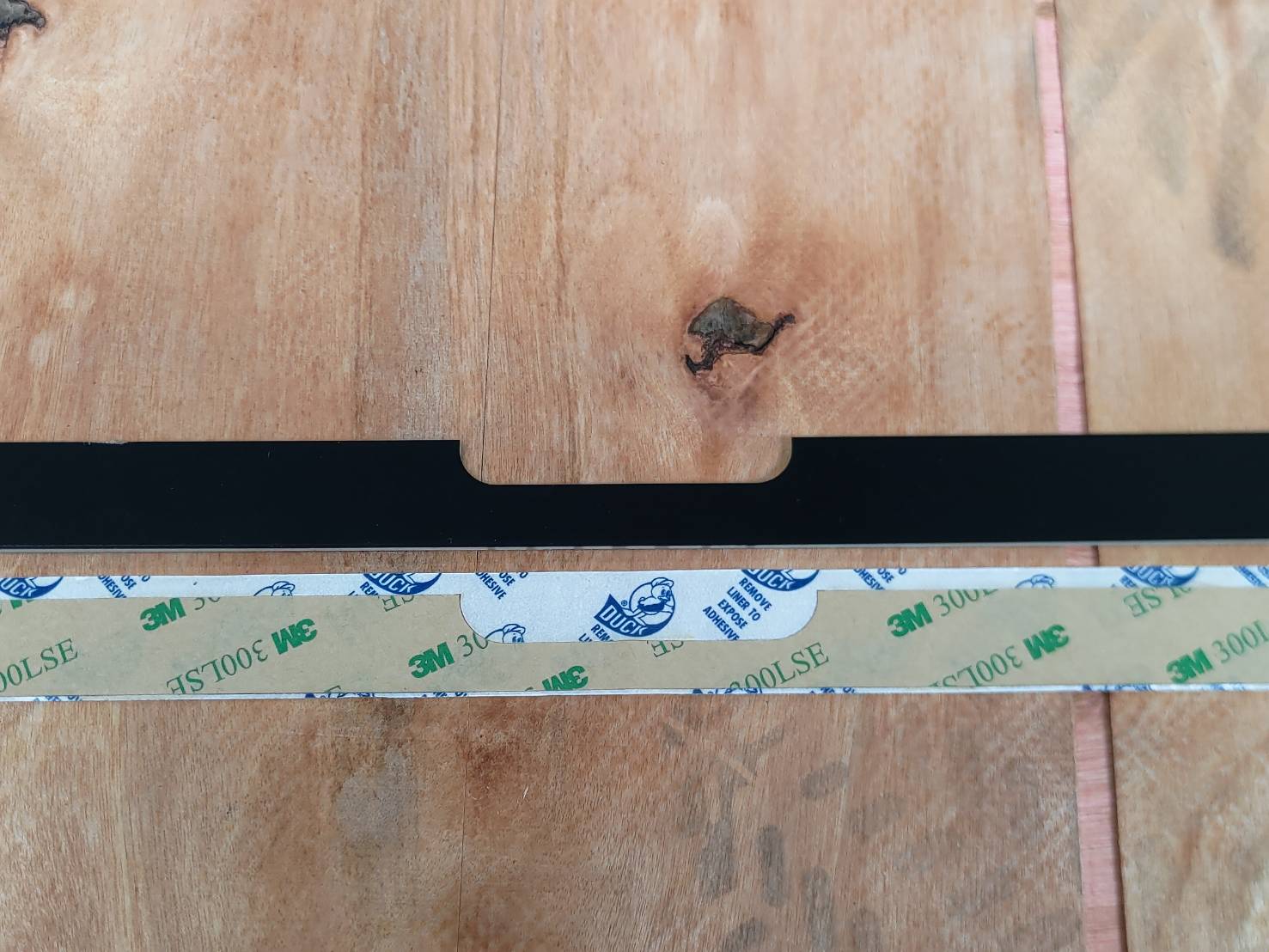

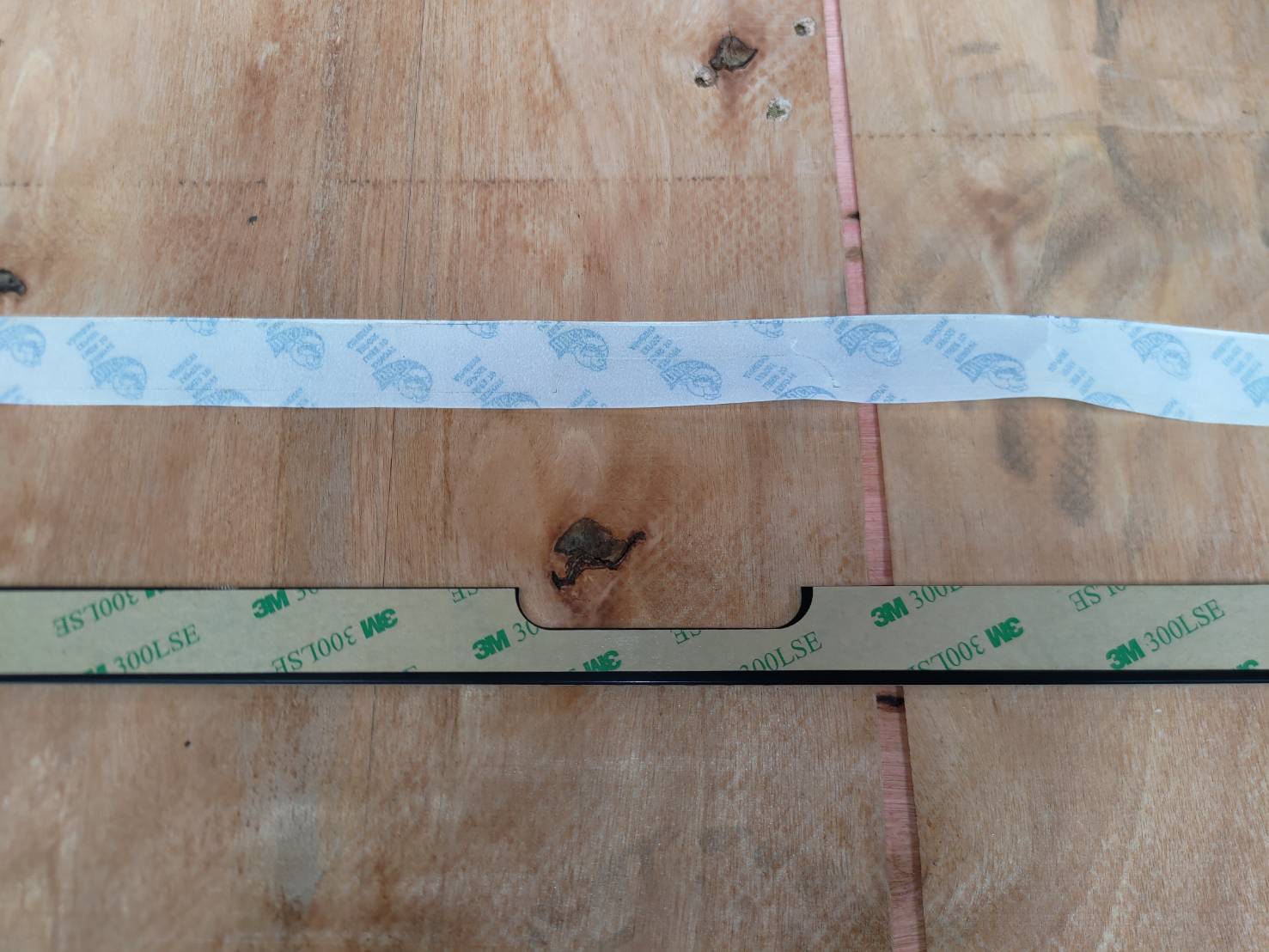

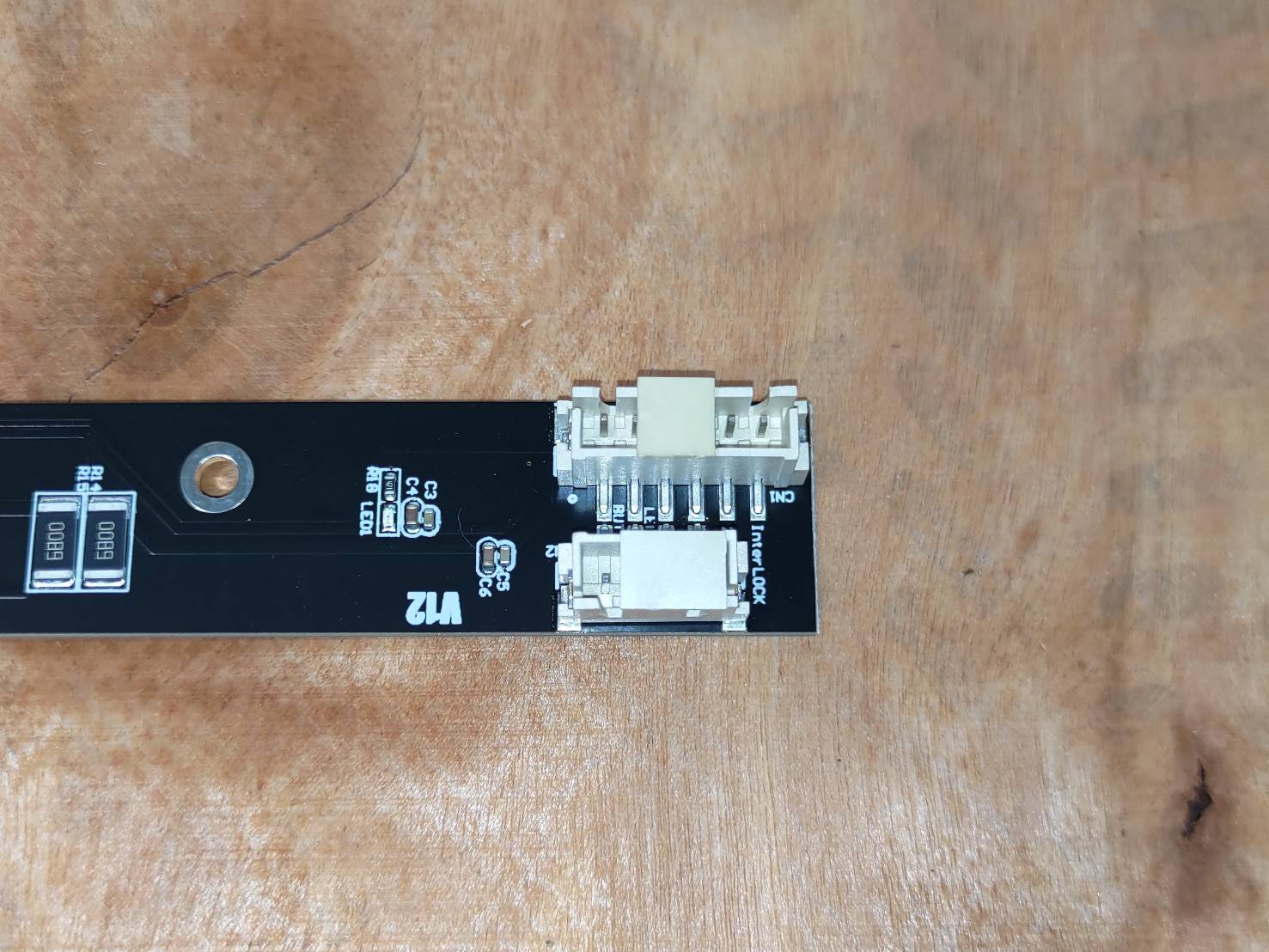

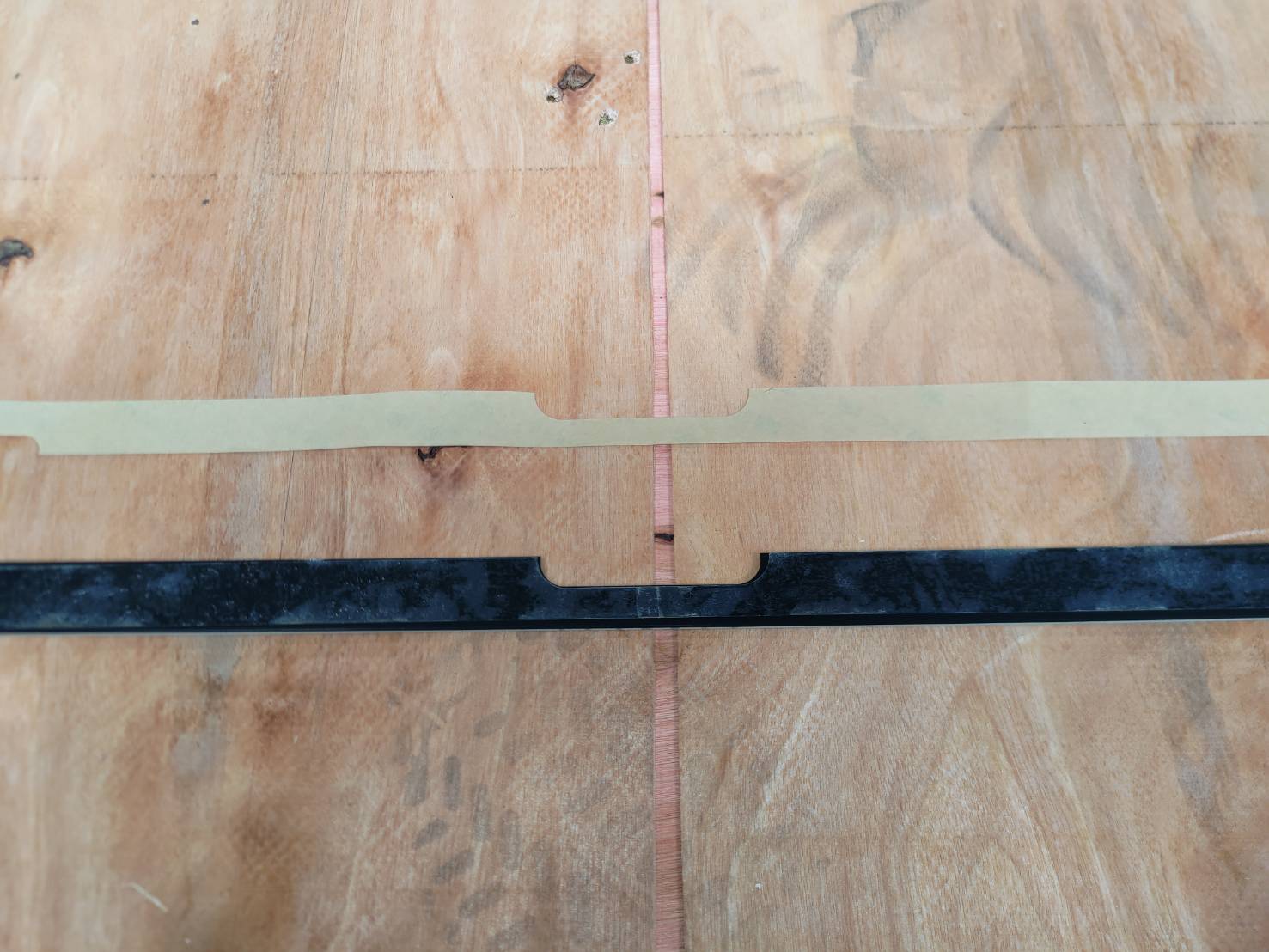

Bringen Sie das Klebeband auf der neuen Platine an.
(Falls das Klebeband bereits auf der neuen Türsensorplatine angebracht ist, überspringen Sie diesen Schritt.)

Hinweis: Sie können die bogenförmige Aussparung in der Mitte zur Ausrichtung nutzen.

Schritt 13

Entfernen Sie die Schutzclips.
(Falls die Clips bereits entfernt sind, überspringen Sie diesen Schritt.)

Schritt 14

Ziehen Sie die Schutzfolie vom Klebeband ab.

Schritt 15.1

Platzieren Sie die Platine auf dem Gerät.
Setzen Sie zuerst das Loch der Platine auf den Stift (Kabelseite).

Schritt 15.2

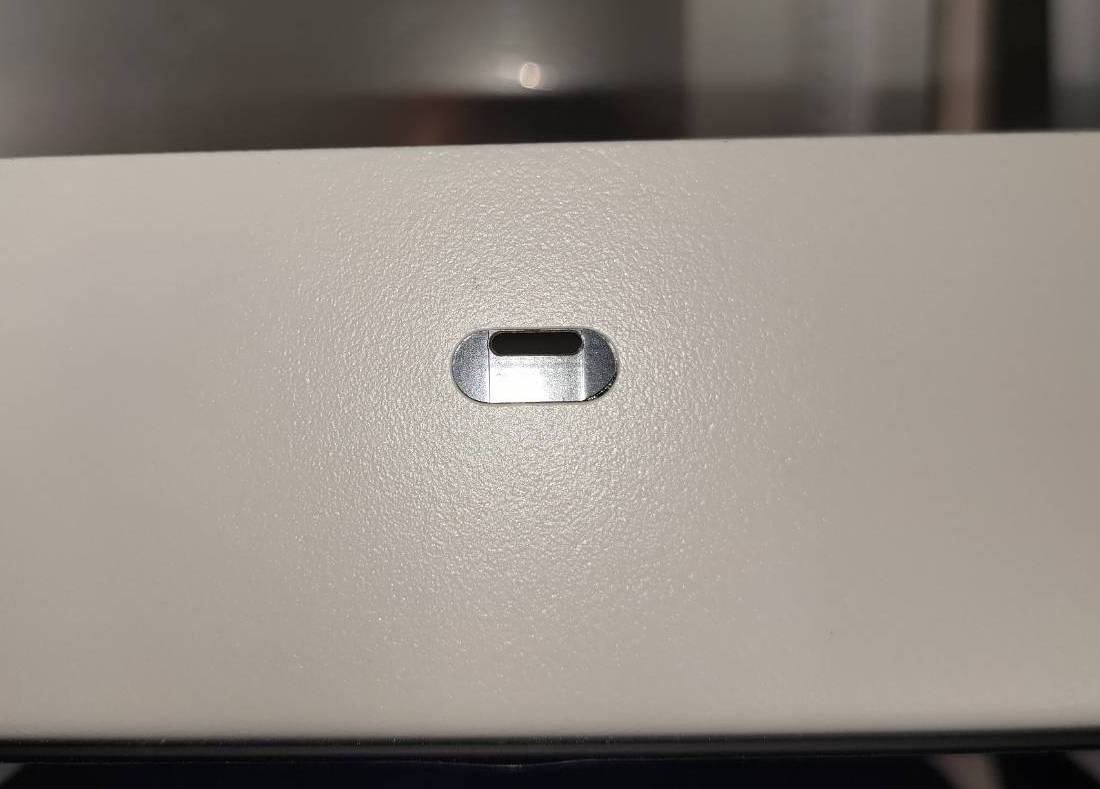

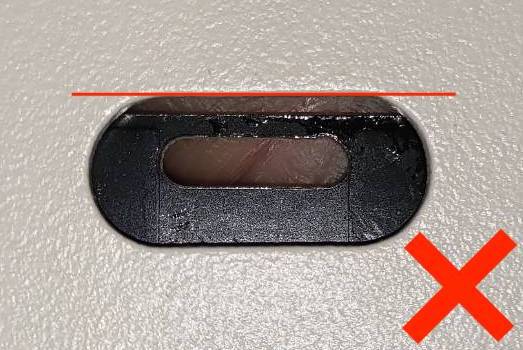

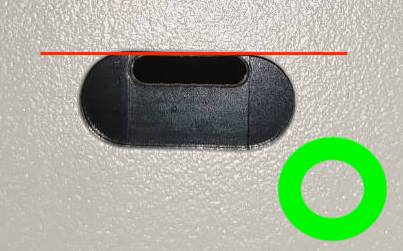

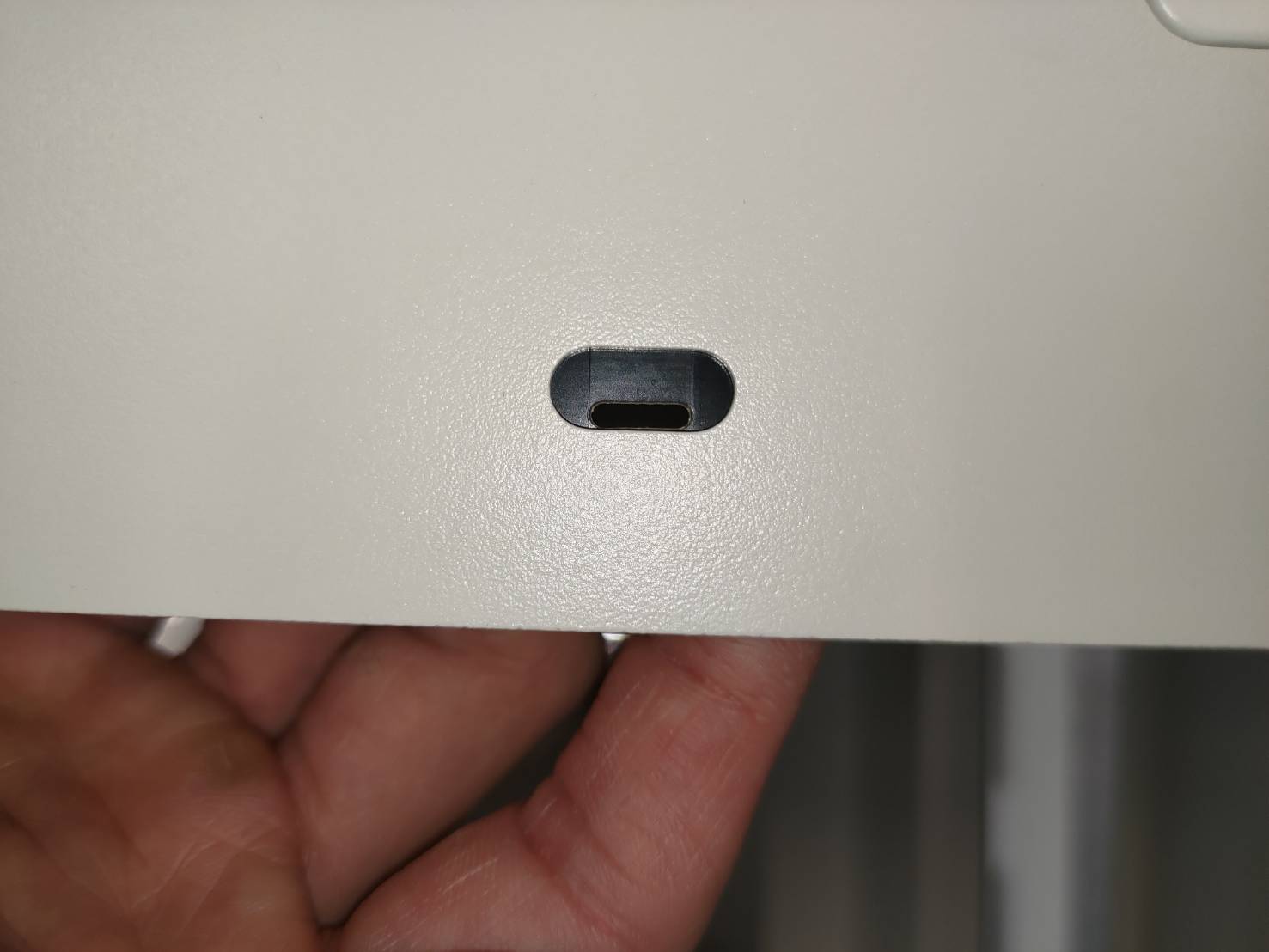

Richten Sie die ovale Öffnung des Blechs mit der Öffnung der Platine aus.

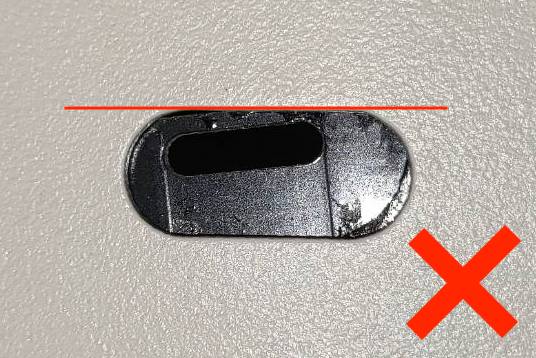

Das Loch der Platine muss mit der oberen Kante des Blechlochs ausgerichtet sein, wie im Bild gezeigt. (Kabelseite)

Schritt 15.3

Setzen Sie das andere Loch der Platine auf den Stift (Bildschirmseite).

Schritt 15.4

Richten Sie die ovale Öffnung des Blechs mit der Öffnung der Platine aus.

Das Loch der Platine muss mit der oberen Kante des Blechlochs ausgerichtet sein, wie im Bild gezeigt. (Bildschirmseite)

Schritt 15.5

Drücken Sie die Platine nach korrekter Platzierung fest an, um sie zu fixieren.

Schritt 15.6

Schrauben Sie die beiden 5,5-mm-Muttern wieder fest.

Kabelseite

Bildschirmseite

Schritt 15.7

Schließen Sie die beiden Kabel an.

Schritt 16

Bringen Sie den oberen Rahmen wieder in Position.

Beachten Sie, dass die markierten Schraubenlöcher zum Arbeitsbereich zeigen müssen.

Wiederherstellung des Rahmens:

Schritt 17

Ziehen Sie die seitlichen Schrauben fest.

Schritt 18

Schalten Sie das Gerät ein und testen Sie die Türerkennung.

Beispiel - Türerkennung funktioniert:

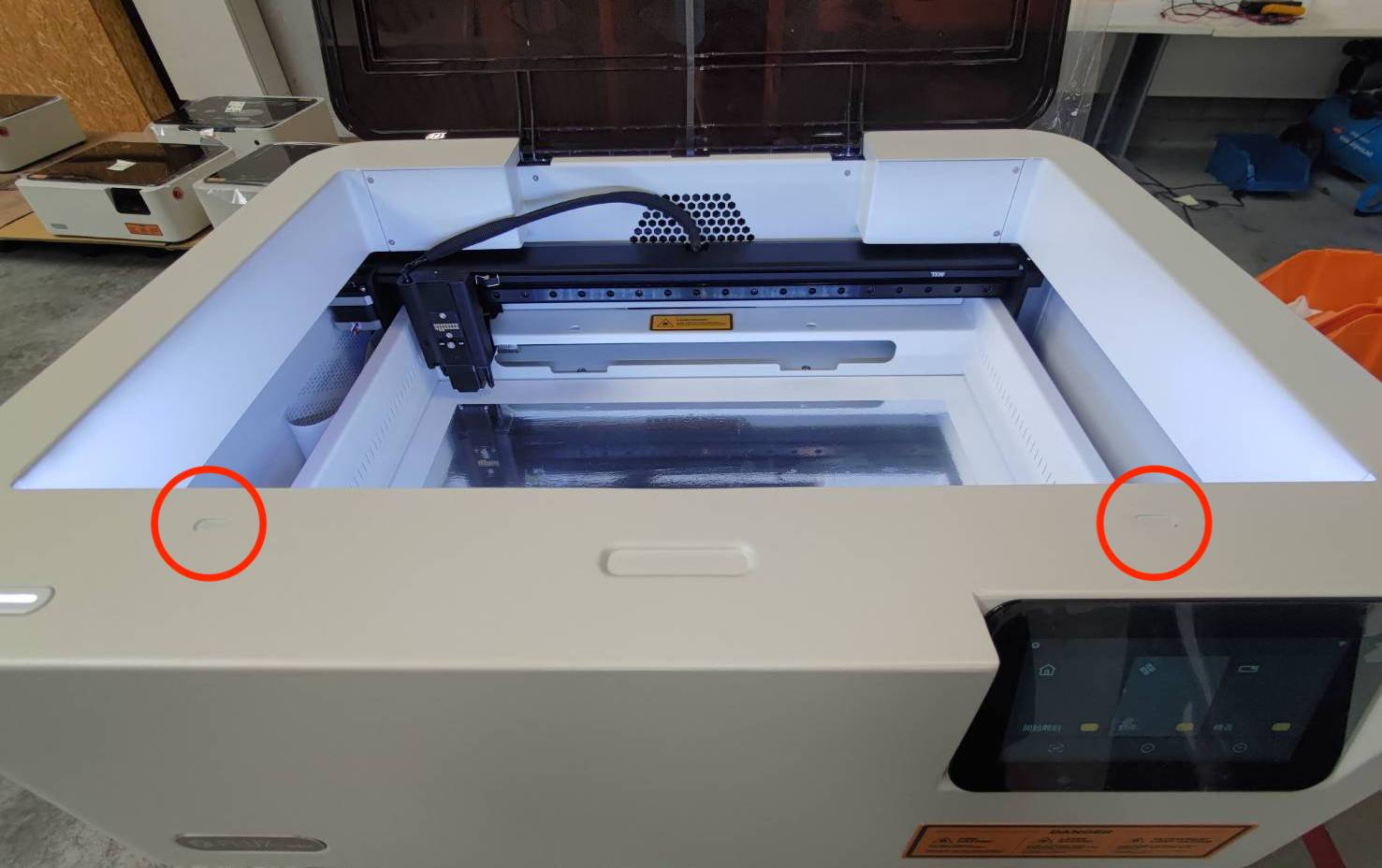

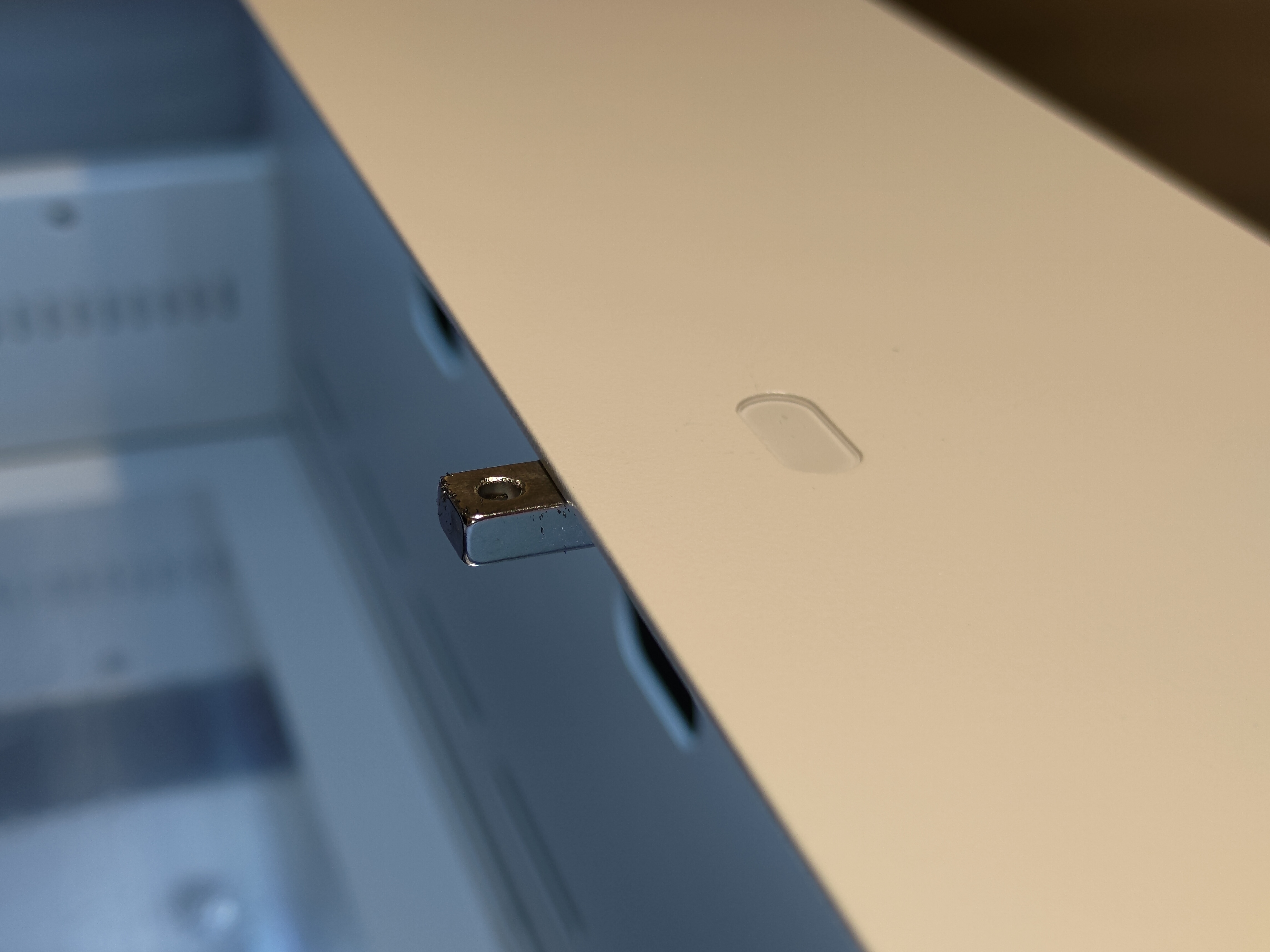

Falls die Türerkennung fehlschlägt, platzieren Sie zwei Magnete auf den Sensorbereichen, wie im Bild gezeigt.
pasted image 0.jpg

Wenn die externen Magnete funktionieren, beachten Sie bitte Schritt 4 bis 17 um die Platine neu auszurichten.

Wenn die externen Magnete nicht funktionieren, fahren Sie bitte mit den Schritten 19 bis 21 fort, um alle Schrauben wieder festzuziehen. Gehen Sie anschließend zu der Seite um das Problem zu beheben.
(Wenn das Problem nach der Fehlerbehebung weiterhin besteht, könnte die neue Türsensorplatine defekt sein. Bitte befolgen Sie die Anweisungen auf der oben genannten Seite und kontaktieren Sie direkt den Kundendienst.)

Schritt 19

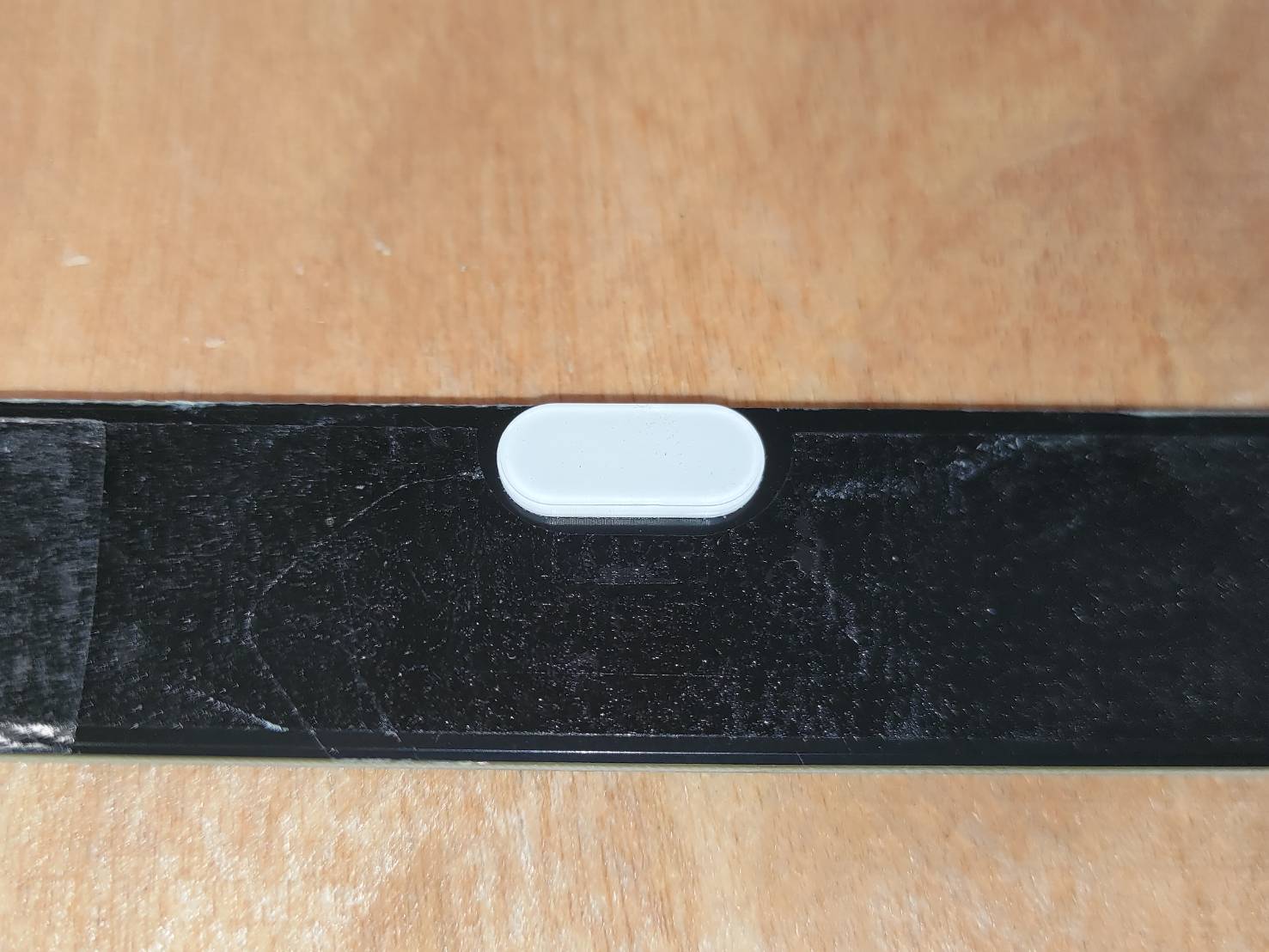

Setzen Sie die Zierelemente in die Rahmenöffnungen ein.
(Tragen Sie zusätzlichen Sekundenkleber auf, falls die Teile nicht mehr haften)

Schritt 20

Schalten Sie das Gerät aus und drehen Sie es um. Schrauben Sie alle Schrauben an der Unterseite fest.
Bitte beachten Sie, dass der markierte Fuß und die Schraube sich in einer Position nahe der USB-Anschlüsse befinden müssen.

Empfehlung:
Es empfiehlt sich, die Schrauben zunächst nicht vollständig festzuziehen, da einige möglicherweise nicht korrekt ausgerichtet sind und sich nicht einsetzen lassen. Ziehen Sie alle Schrauben erst fest, nachdem sie vollständig eingesetzt wurden.

Schritt 21

Drehen Sie das Gerät um. Bewegen Sie den Modulsitz, um zu überprüfen, ob er sich frei bewegen lässt.

Wenn sich der Sitz problemlos bewegen lässt, ist der Austausch erfolgreich abgeschlossen.

Falls der Sitz klemmt oder sich nicht vollständig zum Lüfter hin schieben lässt, fahren Sie bitte mit Schritt 22.

Schritt 22

Versuchen Sie, die Schraube des Gummifußes in der Nähe der USB-Anschlüsse zu lösen und bewegen Sie den Modulsitz erneut.
