Ador - Austausch von Kamerakabel und Kameramodul

Hinweis

Dieser Artikel gilt NICHT für die USA, da das Kameradesign dort von anderen Regionen abweicht.
Wenn Sie die US-Version von Ador besitzen, beachten Sie bitte folgenden Artikel: Ador US - Austausch des Kameramoduls

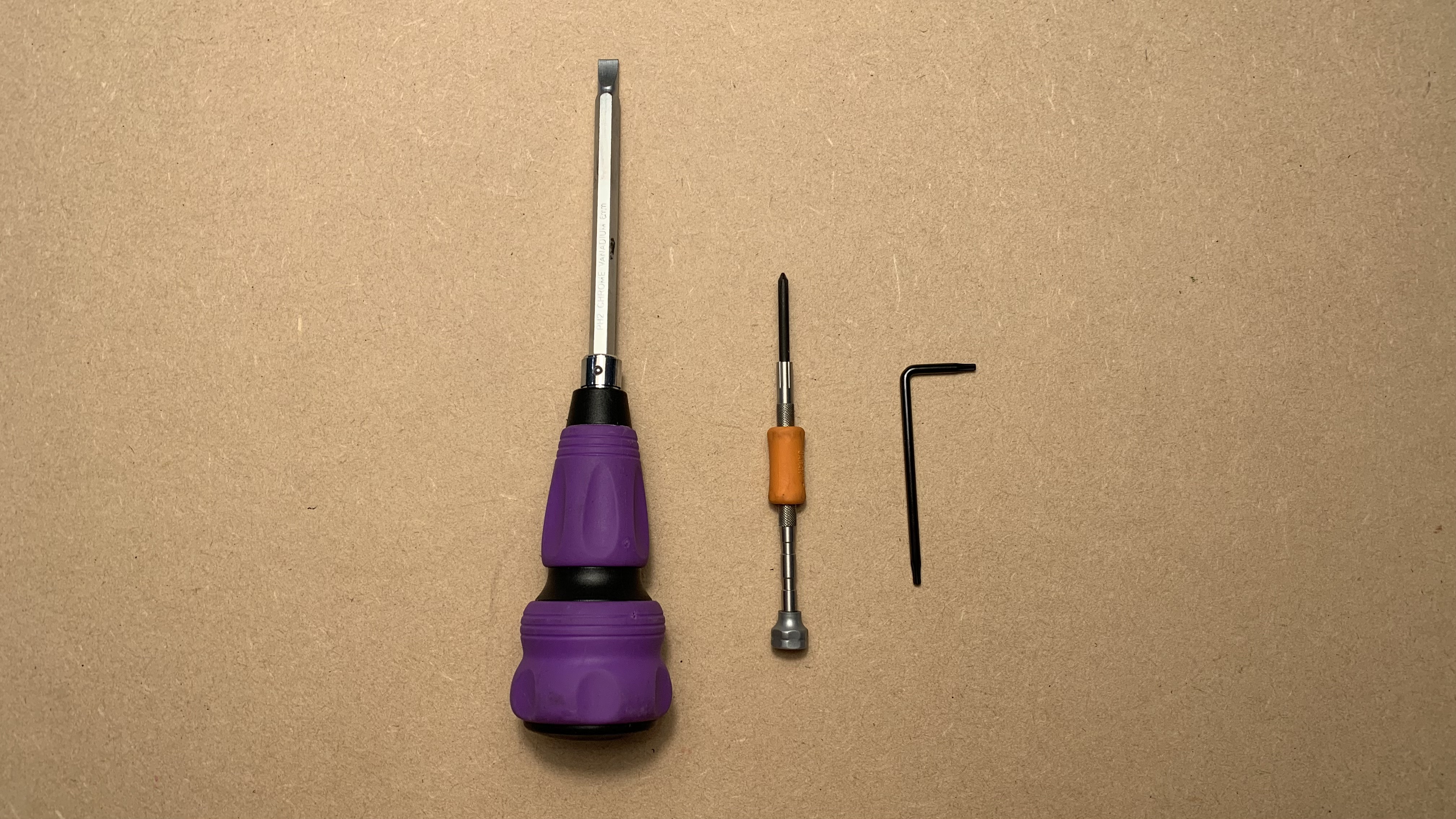

Benötigte Werkzeuge

1. Torx T8-Schraubendreher
2. Kreuzschlitzschraubendreher (klein)
3. Spachtel oder Flachkopfschraubendreher

Schritt 1 - Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz

Schritt 2 - Lösen Sie die folgenden Schrauben an der Abdeckplatte

T8-Schraube x 8 Stück (Die Abdeckplatte und die Türverkleidung sind miteinander verbunden.)

Schritt 3 - Schieben Sie die Abdeckplatte und die Türverkleidung leicht nach vorne

Schritt 4 - Trennen Sie das Motorkabel

Nach dem Entfernen dieses Kabels lässt sich das Kamerakabel leichter lösen.

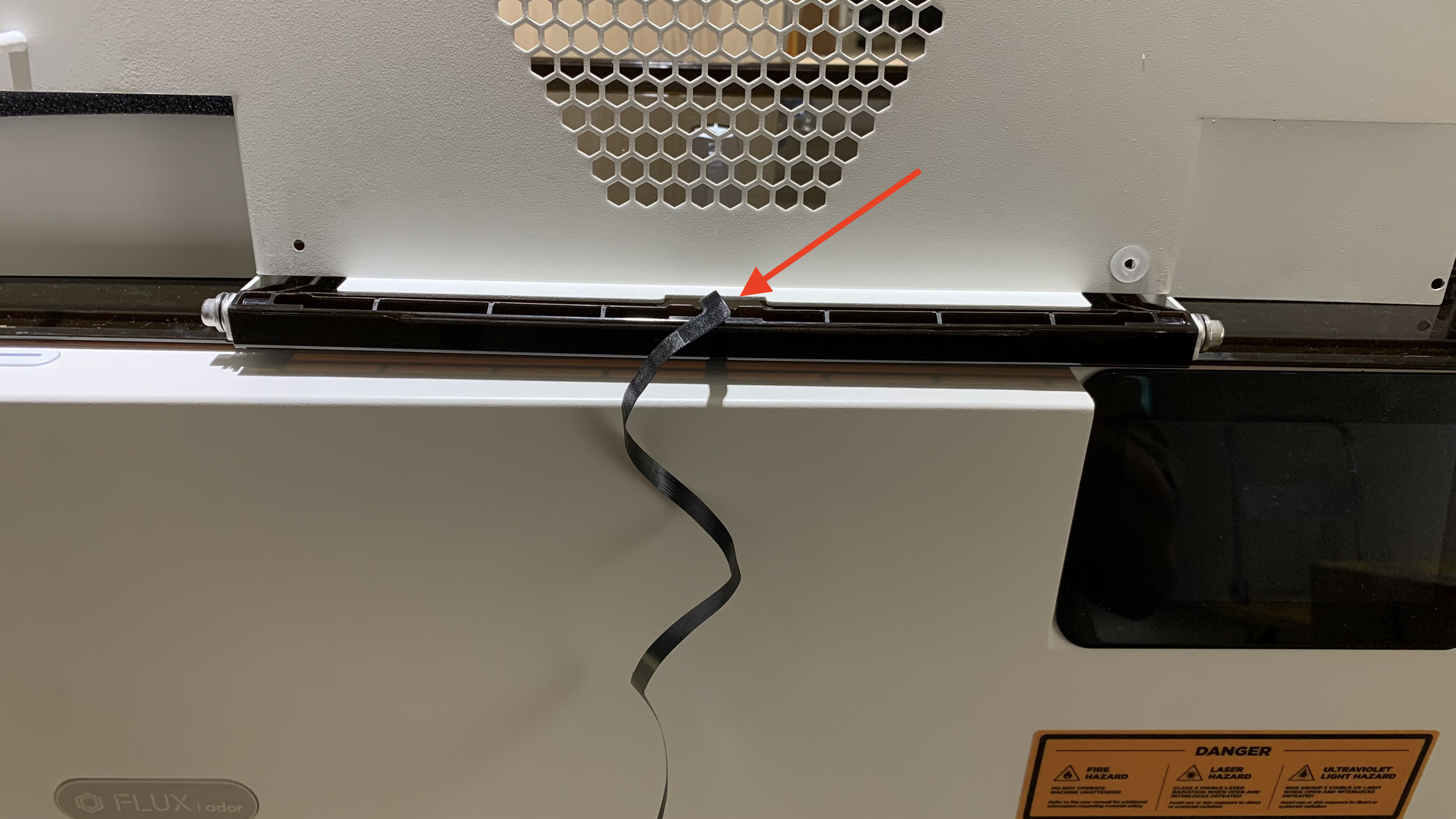

Schritt 5 - Entfernen Sie das Kamerakabel

Beachten Sie, dass das Kabel durch einen Clip gesichert ist. Öffnen Sie den Clip, um das Kamerakabel zu entfernen.

Clip-Verriegelung:

Geöffnete Clip-Verriegelung:

Kabel herausziehen:

Schritt 6 - Entfernen Sie die Platte und die Türabdeckung

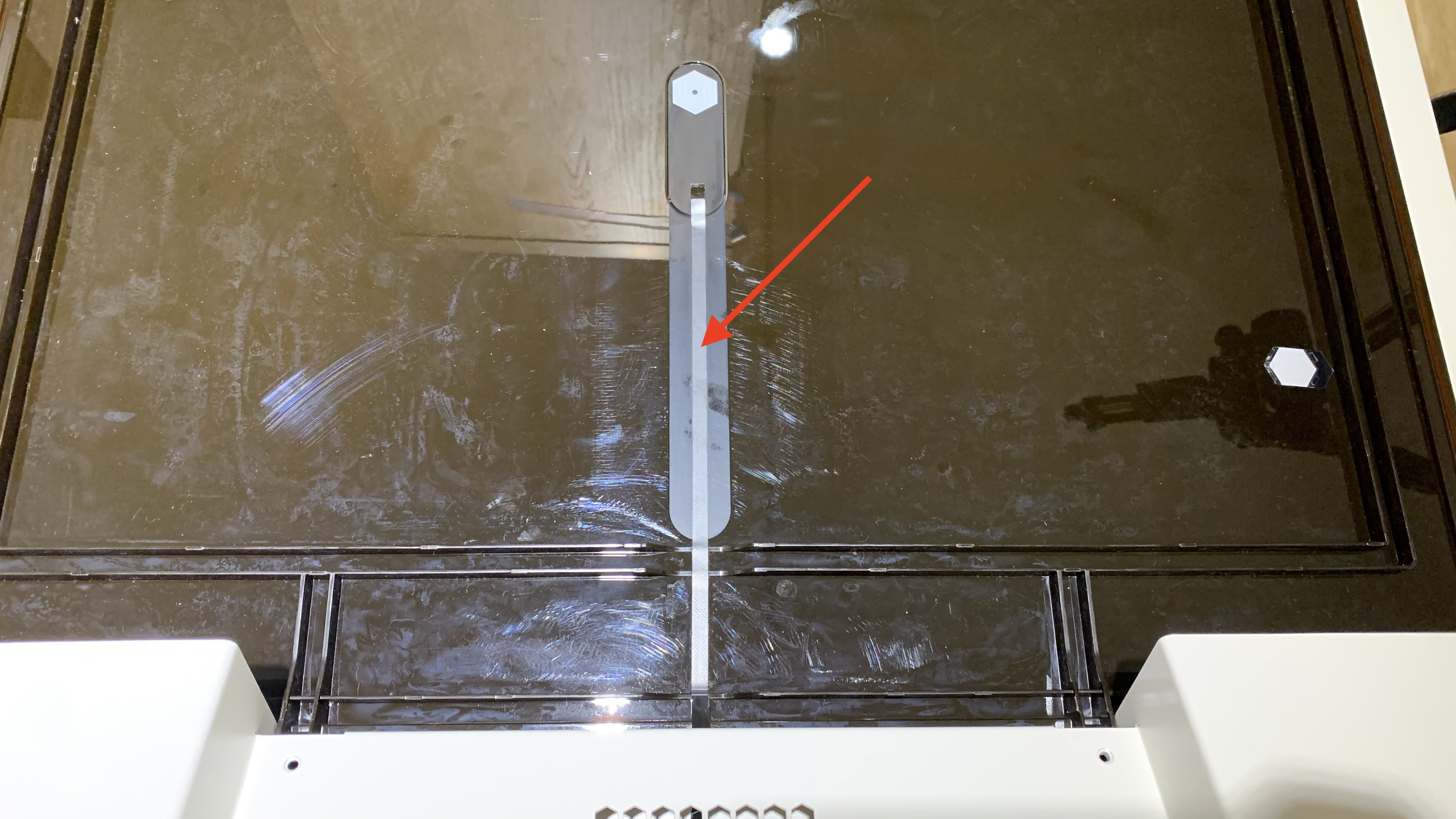

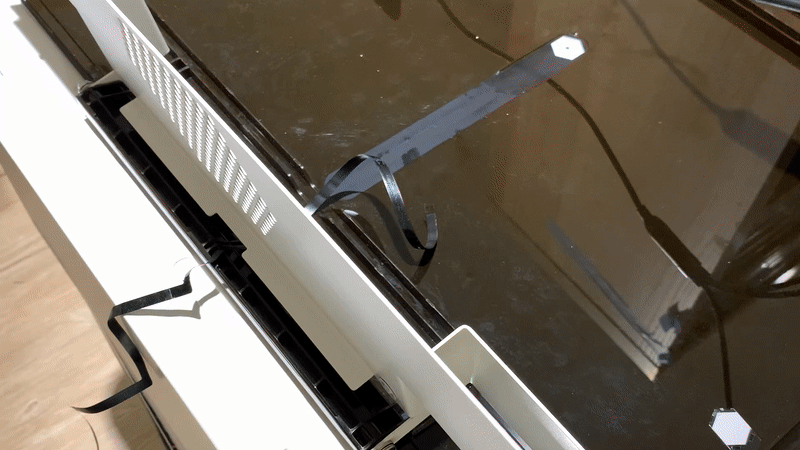

Schritt 7 - Entfernen Sie das Kamerakabel am Deckel

Sie können diesen Schritt überspringen, wenn das Kabel nicht ausgetauscht wird.

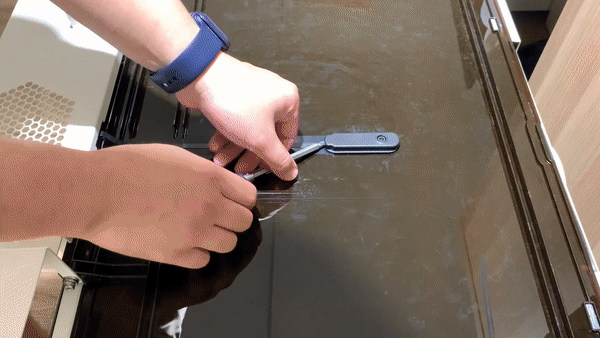

Schritt 8 - Entfernen Sie die Kameramodulplatine

Das direkte Anheben der Kameramodulplatine (die an der Kamera befestigt ist) kann zur Trennung des Kamerakabels führen.

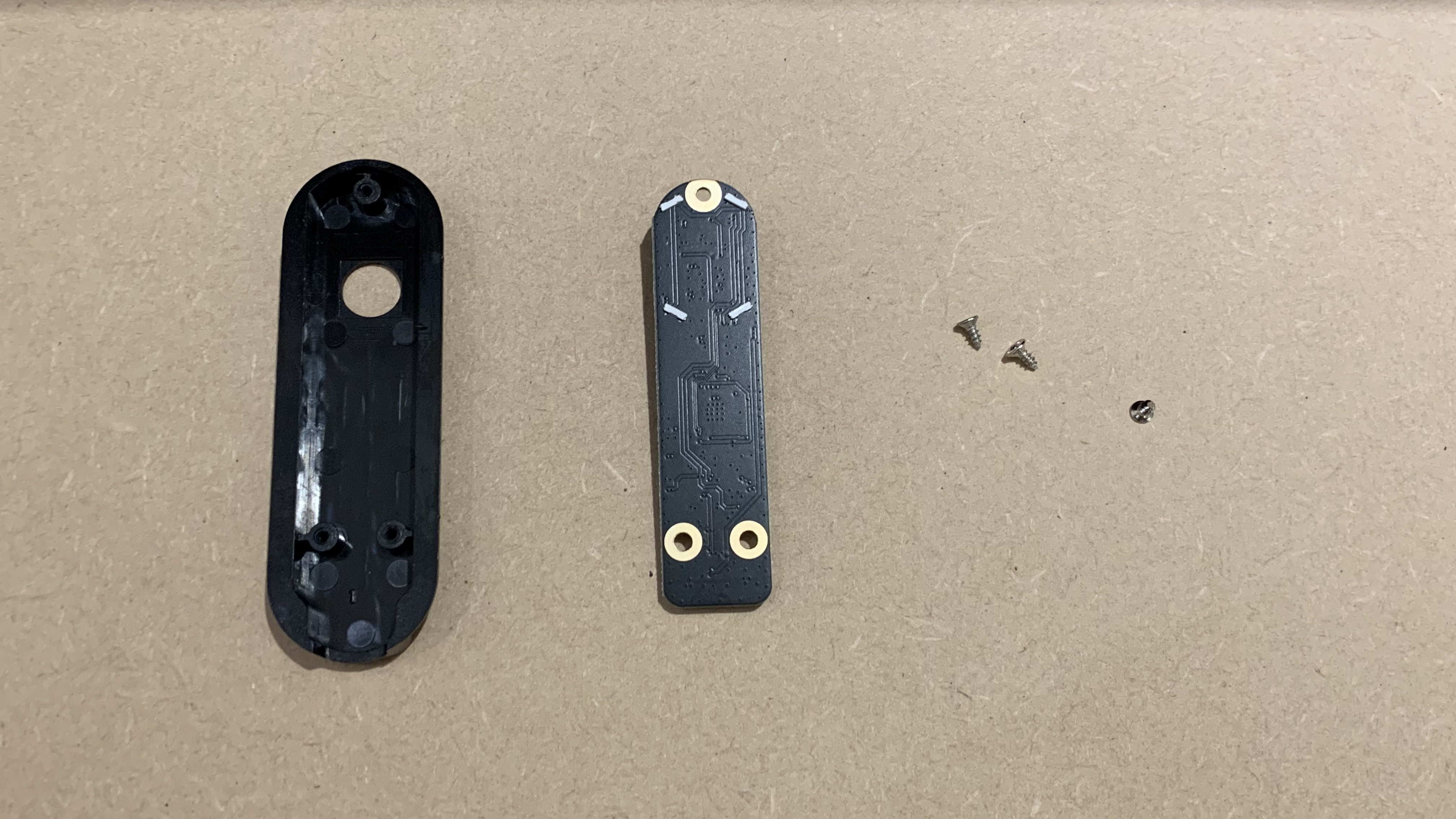

Schritt 9 - Entfernen Sie das Kameramodul von der Platine

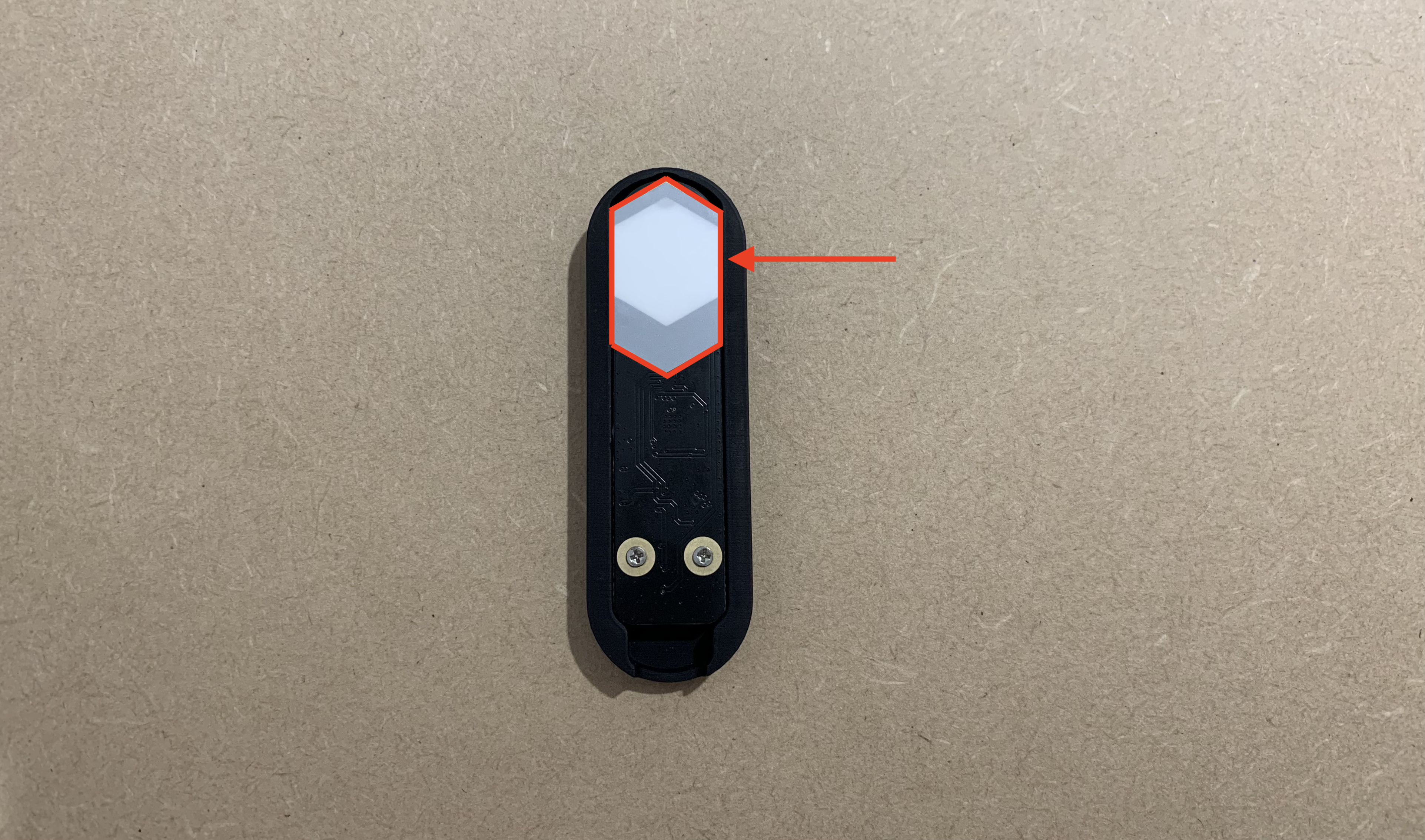

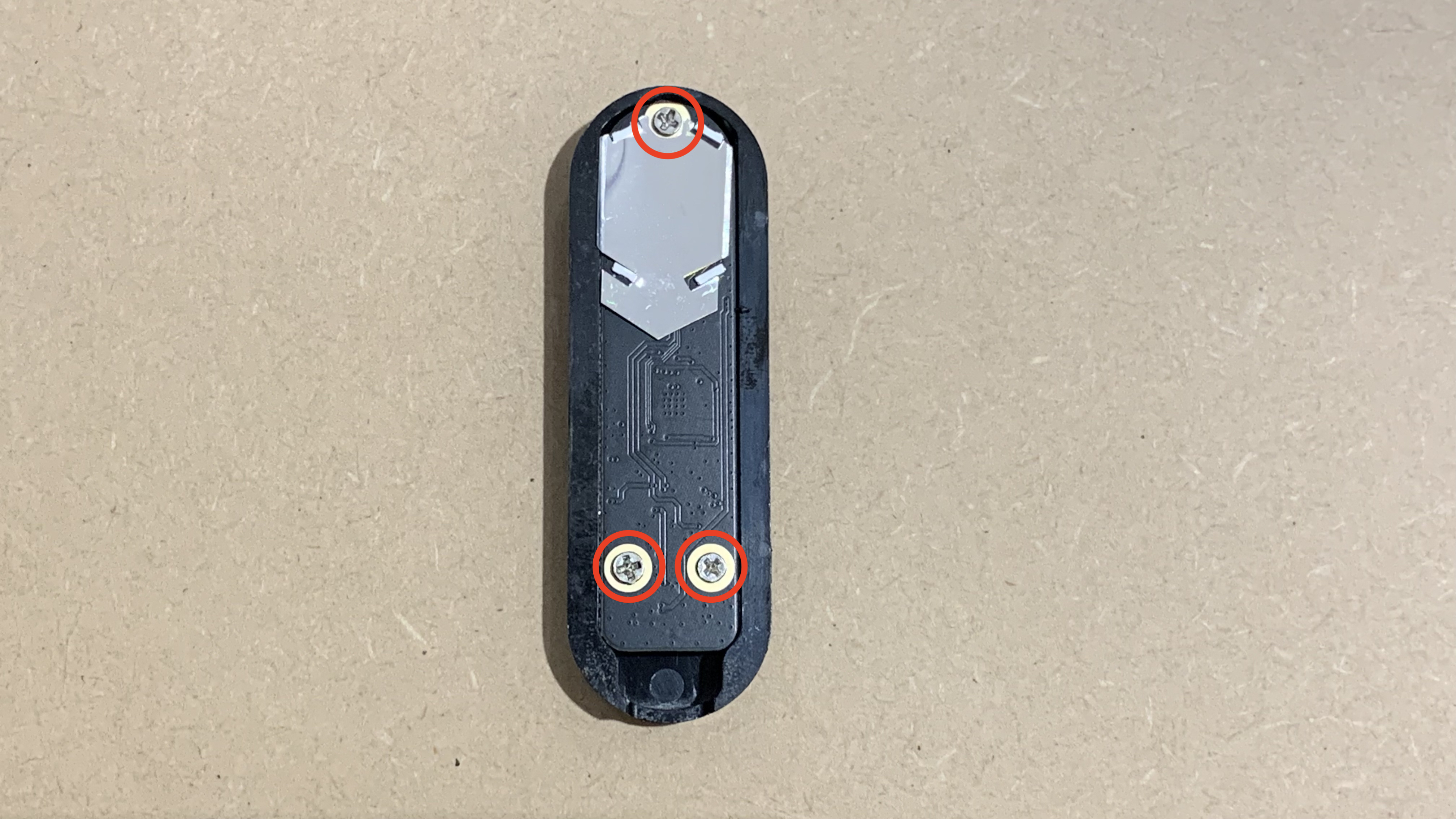

Lösen Sie zuerst die Lichtleitplatine auf der Oberseite des Kameramoduls. Entfernen Sie diese drei Schrauben.

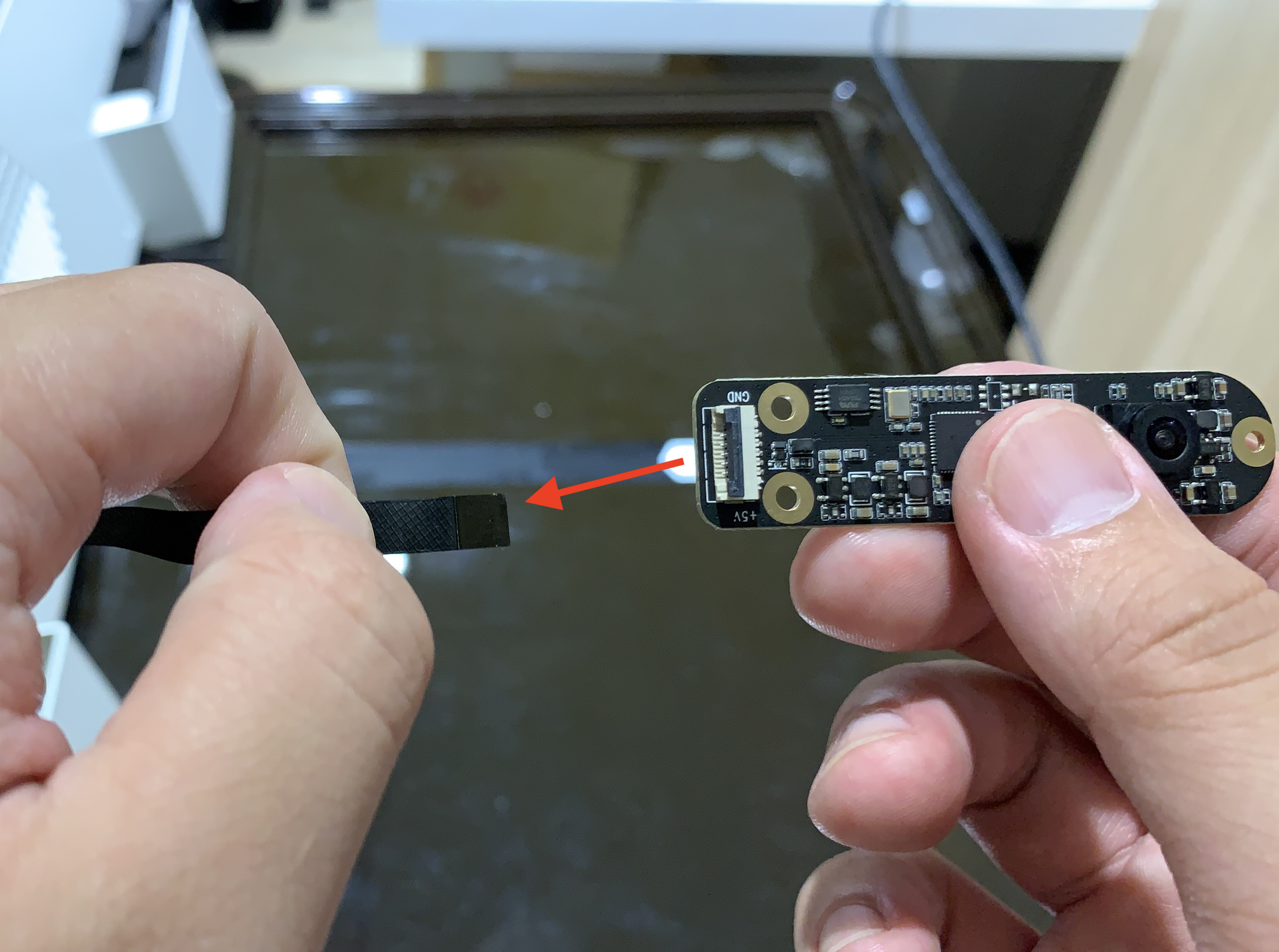

Schritt 10 - Entfernen Sie das Kamerakabel.

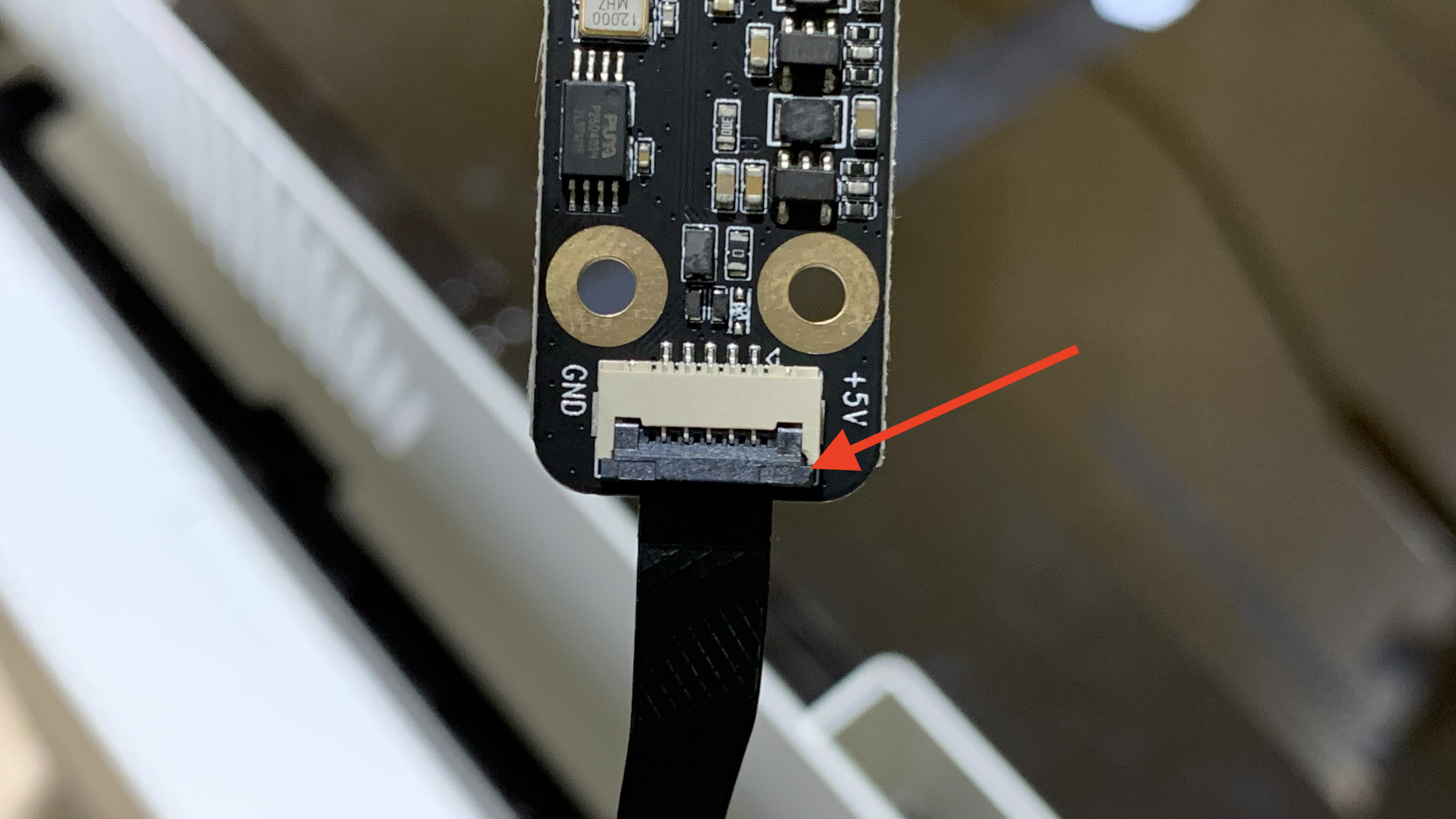

Öffnen Sie den Verriegelungsclip, um das Kabel zu entfernen.

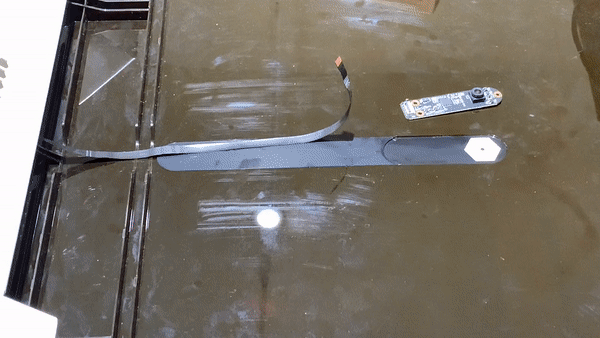

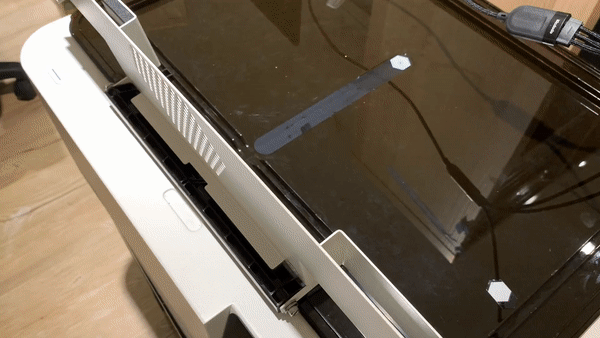

Schritt 11 - Führen Sie das neue Kamerakabel durch die Platte und den Deckel

Sie können diesen Schritt überspringen, wenn das Kabel nicht ausgetauscht wird.

Schritt 12 - Verbinden Sie das Kamerakabel mit dem Kameramodul

Installieren Sie das Kamerakabel am Modul mit der Metalloberfläche nach unten. Schließen Sie den Clip zur Sicherung und ziehen Sie vorsichtig daran, um die korrekte Verriegelung zu überprüfen.

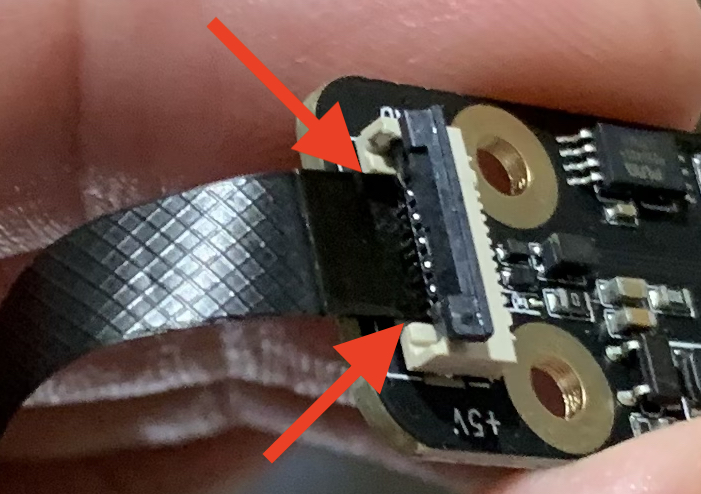

Stellen Sie sicher, dass das Kamerakabel korrekt im Anschluss installiert ist.

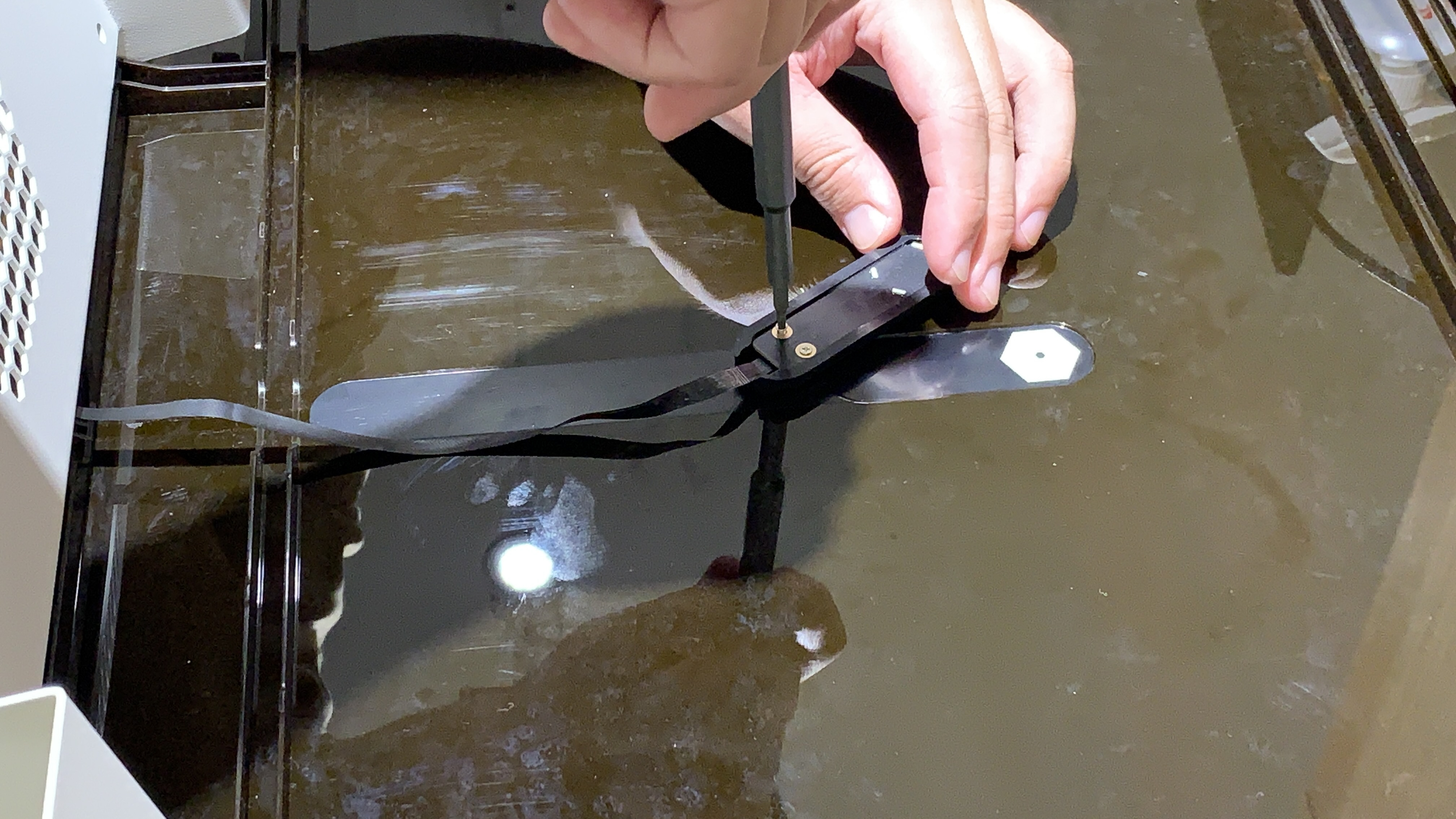

Schritt 13 - Befestigen Sie das Kameramodul an der Kameramodulplatine

Ziehen Sie die drei Schrauben fest.

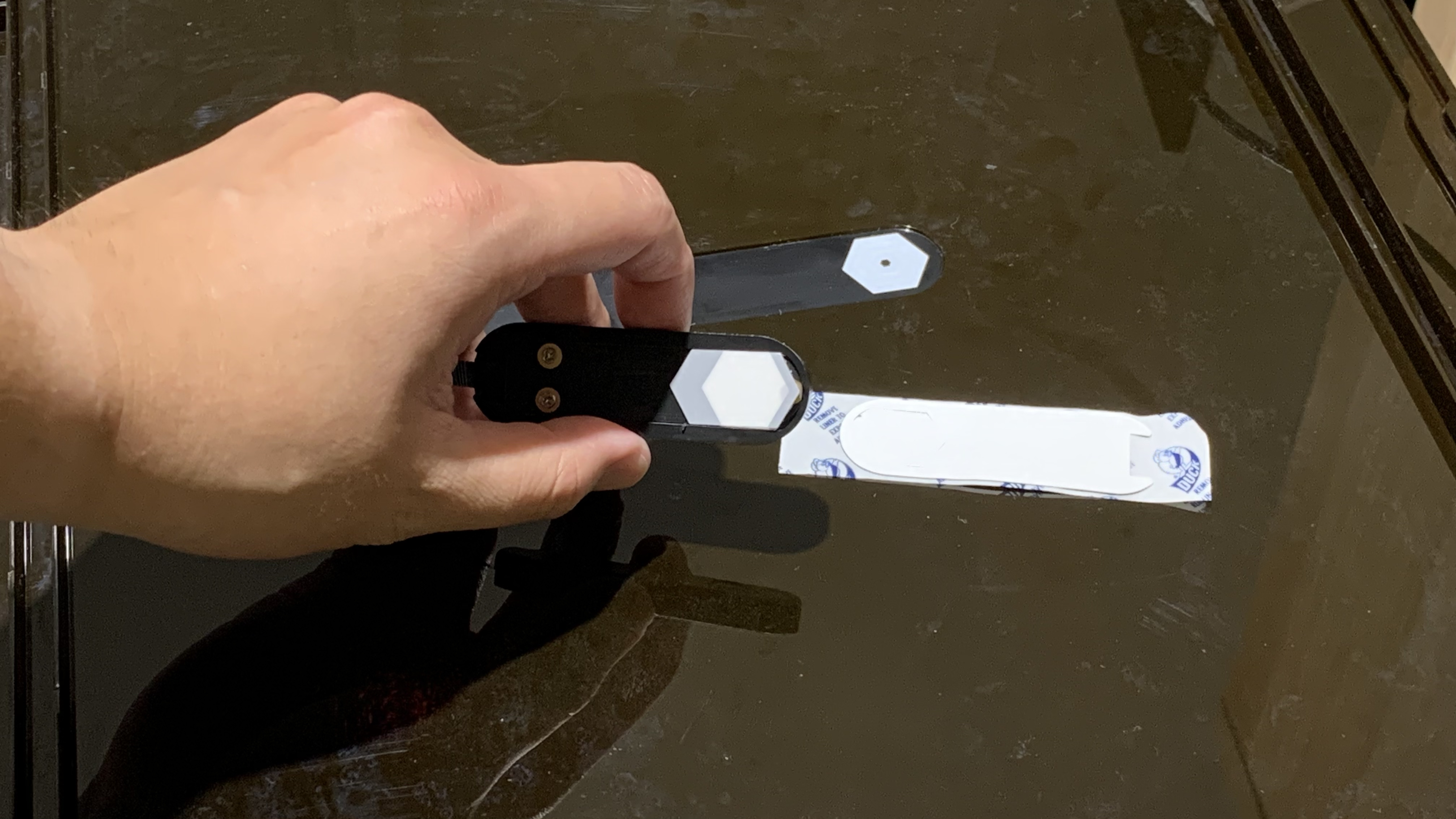

Befestigen Sie die neue Lichtleitplatine auf dem Kameramodul.

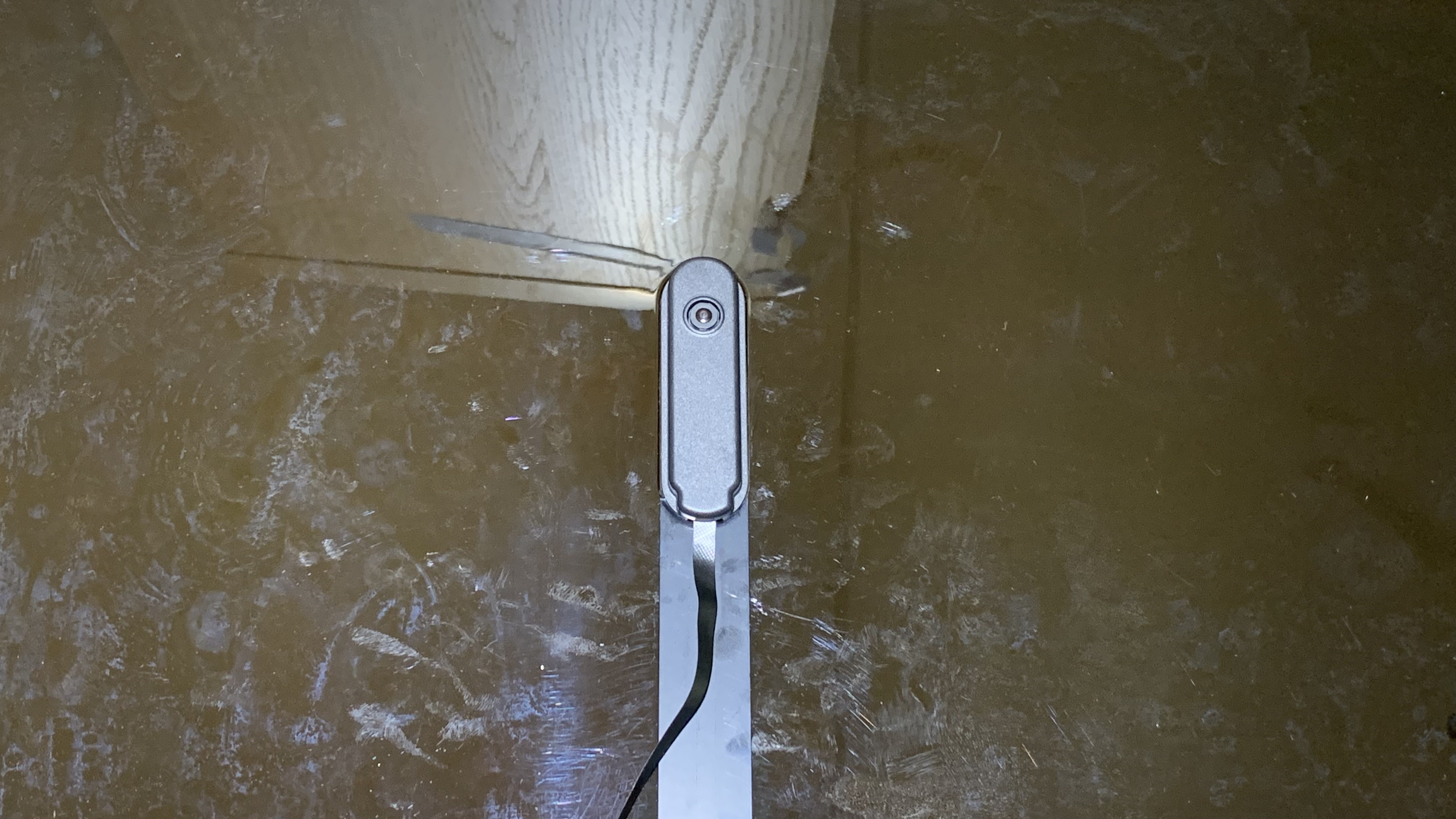

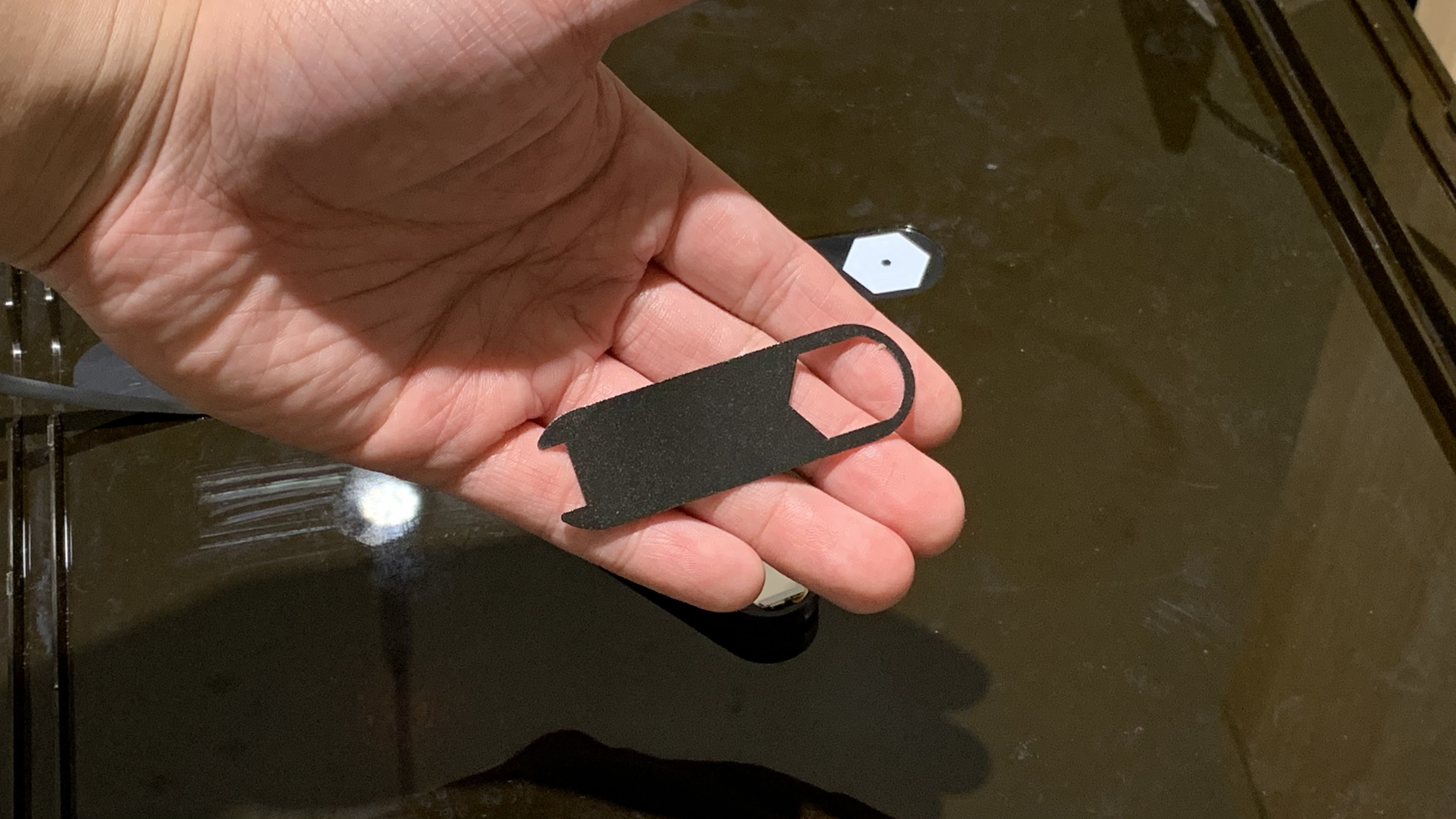

Fixieren Sie die Kameramodulplatine mit dem Klebeband am Deckel.

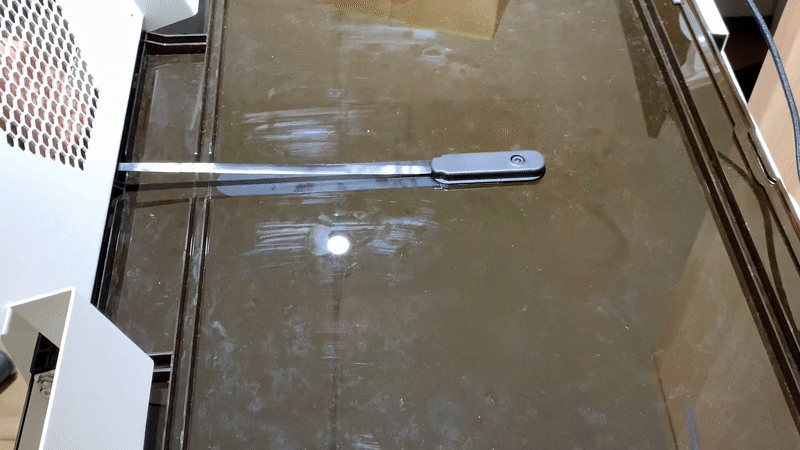

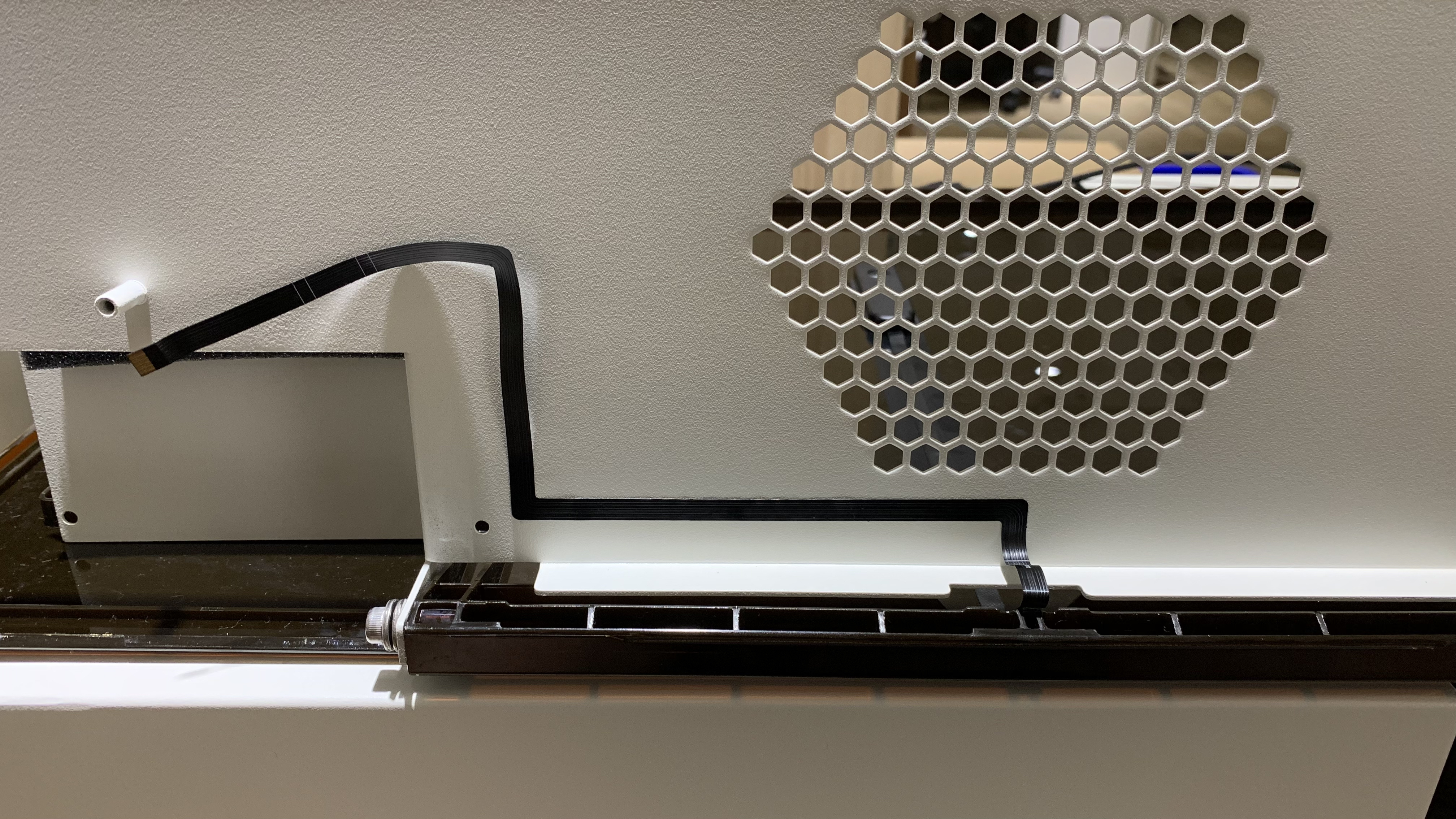

Schritt 14 - Befestigen Sie das Kamerakabel

Sie können diesen Schritt überspringen, wenn das Kabel nicht ausgetauscht wird.

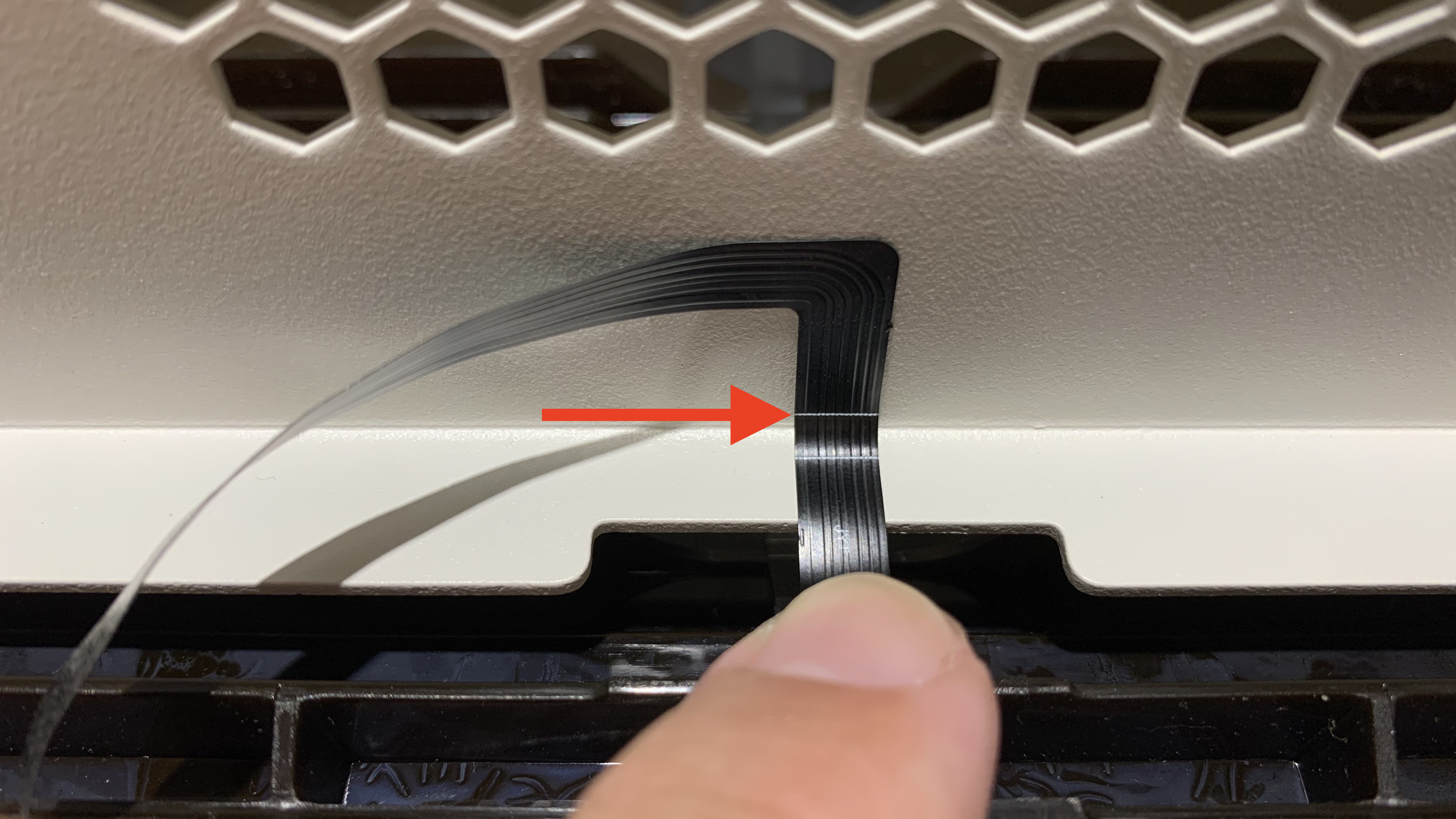

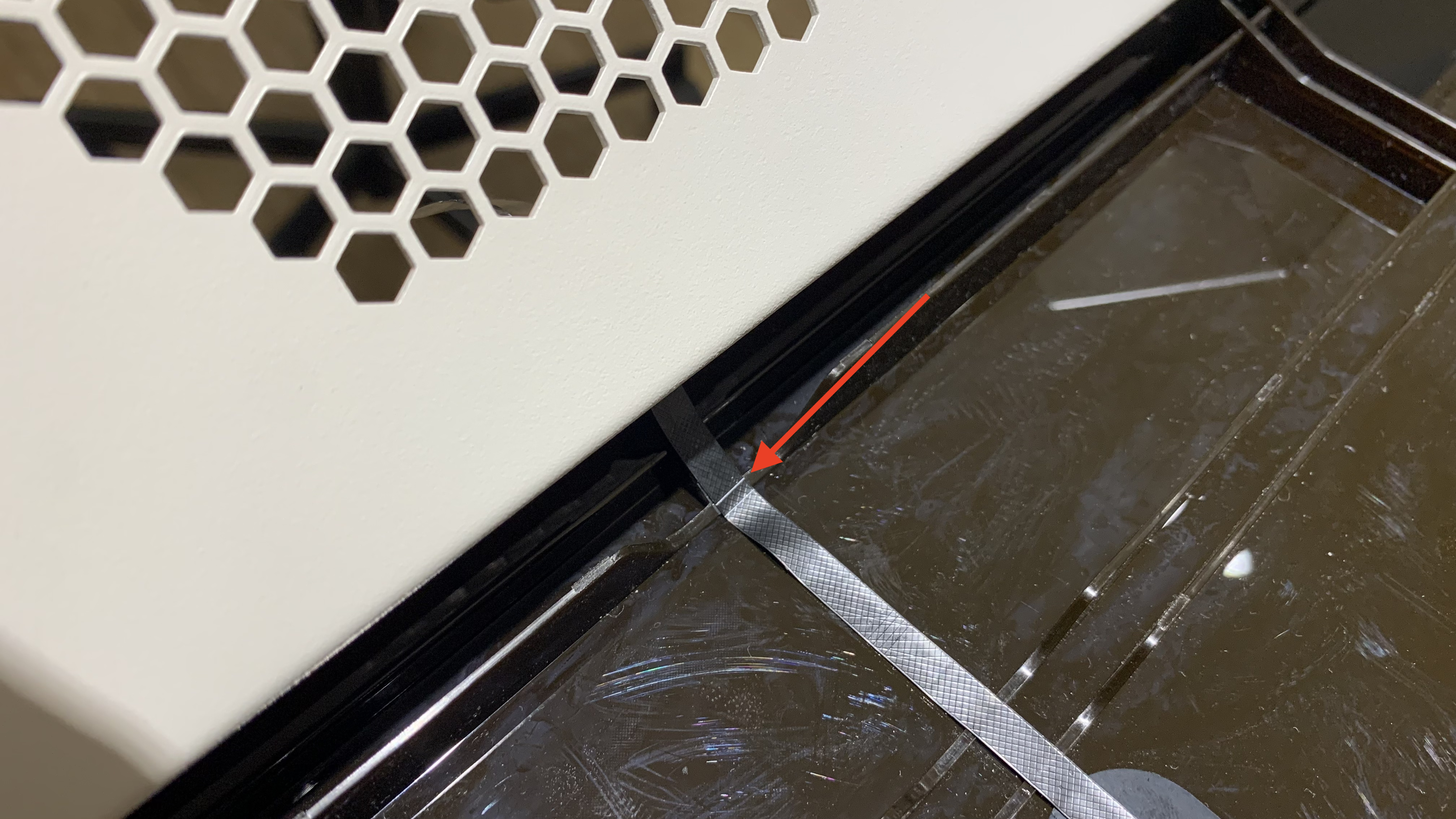

Die beiden weißen Linien kennzeichnen die Kurvenposition.

Schritt 15 - Platzieren Sie die Platte und die Türabdeckung oben

Lassen Sie ausreichend Platz, um mit den Händen hineingreifen zu können.

Schritt 16 - Verbinden Sie das Kamerakabel mit der Hauptplatine

Beachten Sie, dass die Metalloberfläche des Kamerakabels zur Hauptplatine zeigen muss.

Die Metalloberfläche des Kamerakabels:

Die Metalloberfläche muss zur Hauptplatine zeigen:

Kabel einstecken:

Clip verriegeln:

Schritt 17 - Motorkabel anschließen

Schritt 18 - Schieben Sie die Platte zurück und ziehen Sie die Schrauben fest

T8-Schraube x 8 Stück

Schritt 19

Nach Abschluss der oben genannten Schritte wurde das Kamerakabel erfolgreich ausgetauscht. Da jedoch die Türabdeckung und die Kamera bewegt wurden, führen Sie bitte vor der erneuten Inbetriebnahme des Geräts als letzten Schritt die Kamerakalibrierung durch.
Weitere Informationen finden Sie auf dieser Seite: Kamerakalibrierung.
