Ador - Austausch der Hauptplatine

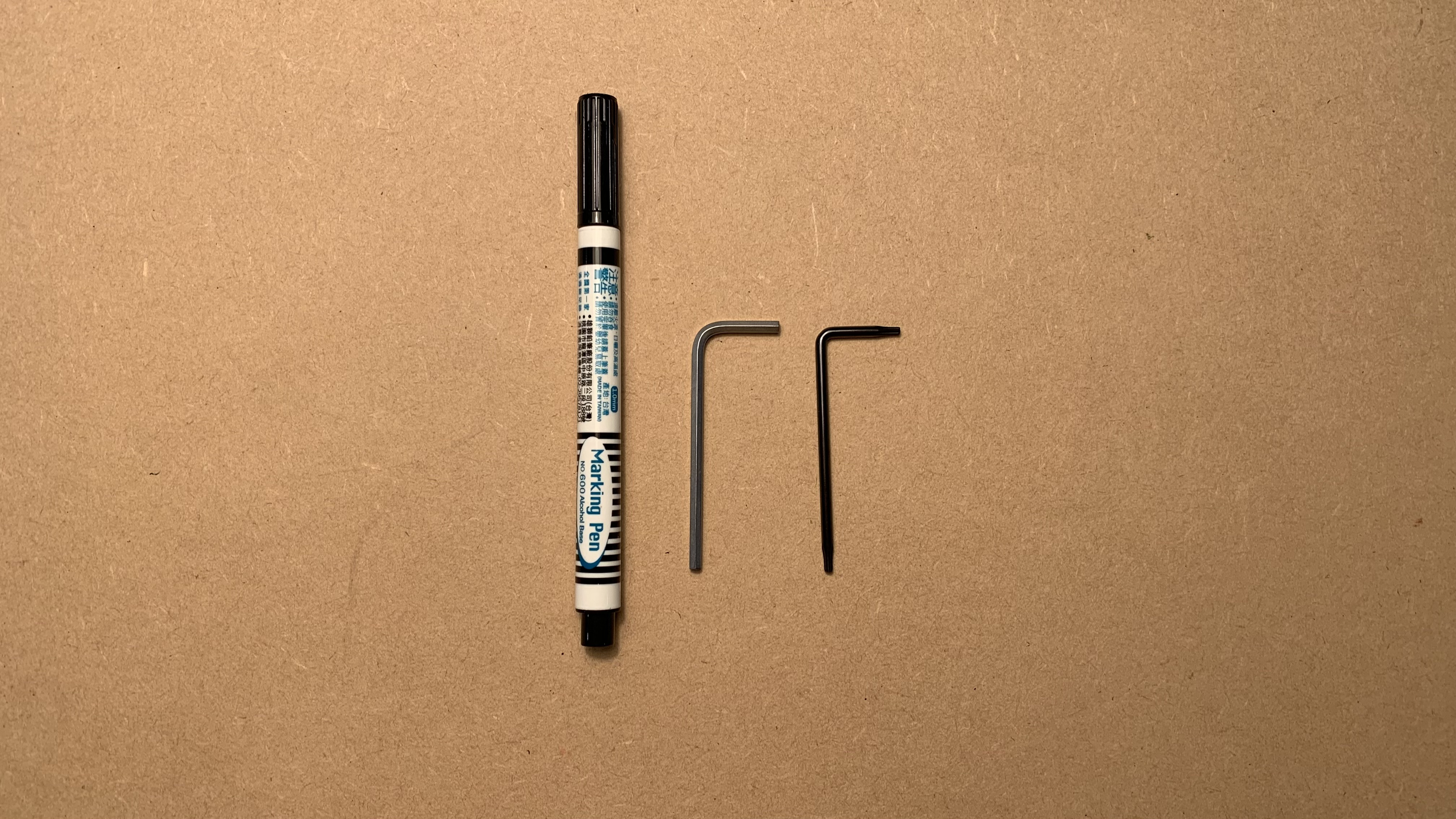

Benötigte Werkzeuge

1. Torx T8 Schraubendreher
2. 2,5mm Inbusschlüssel
3. Markierstift oder farbiges Klebeband

Schritt 1 - Gerät ausschalten und Netzkabel entfernen

Schritt 2 - Schrauben an der Platte lösen

T8-Schraube x 8 Stück (Platte und Türabdeckung sind miteinander verbunden.)

Schritt 3 - Platte und Türabdeckung leicht nach vorne schieben

Schritt 4 - Entfernen Sie das Motorkabel

Nach dem Entfernen dieses Kabels lässt sich das Kamerakabel leichter entfernen.

Schritt 5 - Entfernen Sie das Kamerakabel

Bitte beachten Sie, dass das Kabel durch einen Clip gesichert ist. Öffnen Sie den Clip, um das Kamerakabel zu entfernen.

Clip-Verriegelung:

Clip-Verriegelung geöffnet:

Kabel herausziehen:

Schritt 6 - Entfernen Sie die Platte und die Türabdeckung

Schritt 7 - Markieren Sie die Position des 38-poligen Flachbandkabels mit einem Stift oder Klebeband

Schritt 8 - Entfernen Sie die Kabel auf der rechten Seite der Hauptplatine

Es empfiehlt sich, ein Foto zu machen, falls Sie später die Position der Kabel vergessen sollten.

Schritt 9 - Entfernen Sie die Schrauben von der Hauptplatine

3mm Sechskantschrauben x 4 Stück

Schritt 10 - Entfernen Sie das 38-polige Flachbandkabel von der Platte

Bitte beachten Sie, dass sich auf der Rückseite des Kabels ein Klebeband befindet.

Ziehen Sie die Hauptplatine um 45 Grad heraus.

Dieses Kabel muss zum Entfernen an der Verriegelung gedrückt werden.

Entfernen Sie alle Kabel.

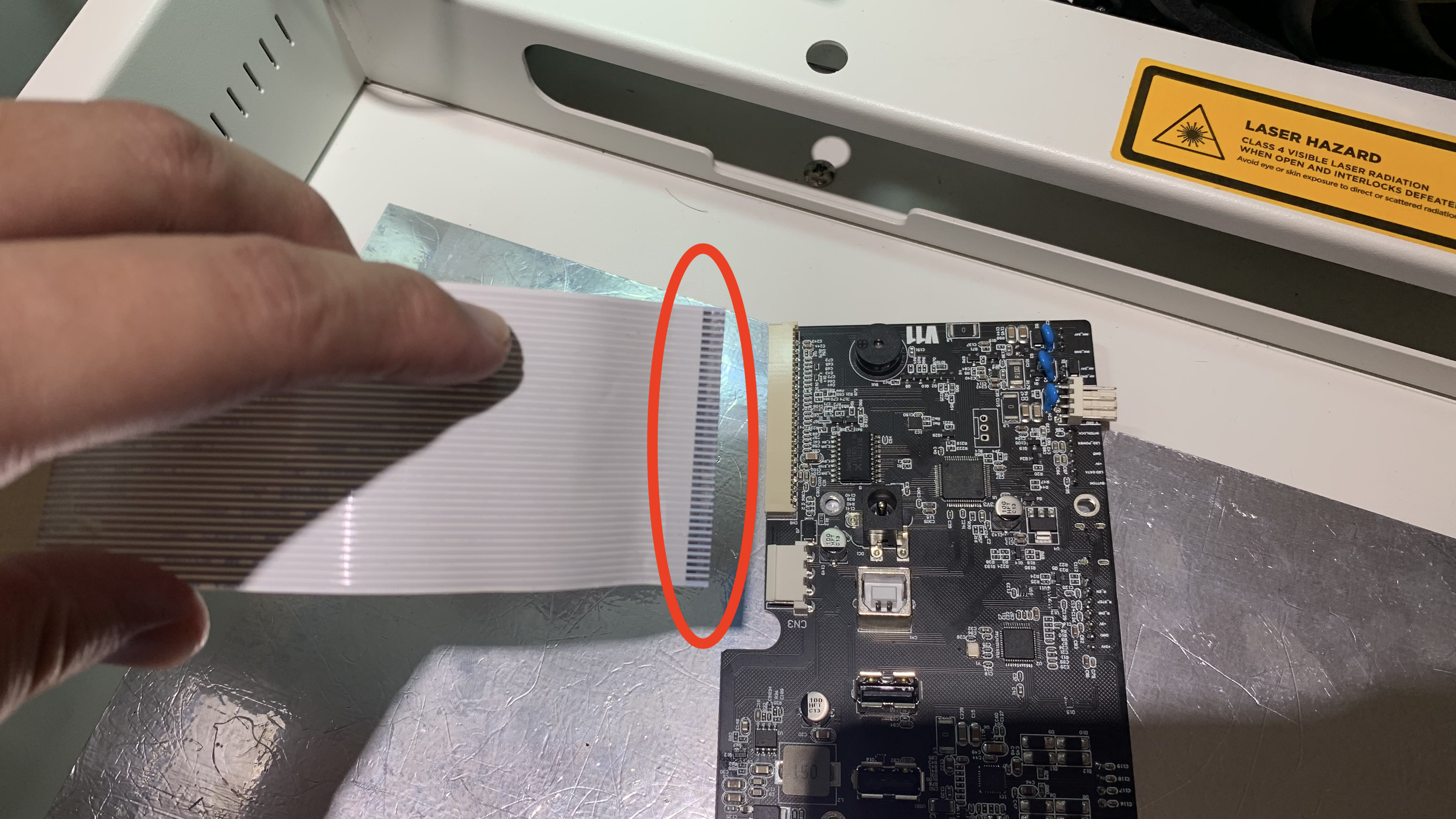

Schritt 11 - Verbinden Sie das 38-polige Flachbandkabel mit der neuen Hauptplatine

Achten Sie darauf, dass die Anschlussstifte nach oben zeigen.

Schritt 12 - Schließen Sie die Kabel an und setzen Sie die Hauptplatine wieder ein

Achten Sie darauf, keine Kabel zu knicken.

Schritt 13 - Befestigen Sie die Schrauben an der Hauptplatine

Schritt 14 - Schließen Sie alle Kabel außer dem Kamera- und Motorkabel an

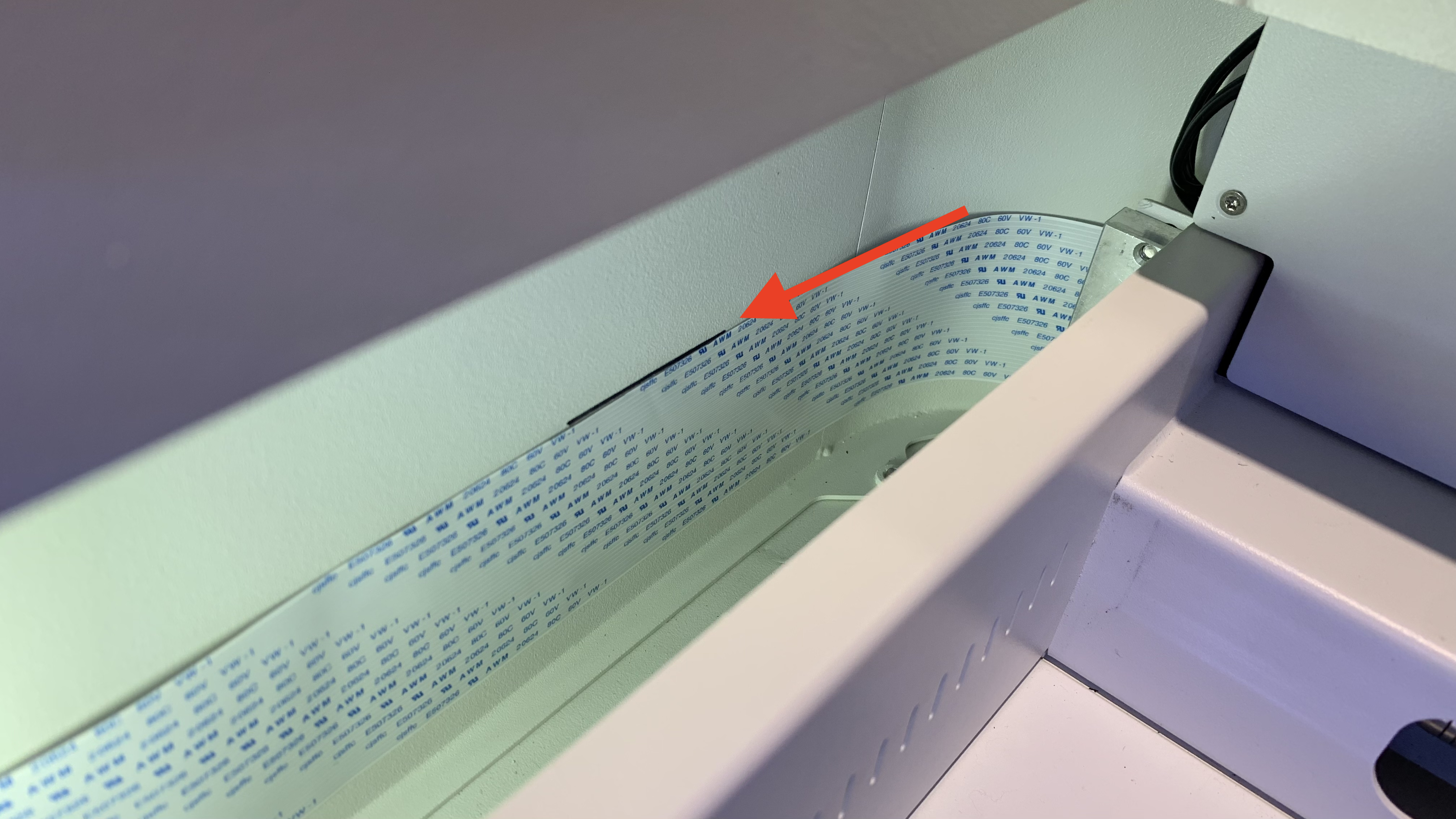

Schritt 15 - Befestigen Sie das 38-polige Flachbandkabel

Richten Sie die Oberkante des Flachbandkabels an der Unterkante der Markierung aus und kleben Sie es entlang der oberen linken Ecke an die linke Seite der Platte.

Schritt 16 - Setzen Sie die Platte und die Türabdeckung oben auf

Lassen Sie genügend Platz für den Zugriff mit den Händen.

Schritt 17 - Verbinden Sie das Kamerakabel mit der Hauptplatine

Beachten Sie, dass die Metalloberfläche des Kamerakabels zur Hauptplatine zeigen muss.

Die Metalloberfläche des Kamerakabels:

Die Metalloberfläche muss zur Hauptplatine zeigen:

Kabel einstecken:

Clip verriegeln:

Schritt 18 - Motorkabel anschließen

Schritt 19 - Platte zurückschieben und Schrauben festziehen

T8-Schraube x 8 Stück

Schritt 20

Nach Abschluss der oben genannten Schritte wurde die Türabdeckung erfolgreich ausgetauscht. Da jedoch die Türabdeckung und die Kamera bewegt wurden, führen Sie bitte vor der erneuten Nutzung des Geräts als letzten Schritt eine Kamerakalibrierung durch.
Weitere Informationen finden Sie auf dieser Seite: Kamerakalibrierung
