Ador - Austausch der Z-Achsen-Steuerplatine

Benötigte Materialien:

Selbst vorzubereiten:
Kreuzschlitzschraubendreher

Schritt 1

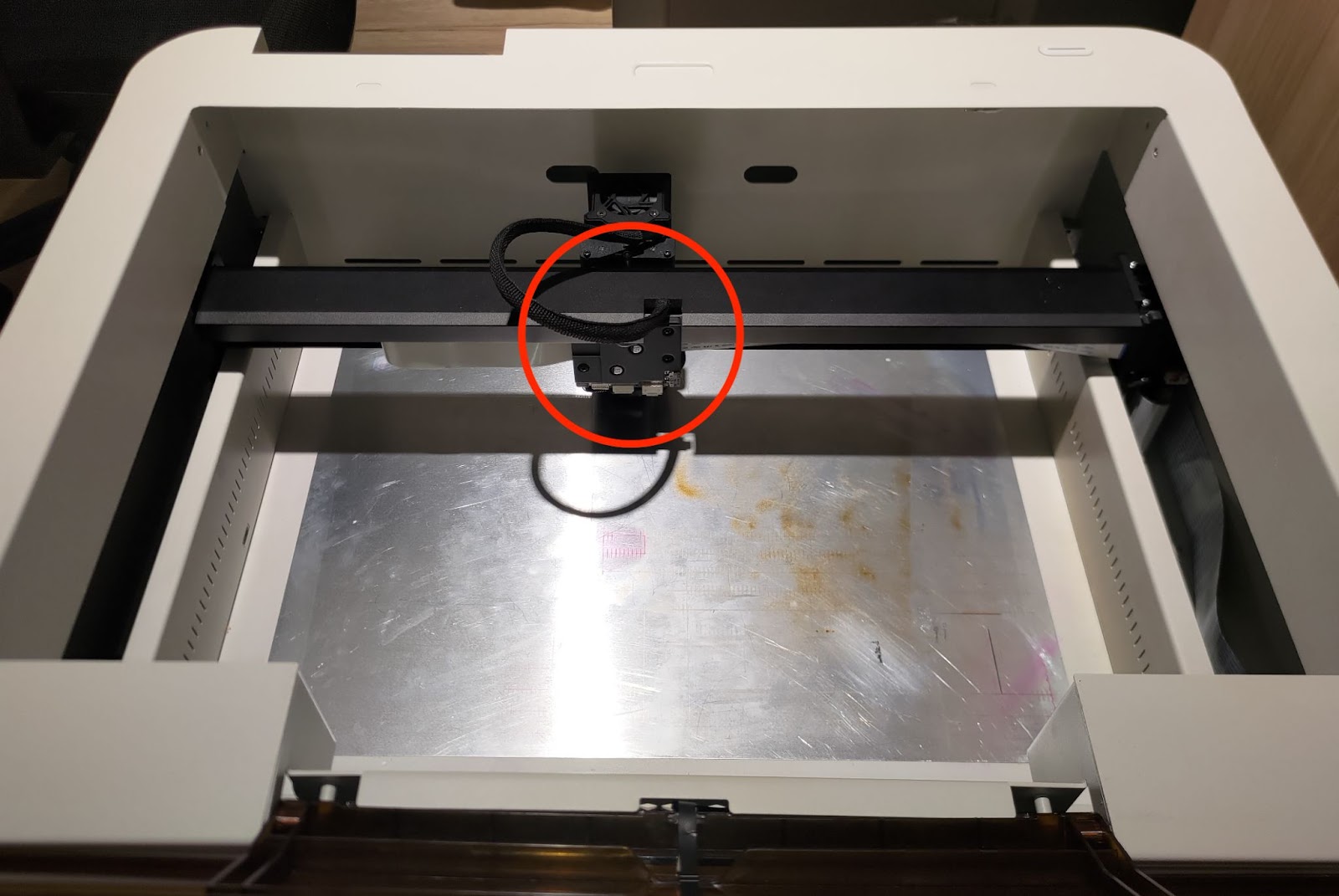

Lokalisieren Sie die Platine an der Rückseite des Moduladapters.

Schritt 2

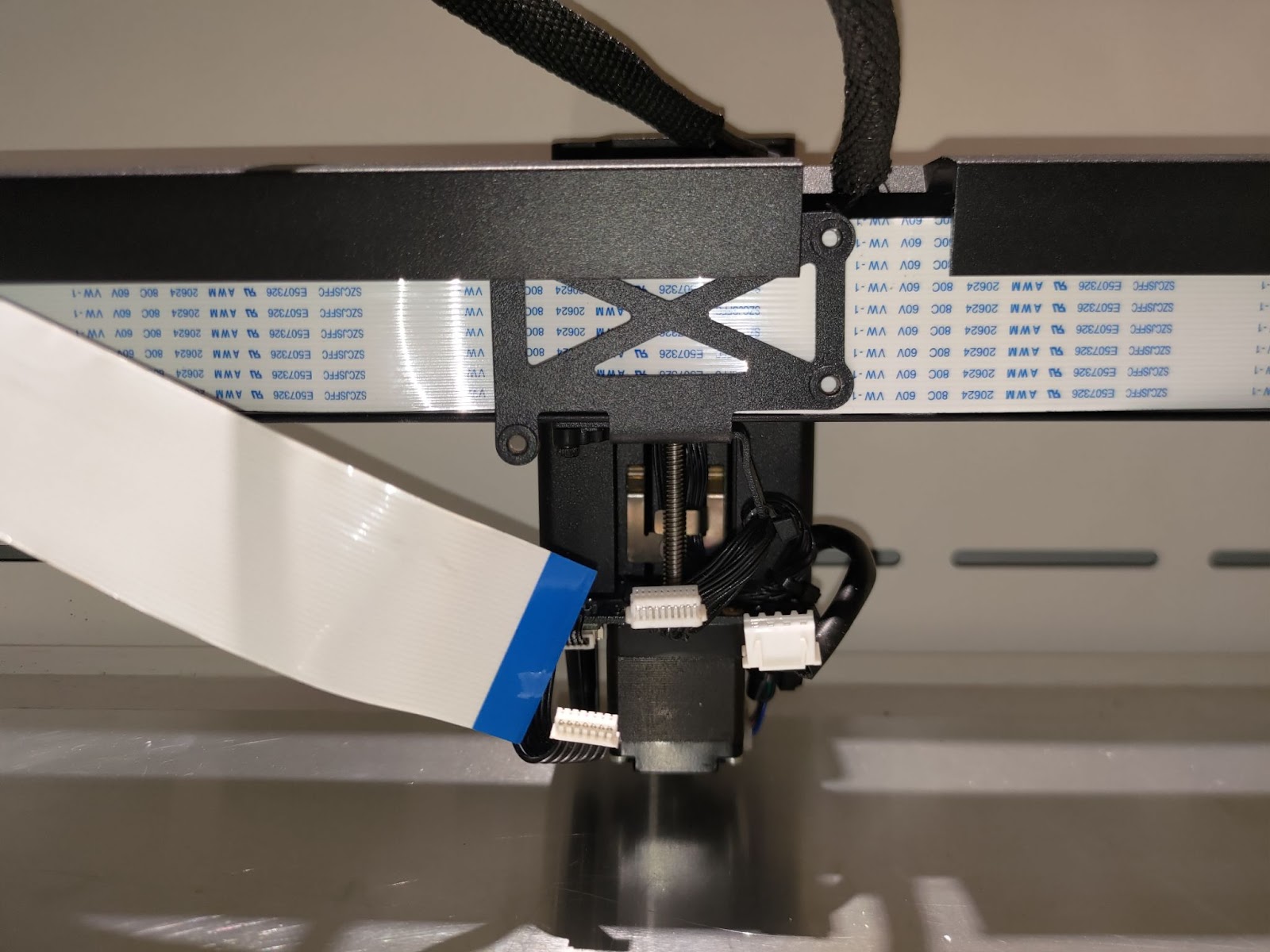

Trennen Sie die drei in der Abbildung unten gekennzeichneten Kabel.

Schritt 3

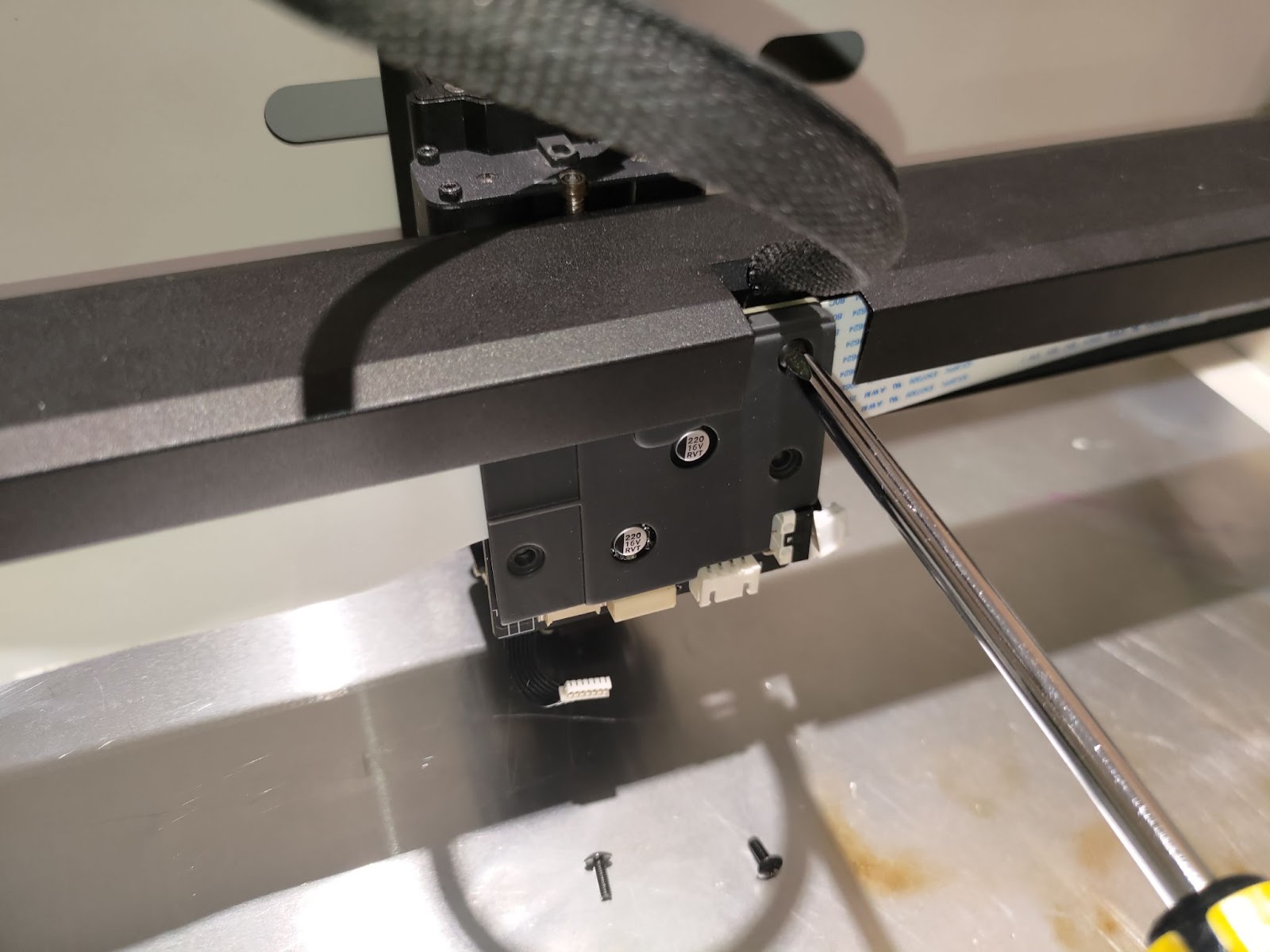

Lösen Sie die drei Schrauben mit einem Kreuzschlitzschraubendreher. Anschließend kann die schwarze Abdeckung entfernt werden.

Schritt 4

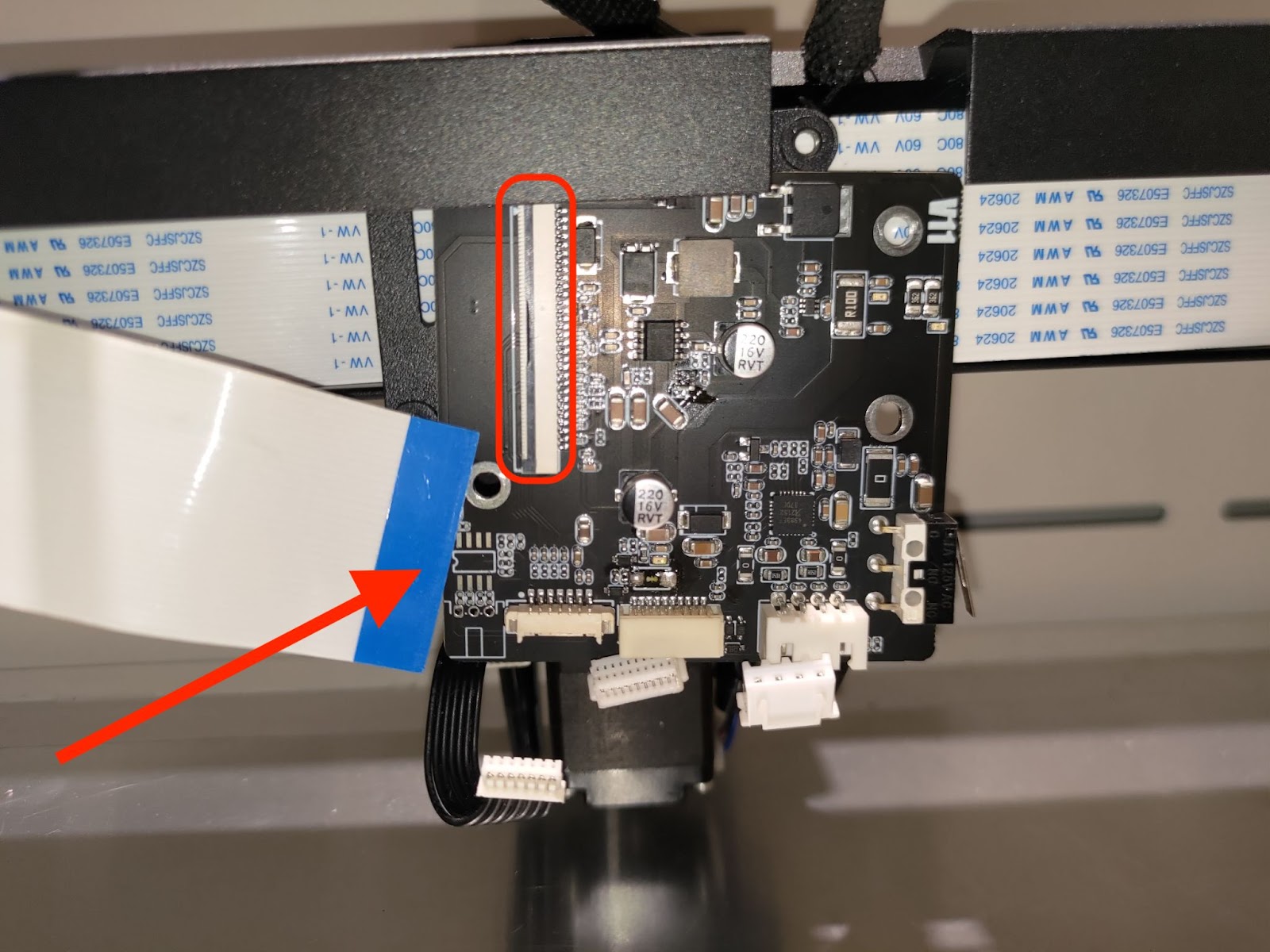

Entfernen Sie dieses Kabel, indem Sie den markierten Steckverbinder öffnen und das Flachbandkabel wie angezeigt herausziehen.

Schritt 5

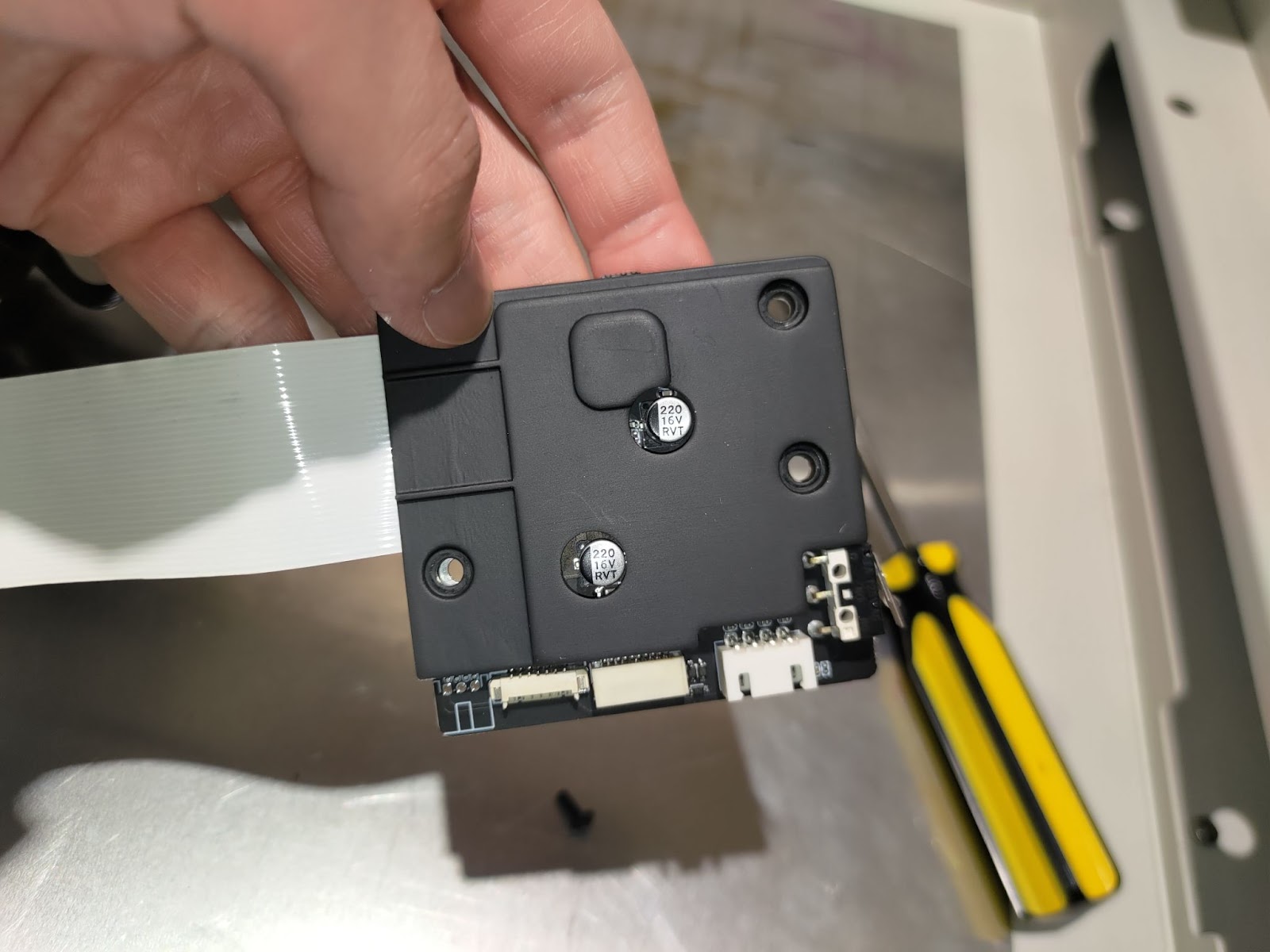

Die alte Platine ist nun vollständig entfernt.

Schritt 6

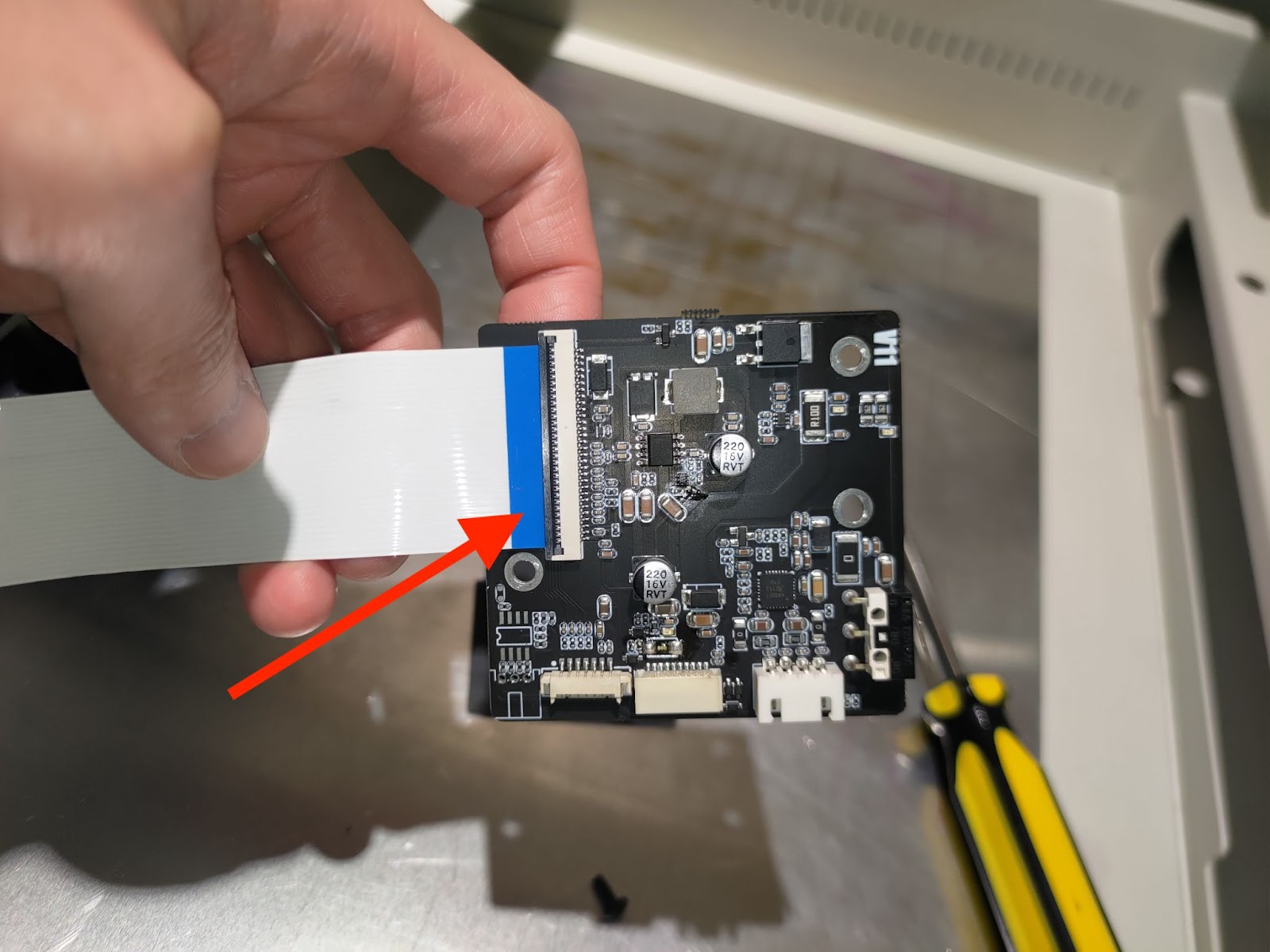

Verbinden Sie das Flachbandkabel mit der neuen Platine.

Schritt 7

Positionieren Sie die Abdeckung.

Schritt 8

Schrauben Sie die drei Schrauben zusammen mit der Platine und der Abdeckung wieder fest.

Schritt 9

Schließen Sie diese Kabel wieder an.
