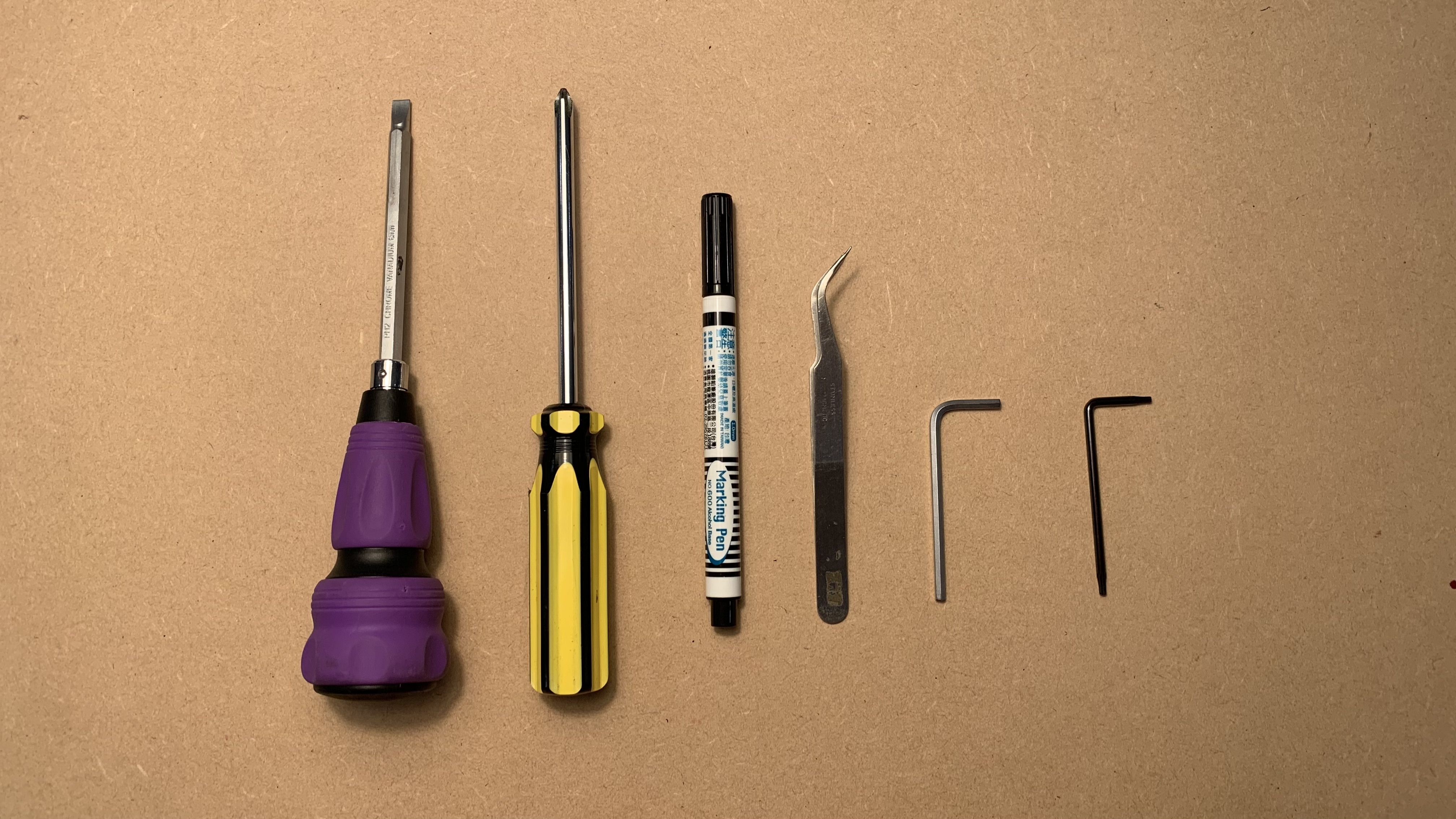

Werkzeuge

1	Torx T8 Schraubendreher
2	3mm Inbusschlüssel
3	Kreuzschlitzschraubendreher
4	Markierstift
5	Schaber oder Flachkopfschraubendreher
6	Pinzette

Schritt 1

Schalten Sie das Gerät aus, entfernen Sie das Netzkabel und drehen Sie das Gerät um.

Schritt 2

Markieren Sie den Gummifuß und die Schraube in der Nähe des USB-Anschlusses.
Diese Markierung ist wichtig, da die Schraube dieses Fußes kürzer als die anderen ist und an derselben Position bleiben muss.

Schritt 3

Lösen Sie diese Schrauben an der Unterseite.
(T8-Schraube x 6 Stück & 3mm Sechskantschraube x 4 Stück)

Schritt 4

Drehen Sie das Gerät um und lösen Sie die seitlichen Schrauben (T8-Schraube x 2 Stück)

Schritt 5

Markieren Sie die Schraubenlöcher auf beiden Seiten mit einem Stift.
Dies dient dazu, sich zu merken, dass die markierten Seiten beim Zusammenbau zum Arbeitsbereich zeigen sollen.

Schritt 6

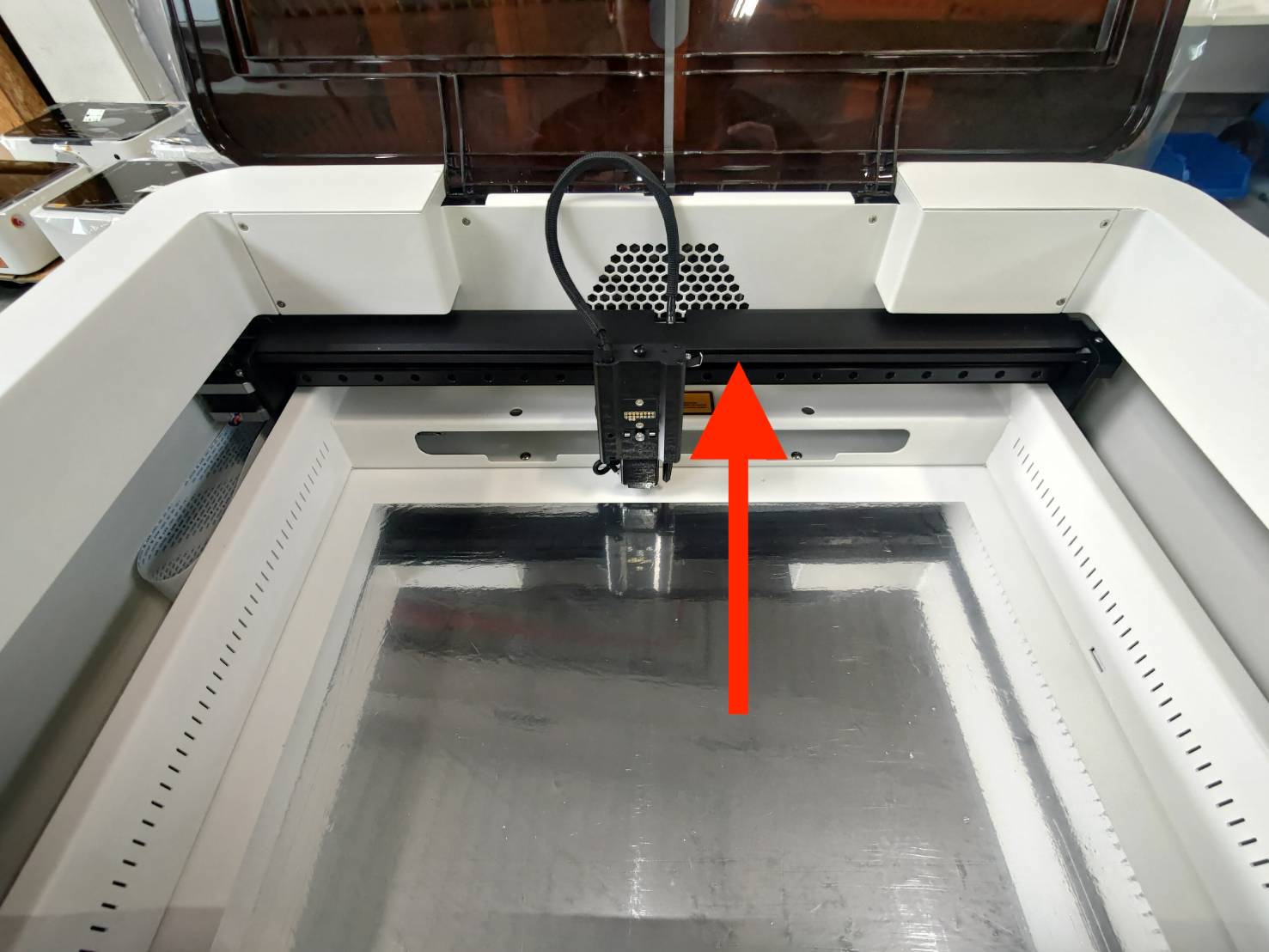

Schieben Sie den Modulsitz bis zum Anschlag in Richtung des Lüfters.

Schritt 7

Heben Sie den oberen Rahmen mit beiden Händen an und setzen Sie ihn auf die Stützbolzen.
(Achten Sie darauf, dass keine Kabel zwischen den Rahmen eingeklemmt werden.)

Beispiel für einen auf den Stützbolzen platzierten Rahmen:

Beispielvideo zum Anheben (Das Video wurde im Inneren des Geräts aufgenommen):

Schritt 8

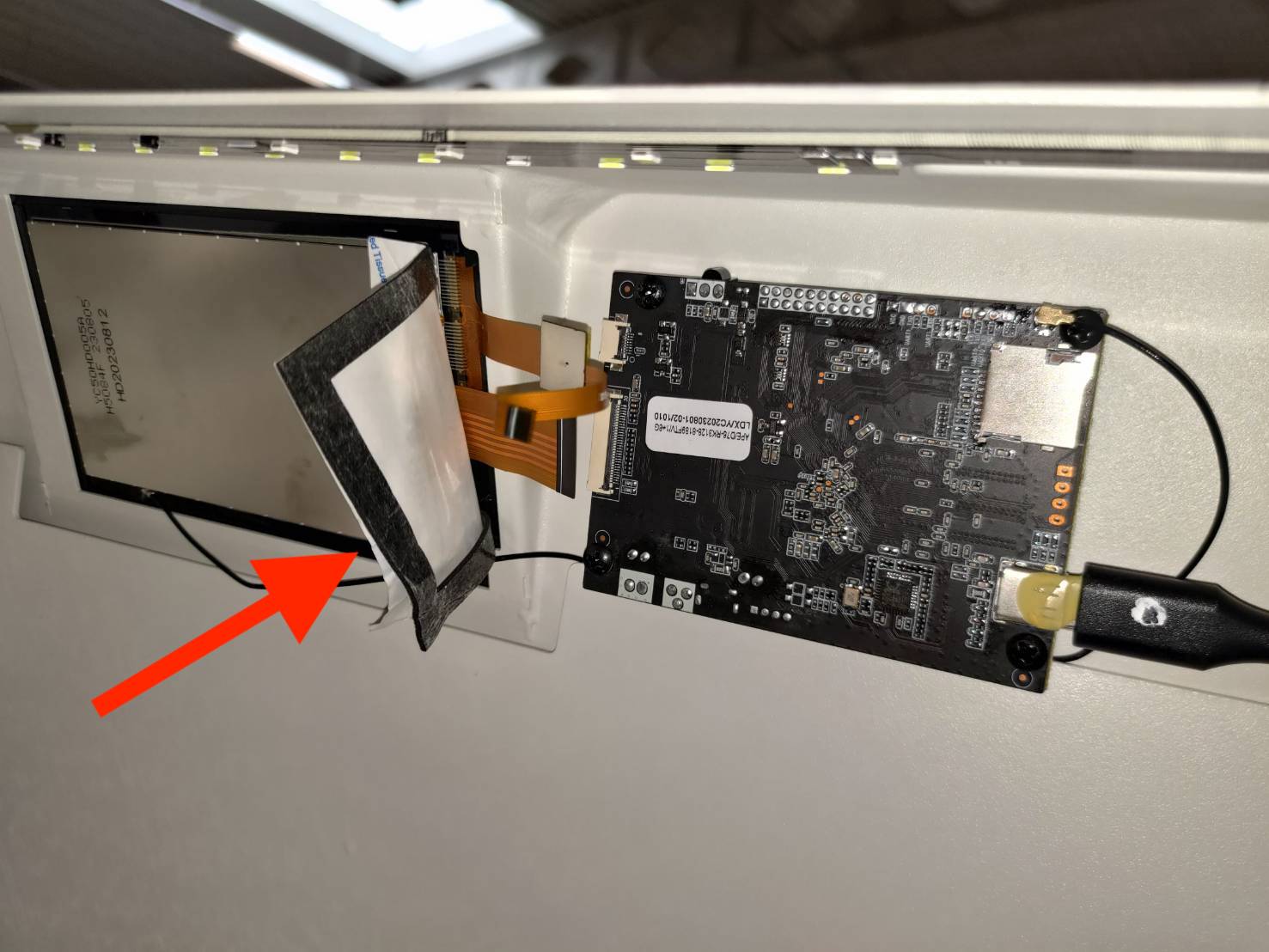

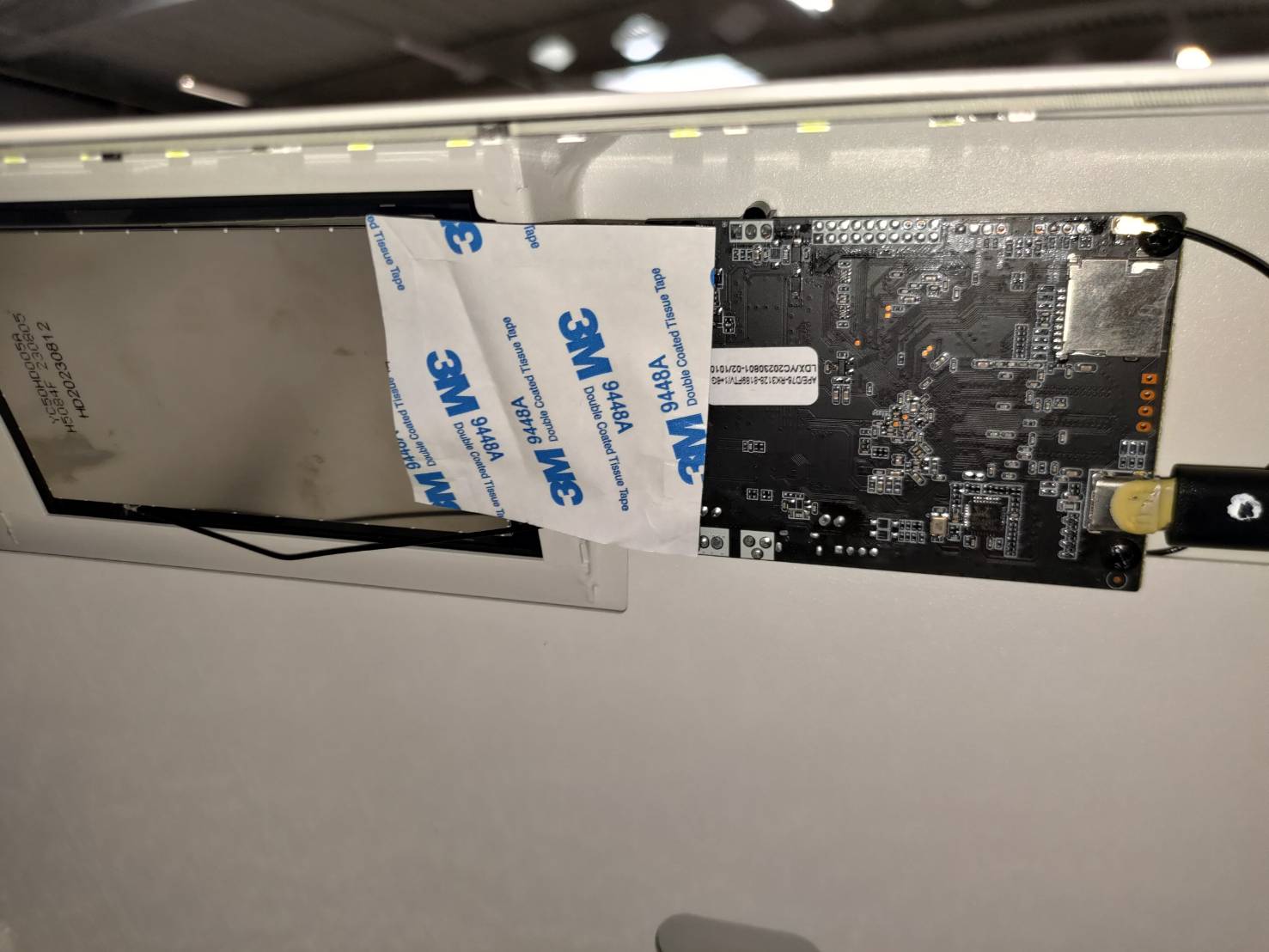

Falten Sie das 3M-Schaumstoffklebeband in Richtung des Bildschirms.

Schritt 9

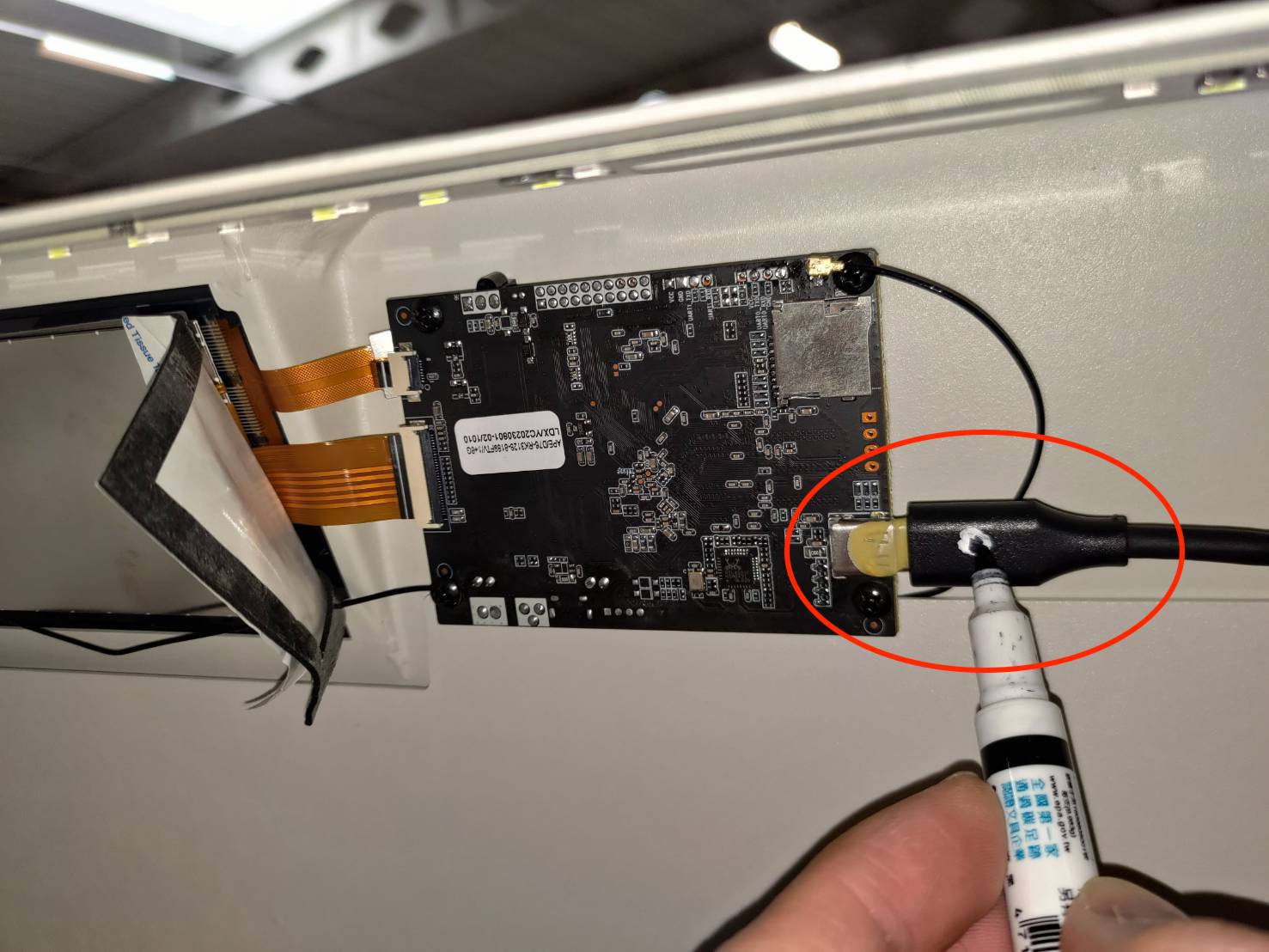

Markieren Sie das USB-C-Kabel.
Dies ist notwendig, da das USB-C-Kabel in der richtigen Ausrichtung eingesteckt werden muss. Durch die Markierung können Sie beim Zusammenbau die ursprüngliche Ausrichtung erkennen. (Die markierte Seite sollte zum Arbeitsbereich zeigen.)

Schritt 10

Machen Sie ein Foto, um die ursprünglichen Positionen aller Kabel zu dokumentieren.
Dies dient dazu, sich später an die Kabelanordnung zu erinnern und sie korrekt wieder anzuschließen.

Schritt 11

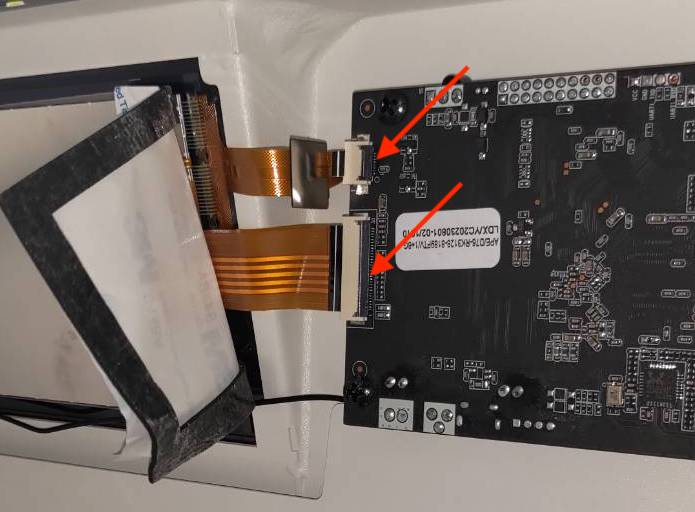

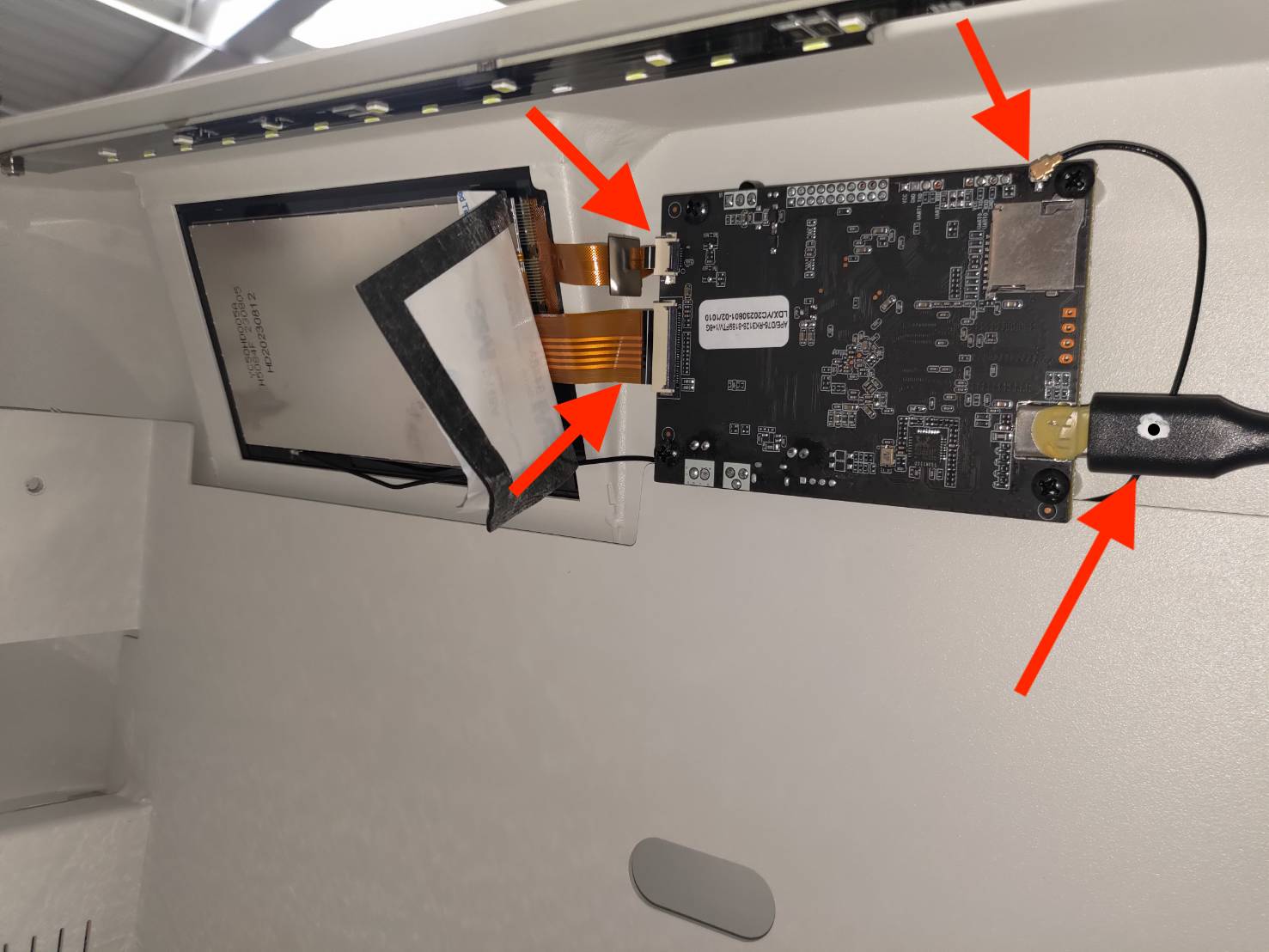

Entfernen Sie die Flachbandkabel, das USB-C-Kabel und die WLAN-Antenne.
Beachten Sie, dass die Flachbandkabel mit Verriegelungen gesichert sind. Öffnen Sie diese, um die Kabel zu entfernen.

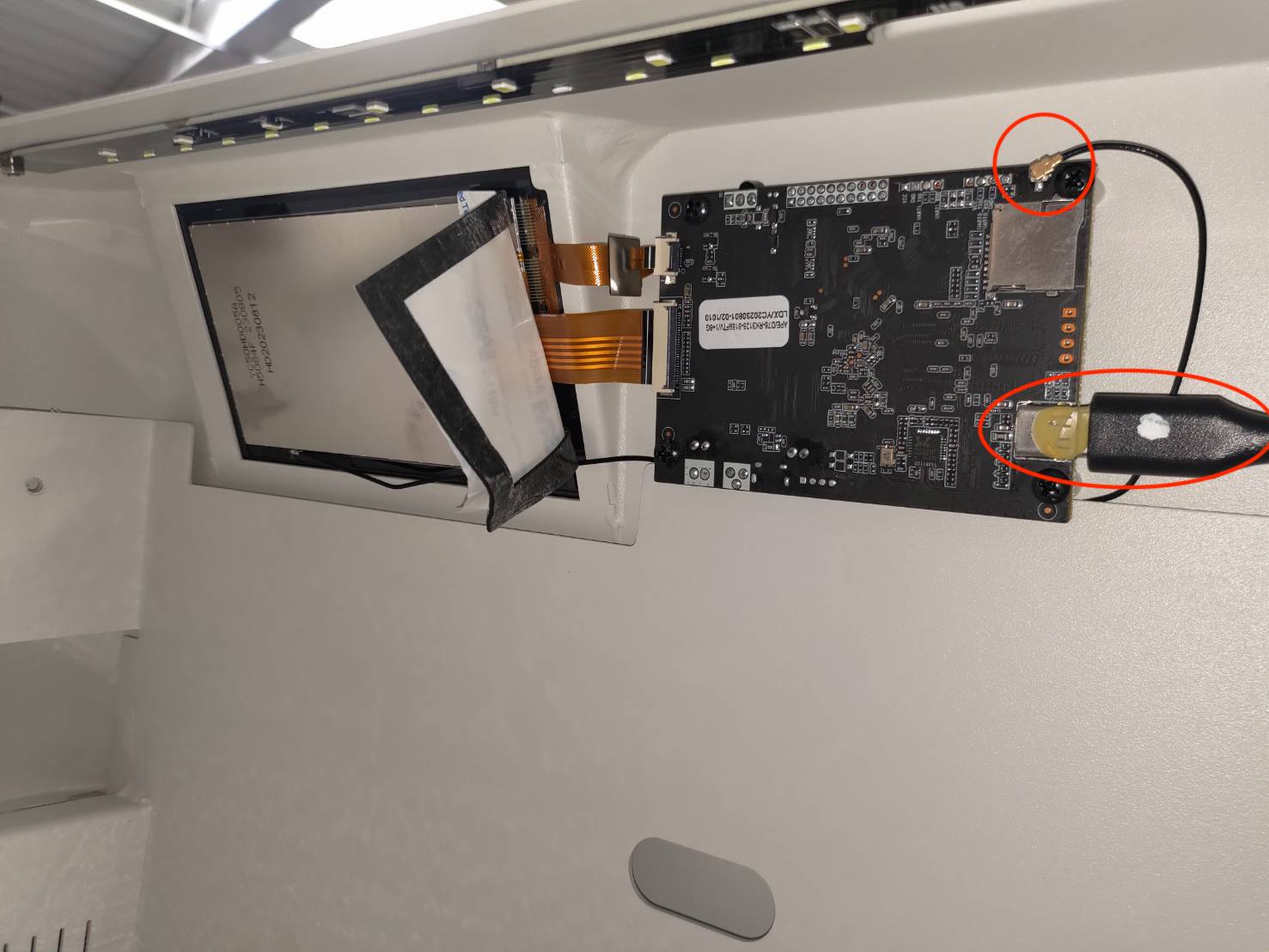

Positionen von USB-C & WLAN-Antenne:

Alles entfernt:

Schritt 12

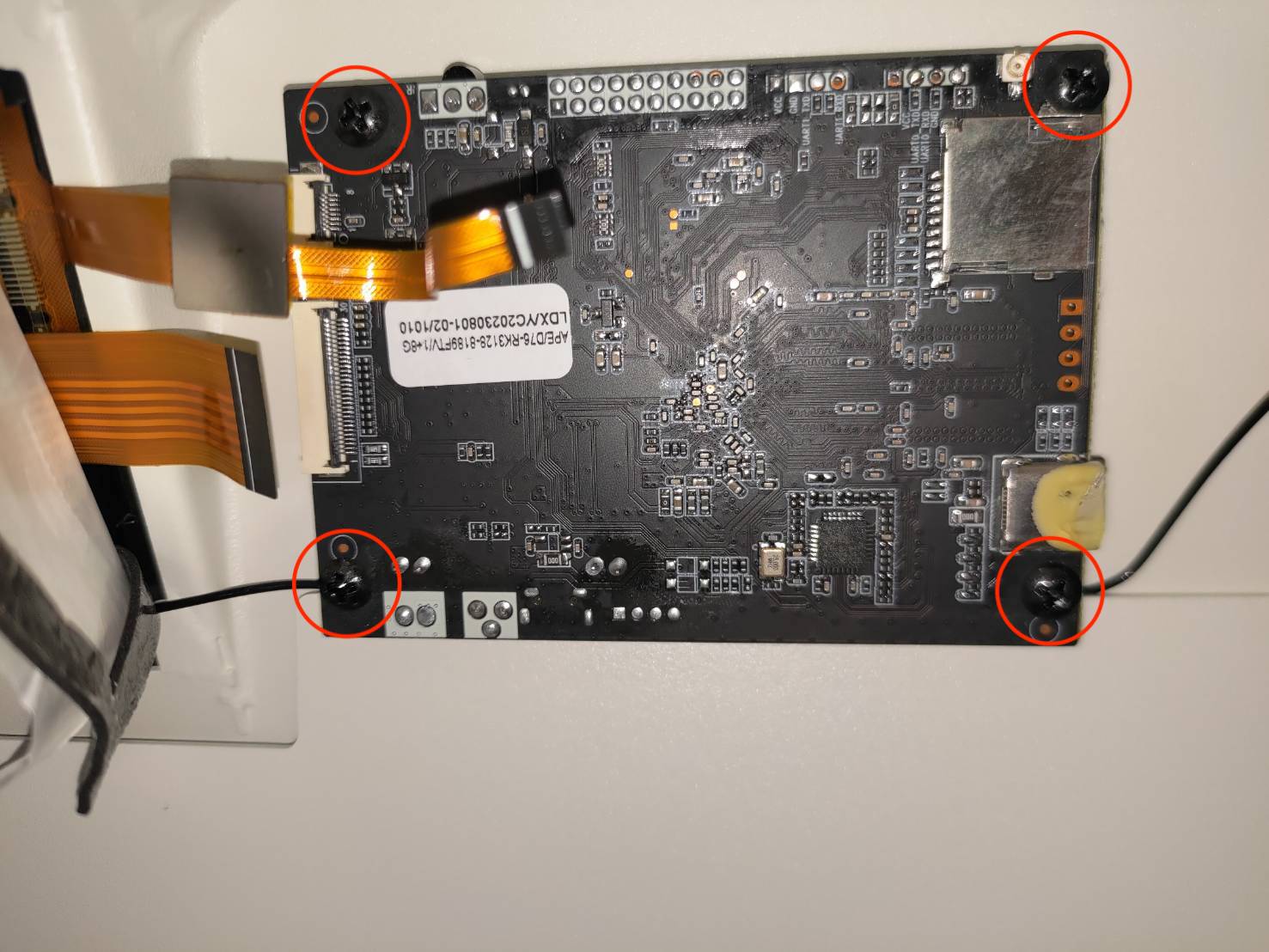

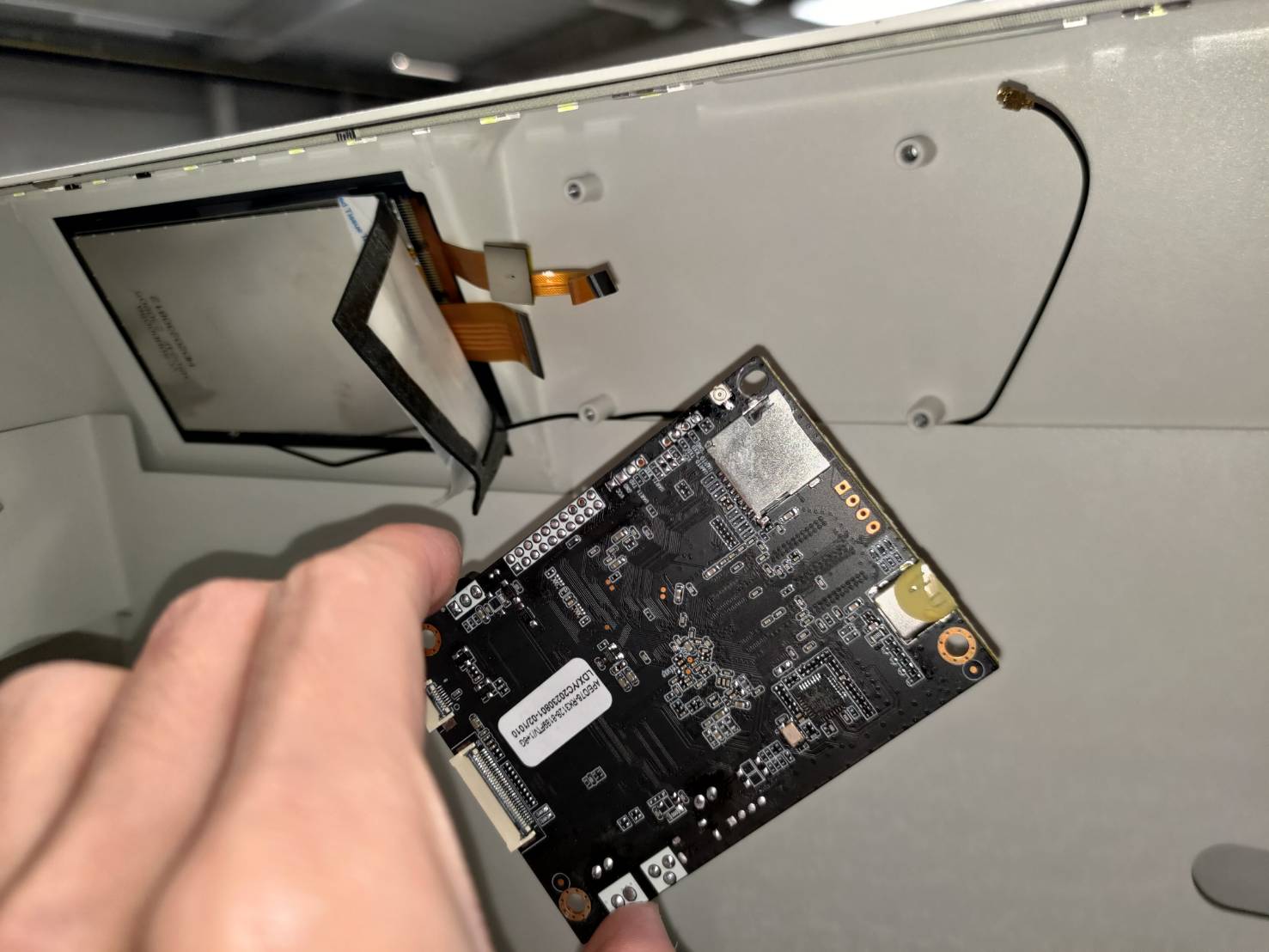

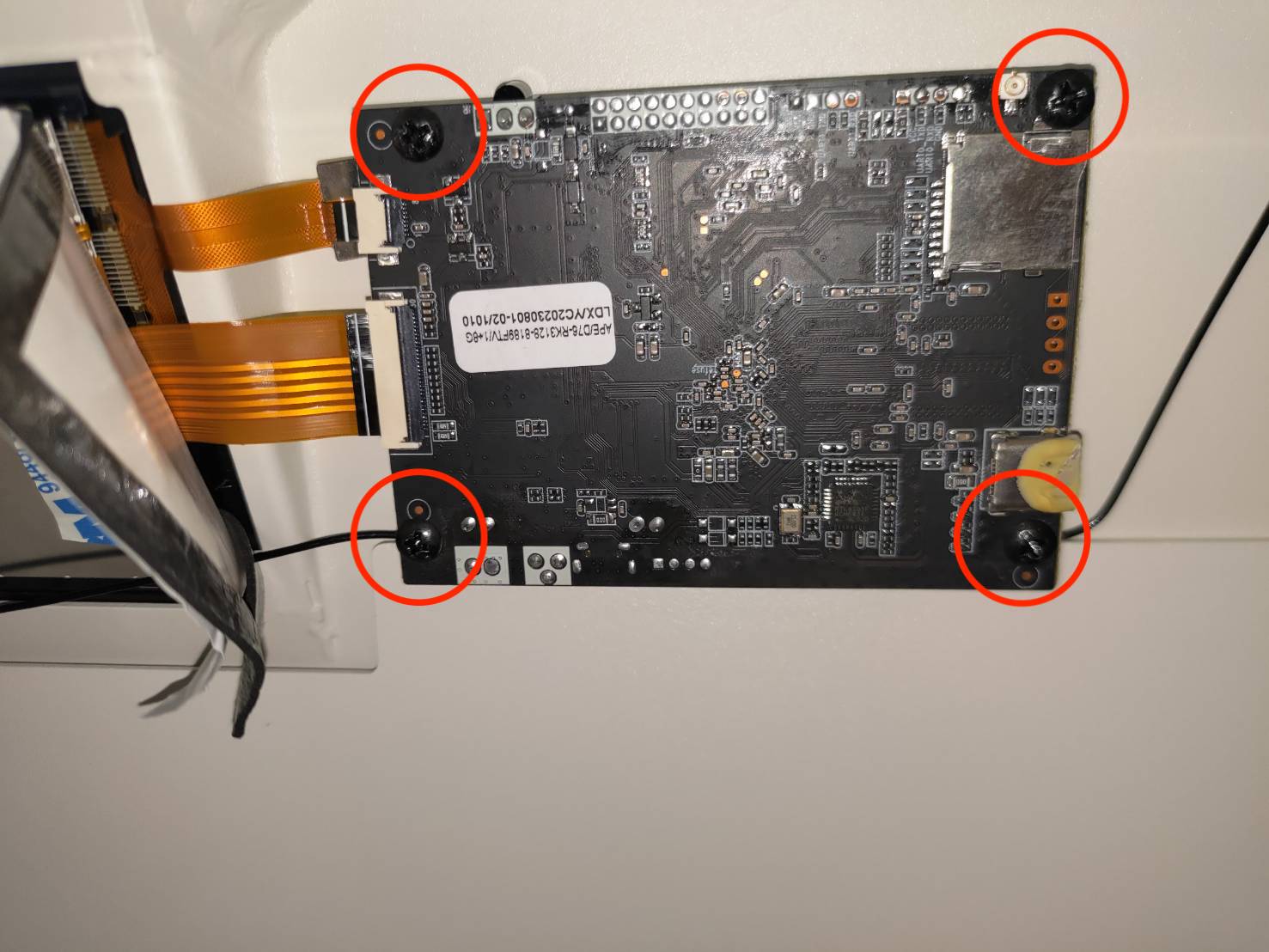

Lösen Sie diese Kreuzschlitzschrauben, um die RK-Platine zu entfernen.

Schritt 13

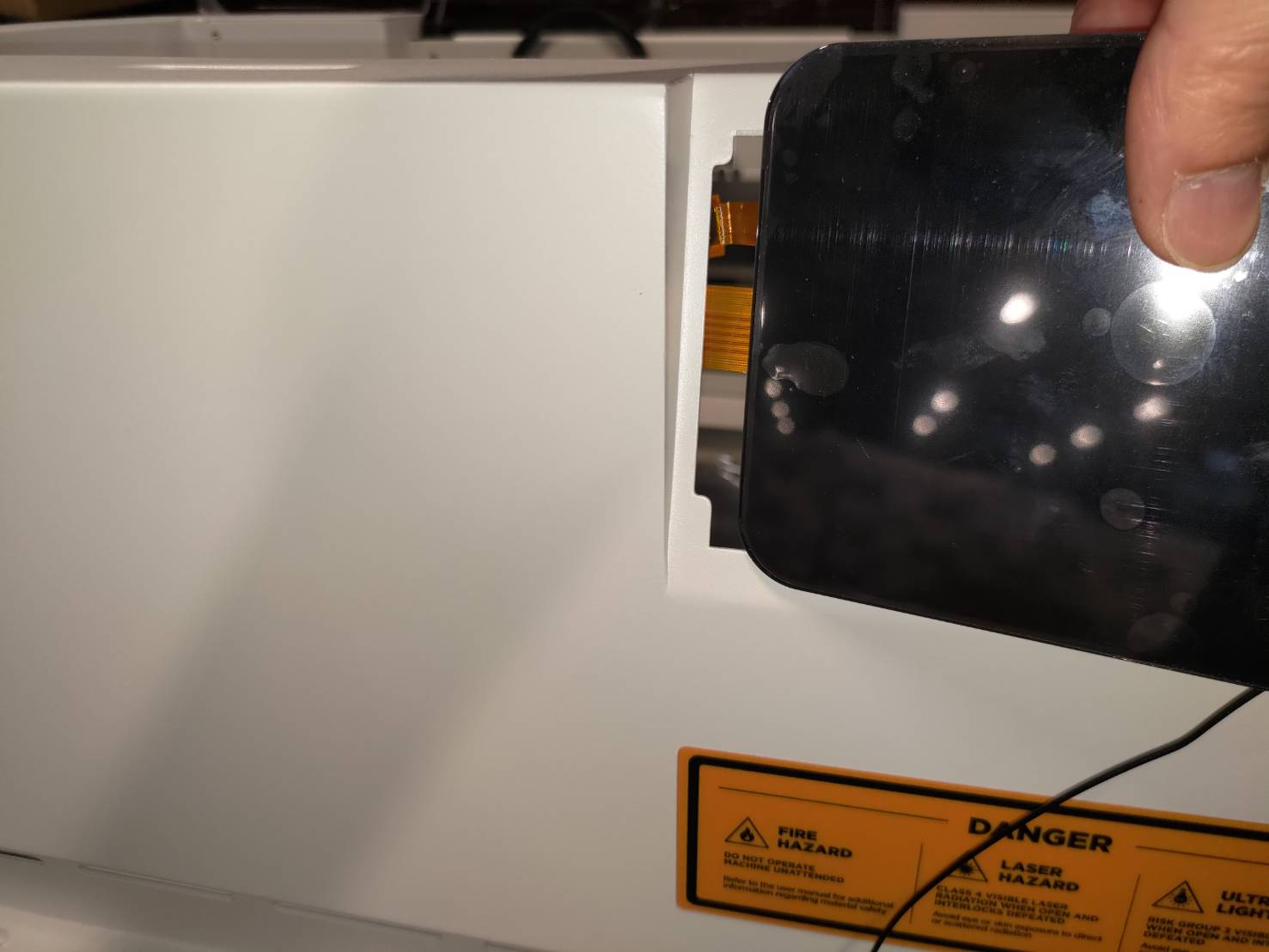

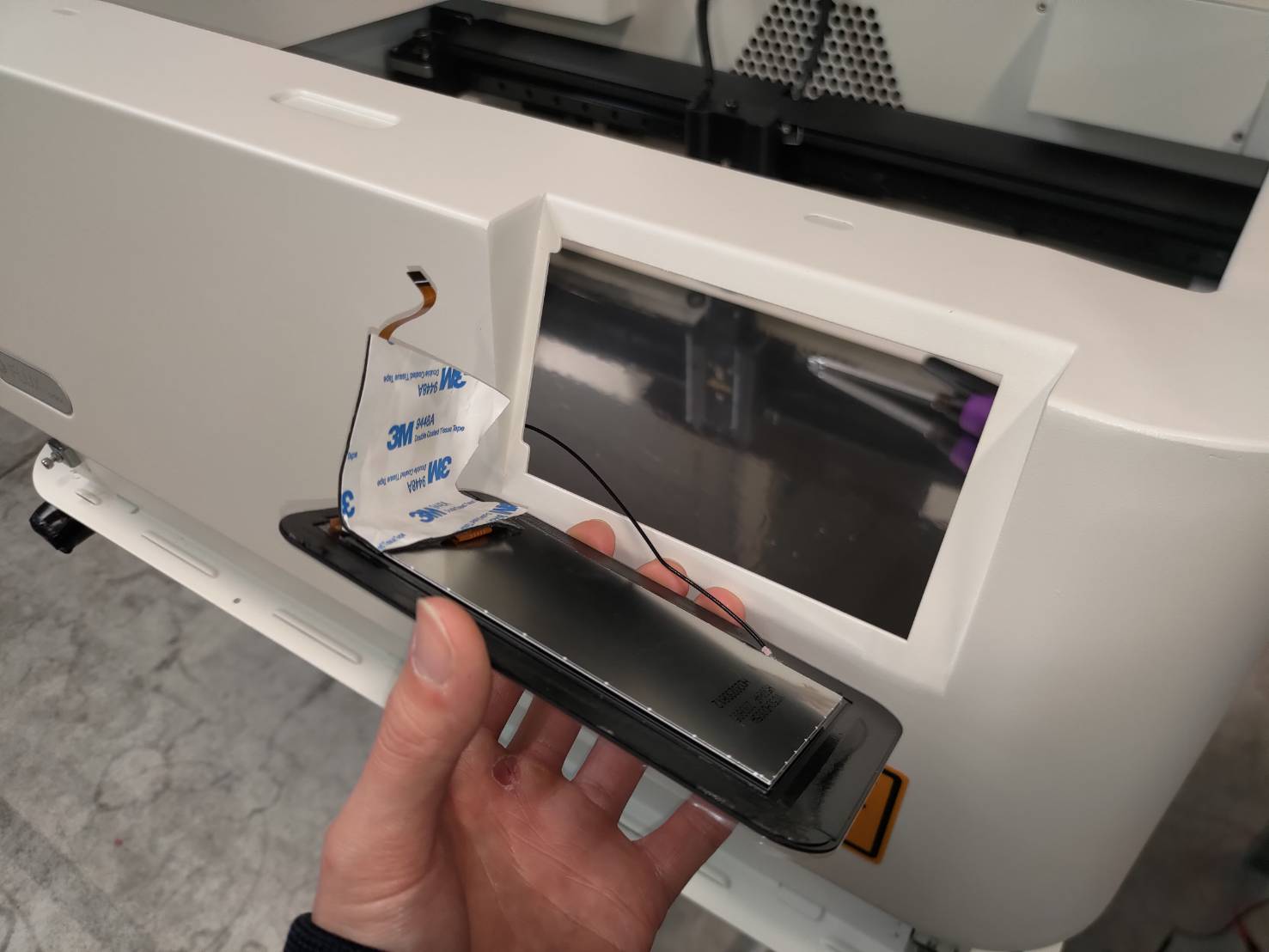

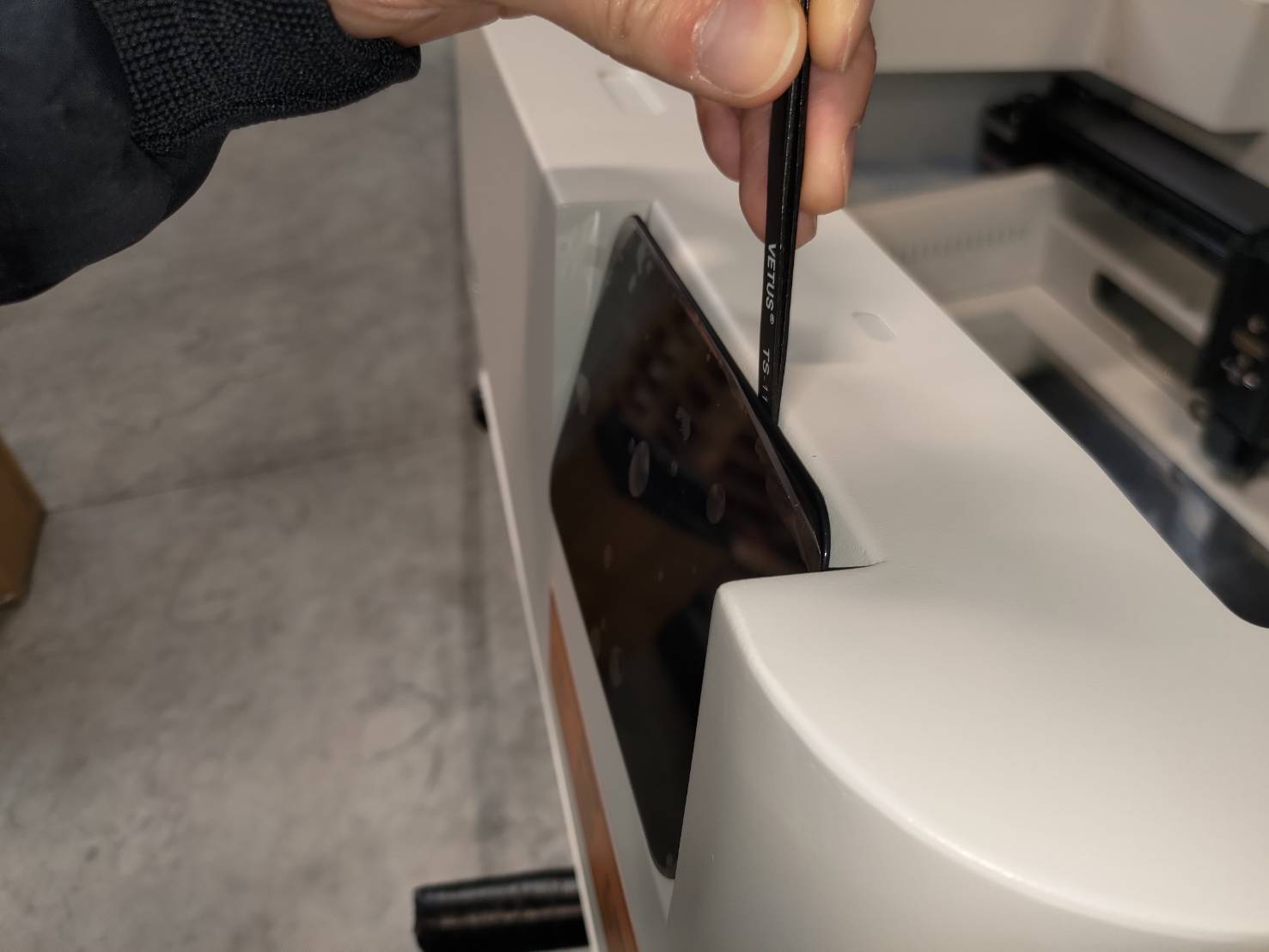

Verwenden Sie einen Spatel oder Flachschraubendreher, um den Bildschirm vorsichtig herauszuhebeln.

Schritt 14

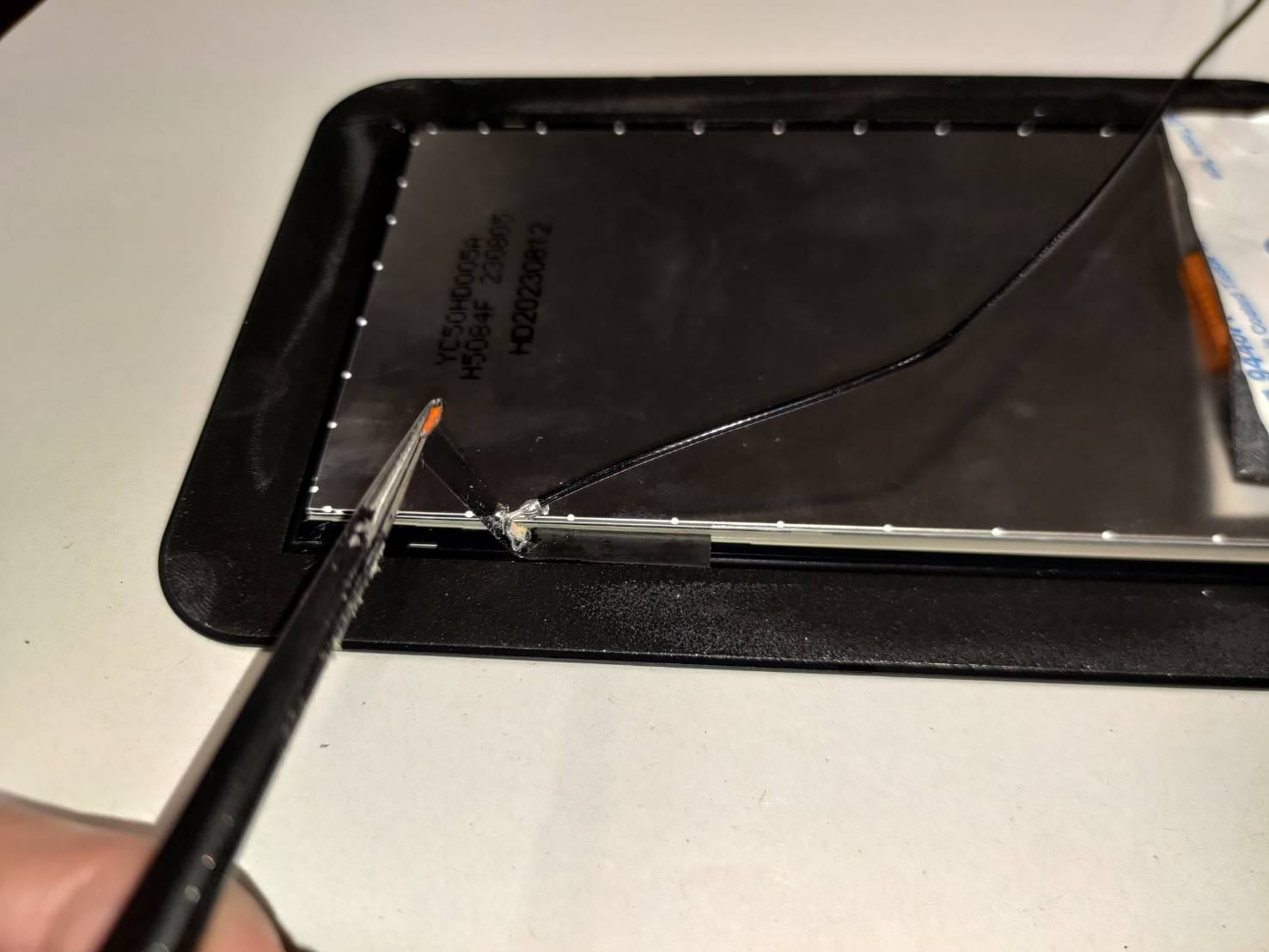

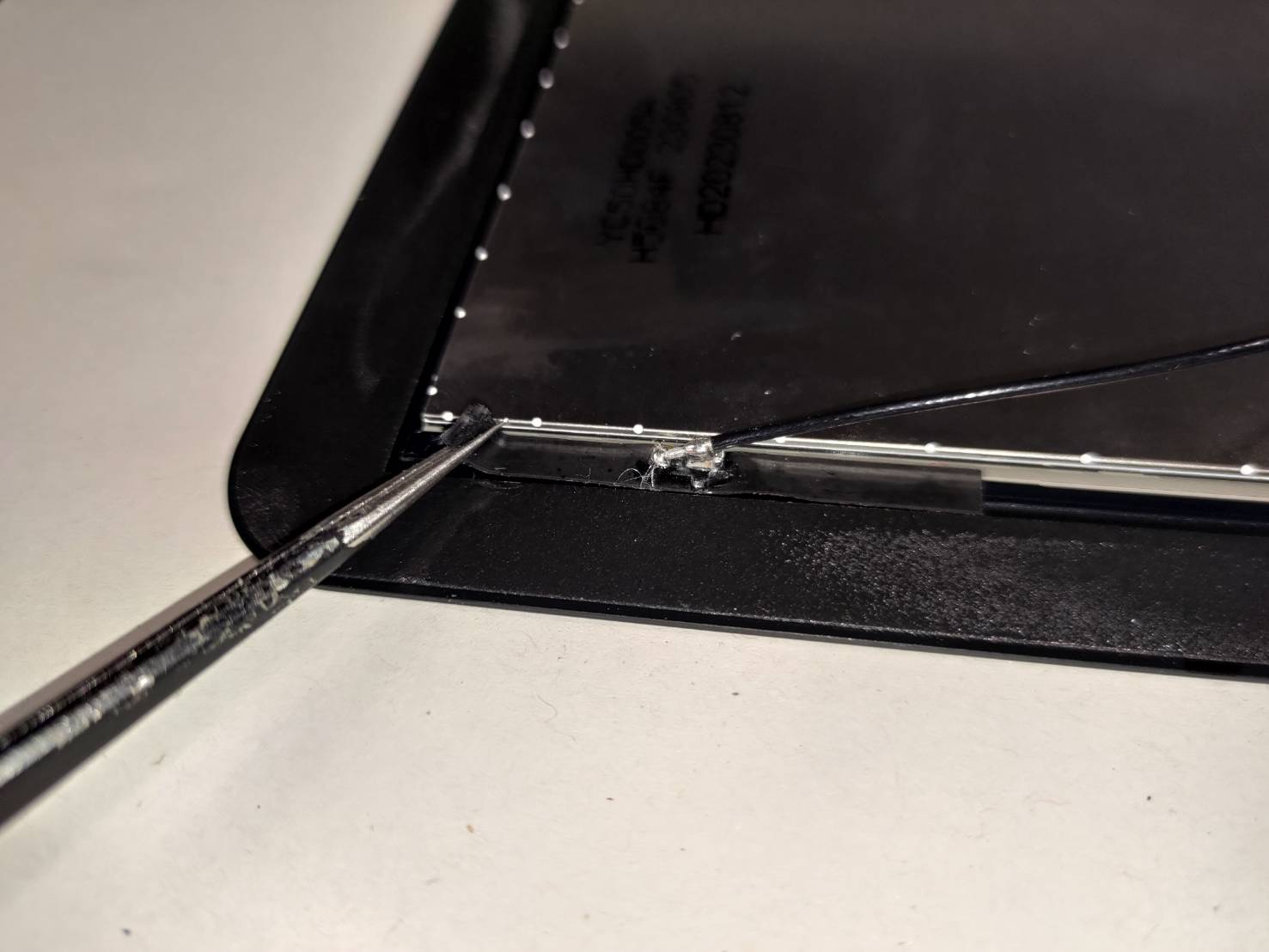

Entfernen Sie mit einer Pinzette die WLAN-Antenne samt Klebeband vom alten Bildschirm und bewahren Sie sie für die spätere Verwendung auf.

Schritt 15

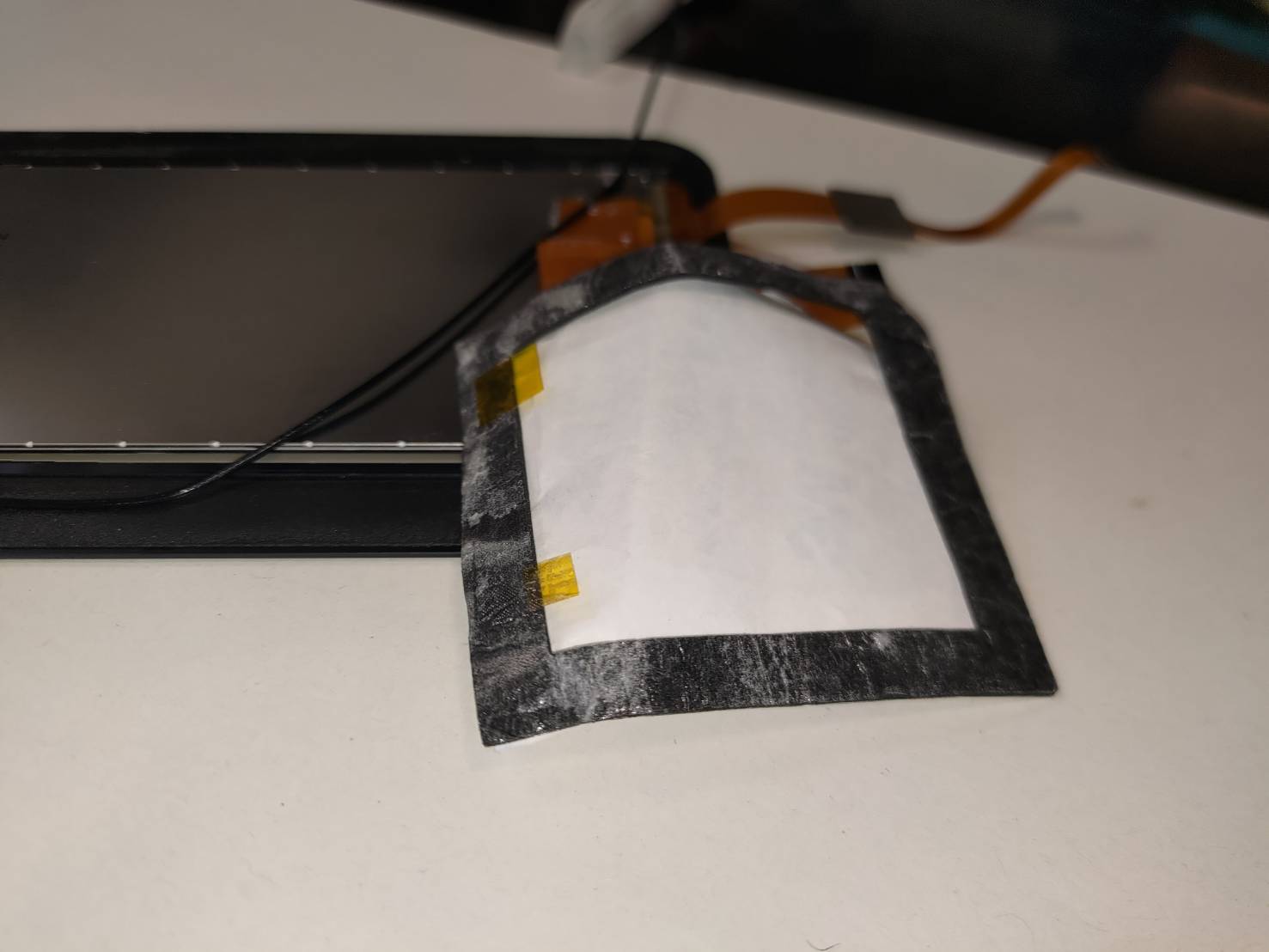

Entfernen Sie das 3M-Schaumstoffklebeband und bewahren Sie es für die spätere Verwendung auf
(Falls der neue Bildschirm bereits mit Schaumstoffklebeband ausgestattet ist, überspringen Sie diesen Schritt.)

Schritt 16

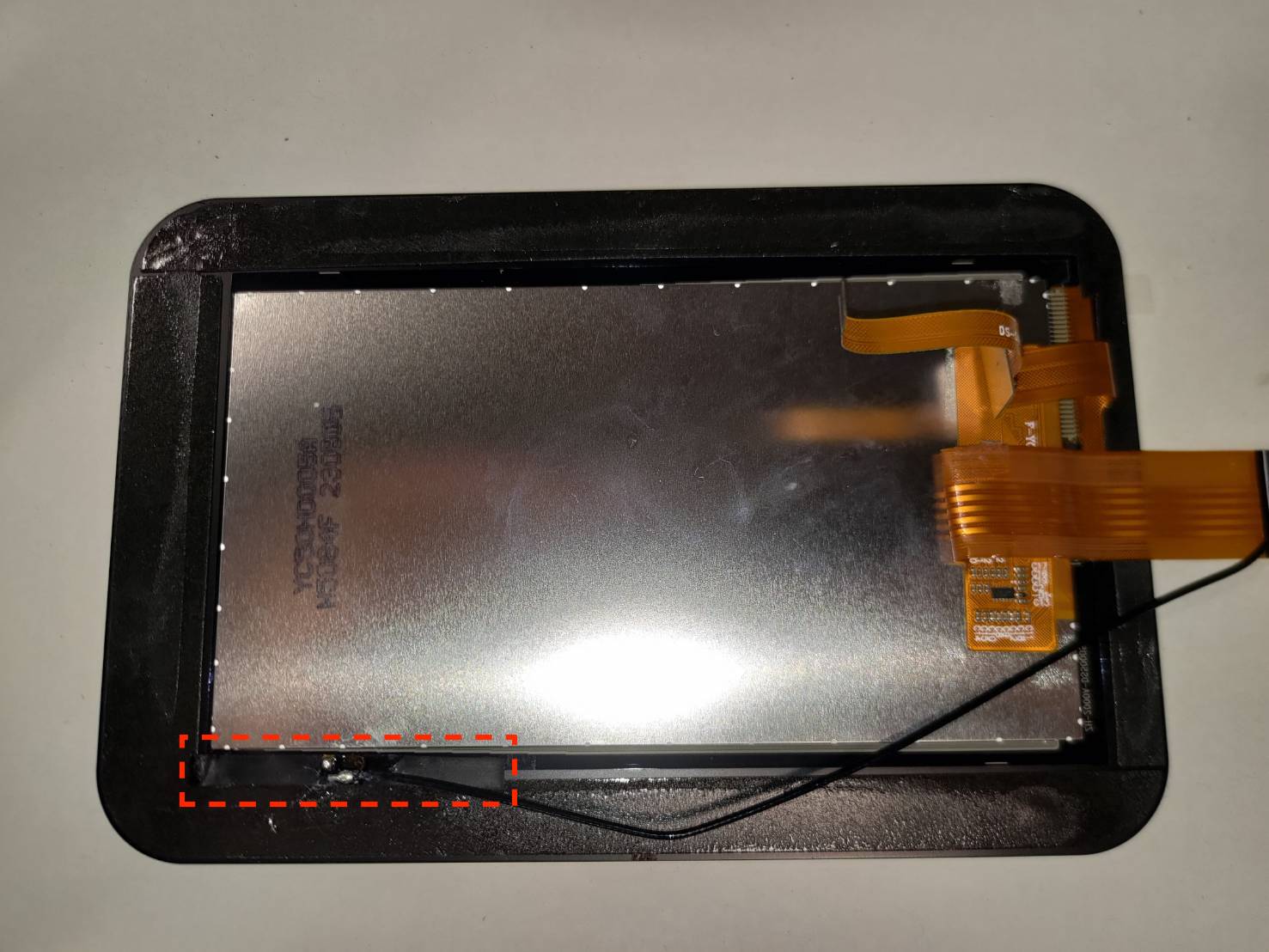

Platzieren Sie die WLAN-Antenne in der linken unteren Ecke des neuen Bildschirms.

Schritt 17

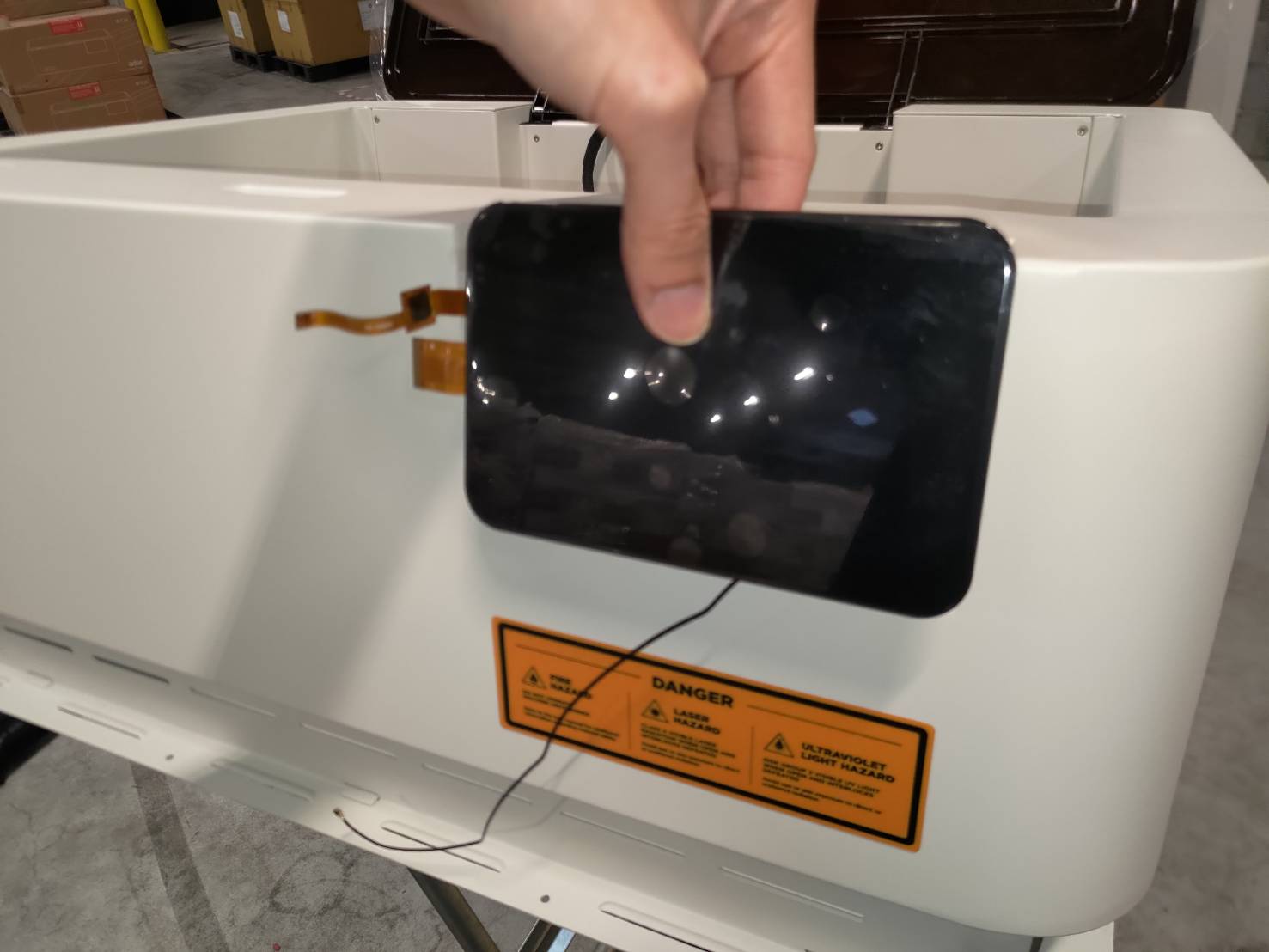

Entfernen Sie die Schutzfolie vom neuen Bildschirm. Setzen Sie ihn in den Rahmen ein.
Die Ausrichtung ist wie im Foto unten dargestellt, wobei sich die Kabel auf der linken Seite (RK-Platinenseite) befinden müssen.

Schritt 18

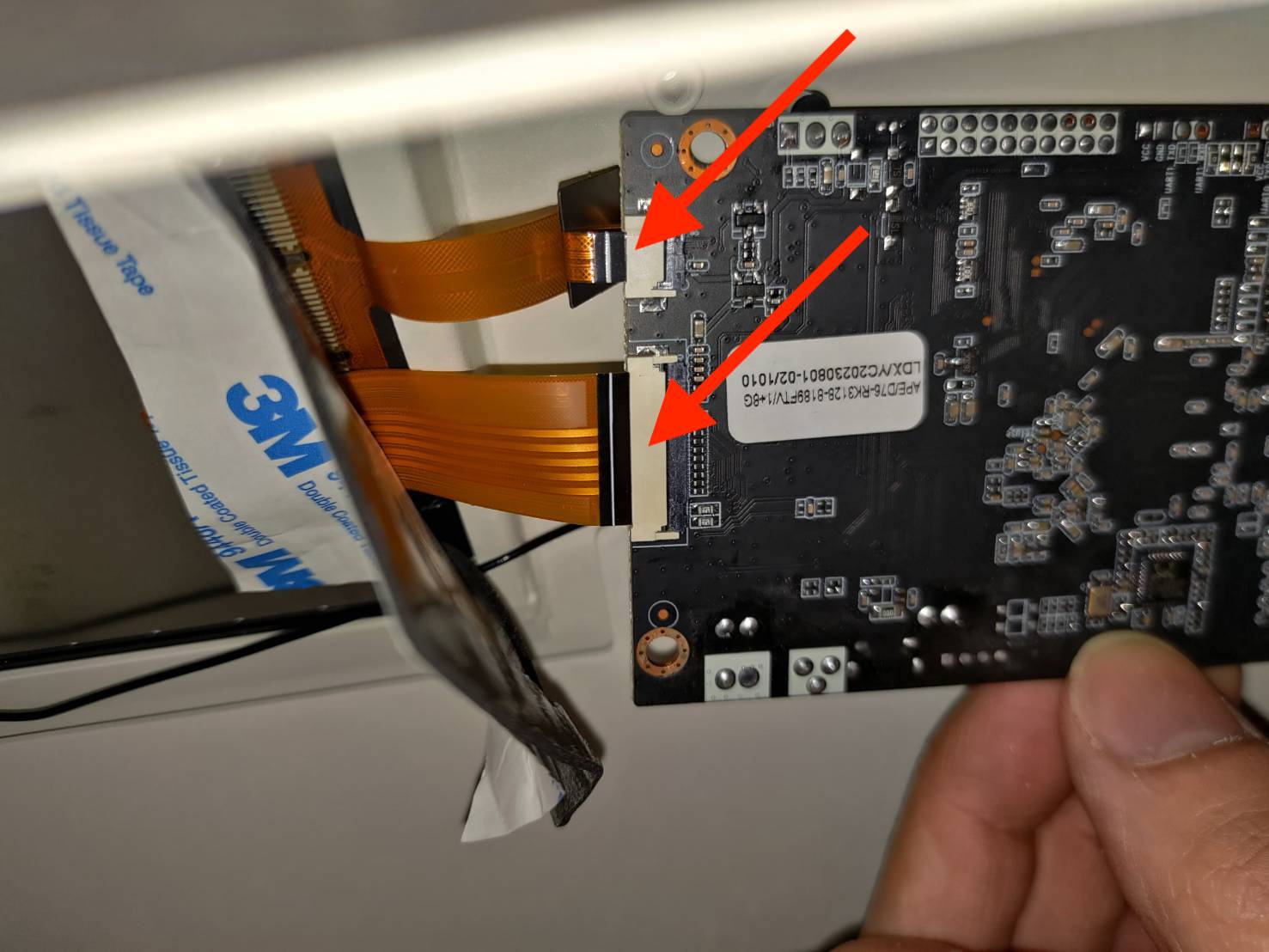

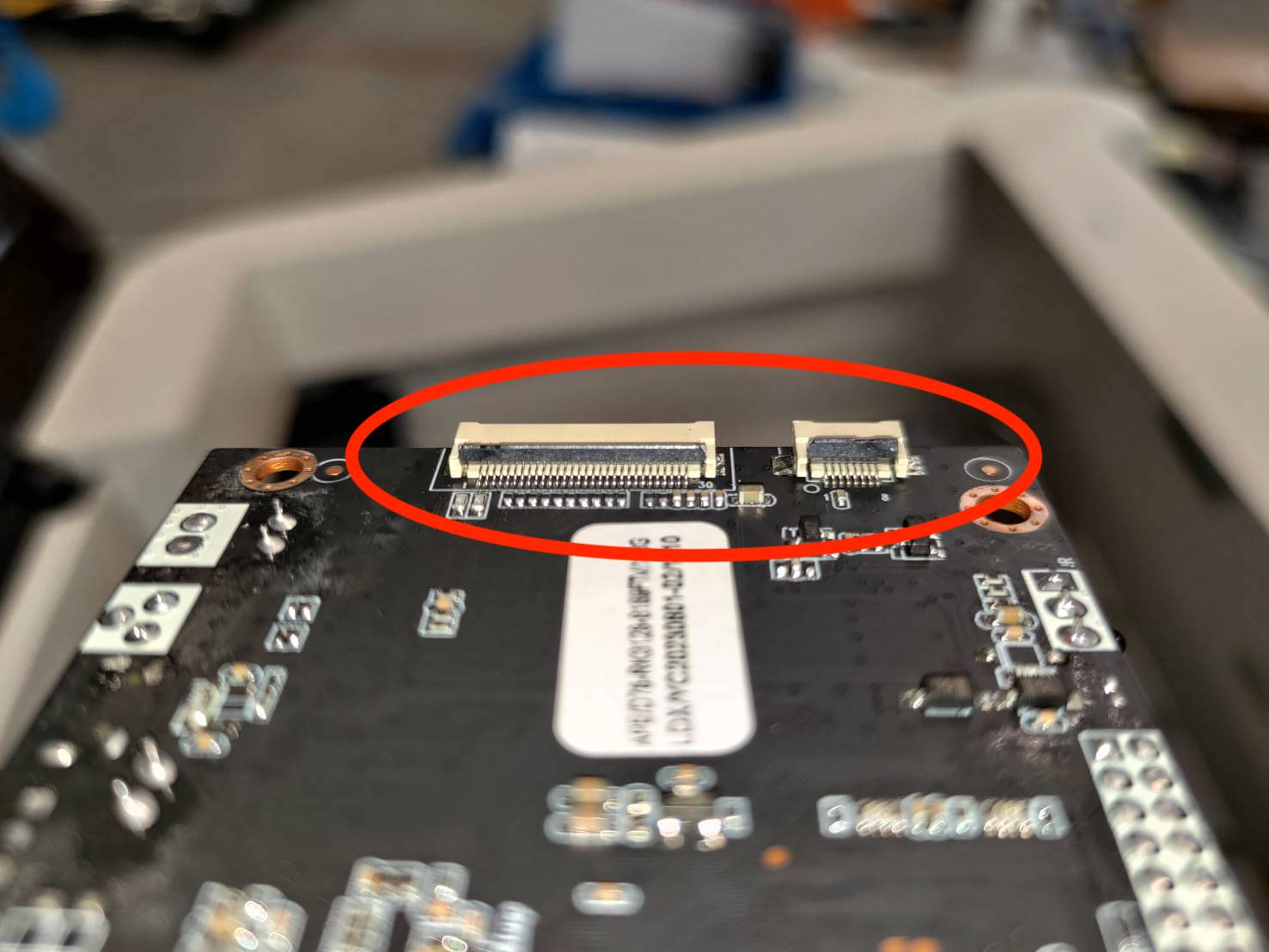

Führen Sie die Flachbandkabel in die neue RK-Platine ein.
Beachten Sie, dass die Anschlüsse auf der Platine geöffnet sein müssen, um die Kabel einzuführen.

Schritt 19

Schrauben Sie die Schrauben wieder fest, um die neue RK-Platine zu fixieren.

Schritt 20

Schließen Sie den USB-C-Anschluss und die WLAN-Antenne an.
Beachten Sie, dass der USB-C-Anschluss in der ursprünglichen Ausrichtung wie auf dem Foto gezeigt angeschlossen werden muss Schritt 10.

Schritt 21

Bringen Sie das 3M-Schaumstoffklebeband wieder an der ursprünglichen Position an.

Schritt 22

Setzen Sie den oberen Rahmen wieder in seine Position ein.
Beachten Sie, dass die markierten Schraubenlöcher zum Arbeitsbereich ausgerichtet sein müssen.

Wiederherstellung des Rahmens:

Schritt 23

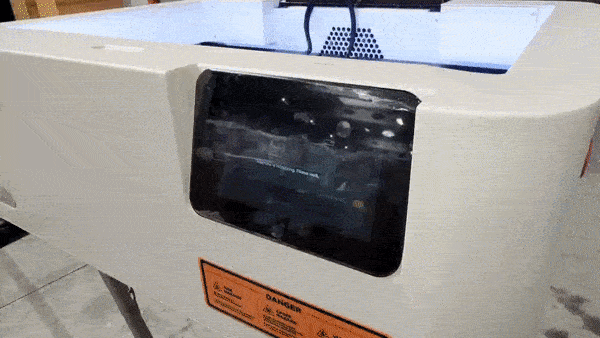

Schalten Sie die Maschine ein und testen Sie die Touchscreen-Funktion
(Bitte achten Sie darauf, nicht die Taste "Control" zu drücken)

Falls der Bildschirm nichts anzeigt, stecken Sie bitte die Flachbandkabel erneut ein.
Schritt 7 - Schritt 12 >> Heben Sie den Rahmen an und entfernen Sie die RK-Platine.
Schritt 18 - Schritt 22 >> Schließen Sie das Kabel wieder an, setzen Sie die RK-Platine erneut ein und schalten Sie das Gerät ein.

Wenn es sich normal einschalten lässt, aber die Touchfunktion nicht funktioniert, überprüfen Sie bitte die Ausrichtung des USB-C-Steckers. (Schritt 7 & Schritt 20)

Schritt 24

Ziehen Sie die seitlichen Schrauben fest.

Schritt 25

Schalten Sie das Gerät aus und drehen Sie es um. Ziehen Sie alle Schrauben an der Unterseite fest.
Bitte beachten Sie, dass der markierte Fuß und die Schraube sich in der Nähe der USB-Anschlüsse befinden müssen.

Hinweis:
Es empfiehlt sich, die Schrauben zunächst nicht vollständig anzuziehen, da einige möglicherweise nicht richtig ausgerichtet sind und sich nicht einsetzen lassen. Es wird daher empfohlen, alle Schrauben erst dann festzuziehen, wenn sie alle eingesetzt wurden.

Schritt 26

Drehen Sie das Gerät um. Bewegen Sie den Modulträger, um zu prüfen, ob er sich frei bewegen lässt.

Wenn sich der Träger problemlos bewegen lässt, ist der Austausch erfolgreich abgeschlossen.

Wenn der Träger klemmt oder sich nicht vollständig zum Lüfter hin schieben lässt, fahren Sie bitte mit Schritt 27.

Schritt 27

fort. Versuchen Sie, die Schraube des Gummifußes in der Nähe der USB-Anschlüsse zu lösen und bewegen Sie den Modulträger erneut.
