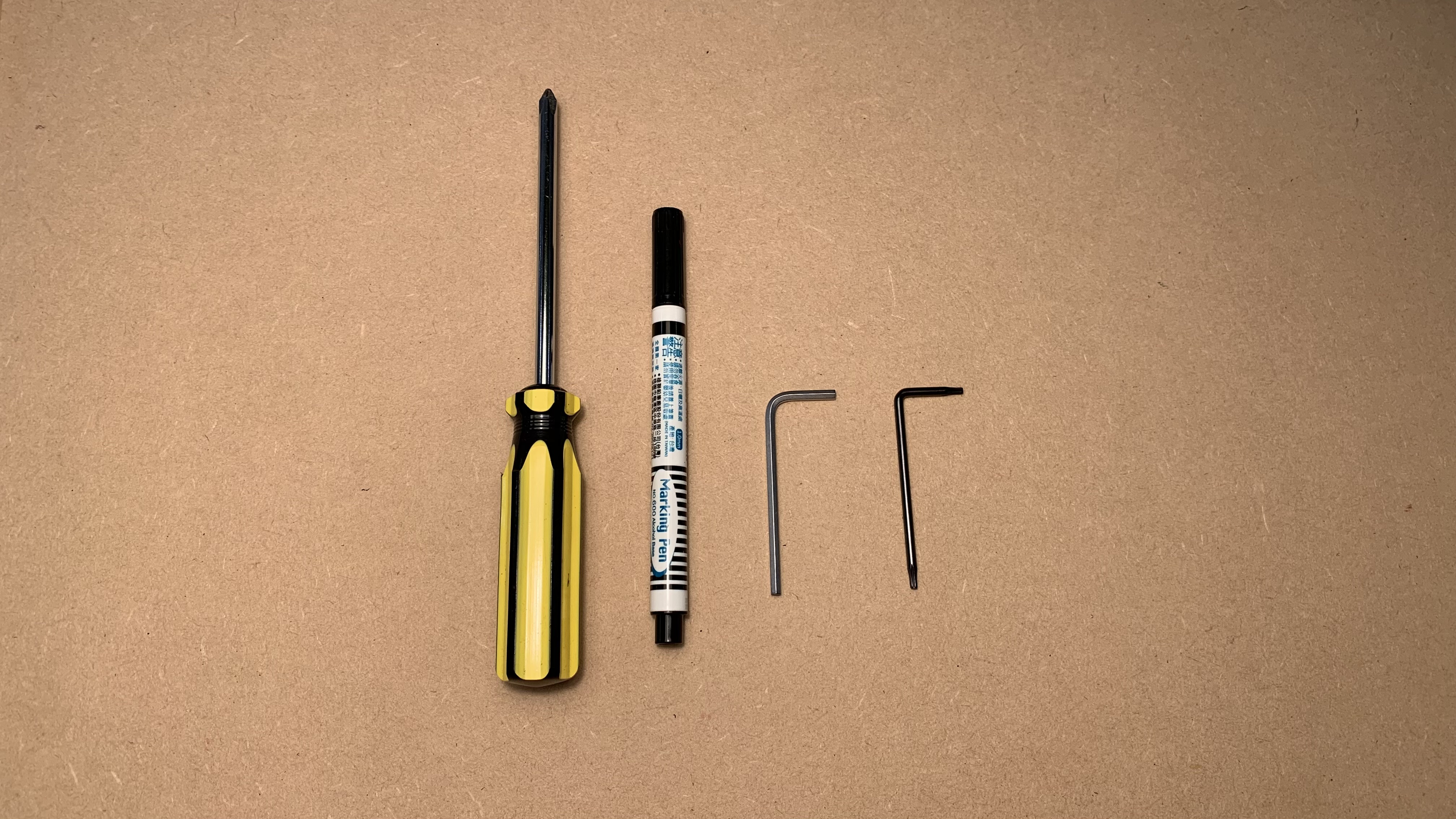

Werkzeuge

1	Torx T8 Schraubendreher
2	3mm Inbusschlüssel
3	Kreuzschlitzschraubendreher
4	Markierstift

Schritt 0 - Daten vom Ador herunterladen

⚠︎ Wenn Ihr Gerät nicht normal startet oder keine Verbindung zum Computer herstellen kann, bitte den Kundendienst kontaktieren um die Daten zu erhalten.

Firmware aktualisieren auf Version 5.1.17 oder höher.
Beam Studio auf Version 2.3.1 oder höher aktualisieren.

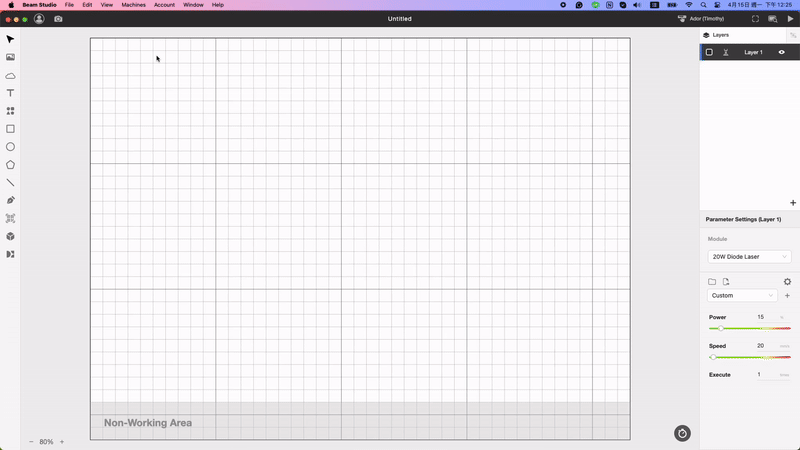

Wählen Sie "Maschine → Maschinenname → Kamerakalibrierungsdaten → Daten herunterladen."

Die heruntergeladene Datei wird im .zip Format vorliegen und nach dem Namen Ihres Geräts benannt sein.
Beispiel: Ador (Timothy).zip. 下載照片.gif

Schritt 1

Schalten Sie das Gerät aus, entfernen Sie das Netzkabel und drehen Sie das Gerät um.

Schritt 2

Markieren Sie den Gummifuß und die Schraube in der Nähe des USB-Anschlusses.
Die Markierung dient dazu, diese kürzere Schraube des Fußes an der richtigen Position wieder einzusetzen.

Schritt 3

Lösen Sie diese Schrauben an der Unterseite.
(6x T8-Schrauben & 4x 3mm Inbusschrauben)

Schritt 4

Drehen Sie das Gerät um und lösen Sie die seitlichen Schrauben (2x T8-Schrauben)

Schritt 5

Markieren Sie die Schraubenlöcher auf beiden Seiten mit einem Stift.
Dies dient dazu, Sie daran zu erinnern, dass die markierten Seiten bei der Montage zum Arbeitsbereich zeigen sollen.

Schritt 6

Schieben Sie den Modulsitz bis zum Anschlag in Richtung des Lüfters.

Schritt 7

Heben Sie den oberen Rahmen mit beiden Händen an und setzen Sie ihn auf die Stehbolzen.
(Achten Sie darauf, dass keine Kabel zwischen den Rahmen eingeklemmt werden.)

Beispiel für einen auf den Stehbolzen sitzenden Rahmen:

Beispielvideo zum Anheben (Das Video wurde im Inneren der Maschine aufgenommen):

Schritt 8

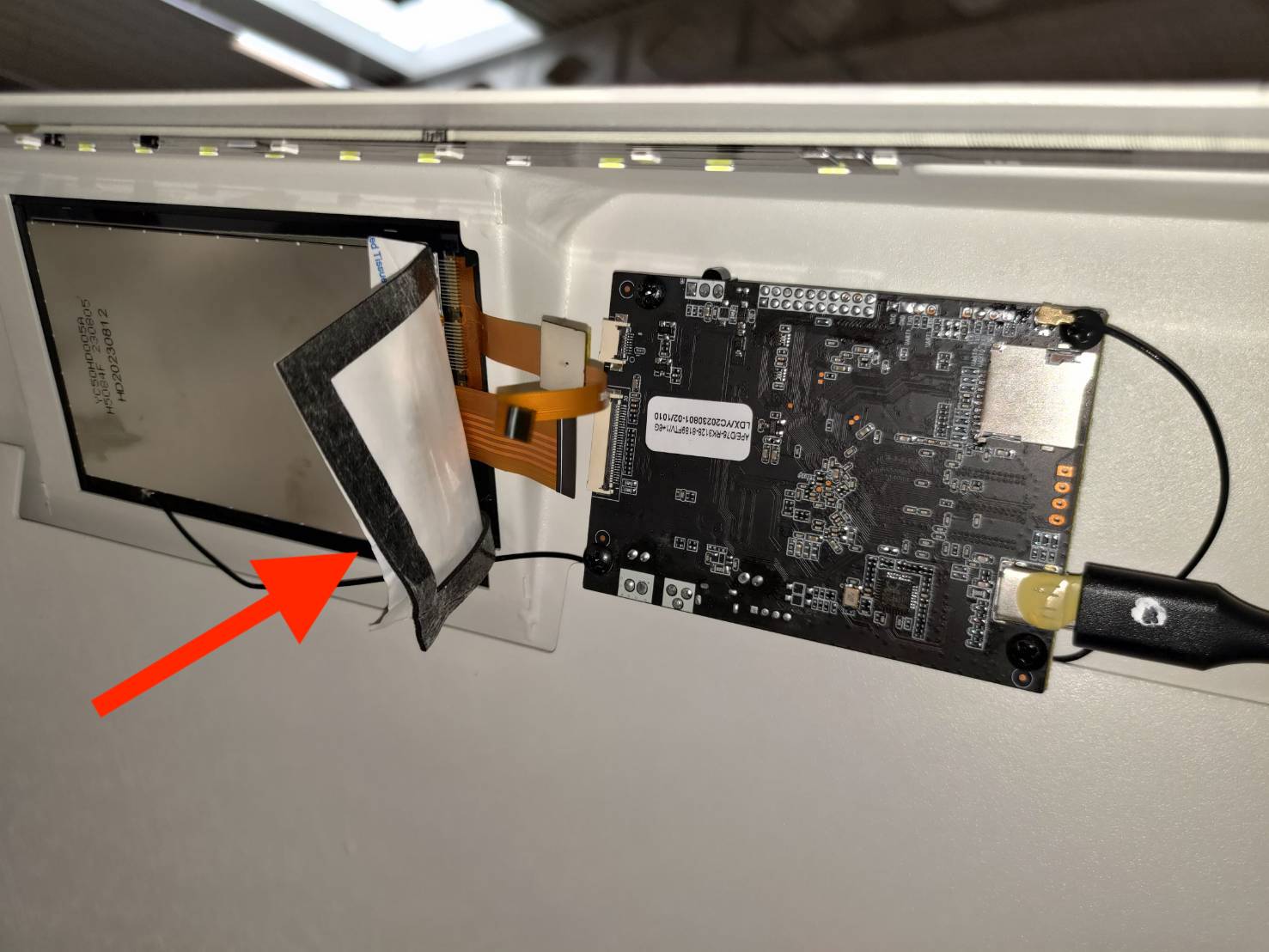

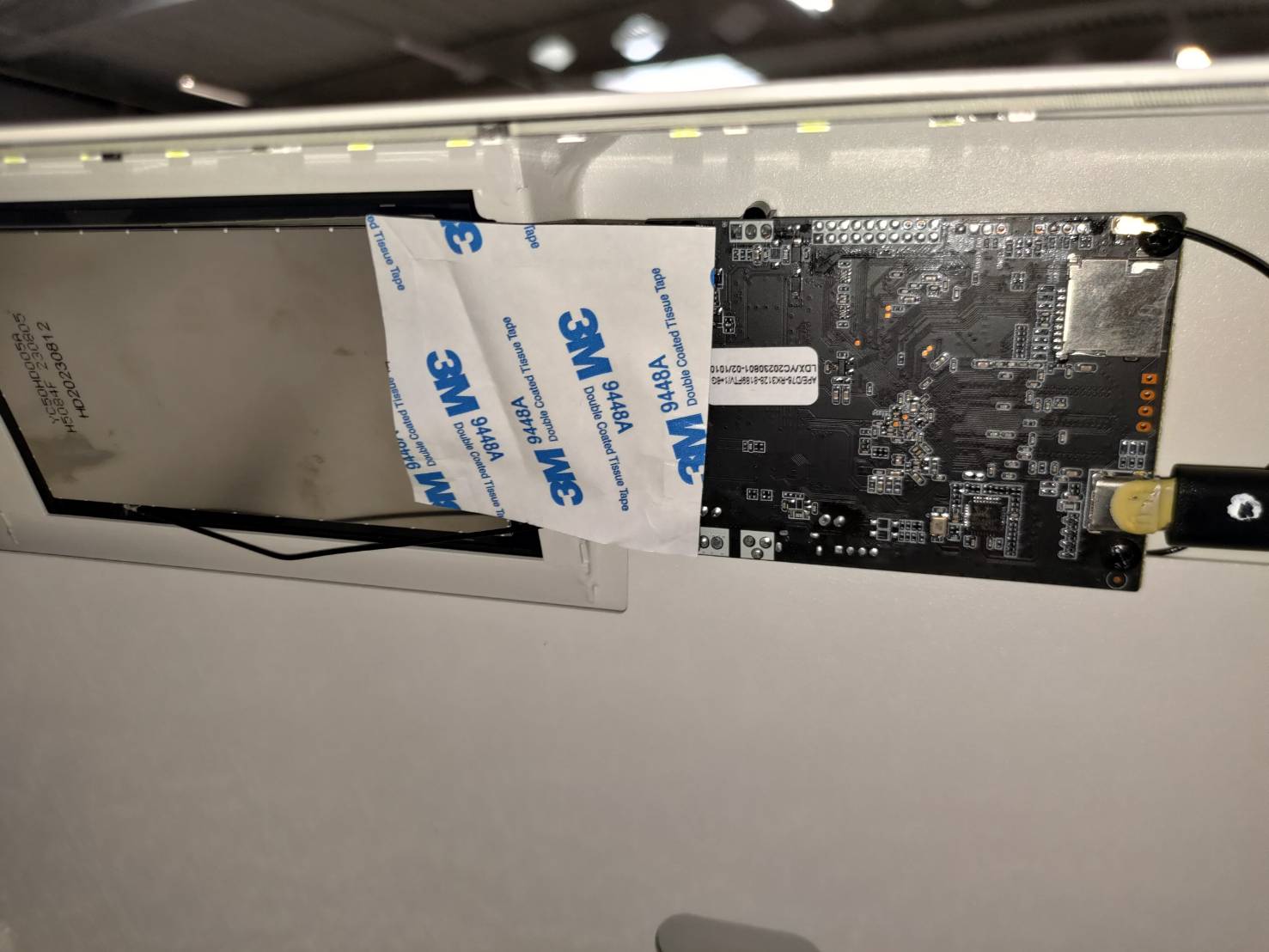

Falten Sie das 3M-Schaumstoffklebeband in Richtung des Bildschirms.

Schritt 9

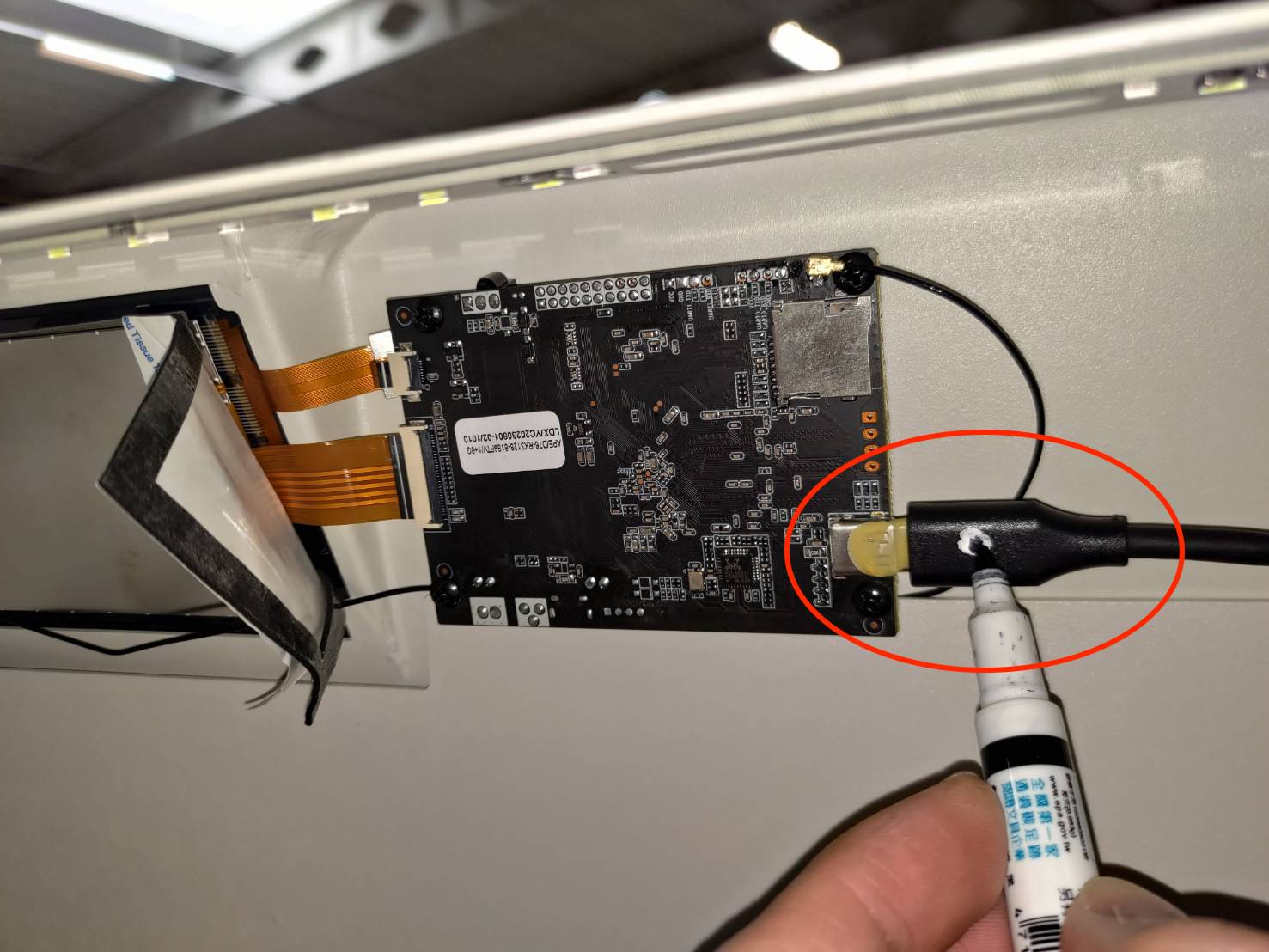

Markieren Sie das USB-C-Kabel.
Dies ist notwendig, da das USB-C-Kabel in der richtigen Ausrichtung eingesteckt werden muss. Durch die Markierung können Sie bei der Montage die ursprüngliche Ausrichtung erkennen. (Die markierte Seite sollte zum Arbeitsbereich zeigen.)

Schritt 10

Machen Sie ein Foto, um die ursprünglichen Positionen aller Kabel zu dokumentieren.
Dies soll Ihnen helfen, sich an die Positionen der Kabel zu erinnern, um sie später korrekt wieder anzuschließen.

Schritt 11

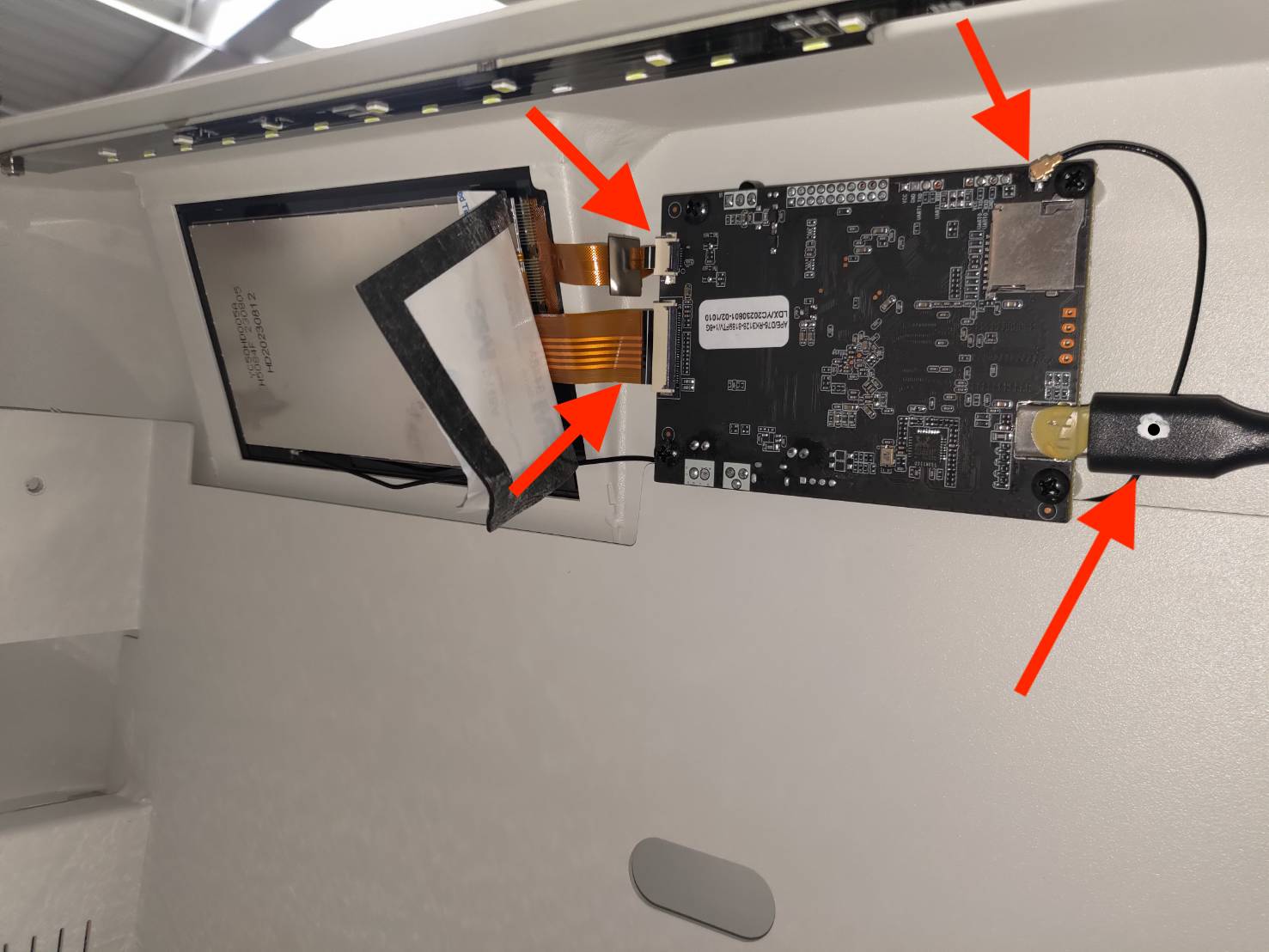

Entfernen Sie die Flachbandkabel, das USB-C-Kabel und die WLAN-Antenne.
Bitte beachten Sie, dass die Flachbandkabel mit Verriegelungen gesichert sind. Öffnen Sie diese, um die Flachbandkabel zu entfernen.

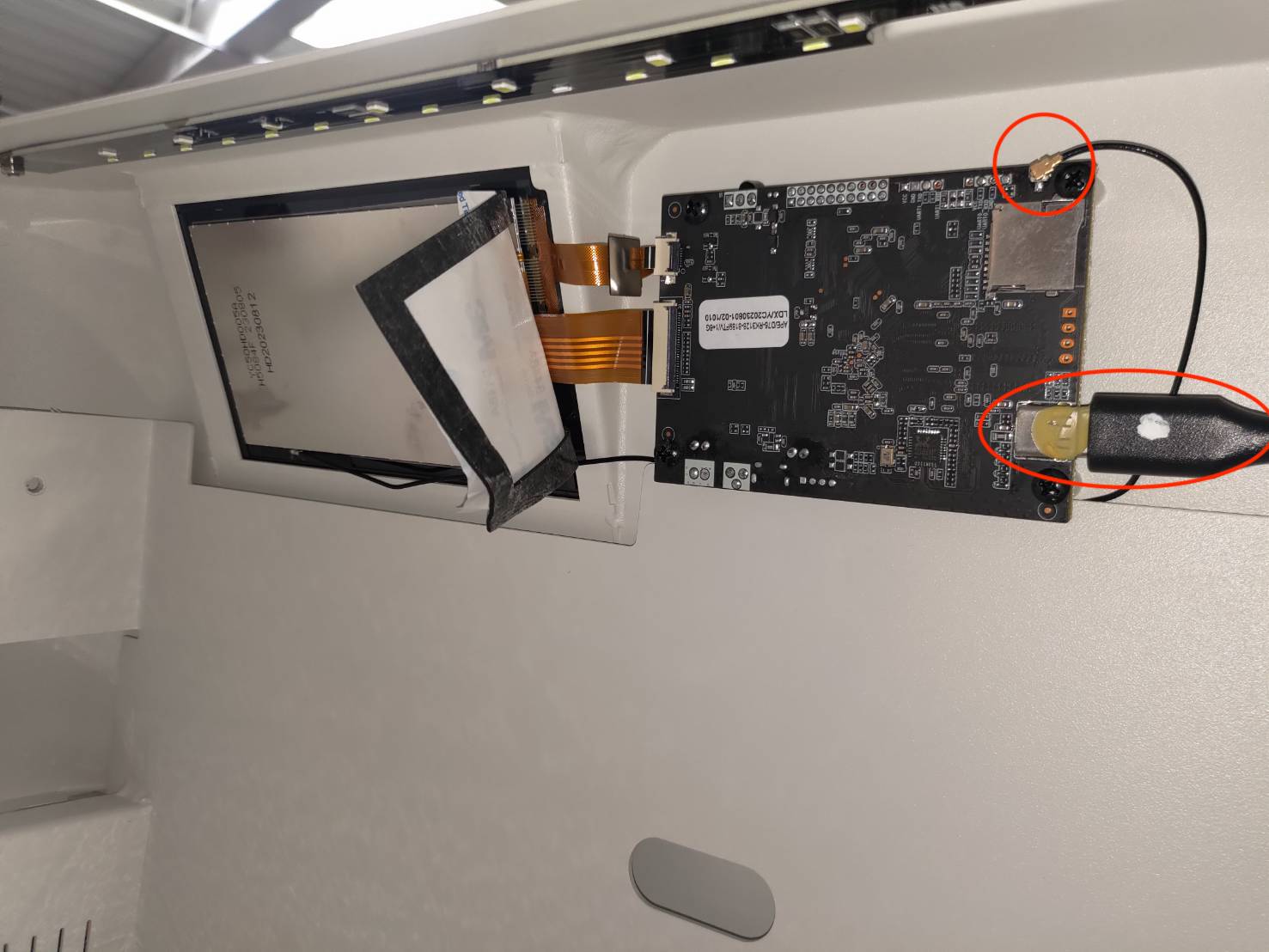

Positionen von USB-C & WLAN-Antenne:

Alles entfernt:

Schritt 12

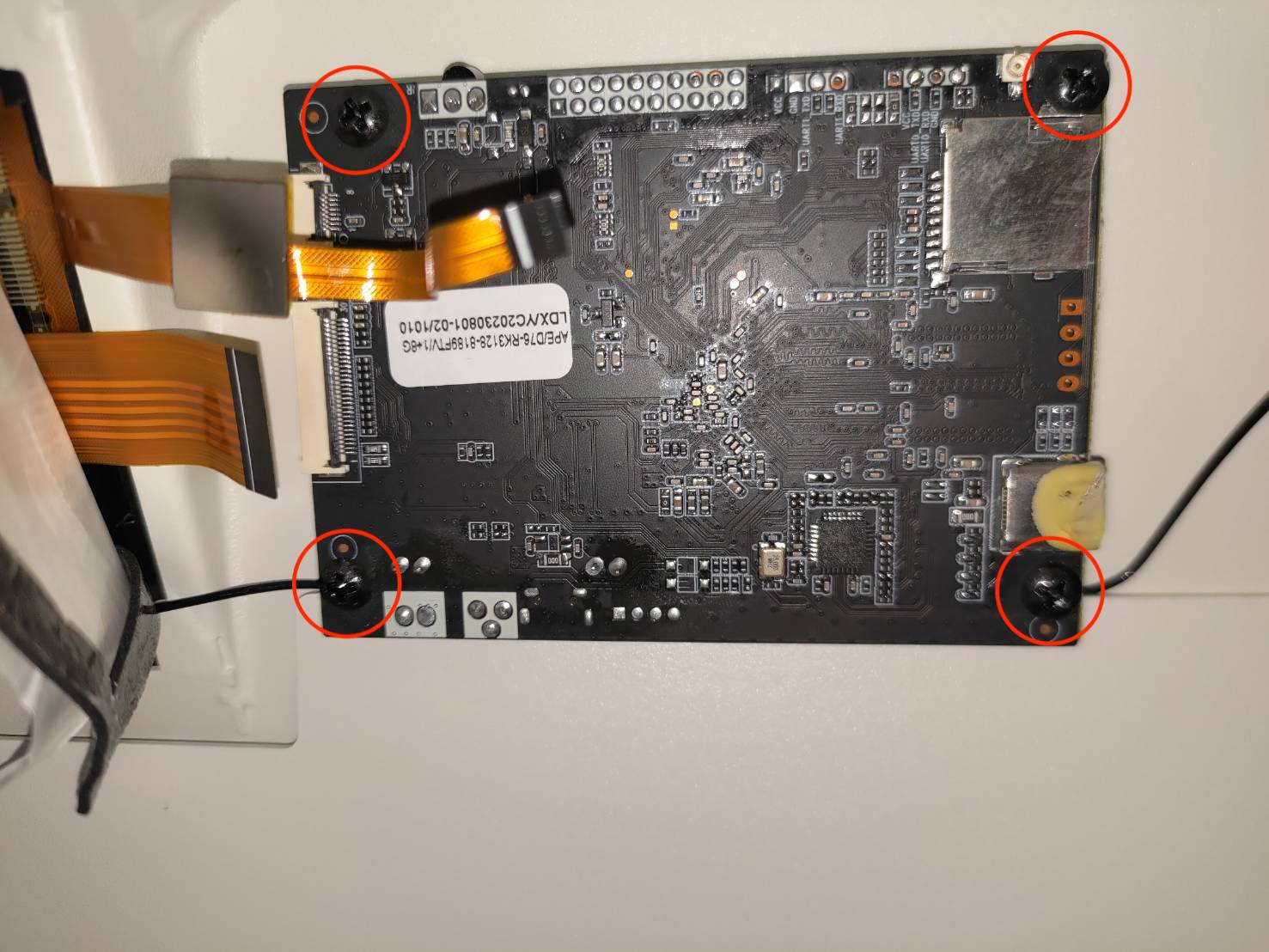

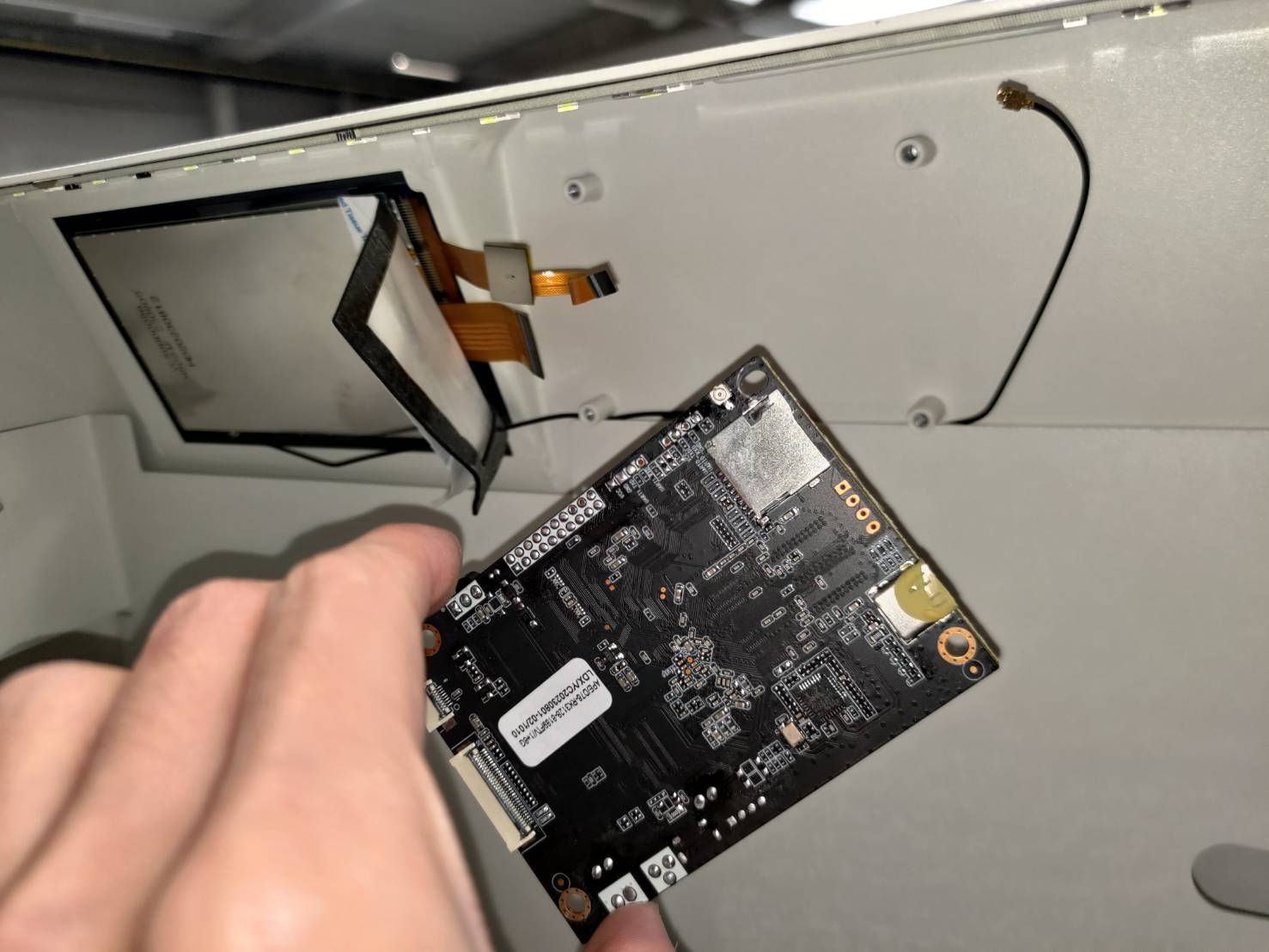

Lösen Sie diese Kreuzschlitzschrauben, um die RK-Platine zu entfernen.

Schritt 13

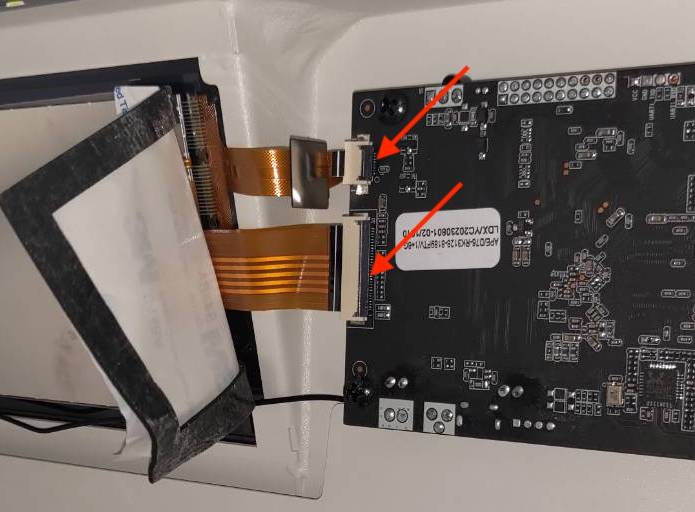

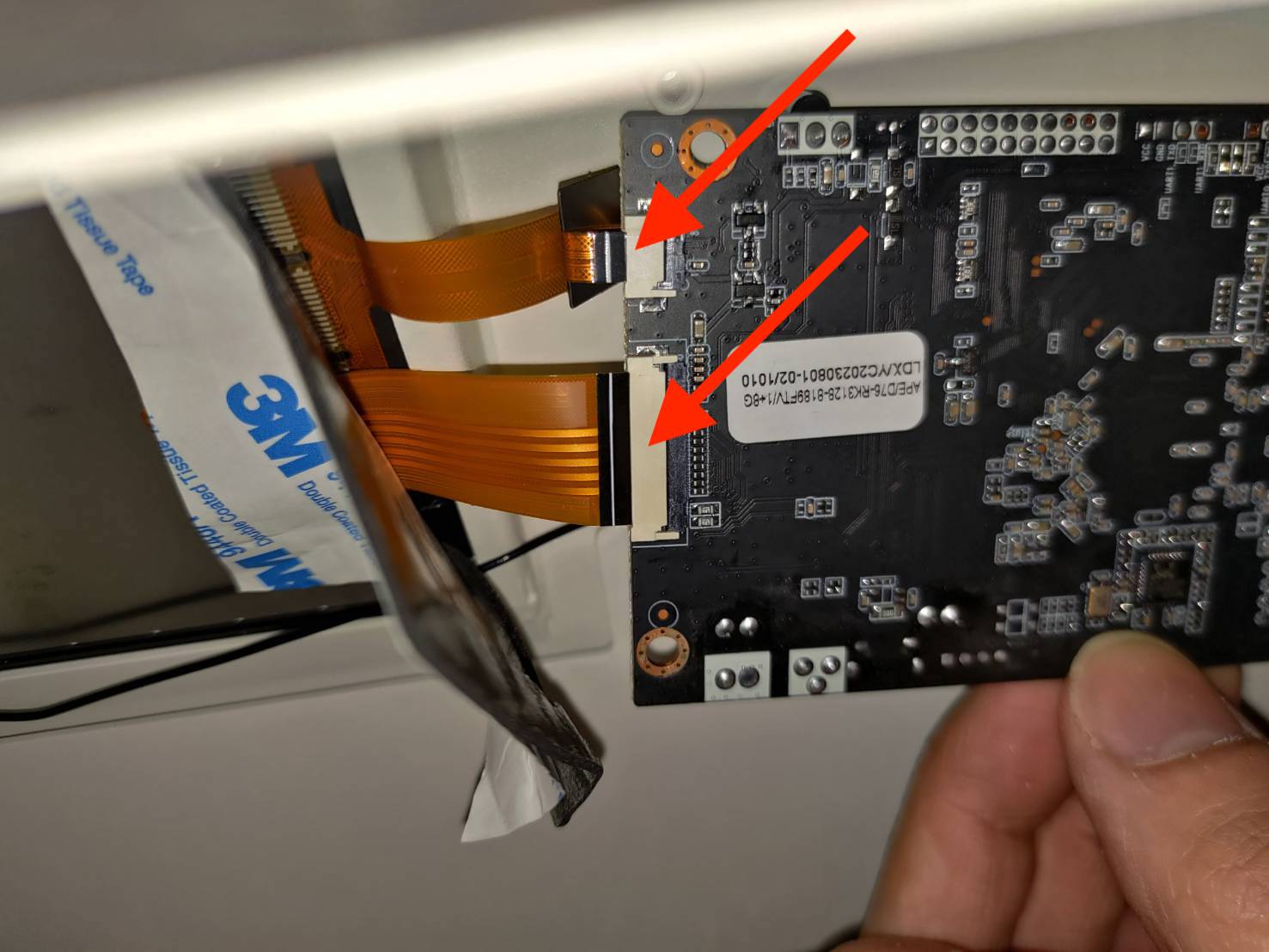

Stecken Sie die Flachbandkabel in die neue RK-Platine ein.

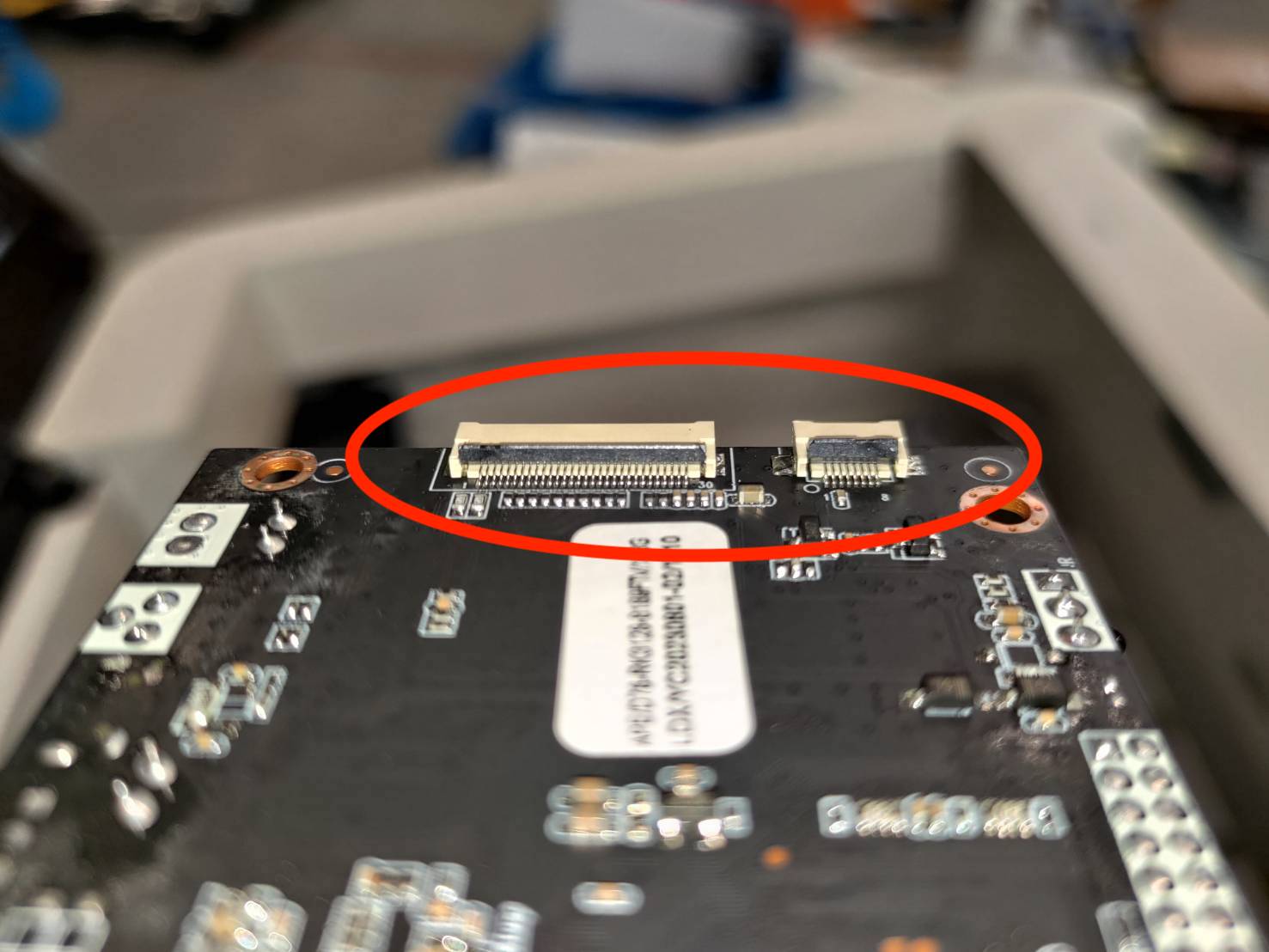

Beachten Sie, dass die Steckverbinder auf der Platine geöffnet sein müssen, um die Kabel einzuführen.

Schritt 14

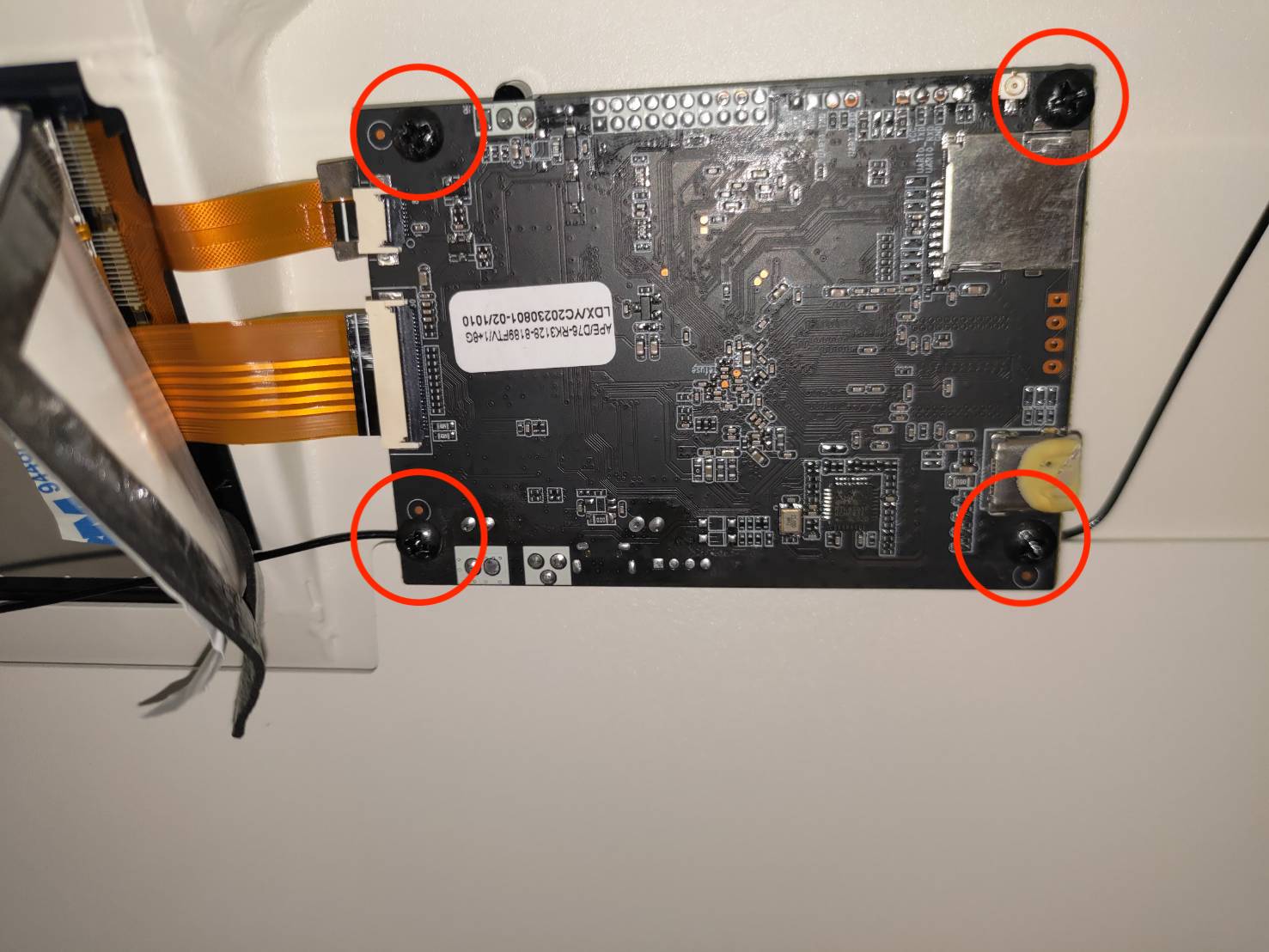

Schrauben Sie die Schrauben wieder ein, um die neue RK-Platine zu befestigen.

Schritt 15

Schließen Sie das USB-C-Kabel und die WLAN-Antenne an.
Beachten Sie, dass das USB-C-Kabel in der gleichen Ausrichtung wie auf dem Foto angeschlossen werden muss. Schritt 10.

Schritt 16

Bringen Sie das 3M-Schaumstoffklebeband wieder an der ursprünglichen Position an.

Schritt 17

Setzen Sie den oberen Rahmen wieder in seine Position ein.
Beachten Sie, dass die markierten Schraubenlöcher zum Arbeitsbereich zeigen müssen.

Rahmen wiederherstellen:

Schritt 18

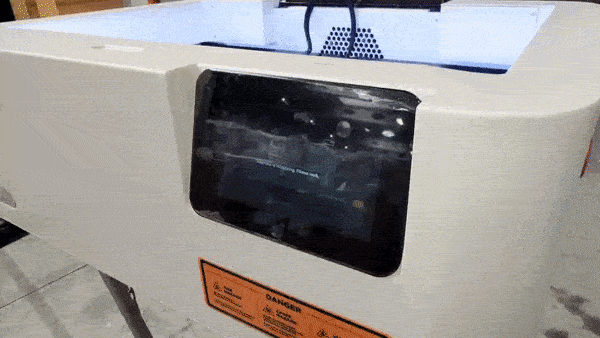

Schalten Sie die Maschine ein und testen Sie die Touchfunktion.
(Bitte achten Sie darauf, nicht versehentlich auf "Steuerung" zu drücken)

Wenn der Bildschirm nichts anzeigt, stecken Sie bitte die Flachbandkabel erneut ein. (Schritt 7 - Schritt 17)

Wenn sich das Gerät normal einschalten lässt, aber die Touchfunktion nicht reagiert, überprüfen Sie bitte die Ausrichtung des USB-C-Steckers. (Schritt 7 & Schritt 15)

Schritt 19

Schrauben Sie die seitlichen Schrauben ein.

Schritt 20

Schalten Sie das Gerät aus und drehen Sie es um. Schrauben Sie alle Schrauben an der Unterseite ein.
Bitte beachten Sie, dass sich der markierte Fuß und die Schraube in einer Position nahe der USB-Anschlüsse befinden müssen.

Empfehlung:
Es ist ratsam, die Schrauben zunächst nicht vollständig anzuziehen, da einige möglicherweise falsch ausgerichtet sind und sich nicht einschrauben lassen. Es wird empfohlen, alle Schrauben erst dann festzuziehen, wenn sie alle eingesetzt wurden.

Schritt 21

Drehen Sie die Maschine um. Bewegen Sie den Modulsitz, um zu überprüfen, ob er sich frei bewegen lässt.

Wenn sich der Sitz problemlos bewegen lässt, ist der Austausch erfolgreich abgeschlossen.

Wenn der Sitz klemmt oder sich nicht vollständig in Richtung des Lüfters schieben lässt, fahren Sie bitte fort mit Schritt 22.

Schritt 22

Versuchen Sie, die Schraube des Gummifußes in der Nähe der USB-Anschlüsse zu lösen und bewegen Sie dann den Modulsitz erneut.

Schritt 23 - Gerät starten und Daten hochladen

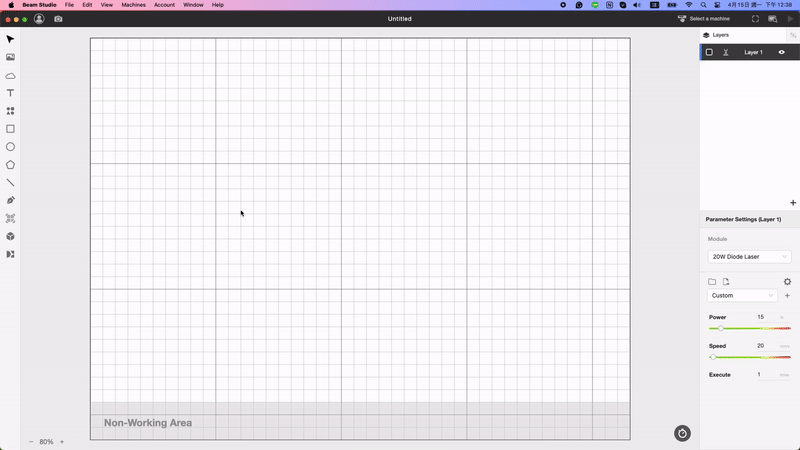

Starten Sie Beam Studio Version 2.3.1 oder höher und wählen Sie "Maschine → Maschinenname → Kamerakalibrierungsdaten → Daten hochladen → Wählen Sie die in Schritt 0." 上傳照片.gif

Schritt 24 - Kamera kalibrieren

Bitte kalibrieren Sie die Kamera erneut, um die korrekte Vorschau zu erhalten.
