Ador - Austausch der Türabdeckung

Werkzeuge

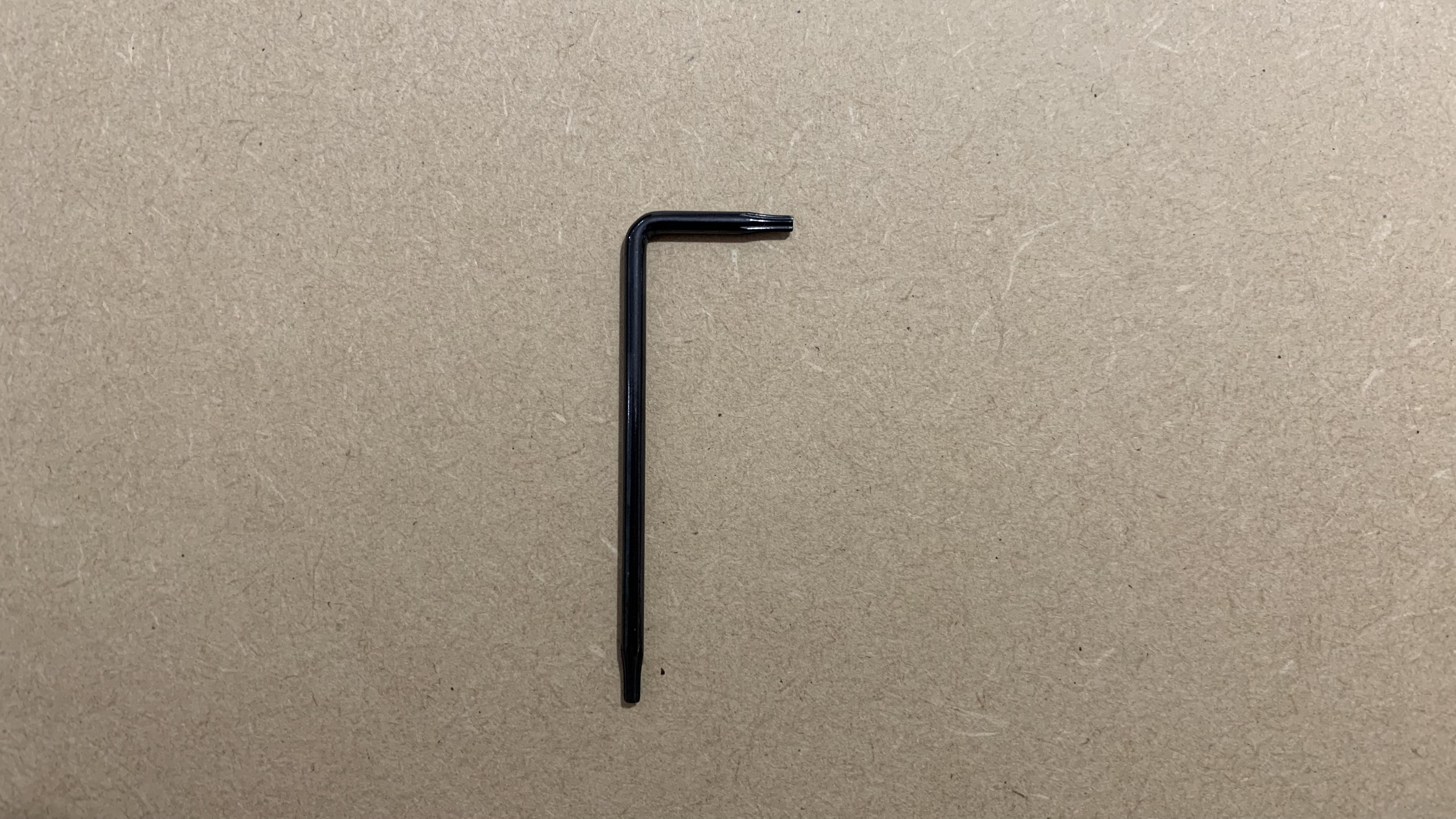

1. Torx T8-Schraubendreher

Schritt 1

Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz.

Schritt 2

Lösen Sie mit einem T8-Schraubendreher die 8 Schrauben an der Rückseite des Gehäuses, um das Blech und die Türabdeckung zu lockern (Blech und Türabdeckung sind miteinander verbunden).

Schritt 3

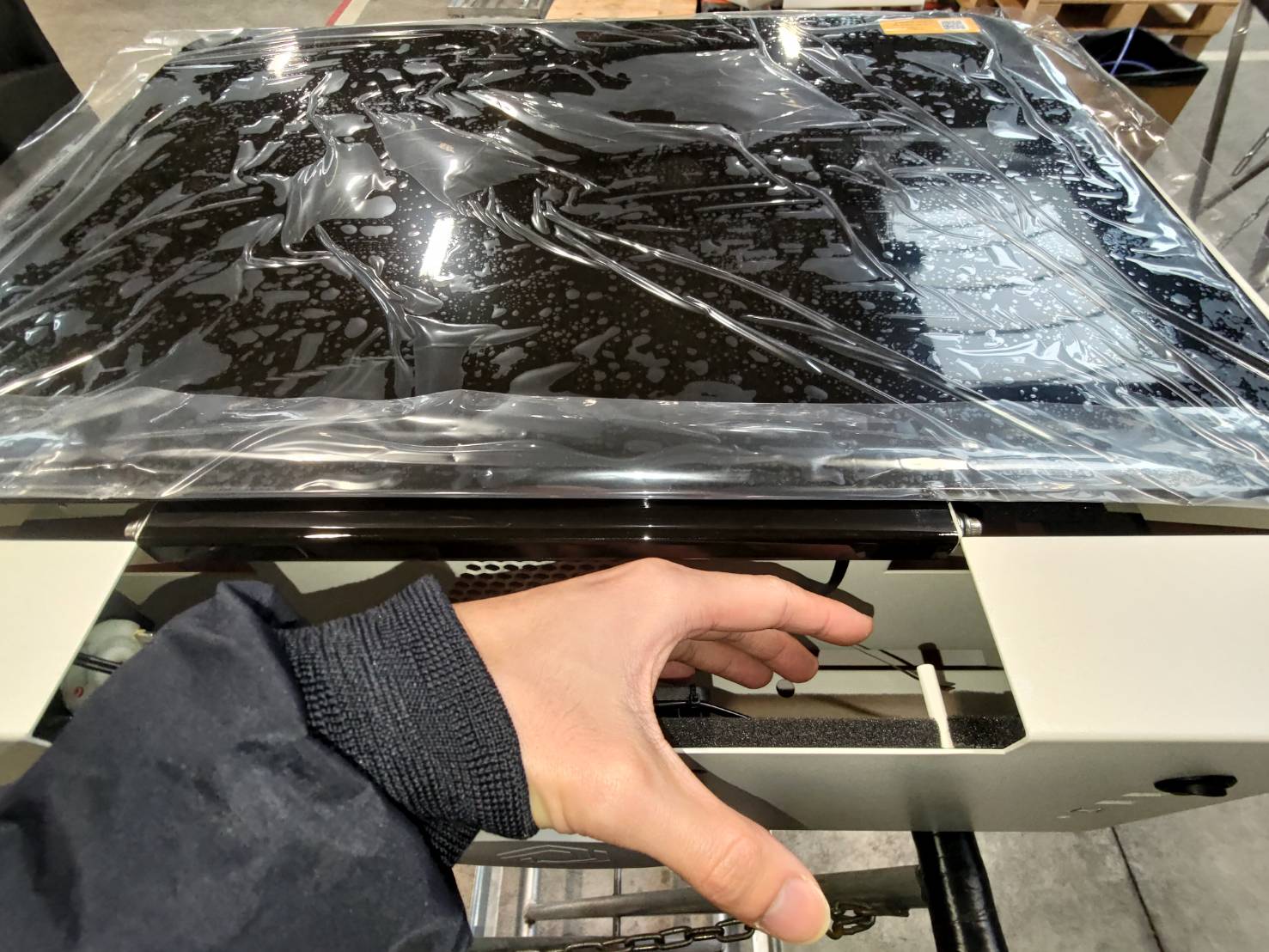

Schieben Sie zunächst das Blech und die Türabdeckung leicht nach vorne oder ziehen Sie sie etwas zurück, um Platz für Ihre Hände zu schaffen, wie im Video gezeigt.

Schritt 4

Entfernen Sie das Motorkabel wie in der Abbildung dargestellt.
(Dies erleichtert das anschließende Entfernen des Kamerakabels)

Schritt 5

Entfernen Sie das Kamerakabel, indem Sie zuerst den Clip öffnen und dann das Kabel vorsichtig herausziehen.

Clip geschlossen

Clip geöffnet

Kamerakabel herausgezogen

Schritt 6

Nun können die Türabdeckung und das Blech vollständig entfernt werden.

Schritt 7

Platzieren Sie die neue Türabdeckung auf dem Gerät und lassen Sie ausreichend Platz, um mit der Hand ins Innere des Geräts greifen zu können.

Schritt 8

Stecken Sie das Kamerakabel wieder in die Platine und stellen Sie sicher, dass der Clip geschlossen wird.
Bitte beachten Sie, dass die Metallseite des Kabels zur Hauptplatine bzw. zu Ihnen zeigen muss.

Die Metallseite des Kabels

Die Metallseite muss zur Platine bzw. zu Ihnen zeigen

Kabel einstecken

Clip schließen

Schritt 9

Schließen Sie das Motorkabel an.

Schritt 10

Schieben Sie die Türabdeckung und das Blech bis zum Anschlag in Richtung Lüfter und ziehen Sie die 8 Schrauben fest.

Schritt 11

Wenn die oben genannten Schritte abgeschlossen sind, ist der Austausch erfolgreich beendet.

Da jedoch während des Vorgangs die Kamera ausgetauscht wurde, führen Sie bitte vor der weiteren Nutzung des Geräts eine Kamerakalibrierung durch.
Bitte beachten Sie dazu die folgende Seite: Kamerakalibrierung
