Haftungsausschluss

Um beamo mit LightBurn zu steuern, sollten Sie die offizielle Version der LightBurn-Software herunterladen. Da LightBurn eine Drittsoftware ist, kann FLUX nicht für Verluste haftbar gemacht werden, die durch deren Betrieb entstehen.

Die Firmware von beamo wurde umfangreichen Tests unterzogen, dennoch ist es möglich, dass einige Funktionen der LightBurn-Software nicht mit dem Gerät kompatibel sind. Sollten Fehler aufgrund von Inkompatibilität auftreten, befolgen Sie bitte die Anweisungen im untenstehenden Link, um das Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kundendienst kontaktieren]

Vor der Inbetriebnahme

1. Bitte aktualisieren Sie die Firmware auf Version 4.2.1 oder höher.

- Wählen Sie "MASCHINE → Auf die neueste Firmware aktualisieren" auf dem beamo-Bedienfeld.
- Sie können die Firmware auch über Beam Studio aktualisieren
Laden Sie die Firmware von der offiziellen Website herunter. Klicken Sie dann auf "Maschine → Firmware aktualisieren" Aktualisieren Sie anschließend die Gerätefirmware auf die ausgewählte Version, indem Sie die Firmware-Datei auf Ihrem Computer auswählen.

2. Laden Sie diese Konfigurationsdatei herunter: beamo_Preset

Hinweis: Die von uns bereitgestellte Konfigurationsdatei enthält die GCode- und Baud-Raten-Einstellungen. Wenn Sie die Konfigurationsdatei nicht verwenden, nehmen Sie diese Einstellungen bitte separat in den "Geräteeinstellungen" vor. (Weitere Informationen finden Sie in diesem Artikel )

LightBurn-Einstellungen

Um LightBurn herunterzuladen, klicken Sie hier.

1. Öffnen Sie LightBurn und klicken Sie auf "Geräte" im Laser -Tab.

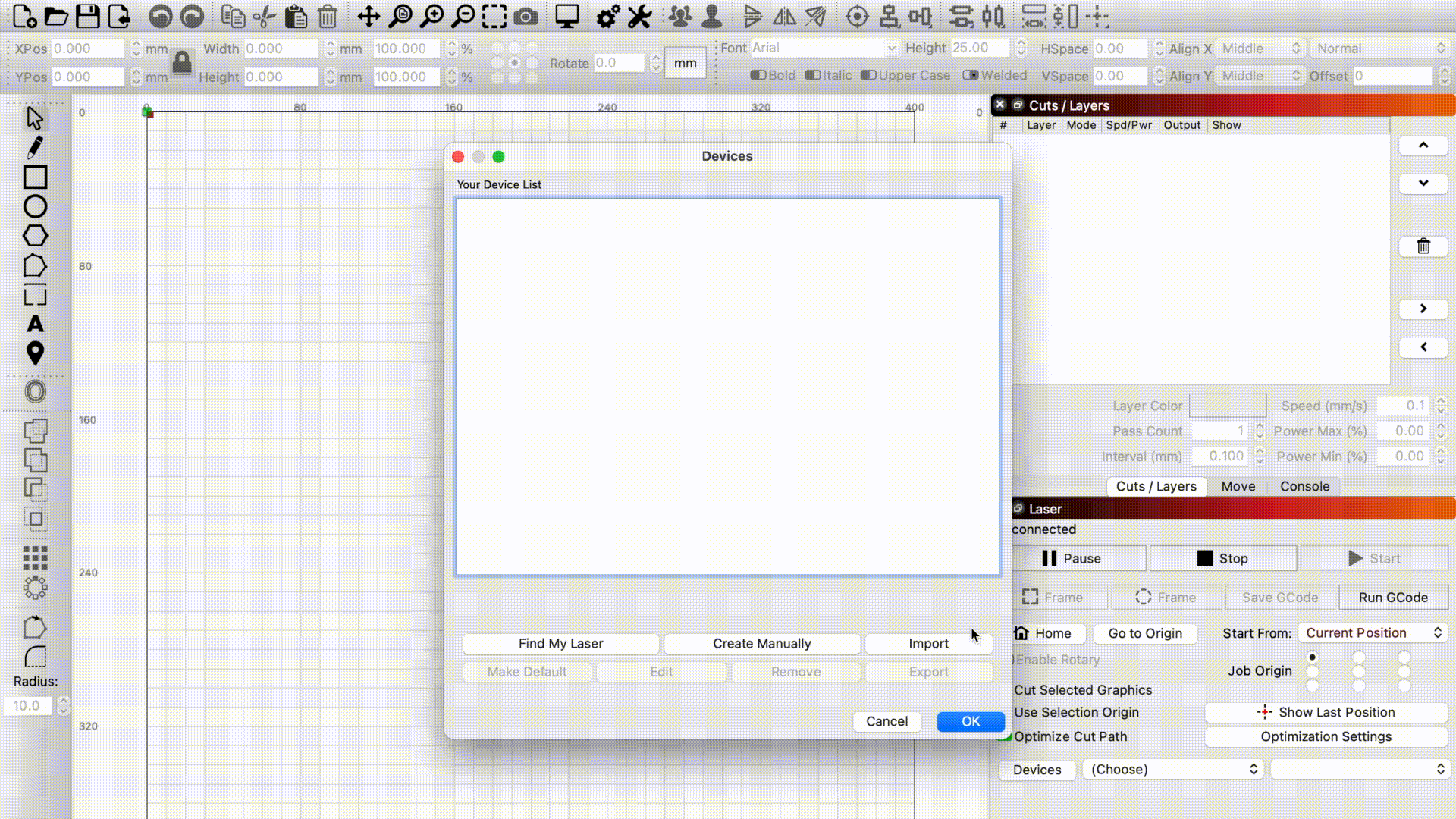

2. Klicken Sie auf "Importieren" , um die heruntergeladene Datei zu importieren beamo_Preset .

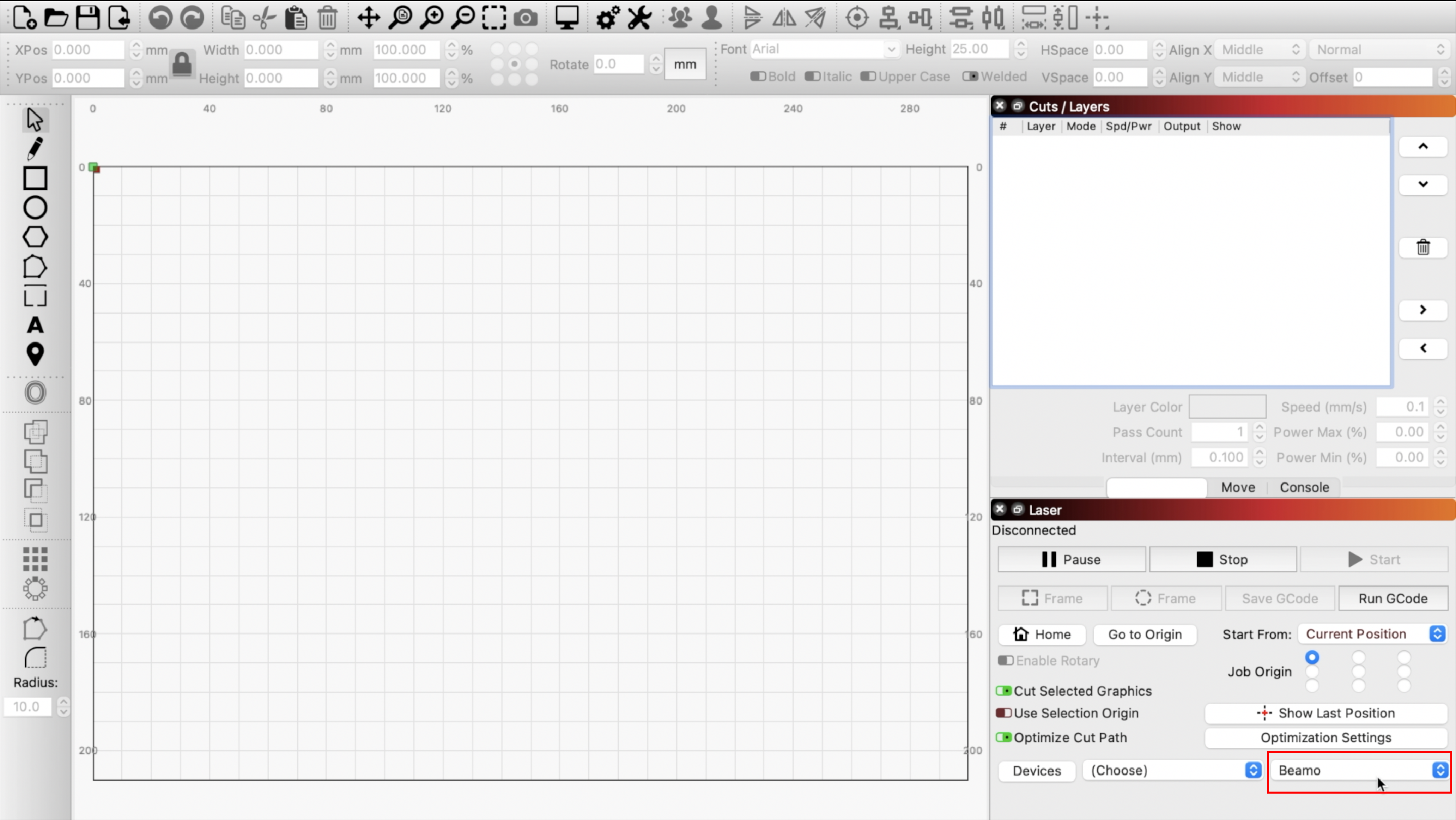

3. Die folgenden Geräteinformationen werden angezeigt, sobald die Datei erfolgreich importiert wurde.

Verbinden Sie Ihren Computer mit dem Gerät über das LightBurn Bridge-Kabel

1. Stecken Sie das LightBurn-Kabel in den USB-Anschluss an der Seite des Geräts.

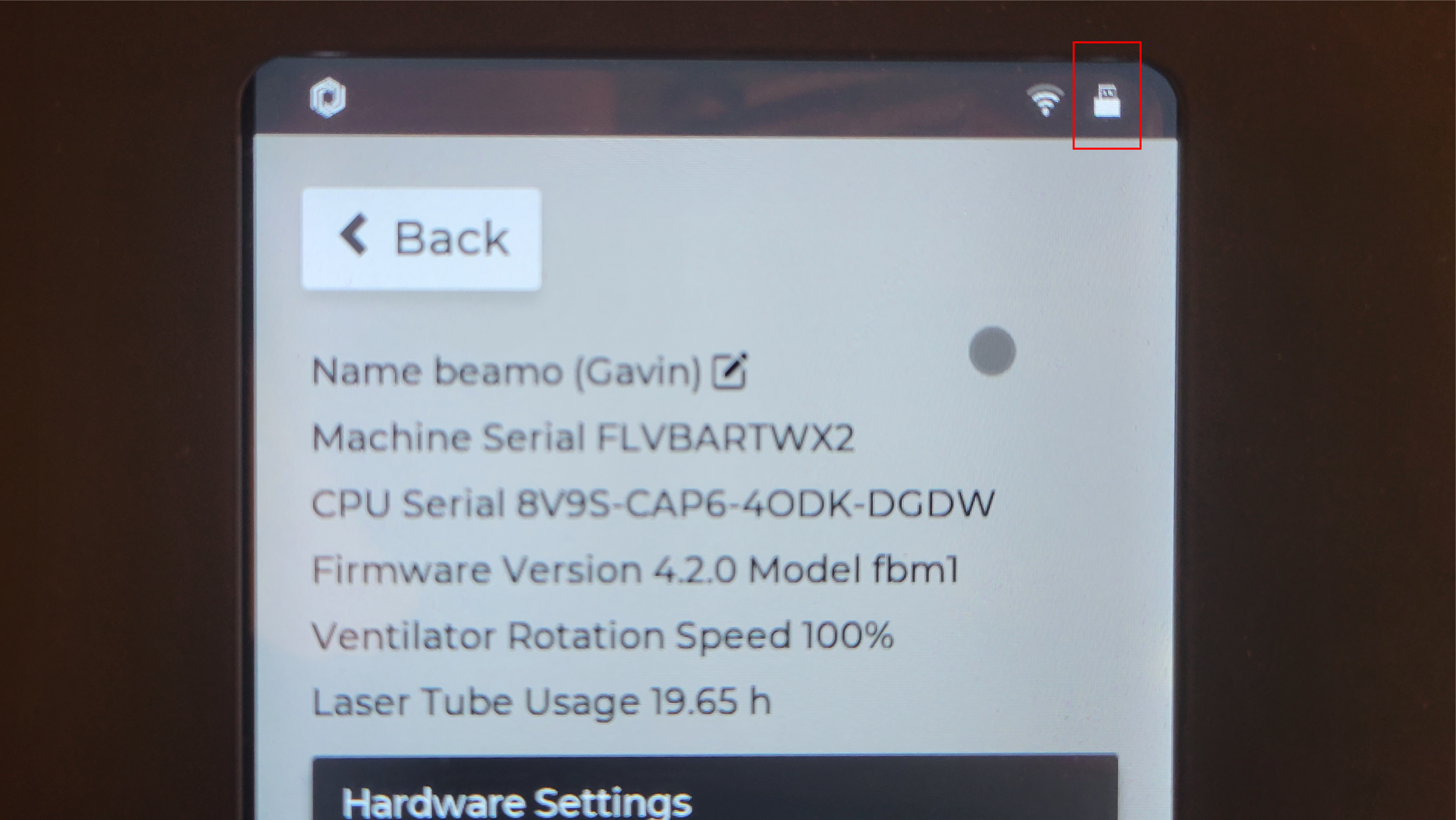

（Das USB-Symbol erscheint in der oberen rechten Ecke des Gerätedisplays, um anzuzeigen, dass eine erfolgreiche Verbindung hergestellt wurde.)

2. Stecken Sie das andere Ende des LightBurn Bridge-Kabels in den Computer.

3. Wählen Sie den korrekten USB-Anschluss aus. Die Auswahl des falschen Anschlusses führt zu einer fehlgeschlagenen Verbindung. Möglicherweise müssen Sie verschiedene Anschlüsse ausprobieren. Bei erfolgreicher Verbindung erscheinen folgende Informationen im Konsolenfenster.

Referenzfahrt-Test

Wenn der Computer erfolgreich mit dem Gerät verbunden ist, startet das Gerät automatisch die Referenzfahrt. Falls nicht, klicken Sie bitte auf die Schaltfläche 'Referenzfahrt', um zu überprüfen, ob die Referenzfahrt-Funktion funktioniert.

Betrieb starten

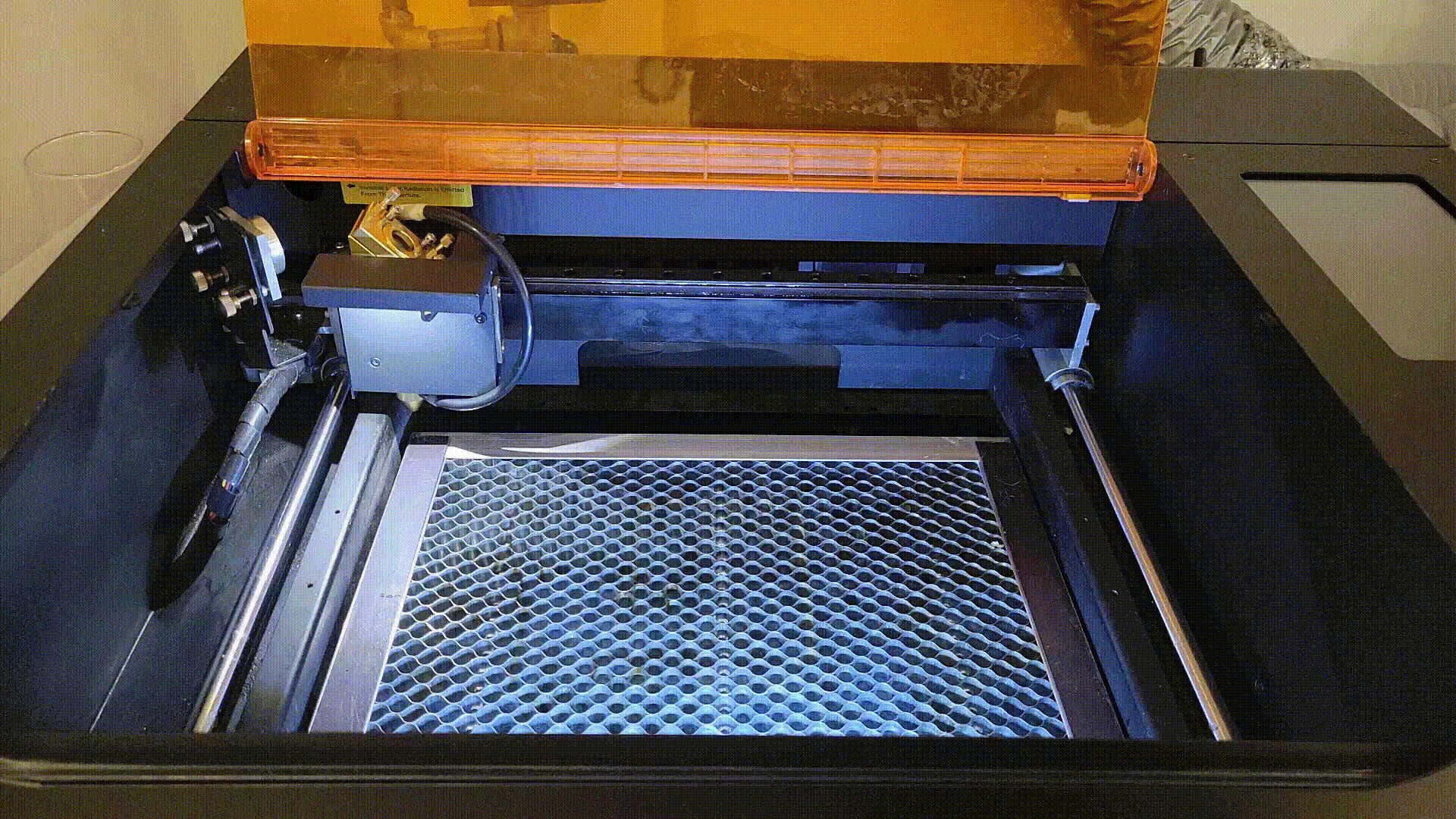

1. Legen Sie das Material in das Gerät ein

2. Fokussierung

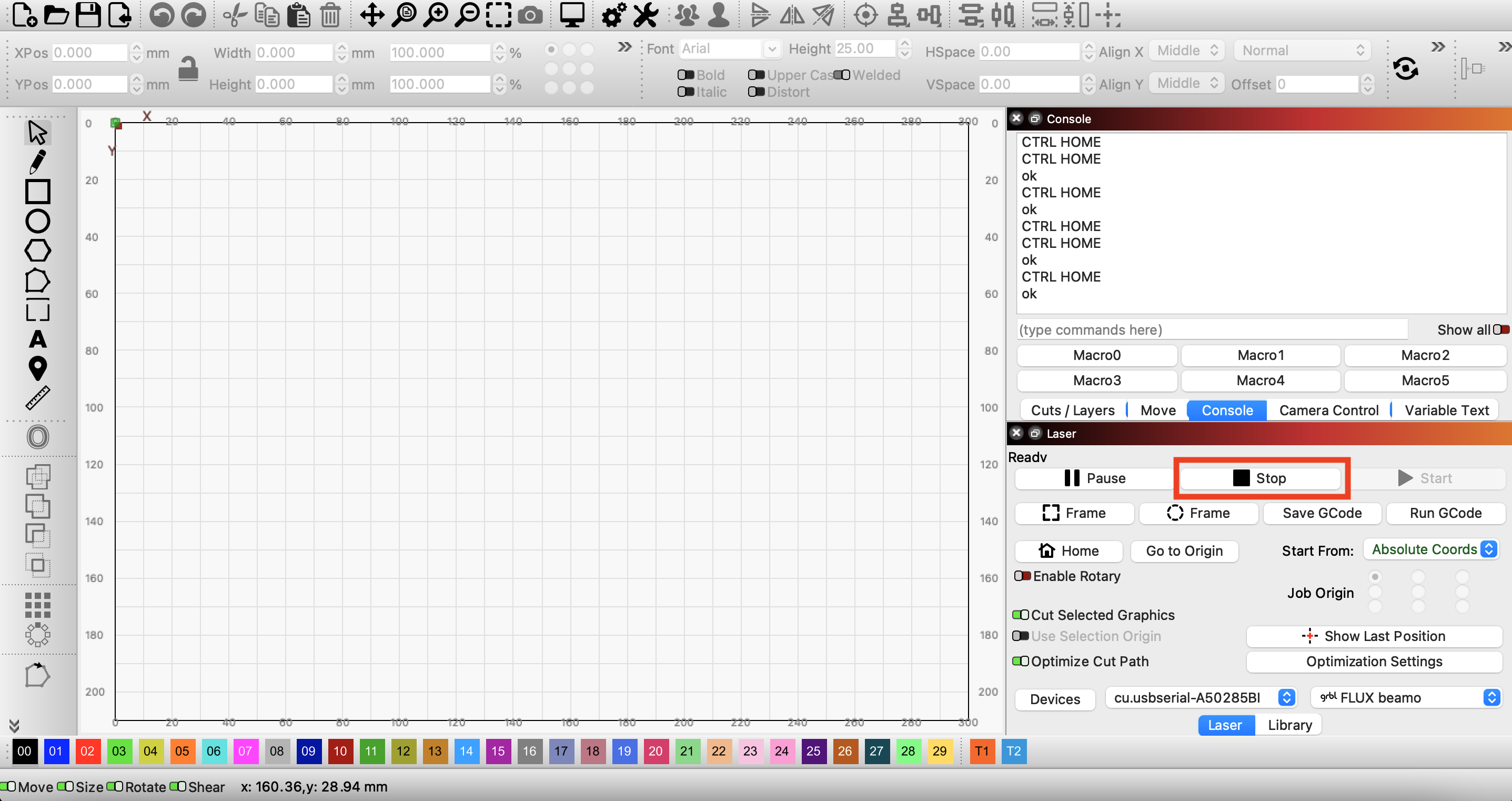

- Klicken Sie auf die Schaltfläche ' Stopp ' im Bereich ' Laser ', um die Motoren zu entsperren.

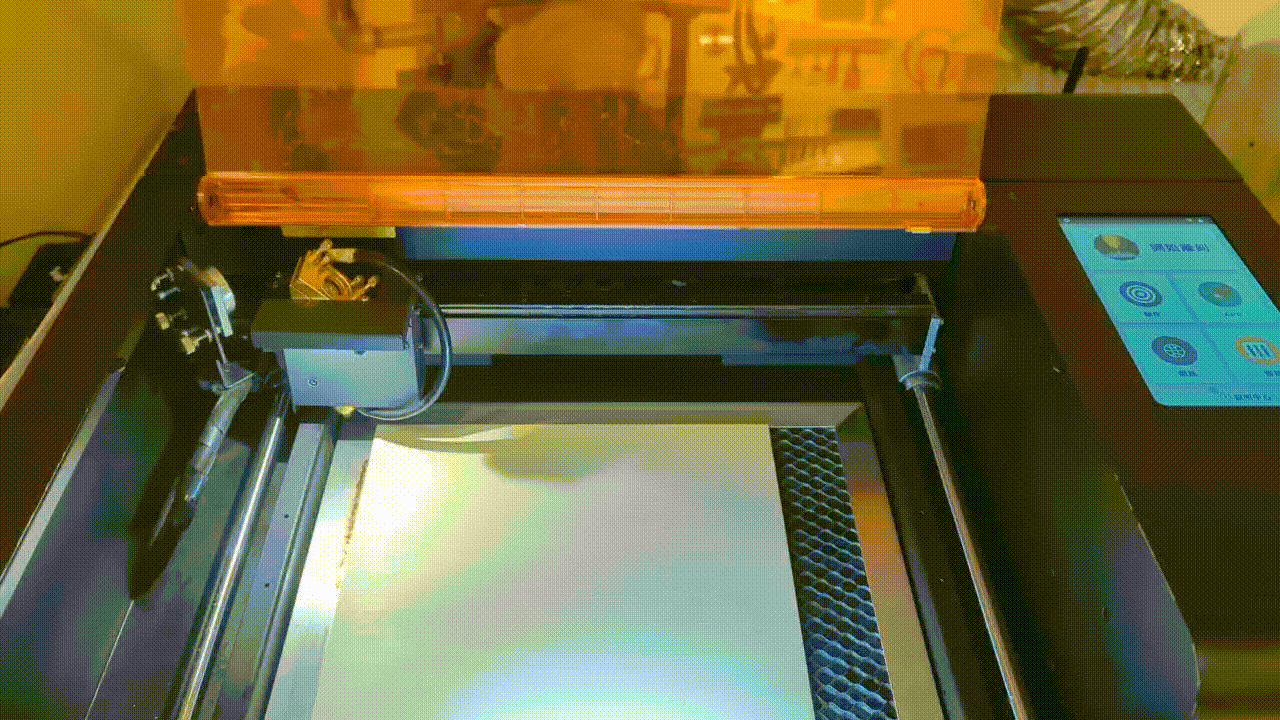

- Bewegen Sie den Laserkopf über das Material.

- Stellen Sie den Fokus ein
Es gibt zwei Möglichkeiten, den Fokus auf dem beamo einzustellen, abhängig davon, ob es sich um ein Standardmodell oder ein Modell mit Autofokus-Erweiterung handelt. Bitte folgen Sie diesem Artikel um fortzufahren. (Bitte stellen Sie sicher, dass der Fokusabstand vor jedem Gravur-/Schneidvorgang korrekt eingestellt ist.)

Hinweis:

• Bitte stellen Sie sicher, dass die Maschine den Motor innerhalb von 3 Minuten nach der LightBurn-Steuerung automatisch freigibt. Wenn der Motor für längere Zeit blockiert bleibt, könnte dies die Maschine beschädigen. (Klicken Sie auf den Bereich " Stopp ' im Bereich ' Laser ", um den Motor freizugeben)
• Nachdem Sie den Motor freigegeben haben und den Laserkopf bewegt haben, denken Sie bitte daran, "Referenzfahrt" zu drücken, um die Position zurückzusetzen, bevor Sie den Auftrag senden. Andernfalls besteht Kollisionsgefahr.

3. Importieren Sie eine Datei in LightBurn

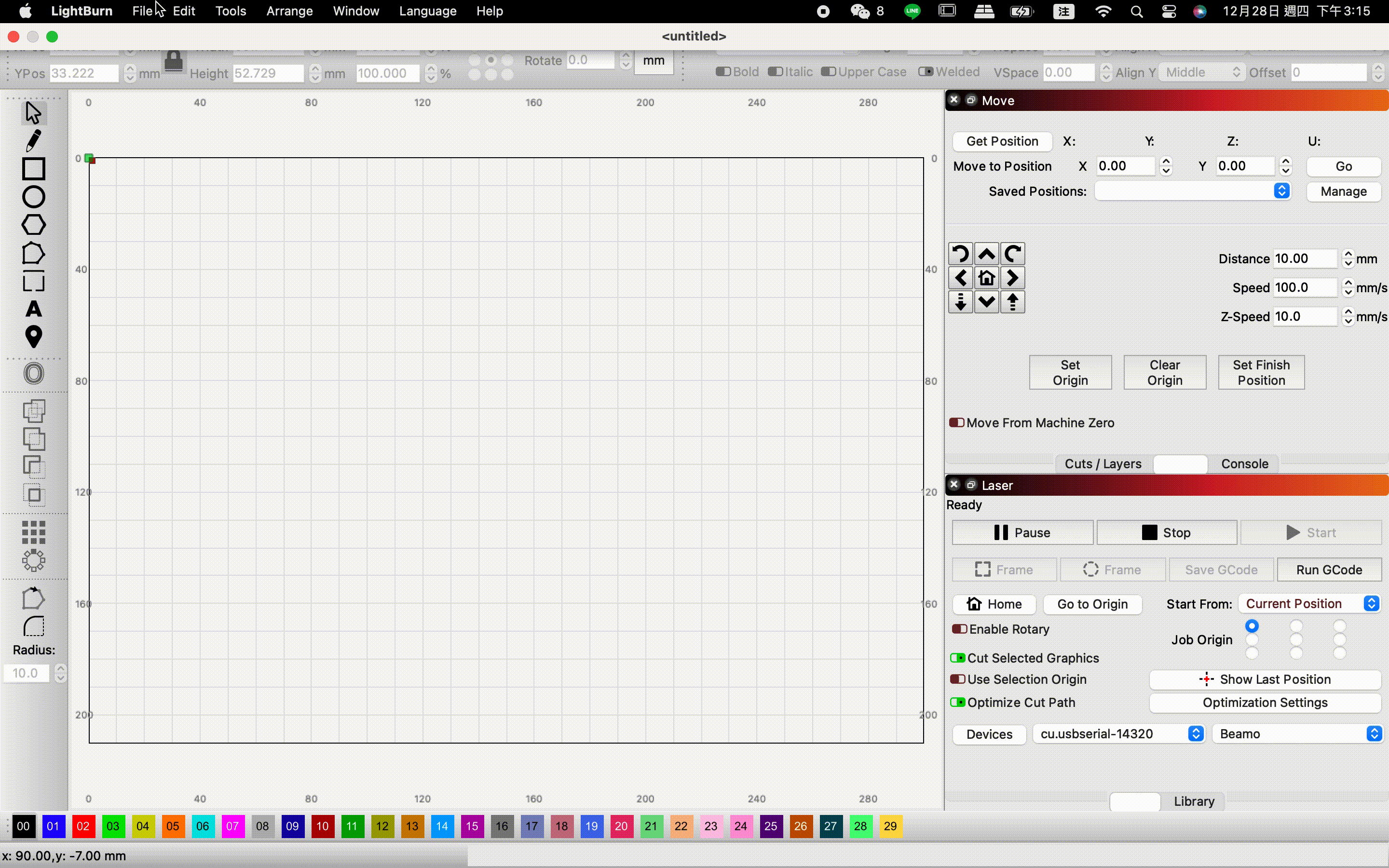

Klicken Sie auf das Symbol oben, um die Datei zu importieren, oder ziehen Sie die Datei direkt in den Arbeitsbereich.

4. Stellen Sie die Parameter ein

Klicken Sie auf ein Muster oder eine Ebene und stellen Sie die Parameter in der unteren rechten Ecke des Cuts / Layers -Tab.

5. Aktivieren Sie den "Overscanning" Effekt

- Wenn die Ebene auf "Füllen, Füllen + Linie, Bild oder Versatzfüllung" Modus empfehlen wir, die "Überabtastung" Funktion zu aktivieren.

- Doppelklicken Sie auf eine Ebene, um den "Schnitteinstellungen-Editor"zu öffnen. Aktivieren Sie den Überabtastungseffekt und geben Sie den Prozentsatz ein.

Hinweis: Die Parametereinstellungen variieren je nach Geschwindigkeit und Material. Bitte beachten Sie die "Empfohlenen Einstellungen für Materialparameter" am Ende dieses Artikels.

6. Startposition festlegen

Wählen Sie "Absolute Koordinaten" in der Dropdown-Liste "Starten von" im Laser -Tab.

Hinweis: Die Bedienung von "Absolute Koordinaten" ist sehr ähnlich wie bei Beam Studio aktualisieren, daher empfehlen wir es besonders Benutzern mit Beam Studio aktualisieren-Erfahrung.

Absolute Koordinaten

Das Hauptbearbeitungsfenster repräsentiert den Arbeitsbereich Ihrer Maschine. Alles, was Sie in diesem Bereich platzieren, wird an der entsprechenden Stelle auf Ihrer Maschine geschnitten.

7. Klicken Sie auf "Referenzfahrt" im Laser-Bereich.

Nachdem Sie den Motor freigegeben haben und den Laserkopf bewegt haben, denken Sie bitte daran, "Referenzfahrt" zu drücken, um die Position zurückzusetzen, bevor Sie den Auftrag senden. Andernfalls besteht Kollisionsgefahr.

8. Arbeitsbereich in der Vorschau anzeigen

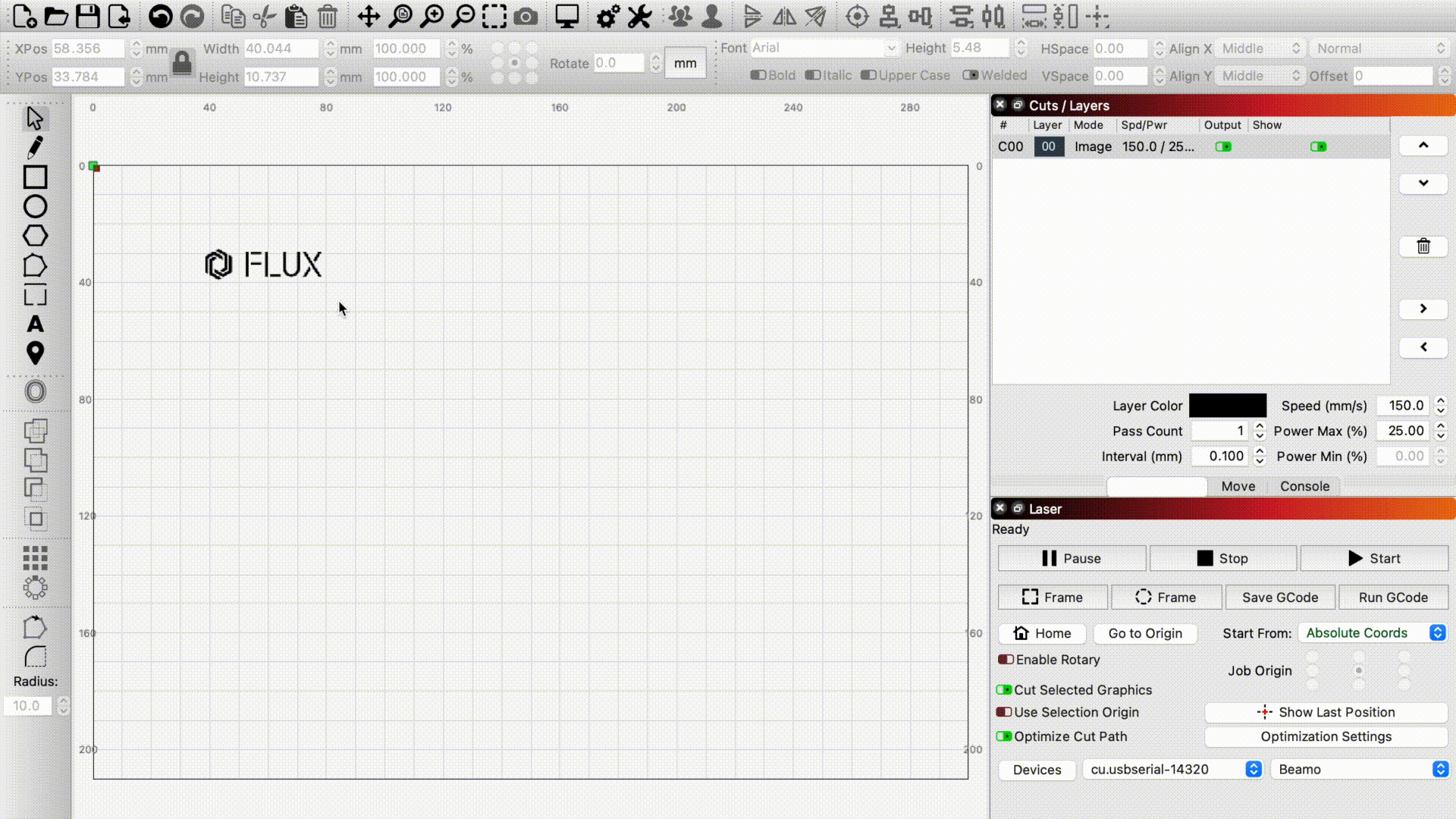

Wählen Sie das zu previewende Bild aus und klicken Sie auf "Rahmen" um zu überprüfen, ob das Muster an der gewünschten Position graviert wird.

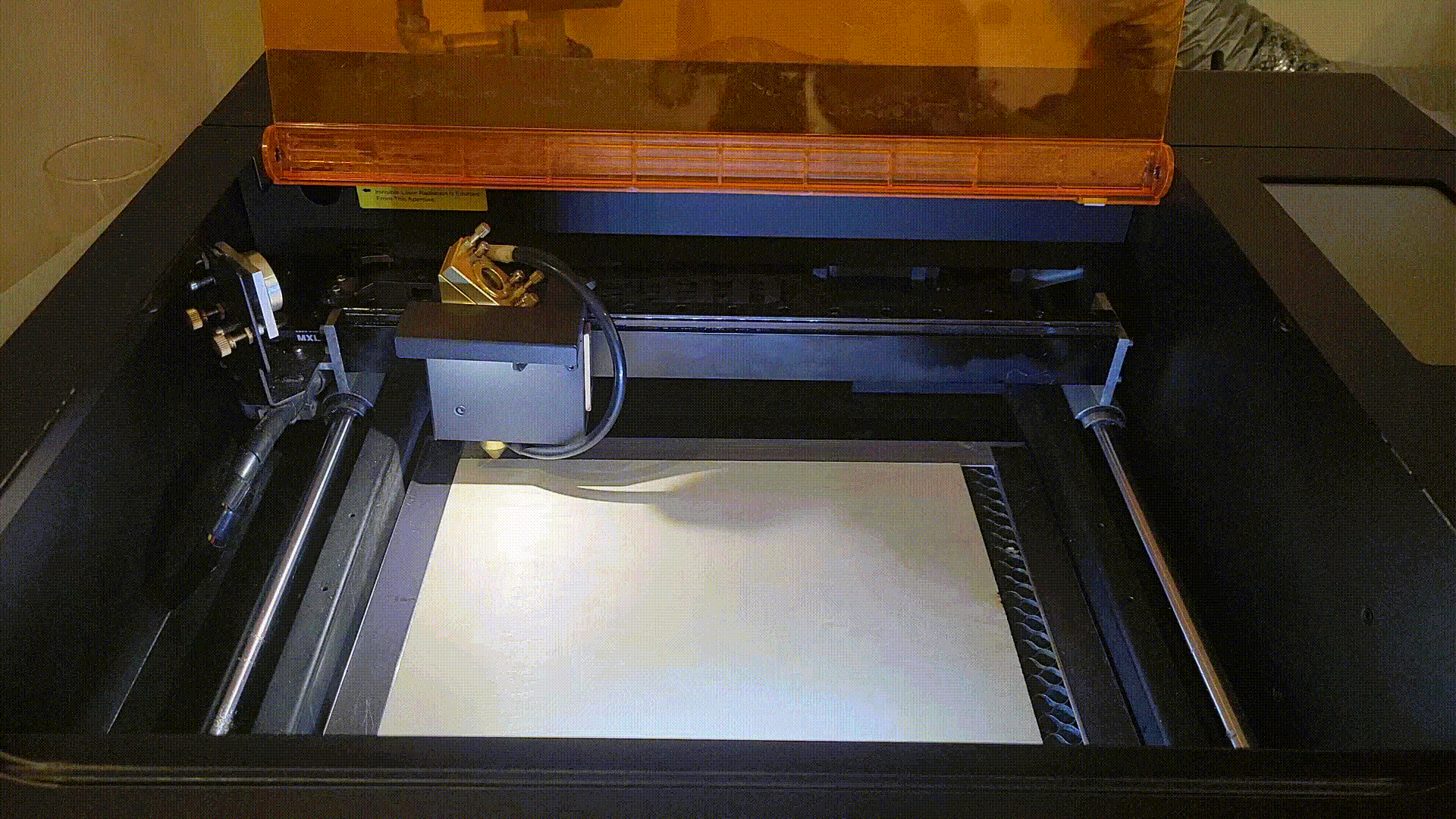

9. Tür schließen

10. Klicken Sie auf "Referenzfahrt" und senden Sie den Auftrag

Wählen Sie das Bild aus und klicken Sie auf "Start" im Laser um den Auftrag zu senden.

Hinweis: Das Entfernen des Kabels während der Projektausführung stoppt den Vorgang. Stellen Sie sicher, dass das Kabel während der Auftragsausführung fest angeschlossen bleibt.

11. Gravurergebnisse

Hinweis: Wenn das Gravurergebnis verschwommen, undeutlich oder farblich blass ist, überprüfen Sie bitte, ob der Laserkopf korrekt fokussiert ist.

____________________________________________________________________________________

Neben absoluten Koordinaten gibt es weitere Möglichkeiten, LightBurn mitzuteilen, wie das Muster im Arbeitsbereich Ihrer Maschine platziert werden soll.

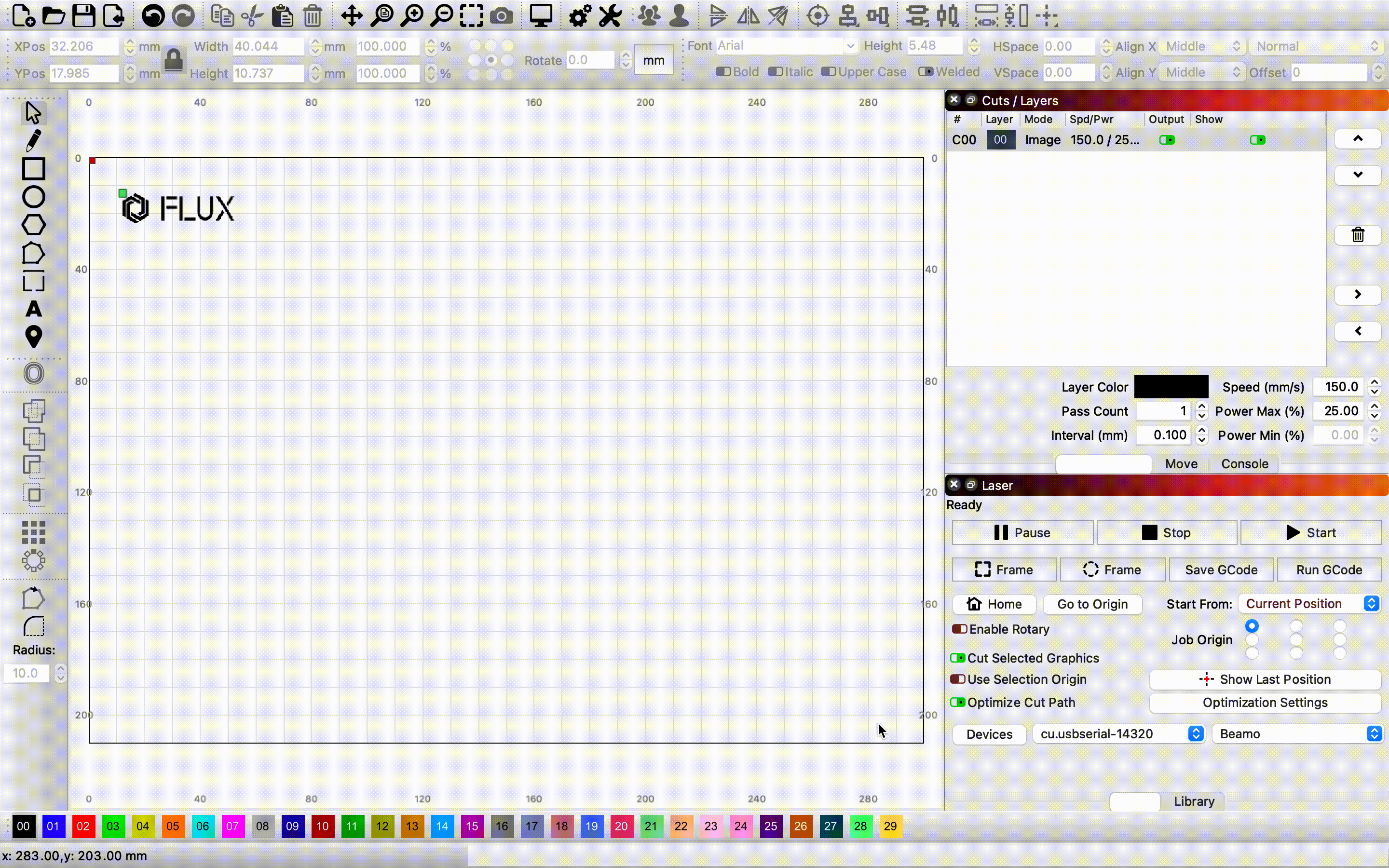

Aktuelle Position

Der Auftrag schneidet/graviert basierend auf der aktuellen Position des Laserkopfes.

Auftragsursprung

Einstellung "Auftragsursprung" teilt LightBurn mit, wie der Auftrag relativ zum Laser positioniert werden soll.

(Der grüne "Auftragsursprung"-Indikator im Hauptbearbeitungsfenster bewegt sich, wenn Sie Ihre Einstellungen ändern.)

____________________________________________________________________________________

Empfohlene Einstellungen für Materialparameter

beamo

____________________________________________________________________________________

Rotationsgravur

Bitte folgen Sie LightBurn Bridge Kabel - beamo Rotationsmodul 1.0 um fortzufahren.
