Ador - Montageanleitung für Y-Achsen-Unterlegscheibe

Werkzeuge:

• Kreuzschlitzschraubendreher (dünn und lang)
• Starkes doppelseitiges Klebeband
• Normales Klebeband

Schritt 1:

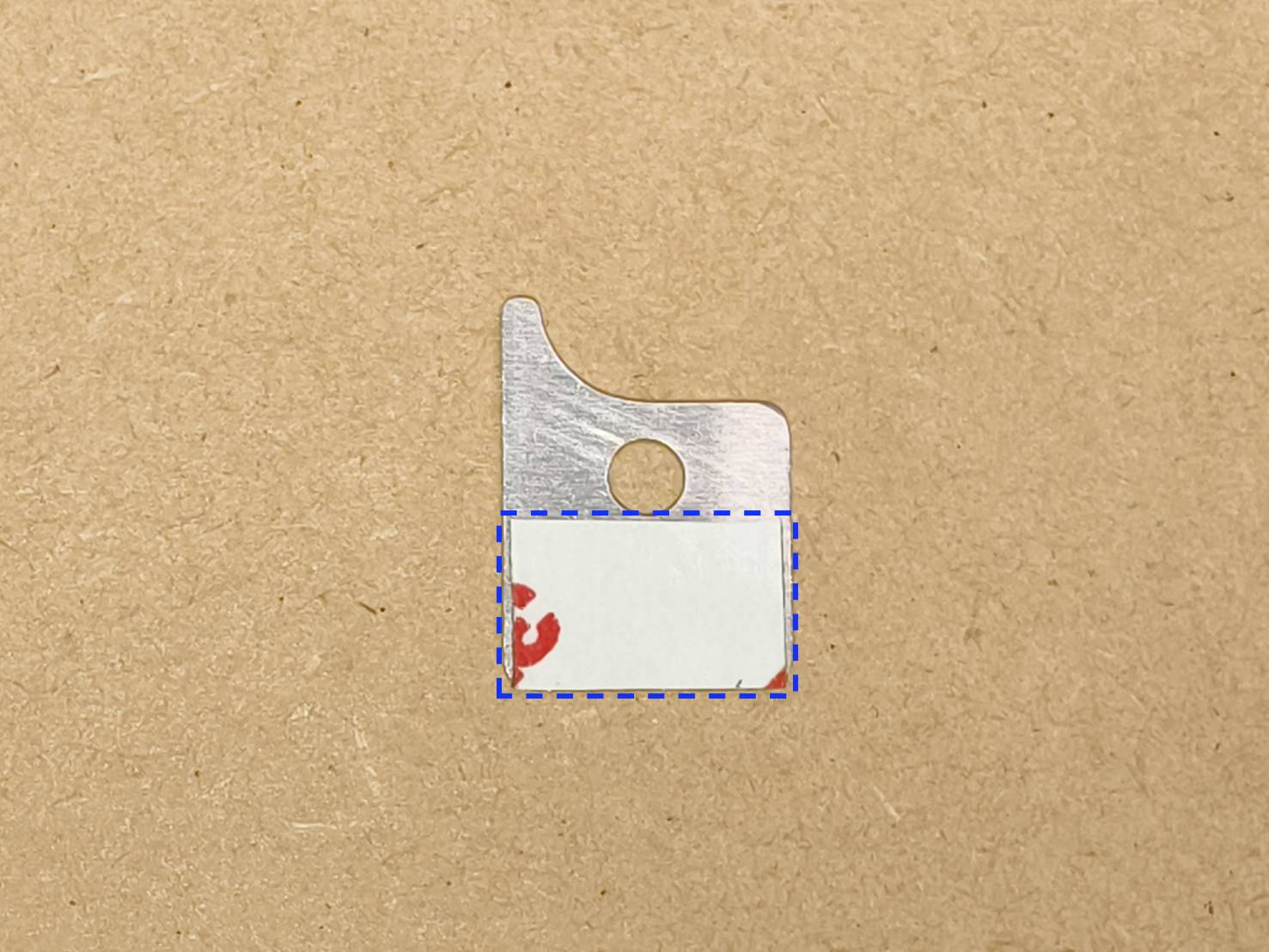

Bringen Sie das doppelseitige Klebeband auf der Unterlegscheibe an. Achten Sie darauf, dass das Klebeband wie im Foto gezeigt auf der richtigen Seite angebracht wird.

Schritt 2:

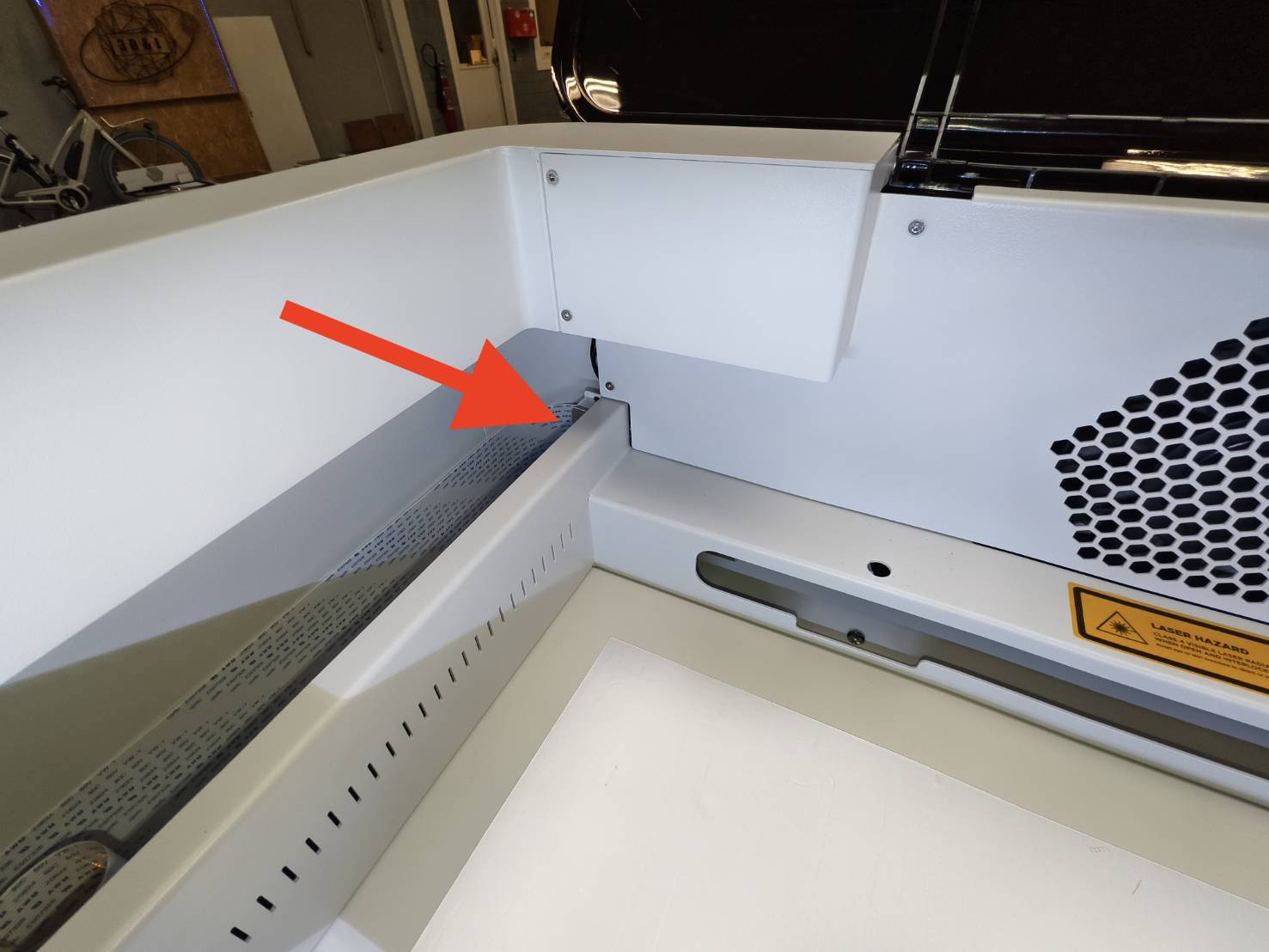

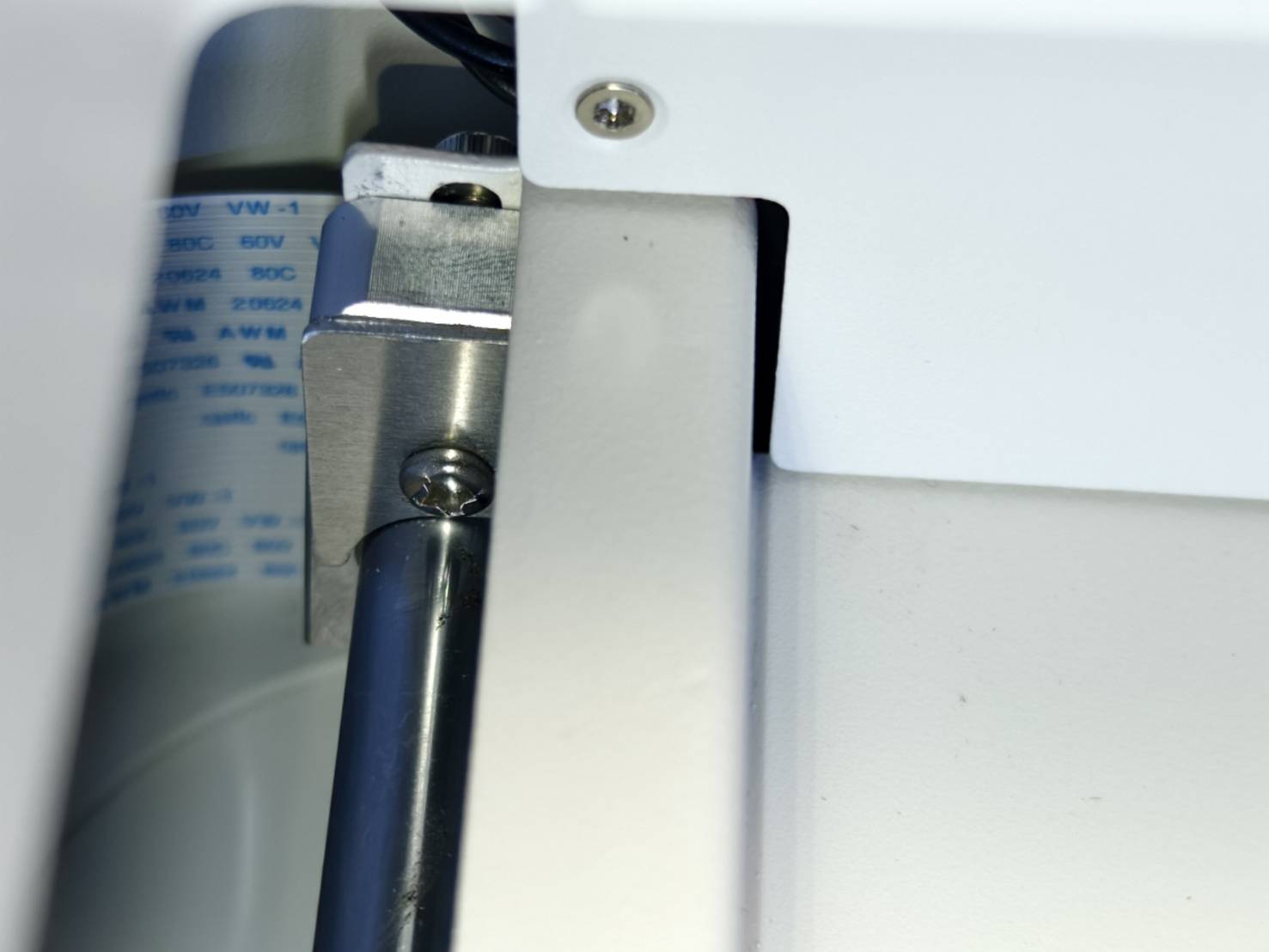

Entfernen Sie die Schutzfolie des doppelseitigen Klebebands und platzieren Sie es an der Kontaktstelle des Y-Achsen-Endschalters. (Oben links an der Maschine.)

Schritt 3:

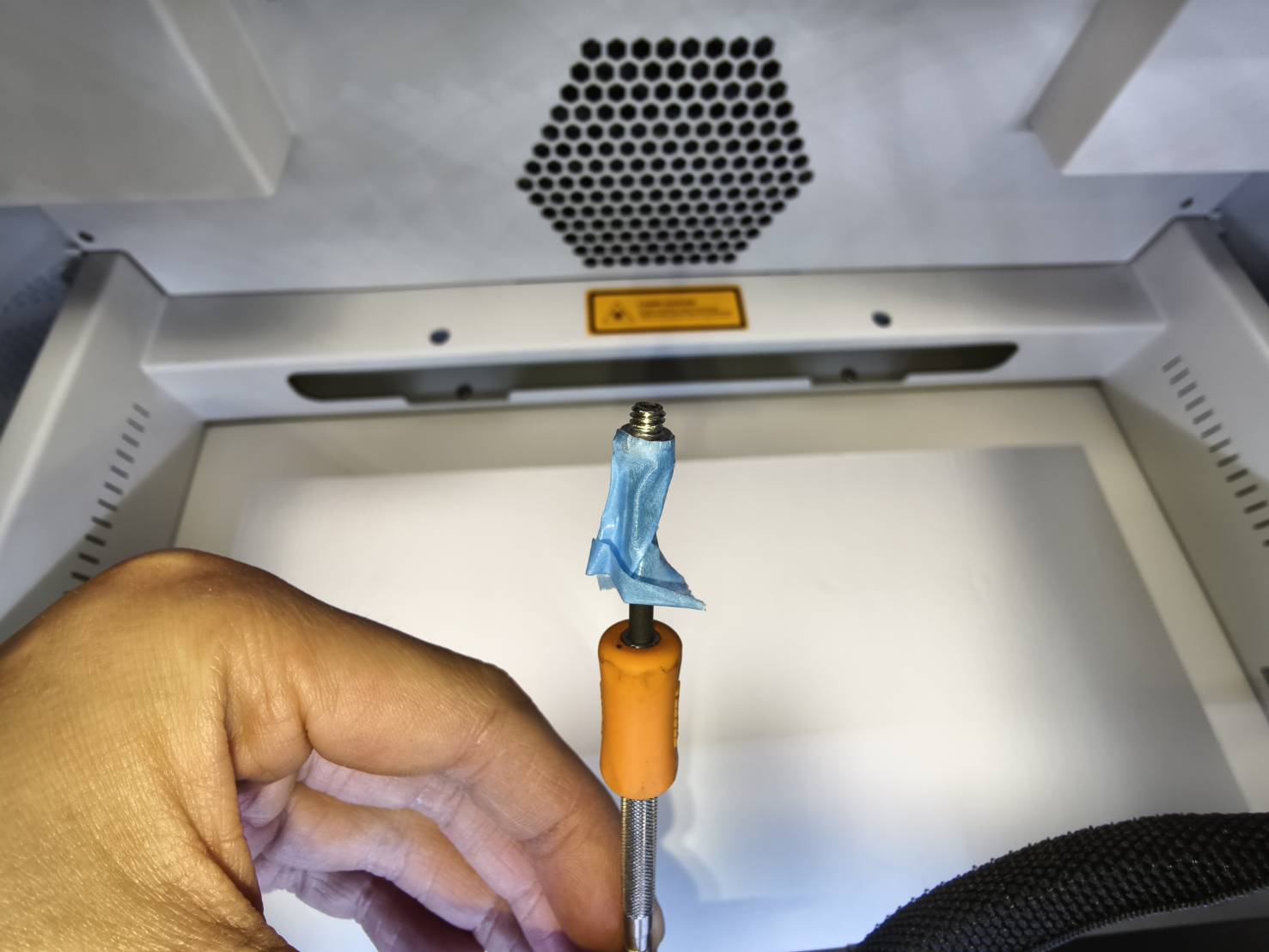

Fixieren Sie die Schraube am Schraubendreher mit normalem Klebeband.
(Dies erleichtert das Anziehen der Schraube.)

Schritt 4:

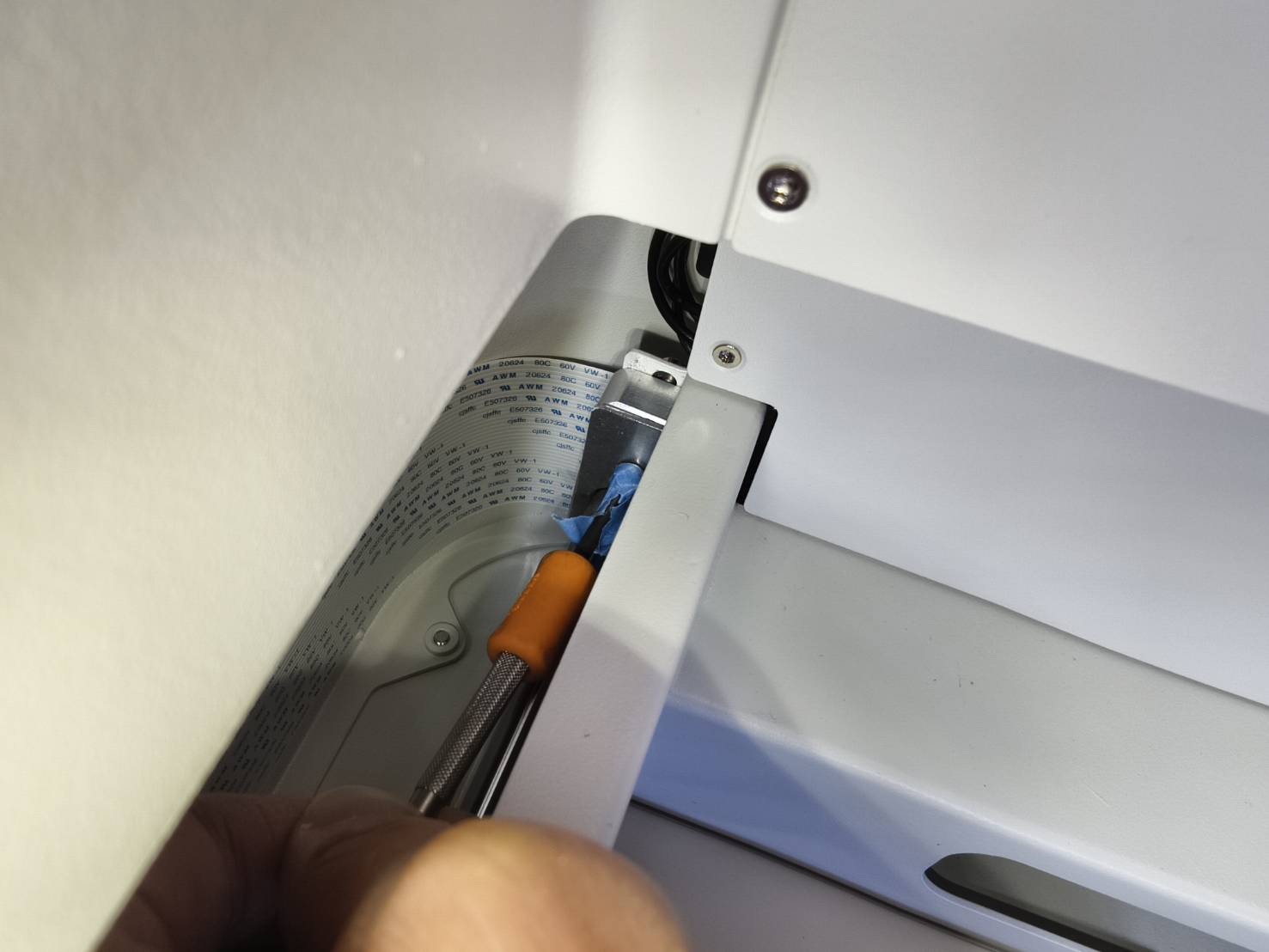

Ziehen Sie die Schraube fest.

Schritt 5:

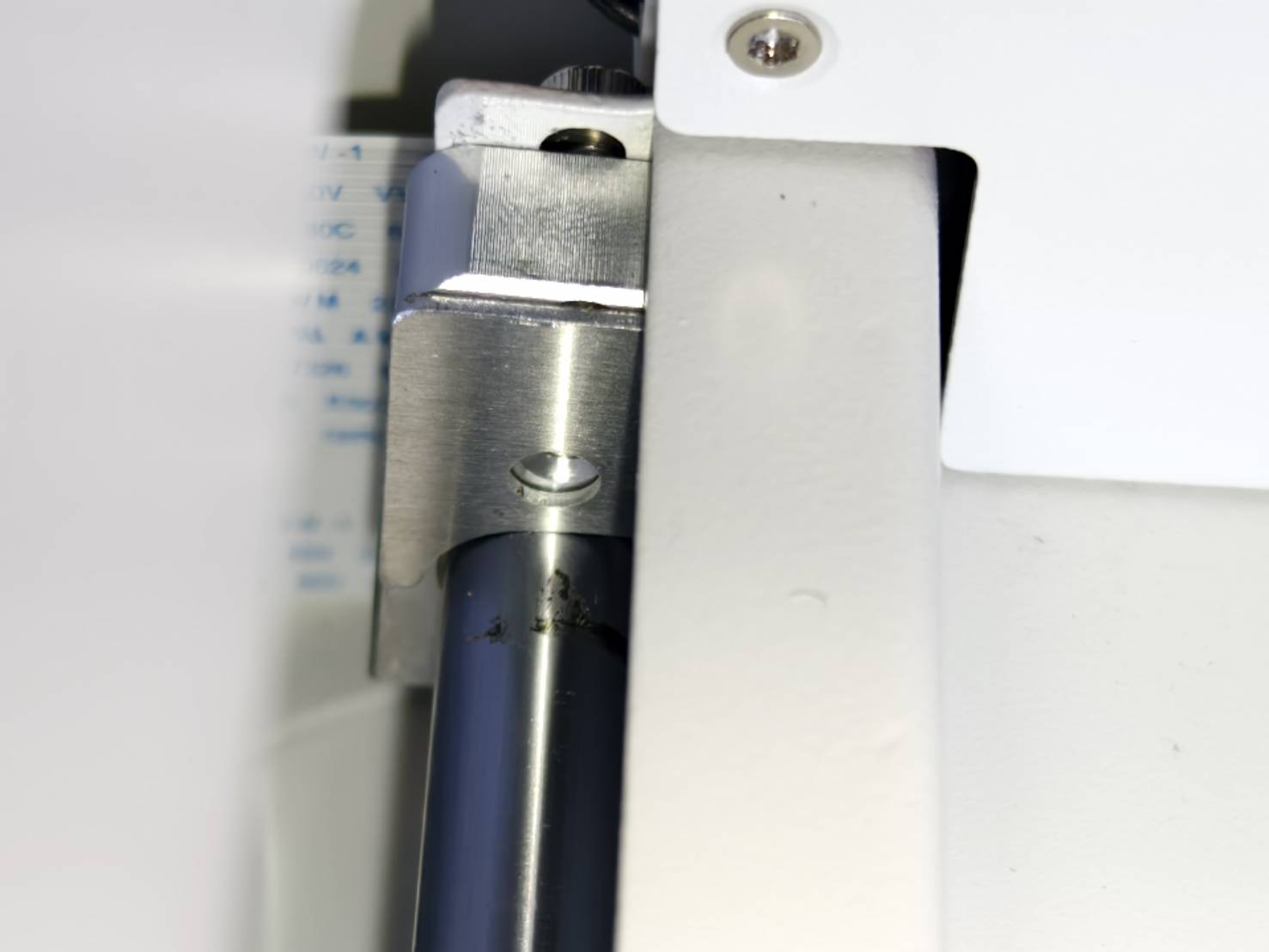

Fertigstellung.
