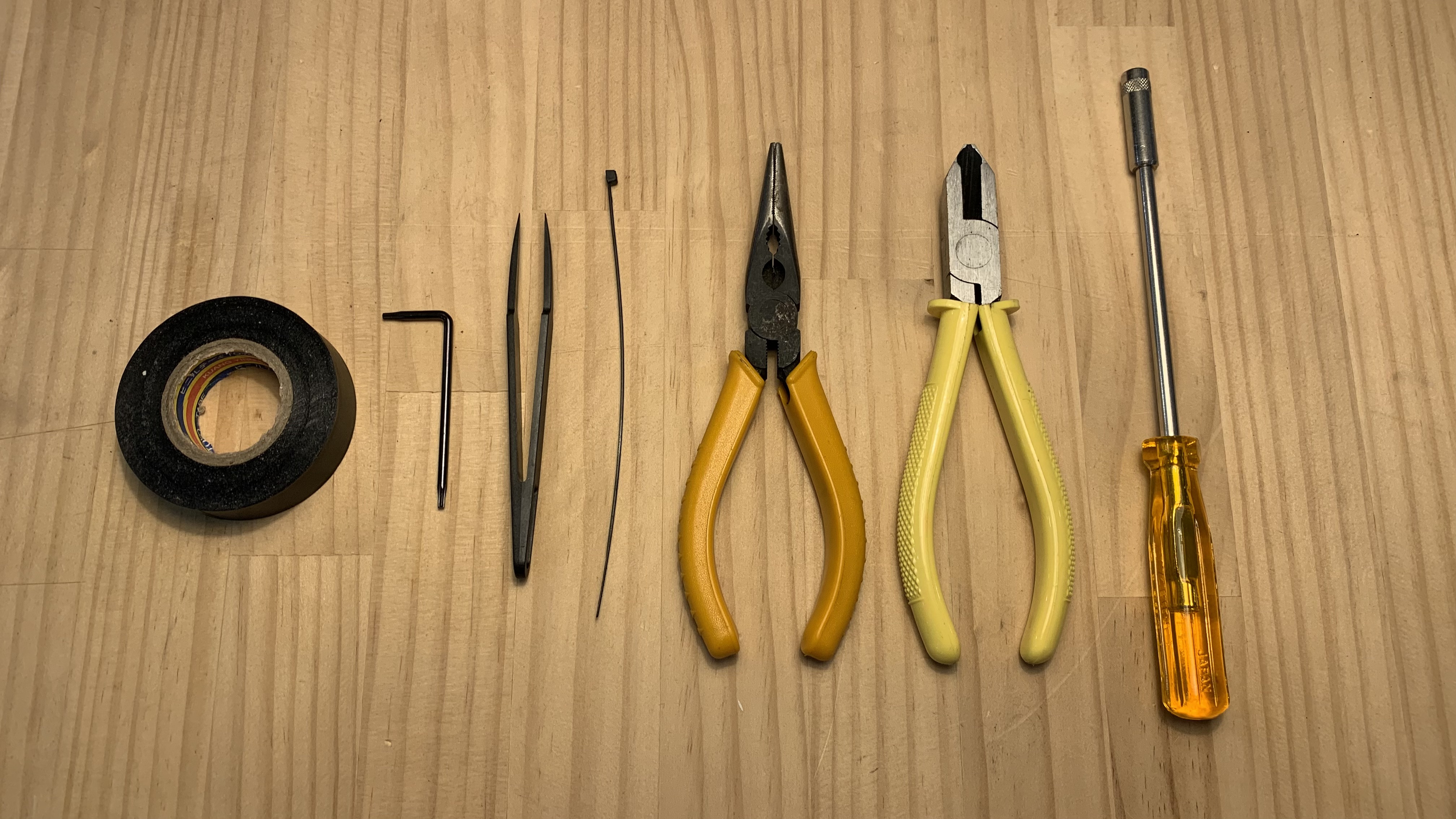

Werkzeuge:
- Torx T8-Schraubendreher
- 5,5mm-Steckschlüssel
- Seitenschneider oder Kneifzange
- Spitzzange
- Kabelbinder oder Klebeband
- Pinzette
Schritt 1
Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz.
Schritt 2
Lösen Sie diese Schrauben an der Platte. T8-Schraube x 8 Stück (Die Platte und die Türabdeckung sind miteinander verbunden.)
Schritt 3

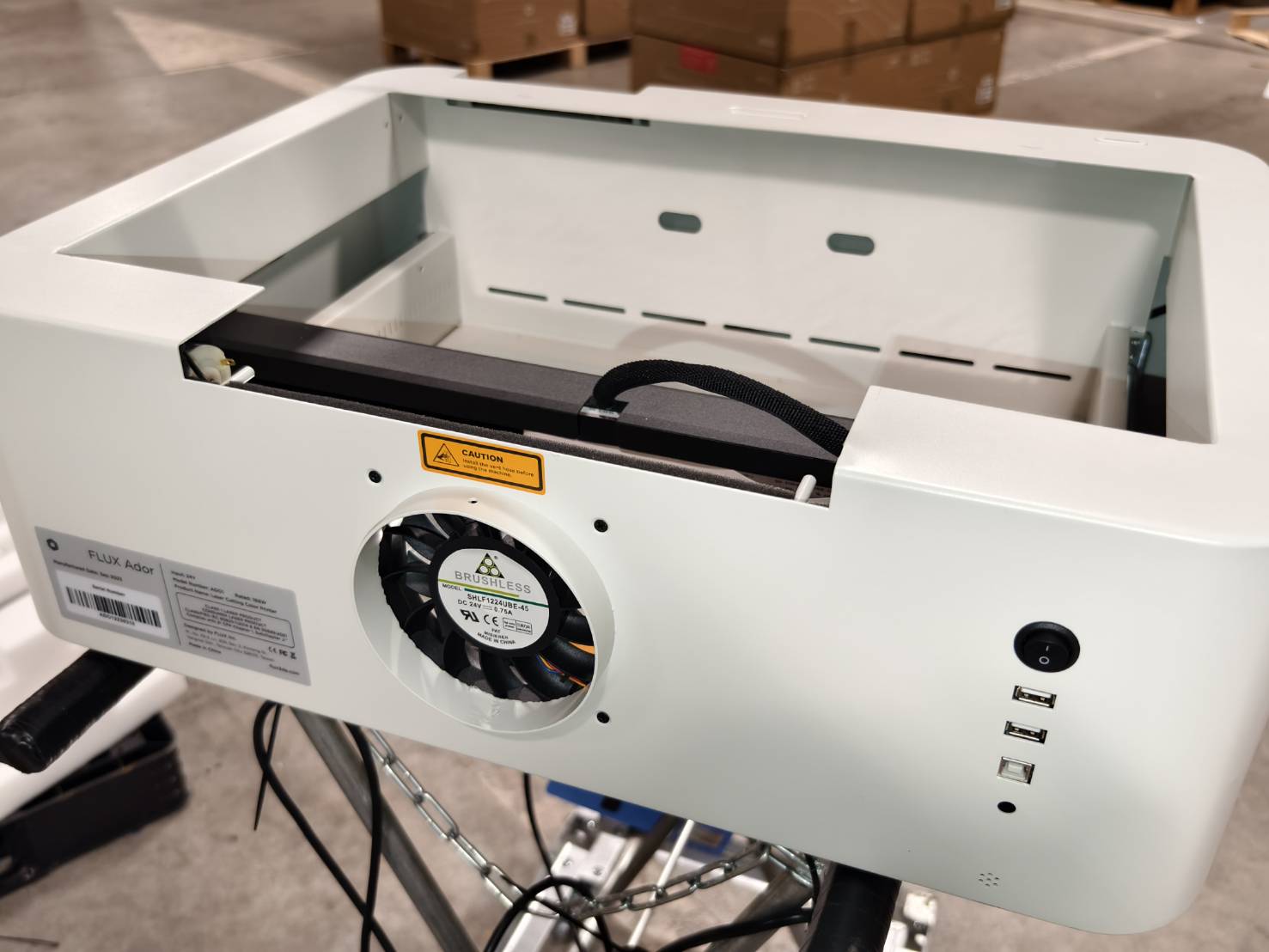

Schieben Sie die Platte und die Türabdeckung leicht nach vorne.
Sthritt 4

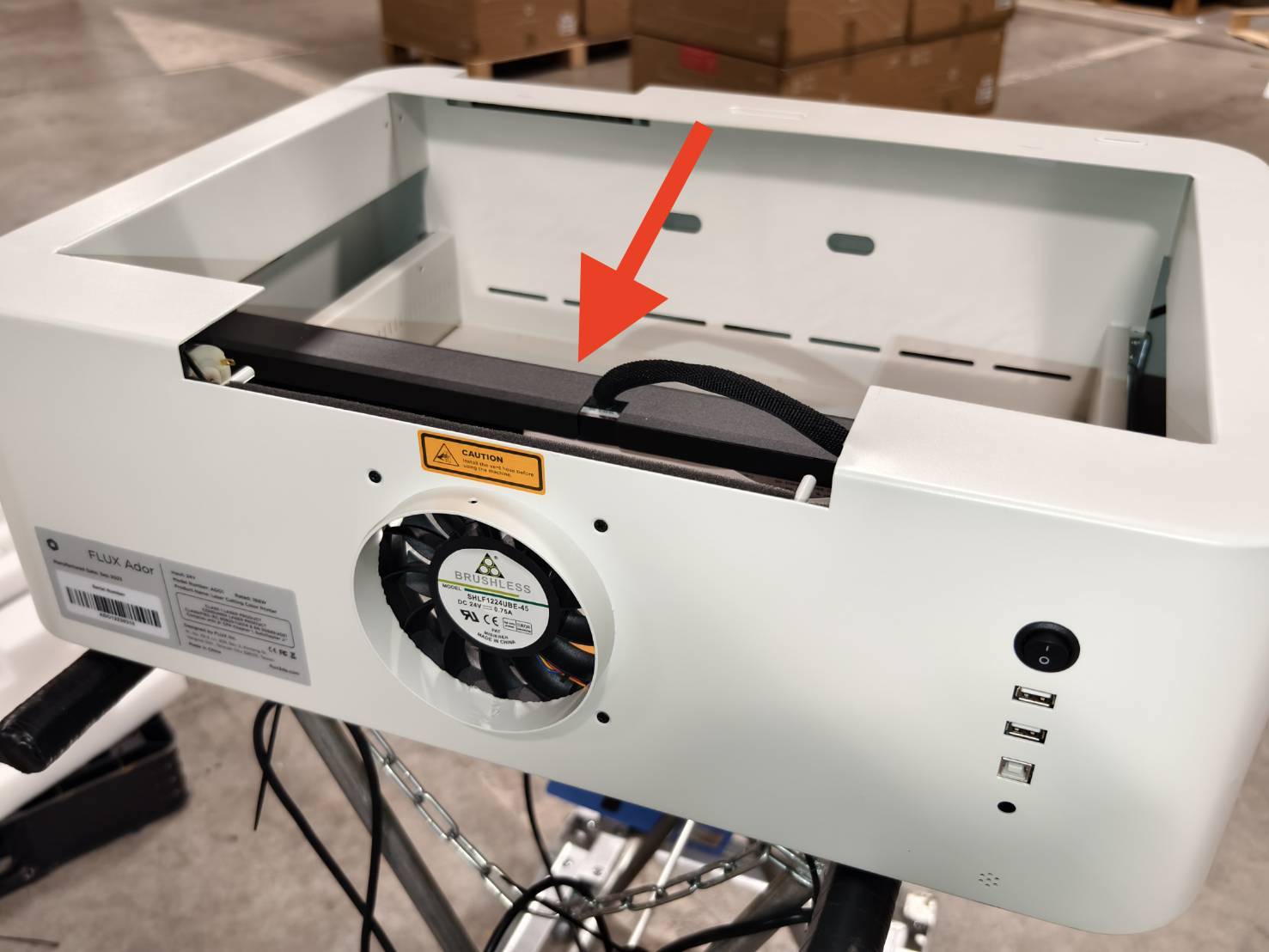

Entfernen Sie das Motorkabel. Das Kamerakabel lässt sich anschließend leichter entfernen.
Schritt 5
Entfernen Sie das Kamerakabel.
Beachten Sie, dass das Kabel durch einen Clip gesichert ist. Öffnen Sie den Clip, um das Kamerakabel zu entfernen.
(Eine Pinzette kann bei diesem Schritt hilfreich sein)
Clip-Verriegelung:
Clip-Verriegelung geöffnet:
Kabel herausziehen:
Schritt 6
Entfernen Sie die Platte und die Türabdeckung.
Schritt 7
Entfernen Sie die anderen vier Kabel und lassen Sie das 2-polige Kabel unten angeschlossen.
(Eine Pinzette kann bei diesem Schritt hilfreich sein)
Schritt 8

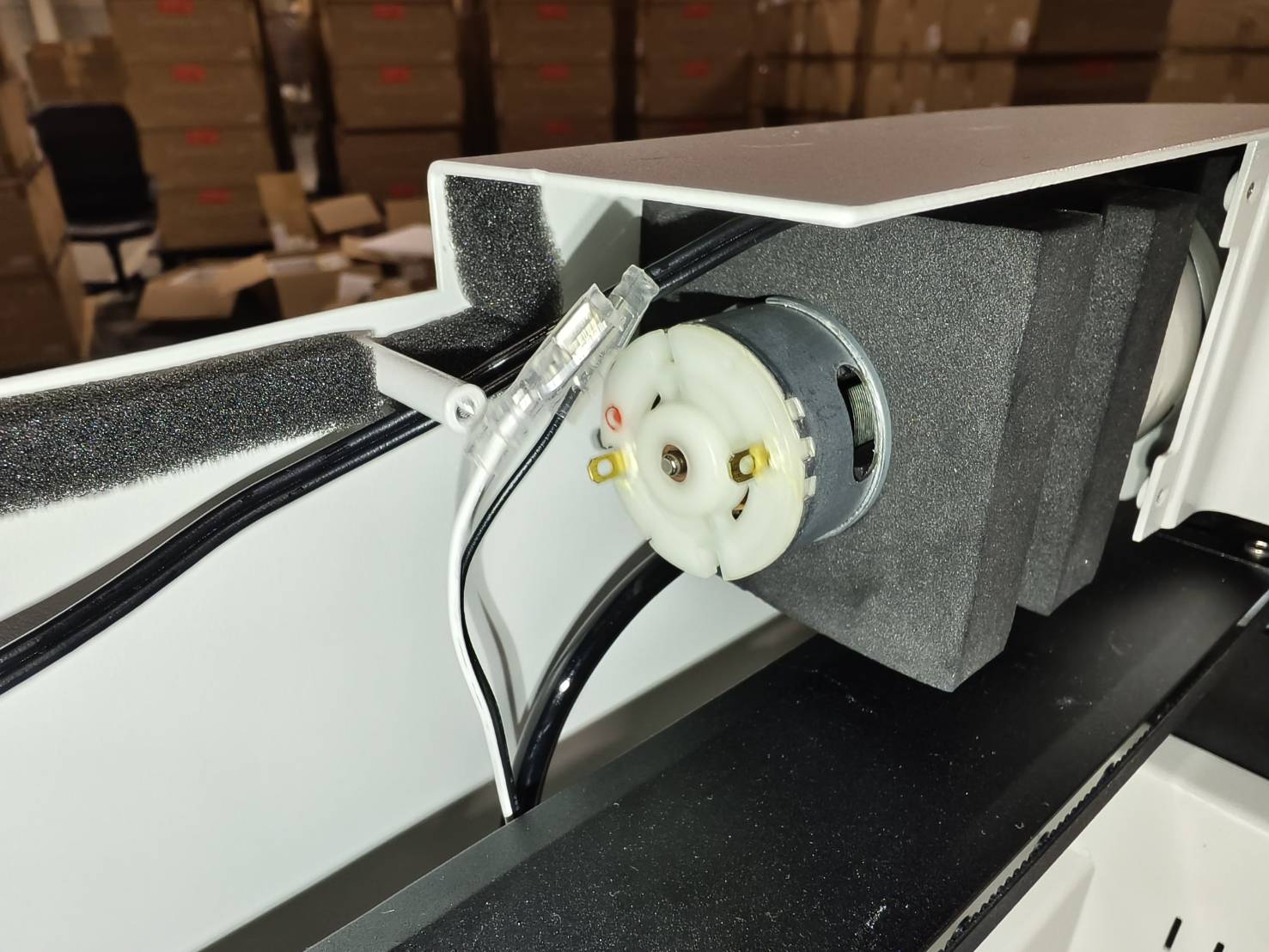

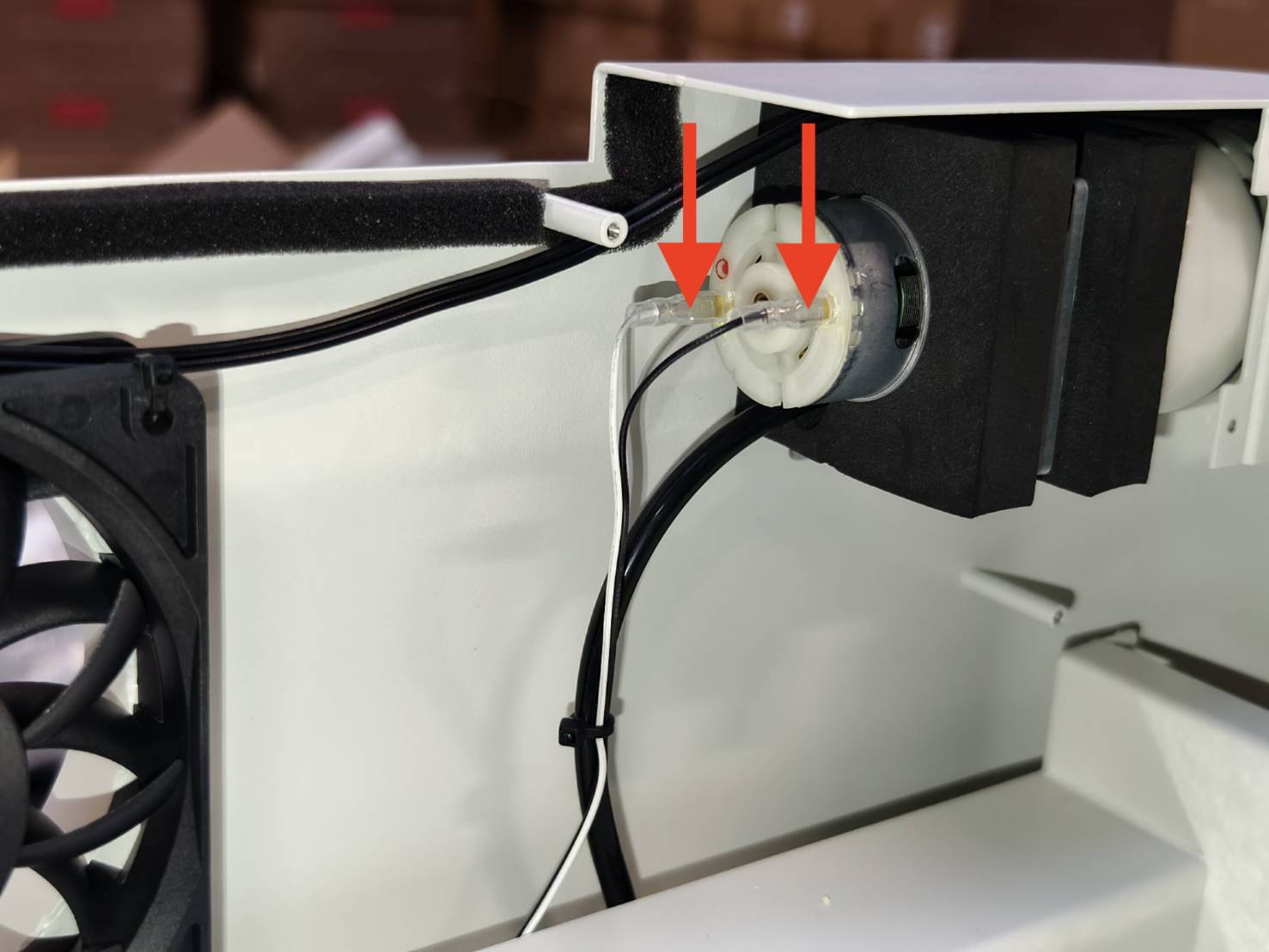

Trennen Sie die mit der Luftpumpe verbundenen Kabel.
⚠︎ Hinweis:
Nach dem Abklemmen der Kabel,
- wenn Sie nur die Luftpumpe oder sowohl die Luftpumpe als auch das Kabel ersetzen, fahren Sie bitte mit Schritt 9.
- Wenn Sie nur das Pumpenkabel ersetzen, gehen Sie bitte zu Schritt 19.
Schritt 9
(Führen Sie diesen Schritt nur aus, wenn Sie eine Luftpumpe ersetzen.)

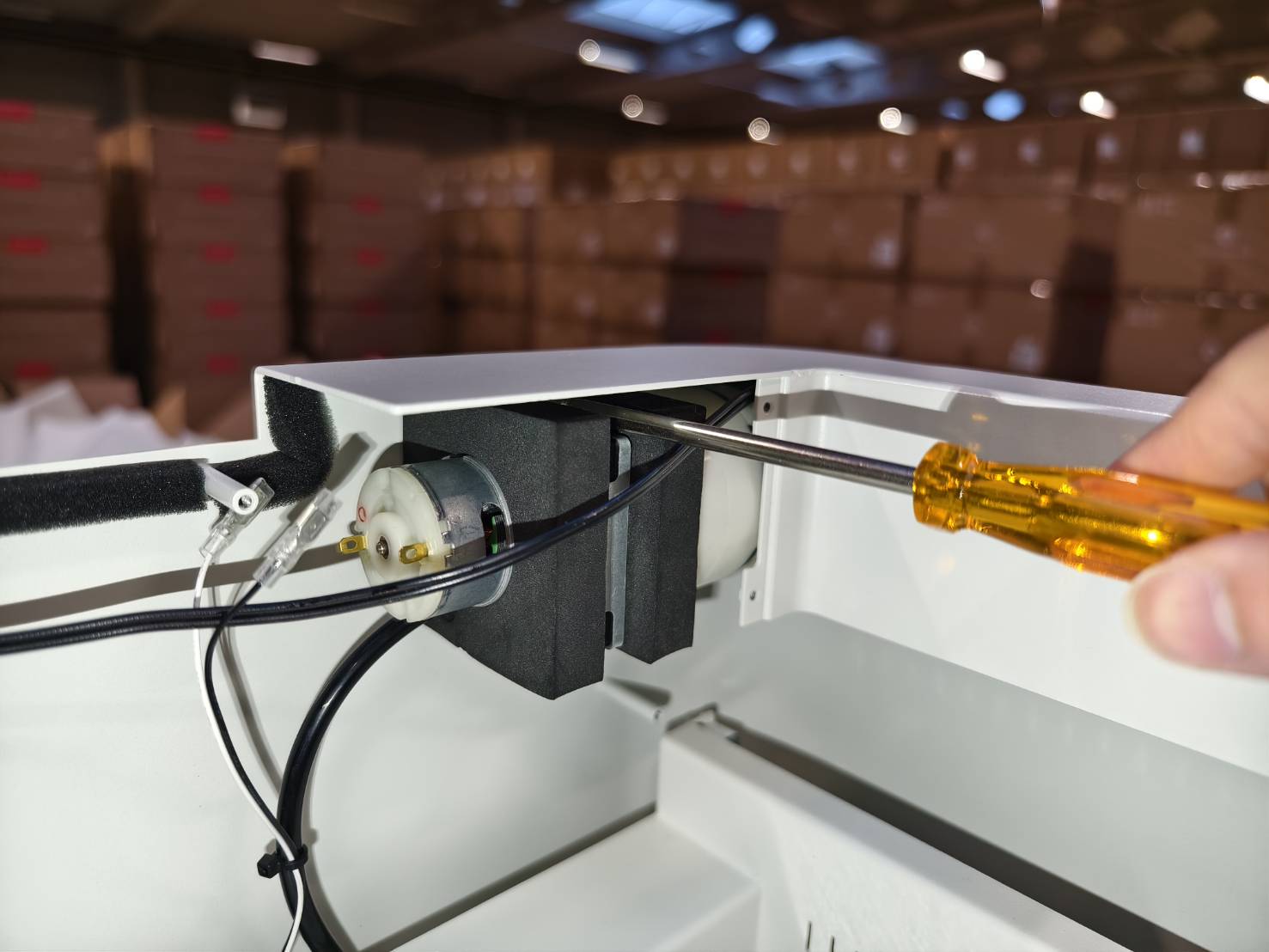

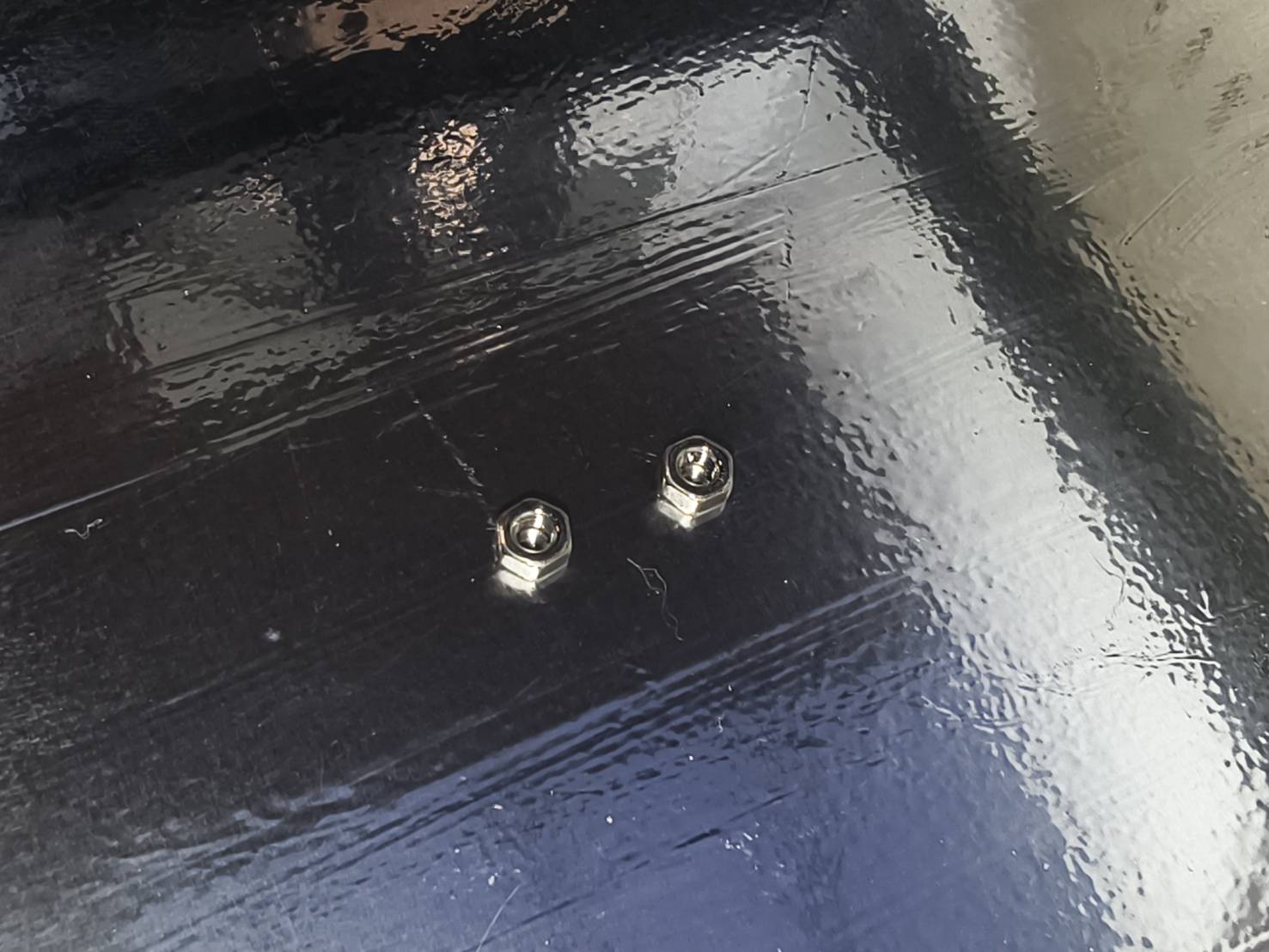

Entfernen Sie die Muttern mit einem 5,5-mm-Steckschlüssel. Bewahren Sie die Muttern sicher auf und legen Sie sie nicht in die Maschine, da die Maschine in den nächsten Schritten aufrecht gestellt wird.
Schritt 10

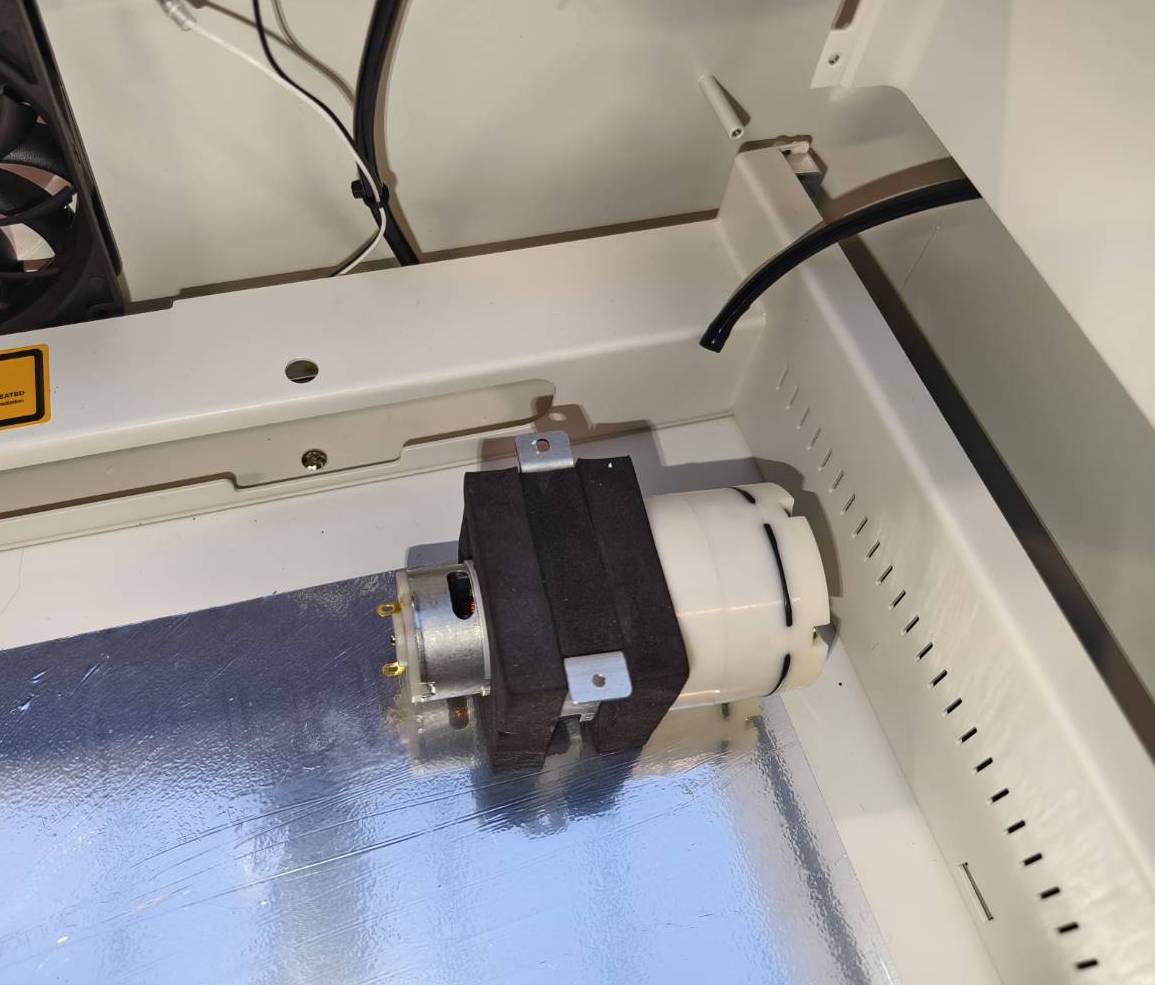

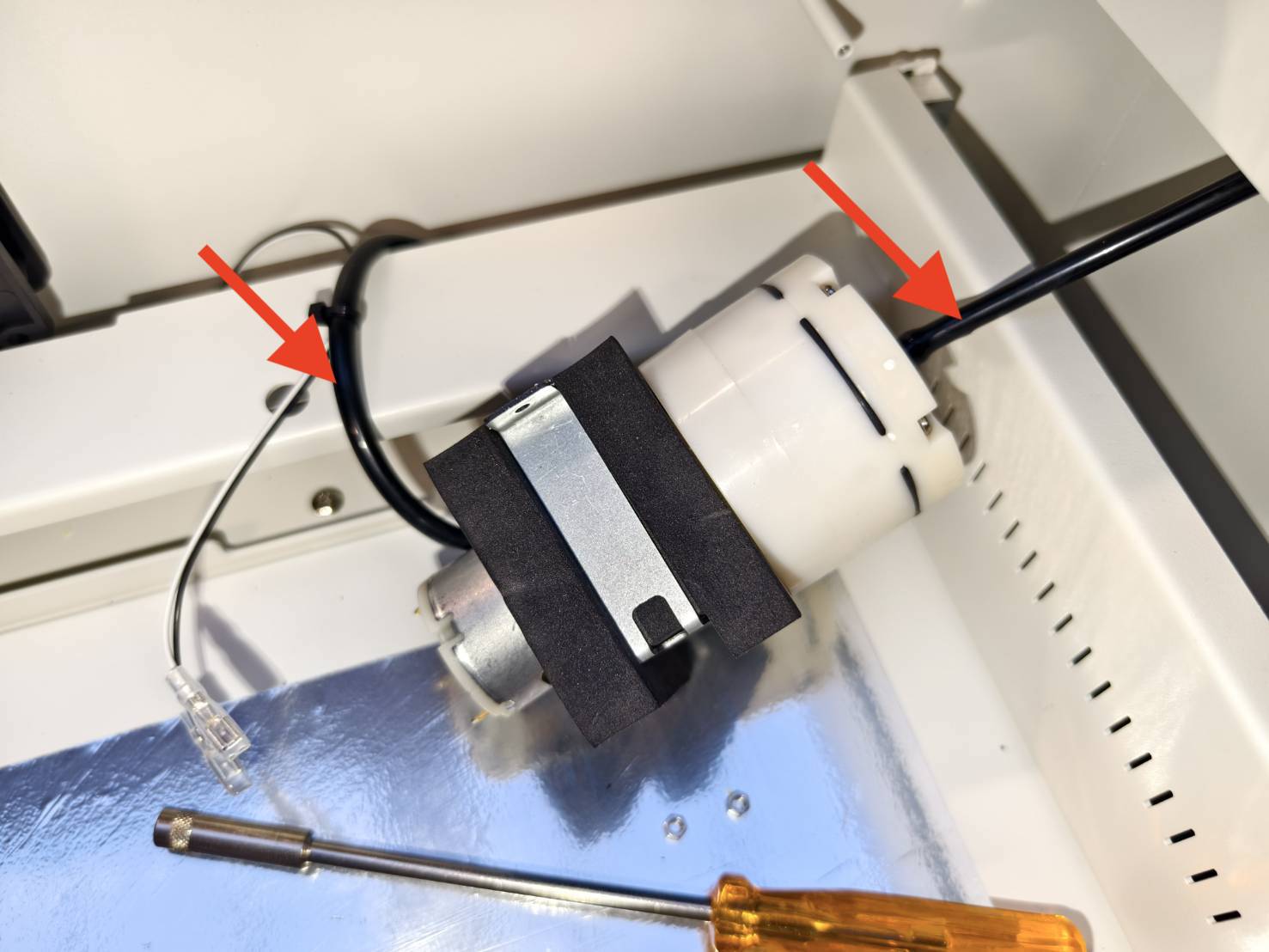

Die Luftpumpe kann jetzt mit noch angeschlossenen Luftschläuchen demontiert werden.
Schritt 11

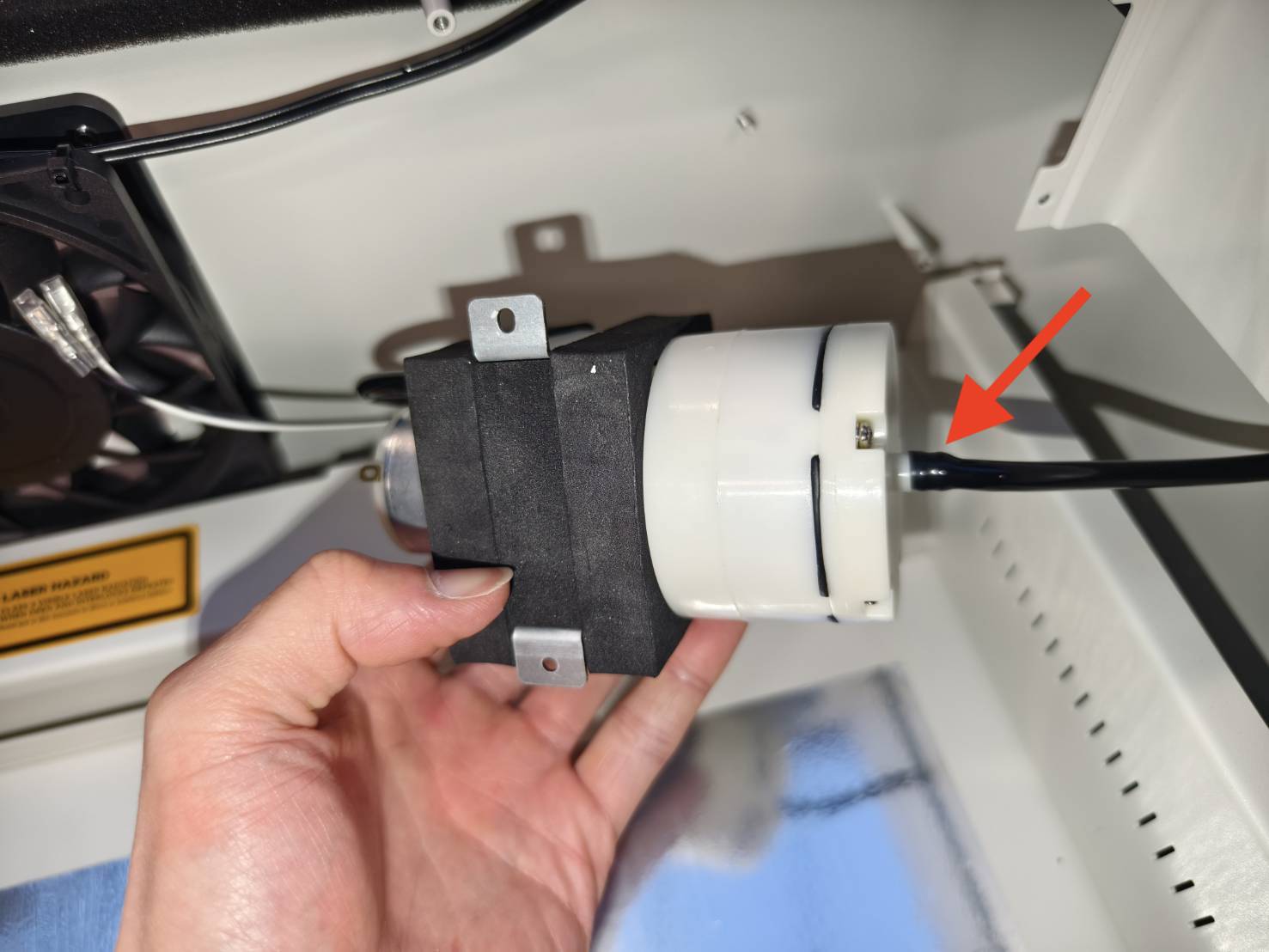

Lösen Sie diese Luftschläuche, indem Sie sie von der Luftpumpe abziehen.
Schritt 12

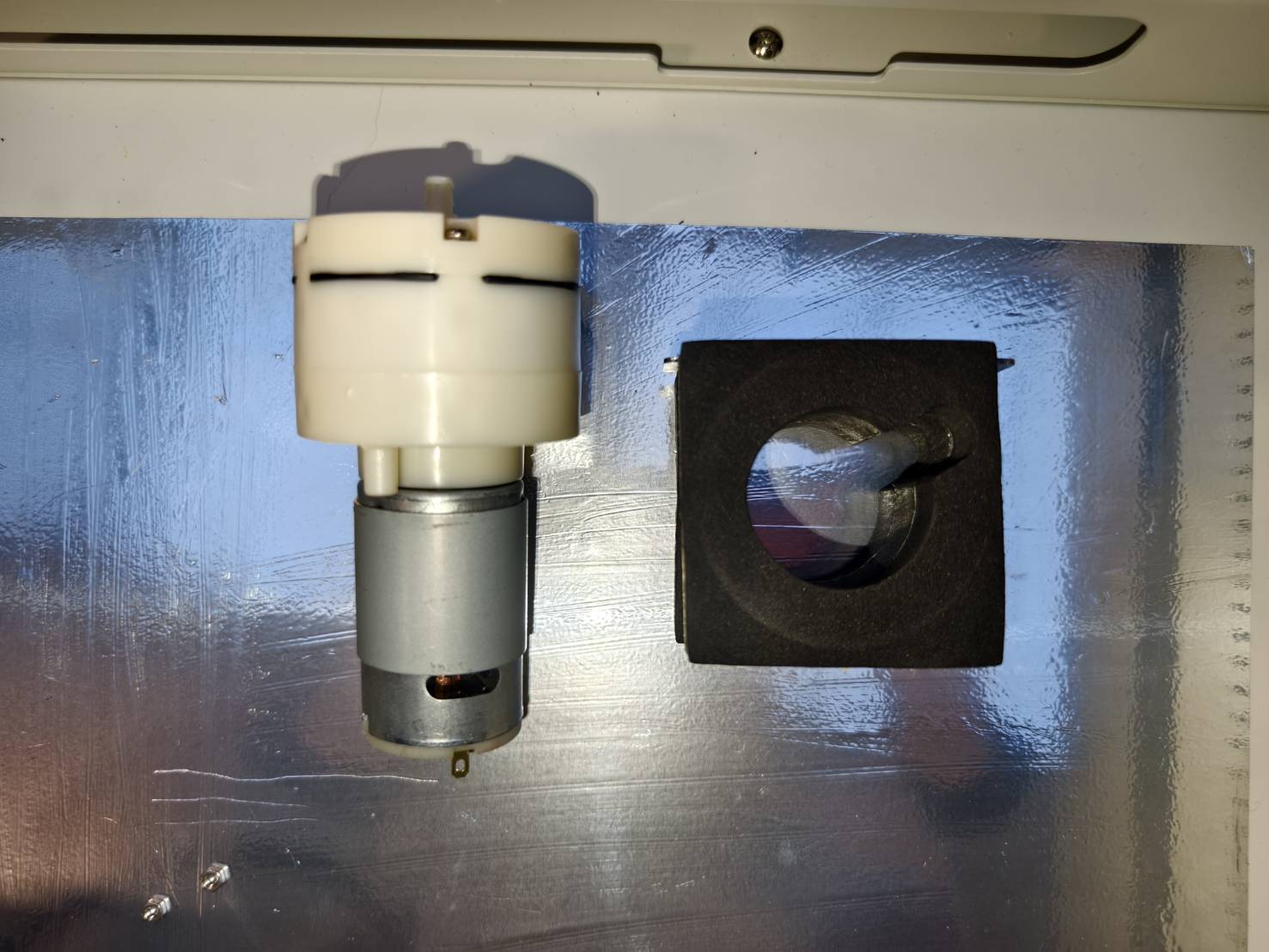

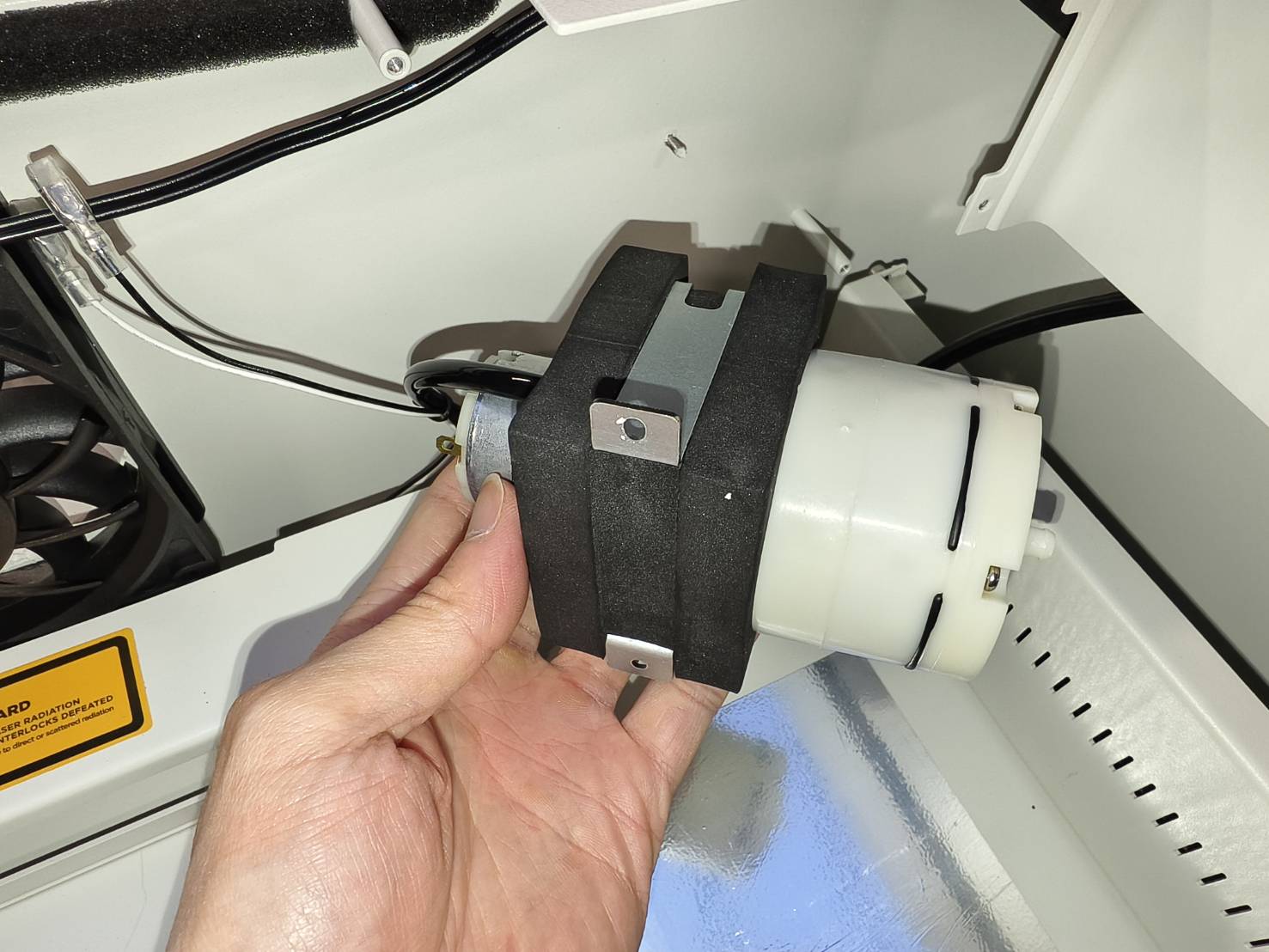

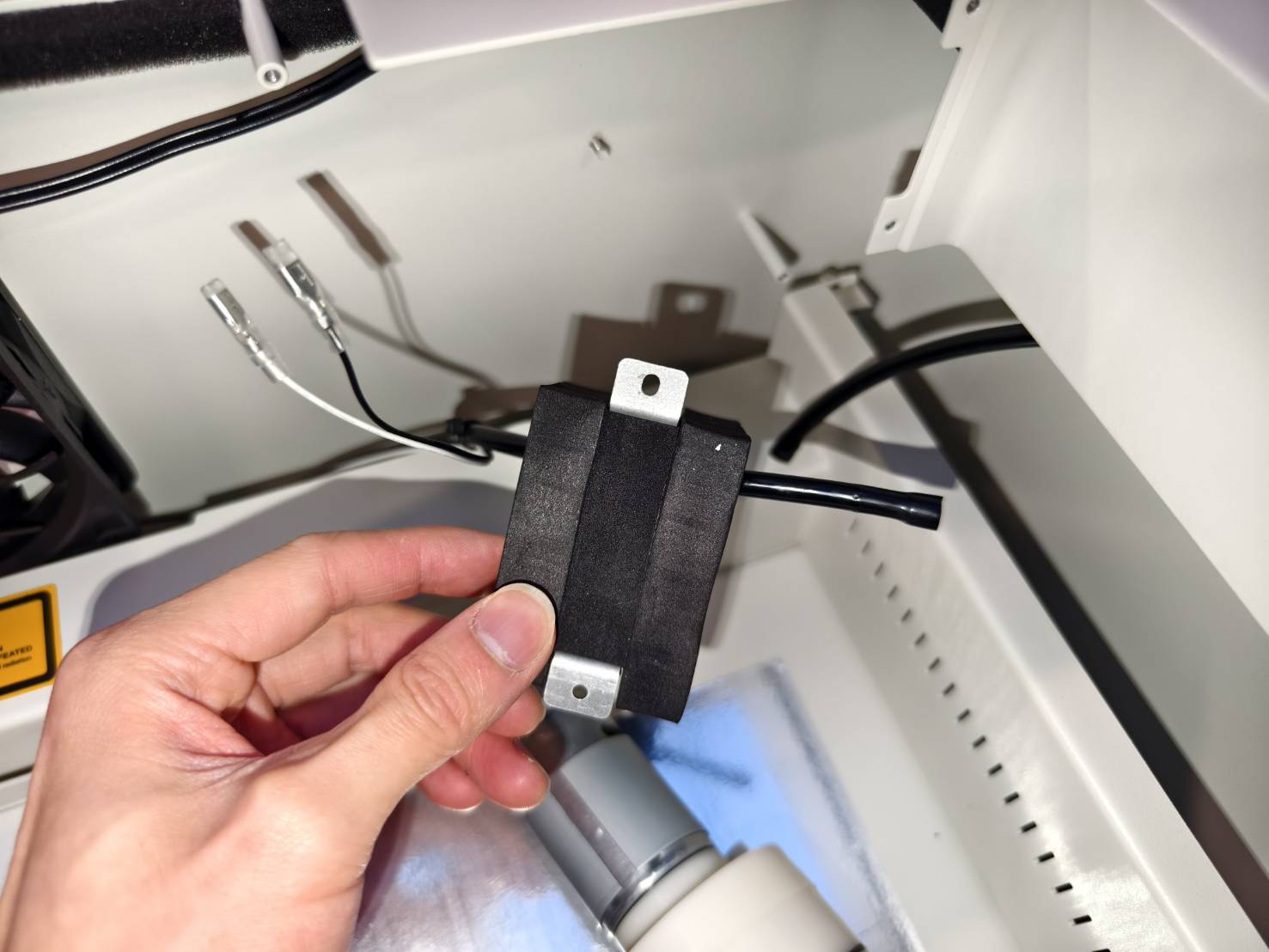

Lösen Sie die Luftpumpe vom Schaumstoff und der Metallhalterung.
Die Luftpumpe wird dann vollständig aus der Maschine entfernt.
Schritt 13

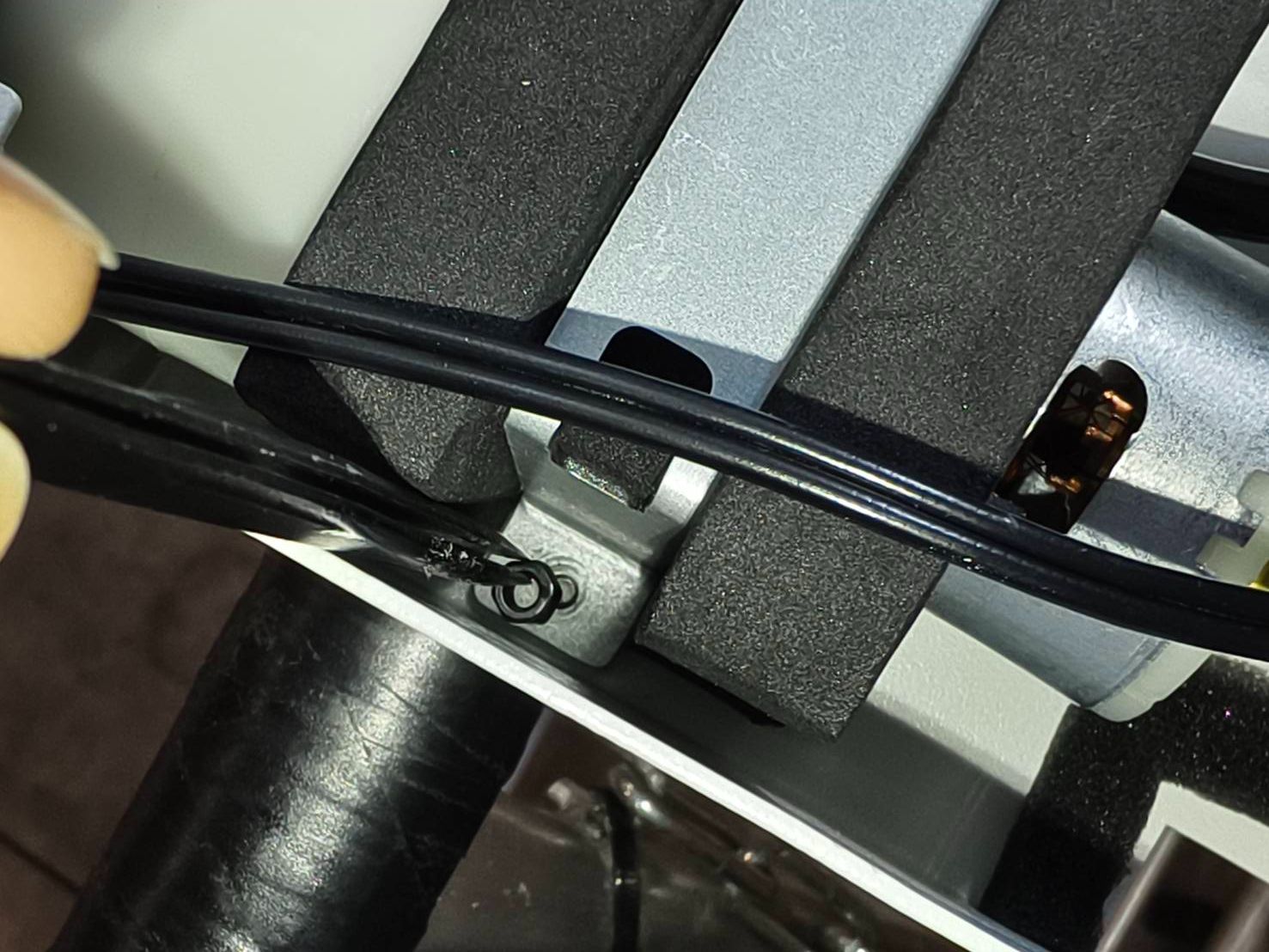

Befestigen Sie den Luftschlauch an der neuen Luftpumpe. Der untere Luftschlauch muss zuerst durch den Schaumstoff geführt und anschließend an der Luftpumpe befestigt werden.
Schritt 14

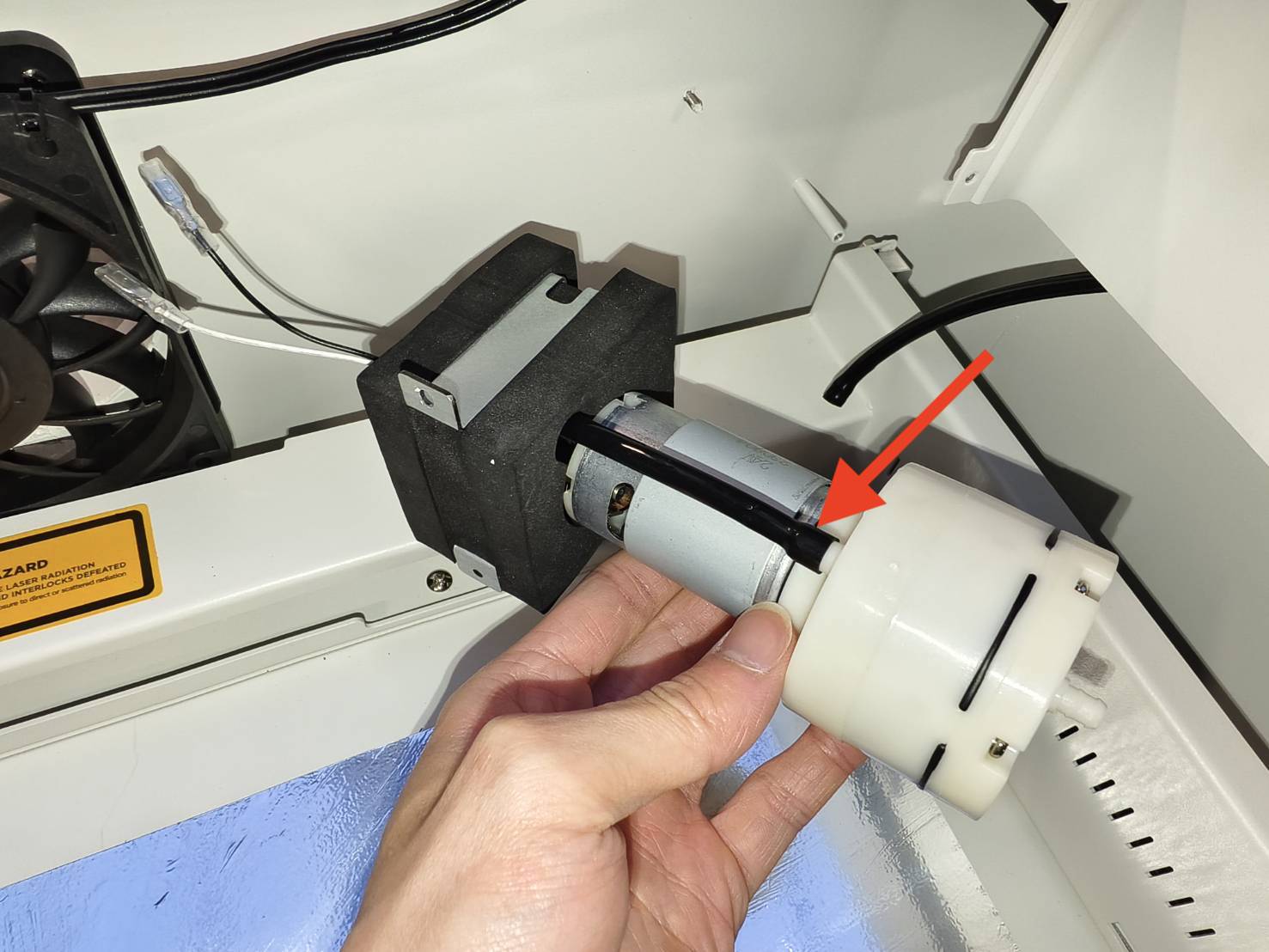

Befestigen Sie den anderen Luftschlauch an der neuen Luftpumpe.
Schritt 15

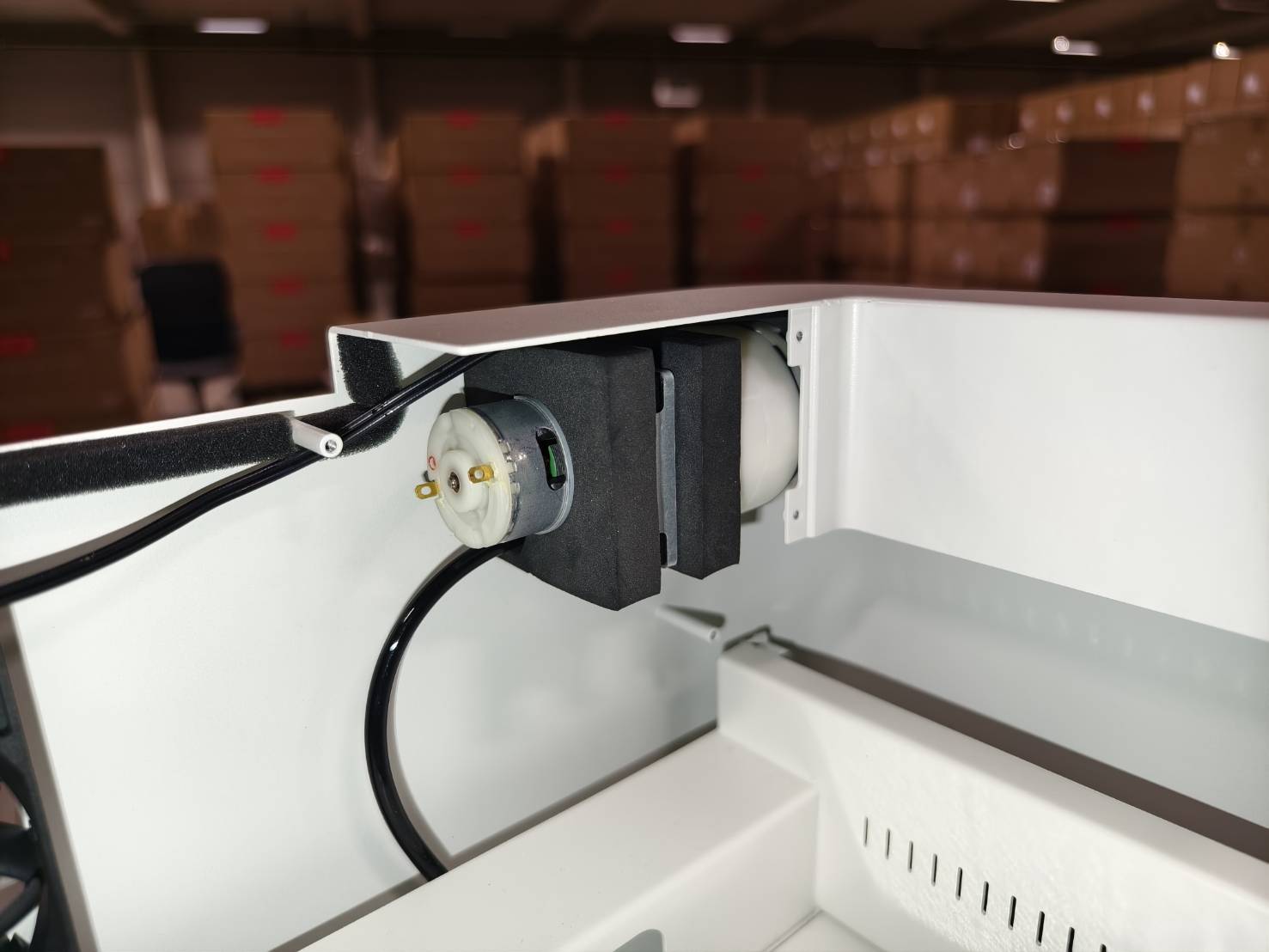

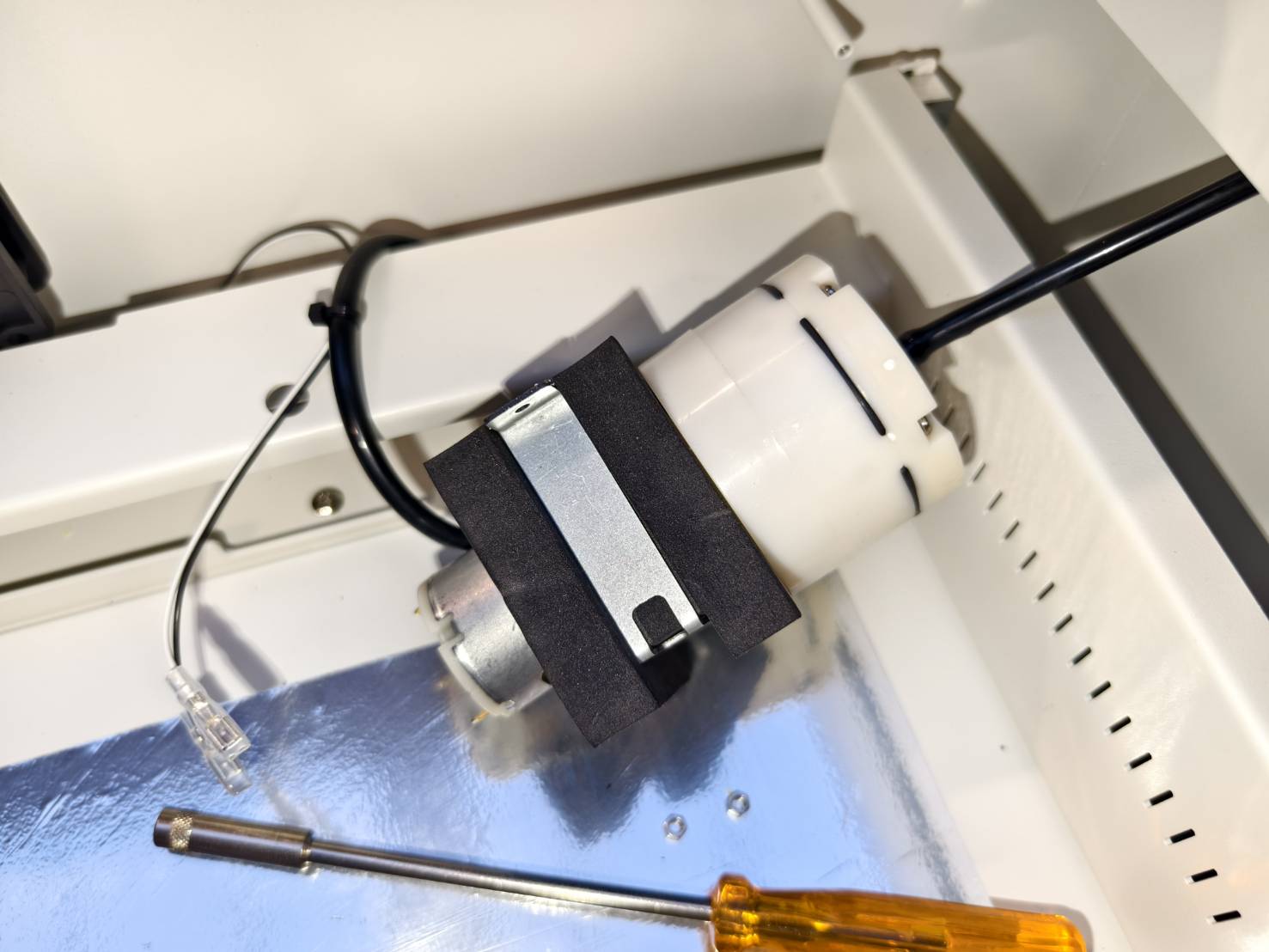

Platzieren Sie die Luftpumpe mit dem Schaumstoff und der Halterung wieder in Position. Lassen Sie sie vorerst unverschraubt.
Schritt 16
Schieben Sie den Modulsitz (X-Achse) bis zum Anschlag in Richtung des Lüfters, um Beschädigungen zu vermeiden.

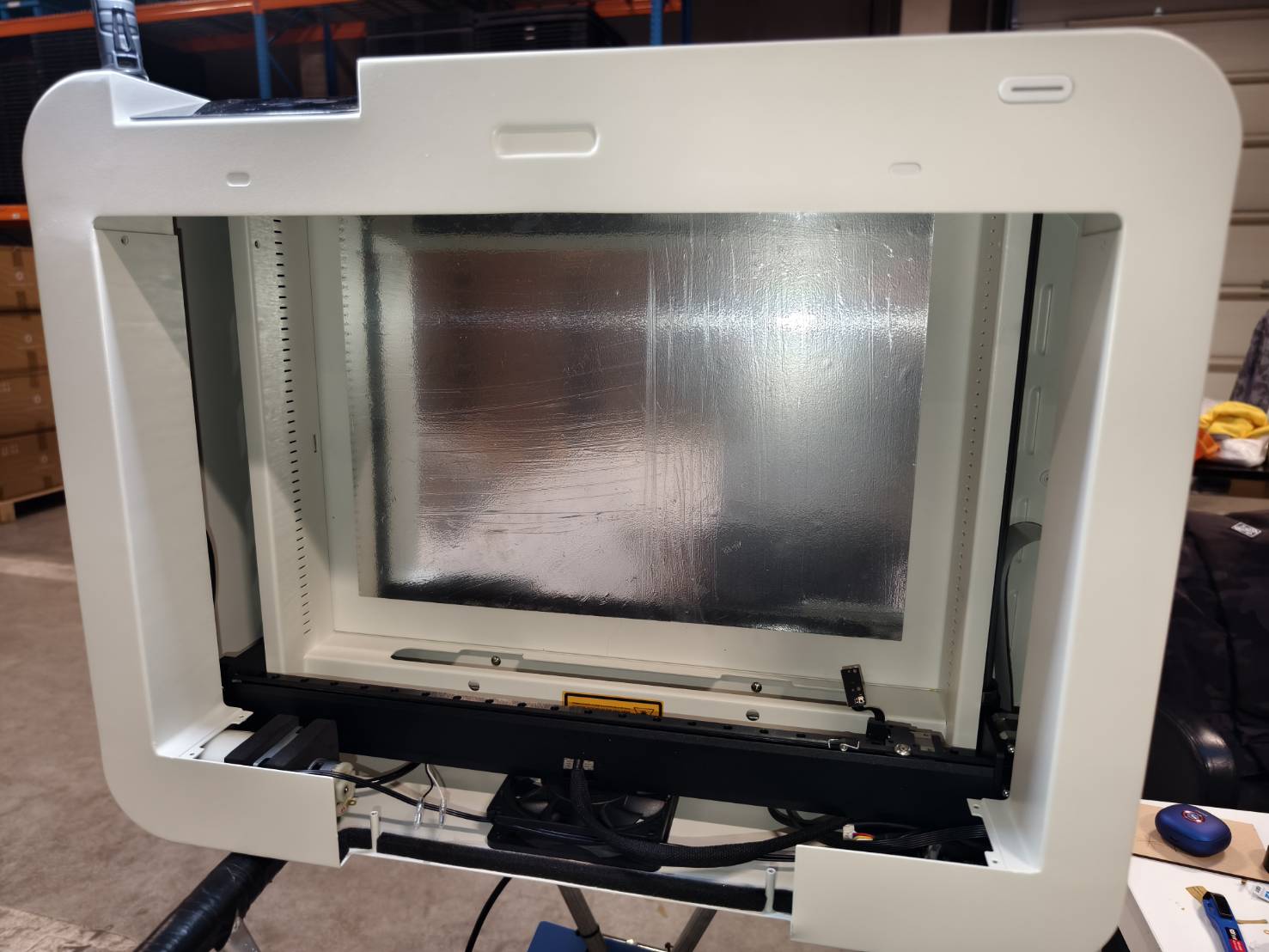

Bringen Sie die Maschine in eine aufrechte Position, wie im Foto dargestellt.
Schritt 17

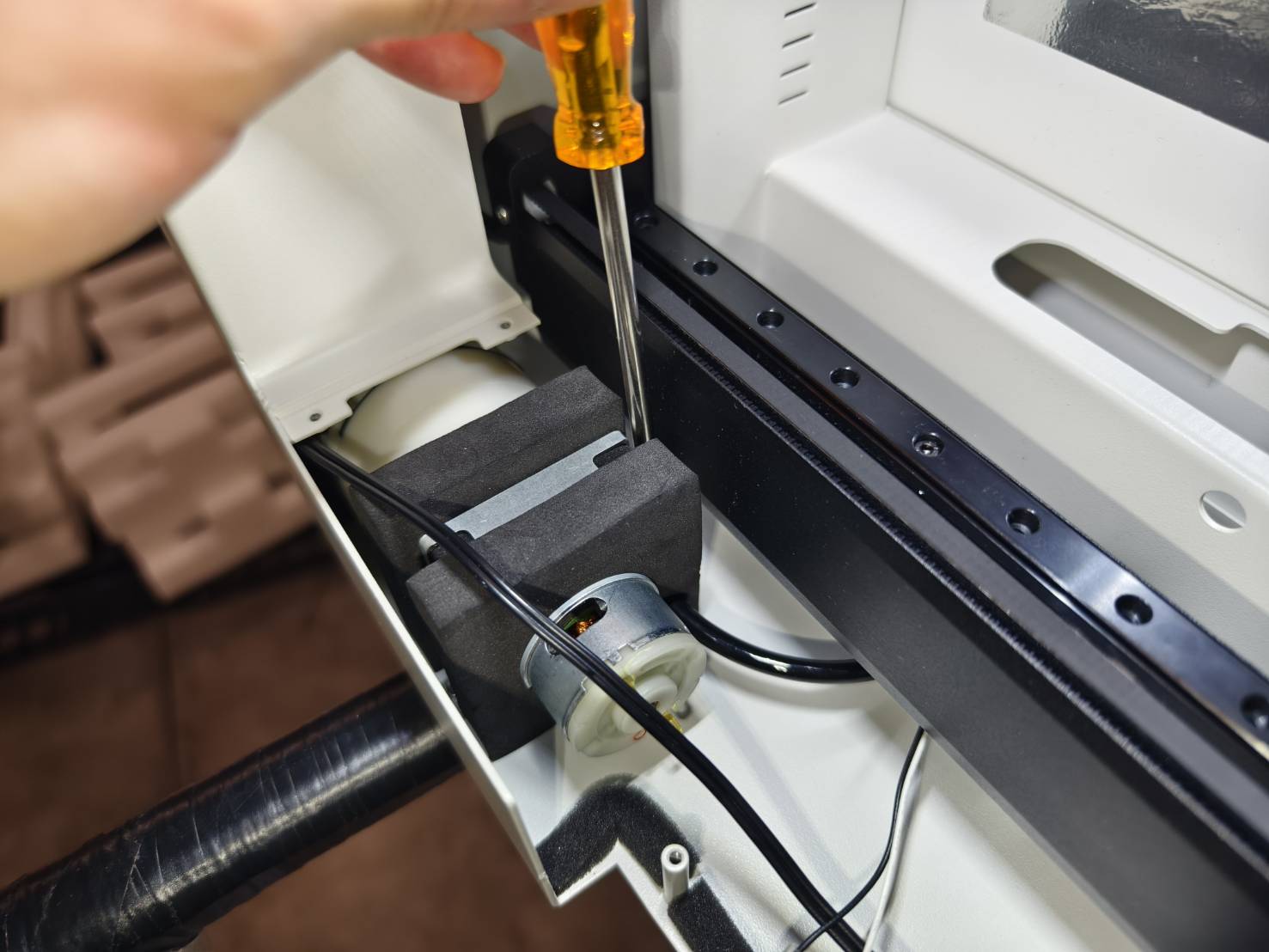

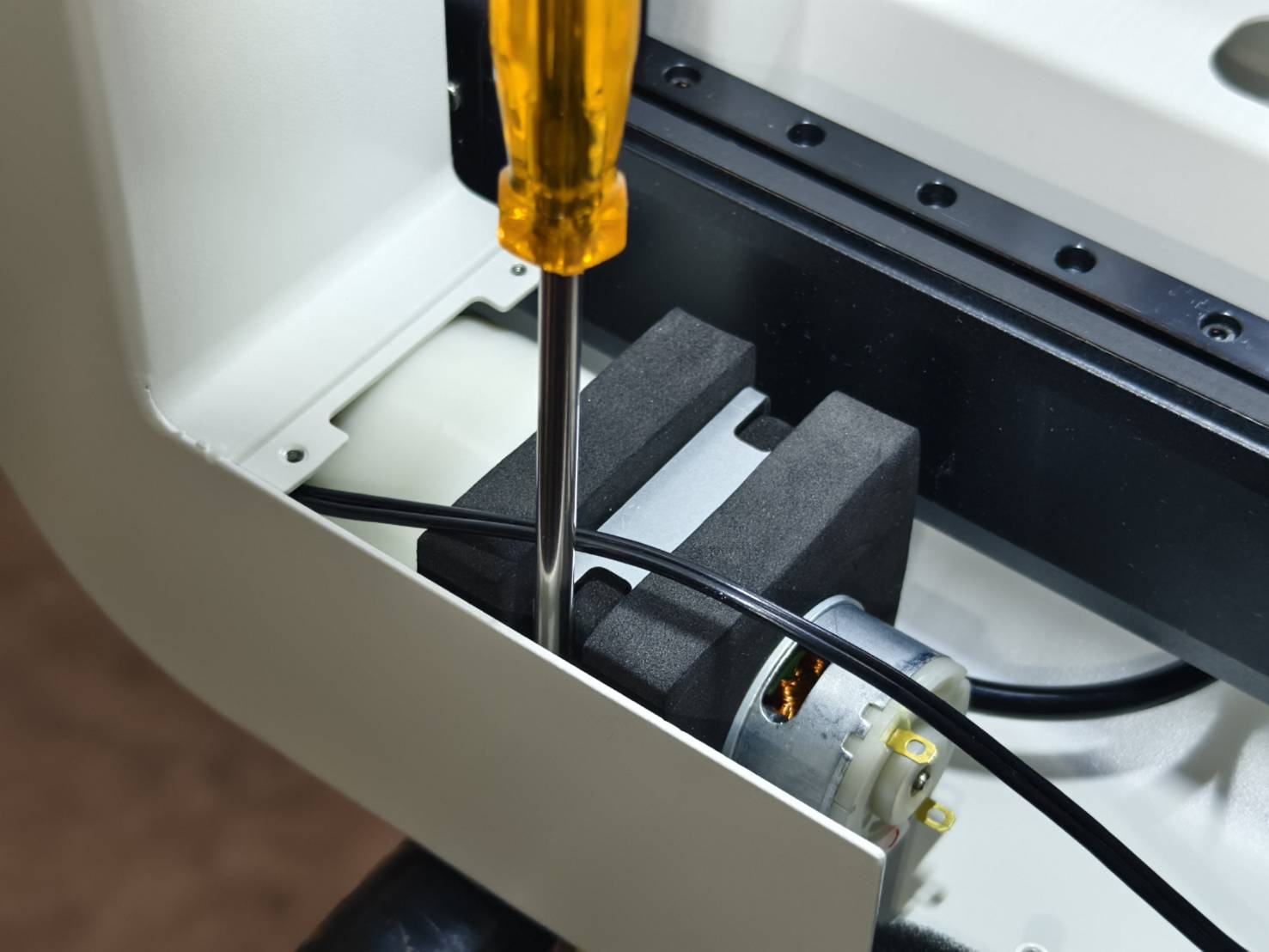

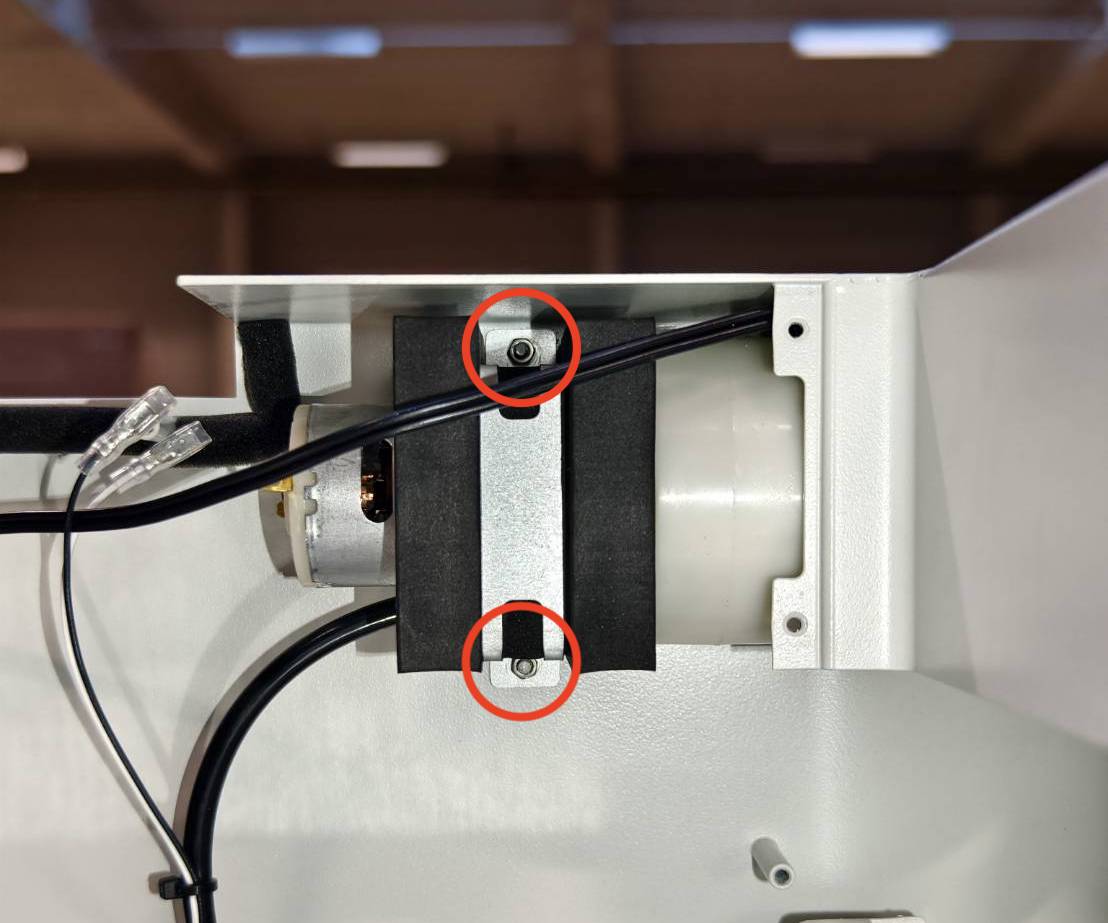

Setzen Sie mit einer Pinzette die Mutter auf den Gewindebolzen und ziehen Sie sie mit einem Steckschlüssel fest.
Wiederholen Sie diesen Vorgang auf beiden Seiten.
Schritt 18
Bringen Sie die Maschine wieder in ihre Ausgangsposition.
Hinweis:
Der Austausch der Luftpumpe ist mit diesem Schritt abgeschlossen.
Falls der Austausch des Luftpumpenkabels nicht erforderlich ist, fahren Sie bitte mit Schritt 23 fort und schließen Sie das 2-polige Kabel direkt an.
Schritt 19

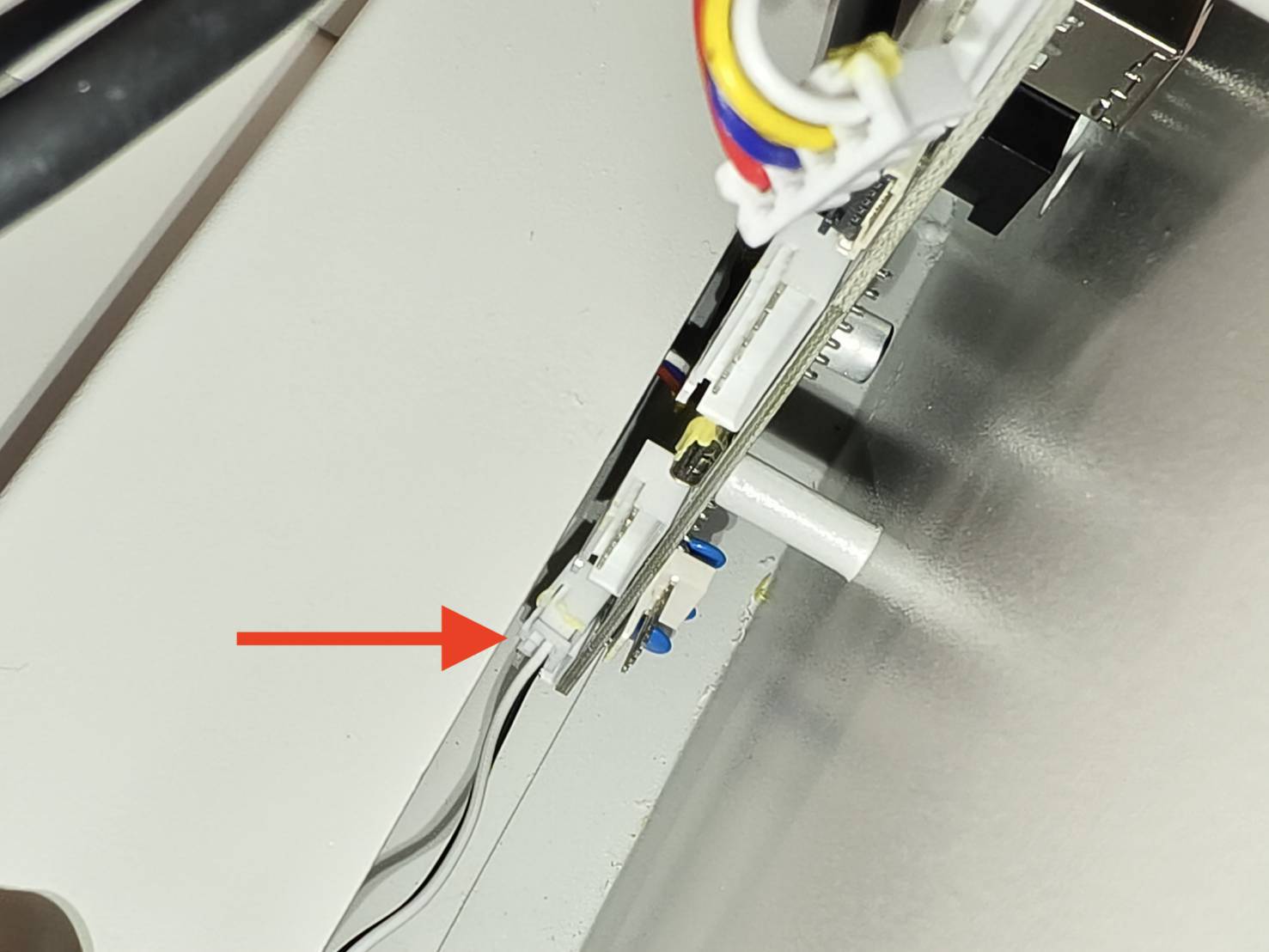

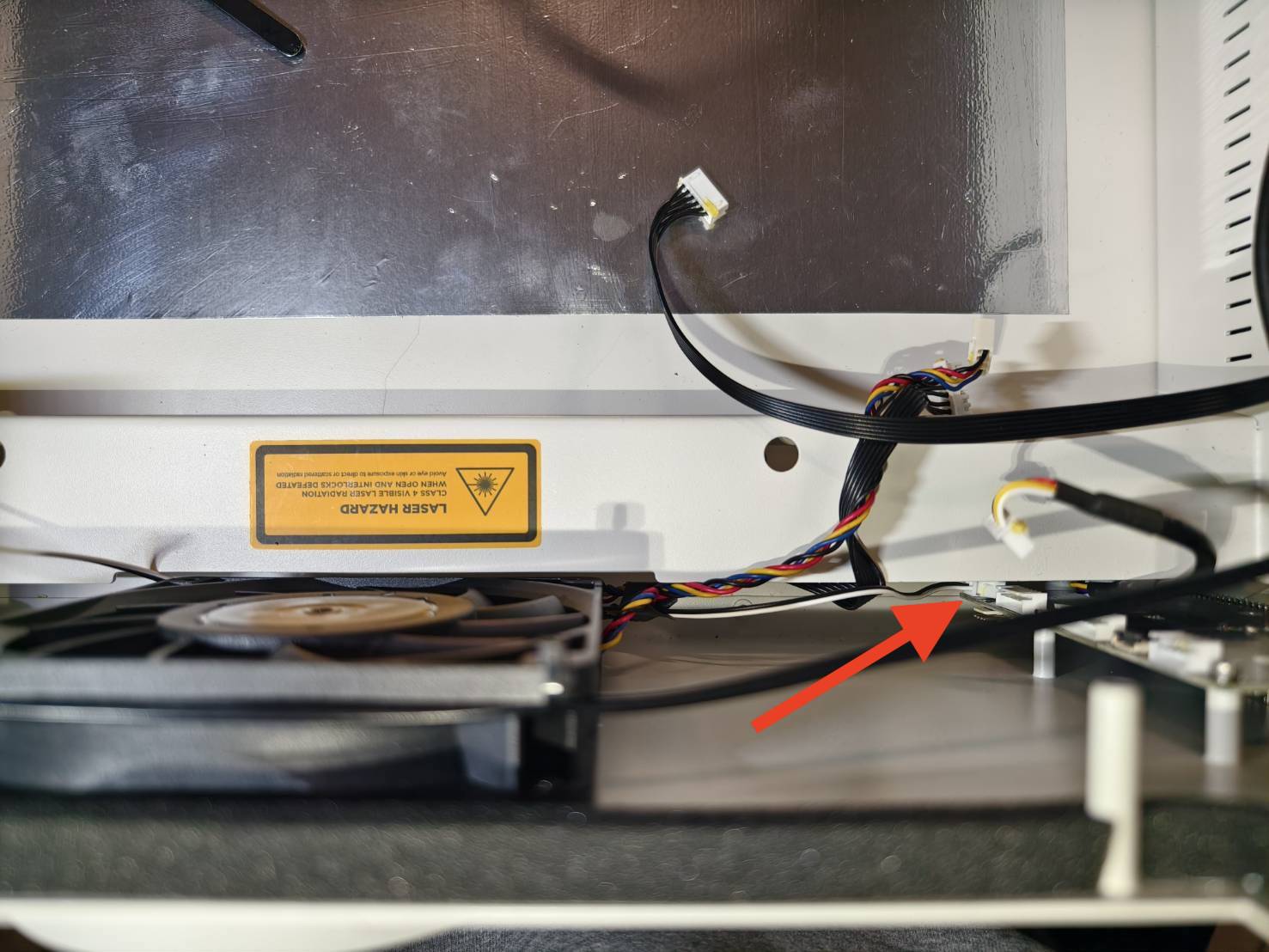

Trennen Sie das 2-polige Kabel der Luftpumpe von der Hauptplatine an der Unterseite.
Schritt 20

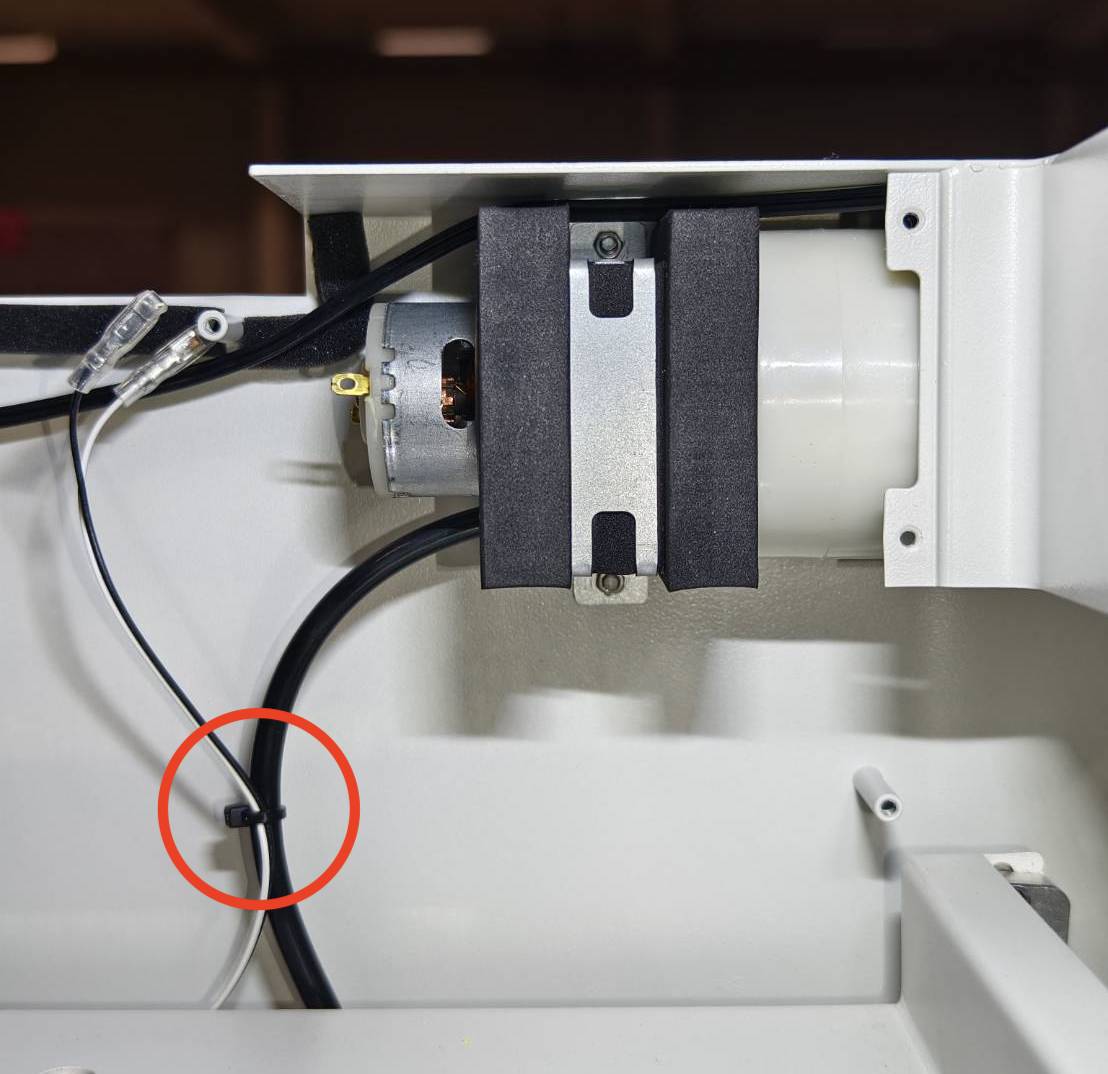

Durchtrennen Sie den Kabelbinder, der den Luftschlauch und das Luftpumpenkabel zusammenhält.
Schritt 21

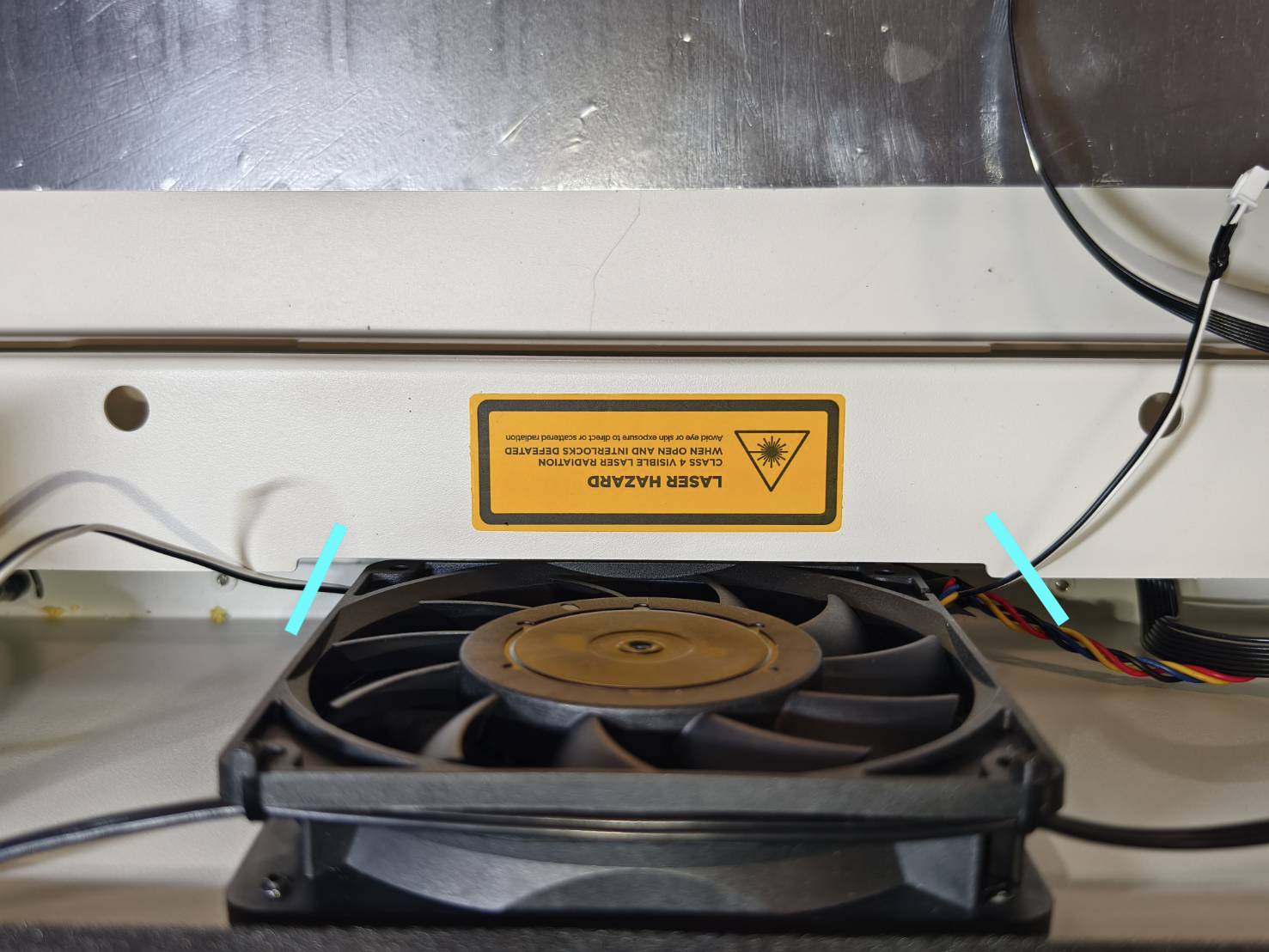

Schneiden Sie die Drähte auf beiden Seiten des Lüfters ab, wie im Bild gezeigt. Die abgeschnittenen Drähte können entsorgt werden.
Schritt 22

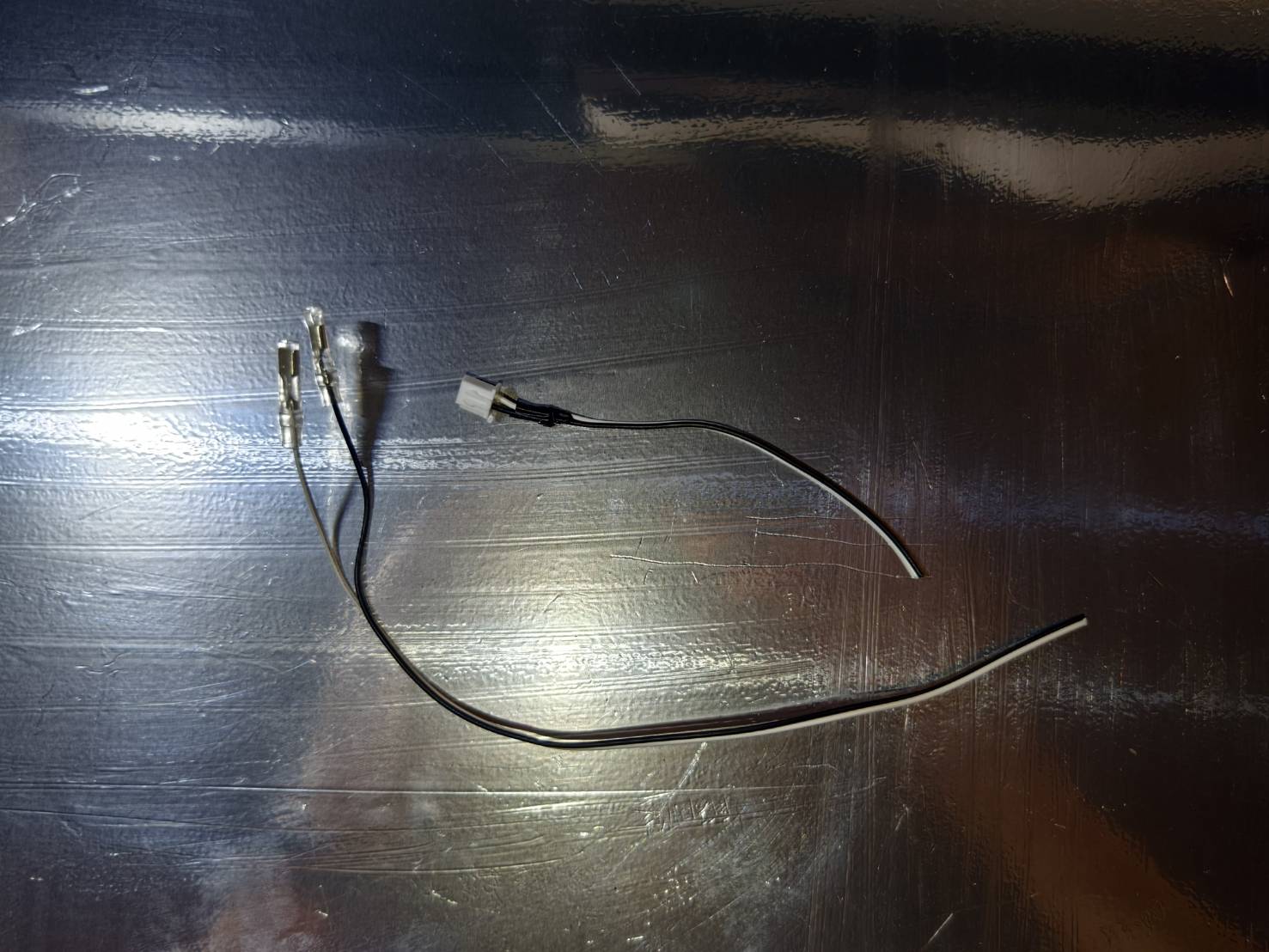

Stecken Sie das neue Kabel in die Hauptplatine ein.
Das Kabel muss unter dem Lüfter zur Hauptplatine geführt werden.
Schritt 23

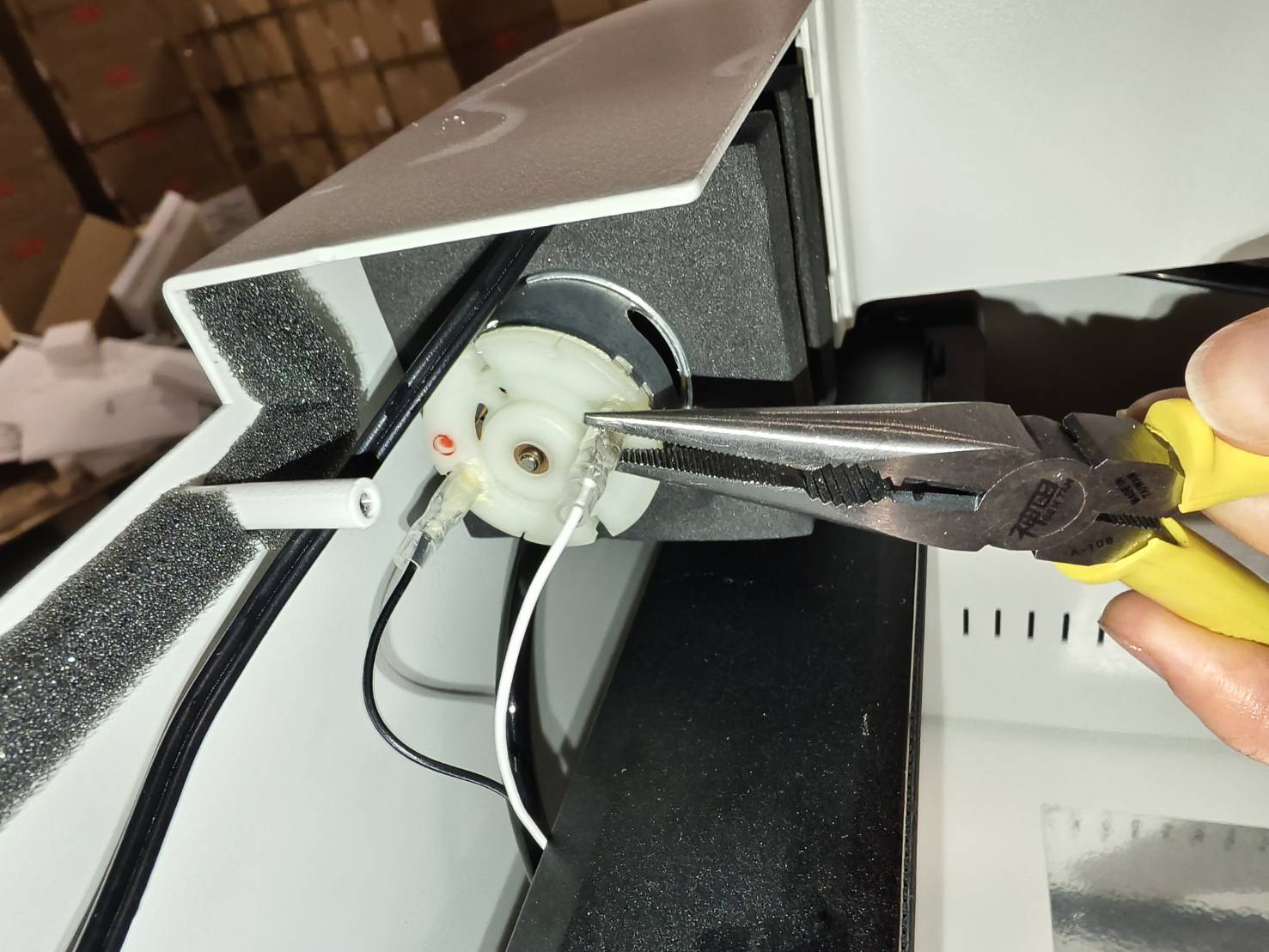

Verbinden Sie die Drähte mit der Luftpumpe und pressen Sie die Stifte mit einer Zange fest.
(Der schwarze Draht wird mit der roten Markierung an der Pumpe verbunden.)
Schritt 24
Befestigen Sie die Drähte des Luftpumpenkabels mit dem am oberen Teil des Lüfters fixierten Kabel mittels eines Kabelbinders oder Klebebands.
Hinweis: Überspringen Sie diesen Schritt bis Schritt 25, wenn Ihr Kabel nicht ersetzt werden muss.

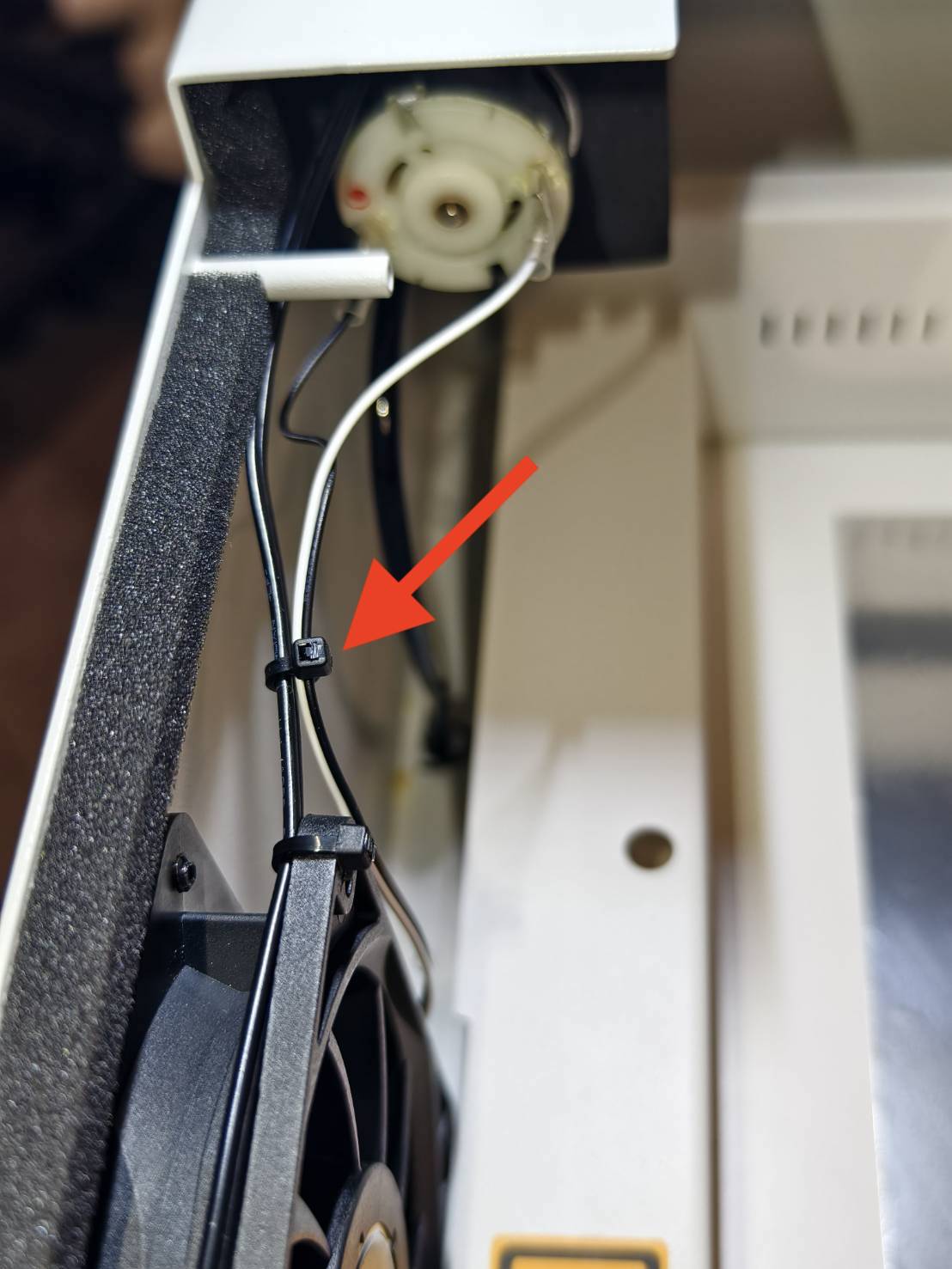

Beispiel für Kabelbinder

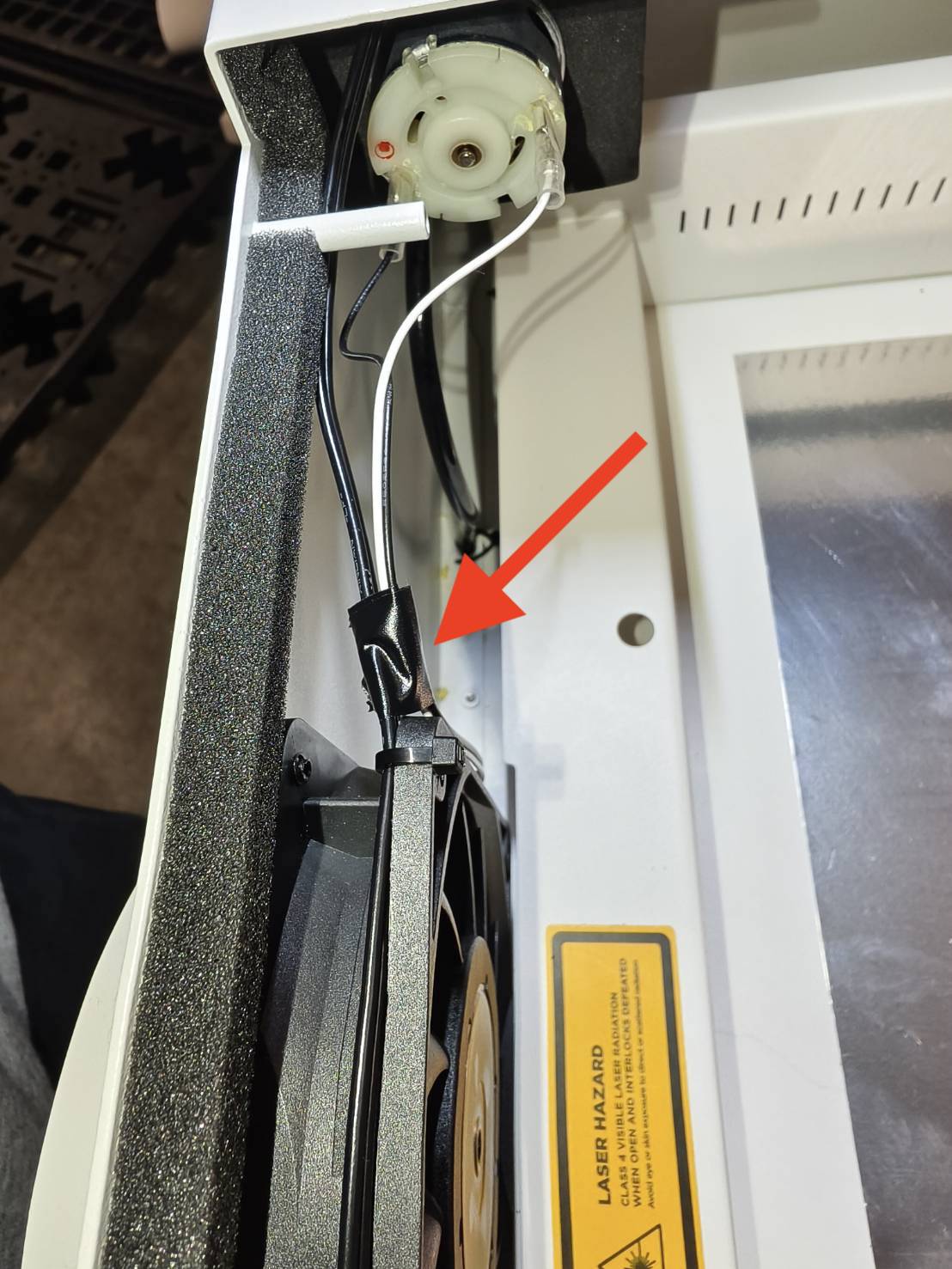

Beispiel für Klebeband
Schritt 25
Schließen Sie die Kabel wieder an.
Achten Sie darauf, dass die weiße Markierung am USB-C-Kabel wie im Bild unten zum Arbeitsbereich zeigt.
(Eine Pinzette kann bei diesem Schritt hilfreich sein)
Schritt 26
Setzen Sie die Platte und die Türabdeckung oben auf. Lassen Sie genügend Platz, um mit den Händen hineingreifen zu können.
Schritt 27
Stecken Sie das Kamerakabel in die Hauptplatine ein.
Beachten Sie, dass die Metalloberfläche des Kamerakabels zur Hauptplatine zeigen muss.
Die Metalloberfläche des Kamerakabels：
Die Metalloberfläche muss zur Hauptplatine zeigen:
Kabel einstecken:
Clip verriegeln:
Schritt 28
Motorkabel einstecken.
Schritt 29
Platte zurückschieben und Schrauben festziehen. (T8-Schraube x 8 Stück)
Schritt 30
Da bei den vorherigen Schritten die Türabdeckung und die Kamera bewegt wurden, führen Sie bitte als letzten Schritt vor der erneuten Inbetriebnahme des Geräts eine Kamerakalibrierung durch.
Weitere Informationen finden Sie auf dieser Seite: Kamerakalibrierung.
