Ador - Anleitung zum Austausch des Abluftventilators

Werkzeuge:

• Kreuzschlitzschraubendreher
• Torx T8-Schraubendreher
• Seitenschneider oder Kneifzange
• Kabelbinder oder Klebeband
• Pinzette (optional)

Schritt 1:

Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz.

Schritt 2:

Lösen Sie die folgenden Schrauben an der Abdeckplatte. T8-Schraube x 8 Stück (Die Abdeckplatte und die Türverkleidung sind miteinander verbunden.)

Schritt 3:

Schieben Sie die Abdeckplatte und die Türverkleidung etwas nach vorne.

Schritt 4:

Trennen Sie das Motorkabel. Dadurch wird es einfacher, anschließend das Kamerakabel zu entfernen.

Schritt 5:

Entfernen Sie das Kamerakabel.
Beachten Sie, dass das Kabel mit einem Clip gesichert ist. Öffnen Sie den Clip, um das Kamerakabel zu entfernen.
(Eine Pinzette kann bei diesem Schritt hilfreich sein)

Clip-Verriegelung:

Clip-Verriegelung geöffnet:

Kabel herausziehen:

Schritt 6:

Entfernen Sie die Platte und die Türabdeckung.

Schritt 7:

Entfernen Sie die anderen vier Kabel und lassen Sie das 2-polige Kabel ganz unten angeschlossen.
(Eine Pinzette kann bei diesem Schritt hilfreich sein)

Schritt 8:

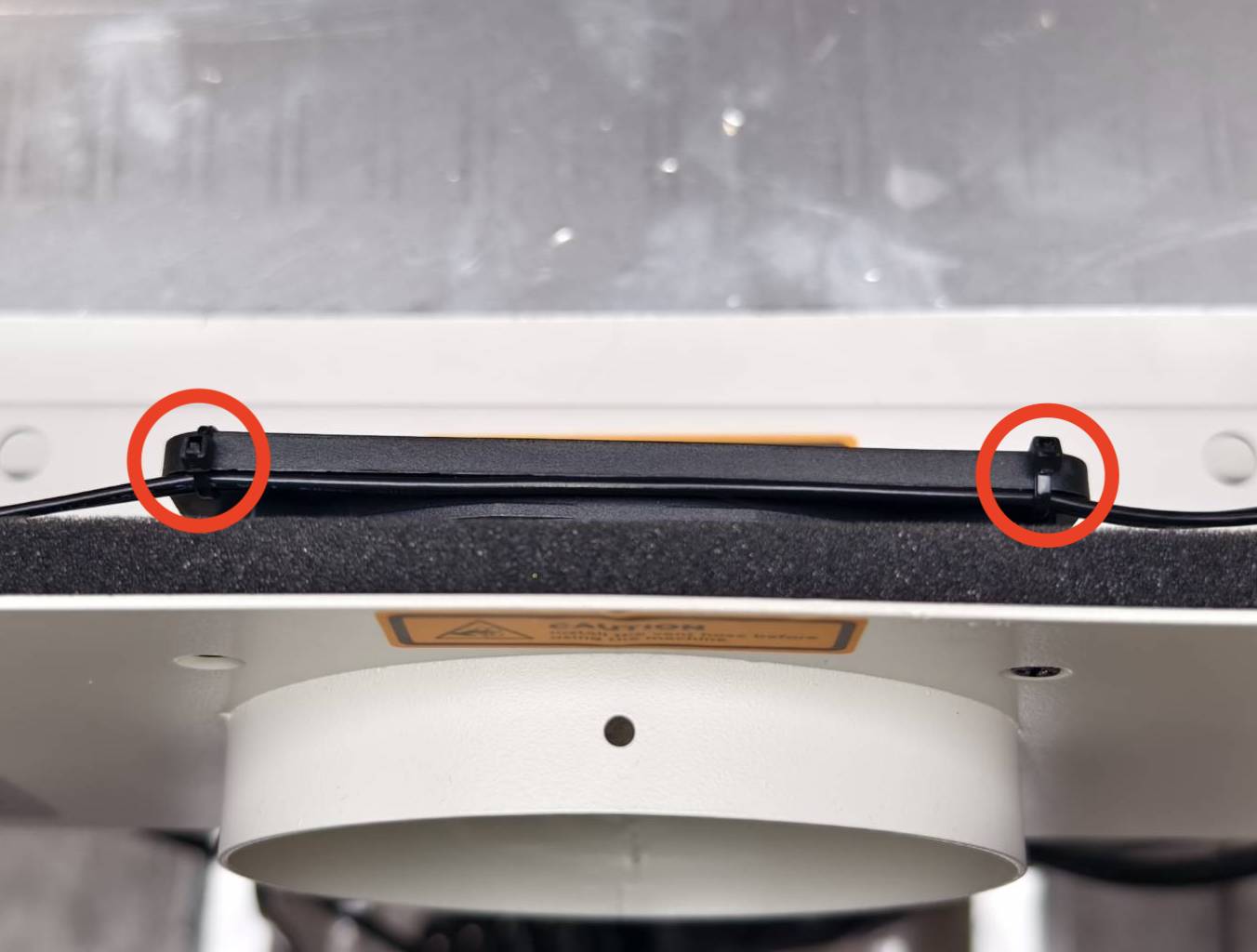

Durchtrennen Sie diese Kabelbinder mit einem Seitenschneider oder einer Zange.

Schritt 9:

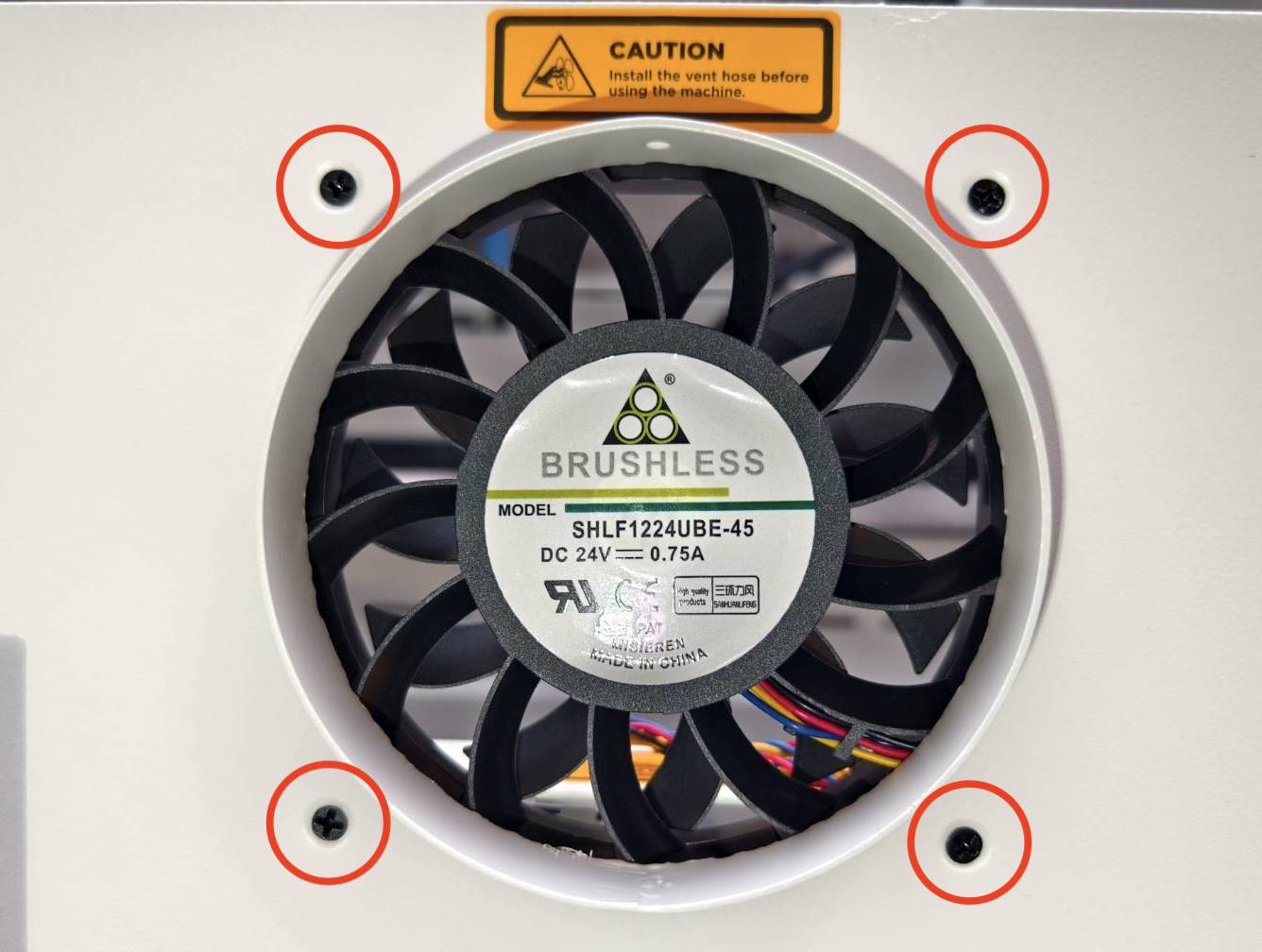

Lösen Sie den Lüfter, indem Sie diese vier Schrauben mit einem Kreuzschlitzschraubendreher herausdrehen.

Schritt 10:

Sobald der Lüfter abgenommen ist, durchtrennen Sie vorsichtig die Kabelbinder an der Unterseite des Lüfters. Danach kann der Lüfter vollständig entfernt werden.

Schritt 11:

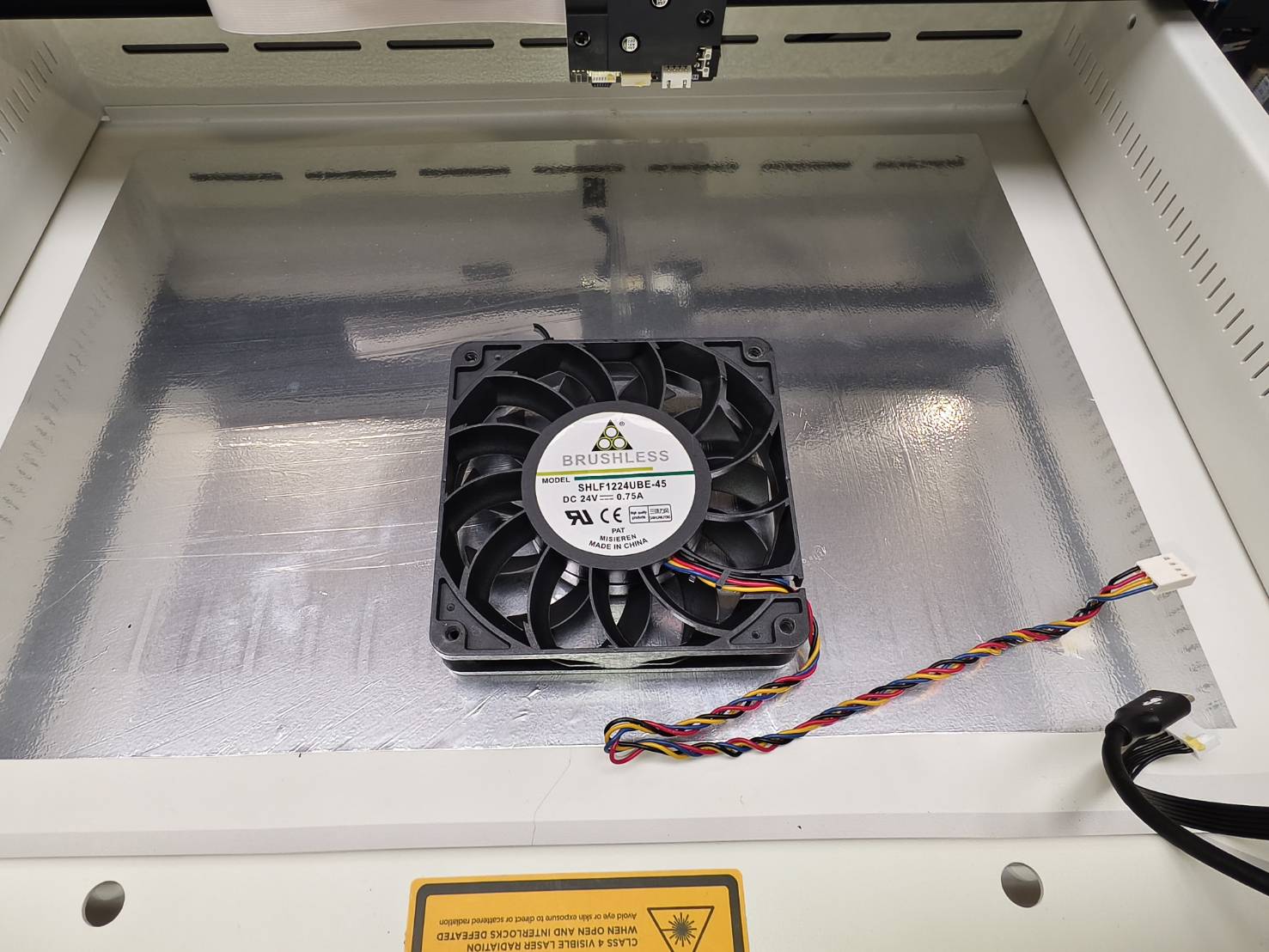

Nehmen Sie den neuen Lüfter und binden Sie das noch angeschlossene 2-polige Kabel zusammen mit dem Lüfterkabel wie im Foto unten gezeigt. Stellen Sie sicher, dass sich die Kabelseite an der Unterseite des Lüfters befindet.
Die Länge des Lüfterkabels muss durch Umbiegen verkürzt werden. Sowohl Kabelbinder als auch Klebeband sind zum Zusammenbinden der Kabel geeignet.

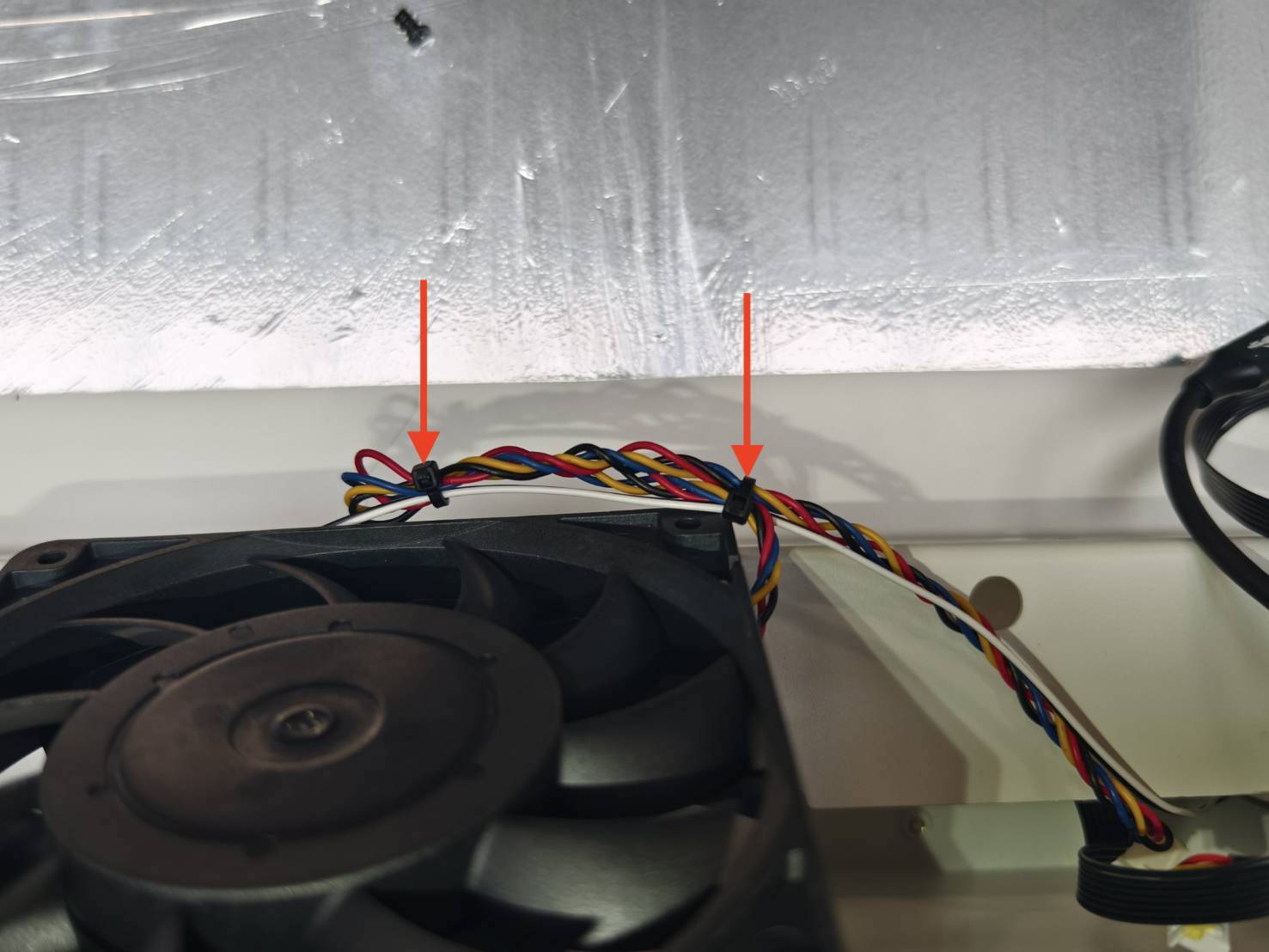

Beispiel mit Kabelbindern:

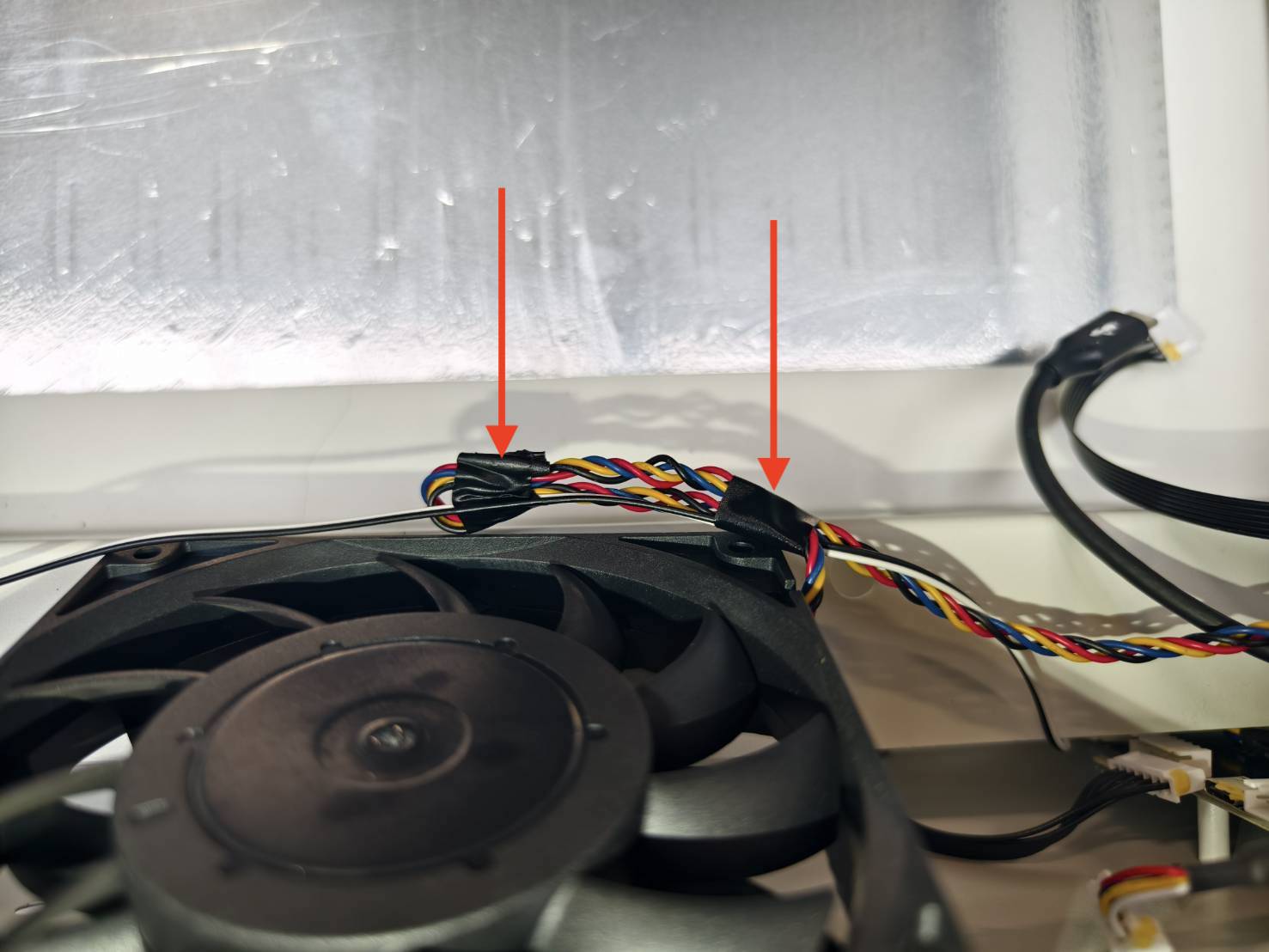

Beispiel mit Klebeband:

Schritt 12:

Befestigen Sie den neuen Lüfter an der Maschine, indem Sie die vier Schrauben eindrehen.
Achten Sie darauf, dass die zusammengebundenen Kabel unter dem Lüfter platziert werden.

Schritt 13:

Schließen Sie die Kabel wieder an.
Stellen Sie sicher, dass die weiße Markierung auf dem USB-C-Kabel wie im Foto unten zum Arbeitsbereich zeigt.
(Eine Pinzette kann bei diesem Schritt hilfreich sein)

Schritt 14:

Fixieren Sie das Kabel an der Oberseite des Lüfters mit Kabelbindern oder Klebeband.

Beispiel mit Kabelbindern:

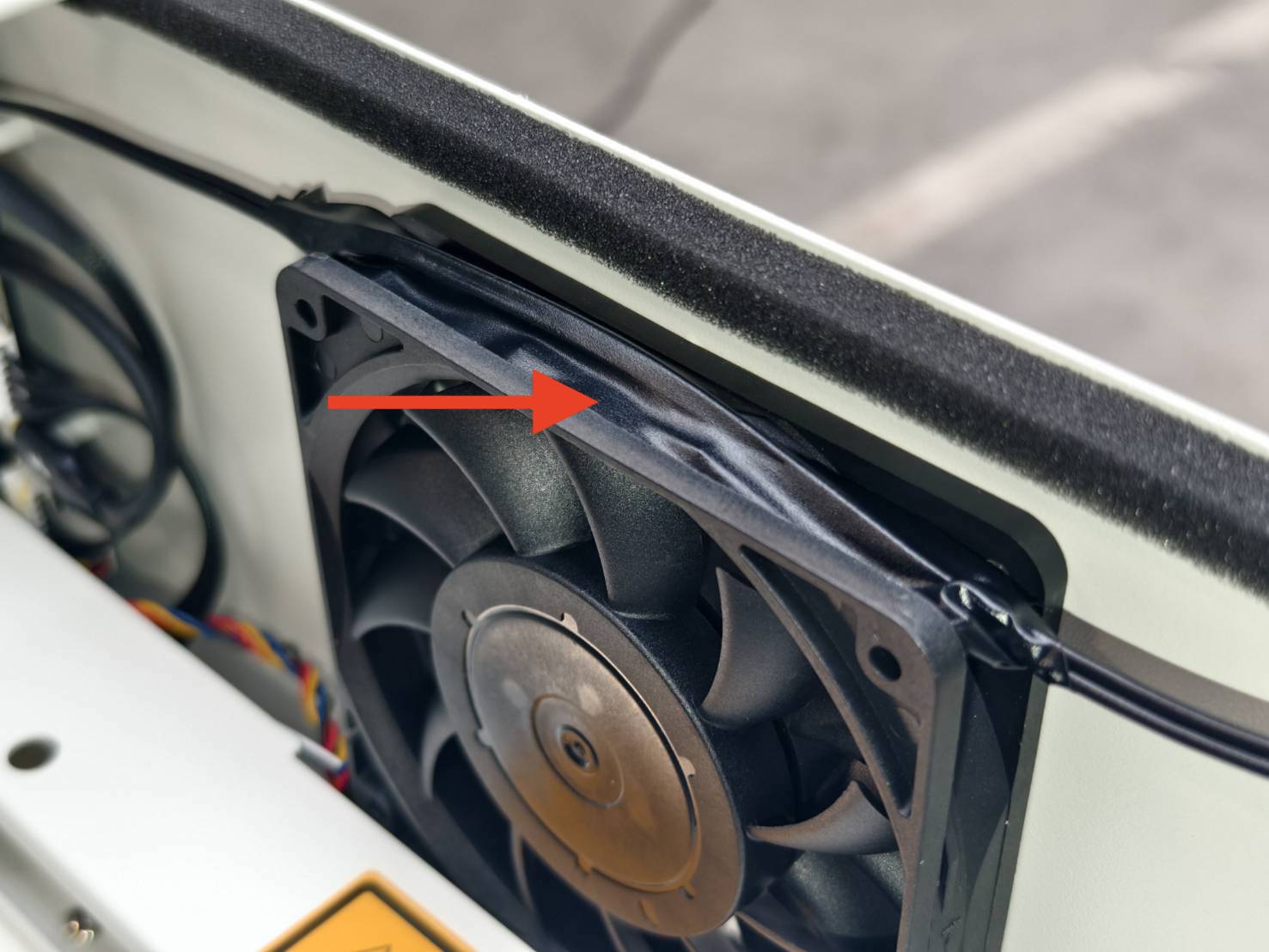

Beispiel mit Klebeband:

Schritt 15:

Setzen Sie die Platte und die Türabdeckung oben auf. Lassen Sie genug Platz, um mit den Händen hineingreifen zu können.

Schritt 16:

Stecken Sie das Kamerakabel in das Mainboard ein.
Beachten Sie, dass die Metalloberfläche des Kamerakabels zum Mainboard zeigen muss.

Die Metalloberfläche des Kamerakabels:


Die Metalloberfläche muss zum Mainboard zeigen:

Kabel einstecken:

Clip verriegeln:

Schritt 17 - Motorkabel einstecken:

Schritt 18:

Schieben Sie die Platte zurück und ziehen Sie die Schrauben fest. (T8-Schraube x 8 Stück)

Schritt 19

Da die vorherigen Schritte das Bewegen der Türabdeckung und der Kamera beinhalteten, führen Sie bitte als letzten Schritt vor der Wiederaufnahme des Maschinenbetriebs die Kamerakalibrierung durch.
Weitere Informationen finden Sie auf dieser Seite: Kamerakalibrierung.

#Ende
