LightBurn Verbindungskabel - beamo Rotationsmodul

Vor dem Start

Installieren Sie das Rotationsmodul 1.0

Zur Installation des Rotationsmoduls 1.0 folgen Sie bitte diesem Artikel.

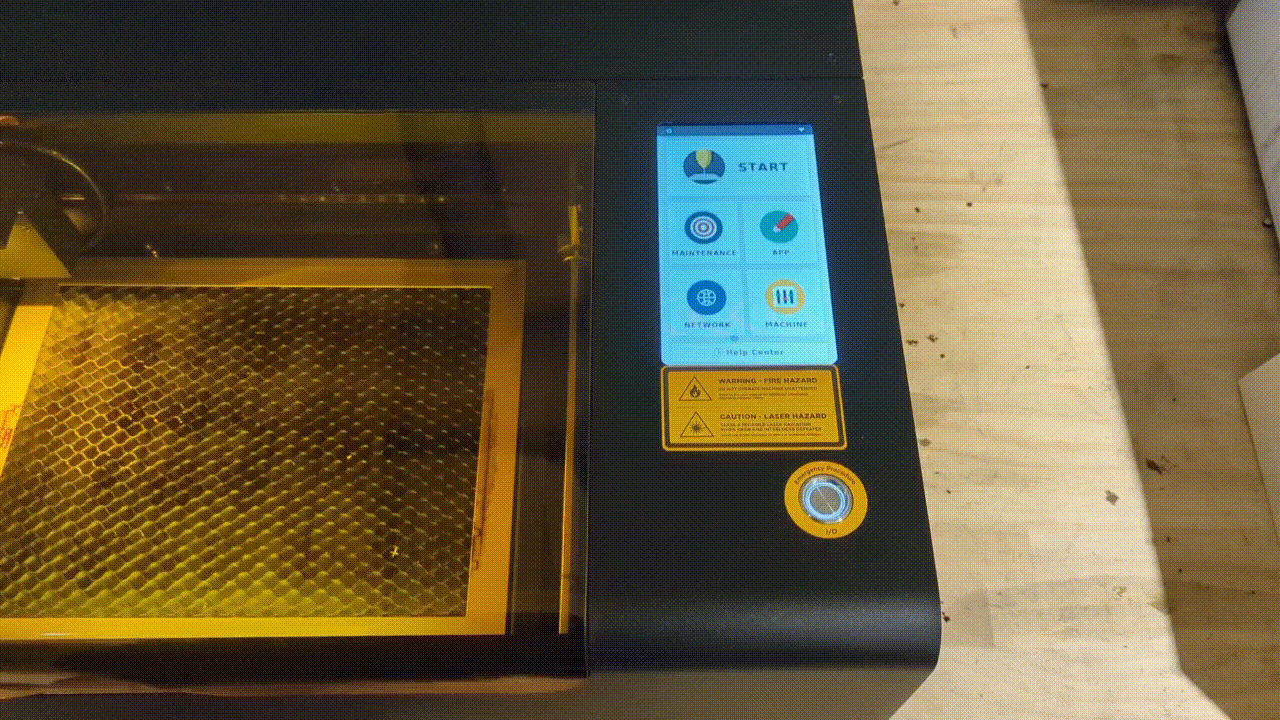

Hinweis: Schalten Sie die Maschine aus, bevor Sie das Rotationsmodul installieren.

LightBurn-Einstellungen

1. Importieren Sie die Konfigurationsdatei und verbinden Sie Ihren Computer über das LightBurn Bridge-Kabel mit der Maschine. Weitere Informationen finden Sie unter LightBurn Bridge Cable - beamo .

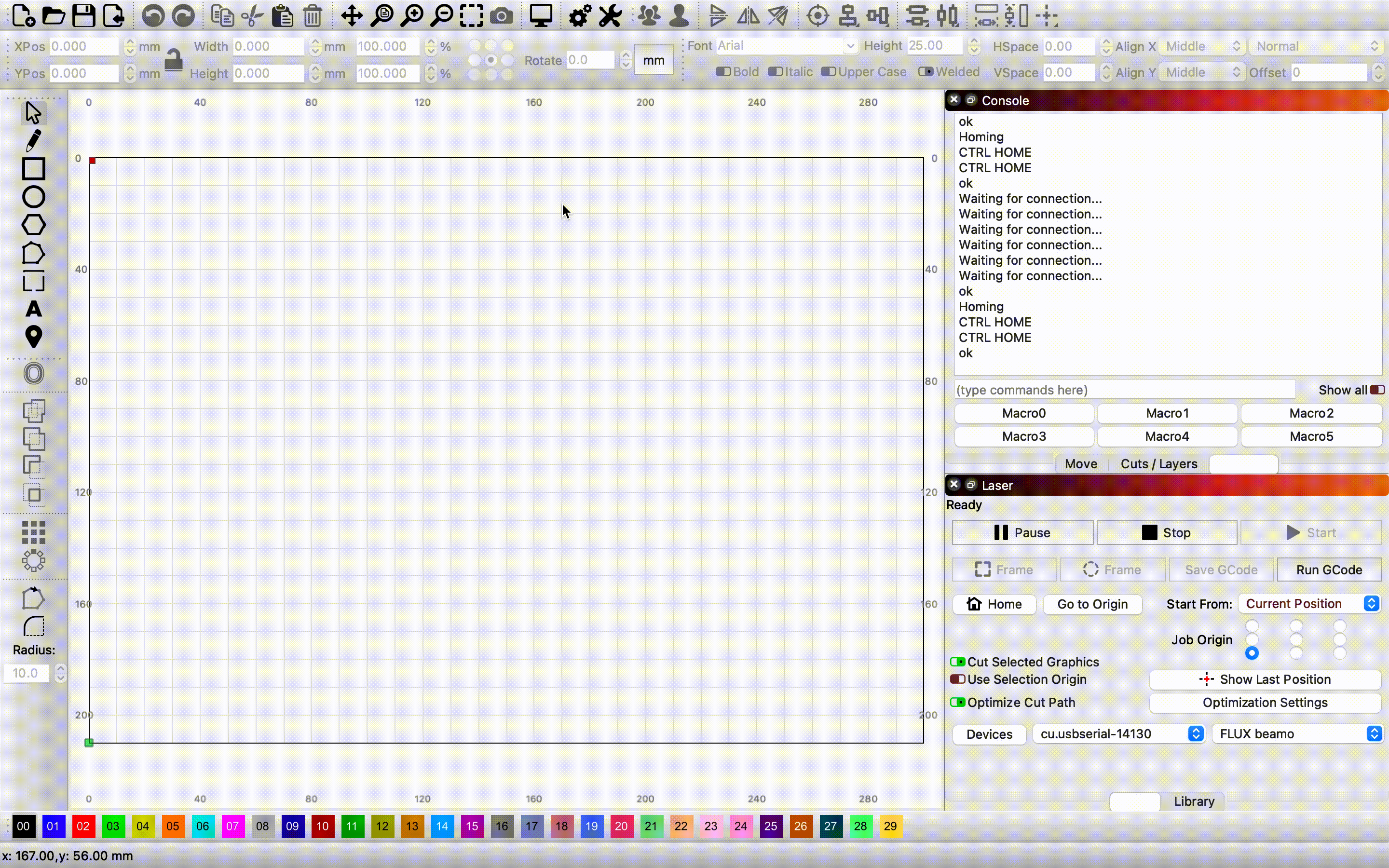

2. Öffnen Sie LightBurn und klicken Sie im Reiter 'Geräte' auf Laser . ➡️ Aktivieren Sie 'Rotationsachse im Hauptfenster anzeigen' im erscheinenden Einstellungsfenster und klicken Sie auf "OK".

3. Schalten Sie "Rotationsachse aktivieren" im rechten Seitenbereich ein.

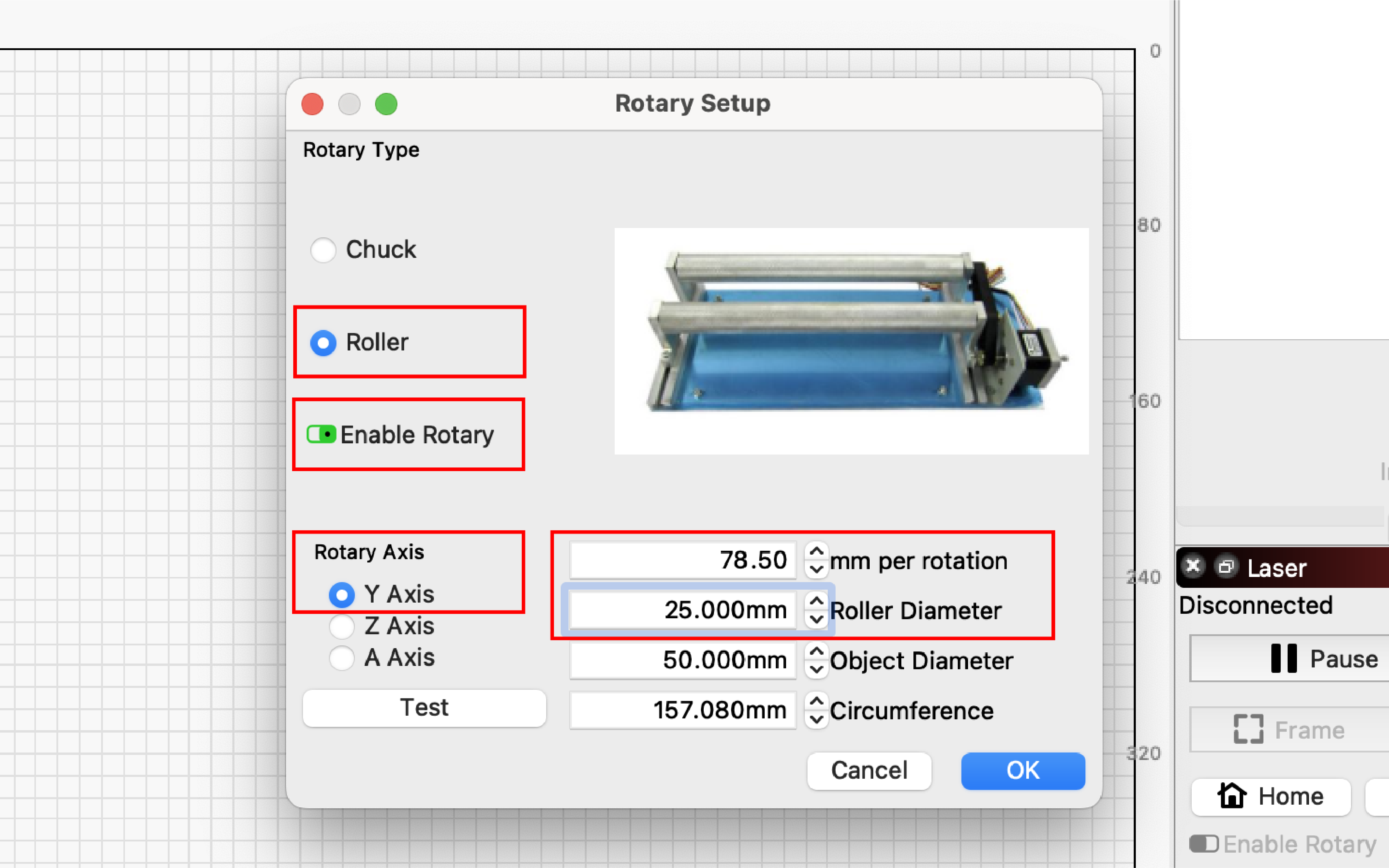

4. Wählen Sie "Werkzeuge" ➡️ "Rotary-Einrichtung". Stellen Sie dann die Parameter für das Rotationsmodul wie folgt ein und klicken Sie auf "OK".

Vorgang starten

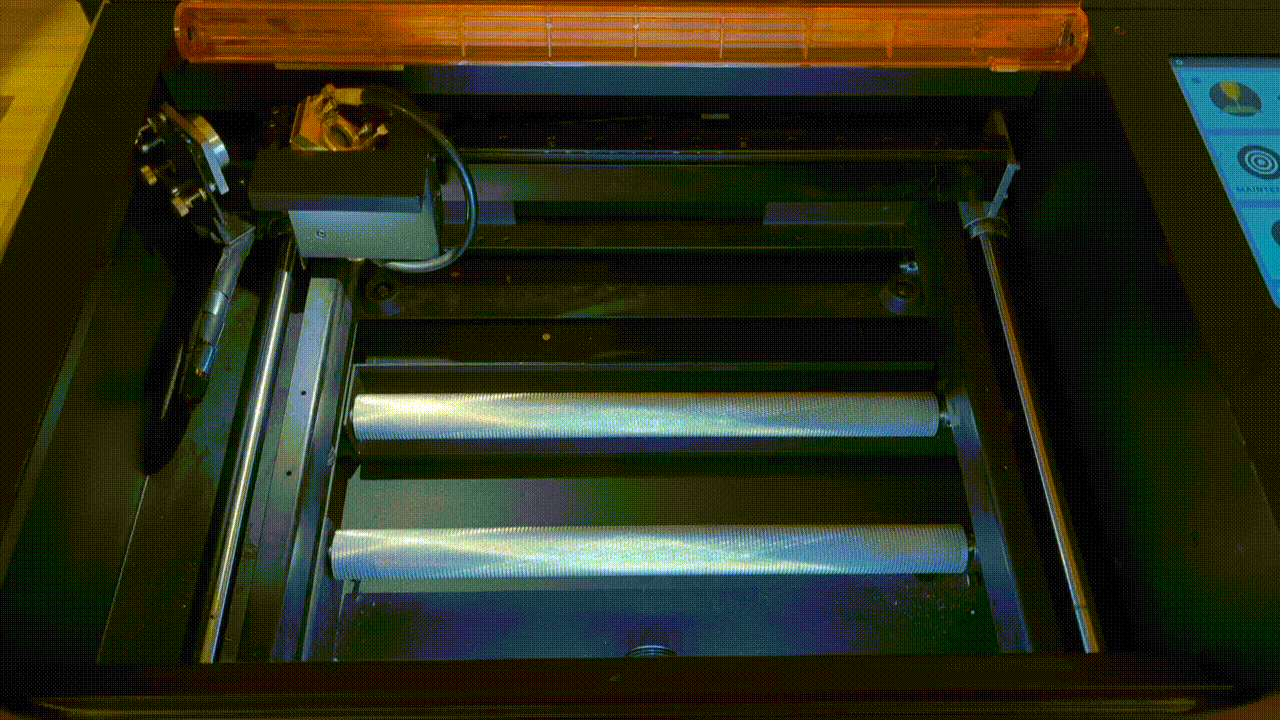

1. Platzieren Sie das Material in der Maschine

2. Fokussierung

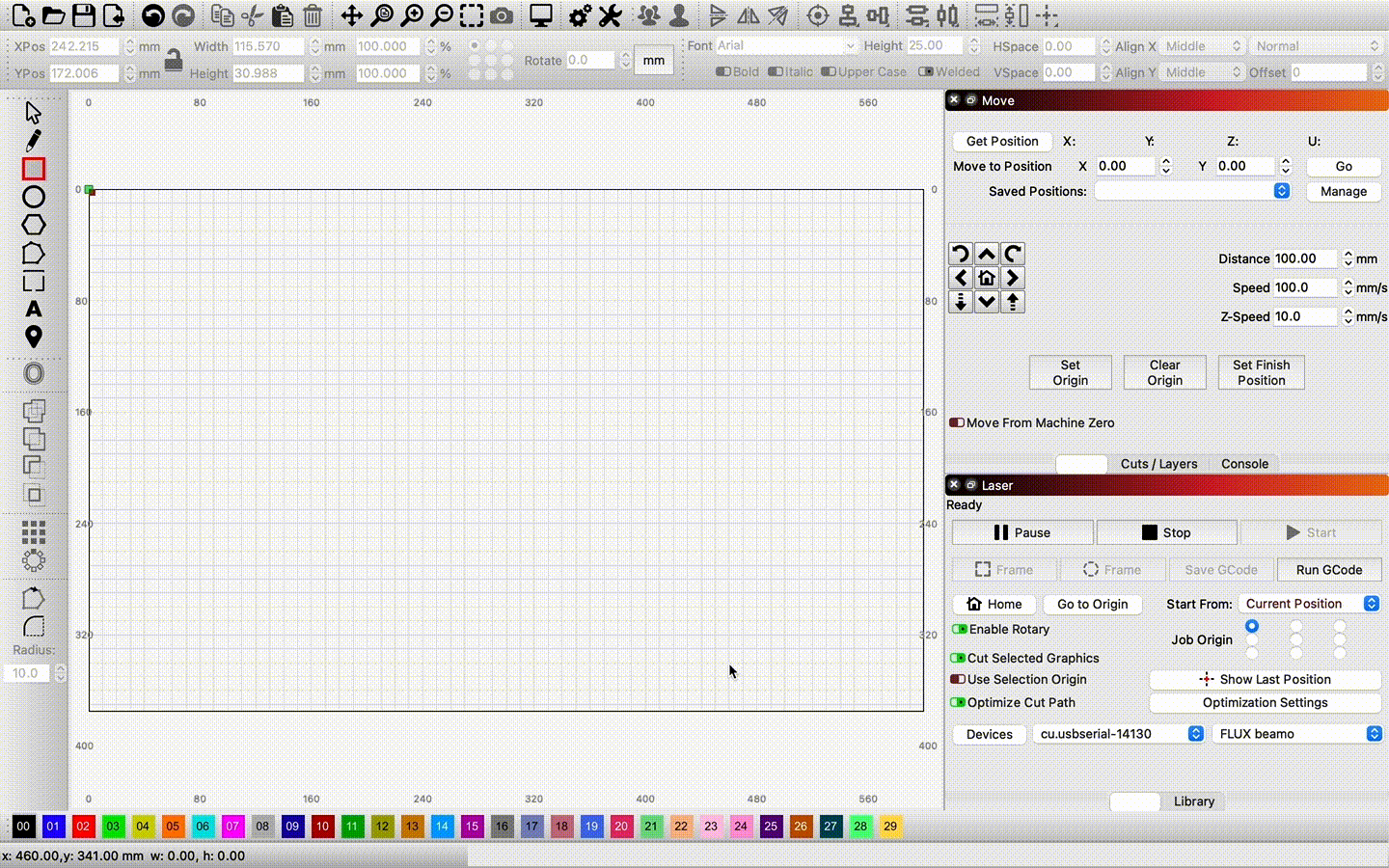

- Geben Sie "B34" in das "Konsole" -Feld ein, um den Motor zu entsperren.

- Bewegen Sie den Laserkopf über das Material.

- Stellen Sie den Fokus ein
Es gibt zwei Möglichkeiten, den Fokus bei beamo einzustellen, abhängig davon, ob es sich um ein Standardmodell oder ein Modell mit Autofokus-Erweiterung handelt. Bitte folgen Sie diesem Artikel den Anweisungen zur Bedienung. (Bitte stellen Sie sicher, dass der Abstand vor jedem Gravur- oder Schneidvorgang korrekt eingestellt ist.)

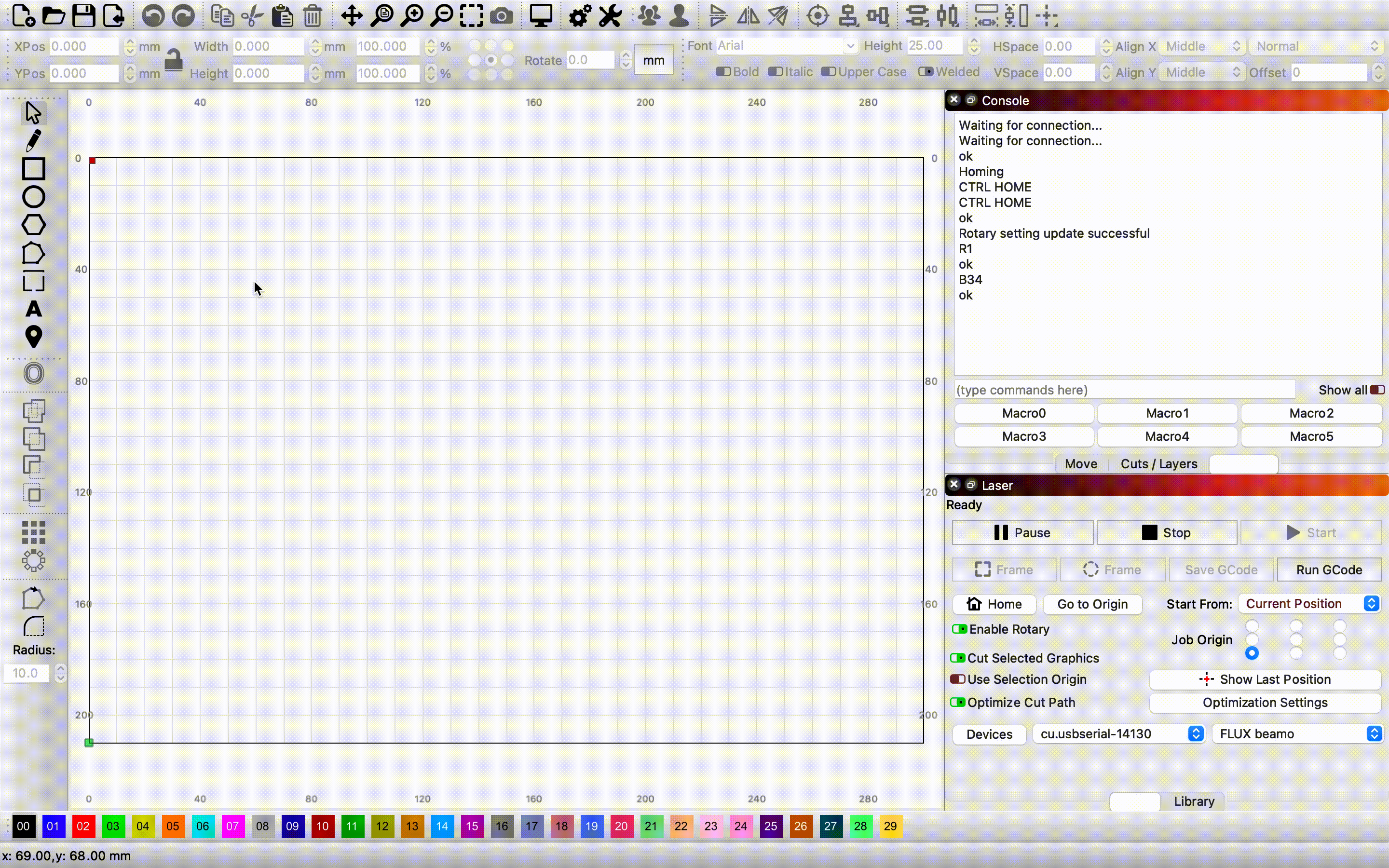

3. Importieren Sie eine Datei in LightBurn

Klicken Sie auf das Symbol oben, um die Datei zu importieren, oder ziehen Sie die Datei per Drag & Drop direkt in den Arbeitsbereich.

4. Stellen Sie die Gravurparameter ein

Klicken Sie auf das Objekt der Ebene und stellen Sie die Parameter in der unteren rechten Ecke des Fensters ein Schnitte / Ebenen .

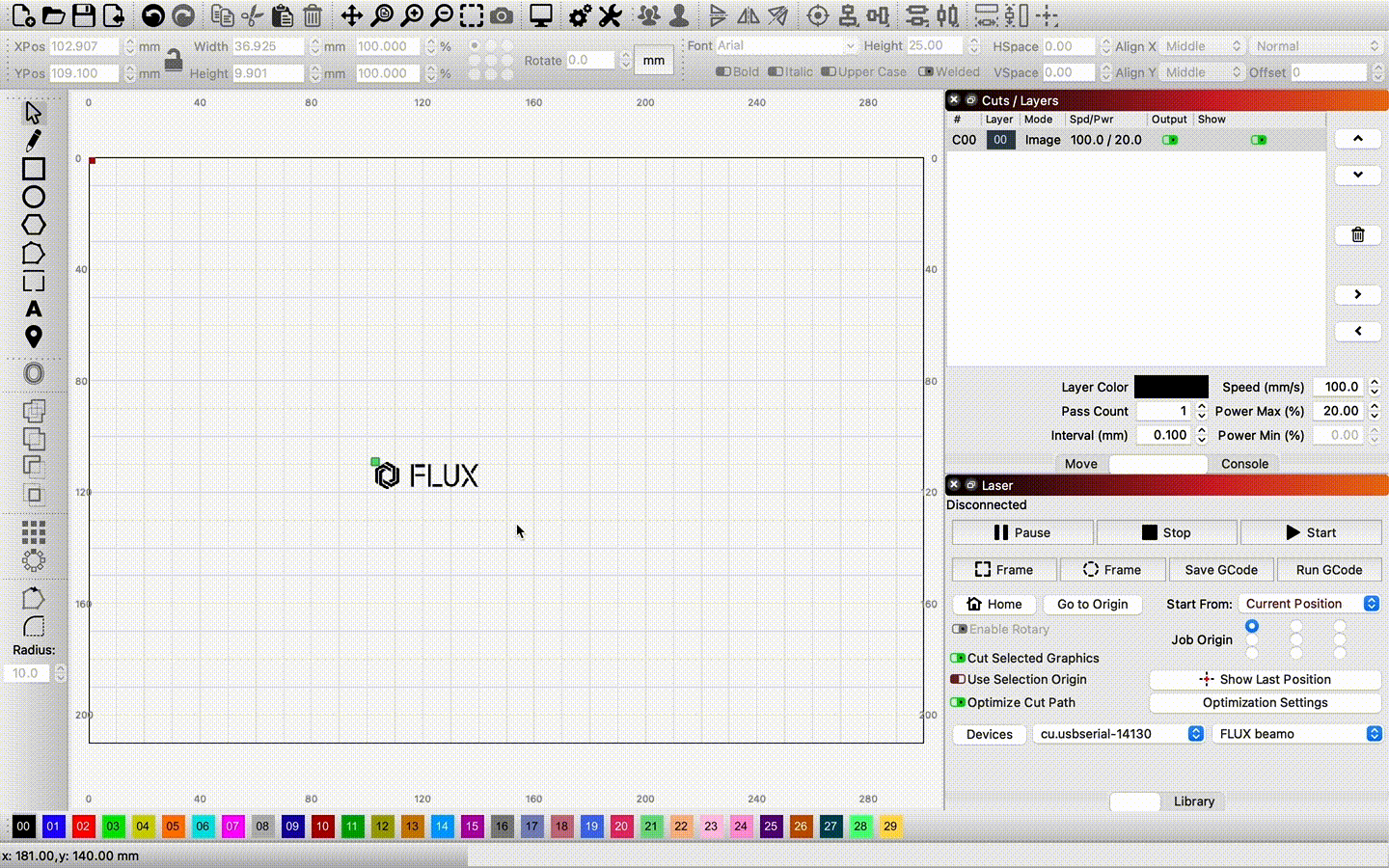

5. Aktivieren Sie den Effekt "Überabtastung"

- Wenn die Ebene auf "Füllen, Füllen + Linie, Bild, Versatzfüllung" eingestellt ist, empfehlen wir Ihnen, die "Überabtastung" zu aktivieren.

- Doppelklicken Sie auf eine Ebene, um den "Schnitteinstellungs-Editor"zu öffnen. Aktivieren Sie den Effekt "Überabtastung" und geben Sie den gewünschten Prozentsatz ein.

Hinweis: Die Parametereinstellungen variieren je nach Geschwindigkeit und Material.Bitte beachten Sie die "Empfohlenen Einstellungen für Materialparameter" am Ende dieses Artikels.

6. Legen Sie die Startposition fest

Auswählen "Aktuelle Position" in der Dropdown-Liste von "Starten von" auf Laser .

Hinweis: Da LightBurn die Kameravorschau-Funktion zur Ausrichtung nicht unterstützt, wird empfohlen, die Einstellung "Starten von" auf "Aktuelle Position" zu setzen.

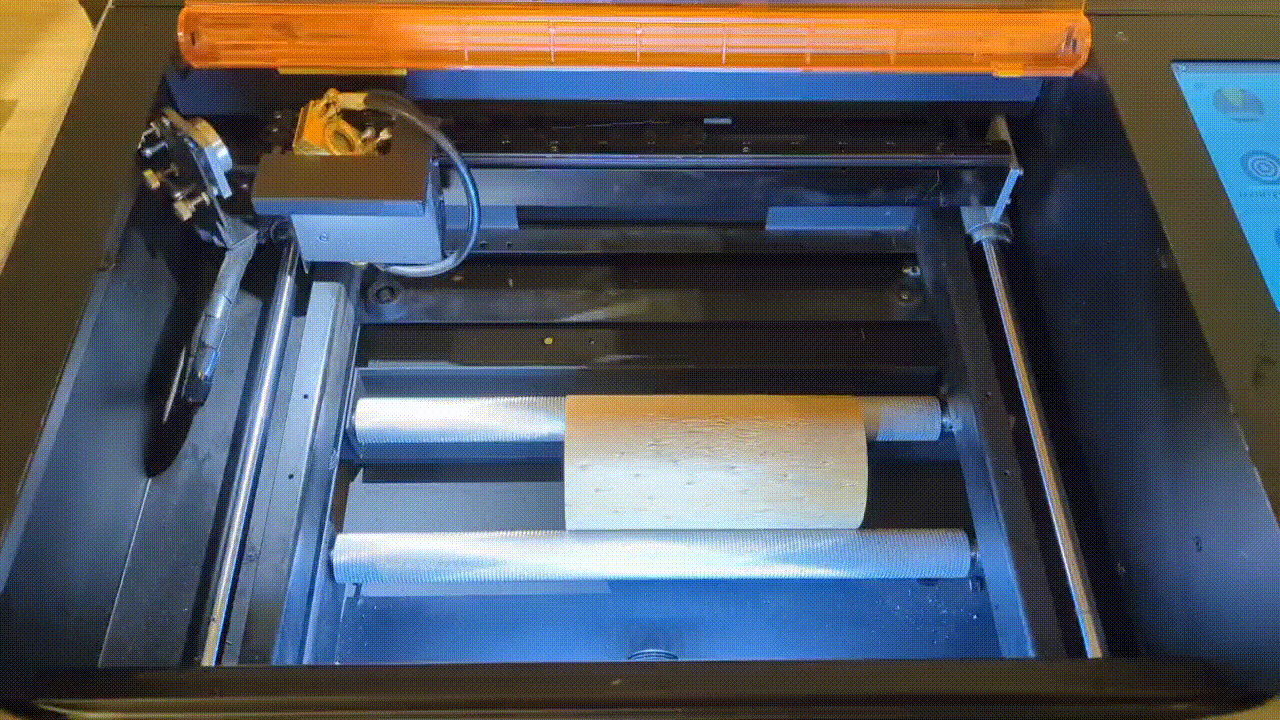

7. Bewegen Sie den Laserkopf an die gewünschte Gravurposition.

Geben Sie "B34" in das "Konsole" Fenster ein, um den Motor zu lösen, und bewegen Sie dann den Laserkopf an die gewünschte Gravurposition.

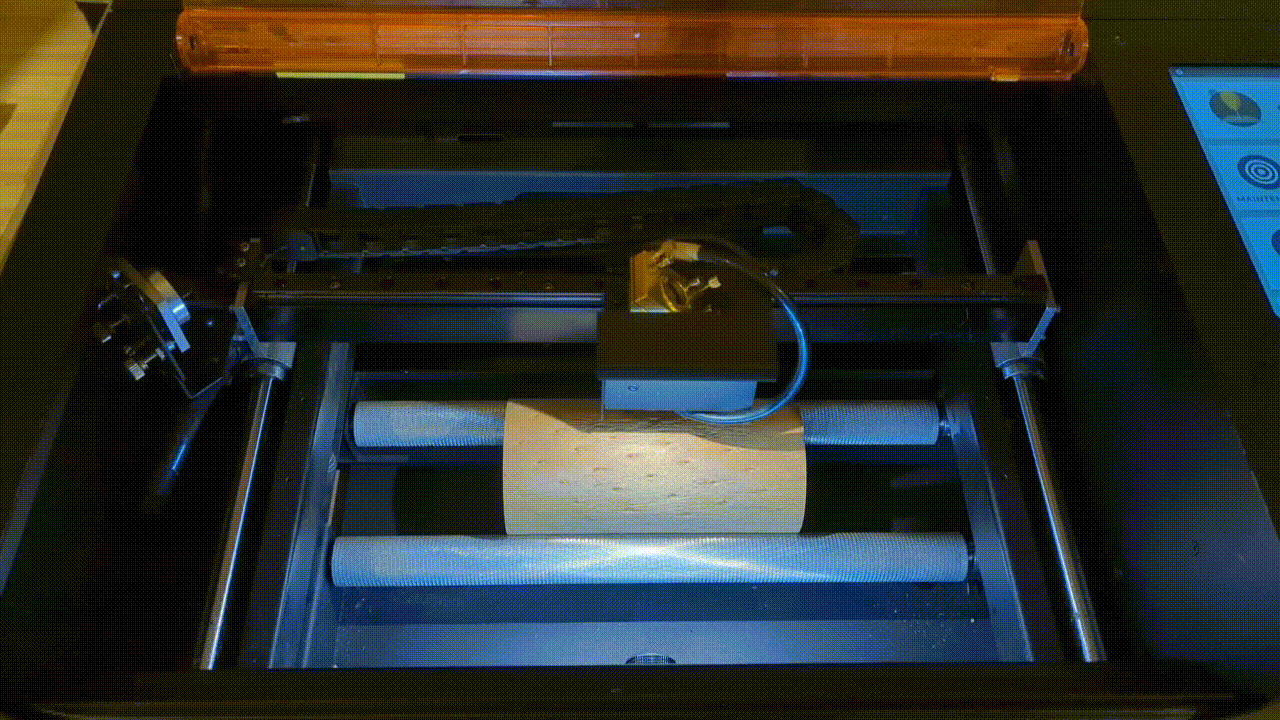

8. Schließen Sie die Tür

9. Übertragen Sie die Datei

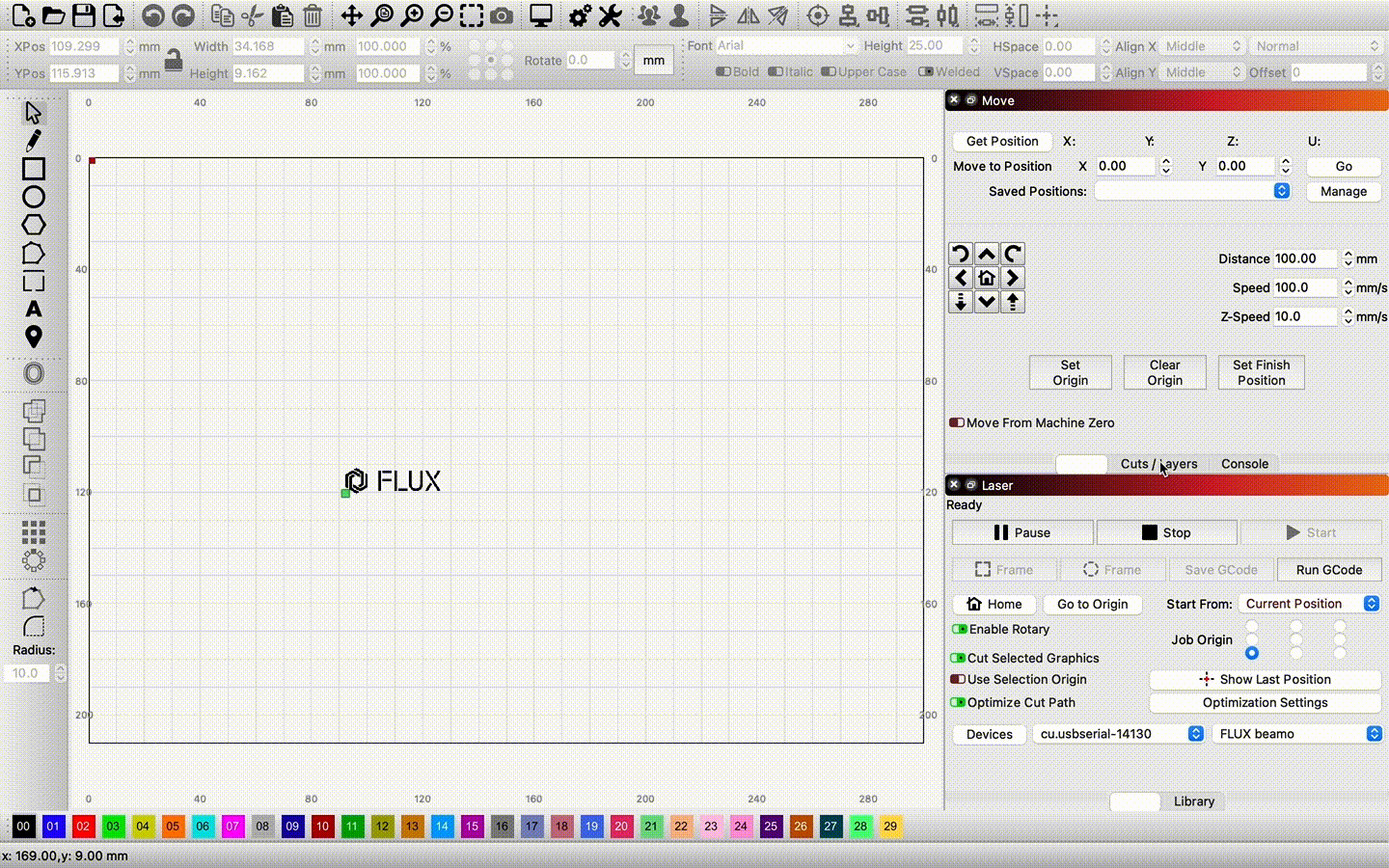

- Geben Sie "R1" in das "Konsole" Fenster ein, um den Rotationsmodus zu aktivieren.

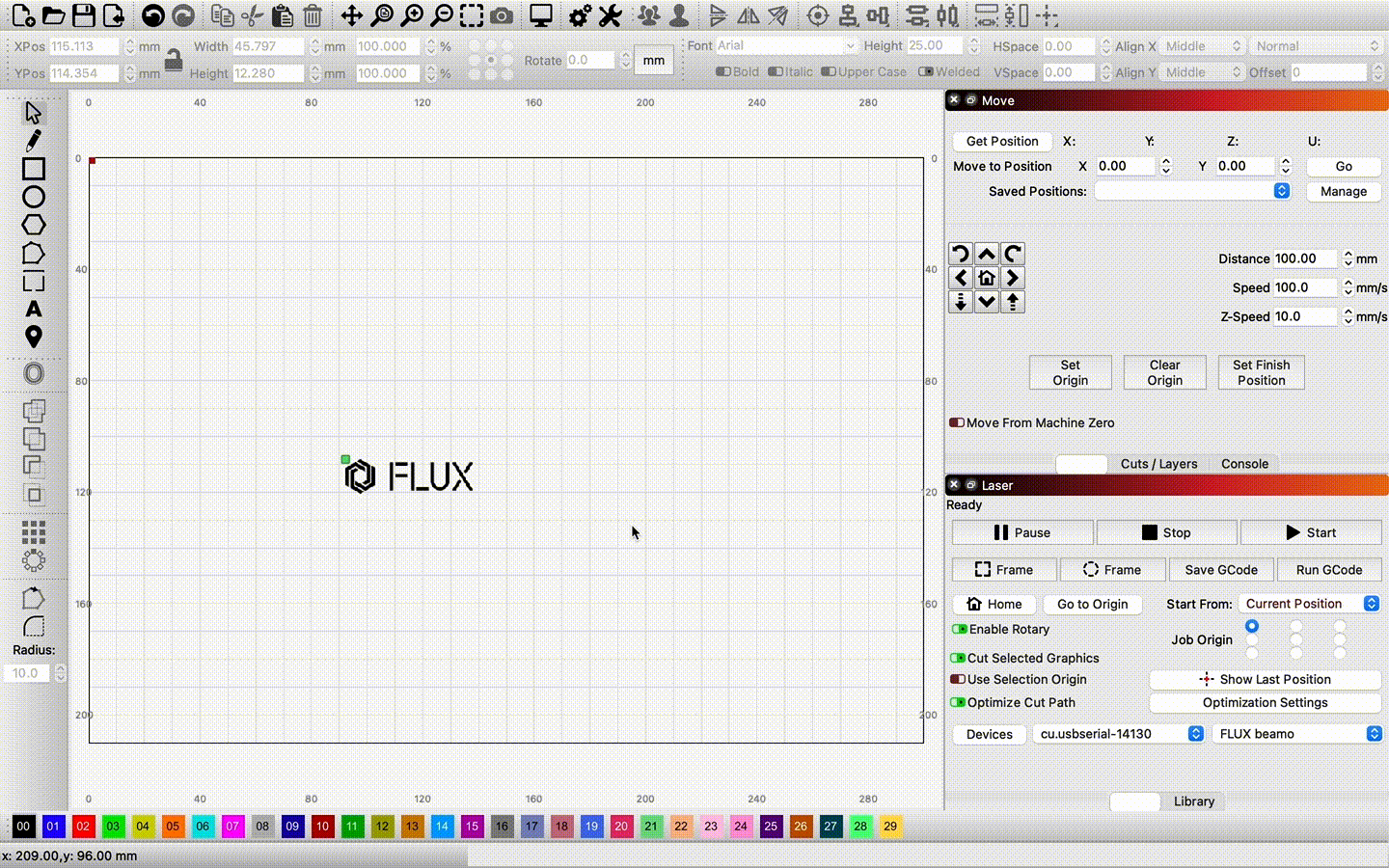

- Klicken Sie auf "Start" um die Datei zu übertragen.

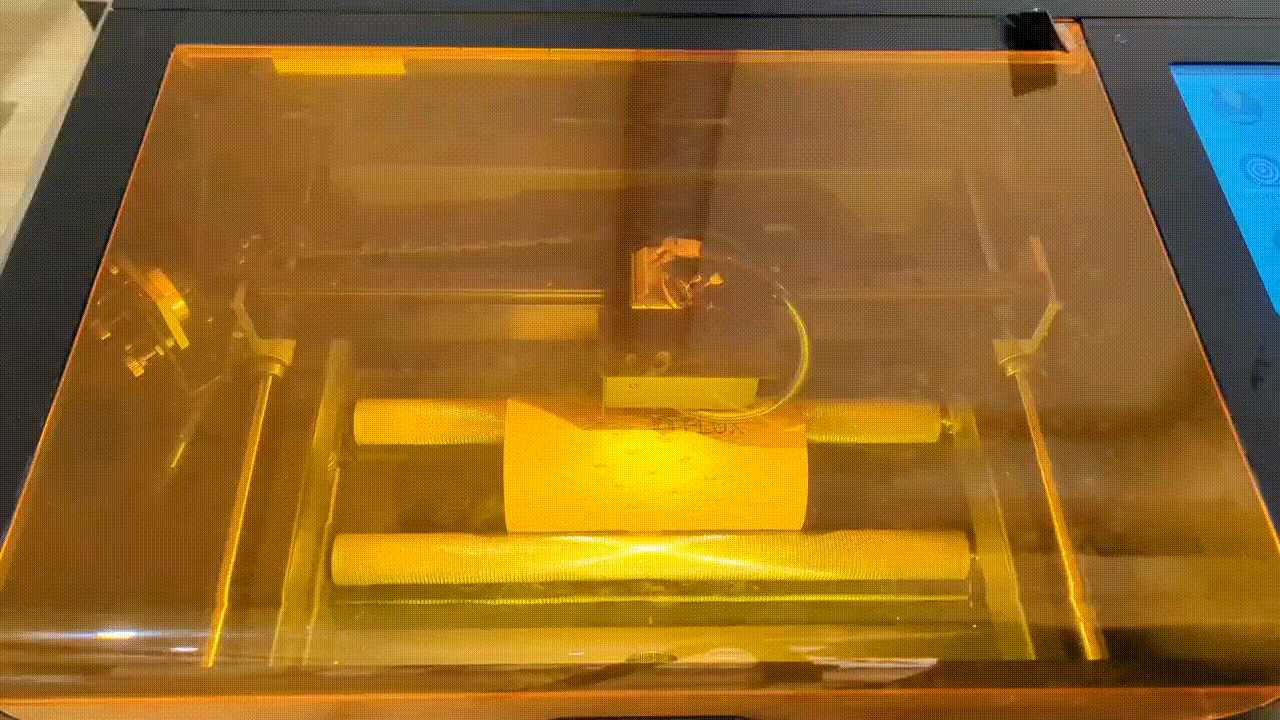

10. Gravur abgeschlossen

Hinweis: Um nach der Verwendung der Rotationsachse auf einer nicht-rotierenden Achse zu gravieren, geben Sie bitte "R0" in der rechten Seitenleiste "Konsole" ein, um den Rotationsachsenmodus vor dem Gravieren zu deaktivieren. Dieser Vorgang ist nur erforderlich, wenn der Auftrag unterbrochen oder unvollständig ist. Bei normaler Beendigung des Auftrags ist dies nicht notwendig.

___________________________________________________________________________________

Empfohlene Einstellungen für Materialparameter
