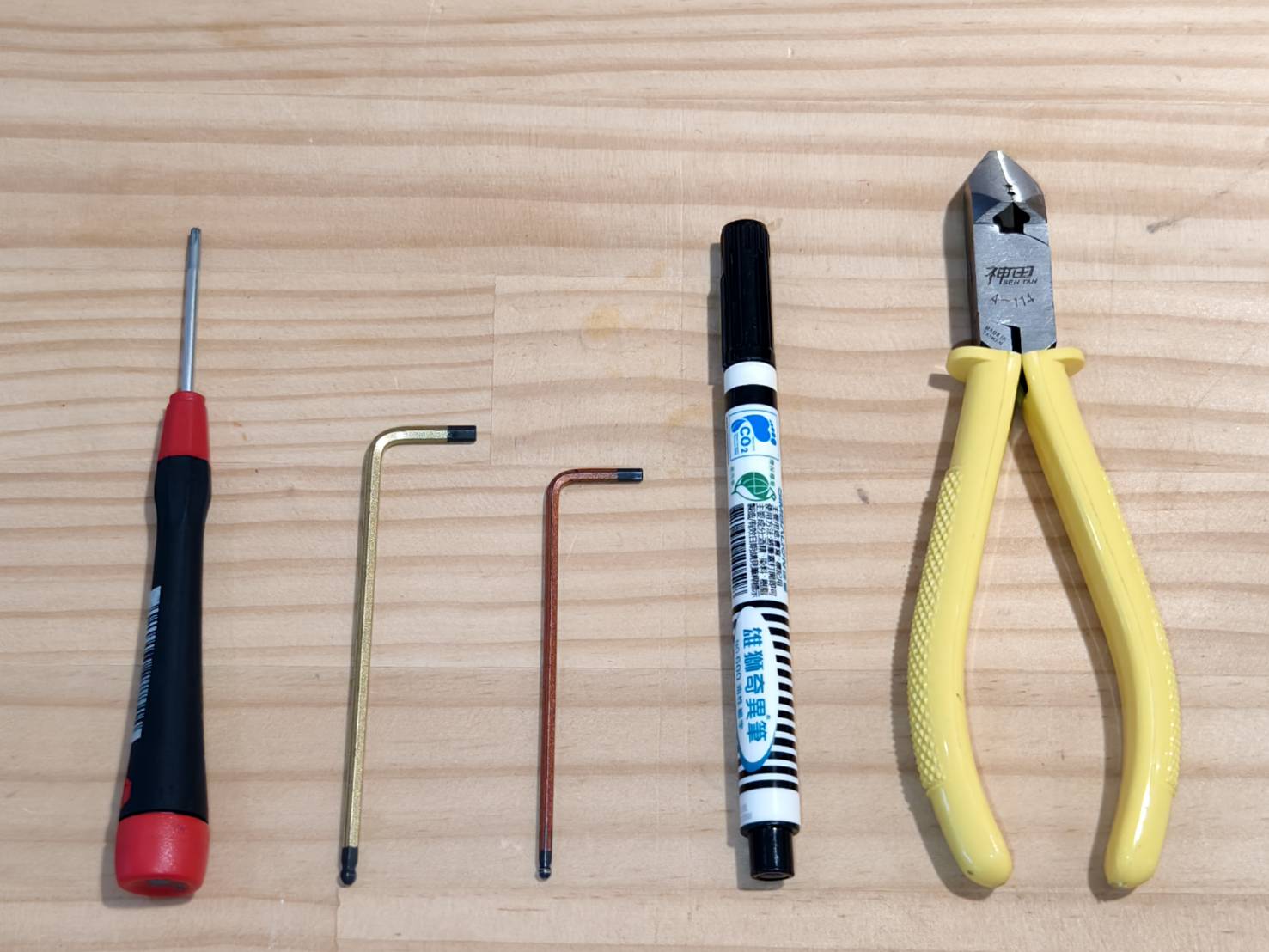

Herramientas

1	Destornillador Torx T8 Destornillador
2	Llave Allen de 3 mm
3	Llave Allen de 2,5 mm
4	Rotulador permanente
5	Alicates de corte diagonal

Paso 1

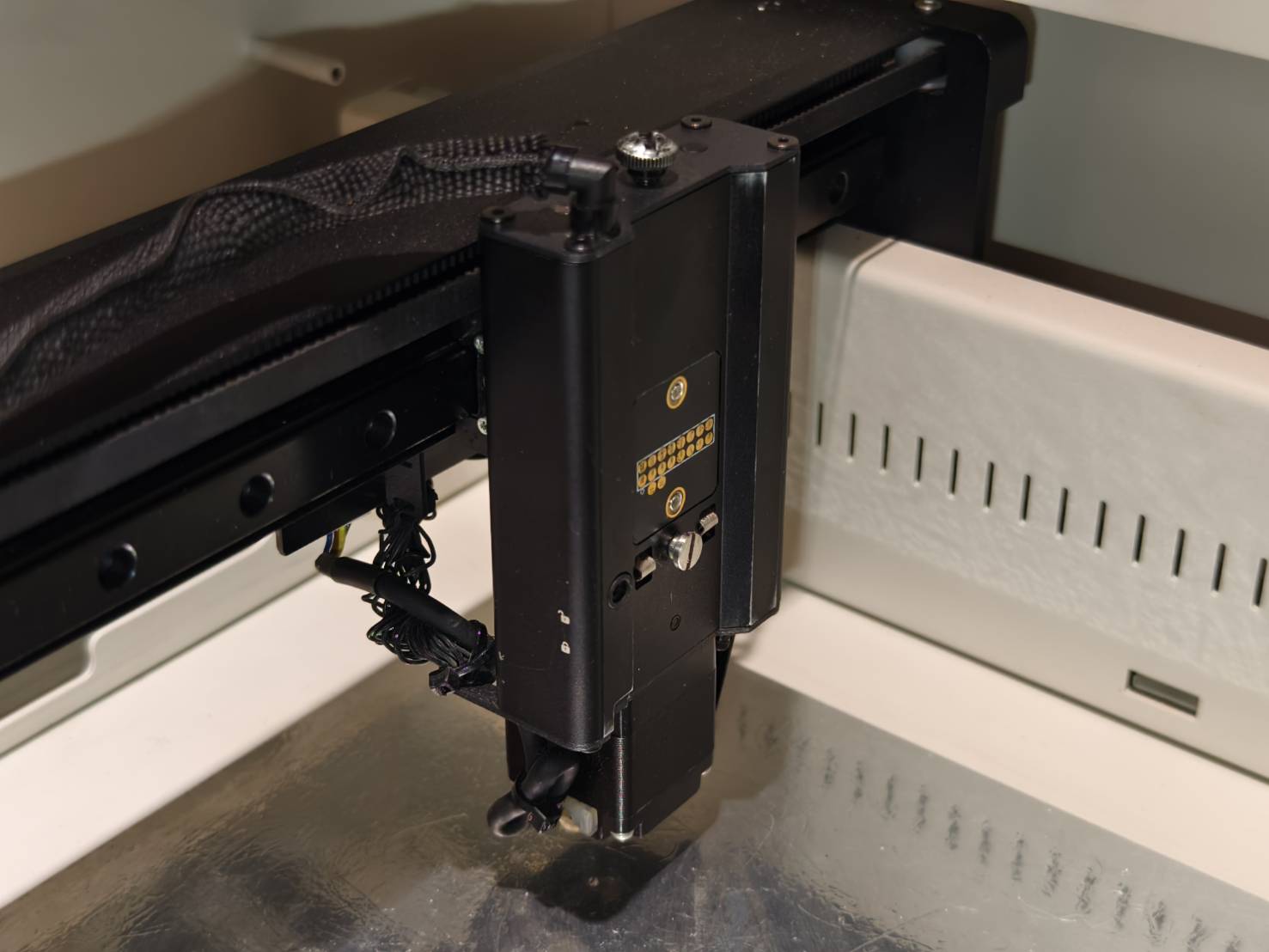

Retire el módulo láser o de impresión si tiene alguno instalado.

Paso 2

Utilice una llave Allen para quitar el tensor de la correa del eje X.

Paso 3

Mirando de frente al panel de la máquina, desconecte el cable del motor del eje X en el lado izquierdo.

Paso 4

Apague la máquina, desconecte el cable de alimentación y voltee la máquina.

Paso 5

Marque la pata de goma y el tornillo que están cerca del puerto USB.
El propósito de marcar es que el tornillo de esta pata será más corto que los demás y debe colocarse en la misma posición.

Paso 6

Desatornille estos tornillos de la parte inferior.
(Tornillo T8 x 6 unidades y tornillo hexagonal de 3 mm x 4 unidades)

Paso 7

Dé la vuelta a la máquina y desatornille los tornillos laterales (Tornillo T8 x 2 unidades)

Paso 8

Marque los orificios de los tornillos en ambos lados con un rotulador.
El objetivo es recordar que los lados marcados deben quedar orientados hacia el área de trabajo durante el montaje.

Paso 9

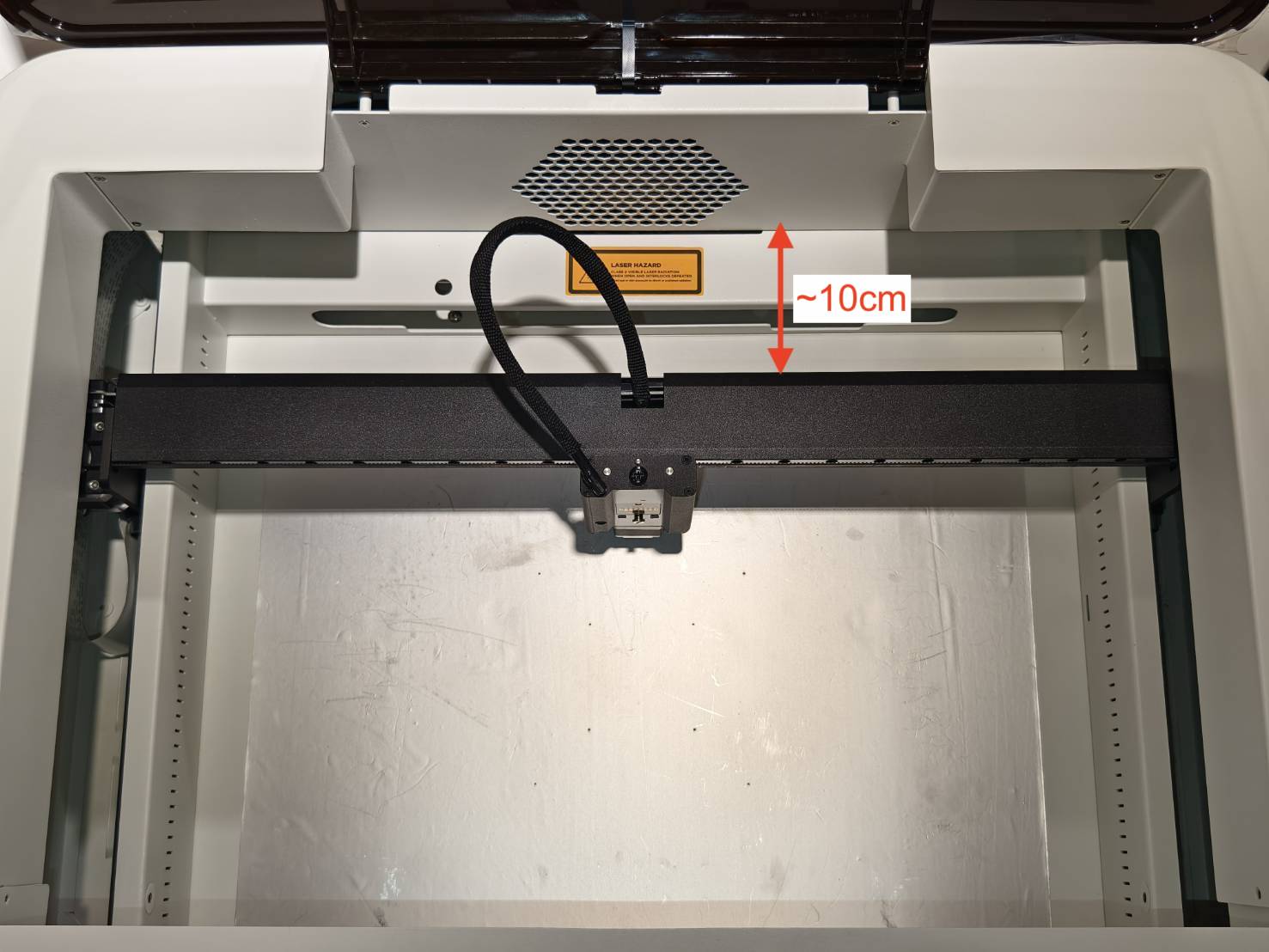

Desplace el soporte del módulo a una posición que esté a unos 10 cm del marco.
(El objetivo es no obstruir el pórtico del eje X. Si está en la parte posterior, quedará bloqueado al levantarlo y no se podrá acceder al motor del eje X. Si está en el centro, el cable de 38 pines del eje Y podría dañarse)

Paso 10

Levante el marco superior con ambas manos y colóquelo sobre los soportes.
(Tenga cuidado de no pillar los cables entre los marcos)

Ejemplo de marco apoyado sobre los soportes:

Vídeo de ejemplo de elevación (El vídeo se grabó desde el interior de la máquina):

Paso 11

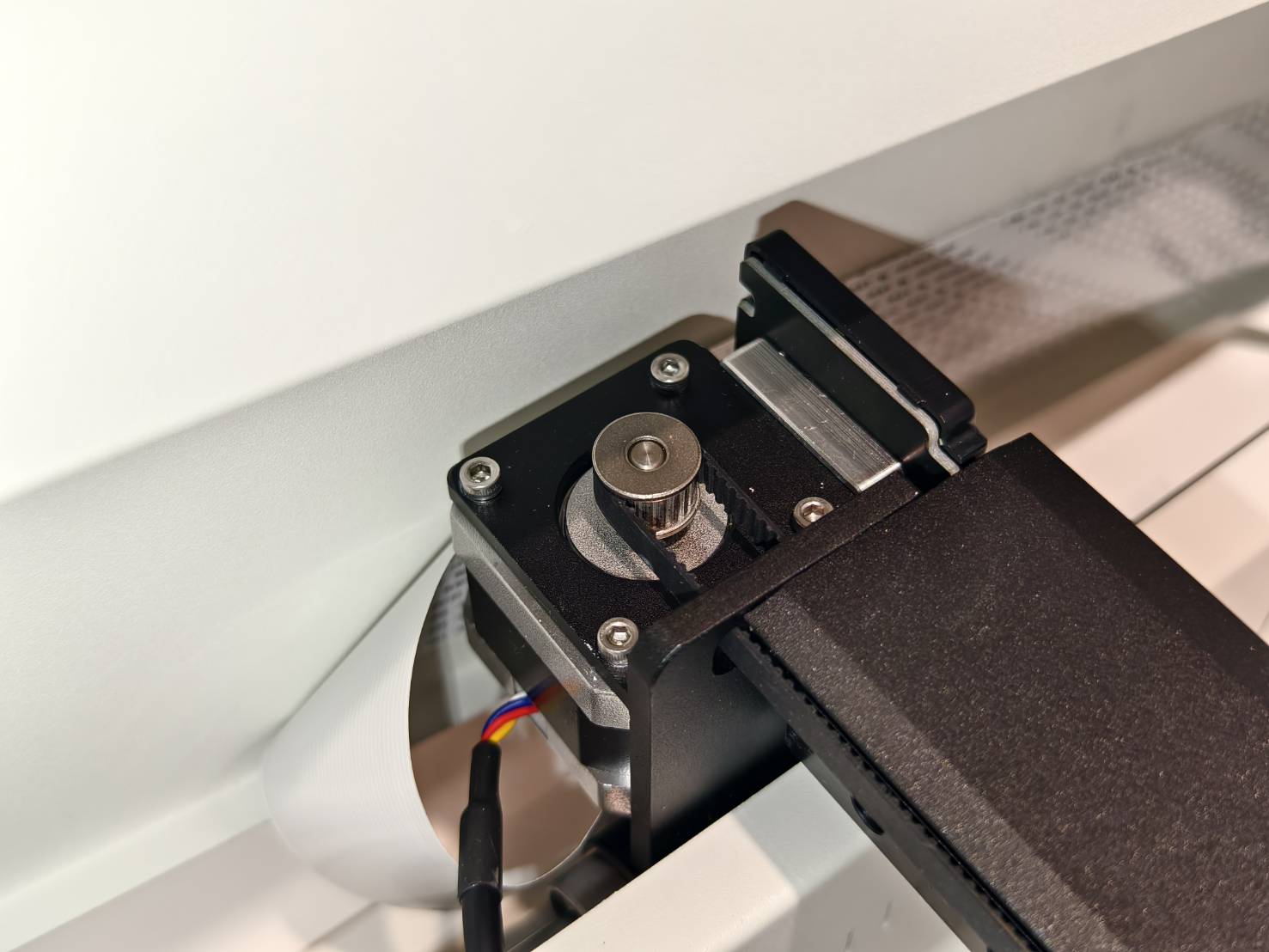

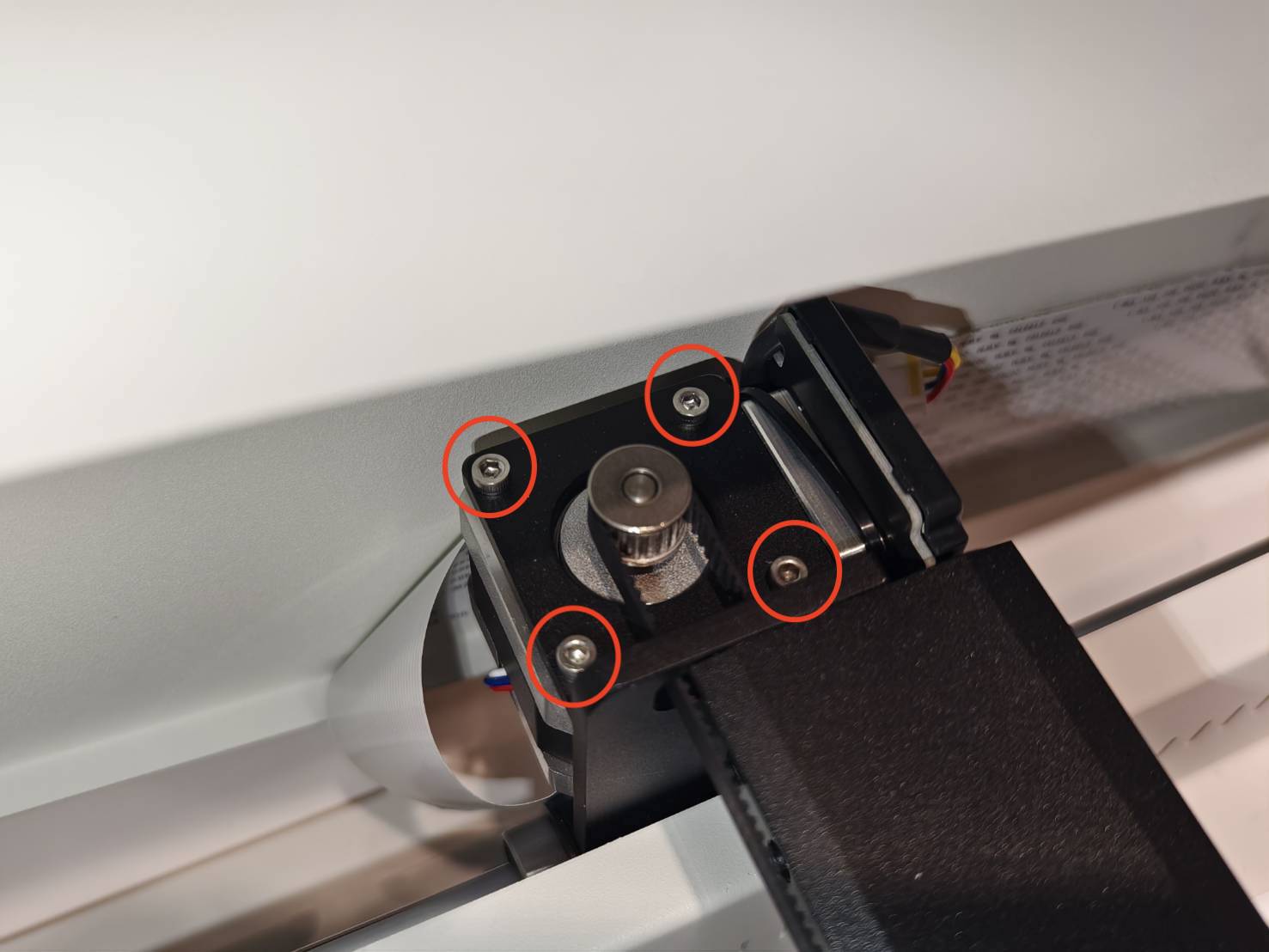

Afloje el motor del eje X desatornillando estos cuatro tornillos con una llave Allen de 2,5 mm.

Paso 12

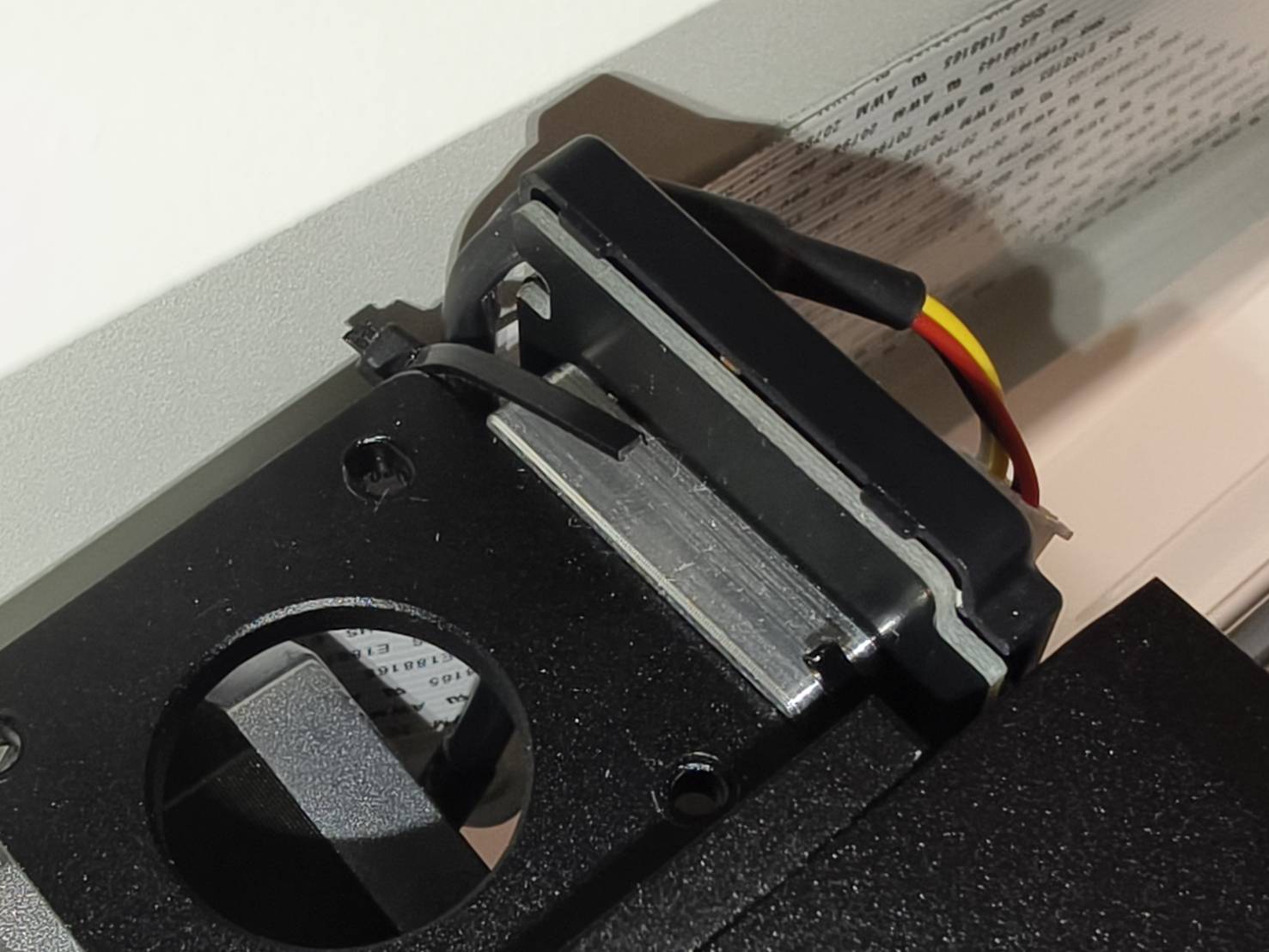

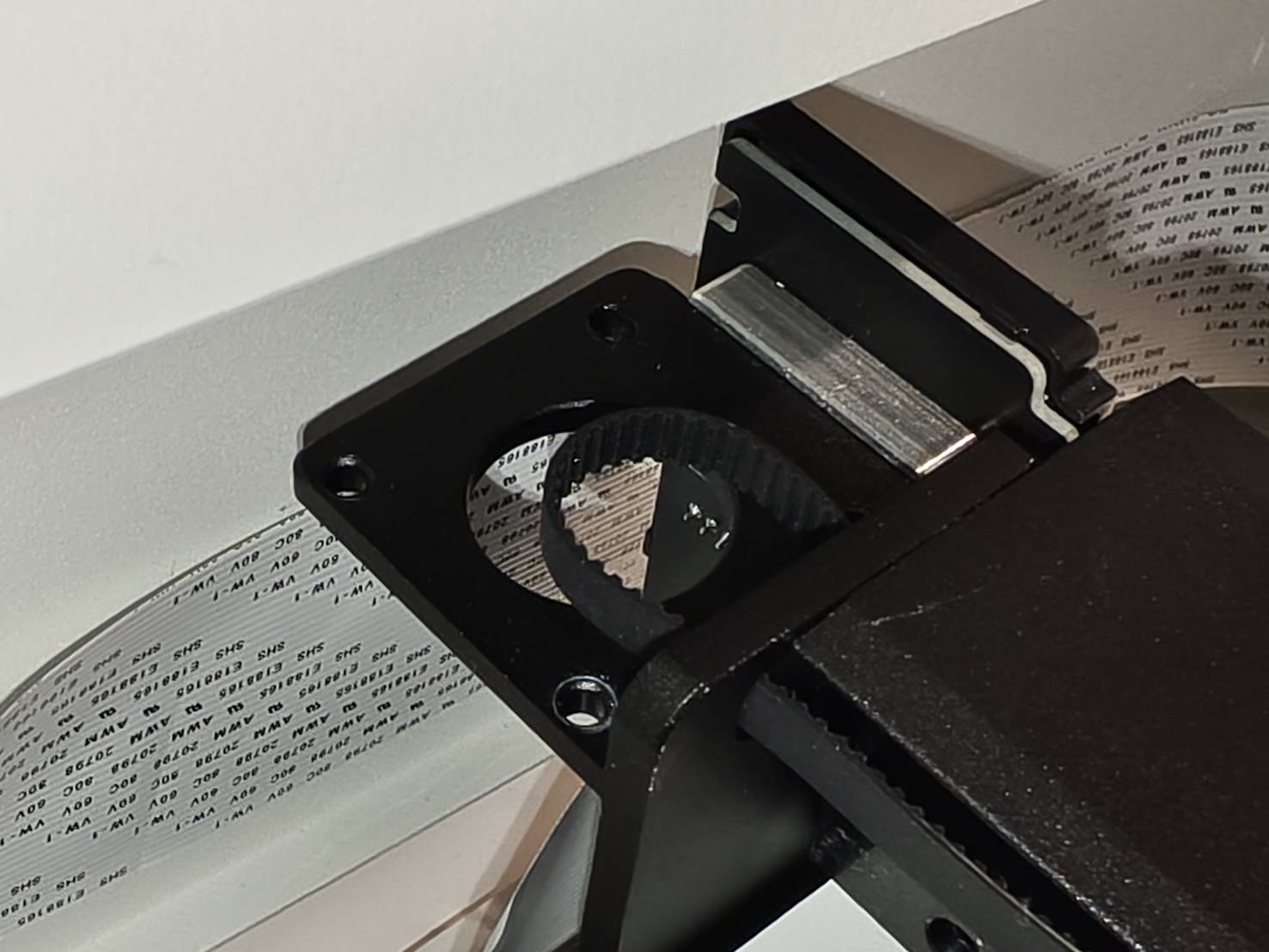

Corte la brida para poder retirar el motor.

Paso 13

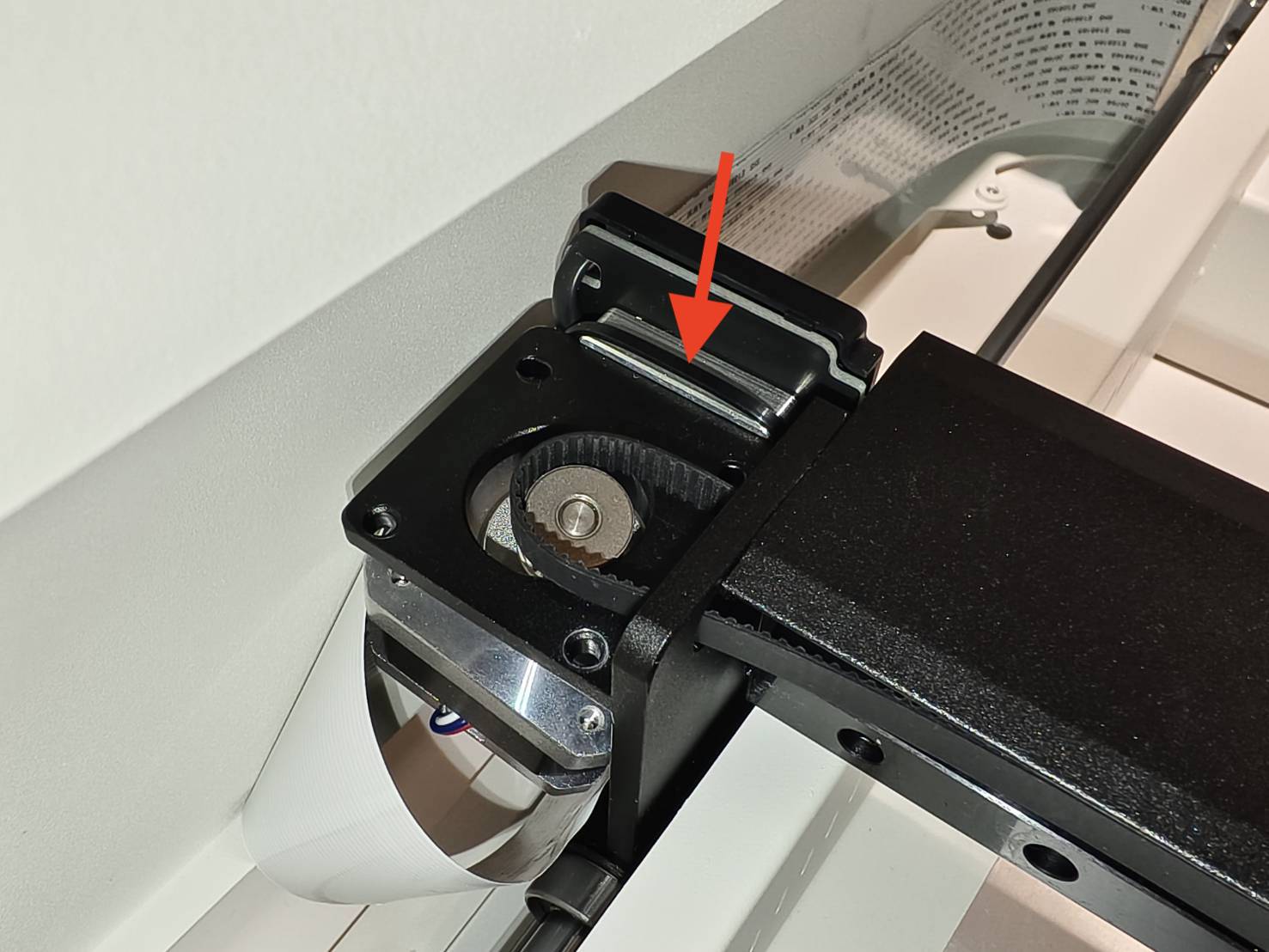

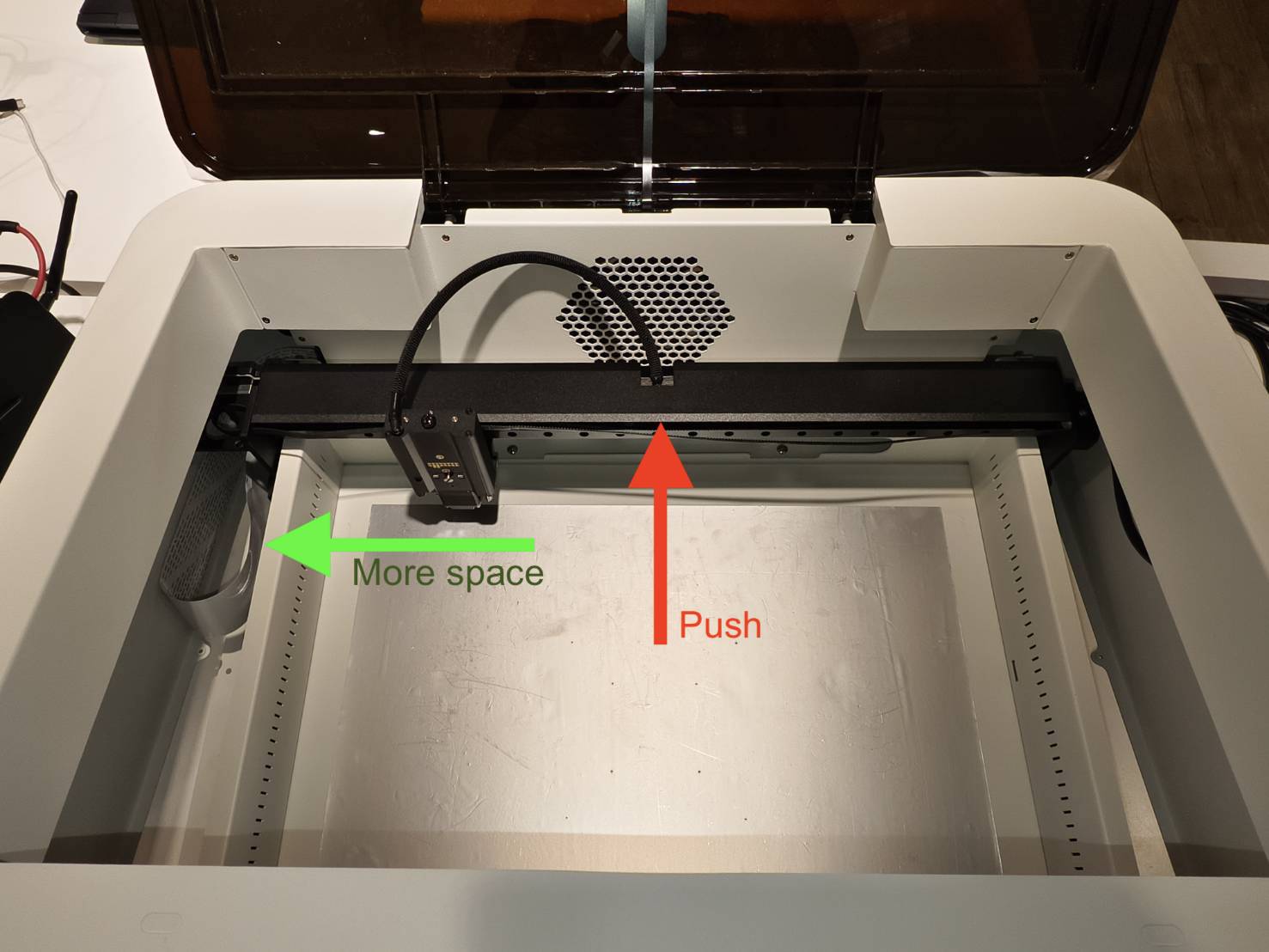

Empuje suavemente el eje X hacia atrás. Esto creará más espacio en el lado izquierdo.

Paso 14

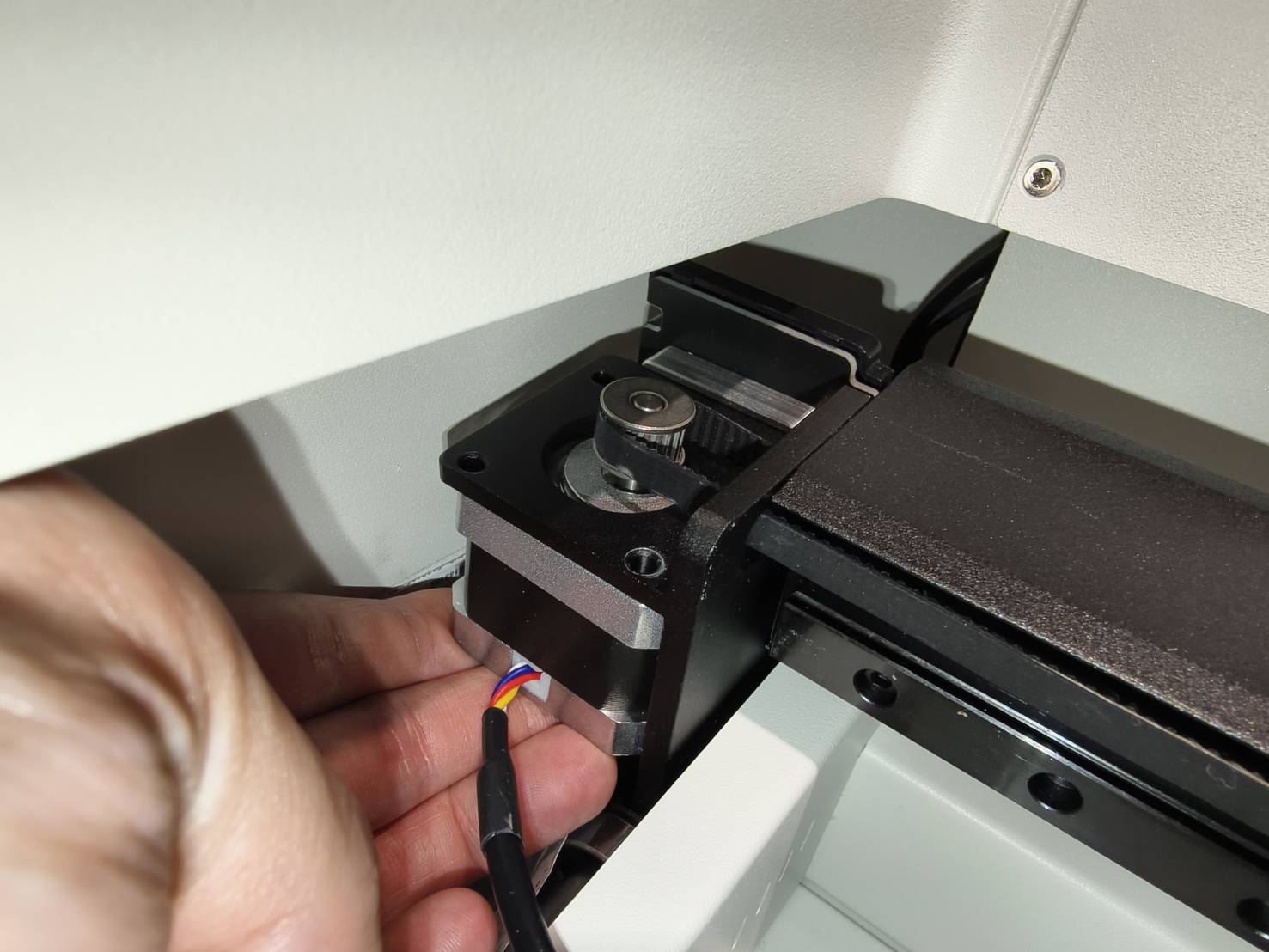

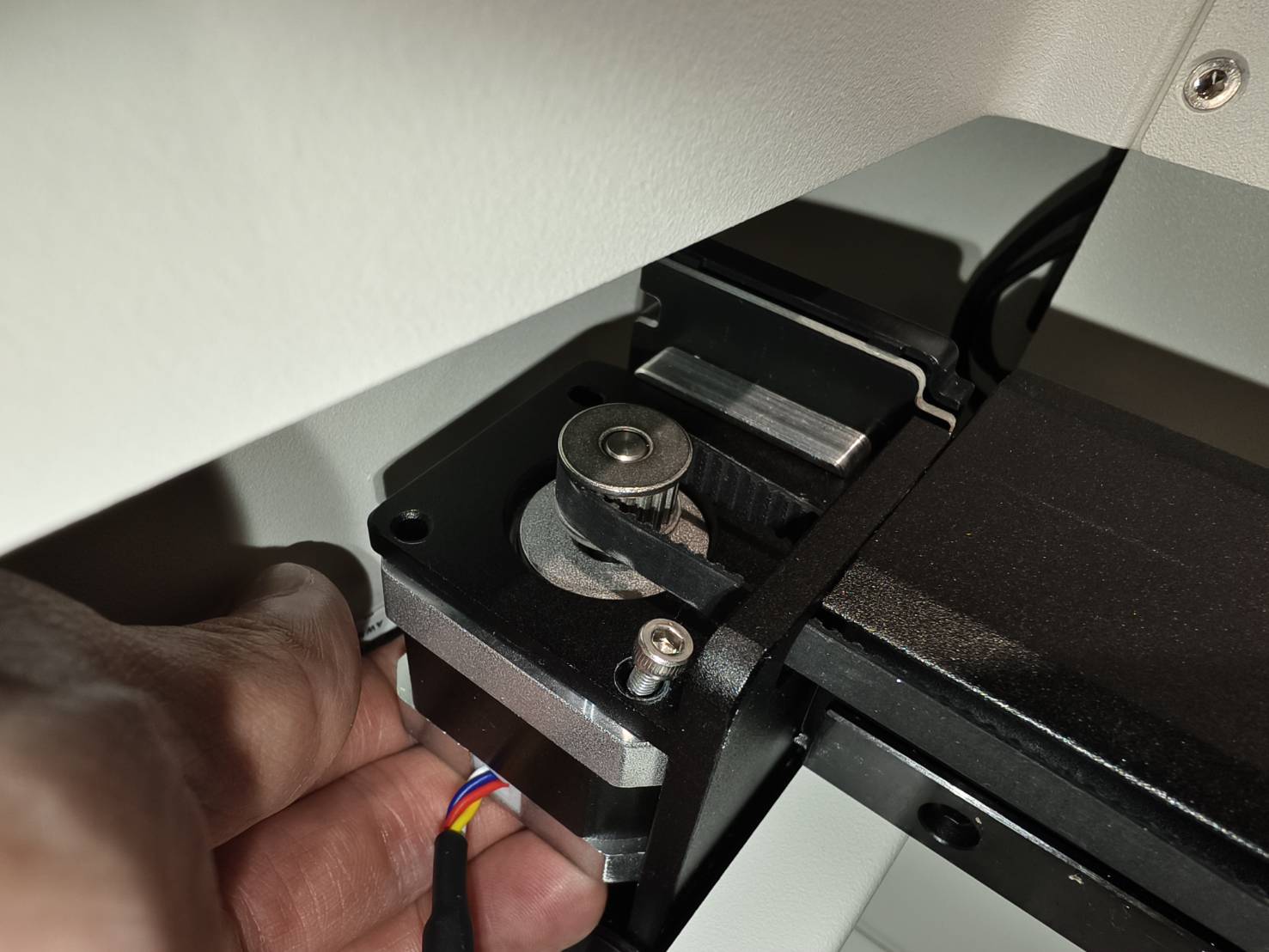

Instale el nuevo motor del eje X montando primero la correa en el engranaje.
Asegúrese de que la correa esté en la posición correcta antes de montarla en el motor.

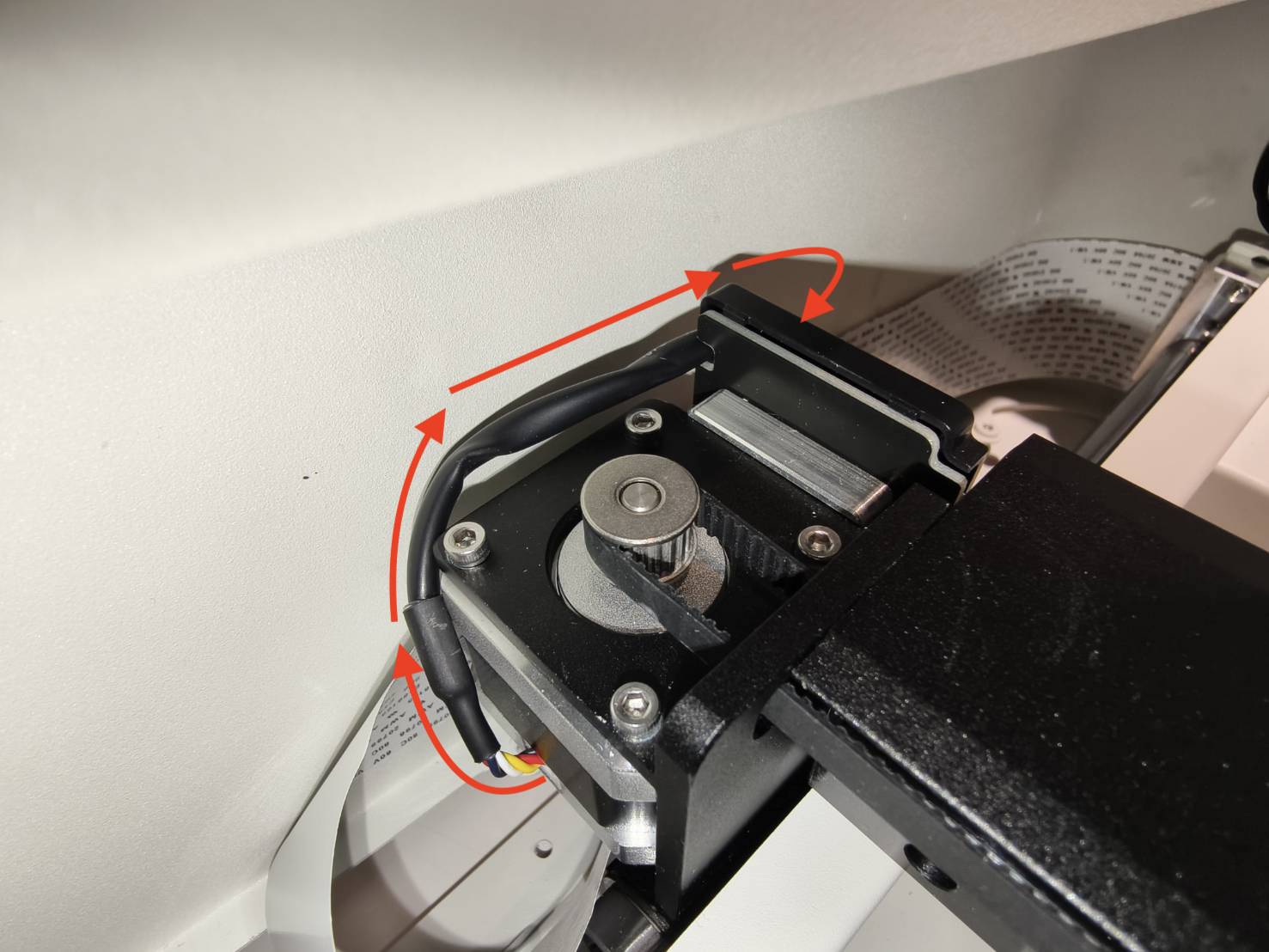

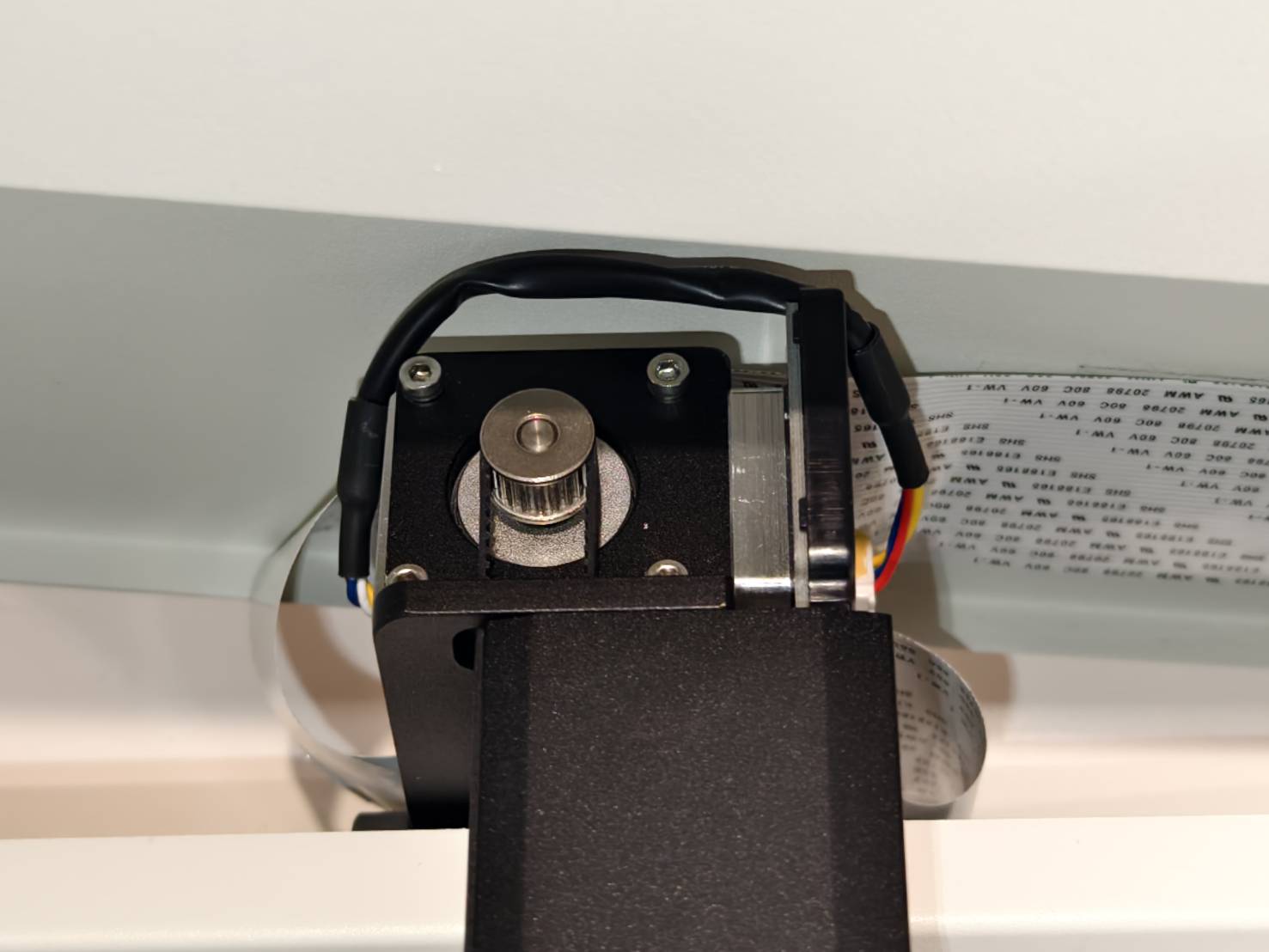

Los cables del motor deben estar orientados hacia fuera, como se muestra en la imagen siguiente.

Paso 15

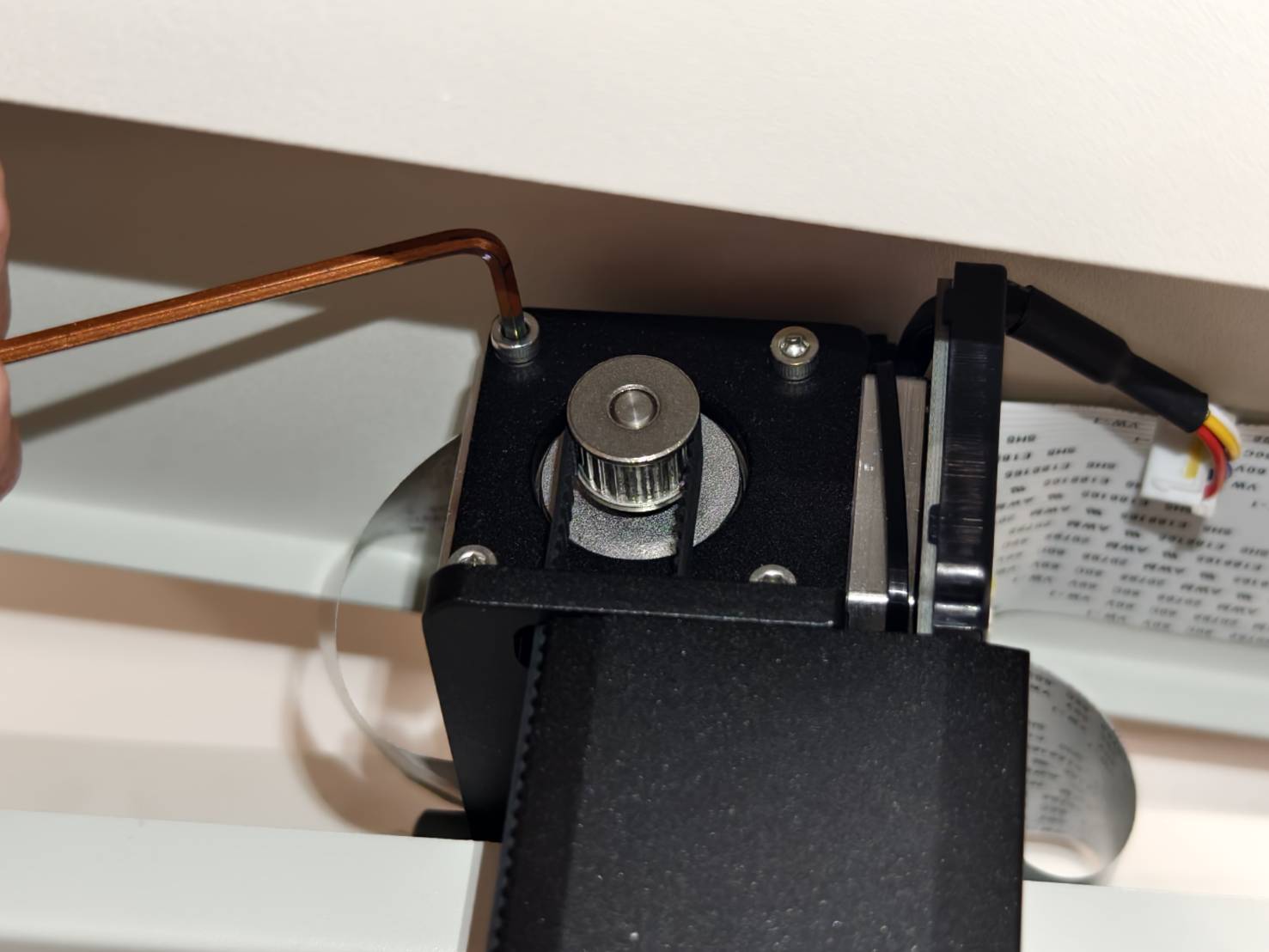

Vuelva a atornillar los cuatro tornillos para fijar el motor con una llave Allen de 2,5 mm.

Paso 16

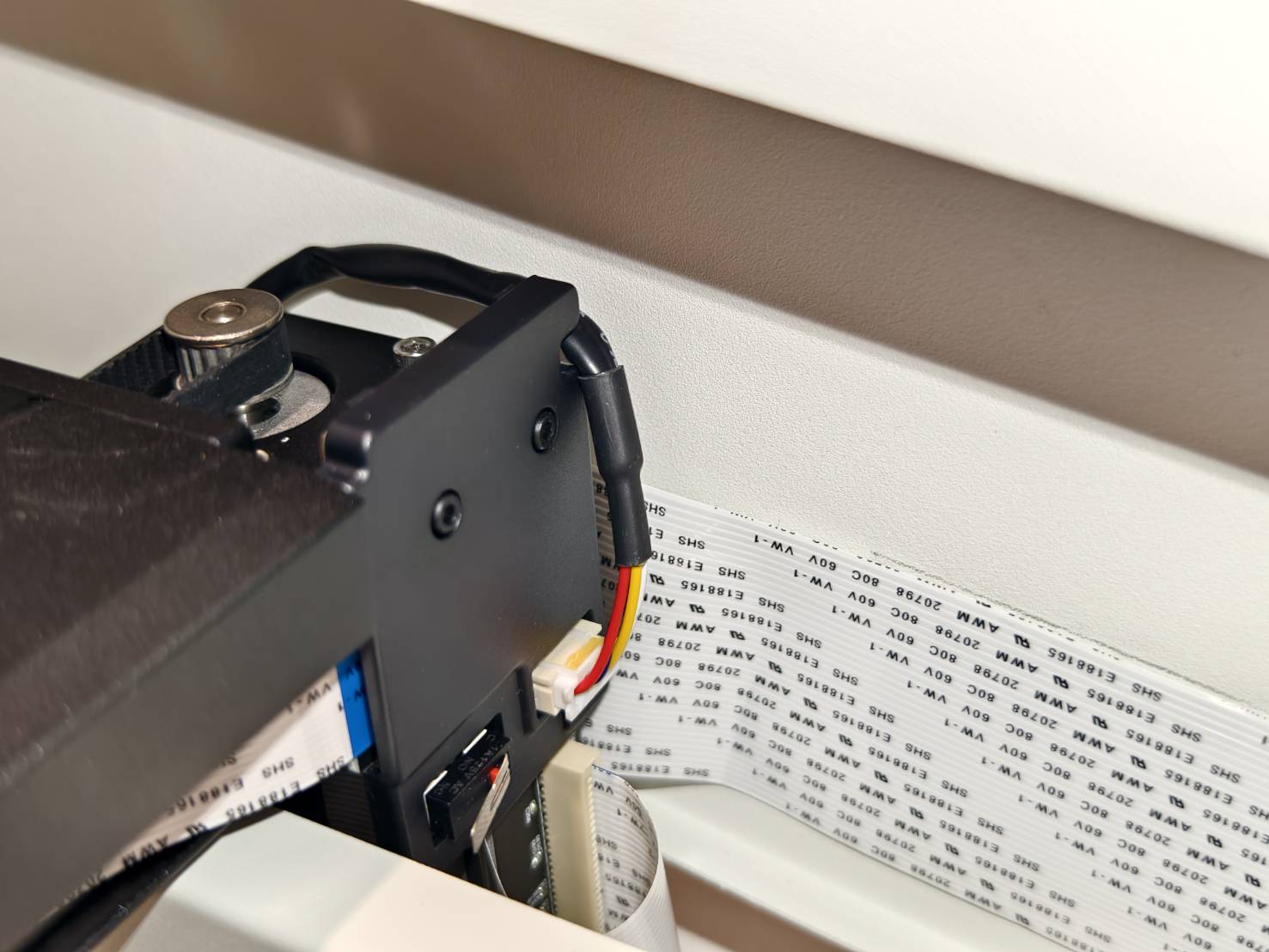

Conecte el cable del motor a la placa de control del eje X como se muestra en las imágenes siguientes.

Paso 17

Vuelva a colocar el marco superior en su posición.
Tenga en cuenta que los orificios marcados para los tornillos deben estar orientados hacia el área de trabajo.

Restauración del marco:

Paso 18

Atornille los tornillos laterales.

Paso 19

Dé la vuelta a la máquina. Atornille todos los tornillos en la base.
Tenga en cuenta que el pie y el tornillo marcados deben estar en una posición cercana a los puertos USB.

Sugerencia:
Es recomendable no apretar completamente los tornillos al principio, ya que algunos podrían estar desalineados y no se podrían colocar. Por lo tanto, se aconseja apretar todos los tornillos una vez que estén todos instalados.

Paso 20

Dé la vuelta a la máquina. Mueva el soporte del módulo para comprobar si se puede mover libremente.

Si el soporte se puede mover sin problemas, proceda al Paso 22.

Si el soporte está atascado o no se puede empujar completamente hacia el ventilador, proceda al Paso 21.

Paso 21

Intente aflojar el tornillo del pie de goma cercano a los puertos USB y pruebe a mover el soporte del módulo de nuevo.

Paso 22

Vuelva a instalar el muelle en la correa del eje X.
