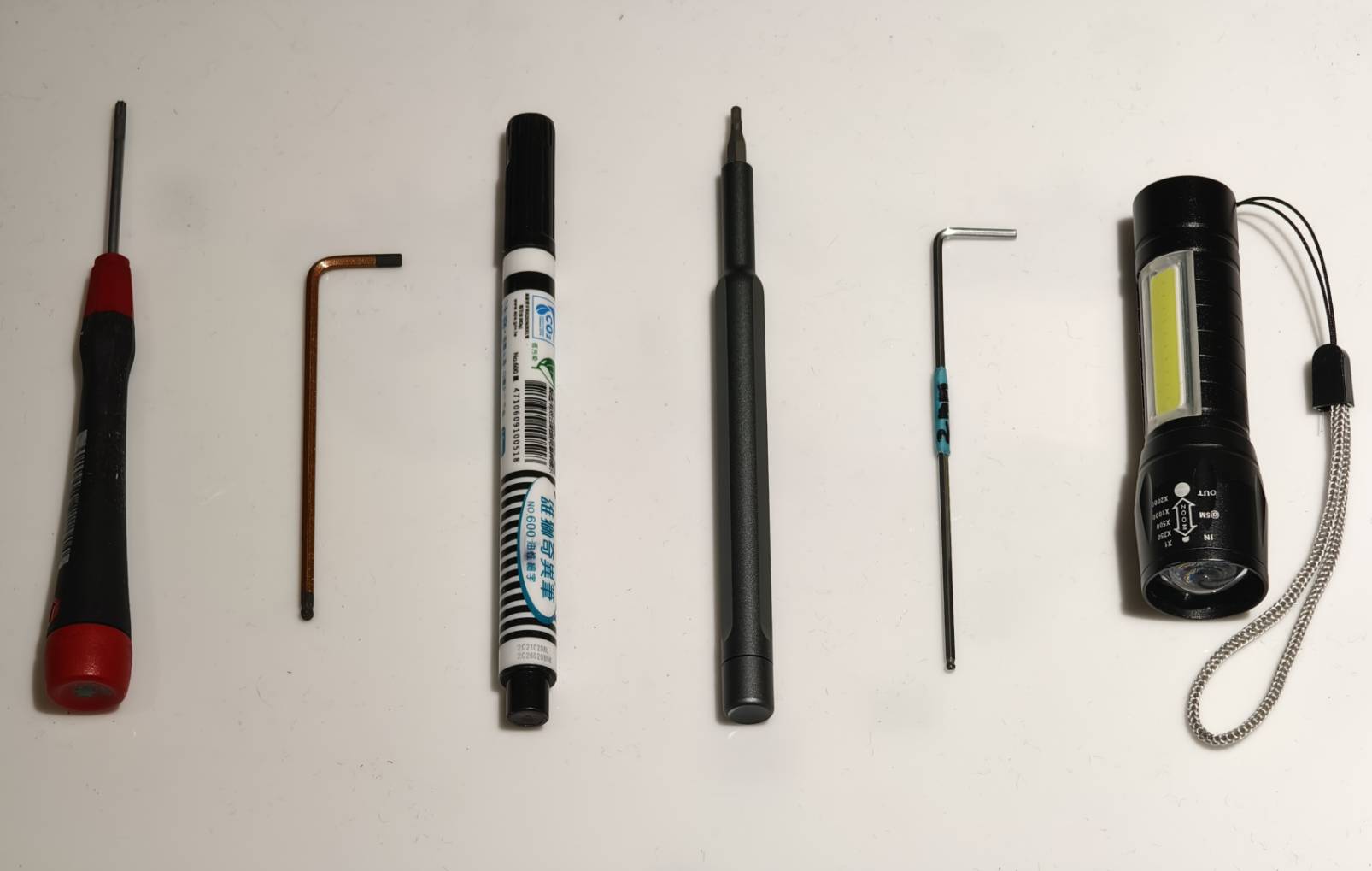

Herramientas
1｜Destornillador Torx T8
2｜Llave Allen de 2,5 mm
3｜Rotulador o cinta adhesiva de color
4｜Destornillador hexagonal de 2 mm
5｜Llave Allen de 2 mm (opcional)
6｜Linterna pequeña (opcional)
Paso 1
Apague la máquina y desconecte el cable de alimentación.
Paso 2

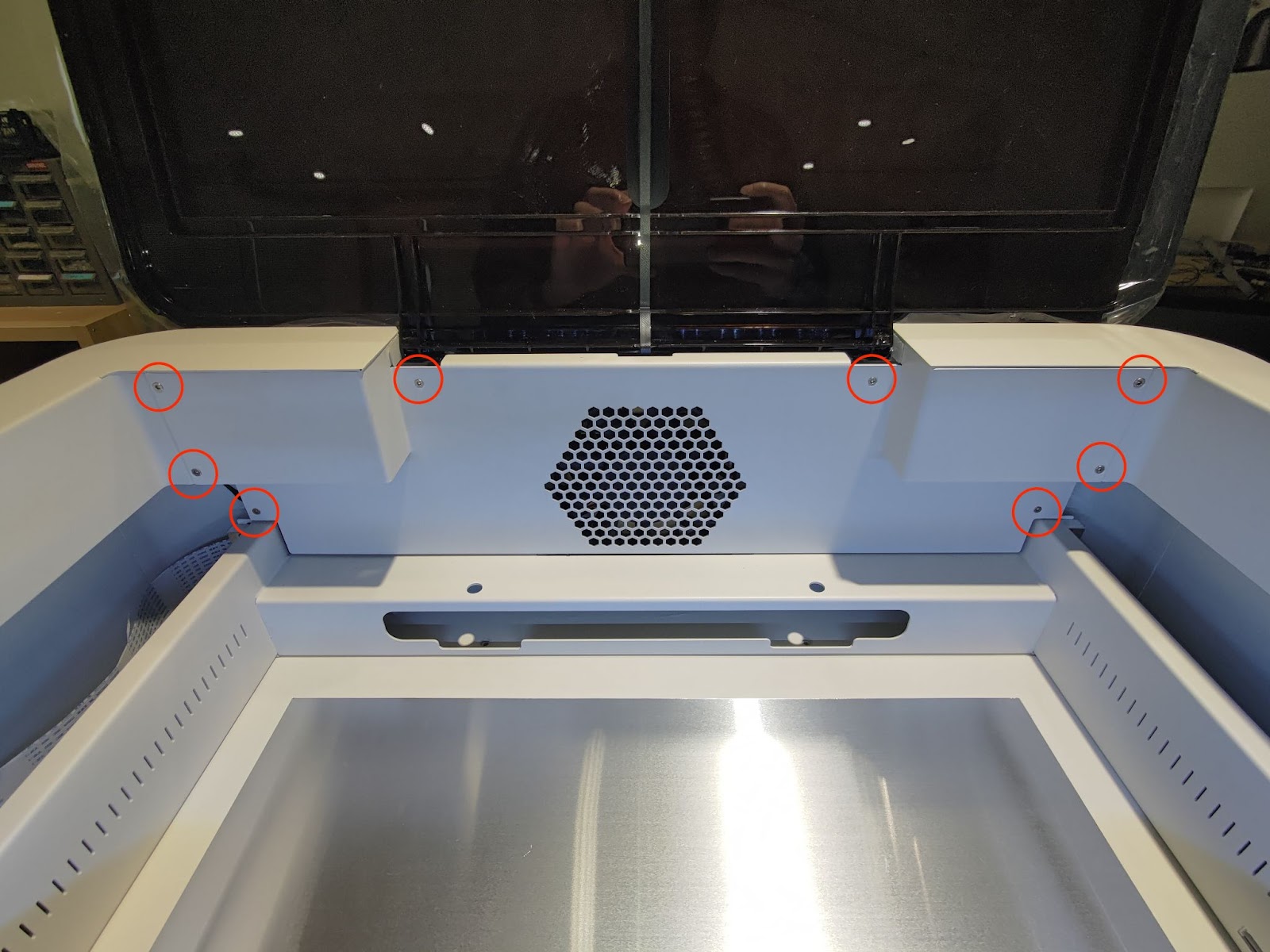

Desatornille estos tornillos de la placa.
Tornillo T8 x 8 unidades (La placa y la cubierta de la puerta están conectadas.)
Paso 3

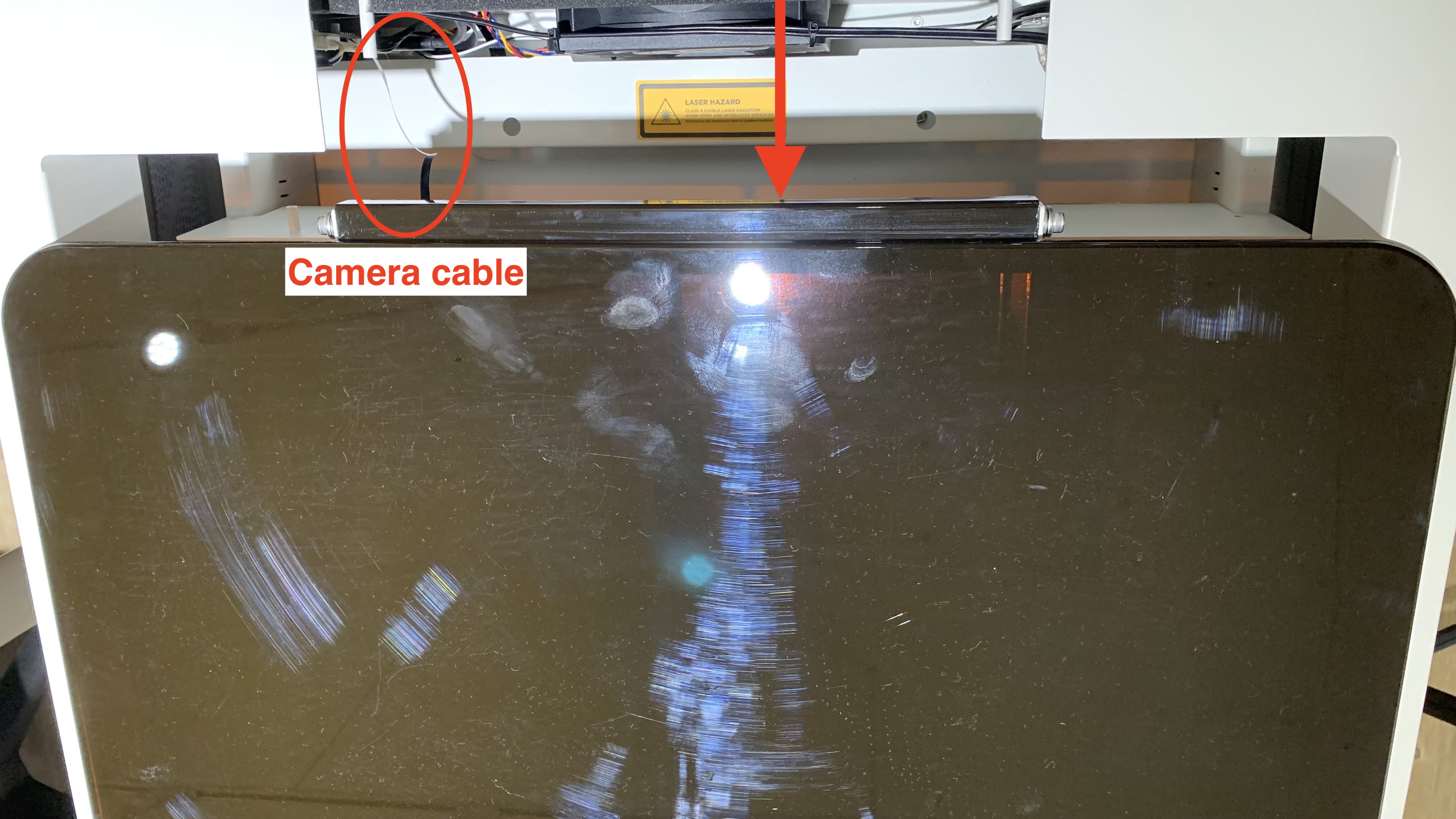

Desplace la placa y la cubierta de la puerta ligeramente hacia adelante.
Paso 4
Desconecte el cable del motor.
Tras desconectar este cable, será más fácil retirar el cable de la cámara.
Paso 5

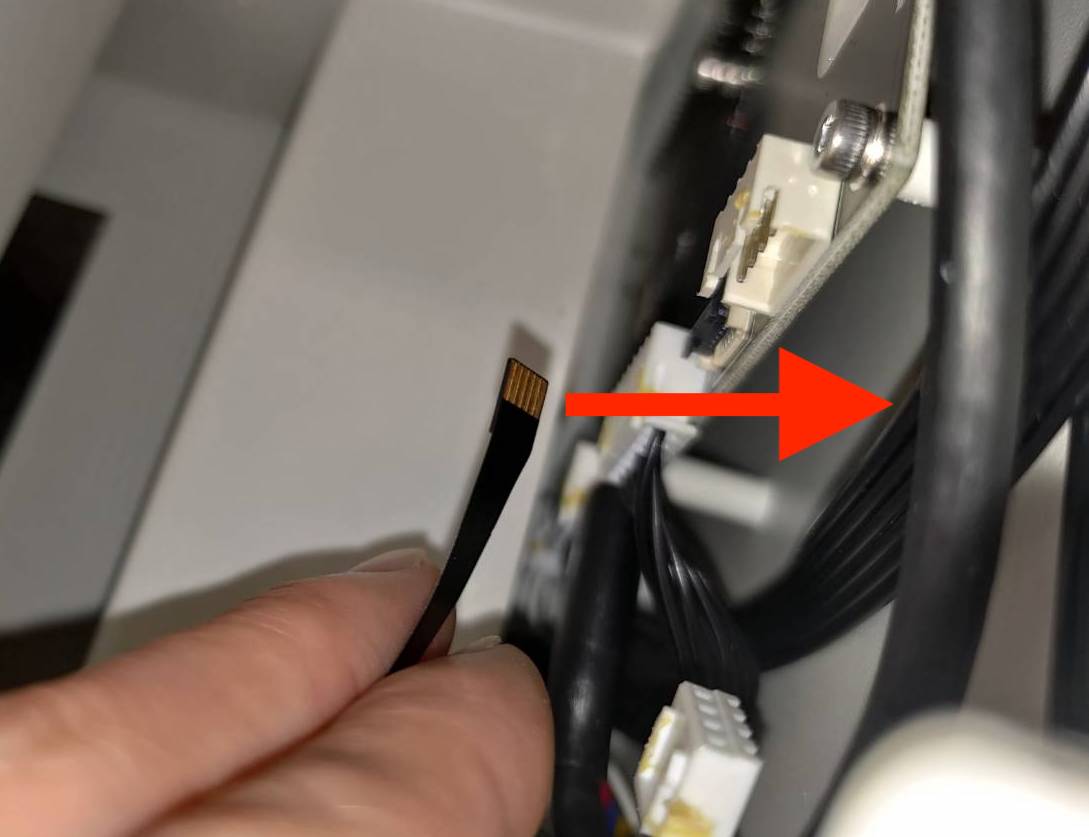

Desconecte el cable de la cámara.
Tenga en cuenta que hay un clip que sujeta el cable. Abra el clip para poder retirar el cable de la cámara.
Cierre del clip:
Clip de cierre abierto:
Extraiga el cable:
Paso 6

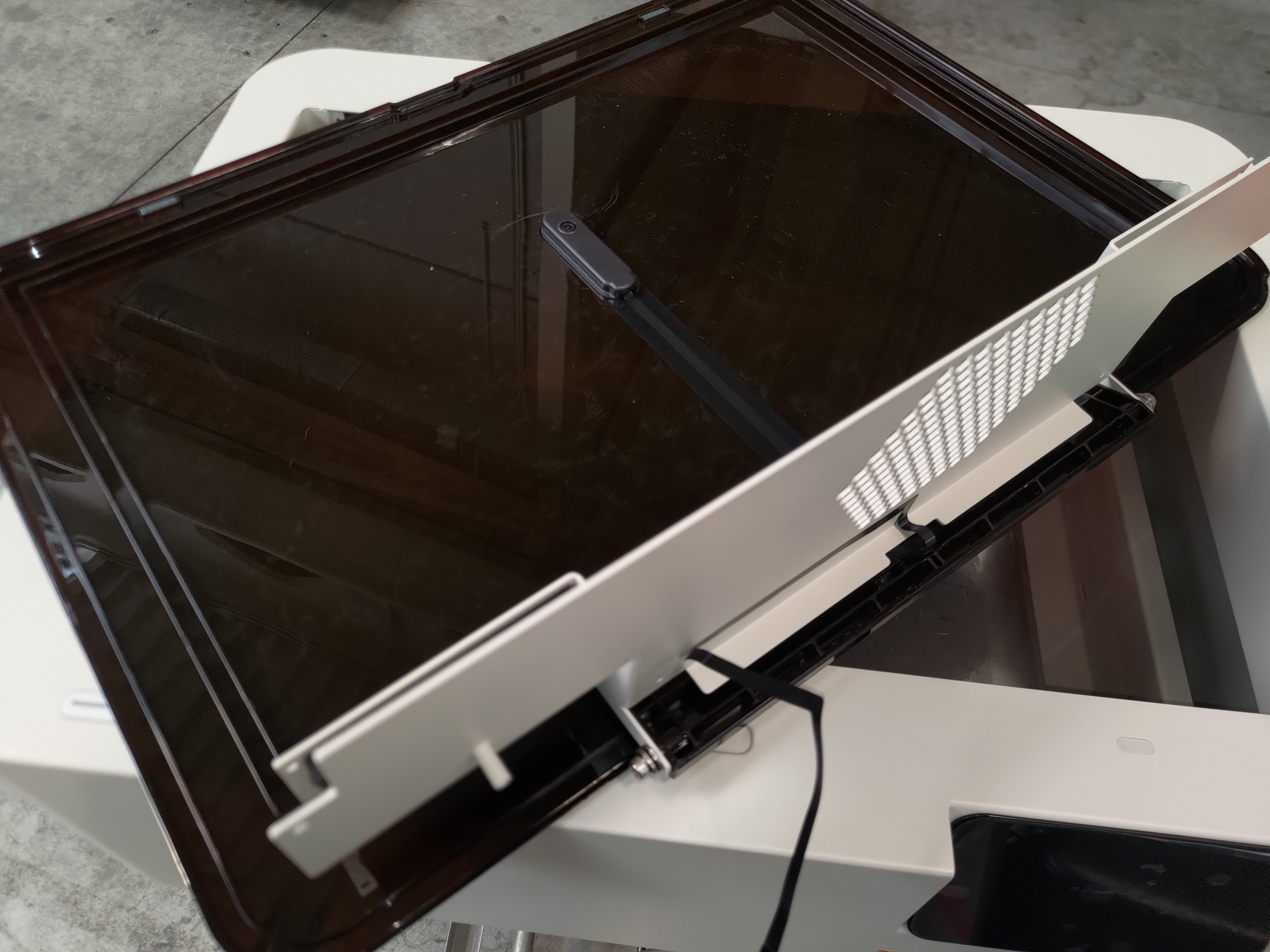

Retire la placa y la cubierta de la puerta.
Paso 7

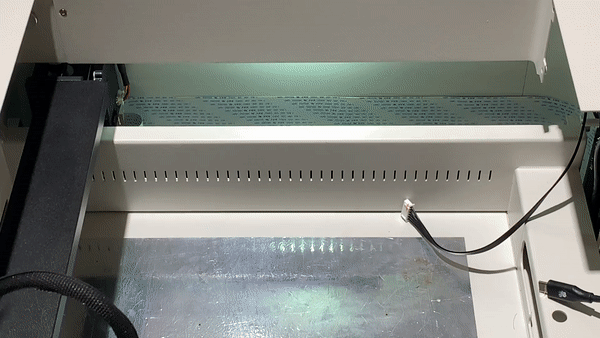

Marque la posición del cable plano de 38 pines con un rotulador o cinta adhesiva
Paso 8

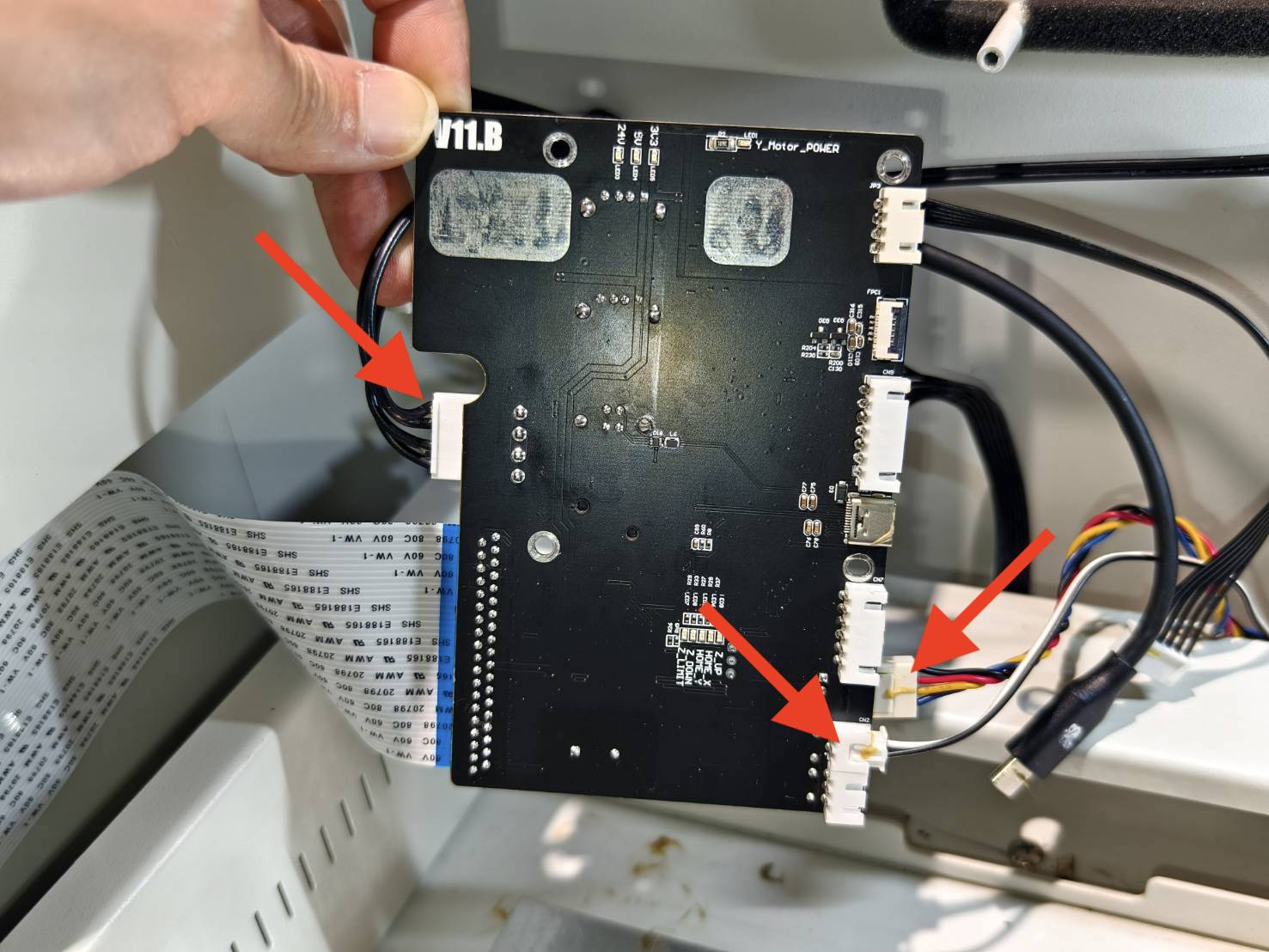

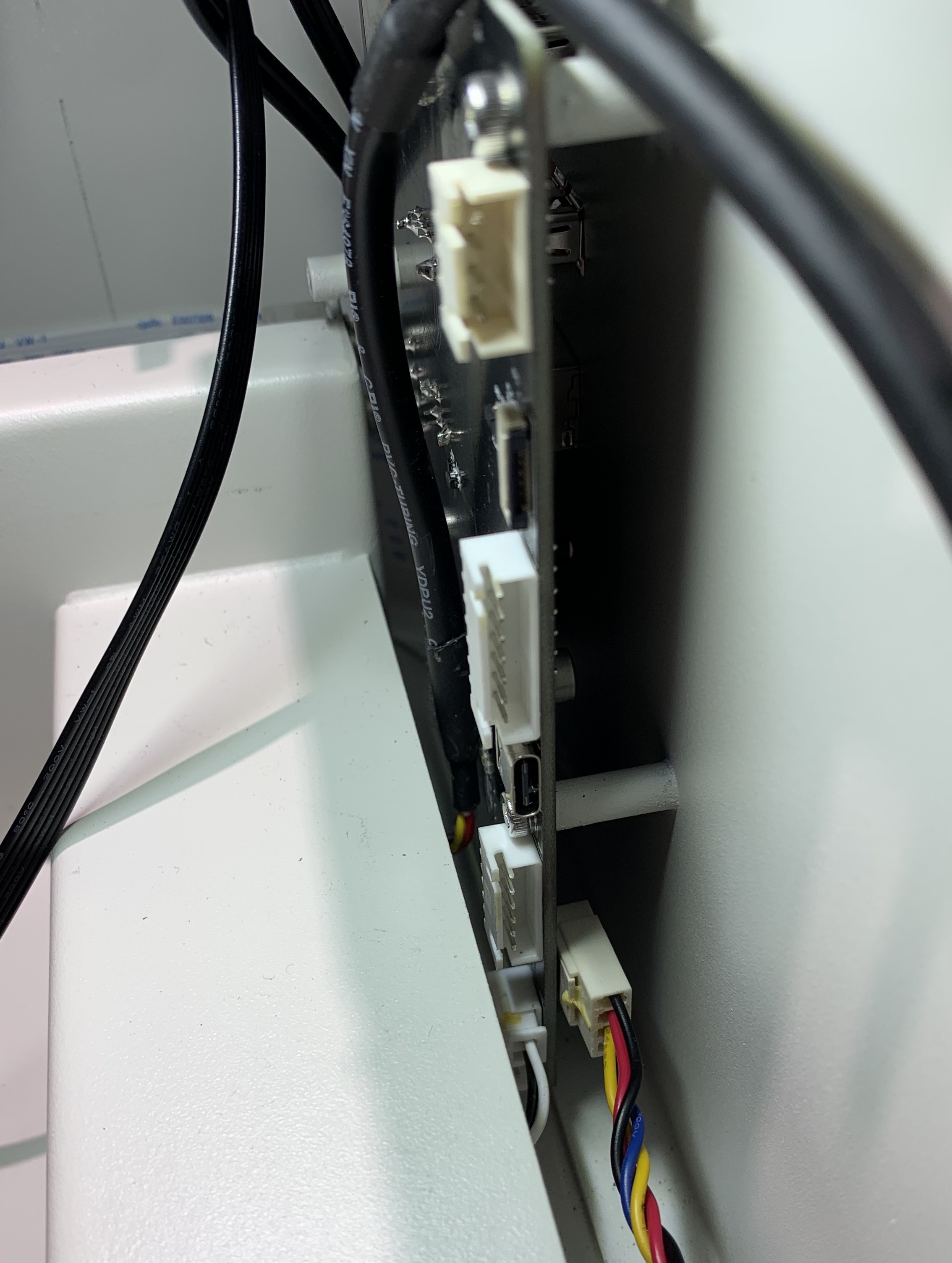

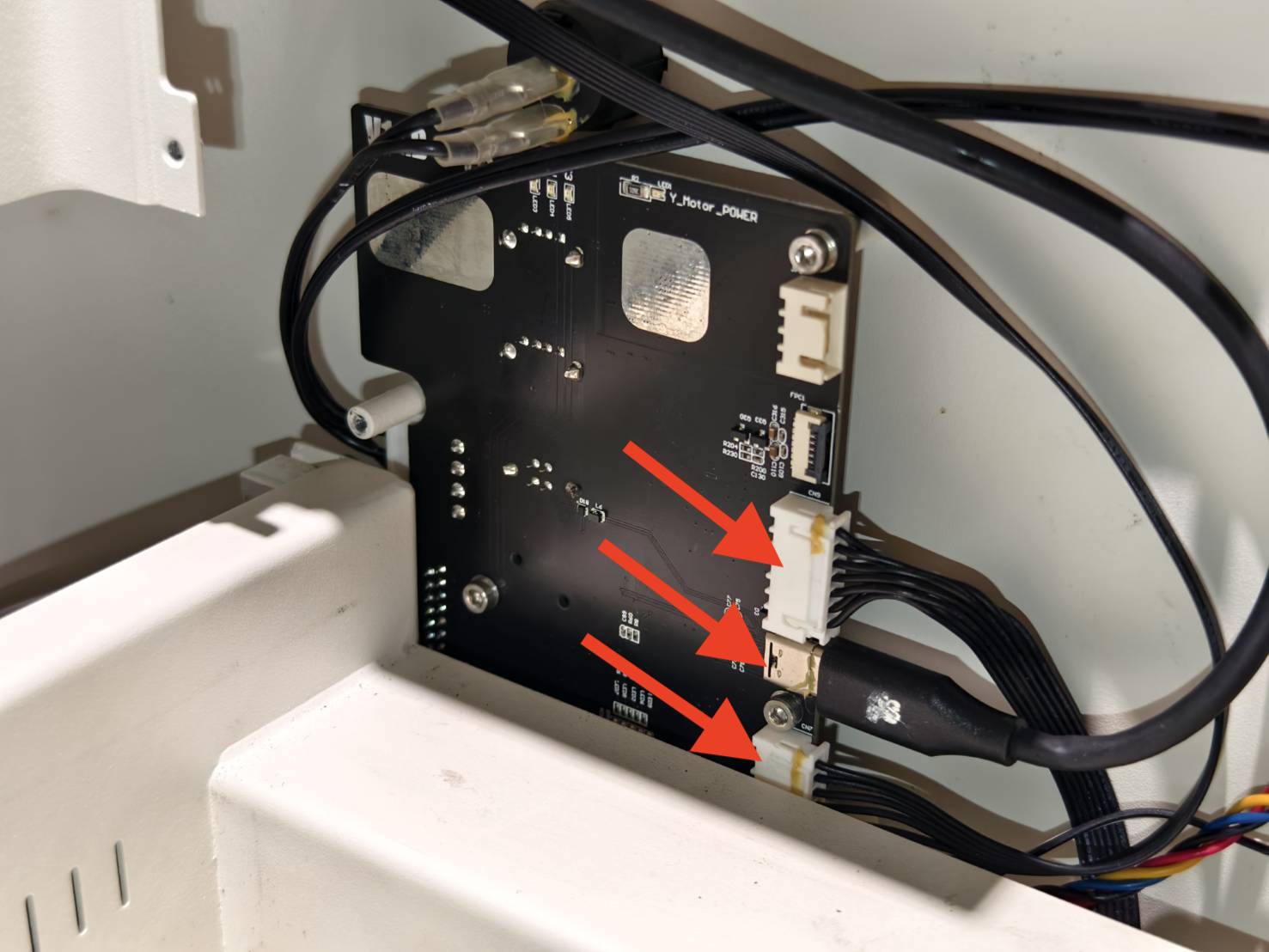

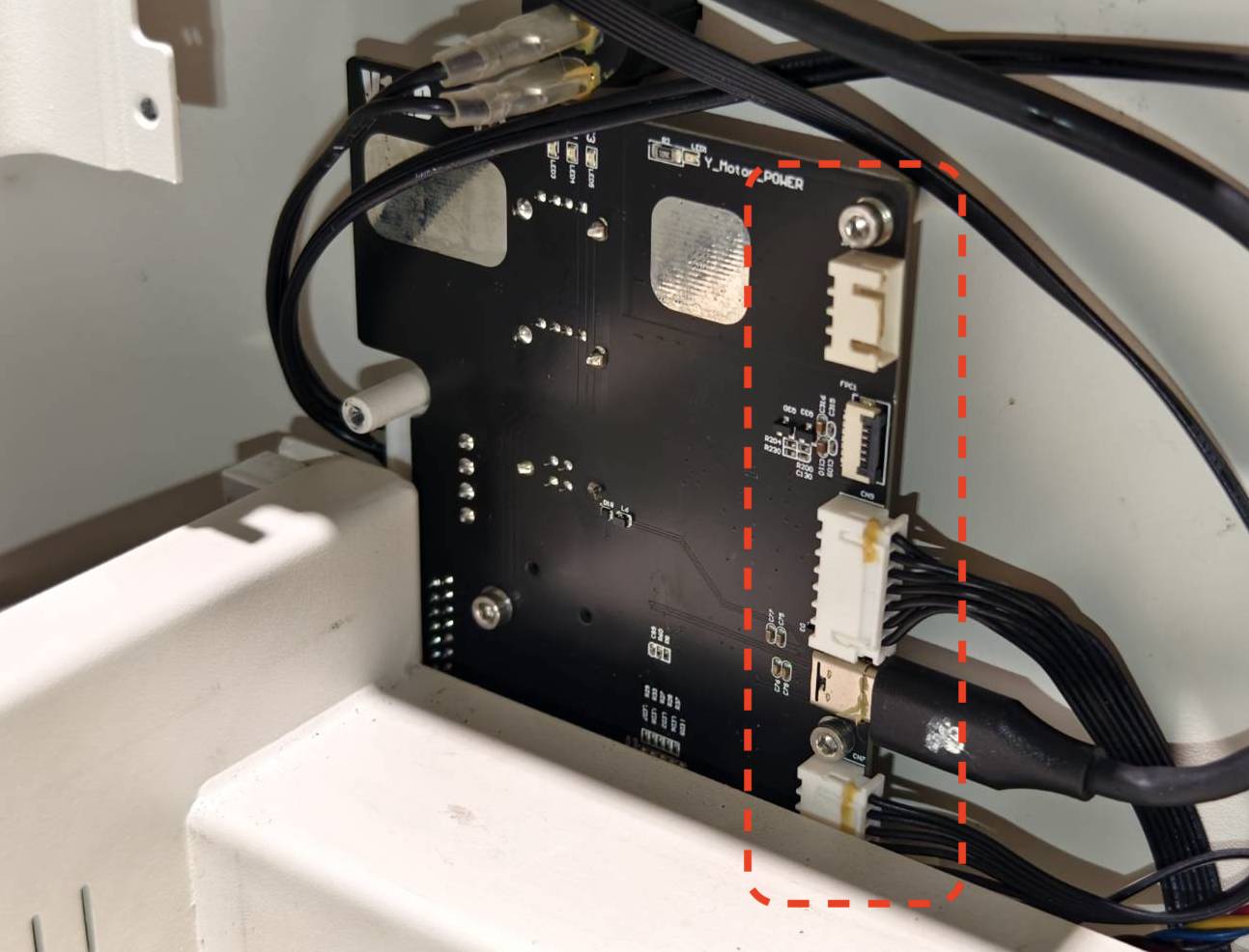

Retire los cables situados a la derecha de la placa base.
Le recomendamos que tome una fotografía por si olvida la posición de los cables.
Paso 9

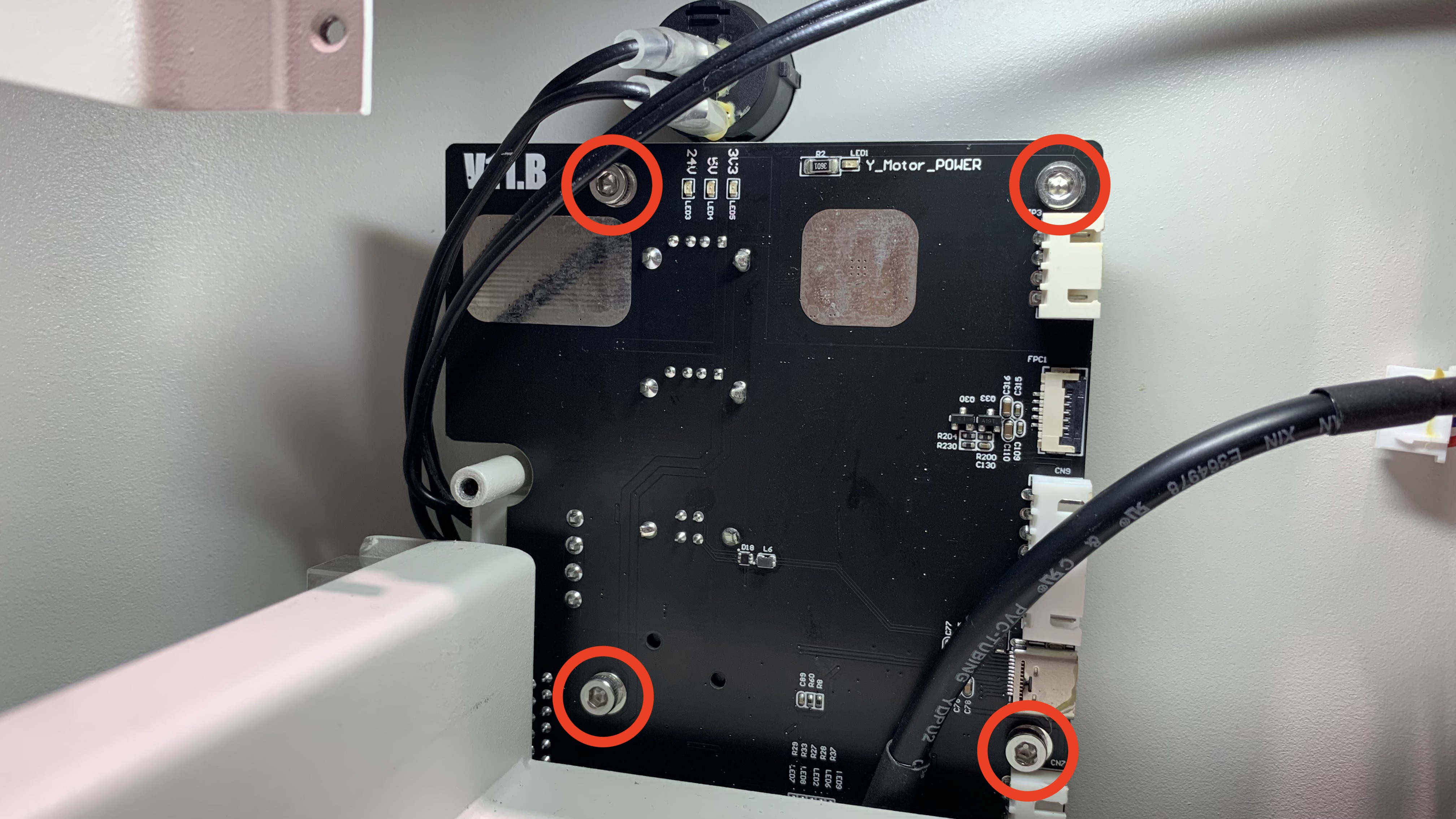

Retire los tornillos de la placa base.
Tornillo hexagonal de 3 mm x 4 unidades
Paso 10
Retire el cable plano de 38 pines de la placa.
Tenga en cuenta que hay una cinta adhesiva en la parte posterior del cable.

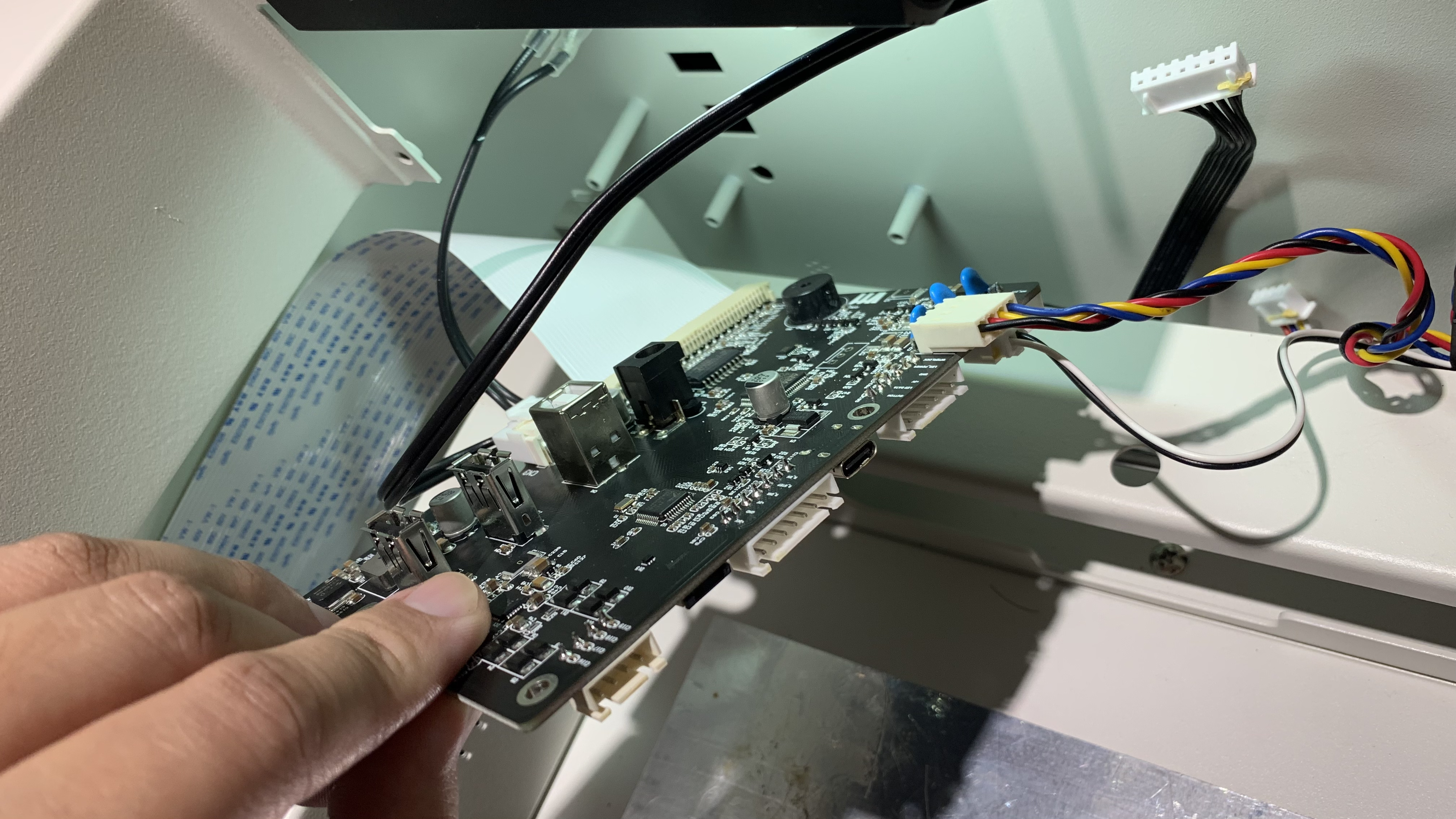

Extraiga la placa base en un ángulo de 45 grados.

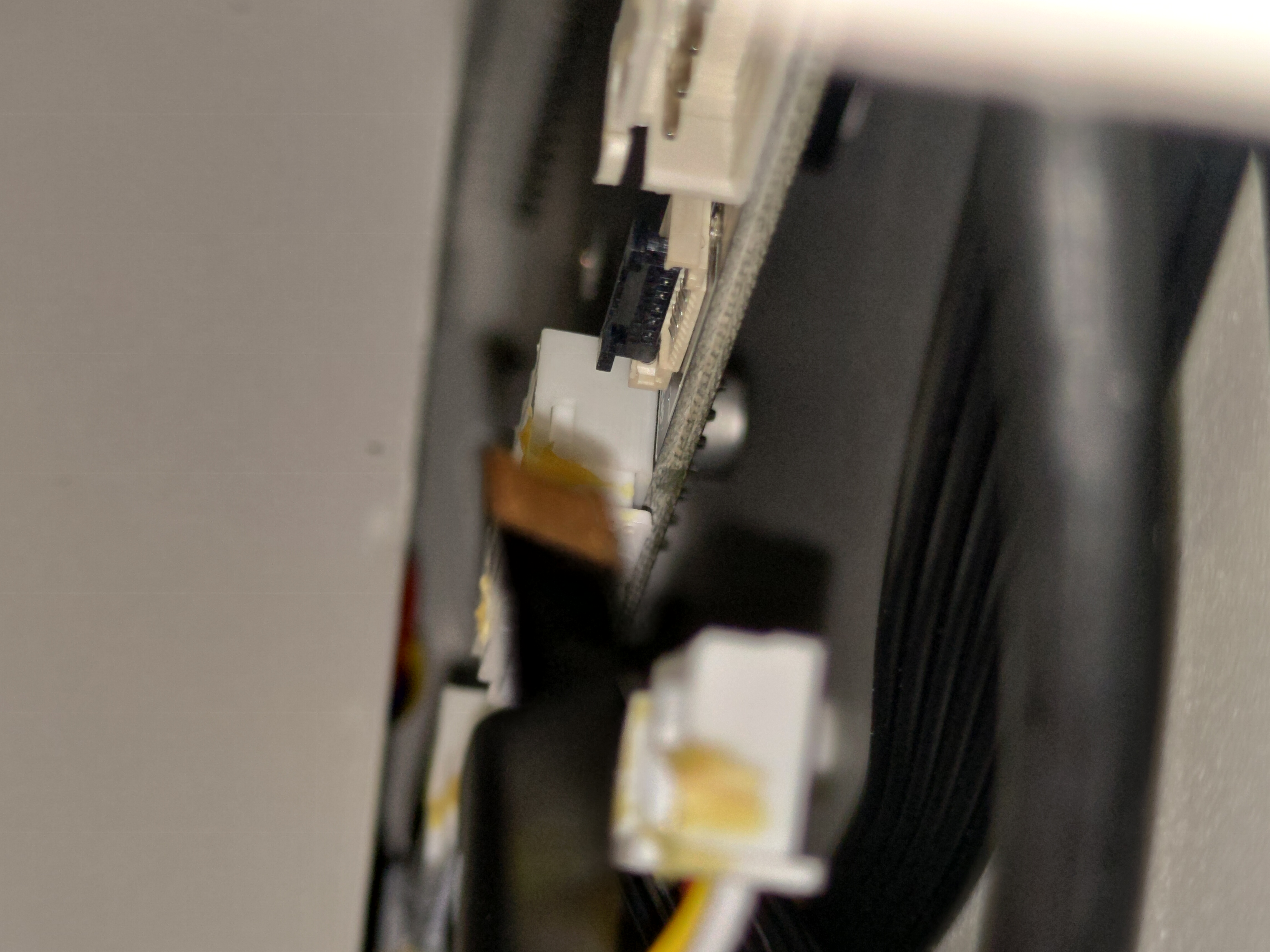

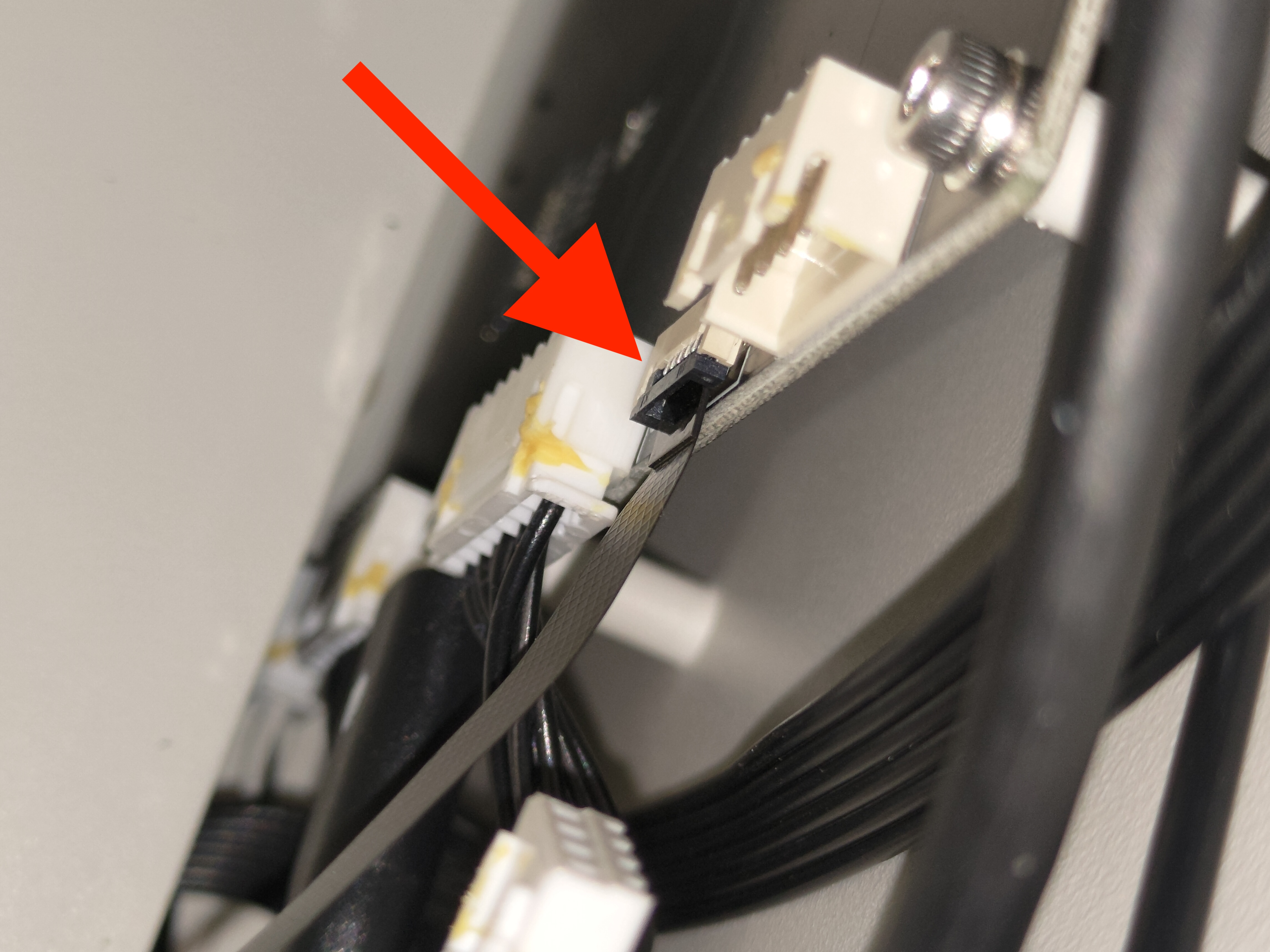

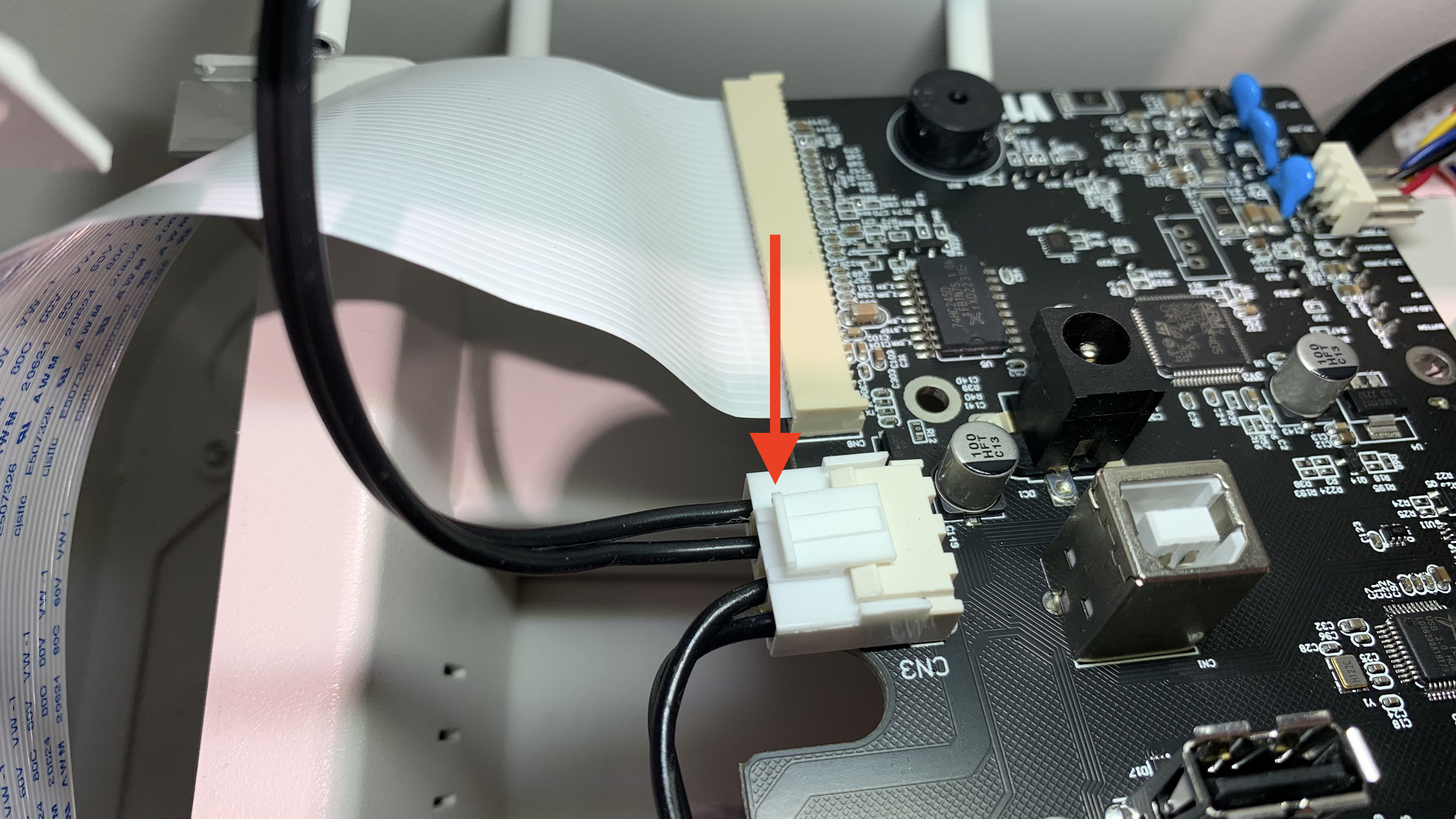

Para retirar este cable, es necesario presionar el mecanismo de bloqueo.

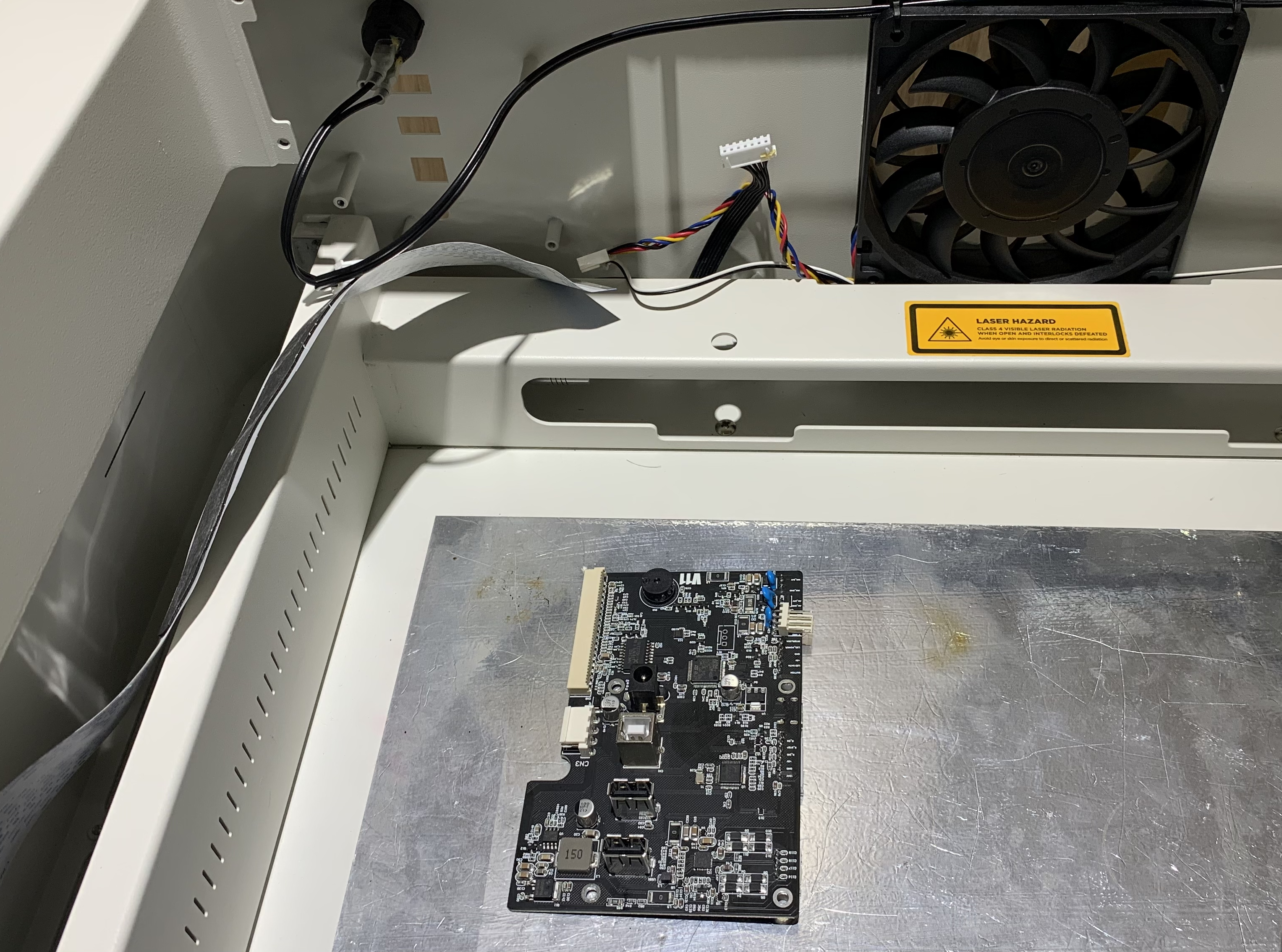

Retire todos los cables.
Paso 11

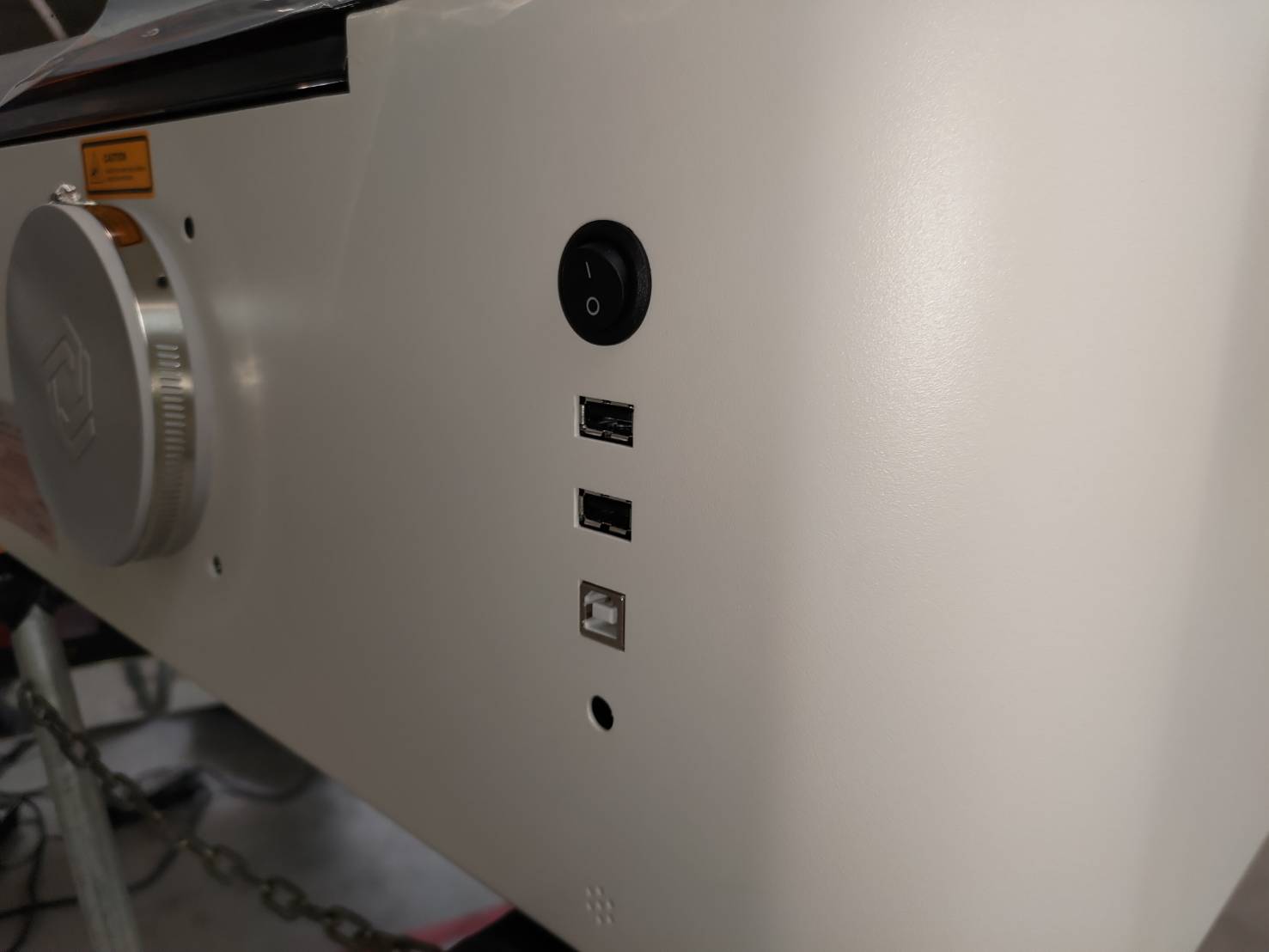

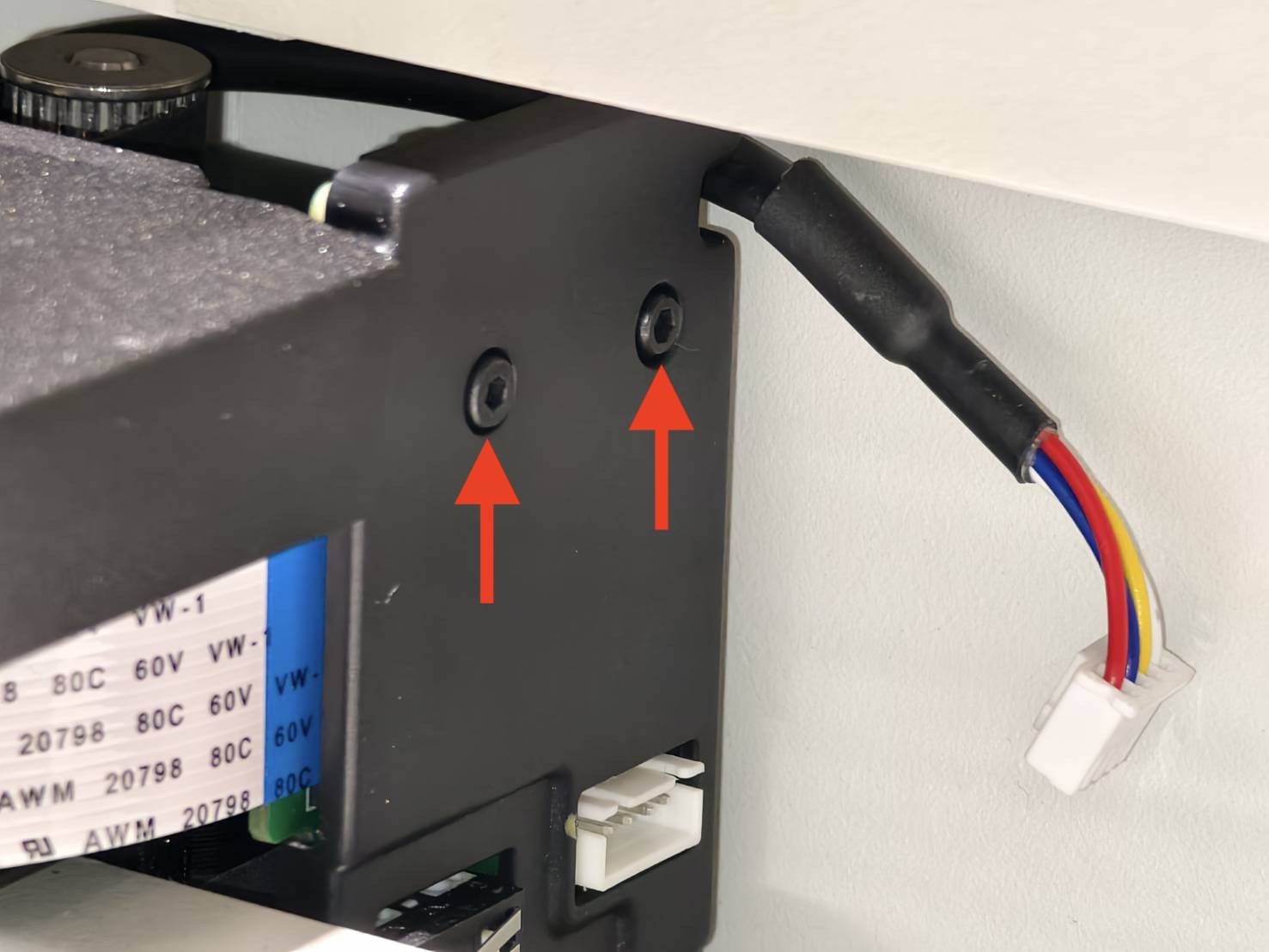

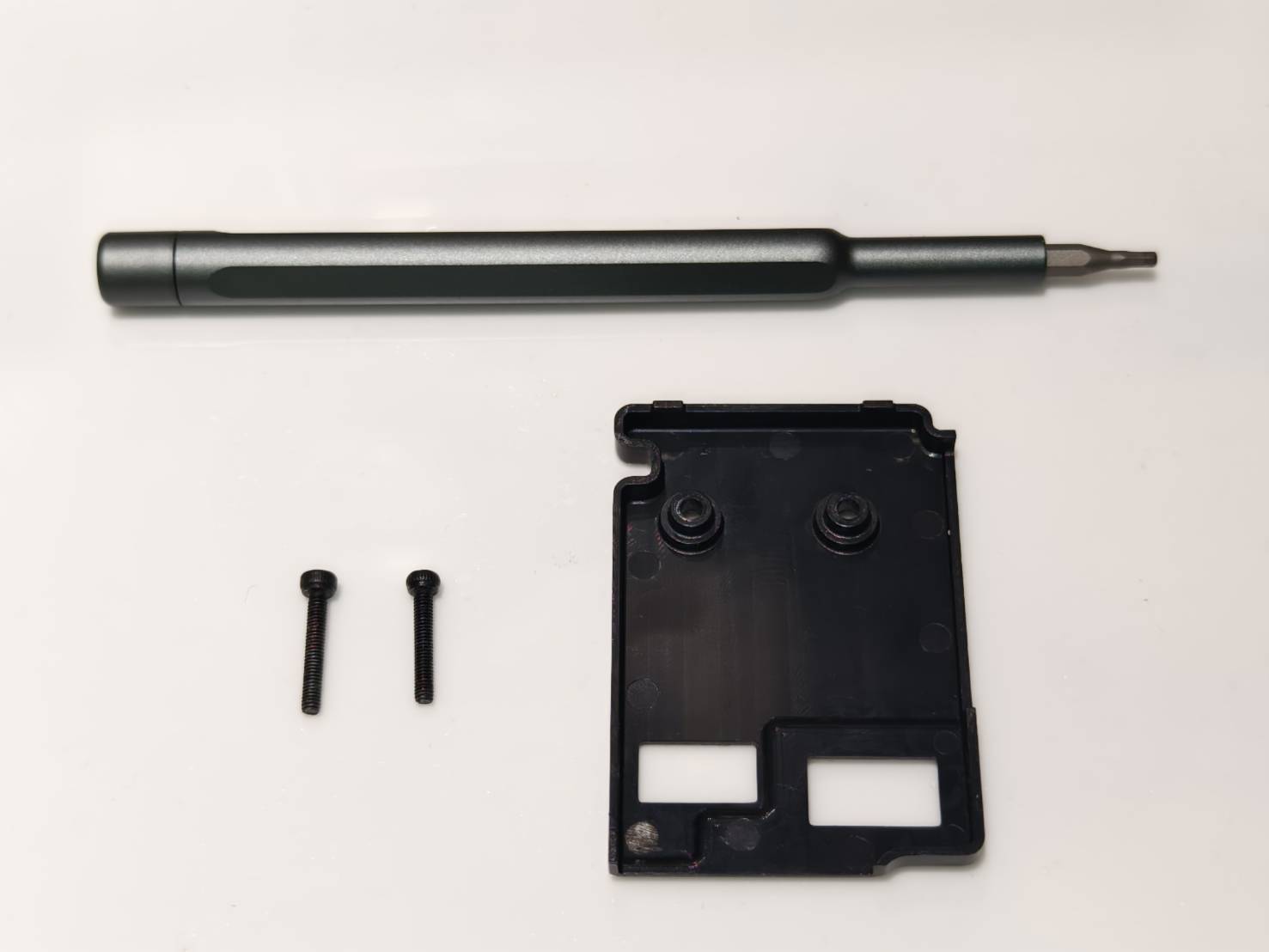

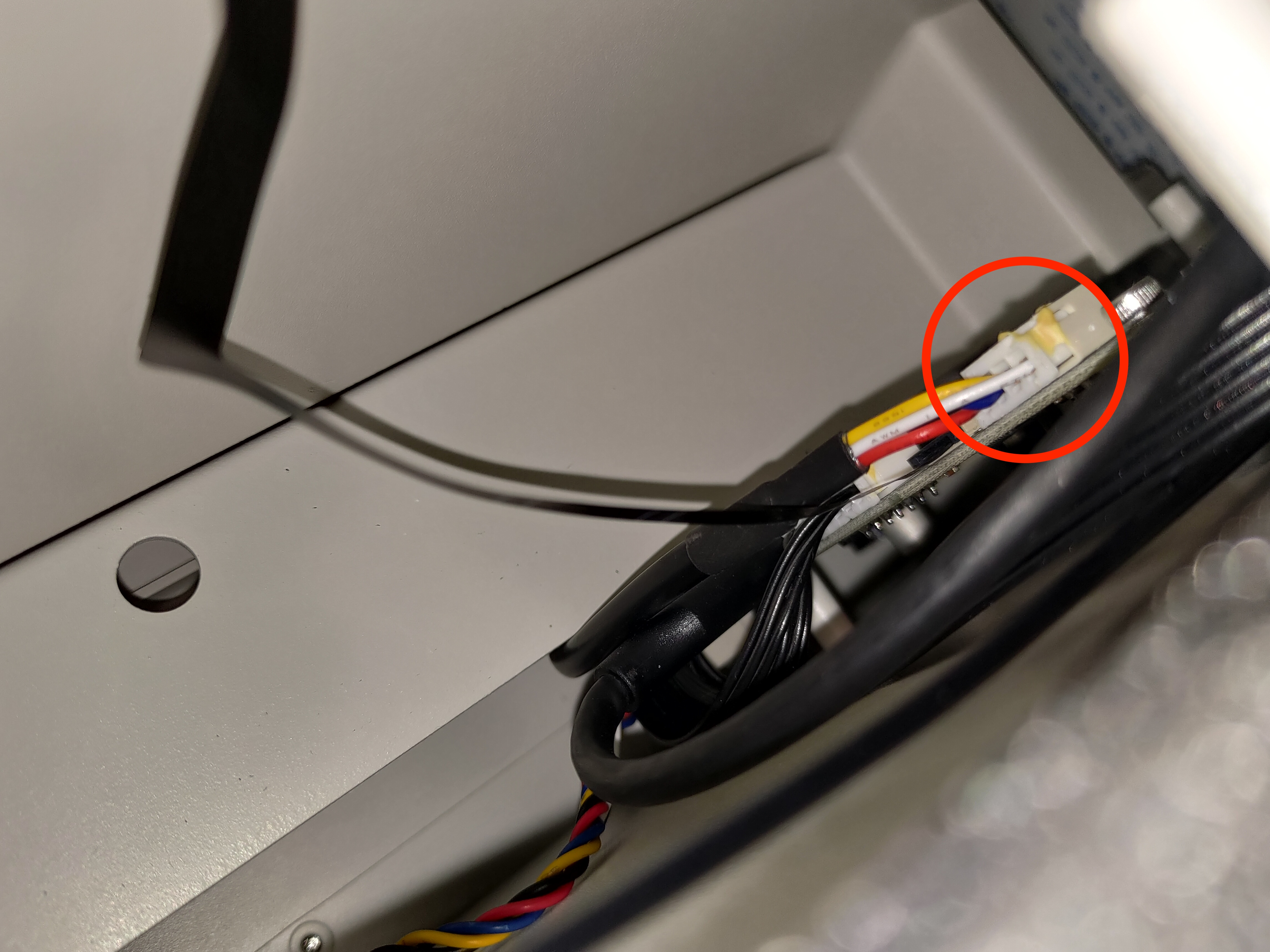

Mirando de frente al panel de la máquina, en el lado izquierdo, desconecte el cable del motor del eje X, retire los dos tornillos hexagonales de 2 mm y quite la cubierta de la placa del eje X.
(Se recomienda utilizar un destornillador hexagonal largo y delgado, que proporciona más espacio para maniobrar).
Paso 12

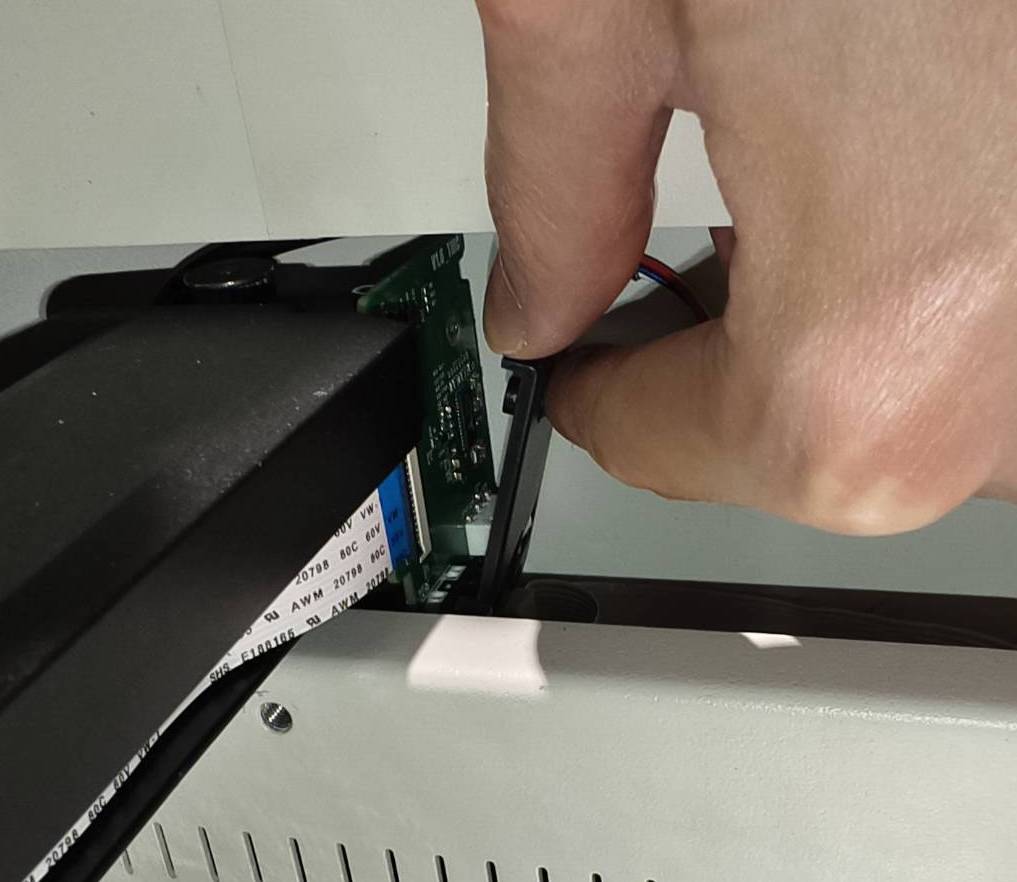

Abra/desbloquee el clip del cable y desconéctelo de la placa del eje X.
Paso 13

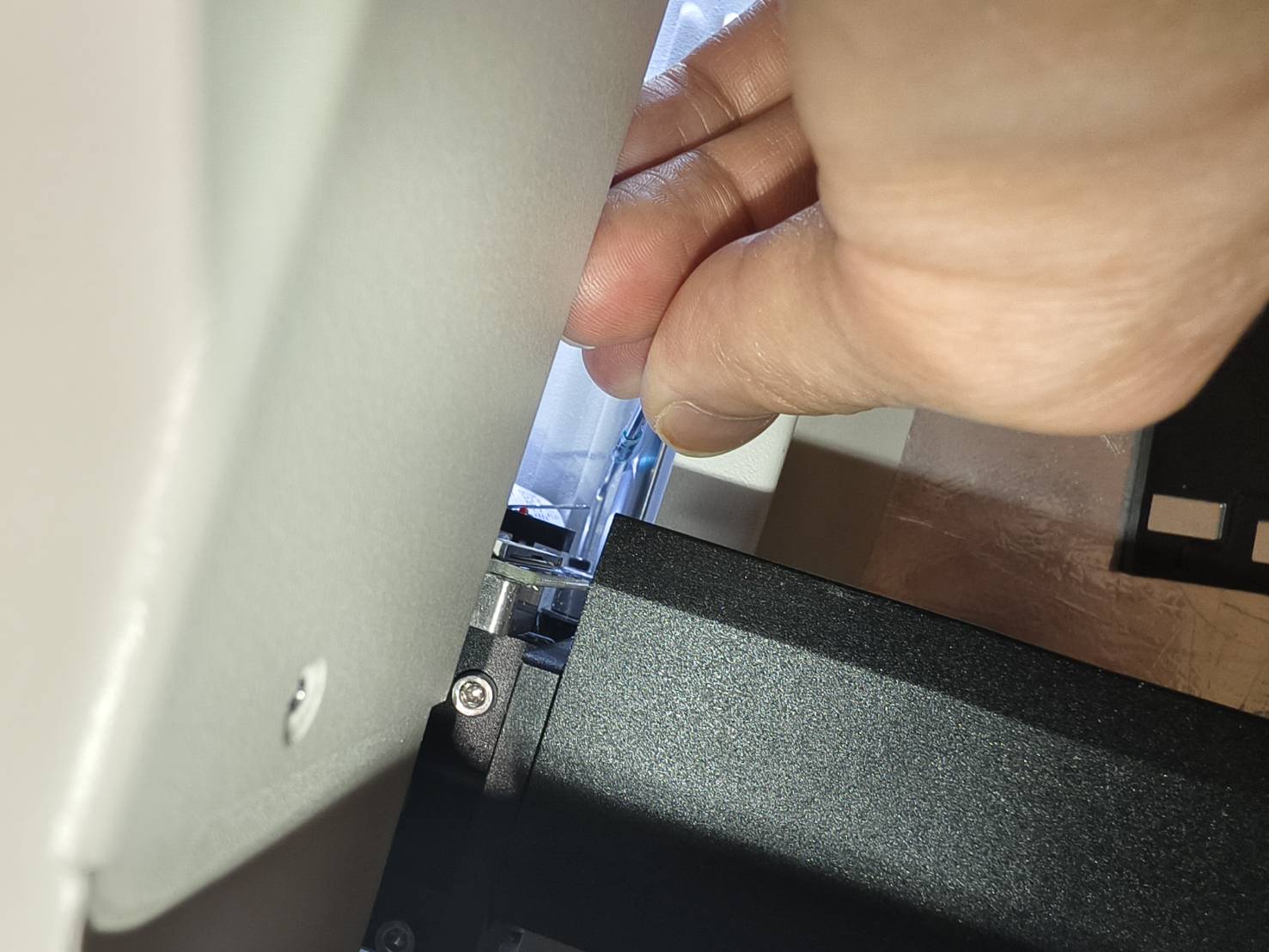

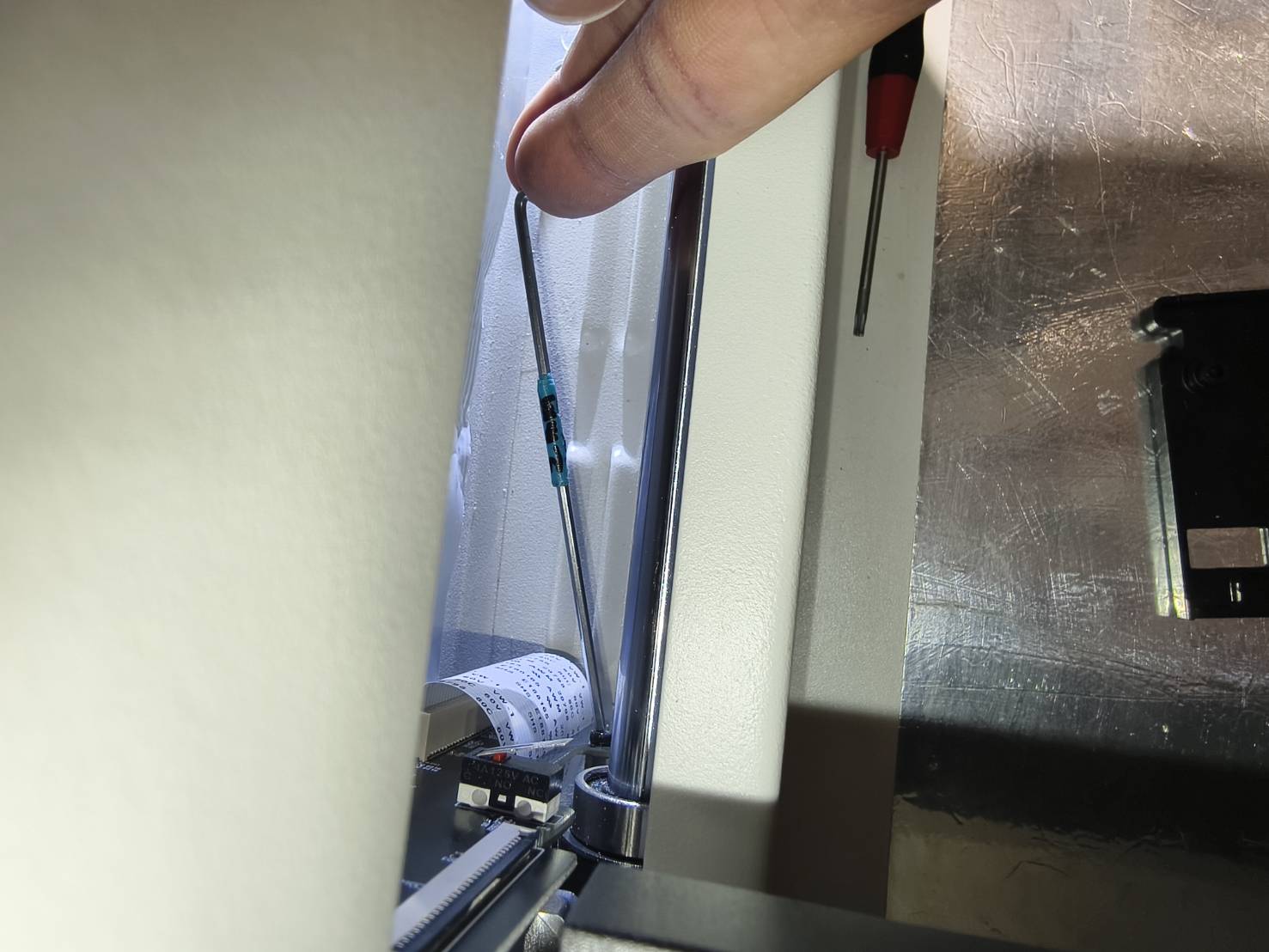

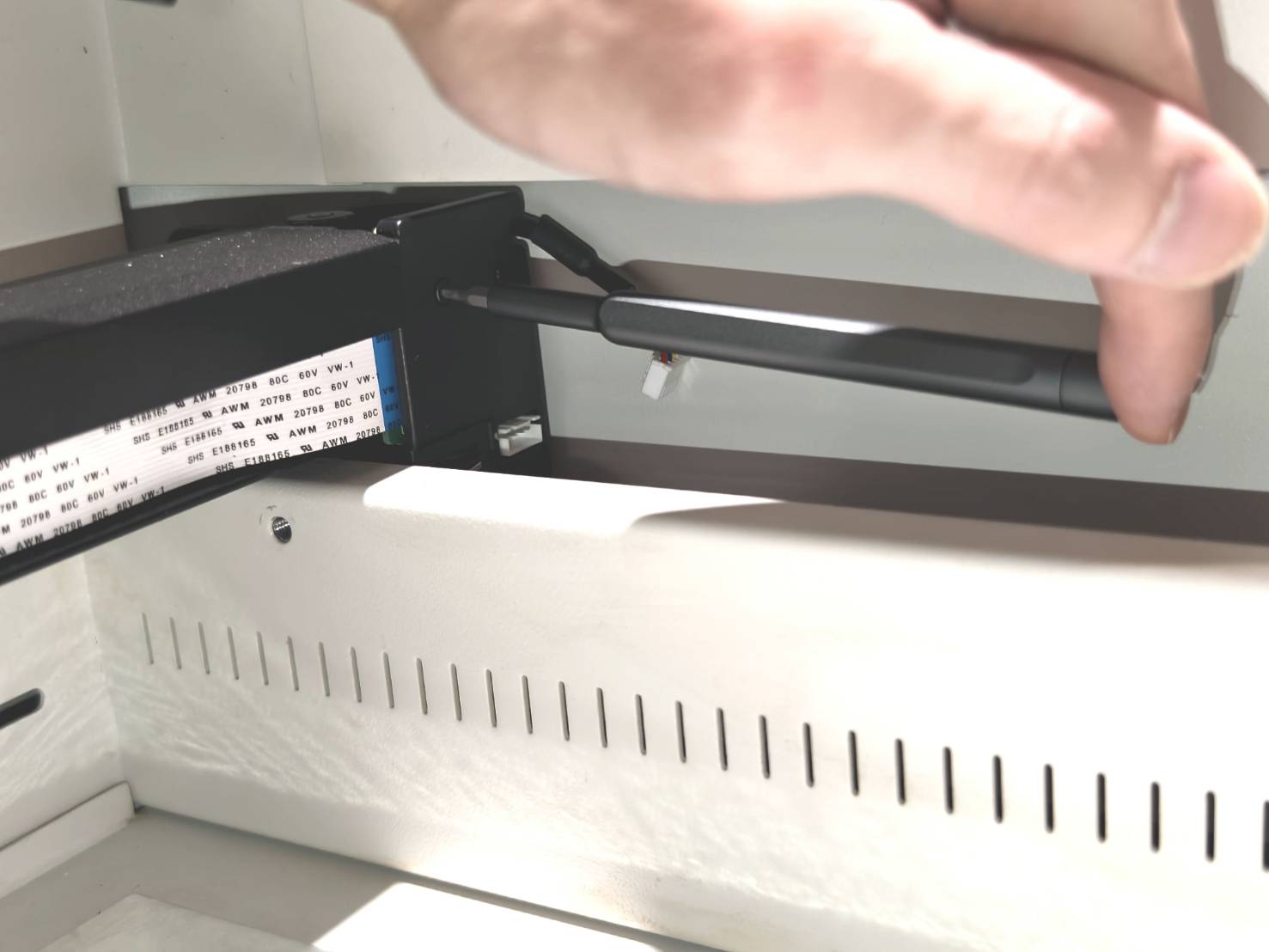

Retire la placa del eje X desatornillando el tornillo inferior, tal como se muestra en el vídeo.
Se recomienda insertar primero el destornillador en la cabeza del tornillo y luego usar ambas manos para girarlo.
Después de aflojar la placa, retire cuidadosamente el cable plano de 38 pines del eje Y.
Ubicación del tornillo:
Vídeo:

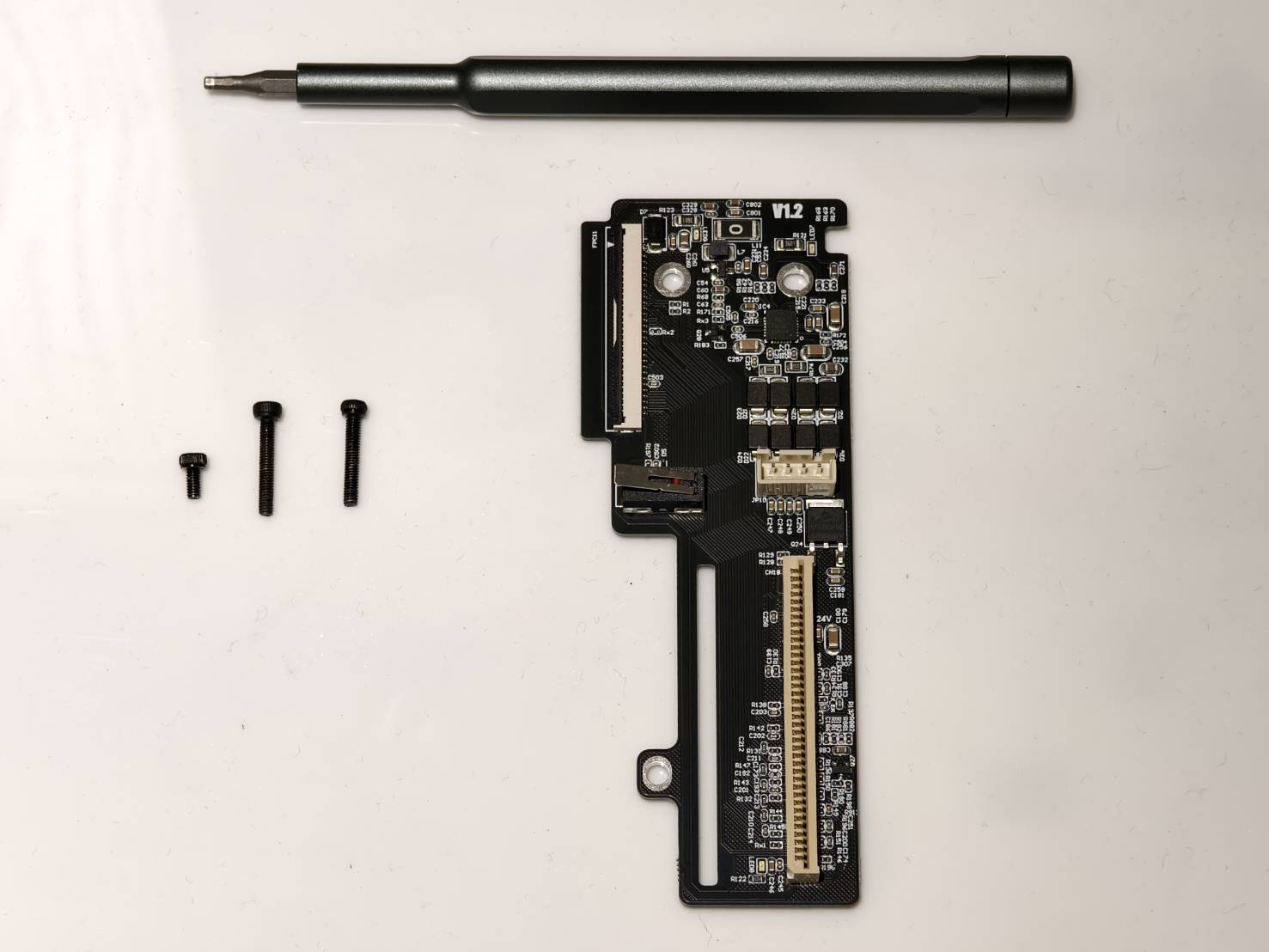

Después de desmontar las piezas:
Nota
Si el tornillo está demasiado apretado para aflojarlo, puede intentar usar una llave Allen en forma de L para aflojarlo primero y luego usar un destornillador hexagonal para extraerlo.
Paso 14

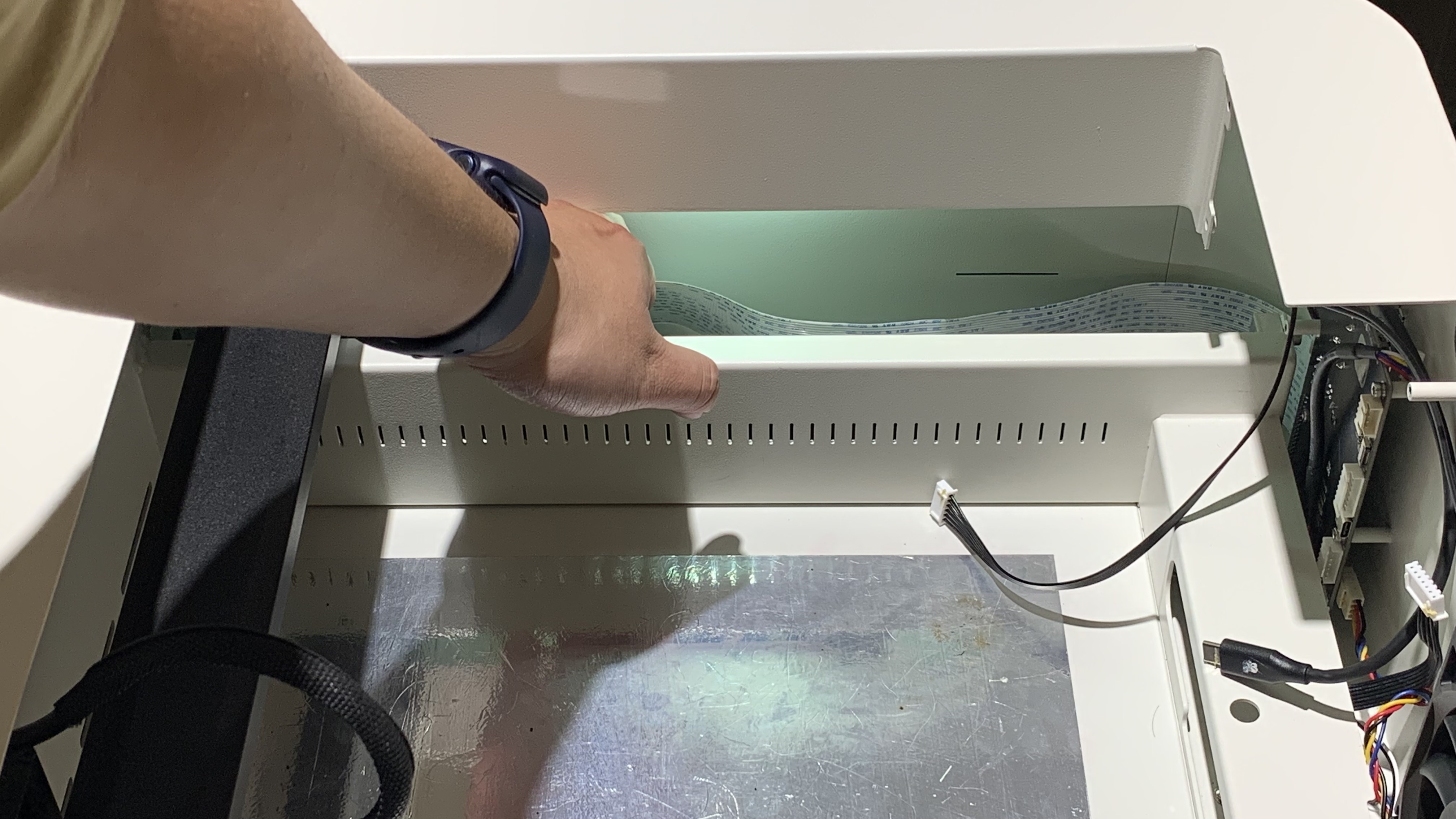

Retire completamente el cable plano de 38 pines.
Algunas secciones del cable pueden tener adhesivo en la parte posterior, especialmente cerca de la placa base.
Paso 15

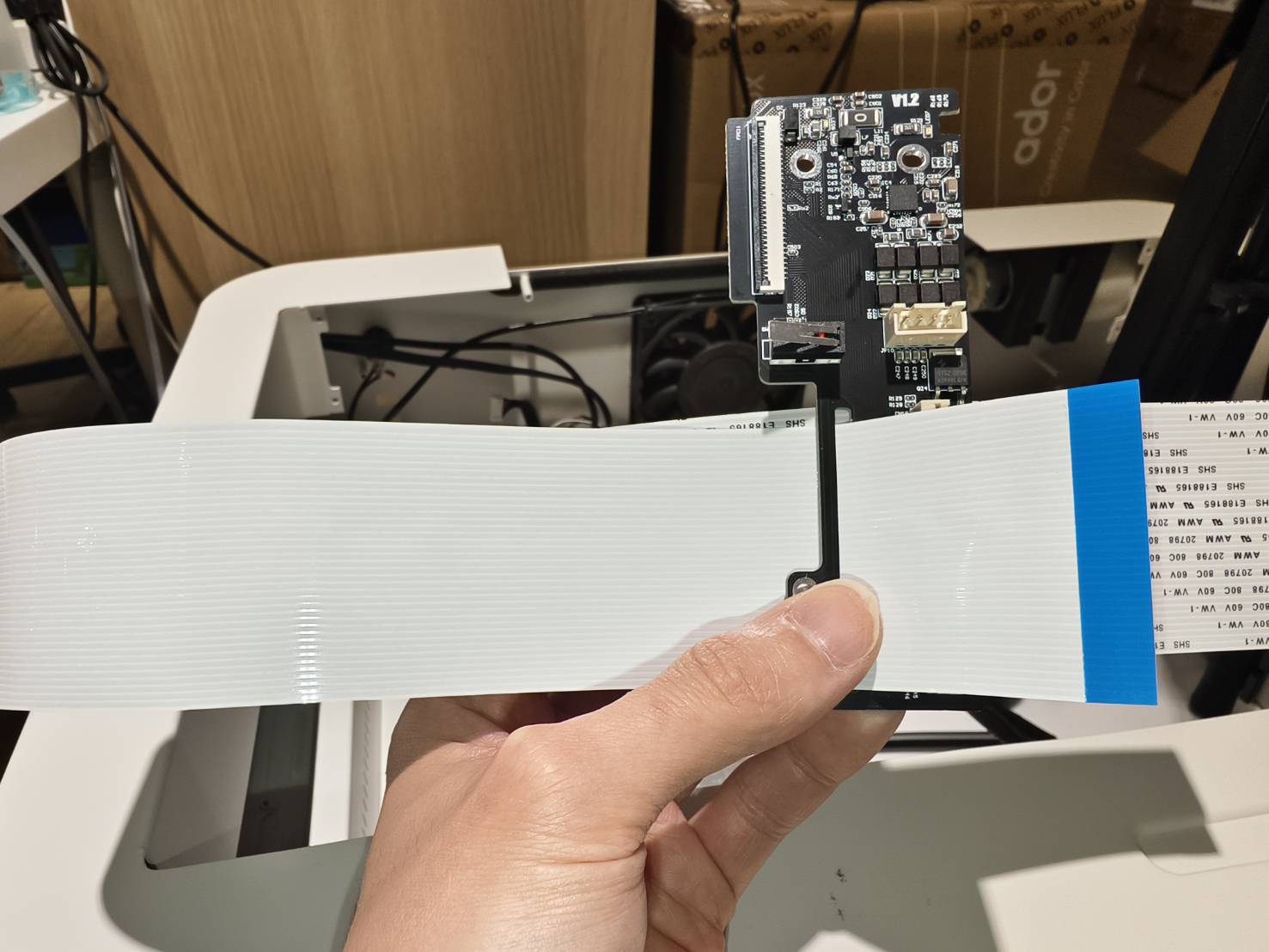

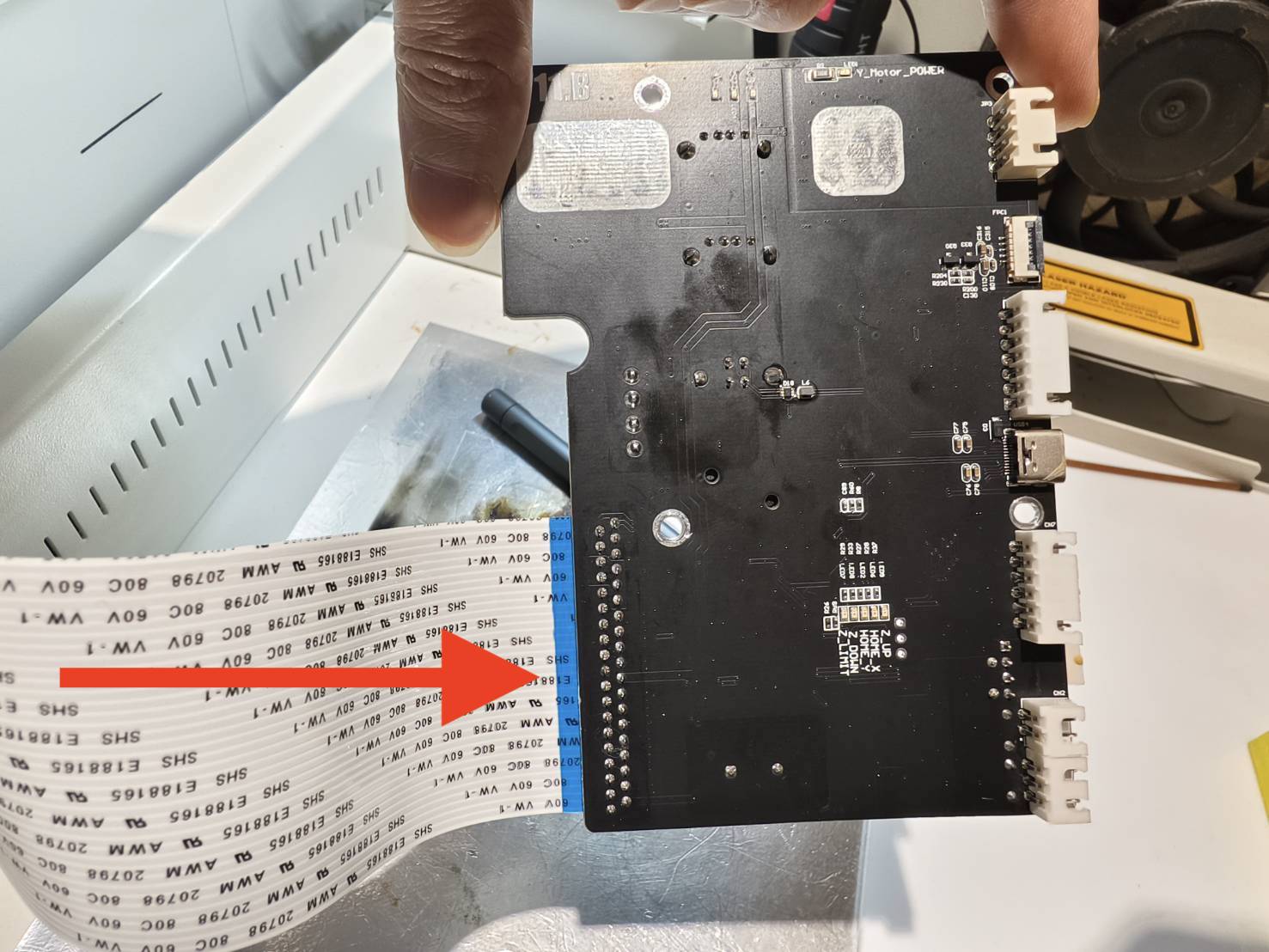

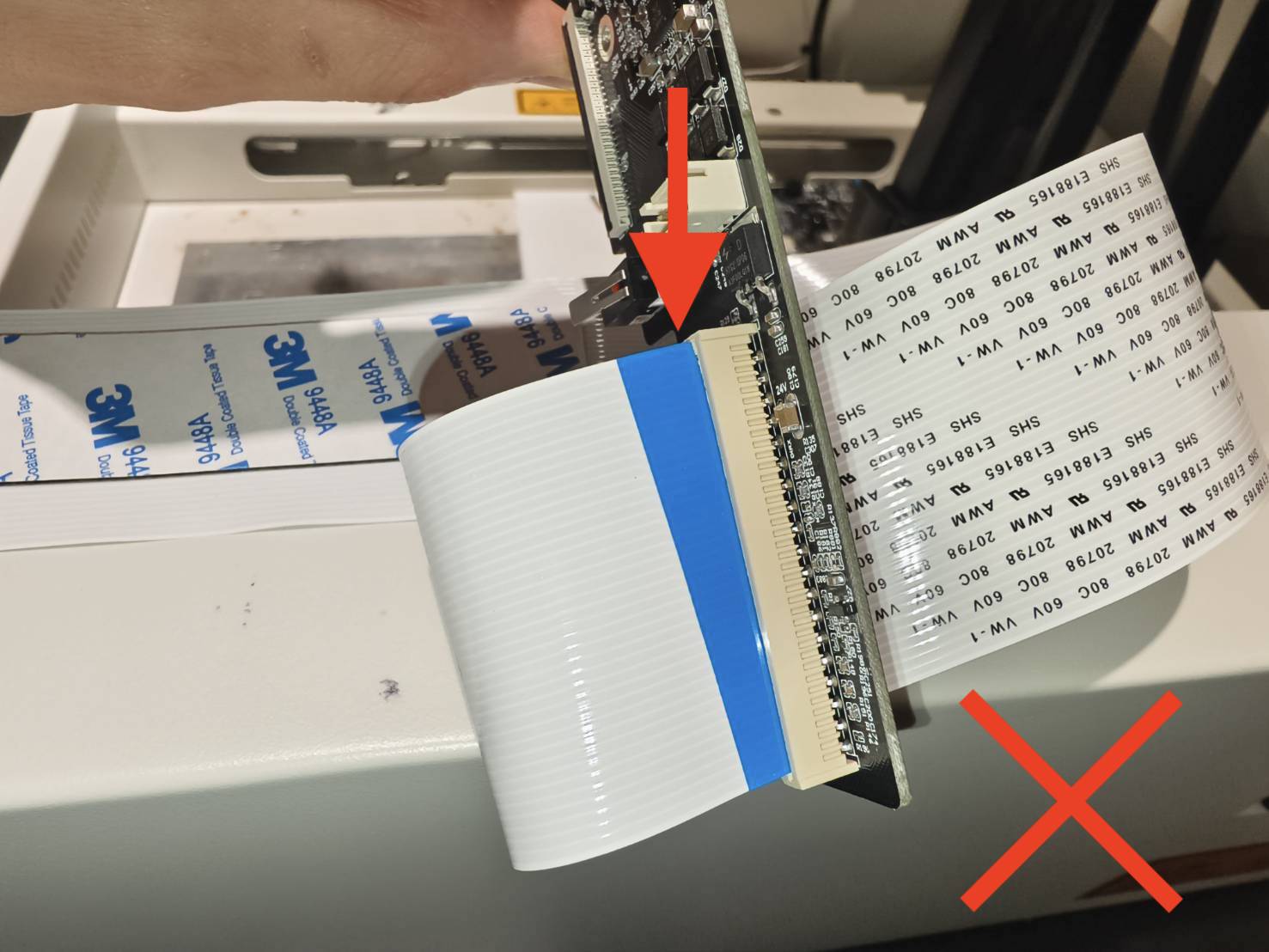

Guíe el nuevo cable plano de 38 pines a través del orificio pretaladrado en la placa de control del eje X (el lado sin adhesivo) e insértelo en la placa.

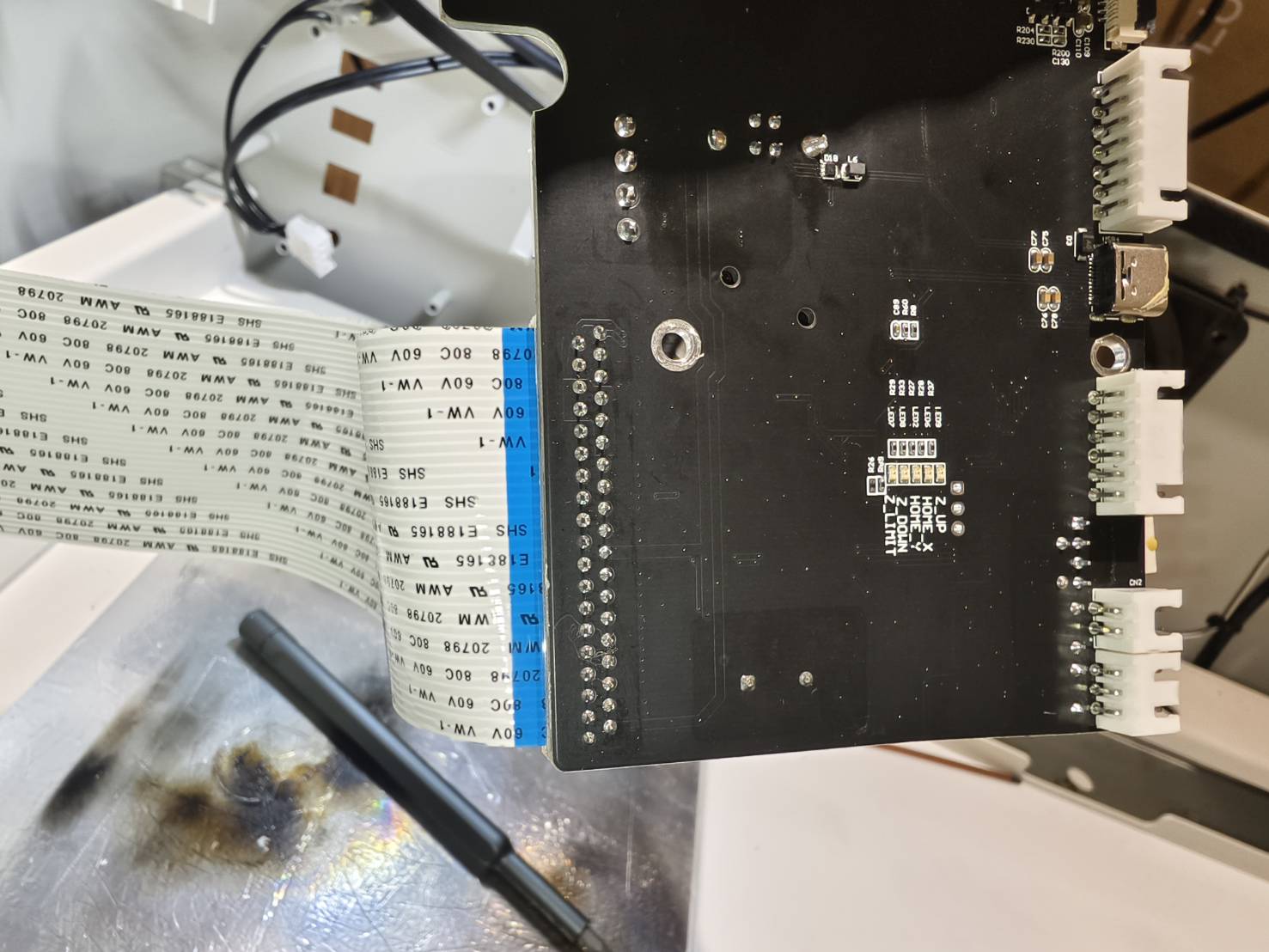

Preste atención a la orientación, asegurándose de que el lado azul de la cinta esté orientado hacia los conectores, y verifique que el cable plano esté insertado firmemente en la placa de control del eje X.
Vídeo:
Paso 16

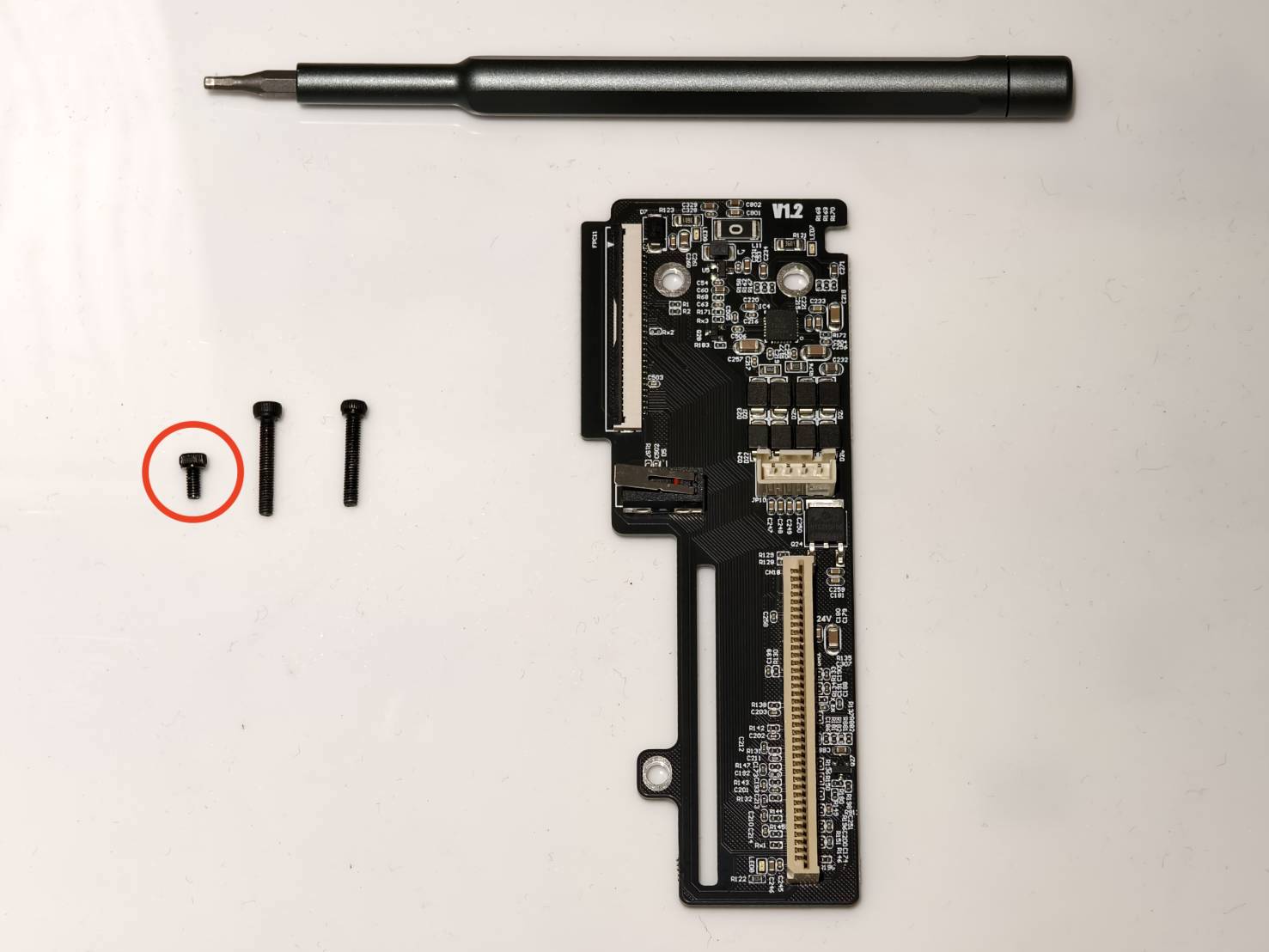

Instale la placa de control del eje X atornillando los tornillos 'cortos' en la parte inferior. (Ubicación de los tornillos)

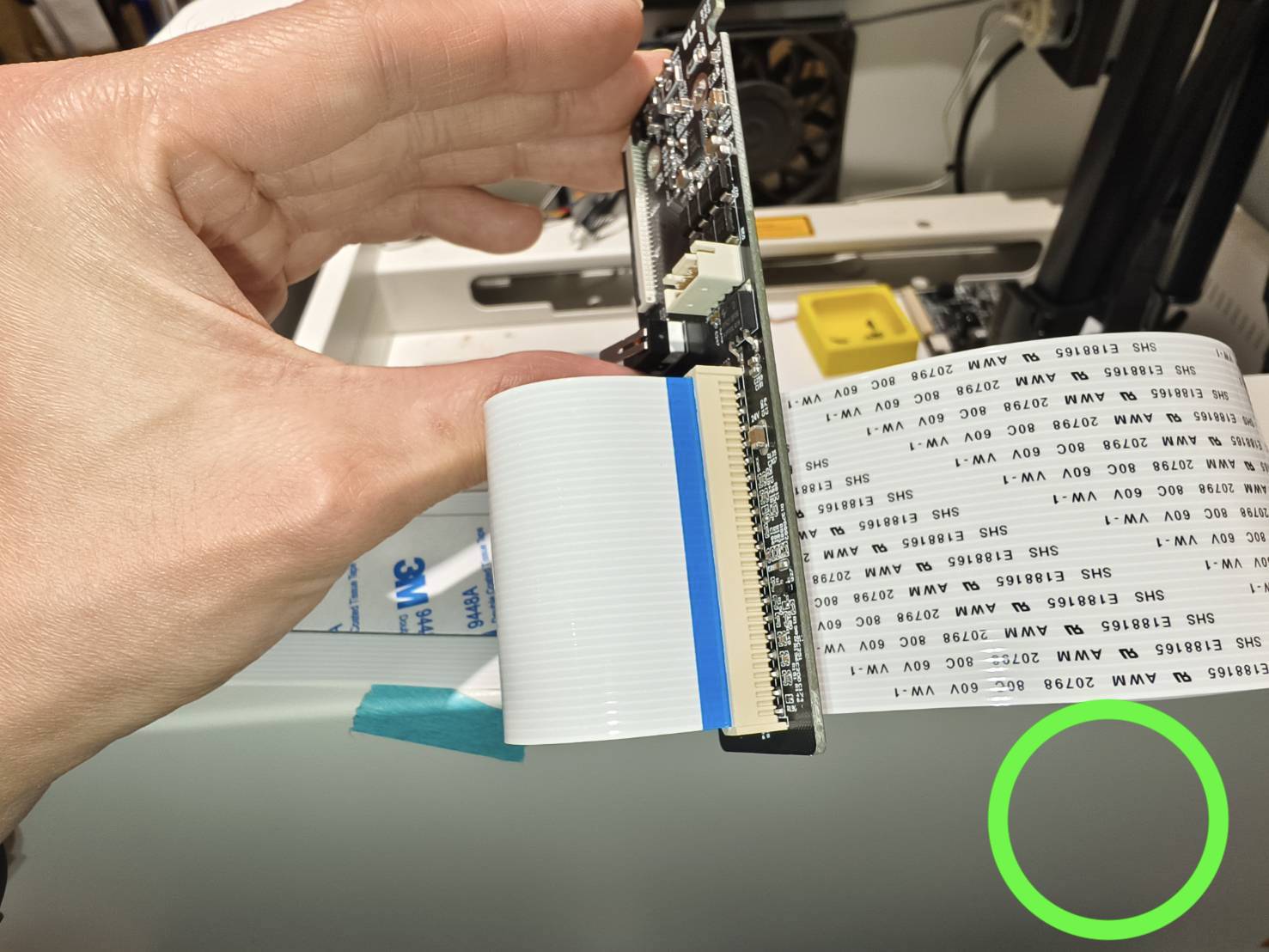

En el lado con adhesivo, asegúrese de que esté orientado hacia la chapa metálica, como se muestra en el vídeo.
Paso 17

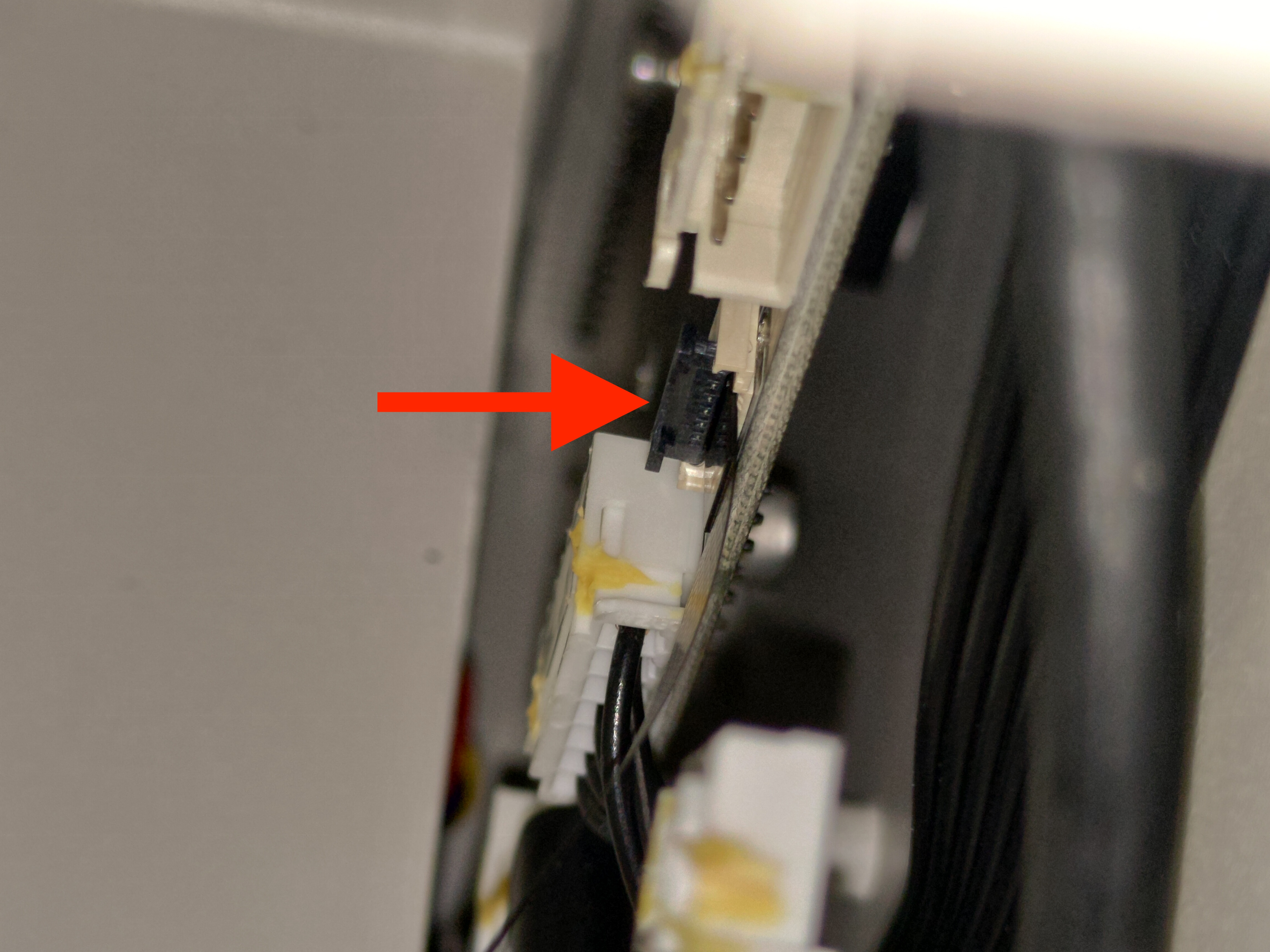

Instale el cable de 30 pines en la placa del eje Z. El cable debe estar en el centro de la ranura. Si se instala correctamente, el clip debería poder cerrarse con facilidad.
Consulte la siguiente descripción para confirmar la posición donde se debe insertar el cable y asegurarse de que esté instalado correctamente.
-

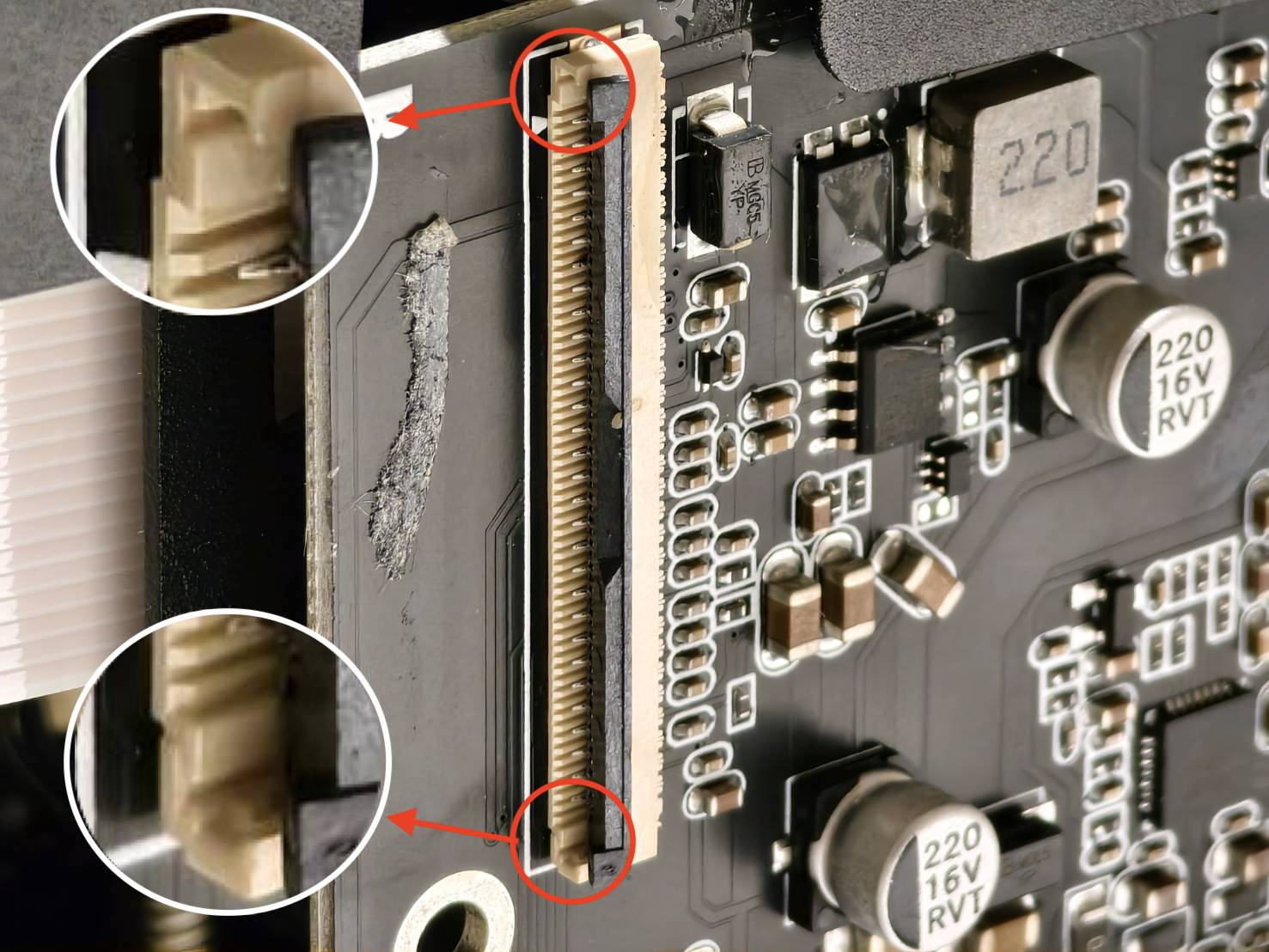

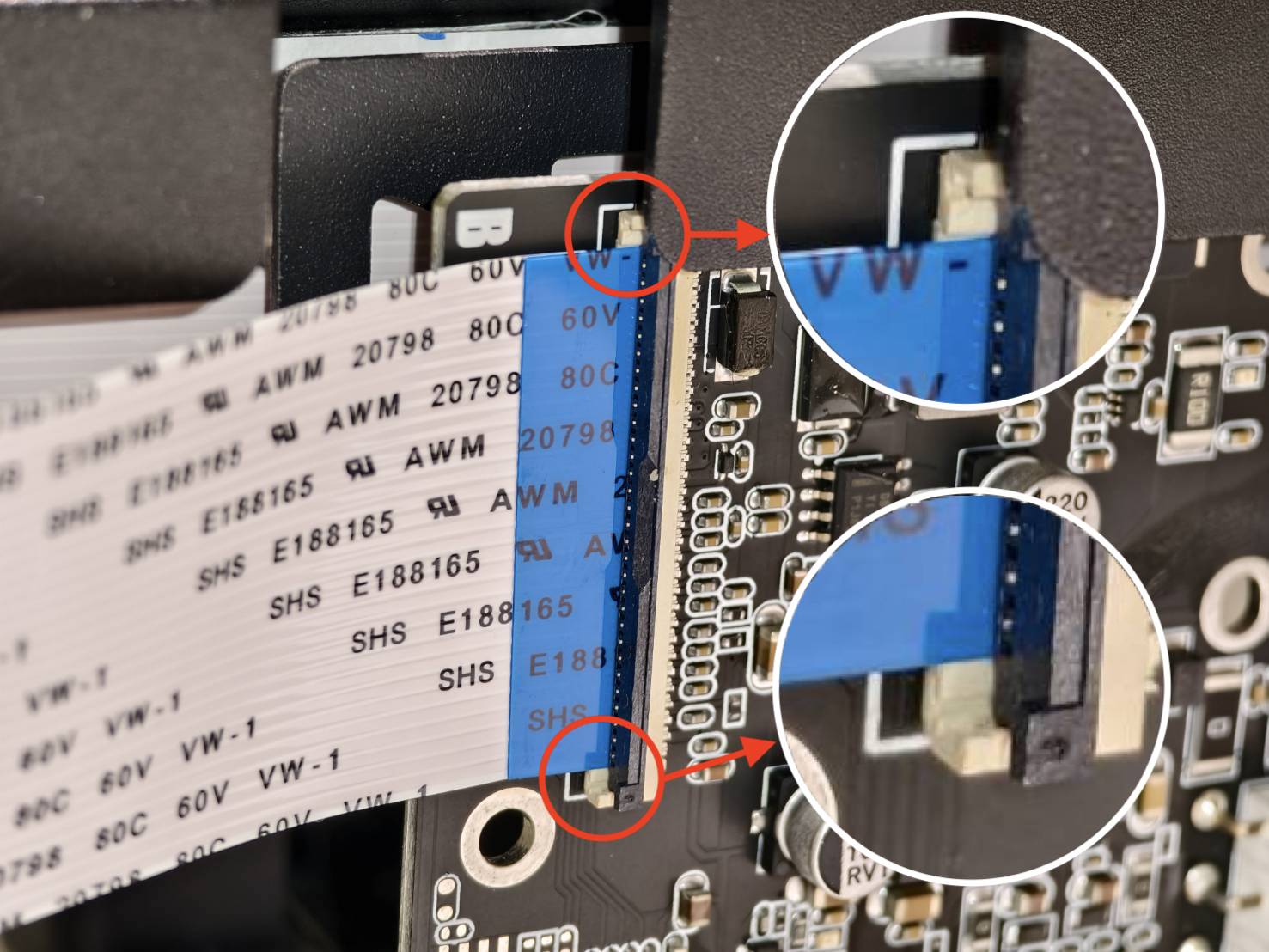

Los dos bordes de la ranura del cable sobresaldrán ligeramente, como se muestra en la imagen.
-

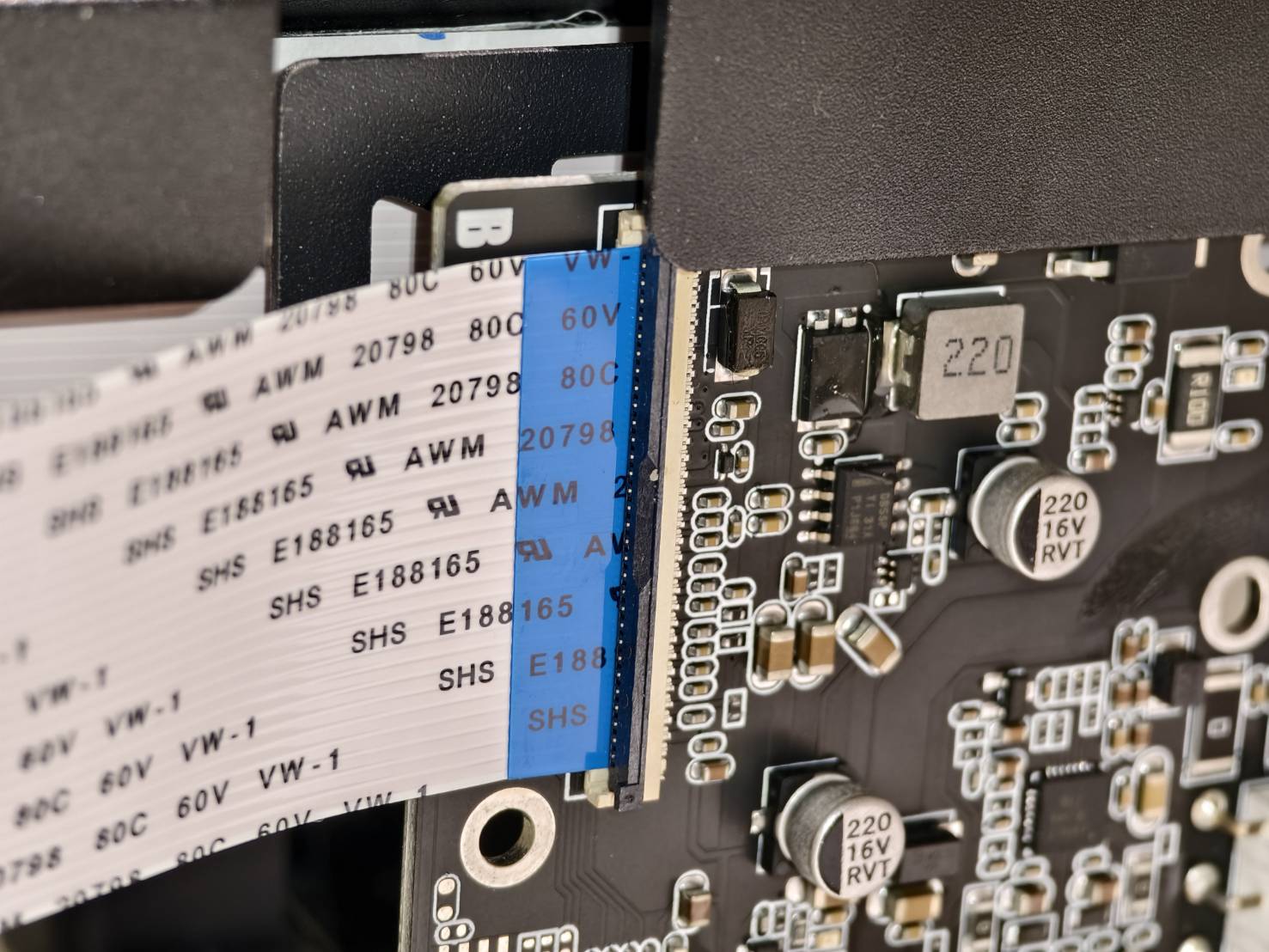

El cable debe insertarse en el centro. Cuando se inserta correctamente, debe quedar a la misma altura que los bordes, como se muestra en la imagen.
(El clip no está bloqueado en la imagen).
-
Solo insertándolo correctamente se podrá bloquear el clip con facilidad, y el cable debe quedar paralelo a la ranura, como se muestra en la imagen. (El clip está bloqueado en la imagen).
-
Vídeo:
Paso 18
Instale la cubierta de la placa de control del eje X, apriete los dos tornillos hexagonales largos de 2 mm y vuelva a conectar el cable del motor del eje X.
Vídeo:
Paso 19

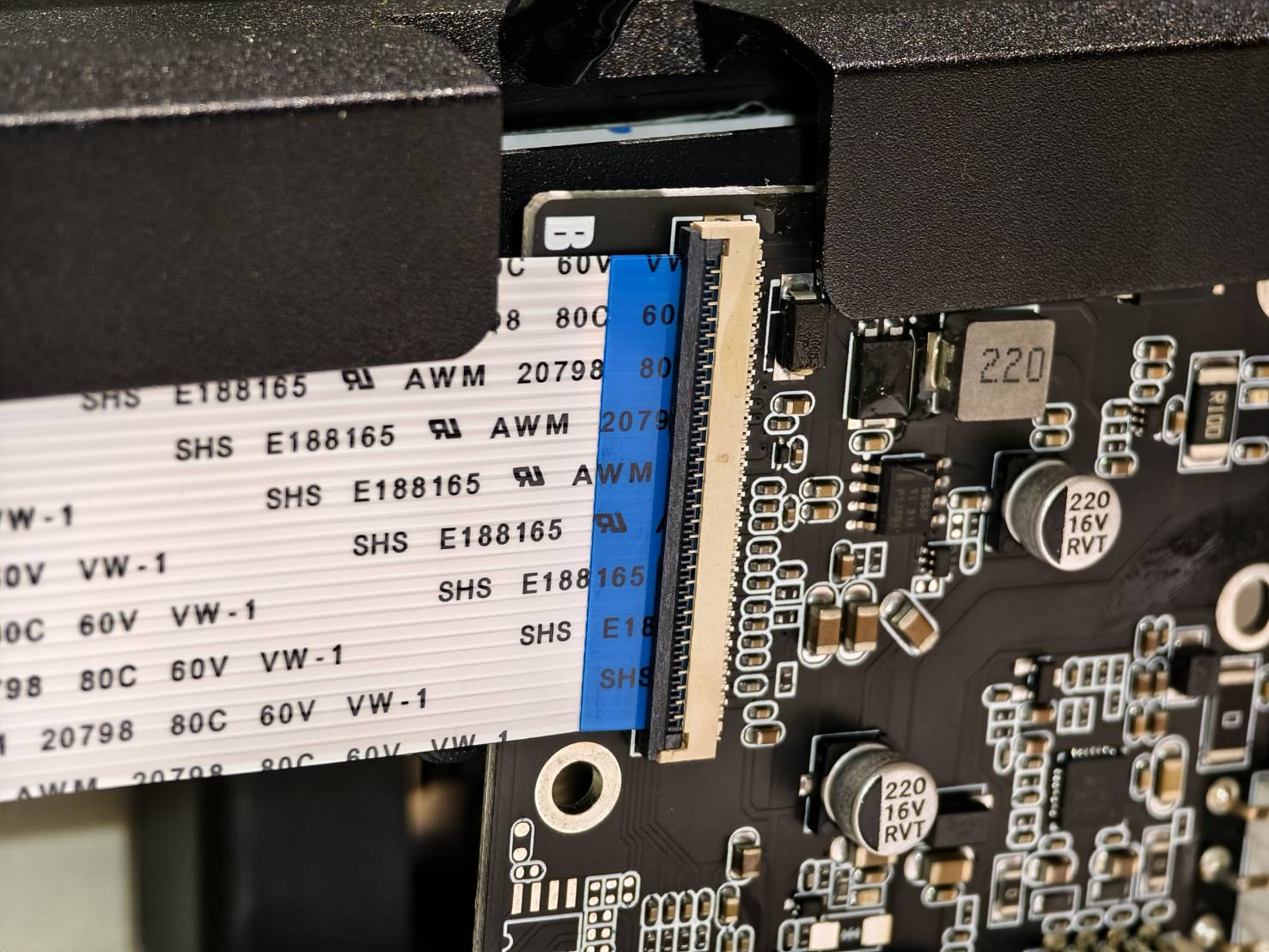

Inserte el cable de 38 pines en la placa base.
Asegúrese de que la orientación del cable sea correcta, como se muestra en la imagen.
Paso 20
Conecte los cables a la placa base.
Paso 21
Vuelva a colocar la placa base en su posición.
Primero, inserte el cable plano de 38 pines en el hueco, asegurándose de que el borde inferior de la placa base toque el fondo. Luego, desplácela hacia la izquierda para alinear los orificios de los tornillos de la placa base.
Paso 22
Fije la placa base atornillando los tornillos.
Paso 23
Conecte todos los cables, excepto el de la cámara y el del motor.
Paso 24

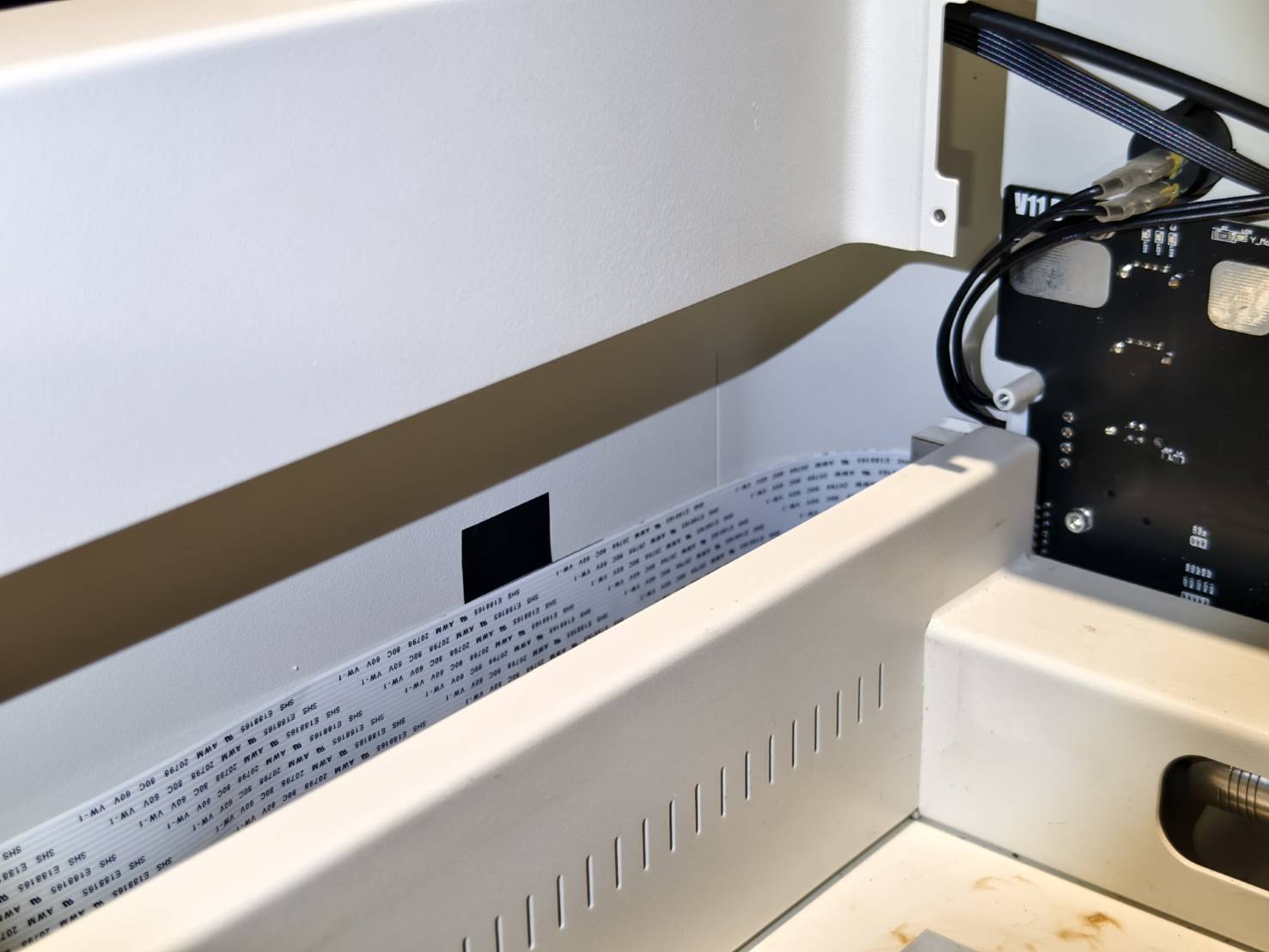

Despegue una pequeña sección del respaldo adhesivo del cable plano cerca de la placa de control del eje X. A continuación, empuje el cable plano en la esquina de la placa base completamente hacia abajo, alineándolo con la línea marcada, y fije inicialmente una parte. Una vez confirmada la posición, retire el resto del respaldo adhesivo y adhiéralo firmemente en su lugar.
Paso 25
Mueva el módulo en la dirección Y y compruebe si el movimiento del cable de 38 pines es suave.
Paso 26
Encienda la máquina y pruebe el enfoque automático para ver si funciona.
- Funciona correctamente > Por favor, continúe con Paso 27
- El módulo no se mueve en absoluto > Vuelva a conectar el cable de 38 pines > Regrese al Paso 8
- El módulo se mueve, pero el enfoque falla > Vuelva a conectar el cable de 30 pines > Regrese al Paso 11 - 12 y salte al Paso 17 - 18
Paso 27

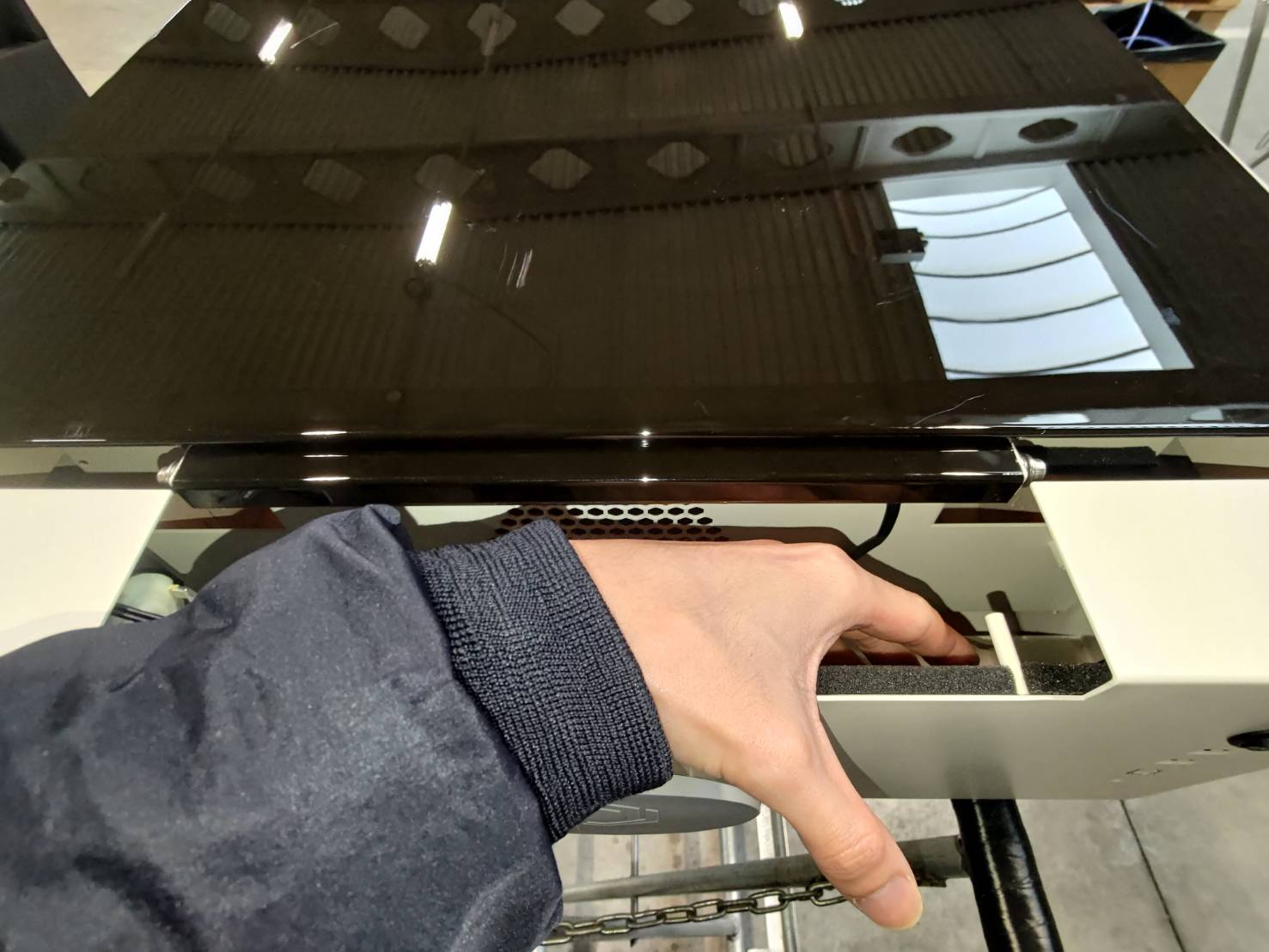

Coloque la placa y la cubierta de la puerta en la parte superior. Deje un espacio para poder acceder con las manos.
Paso 28
Conecte el cable de la cámara a la placa base.
Tenga en cuenta que la superficie metálica del cable de la cámara debe estar orientada hacia la placa base.

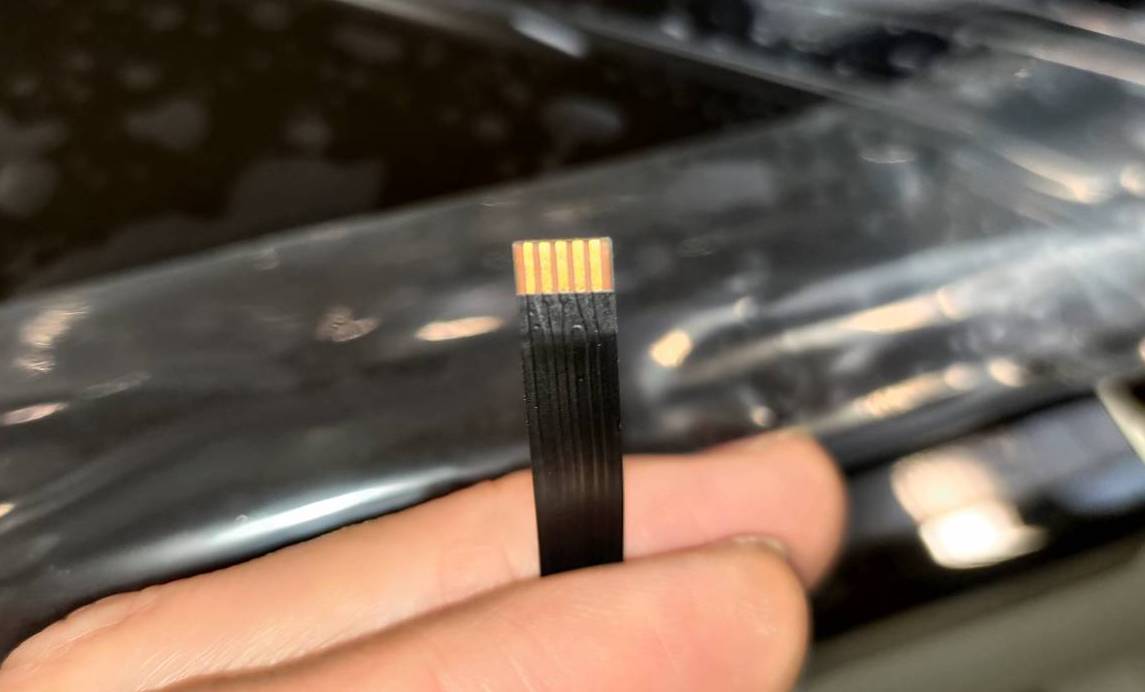

La superficie metálica del cable de la cámara:
La superficie metálica debe estar orientada hacia la placa base:
Inserte el cable:
Cierre el clip:
Paso 29
Inserte el cable del motor.
Paso 30
Empuje la placa hacia atrás y apriete los tornillos.
Tornillo T8 x 8 unidades
Paso 31
Una vez completados los pasos anteriores, la cubierta de la puerta se habrá reemplazado correctamente. No obstante, dado que el proceso ha implicado mover la cubierta de la puerta y la cámara, es necesario realizar una calibración de la cámara como paso final antes de volver a utilizar la máquina.
Puede consultar esta página: Calibración de la cámara
