Ador - Sustitución del cable plano de 30 pines del eje X

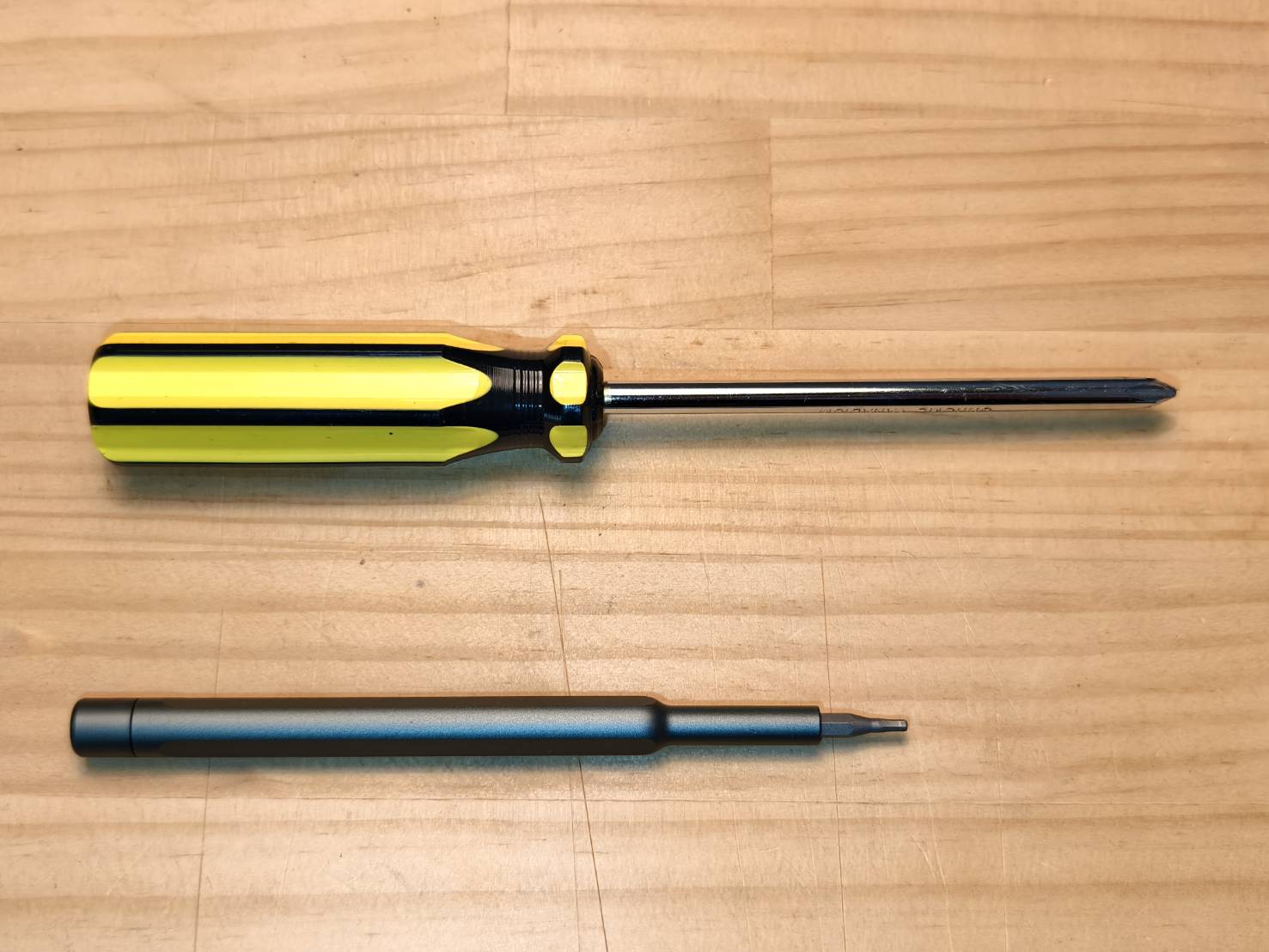

Herramientas:

• Destornillador Phillips
• Llave hexagonal de 2 mm (NO se recomienda usar llave Allen)

Paso 1

Apague la máquina y retire la película de mylar negra (película protectora).

Paso 2

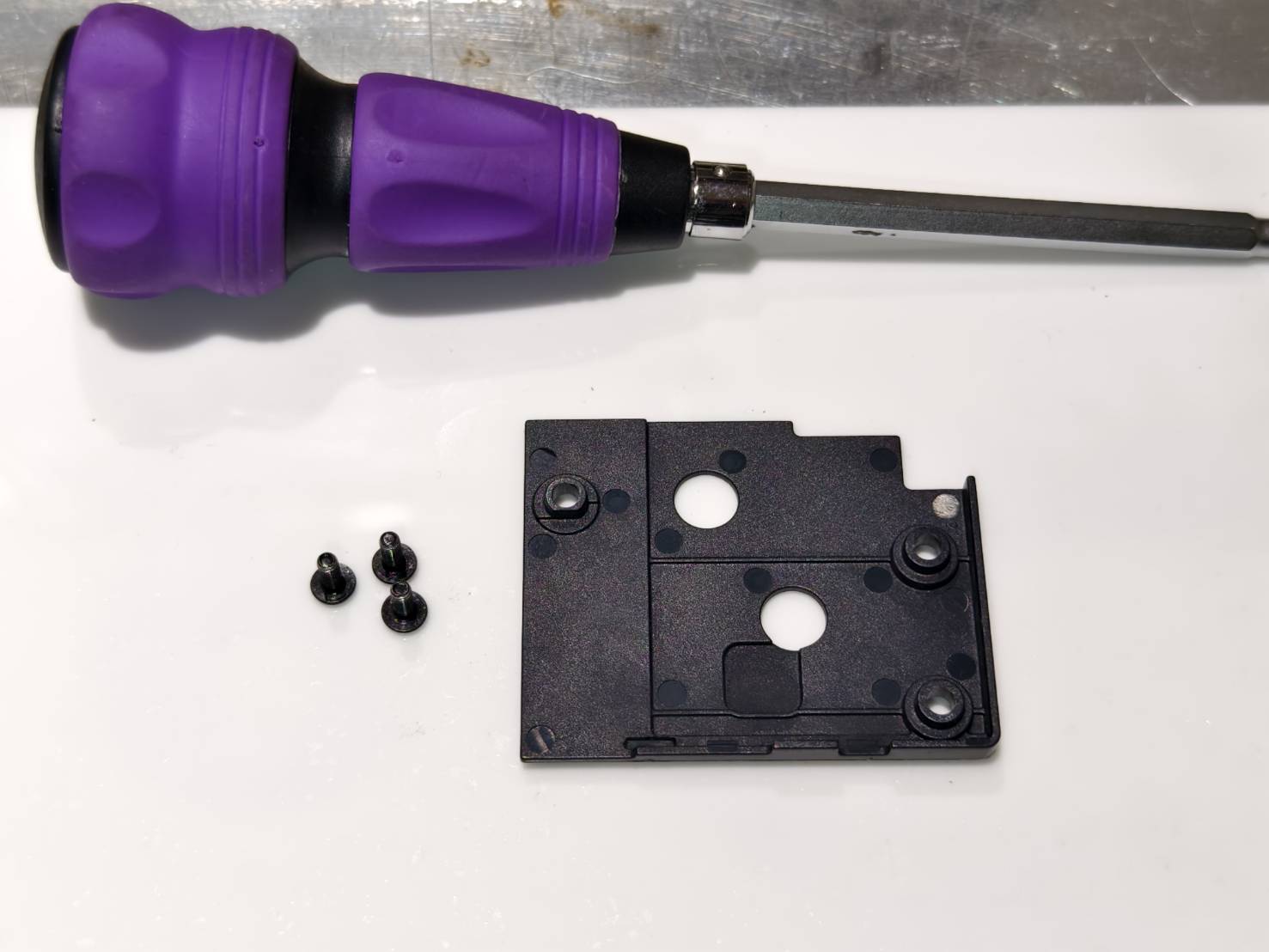

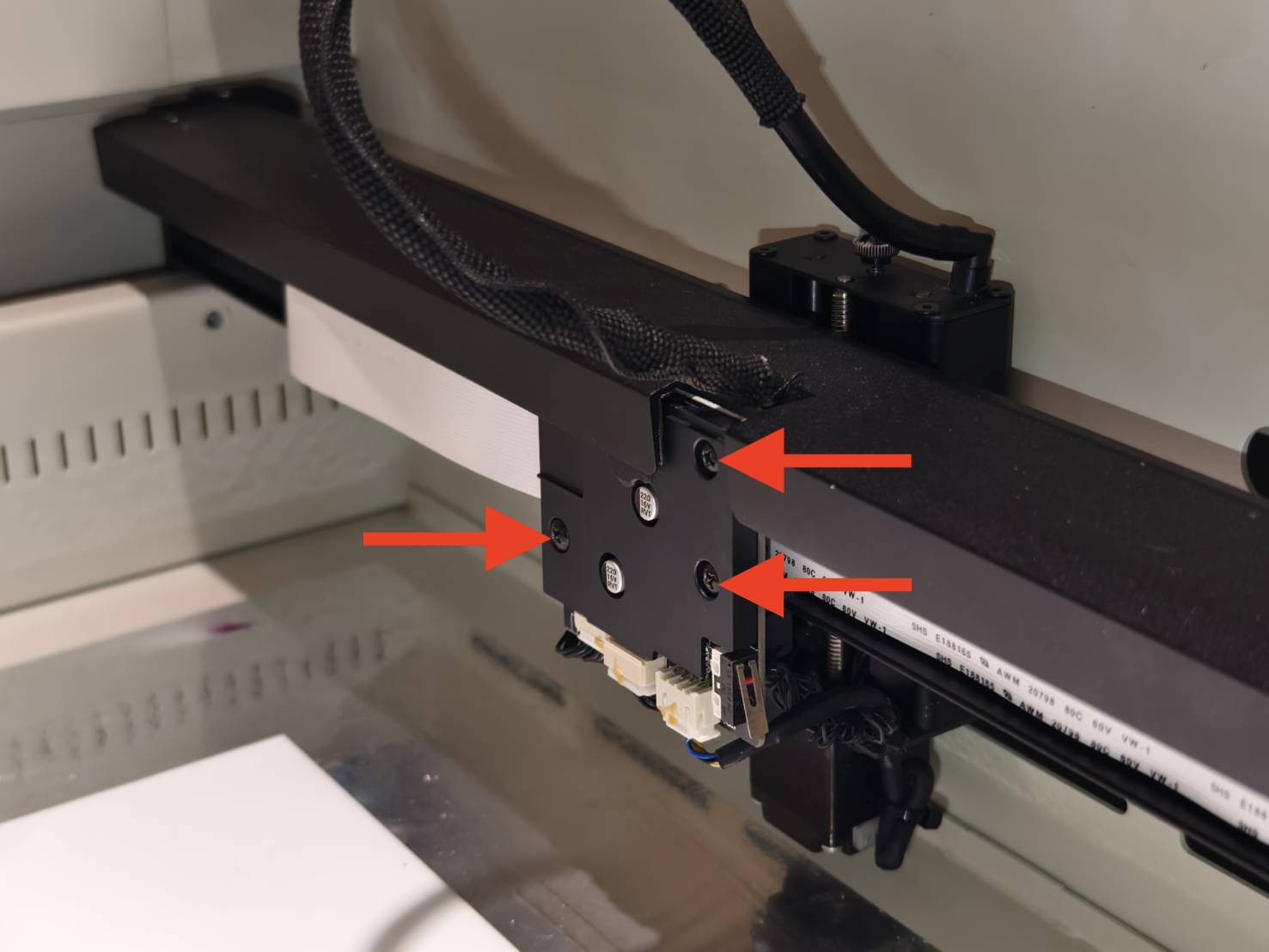

En la parte posterior del alojamiento del módulo, retire los tres tornillos y la cubierta de la placa del eje Z.
Para ver el tornillo superior, desplace el cabezal hacia el hueco de la chapa metálica.

Paso 3

Abra/desbloquee el conector del cable y desconéctelo de la placa del eje Z.
No es necesario limpiar los restos de cinta adhesiva.

Paso 4

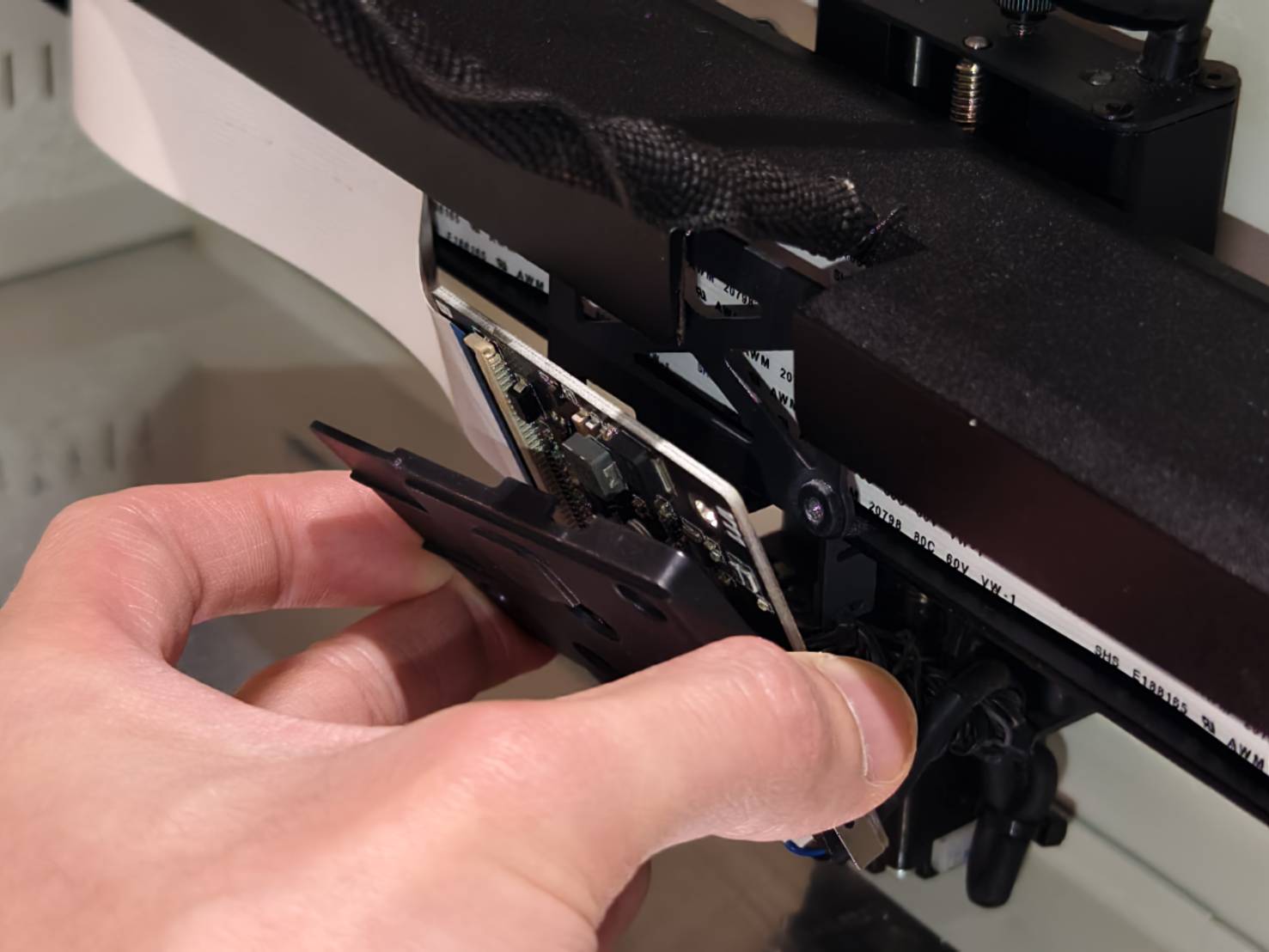

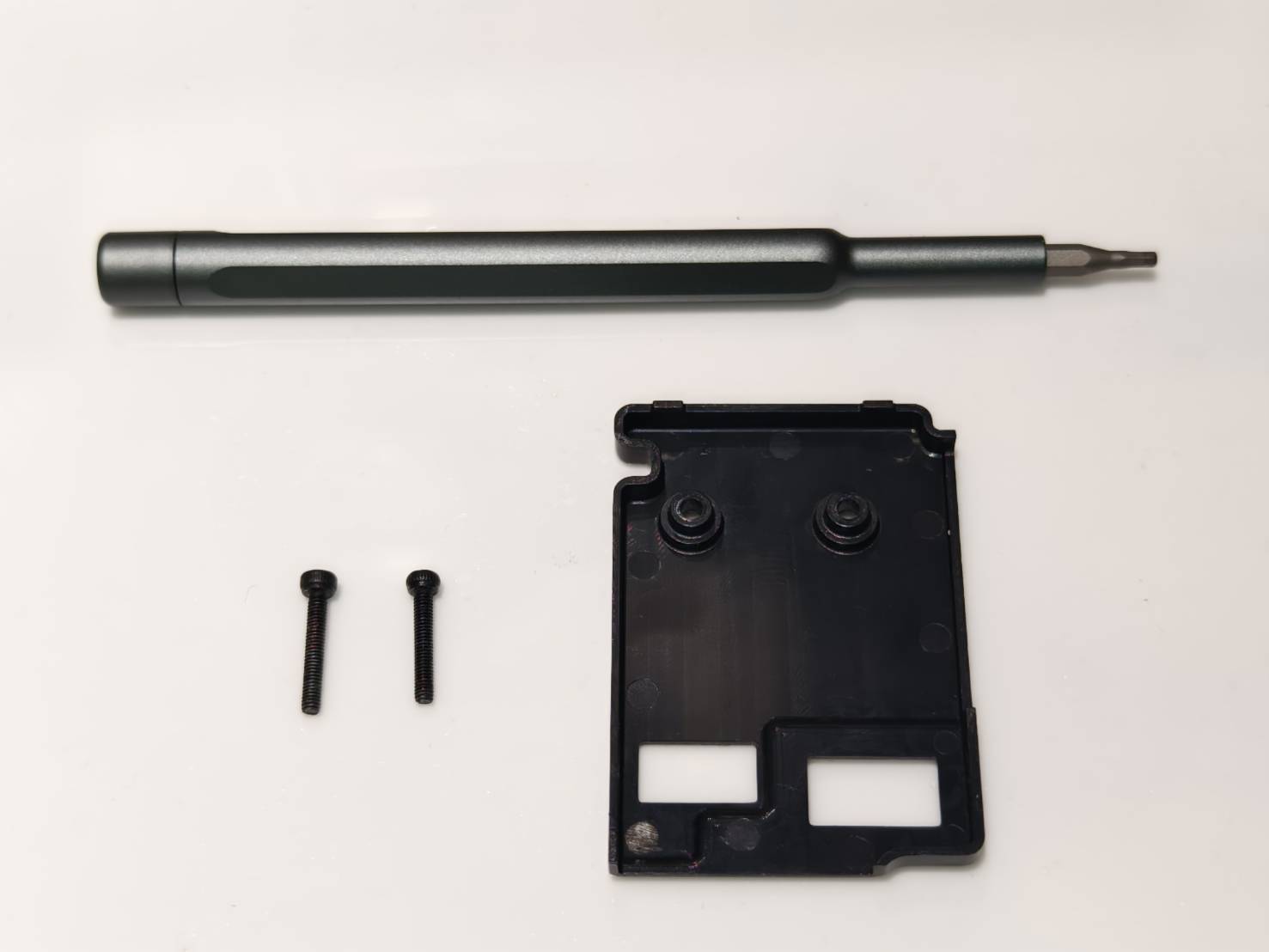

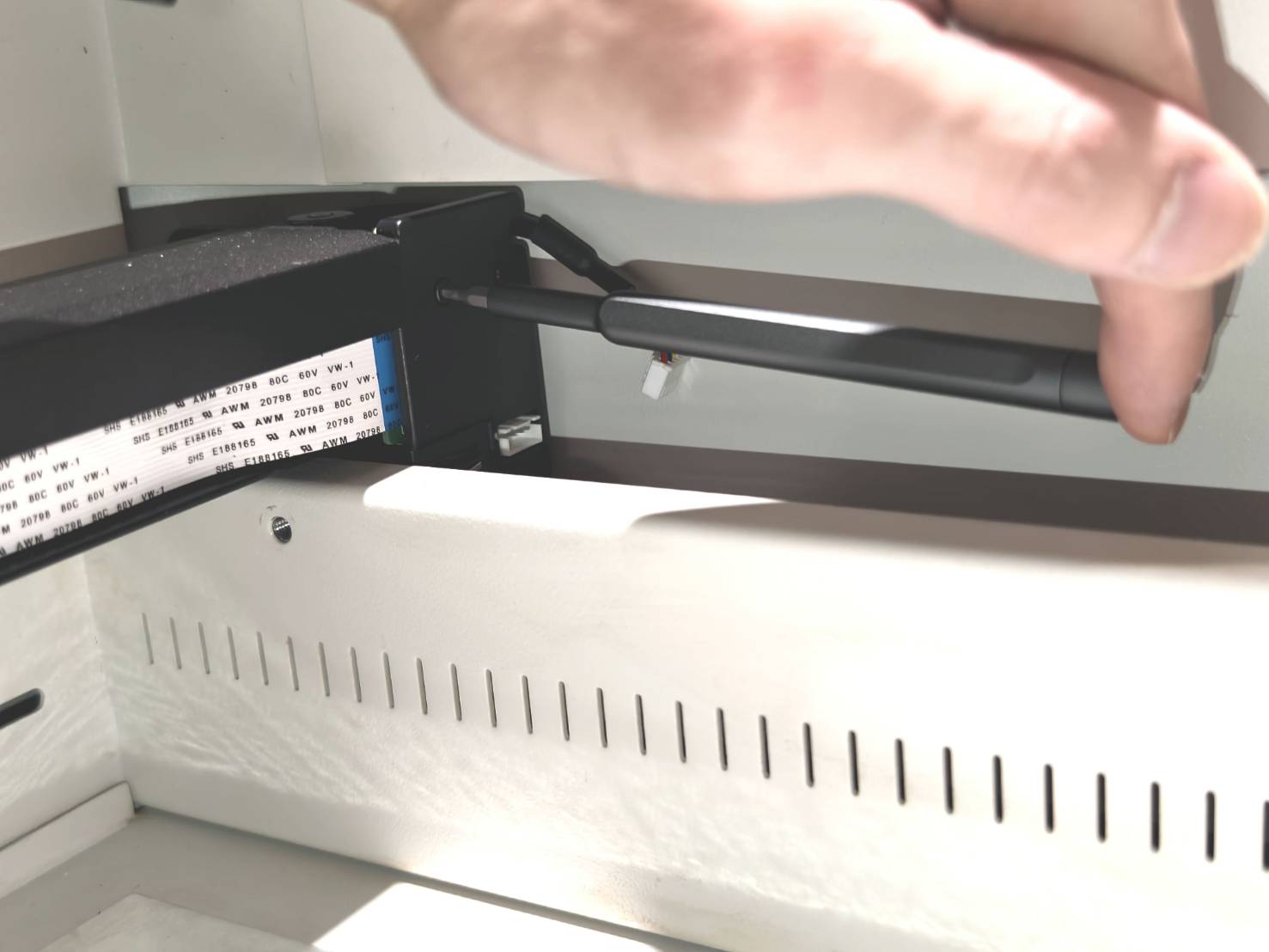

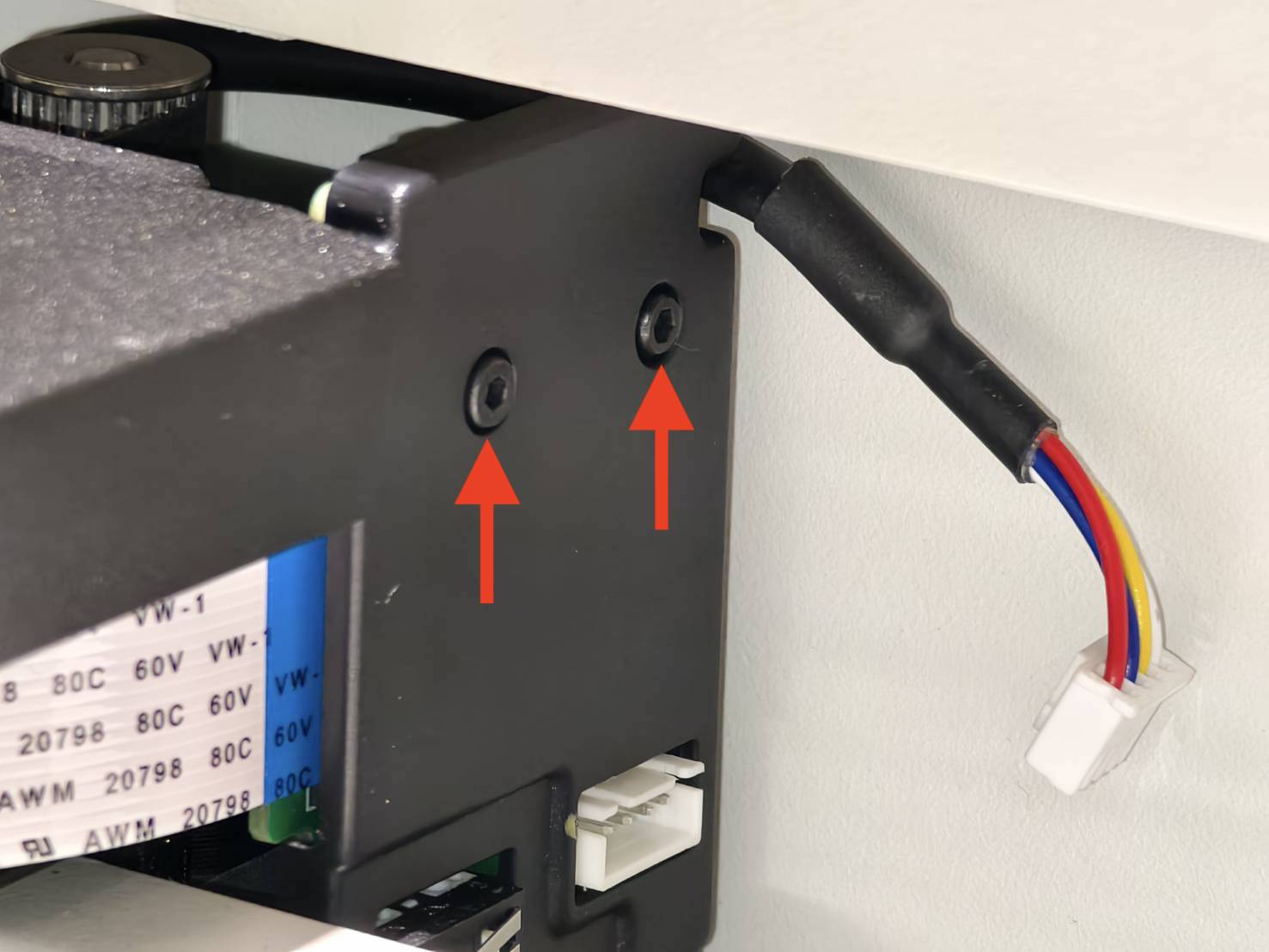

Mirando de frente al panel de la máquina, en el lado izquierdo, desconecte el cable del motor del eje X, retire los dos tornillos hexagonales de 2 mm y quite la cubierta de la placa del eje X.
(Se recomienda usar un destornillador hexagonal largo y fino, que proporciona más espacio para maniobrar.)

Paso 5

Abra/desbloquee el conector del cable y desconéctelo de la placa del eje X.

Paso 6

Retire el cable de 30 pines.

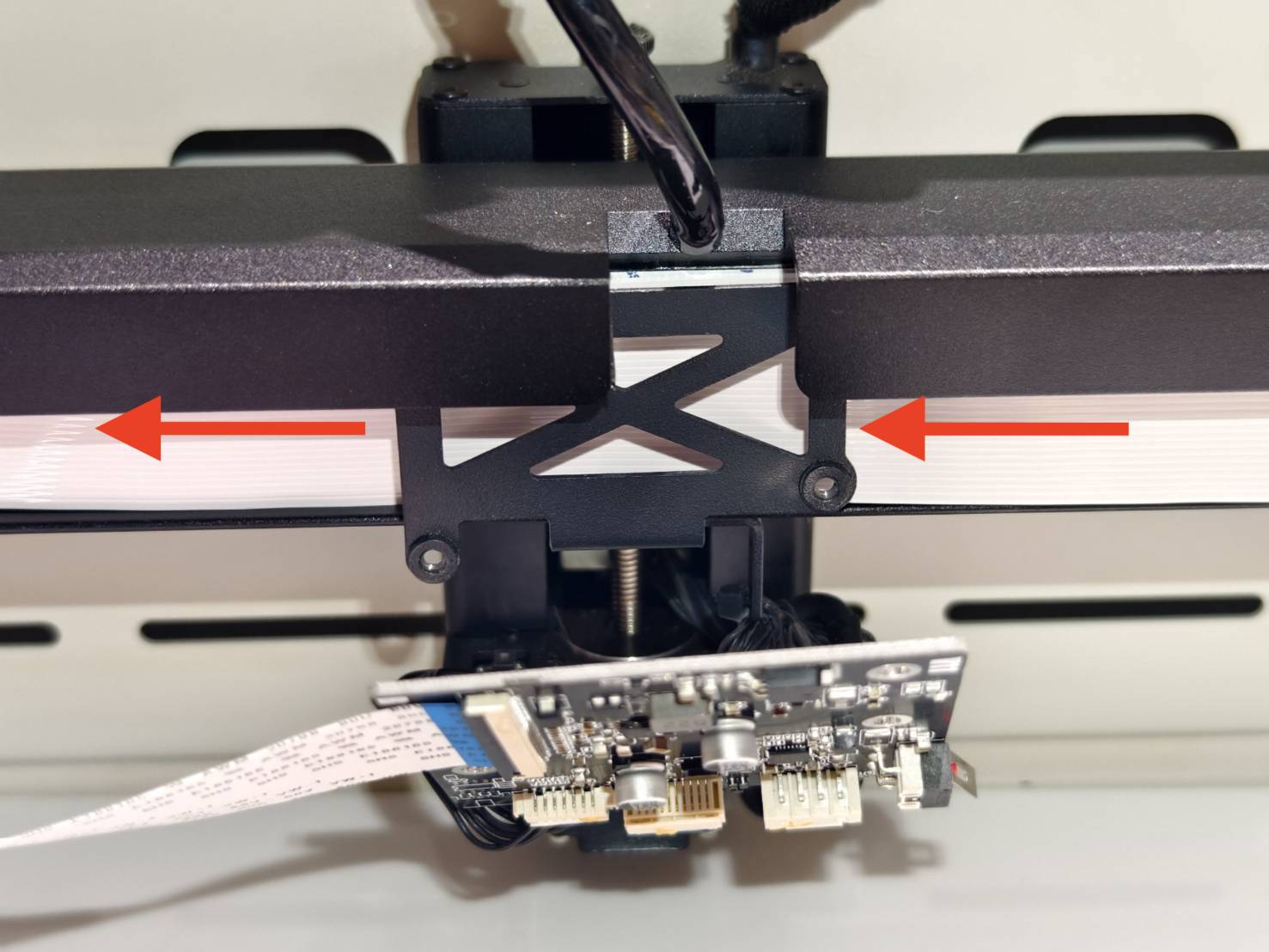

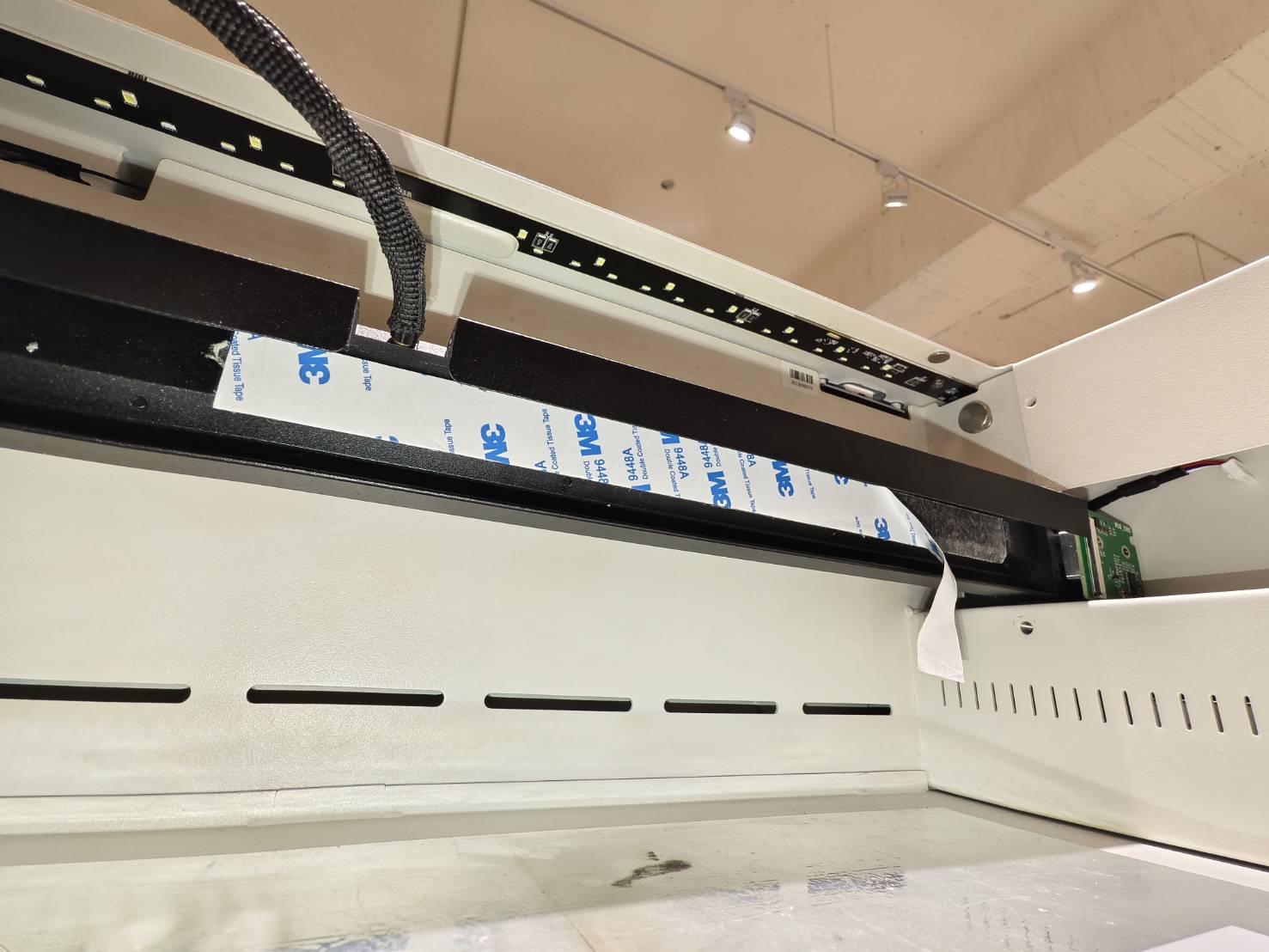

Como hay cinta adhesiva de espuma de doble cara detrás del cable, es fácil que queden residuos si se arranca directamente. Se recomienda tirar de él desde abajo para retirarlo.

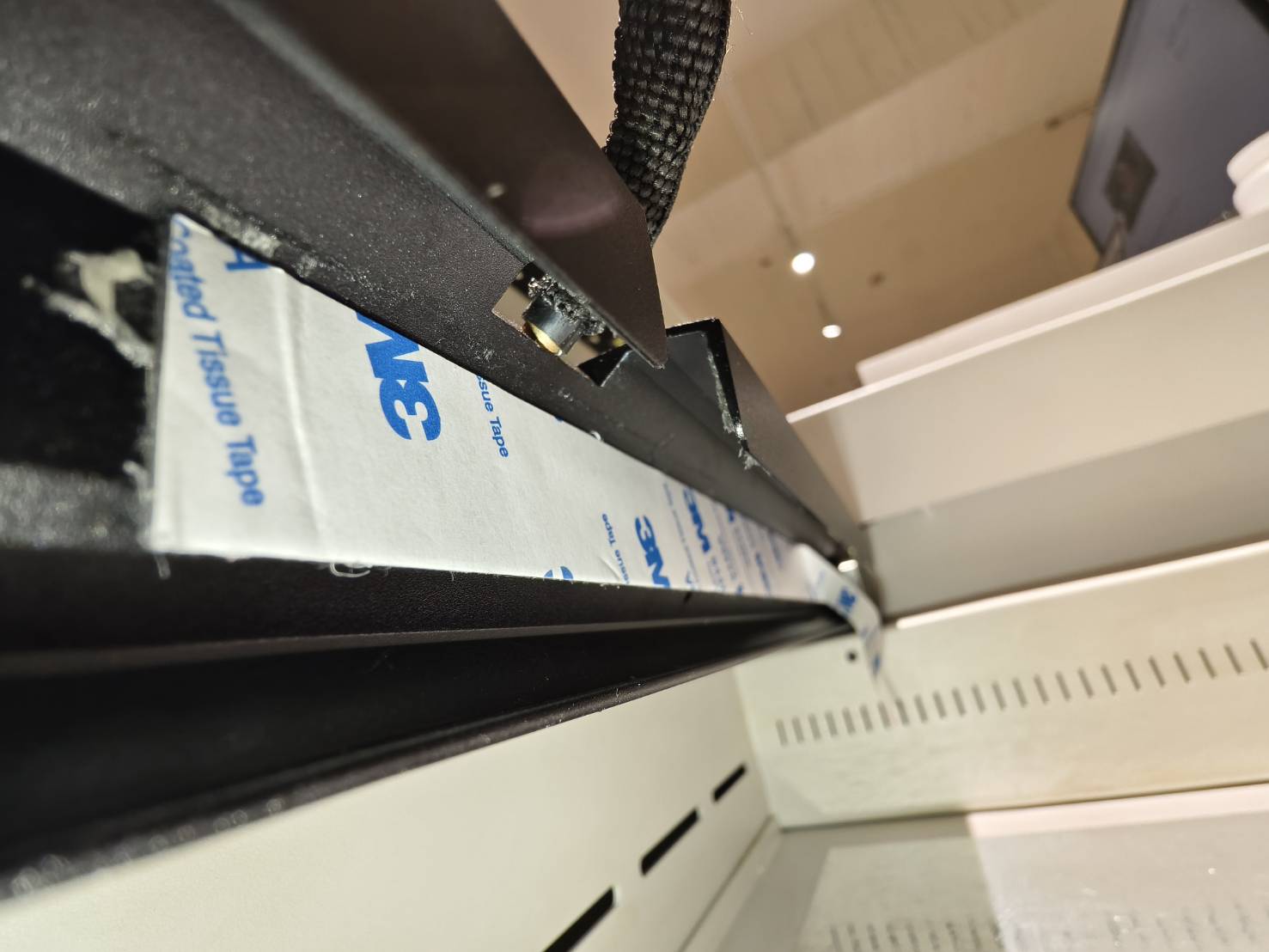

Si quedan residuos después de la extracción, se debe eliminar la parte de espuma negra. No es necesario limpiar la parte del adhesivo blanco. Se recomienda ver el vídeo una vez antes de intentar retirarlo.

Paso 7

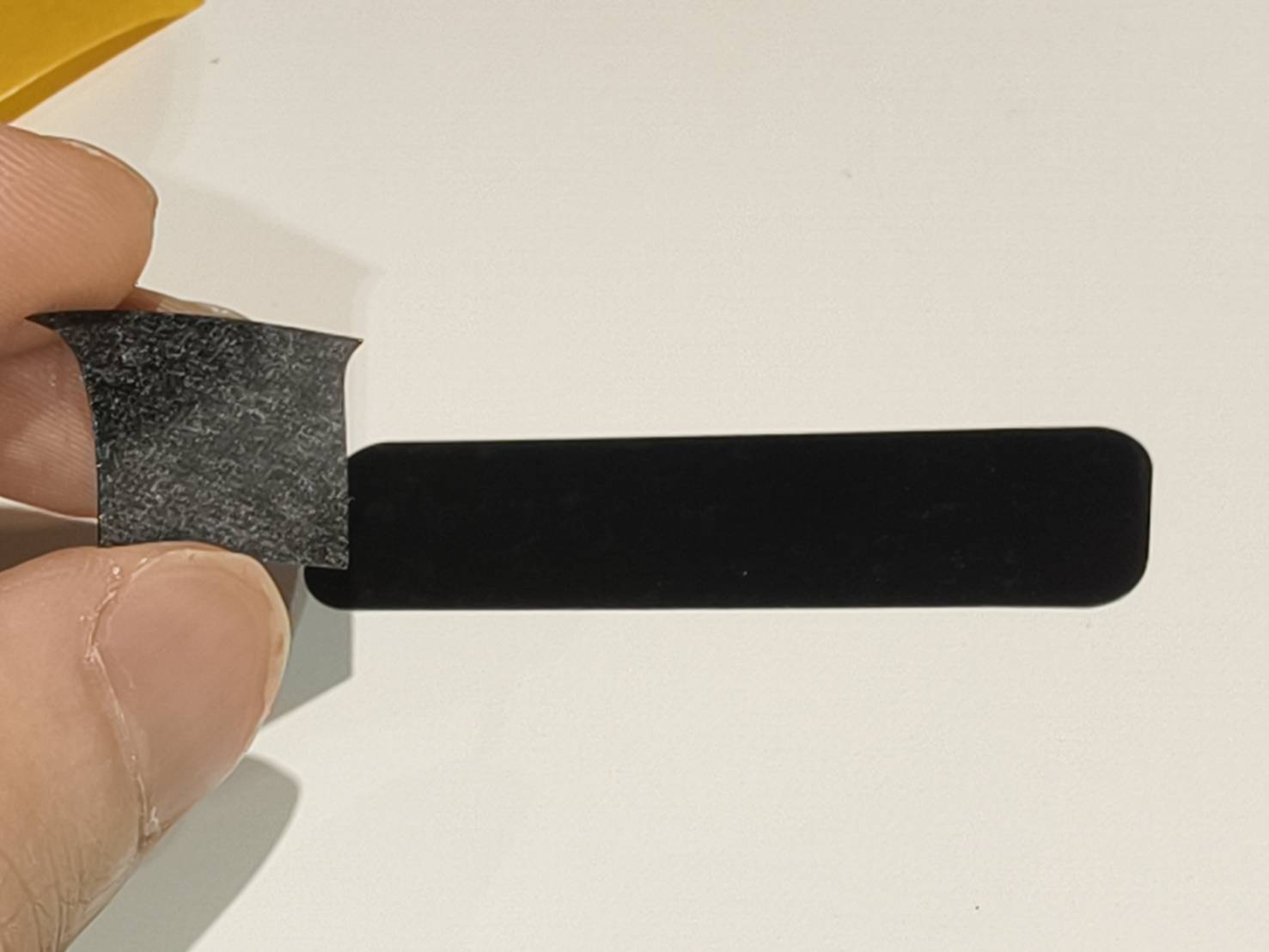

Después de confirmar que se han eliminado los residuos, aplique la nueva cinta adhesiva de espuma de doble cara en el interior de la chapa metálica y desprenda una sección de antemano para facilitar las siguientes operaciones.

Antes de aplicar la cinta, se recomienda leer primero el contenido del paso 7 para comprender la posición inicial y la posición del bisel de la chapa metálica, y finalmente, ver el vídeo para asegurarse de que la cinta se aplica correctamente.

• Posición inicial:

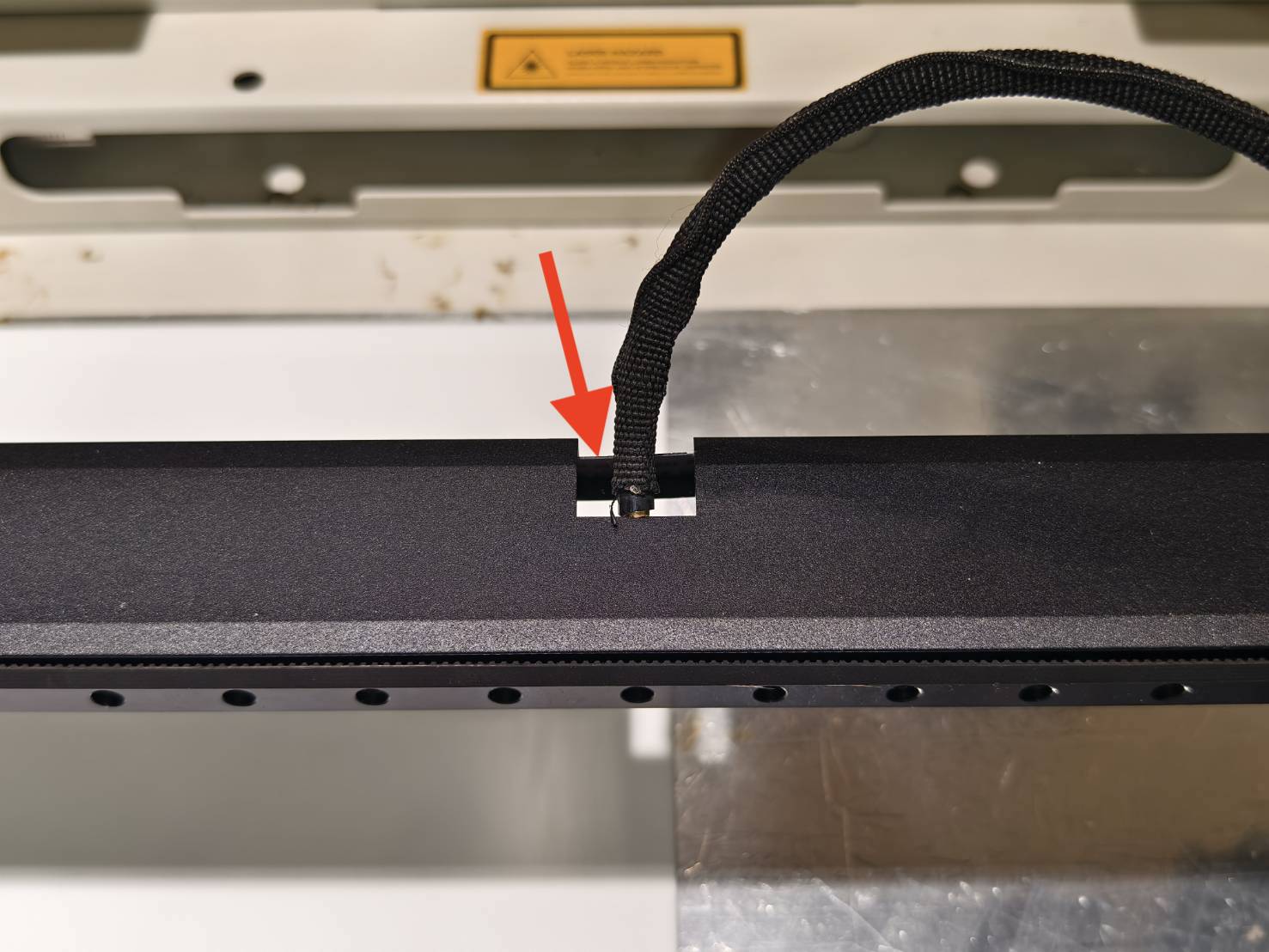

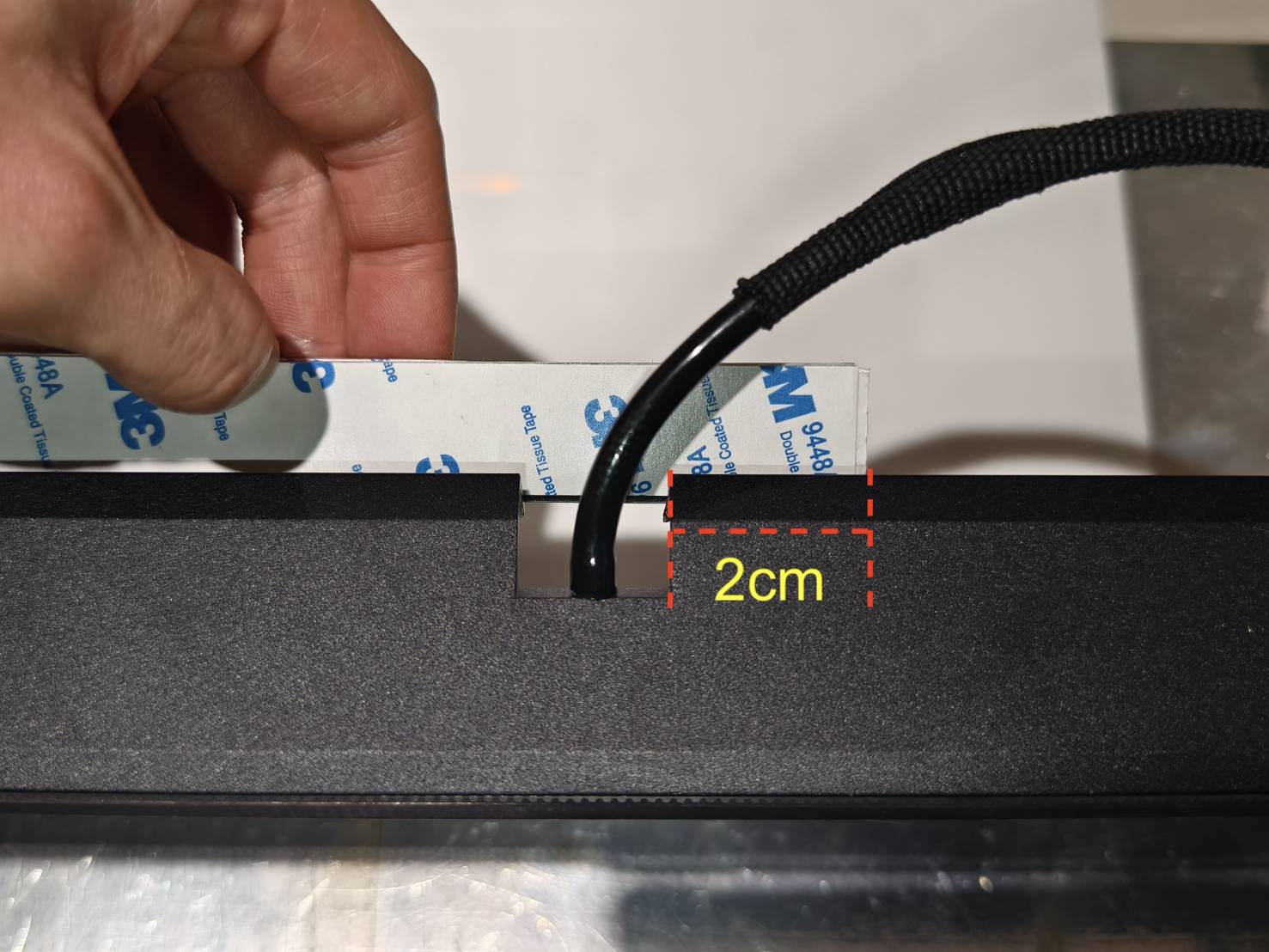

  La cinta de doble cara debe pegarse hacia el lado del motor del eje X (el lado izquierdo de la máquina cuando se mira la pantalla táctil), y la posición inicial es aproximadamente 2 cm a la derecha del espacio/abertura.



• Bisel de chapa metálica:

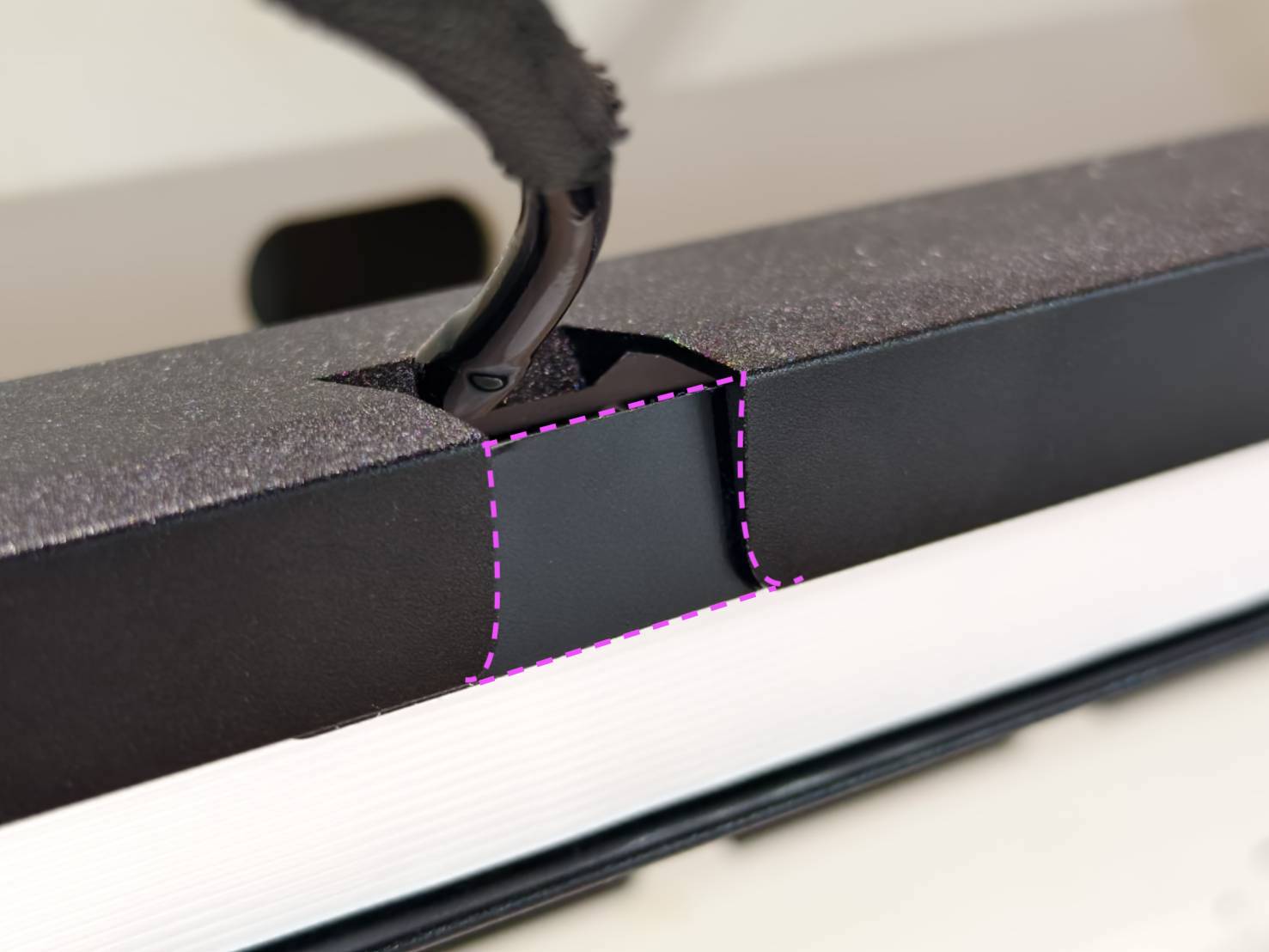

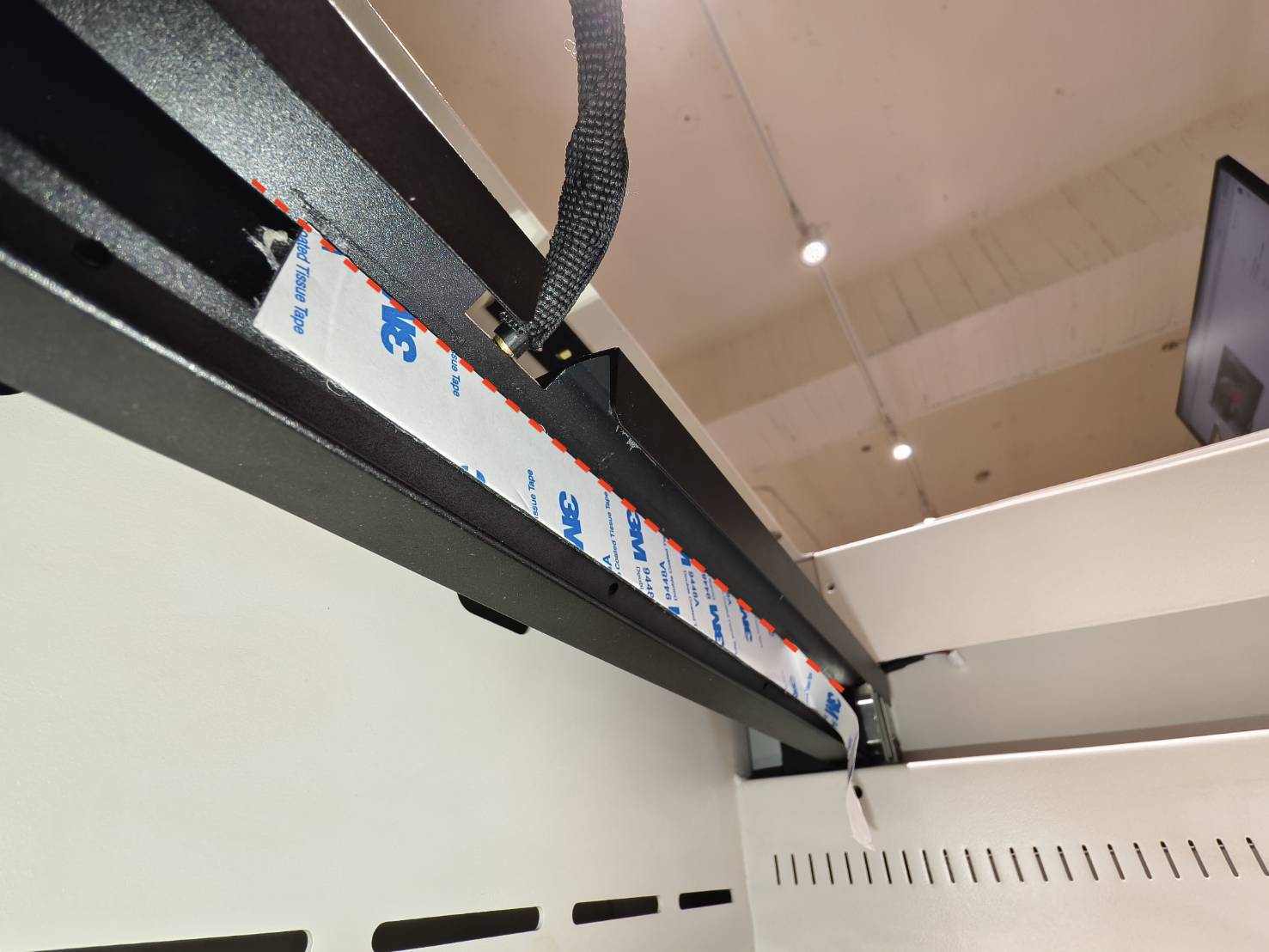

  La posición de la superficie del bisel es la parte que toca el dedo como se muestra a continuación.

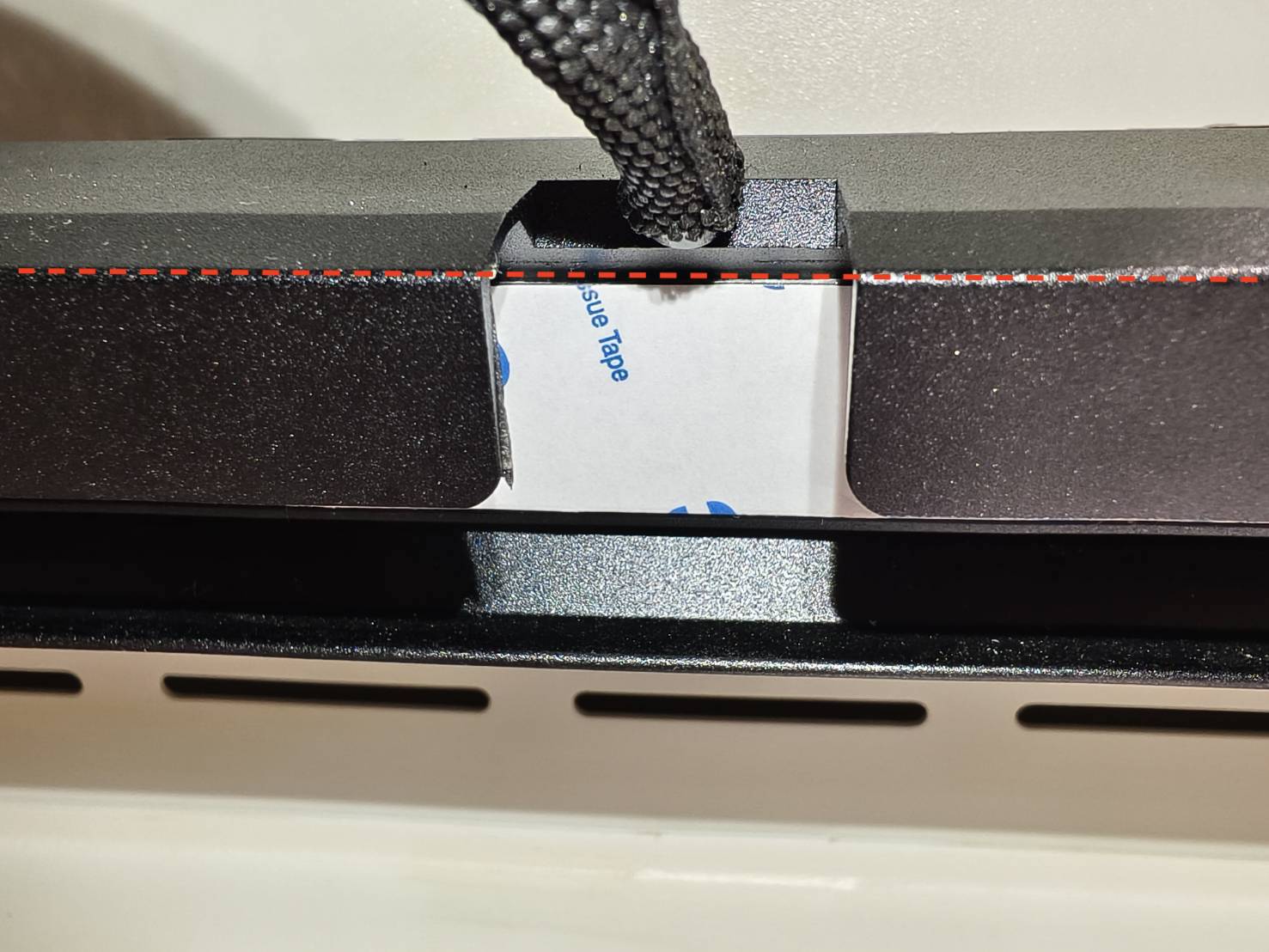

  La cinta NO SE PUEDE adherir a la superficie del bisel.



• La cinta debe aplicarse en el borde inferior de la línea de marcado, es decir, en el borde inferior de la superficie del bisel.


• Vídeo:


Paso 8

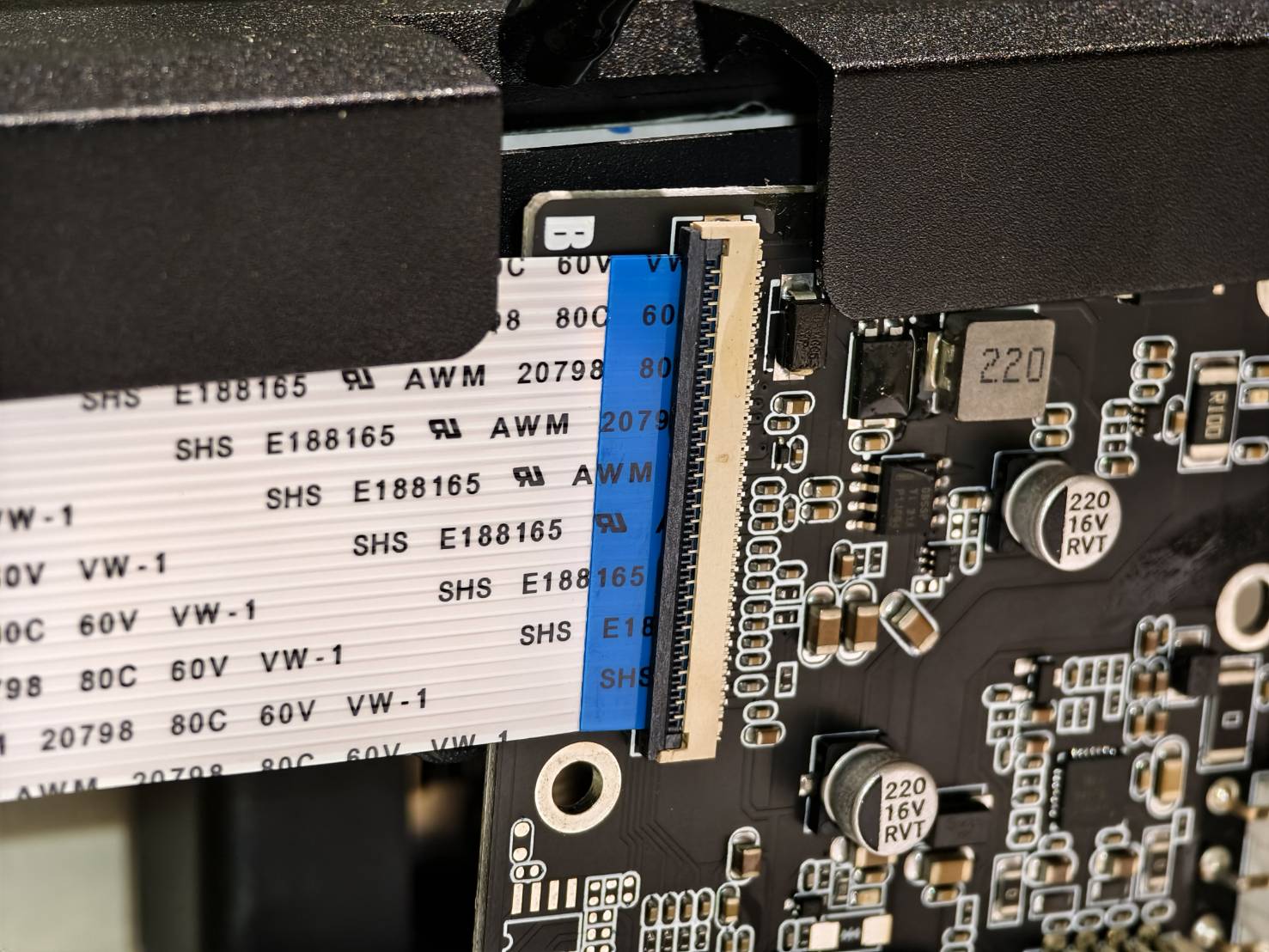

Instale el nuevo cable en la placa del eje Z. El cable debe estar en el centro de la ranura. Si se instala correctamente, el clip debería poder bloquearse fácilmente.
Consulte la siguiente descripción para confirmar la posición donde debe insertarse el cable y asegurarse de que esté instalado correctamente.

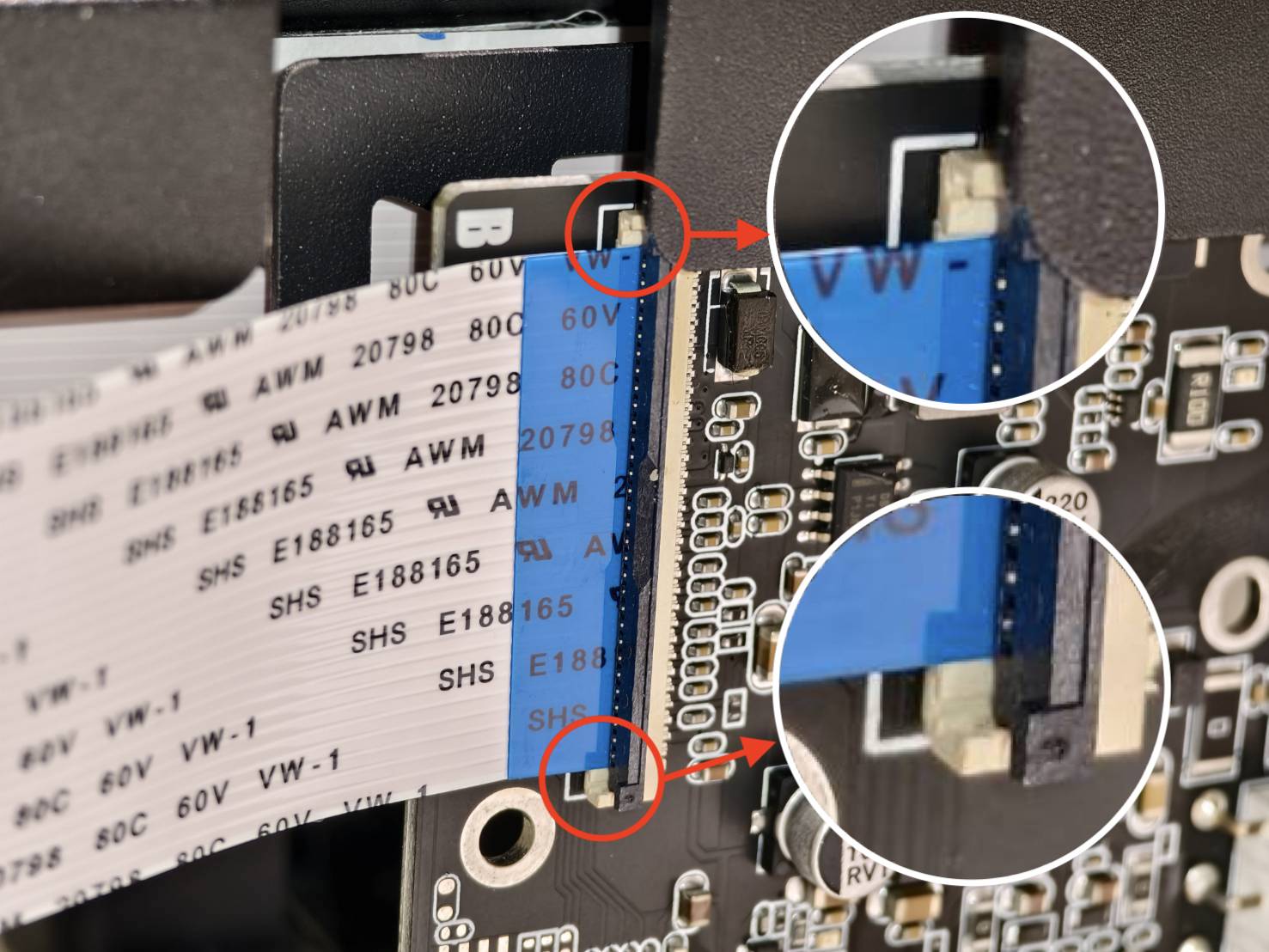

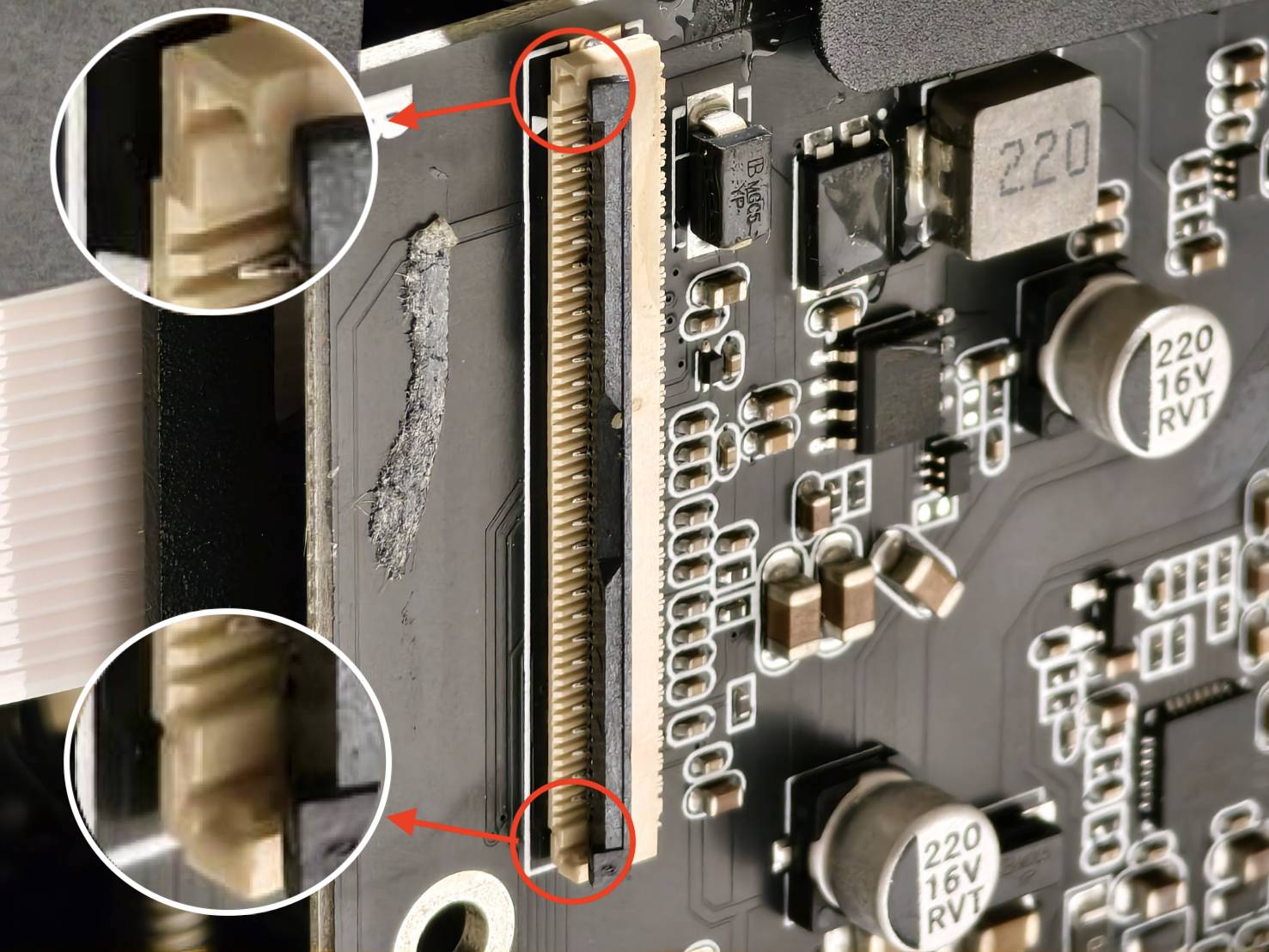

• Los dos bordes de la ranura del cable serán ligeramente más altos, como se muestra en la imagen.

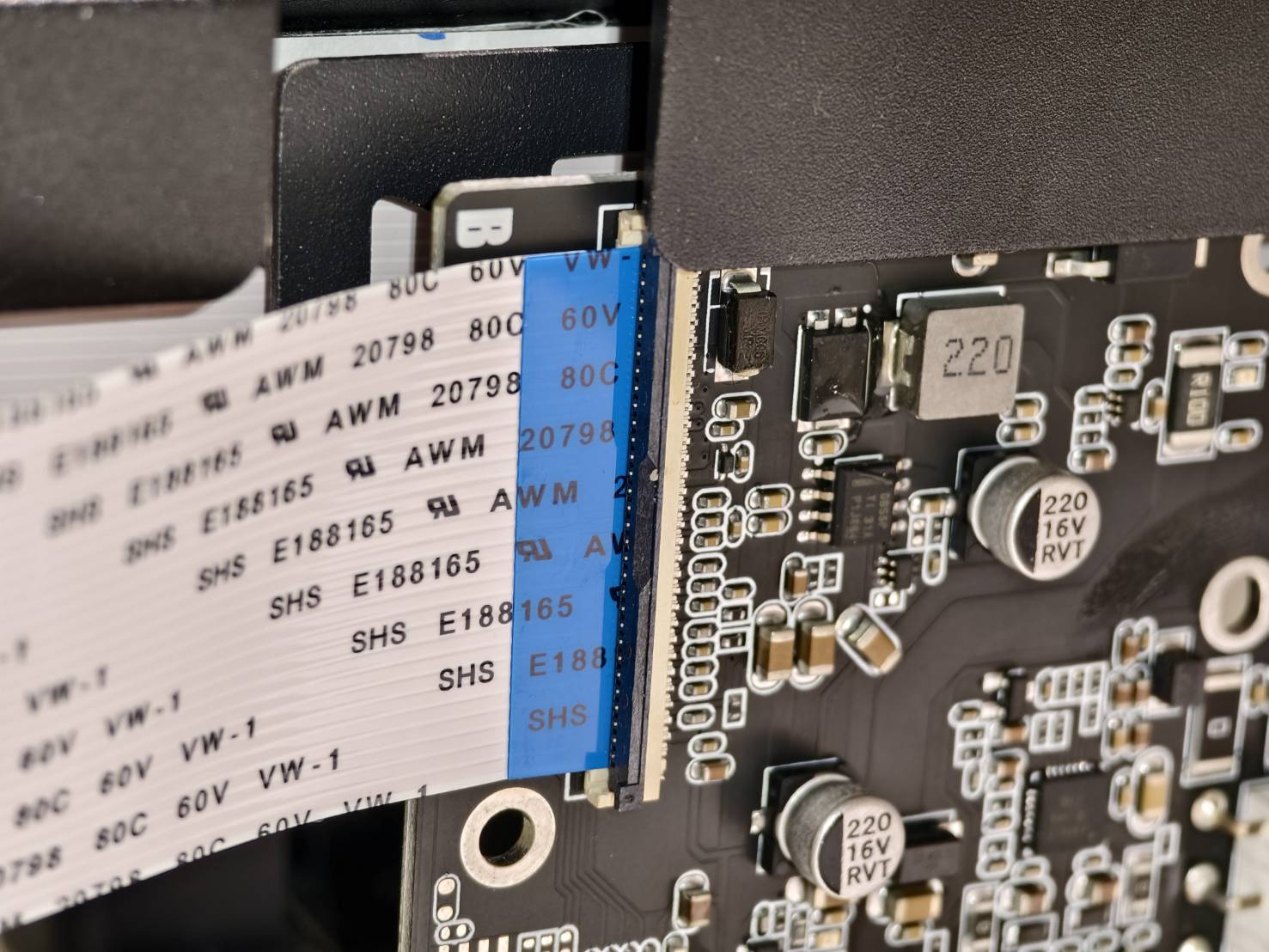

• El cable debe insertarse en el centro. Cuando se inserta correctamente, debe estar a la misma altura que los bordes, como se muestra en la imagen.
  (El clip no está bloqueado en la imagen).



• Solo insertándolo correctamente se puede bloquear el clip fácilmente, y el cable debe estar paralelo a la ranura, como se muestra en la imagen. (El clip está bloqueado en la imagen).

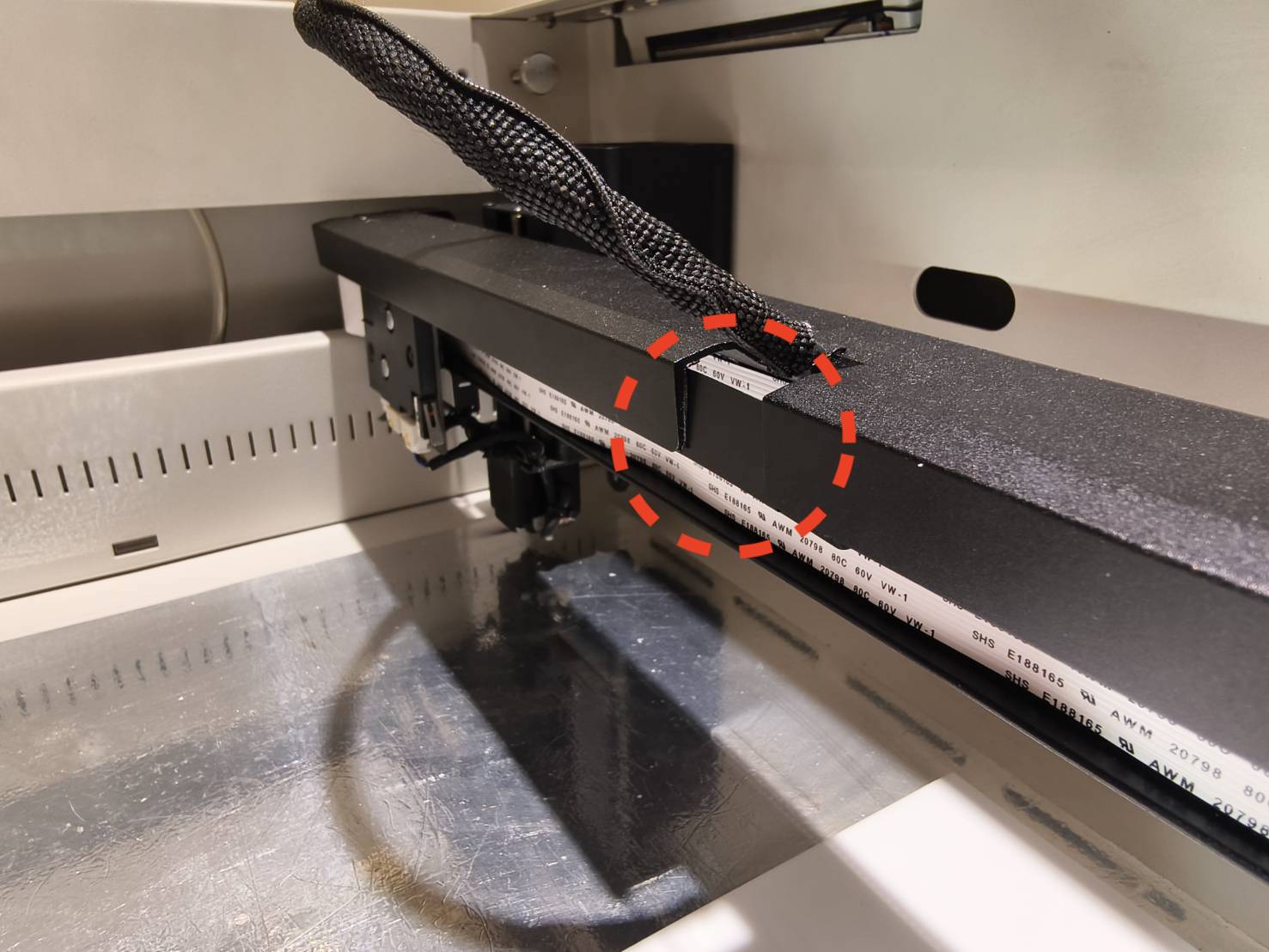

• El cable debe pasar por detrás del soporte de la placa de control del eje Z.



• Vídeo:


Paso 9

Instale el nuevo cable en la placa del eje X. El cable debe estar centrado en la ranura. Si se instala correctamente, el clip debería poder bloquearse con facilidad.
Como se explica en Paso 8, utilice el mismo método para conectar el cable.

Vídeo:

(El color de la placa no afecta al método de instalación).

Paso 10

Vuelva a conectar el cable del motor del eje X, mueva el cabezal láser y compruebe si el LED de la placa de control del eje Z se enciende.

Paso 11

Primero, fije la placa de control del eje Z en su lugar con un tornillo. Luego, encienda la máquina y use el botón izquierdo para enfocar. Compruebe si el cabezal láser enfoca correctamente.

Vídeo:

Paso 12

Apague la máquina, desconecte el cable del motor, instale la cubierta de la placa de control del eje X, apriete los dos tornillos hexagonales de 2 mm y vuelva a conectar el cable del motor del eje X.

Paso 13

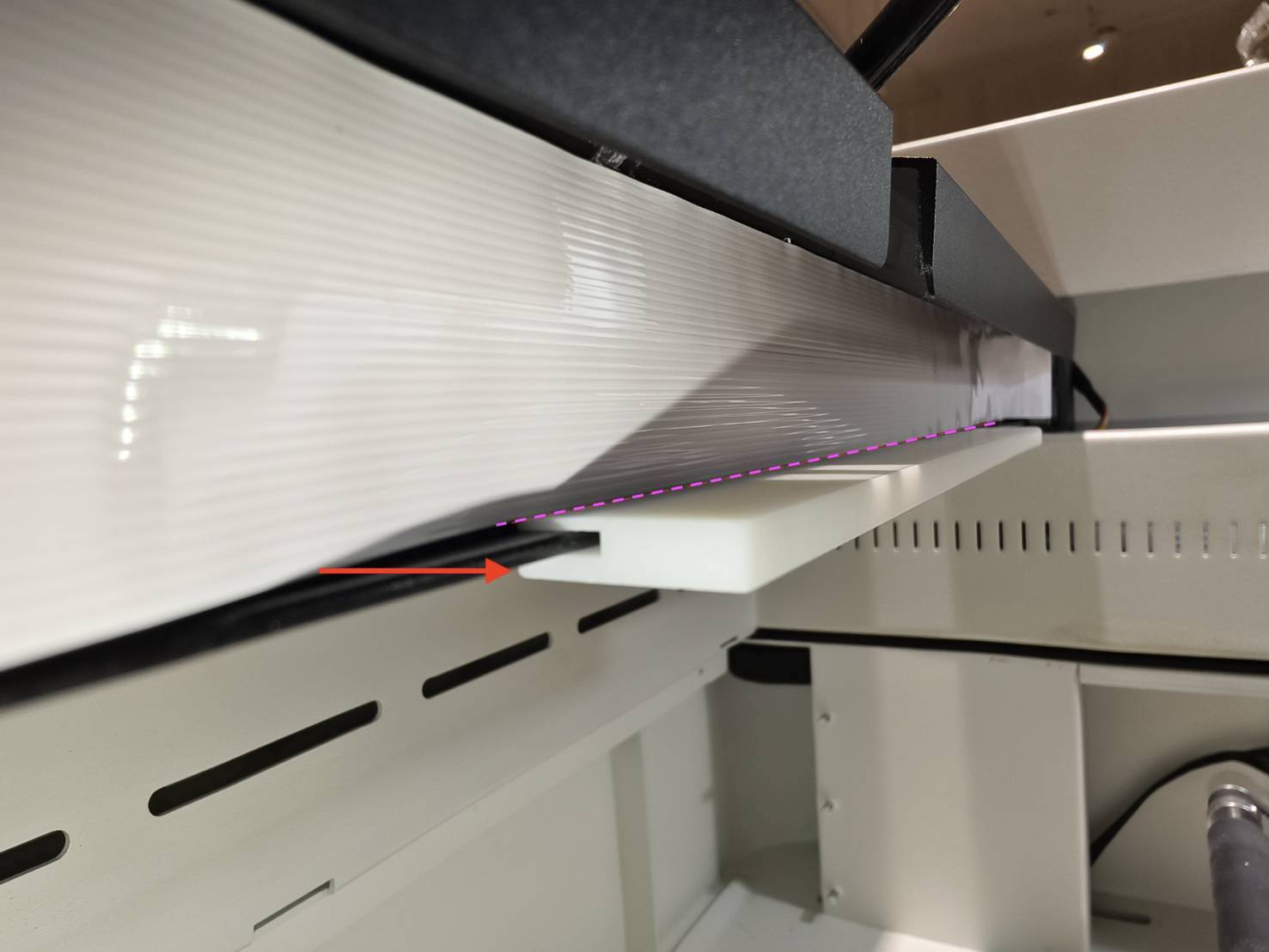

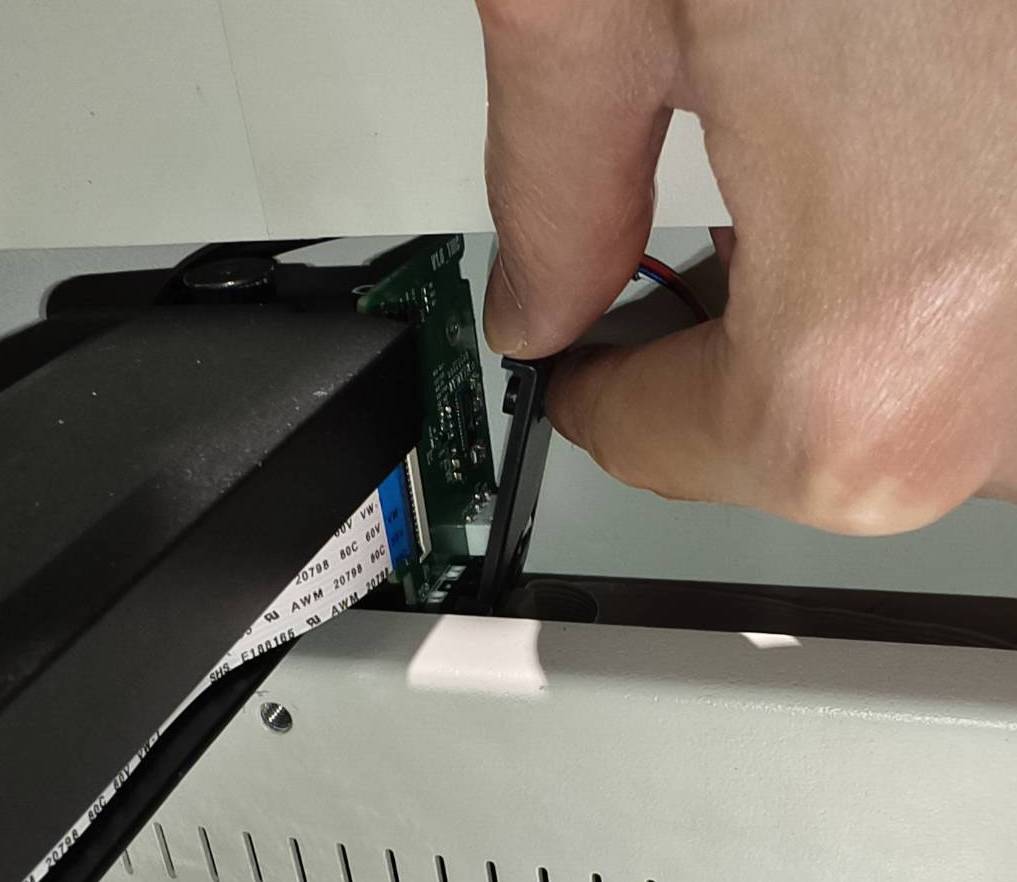

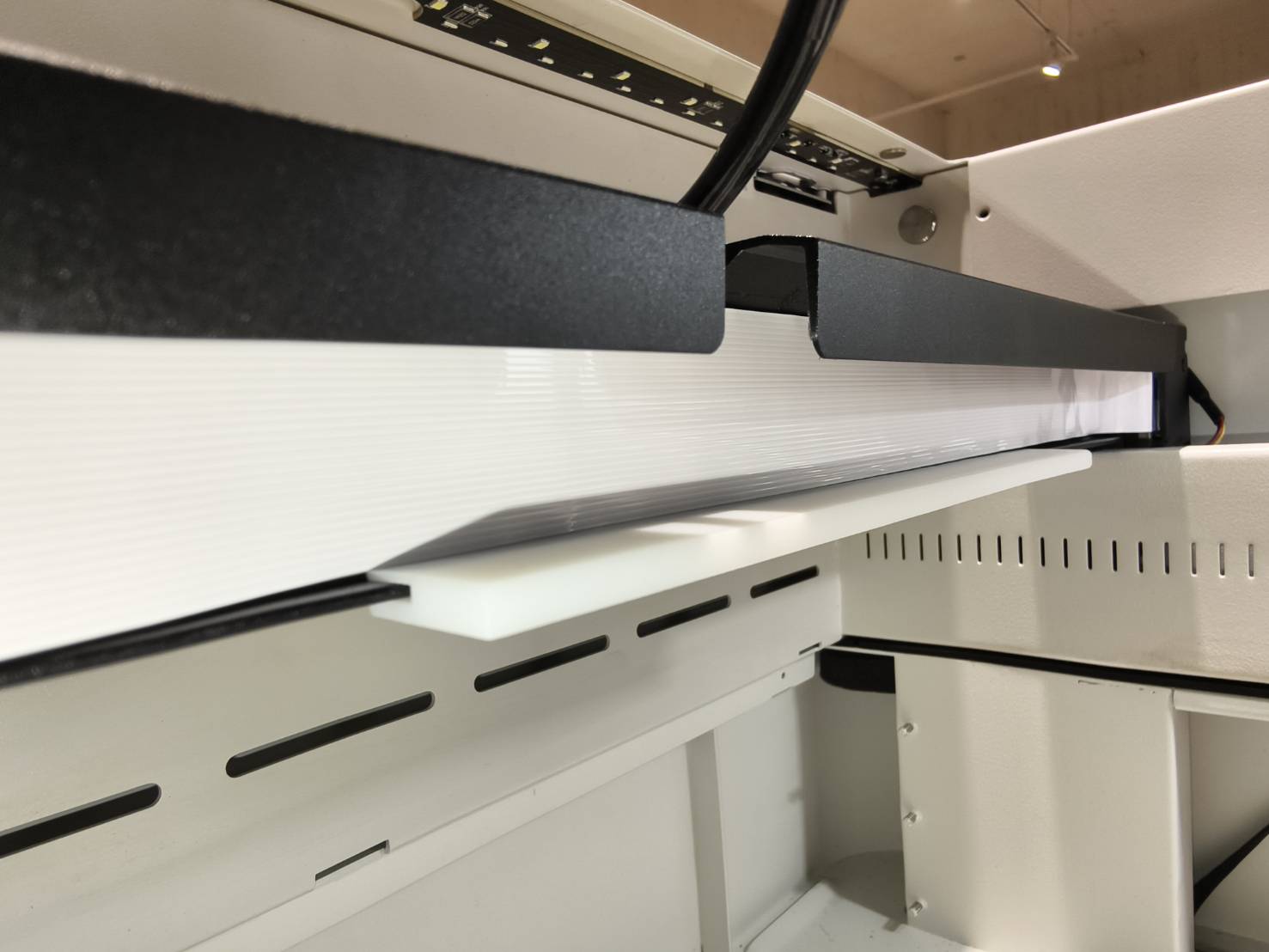

Desplace el soporte del módulo hacia la derecha e inserte la herramienta/plantilla del cable en el marco inferior del eje X.
El lado más grueso de la herramienta estará orientado hacia abajo.
A continuación, retire completamente la película protectora de la cinta. Alinee la parte inferior del cable con la herramienta y empuje el cable hacia atrás para adherirlo a la lámina metálica.

El borde grueso de la herramienta debe estar orientado hacia abajo. Alinee el borde inferior del cable con el borde superior de la herramienta y luego empújelo hacia atrás para fijarlo en su posición.


Vídeo:

Paso 14

Retire la herramienta del cable e instale la cubierta de la placa Z con los tres tornillos.

Vídeo:

Paso 15

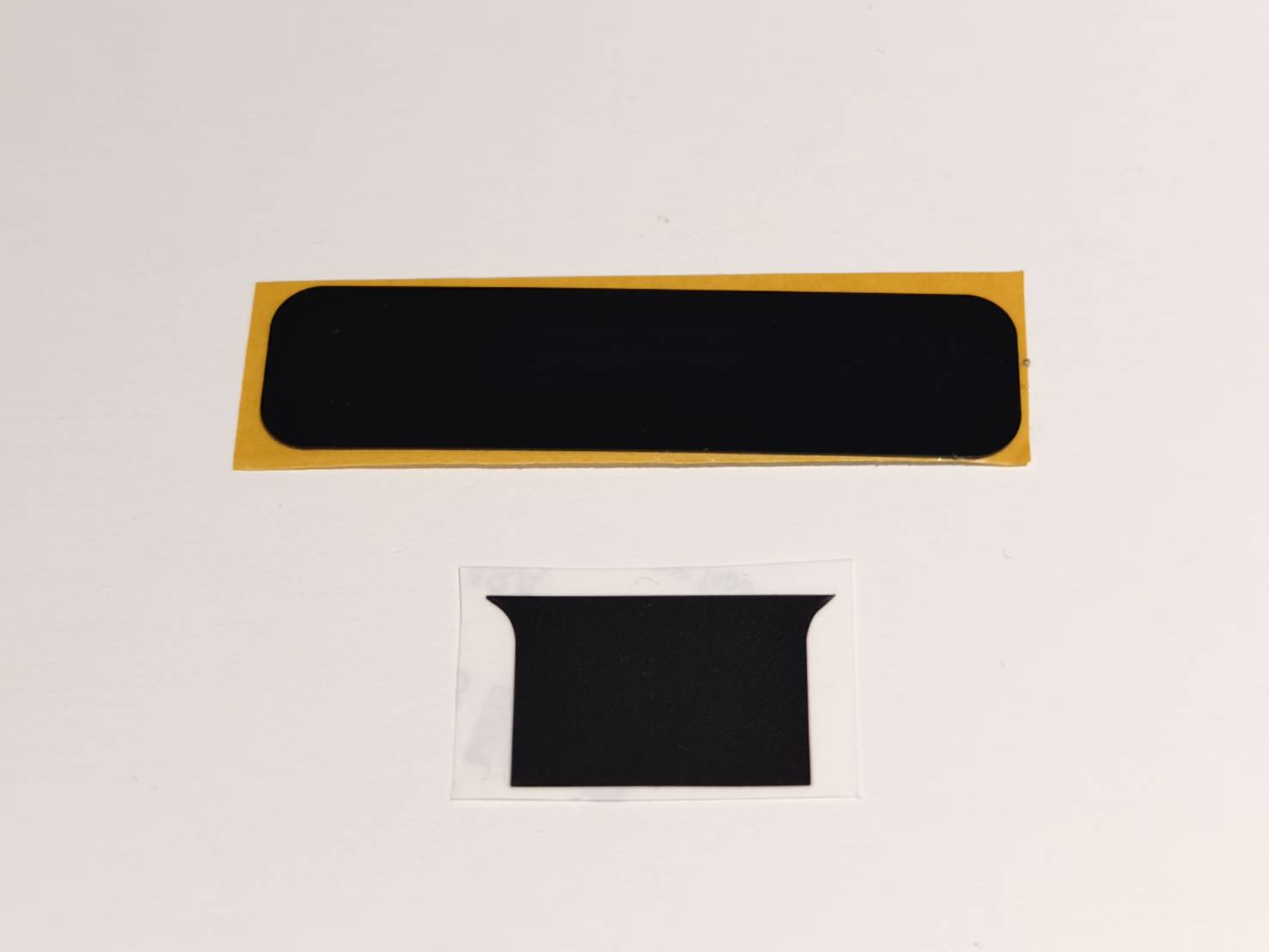

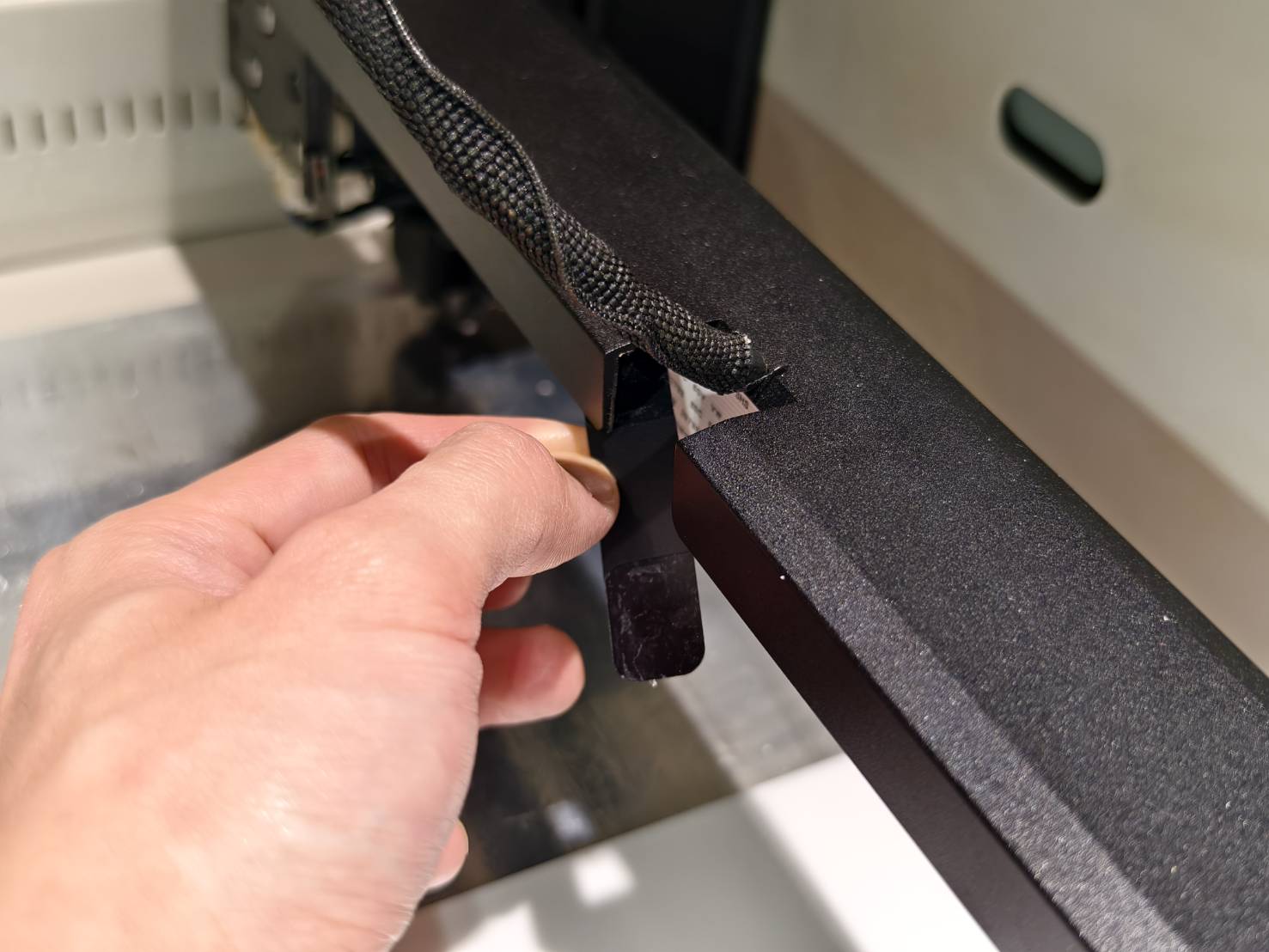

Adhiera la pegatina cuadrada al Mylar largo.
Tenga en cuenta que las superficies adhesivas de los dos Mylars deben estar enfrentadas entre sí.


Las superficies adhesivas de los dos Mylars deben estar enfrentadas entre sí.

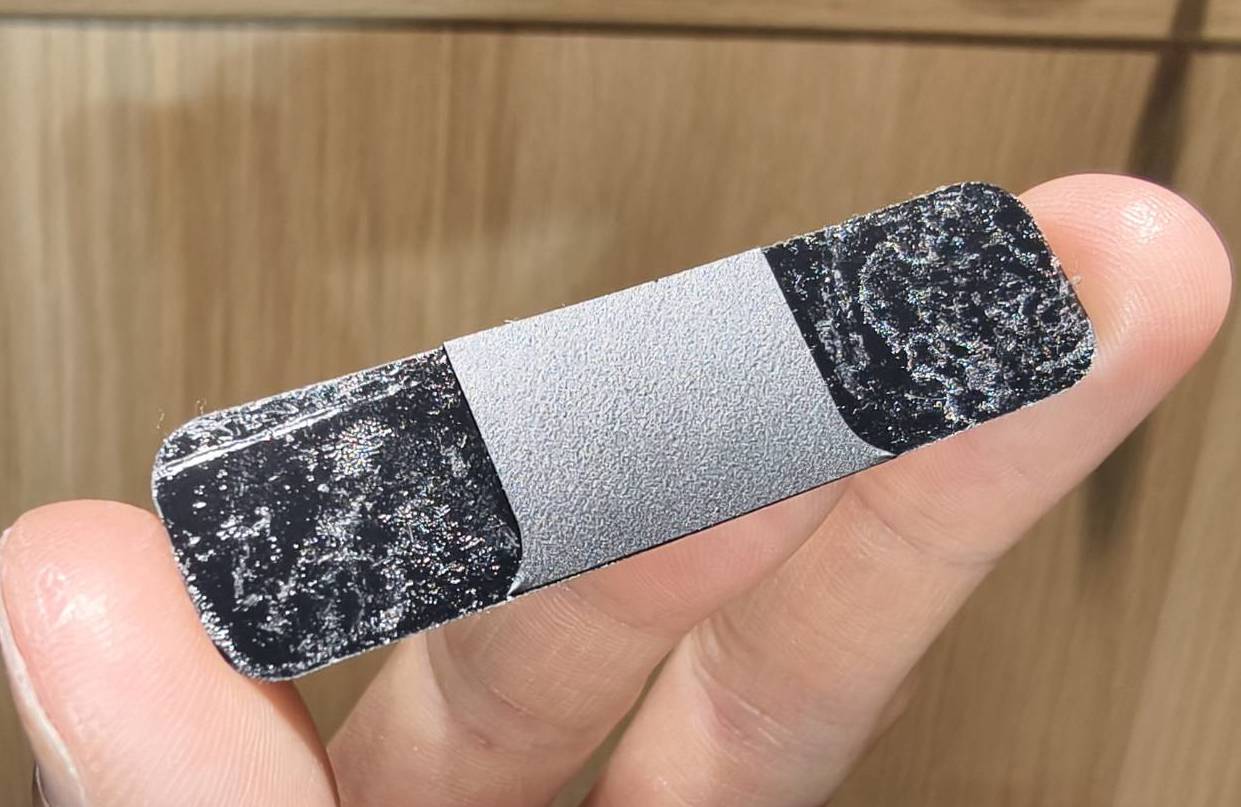

Aspecto final

Paso 16

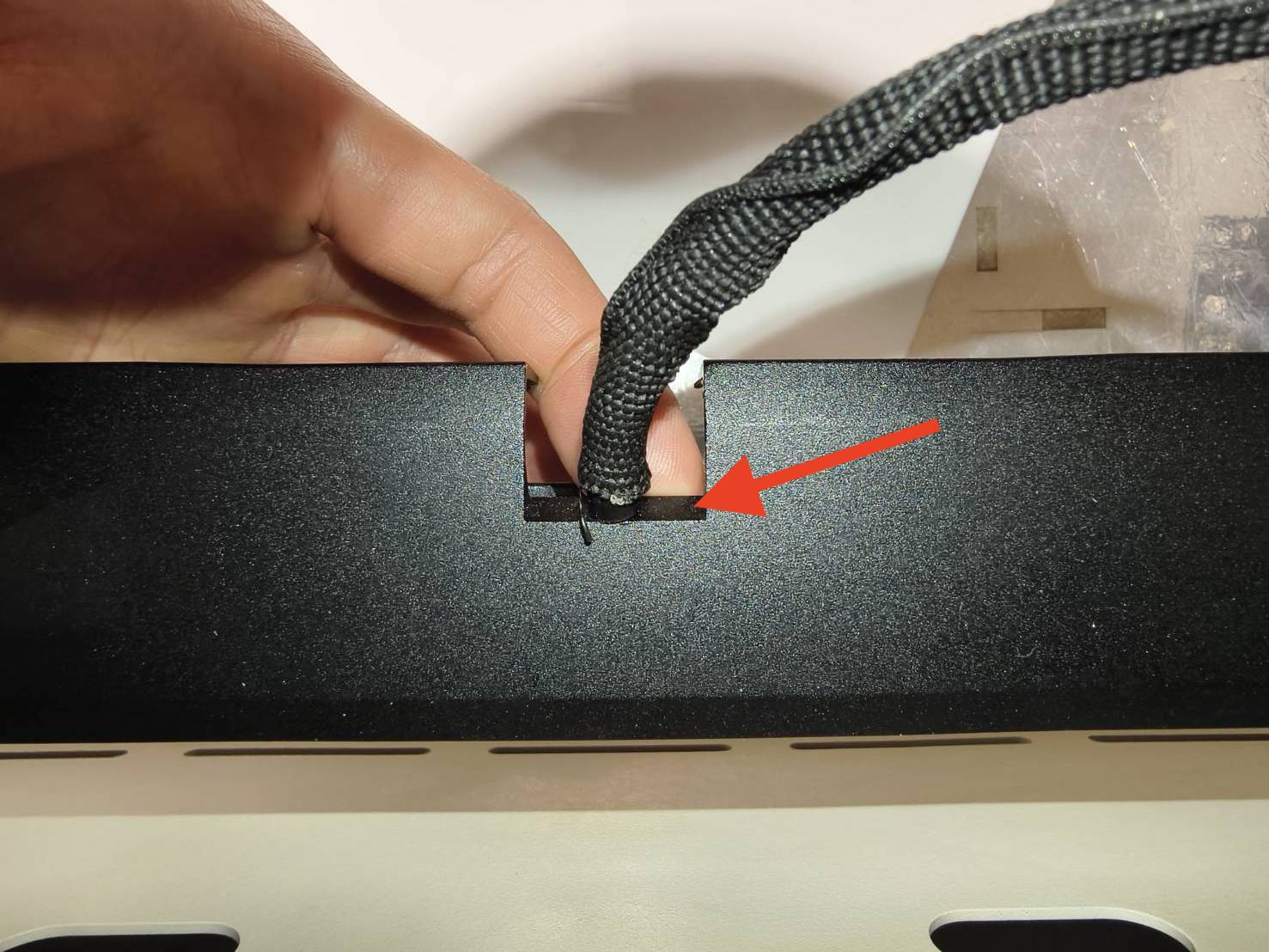

Adhiera el Mylar a la abertura del eje X. Las pestañas deben estar orientadas hacia abajo.

Vídeo:
