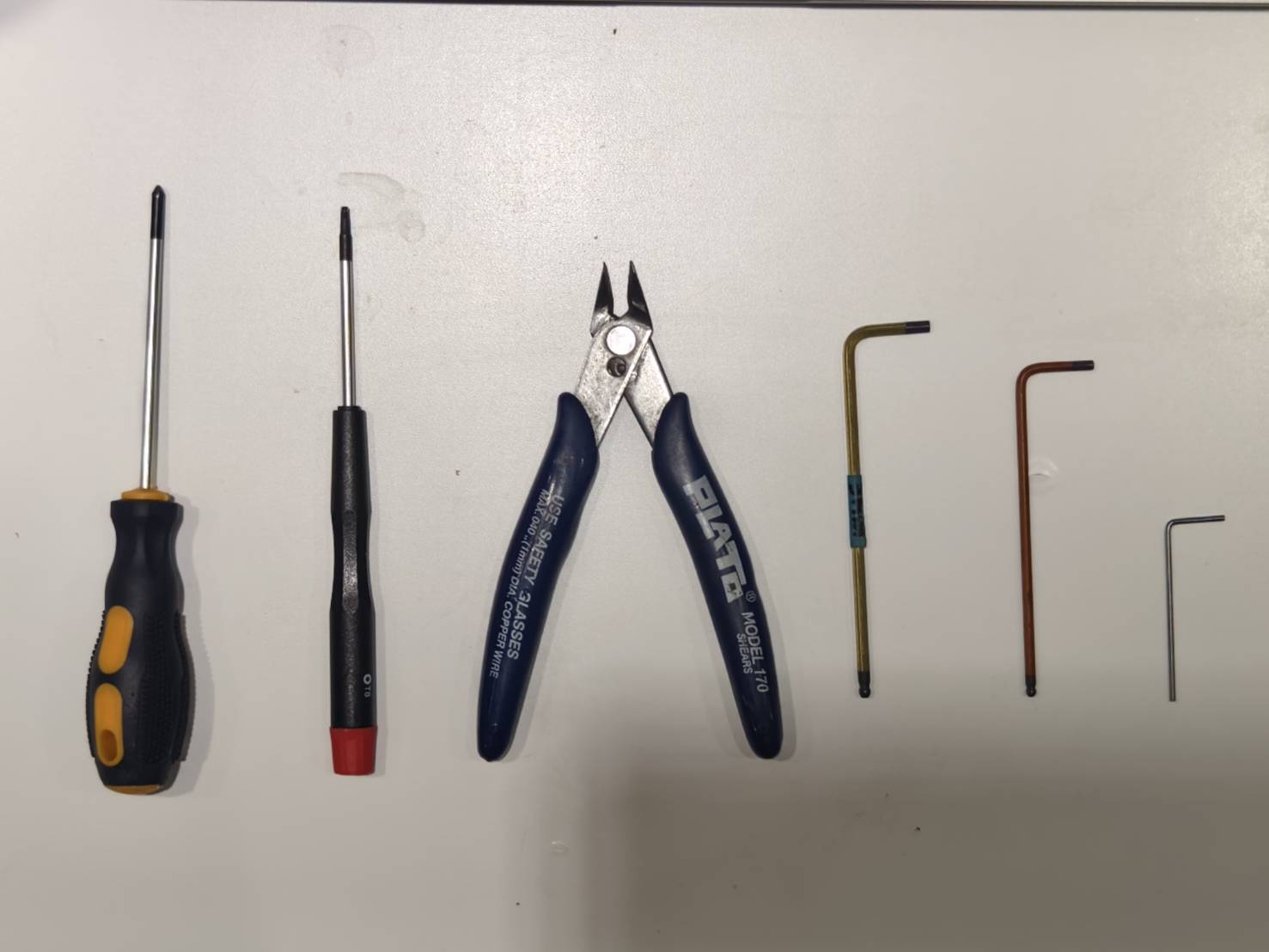

Herramientas
| 1 | Destornillador Phillips |
| 2 | Destornillador Torx T8 |
| 3 | Alicates de corte diagonal |
| 4 | Llave Allen de 3 mm |
| 5 | Llave Allen de 2,5 mm |
| 6 | Llave Allen de 1,5 mm |
Paso 1

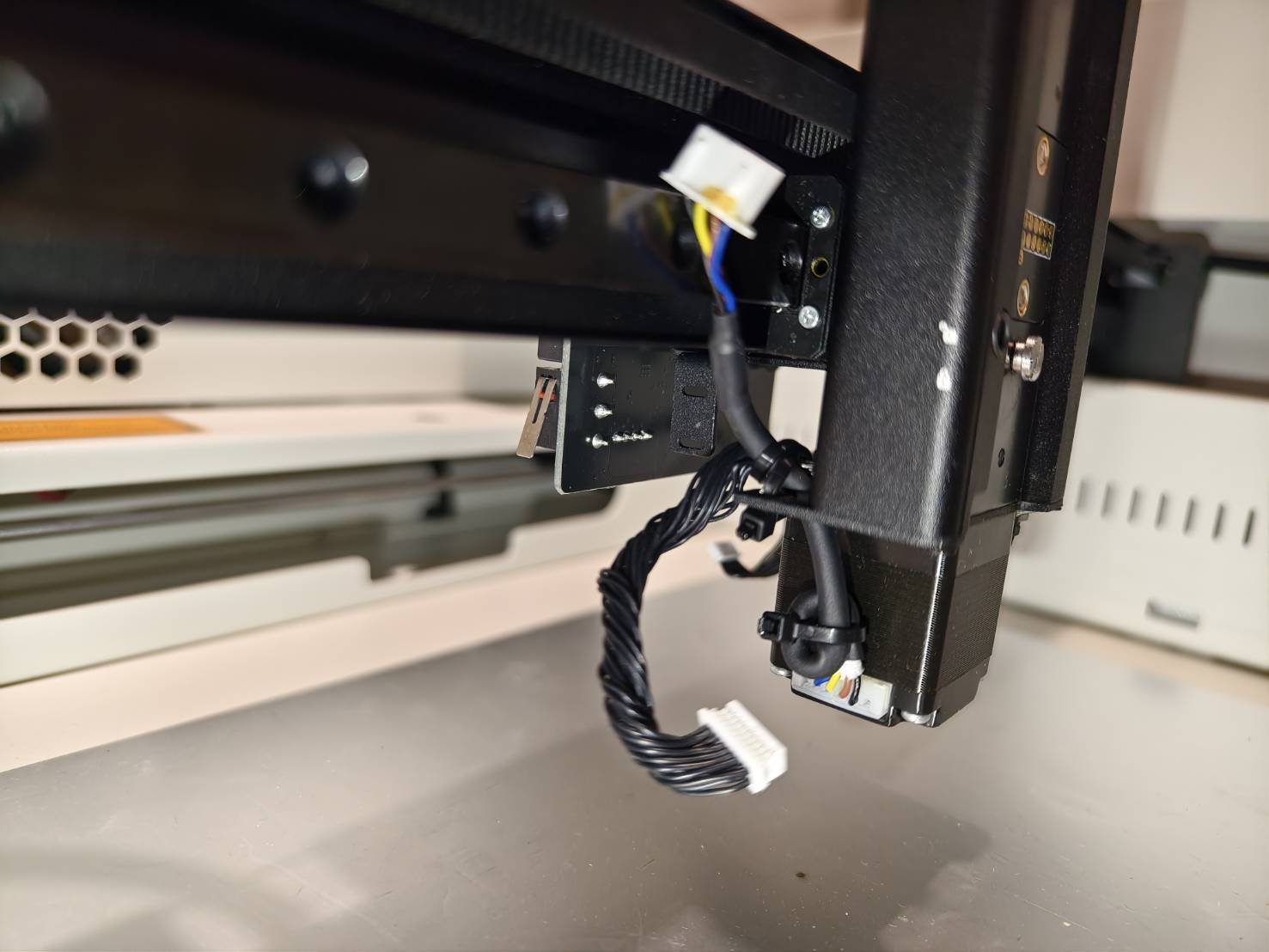

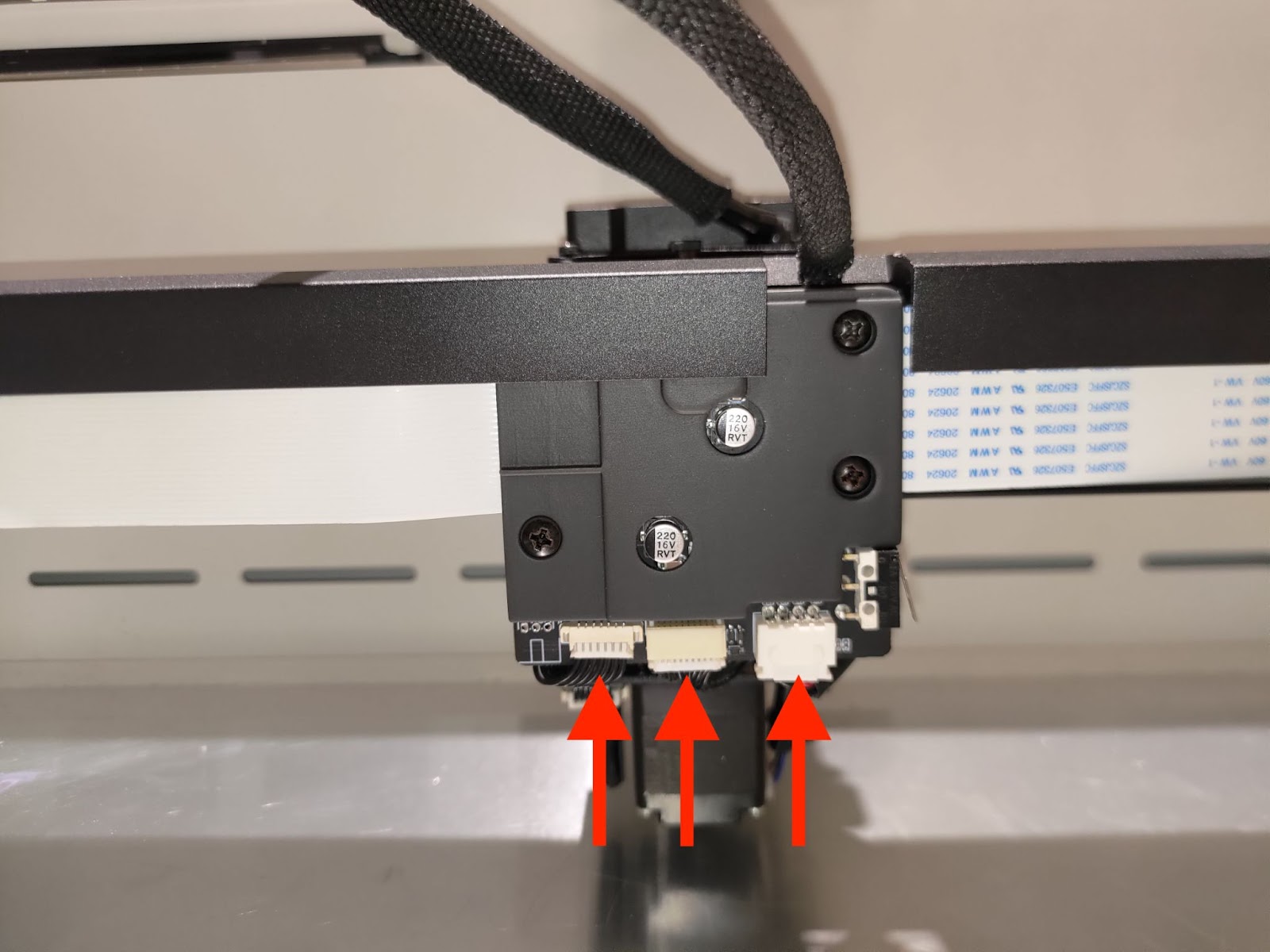

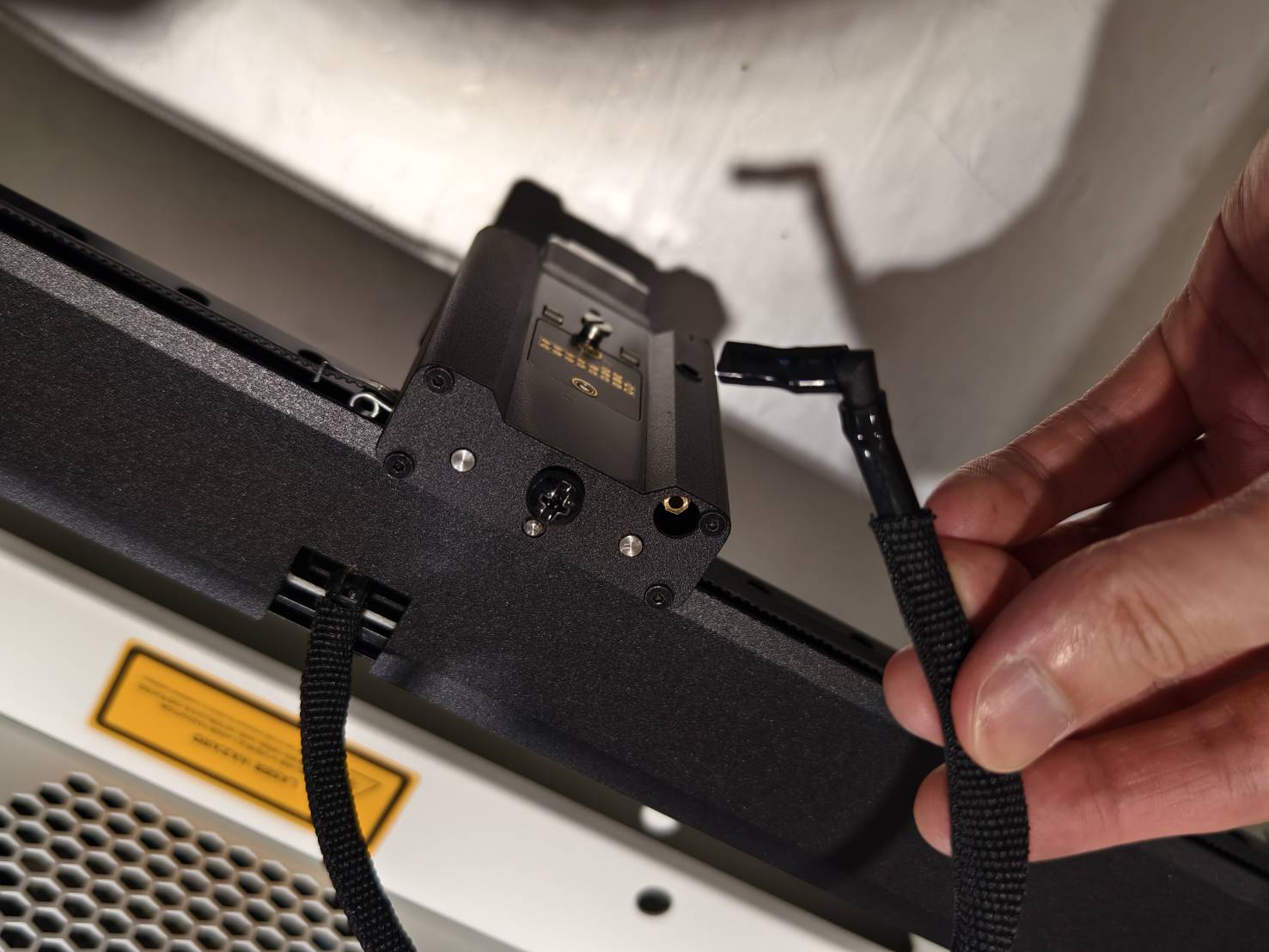

Desconecte los tres cables indicados en la imagen siguiente.
Paso 2

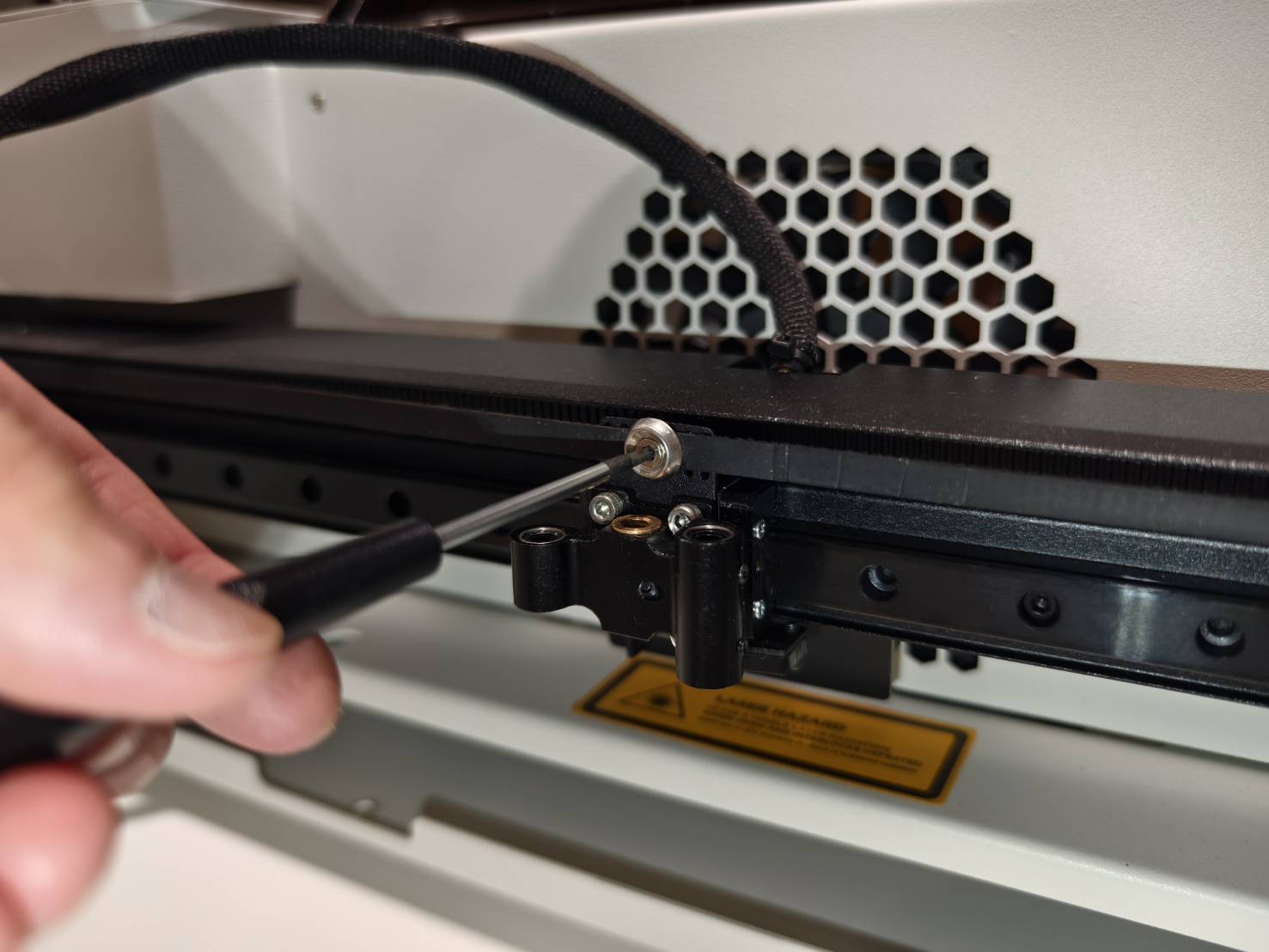

Utilice una llave Allen para retirar el muelle de la correa del eje X.
Paso 3

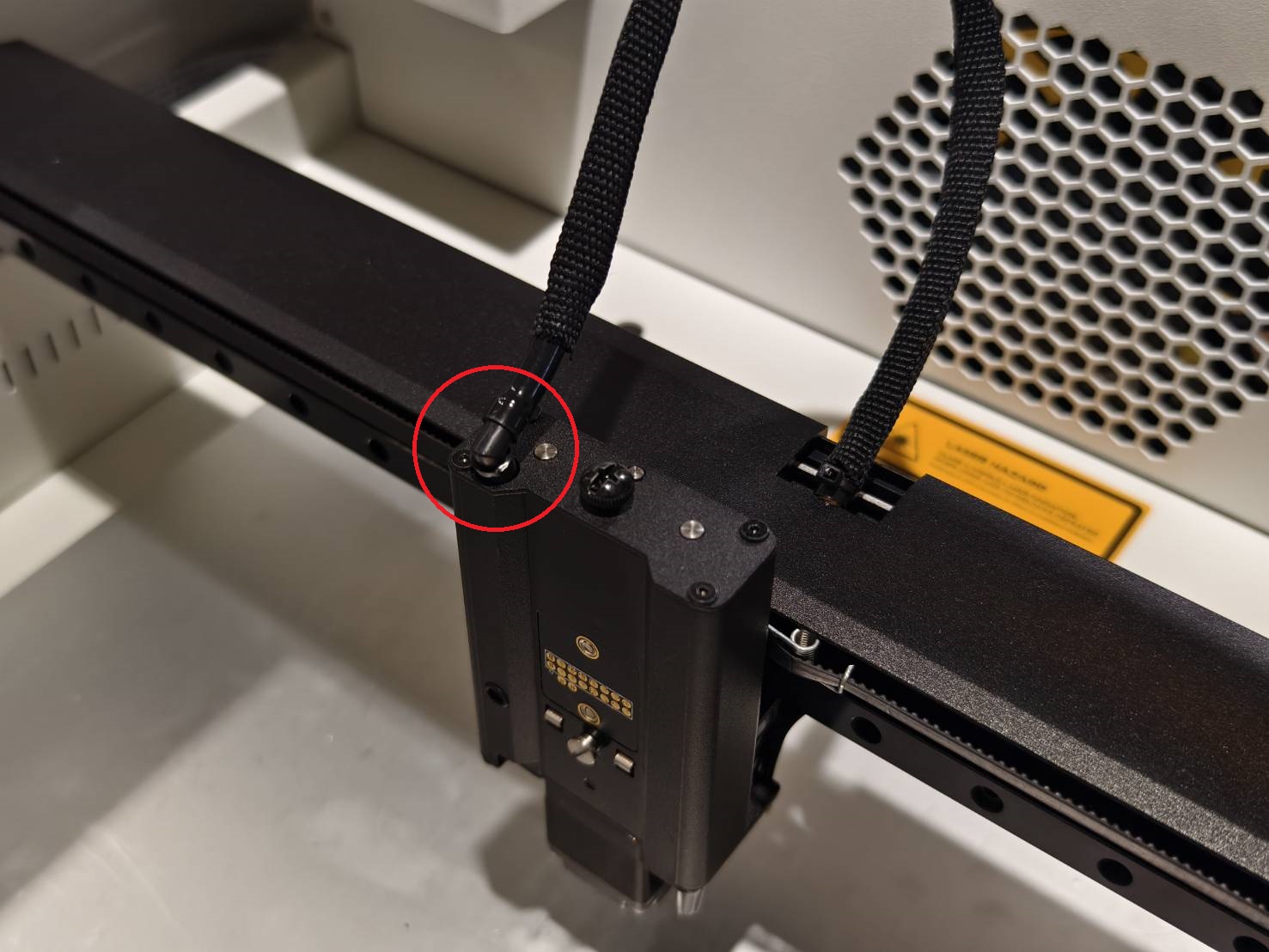

Desconecte la manguera de aire con la junta en forma de L del asiento del módulo.
Paso 4

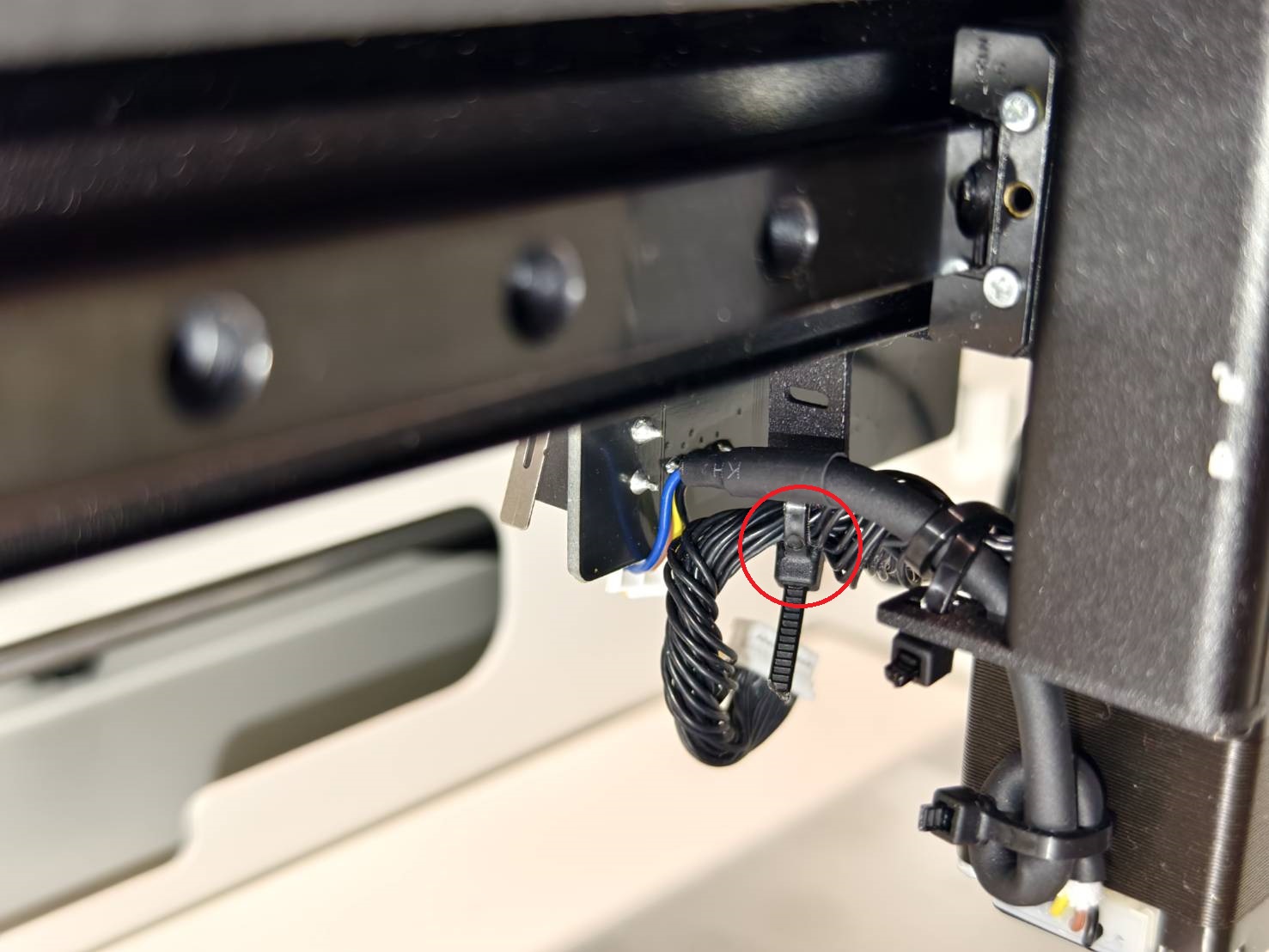

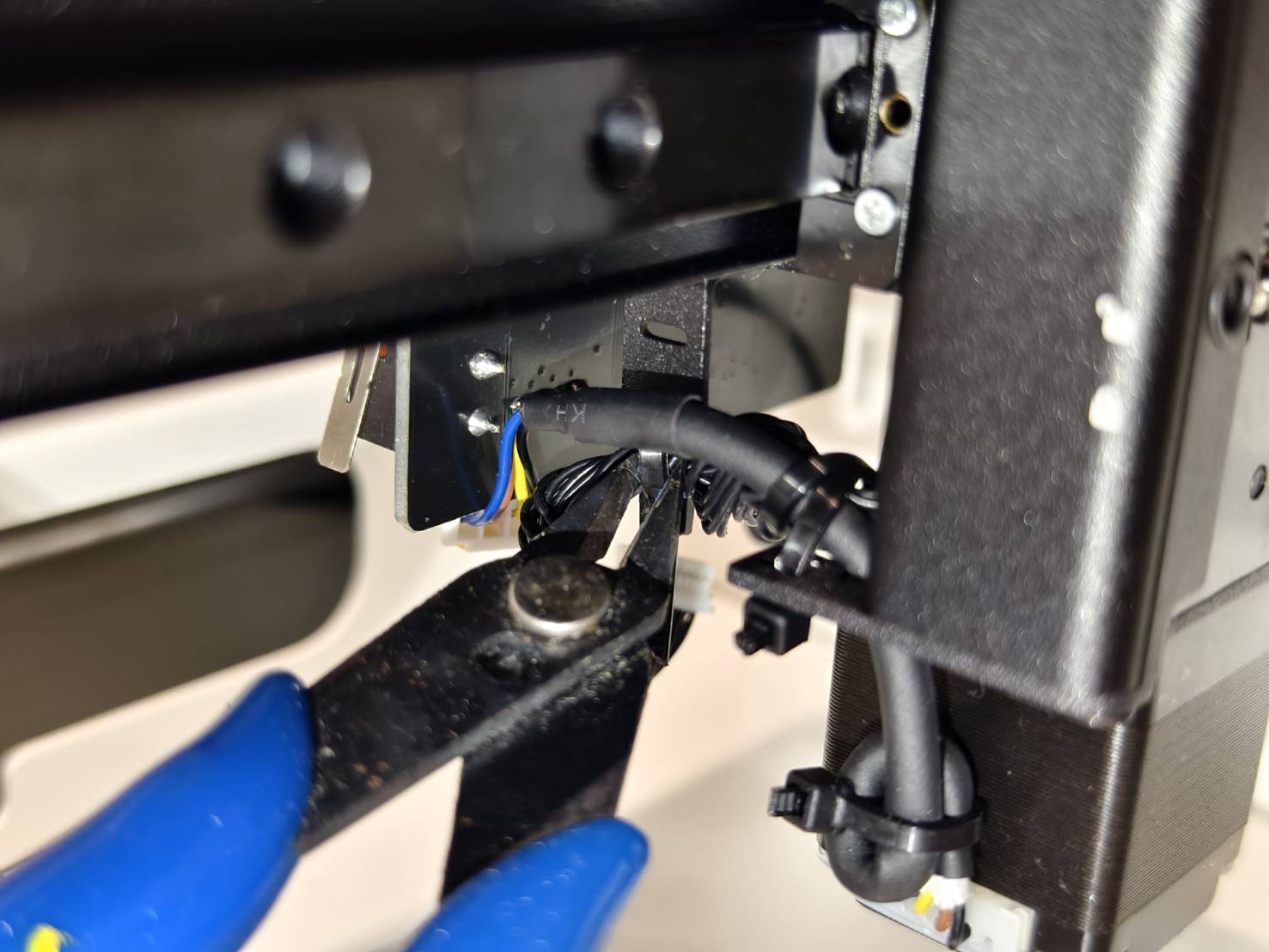

Corte la brida que sujeta el cable de 20 pines en la parte posterior del asiento del módulo.
Paso 5

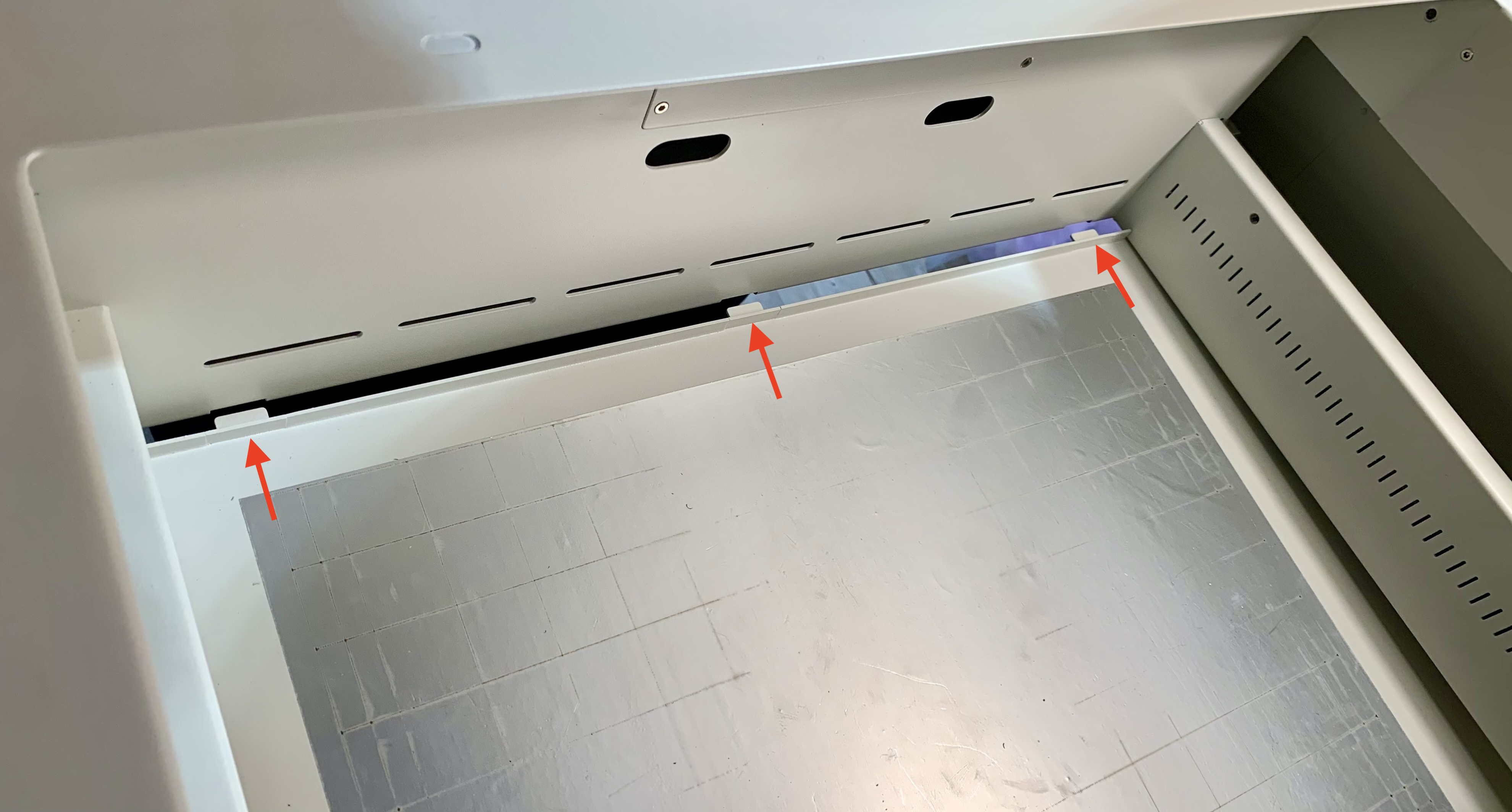

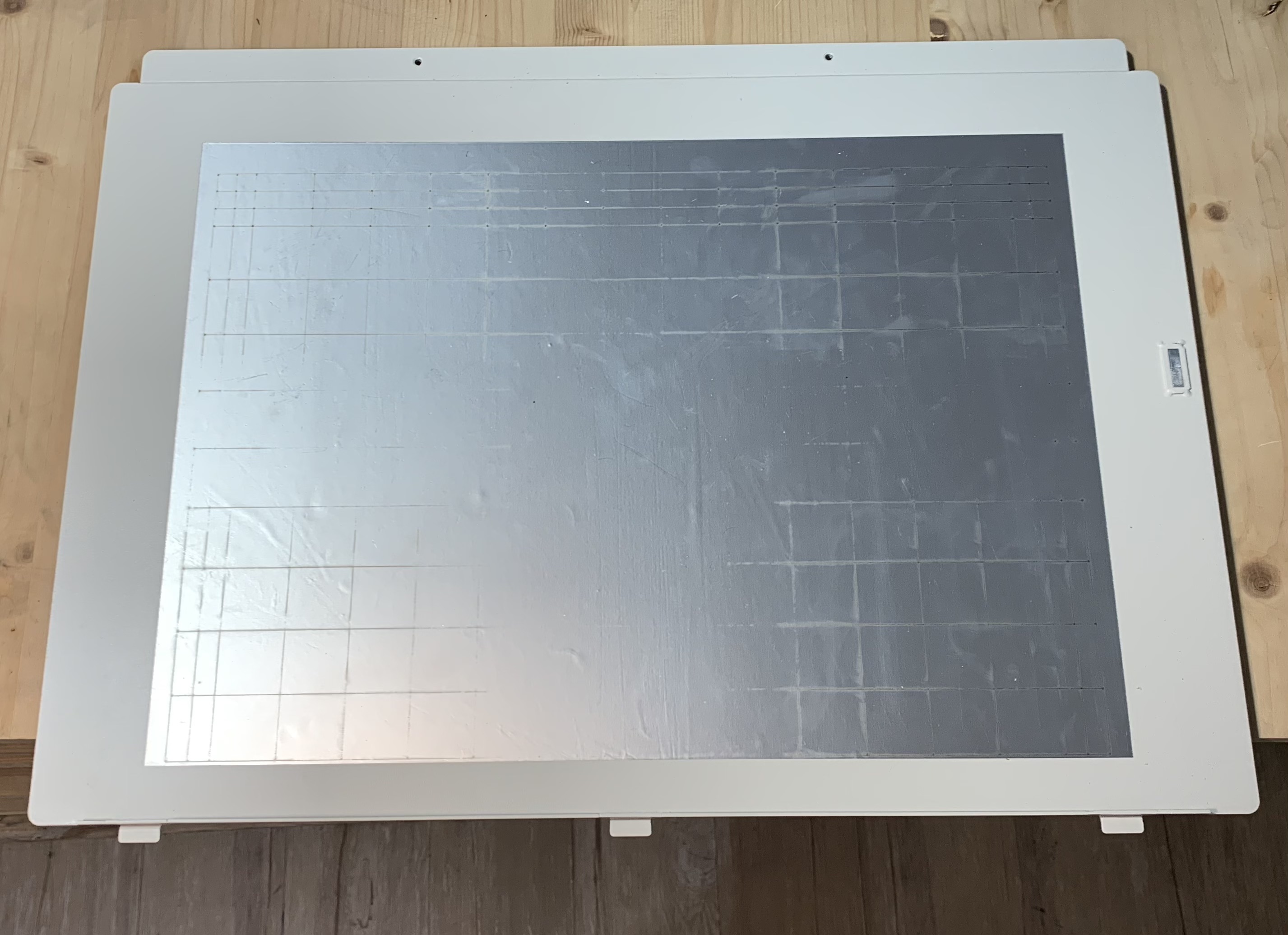

Desenrosque estos dos tornillos para retirar la base metálica.
Paso 5.1
Retire la base metálica levantando ligeramente la máquina y extrayendo la base directamente.
Paso 6

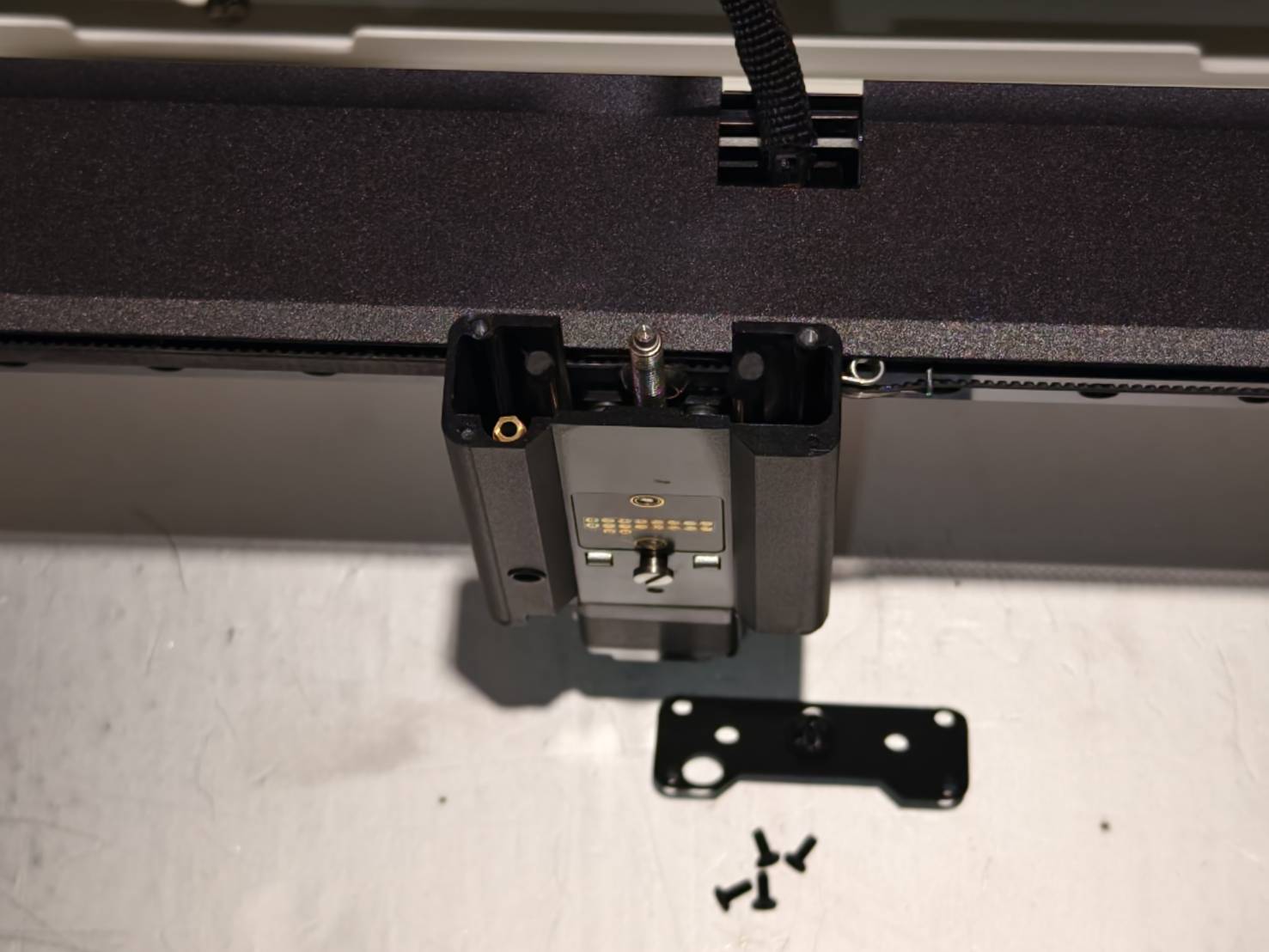

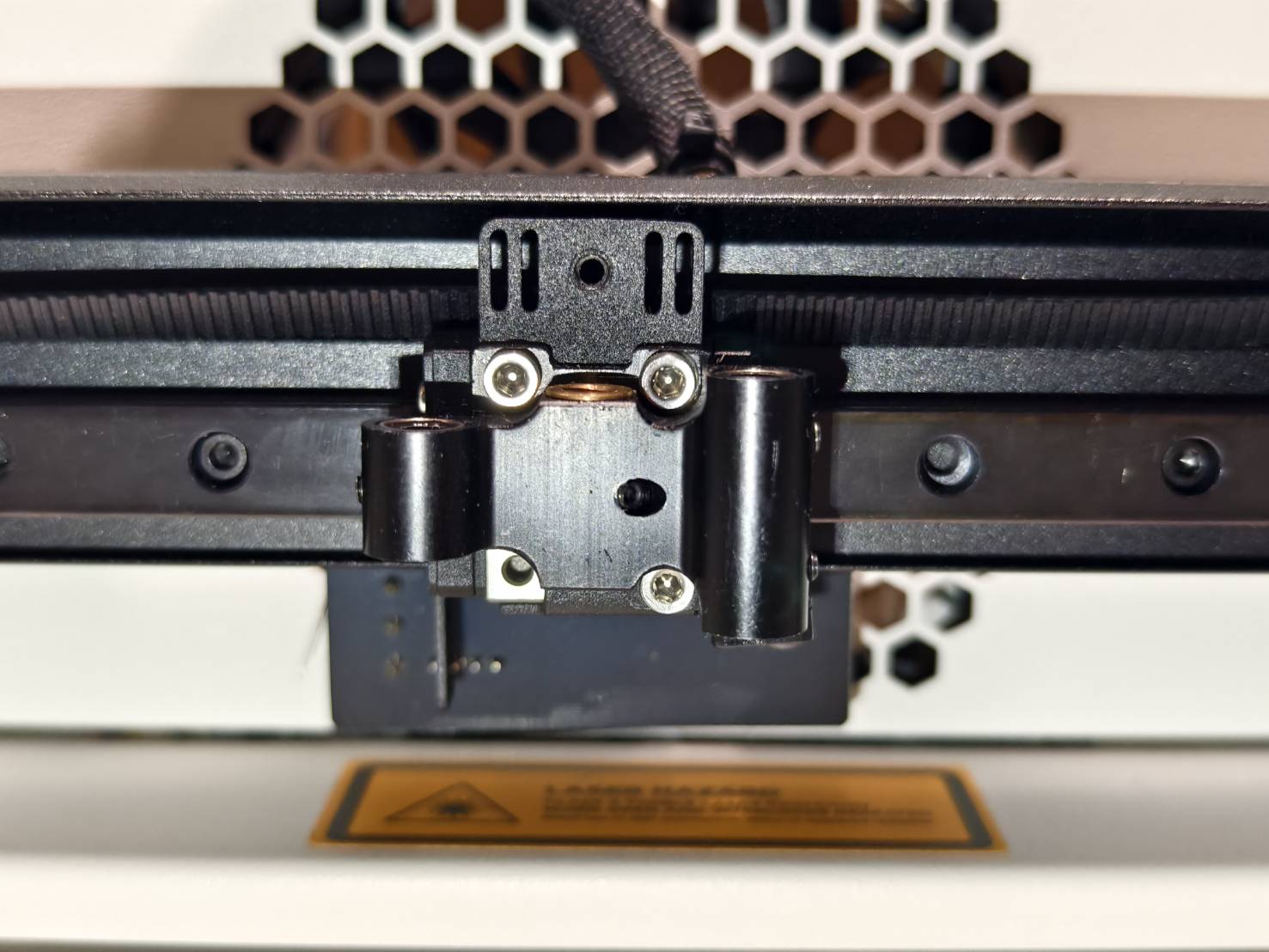

Retire el marco superior del asiento del módulo. (tornillo hexagonal de 1,5 mm × 4 uds.)
Paso 7

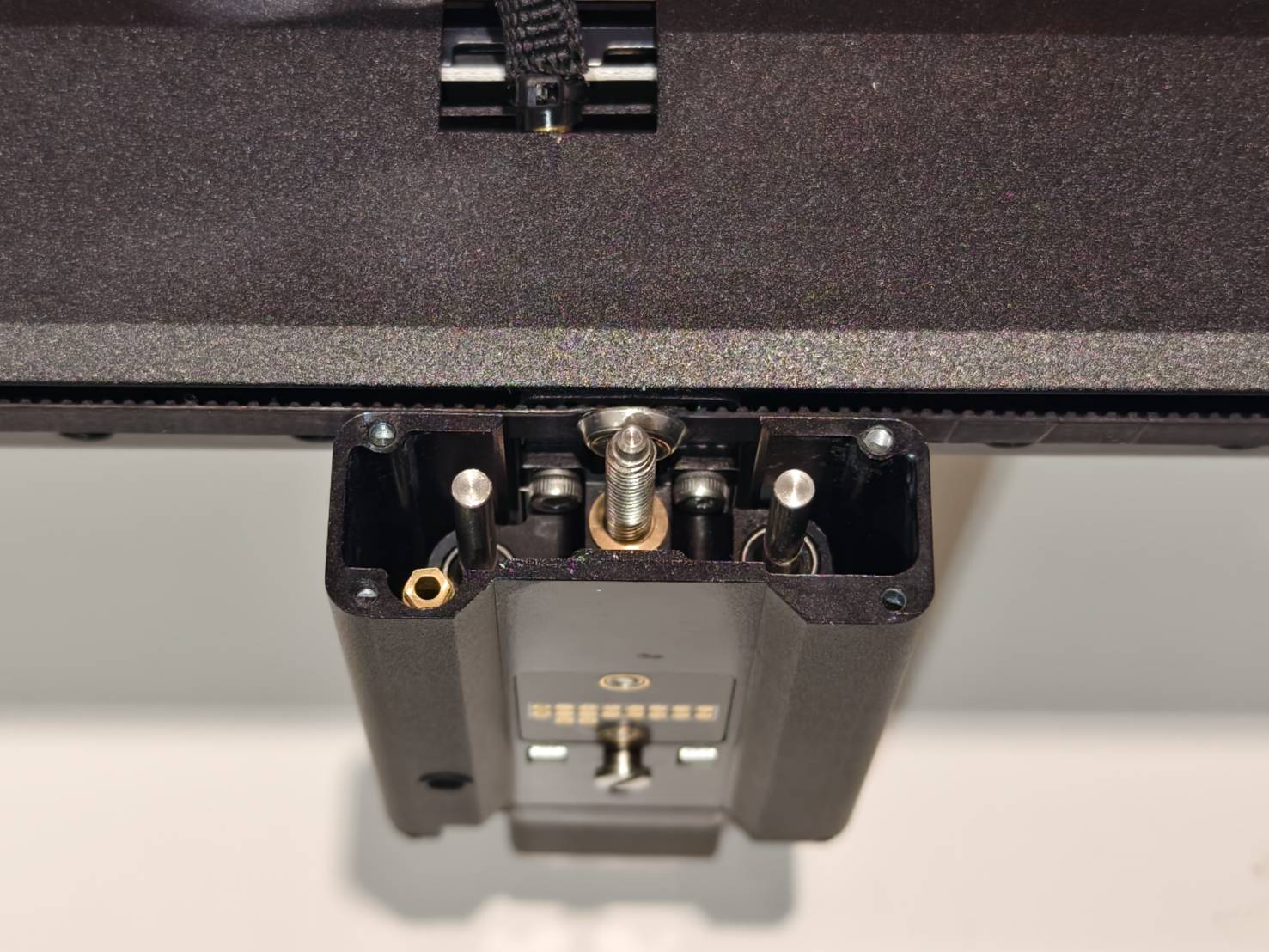

Retire el rodamiento de la parte superior del perno y consérvelo de forma segura para su uso posterior.
(Si su máquina no dispone de este rodamiento, pase directamente al Paso 7.1.)
Paso 7.1

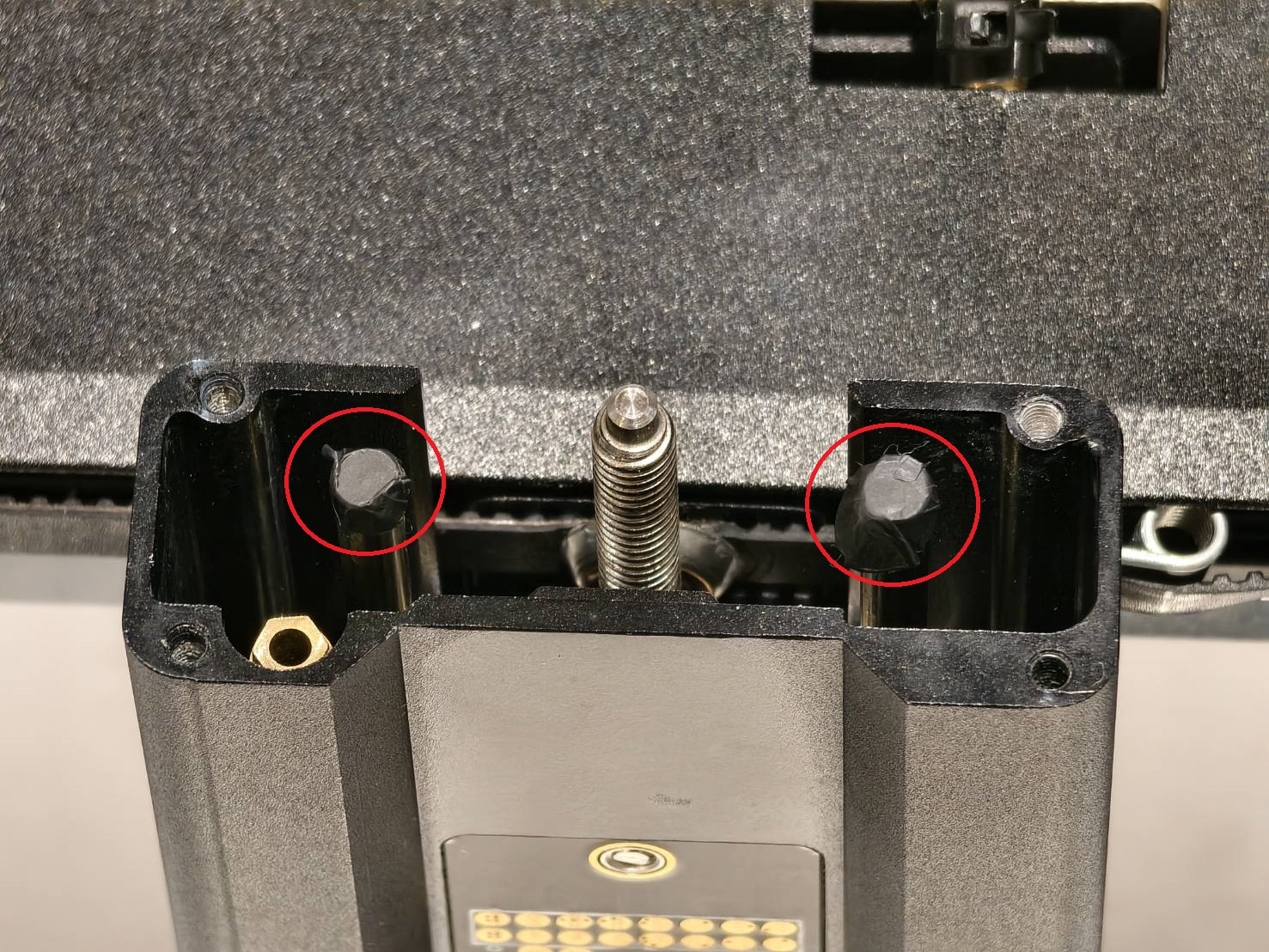

Retire las dos pegatinas negras de la parte superior de los ejes.
Si su máquina no dispone de las pegatinas como se muestra en la imagen siguiente, pase directamente al Paso 8.
Paso 8
Gire el perno central en sentido horario para retirar todo el soporte junto con el motor del eje Z.
Paso 9
Desenrosque el tornillo de la correa. Sujete la correa mientras la desenrosca para evitar que se desprenda.
Paso 10
Retire la correa extrayéndola o córtela si es necesario.
Paso 11
Apague la máquina, desconecte el cable de alimentación y dele la vuelta a la máquina.
Paso 12

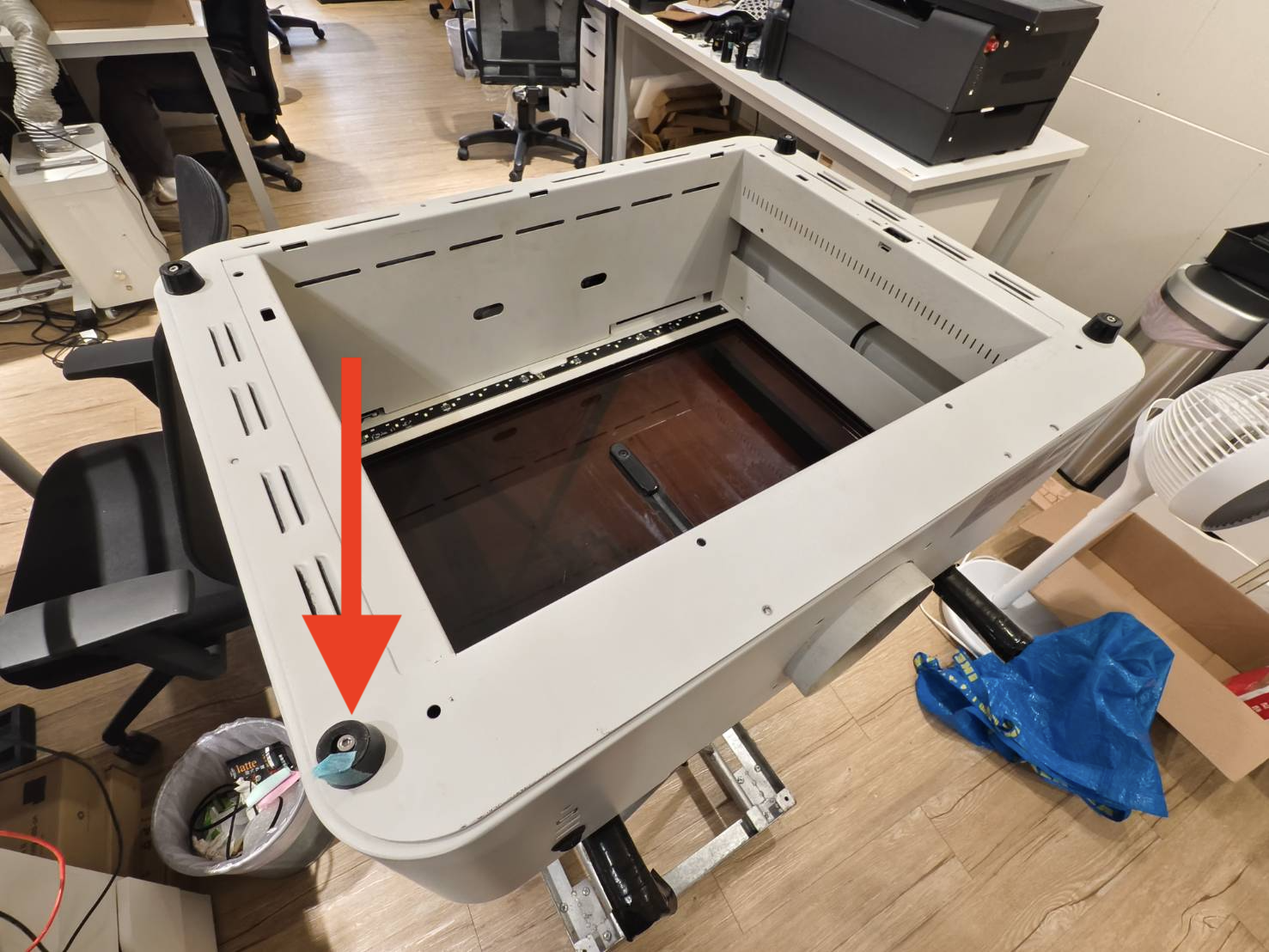

Marque la pata de goma y el tornillo que están cerca del puerto USB.
El propósito de marcar es que el tornillo de esta pata será más corto que los demás y debe estar en la misma posición.
Paso 13

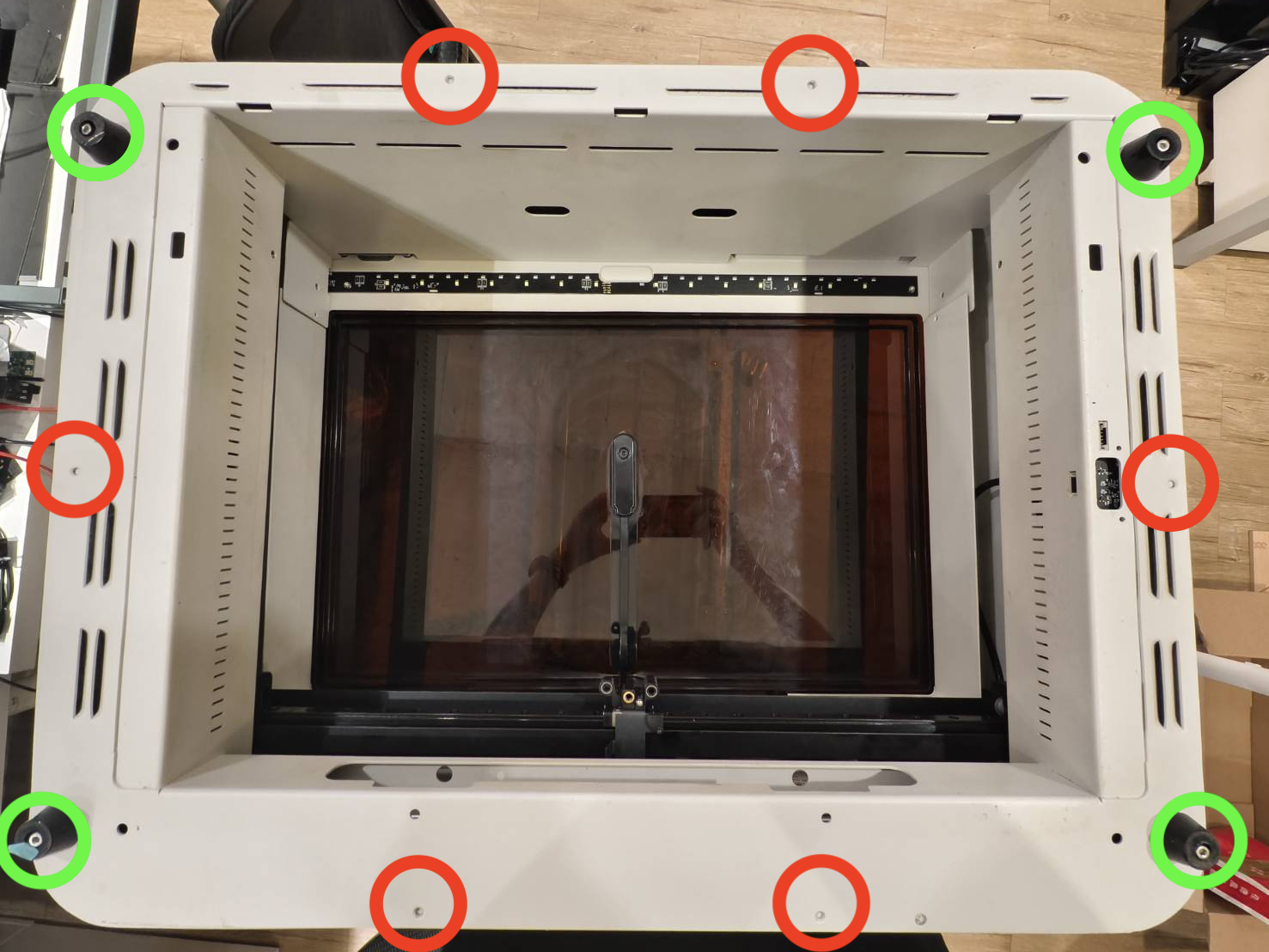

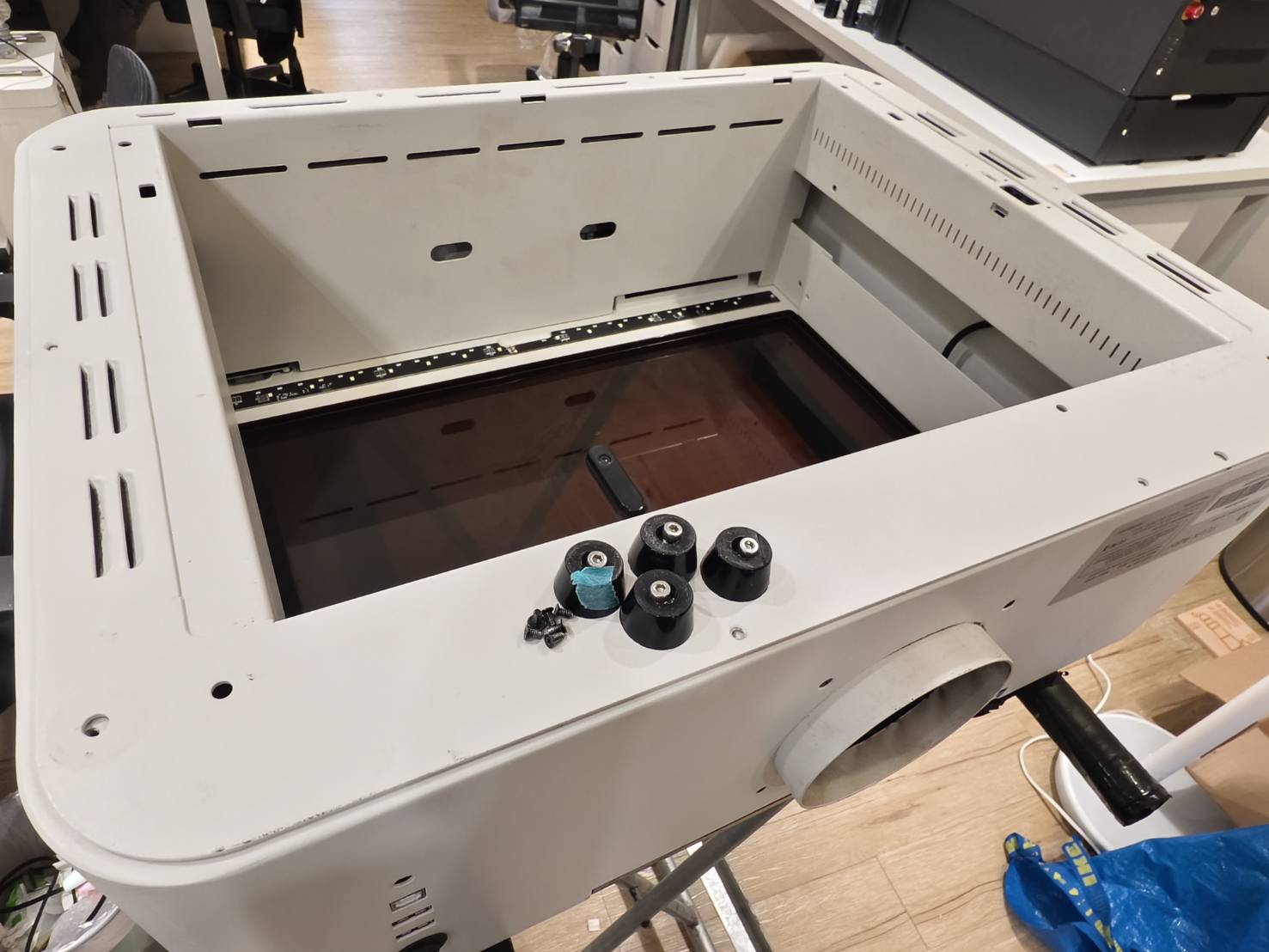

Desenrosque estos tornillos inferiores y retire las patas de goma.
(tornillo T8 x 6 uds. y tornillo hexagonal de 3 mm x 4 uds.)
Paso 14
Voltee la máquina y desenrosque los tornillos laterales (tornillo T8 x 2 uds.)
Paso 15

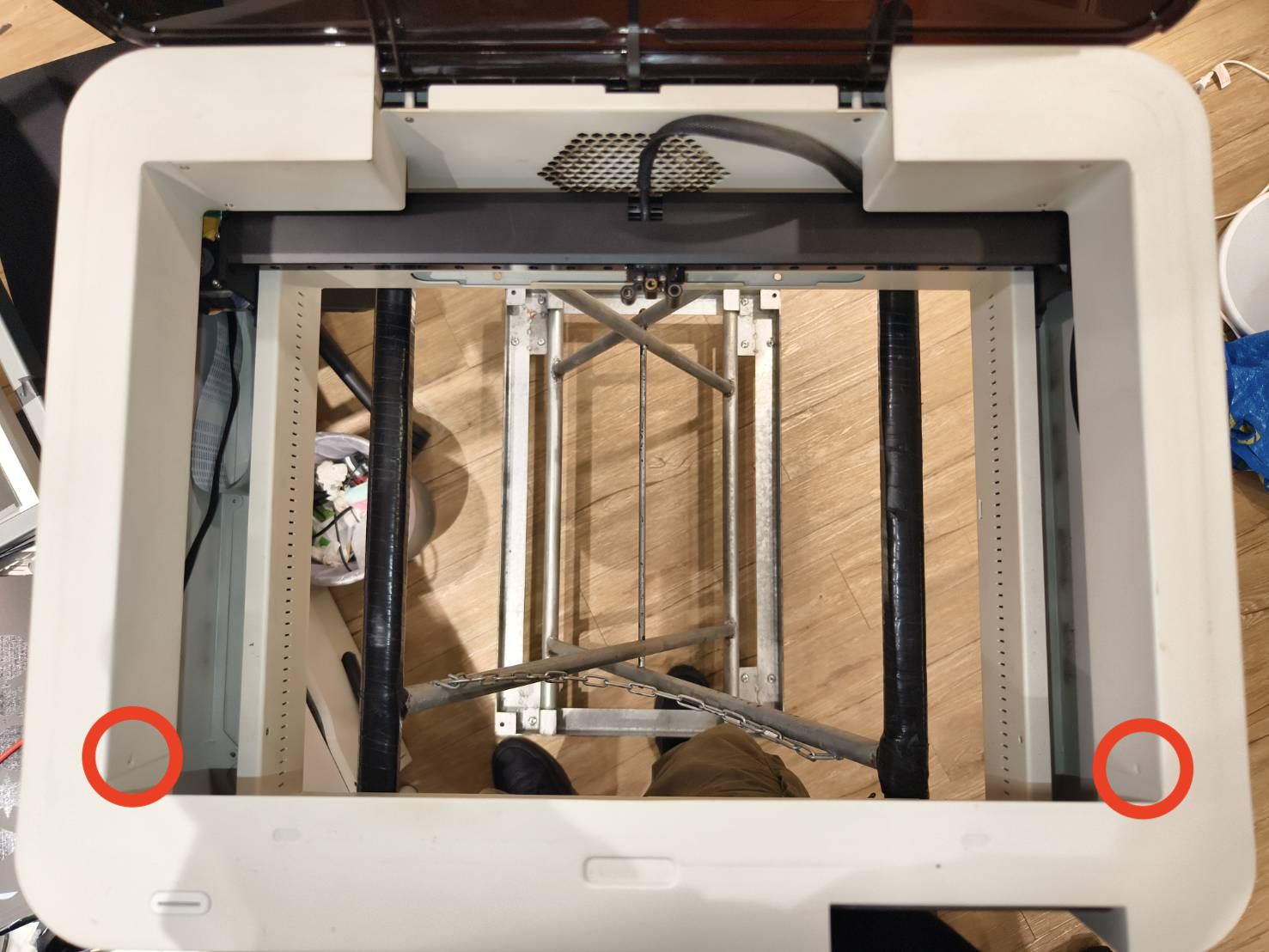

Marque los orificios de los tornillos en ambos lados con el bolígrafo.
El propósito es recordarle que los lados marcados estarán orientados hacia el área de trabajo durante el montaje.
Paso 16

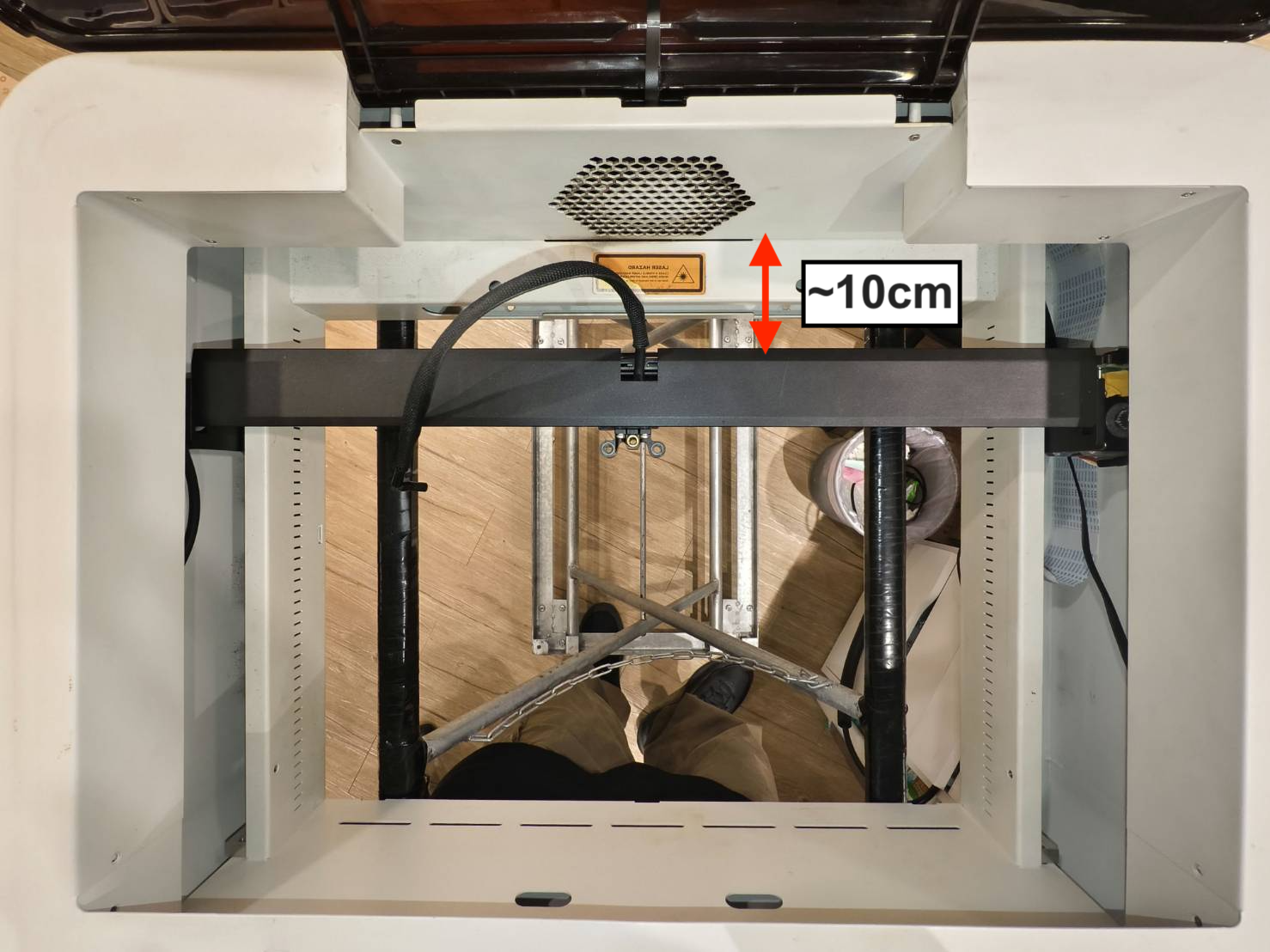

Mueva el soporte del módulo a una posición que tenga una distancia de aproximadamente 10 cm del bastidor.
(El propósito aquí es no bloquear el pórtico del eje X. Si está en la parte más trasera, se bloqueará después de levantarlo y no se podrá acceder al motor del eje X. Si está en el centro, el cable de 38 pines del eje Y podría dañarse)
Paso 17
Levante el bastidor superior con ambas manos y colóquelo sobre los pernos.
(Tenga cuidado de que los cables no queden atrapados entre los bastidores.)

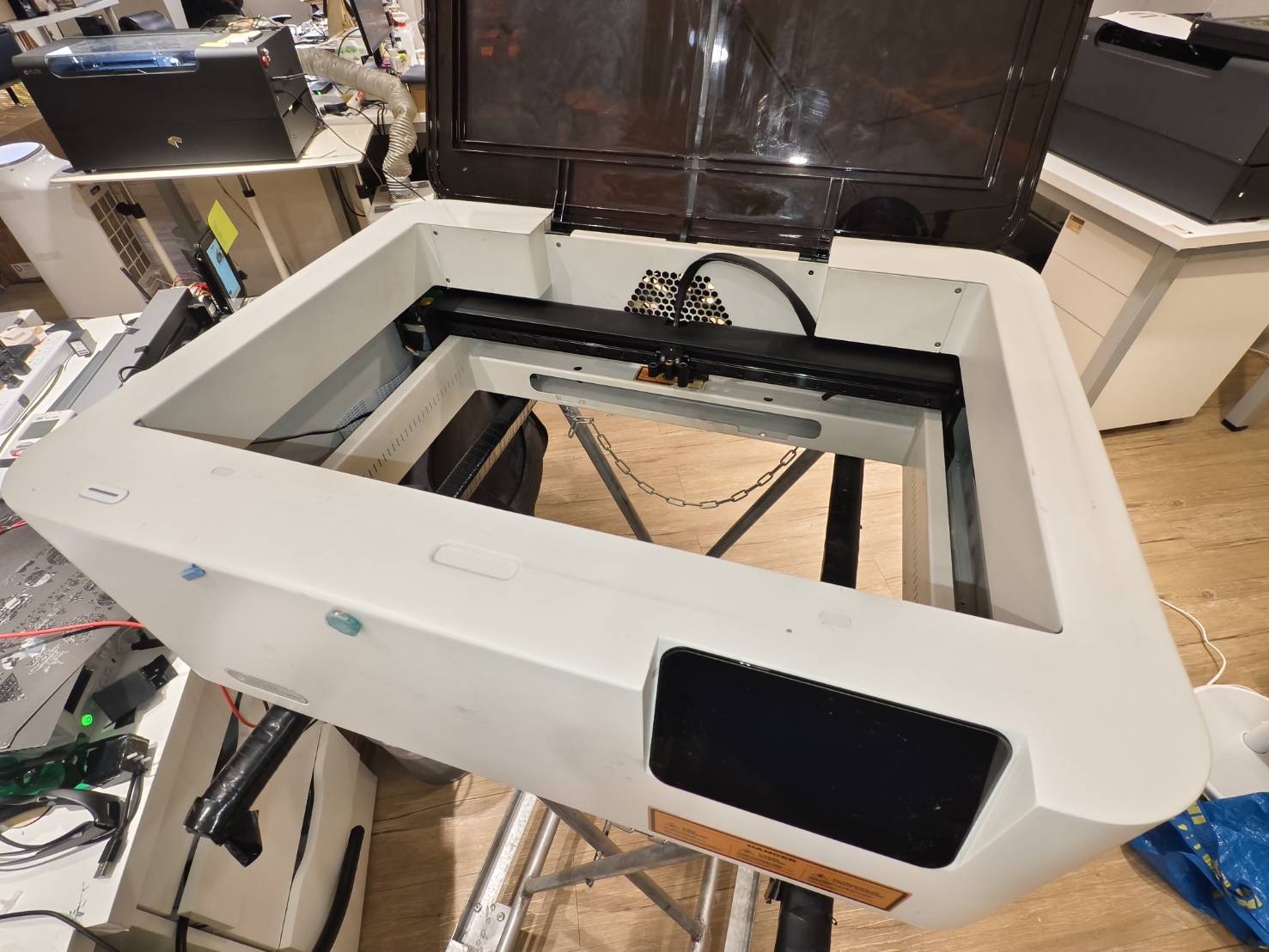

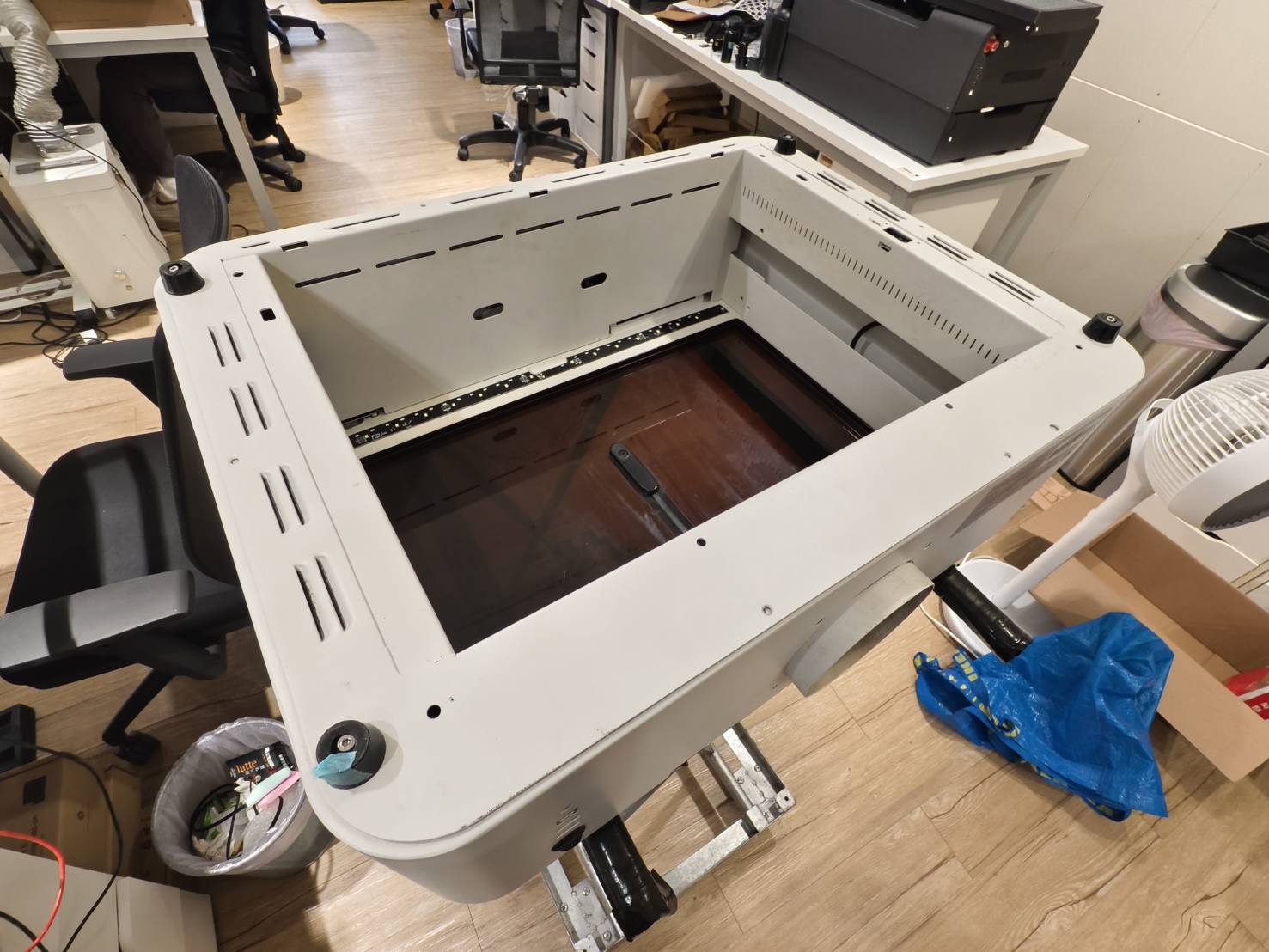

Ejemplo de un bastidor apoyado sobre los pernos:

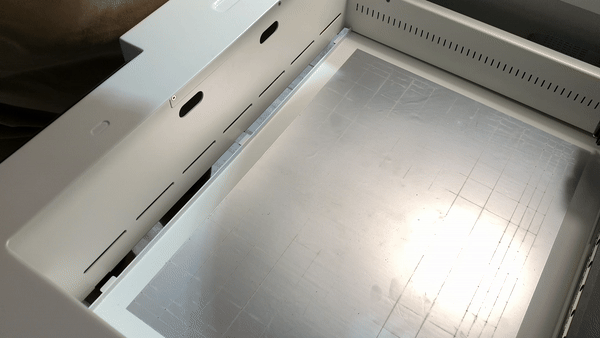

Vídeo de ejemplo de elevación (El vídeo se grabó desde el interior de la máquina):
Paso 18
Retire la rueda blanca del lado derecho. (Hexagonal de 2,5 mm)
Paso 19
Inserte la nueva correa de distribución (tipo bucle) a través de la abertura del lado derecho en el bastidor metálico del eje X, luego pásela por la polea tensora blanca (con los dientes hacia el interior). Empuje el conjunto de polea y correa de vuelta hacia el bastidor metálico y fíjelo con un tornillo para asegurarlo.
Paso 20
Vuelva a atornillar el tornillo de la correa y asegúrese de que la correa esté colocada como se muestra en el vídeo.
El otro lado de la correa debe estar en el interior del eje X.
Paso 21
Pase el otro extremo de la correa por el motor del eje X.
(Utilice la parte posterior de un destornillador para aplicar fuerza sobre la correa y empuje el soporte del asiento del módulo para desplazar la correa. La correa debe enrollarse gradualmente en la polea del motor.)
Paso 22
Compruebe manualmente que el movimiento esté sincronizado y asegúrese de que el lado dentado esté orientado hacia el interior. Si el movimiento no está sincronizado, regrese al Paso 18 para verificar si la instalación se ha realizado correctamente.
Paso 23
Restablezca la posición del bastidor superior.
Tenga en cuenta que los orificios de los tornillos marcados deben estar orientados hacia el área de trabajo.
Restablecimiento del bastidor:
Paso 24
Atornille los tornillos laterales.
Paso 25

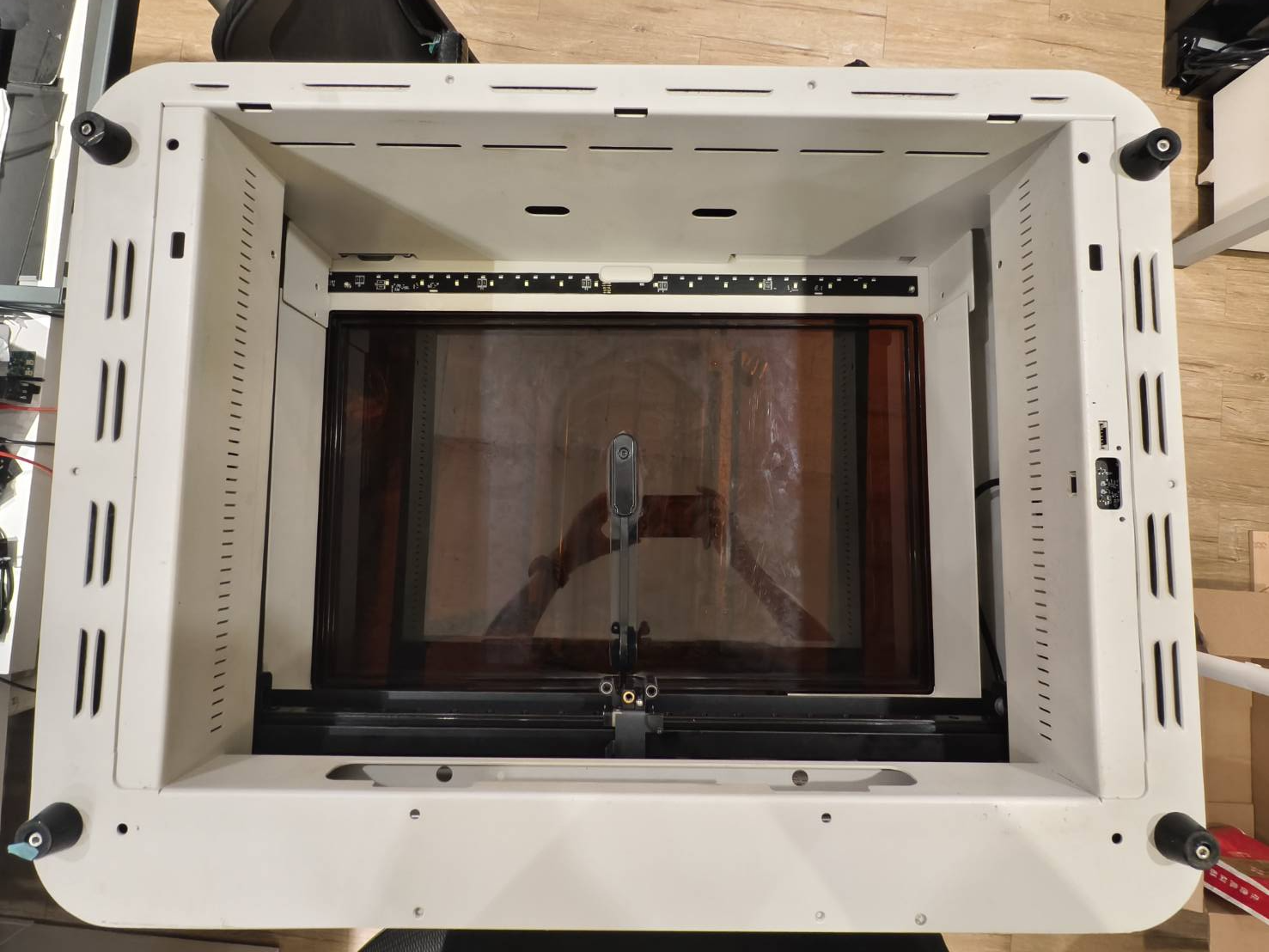

Dé la vuelta a la máquina. Atornille todos los tornillos de la parte inferior.
Tenga en cuenta que la pata y el tornillo marcados deberán estar en una posición cercana a los puertos USB.
Sugerencia:
Es mejor no apretar completamente los tornillos al principio, ya que algunos tornillos podrían estar desalineados y no permitir su inserción. Por lo tanto, se recomienda apretar todos los tornillos después de que todos estén instalados.
Paso 26
Dé la vuelta a la máquina. Mueva el asiento del módulo para comprobar si se puede mover libremente.
|
|
Paso 27
Intente aflojar el tornillo de la pata de goma cercano a los puertos USB y pruebe a mover el asiento del módulo de nuevo.
Paso 28
Sujete el soporte en su lugar y gire el perno del centro en sentido antihorario para instalar el soporte con el motor del eje Z.
Paso 29
Aplique las pegatinas negras en la parte superior de los ejes. Si las pegatinas no están disponibles, omita este paso ya que son opcionales.
Paso 29.1
Instale el rodamiento en la parte superior del perno. Si no dispone de este rodamiento, omita este paso.
Paso 30

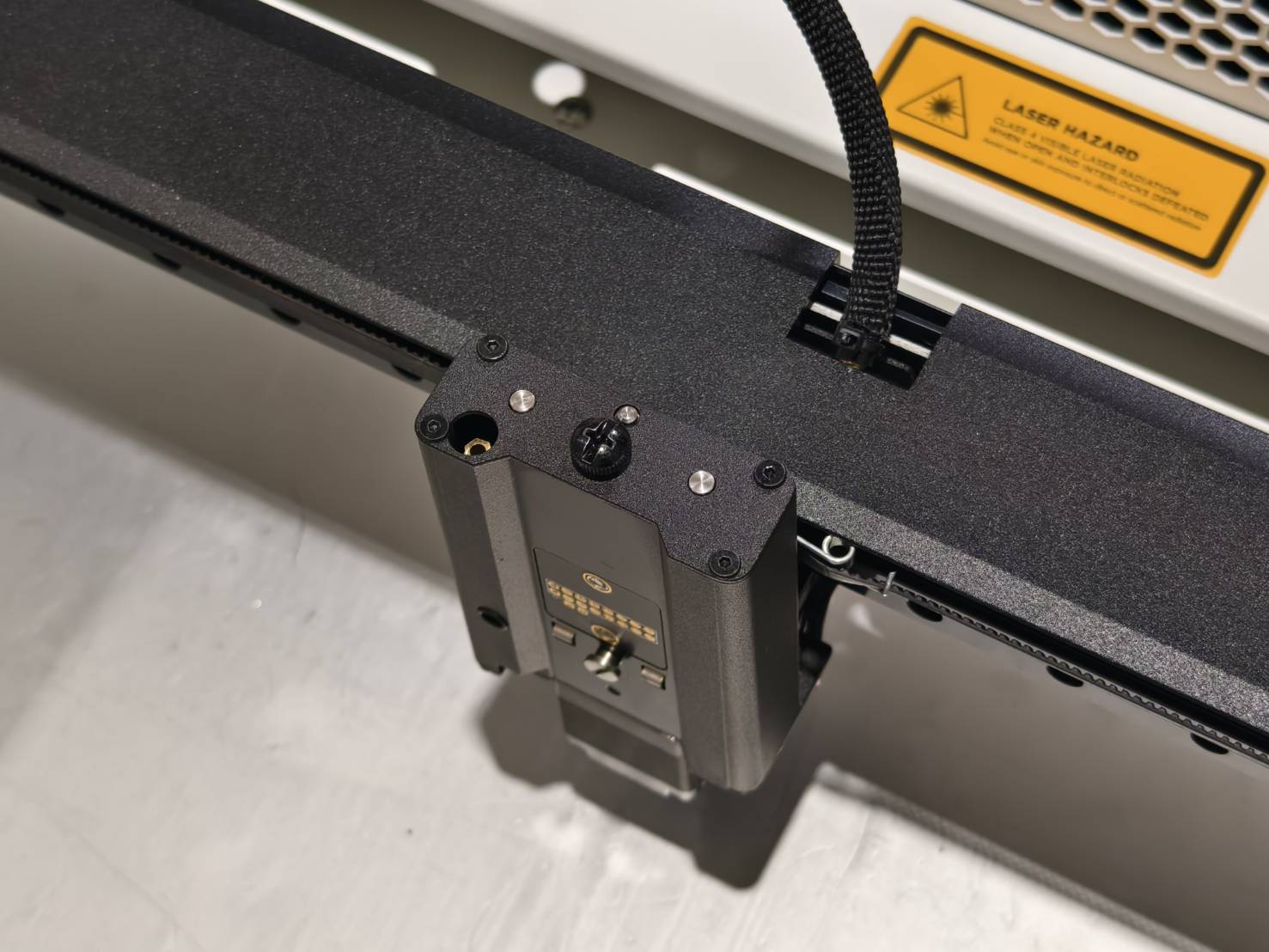

Vuelva a instalar el marco superior del asiento del módulo. (Tornillo hexagonal de 1,5 mm * 4 uds.)
Paso 31
Coloque la base sobre una mesa, asegurándose de que las espigas sobresalgan ligeramente de la superficie de la mesa.
Paso 31.1
Levante la máquina en un ligero ángulo para alinear las mortajas del extremo frontal de la máquina con las espigas de la base. Inserte las espigas y, a continuación, coloque la máquina sobre la superficie de la mesa.
Paso 31.2
Vuelva a atornillar estos tornillos para fijar la base.
Paso 32
Vuelva a instalar la manguera de aire.
Paso 33
Vuelva a instalar el resorte en la correa del eje X.
Paso 34
Vuelva a conectar estos cables.
