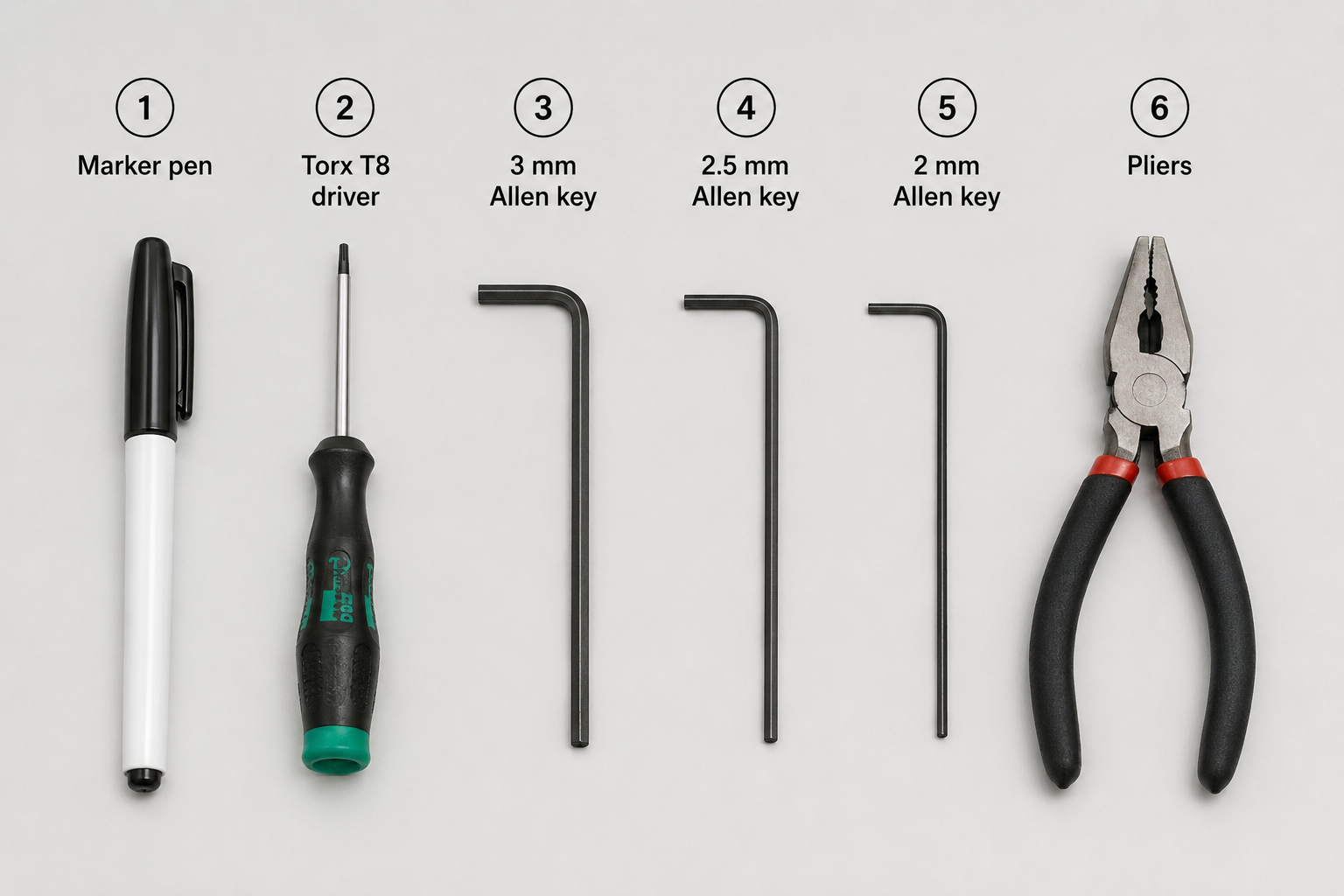

Herramientas
| 1 | Rotulador |
| 2 | Destornillador Torx T8 |
| 3 | Llave Allen de 3 mm |
| 4 | Llave Allen de 2,5 mm |
| 5 | Llave Allen de 2 mm |
| 6 | Alicates |
Paso 1
Apague la máquina y desconecte el cable de alimentación.
Voltee la máquina para ver la parte inferior.
Paso 2

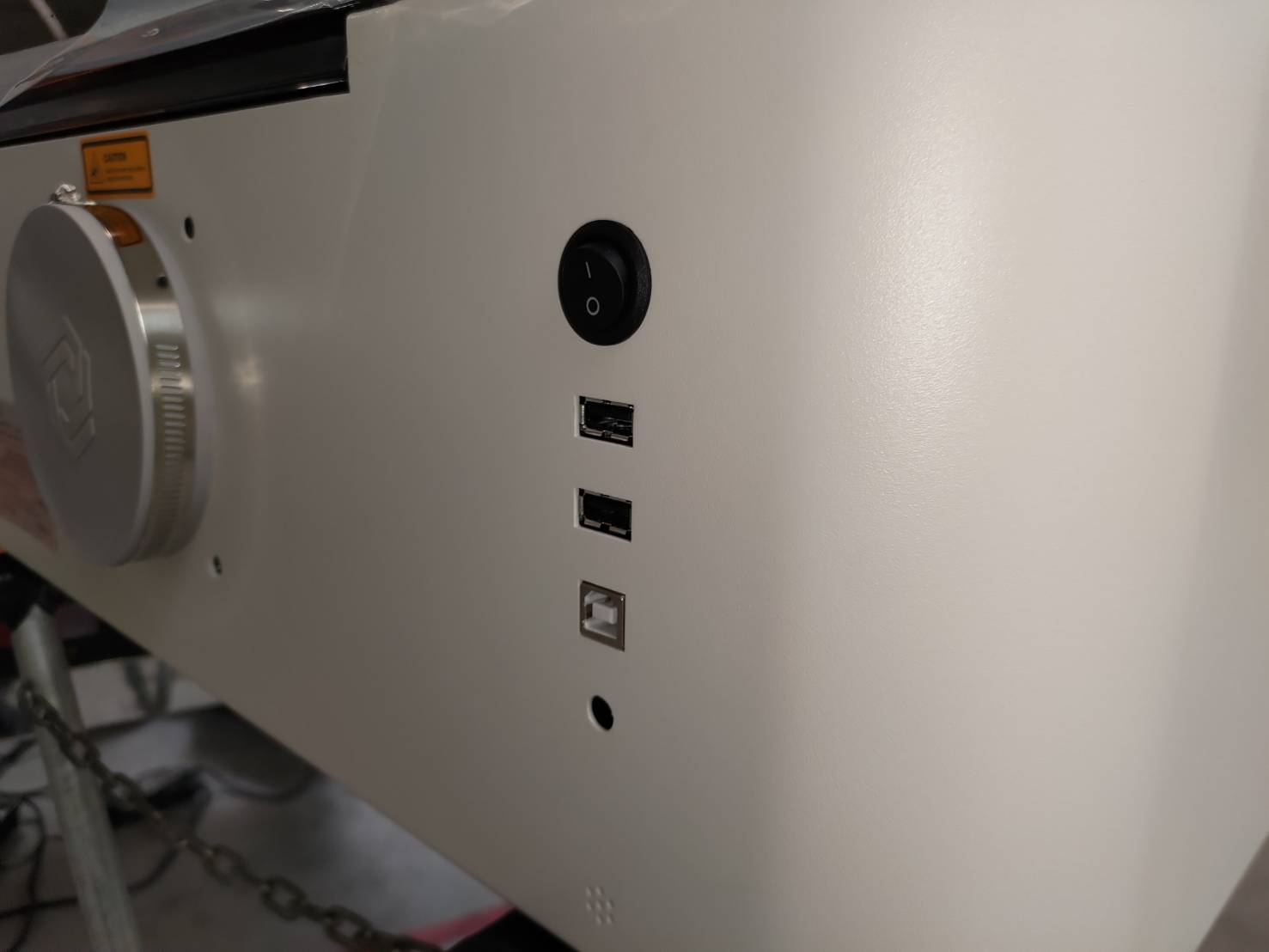

Marque la pata de goma y el tornillo que están cerca del puerto USB.
El propósito de marcar es que el tornillo de esta pata será más corto que los demás y debe estar en la misma posición.
Paso 3
Desatornille estos tornillos inferiores.
(Tornillo T8 x 6 uds. y tornillo hexagonal de 3 mm x 4 uds.)
Paso 4
Dé la vuelta a la máquina y retire los tornillos laterales. (Tornillo T8 x 2 uds.)
Paso 5

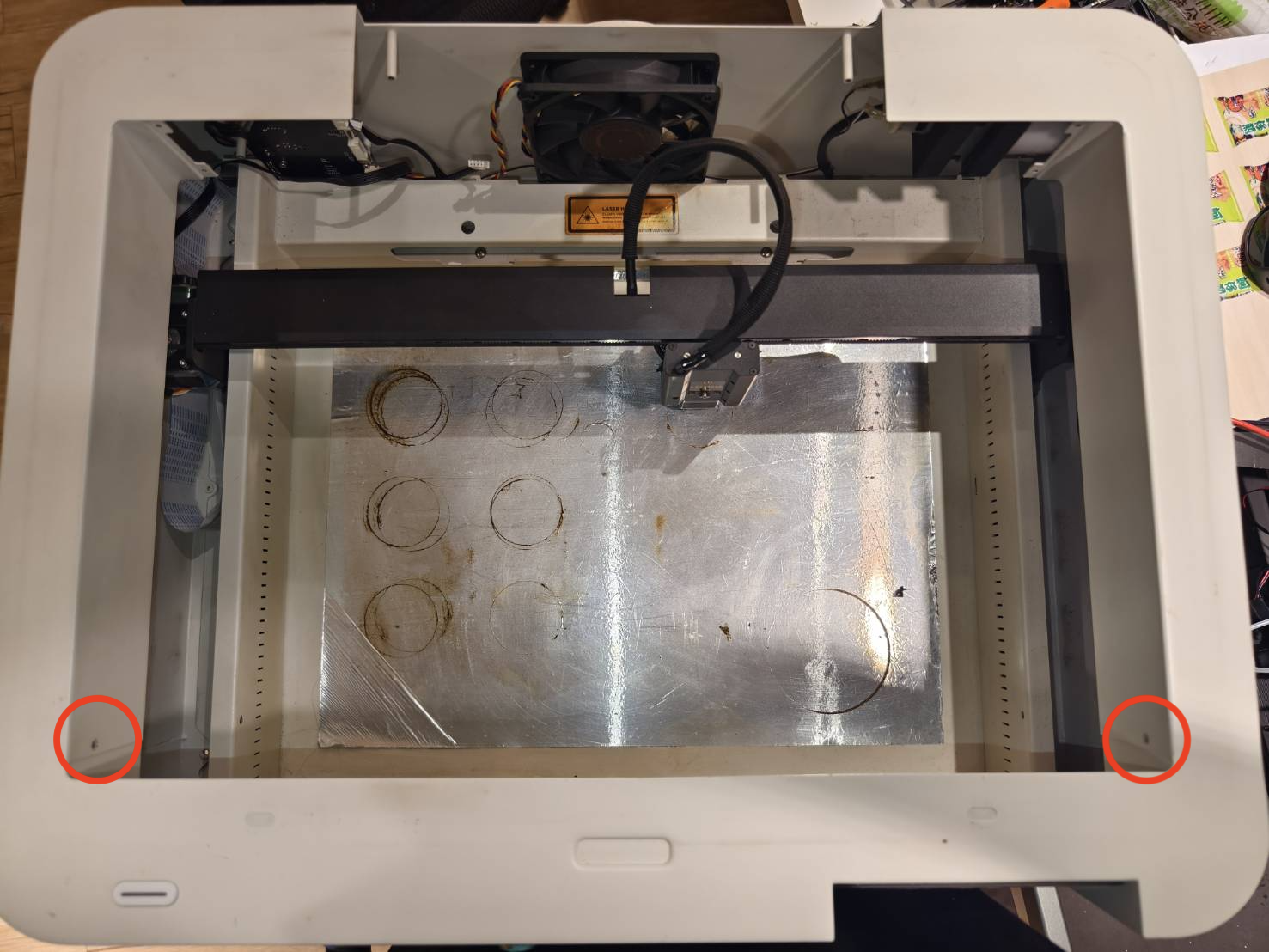

Marque los orificios de los tornillos en ambos lados con el bolígrafo.
Este marcado ayuda a garantizar la orientación correcta durante el reensamblaje. Los lados marcados deben orientarse hacia el área de trabajo.
Paso 6

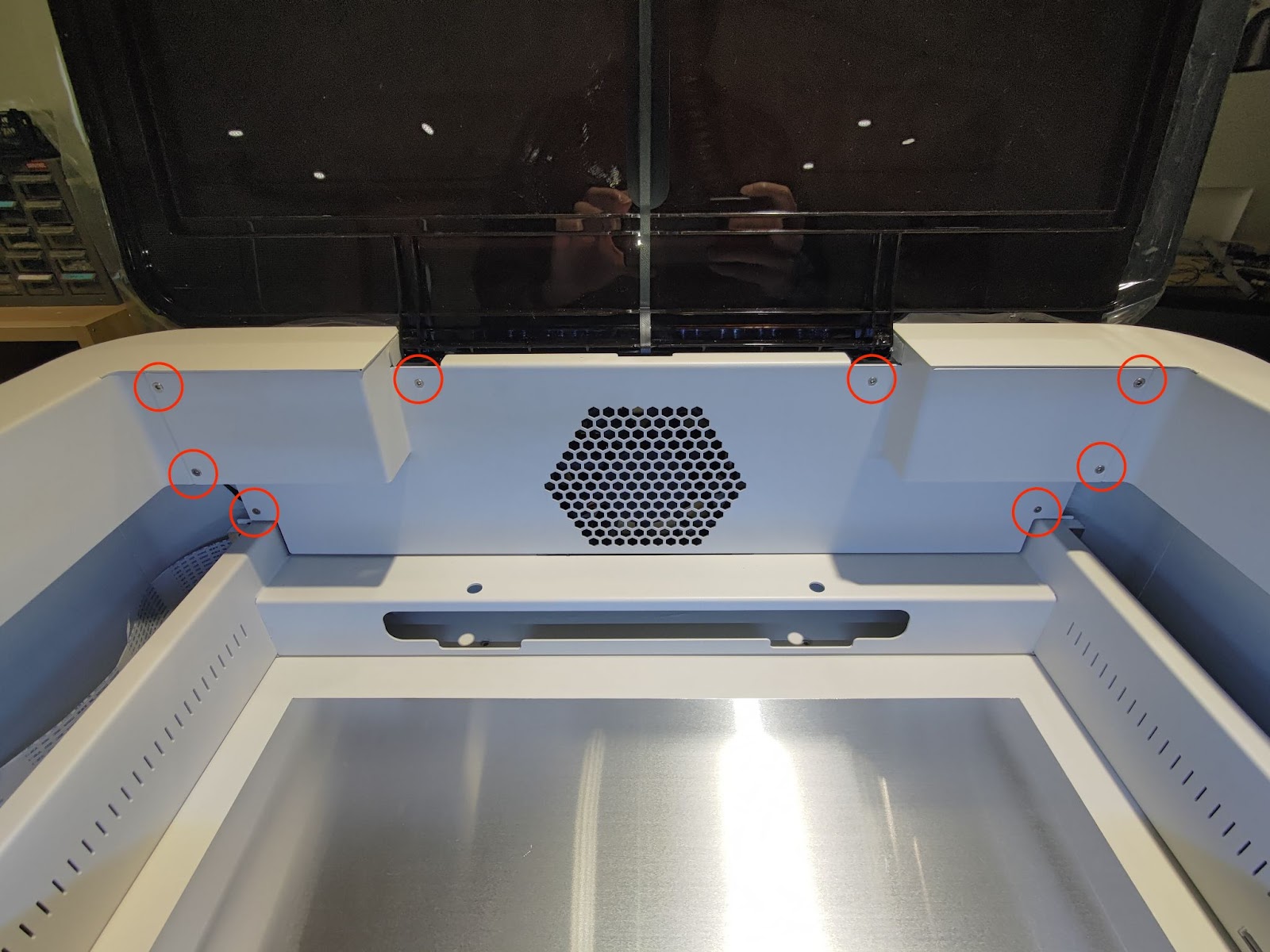

Retire los tornillos. Tornillo T8 x 8 uds. (La placa y la cubierta de la puerta están conectadas.)
Paso 7

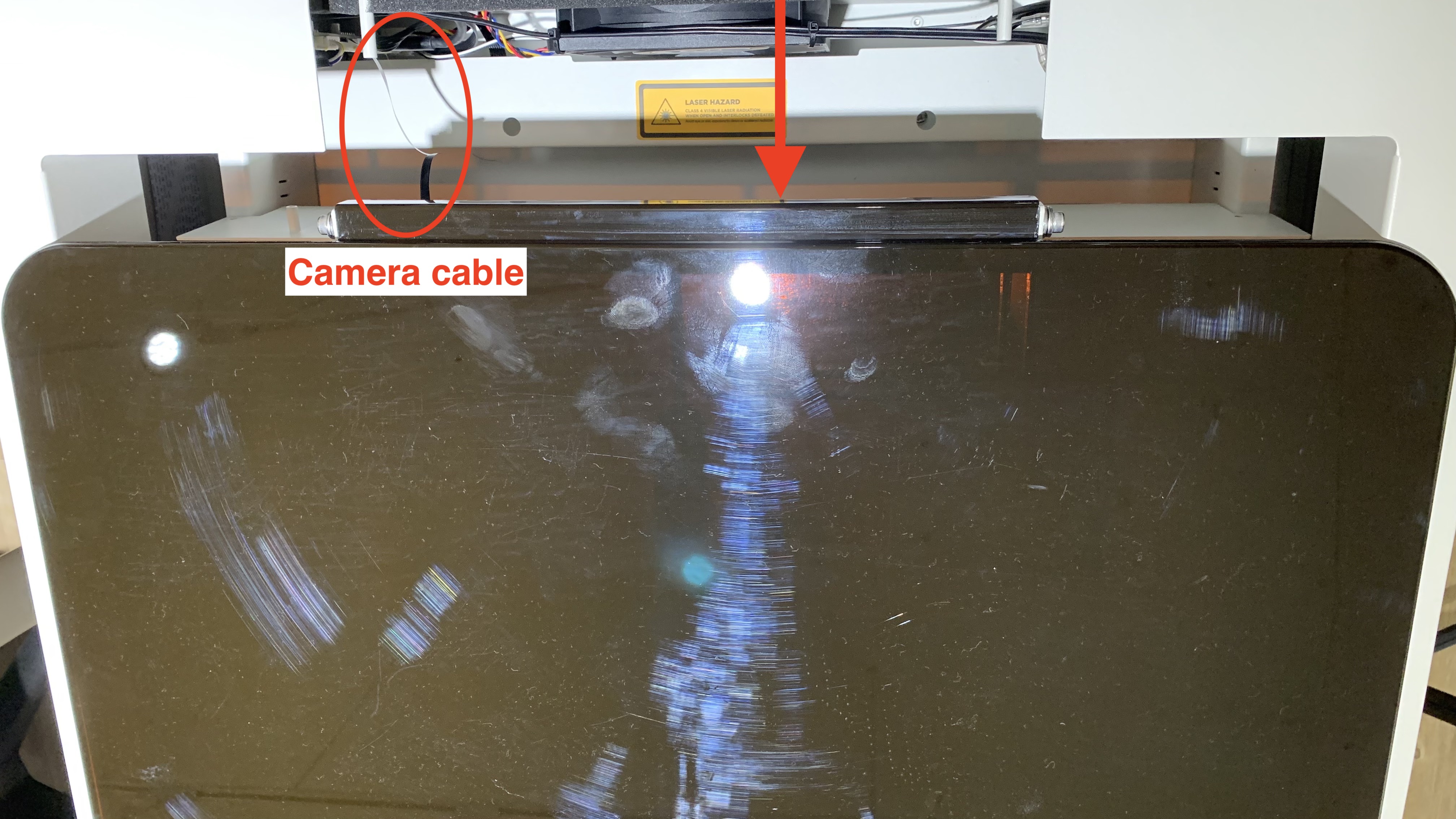

Desplace la placa y la cubierta de la puerta ligeramente hacia adelante.
Paso 8
Retire el cable del motor del eje Y. (Es más fácil retirar el cable de la cámara después de retirar este cable.)
Paso 9
Retire el cable de la cámara.
Tenga en cuenta que hay una pinza que bloquea el cable. Abra la pinza para retirar el cable de la cámara.

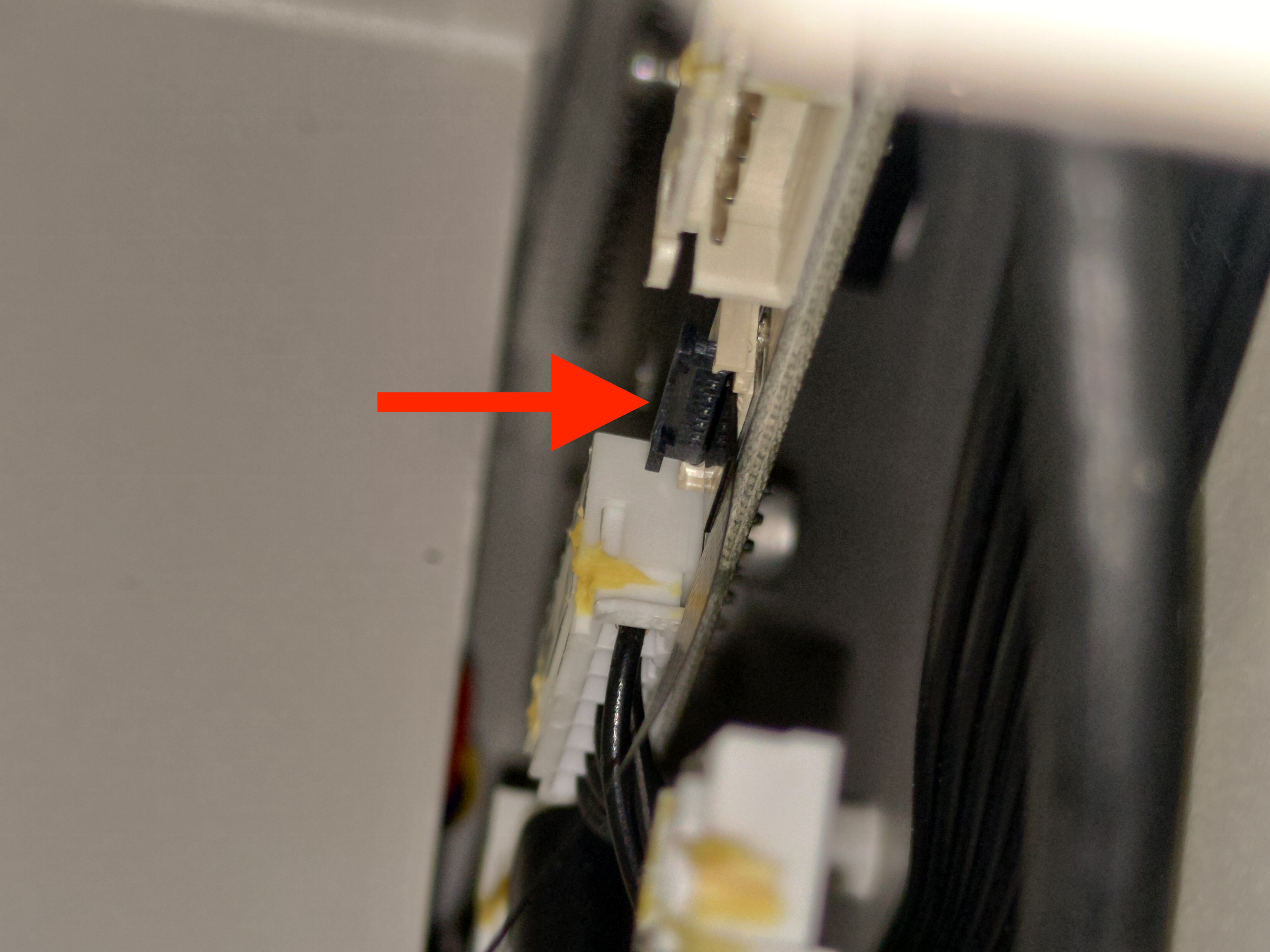

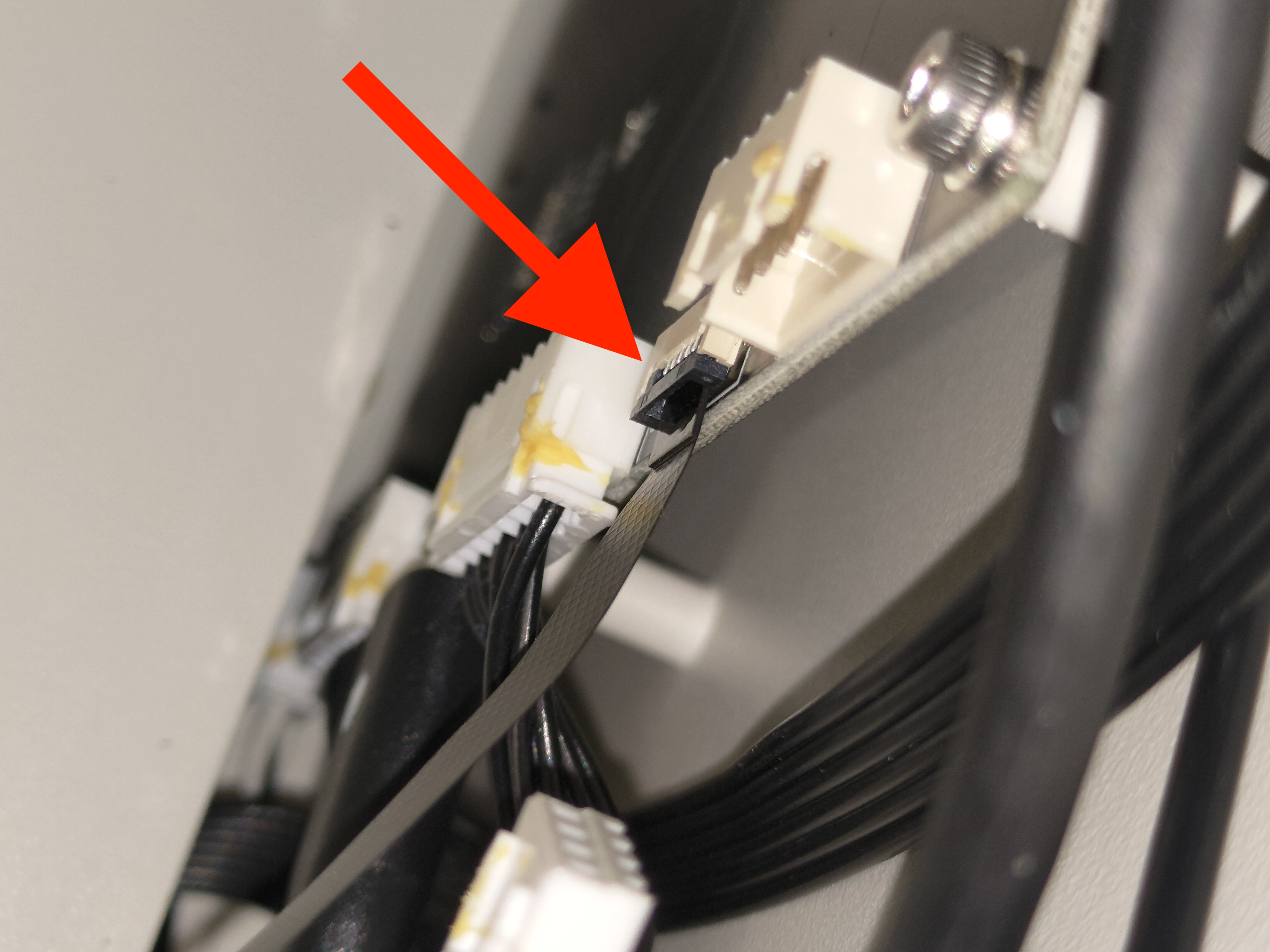

Pinza bloqueada:
Pinza desbloqueada:

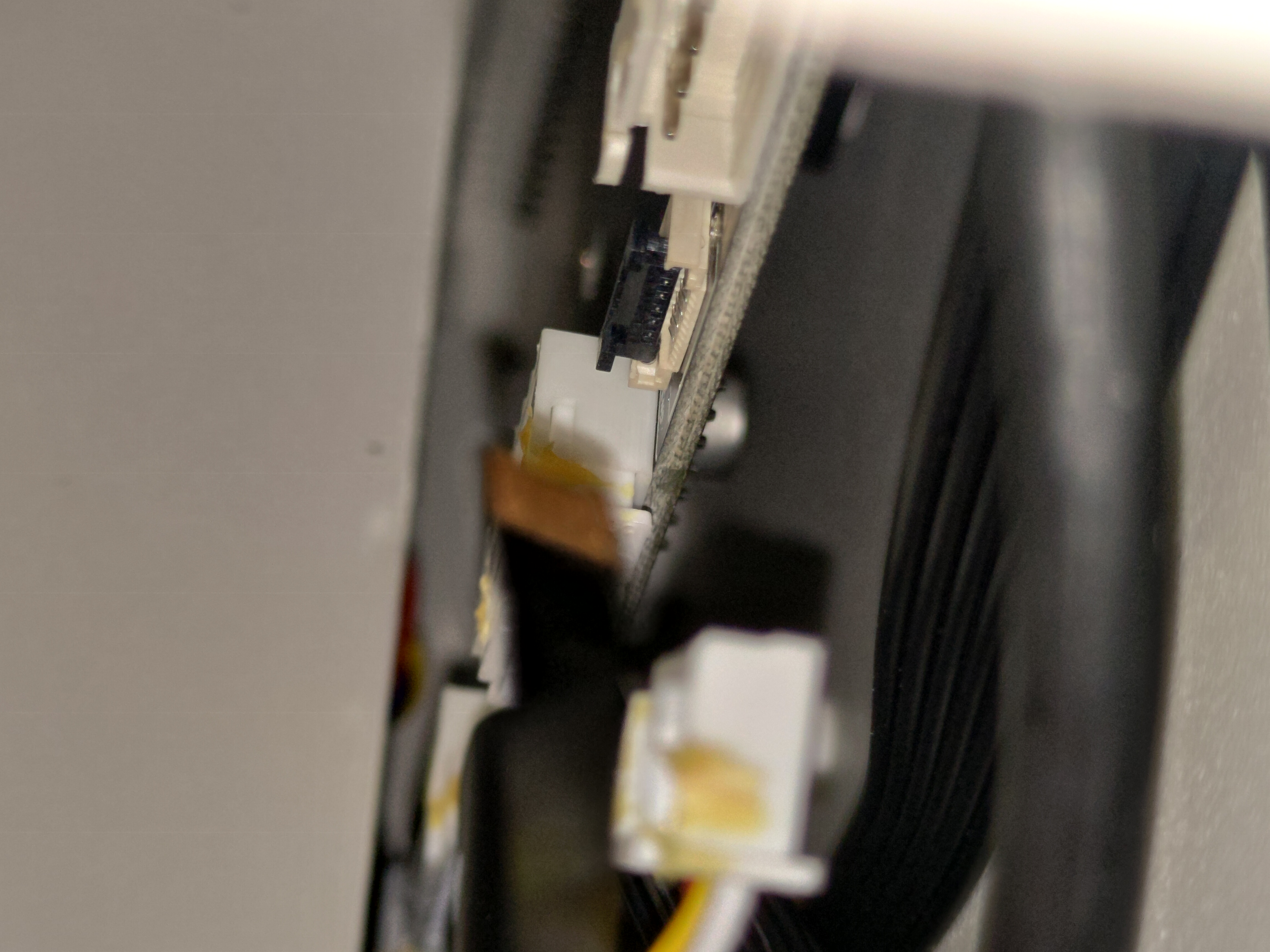

Extraiga el cable:
Paso 10

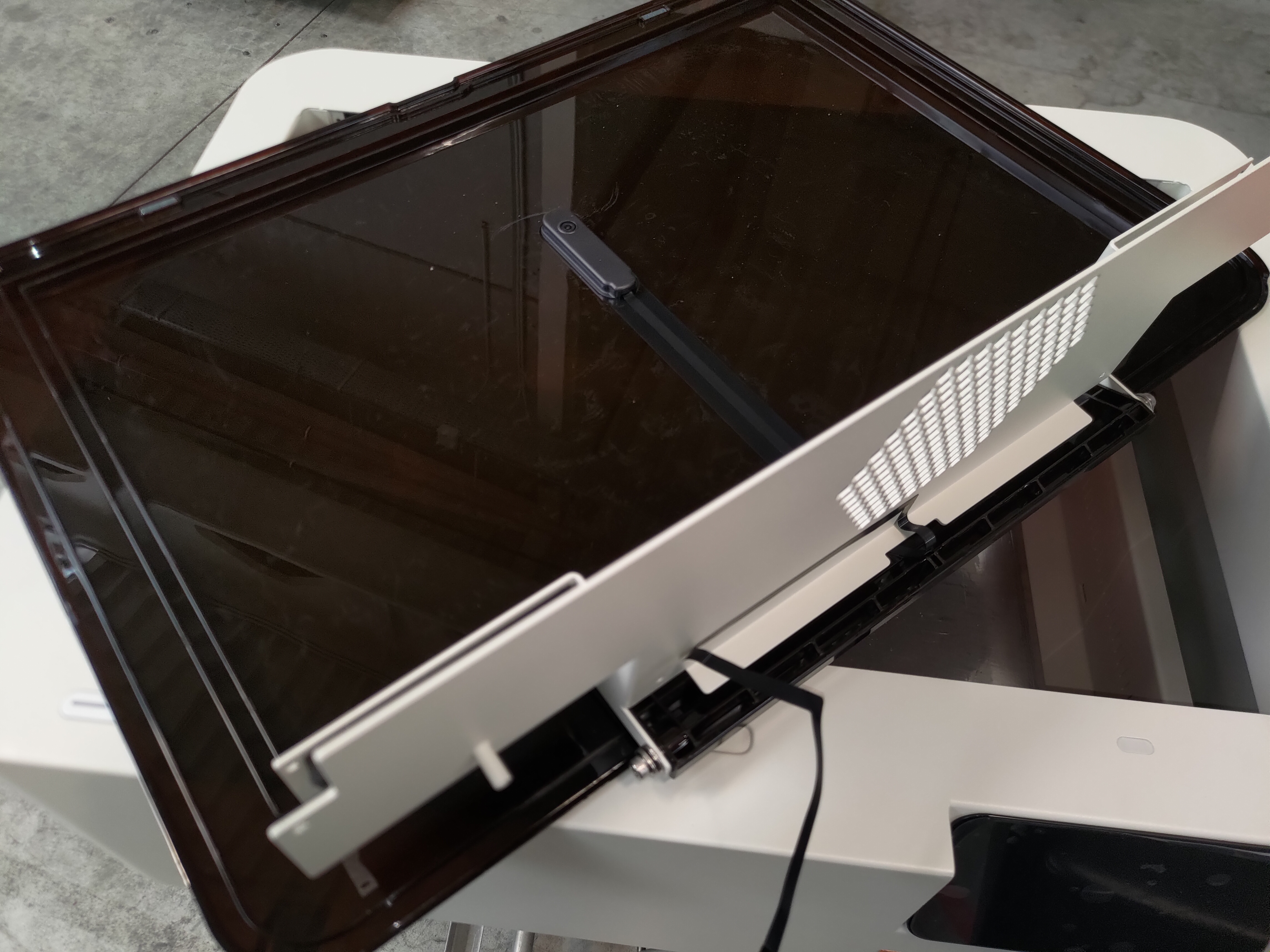

Retire la placa y la cubierta de la puerta.
Paso 11

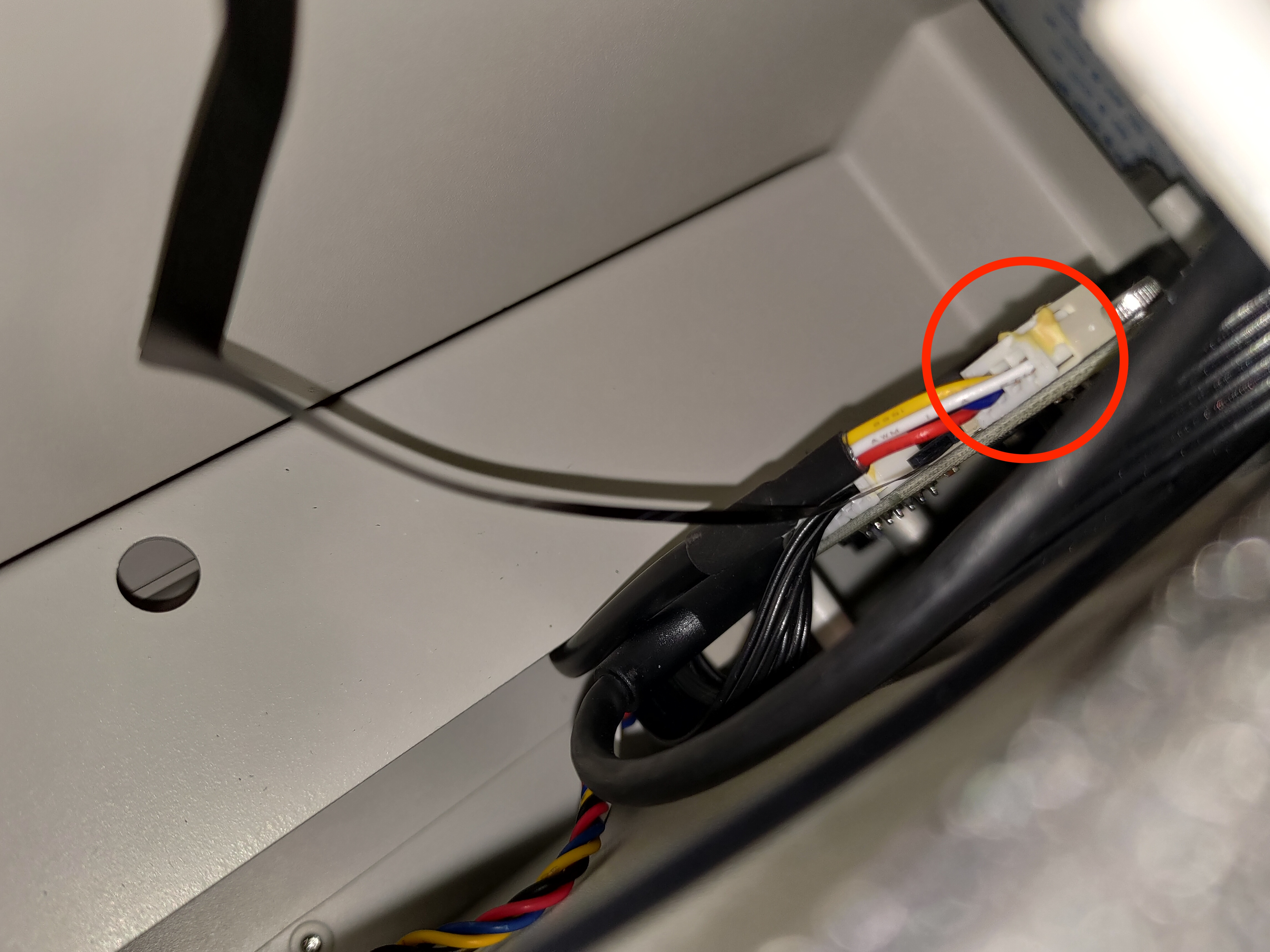

Desconecte el cable de 7 pines.
Paso 12
Levante la parte posterior del chasis superior y apóyelo sobre el chasis inferior.
Paso 13
Localice el eje Y y separe el acoplador y el eje. (Tornillo hexagonal de 2mm x 4 uds.)
Paso 14
Afloje el soporte del raíl y desplácelo a un lado. (Tornillo hexagonal de 3mm x 3 uds.)
(Este soporte bloqueará un tornillo del motor del eje Y.)
Paso 15
Retire el motor del eje Y del sistema. (Tornillos hexagonales de 2,5mm x 4 uds.)
Paso 16
Retire el acoplador del motor del eje Y.
(Utilice unos alicates si el acoplador está atascado en el eje del motor del eje Y.)
Paso 17
Fije el acoplador al eje del nuevo motor del eje Y. (Tornillos hexagonales de 2,0mm x 2 uds.)
Paso 18
Instale el nuevo motor del eje Y. (Tornillos hexagonales de 2,5mm x 4 uds.)
Paso 19
Fije el acoplador al eje largo. (Tornillos hexagonales de 2,0 mm x 2 uds.)
Paso 20
Atornille el soporte del raíl. (Tornillo hexagonal de 3 mm x 3 uds.)
Paso 21
Monte la correa en la polea.
(Puede utilizar la parte posterior de un destornillador o el dedo para guiar la correa hacia la polea mientras mueve lentamente el cabezal láser. La correa debe enrollarse gradualmente en la polea del motor.)
Paso 22
Vuelva a colocar el chasis superior en la configuración original. Asegúrese de que ambos cables, el cable de 7 pines y el cable del nuevo motor del eje Y, estén dirigidos hacia arriba.
Mueva suavemente el cabezal láser y compruebe si se mueve con fluidez, especialmente en el eje Y.
Si no es así, levante de nuevo la parte trasera (Paso 12) y compruebe la correa del eje Y o el acoplador desde Paso 18 to Paso 21.
Paso 23
Vuelva a instalar los tornillos laterales (tornillo T8 x 2 uds.). Asegúrese de que el lado marcado esté dentro del área de trabajo.
Paso 24
Dé la vuelta a la máquina. Atornille todos los tornillos de la parte inferior.
Tenga en cuenta que el pie de goma marcado y el tornillo más corto deben reinstalarse cerca de los puertos USB.
Sugerencia:
Es mejor no apretar completamente los tornillos al principio, ya que algunos tornillos podrían estar desalineados y no poder apretarse o insertarse correctamente en los orificios roscados. Por lo tanto, se recomienda apretar todos los tornillos después de que todos estén instalados.
Paso 25

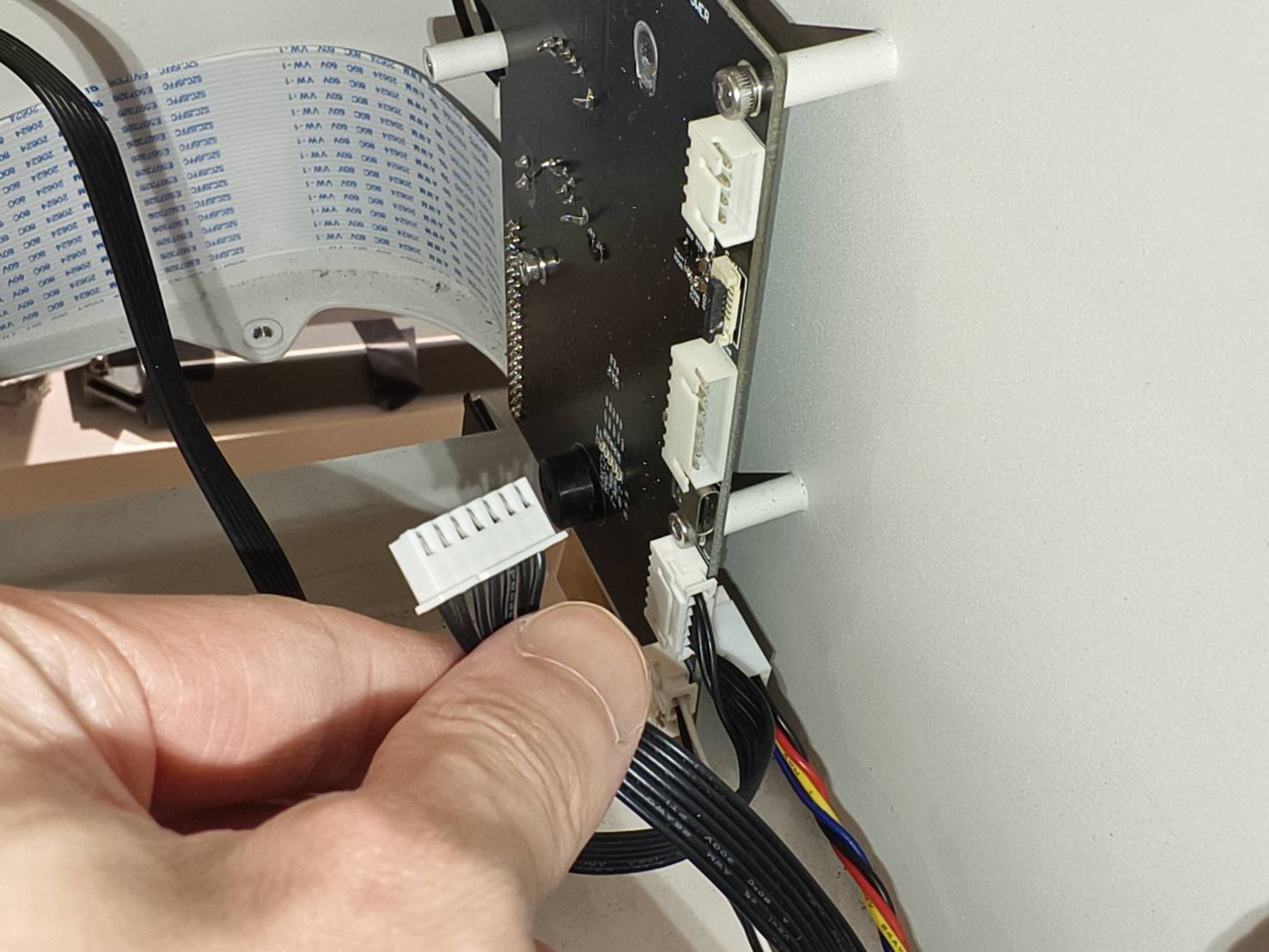

Dé la vuelta a la máquina y vuelva a conectar el cable de 7 pines a la placa base.
Paso 26

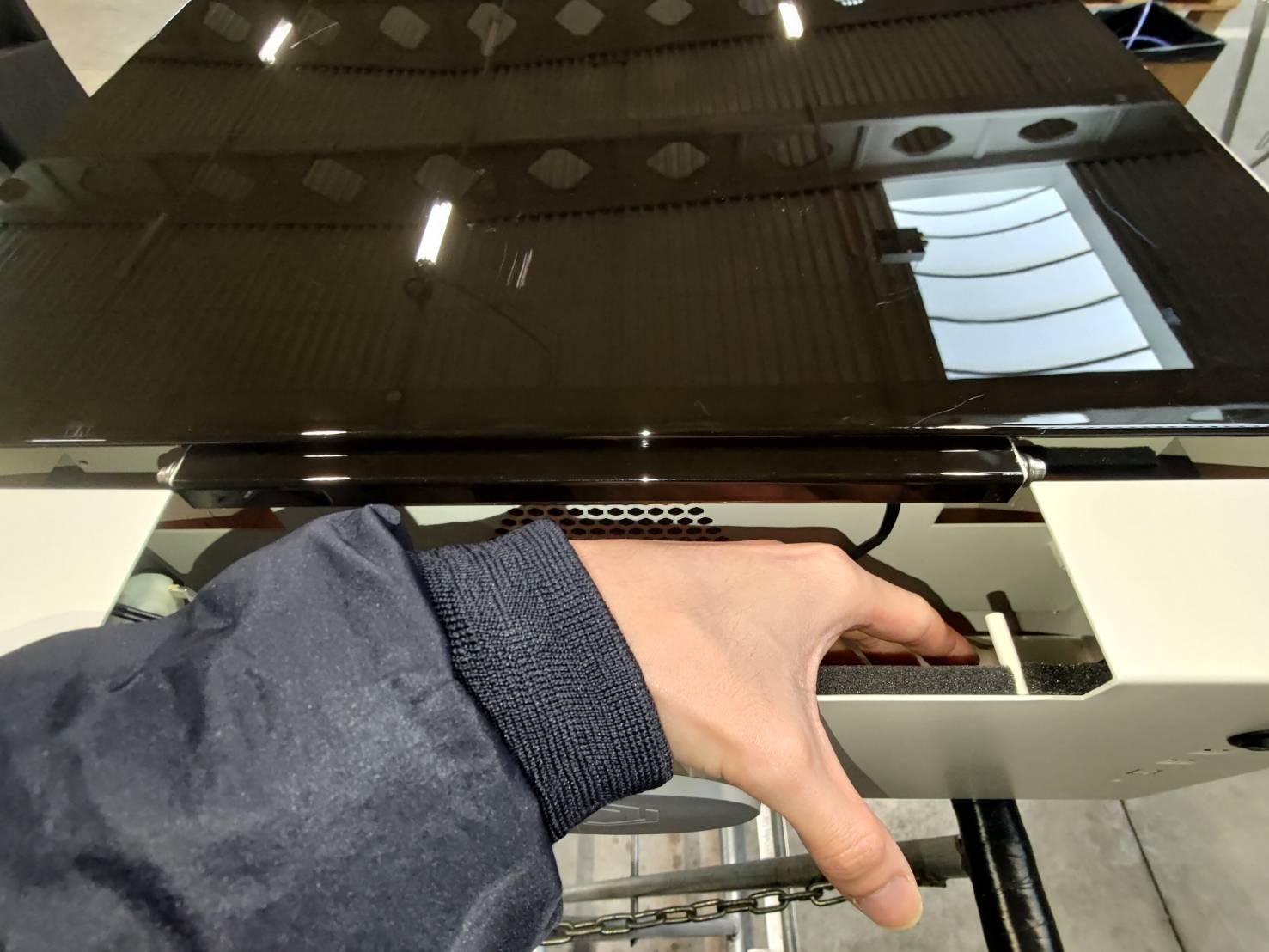

Vuelva a colocar la placa y la cubierta de la puerta en la parte superior de la máquina. Deje un espacio para permitir el acceso con las manos.
Paso 27
Inserte el cable de la cámara en la placa base.
Tenga en cuenta que la superficie metálica del cable de la cámara debe estar orientada hacia la placa base.

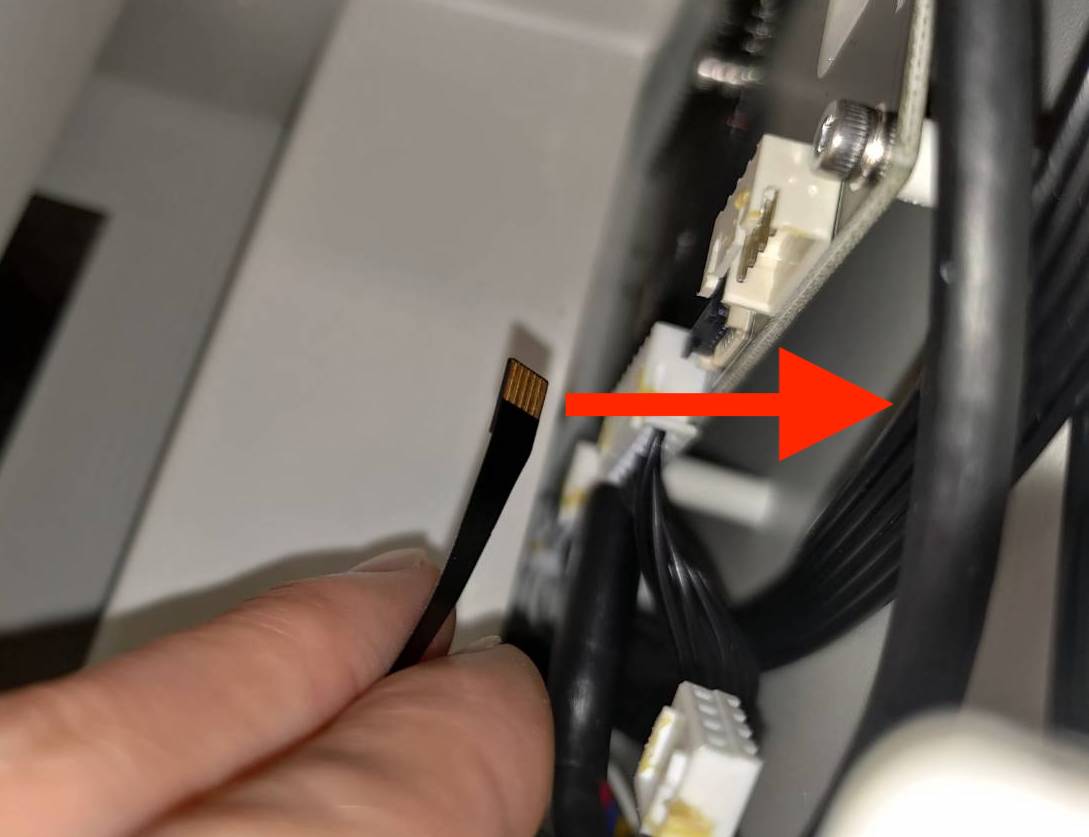

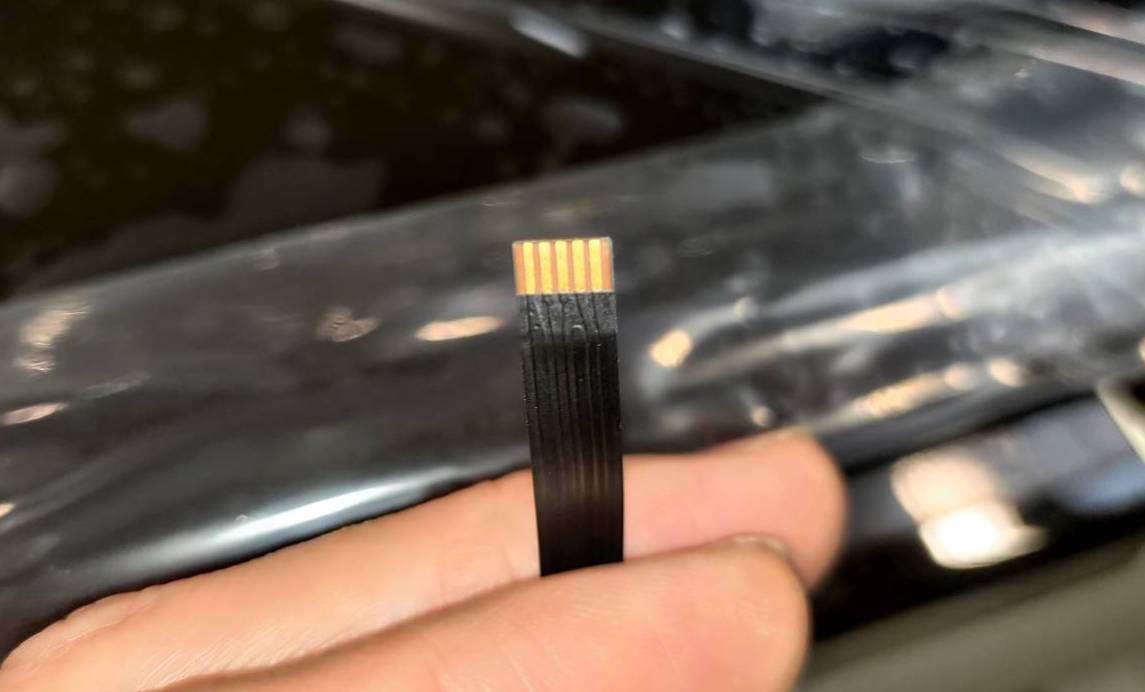

La superficie metálica del cable de la cámara:
La superficie metálica debe estar orientada hacia la placa base:
Inserte el cable:
Bloquee el clip:
Paso 28

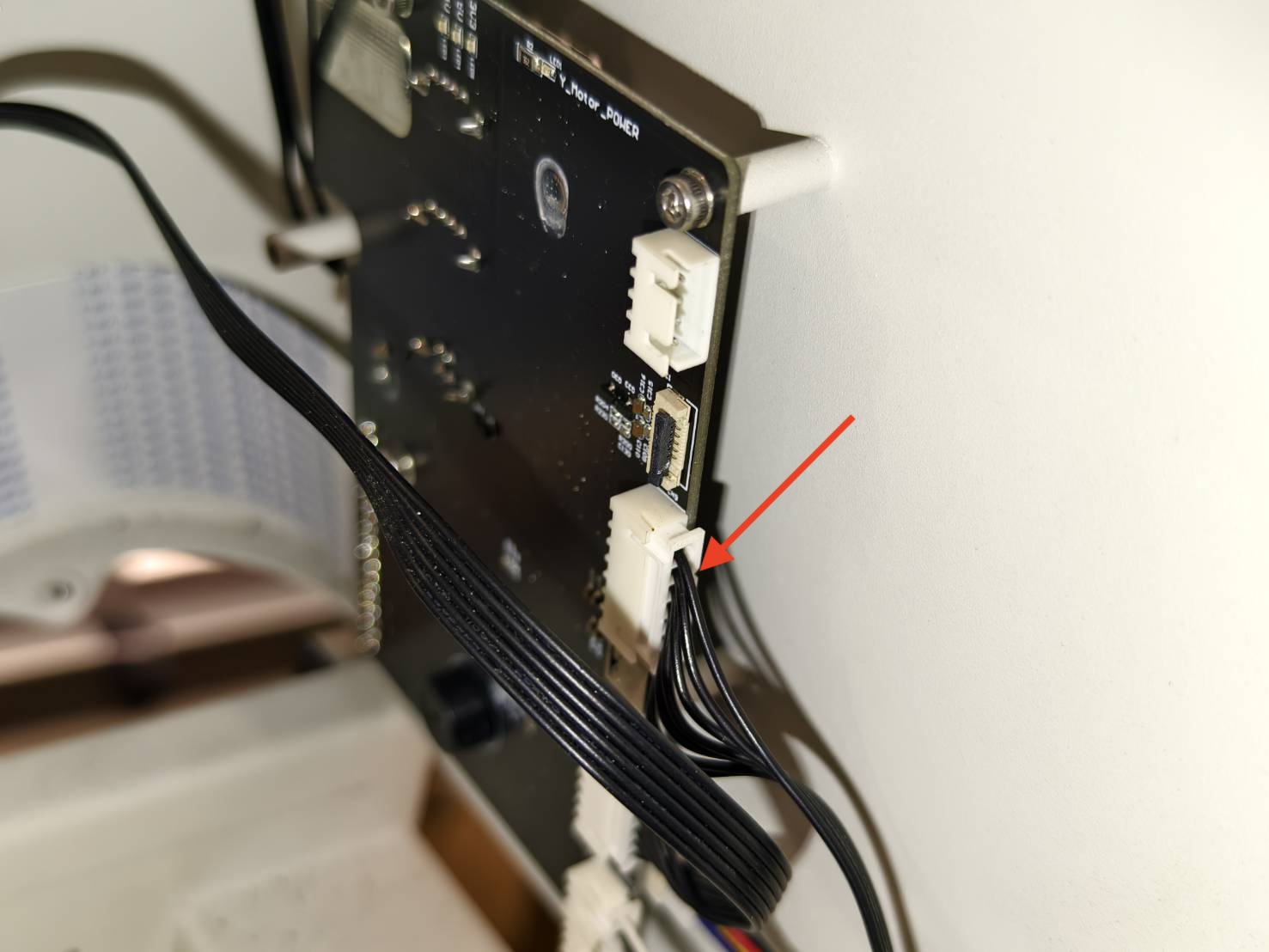

Inserte el cable del motor.
Paso 29 - Empuje la placa hacia atrás y atornille los tornillos
Empuje la placa hacia atrás y atornille los tornillos. (tornillo T8 x 8 uds.)
Paso 30

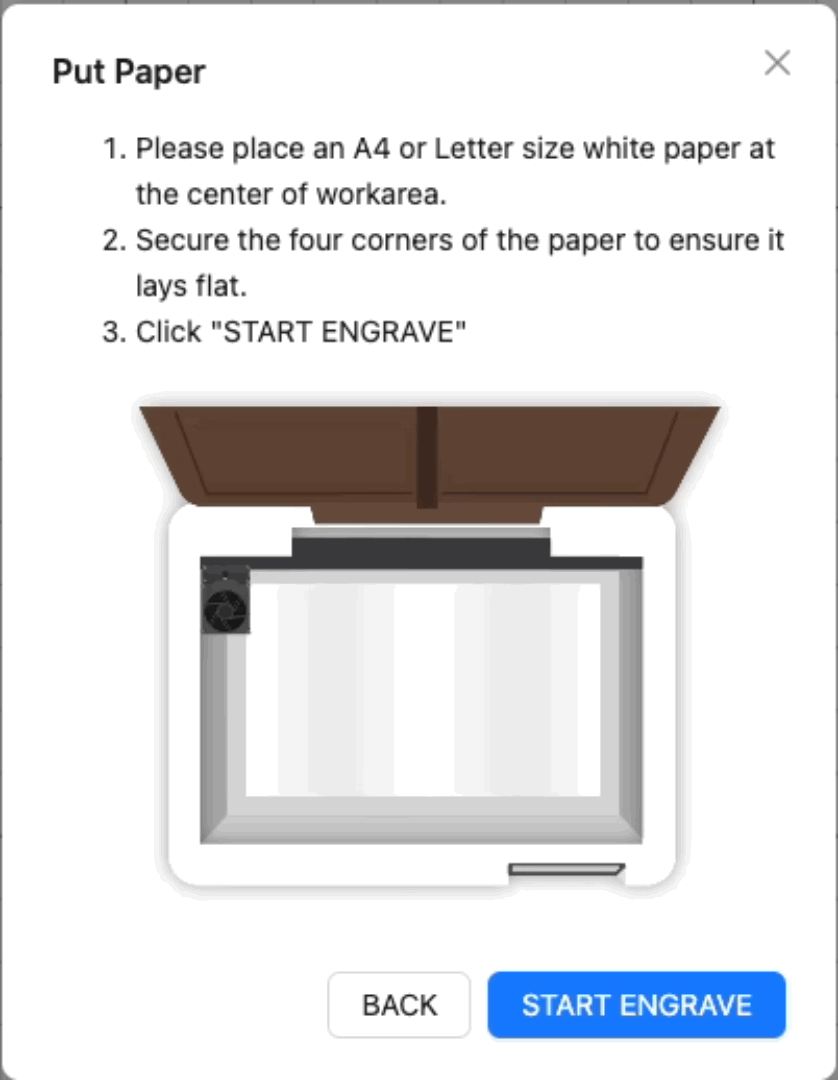

Una vez completados los pasos anteriores, el motor del eje Y se habrá sustituido correctamente. Sin embargo, dado que los pasos han implicado mover la cubierta de la puerta y la cámara, realice la calibración de la cámara como paso final antes de reanudar el uso de la máquina.
Puede consultar esta página: Calibración de la cámara
