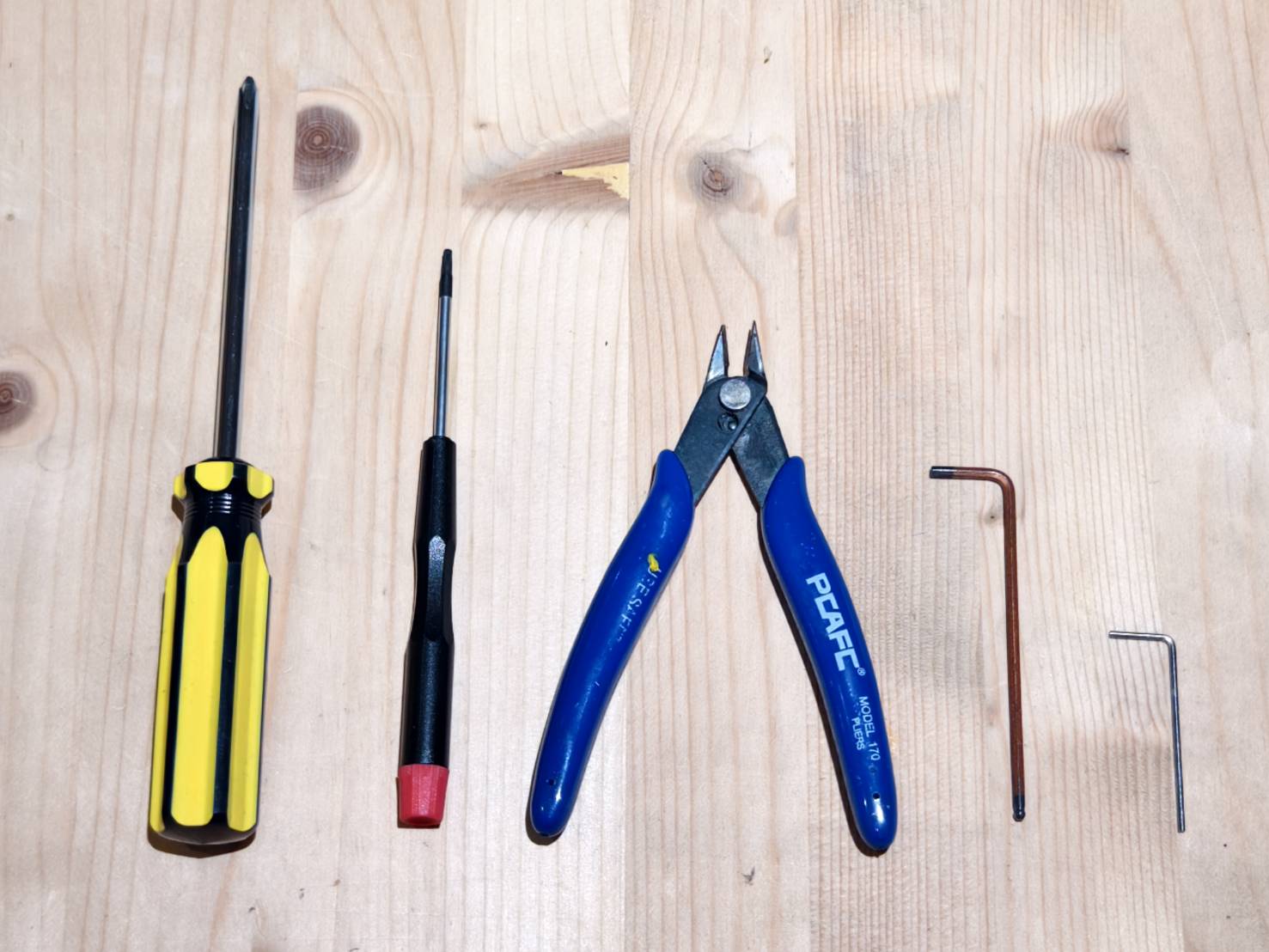

Herramientas
| 1 |
Destornillador de estrella |
| 2 |
Destornillador Torx T8 Destornillador Torx T8 |
| 3 |
Alicates de corte diagonal |
| 4 |
Llave Allen de 2,5 mm |
| 5 |
Llave Allen de 1,5 mm |
Paso 1

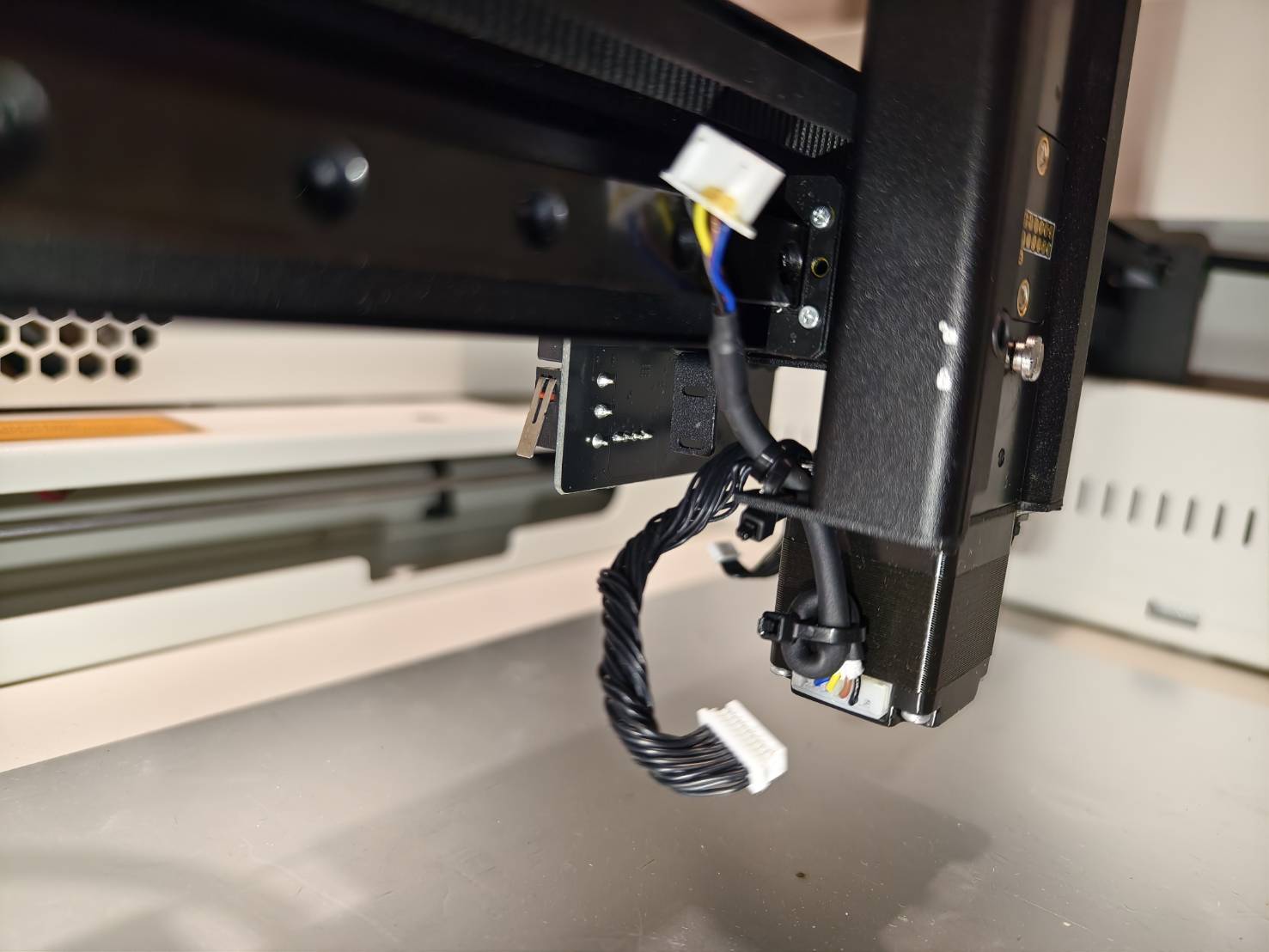

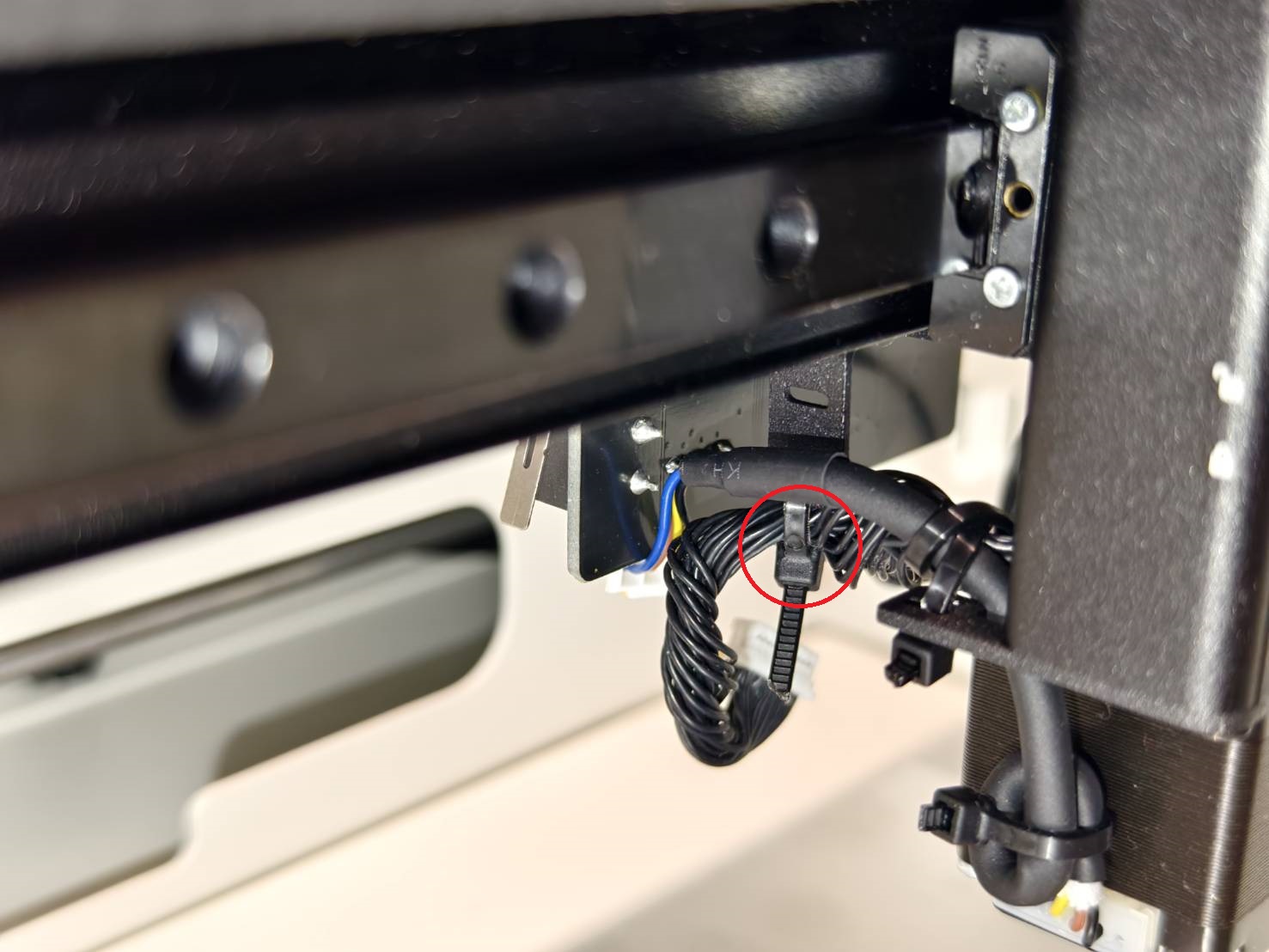

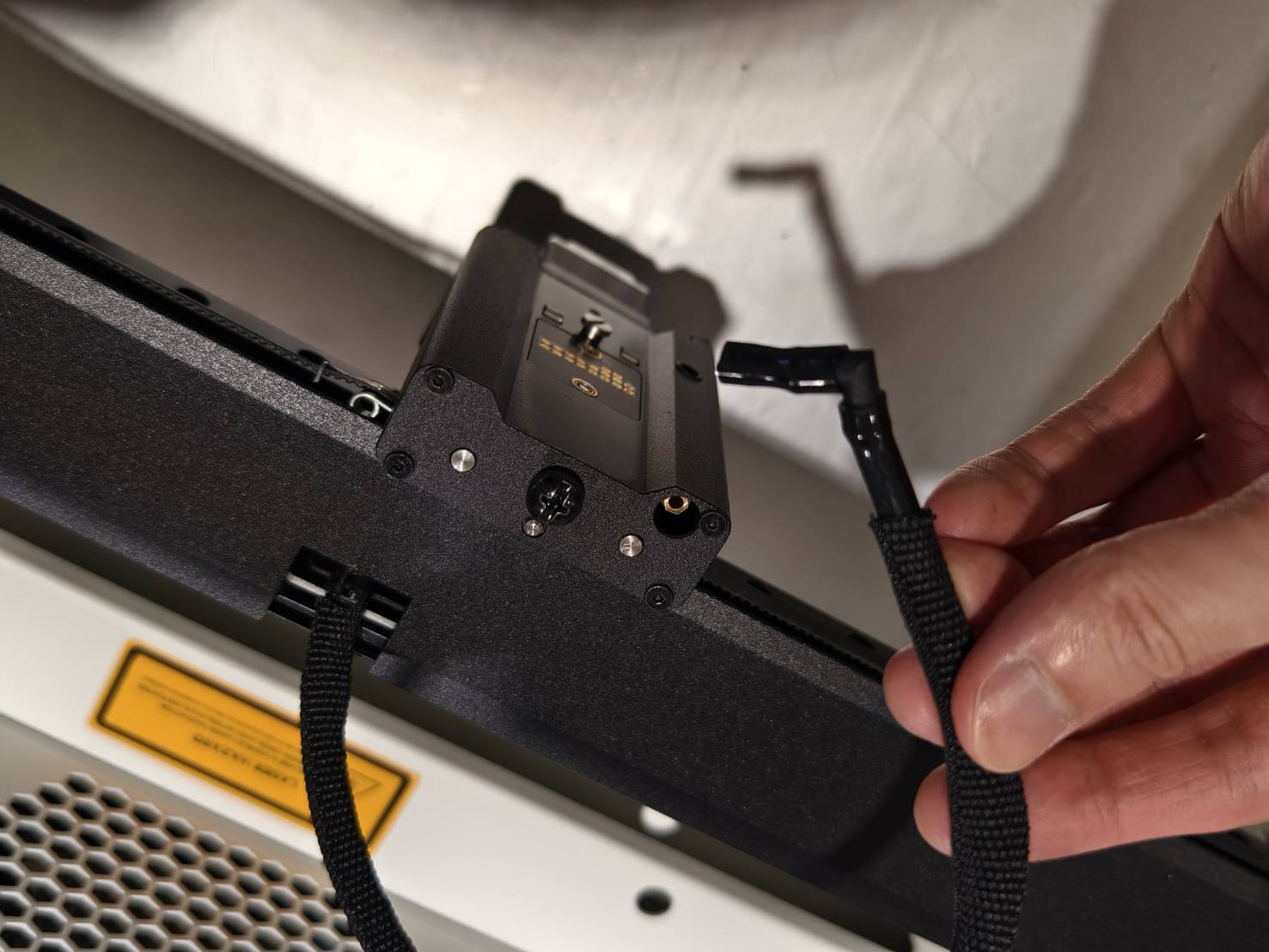

Desconecte los tres cables indicados en la imagen siguiente.
Paso 2

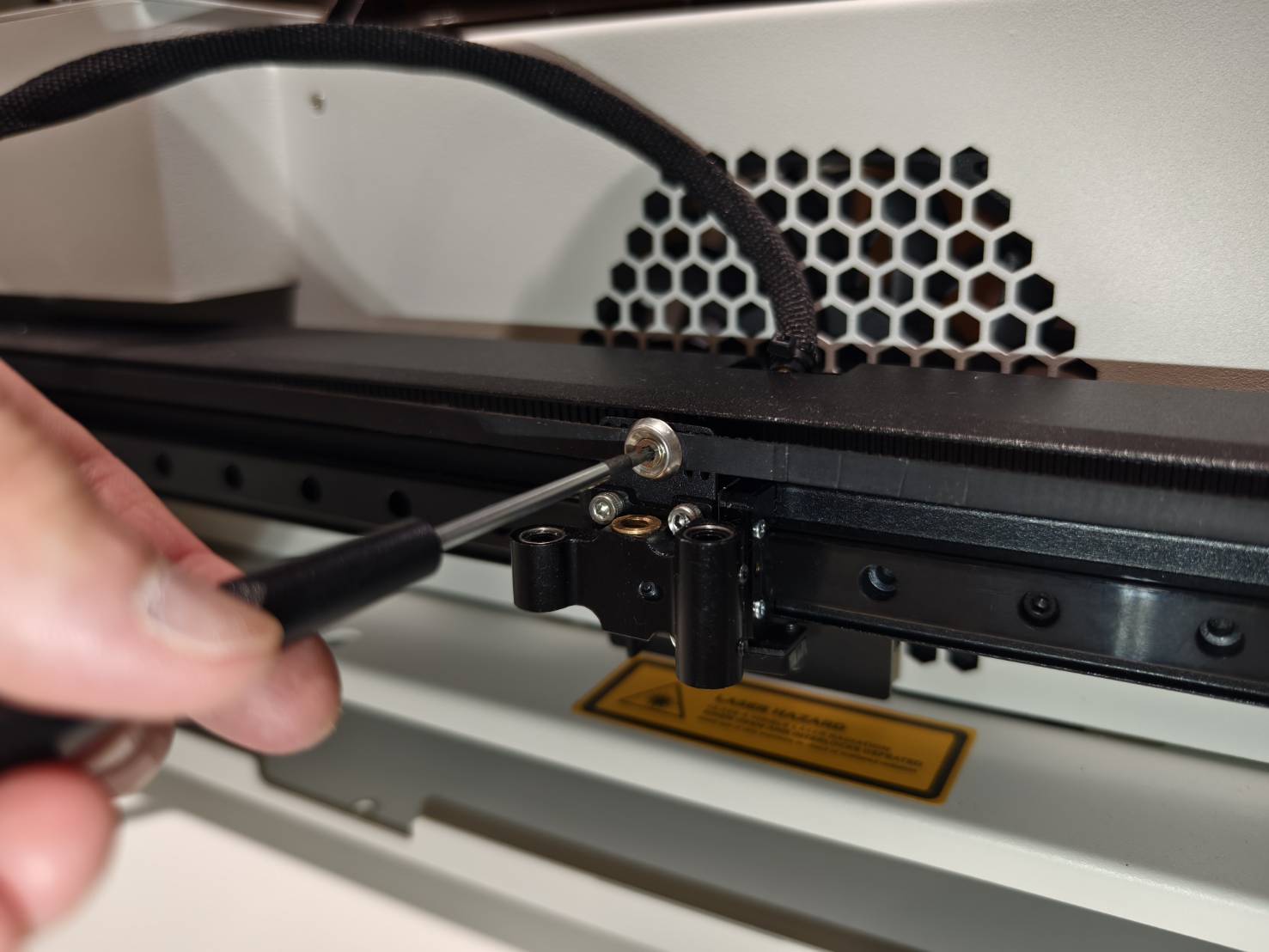

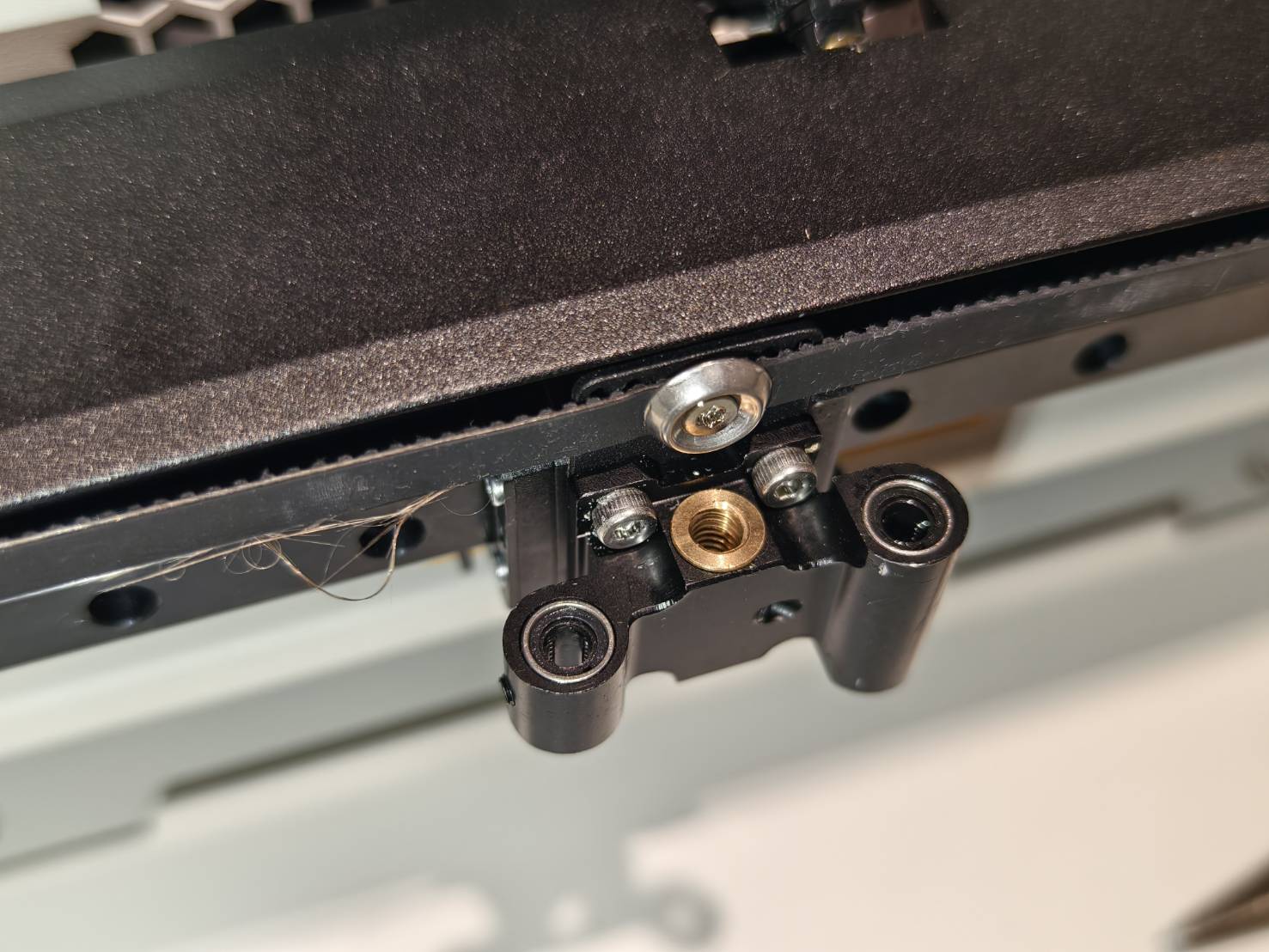

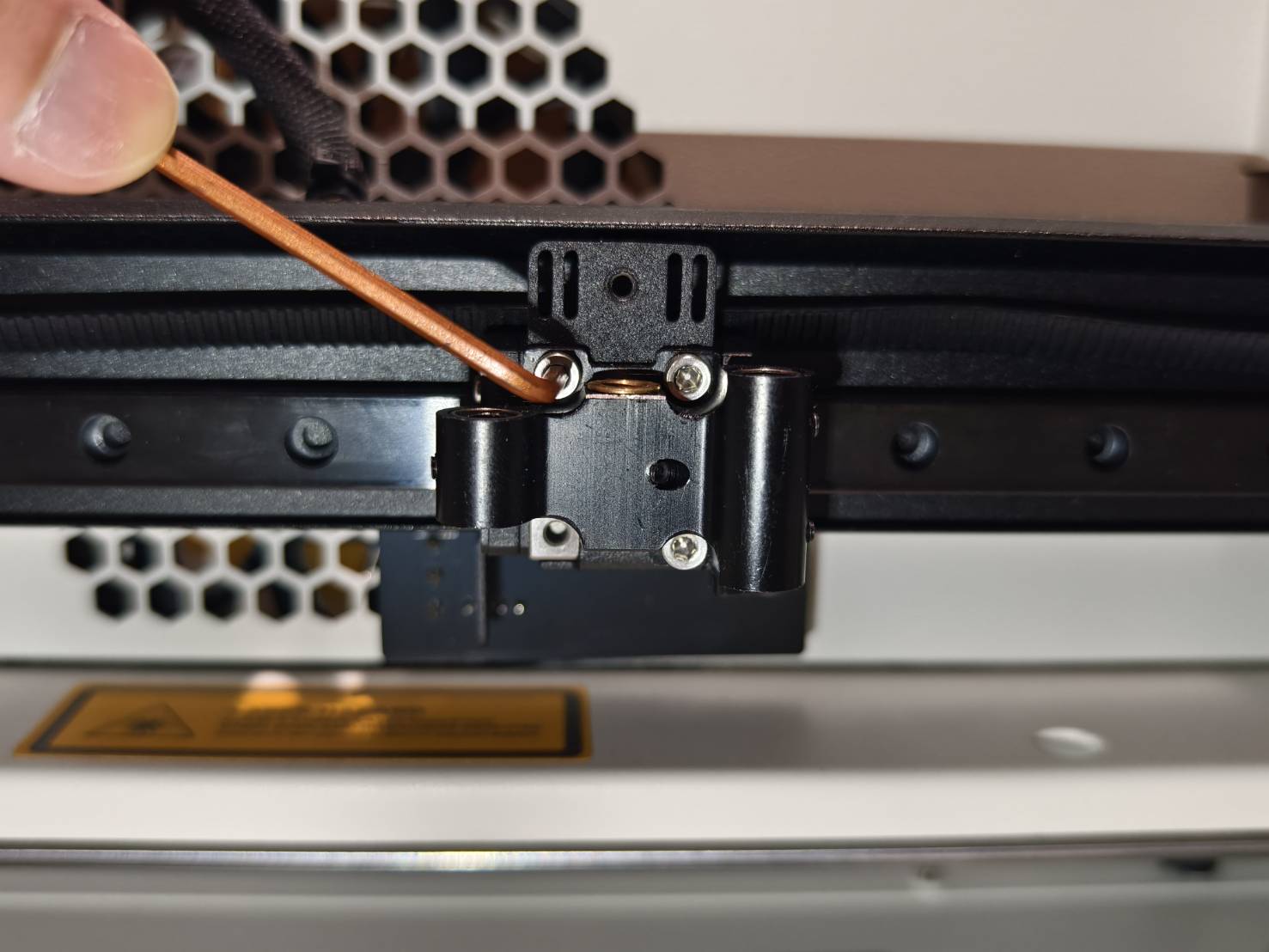

Utilice una llave Allen para retirar el muelle tensor de la correa del eje X.
Paso 3

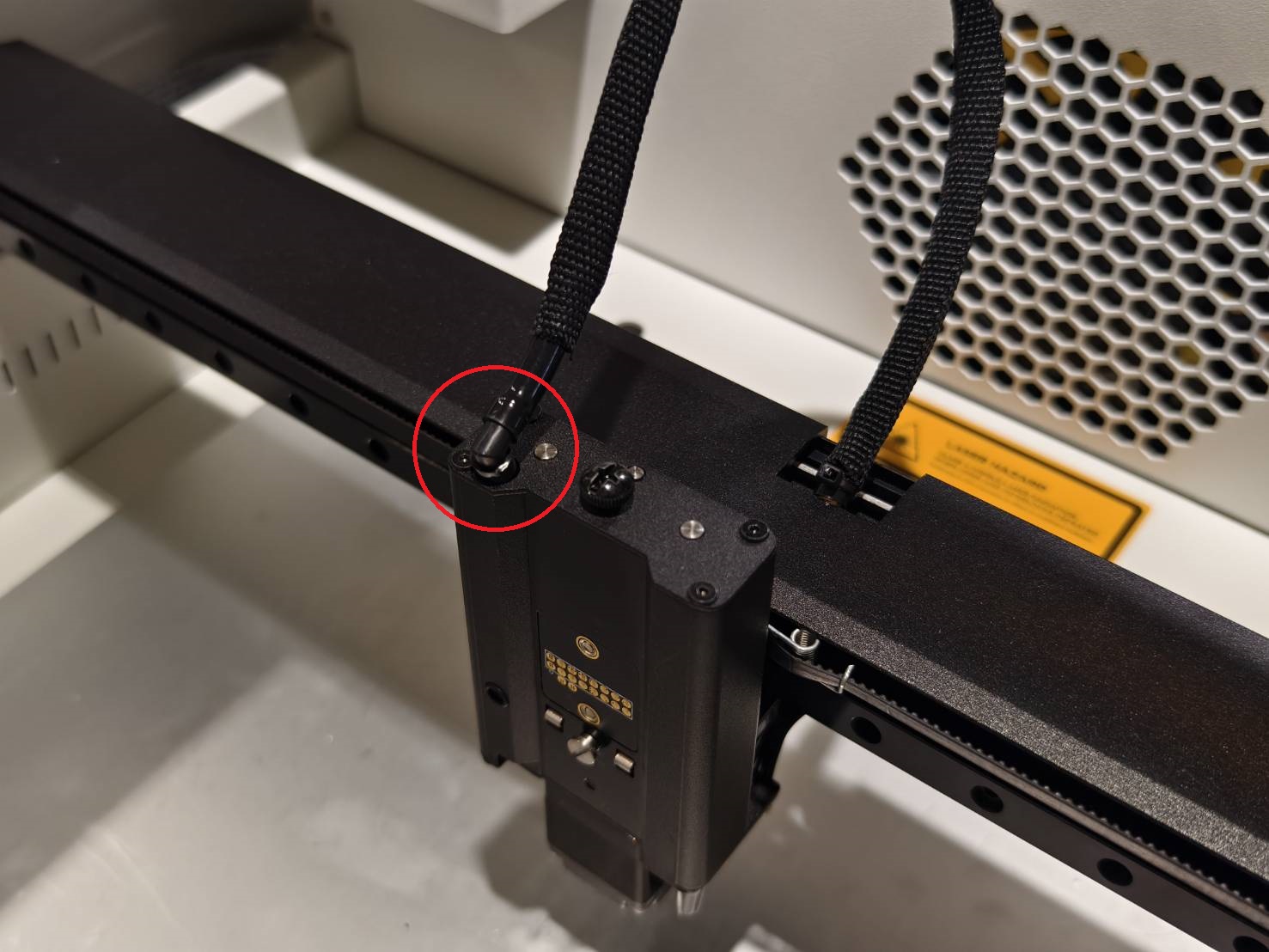

Separe la manguera de aire con la junta en forma de L del soporte del módulo.
Paso 4

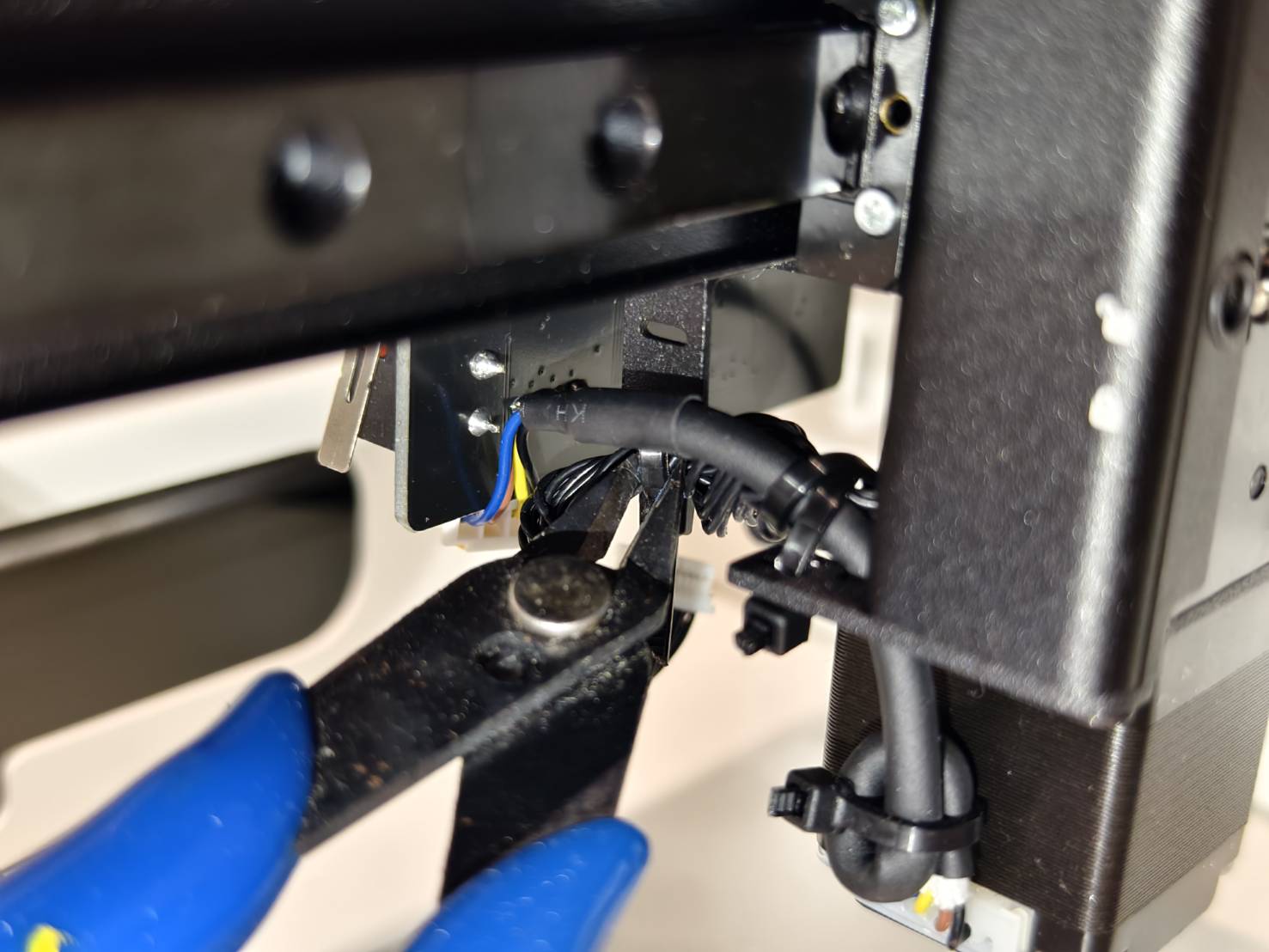

Corte la brida que sujeta el cable de 20 pines en la parte posterior del soporte del módulo.
Paso 5
Desatornille estos dos tornillos para retirar la base metálica.
Paso 5.1
Retire la base metálica levantando ligeramente la máquina y extrayendo la base directamente.
Paso 6
Retire el marco superior del soporte del módulo. (4 tornillos hexagonales de 1,5 mm)
Paso 7

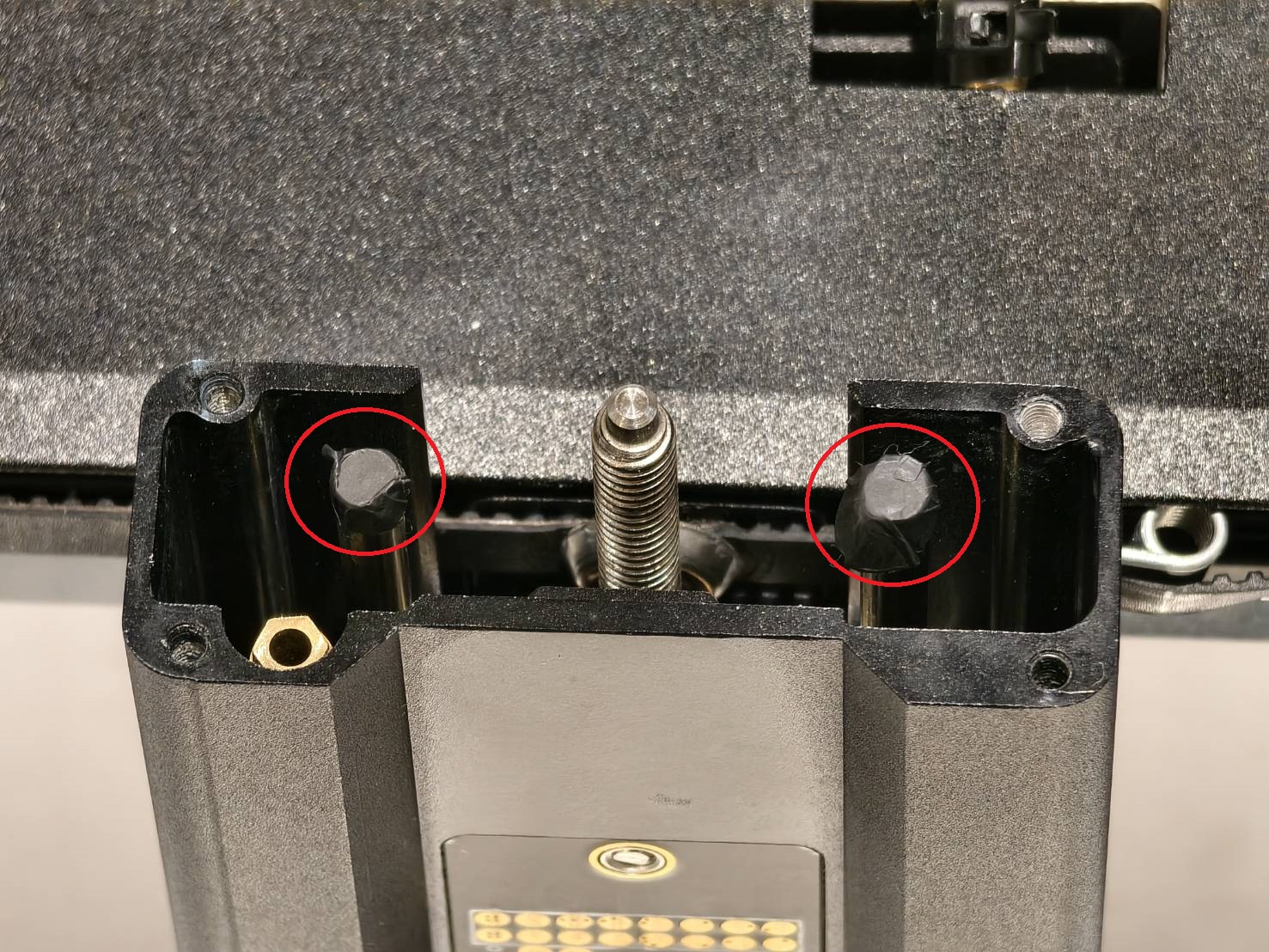

Retire las dos pegatinas negras de la parte superior de los ejes.
Si su máquina no tiene las pegatinas como se muestra en la imagen siguiente, pase directamente al Paso 8.
Paso 8

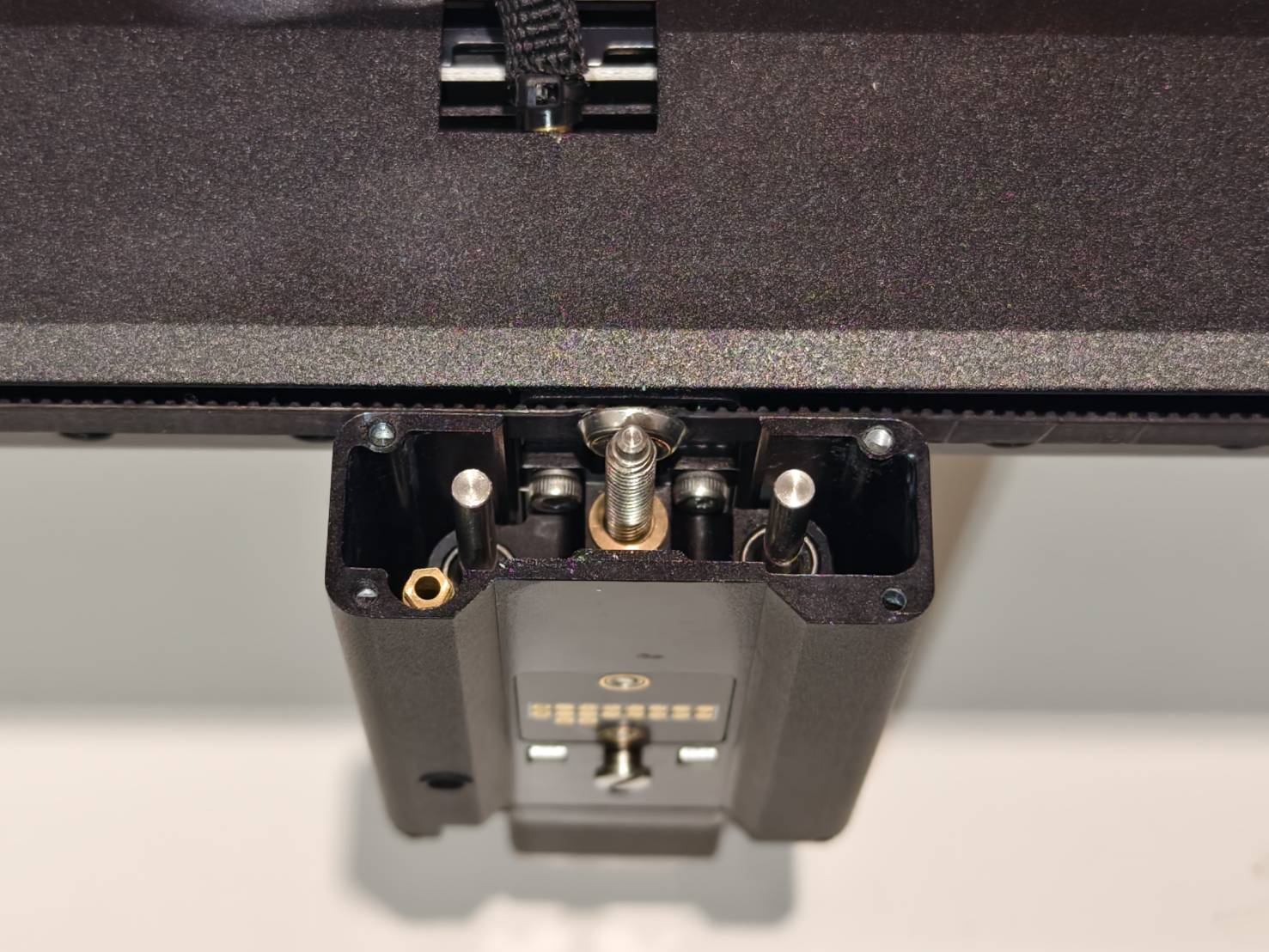

Gire el espárrago central en sentido horario para retirar todo el soporte junto con el motor del eje Z.
Paso 9

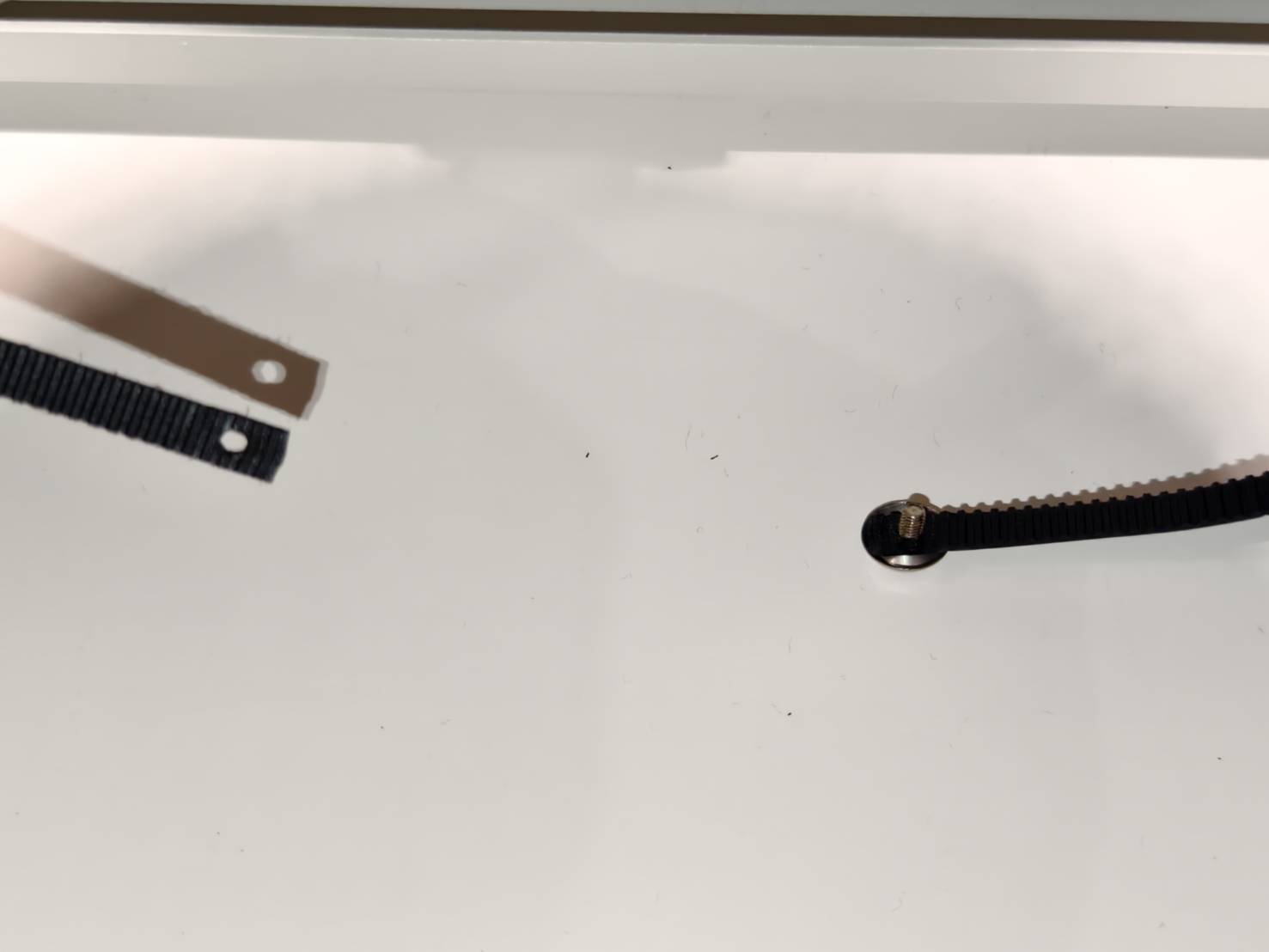

Desenrosque el tornillo de la correa. Sujete la correa mientras lo desenrosca para evitar que se suelte.
Paso 9.1

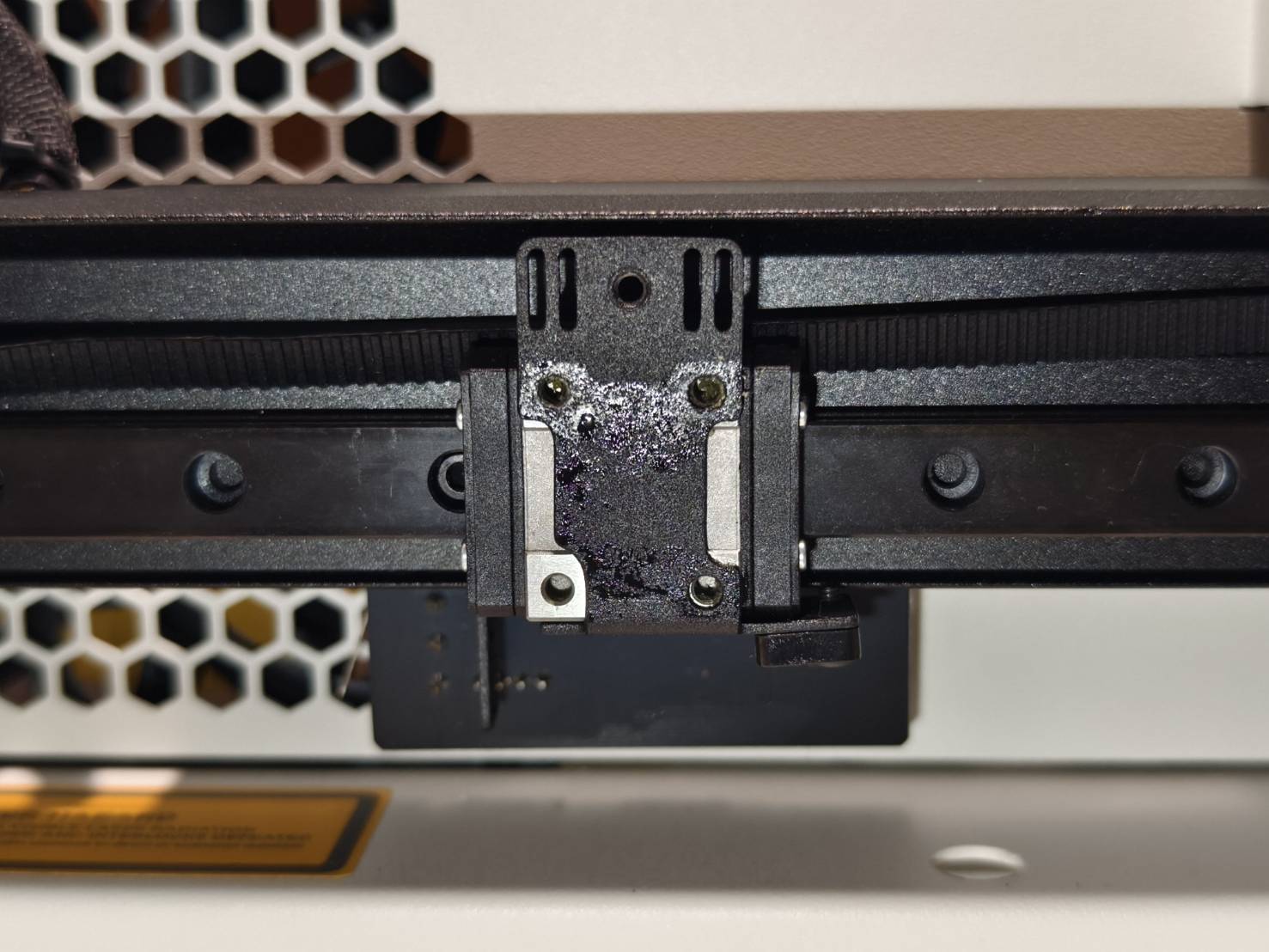

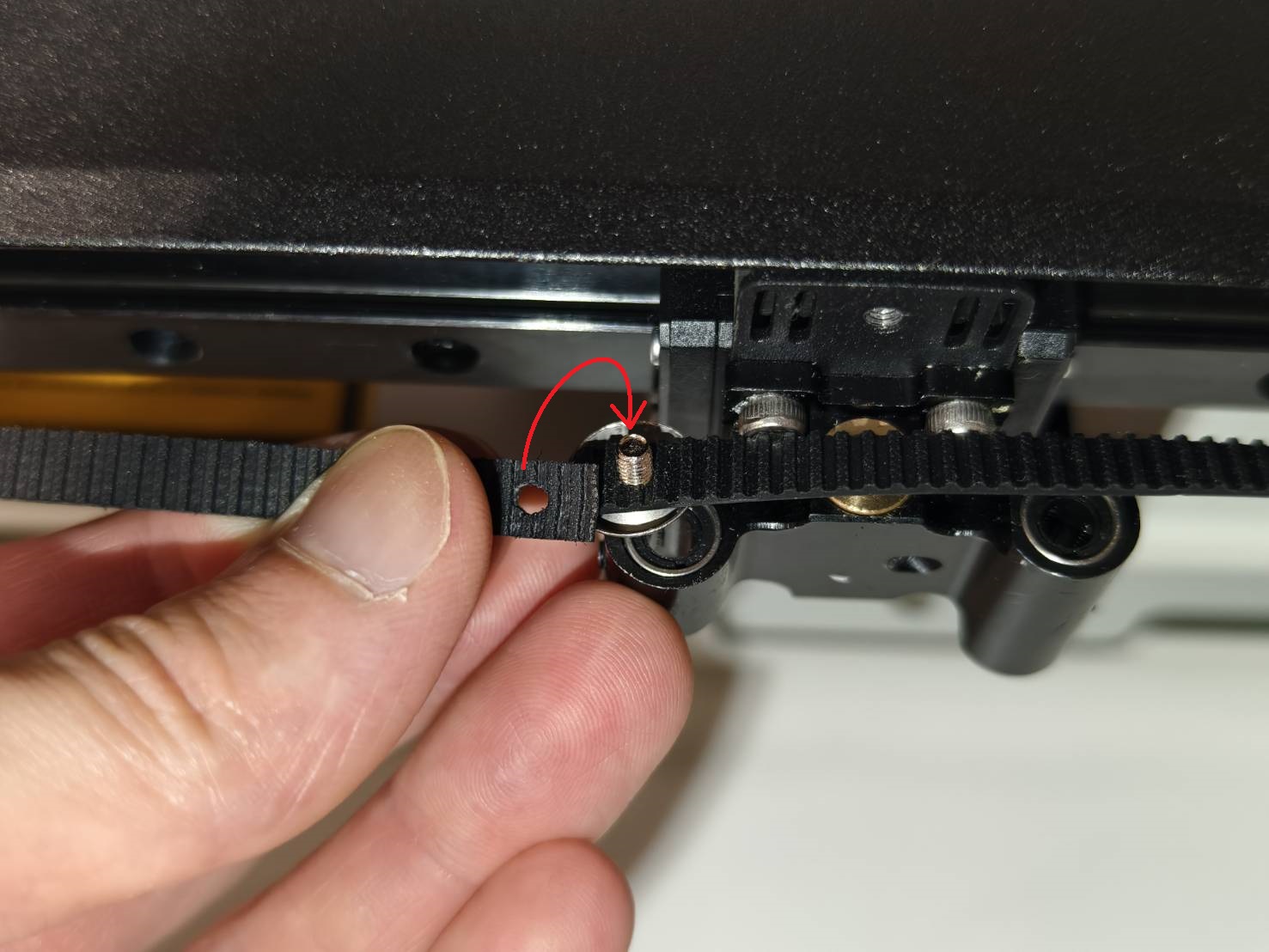

Si su correa está suelta como se muestra, la única forma de arreglarla es tirar con fuerza de ambos lados para acercarlos y volver a insertar el tornillo en los orificios.
Asegúrese de que el lado dentado de la correa quede orientado hacia el interior del marco.
Se recomienda que esta operación la realicen dos personas, ya que la correa puede estar muy tensa.
Paso 10

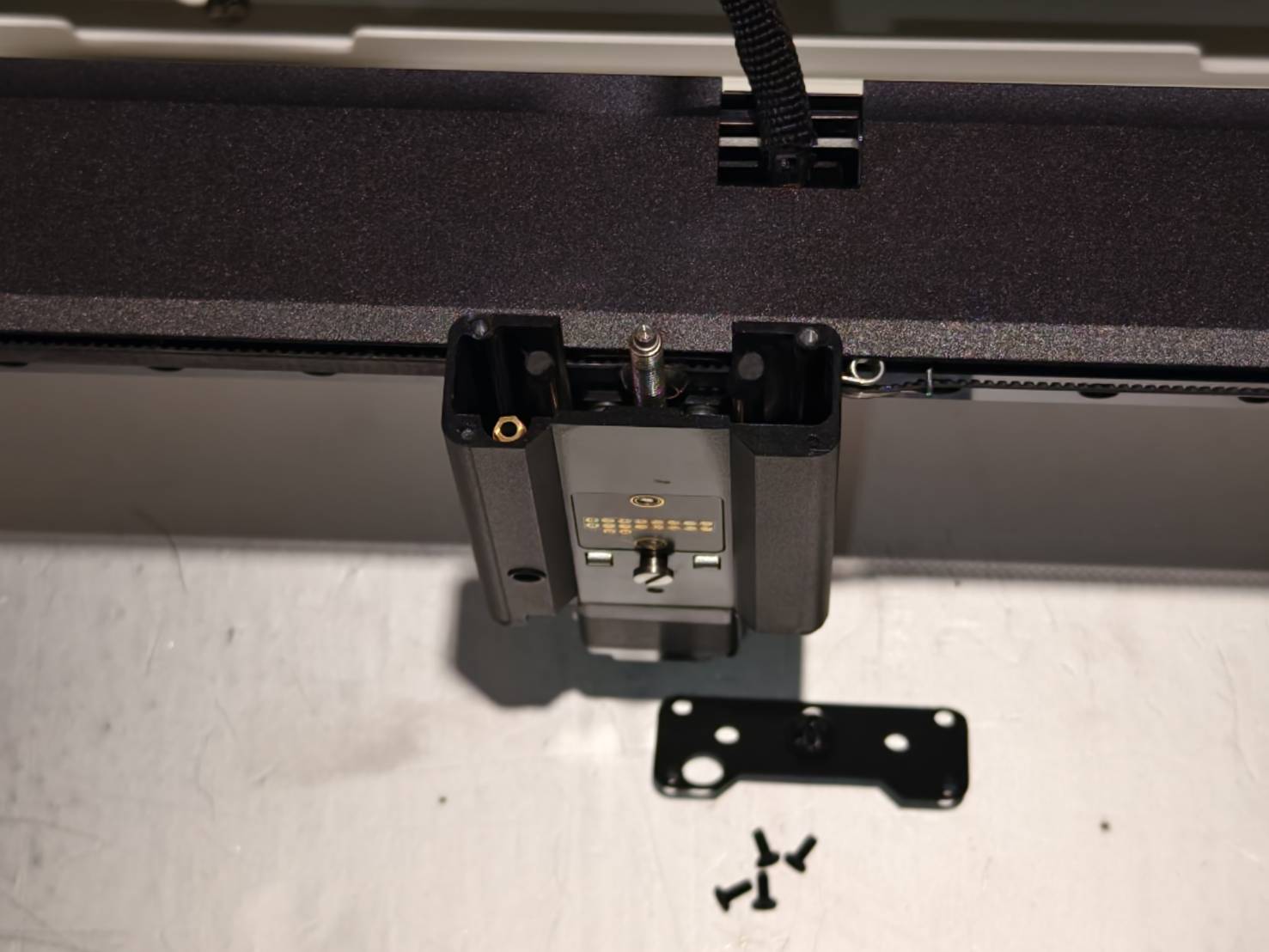

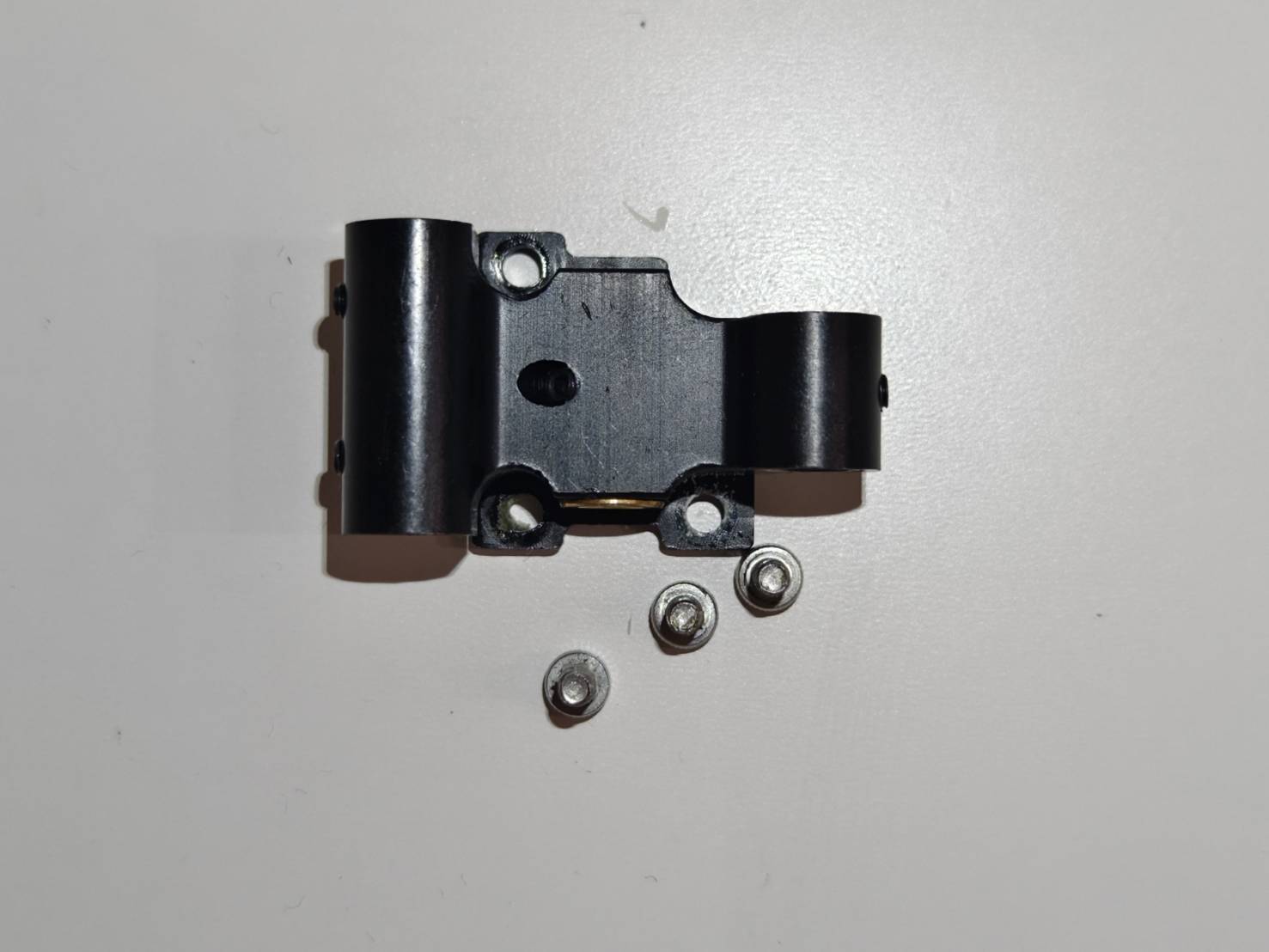

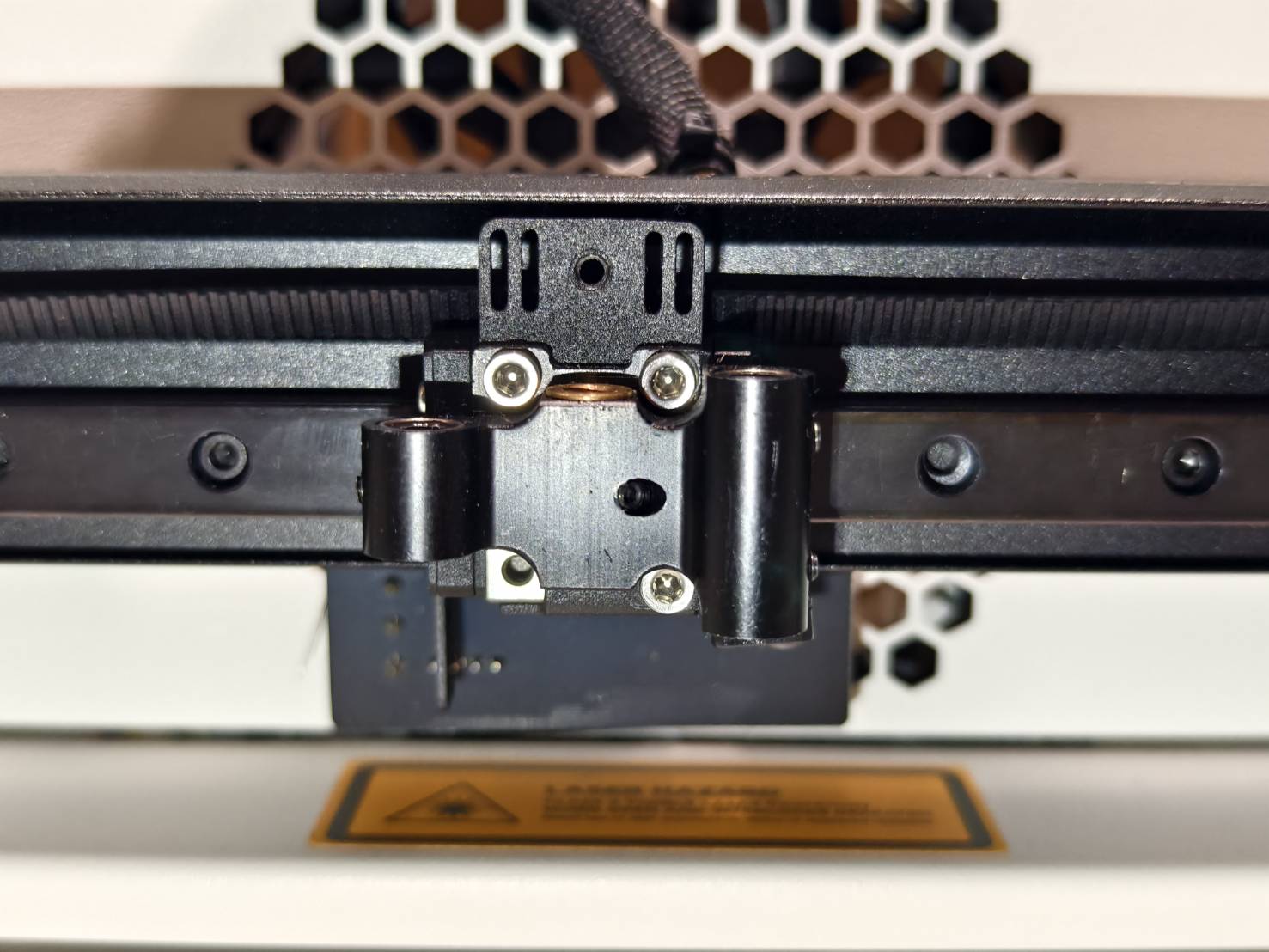

Retire el soporte desenroscando los tornillos. (2,5 mm * 3 unidades)
Paso 11

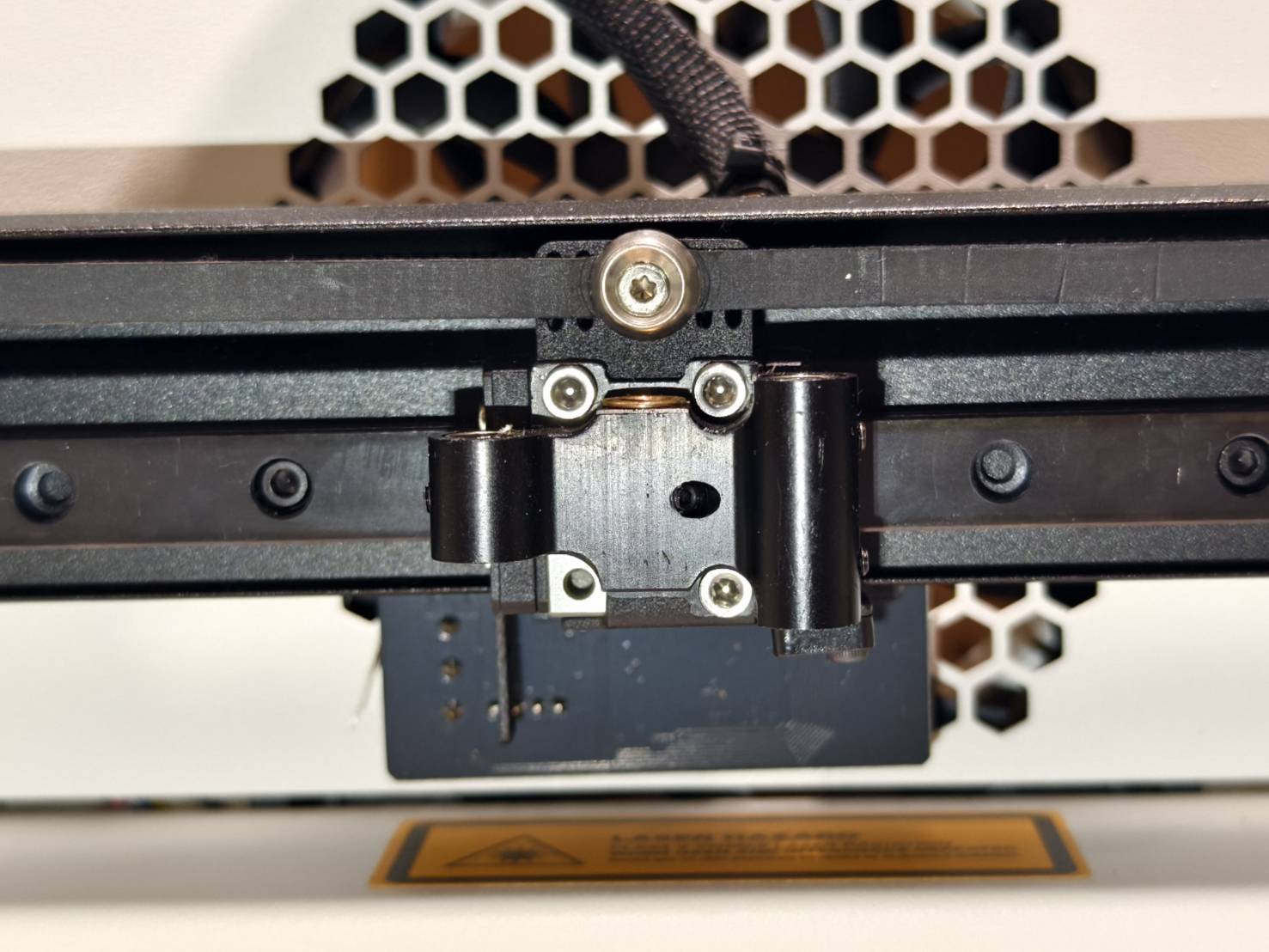

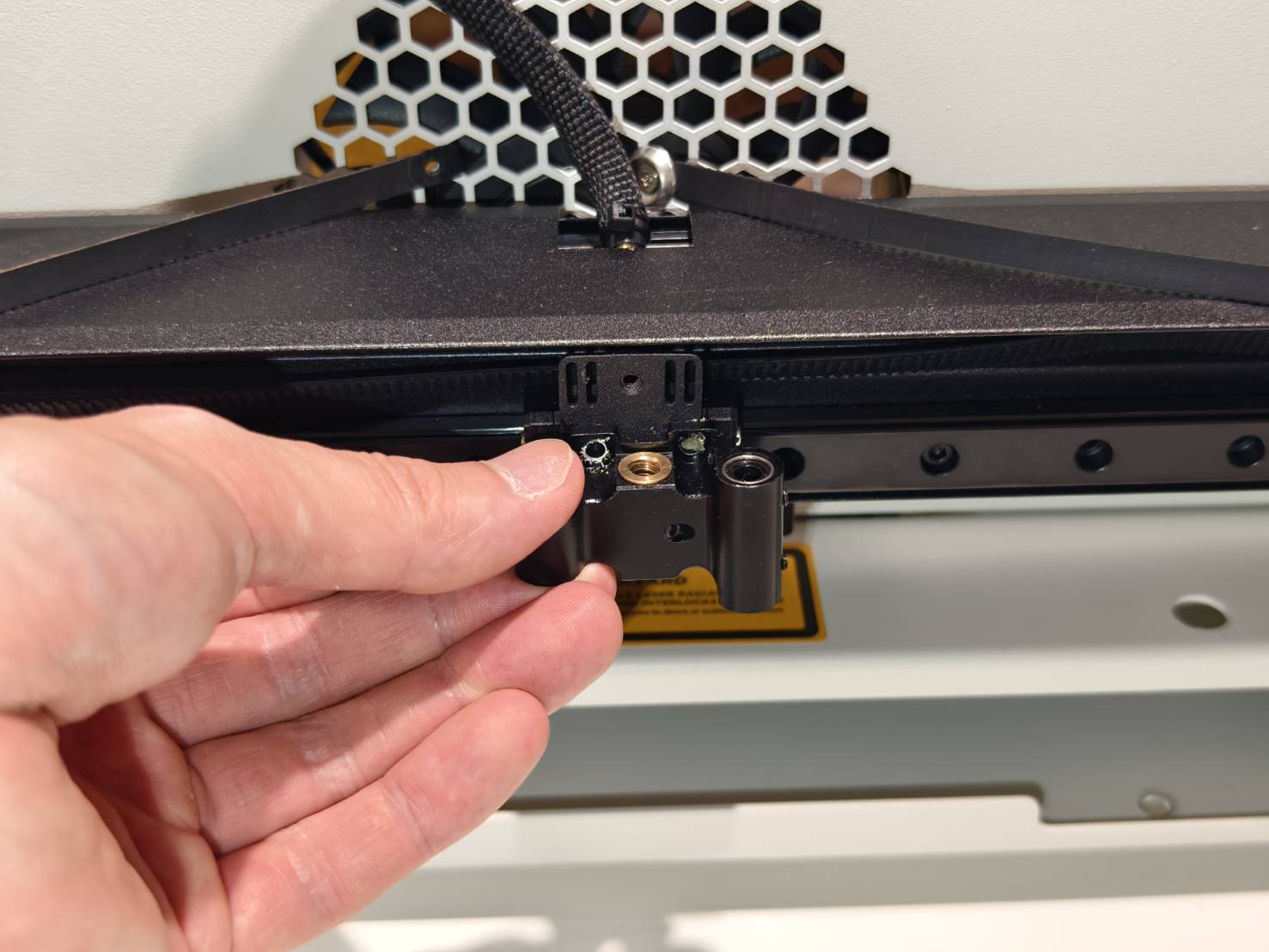

Instale el nuevo soporte utilizando los mismos tornillos del paso anterior.
Paso 12
Vuelva a atornillar el tornillo de la correa.
Paso 13
Sujete el soporte en su posición y gire el espárrago central en sentido antihorario para instalar el soporte con el motor del eje Z.
Paso 14
Aplique las pegatinas negras en la parte superior de los ejes. Si no dispone de las pegatinas, omita este paso, ya que son opcionales.
Paso 15

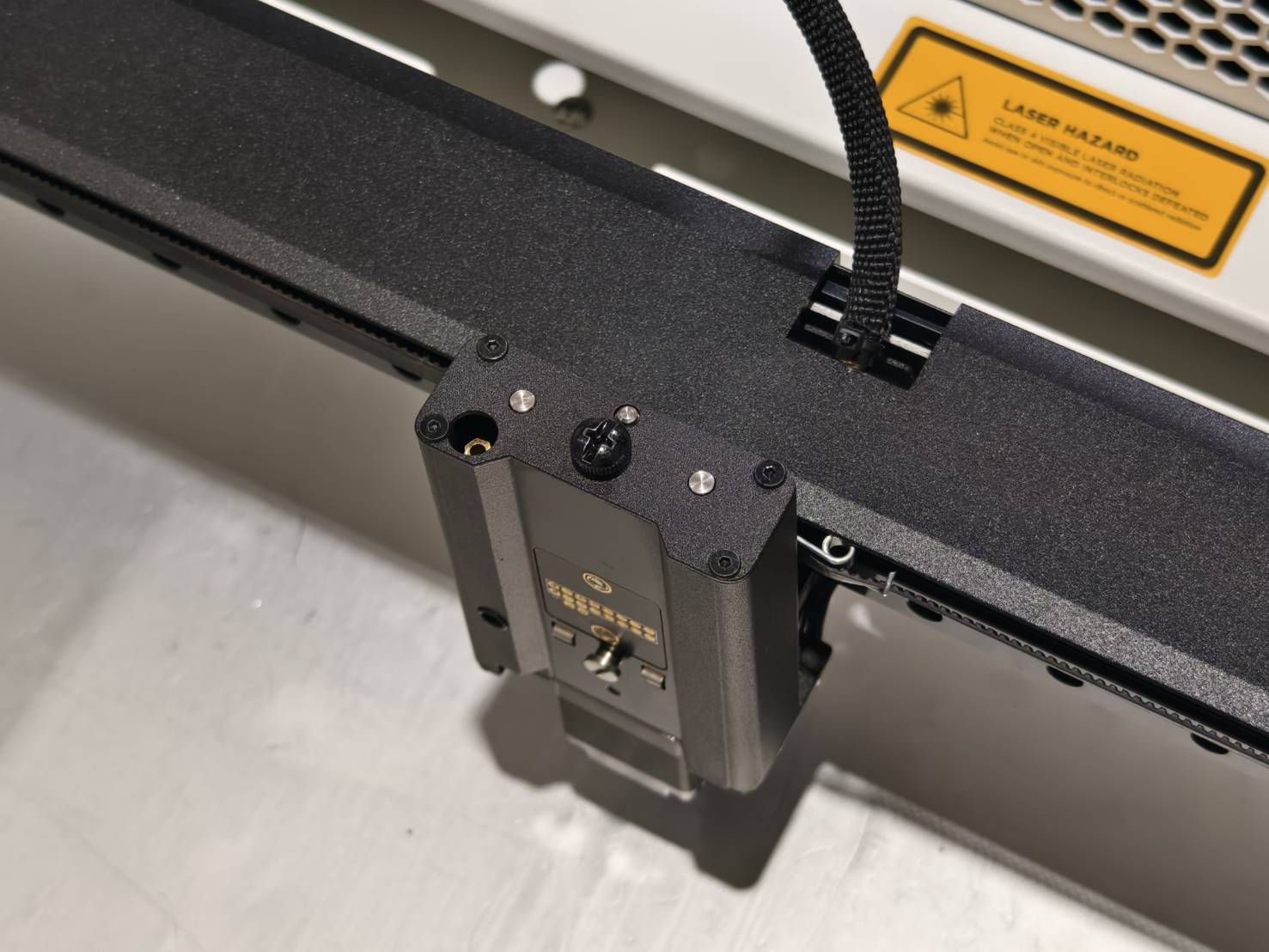

Vuelva a instalar el marco superior del asiento del módulo. (Tornillo hexagonal de 1,5 mm * 4 unidades)
Paso 16
Coloque la base sobre una mesa, asegurándose de que las espigas sobresalgan ligeramente del tablero.
Paso 16.1
Levante la máquina ligeramente inclinada para alinear las mortajas en el extremo frontal de la máquina con las espigas de la base. Inserte las espigas y, a continuación, coloque la máquina sobre el tablero.
Paso 16.2
Vuelva a atornillar estos tornillos para fijar la base.
Paso 17
Vuelva a instalar la manguera de aire.
Paso 18
Vuelva a instalar el muelle en la correa del eje X.
Paso 19
Vuelva a conectar estos cables.
