#904 Fallo al volver a la posición inicial/Problemas al volver a la posición inicial/No se puede volver a la posición inicial

FLUX Support Team
  • Actualización

Descripción

Tenga en cuenta que las causas de un error #904 pueden variar. Es posible que el problema persista después de seguir los pasos a continuación. No obstante, aún puede recopilar información útil para ayudar al equipo de FLUX a esclarecer el problema de manera más eficaz.



Posibles causas:

  1. Fallo del sistema (Vuelva a actualizar el firmware o restablezca la máquina a los valores de fábrica).
  2. La placa base/placa madre no funciona correctamente.
  3. El interruptor de fin de carrera no funciona correctamente.
  4. Los carriles guía están oxidados o dañados.
  5. La nivelación del eje X no es horizontal.
  6. El controlador IC no funciona correctamente.
  7. El motor paso a paso no funciona correctamente.
  8. La placa del plóter no funciona correctamente. (Menos probable)
  9. El cable plano no funciona correctamente. (Menos probable)



Paso 1 - Compruebe si el cabezal láser está físicamente bloqueado:

  • Apague la máquina y desenchufe el cable de alimentación.


  • Mueva manualmente el cabezal láser hacia las cuatro esquinas.Step_1.gif

Determine el resultado y la siguiente acción a realizar:


Paso 1.1 - Lubrique los raíles:

  • Consulte las instrucciones en el enlace siguiente para lubricar los raíles.
  • Después de lubricar, intente mover el cabezal láser de nuevo y compruebe si puede moverse como en el Paso 1.

Determine el resultado y la siguiente acción a realizar:

  • Sí, se puede mover como en el vídeo del Paso 1. >> Problema resuelto

Ejemplos de fotos o vídeos para informar:

Raíl del eje X:

Raíl del eje Y - Izquierdo:

Raíl del eje Y - Derecho




Paso 2 - Descartar la posibilidad de problemas de firmware:

Una instalación fallida del firmware puede causar errores de posicionamiento inicial, y restablecer los ajustes de fábrica puede eliminar eficazmente la posibilidad de problemas de firmware.

  • Primero, restablezca los ajustes de fábrica (Página principal > Máquina > Página siguiente > Restablecer a fábrica > Sí)
  • Luego, siga los pasos del enlace sobre Cómo actualizar el firmware de la máquina y asegúrese de que se actualice a la última versión.

  • Intente volver a la posición inicial una vez completada la actualización.


Determine el resultado y la siguiente acción a realizar:

  • Sí, ivuelve a la posición inicial correctamente después de los pasos anteriores >> Problema resuelto.
  • No, el problema de vuelta a la posición inicial persiste después de los pasos anteriores >> Vaya al Paso 3



Paso 3 - Compruebe las señales de la placa base

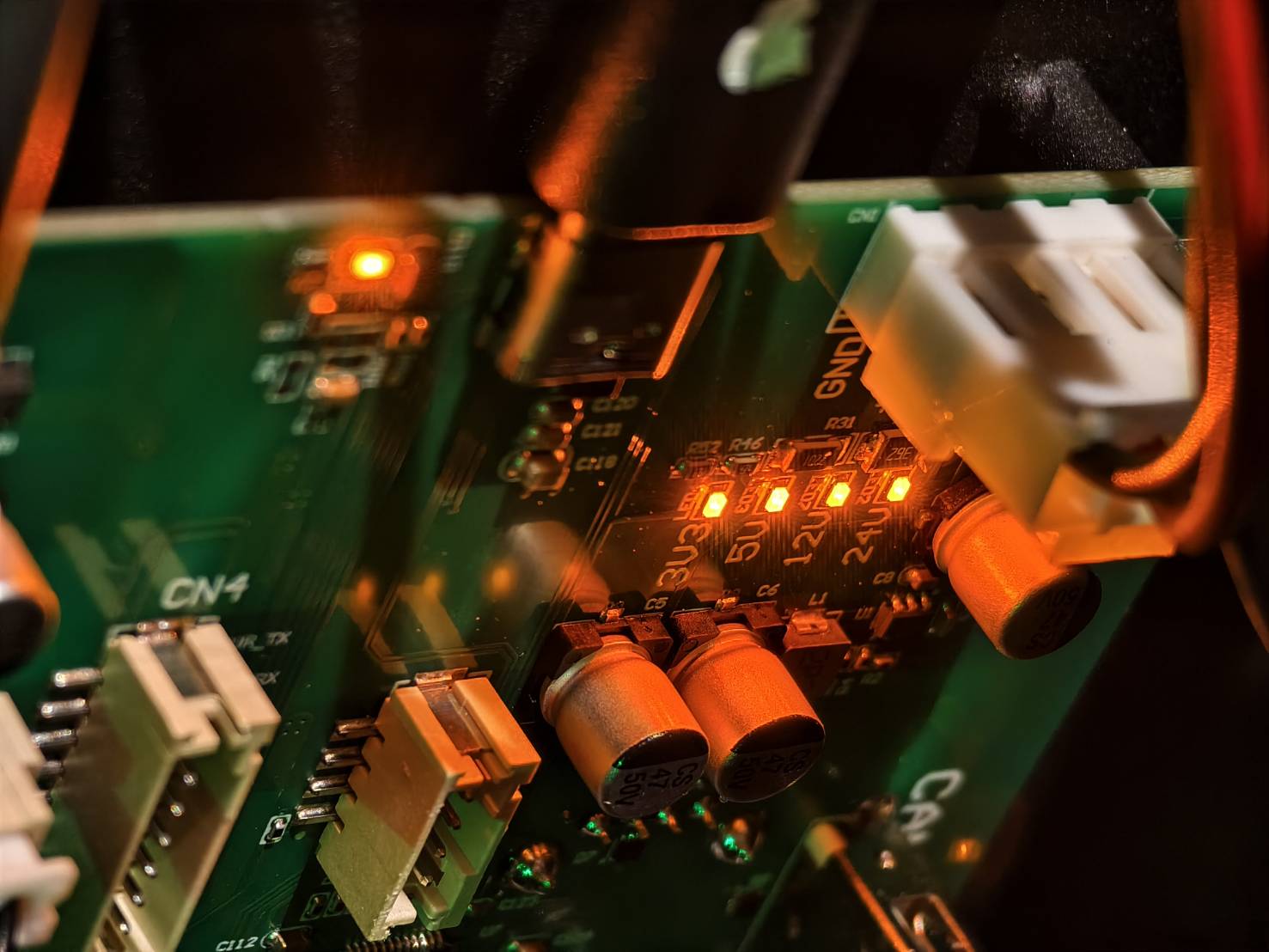

Hay cuatro luces LED naranjas en la placa base que representan diferentes partes de la máquina.

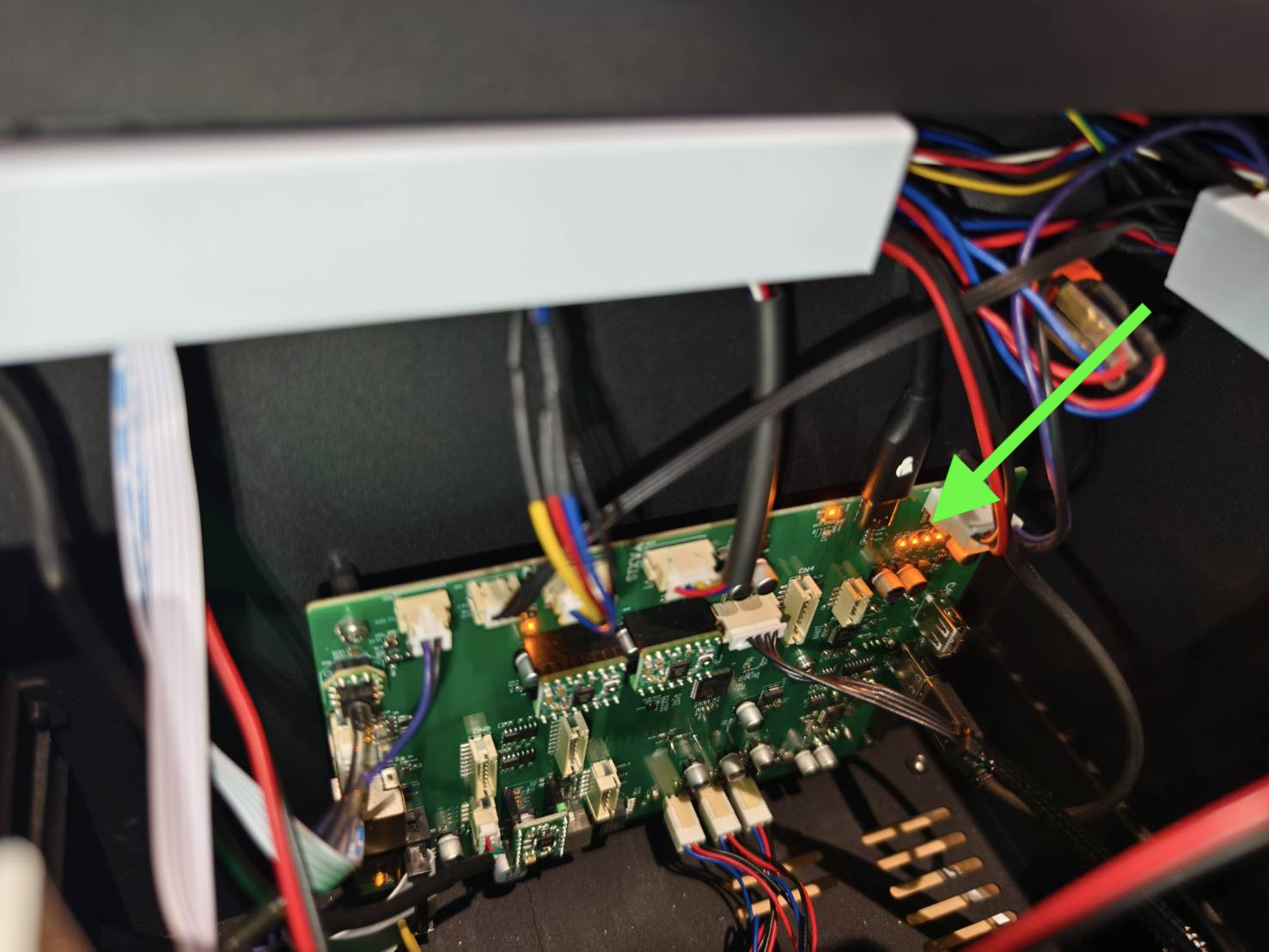

  • Para encontrar las luces, abra la cubierta lateral para ver el interior de la máquina.




  • Encontrará las cuatro luces. Consulte las fotos a continuación. Las luces indican el estado de las diferentes fuentes de alimentación. (3.3V, 5V, 12V, 24V)

Determine el resultado y la siguiente acción a realizar:

  • Todas las luces permanecen encendidas y ninguna de ellas parpadea >> Vaya al Paso 4
  • Una o más luces están apagadas o parpadean >> Grabe un vídeo del fallo de vuelta a la posición inicial y de las cuatro luces >> Contacte con el servicio de atención al cliente para informar del problema
  • Posible causa:
    1. La placa base está averiada y necesita ser reemplazada.
    2. La fuente de alimentación del láser está averiada y necesita ser reemplazada.
    3. El cable de corriente continua está dañado y necesita ser reemplazado.



Paso 4 - Verificar los interruptores de fin de carrera

Un interruptor de fin de carrera se utiliza para detener el cabezal láser cuyo alcanza el límite.

El interruptor de fin de carrera puede estar defectuoso, lo que ocasionará problemas de posicionamiento inicial, resultyo en que el cabezal láser no se detenga o se detenga demasiado pronto.

Por favor, vea el vídeo a continuación para comprobar si los iconos de sus interruptores de fin de carrera reaccionan correctamente al ser presionados.

▵Presionado = el icono se cierra
▵No presionado = el icono se abre

Comprobación de los interruptores de fin de carrera X e Y


Determine el resultado y la siguiente acción a realizar:

  • Tanto el eje X como el eje Y funcionan correctamente como en el vídeo >> Ir al Paso 5
  • Uno o ambos no funcionan >> Grabe un vídeo mostryo su problema (Ejemplo de vídeo) y vaya a Contacte con el servicio de atención al cliente
    • Posibles causas:
      1. La placa base está defectuosa
      2. El interruptor de fin de carrera está defectuoso
      3. La placa del plóter está defectuosa (menos probable)
      4. El cable plano está defectuoso (menos probable)



Paso 5 - Comprueba si la función de autoenfoque funciona correctamente

Realiza el autoenfoque y verifica si funciona.


Haz clic en el botón AF para comprobar si funciona correctamente.

Determine el resultado y la siguiente acción a realizar:

  • Sí, la función de autoenfoque funciona correctamente >> Paso 6
  • No, la función de autoenfoque no funciona correctamente >> Graba un vídeo de la situación siguiendo el ejemplo del vídeo anterior y Contacte con el servicio de atención al cliente.
    • Posibles causas:
      1. La placa base está averiada y necesita ser reemplazada.
      2. El/Los controlador(es) IC está(n) averiado(s) y necesita(n) ser reemplazado(s).
      3. La fuente de alimentación del láser está averiada y necesita ser reemplazada (Menos probable).



Paso 6 - Intercambiar los controladores IC del eje Y y del eje Z:

El controlador IC es un componente de la placa base que se utiliza para controlar el motor y hacer que el cabezal láser se mueva en diferentes direcciones. En este paso, comprobaremos si el problema de retorno a la posición inicial está causado por el controlador IC.

  1. Apague la máquina.
  2. Abra la cubierta lateral de la máquina como se muestra en Paso 3.
  3. Desconecte el DriverIC del eje Z.
    (Si su placa base no es la misma que en el vídeo, consulte el diagrama.)
  4. Desconecte el DriverIC del eje Y. Consulte el diagrama.
    (Si su placa base no es la misma que en el vídeo, consulte el diagrama.)
  5. Intercambie ambos DriverICs y asegúrese de que la orientación sea la misma que en el diagramaa.
    (Conecte el del eje Z en el otro eje y viceversa)


  6. Encienda la máquina y pruebe la vuelta a la posición inicial y el enfoque automático.



Determine el resultado y la siguiente acción a realizar:

  • La vuelta a la posición inicial y el enfoque automático ahora funcionan correctamente >> Problema resuelto.
  • La vuelta a la posición inicial sigue sin funcionar >> Paso 7



Paso 7 - Compruebe la nivelación del eje X:

  • Consulte el enlace siguiente para saber cómo probar y ajustar la nivelación del eje X.
    Asegúrese de que la polea/rueda no esté suelta, consultyo el final del vídeo.
    5-14 Ajuste de la nivelación del eje X

Determine el resultado y la siguiente acción a realizar:

  • La máquina ya puede volver a su posición inicial después del ajuste >> Problema resuelto
  • Está paralelo, pero el eje Y falla al volver a su posición inicial >> Ir a Paso 8



Paso 8 - Tire de la pieza plateada y de la lámina metálica del sensor

  • El metal plateado de activación del interruptor de límite, marcado con un círculo rojo, puede aflojarse con el tiempo, afectyo la sensibilidad de activación del interruptor de límite. Esto suele ocurrir con el interruptor de límite del eje Y.
    Step

  • A continuación se presenta una solución rápida.
    Tire de la pieza plateada y de la lámina metálica para aumentar la sensibilidad del sensor.

Determine el resultado y la siguiente acción a realizar:

  • La máquina ahora puede realizar el proceso de retorno al origen después de tirar de la pieza metálica y la lámina >>
    Problema resuelto
  • Sigue fallyo al volver a la posición inicial >> Paso 9



Paso 9 - Añadir espuma para activar el interruptor de límite del eje Y:

  • El metal de activación del interruptor de fin de carrera, marcado con un círculo rojo, puede aflojarse con el tiempo y afectará a la sensibilidad del interruptor para activarse. Esto suele ocurrir con el interruptor de fin de carrera del eje Y.
    Step

  • Aquí tiene una solución rápida. Por favor, añada un trozo de espuma al motor del eje X como se muestra en la imagen siguiente.
    Step

Determine el resultado y la siguiente acción a realizar:

  • La máquina ya puede volver a su posición inicial después de añadir la espuma >> Problema resuelto



Contacte con el servicio de atención al cliente

La información recopilada, como fotos o vídeos que muestren el problema de su máquina descrito en este artículo, será necesario compartirla con el distribuidor o el soporte técnico de FLUX.



#Fin
