Descripción:
La causa del problema del eje Z puede ser compleja. Se relaciona con diversos síntomas, como el fallo de la función de enfoque automático, la inmovilidad total de la plataforma, la imposibilidad de referenciar la plataforma o que esta no alcance la parte superior, etc. Siga los pasos siguientes para solucionar el problema del eje Z.
Si el problema de su máquina es una distancia de enfoque incorrecta, consulte el article sobre cómo ajustar la distancia de enfoque.
Posibles causas
|
Paso A1
Realice una prueba de enfoque automático sin que la boquilla láser toque la superficie.
Coloque materiales en el nido de abeja y mueva el cabezal láser hasta una posición donde solo la sonda de enfoque pueda alcanzar el material al enfocar.
Determine el resultado de la prueba y la siguiente acción a realizar.
|
|
Paso A1.1
- Asegúrese de que la sonda esté bajada al punto más bajo para que sea más larga que la boquilla.
- Asegúrese de que la boquilla esté bien apretada, ya que al apretarla se moverá hacia arriba y evitará interferir con la sonda de enfoque durante el proceso.
- Como la punta de la boquilla y la sonda tienen una longitud muy similar, asegúrese de que el material sea lo suficientemente plano para que la punta de la boquilla no haga contacto primero.
- Después de comprobar los puntos anteriores, realice otro enfoque automático.
Determine el resultado de la prueba y la siguiente acción a realizar.
|
|
Paso A1.2
Consulte el vídeo a continuación y compruebe si se encuentra en una situación similar en la que la punta de la boquilla alcanza la superficie del material antes que la sonda.
Determine el resultado de la prueba y la siguiente acción a realizar.
|
|
Paso A2
Actualice o vuelva a actualizar el firmware a la última versión y compruebe si el problema se resuelve.
Utilice el enlace para ver las instrucciones.
4-7 Actualización del firmware
Determine el resultado de la prueba y la siguiente acción a realizar.
|
|
Paso A3
Retire el panel de nido de abeja y el soporte.
Vaya a "Mantenimiento" en el panel y presione ambos interruptores de límite del eje Z para ver el cambio de icono.
¿Los iconos de límite superior e inferior del eje Z se comportan correctamente en el panel?
Determine el resultado de la prueba y la siguiente acción a realizar.
Paso A4

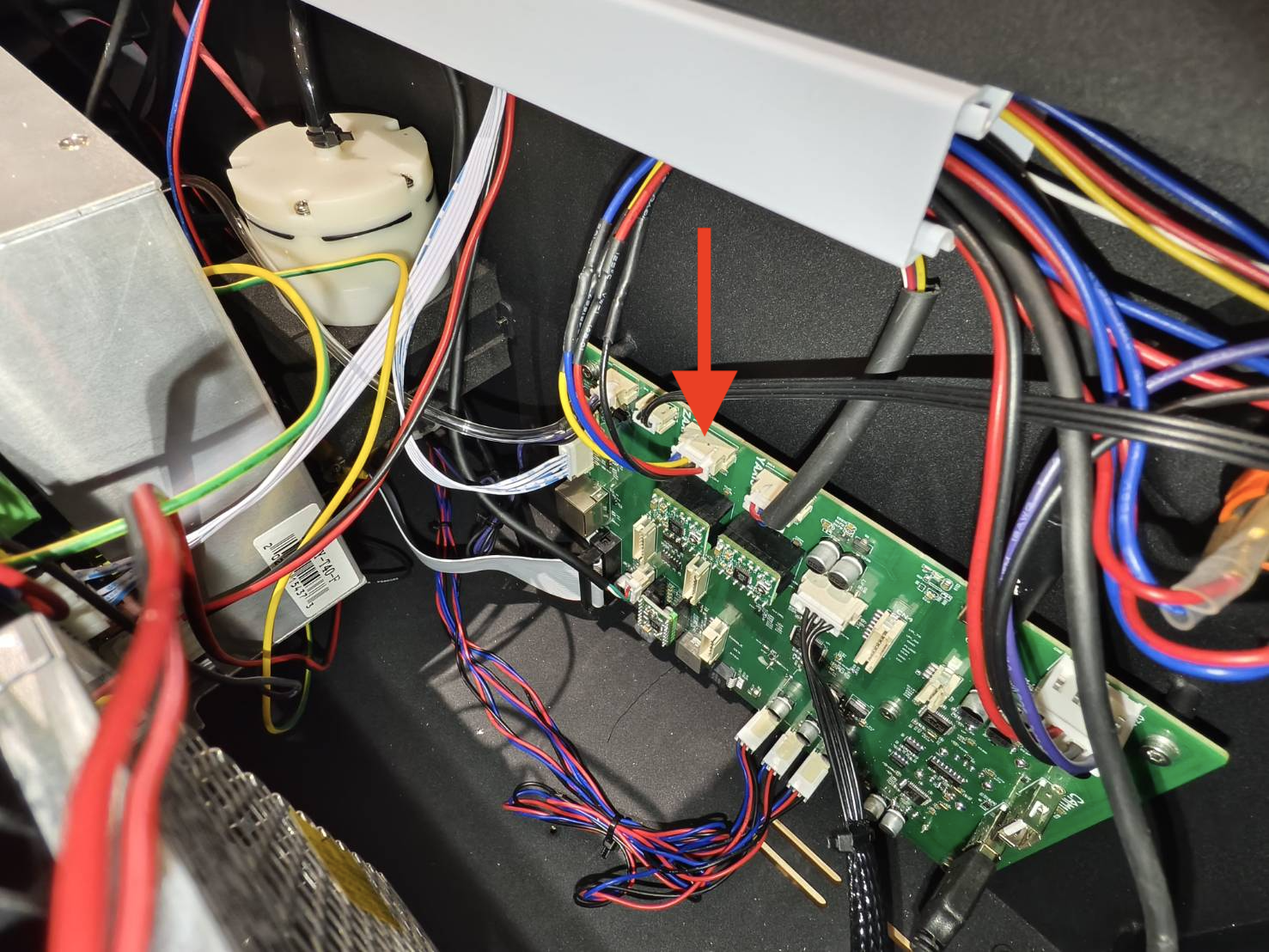

Desconecte el cable de los interruptores de límite del eje Z en la placa base y compruebe el icono en el panel. ¿Están cerrados ambos iconos?
-
Apague la máquina. Abra la cubierta lateral para ver el interior de la máquina.
- Desconecte el cable plano de los interruptores de límite del eje Z.
(Consulte el diagrama si su placa PCB no es igual a la de la foto.)
- Enciende la máquina y comprueba los iconos. ¿Están cerrados ambos iconos?
Determine el resultado de la prueba y la siguiente acción a realizar.
|
|
Paso B1
Vuelve a instalar el panel de nido de abeja.
Comprueba si los interruptores de límite superior e inferior del eje Z pueden ser activados por la plataforma.
Baja y luego sube la cama hasta arriba para comprobar si los interruptores de límite del eje Z se activan.
| Buen ejemplo - Activado |
|
Mal ejemplo - No activado (Se usa HEXA como demostración) |
Determine el resultado de la prueba y la siguiente acción a realizar.
|
|
|
|
Paso B2
Eleva o baja manualmente la cama y comprueba si puede moverse libremente en ambas direcciones, hacia arriba y hacia abajo.
|
|
Paso B2.1
Intente lubricar los 4 tornillos de avance y compruebe si la plataforma se puede mover manualmente y mediante el panel de control.
Por favor, consulte el artículo.
Determine el resultado de la prueba y la siguiente acción a realizar.
|
|
|
Paso B3

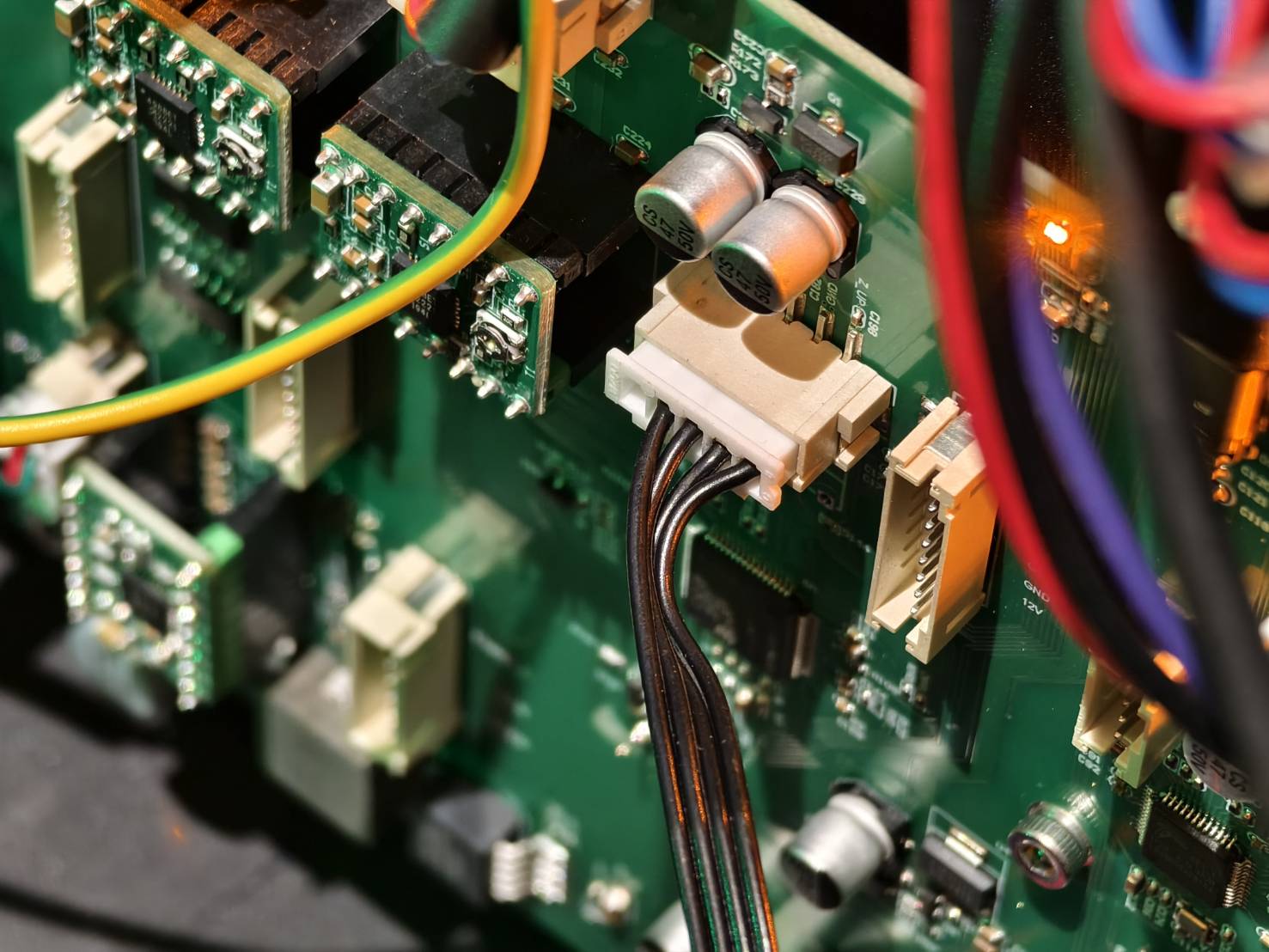

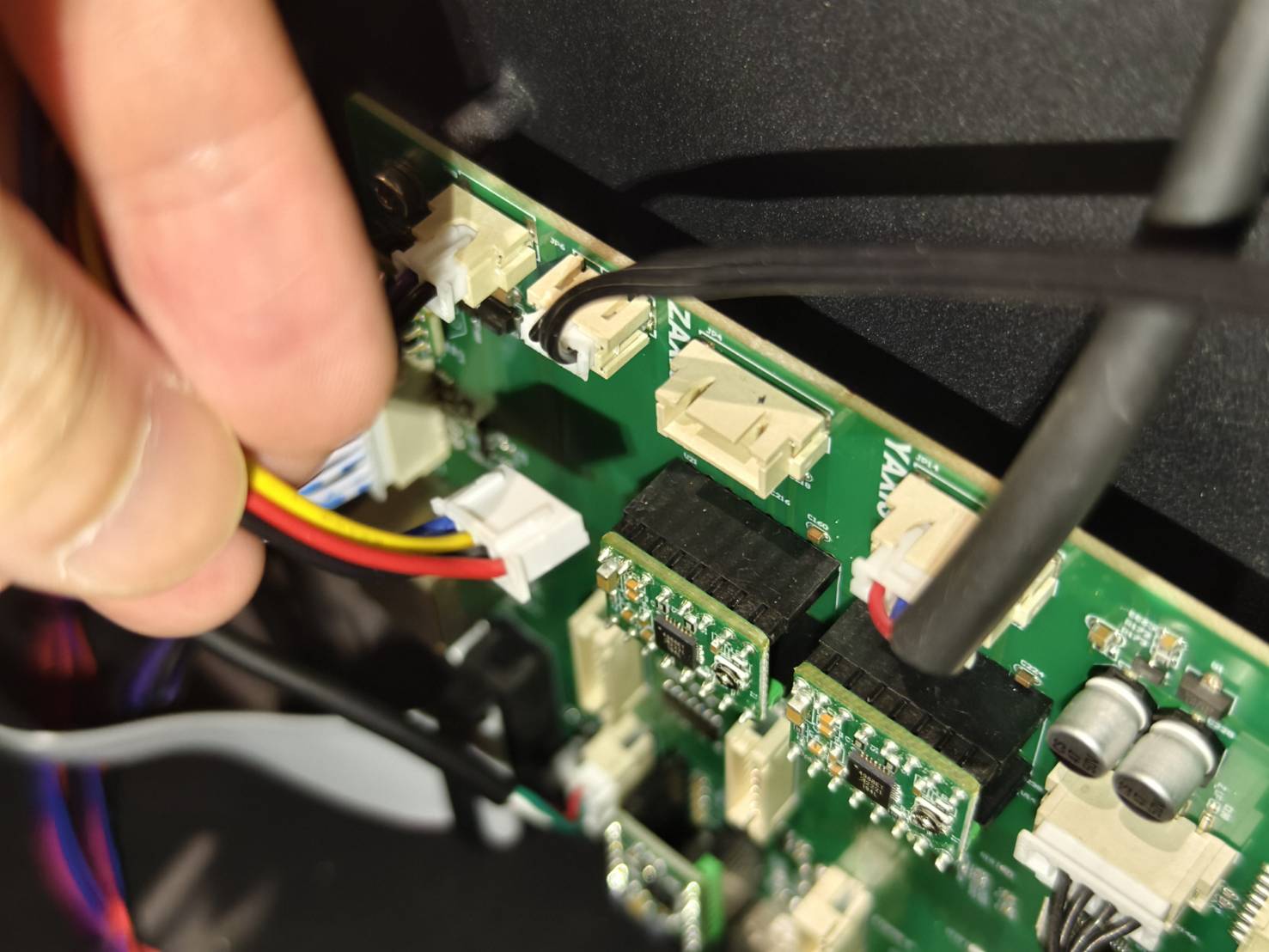

Desconecte y vuelva a conectar el cable del motor del eje Z. A continuación, intente bajar y subir la plataforma utilizando el panel de control.
(Consulte el diagrama si su placa PCB no es igual a la de la foto.)
-
Apague la máquina. Abra la cubierta lateral para ver el interior de la máquina.

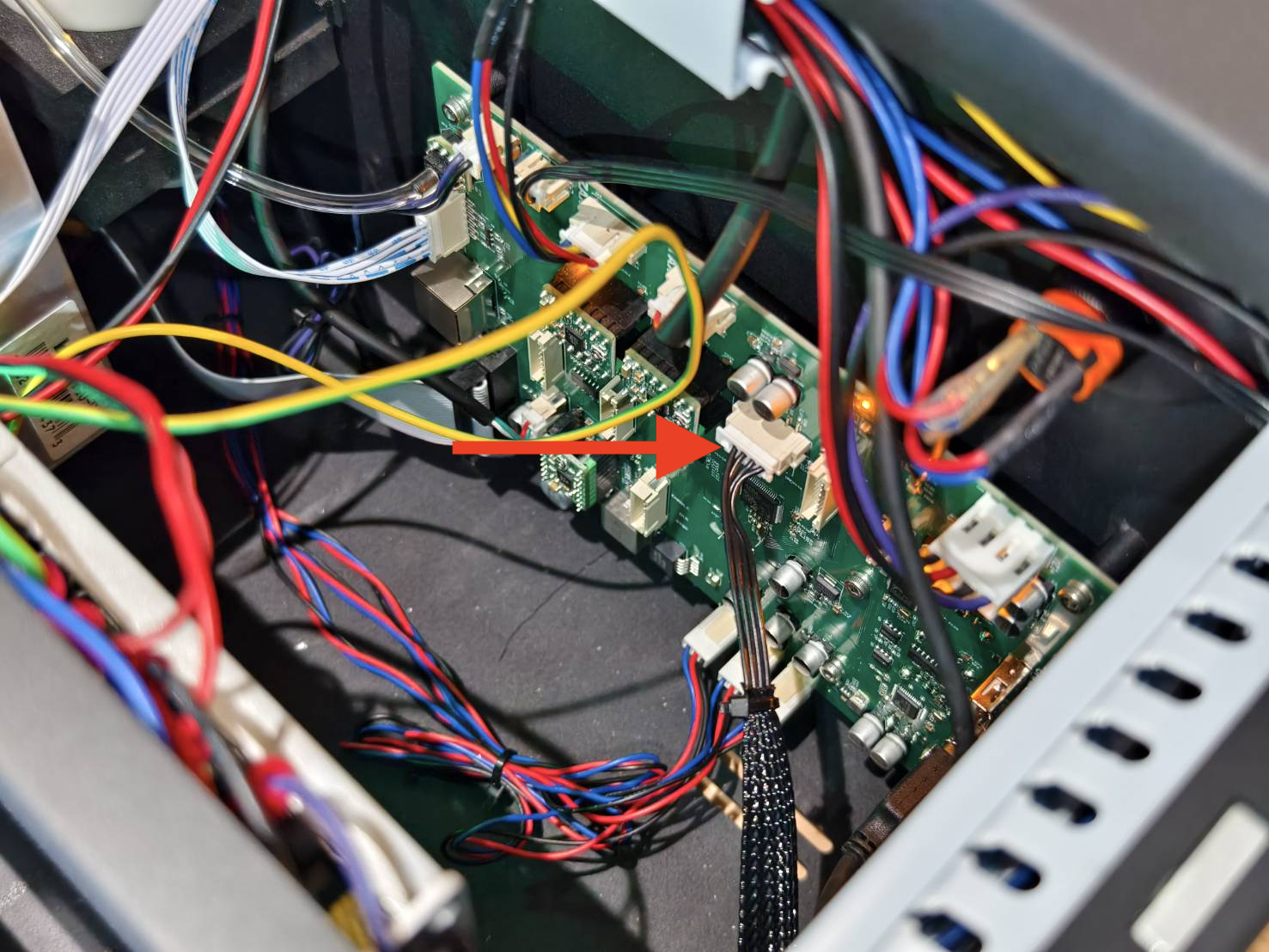

- Desconecte y vuelva a conectar el cable del motor del eje Z.
Determine el resultado de la prueba y la siguiente acción a realizar.
|
|
|
Paso B4

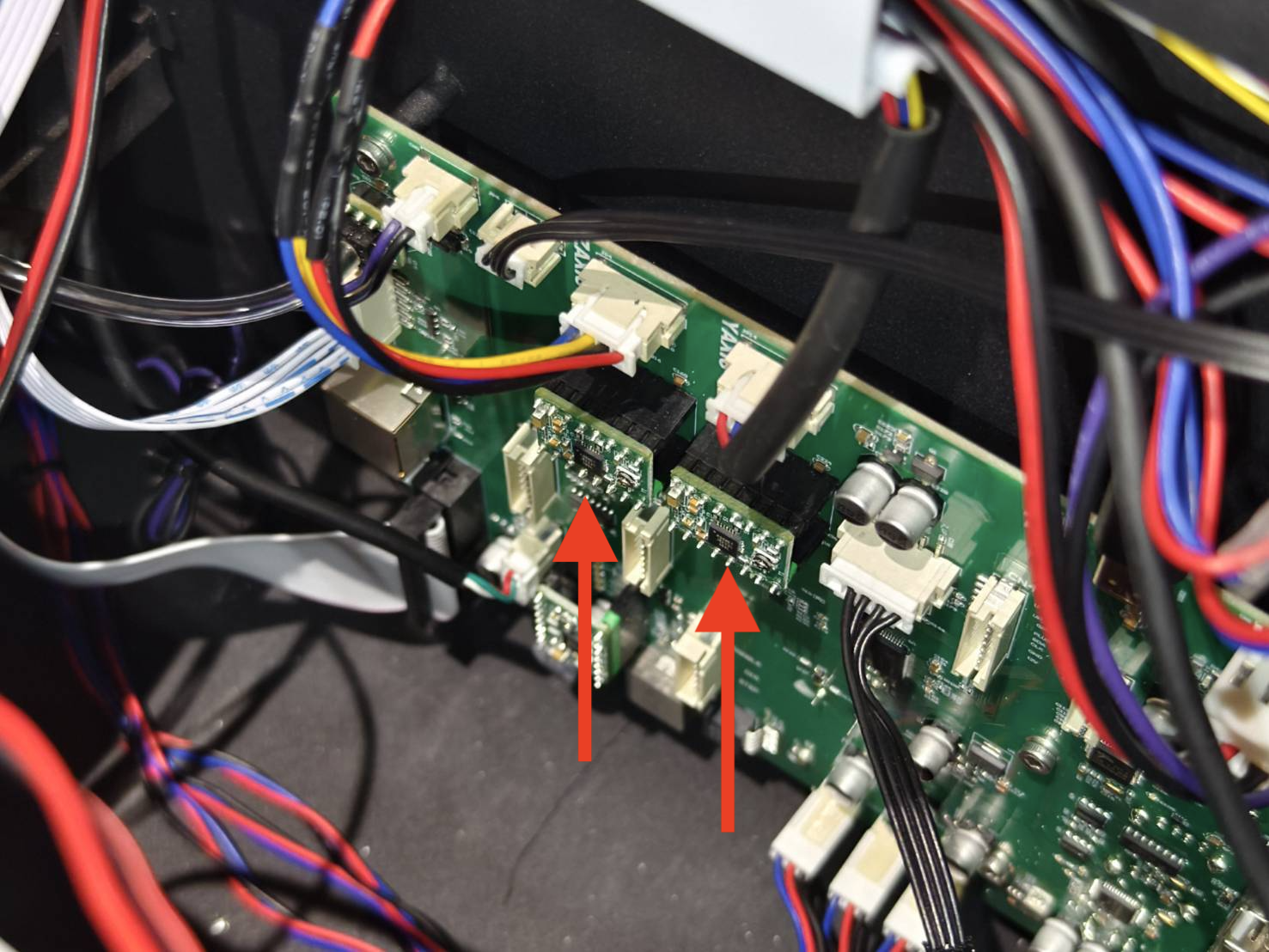

Apague la máquina para intercambiar los controladores (DriverIC) de los ejes Y y Z, y pruebe la plataforma utilizando el panel de control.
Determine el resultado de la prueba y la siguiente acción a realizar.
|
|
|
Paso C1
- Utilice un bastoncillo de algodón con alcohol para limpiar la punta del módulo de enfoque automático.
- Compruebe si la plataforma se puede mover hacia arriba y hacia abajo.
Determine el resultado de la prueba y la siguiente acción a realizar.
|
|
Paso C2

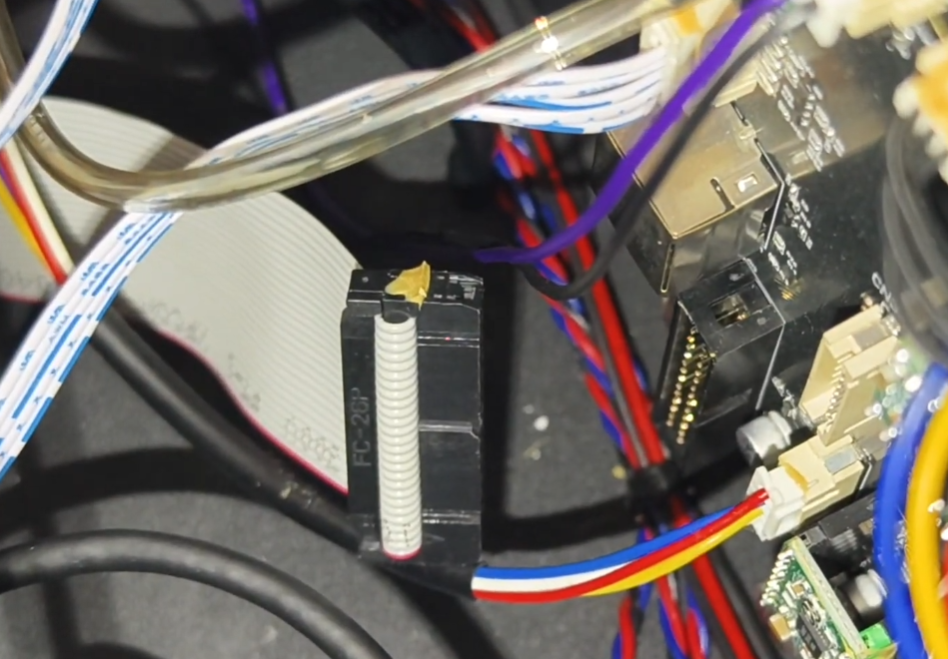

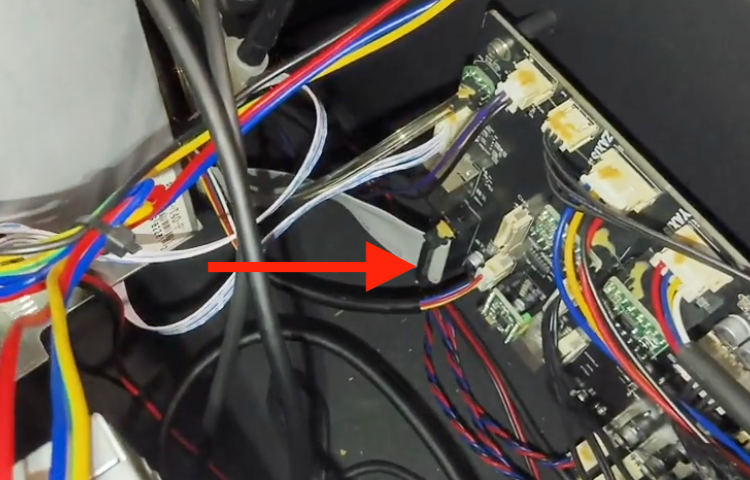

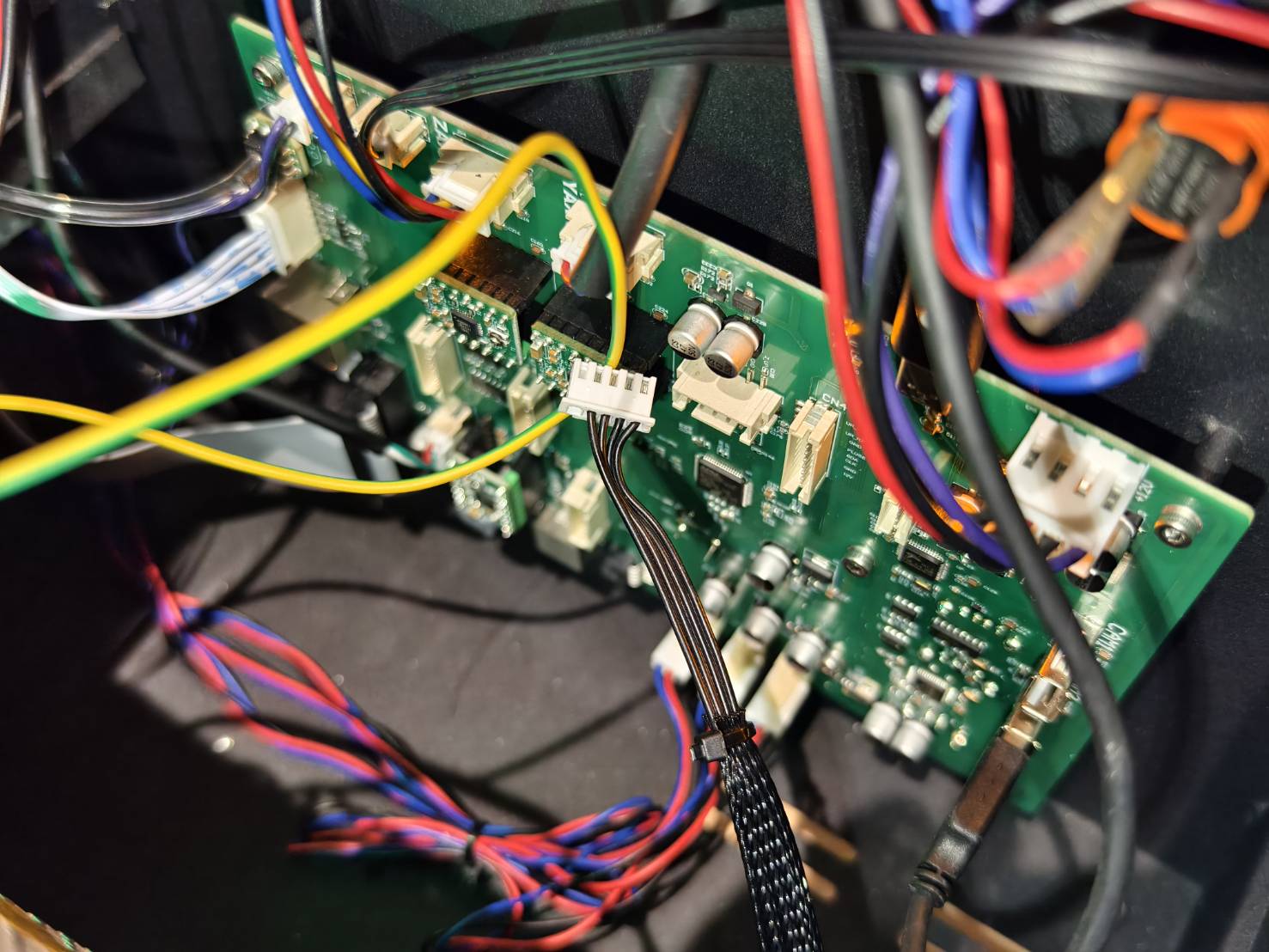

Apague la máquina. Abra la cubierta lateral para desconectar y volver a conectar el cable de cinta gris.
Encienda la máquina para comprobar si la plataforma puede subirse y bajarse.
(Compruebe la funcionalidad después de desconectar y volver a conectar el cable gris.)
Determine el resultado de la prueba y la siguiente acción a realizar.
|
|
Paso C2.1
Desconecte el cable de cinta gris y, a continuación, compruebe si la plataforma puede subirse y bajarse.
(Compruebe la funcionalidad mientras el cable gris está desconectado.)
Determine el resultado de la prueba y la siguiente acción a realizar.
|
|
Paso C3
- Vuelva a conectar el cable de cinta gris.

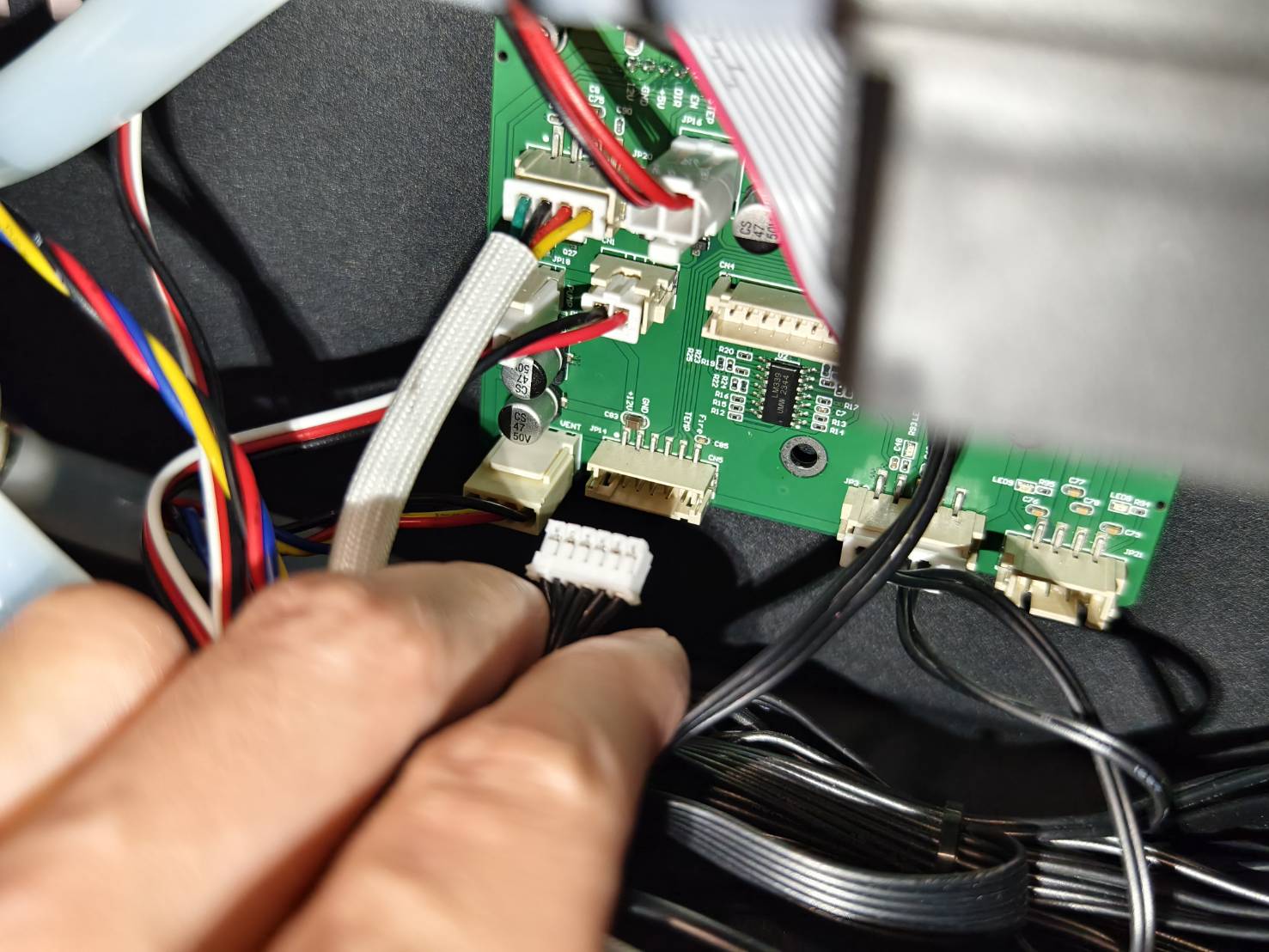

- Desconecte el cable de la placa del cabezal láser.
- Compruebe si la plataforma se puede mover hacia arriba y hacia abajo.
Determine el resultado de la prueba y la siguiente acción a realizar.
|
|
Paso C4
- Vuelva a conectar el cable en el cabezal láser.
- Consulte la guía para obtener instrucciones sobre cómo retirar la sonda de enfoque automático y la cubierta.
Lea únicamente el Paso 1, Paso 2 y Paso 6 (se necesitarán llaves Allen de 2,5 mm y 2,0 mm para realizar este paso). [Beambox II - Auto-Focus Probe & Cable Replacement]
- Compruebe si el interruptor de la placa de enfoque automático se puede presionar suavemente, como se muestra en el vídeo.
Determine el resultado de la prueba y la siguiente acción a realizar.
|
|
Paso C5
- Consulte la guía para obtener instrucciones sobre cómo reinstalar la cubierta y la sonda en la placa de enfoque automático, asegurándose de que la sonda se pueda empujar hacia arriba. Lea únicamente el Paso 7 y el Paso 8.
[Beambox II - Auto-Focus Probe & Cable Replacement]
- Cuelgue el conjunto de enfoque automático en su lugar y compruebe si la plataforma se puede mover hacia arriba y hacia abajo.
Determine el resultado de la prueba y la siguiente acción a realizar.
|
|
Paso C6
- Consulte la guía para obtener instrucciones sobre cómo reinstalar el conjunto de enfoque automático.
Lea únicamente el Paso 11 y el Paso 12.
[Beambox II - Auto-Focus Probe & Cable Replacement]
- Compruebe si la plataforma se puede mover hacia arriba y hacia abajo.
Determine el resultado de la prueba y la siguiente acción a realizar.
|
|
Paso C7
Vuelva a conectar los siguientes cables.
- El cable de 6 pines en la placa del plóter. (La cubierta trasera debe retirarse con un destornillador T8.) (Consulte el diagrama si su placa PCB no es igual a la de la foto.)

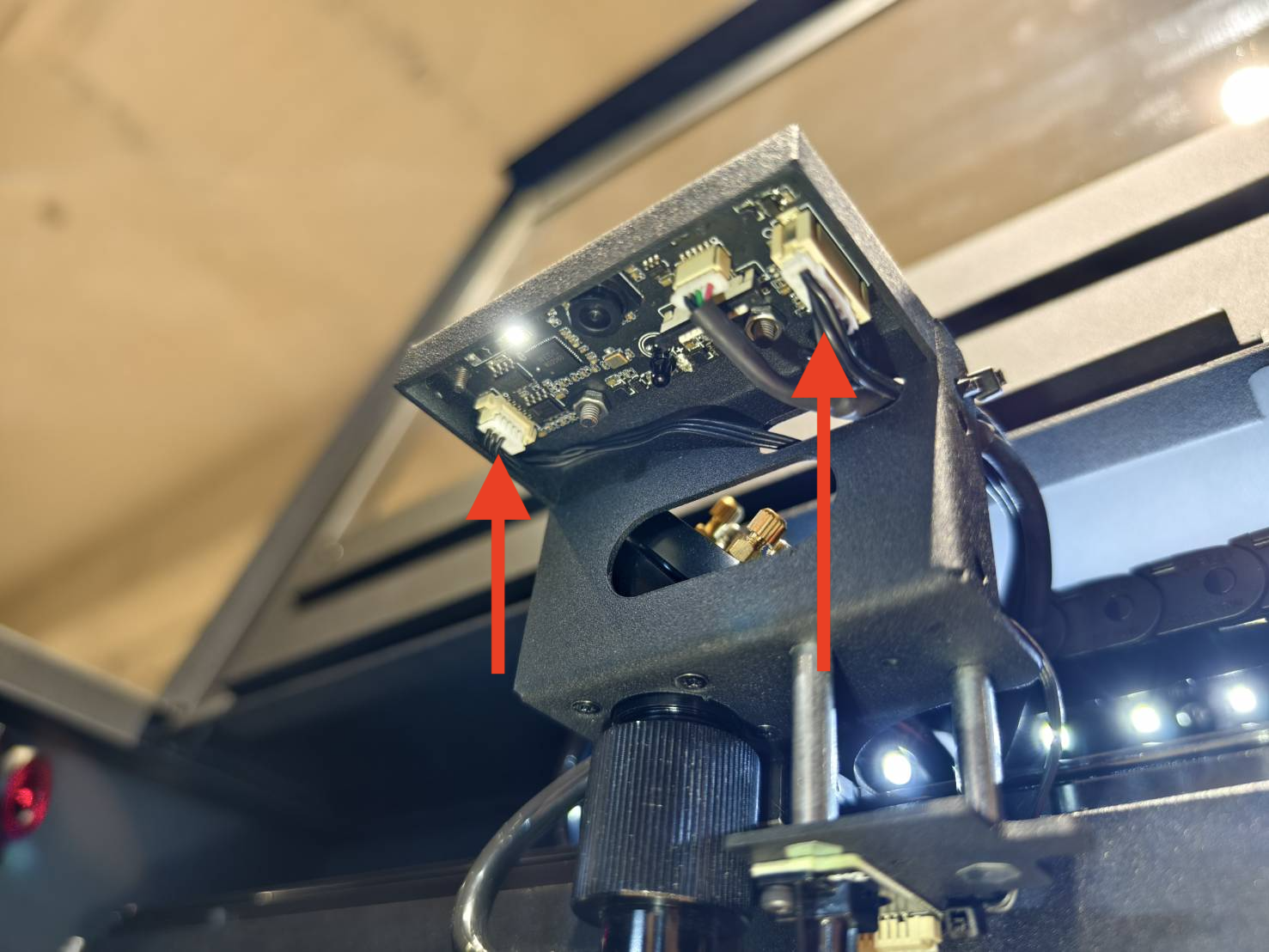

- Los cables de 6 pines y 3 pines en la placa LED de la cámara en el cabezal láser.
(Si es demasiado difícil de desenchufar, asegúrese de que la conexión no esté suelta en su lugar.)
- El cable de 3 pines en la parte posterior del cabezal láser en el módulo de enfoque automático.
(Si es demasiado difícil de desenchufar, asegúrese de que la conexión no esté suelta en su lugar.)
- Después de eso, compruebe si la plataforma se puede mover hacia arriba y hacia abajo.
Determine el resultado de la prueba y la siguiente acción a realizar.
|
|
Paso C8
Coloque el material en la cama de trabajo y realice el enfoque automático.
Determine el resultado de la prueba y la siguiente acción a realizar.
|
|
Contactar con el servicio de atención al cliente
- Por favor, siga las instrucciones del enlace a continuación para informar correctamente del problema a su distribuidor local o al soporte técnico de FLUX. [Contactar con Atención al Cliente]
*La información recopilada, como fotos o vídeos que muestren el problema de su máquina descrito en este artículo, deberá ser compartida con el distribuidor o el soporte técnico de FLUX.
#END
