#913 Detección de Flujo de Aire Anormal

FLUX Support Team
  • Actualización

Posibles causas:

  1. El filtro de la bomba de aire está sucio y necesita ser reemplazado.
  2. El sistema falla (Vuelva a actualizar el firmware o restablezca los valores de fábrica).
  3. La manguera de aire está doblada o dañada.
  4. El tubo transparente de 3 vías (unión en T) del sensor está doblado o dañado.
  5. La placa base no funciona correctamente.
  6. La bomba de aire es demasiado débil.
  7. La bomba de aire es demasiado potente. (Menos probable)



Paso 1

Reemplace el filtro de la bomba de aire en el lateral de la máquina y realice una prueba de flujo de aire.IMG20250508171210.jpg





Determine el resultado de la prueba y la siguiente acción a realizar.

  • El valor está dentro del rango normal >> Paso 3.1
  • El valor NO está dentro del rango normal >> Paso 2



Paso 2

Compruebe si sale aire por la boquilla del láser.

  • Acceda al modo de mantenimiento en el panel y active la bomba de aire.
  • Utilice su mano o un trozo de papel para comprobar si sale aire por la boquilla del láser.

Determine el resultado de la prueba y la siguiente acción a realizar.



Paso 2.1

Abra la cubierta lateral para comprobar o reconectar los dos pines del cable de la bomba de aire y la manguera de aire conectada a la parte superior de la bomba. El objetivo es asegurarse de que no haya cables ni mangueras dañados, sueltos o doblados.

  • Abra la cubierta lateral para ver el interior de la máquina.

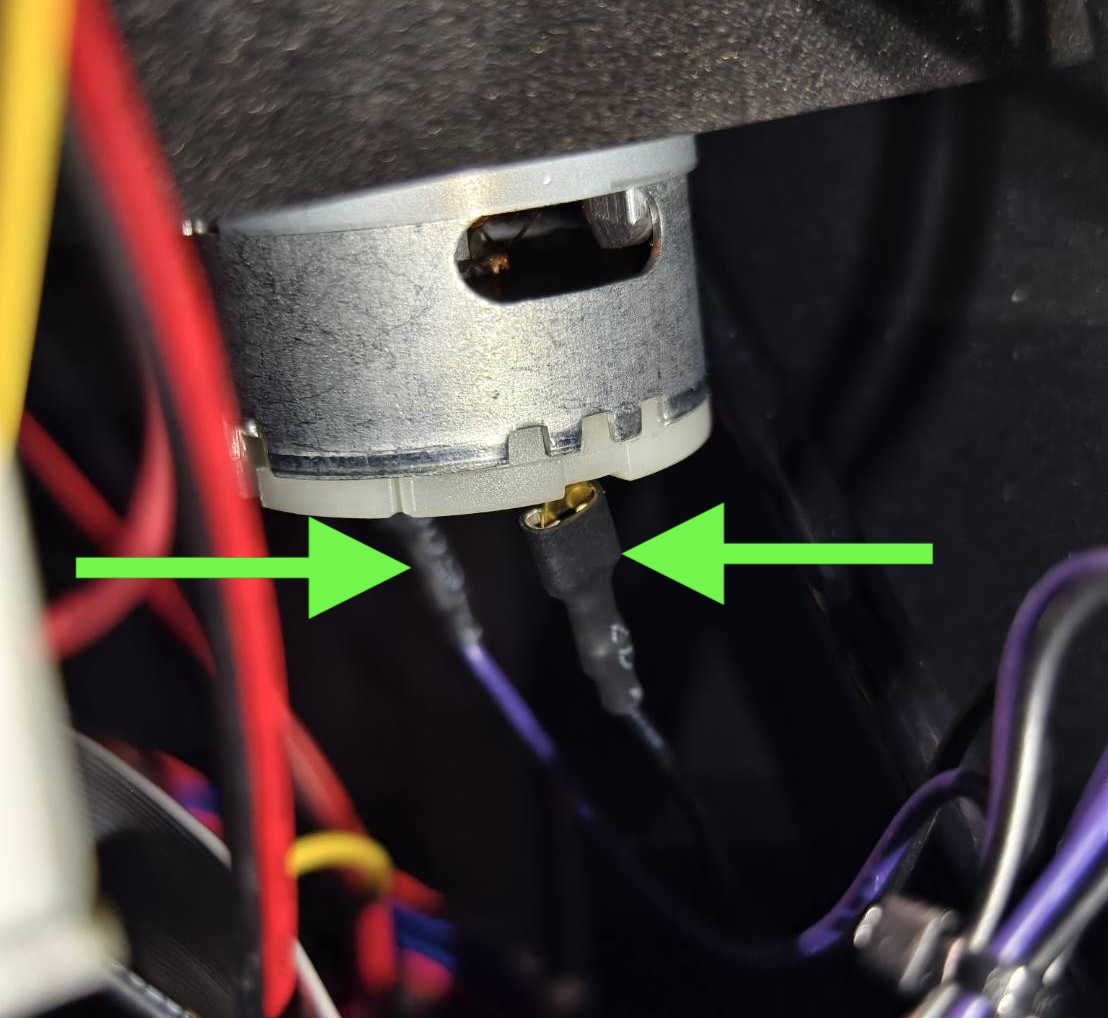

  • Compruebe o reconecte los dos pines del cable de la bomba de aire. (Máquina apagada)

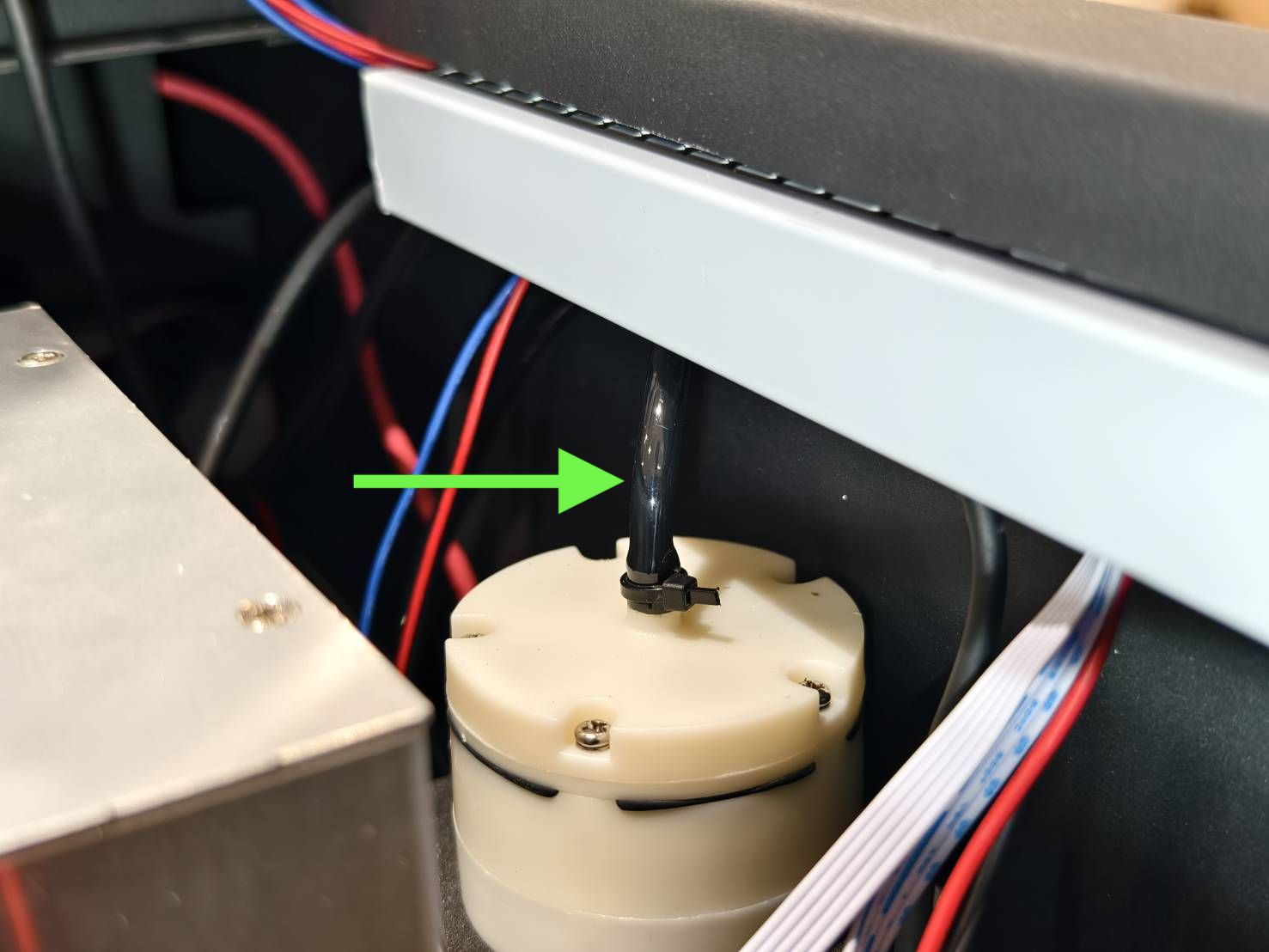

  • Compruebe la manguera de aire en la bomba de aire.

  • Compruebe la manguera de aire en la boquilla láser.

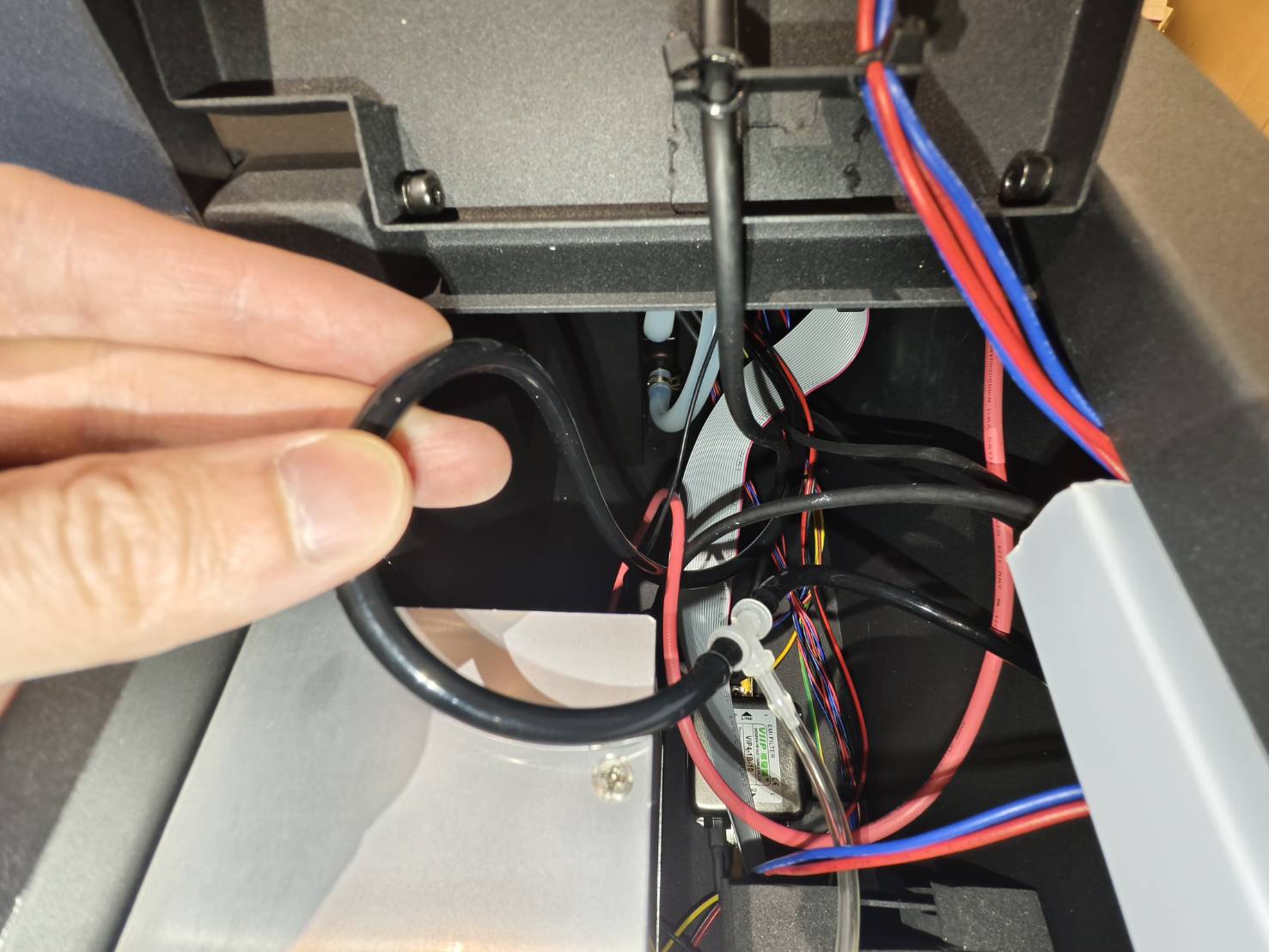

    Manguera de aire doblada en la boquilla Manguera de aire doblada en la cadena


  • Encienda la máquina y active la bomba de aire para comprobar si sale aire por la boquilla láser.


Determine el resultado de la prueba y la siguiente acción a realizar.



Paso 2.2

Restablezca la máquina a los ajustes de fábrica y compruebe si sale aire por la boquilla láser.

(Página principal > Máquina > Página siguiente > Restablecer a ajustes de fábrica > Sí)



Determine el resultado de la prueba y la siguiente acción a realizar.



Paso 2.3

Actualice el firmware a la última versión y compruebe si sale aire por la boquilla láser.
Beambox II - Guía de actualización del firmware



Determine el resultado de la prueba y la siguiente acción a realizar.



Paso 2.4

Active el valor del flujo de aire en el panel y mueva el cabezal láser por el área de trabajo para comprobar si el valor cambia durante el movimiento.

Cómo activar la prueba de velocidad del flujo de aire.



Demostración:



Determine el resultado de la prueba y la siguiente acción a realizar.

  • El valor siempre está dentro del rango normal >> Paso 2.5
  • El valor siempre es inferior al valor mínimo >> Paso 4
  • El valor siempre es superior al rango máximo >> Paso 5
  • El valor oscila entre el rango normal y el valor máximo >> Paso 5



Paso 2.5

Ejecute una tarea y compruebe si aparece el error.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determine el resultado de la prueba y la siguiente acción a realizar.

  • No, el error no aparece >> Problema resuelto
    • Posible causa:
      1. El sistema ha fallado



Paso 3

Active el valor del flujo de aire en el panel y mueva el cabezal láser por el área de trabajo para comprobar si el valor cambia durante el movimiento.

Cómo activar la prueba de velocidad del flujo de aire.



Demostración:



Determine el resultado de la prueba y la siguiente acción a realizar.

  • El valor siempre está dentro del rango normal >> Paso 3.1
  • El valor siempre es inferior al valor mínimo >> Paso 4
  • El valor siempre es superior al rango máximo >> Paso 5
  • El valor oscila entre el rango normal y el valor máximo >> Paso 5



Paso 3.1

Ejecute una tarea y compruebe si aparece el error.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determine el resultado de la prueba y la siguiente acción a realizar.

  • No, el error no aparece >> La máquina no presenta ningún problema
  • Sí, el error sigue apareciendo >> Paso 3.2



Paso 3.2

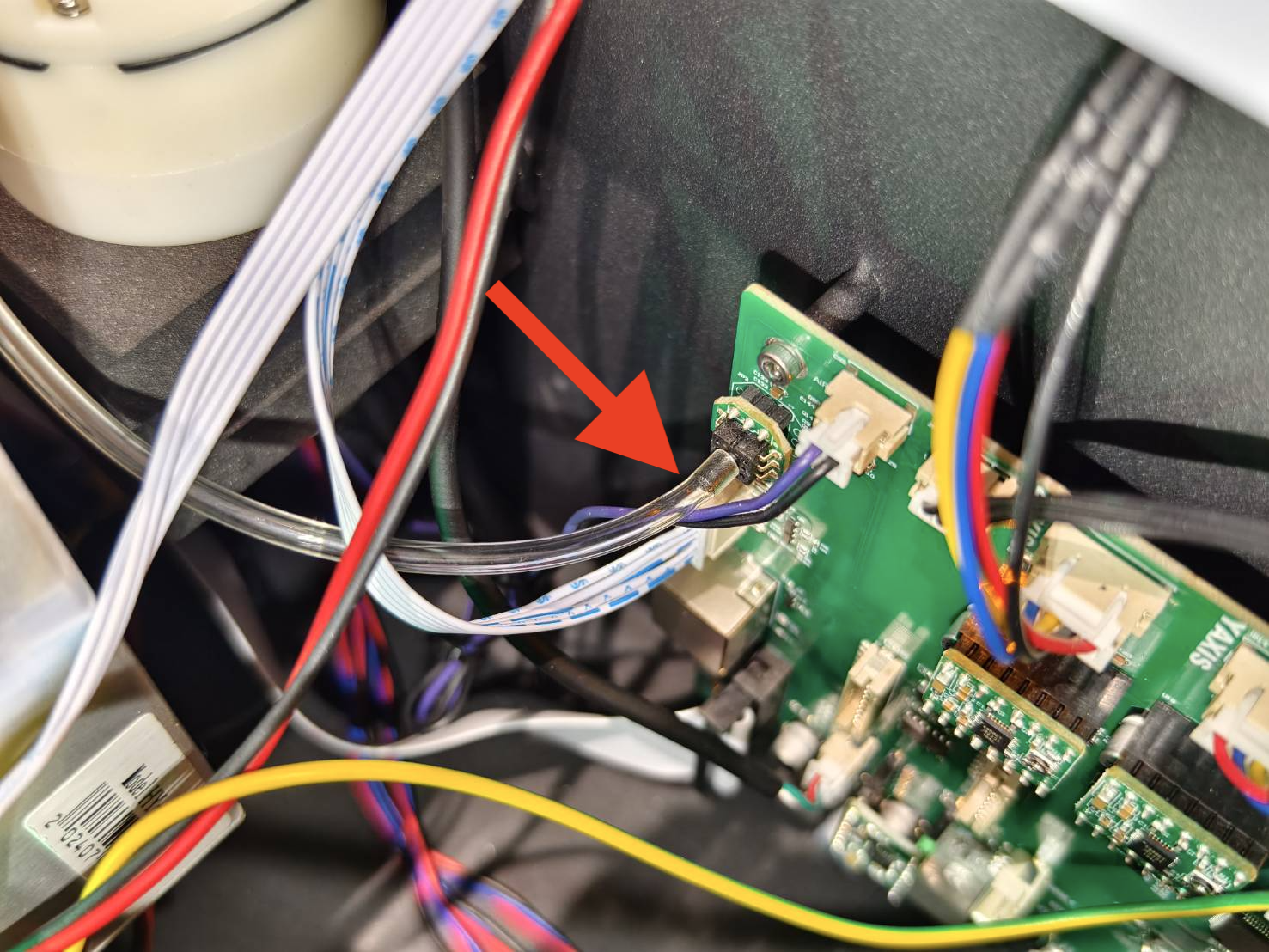

Vuelva a conectar el tubo transparente de tres vías (unión en T). Ejecute una tarea y compruebe si aparece el error.

  • Abra la cubierta lateral para ver el interior de la máquina.

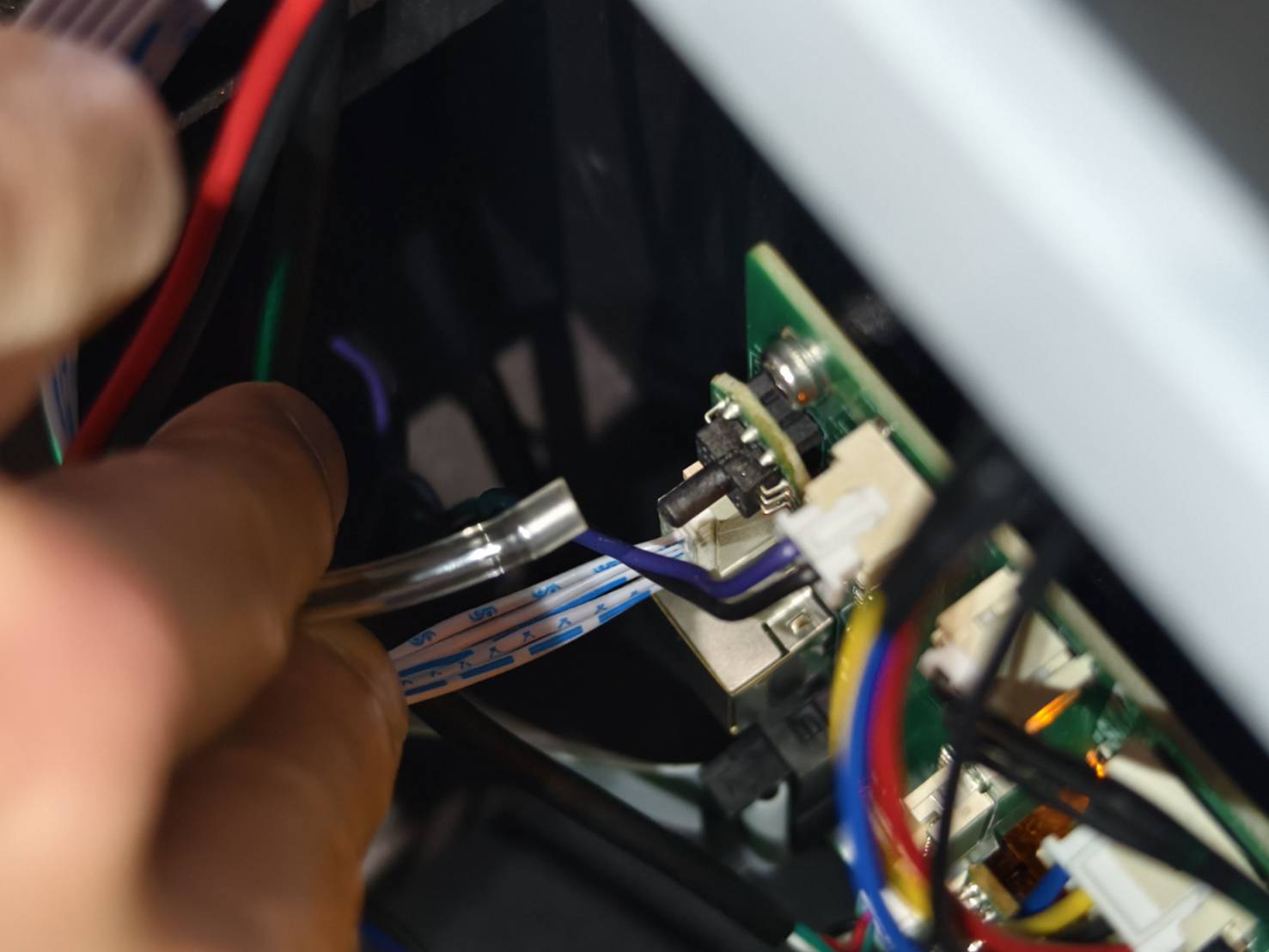

  • Vuelva a conectar el tubo transparente de tres vías (unión en T).



  • Ejecute una tarea y compruebe si aparece el error.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Determine el resultado de la prueba y la siguiente acción a realizar.

  • No, el error no aparece >> Problema resuelto
    • Posible causa:
      1. La conexión del tubo transparente de tres vías (unión en T) estaba defectuosa
  • Sí, el error sigue apareciendo >> Paso 3.3



Paso 3.3

Restablezca la máquina a los ajustes de fábrica y ejecute una tarea para comprobar si aparece el error.

(Página principal > Máquina > Página siguiente > Restablecer a ajustes de fábrica > Sí)



Determine el resultado de la prueba y la siguiente acción a realizar.

  • No, el error no aparece >> Problema resuelto
    • Posible causa:
      1. El sistema ha fallado



Paso 4

Vuelva a conectar el tubo transparente de tres vías (unión en T) y verifique el valor del flujo de aire.

  • Abra la cubierta lateral para ver el interior de la máquina.



  • Vuelva a conectar el tubo transparente de tres vías (unión en T).



  • Active la prueba de velocidad del flujo de aire y mueva el cabezal láser para comprobar el valor.



Determine el resultado de la prueba y la siguiente acción a realizar.

  • El valor siempre está dentro del rango normal >> Paso 4.3
  • El valor siempre es inferior al valor mínimo >> Paso 4.1
  • El valor siempre es superior al rango máximo >> Paso 5
  • El valor oscila entre el rango normal y el valor máximo >> Paso 5



Paso 4.1

Compruebe si hay alguna fuga o daño en la manguera de aire y en el tubo transparente de tres vías.

  • Compruebe la manguera de aire en la boquilla láser.

    Manguera de aire doblada en la boquilla Manguera de aire doblada en la cadena
  • Compruebe la manguera de aire en la bomba de aire.


  • Compruebe el tubo transparente de tres vías.
  • Examine el conector de la manguera de aire para detectar posibles fugas. Vuelva a conectarlo si es necesario.

  • Revise el resto del recorrido de la manguera de aire.

    Vista general de la disposición de la manguera de aire

    En la parte trasera de la máquina se puede examinar un tramo de la manguera de aire

    En el lado de la bomba de aire, se puede examinar un tramo de la manguera de aire



Determine el resultado de la prueba y la siguiente acción a realizar.

  • La manguera de aire y el tubo transparente de tres vías están en buen estado >> Paso 4.2
  • La manguera de aire o el tubo transparente de tres vías están en mal estado >> Contacte con el servicio de atención al cliente
    • Posible causa:
      1. La manguera de aire está defectuosa y necesita ser reemplazada
      2. El tubo transparente de 3 vías está defectuoso y necesita ser reemplazado



Paso 4.2

Restablezca la máquina a los ajustes de fábrica y compruebe si el valor del flujo de aire se normaliza.

(Página principal > Máquina > Página siguiente > Restablecer a ajustes de fábrica > Sí)



Determine el resultado de la prueba y la siguiente acción a realizar.

  • El valor siempre está dentro del rango normal >> Paso 4.3
  • El valor siempre es inferior al valor mínimo >> Contacte con el servicio de atención al cliente
    • Posible causa:
      1. La bomba de aire está defectuosa y necesita ser reemplazada
      2. La placa base está defectuosa y necesita ser reemplazada
      3. El tubo transparente de 3 vías está defectuoso y necesita ser reemplazado
  • El valor siempre es superior al rango máximo >> Paso 5
  • El valor oscila entre el rango normal y el valor máximo >> Paso 5



Paso 4.3

Ejecute una tarea y compruebe si aparece el error.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determine el resultado de la prueba y la siguiente acción a realizar.

  • No, el error no aparece >> Problema resuelto
    • Posible causa:
      1. Error del sistema
      2. La conexión del tubo transparente de tres vías (unión en T) estaba defectuosa



Paso 5

Abra la cubierta lateral y examine la manguera de aire negra para ver si está doblada en algún punto.

  • Abra la cubierta lateral para ver el interior de la máquina.



  • Compruebe la manguera de aire en la bomba de aire.


  • Compruebe el tubo transparente de tres vías.


  • Examine el conector de la manguera de aire para detectar posibles fugas. Vuelva a conectarlo si es necesario.
  • Revise el resto del recorrido de la manguera de aire.

    Vista general de la disposición de la manguera de aire

    En la parte trasera de la máquina se puede examinar un tramo de la manguera de aire

    En el lado de la bomba de aire, se puede examinar una sección de la manguera de aire.

Determine el resultado de la prueba y la siguiente acción a realizar.

  • La manguera de aire no está doblada >> Paso 6
  • La manguera de aire está doblada >> Paso 5.1



Paso 5.1

Intente enderezar la sección doblada de la manguera de aire y compruebe el valor del flujo de aire.
No la corte. El objetivo aquí es solo aplicar fuerza para enderezar la manguera.



Determine el resultado de la prueba y la siguiente acción a realizar.

  • El valor siempre está dentro del rango normal >> Paso 5.2
  • El valor siempre es inferior al valor mínimo >> Paso 4



Paso 5.2

Ejecute una tarea y compruebe si aparece el error.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determine el resultado de la prueba y la siguiente acción a realizar.

  • No, el error no aparece >> Problema resuelto
    • Posible causa:
      1. La manguera de aire estaba doblada pero se puede enderezar y reparar
  • Sí, el error sigue apareciendo >> Paso 5.3



Paso 5.3

Restablezca la máquina a los ajustes de fábrica y compruebe si el error vuelve a aparecer.

(Página principal > Máquina > Página siguiente > Restablecer a ajustes de fábrica > Sí)



Determine el resultado de la prueba y la siguiente acción a realizar.

  • No, el error no aparece >> Problema resuelto
    • Posible causa:
      1. El sistema ha fallado



Paso 6

Restablezca la máquina a los ajustes de fábrica y verifique el valor del flujo de aire.

(Página principal > Máquina > Página siguiente > Restablecer a ajustes de fábrica > Sí)



Determine el resultado de la prueba y la siguiente acción a realizar.

  • El valor siempre está dentro del rango normal >> Paso 4.3
  • El valor siempre es inferior al valor mínimo >> Paso 4
  • El valor siempre es superior al rango máximo >> Paso 6.1
  • El valor oscila entre el rango normal y el valor máximo >> Paso 6.1



Paso 6.1

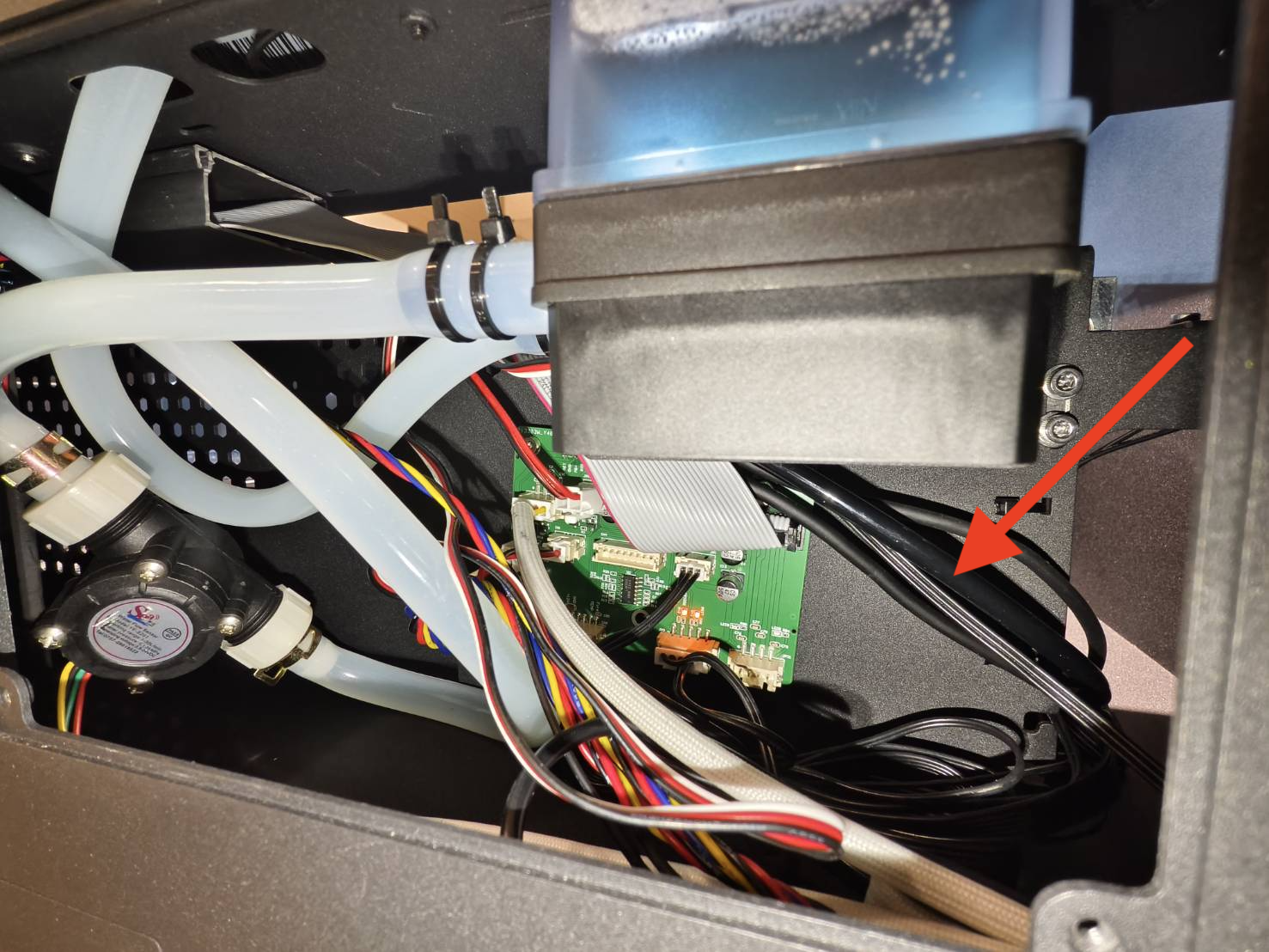

Desconecte el tubo transparente de tres vías de la placa base y compruebe si el valor disminuye.




Determine el resultado de la prueba y la siguiente acción a realizar.

  • El valor disminuye y se mantiene por debajo del rango normal >> Contacte con el servicio de atención al cliente
    • La bomba de aire está defectuosa y necesita ser reemplazada
    • La manguera de aire está doblada en algún lugar y no es visible
    • La placa base está defectuosa y debe ser reemplazada (menos probable)
    • El tubo transparente de tres vías está defectuoso y debe ser reemplazado (menos probable)



Contacte con el servicio de atención al cliente

*La información recopilada, como fotografías o vídeos que muestren el problema de su máquina descrito en este artículo, deberá ser compartida con el distribuidor o el soporte técnico de FLUX.
