Beambox II - Sustitución de la placa base

Herramientas

Paso 1

Apague la máquina y desconecte el cable de alimentación.

Paso 2

Abra la cubierta lateral para acceder al interior de la máquina.

• Utilice un destornillador de estrella para abrir la cubierta.



Paso 3

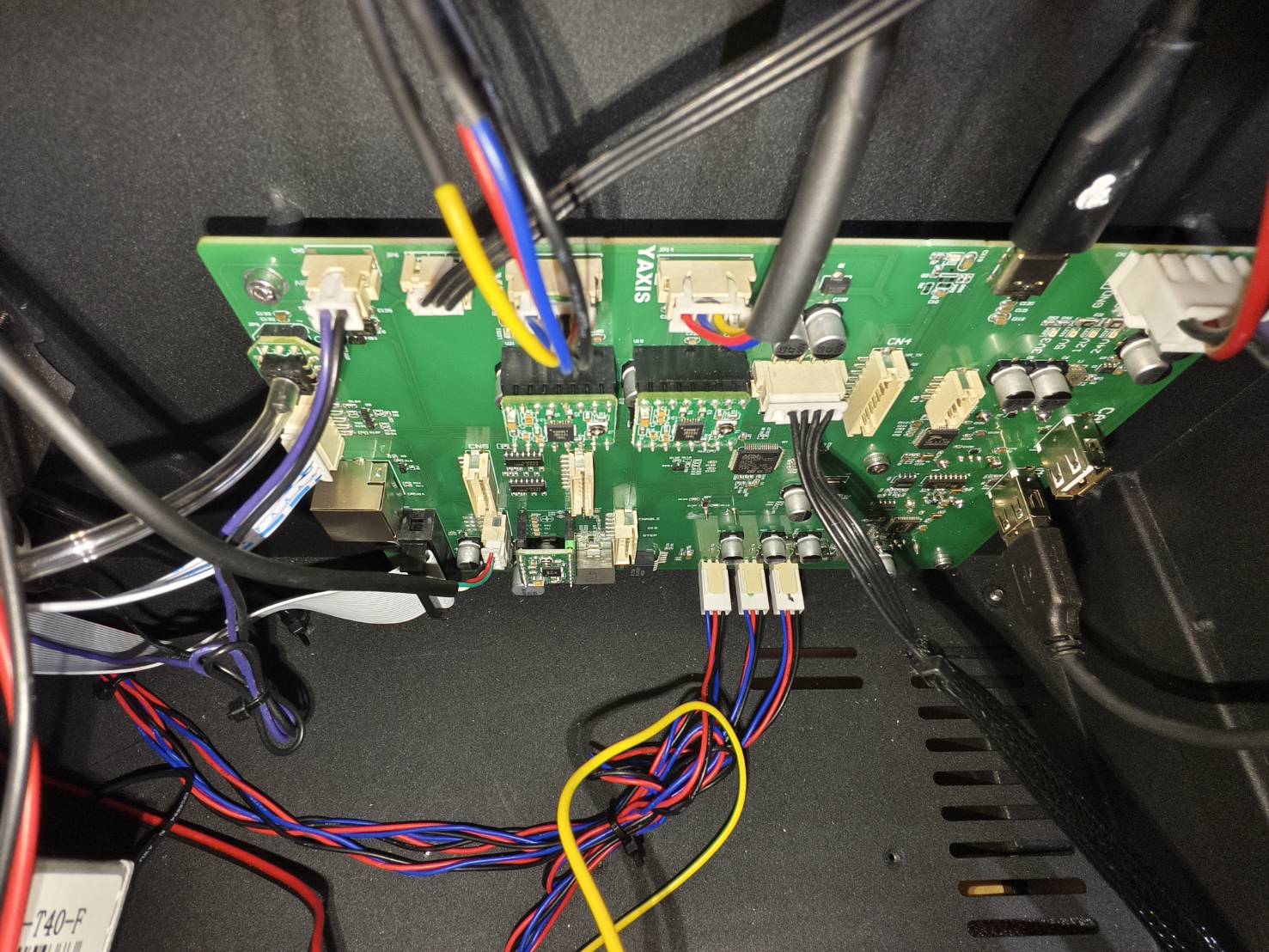

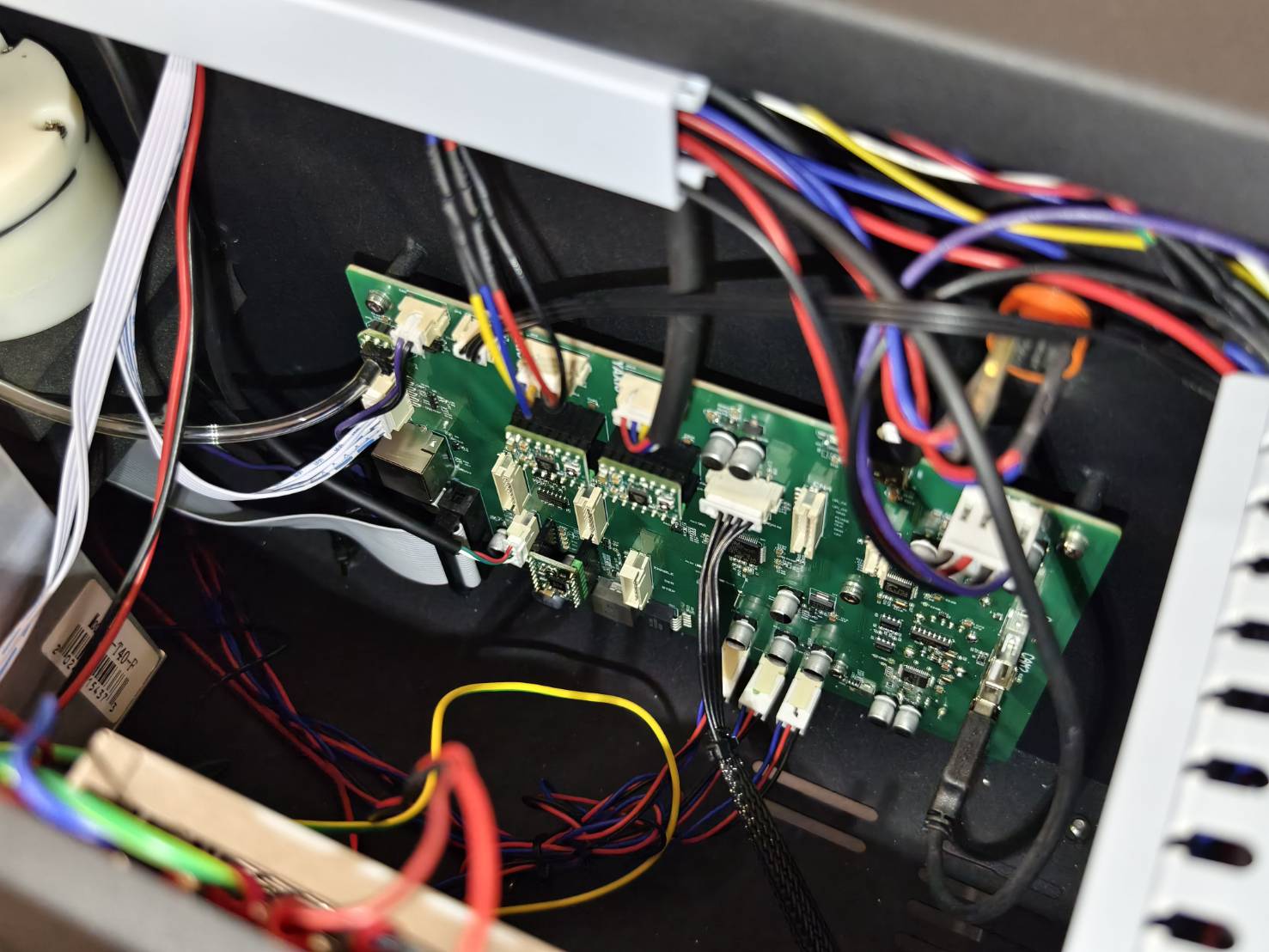

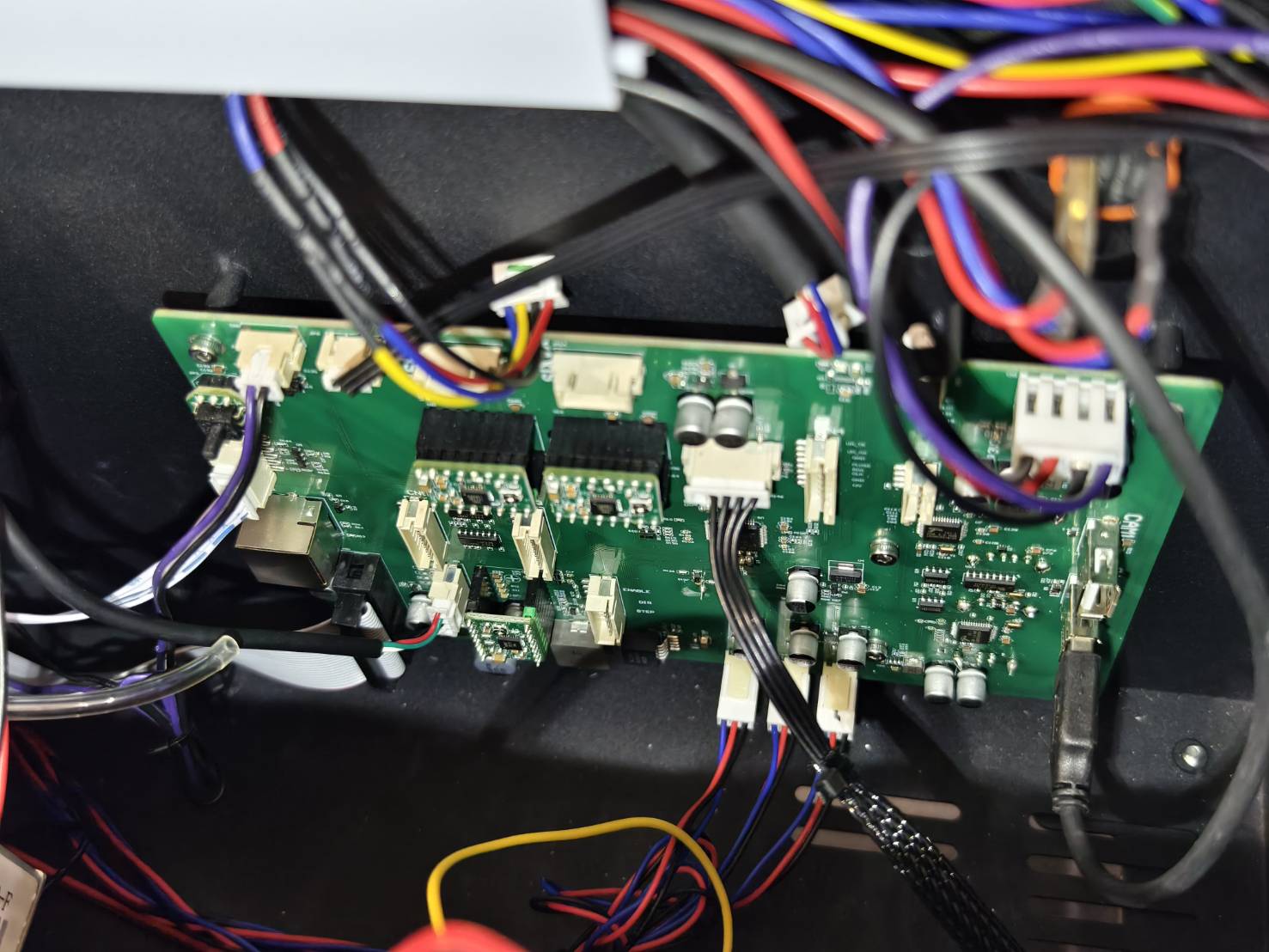

Tome fotografías de toda la configuración de la placa base.
El objetivo es evitar que olvide dónde van conectados todos los cables al instalar la nueva.
(Si no recuerda dónde debe ir un cable, consulte el diagrama de la configuración más reciente. No utilice las fotos que aparecen a continuación, ya que la versión de la placa base puede variar.)

Paso 4

En la parte superior de la placa base hay dos cables similares. Uno es para el motor del eje Z y el otro para el motor del eje Y.
Para evitar que estos cables se conecten en los enchufes equivocados, recomendamos encarecidamente marcarlos.

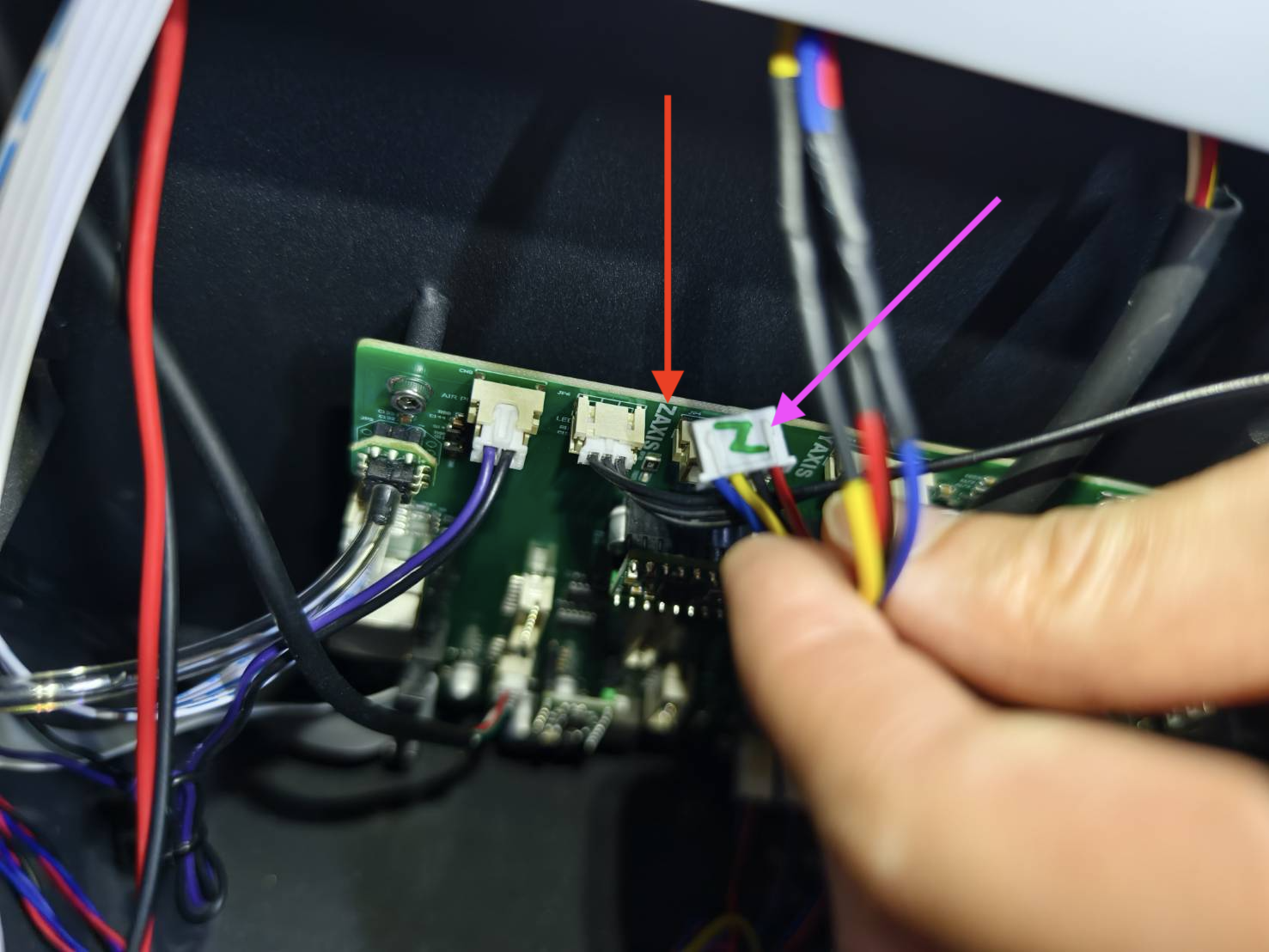

• Desconecte el cable del eje Z y marque 'Z' en el conector.
  En la placa base hay una indicación para el motor del eje Z, que puede utilizar para determinar dónde irá el cable del eje Z en la nueva placa base.

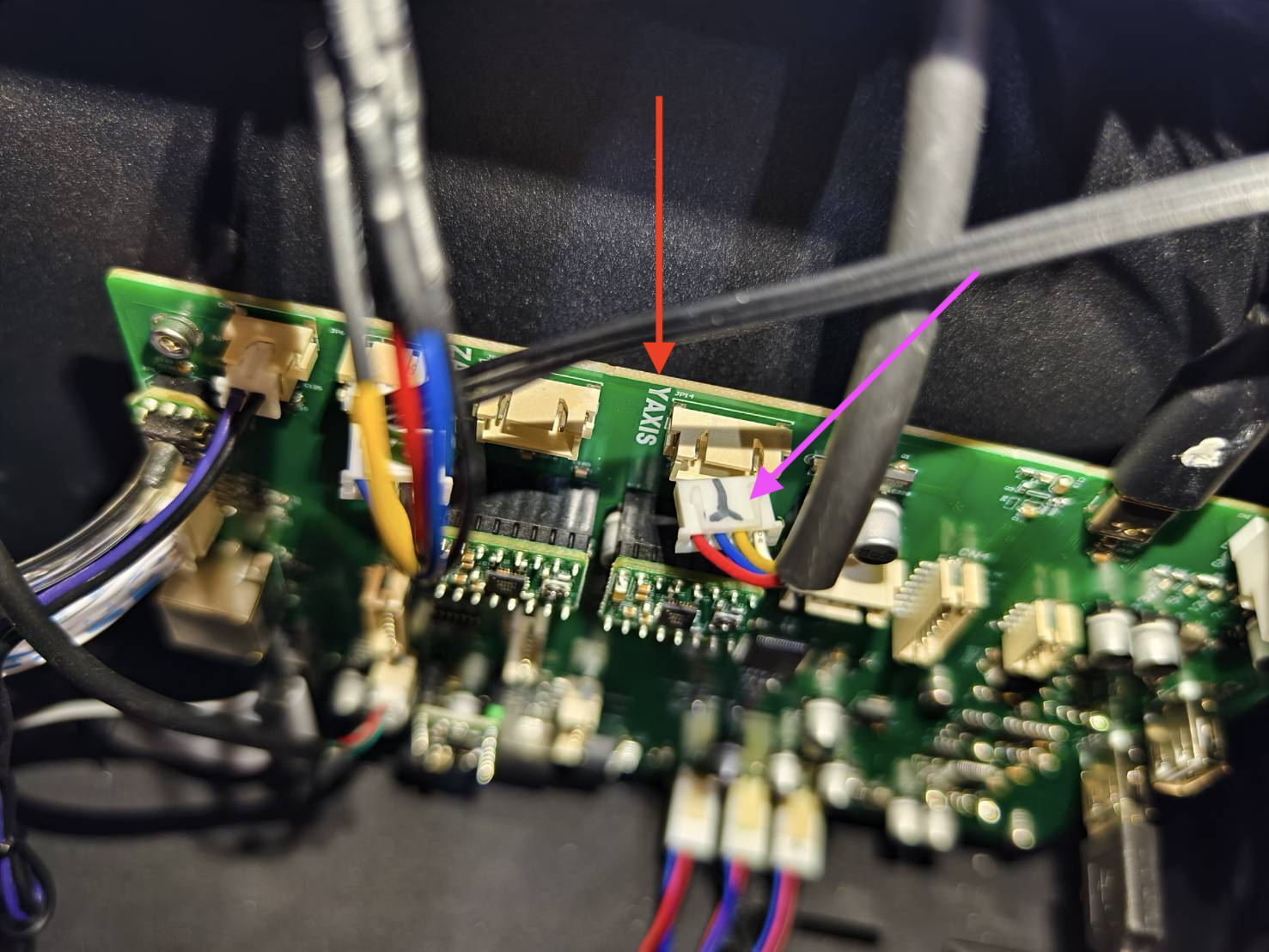

• Desconecte el cable del eje Y y marque 'Y' en el conector.
  En la placa base hay una indicación para el motor del eje Y, que puede utilizar para determinar dónde irá el cable del eje Y en la nueva placa base.

Paso 5

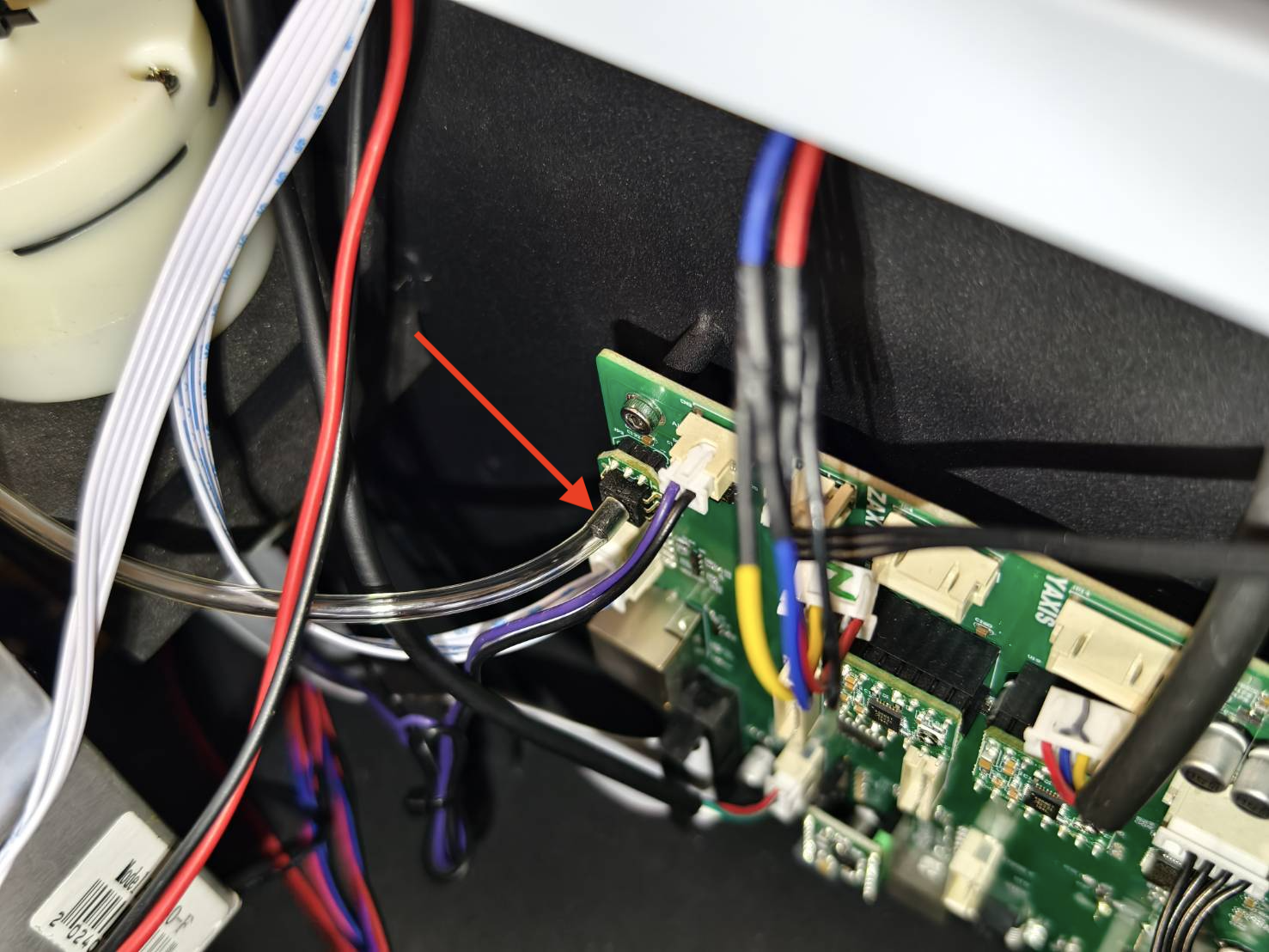

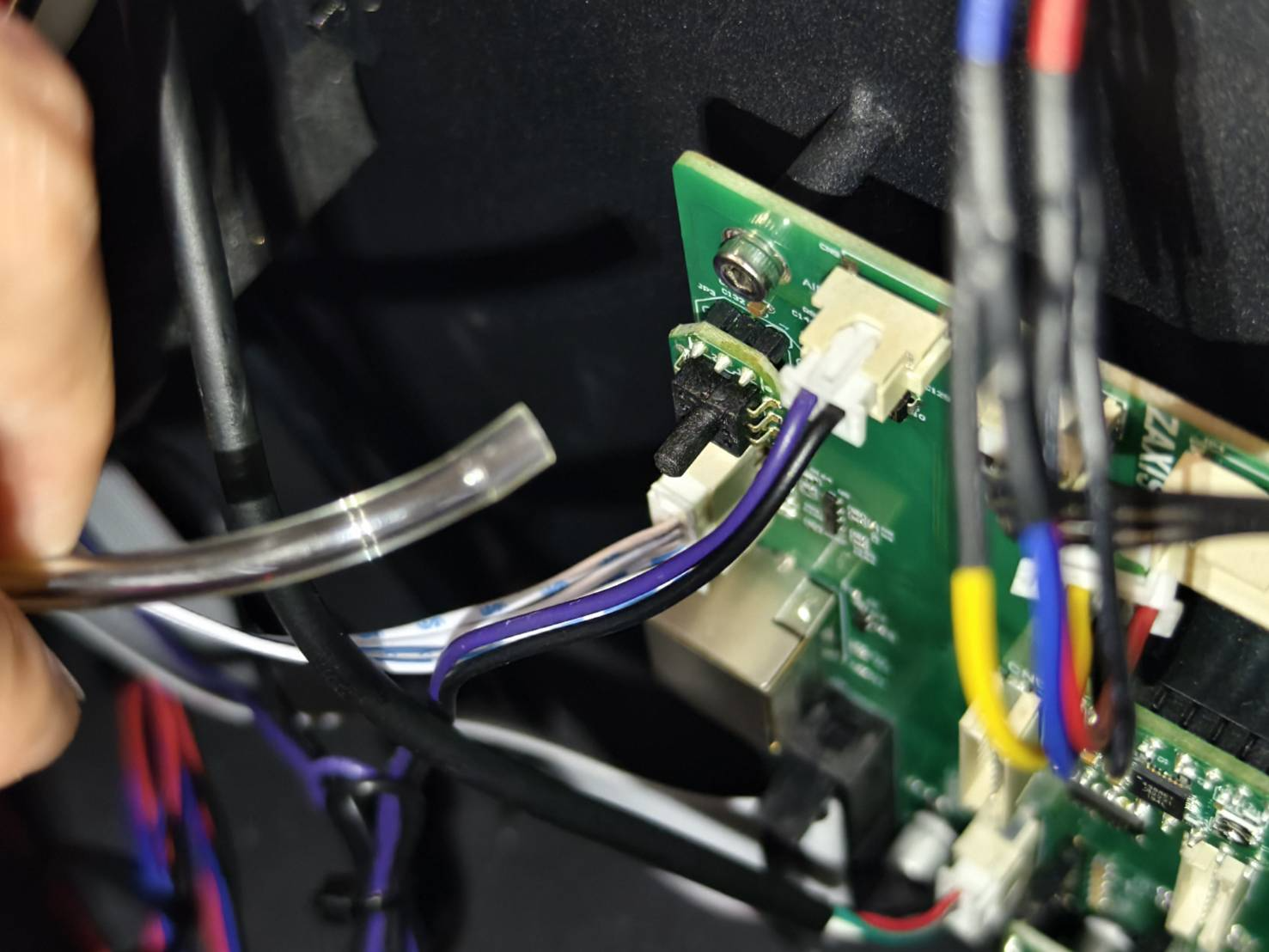

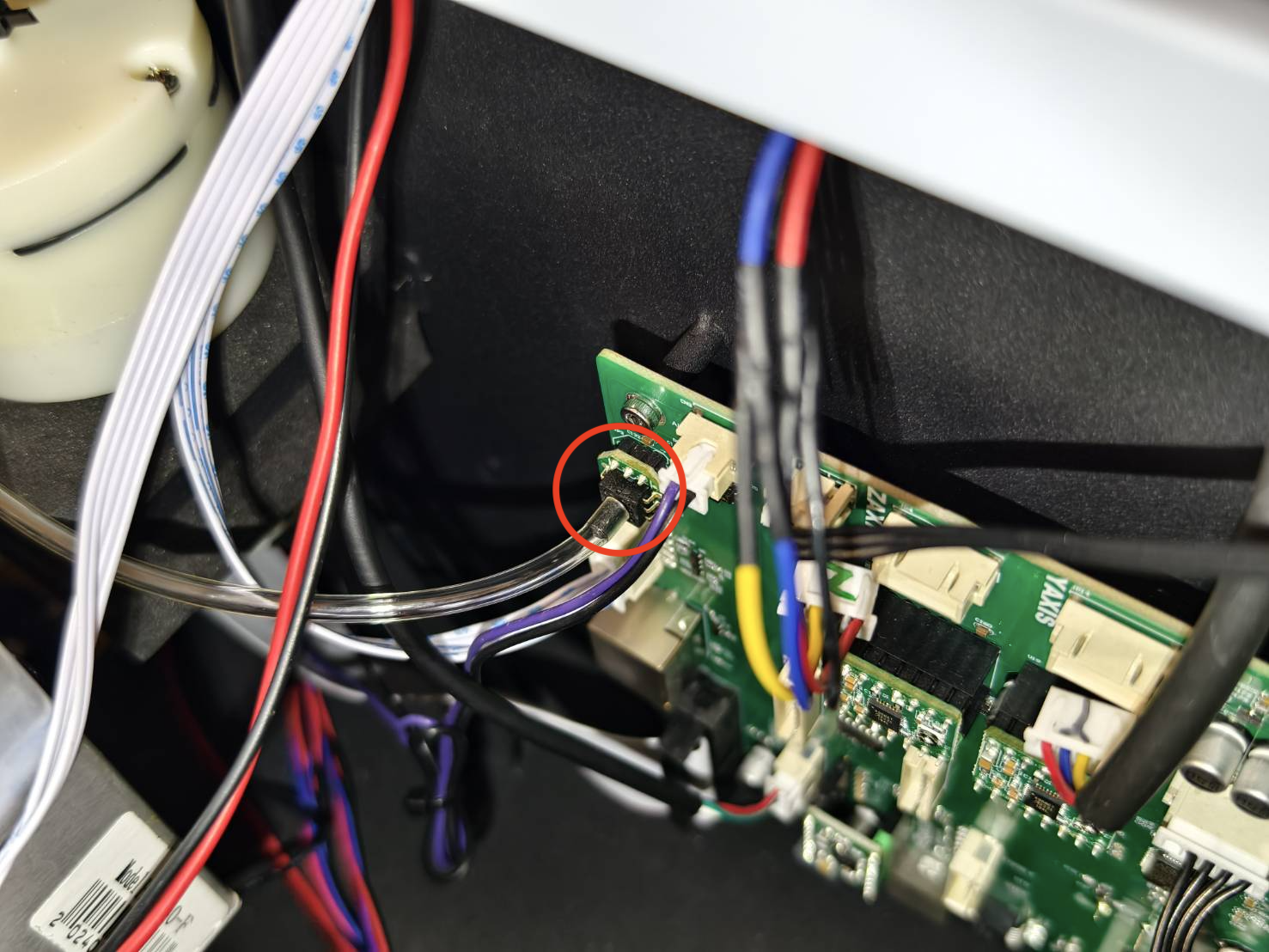

Desconecte el tubo de aire en la esquina superior izquierda de la placa base.

Paso 6

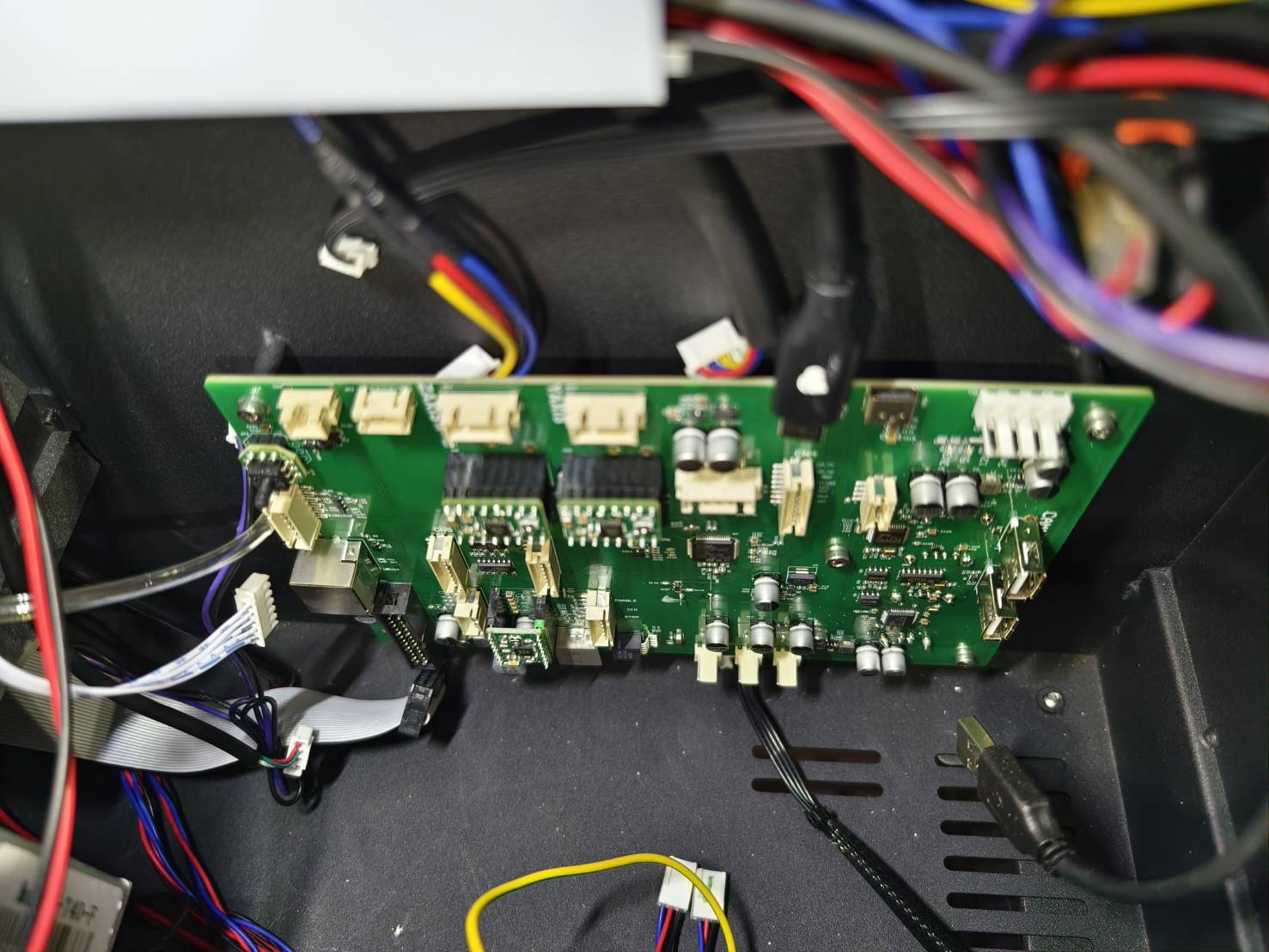

Desconecte los demás cables de la placa base.

Paso 7

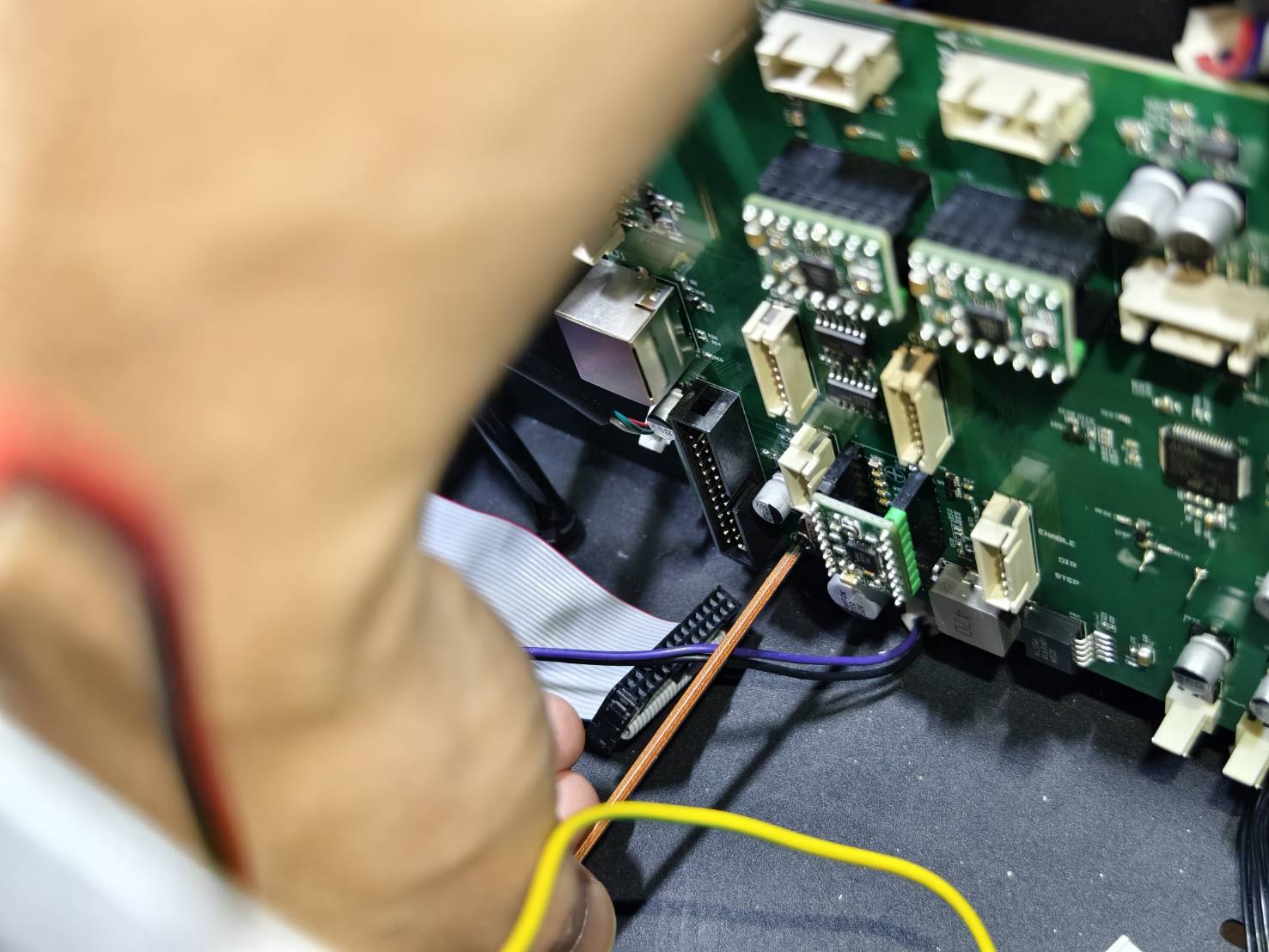

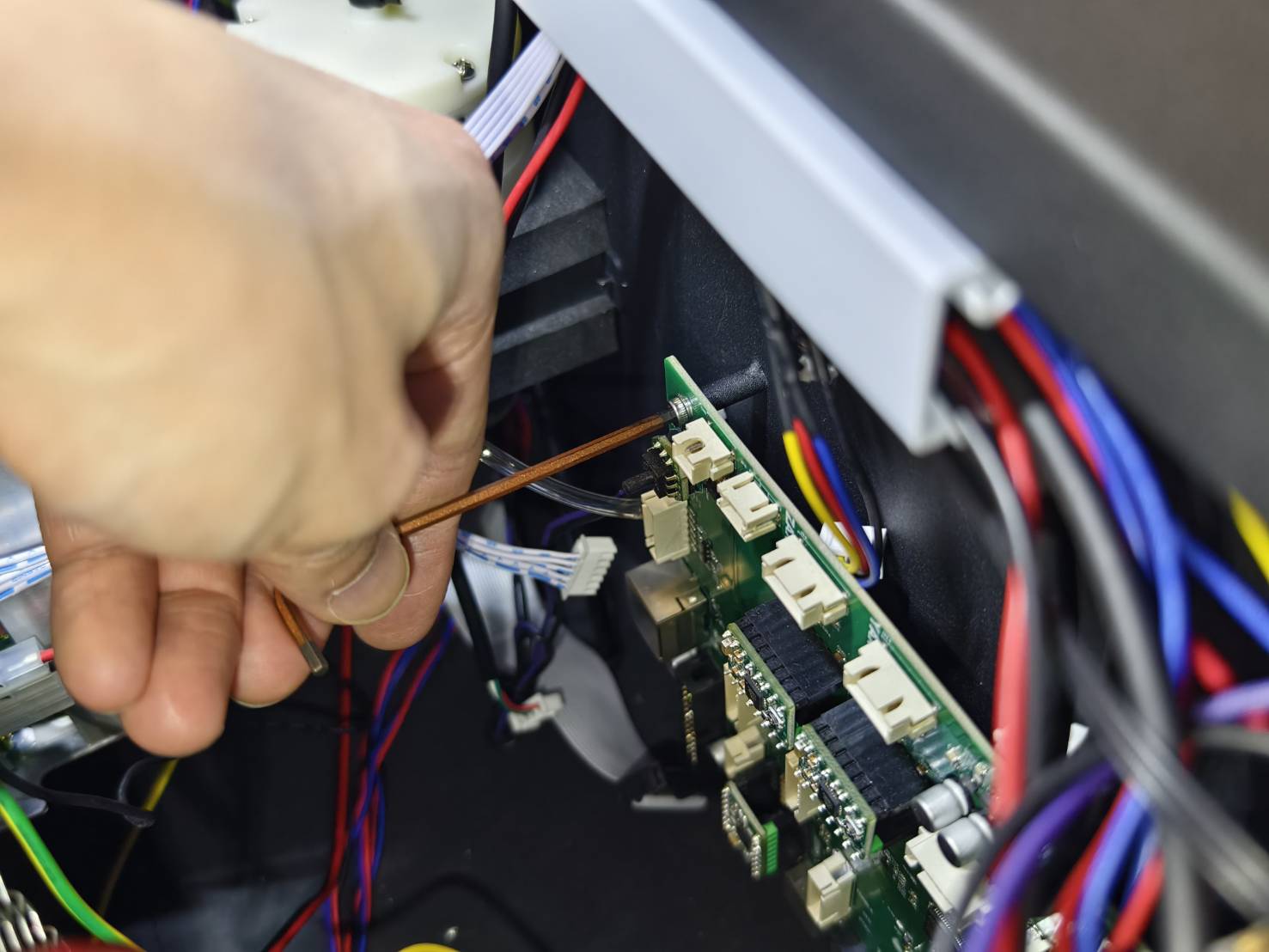

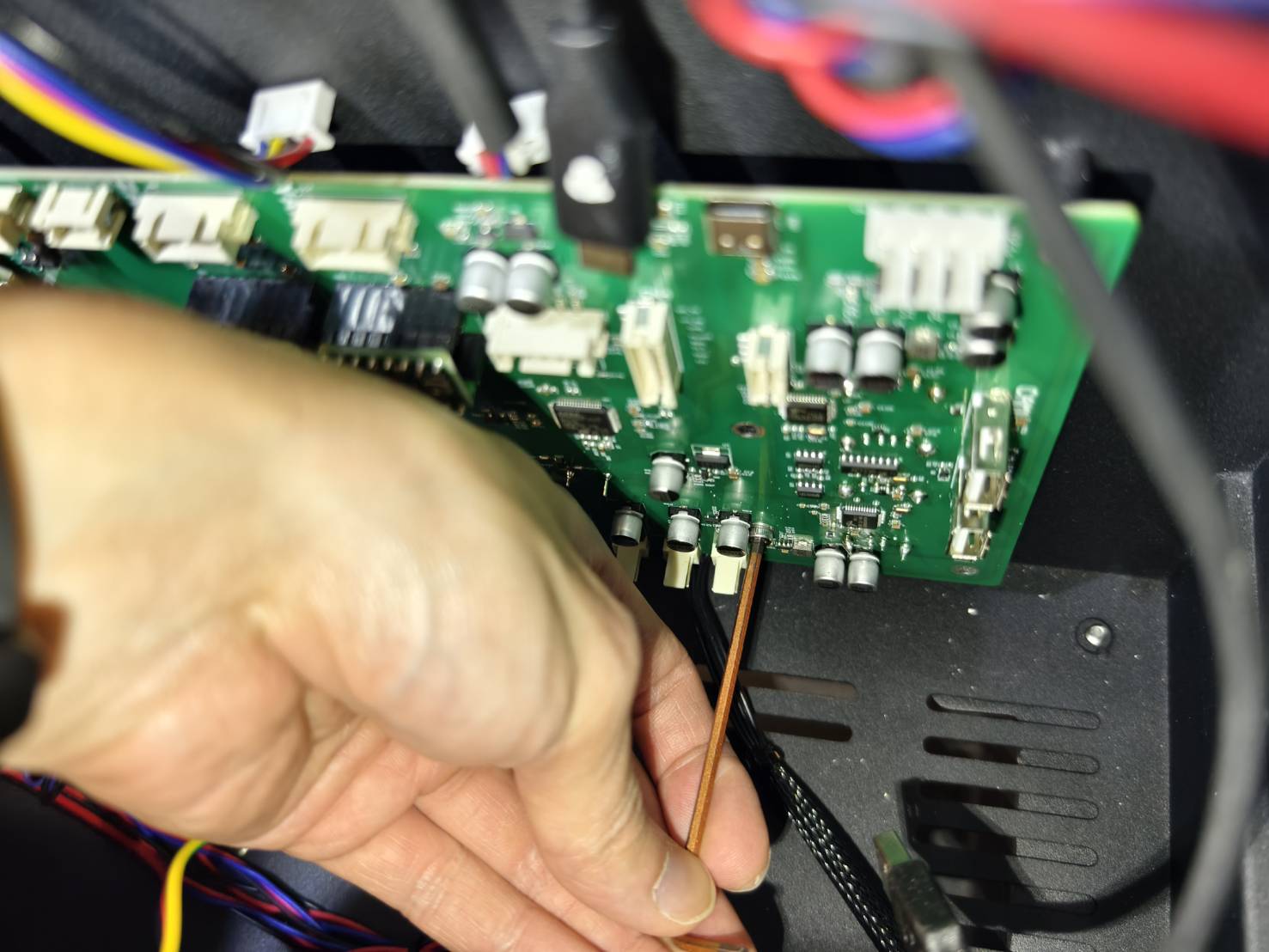

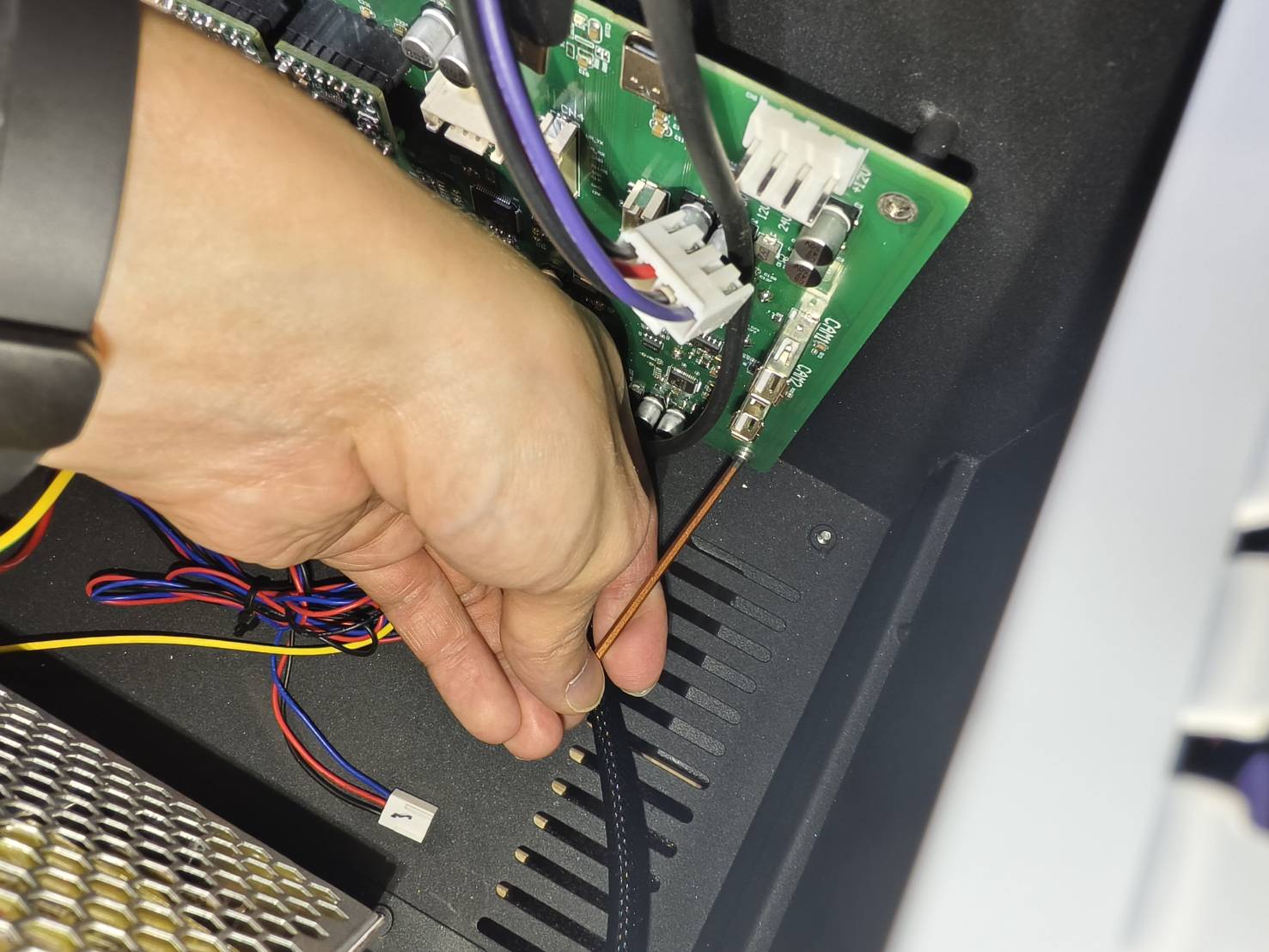

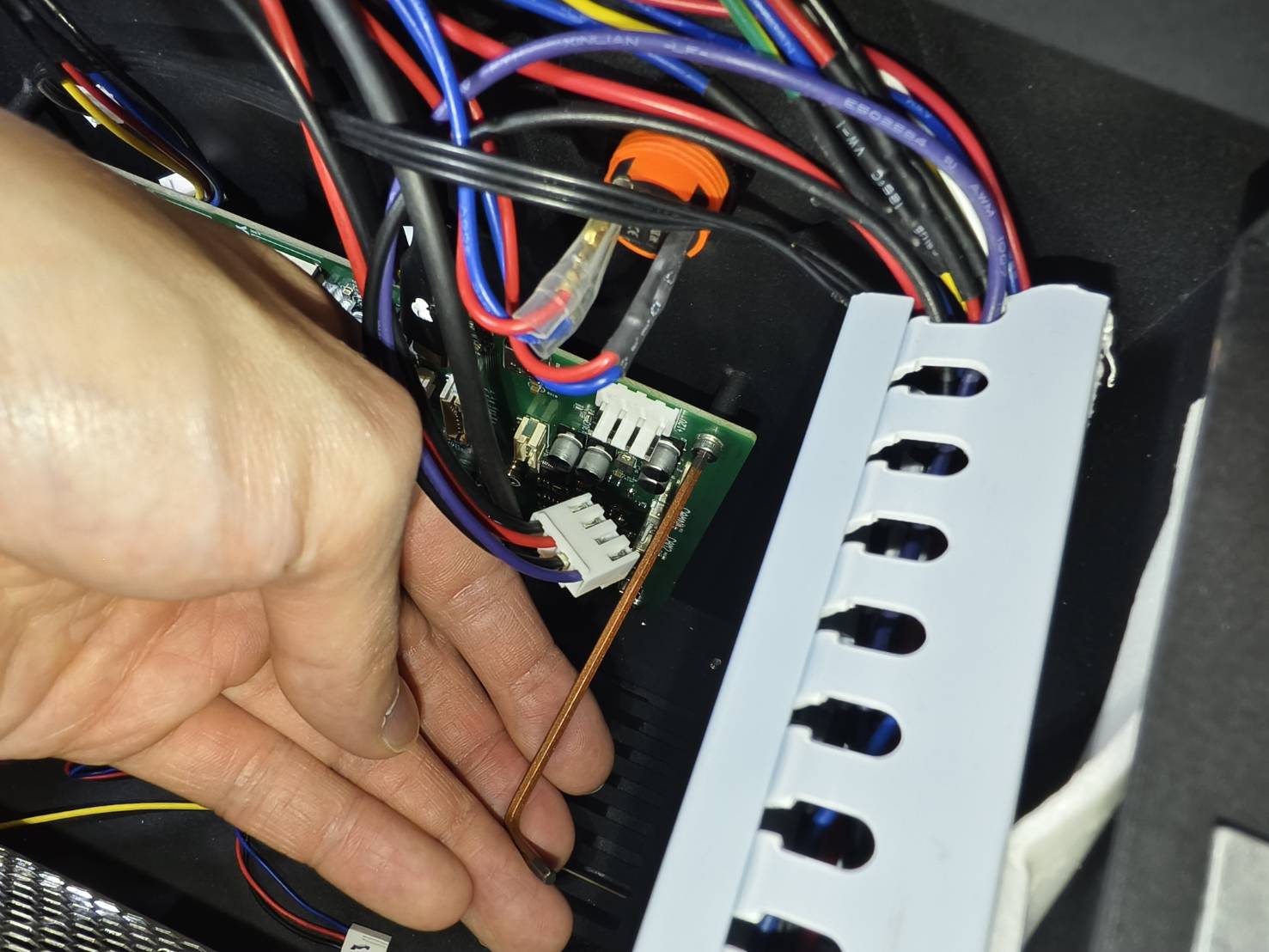

Retire los tornillos que fijan la placa base. (6 tornillos hexagonales de 2,5 mm)
Ahora se puede extraer completamente la placa base de la máquina.

• Superior izquierda



• Inferior izquierda



• Superior derecha



• Inferior derecha

• Superior central


• Inferior central

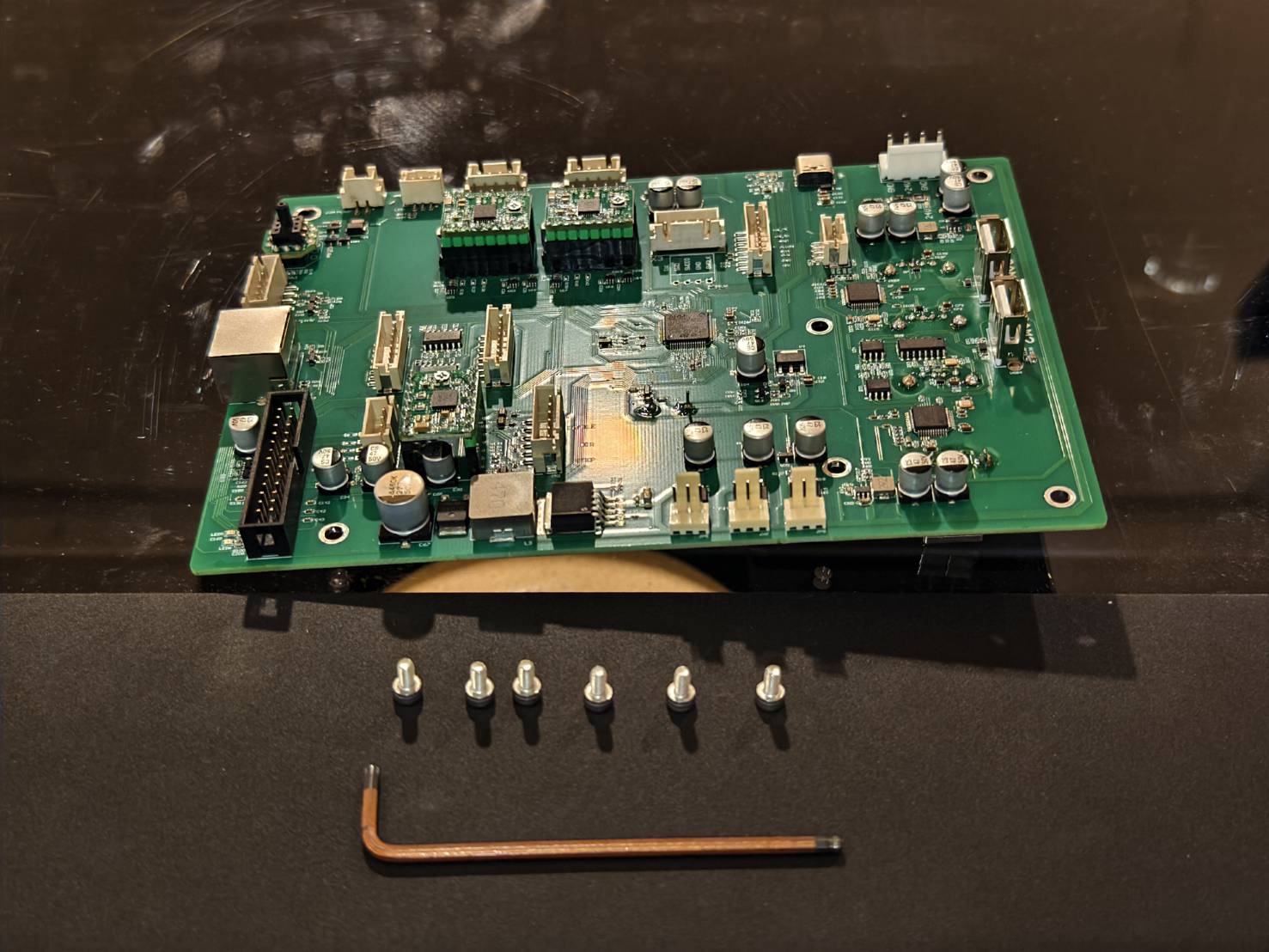

• A continuación, se puede retirar la placa base de la máquina.


Paso 8

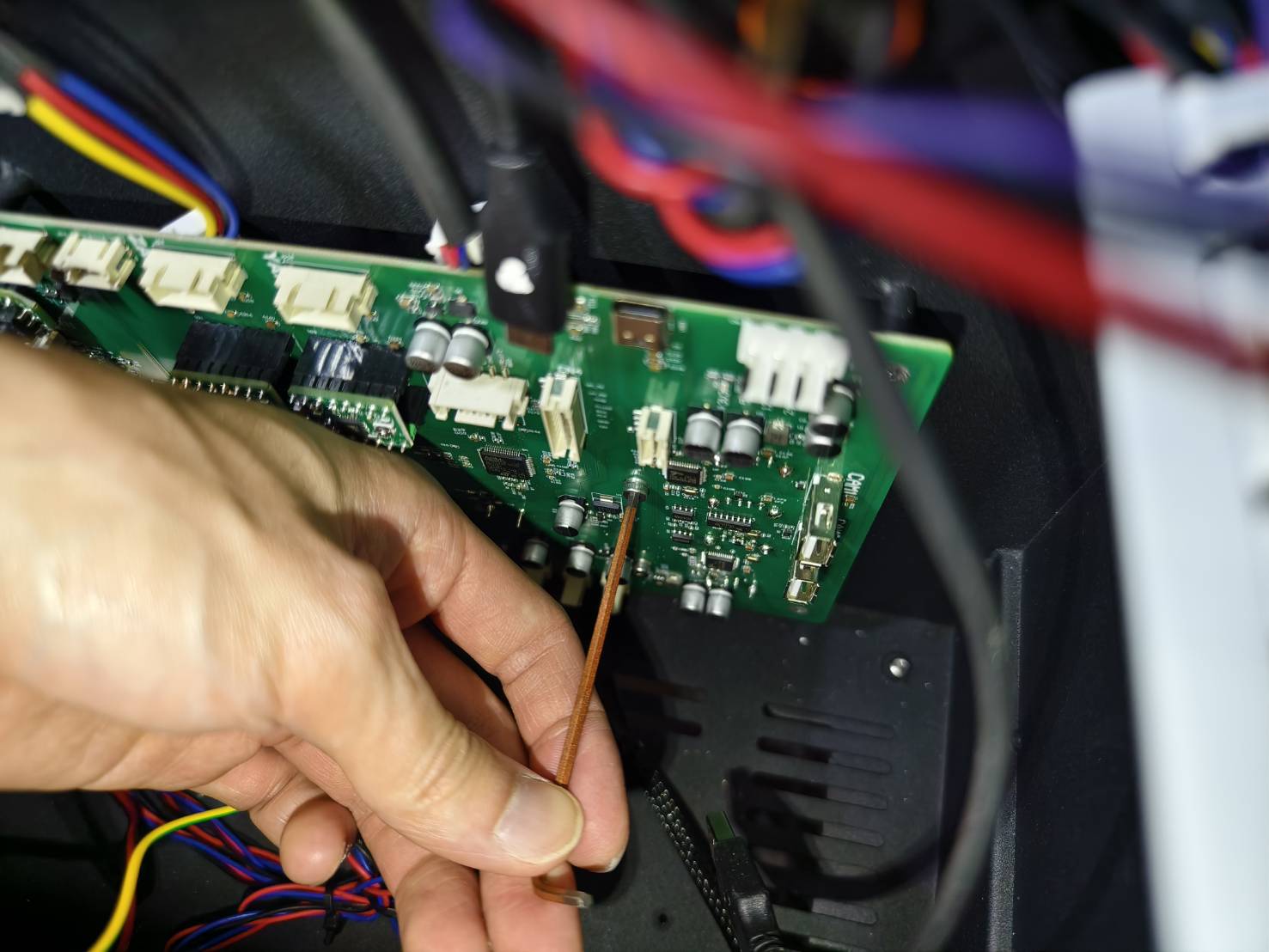

Instale la nueva placa base atornillando los tornillos hexagonales de 2,5 mm.
Al instalar, asegúrese de que los conectores de los motores de los ejes Z e Y queden en la parte superior.

Paso 9

Vuelva a conectar los cables de los motores de los ejes Z e Y.

• En la placa base hay una indicación para el motor del eje Z, que puede utilizar para determinar dónde irá el cable del eje Z en la nueva placa base.



• En la placa base hay una indicación para el motor del eje Y, que puede utilizar para determinar dónde irá el cable del eje Y en la nueva placa base.

Paso 10

Reconecte todos los demás cables.
(Si no recuerda dónde debe ir un cable, consulte el diagrama de la configuración más reciente. No utilice las fotos que aparecen a continuación, ya que la versión de la placa base puede variar.)

Paso 11

Asegúrese de que el tubo de aire esté conectado de forma firme y segura.

Paso 12

Cierre la cubierta lateral y apriete el tornillo.

#FIN
