Beambox II - Sustitución de la Bomba de Aire

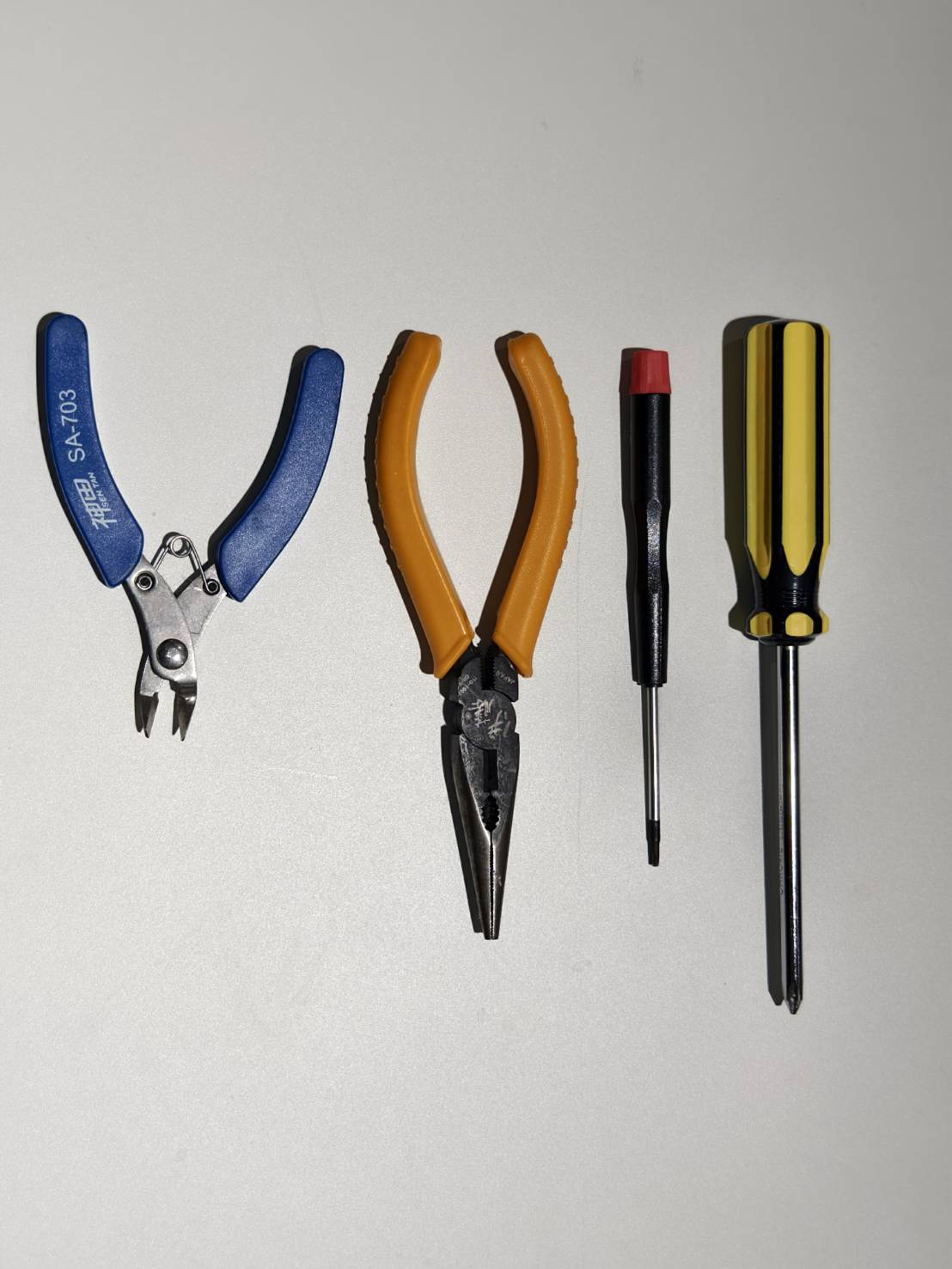

Herramientas

Paso 1

Apague la máquina y desconecte el cable de alimentación.

Paso 2

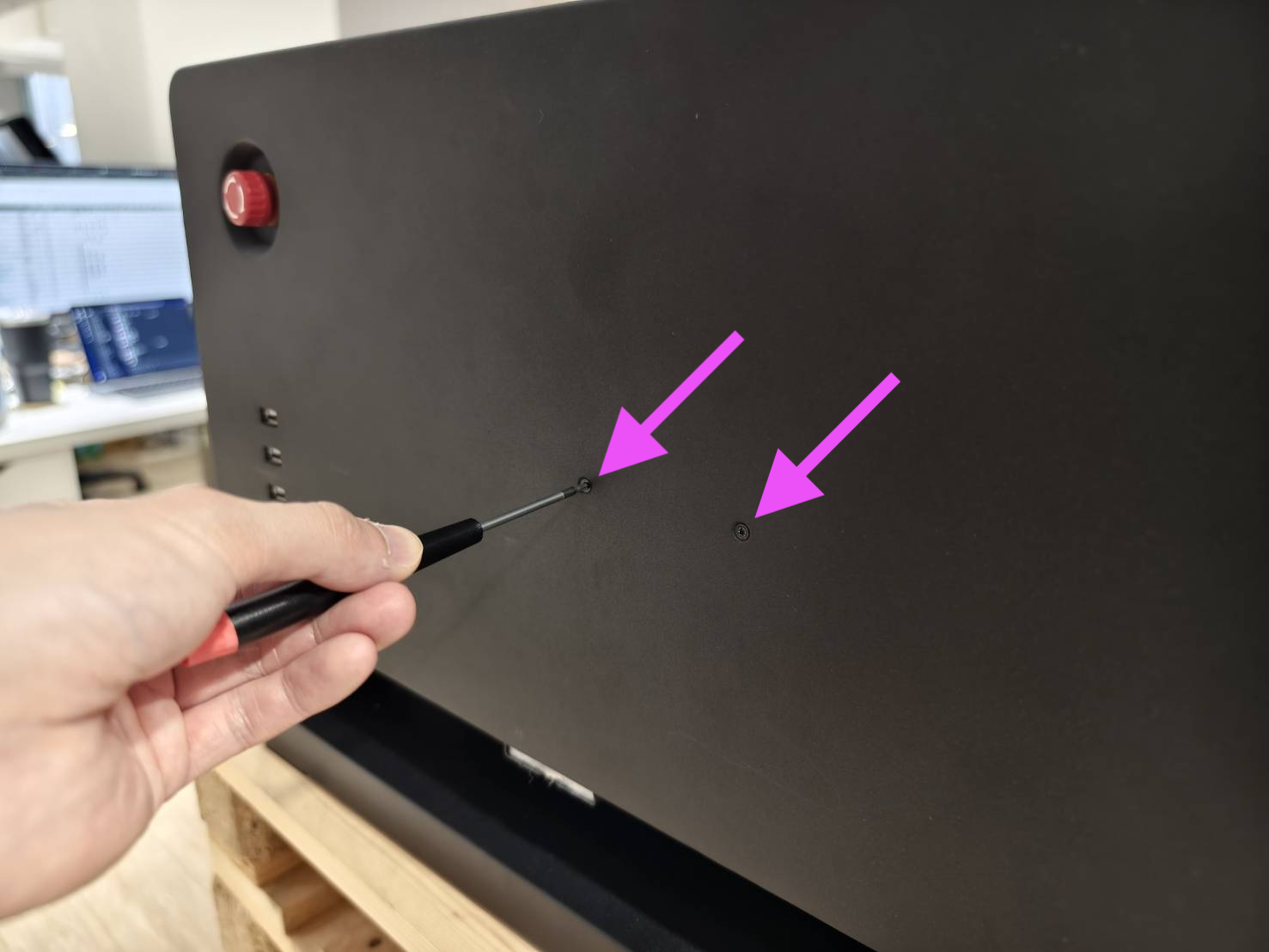

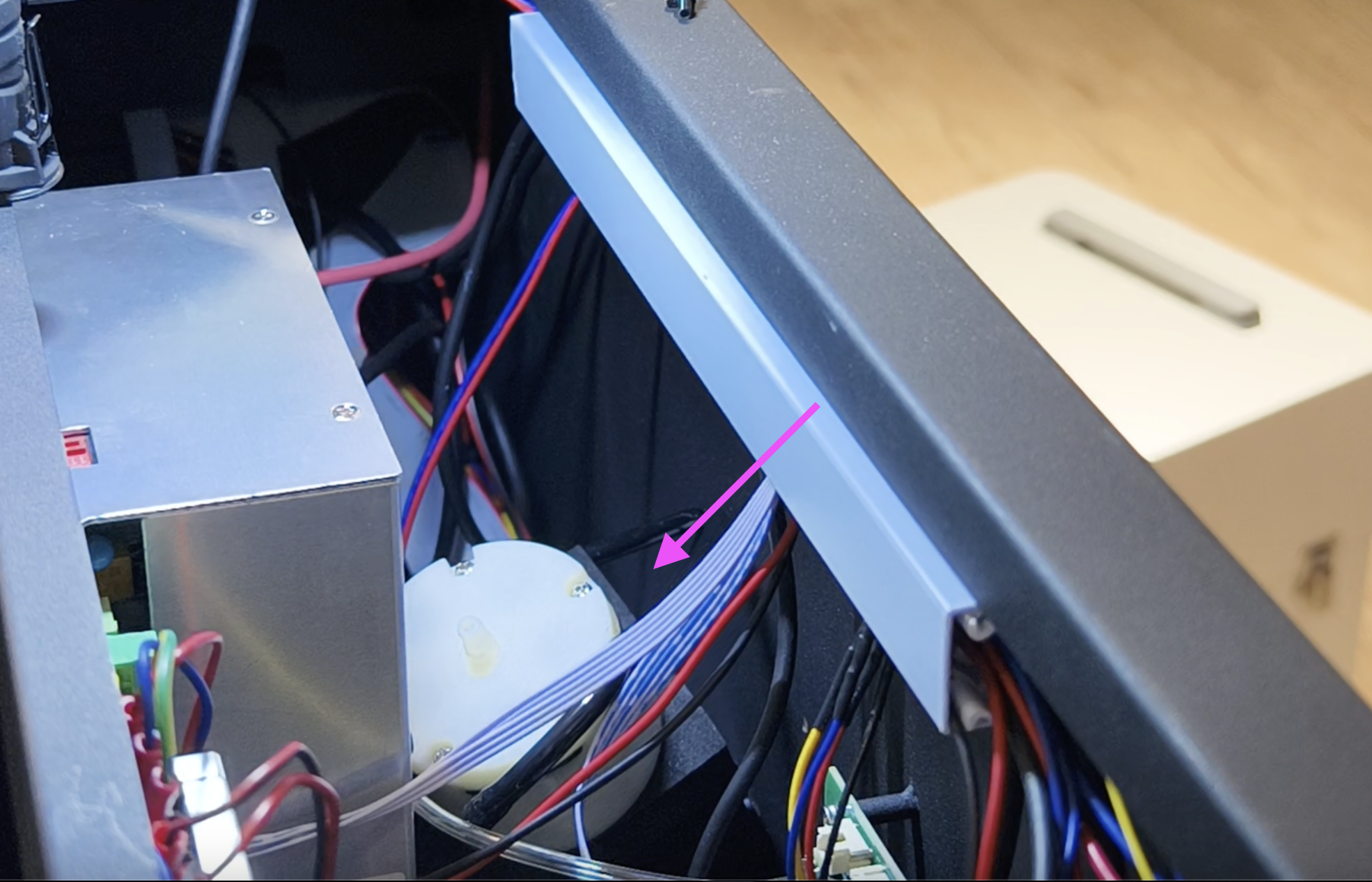

Abra la cubierta lateral para acceder al interior de la máquina.

• Utilice un destornillador de estrella para abrir la cubierta.



Paso 3

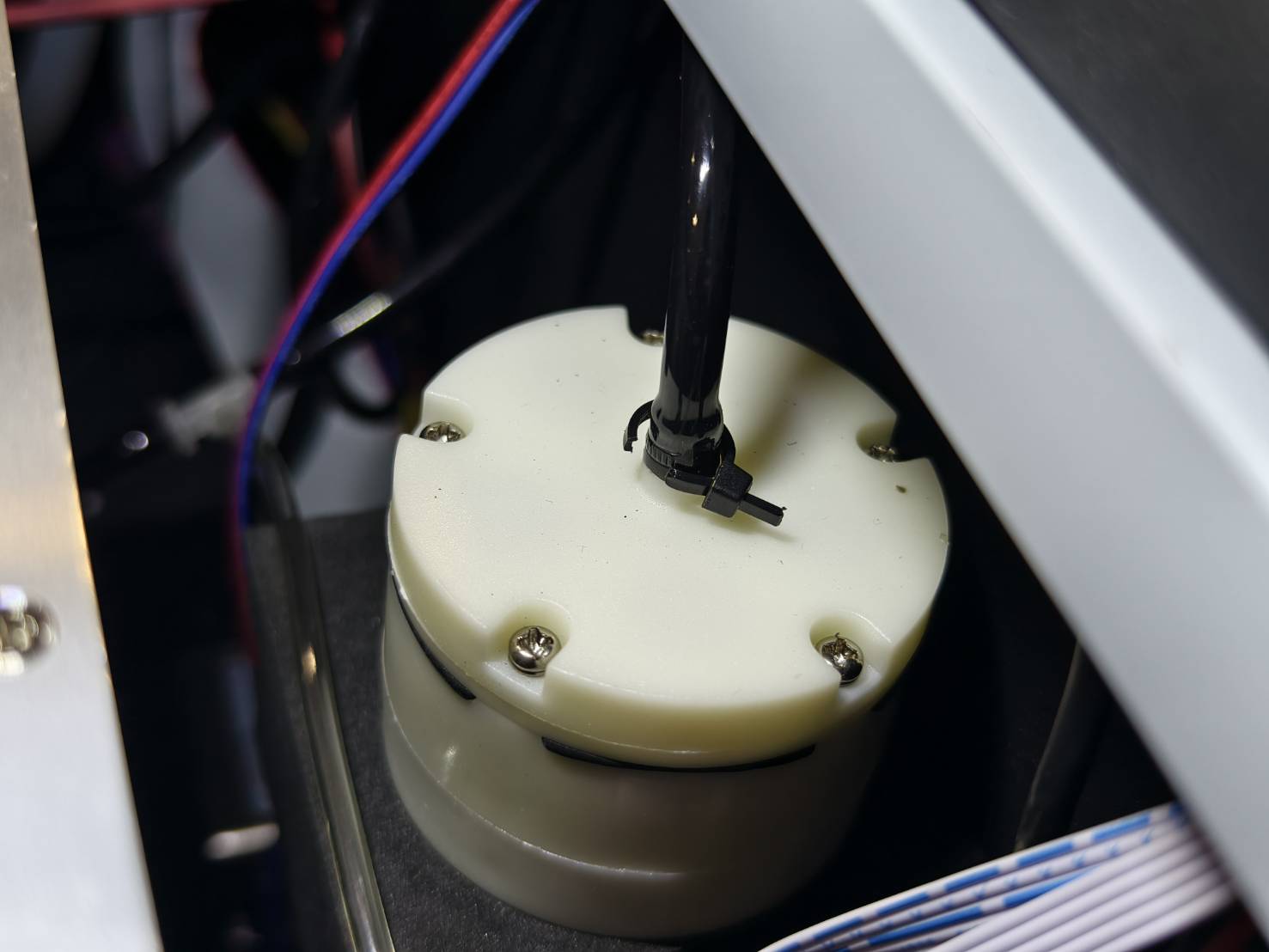

Corte la brida de sujeción de la bomba de aire si la hubiera.

Paso 4

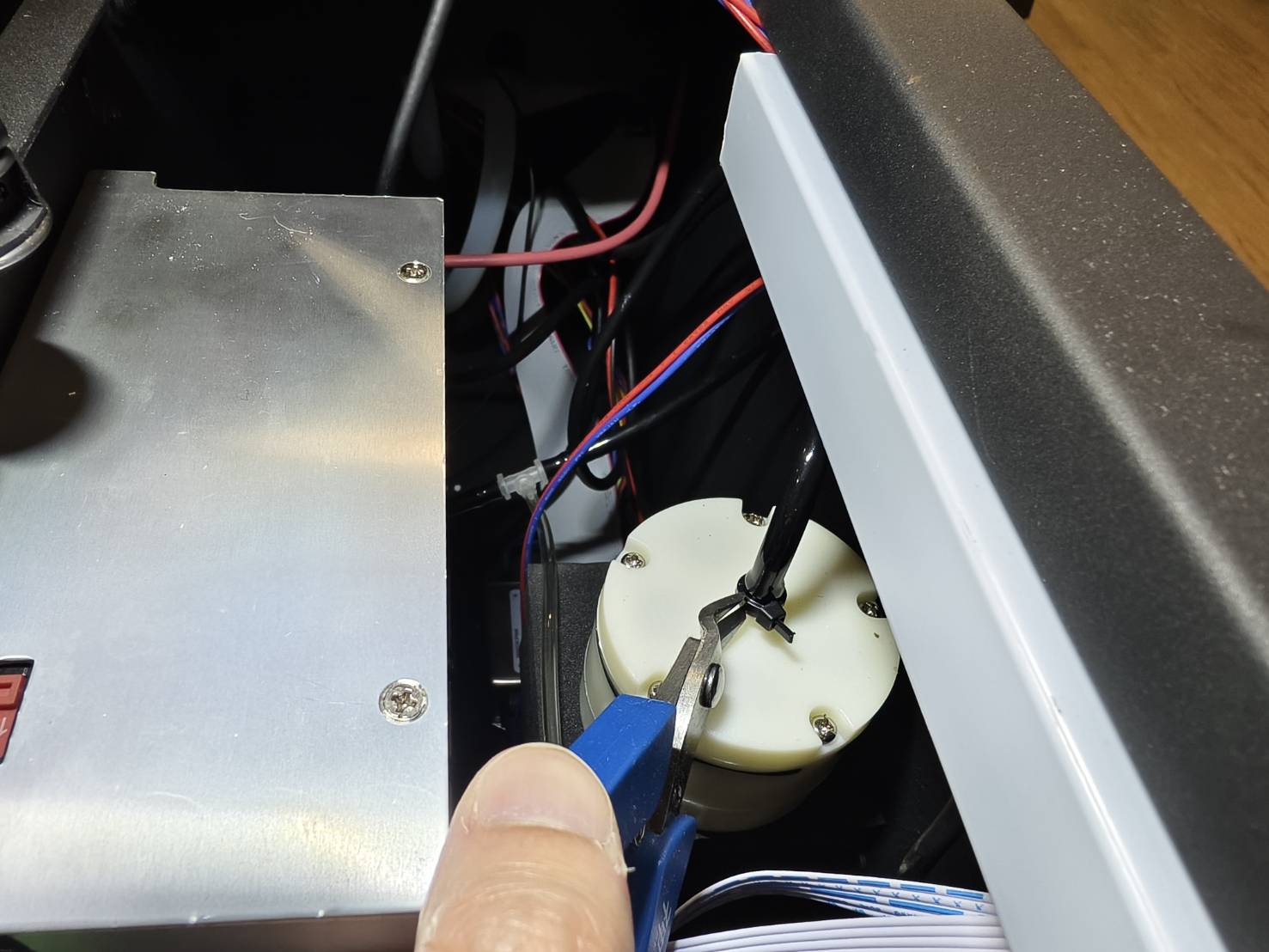

Utilice unos alicates para desconectar la manguera de aire de la bomba.

Paso 5

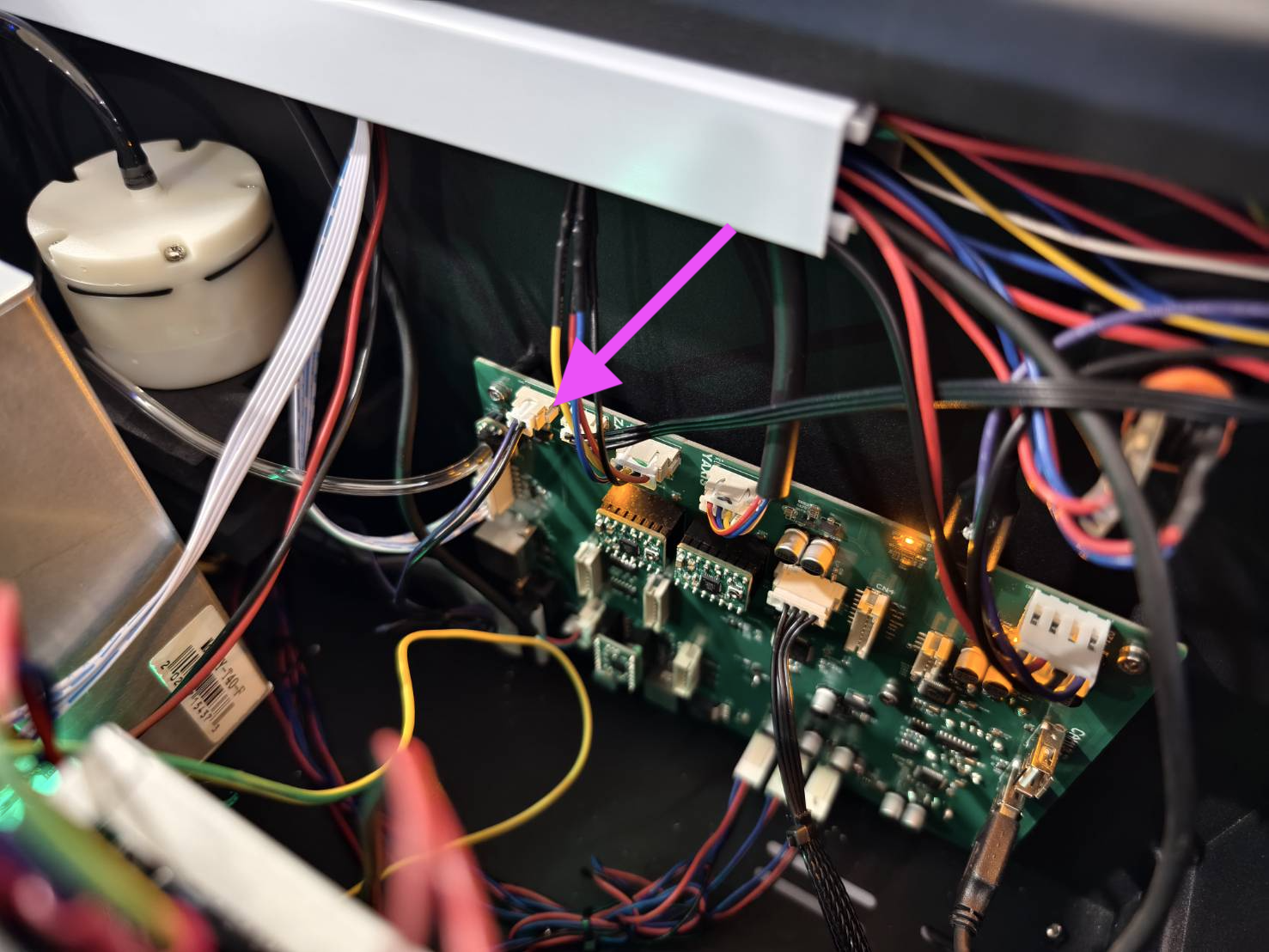

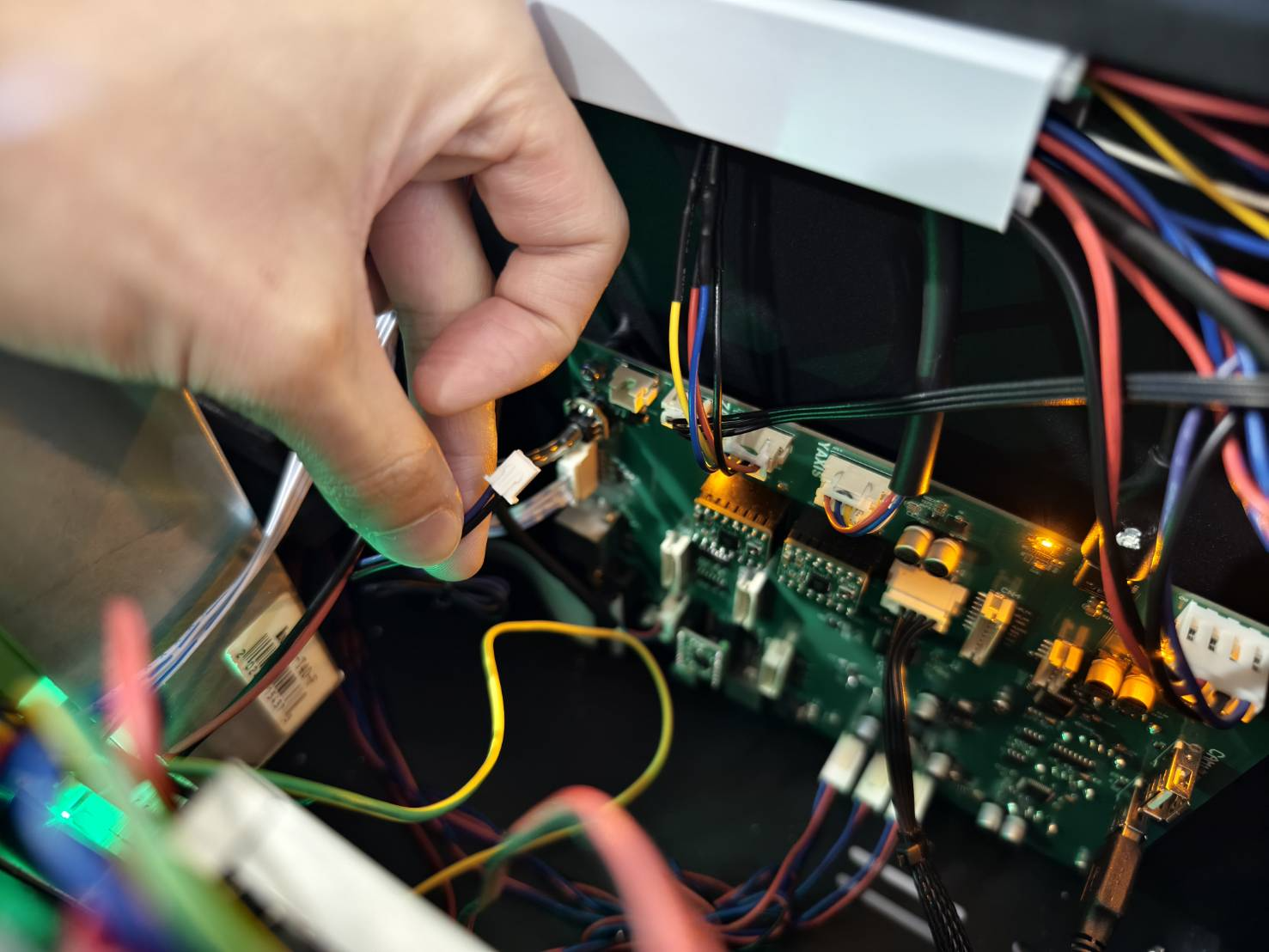

Desconecte el cable de la bomba de aire de la placa base.
(Si la placa base difiere de las imágenes siguientes, consulte el diagrama para localizar la posición correcta del cable.)

Paso 6

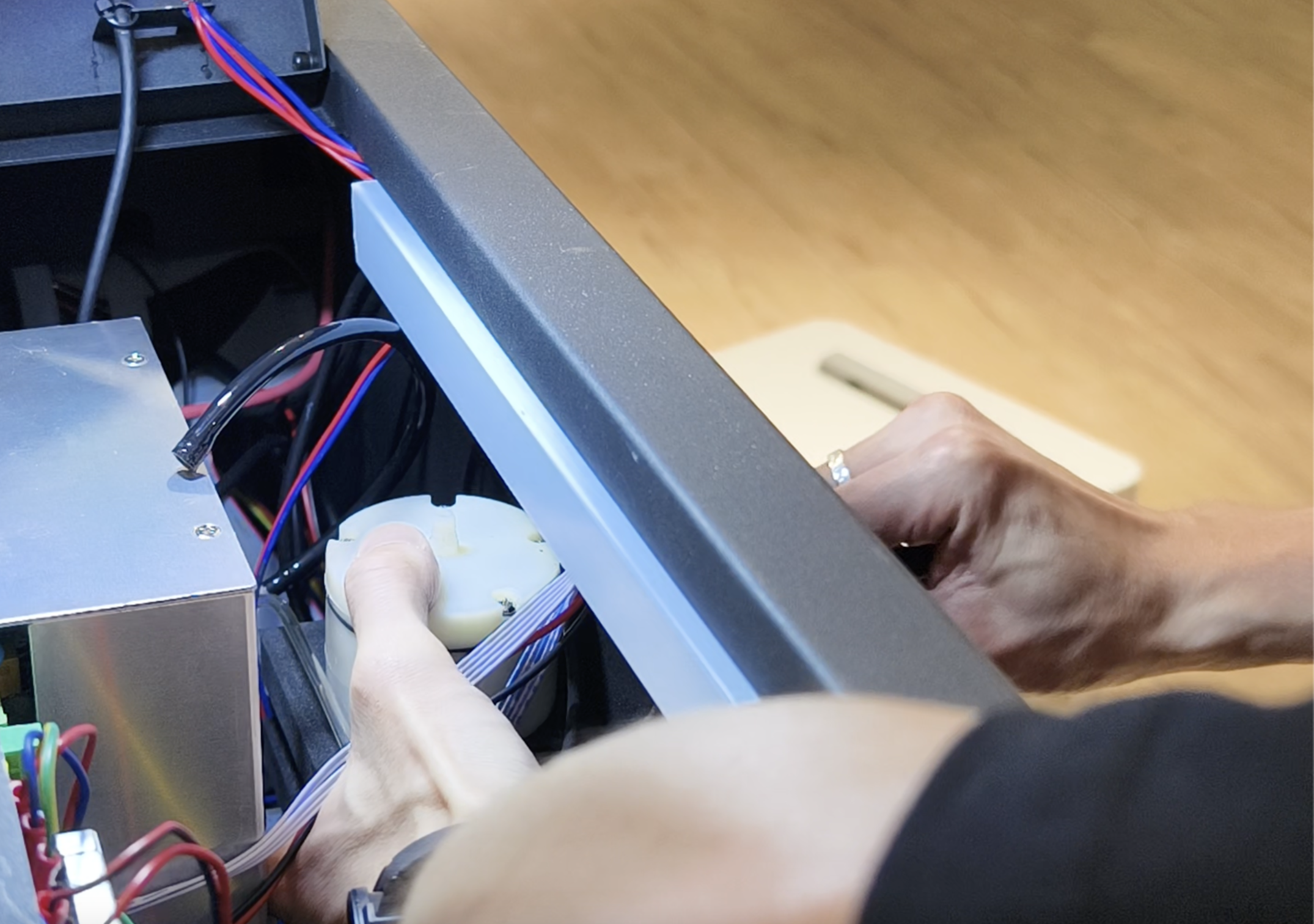

• Desenrosque estos tornillos hexagonales. Sujete la bomba de aire mientras los desenrosca.



• La bomba de aire con su soporte puede desmontarse de la chapa metálica, pero no puede extraerse completamente ya que hay otra manguera de aire que debe desconectarse en la parte inferior.
  Deje la bomba de aire a un lado por el momento.


Paso 7

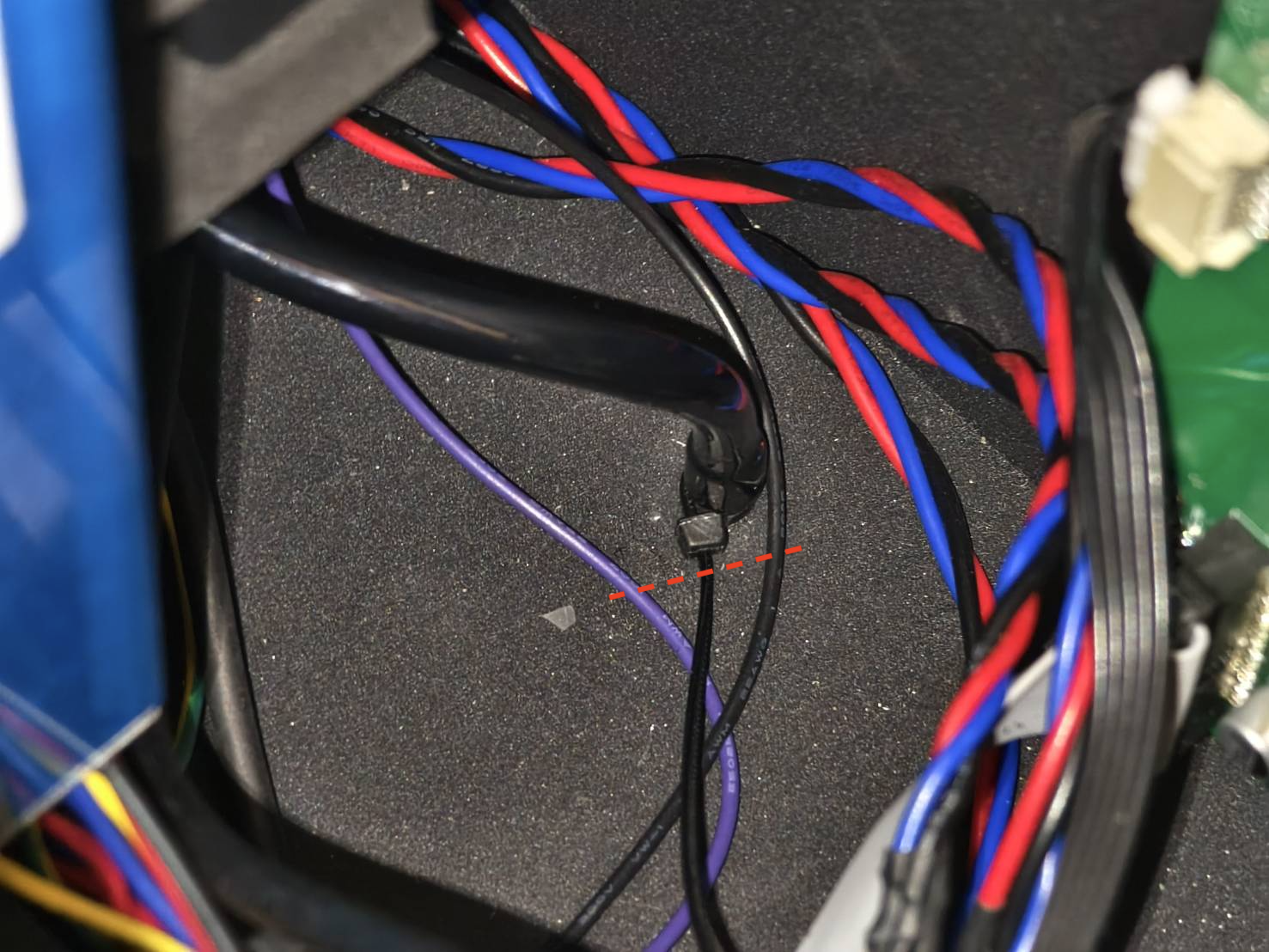

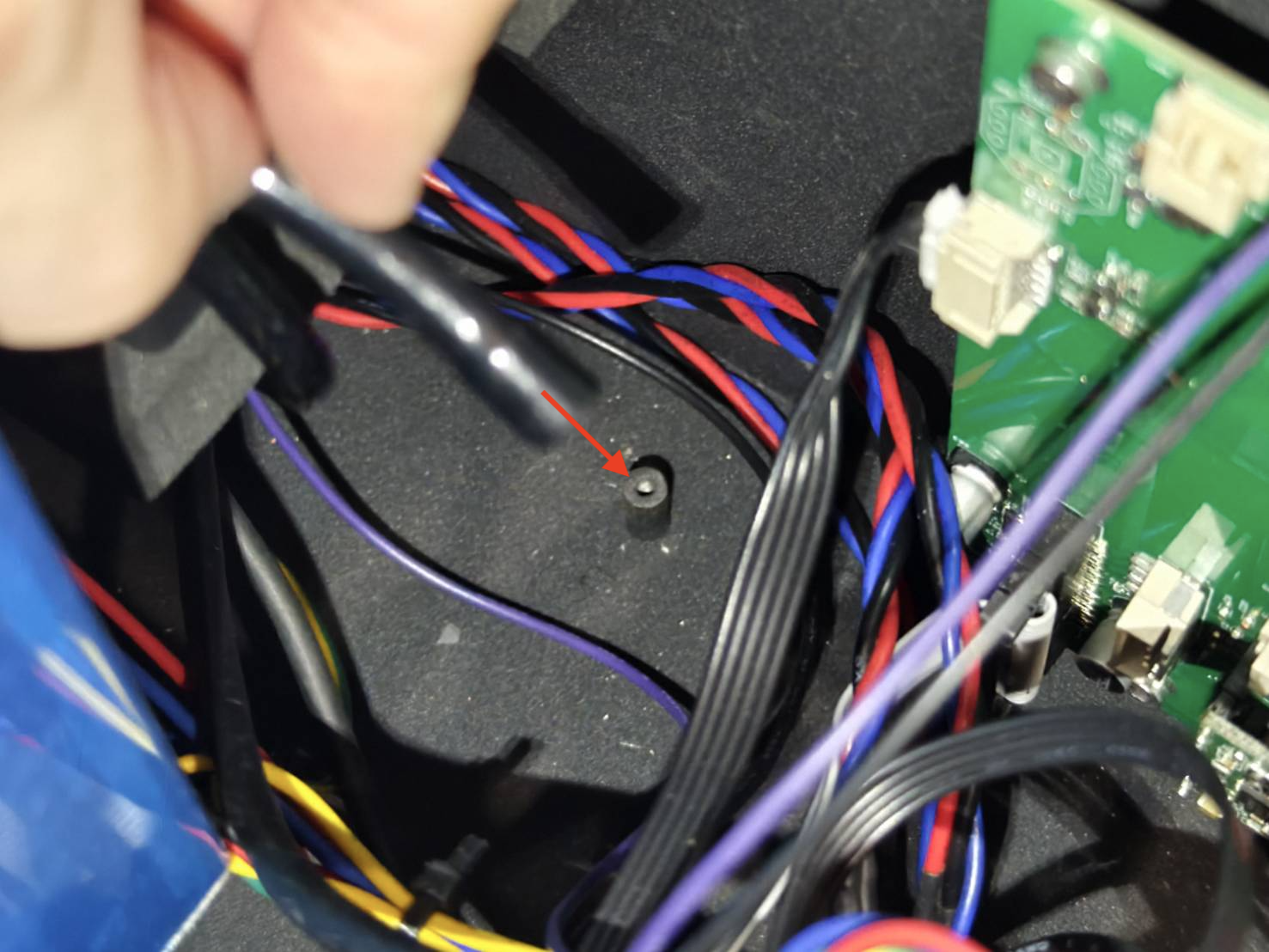

• En la parte inferior hay una conexión para la manguera de aire.
  Utilice unos alicates para desconectarla.
• Ahora la bomba de aire puede retirarse completamente de la máquina.


Paso 8

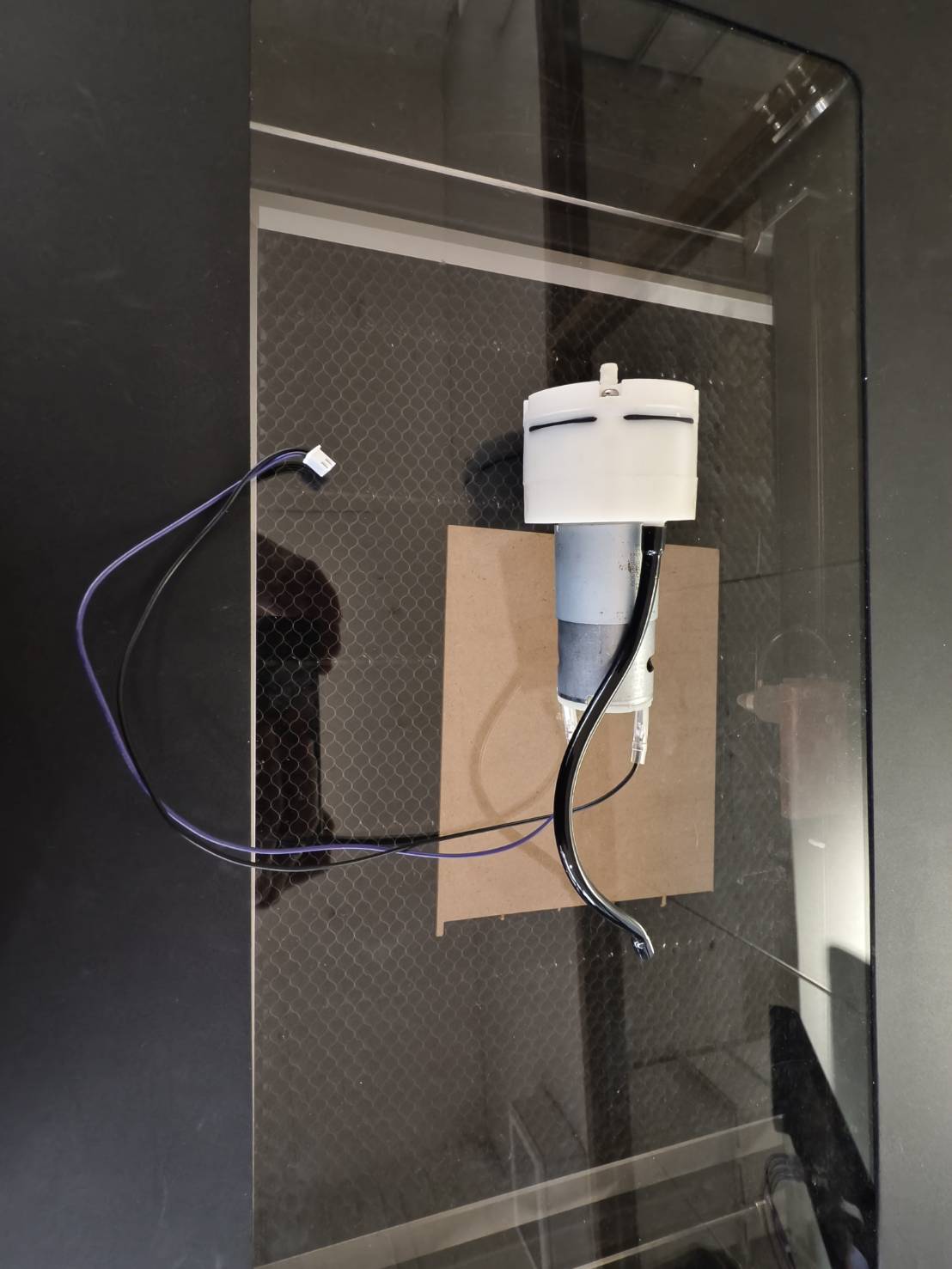

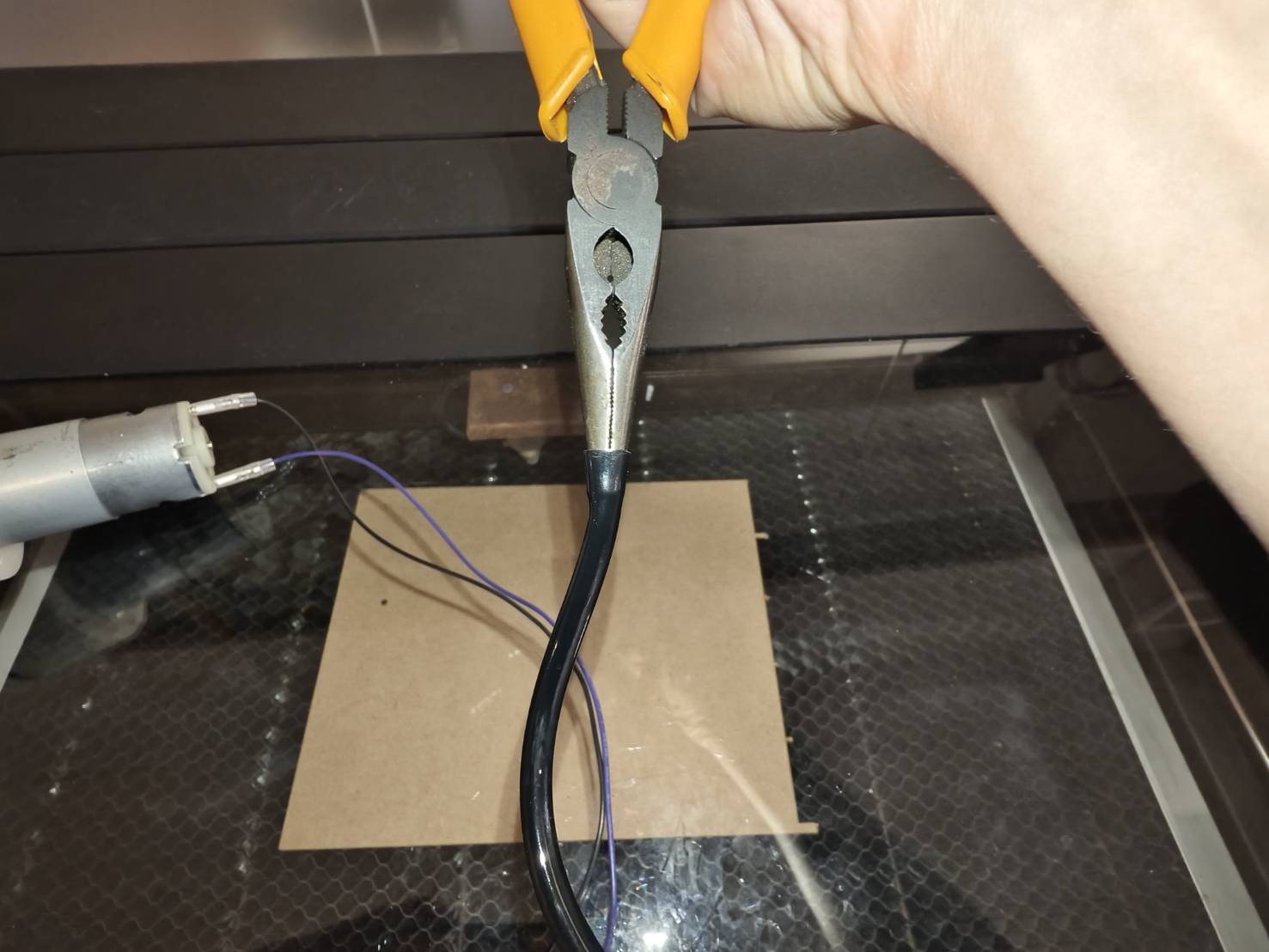

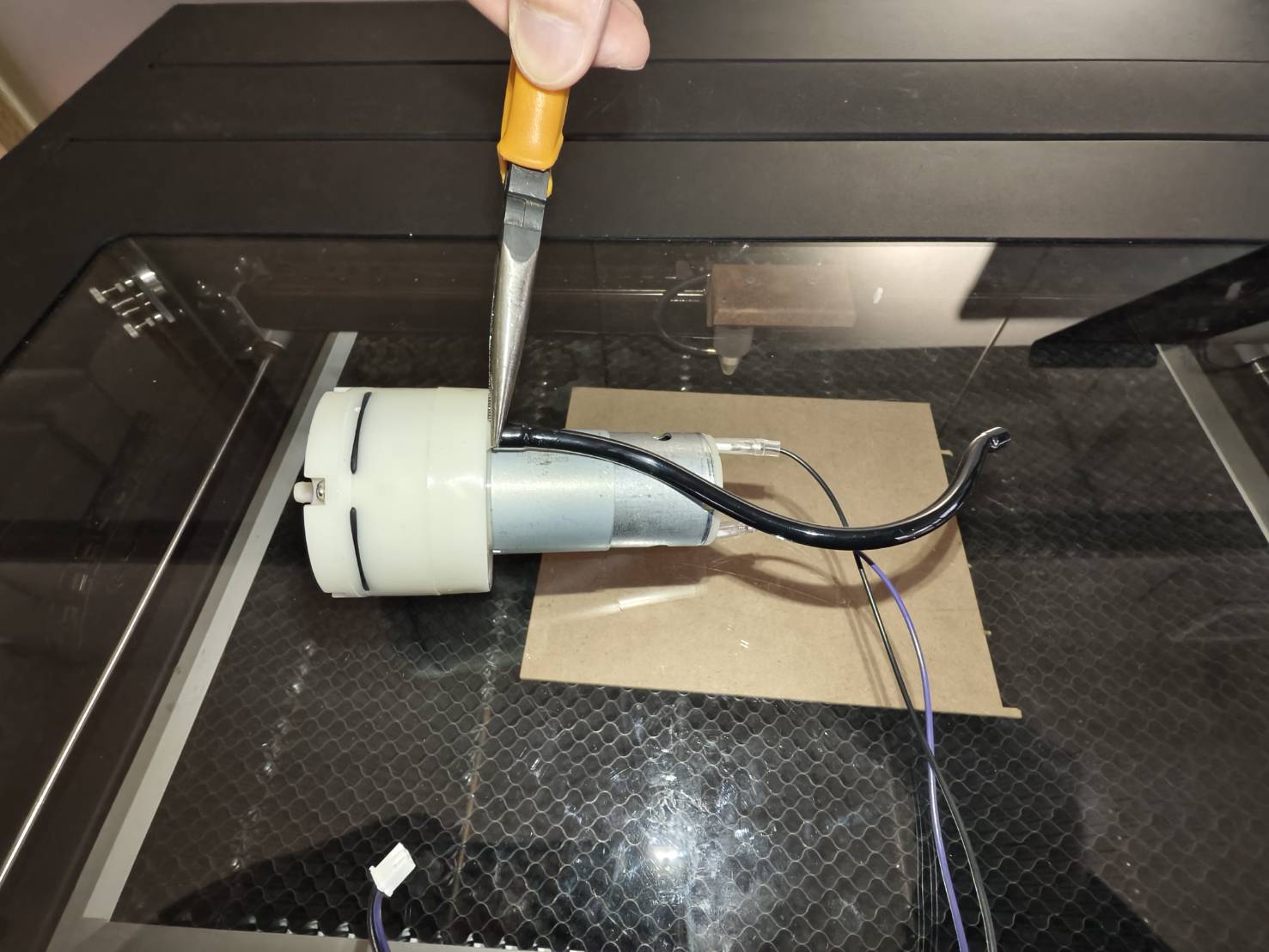

Retire la manguera de aire de la bomba de aire.

Paso 9

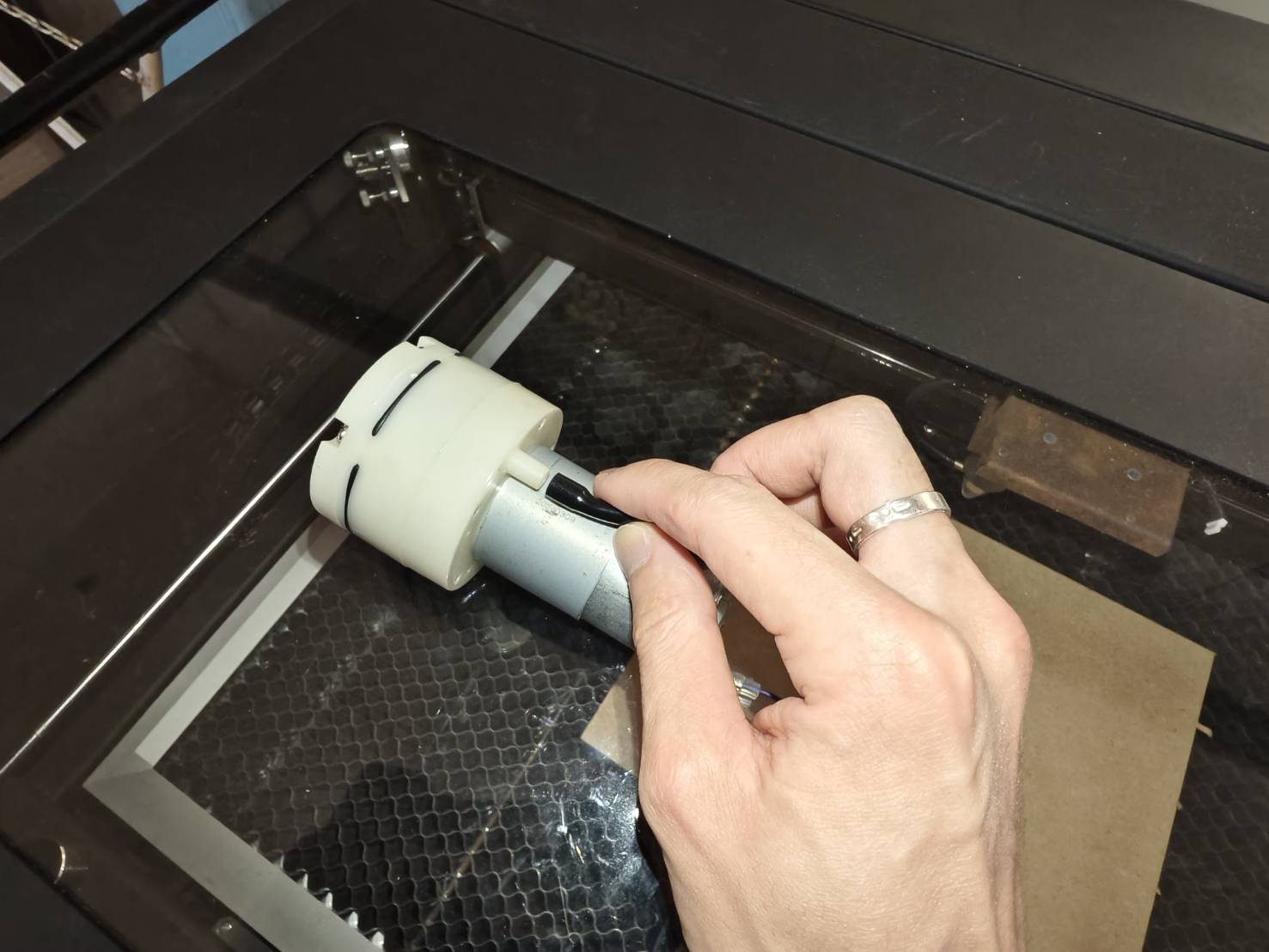

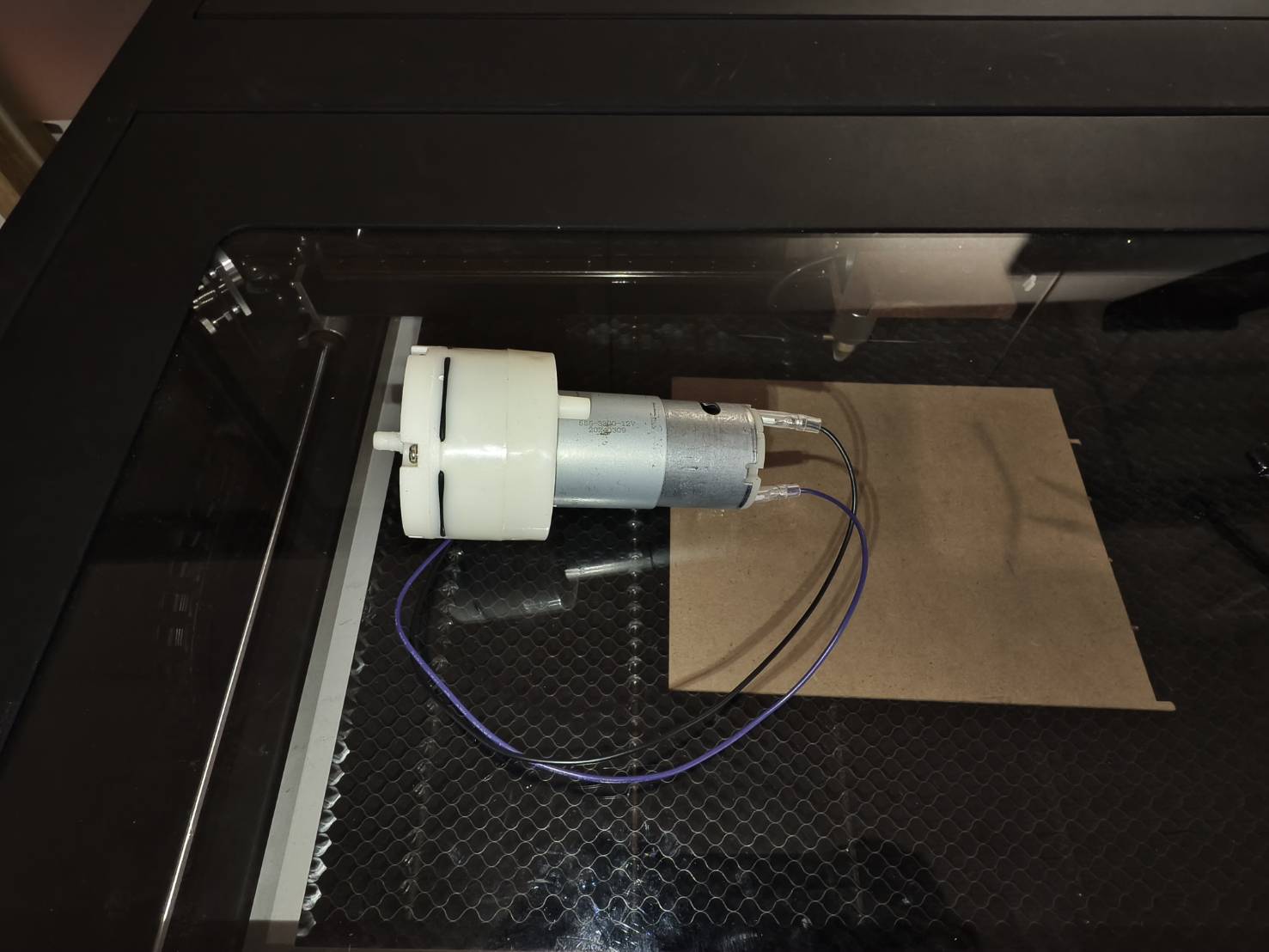

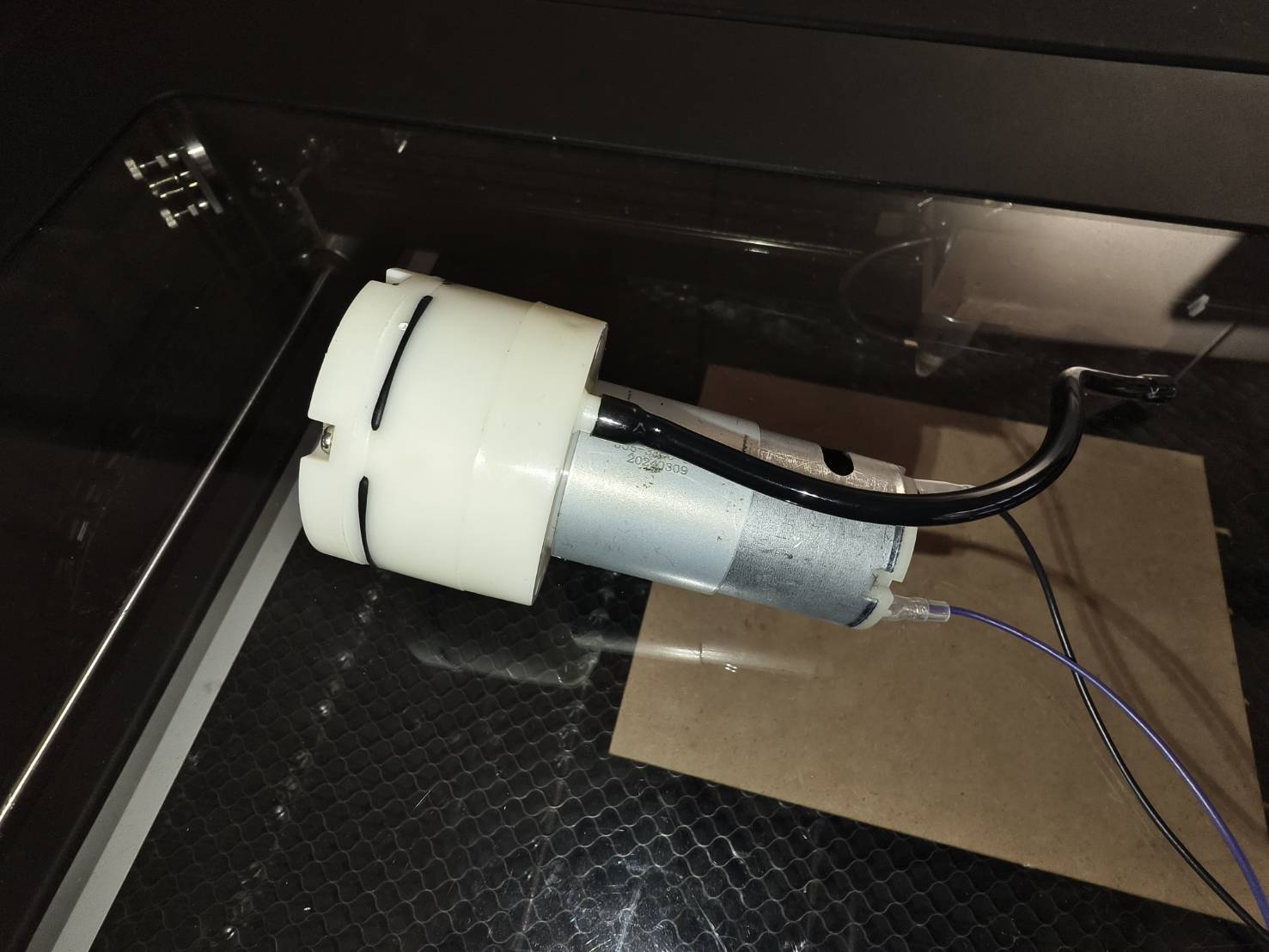

Conecte la manguera de aire a la nueva bomba de aire.

Si le resulta difícil, puede usar los alicates para ensanchar ligeramente el extremo de la manguera de aire.

Paso 10

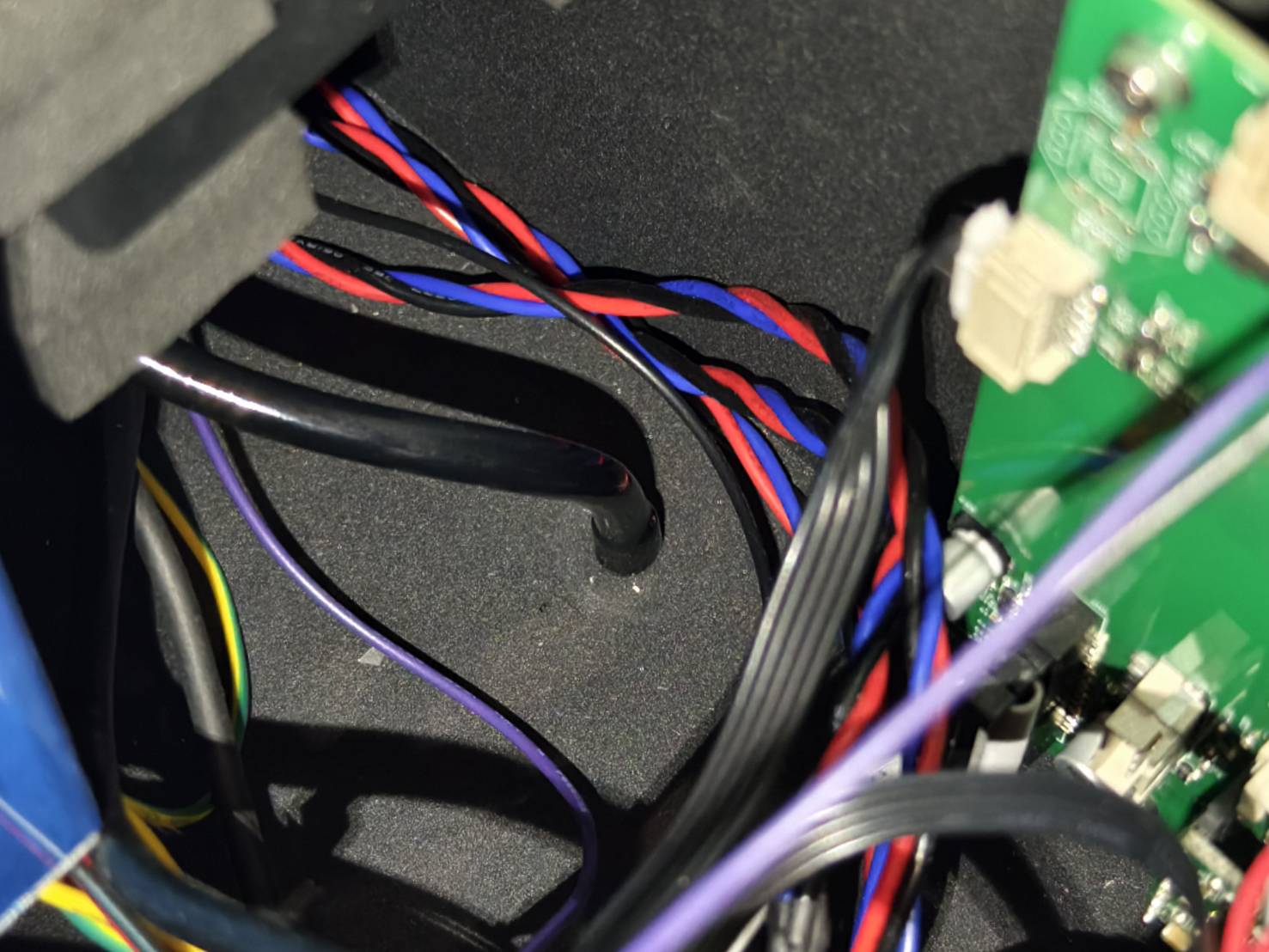

Coloque la nueva bomba de aire en la máquina y conecte la manguera de aire en la parte inferior de la máquina.

Si la manguera de aire queda suelta al conectarla, se recomienda utilizar una brida de sujeción.

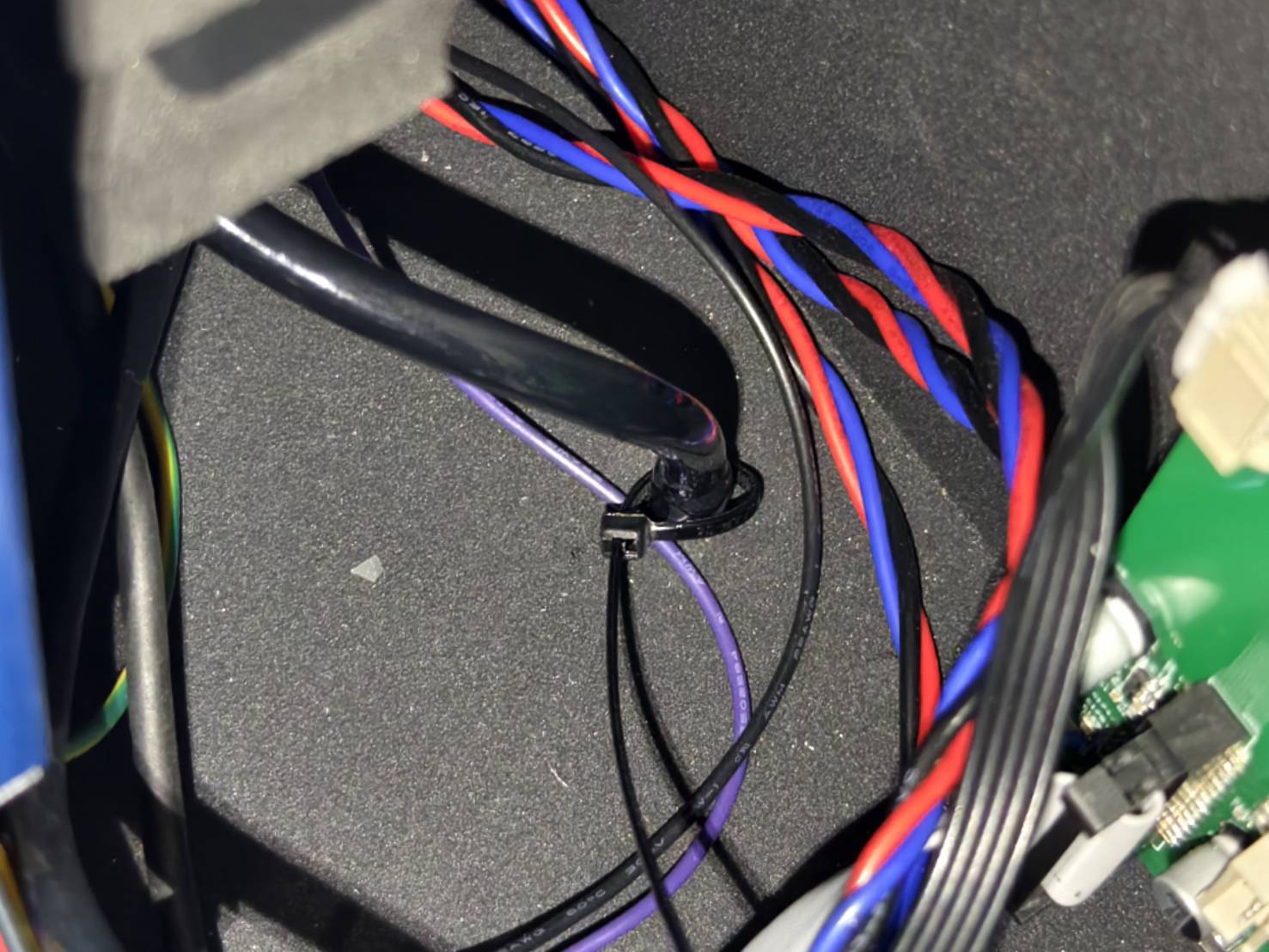

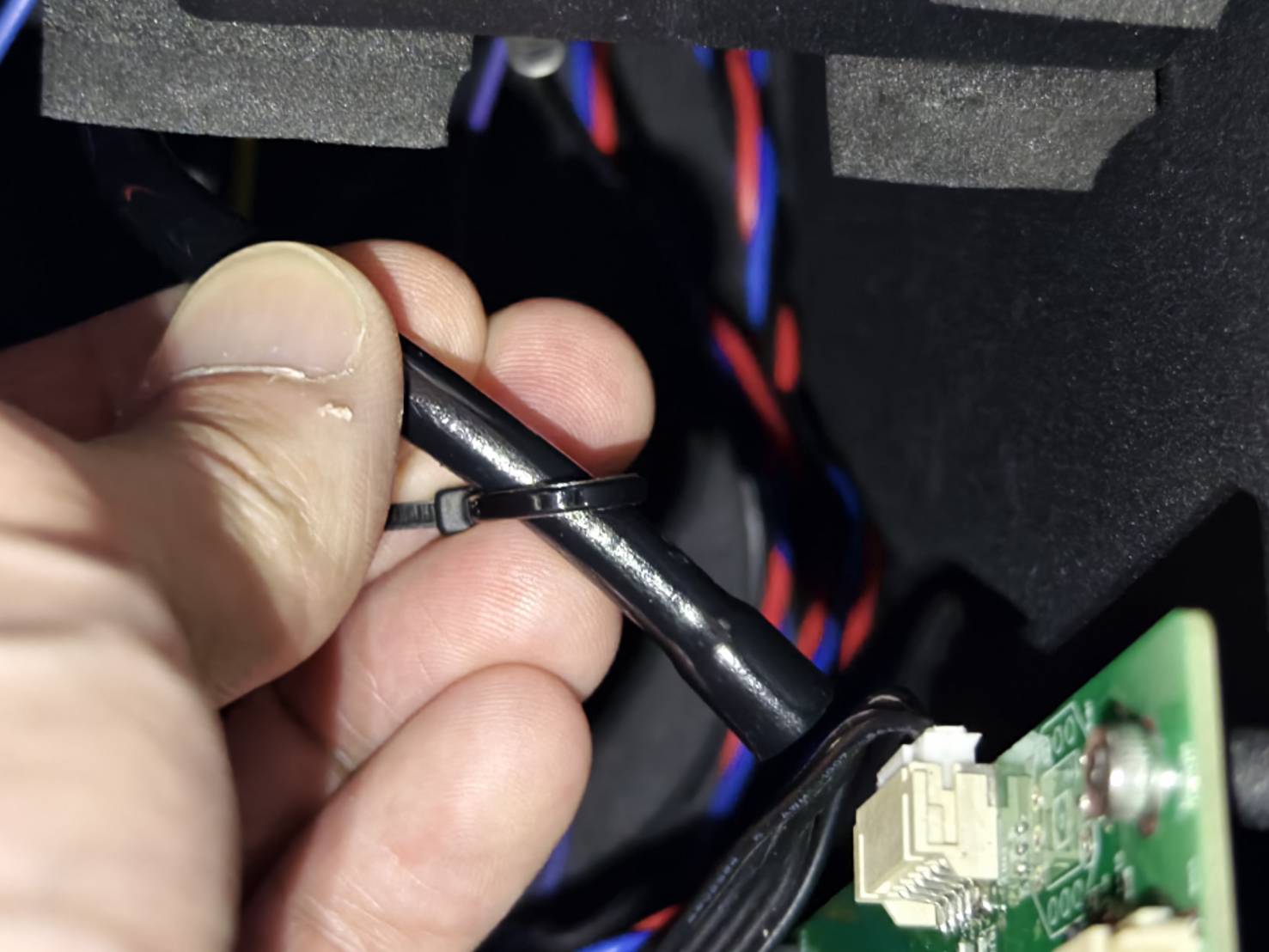

• Coloque primero la brida en la manguera y déjela suelta por el momento.



• Conecte la manguera de aire a la parte inferior utilizando la brida.



• Tire de la brida para ajustarla firmemente.



• Corte el exceso de la brida.


Paso 11

Monte la bomba de aire en la máquina atornillando los tornillos correspondientes.

Paso 12

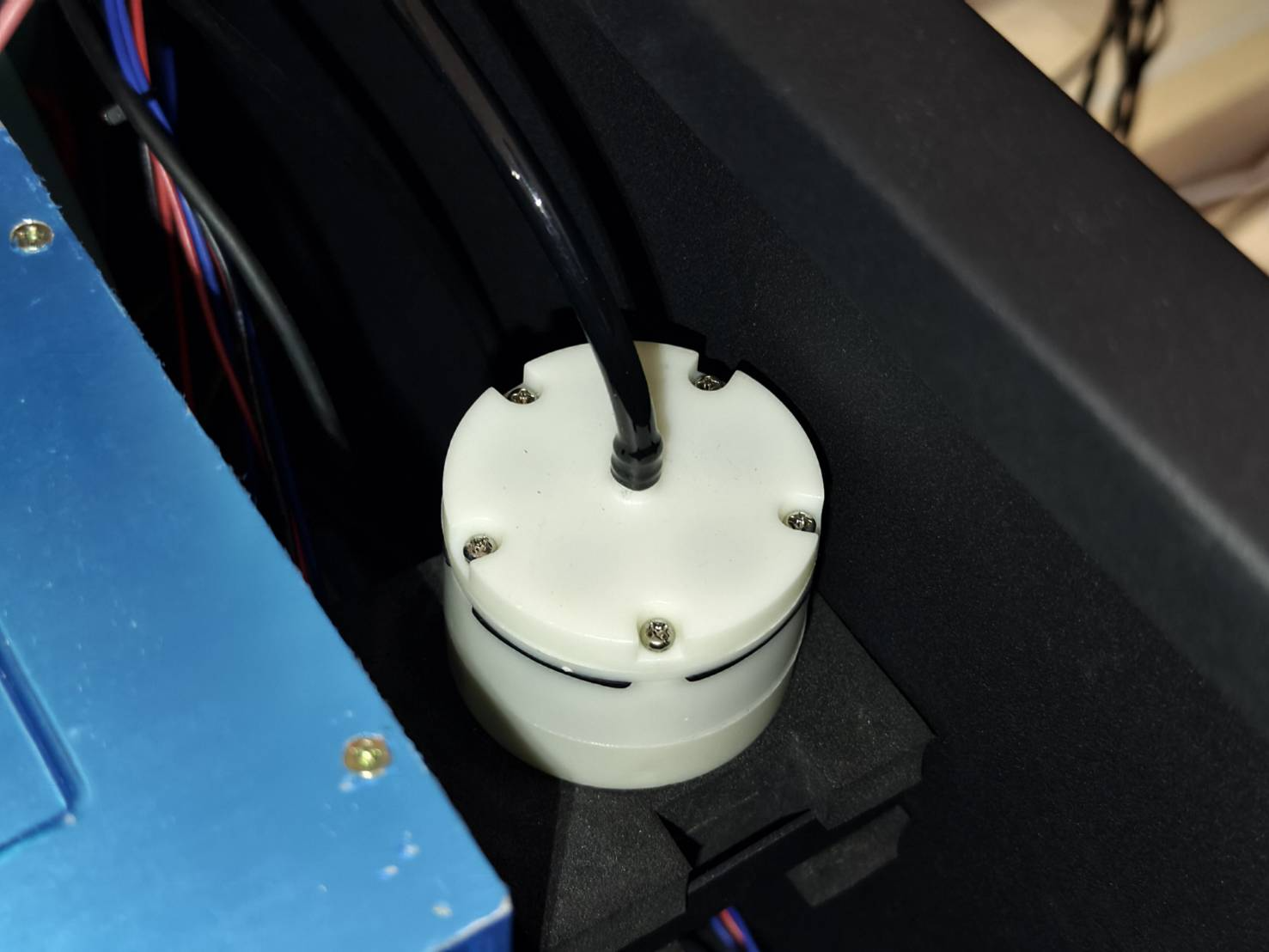

Conecte la manguera de aire a la parte superior de la bomba de aire.

Paso 13

Conecte el cable de la bomba de aire a la placa base.
(Si la placa base difiere de las imágenes siguientes, consulte el diagrama para localizar la posición correcta del cable.)

Paso 14

Cierre la cubierta lateral y apriete el tornillo.

Paso 15

Encienda la máquina y realice una prueba de velocidad del flujo de aire.
Si el valor obtenido no está dentro del rango normal, consulte el artículo para la resolución de problemas.
#913 Detección de Flujo de Aire Anormal

Demostración:
