Beambox II - Guía de sustitución del módulo de cámara, sensor de llama y placa LED de la cámara

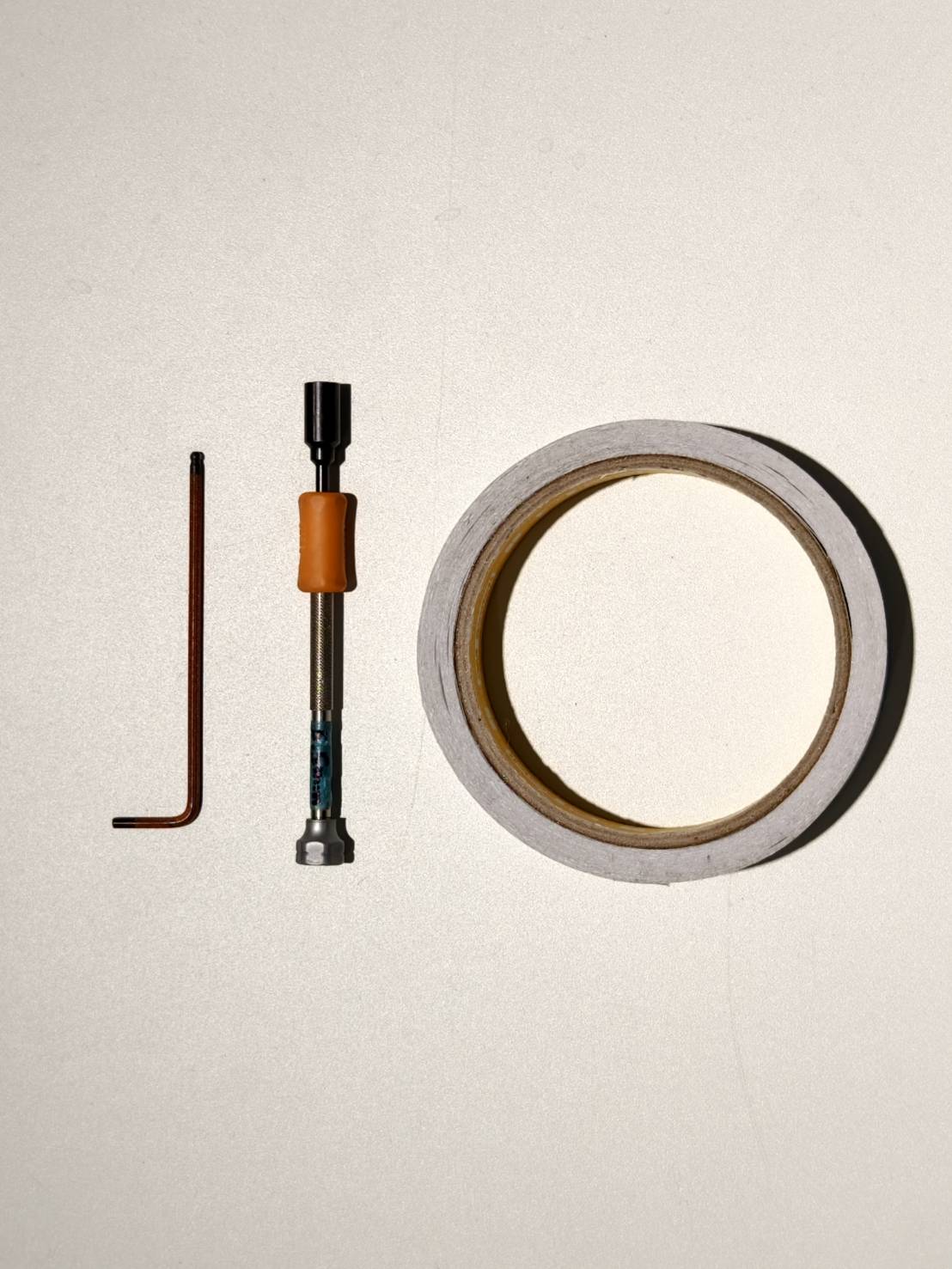

Herramientas

Paso 1

Apague la máquina y desconecte el cable de alimentación.

Paso 2

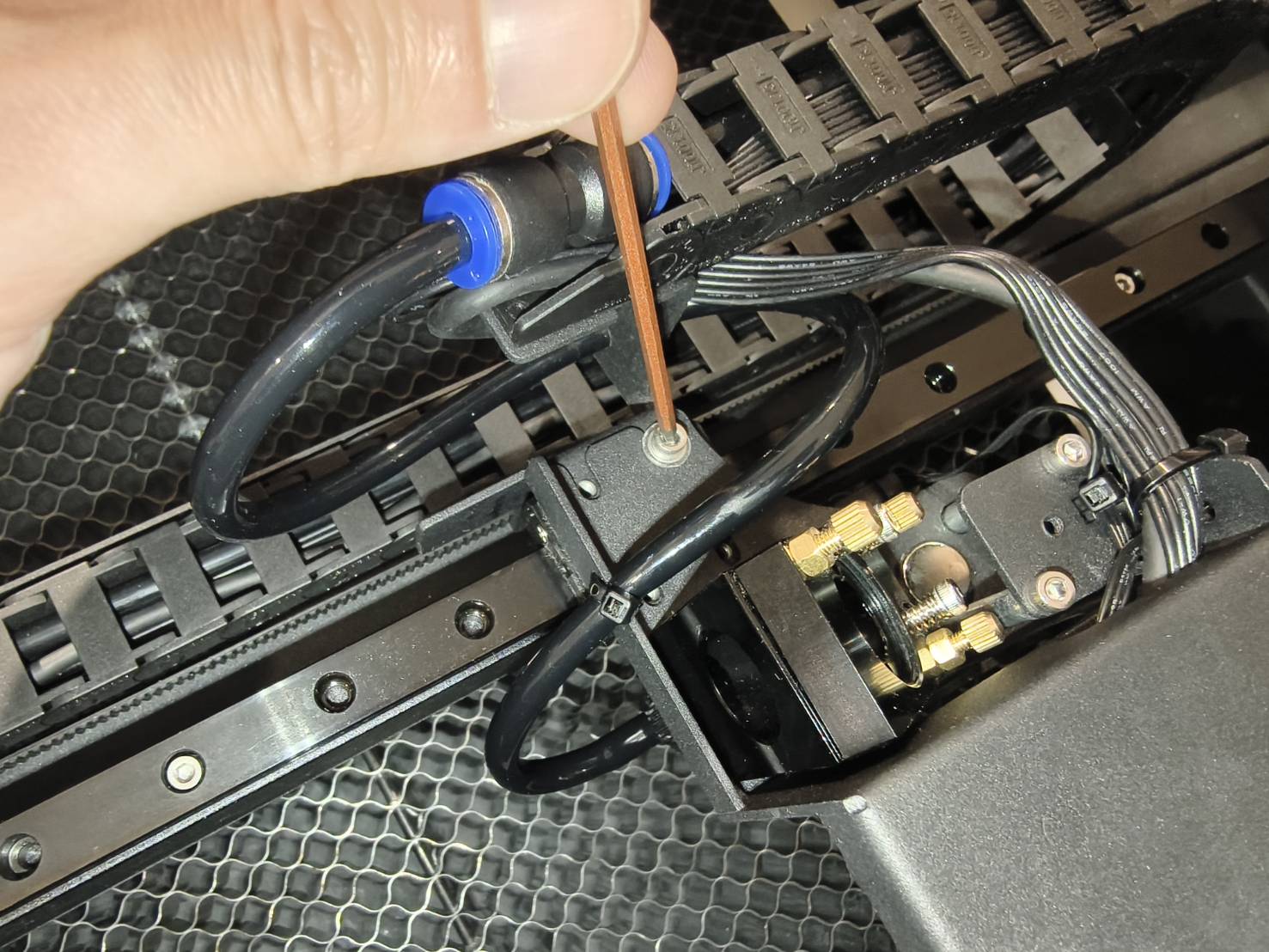

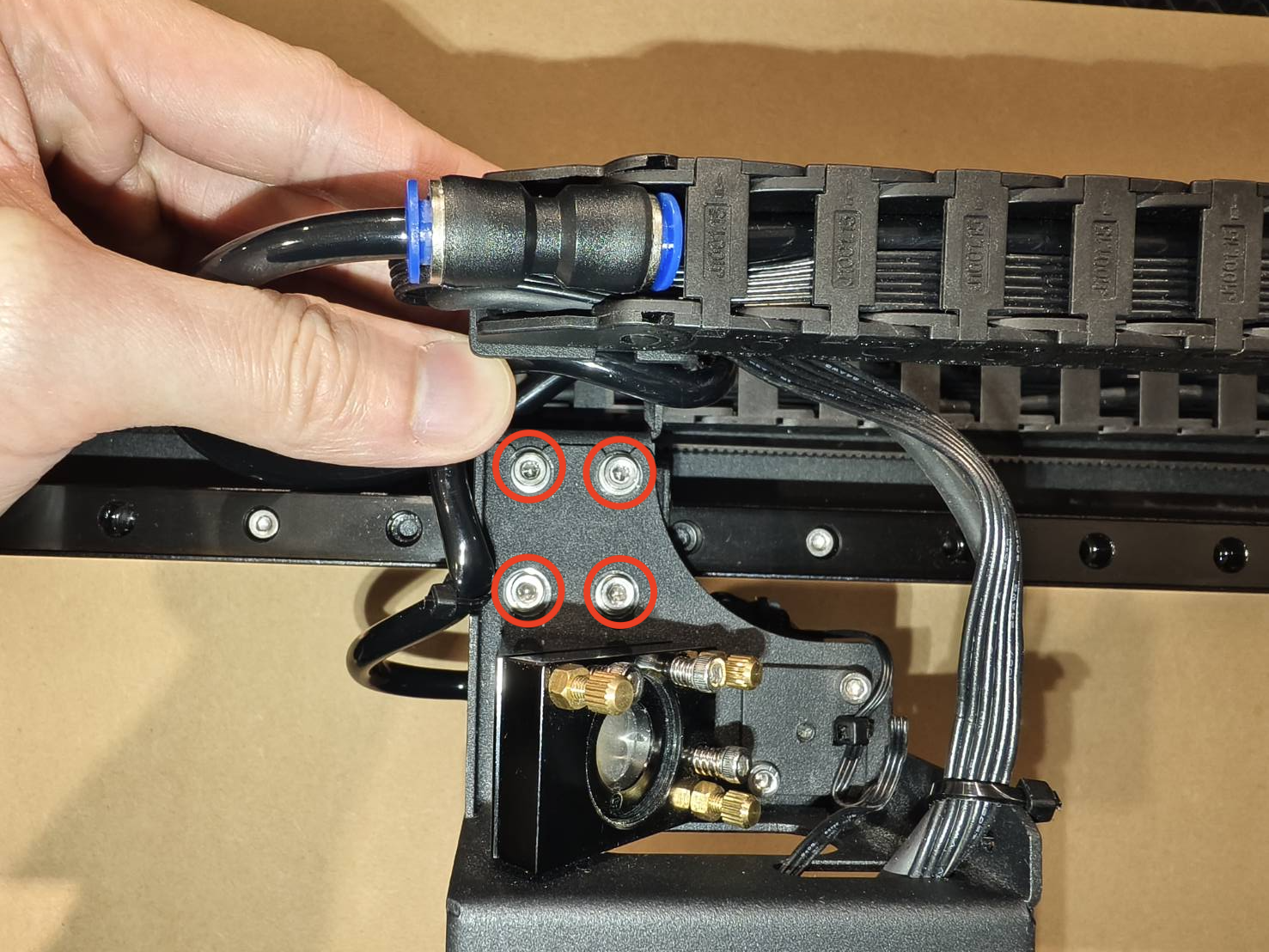

• Abra la cubierta de la puerta para desatornillar estos tornillos. (Llave hexagonal de 2,5 mm x 4 unidades)

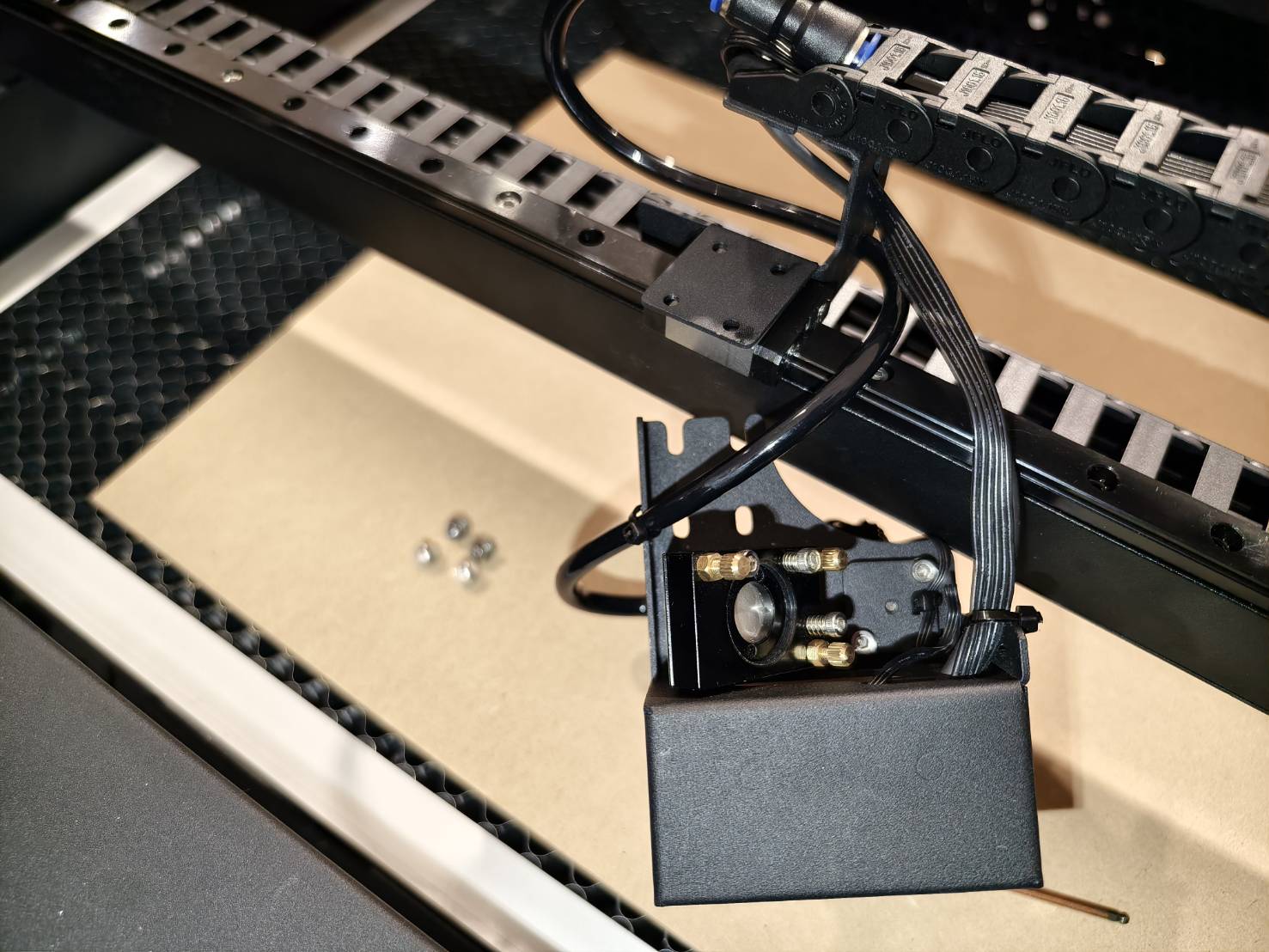

• A continuación, se puede desmontar el conjunto del cabezal láser del sistema.

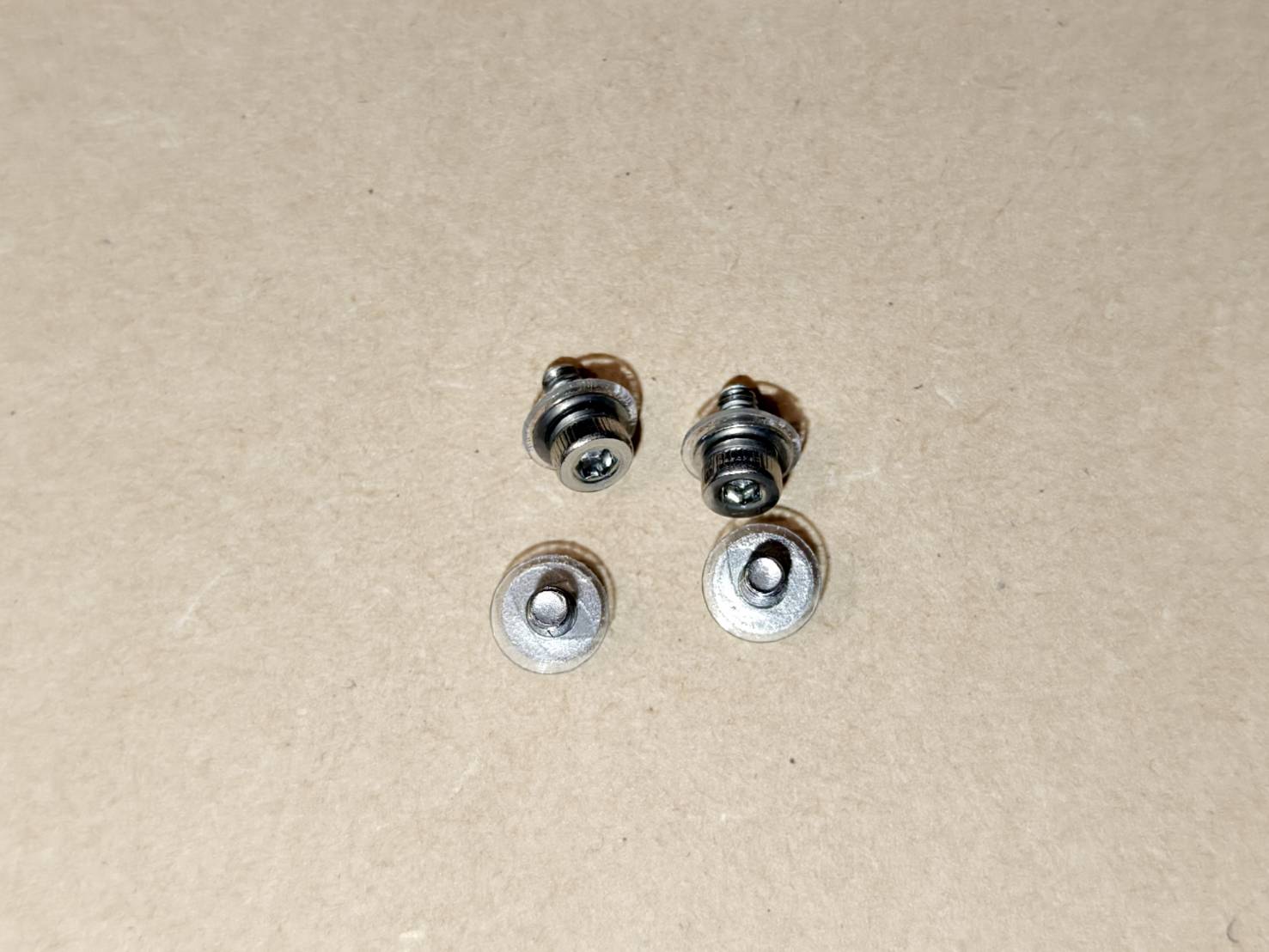

  Guarde los tornillos y las arandelas de forma segura para su uso posterior.



Paso 3

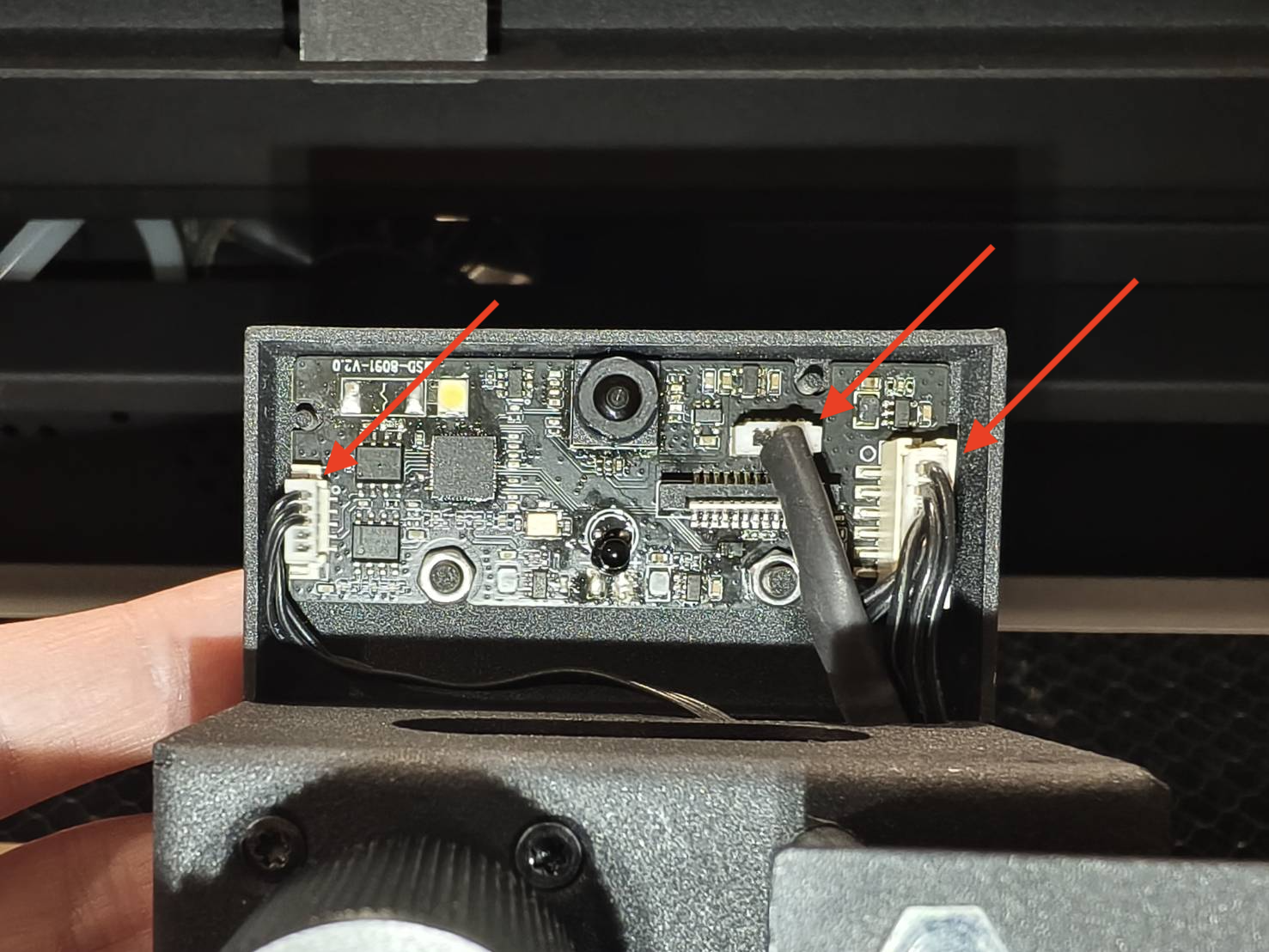

Desconecte los cables de la placa.

Paso 4

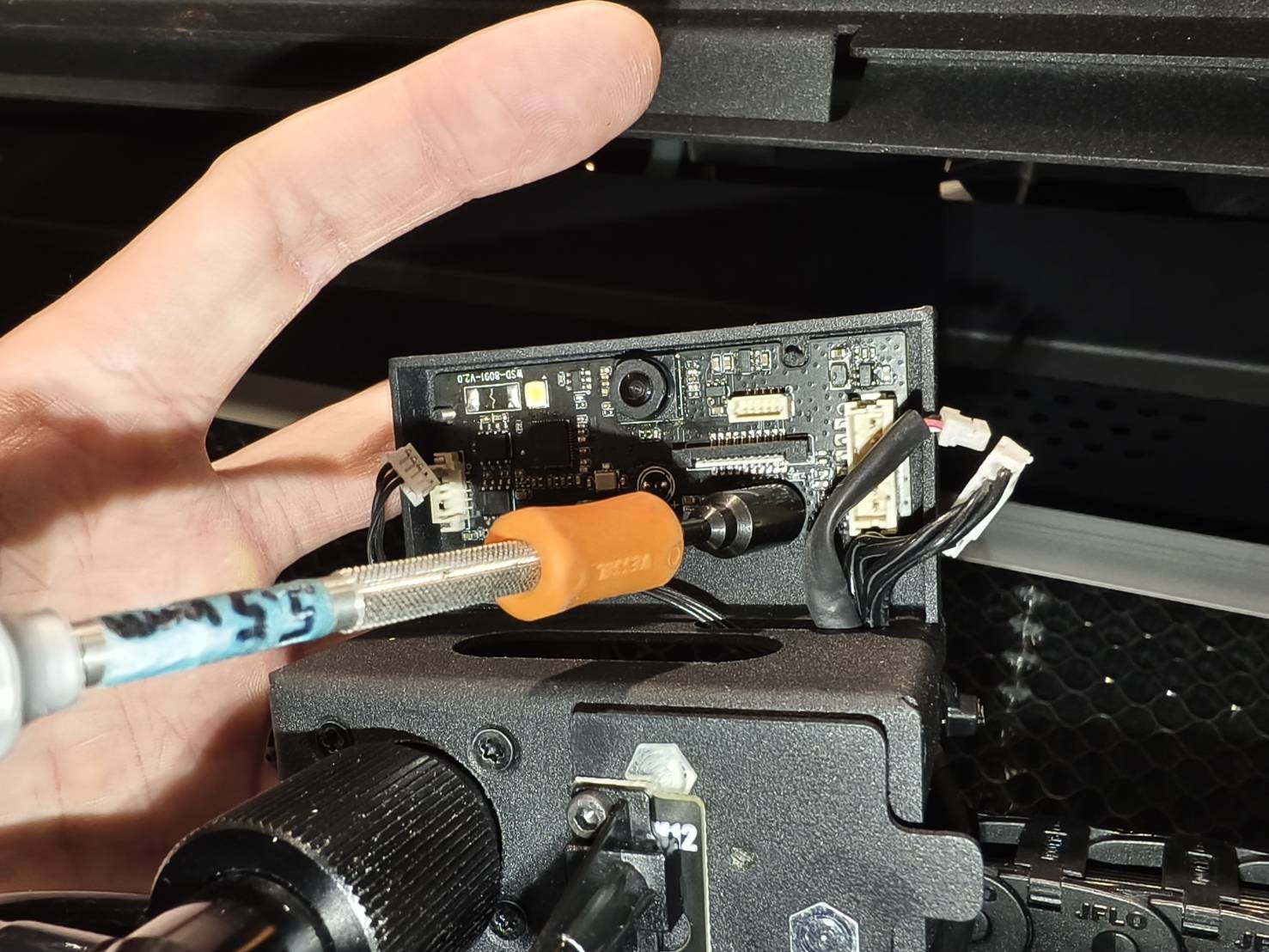

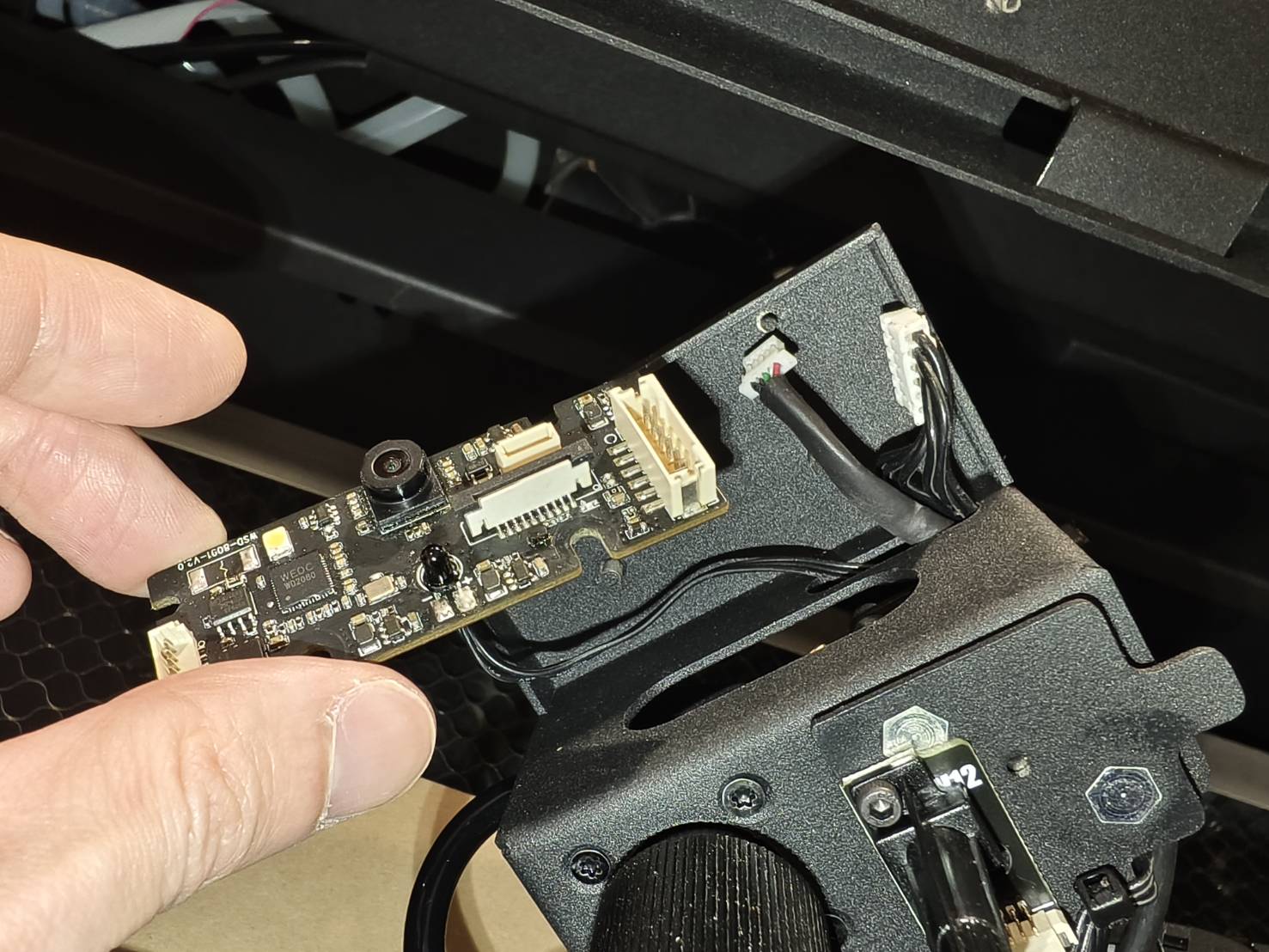

• Retire las tuercas de la placa en el conjunto del cabezal láser.

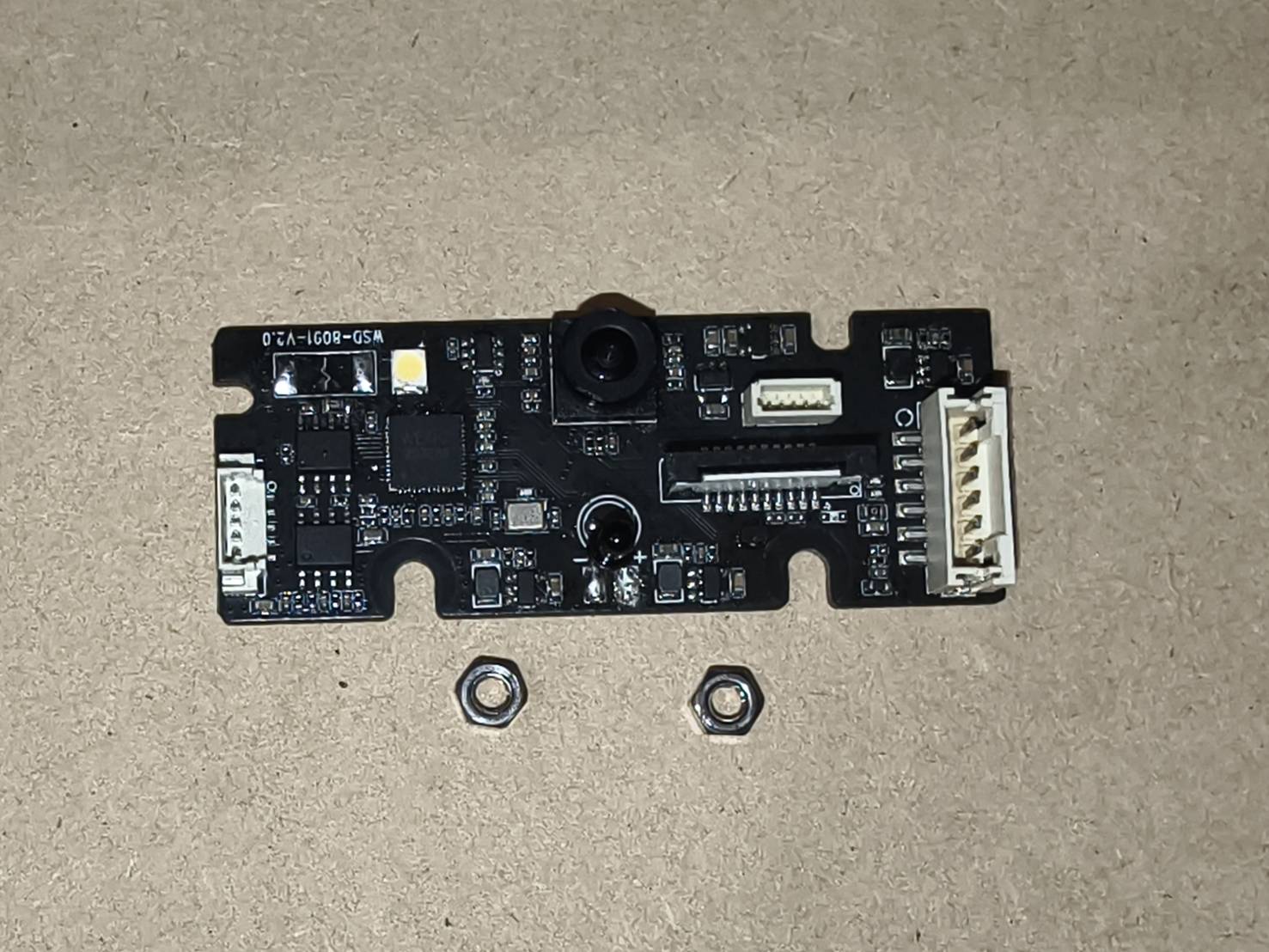

• Después, se puede retirar completamente la placa del sistema.


Paso 5

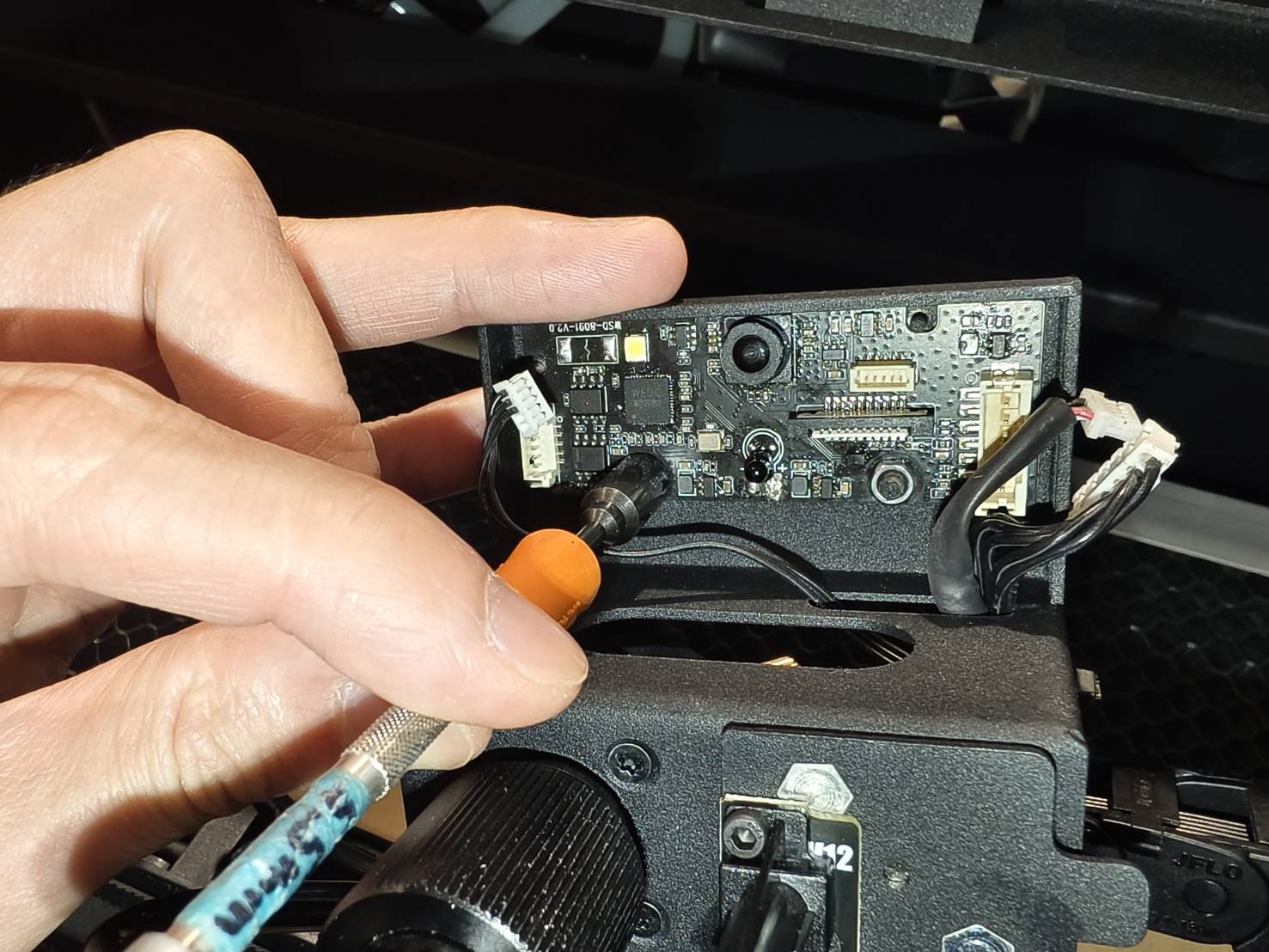

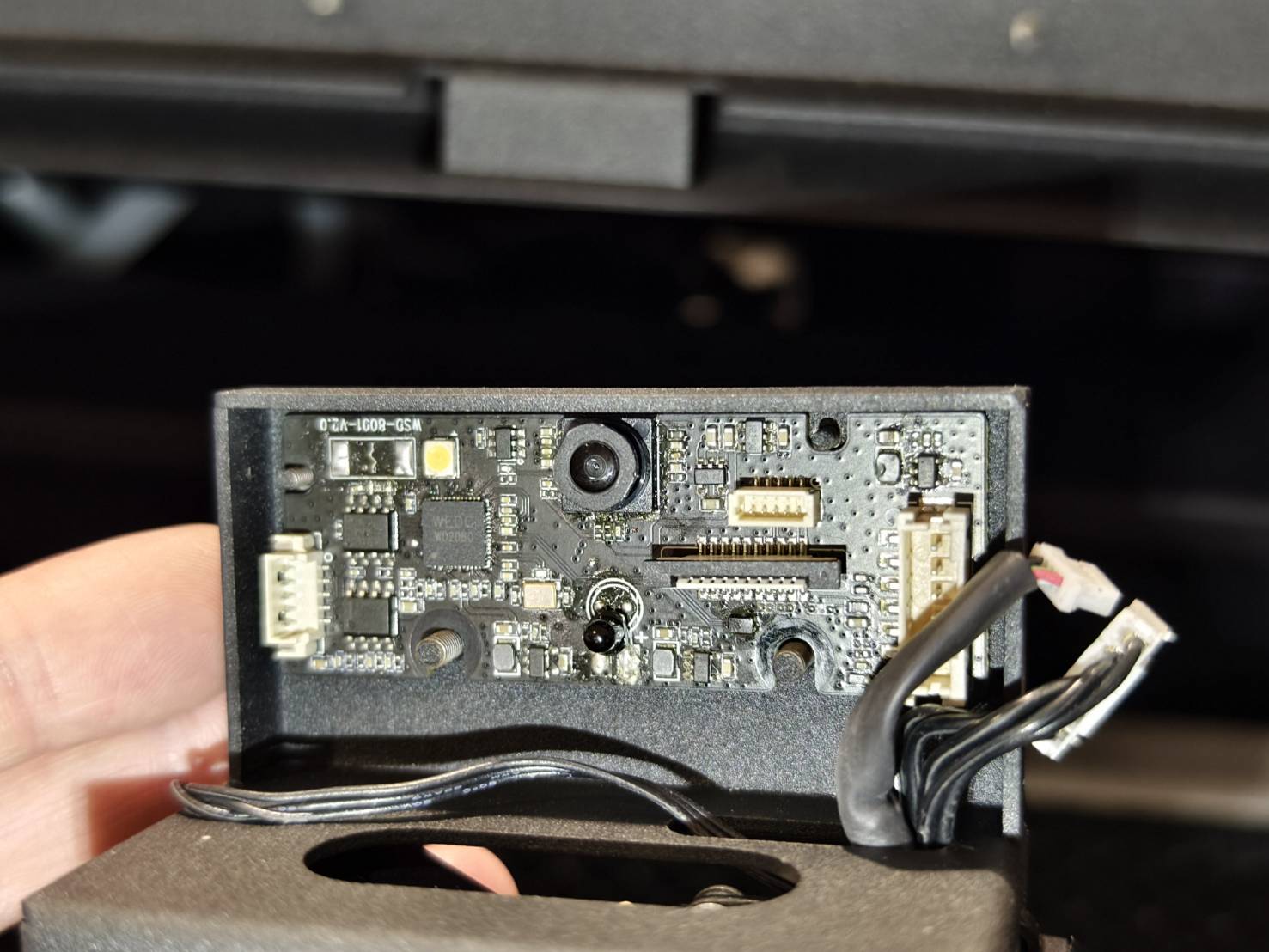

Instale la nueva placa.

Paso 6

Vuelva a conectar los cables.

Paso 7

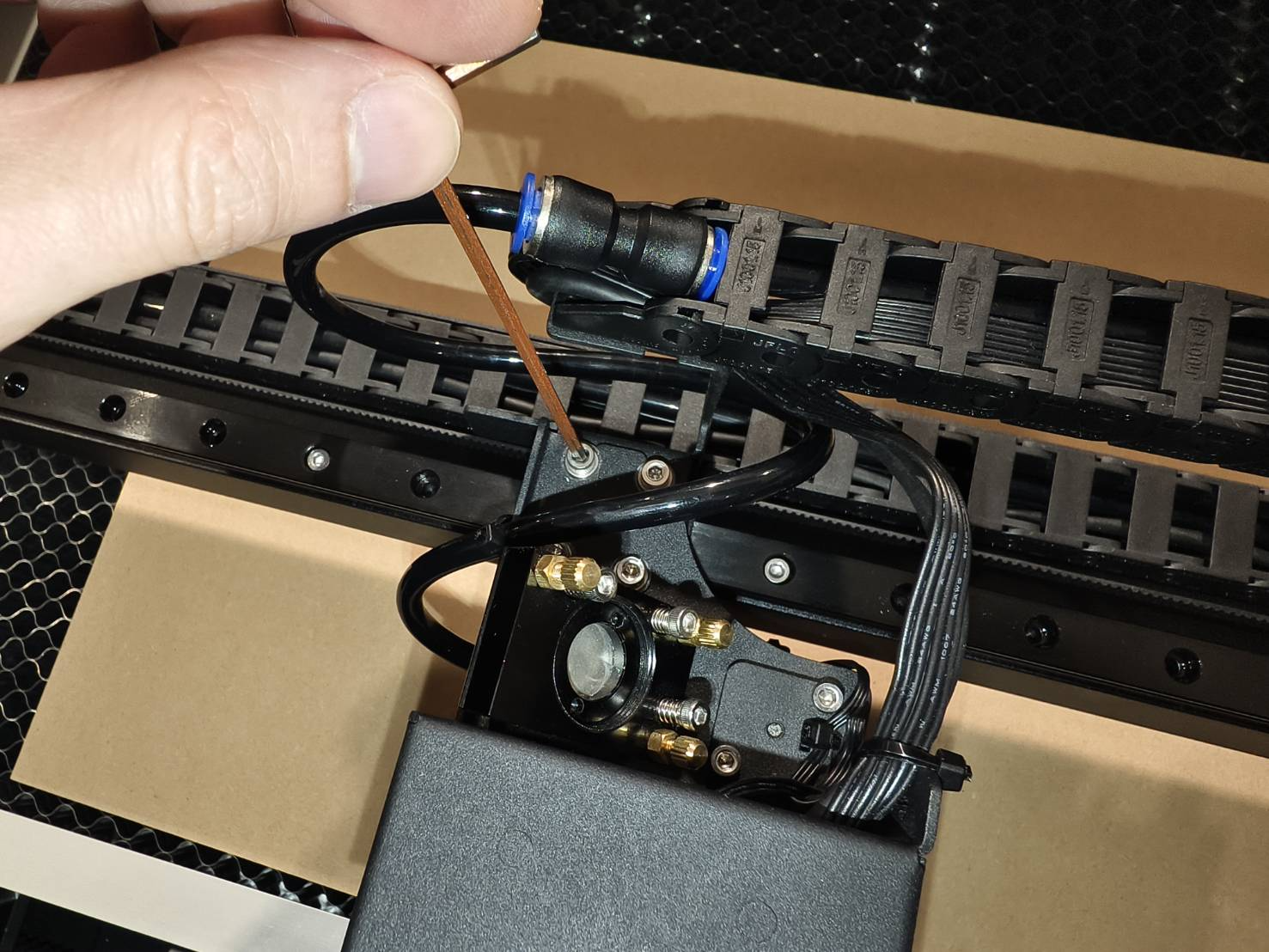

Vuelva a montar el conjunto del cabezal láser.
(El conjunto del cabezal láser quedará en la parte superior al atornillar)

Paso 8

Encienda la máquina para verificar la trayectoria óptica y alinearla si es necesario.
Utilice el siguiente enlace para realizar una inspección de la trayectoria óptica.
Ajuste de la trayectoria óptica

Paso 9

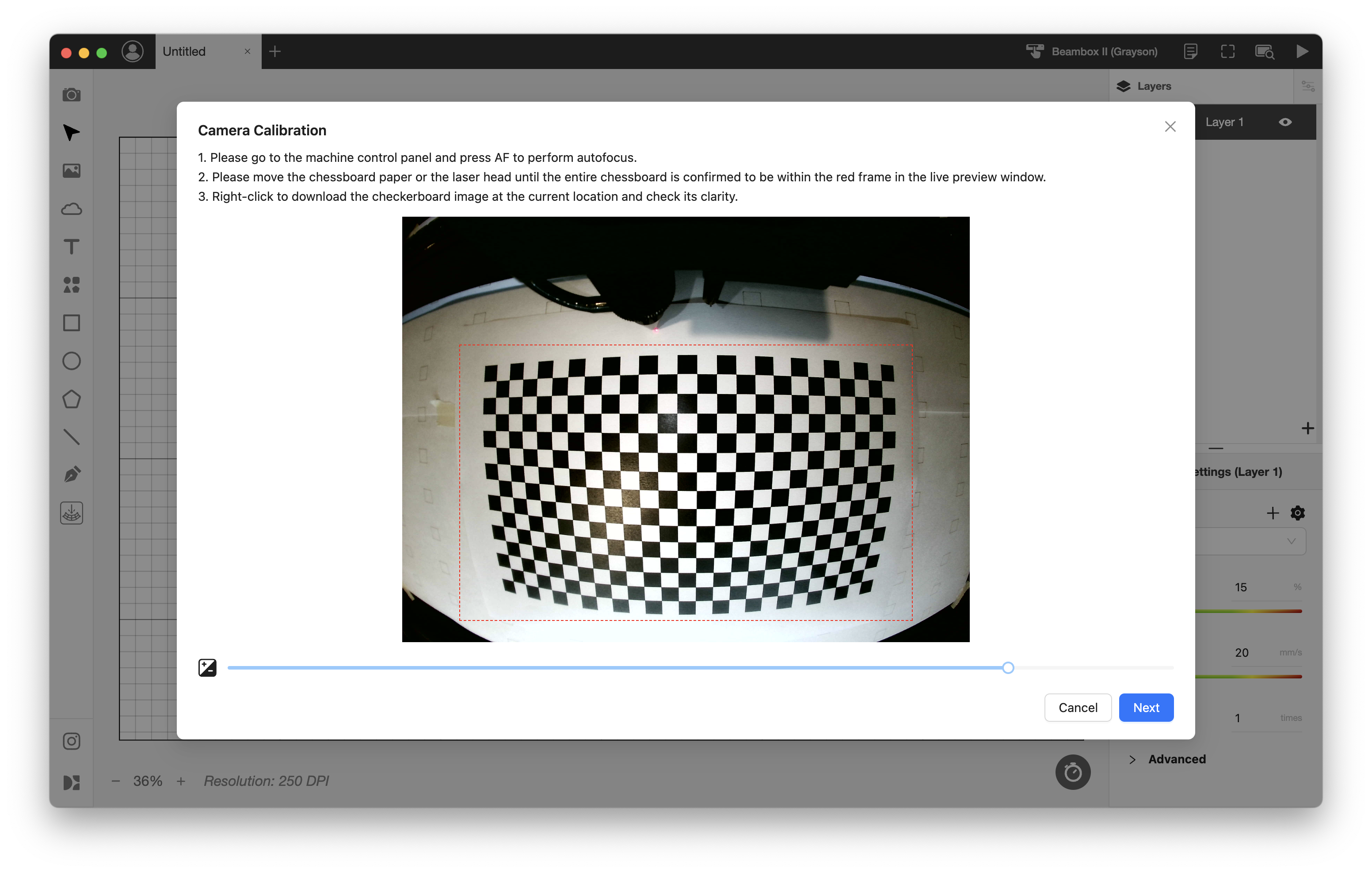

Consulte este enlace para realizar la Calibración avanzada de la cámara.
