beamo II - Sustitución de la pantalla táctil

Herramientas

Paso 1

Apague la máquina y desconecte el cable de alimentación.

Paso 2

Retire la cubierta metálica frontal. (Tornillo Torx T8 × 10 uds.)

Paso 3

Retire los tornillos de la placa RK.

Paso 4

Voltee la placa RK y abra los clips de los cables para desconectar los cables planos.

Paso 5

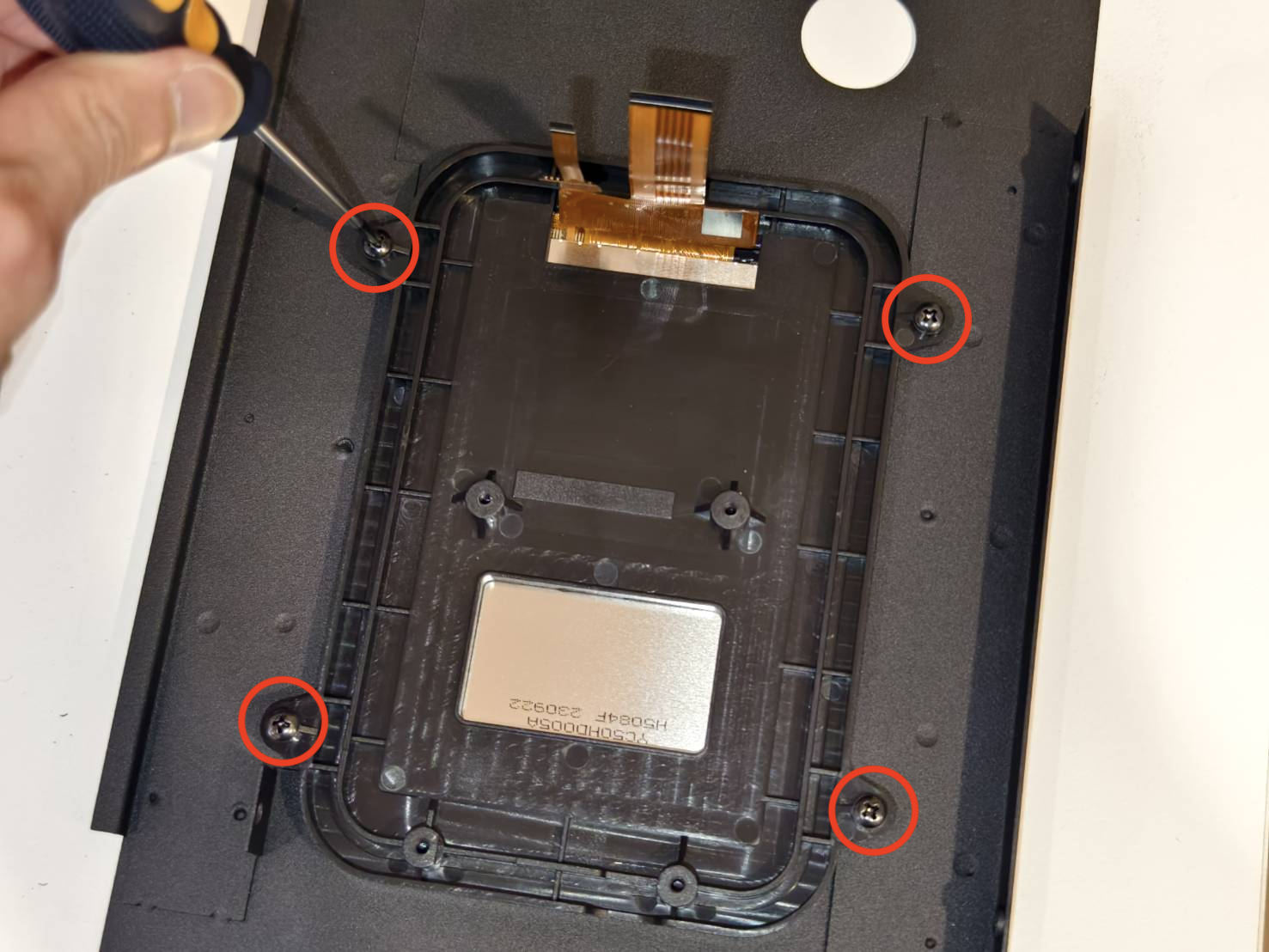

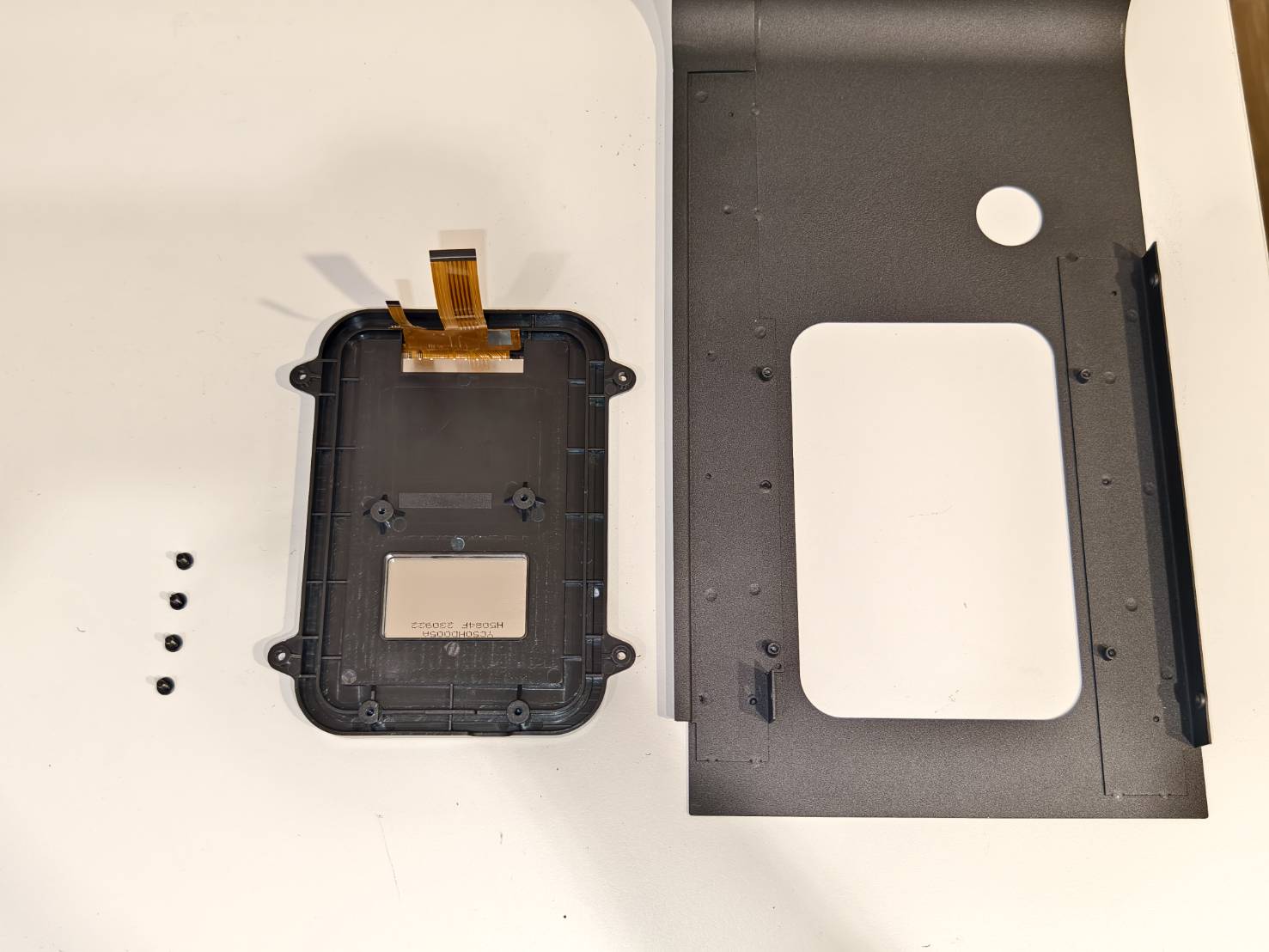

Retire la pantalla junto con el soporte.

Paso 6

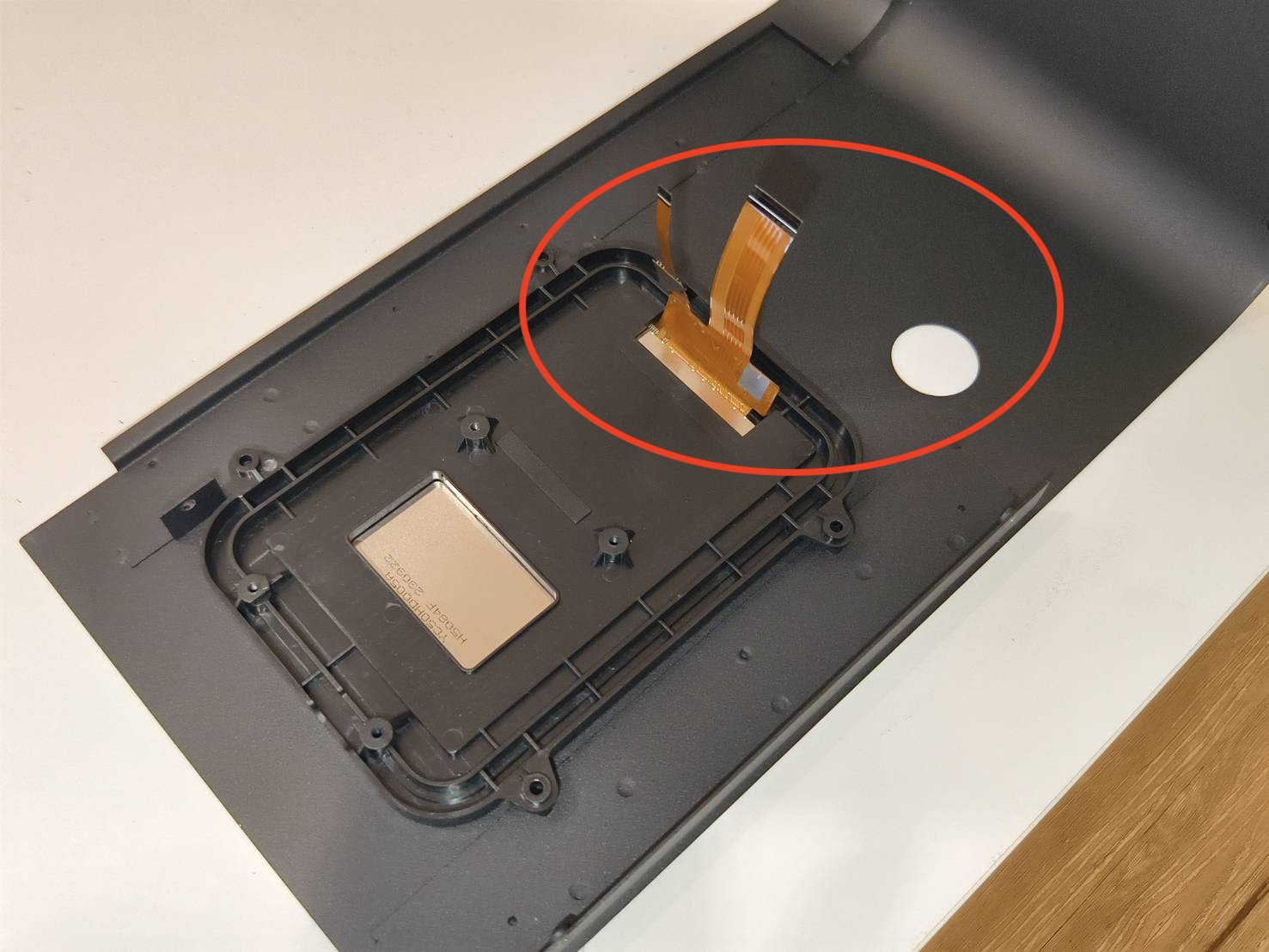

Instale la pantalla táctil con el soporte. Asegúrese de que los cables queden en el mismo lado que el orificio redondeado.

Paso 7

Conecte los cables planos y asegúrese de que los clips queden bien fijados después de conectar los cables.

Paso 8

Dé la vuelta a la placa RK y atorníllela al soporte.

Paso 9

Instale la cubierta metálica frontal. Asegúrese de que el punto blanco del cable Type-C esté orientado hacia arriba como se muestra en el vídeo.
