beamo II - Sustitución del interruptor de llave

Herramientas

Paso 1

Apague la máquina y desconecte el cable de alimentación.

Paso 2

Retire la cubierta metálica frontal. (Tornillo Torx T8 * 10 uds.)

Paso 3

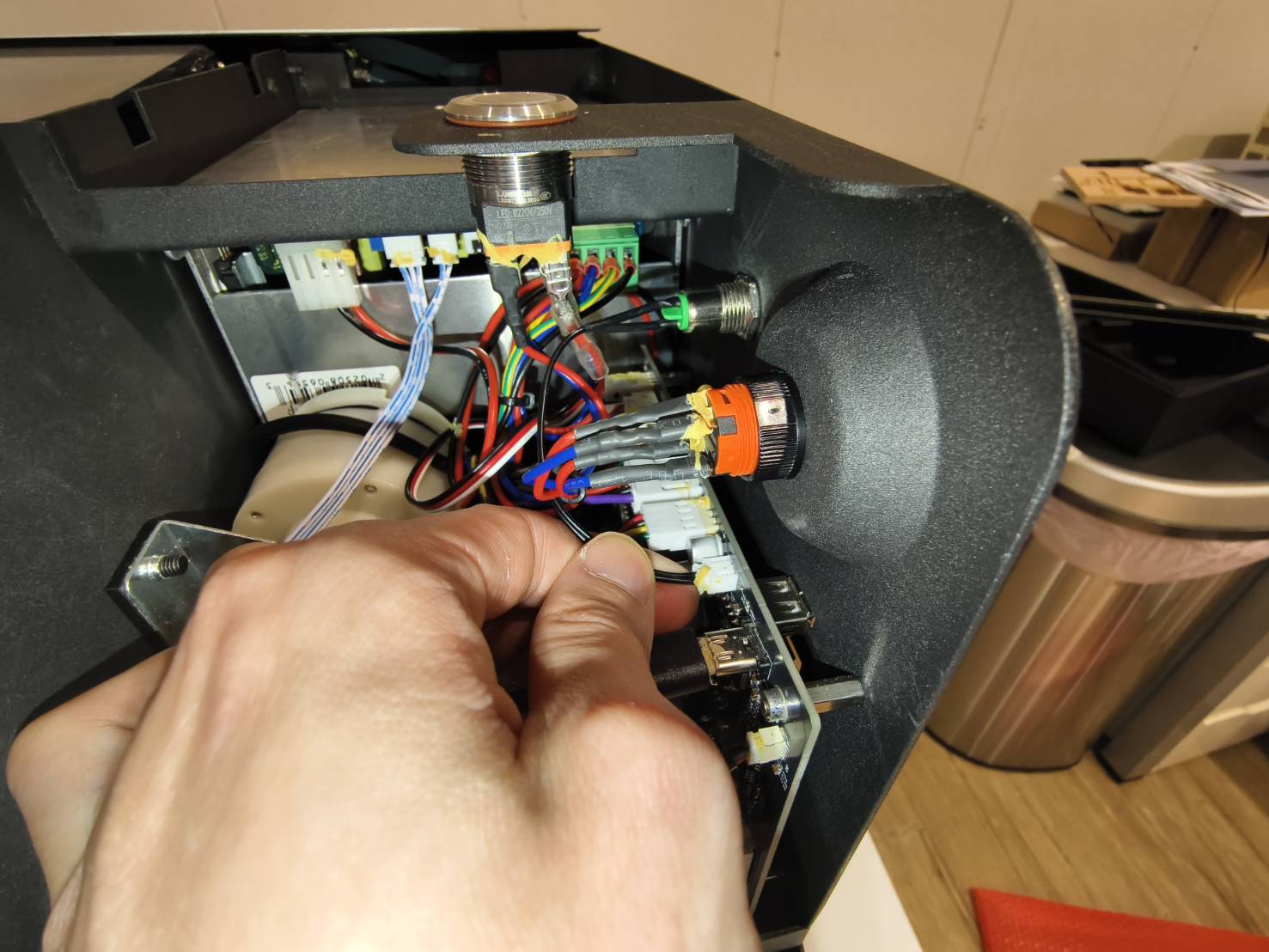

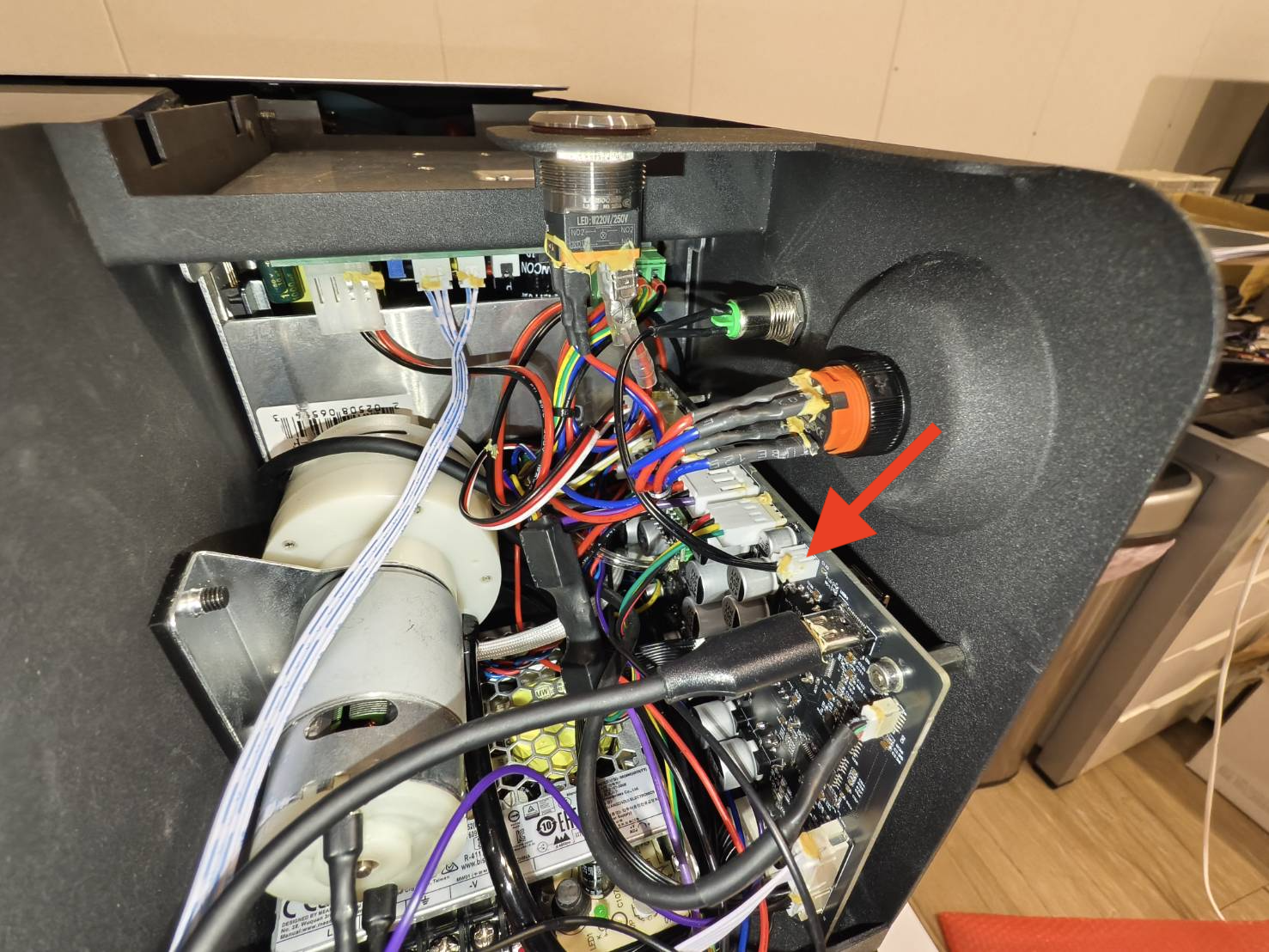

Desconecte el cable del interruptor de llave.
(Si su configuración es diferente, consulte el diagrama para encontrar el cable correcto.)

Paso 4

Retire el interruptor de llave golpeando la tuerca hexagonal en sentido antihorario.
(En la demostración se utilizan el destornillador T8 y un vaso metálico.)

Paso 5

Instale el nuevo interruptor de llave. Asegúrese de que el punto rojo esté en la parte superior y apriete la tuerca utilizando el mismo método del paso anterior.

Paso 6

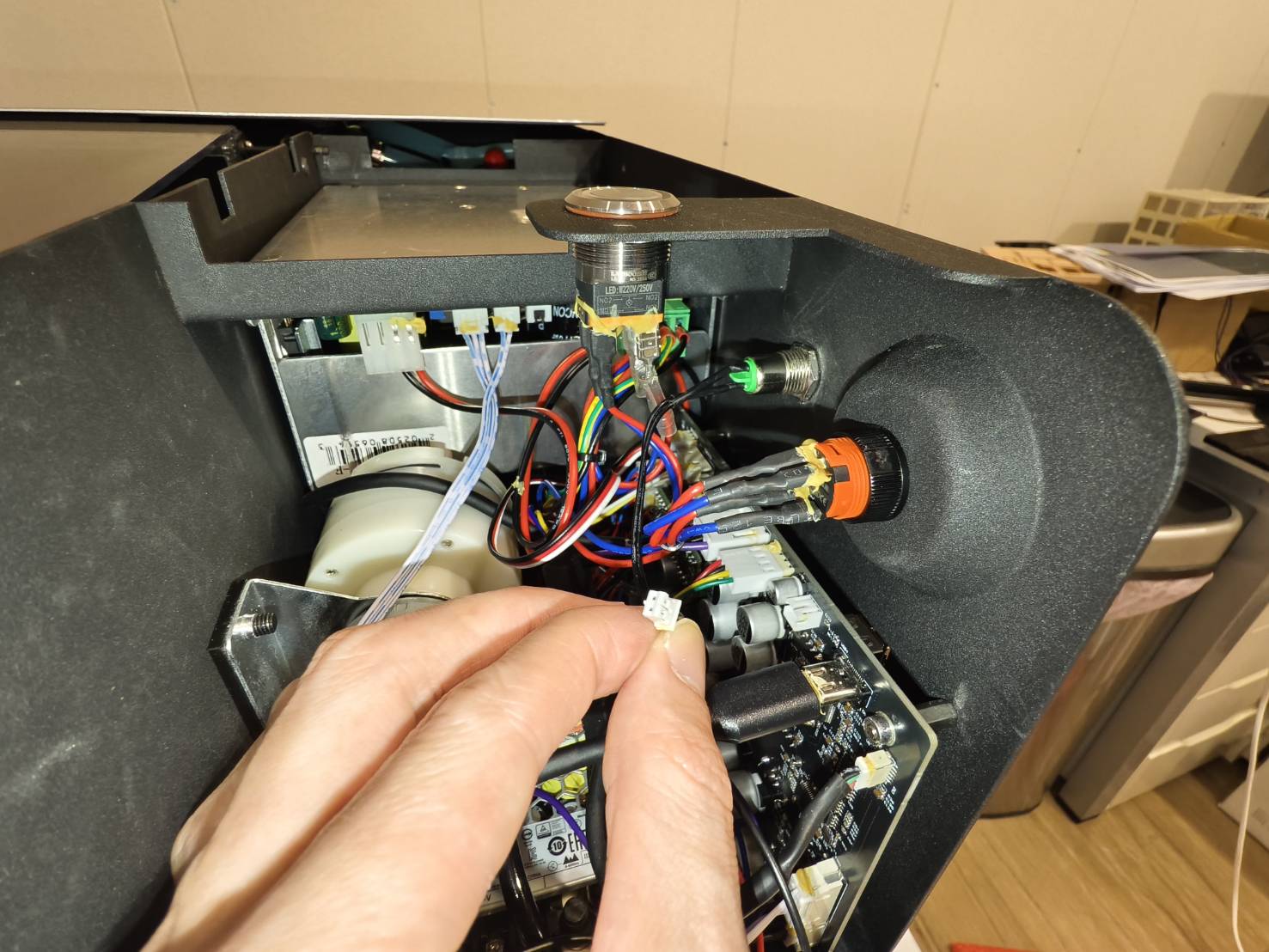

Conecte el cable a la placa base.

Paso 7

Vuelva a instalar la cubierta metálica frontal. Asegúrese de que el punto blanco del cable Type-C esté orientado hacia arriba, como se muestra en el vídeo.
