beamo II - Guía de sustitución del tubo láser

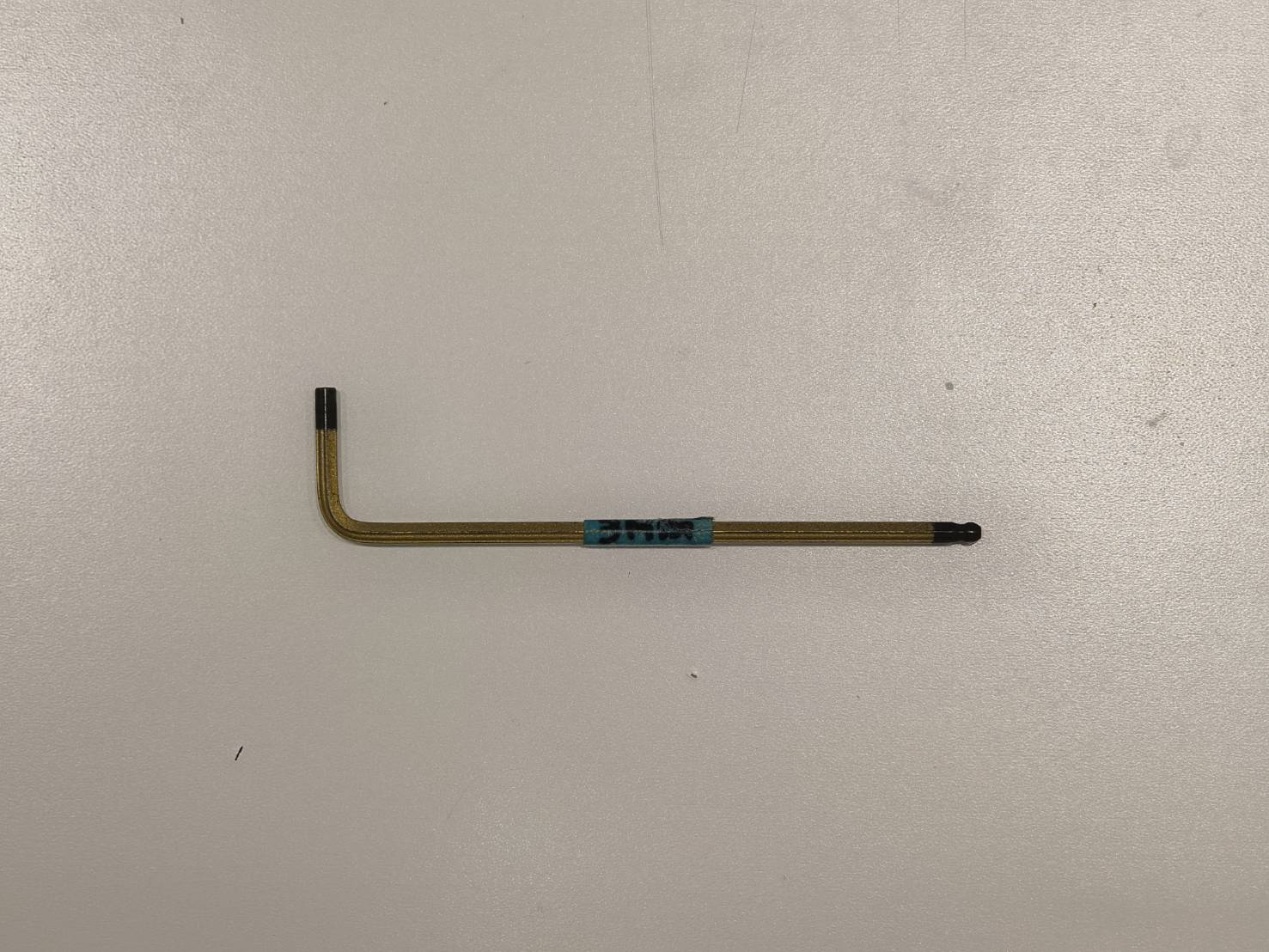

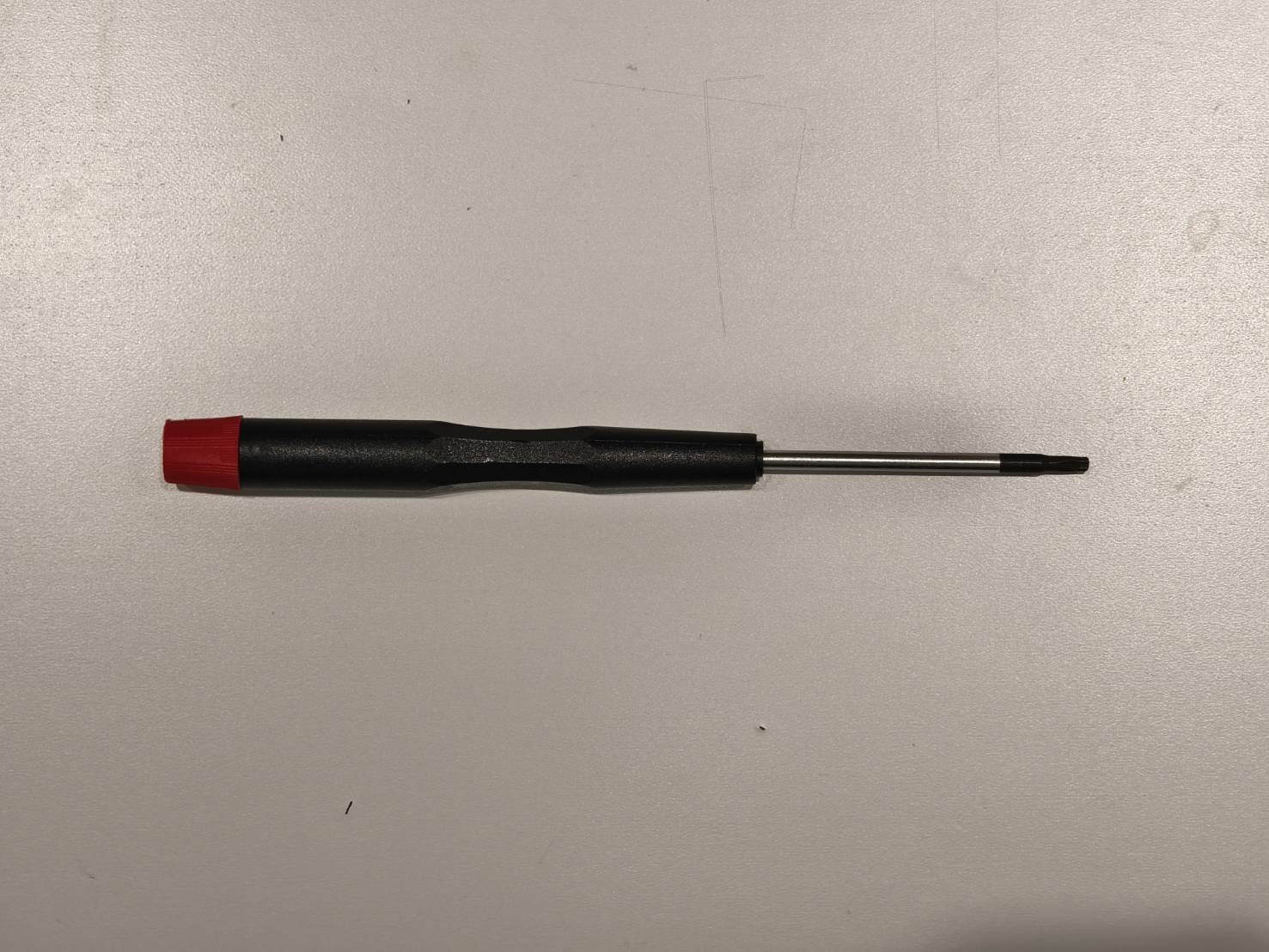

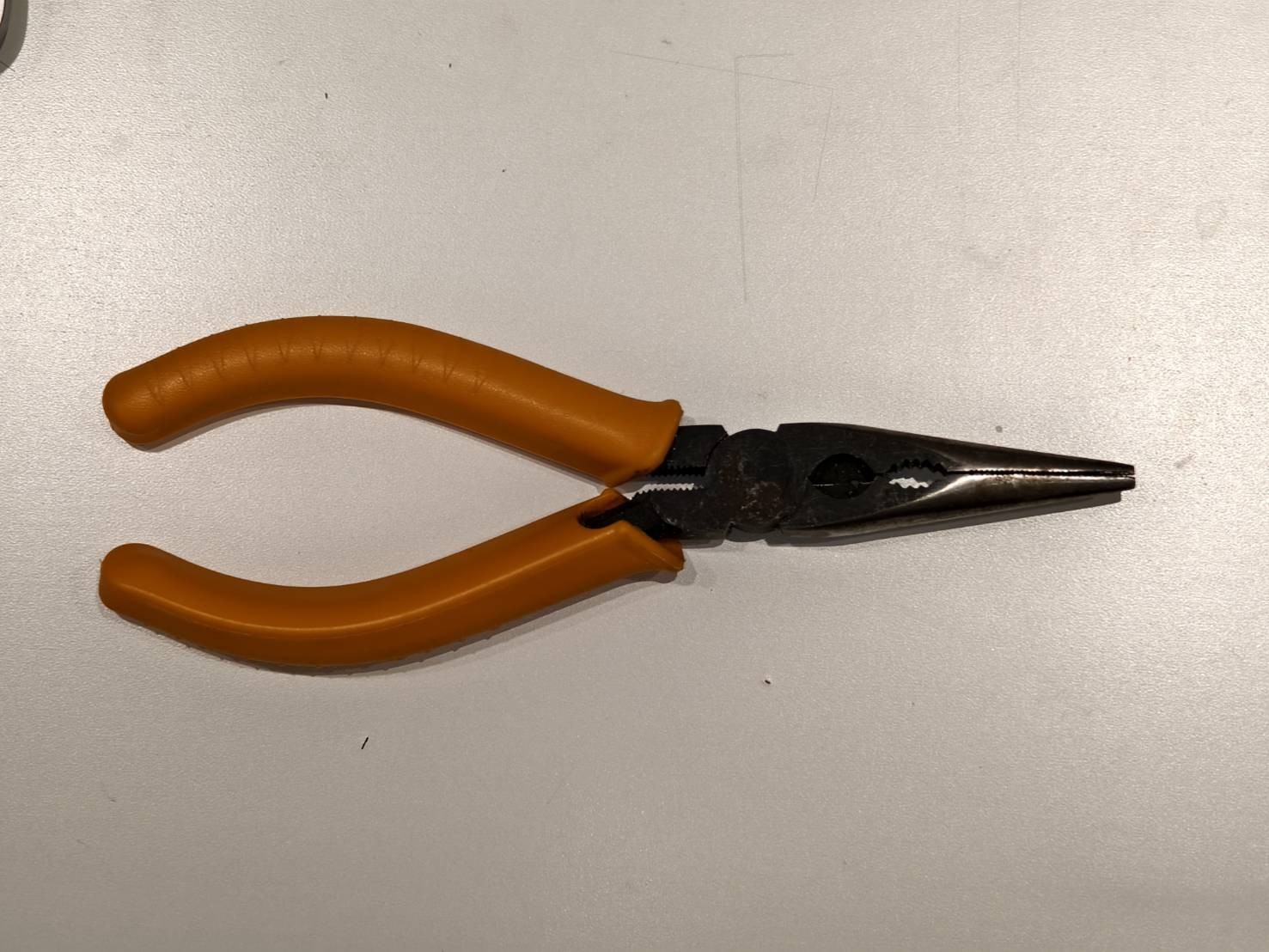

Herramientas

Paso 1

Apague la máquina y desconecte el cable de alimentación.

Paso 2

Retire la cubierta metálica trasera.

Paso 3

Paso 4

Retire los soportes del tubo láser.

Paso 5

Desconecte el cable de toma de tierra del tubo láser.

Paso 6

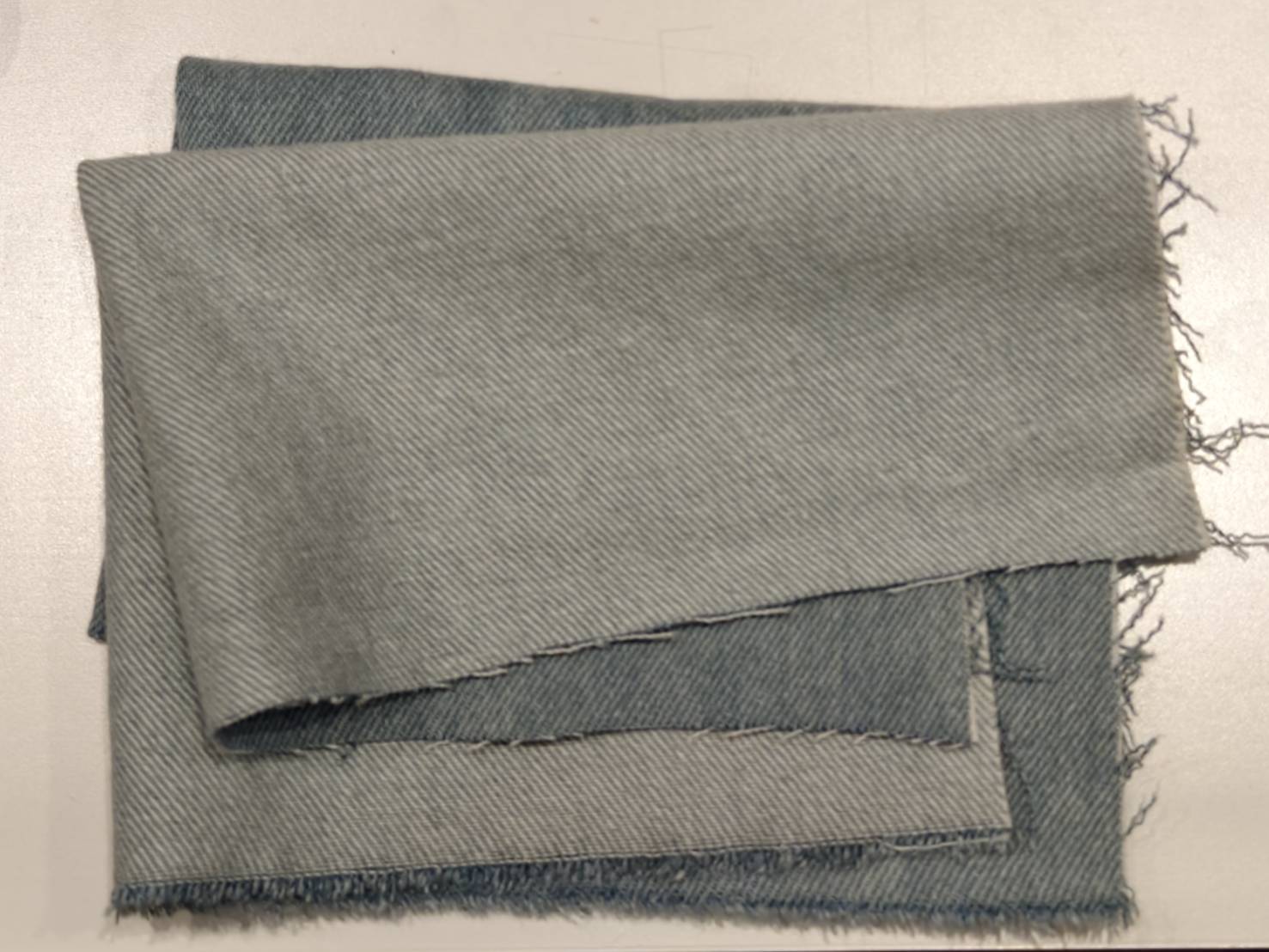

Coloque los trapos debajo del tubo láser en ambos lados.

Paso 7

Retire la abrazadera de la manguera de agua del lado de alta presión.

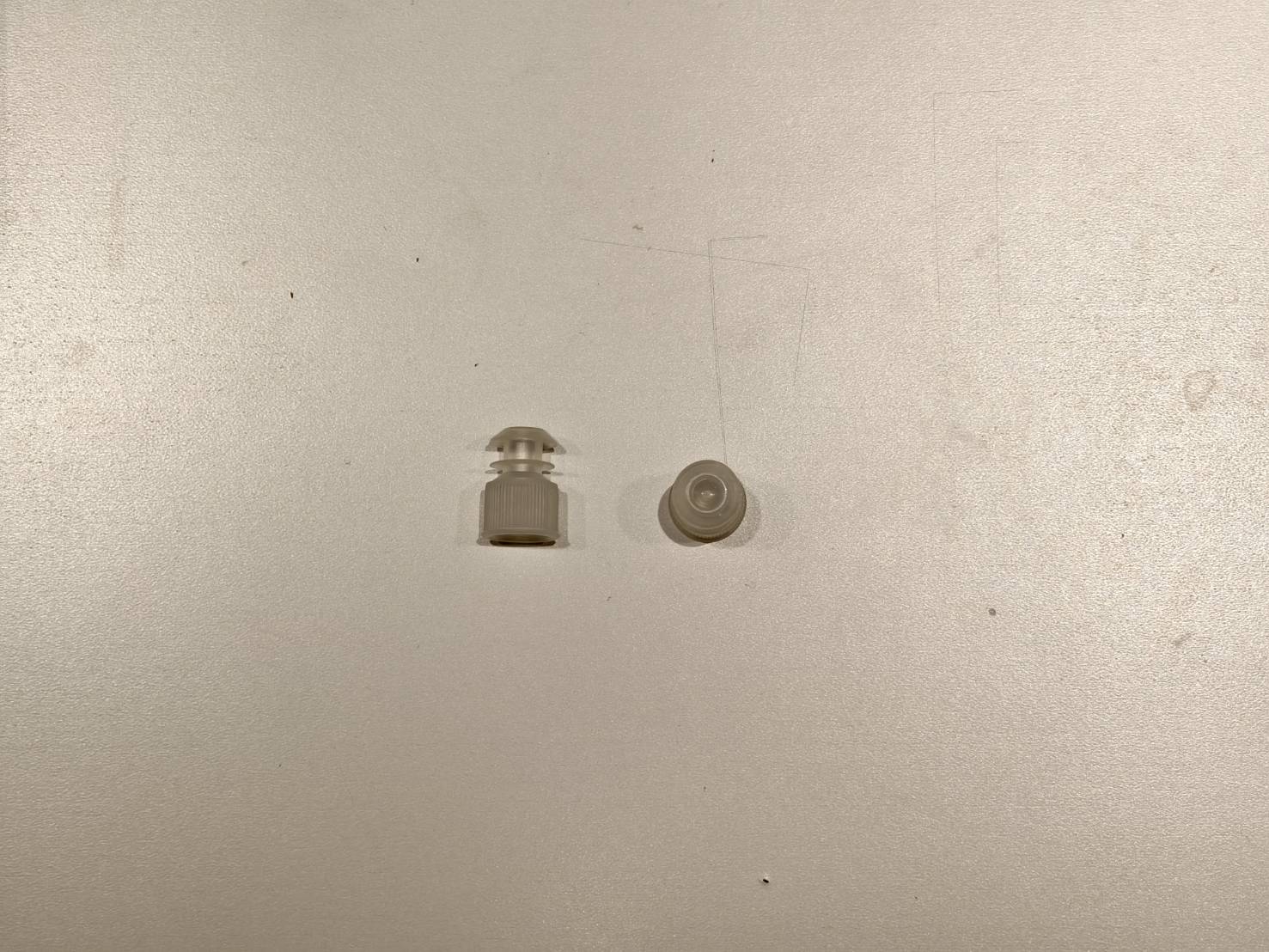

Asegúrese de tener el tapón de la manguera de agua preparado para insertarlo inmediatamente después de desconectarla.

Paso 8

Retire la abrazadera de la manguera de agua del lado de baja presión.
Asegúrese de tener el tapón de la manguera de agua preparado para insertarlo inmediatamente después de desconectarla.

Paso 9

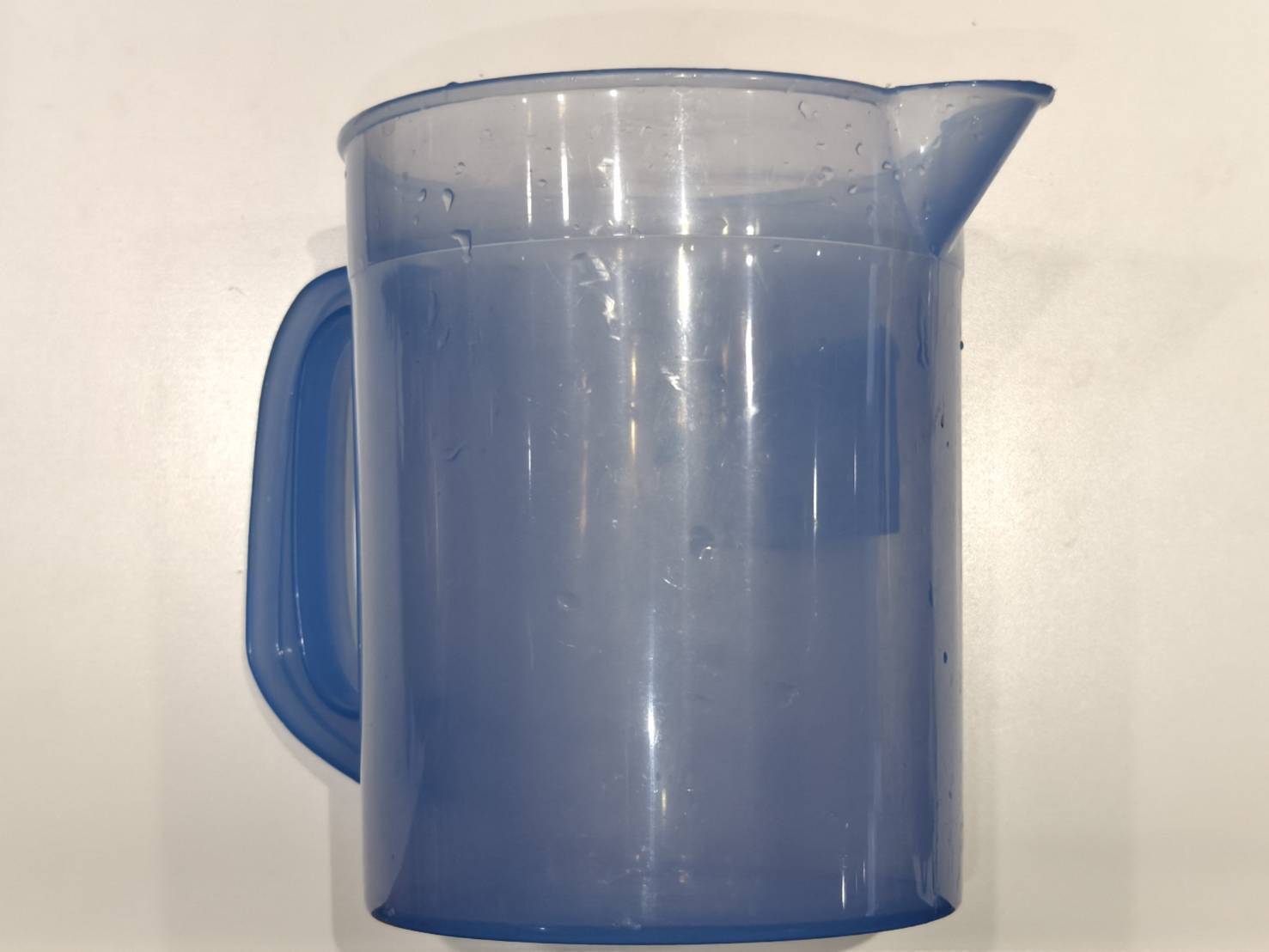

Prepare un recipiente con antelación para drenar el agua del tubo láser.
A continuación, se puede retirar el tubo láser y se drenará el agua.

Paso 10

Coloque el nuevo tubo láser en la máquina y conecte el cable de toma de tierra al terminal.
(El cable de toma de tierra debe estar en el mismo lado que el anterior.)

Paso 11

Desde el lado de alta presión, retire el tapón de la manguera y conecte la manguera de agua al tubo láser.

Paso 12

Desde el lado de baja presión, retire el tapón de la manguera y conecte la manguera de agua al tubo láser.

Paso 13

Fije el tubo láser en su lugar. Tenga en cuenta estos dos puntos:

1. La distancia entre la boquilla del tubo láser y el primer soporte del espejo debe ser de aproximadamente 1,5 cm (un dedo).
2. Hay dos mangueras de agua cortas a ambos lados del tubo láser; deben estar en posición horizontal.

Paso 14

Vuelva a colocar la espuma y conecte los cables entre el tubo láser y la fuente de alimentación del láser.

Paso 15

Añada agua al sistema.
[4-8 Llenado de agua de refrigeración]

Paso 16

Después de añadir el agua, alinee el camino óptico.
[4-10 Ajuste del camino óptico]
