beamo II - Sustitución de la placa del eje X

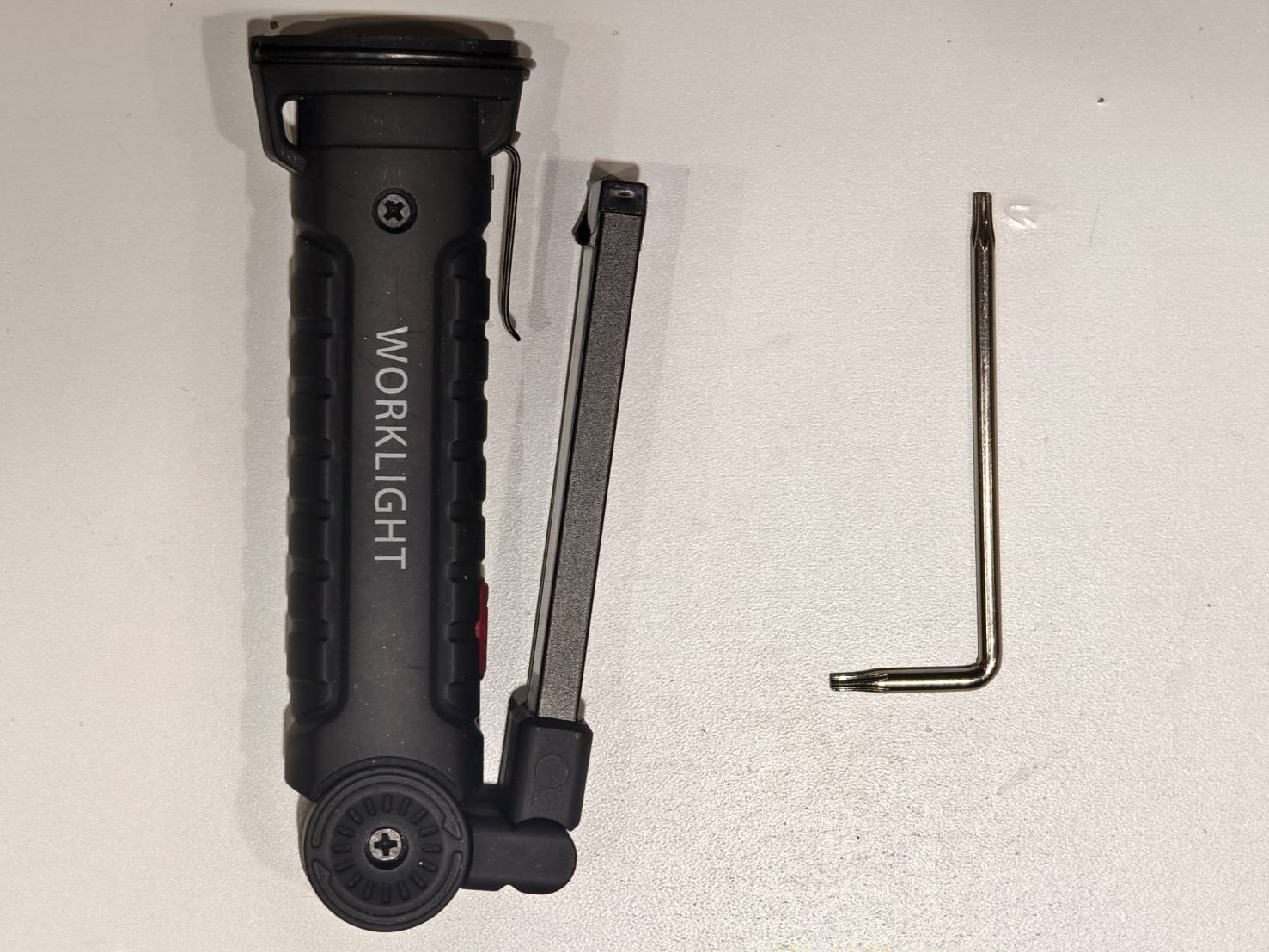

Herramientas

Paso 1

Apague la máquina y desconecte el cable de alimentación.

Paso 2

Retire los tornillos de la placa del eje X. (Tornillo Torx T8 × 3 uds.)

Paso 3

Desconecte el cable de 28 pines y el cable de la cámara.
(Tenga en cuenta que hay dos cables que deben desconectarse. Podrían desconectarse al mismo tiempo si aplica demasiada fuerza, pero esto es aceptable.)

Paso 4

Desconecte el cable FPC de la placa del eje X. A continuación, podrá retirar completamente la placa del eje X.

Paso 5

Conecte el cable FPC a la nueva placa del eje X.

Paso 6

Conecte el cable de 28 pines y el cable de la cámara a la placa del eje X.
(Asegúrese de que el cable de 28 pines esté firmemente conectado a la placa del eje X.)

Paso 7

Atornille los tres tornillos T8 para fijar la placa del eje X.
