beamo II - Sustitución de la toma de corriente con filtro de alimentación integrado

Paso 3

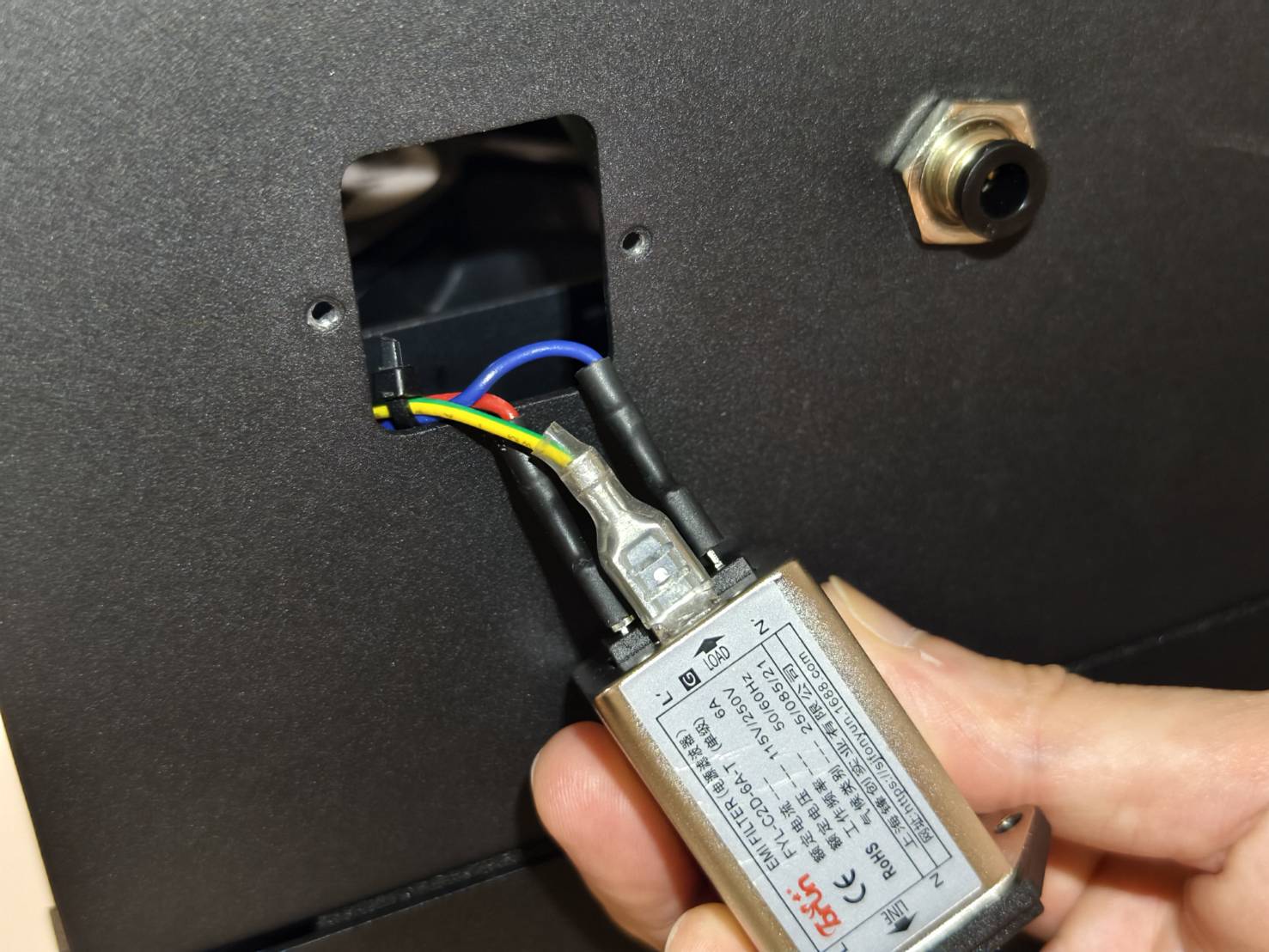

Tome fotografías para registrar la posición de los cables y no olvidarla al instalar la nueva toma de corriente.

• El cable rojo debe ir a "L".
• El cable azul debe ir a "N".
• El cable verde/amarillo debe ir a "G".

Paso 4

Retire los cables de la toma de corriente; después podrá extraer la toma de corriente del sistema.

(Algunos cables requieren alicates de corte. La clave es presionar el clip central para que no quede enganchado con los pines de la toma de corriente.)

Paso 5

Envuelva los cables con cinta aislante.

Paso 6

Conecte los cables a la nueva toma de corriente presionándolos para asegurar una conexión firme.
(Consulte la fotografía que ha tomado en Paso 3 para ver la posición de los cables.)

Paso 7

Monte la toma de corriente en la máquina.
