beamo II - Sustitución de la placa del eje Z

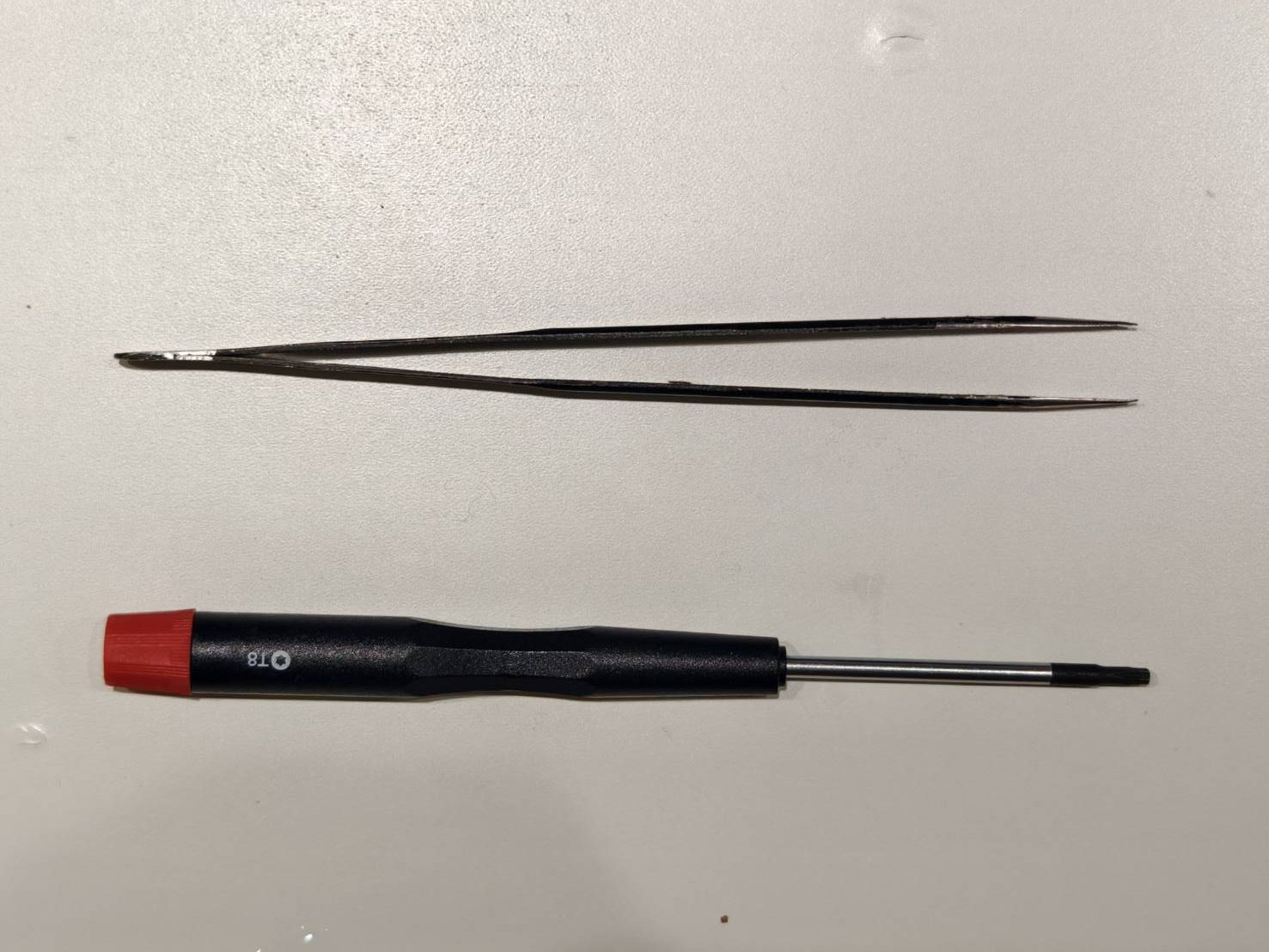

Herramientas

Paso 1

Apague la máquina y desconecte el cable de alimentación.

Paso 2

Desconecte la manguera de aire de la parte superior del cabezal láser.

Paso 3

Retire estos cuatro tornillos.

Paso 4

Desconecte el cable del motor del eje Z (4 pines).

Paso 5

Desconecte el cable de la cámara (cable plano dorado pequeño). Tenga en cuenta que el bloqueo de la ranura del cable debe estar abierto.

Paso 6

Desconecte el cable plano de 34 pines del eje X. Tenga en cuenta que el bloqueo de la ranura del cable debe estar abierto.

Paso 7

Recoloque la manguera de aire si bloquea la placa o si la placa está enganchada a ella.
Desconecte el cable de 20 pines; a continuación, la placa podrá retirarse completamente del sistema.

Paso 8

Conecte el cable de 20 pines a la nueva placa.

Paso 9

Inserte el cable plano de 34 pines del eje X. Asegúrese de que el cierre de la ranura del cable quede bien bloqueado.

Paso 10

Inserte el cable de la cámara (cable plano dorado pequeño). Asegúrese de que el cierre de la ranura del cable quede bien bloqueado.

Paso 11

Conecte el cable del motor del eje Z (4 pines) a la placa.

Paso 12

Fije la placa con los cuatro tornillos Torx T8.

Paso 13

Vuelva a conectar la manguera de aire al cabezal láser.
