beamo II - Sustitución de la sonda de enfoque automático

Herramientas

Paso 1

Retire el panel de nido de abeja. (Si no puede elevar el cabezal, consulte Paso 3 para elevarlo manualmente.)

Paso 2

Apague la máquina y desconecte el cable de alimentación.

Paso 3

Gire la varilla roscada para bajar el cabezal láser y localizar los cuatro tornillos.

Retire los cuatro tornillos.

Paso 4

Gire la varilla roscada para elevar el cabezal láser; a continuación, podrá extraer el conjunto del cabezal láser.
(Asegúrese de que la corredera lineal no se caiga. Si se cae, vuelva a colocarla en su posición.)

Paso 5

Retire los tres tornillos para extraer la placa del eje Z; a continuación, podrá acceder a la sonda.

Paso 6

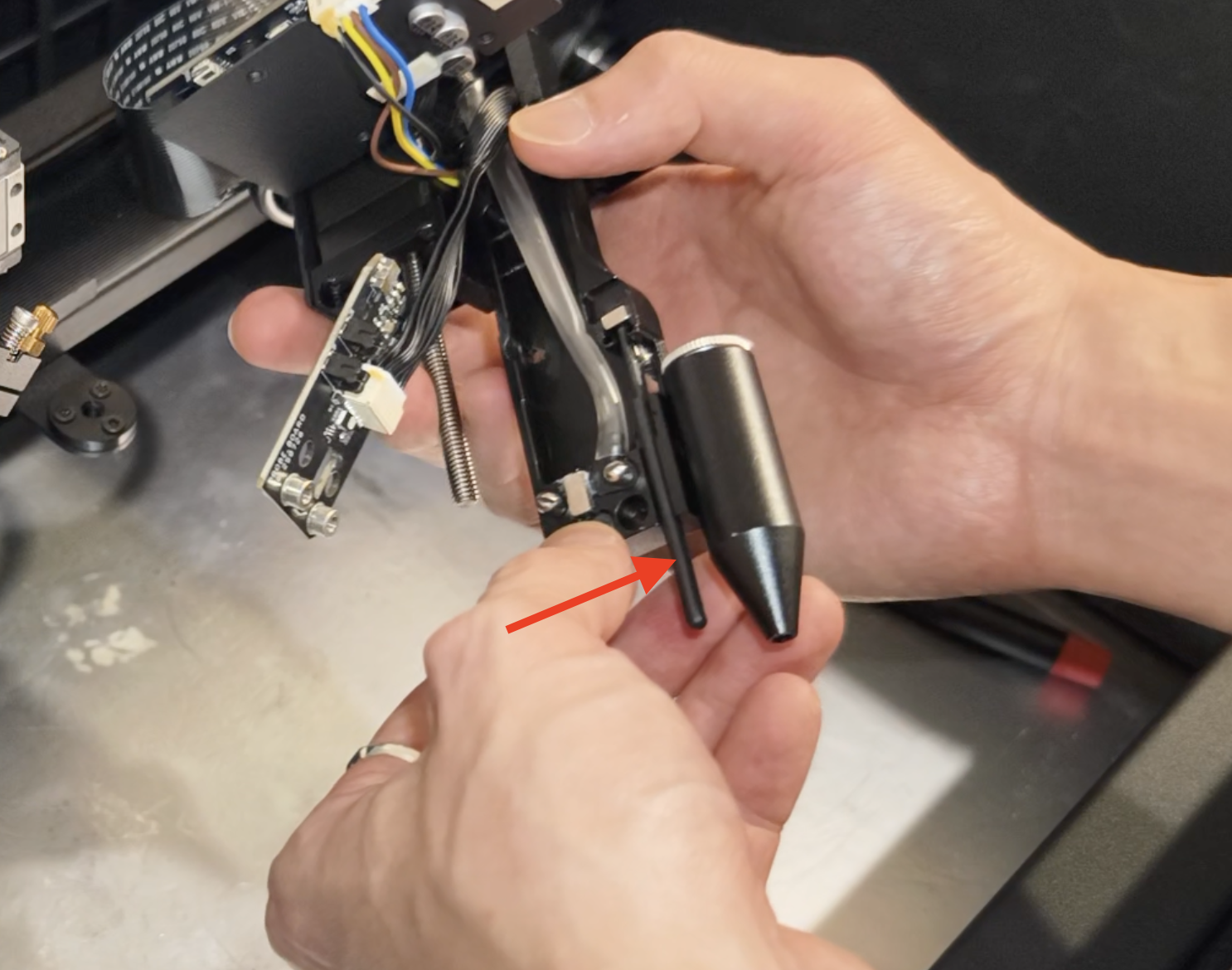

Retire la sonda antigua. Instale la sonda nueva.
Asegúrese de que la sonda de enfoque y el imán estén en la posición correcta.
La sonda de enfoque y el imán deben atraerse entre sí; esta es la posición correcta.

Paso 7

Fije la placa del eje Z con el conjunto del cabezal láser.

Paso 8

Instale el conjunto del cabezal láser utilizando la varilla roscada y fíjelo a la corredera lineal con los cuatro tornillos.
